"Изменение N 3 к СП 109.13330.2012 "СНиП 2.11.02-87 Холодильники"
(утв. и введено в действие Приказом Минстроя России от 23.11.2020 N 708/пр)

Приложение А. Исключить статус: "(обязательное)".

Приложение Б. Исключить статус: "(обязательное)".

Приложение В. Исключить статус: "(справочное)".

Приложение Г. Исключить статус: "(справочное)".

Приложение Д. Исключить статус: "(справочное)".

Дополнить приложением Е:

"Приложение Е Узлы сопряжения панелей и детали крепления".

Дополнить абзацем в следующей редакции:

"Изменение N 3 к настоящему своду правил выполнено авторским коллективом АО "ЦНИИПромзданий" (канд. техн. наук Н.Г. Келасьев, инженеры К.В. Авдеев, Н.М. Баева).".

Пункт 4.1. Изложить в новой редакции:

"4.1 Уровень ответственности проектируемых зданий и сооружений определяется согласно [2] и ГОСТ 27751. При повышенном уровне ответственности должен быть проведен расчет на аварийную ситуацию.".

Дополнить пунктом 4.15 в следующей редакции:

"4.15 Проектирование строительных конструкций зданий холодильников выполняется с учетом требований СП 15.13330, СП 16.13330, СП 20.13330, СП 22.13330, СП 63.13330 в зависимости от применяемых материалов в конструкциях.".

Пункт 5.3. Заменить слова: "из "сэндвич" панелей с металлическими обшивками и эффективной теплоизоляцией" на "из трехслойных панелей типа "сэндвич".

Пункт 5.7. После первого абзаца дополнить абзацем:

"Цементы и заполнители, предназначенные для приготовления бетона железобетонных несущих и ограждающих конструкций зданий холодильников, должны соответствовать требованиям СП 28.13330.".

Пункт 5.10. Второй абзац. Дополнить словами: "с маркой по морозостойкости не менее F25.".

Пункт 5.11. Дополнить абзацами:

"Для устройства наружных и внутренних ограждающих конструкций могут применяться трехслойные панели типа "сэндвич":

- панели конвейерного производства с теплоизоляционным слоем из жесткого пенополиуретана (ПИУ) плотностью ~ 50 кг/м³;

- панели с теплоизоляционным слоем из минераловатных плит на основе базальтового волокна плотностью 100 - 120 кг/м³ или пенополистирола плотностью 25 - 35 кг/м³;

- панели с теплоизоляционным слоем пенополистирола плотностью 25 - 35 кг/м³.

Трехслойные панели типа "сэндвич" применяются для выполнения ограждений отдельных холодильных камер, в том числе без крепления к каркасу, камер (помещений) для хранения фруктов и овощей с регулируемой газовой средой согласно требованиям СП 105.13330.

Облицовки панелей должны выполняться из стальных листов толщиной не менее 0,5 мм с антикоррозионным покрытием светлых тонов. Альбедо (отражательная способность поверхности) наружной поверхности панелей, окрашенных белой синтетической эмалью, достигает 60%.

Ширина (высота) применяемых панелей от 1000 до 1200 мм, толщина - от 50 до 300 мм; длина - от 3000 до 12000 мм.

Панели с минераловатной теплоизоляцией допускается применять для холодильников с температурой камер выше минус 5 °C, а также для устройства противопожарных перегородок.".

Пункт 5.12. Изложить в новой редакции:

"5.12 Стены и покрытия трехслойных панелей типа "сэндвич" необходимо рассчитывать на климатические воздействия согласно СП 20.13330. При вертикальной разрезке наружных панелей стен расстояния по длине между креплениями к каркасу здания необходимо определять с учетом изменения температур по их сечению. Максимальные температуры на поверхности: для наружных панелей 90 °C, для внутренних 45 °C.

При высоте камер более 25 м необходимо рассчитывать ограждающие конструкции камеры - панели на нагрузку от разницы давления, определяемого по формуле (1б).

Расчет панелей необходимо выполнять согласно требованиям СП 362.1325800, при этом необходимо учитывать следующие факторы и нагрузки:

для стеновых и кровельных панелей:

- равномерно распределенную нагрузку;

- температурный режим эксплуатации;

- перепад давления, при необходимости;

- вид и количество креплений (в том числе без крепления к каркасу);

для потолочных панелей:

- собственный вес;

- нормативную, равномерно распределенную нагрузку.

При устройстве чердачных кровель панели покрытия охлаждаемых помещений следует подвешивать к нижним поясам стропильных конструкций покрытия. При этом допускается опирать их на панели стен и перегородок. Панели стен и перегородок, на которые опираются панели покрытия, необходимо рассчитывать, как сжато-изгибаемые элементы, при условии, что отсутствуют крепления к каркасу.

Нормативные значения равномерно распределенных нагрузок на панели покрытий охлаждаемых помещений следует принимать равными 50 кгс/м², сосредоточенной нагрузки 100 кгс.

Вертикальные предельные прогибы панелей стен, покрытий и кровель должны быть не более 1/150 пролета.

Прогиб панелей покрытий камер охлаждаемых помещений, с креплением подвесками, следует определять с учетом прогиба стропильных конструкций покрытия.

При проектировании зданий холодильников с охлаждаемыми помещениями большого объема и ограждающими конструкциями из трехслойных панелей типа "сэндвич" следует предусматривать устройство предохранительных клапанов с целью снижения возникновения избыточного давления воздуха внутри охлаждаемых помещений.

При установке клапанов разницу давления при расчете панелей допускается не учитывать.".

Раздел дополнить пунктами 5.12а - 5.12б:

"5.12а Площадь предохранительных клапанов A_к, м², определяется по формуле

где Q - сумма внутренних теплопритоков в камеру, кВт;

t_к - температура воздуха в охлаждаемых камерах, °C;

- допустимая разница расчетных давлений между внутренним и окружающим, Н/м², которое обычно составляет 0,125 кПа.

Разница давлений, Па, определяется по формуле

где - разность температуры наружного воздуха и температуры воздуха в охлаждаемой камере, °C;

h - высота охлаждаемой камеры, м.

5.12б Холодильное оборудование (воздухоохладители) должно крепиться к несущим строительным конструкциям напрямую или с помощью дополнительных конструкций - рам с учетом собственного веса оборудования, трубопроводов, веса хладагента и дополнительных конструкций.

Крепление оборудования к панелям не допускается.

Материалы для конструкций крепления оборудования должны быть коррозионностойкими согласно СП 28.13330.

При проектировании подвесок для крепления коммуникаций и их пропуска через изоляционные панели, необходимо предусматривать их герметизацию и пароизоляцию.

Дверные проемы по боковым и верхним сторонам должны быть защищены от возможных ударов напольным транспортом стальными рамами с предупредительной окраской.

Крепление панелей следует предусматривать на стальных болтах (шпильках), саморезах. Материалы крепежных элементов должны отвечать требованиям по коррозии СП 28.13330, в том числе электрохимической защиты. Элементы крепления должны иметь защитное покрытие или защитные крышки со стороны охлаждаемого помещения-камеры.

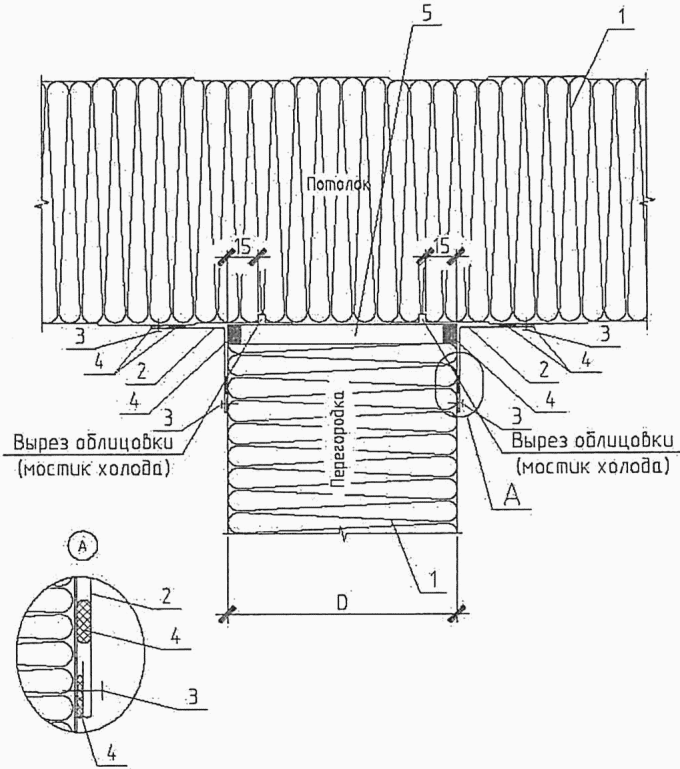

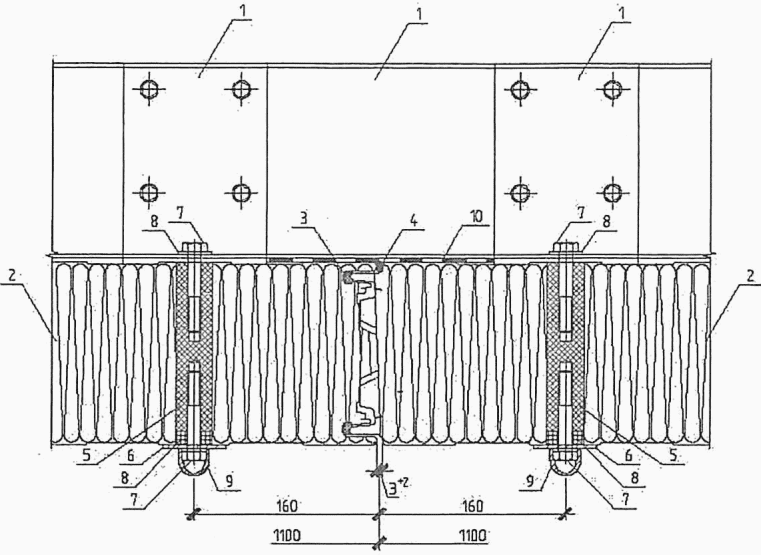

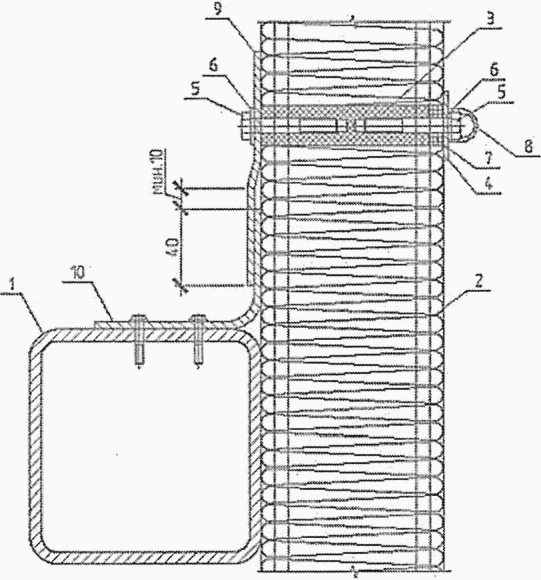

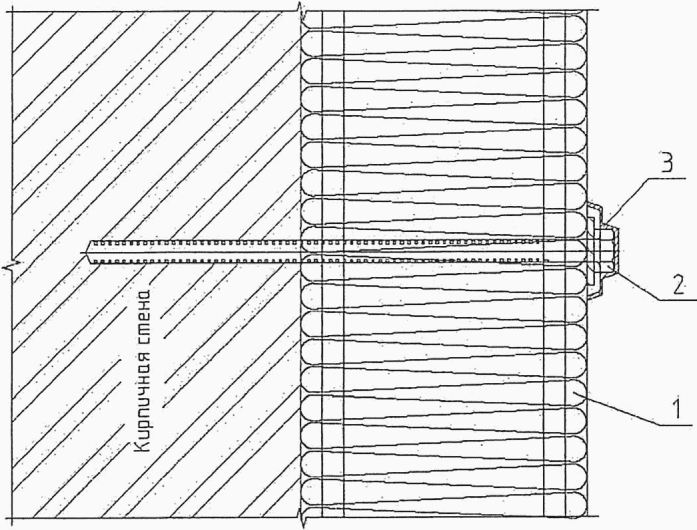

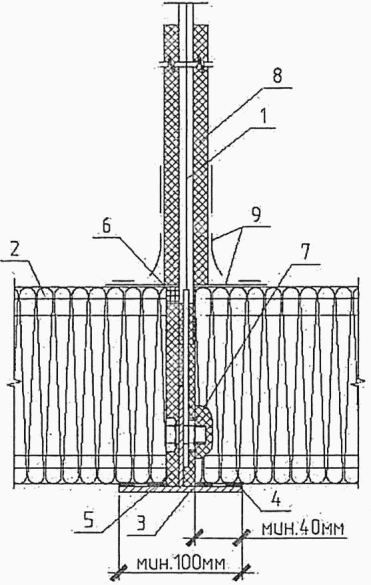

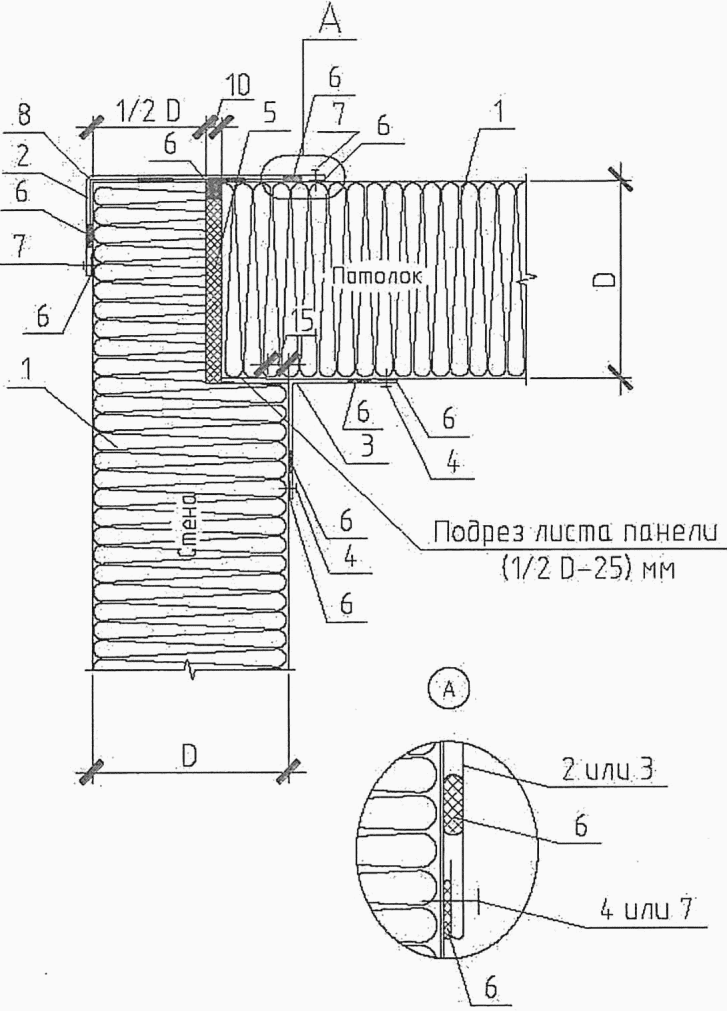

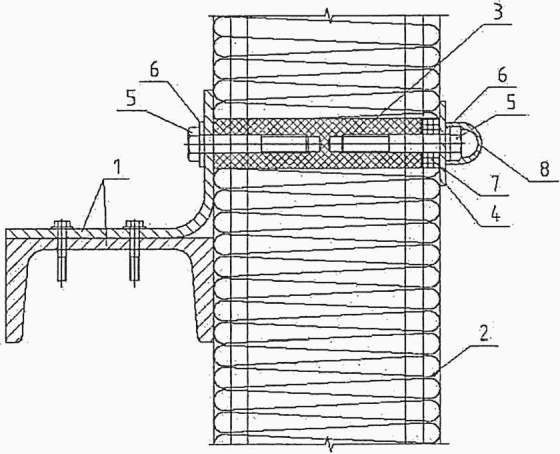

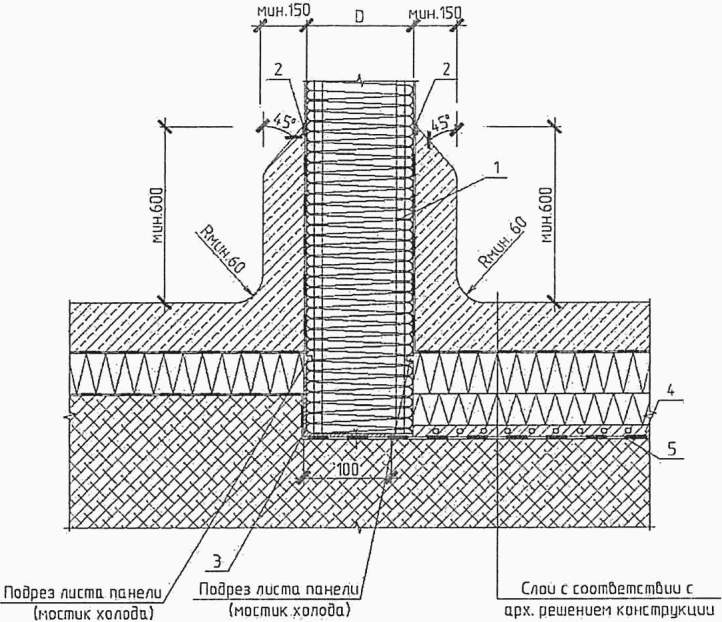

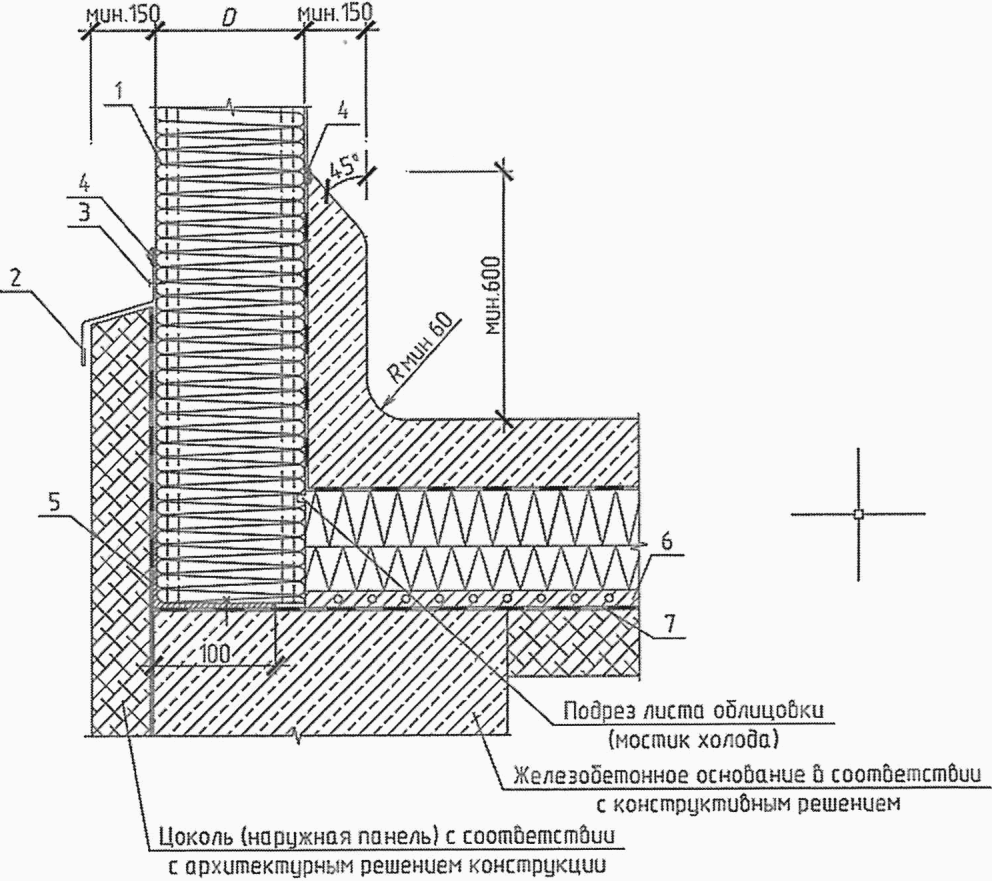

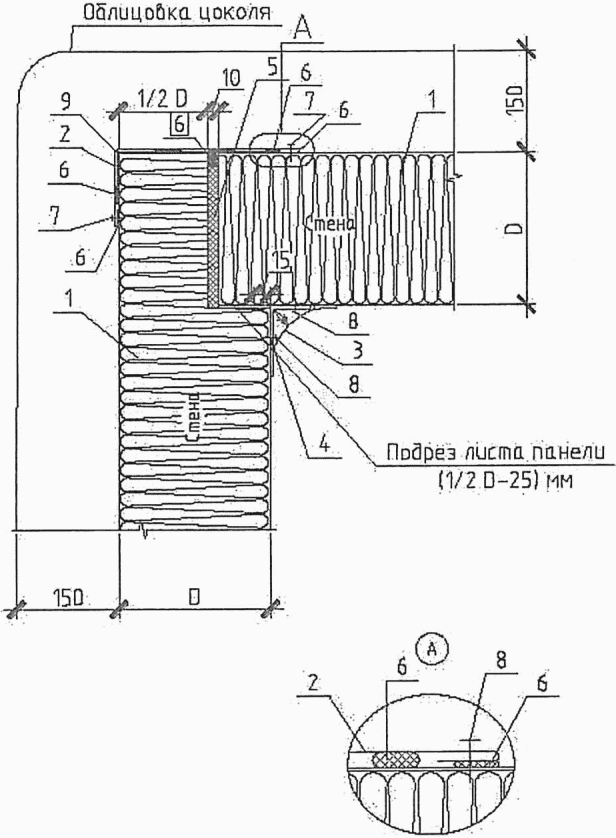

Узлы сопряжения панелей и детали крепления приведены в приложении Е.".

Пункт 5.18. Второй абзац. Заменить слова: "из панелей" на "из трехслойных панелей".

Пункт 5.19. Второй абзац. После слов: "с теплоизоляцией труб" дополнить словами: "или предусматривать в местах расположения вспомогательных отапливаемых помещений.".

Пункт 5.20. Дополнить абзацами:

"Вентиляционные шахты и выходы технологического оборудования на покрытие с кровлей из стальных профилированных листов необходимо предусматривать в коньке покрытия, либо в карнизной части стены.

В местах пропуска вентиляционных шахт и другого инженерного оборудования следует предусматривать применение защитных фартуков из оцинкованной кровельной стали или алюминиевых сплавов и герметичное их соединение со стенками шахт или оборудования.".

Пункт 5.21. После второго абзаца дополнить абзацем:

"Монолитное покрытие пола должно проектироваться с разрезкой швов на квадраты размерами 3 x 3 м и с установкой прокладок в стыках. При необходимости допускается увеличивать шаг швов в покрытии пола по результатам расчета, выполненного в соответствии с СП 63.13330 и СП 29.13330.".

Исключить статус: "(обязательное)".

Изложить в новой редакции:

"В настоящем своде правил использованы ссылки на следующие нормативные документы:

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 31384-2017 Защита бетонных и железобетонных конструкций от коррозии. Общие технические условия

ГОСТ Р 51232-98 Вода питьевая. Общие требования к организации и методам контроля качества

СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы

СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты

СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с изменением N 1)

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с изменениями N 1, N 2)

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением N 1)

СП 15.13330.2012 "СНиП II-22-81* Каменные и армокаменные конструкции" (с изменениями N 1, N 2, N 3)

СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменениями N 1, N 2)

СП 17.13330.2017 "СНиП II-26-76 Кровли" (с изменением N 1)

СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2)

СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2, N 3)

СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2)

СП 29.13330.2011 "СНиП 2.03.13-88 Полы" (с изменением N 1)

СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий" с изменением N 1)

СП 56.13330.2011 "СНиП 31-03-2001 Производственные здания" (с изменениями N 1, N 2, N 3)

СП 59.13330.2016 "СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения"

СП 60.13330.2016 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование" (с изменением N 1)

СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменением N 1)

СП 105.13330.2012 "СНиП 2.10.02-84 Здания и помещения для хранения и переработки сельскохозяйственной продукции" (с изменением N 1)

СП 131.13330.2018 "СНиП 23-01-99* Строительная климатология"

СП 362.1325800.2017 Ограждающие конструкции из трехслойных панелей. Правила проектирования.".

Исключить статус: "(обязательное)".

Дополнить пунктом Б.3а:

"Б.3а трехслойная панель типа "сэндвич": Строительное изделие, состоящее из двух металлических обшивок, расположенных по внешним сторонам сердцевины и соединенных с ней с помощью клеевого слоя или адгезии".

Исключить статус: "(справочное)".

Исключить статус: "(справочное)".

Исключить статус: "(справочное)".

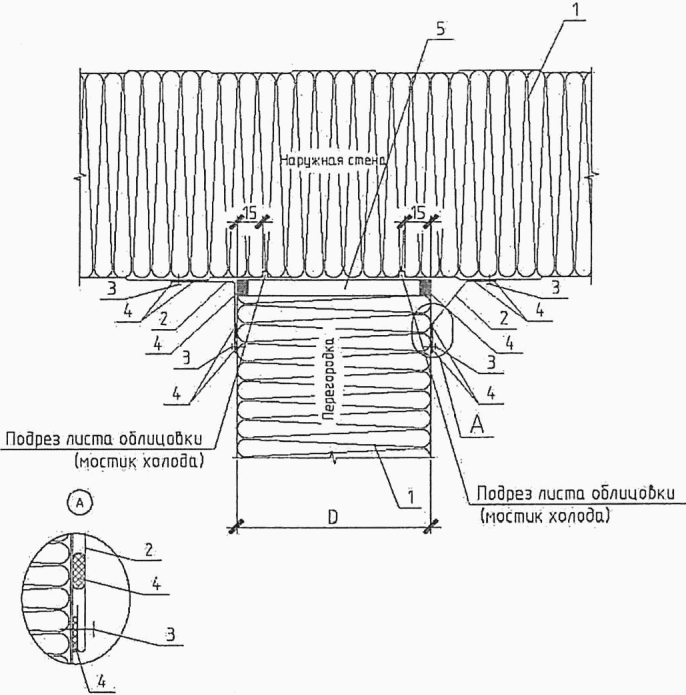

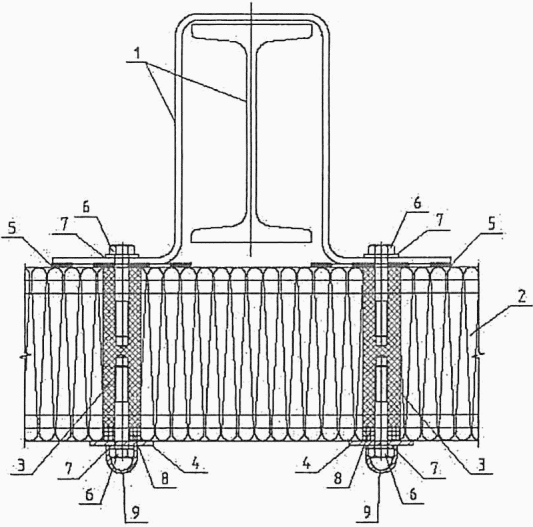

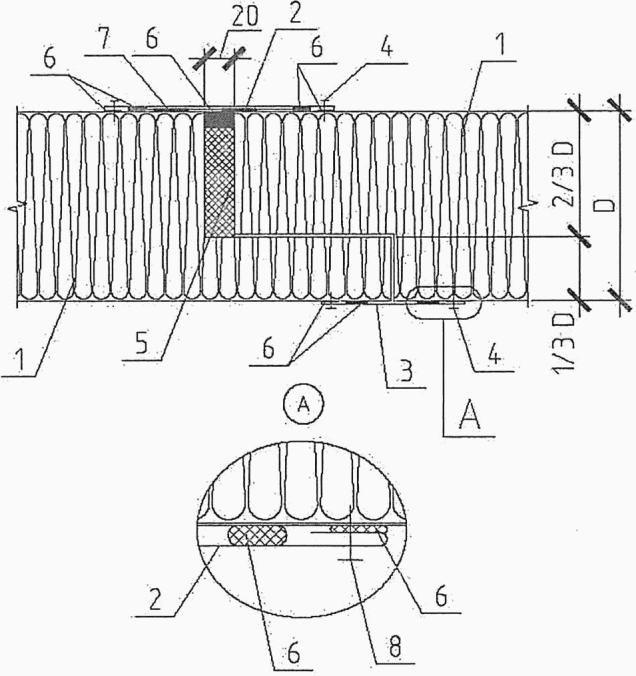

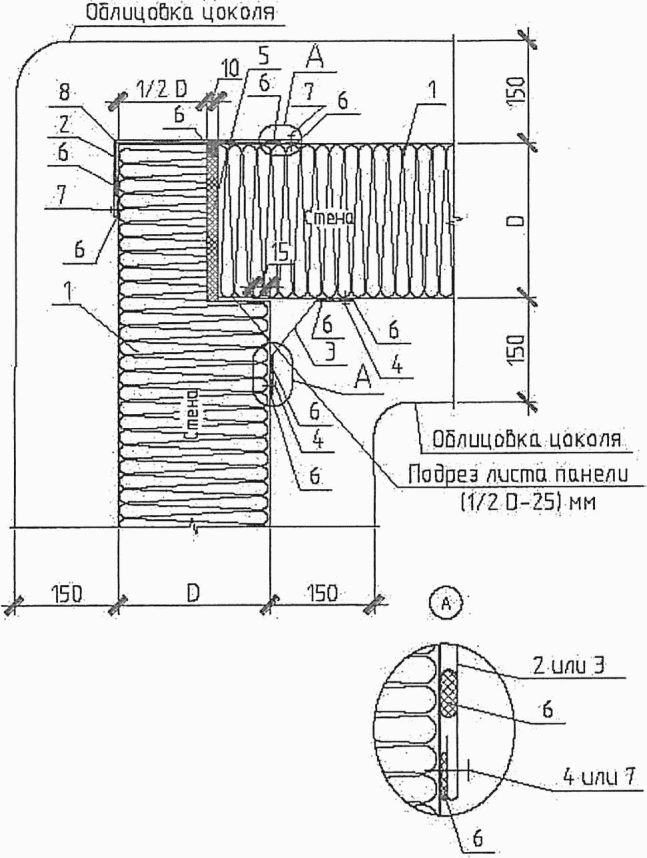

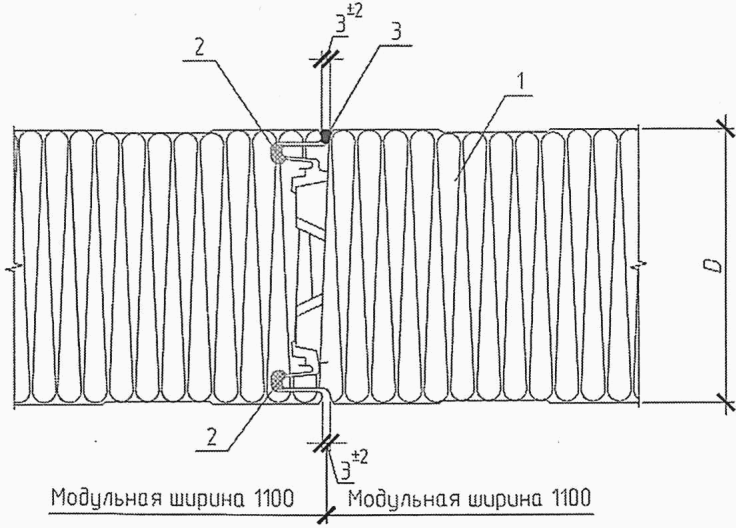

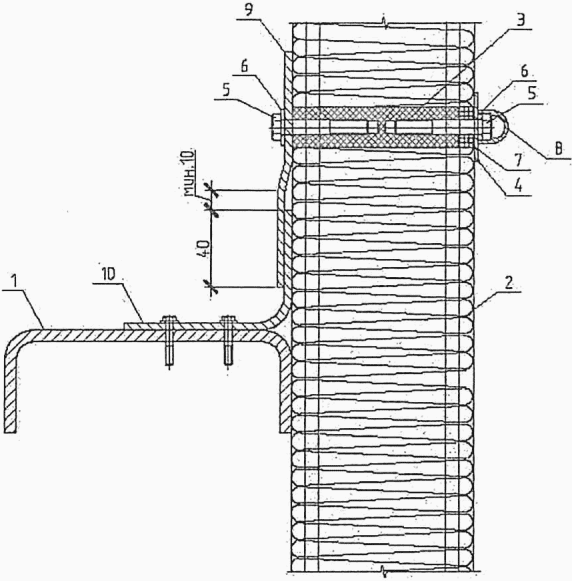

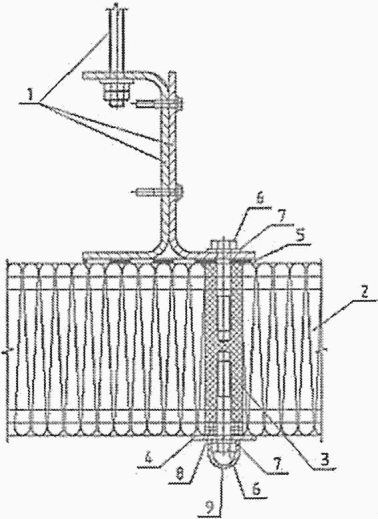

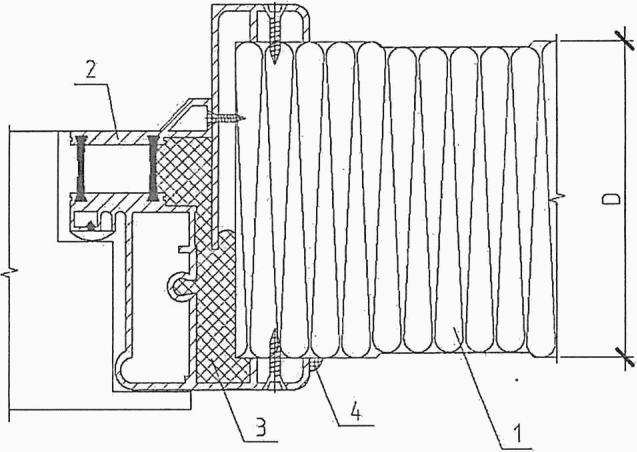

Дополнить приложением Е:

Ключевые слова. Дополнить словами: "трехслойные панели типа "сэндвич".
