"Изменение N 1 ГОСТ 32209-2013 "Фундаменты для опор контактной сети железных дорог. Технические условия"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.10.2018 N 113-П)

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2019-01-01.

Содержание дополнить приложением И:

"Приложение И (обязательное) Схемы испытаний и нагружения фундаментов ФЦП, ФЦК, СЦФ, СЦК".

Раздел 1 после слова "железобетонные" дополнить словами: "и бетонные с композитной арматурой";

заменить ссылку: ГОСТ 19330-2013 на ГОСТ 19330.

Раздел 2. Исключить ссылку: ГОСТ 5781-82;

заменить ссылки: "ГОСТ 10180-90 на ГОСТ 10180-2012;

ГОСТ 10181-2000 на ГОСТ 10181-2014;

ГОСТ 17624-87 на ГОСТ 17624-2012;

ГОСТ 22266-94 на ГОСТ 22266-2013;

ГОСТ 22690-88 на ГОСТ 22690-2015;

ГОСТ 23009-78 на ГОСТ 23009-2016;

ГОСТ 23279-85 на ГОСТ 23279-2012;

ГОСТ 24379.0-80 на ГОСТ 24379.0-2012;

ГОСТ 24379.1-80 на ГОСТ 24379.1-2012;

ГОСТ 26134-84 на ГОСТ 26134-2016;

ГОСТ 24633.1-89 на ГОСТ 26433.1-89;

ГОСТ 26633-91 на ГОСТ 26633-2015;

ГОСТ 31108-2003 на ГОСТ 31108-2016";

"ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования

ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости

ГОСТ 10060.2-95 Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании

ГОСТ 10060.3-95 Бетоны. Дилатометрический метод ускоренного определения морозостойкости" на "ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости";

"ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия" на "ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия <1>";

дополнить сноской <1>:

"--------------------------------

<1> На территории Российской Федерации действует ГОСТ Р 57997-2017 "Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия";

"ГОСТ 13015-2003 Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения" на "ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения";

"ГОСТ 18105-86 Бетоны. Правила контроля прочности <1>" на "ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности";

сноску <1> к ГОСТ 18105-86 исключить;

"ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия" на "ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия";

"ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия" на "ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия";

ГОСТ 12730.0-78. Заменить слова: "требования и методы определения" на "требования к методам определения";

дополнить ссылками:

"ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия".

Пункт 3.7 после слов "трещин с" дополнить словом: "ограниченной"; исключить слова: "не более 0,15 мм".

Раздел 4 после сокращения УКП дополнить следующими сокращениями:

"СЦК - сваи цилиндрические фланцевые с композитной арматурой;

СЦФ - сваи цилиндрические фланцевые;

ТКА - фундаменты трехлучевые с композитной арматурой с анкерным креплением стоек опор контактной сети;

ФЦК - фундаменты цилиндрические полые с композитной арматурой;

ФЦП - фундаменты цилиндрические полые".

Пункт 5.1.1. Первый абзац после слова "железобетонные" дополнить словами: "и бетонные с композитной арматурой";

перечисление а) дополнить пунктом: "3) ТКА";

дополнить перечислением:

"д) 5-й тип - фундаменты и сваи цилиндрические:

1) СЦК;

2) СЦФ;

3) ФЦК;

4) ФЦП".

Таблицы 1, 2 и абзац (после таблицы 2) изложить в новой редакции:

В таблицах 1 и 2 приняты следующие обозначения: L - длина фундамента;

a и b - ширина и высота поперечного сечения лучевой части фундамента".

Примечание после рисунка 1 - исключить.

Таблицы 3 - 6 изложить в новой редакции:

В таблице 3 приняты следующие обозначения: L - длина фундамента;

a и b - ширина и высота поперечного сечения оголовка;

d - диаметр ствола фундамента.

В таблице 4 приняты следующие обозначения: h - высота блока;

a и b - длина и ширина блока.

В таблице 5 приняты следующие обозначения: L - длина сваи или высота оголовка; a и b - ширина и высота поперечного сечения сваи или оголовка.

В таблице 6 приняты следующие обозначения: L - длина фундамента;

a и b - ширина и высота опорного сечения фундамента в плане".

Подраздел 5.1 после рисунка 4 дополнить следующими таблицами и рисунками:

В таблице 6а приняты следующие обозначения: L - длина фундамента;

d - наружный диаметр ствола фундамента; D - диаметр оголовка.

В таблице 6б приняты следующие обозначения: L - длина сваи;

d - внутренний диаметр ствола сваи; D - наружный диаметр ствола сваи.

Подпункт 5.2.1.2 изложить в новой редакции:

"5.2.1.2 Ширина раскрытия трещин в железобетонных фундаментах и сваях при проверке трещиностойкости не должна превышать 0,15 мм. Образование трещин в фундаментах и сваях с композитной арматурой при проверке трещиностойкости не допускается".

Подпункт 5.2.1.4. Первый абзац дополнить словами: "Требования к точности сборки арматурных сеток и каркасов для бетонных фундаментов и свай с композитной арматурой аналогичны предъявляемым к каркасам железобетонных фундаментов".

Подпункт 5.2.1.5 изложить в новой редакции:

"5.2.1.5 Толщина защитного слоя бетона для рабочей арматуры должна быть не менее 25 мм, для конструктивной - не менее 10 мм".

Пункт 5.2.1 дополнить подпунктом 5.2.1.12а (после подпункта 5.2.1.12):

"5.2.1.12а В бетонных фундаментах с композитной арматурой проводить измерения электрического сопротивления не требуется".

Подпункт 5.2.1.13. Заменить значение: 3 мм на 1 мм;

дополнить словами:

"Допускается применение защитных составов проникающего действия".

Пункт 5.2.1 дополнить подпунктами 5.2.1.14 и 5.2.1.15:

"5.2.1.14 Предельное отклонение фактической массы фундамента и сваи от номинальной не должно превышать 10%.

5.2.1.15 Требования надежности

Рекомендуемый срок службы железобетонных фундаментов и свай должен составлять 70 лет, бетонных фундаментов и свай с композитной арматурой - 85 лет.

Критериями отказа являются: образование поперечных трещин с шириной раскрытия более 0,1 мм и снижение фактической прочности бетона, соответствующей классам бетона, установленным в 5.2.2.1, более чем на 25%".

Подпункт 5.2.2.1 изложить в новой редакции:

"5.2.2.1 Фундаменты и сваи следует изготовлять из тяжелого бетона в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1>, с коэффициентом вариации прочности бетона не более 5% и арматурного каркаса.

Железобетонные фундаменты и сваи, предназначенные для эксплуатации в грунтах со слабоагрессивной степенью воздействия, следует изготовлять из бетона класса по прочности на сжатие не ниже B30 в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1>, в грунтах со средне- и сильноагрессивной степенью воздействия в соответствии с нормативной документацией, действующей на территории государства, принявшего стандарт <2>, а также в районах с расчетной температурой ниже минус 40 °C - не ниже B40.

Бетонные фундаменты и сваи с композитной арматурой следует изготовлять из тяжелого бетона класса по прочности на сжатие не ниже B40 в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1>. Для повышения трещиностойкости в бетонных фундаментах и сваях с композитной арматурой следует применять фибробетон с полипропиленовой фиброй из расчета 1 кг на 1 м³.

--------------------------------

<1> На территории Российской Федерации действует ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые. Технические условия".

<2> На территории Российской Федерации действует свод правил СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии".

Подпункт 5.2.2.3 после слов "прочность бетона" дополнить словами: "класса B30"; дополнить словами: "Минимальная отпускная прочность бетона класса B40 должна составлять не менее 40 МПа и в холодный период года (при температуре наружного воздуха 10 °C и ниже) - не менее 45 МПа".

Подпункт 5.2.2.4. Исключить слова: "ниже минус 40 °C"; заменить обозначения: "F150" на "F₁200", "F200" на "F₁400".

Подпункт 5.2.2.5 изложить в новой редакции:

"5.2.2.5 Бетон фундаментов и свай должен иметь марку по водонепроницаемости не ниже W8 в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1>, для класса бетона по прочности на сжатие B30; W12 - для бетона класса B40";

дополнить сноской <1>:

"--------------------------------

<1> На территории Российской Федерации действует ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые. Технические условия".

Подпункт 5.2.2.6 после слов "по ГОСТ 22266" дополнить словами: "Для изготовления бетонных фундаментов и свай с композитной арматурой следует применять сульфатостойкий цемент по ГОСТ 22266;".

Подпункт 5.2.2.7 изложить в новой редакции:

"5.2.2.7 Для армирования железобетонных фундаментов и свай рекомендуется применять прокат арматурный класса А400 марки 25Г2С или 35ГС в соответствии с действующей нормативной документацией <2>, а также прокат арматурный класса А500С в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <2>.

Для фундаментов и свай, эксплуатируемых при температуре наружного воздуха от минус 40 °C до плюс 50 °C, следует применять сварные каркасы, при температуре от минус 55 °C до плюс 50 °C - вязаные каркасы из сеток, соединенных точечной сваркой.

Каркасы из арматуры марки 35ГС и из композитной арматуры должны быть выполнены вязаными.

Примечание - Допускается по согласованию с заказчиком применение стержневой арматурной стали других классов с характеристиками не ниже, чем у вышеприведенных классов арматуры.

В качестве поперечной ненапрягаемой арматуры следует применять проволоку класса Вр-1 по ГОСТ 6727 и прокат арматурный класса А240 в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <2>.

Примечание - При использовании стержневой и проволочной арматуры, произведенной по европейским стандартам, отношение временного сопротивления к пределу текучести должно составлять для арматуры:

- холоднотянутой - не менее 1,05, минимально допустимая деформация при максимальном напряжении - не менее 2,5%;

- термомеханически упрочненной - не менее 1,08, минимально допустимая деформация при максимальном напряжении - не менее 5,0%;

- горячекатаной - от 1,15 до 1,35, минимально допустимая деформация при максимальном напряжении - не менее 7,5%";

дополнить сноской <2>:

"--------------------------------

<2> На территории Российской Федерации действует ГОСТ 34028-2016 "Прокат арматурный для железобетонных конструкций. Технические условия".

Пункт 5.2.2 дополнить подпунктом 5.2.2.7а:

"5.2.2.7а Для бетонных фундаментов и свай с композитным армированием в качестве продольной и поперечной следует применять арматуру, соответствующую требованиям национального стандарта, действующего на территории государства, принявшего стандарт <3>;

--------------------------------

<3> На территории Российской Федерации действует ГОСТ 31938-2012 "Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия".

Подпункт 5.2.2.8. Исключить слова: "ниже минус 40 °C"; заменить обозначение: "А-I (A240)" на "A240".

Подпункт 5.2.2.10. Заменить сноску: <1> на <4>.

Подпункт 5.2.2.11. Сноску <1> изложить в новой редакции:

"--------------------------------

<1> На территории Российской Федерации действует свод правил СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии".

Пункт 5.3.1 после сокращения "ТСА" дополнить сокращением: "ТКА,"; после слова "сваи" дополнить словами: "типов С, СЦФ, СЦК и фундаменты типов ФЦП, ФЦК".

Пункт 5.4.1 изложить в новой редакции:

"5.4.1 Фундаменты и сваи подвергают приемо-сдаточным, периодическим и типовым испытаниям в объеме, указанном в таблице 8.

Для проверки прочности и трещиностойкости при периодических и типовых испытаниях фундаменты и сваи должны пройти приемо-сдаточные испытания без защитного покрытия и упаковки.

Пункт 5.4.6. Заменить слово: "месяц" на "шесть месяцев".

Подпункт 5.4.6.2 после слова "Фундаменты" дополнить словом: "железобетонные".

Пункт 5.4.6 дополнить подпунктом (после подпункта 5.4.6.2) - 5.4.6.2а:

"5.4.6.2а Бетонные фундаменты и сваи с композитной арматурой признают выдержавшими испытания, если результаты испытаний удовлетворяют следующим требованиям:

- трещины при контрольной нагрузке по проверке трещиностойкости отсутствуют;

- разрушение фундамента или сваи произошло не ранее, чем при контрольной нагрузке по проверке прочности".

Подпункт 5.4.6.3 после слов "При испытаниях" дополнить словами: "железобетонных фундаментов и свай".

Пункт 5.4.7 после слова "фундаментов" дополнить словами: "и свай, а также предоставить акты испытаний композитной арматуры в соответствии с национальным стандартом, действующим на территории государства, принявшего стандарт <1>";

"--------------------------------

<1> На территории Российской Федерации действует ГОСТ 31938-2012 "Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия".

Пункт 5.5.2 изложить в новой редакции:

"5.5.2 Морозостойкость бетона фундаментов следует определять по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава. Допускается определять морозостойкость бетона ультразвуковым методом по ГОСТ 26134".

Пункт 5.5.5 после слов "бетона до" дополнить словом: "стальной"; после слов "по поверхности" дополнить словом: "железобетонного".

Подраздел 5.5 дополнить пунктом - 5.5.5а:

"5.5.5а Толщину защитного слоя бетона для бетонных фундаментов с композитной арматурой следует определять после проведения механических испытаний путем линейных измерений в соответствии с ГОСТ 26433.1".

Подпункт 5.5.8.1 изложить в новой редакции:

"5.5.8.1 Испытание фундаментов на прочность и трещиностойкость следует проводить при температуре окружающей среды от минус 10 °C до плюс 30 °C".

Пункт 5.5.8, подпункты 5.5.8.6 и 5.5.8.7. Заменить обозначение: "Ж" на "И".

Подпункт 5.5.8.7. Заменить слова: "см. таблицу 9" на "см. таблицы 9, 10";

наименование таблицы 9 после слов "Коэффициенты безопасности" дополнить словами: "для железобетонных фундаментов и свай";

дополнить таблицей 10:

Подпункт 5.5.8.9 перед словом "Фундамент" дополнить словом: "Железобетонный".

Пункт 5.5.8 дополнить подпунктом (после подпункта 5.5.8.9) - 5.5.8.9а:

"5.5.8.9а Бетонные фундаменты с композитной арматурой выдерживают 5 мин после приложения нагрузки каждой ступени до значения, соответствующего 1,3·M_н. После приложения контрольной нагрузки по проверке трещиностойкости, соответствующей 1,3·M_н, фундамент выдерживают под данной нагрузкой в течение 20 мин. При нагружении 1,4·M_н и более фундамент выдерживают 2 мин после приложения соответствующей нагрузки каждой ступени до контрольной нагрузки по прочности, равной 2,0·M_н".

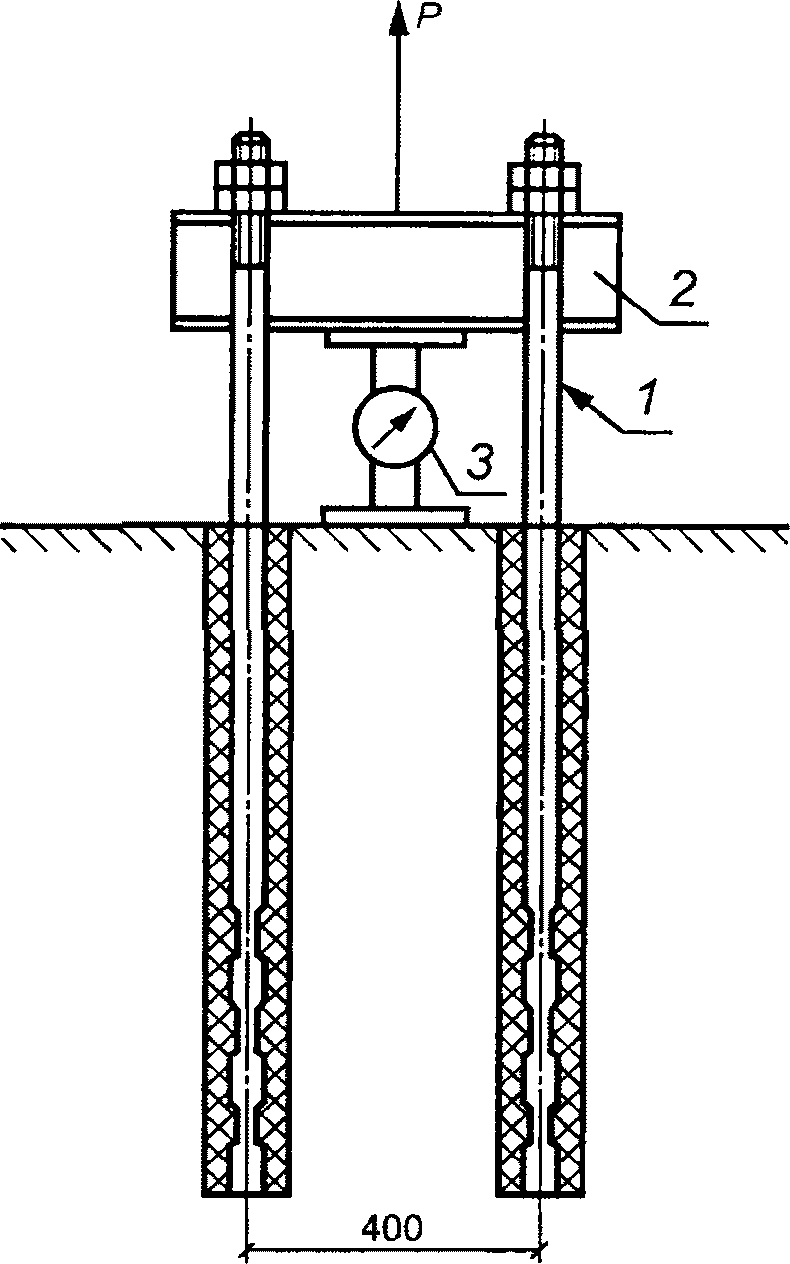

Подпункт 5.5.8.10 дополнить словами: "Схемы подключения динамометра приведены в приложениях Б - И".

Подраздел 5.5 дополнить пунктами - 5.5.11 и 5.5.12:

"5.5.11 Фактическую массу фундамента определяют взвешиванием с помощью динамометра по ГОСТ 13837.

5.5.12 Подтверждение расчетного срока службы фундаментов и свай следует осуществлять с помощью моделирования с применением метода конечных элементов".

Пункт 5.6.4 дополнить словами:

"Допускается производить складирование трехлучевых фундаментов: фундамент над фундаментом, лучевой частью над лучевой частью и оголовком над оголовком при обеспечении их горизонтального положения устройством подкладок или кондукторов".

Пункт 5.7.4. Сноску <1> изложить в новой редакции:

"--------------------------------

<1> На территории Российской Федерации действует свод правил СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии".

Пункт 5.8.1 изложить в новой редакции:

"5.8.1 Предприятие-изготовитель гарантирует соответствие фундаментов и свай требованиям 5.2 при соблюдении потребителем правил погрузо-разгрузочных операций по ГОСТ 12.3.009, транспортирования, условий хранения, монтажа и эксплуатации в соответствии с 5.6 и 5.7.

Гарантийный срок эксплуатации фундаментов и свай составляет пять лет со дня приобретения потребителем".

Приложение А. Первый абзац после слова "железобетонных" дополнить словами: "и бетонных с композитной арматурой";

перечисление а). Исключить слова: "от минус 40 °C";

перечисление в). После слова "постоянном" дополнить словами: "и переменном";

примеры условного обозначения фундаментов изложить в новой редакции:

"Примеры условного обозначения фундаментов:

- фундамент трехлучевой с заострением подземной части со стаканным креплением опор контактной сети, длиной 4,0 м, несущей способностью 79 кН·м для грунтов с сильноагрессивной степенью воздействия:

- фундамент трехлучевой с заострением подземной части с анкерным креплением опор контактной сети, длиной 5,0 м, несущей способностью 147 кН·м для районов с температурой воздуха от минус 55 °C до плюс 50 °C:

- фундамент трехлучевой с композитной арматурой с заострением подземной части с анкерным креплением опор контактной сети, длиной 5,0 м, несущей способностью 98 кН·м для районов с температурой воздуха от минус 55 °C до плюс 50 °C, для районов с грунтами и грунтовыми водами с сильно агрессивной степенью воздействия:

- фундамент скальный с анкерным креплением опор контактной сети, длиной 2 м, несущей способностью 117 кН·м:

- фундамент блочный скальный с анкерным креплением опор контактной сети, одноблочный, несущей способностью 98 кН·м:

- фундамент с уширенной полкой с анкерным креплением опор контактной сети, несущей способностью до 98 кН·м:

- свая длиной 6,5 м, несущей способностью 98 кН·м:

- свая длиной 8,0 м, несущей способностью 117 кН·м:

- оголовок свайный, несущей способностью 98 кН·м:

- фундамент цилиндрический полый, длиной 5,0 м, несущей способностью 98 кН·м:

- фундамент цилиндрический полый с композитной арматурой, длиной 5,0 м, несущей способностью 147 кН·м для районов с температурой воздуха от минус 55 °C до плюс 50 °C:

- свая цилиндрическая фланцевая, длиной 5,0 м, несущей способностью 98 кН·м:

- свая цилиндрическая с композитной арматурой, длиной 5,0 м, несущей способностью 147 кН·м для районов с температурой воздуха от минус 55 °C до плюс 50 °C:

Приложение Б. Схему испытаний изложить в новой редакции:

"

Приложение В. Наименование после сокращения "ТСА" дополнить сокращением: ", ТКА".

Таблицу В.1 дополнить следующими строками:

"

схему испытаний изложить в новой редакции:

"

Приложение Г. Схему испытаний изложить в новой редакции:

"

Приложение Д. Схему испытаний изложить в новой редакции:

"

Приложение Е изложить в новой редакции:

Приложение Ж. Схему испытаний изложить в новой редакции:

"

Стандарт дополнить приложением И:
