"Изменение N 1 ГОСТ 33320-2015 "Шпалы железобетонные для железных дорог. Общие технические условия"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 28.11.2019 N 124-П)

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2020-03-01.

Раздел 2. Заменить ссылку: "ГОСТ 8829-94 <1>" на "ГОСТ 8829-2018";

сноску <1> - исключить;

"ГОСТ 23706 (МЭК 51-6-84)" на "ГОСТ 23706-93 (МЭК 51-6-84)";

дополнить ссылками:

"ГОСТ 6727 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости".

Раздел 3 дополнить пунктом 3.9а:

"3.9а наклонная плоскость: Поперечная плоскость, формирующая углубление подрельсовой площади".

Пункт 4.1 дополнить абзацем:

"Шпалы всех типов изготавливают в двух исполнениях:

- исполнение 1;

- исполнение 2".

Пункт 4.6.1 изложить в новой редакции:

"4.6.1 Для шпал типа I (см. рисунок 1) основным параметром A является расстояние между упорными плоскостями углублений противоположных концов шпалы, которое измеряют на уровне кромок углублений".

Пункт 4.6.3 изложить в новой редакции:

"4.6.3 Для шпал типа III (см. рисунок 3) основным параметром A является расстояние между упорными плоскостями углублений противоположных концов шпалы, которое измеряют на уровне подрельсовых площадок".

Пункт 4.7:

а) перечисления под рисунком 5 изложить в новой редакции:

"1) a₁ - расстояние между кромками углубления одной подрельсовой площадки;

2) a₂ - расстояние между центрами отверстий, измеряемое на уровне подрельсовой площадки;

3) a₃ - расстояние от упорной кромки углубления до центра ближайшего отверстия, измеряемое на уровне кромки углубления";

б) под рисунком 6 исключить перечисления а), б); заменить название рисунков:

"Рисунок 6а - Подрельсовая часть шпал типа III для болтового скрепления

Рисунок 6б - Подрельсовая часть шпал типа III для шурупно-дюбельного скрепления";

рисунок 6б. Перечисление 3) изложить в новой редакции:

"3) a₃ - расстояние от упорной плоскости углубления до центра ближайшего отверстия, измеряемое на уровне подрельсовой площадки".

Пункт 5.1.9. Таблицу 3 изложить в новой редакции:

Пункт 5.1.11. Таблица 4. Графа "Вид поверхности шпалы". Первую строку изложить в новой редакции:

"Наклонные плоскости и выкружки подрельсовых площадок".

Раздел 5 дополнить пунктами - 5.1.18, 5.1.19:

"5.1.18 Диаметр и класс прочности арматуры, число и расположение арматурных элементов, отклонения от номинального числа арматурных элементов и значение начального натяжения всей арматуры должны быть указаны в технической документации на шпалы.

По согласованию с заказчиком и разработчиком конструкции шпал допускается применять другие виды арматуры.

5.1.19 По согласованию с заказчиком допускается дополнительное армирование подрельсовой площадки в зоне закладных элементов для шпал типа III исполнения 2.

Допускается дополнительное армирование торцов шпал.

Для дополнительного армирования следует применять проволоку по ГОСТ 6727. По согласованию с заказчиком и разработчиком конструкции шпал допускается применять другие виды арматуры".

Подпункты 5.2.1.1 - 5.2.1.3 изложить в новой редакции:

"5.2.1.1 Шпалы всех типов следует изготавливать из тяжелого бетона по ГОСТ 26633 или национальным стандартам и нормативным документам, действующим на территории государства, принявшего стандарт. Материалы, применяемые для изготовления бетонной смеси, должны соответствовать настоящему стандарту, ГОСТ 26633, а также национальным стандартам и нормативным документам, действующим на территории государства, принявшего стандарт и иметь документ, подтверждающий качество.

Шпалы всех типов изготавливают из бетона класса прочности на сжатие не ниже:

- B40 - для шпал исполнения 1;

- B50 - для шпал исполнения 2.

5.2.1.2 Марка бетона по морозостойкости согласно строительным нормам и правилам, действующим на территории государства, принявшего стандарт <1>, должна быть для всех типов шпал не ниже:

- F₁200 - для шпал исполнения 1;

- F₁300 - для шпал исполнения 2.

--------------------------------

<1> В Российской Федерации действует СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения".

5.2.1.3 Передаточную прочность бетона, определяемую по ГОСТ 18105 или ТНПА страны-изготовителя, устанавливают для каждого типа шпал технической документацией в зависимости от принятой конструкции шпалы и типа арматуры. Передаточная прочность бетона должна быть не менее:

- 34,2 МПа (349 кгс/см²) - для шпал исполнения 1;

- 49,5 МПа (505 кгс/см²) - для шпал исполнения 2.

Отпускная прочность бетона должна быть для всех типов шпал не менее:

- передаточной прочности - для шпал исполнения 1;

- 57,6 МПа (587,5 кгс/см²) - для шпал исполнения 2".

Пункт 5.2.1 дополнить подпунктом - 5.2.1.8:

"5.2.1.8 Марка бетона по водонепроницаемости для всех типов шпал исполнения 2 должна быть не менее W12 по ГОСТ 12730.5".

Подпункт 5.2.2.2 Первое перечисление. Заменить слова: "не более 8%" на "не более 7%".

Подпункт 5.2.3.4 дополнить словами: "для шпал исполнения 2 - не ниже F₁300".

Пункт 5.2.4 дополнить абзацем:

"Допускается использование воды питьевой, соответствующей требованиям строительных норм и правил, действующим на территории государства, принявшего стандарт <1>, без дополнительных анализов";

дополнить сноской <1>:

"--------------------------------

<1> В Российской Федерации действует ГОСТ Р 51232-98 "Вода питьевая. Общие требования к организации и методам контроля качества".

Подпункт 5.2.6.3 исключить.

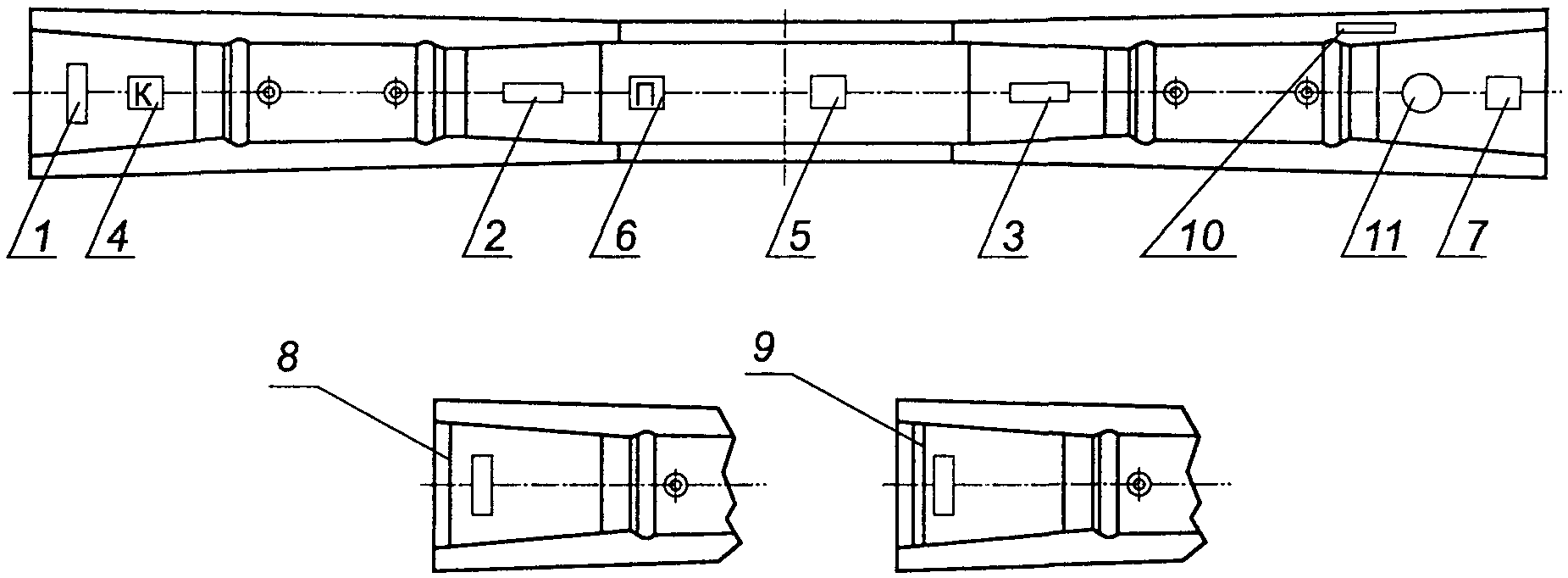

Пункт 5.3.1. Рисунок 8 изложить в новой редакции:

"

Пункт 5.3.7 изложить в новой редакции:

"5.3.7 На верхней поверхности в средней части шпалы штампованием в бетоне наносят на 100% шпал:

- единый знак обращения продукции на рынке;

- букву "П" для всех типов шпал исполнения 2.

Допускается единый знак обращения продукции на рынке и букву "П" наносить несмываемой краской".

Пункт 5.3.8 дополнить абзацами:

"В концевой части шпал исполнения 2 на верхней поверхности не менее чем у 80% шпал наносят номер партии способом, обеспечивающим идентификацию в течение всего срока службы шпал. Номер партии наносят шрифтом высотой не менее 10 мм.

Допускаются дополнительные способы маркировки, обеспечивающие идентификацию шпалы в течение всего срока службы шпал".

Пункт 6.2.1. Таблицу 6 изложить в новой редакции:

Пункт 6.2.2. Второй абзац исключить.

Пункт 6.2.5. Заменить слова: "по ГОСТ 13015" на "по ГОСТ 13015, методом отбора "вслепую" по ГОСТ 18321. Браковочное число при приемочном уровне дефектности не допускается".

Раздел 6 дополнить пунктом 6.2.7:

"6.2.7 Приемку шпал исполнения 2 на водонепроницаемость проводят по ГОСТ 12730.5 на основании результатов периодических испытаний 6 бетонных образцов не реже 1 раза в 6 месяцев или при изменении состава бетонной смеси".

Пункт 6.3.1. Таблицу 7 изложить в новой редакции:

Пункты 7.1, 7.2 изложить в новой редакции:

"7.1 Прочность бетона на сжатие определяют по ГОСТ 10180-2012 (подраздел 7.2) на серии образцов, изготовленных из смеси рабочего состава.

7.2 Морозостойкость бетона следует определять по ГОСТ 10060 первым базовым, вторым и третьим ускоренными методами. Допускается применение других методов определения марок по морозостойкости при условии обязательного определения коэффициента перехода в соответствии с ГОСТ 10060-2012 (приложение Б)".

Пункт 7.4.1 изложить в новой редакции:

"7.4.1 В шпалах типа I губки штангенциркуля должны касаться в точках упорных кромок углублений в соответствии с рисунком 9 а)";

рисунок 9. Подрисуночную подпись а) изложить в новой редакции:

"а) на уровне кромок упорных плоскостей углублений в подрельсовых площадках в шпалах типа I".

Пункт 7.5.1 изложить в новой редакции:

"7.5.1 При измерении расстояния a₁ на шпалах типа I губки штангенциркуля должны касаться шпалы в точках обеих кромок углубления в соответствии с рисунком 10 а)";

рисунок 10. Подрисуночные подписи а), б) изложить в новой редакции:

"а) измеряемое на уровне кромок в шпалах типа I";

"б) на уровне подрельсовой площадки в шпалах типа III";

наименование рисунка 10 изложить в новой редакции:

"Рисунок 10 - Схема измерения расстояния a₁ по оси шпалы между наклонными плоскостями углубления подрельсовой площадки одного конца шпалы".

Пункт 7.5.2 изложить в новой редакции:

"7.5.2 При измерении расстояния a₁ в шпалах типа III губки штангенциркуля должны касаться шпалы в точках линии пересечения наклонных плоскостей углубления с плоскостью подрельсовой площадки в соответствии с рисунком 10 б)".

Пункт 7.5.3. Формула (1). Пояснение символа "x" изложить в новой редакции:

"x - расстояние от упорной плоскости углубления в площадке до ближайшего отверстия".

Пункт 7.6. Второй абзац. Заменить слова: "Размер c, мм," на "Размер c";

рисунок 12. Подпись на выносной линии изложить в новой редакции: "Подрельсовая площадка шпал типа III".

Пункт 7.7. Рисунок 13. Заменить слова: "Упорная площадка" на "Упорная плоскость углубления";

наименование рисунка 13 изложить в новой редакции:

"Рисунок 13 - Схема контроля угла наклона упорной плоскости углубления к плоскости подрельсовой площадки";

второй абзац. Заменить слова: "упорной плоскости" на "упорной плоскости углубления".

Пункт 7.13. Наименование рисунка 16 изложить в новой редакции:

"Рисунок 16 - Схема контроля высоты головки анкера".

Пункт 7.14. Заменить ссылку: "ГОСТ 8829-94 (пункт 7.1)" на "ГОСТ 8829-2018 (пункт 8.1)".

Пункт 7.14.2. Заменить слова: "трещины на изгиб вниз" на "трещины на изгиб вверх".

Пункт 7.16. Первый абзац. Заменить ссылку: "по ГОСТ 23706 (пункты 5.1 - 5.3)" на "по ГОСТ 23706-93 (пункты 5.1 - 5.3)";

второй абзац. Заменить ссылку: "5.2.6" на "5.1.14".

Пункт 7.22. Сноска <1>. Заменить слова: "проверки" на "поверки"; "от 2 июля 2915 г." на "от 2 июля 2015 г.";

наименование рисунка 23 изложить в новой редакции:

"Рисунок 23 - Схема шаблона для контроля прямолинейности внутреннего канала в дюбеле".

Раздел 7 дополнить пунктом - 7.23:

"7.23 Марку бетона по водонепроницаемости определяют по ГОСТ 12730.5".

Пункт 8.3. Первый абзац. Заменить слова: "на расстоянии от 550 до 600 мм" на "на расстоянии от 450 до 550 мм".

Пункт 8.5 изложить в новой редакции:

"8.5 Шпалы разных типов, подтипов и исполнений, а также первого и второго сортов транспортируют и складируют отдельно".

Раздел 9. Второй абзац изложить в новой редакции:

"Гарантийный срок эксплуатации железобетонных шпал в железнодорожном пути при условии выполнения установленных правил транспортирования, выгрузки, хранения, сборки, укладки, периодичности ремонтов и эксплуатации верхнего строения пути составляет:

- для шпал исполнения 1 - пять лет со дня укладки их в железнодорожный путь или 300 млн т брутто пропущенного тоннажа;

- для шпал исполнения 2 - десять лет со дня укладки их в железнодорожный путь или 700 млн т брутто пропущенного тоннажа".

Стандарт дополнить разделом 10:

10.1 Назначенный ресурс железобетонных шпал в железнодорожном пути составляет 1500 млн т брутто пропущенного тоннажа или назначенный срок службы 50 лет при обеспечении установленных правил транспортирования, выгрузки, хранения, сборки, укладки, эксплуатации верхнего строения пути, периодичности и качества ремонтов.

10.2 Назначенный ресурс снижается в зависимости от параметров, приведенных в таблице 8.

Суммарное уменьшение нормативных сроков при совпадении указанных факторов в таблице не должно превышать 25% от назначенного ресурса".
