"Изменение N 1 к СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия"
(утв. и введено в действие Приказом Минстроя России от 05.07.2018 N 402/пр)

Введение

Дополнить третьим абзацем в следующей редакции:

"Изменение N 1 выполнено авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель разработки - канд. техн. наук Н.А. Попов, исполнители - канд. техн. наук И.В. Лебедева, д-р техн. наук И.И. Ведяков) при участии РААСН (д-р техн. наук В.И. Травуш) и ФГБУ "Главная геофизическая обсерватория им. А.И. Воейкова" (д-р геогр. наук Н.В. Кобышева).".

3 Термины и определения

Пункт 3.8. Заменить слова: "столкновение с транспортными средствами" на "столкновение транспортных средств с частями сооружений".

4 Общие положения

Пункт 4.2. Второе предложение. Изложить в новой редакции:

"Минимальные значения коэффициента надежности в основных и особых сочетаниях нагрузок определяются следующим образом:".

Пункт 4.3. Второй абзац. Исключить.

5 Классификация нагрузок

Пункт 5.6. Изложить в новой редакции:

"5.6 К особым P_s нагрузкам следует относить:

а) сейсмические;

б) взрывные;

в) ударные, в том числе нагрузки от столкновений транспортных средств с частями сооружения;

г) нагрузки, вызываемые резкими нарушениями технологического процесса, временной неисправностью или поломкой оборудования;

д) воздействия, обусловленные деформациями основания, сопровождающимися коренным изменением структуры грунта (например, при замачивании просадочных грунтов) или оседанием его в районах горных выработок и в карстовых районах;

е) нагрузки, обусловленные пожаром;

ж) климатические (снеговые, ветровые, температурные и гололедные) нагрузки, действие которых может привести к аварийной расчетной ситуации.

Другие типы особых воздействий устанавливаются в нормах проектирования конструкций и оснований.".

6 Сочетания нагрузок

Пункт 6.5. Изложить в новой редакции:

"6.5 Для особых сочетаний, определяемых формулой (6.2), необходимо использовать следующие значения коэффициентов сочетаний кратковременных нагрузок:

где - коэффициент сочетаний, соответствующий первой кратковременной нагрузке;

, - коэффициенты сочетаний для остальных кратковременных нагрузок".

Другие значения коэффициентов сочетаний кратковременных нагрузок допускается устанавливать в нормативных документах на проектирование конструкций и оснований.".

8 Нагрузки от оборудования, людей, животных, складируемых материалов и изделий

Таблица 8.1. Изложить в новой редакции:

Таблица 8.2. Дополнить строкой:

"

Таблица 8.3. Исключить пункт 5 "Книгохранилища; архивы".

Примечание 4. Заменить слова: "указанных в позициях 3, 4г, 5, 6, 11 и 14" на "указанных в позициях 3, 4, г, 6, 11 и 14".

Пункт 8.2.3. Заменить слова: "Для нагрузок, указанных в позициях 5, 8, 9, в и 11" на "Для нагрузок, указанных в позициях 8, 9, в и 11".

11 Воздействия ветра

Седьмой абзац. Изложить в новой редакции:

"Резонансное вихревое возбуждение и аэродинамические неустойчивые колебания необходимо учитывать для зданий, сплошностенчатых сооружений или их отдельных участков, имеющих прямолинейную (или близкую к прямолинейной) центральную ось, а также неизменяющиеся или плавно изменяющиеся формы и размеры поперечного сечения, для которых , где определено в В.1.15. Критерии возможности возбуждения аэродинамически неустойчивых колебаний устанавливаются в нормах проектирования. При проектировании сооружений должны использоваться такие архитектурные и конструктивные решения, которые исключают возбуждение аэродинамически неустойчивых колебаний.".

Пункт 11.1.7. Третий абзац. Изложить в новой редакции:

"Для сооружений повышенного уровня ответственности, которые указаны в [1, статья 48.1, часть 2] или примечании 2, а также во всех случаях, не предусмотренных В.1 приложения В (иные формы сооружений, учет при надлежащем обосновании других направлений ветрового потока или составляющих общего сопротивления тела по другим направлениям, необходимость учета влияния близстоящих зданий и сооружений и аналогичные случаи), аэродинамические коэффициенты необходимо устанавливать по результатам модельных испытаний в аэродинамических трубах или с учетом имеющихся аналогичных данных.".

Пункт 11.1.8. Перечисление б). Экспликация к формуле (11.7). Второй абзац. Изложить в новой редакции:

" - коэффициент динамичности, определяемый по рисунку 11.1 в зависимости от суммарного логарифмического декремента колебаний (см. 11.1.10) и безразмерного периода T_g,1, который определяется по формуле (11.8 а) для первой собственной частоты f₁;

Последний абзац. Изложить в новой редакции:

"Для конструктивных элементов, а также конструкций, расположенных горизонтально или с малым уклоном (например, переходных или транспортных галерей) z_эк - высота z, на которой они расположены; для зданий и сооружений z_эк = 0,8h, где h - высота сооружений.

Примечание - Суммарный логарифмический декремент колебаний определяется как сумма логарифмического декремента конструкционного демпфирования и аэродинамического логарифмического декремента . При использовании различных демпфирующих устройств (например, гасителей колебаний различного типа) дополнительно необходимо учитывать соответствующий логарифмический декремент . В этих случаях значения суммарного логарифмического декремента и безразмерного периода T_g,1 определяются в рамках научно-технического сопровождения или в задании на проектирование.".

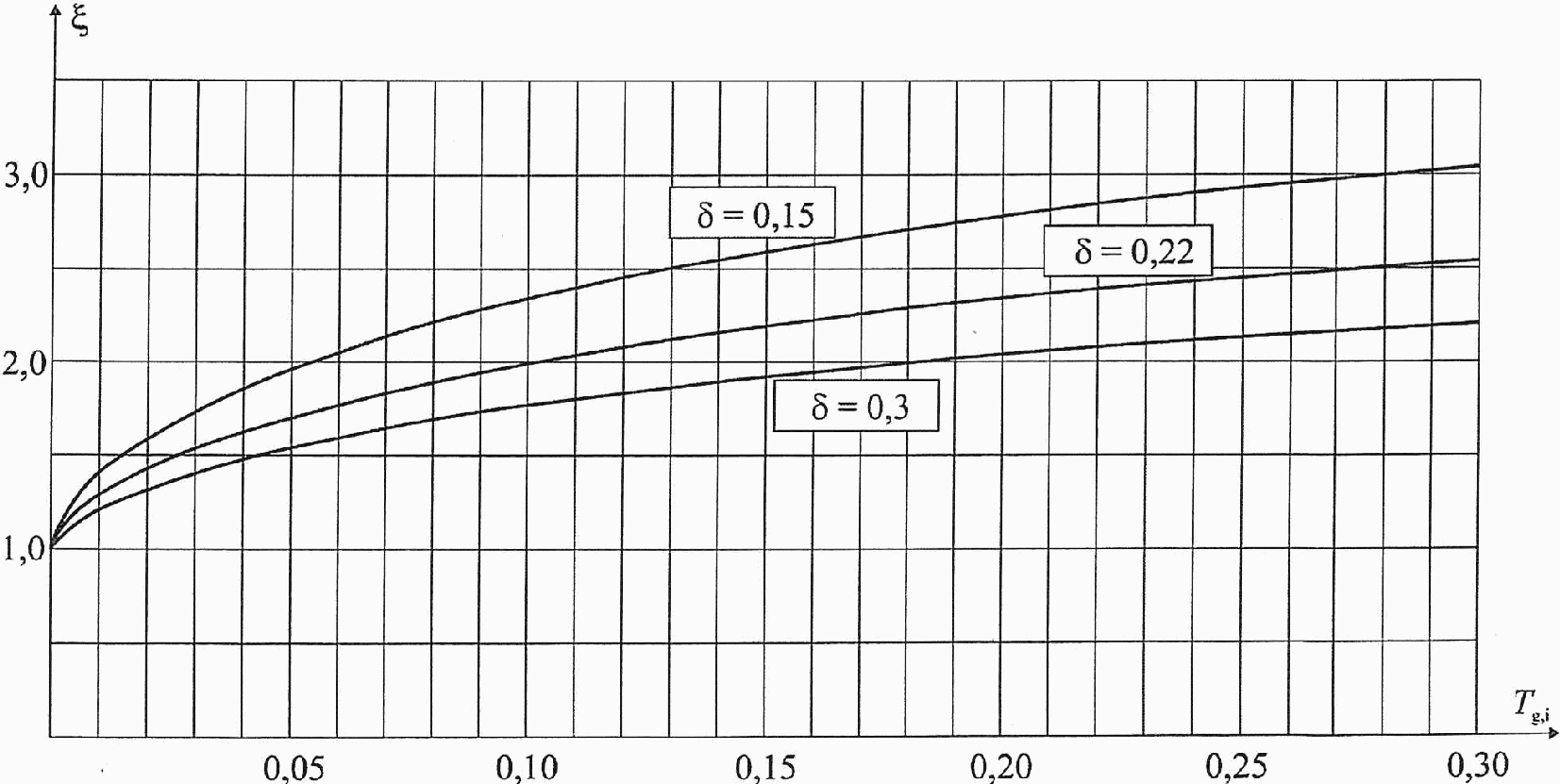

Рисунок 11.1. Изложить в новой редакции:

"

Пункт 11.1.10. Изложить в новой редакции:

"11.1.10 Предельное значение частоты собственных колебаний f_lim, Гц, следует определять в зависимости от предельного безразмерного периода T_g,lim:

где значение параметра T_g,lim приведено в таблице 11.5 для трех значений суммарного логарифмического декремента колебаний .

Значение суммарного логарифмического декремента колебаний следует принимать:

а) для железобетонных и каменных сооружений, а также для зданий со стальным каркасом при наличии ограждающих конструкций ;

б) для стальных сооружений, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах, ;

в) для стекла, а также смешанных сооружений, имеющих одновременно стальные и железобетонные несущие конструкции, .

Примечание - В тех случаях, когда используются различные типы демпфирующих устройств (гасители колебаний), значение суммарного логарифмического декремента колебаний устанавливается в рамках научно технического сопровождения проектирования.".

11.2 Пиковая ветровая нагрузка

Пункт 11.2. Последний абзац и примечание к нему. Изложить в новой редакции:

"Аэродинамические коэффициенты c_p,+ и c_p,- для навесных фасадных систем и светопрозрачных конструкций фасадов и покрытий определяются на основе результатов модельных испытаний сооружений в аэродинамических трубах. Для остальных типов ограждающих конструкций пиковые значения аэродинамических коэффициентов допускается определять с учетом опубликованных данных. Для отдельно стоящих прямоугольных в плане зданий значения этих коэффициентов приведены в В.1.17 приложения В.

Примечание - При определении пиковой ветровой нагрузки по формуле (11.10) принято, что конструктивные элементы ограждения и узлы их крепления к зданию являются достаточно жесткими, и в них не возникает заметных динамических усилий и перемещений. В случае если собственные частоты системы "элементы ограждения - их несущие конструкции - элементы их крепления" менее их предельных значений, определяемых в соответствии с указаниями 11.1.10, расчетные значения пиковой ветровой нагрузки должны быть уточнены на основе результатов динамического расчета указанной системы конструктивных элементов.".

Пункт 11.3.1. Изложить в новой редакции:

"11.3.1 Для зданий и сооружений, сплошностенчатых сооружений или их отдельных участков с неизменяющимися или плавно изменяющимися формой и размерами поперечного сечения, удовлетворяющих условию , необходимо проводить их поверочный расчет на резонансное вихревое возбуждение; здесь определено в В.1.15.".

Приложение Б Схемы снеговых нагрузок и коэффициенты

Пункт Б.3. Первый абзац. После слов "Для зданий с продольными фонарями" дополнить словами: "(независимо от их расположения на покрытии)".

Рисунок Б.5. Примечание 3. Заменить: "b > 48 м" на "b > 24 м".

Дополнить пункт Б.3 после рисунка Б.6 текстом в следующей редакции:

Для зданий с зенитными фонарями, имеющими диагональ не более 15 м, следует применять схемы по Б.11, имеющими диагональ более 15 м - наиболее неблагоприятные схемы снеговых нагрузок по Б.3 и Б.8.".

Пункт Б.8. Перечисление б). Экспликация к формуле (Б.5). Первый абзац. Изложить в новой редакции:

"где h - высота перепада, м, отсчитываемая от верхней точки конструкций более высокой части здания у перепада высот до кровли нижнего покрытия;".

Пункт Б.8. Перечисление е). Заменить слова:

" при и для покрытий без парапетов при ;"

на

" для покрытий с парапетами и без парапетов при ;

для покрытий без парапетов при ;".

Примечание 4. Заменить слова: "и более 1 м" на "и более 1,2 м".

Пункт Б.13. Перечисление в). Заменить: "l > 48 м" на "l > 24 м".

Пункт Б.14. Перечисление в). Первое предложение. Заменить слово: "вентиляционным" на "вентиляционным, лестничным".

Приложение В Ветровые нагрузки

Примечание к рисунку В.5. Изложить в новой редакции:

"Примечание - При 0,2 <= f/l <= 0,3 и h₁/l >= 0,5 необходимо учитывать два значения коэффициента c_e1".

Приложение В.2 Резонансное вихревое возбуждение

Пункт В.2.1. Изложить в новой редакции:

"В.2.1 Для однопролетных сооружений и конструктивных элементов интенсивность воздействия F(z), действующего при резонансном вихревом возбуждении по i-й собственной форме в направлении, перпендикулярном средней скорости ветра, определяется по формуле

где d, м, - размер сооружения или конструктивного элемента в направлении, перпендикулярном средней скорости ветра;

V_cr,i, м/с, - см. 11.3.2;

c_y,cr - аэродинамический коэффициент поперечной силы при резонансном вихревом возбуждении;

- логарифмический декремент конструкционного демпфирования принимаемый равным:

- для металлических сооружений; - для железобетонных сооружений;

z - координата, изменяющаяся вдоль оси сооружения;

- i-я форма собственных колебаний в поперечном направлении, удовлетворяющая условию

Примечание - В тех случаях, когда используются различные типы демпфирующих устройств (гасители колебаний), значение суммарного логарифмического декремента конструкционного демпфирования устанавливается в рамках научно-технического сопровождения проектирования.

Для высотных зданий воздействие, возникающее при резонансном вихревом возбуждении, необходимо устанавливать на основе данных их модельных испытаний в аэродинамических трубах.".

Приложение Д Прогибы и перемещения

Таблица Д.1. Пункт 4. Исключить.

Подраздел Д.2.2. Наименование. Изложить в новой редакции:

"Д.2.2 Физиологические требования"

Первый абзац. Изложить в новой редакции:

"Предельные прогибы элементов перекрытий (балок, ригелей, плит), лестниц, балконов, лоджий, помещений жилых и общественных зданий, а также бытовых помещений производственных зданий исходя из физиологических требований (от людей, возбуждающих колебания) следует определять по формуле".

Д.2.4 Горизонтальные предельные перемещения и прогибы зданий, отдельных элементов конструкций и опор конвейерных галерей от ветровой нагрузки, крена фундаментов и температурных климатических воздействий

Таблица Д.4. Примечание 4. Изложить в новой редакции:

"4 Для одноэтажных зданий с навесными стенами (а также при отсутствии жесткого диска покрытия) и многоэтажных этажерок промышленных зданий предельные перемещения допускается увеличивать на 30% (но принимать не более h_s/150).".

Дополнить после пункта Д.2.4.5 пунктом Д.2.4.6 в следующей редакции:

"Д.2.4.6 Горизонтальные предельные прогибы конструктивных элементов витражей, стеклопакетов и т.п. конструкций устанавливаются нормативными документами по их проектированию.".
