Название документа

"Изменение N 1 к СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции"

(утв. и введено в действие Приказом Минстроя России от 16.08.2018 N 530/пр)

"Изменение N 1 к СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции"
(утв. и введено в действие Приказом Минстроя России от 16.08.2018 N 530/пр)

Утверждено и введено в действие

Приказом Министерства строительства

и жилищно-коммунального хозяйства

Российской Федерации (Минстрой России)

от 16 августа 2018 г. N 530/пр

ИЗМЕНЕНИЕ N 1 К СП 16.13330.2017

"СНиП II-23-81* СТАЛЬНЫЕ КОНСТРУКЦИИ"

ОКС 91.080.10

Дата введения

17 февраля 2019 года

Введение

Введение дополнить абзацем в следующей редакции:

Изменение N 1 к настоящему своду правил разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель - д-р техн. наук И.И. Ведяков; исполнители - д-р техн. наук П.Д. Одесский, канд. техн. наук М.И. Гукова, канд. техн. наук Д.В. Конин, канд. техн. наук М.Р. Урицкий, канд. техн. наук М.И. Фарфель, канд. техн. наук Д.В. Соловьев, С.В. Гуров)

4 Общие положения

Пункт 4.1.1. Пятый абзац. Заменить слово: "объктов" на "объектов";

седьмой абзац изложить в следующей редакции:

"обосновывать увеличение расчетной толщины проката и стенок труб требованиями защиты от коррозии и повышения предела огнестойкости конструкций;".

Пункт 4.2.4. Третий абзац изложить в следующей редакции:

"отдельные конструктивные стержневые элементы (растянутые, сжатые, внецентренно сжатые, сжато-изгибаемые и изгибаемые);".

Пункт 4.2.5 изложить в следующей редакции:

"4.2.5 Пространственные стальные конструкции следует рассчитывать как единые системы с учетом факторов, определяющих напряженное и деформированное состояния, особенности взаимодействия элементов конструкций между собой и с основанием.

При расчете пространственных конструкций (мембран, пластинок, оболочек), а также конструкций с элементами из высокопрочных материалов с нелинейной диаграммой деформирования, следует учитывать влияние геометрической и физической нелинейности.".

5 Материалы для конструкций и соединений

Пункт 5.4. Первый абзац. Исключить слова: "марок 15Л, 25Л, 35Л и 45Л".

Пункт 5.9. Первый абзац. Исключить слова: "диаметром до и свыше 48 мм".

6 Расчетные характеристики материалов и соединений

Пункт 6.1. Таблица 3. Заменить слова: "свойств, с пределом" на "свойств с пределом".

Пункт 6.4. Таблица 4, вторая графа. Заменить слова: "с физическим контролем качества шва" на "при контроле качества шва неразрушающими методами".

7 Расчет элементов стальных конструкций при центральном растяжении и сжатии

Пункт 7.1.3. Таблицу 7 изложить в следующей редакции:

"Таблица 7

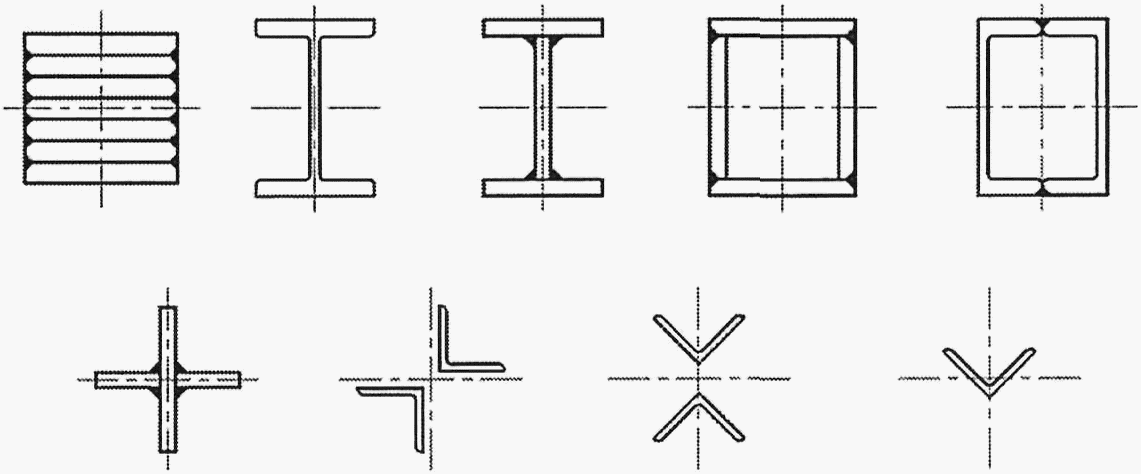

Тип сечения		Значение коэффициента
обозначение	форма
a		0,03	0,06
b		0,04	0,09
c		0,04	0,14
Примечание - Значения коэффициентов для прокатных двутавров высотой свыше 500 мм при расчете на устойчивость в плоскости стенки следует принимать по типу сечения a.

Пункт 7.2.4. Второе предложение изложить в следующей редакции:

"Влияние моментов в узлах следует учитывать, например, от расцентровки элементов решетки.".

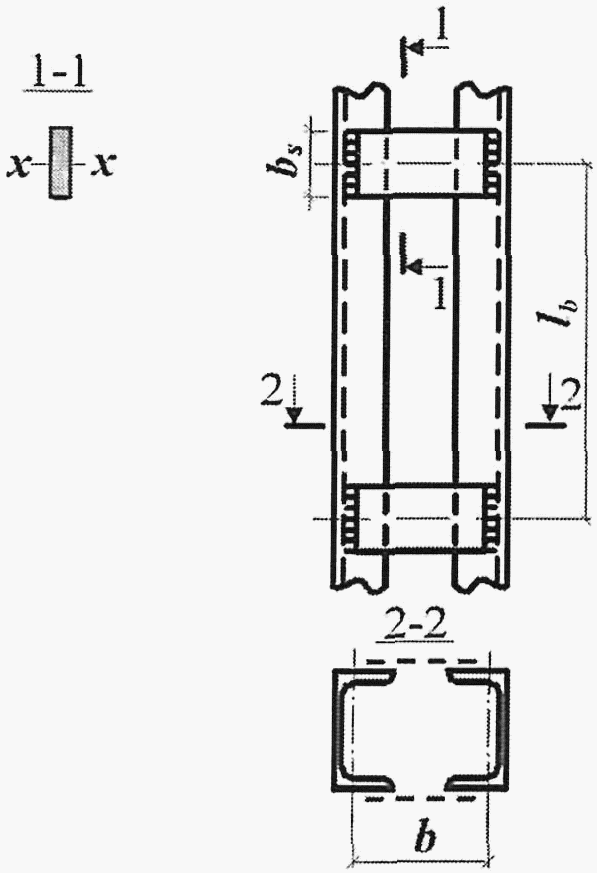

Пункт 7.2.5. Рисунок 4. Заменить обозначение: "S" на "b_s".

Пункт 7.3.2. Таблицу 9 изложить в следующей редакции:

"Таблица 9

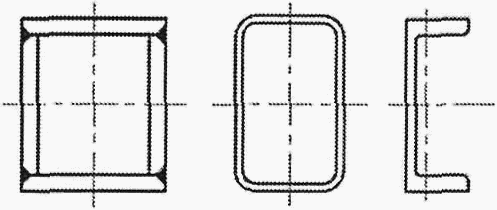

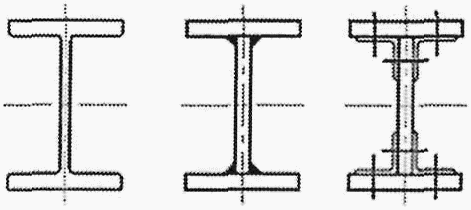

Сечение	Условная гибкость элемента	Предельная условная гибкость стенки
	<= 2	(23)
	> 2	(24)
	<= 1	1,2 (25)
	> 1	(26)

	<= 0,8	1,0 (27)
	> 0,8	(28)
		(29)
Обозначения, принятые в таблице 9: - условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии; b_f - ширина полки тавра. Примечания 1 В коробчатом сечении значение следует определять для пластинок, расположенных параллельно плоскости, в которой проверяется устойчивость элемента в целом. 2 В тавровом сечении должно соблюдаться условие 1 <= b_f/h_ef <= 2; при или в формуле (29) следует принимать или соответственно. 3 Знак "<=" в формулах означает, что значение в случае его превышения при расчете по формуле следует принимать равным указанному в правой части.

Пункт 7.3.5. Заменить слова: "допускается принимать" на "принимают".

Пункт 7.3.8. Таблицу 10 изложить в следующей редакции:

"Таблица 10

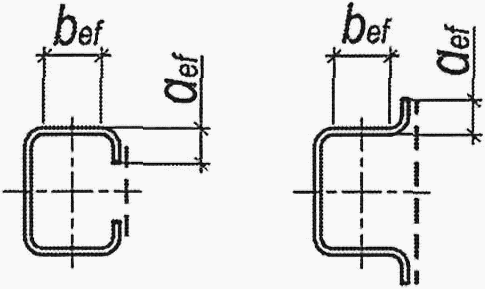

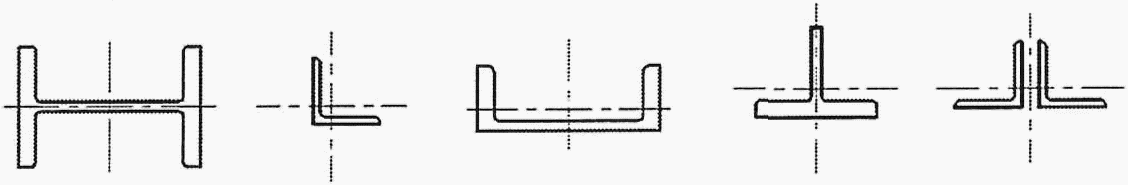

Сечение	Предельная условная гибкость свеса (отгиба) полки при гибкости элемента
	(37)
	(38)
	(39)
	(40)
Обозначение, принятое в таблице 10: - условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии. Примечание - Для свесов (отгибов) полок (рисунок 5) предельные значения условной гибкости , вычисленные по формулам (37) и (38), следует умножать на коэффициент 1,5, а по формуле (39) - на 1,6.

8 Расчет элементов стальных конструкций при изгибе

Пункт 8.2.3. Формулу (53) изложить в следующей редакции:

, (53)"

Пункт 8.2.5. Первый абзац. Заменить слова: "как сечений 2-го класса" на "как расчет элементов 2-го класса".

Пункт 8.2.7. Первый абзац. Заменить слова: "как сечений 3-го класса" на "как расчет элементов 3-го класса".

Пункт 8.2.8. Первый абзац. Заменить слова: "как расчет сечений 2-го класса" на "как расчет элементов 2-го класса".

Пункт 8.3.2. Исключить слова: "рассчитываемых на усталость".

Пункт 8.3.3. Формула (67). Заменить формулу: "

" на "

;";

пояснение обозначения "

". Заменить слово: "согласно" на "согласно дополнительному коэффициенту по";

после слов "согласно 8.2.2;" дополнить обозначением и пояснением:

"a - расстояние между вертикальными ребрами стенки балки;".

Пункт 8.4.6. Первый абзац. Заменить слова: "балок сечениями 2-го и 3-го классов" на "балок 2-го и 3-го классов".

Пункт 8.5.13. Второй абзац. Заменить слово: "перечислению б) 8.5.12" на "8.5.12 б)".

Пункт 8.5.20. Заменить слова: "допускается увеличивать" на "увеличивают".

9 Расчет элементов стальных конструкций при действии продольной силы с изгибом

Пункт 9.1.3. После формулы (108) дополнить словами: "При этом N следует принимать со знаком "-".".

Пункт 9.2.9. Второй абзац. После слов "вместо m и" дополнить обозначением: "

Пункт 9.2.10. После формулы (122) дополнить словами: "при этом N следует принимать со знаком "-".";

второй абзац. Исключить слово: "одноосном".

Пункт 9.4.7. Заменить слова: "по формулам таблице 23." на "по формулам таблицы 23.".

12 Расчет элементов стальных конструкций на усталость

Пункт 12.2. Первый абзац. Заменить слова: "СП 20.13330" на "СП 20.13330. При этом";

третье предложение изложить в следующей редакции: "Расчет на усталость верхней зоны стенок составных балок крановых путей под действием крановых нагрузок, определяемых согласно СП 20.13330, следует выполнять по формуле";

последнее предложение. Заменить слова: "по формулам 8.3.3" на "по формулам (67).".

13 Проектирование стальных конструкций с учетом предотвращения хрупкого разрушения

Пункт 13.1. Четвертый абзац. Заменить слова: "а также остаточных" на "а также сварочных и остаточных".

Пункт 13.2. Шестой абзац. Изложить в следующей редакции: "применять выводные планки и неразрушающие методы контроля качества швов - для сварных соединений;";

десятый абзац. Заменить слова: "по возможности" на "сваркой или".

Пункт 13.3 изложить в следующей редакции:

"13.3 При применении в сварных соединениях проката толщиной s >= 25 мм из низколегированных сталей в тавровых и угловых соединениях, а также у сварных швов с полным проплавлением, один из элементов в которых испытывает растягивающие напряжения по толщине листа, и остального проката толщиной более 40 мм возникает риск появления слоистого разрушения (дефекта в прокате, образующегося под действием сварки, в виде слоистых трещин, параллельных плоскости проката). Такой дефект обнаруживается при ультразвуковом контроле качества швов.

Возникновение слоистого разрушения существенно зависит от формы соединений и расположения сварных швов, от размера шва, толщины свариваемых элементов, степени жесткости соединения и технологии сварки, а также от категории сплошности проката, которую следует определять в соответствии с действующими нормативными документами.".

Пункт 13.5. Обозначение единицы измерения "%" перенести в конец предложения.

14 Проектирование соединений стальных конструкций

Пункт 14.1.1. Второй абзац. Исключить слово: "минимальные".

Пункт 14.1.5. Второй абзац. Исключить слова: ", с пределом текучести до 375 Н/мм², а также стали";

третий абзац. Исключить слова: "; не применять порошковую проволоку".

Пункт 14.1.7. Перечисление б). Исключить слово: "большей";

перечисление е). Заменить слова: "перечислений а) или б) 14.1.7" на "14.1.7 а) или б)";

перечисление ж). Заменить слово: "металлу" на "металлу;".

Пункт 14.1.9. Первый абзац. После слов "следует применять в конструкциях" дополнить словами: "нормального и пониженного уровня ответственности по классификации ГОСТ 27751";

последний абзац. Изложить в следующей редакции:

"Односторонние угловые швы не следует применять в конструкциях зданий и сооружений:

класса КС-3 (ГОСТ 27751);

возводимых в районах с сейсмичностью 8 баллов и выше;

в районах с расчетной температурой ниже минус 45 °C;

в конструкциях групп 1, 2, 3 в зданиях с кранами режимов работы 7К (в цехах металлургических производств) и 8К;

в балках и ригелях рамных конструкций, рассчитываемых согласно требованиям 8.2.3, 8.2.6 и 8.2.7".

Пункт 14.1.10. Первая строка. Заменить слова: "нагрузке при" на "нагрузке и".

Пункт 14.1.20. Первая строка. Заменить слова: "При осуществлении" на "При выполнении".

15 Требования по проектированию некоторых видов зданий, сооружений и конструкций

Пункт 15.2.2. Первый абзац. Заменить слова: "допускается принимать" на "принимаются".

Пункт 15.3.4. Первый абзац. Последнее предложение. Заменить слова: "Допускается применение фланцевых соединений с" на "Применяют фланцевые соединения с".

Пункт 15.4.5. Четвертый абзац. Исключить слово: "крайних".

Пятый абзац. Заменить предлог: "со" на "с".

Пункт 15.4.7. Заменить слова: "каждом гофре" на "каждом нижнем гофре".

Пункт 15.4.10. Исключить четвертый абзац.

Пункт 15.5.2. Второй абзац. Заменить слово: "двухсторонние" на "двусторонние".

Пункт 15.5.5. Первый абзац. Вторая строка. Заменить слова: "следует применять" на "применяются".

Пункт 15.9.1. Третий абзац поменять местами со вторым абзацем и изложить в следующей редакции:

"Фланцевые соединения стальных конструкций, подверженных сжатию или совместному действию сжатия с изгибом (при однозначной эпюре сжимающих напряжений в соединяемых элементах), выполняются или на болтах (в том числе высокопрочных) без предварительного натяжения, затяжкой стандартным ручным ключом, или на высокопрочных болтах с предварительным их натяжением.".

Пункт 16.1. Заменить слова: "1 - сварные" на "группа 1 - сварные"; "2 - сварные" на "группа 2 - сварные".

Пункт 16.12. Предпоследний абзац. Заменить слова: "допускается принимать" на "принимают".

18 Требования по проектированию конструкций зданий и сооружений при реконструкции

Пункт 18.1.2. Последний абзац. Заменить слова: "временную разгрузку конструкций." на "временной разгрузки конструкций.".

Пункт 18.3.7. Первый абзац. Заменить слова: "следует применять" на "применяются".

Пункт 18.3.16. Заменить слова: "Не следует усиливать" на "Не требуют усиления".

Приложение В Материалы для стальных конструкций и их расчетные сопротивления

Таблица В.1. Наименование таблицы дополнить словами: "и труб";

Таблицу изложить в следующей редакции:

"Таблица В.1

Нормируемые показатели ударной вязкости проката и труб

Расчетная температура, °C	Группа конструкций	Нормативное сопротивление стали, Н/мм²
		R_yn < 290			290 <= R_yn < 390		390 <= R_yn < 490		R_yn >= 490
		Показатели ударной вязкости KCV, Дж/см²
		при температуре испытаний на ударный изгиб, °C
		+20	0	-20	-20	-40	-40	-60	-60
t >= -45	1, 2, 3	34	34	-	34	-	34	-	40
-45 > t >= -55	1	-	-	34	-	34	34	-	40
-45 > t >= -55	2, 3	-	34	-	34	-	34	-	40
t < -55	1, 2, 3	-	-	34	-	34	-	34	40
Примечания 1 KCV - ударная вязкость образцов - с V-образным надрезом. 2 В толстолистовом прокате испытываются поперечные образцы, в фасонном и сортовом прокате - продольные. 3 В электросварных трубах нормы распространяются на ударную вязкость основного металла, металла сварного шва и границы сплавления. Ударная вязкость принимается для образцов с острым надрезом.

Таблица В.2. Пятая графа. Заменить значение: "0,51" на "0,53".

Таблица В.4. Значения параметров для стали С390Б изложить в следующей редакции:

Сталь	Толщина полки профилей, мм	Нормативное сопротивление проката, Н/мм²		Расчетное сопротивление проката, Н/мм²
Сталь	Толщина полки профилей, мм	R_yn	R_un	R_y	R_u
С390Б	<= 30	390	520	380	505
	Св. 30 до 60 включ.	370	490	360	480
	" 60 " 80 "	360	480	350	470
	" 80 " 100 "	350	480	340	470
	> 100	330	470	320	460

Приложение Ж Коэффициент устойчивости при изгибе

Пункт Ж.3. Четвертый абзац снизу. Заменить слова: "допускается значение

определять по формулам" на "значение

определяют по формулам".
