"Изменение N 3 к СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции"
(утв. и введено в действие Приказом Минстроя России от 26.12.2017 N 1719/пр)

2 Нормативные ссылки

Дополнить следующими нормативными документами:

"ГОСТ Р 56585-2015 Пигменты для бетонов и строительных растворов. Общие технические условия

ГОСТ Р 56592-2015 Добавки минеральные для бетонов и строительных растворов. Общие технические условия

ГОСТ Р 56593-2015 Добавки минеральные для бетонов и строительных растворов. Методы испытания.".

5 Бетонные работы

Пункт 5.1.4. После "ГОСТ Р 56178" добавить "ГОСТ Р 56596".

Подраздел 5.5. Дополнить пунктом 5.5.10 в следующей редакции:

"5.5.10 Контроль свободного расширения и самонапряжения напрягающего бетона производится по ГОСТ 32803 и ГОСТ Р 56593.".

Пункт 5.8.3. После слов "с добавками по ГОСТ 24211" добавить слова ", а также с расширяющей добавкой по ГОСТ Р 56592 или с органо-минеральной по ГОСТ Р 56178.".

Пункт 5.8.5 После слов "ГОСТ 27006" добавить слова "с учетом требований по ГОСТ 32803". Дополнить абзацем в следующей редакции: "При производстве декоративного напрягающего бетона допускается применение пигментов по ГОСТ Р 56585.".

Пункт 5.8.6. Заменить слова: "с прогреванием после предварительного набора прочности до 7 МПа при снятии опалубки" на "с прогреванием до набора прочности 7 МПа.".

Дополнить пунктом 5.8.10 в следующей редакции:

"5.8.10 Конструкции и сооружения, к которым предъявляются требования по водонепроницаемости (W12 и более), выполняются из напрягающего бетона при отсутствии воздействия агрессивной среды и деформаций в результате просадки. Железобетонные конструкции, соприкасающиеся с грунтом и возведенные из напрягающих бетонов, могут быть выполнены без устройства дополнительной гидроизоляции при согласовании с проектной организацией.".

Дополнить пунктом 5.8.11 в следующей редакции:

"5.8.11 Железобетонные конструкции большой протяженности (более 50 м) с применением напрягающего бетона выполняются бесшовными, для чего бетонирование производится картами (захватками) и вставками, рассчитанными в соответствии с разработанной методикой (Приложение Ц).

Протяженные железобетонные конструкции при согласовании с проектной организацией могут выполняться полностью из напрягающего бетона (захватки и вставки) с полной отменой гидроизоляции и комбинированными (захватки из обычного бетона и вставки из напрягающего).

Бесшовность конструкций обеспечивается благодаря самонапряжению бетона вставок, повышенным сцеплением бетона, что гарантирует монолитность всей железобетонной конструкции.".

Пункт 5.11.10. Дополнить абзацем в следующей редакции:

"Электродный прогрев конструкций из напрягающего бетона не допускается".

Пункт 5.12.1. После слов: "ГОСТ 31108" добавить "ГОСТ Р 56727".

Пункт 5.15.1. Изложить в новой редакции:

"5.15.1 Для цементации усадочных, температурных, деформационных и конструкционных швов следует применять цемент по ГОСТ 10178 и ГОСТ Р 56727 не ниже марки (класса) М400 (ЦЕМ I 32,5).

Для гидроизоляции рабочих швов следует применять гидроизоляционные поверхностные и проникающие смеси по ГОСТ 31189.".

Пункт 5.18.21. Дополнить абзацами следующего содержания:

"Предельно допустимую ширину раскрытия трещин следует принимать по СП 63.13330.

Наличие трещин в конструкциях при приемке, а также допустимая ширина их раскрытия указывается в проекте в зависимости от назначения конструкции, в условиях эксплуатации требований к проницаемости, класса арматуры, степени нагруженности и др. При отсутствии специальных требований предельное значение ширины раскрытия трещин принимают:

- для конструкций, эксплуатируемых на воздухе - 0,1 мм;

- для конструкций, эксплуатируемых внутри помещения - 0,2 мм.

При наличии агрессивных сред максимальная допустимая ширина раскрытия трещин принимается по СП 28.13330 с учетом последующего загружения конструкций полной проектной нагрузкой.".

6 Монтаж сборных железобетонных и бетонных конструкций

Пункт 6.2.4 дополнить текстом следующего содержания:

"Не допускается заполнять сваи оболочки сбрасыванием бетонной смеси в воду.".

Пункт 6.9.3 дополнить текстом следующего содержания: "Для компенсации усадки и обеспечения водонепроницаемости в стыках и швах в качестве вяжущего допускается применять напрягающий цемент по ГОСТ Р 56727 или портландцемент по ГОСТ 10178 с расширяющей добавкой по ГОСТ Р 56592 или ГОСТ Р 56178.".

9 Каменные конструкции

Пункт 9.2.15. Первый абзац. Изложить в следующей редакции:

"Обрез кирпичного цоколя и другие выступающие части кладки после их возведения следует защищать от попадания атмосферной влаги, следуя указаниям в проекте, при отсутствии указаний в проекте - цементно-песчаным раствором марки не ниже М100 и F150, а также цементно-песчаным раствором на напрягающем цементе по ГОСТ Р 56727.".

Приложение Л Область применения цементов в строительстве

Первый абзац. Изложить в новой редакции: "Общестроительные цементы выпускаются по ГОСТ 10178, ГОСТ 31108 и ГОСТ Р 56727.".

Таблица Л.1. Графа "Вид и марка цемента". Заменить слова: "ГОСТ 25328" на "ГОСТ 25328 Цемент для строительных растворов. Технические условия"; "ГОСТ 1581" на "ГОСТ 1581 Портландцементы тампонажные. Технические условия"; "Напрягающий цемент [2]" на "ГОСТ Р 56727 Напрягающий цемент [2]".

Графа "Допускается применять". Заменить ссылку: "[3]" на "ГОСТ Р 56592".

Приложение М Материалы для бетонов и растворов

Графа "Нормативный документ". В строке 1 дополнить обозначением стандарта в следующей редакции:

", ГОСТ Р 56727".

Приложение Н

Наименование. Изложить в новой редакции: "Область применения добавок в бетон (ГОСТ 24211, ГОСТ Р 56592)".

Таблица Н.1. Дополнить таблицу после строки "Конструкции из бетона на глиноземистом цементе" перед условными обозначениями строкой "Конструкции на напрягающем цементе" в следующей редакции:

"

Приложение У Противоморозные и пластифицирующие добавки в растворы, условия их применения и ожидаемая прочность раствора

Таблица У.1. Графа "Химическая формула". Строка "2 Поташ". Заменить формулу: "K₂SO₃" на "K₂CO₃".

Строка "4 Нитрат кальция". Заменить формулу: "Ca(NO₂)₂" на "Ca(NO₃)₂".

Таблица У.2. Примечание 2. Заменить обозначение: "2б" на "2б и 2г".

Дополнить приложением Ц в следующей редакции:

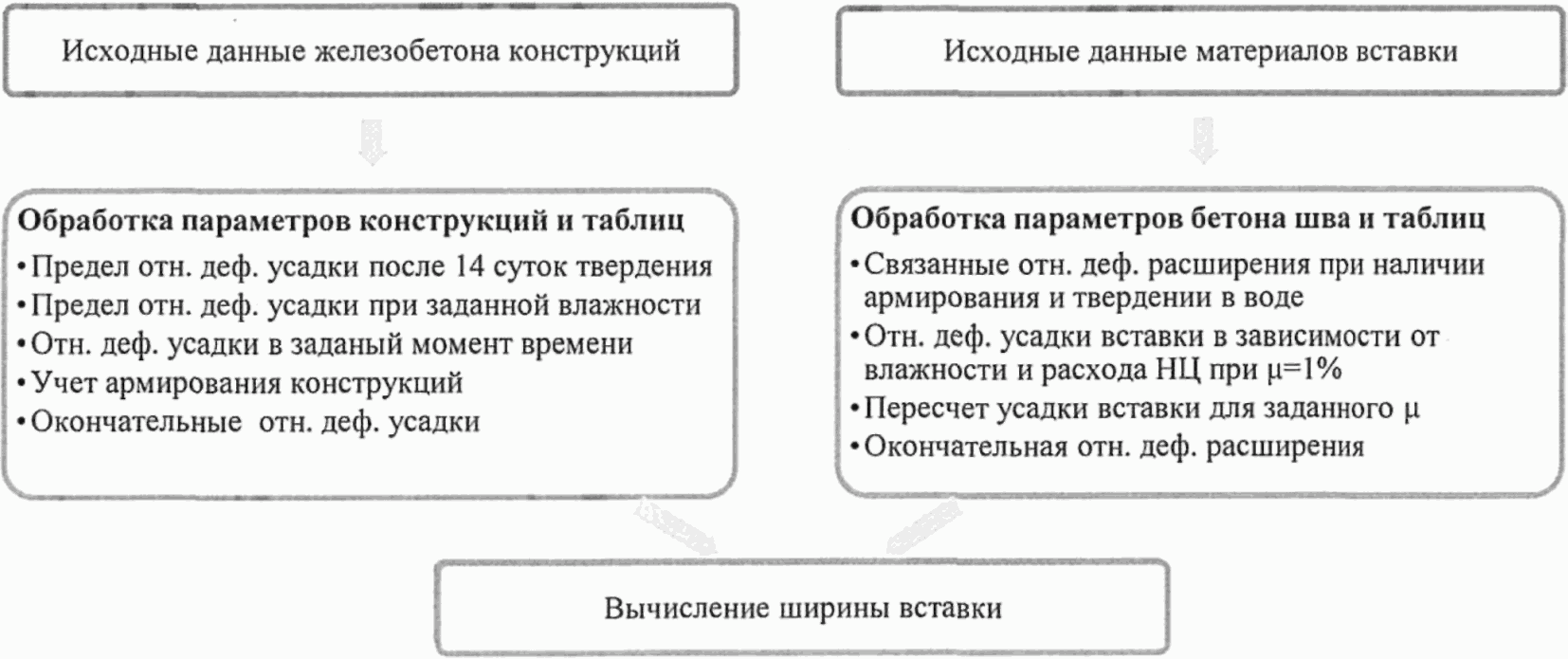

Ширина вставок рассчитывается с учетом размеров конструкций (ширина, длина, высота) и ее армирования, условий твердения, класса по прочности и величине требуемого самонапряжения.

Ширину вставок рассчитывают по формуле

где l_m - требуемая ширина вставки;

l_x - длина конструкции;

- деформация усадки в момент времени;

- величина деформации вставки после проявления потерь.".

Библиография

[3] Исключить.
