Описание
Источник публикации
ИУС "Национальные стандарты", N 3, 2009
Примечание к документу
Документ
введен в действие с 1 апреля 2009 года.
Название документа
"Изменение N 1 ГОСТ Р 50574-2002 "Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования"
(утв. Приказом Ростехрегулирования от 18.12.2008 N 535-ст)
"Изменение N 1 ГОСТ Р 50574-2002 "Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования"
(утв. Приказом Ростехрегулирования от 18.12.2008 N 535-ст)
Утверждено и введено в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 535-ст
ИЗМЕНЕНИЕ N 1 ГОСТ Р 50574-2002
"АВТОМОБИЛИ, АВТОБУСЫ И МОТОЦИКЛЫ ОПЕРАТИВНЫХ СЛУЖБ.
ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ,
НАДПИСИ, СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ.
ОБЩИЕ ТРЕБОВАНИЯ"
43.040.20, 43.160
Группа Д25
Дата введения
1 апреля 2009 года
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18.12.2008 N 535-ст.
"Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее - транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:
а) скорой медицинской помощи;
б) пожарной охраны;
в) милиции;
г) военной автомобильной инспекции (ВАИ);
д) аварийно-спасательных";
"После введения в действие настоящего стандарта транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее - Госавтоинспекция) или иных органах, определяемых Правительством Российской Федерации, должны быть приведены в соответствие с настоящим стандартом до 01.01.2010".
дополнить ссылками:
"
ГОСТ Р 41.4-99 (Правила ЕЭК ООН N 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака механических транспортных средств (за исключением мотоциклов) и их прицепов
ГОСТ Р 41.6-99 (Правила ЕЭК ООН N 6) Единообразные предписания, касающиеся официального утверждения указателей поворота механических транспортных средств и их прицепов
ГОСТ Р 41.7-99 (Правила ЕЭК ООН N 7) Единообразные предписания, касающиеся официального утверждения подфарников, задних габаритных (боковых) огней, стоп-сигналов и контурных огней механических транспортных средств (за исключением мотоциклов) и их прицепов
ГОСТ Р 41.23-99 (Правила ЕЭК ООН N 23) Единообразные предписания, касающиеся официального утверждения задних фар механических транспортных средств и их прицепов
ГОСТ Р 41.38-99 (Правила ЕЭК ООН N 38) Единообразные предписания, касающиеся официального утверждения задних противотуманных огней механических транспортных средств и их прицепов
ГОСТ Р 41.77-99 (Правила ЕЭК ООН N 77) Единообразные предписания, касающиеся официального утверждения стояночных фонарей механических транспортных средств
ГОСТ Р 41.91-99 (Правила ЕЭК ООН N 91) Единообразные предписания, касающиеся официального утверждения боковых габаритных фонарей для механических транспортных средств и их прицепов
ГОСТ Р 41.104-2002 (Правила ЕЭК ООН N 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования".
Раздел 3 дополнить пунктами - 3.16, 3.17:
"3.16. Световозвращение: отражение светового потока, возвращающегося в направлении, близком направлению его излучения.
3.17. Коэффициент световозвращения (R'): результат деления силы света R на плоскости световозвращающей поверхности А на ее площадь: R' = R/A. Коэффициент световозвращения R' выражается в
[1]".
"4.2.1. Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.
Примечание. Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в Приложении В.
4.2.3. Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе со световозвращающим покрытием, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице Приложения В.
Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 1а для соответствующего минимального коэффициента яркости.
Таблица 1
Цвета покрытия наружных поверхностей
транспортных средств оперативных служб
??????????????????????????????????????????????????????????????????
? Вид оперативной службы ?Основные цвета?Цвета декоративных?
? ? покрытия ? полос ?
??????????????????????????????????????????????????????????????????
?Скорая медицинская помощь: ? ? ?
?а) автомобили линейной службы ? Белый ? Красный ?
? ? Лимонный <1> ? ?
?б) автомобили ? Лимонный ? Красный ?
?специализированной помощи ? ? ?
?(реанимобили) ? ? ?
??????????????????????????????????????????????????????????????????
?Пожарная охрана <2> ? Красный ? Белый ?
??????????????????????????????????????????????????????????????????
?Милиция, Госавтоинспекция <3> ? Белый <4> ? Синий ?
??????????????????????????????????????????????????????????????????
?Военная автомобильная ? ? ?
?инспекция: ? ? ?
?а) легковые автомобили, ? Белый <4> ? Синий ?
?маломестные автобусы ? ? ?
?б) полноприводные легковые и ? Защитный ? Синий ?
?грузопассажирские автомобили ? Белый <4> ? ?
?в) грузовые автомобили и ? Защитный ? Синий ?
?мотоциклы ? ? ?
??????????????????????????????????????????????????????????????????
?Аварийно-спасательные службы: ? Белый <4> ? Двухцветный: ?
? ? ? оранжевый, ?
? ? ? синий <5> ?
??????????????????????????????????????????????????????????????????
? <1> Допускается по согласованию с заказчиком. ?
? <2> Допускается окраска передних дверей грузовых автомобилей?
?в цвета декоративных полос. ?
? <3> Для автомобилей "УАЗ" милиции и Госавтоинспекции?
?допускается использование в качестве основного цвета "песочный"?
?с номером 609гл, 610гл. ?
? <4> Для легковых автомобилей и маломестных автобусов ВАИ?
?Минобороны, милиции, Госавтоинспекции и МЧС России допускается?
?использование в качестве основного цвета "светло-серебристый"?
?типа "металлик". ?
? <5> Полоса синего цвета имеет ширину не более 1/4 от ширины?
?декоративной полосы оранжевого цвета и наносится вдоль ее оси?
?симметрии. ?
??????????????????????????????????????????????????????????????????
Таблица 1а
Цветометрические характеристики декоративных полос
??????????????????????????????????????????????????????????????????
? Цвет ? Координаты цветности угловых точек ?Минимальный?
? покрытия ? допустимых цветовых областей ?коэффициент?
? ? ? яркости ?
? ? ? Y , % ?
? ? ? min ?
??????????????????????????????????????????????????????????????????
? Белый ? x ? 0,303 ? 0,368 ? 0,340 ? 0,274 ? 15 ?
? ? у ? 0,300 ? 0,366 ? 0,393 ? 0,329 ? ?
??????????????????????????????????????????????????????????????????
? Красный ? x ? 0,648 ? 0,735 ? 0,629 ? 0,565 ? 2,5 ?
? ? у ? 0,351 ? 0,265 ? 0,281 ? 0,346 ? ?
??????????????????????????????????????????????????????????????????
? Синий ? x ? 0,140 ? 0,244 ? 0,190 ? 0,065 ? 1,0 ?
? ? у ? 0,035 ? 0,210 ? 0,255 ? 0,216 ? ?
??????????????????????????????????????????????????????????????????
? Оранжевый ? x ? 0,558 ? 0,636 ? 0,570 ? 0,506 ? 7,0 ?
? ? у ? 0,352 ? 0,364 ? 0,429 ? 0,404 ? ?
??????????????????????????????????????????????????????????????????
"Примечания. 1. Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативным правовым актом МЧС России, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.
2. На двухцветную декоративную полосу информационные надписи и опознавательные знаки не наносят".
"4.3.4. Содержание информационных надписей и опознавательных знаков - согласно таблице 2.
Таблица 2
Информационные надписи и опознавательные знаки
??????????????????????????????????????????????????????????????????
? Вид оперативной ? Информационная надпись и ?Высота букв,?
? службы ? опознавательный знак ?мм, не менее?
??????????????????????????????????????????????????????????????????
?Скорая медицинская? ? ?
?помощь: ? ? ?
?а) автомобили ?"СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ", ? 60 ?
?линейной службы ?номер больницы, гаража, эмблема ? ?
? ?"Красный Крест" <1> ? ?
? ?????????????????????????????????? ?
?б) автомобили ?"СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ", ? ?
?специализированной?"РЕАНИМАЦИЯ", ? ?
?помощи ?номер больницы, гаража, эмблема ? ?
?(реанимобили) ?"Красный Крест" <1> ? ?
??????????????????????????????????????????????????????????????????
?Пожарная охрана ?Номер пожарной части ? 200 ?
? ???????????????????????????????????????????????
? ?Наименование города, эмблема МЧС? 60 ?
? ?России, буквенно-цифровое ? ?
? ?обозначение автомобиля <2> ? ?
??????????????????????????????????????????????????????????????????
?Милиция ?"МИЛИЦИЯ", буквенно-цифровое ? 60 ?
? ?обозначение автомобиля <3> ? ?
? ?????????????????????????????????? ?
?Госавтоинспекция ?"МИЛИЦИЯ", ? ?
? ?"ГОСАВТОИНСПЕКЦИЯ" <3> ? ?
? ?или ??????????????
? ?"МИЛИЦИЯ", ? 60, ?
? ?"ДПС" <3> ? 200 ?
??????????????????????????????????????????????????????????????????
?Военная ?"ВОЕННАЯ АВТОИНСПЕКЦИЯ", ? 60, ?
?автомобильная ?буквенно-цифровое обозначение ? ?
?инспекция ?автомобиля, ? ?
? ?"ВАИ" <4> ? 200 ?
? ?Геральдический знак - эмблема ? ?
? ?Вооруженных Сил Российской ? ?
? ?Федерации <5> ? ?
??????????????????????????????????????????????????????????????????
?Аварийно-спасате- ?Информационные надписи не ? 60 ?
?льные службы ?регламентируются; эмблема МЧС ? ?
?предотвращения и ?России <6> ? ?
?помощи при ? ? ?
?чрезвычайных ? ? ?
?ситуациях и ? ? ?
?гражданской ? ? ?
?обороны ? ? ?
??????????????????????????????????????????????????????????????????
? <1> Номенклатура дополнительных информационных надписей и?
?опознавательных знаков определяется органами здравоохранения;?
?эмблему "Красный Крест" по ГОСТ 19715 наносят на боковых?
?поверхностях автомобилей в качестве опознавательного знака, а?
?также на крышу симметрично продольной оси транспортного средства?
?в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на?
?крыше автомобиля должна быть не менее яркости декоративных?
?полос, а ее размеры - вписываться в квадрат со стороной не менее?
?400 мм. ?
? <2> На автомобилях и автобусах пожарной охраны размер, место?
?положения и начертание эмблемы МЧС России определяются?
?МЧС России. ?
? <3> На боковые поверхности автомобилей и автобусов?
?допускается также наносить дополнительные надписи (например?
?"ДЕЖУРНАЯ ЧАСТЬ", "ЛАБОРАТОРИЯ КРИМИНАЛИСТИЧЕСКАЯ", "ЛАБОРАТОРИЯ?
?ДОРОЖНАЯ", наименование города), дополнительные знаки,?
?изображение гербов республик в составе Российской Федерации,?
?края, области, автономного образования, городов Москвы и?
?Санкт-Петербурга или геральдического знака (эмблемы)?
?Министерства внутренних дел Российской Федерации. Размеры гербов?
?или геральдического знака не нормируют. ?
? <4> Надпись "ВОЕННАЯ АВТОИНСПЕКЦИЯ" наносят на боковые двери?
?легковых и грузопассажирских автомобилей, маломестных автобусов,?
?а также задние части грузопассажирских автомобилей, маломестных?
?автобусов; надпись "ВАИ" - на капоте и крышке багажника легковых?
?автомобилей, ветровом щитке обтекателя и задние части бокового?
?прицепа к мотоциклам, а также на капоте полноприводных легковых?
?и грузопассажирских автомобилей, маломестных автобусов и боковые?
?двери кабины грузовых автомобилей. Номенклатуру дополнительных?
?информационных надписей, их размеры (за исключением высоты букв)?
?и способы их размещения на транспортном средстве определяет?
?Министерство обороны Российской Федерации. ?
? <5> Геральдический знак - эмблему Вооруженных Сил Российской?
?Федерации наносят на боковые поверхности транспортных средств в?
?качестве опознавательного знака государственной принадлежности.?
?Размеры и место положения геральдического знака определяет?
?Министерство обороны Российской Федерации. ?
? <6> Номенклатуру информационных надписей, их размеры (за?
?исключением высоты букв) и размещение на транспортном средстве?
?утверждает руководитель МЧС России. Эмблему МЧС России наносят?
?на боковые поверхности автомобилей в качестве опознавательных?
?знаков. Эмблему также наносят на крышу симметрично продольной?
?оси транспортного средства в местах, обеспечивающих ее видимость?
?сверху. Яркость эмблемы на крыше автомобиля должна быть не менее?
?яркости декоративных полос, а ее размеры - вписываться в квадрат?
?со стороной не менее 400 мм. ?
??????????????????????????????????????????????????????????????????
"5.3 Самоклеящиеся пленки
5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ Р 41.104
(Приложение 8).
5.3.2 Стойкость самоклеящихся пленок к отслаиванию должна соответствовать [2].
5.3.3 Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам приведена в Приложении Г.
5.3.4 Для пленок со световозвращающим эффектом при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать указанным в таблице 3.
Примечание. Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается изготовителем (поставщиком) пленок.
Таблица 3
Минимальные значения коэффициента световозвращения R'
??????????????????????????????????????????????????????????????????
? Угол ? Угол ? Минимальные значения R' для пленок цвета ?
?наблюдения?падения???????????????????????????????????????????????
? альфа ? бета ? синий ? белый ? красный ? оранжевый ?
? ? 2 ? ? ? ? ?
??????????????????????????????????????????????????????????????????
? 0,20° ? 5° ? 32 ? 400 ? 72 ? 160 ?
? ???????????????????????????????????????????????????????
? ? 30° ? 15 ? 190 ? 34 ? 76 ?
? ???????????????????????????????????????????????????????
? ? 45° ? 8 ? 100 ? 18 ? 40 ?
??????????????????????????????????????????????????????????????????
? 0,33° ? 5° ? 14 ? 170 ? 30 ? 68 ?
? ???????????????????????????????????????????????????????
? ? 30° ? 6 ? 80 ? 14 ? 32 ?
? ???????????????????????????????????????????????????????
? ? 45° ? 3 ? 40 ? 7 ? 16 ?
??????????????????????????????????????????????????????????????????
? 0,50° ? 5° ? 11 ? 140 ? 25 ? 56 ?
? ???????????????????????????????????????????????????????
? ? 30° ? 6 ? 75 ? 14 ? 30 ?
? ???????????????????????????????????????????????????????
? ? 45° ? 4 ? 50 ? 9 ? 20 ?
??????????????????????????????????????????????????????????????????
? 1,00° ? 5° ? 1,4 ? 18 ? 3 ? 7 ?
? ???????????????????????????????????????????????????????
? ? 30° ? - ? 8 ? 1,4 ? 3 ?
? ???????????????????????????????????????????????????????
? ? 45° ? - ? 4 ? - ? 1,5 ?
??????????????????????????????????????????????????????????????????
Подпункт 6.1.2. Заменить слова: "Госстандартом России" на "Федеральным агентством по техническому регулированию и метрологии Российской Федерации".

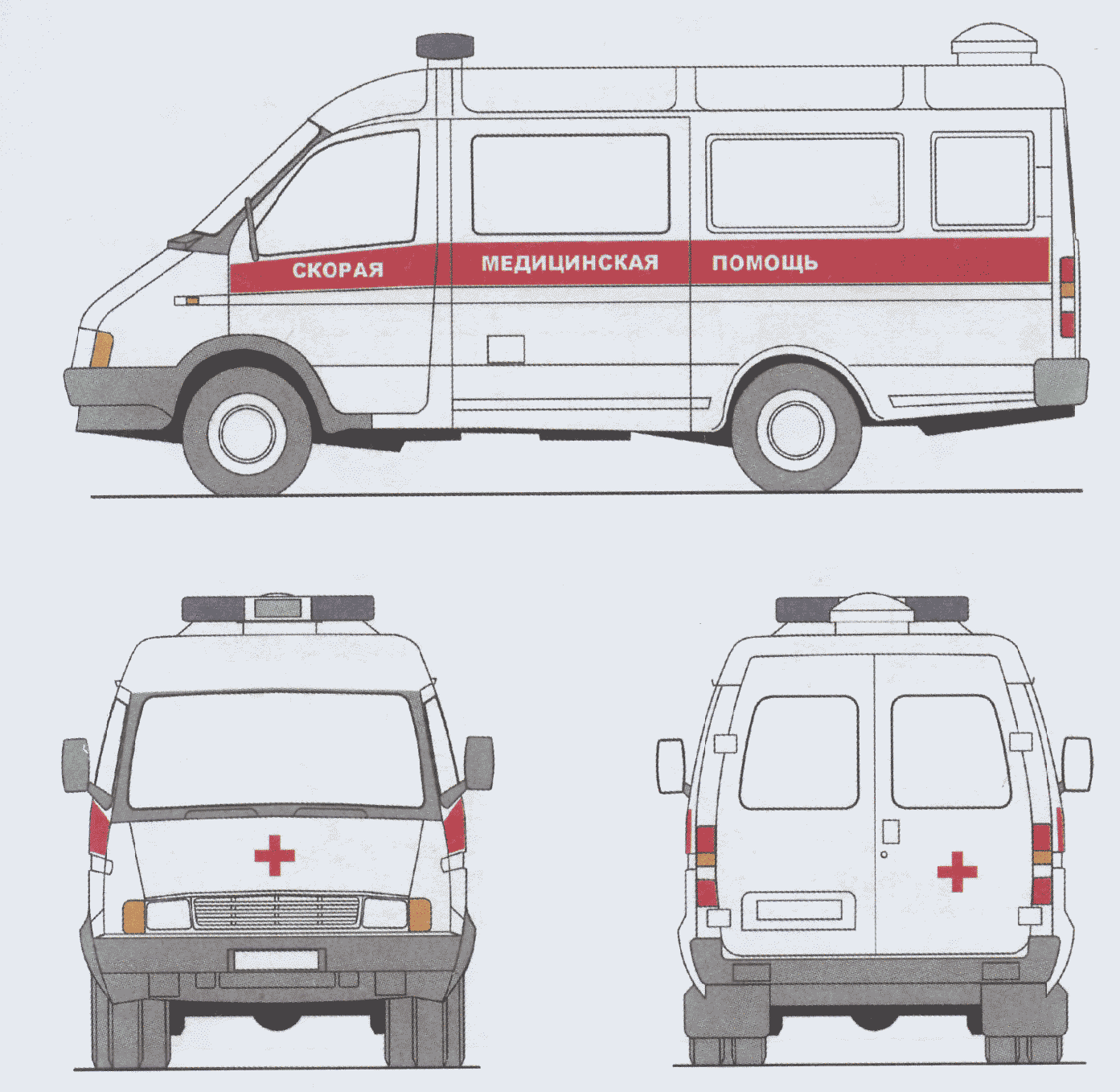

Рисунок А.1. Цветографические схемы автомобилей
скорой медицинской помощи

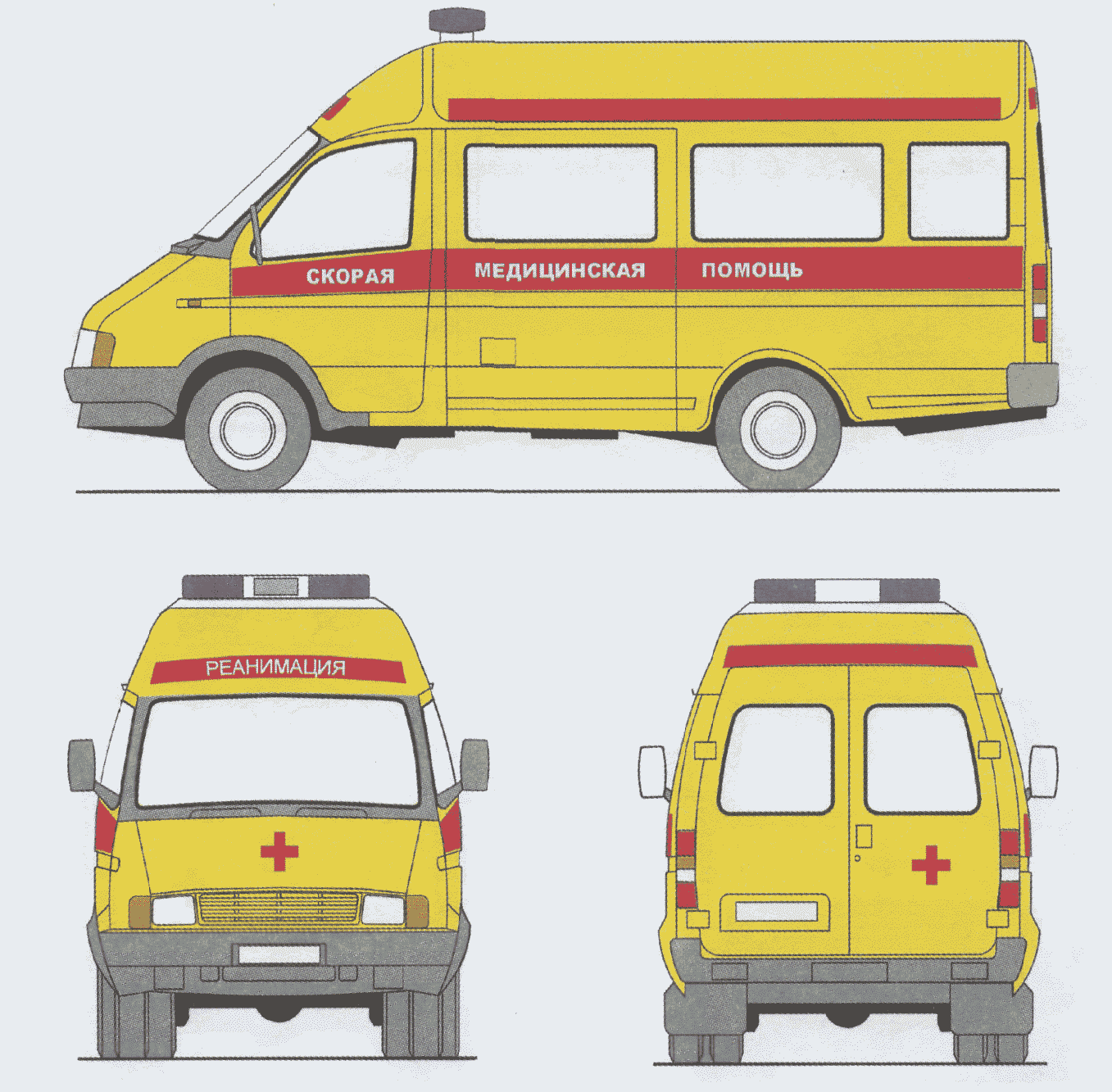

Рисунок А.2. Цветографические схемы автомобилей
скорой медицинской помощи

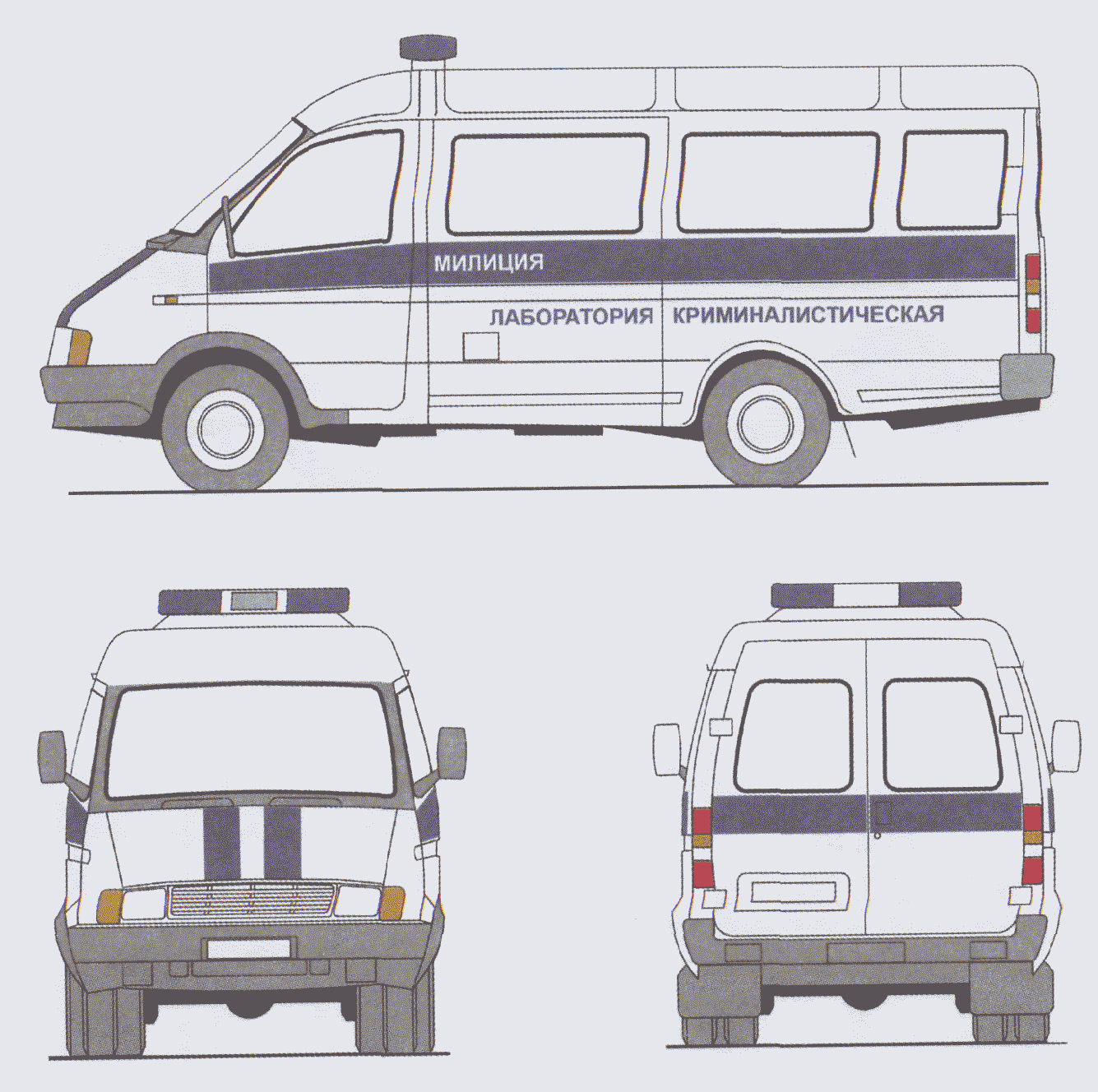

Рисунок А.21. Цветографические схемы транспортных
средств милиции и Госавтоинспекции

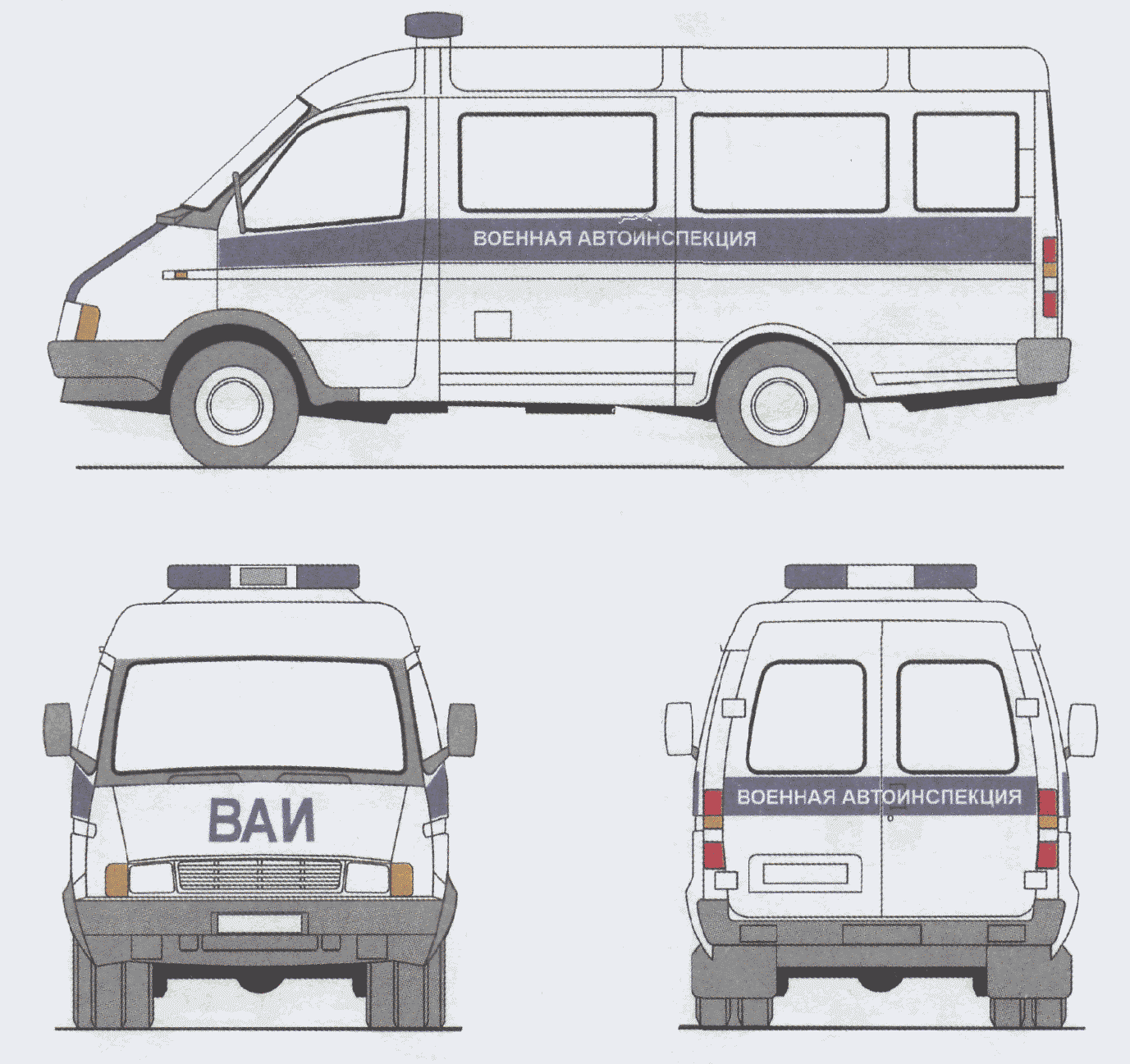

Рисунок А.22. Цветографические схемы автомобилей
Военной автомобильной инспекции
рисунки А.3 -
А.9. Подрисуночные подписи. Заменить слова: "противопожарной службы" на "пожарной охраны";
Стандарт дополнить Приложениями - В - Д:
"Приложение В
(справочное)
ЦВЕТОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ
НАРУЖНЫХ ПОВЕРХНОСТЕЙ ТРАНСПОРТНЫХ СРЕДСТВ
ОПЕРАТИВНЫХ СЛУЖБ И РЕКОМЕНДУЕМЫЕ ЦВЕТА
ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ
???????????????????????????????????????????????????????????????????????????
? Цвет ? Координаты цветности угловых точек ?Минималь-? Номер по ?
?покрытия? допустимых цветовых областей ?ный коэф-? "Картотеке ?
? ? ?фициент ?образцов цвета ?
? ? ?яркости ? лакокрасочных ?
? ? ?Y , % ?материалов" [3]?
? ? ? min ? ?
???????????????????????????????????????????????????????????????????????????
? Белый ? x ? 0,319 ? 0,330 ? 0,335 ? 0,323 ? 35,0 ? 803гл, 805гл, ?
? ? у ? 0,333 ? 0,343 ? 0,343 ? 0,334 ? ? 858гл, 859гл ?
???????????????????????????????????????????????????????????????????????????
? Желтый ? x ? 0,416 ? 0,481 ? 0,491 ? 0,421 ? 32,0 ? 206гл, 209гл, ?
? ? у ? 0,405 ? 0,438 ? 0,428 ? 0,395 ? ? 210гл, 230гл, ?
? ? ? ? ? ? ? ? 231гл, 255гл, ?
? ? ? ? ? ? ? ? 285гл ?
???????????????????????????????????????????????????????????????????????????
?Лимонный? x ? 0,494 ? 0,505 ? 0,519 ? 0,506 ? 40,0 ? 225гл, 239гл, ?
? ? у ? 0,336 ? 0,338 ? 0,323 ? 0,320 ? ? 240гл, 264гл ?
???????????????????????????????????????????????????????????????????????????
?Красный ? x ? 0,382 ? 0,404 ? 0,412 ? 0,384 ? 10,0 ?7гл, 9гл, 11гл,?
? ? у ? 0,418 ? 0,445 ? 0,436 ? 0,416 ? ? 37гл, 42гл, ?
? ? ? ? ? ? ? ? 43гл, 44гл ?
???????????????????????????????????????????????????????????????????????????
? Синий ? x ? 0,224 ? 0,228 ? 0,256 ? 0,237 ? 7,0 ? 436гл, 437гл, ?
? ? у ? 0,251 ? 0,258 ? 0,266 ? 0,244 ? ? 451гл, 452гл, ?
? ? ? ? ? ? ? ? 474гл, 485гл, ?
? ? ? ? ? ? ? ? 486гл ?
???????????????????????????????????????????????????????????????????????????
?Защитный? x ? 0,343 ? 0,352 ? 0,352 ? 0,347 ? 8,0 ? 715гл, 732гл, ?
? ? у ? 0,359 ? 0,374 ? 0,371 ? 0,362 ? ? 733гл, 744гл ?
???????????????????????????????????????????????????????????????????????????
Приложение Г
(обязательное)
СТОЙКОСТЬ САМОКЛЕЯЩИХСЯ ПЛЕНОК К МЕХАНИЧЕСКОЙ
МОЙКЕ И УДАРНЫМ НАГРУЗКАМ
Г.1. Стойкость к механической мойке
Г.1.1. Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 +/- 2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца.
Г.1.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.
Г.2. Стойкость к ударным нагрузкам
Г.2.1. Образец, наклеенный на алюминиевую пластину размерами 75 x 125 x 1,02 мм, подвергают ударной нагрузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13
.
Г.2.2. После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.
Приложение Д
(справочное)
БИБЛИОГРАФИЯ
[1] Retro reflection: Definition and Measurement Publication CIE
54.2-2001
[2] ИСО 8510-1:1990 Клеи. Испытание на отслаивание образца из
склеенных гибкого и жесткого материалов. Часть
1. Отслаивание под углом 90°.
[3] ТУ 6-27-91-2002 "Картотека образцов цвета лакокрасочных
материалов" ЗАО НПК "ЯРЛИ". Зарегистрированы как
средство измерения "Набор мер цвета". Сертификат
RU.E37.003.A N 168742119".
[4] МКО N 54 (1982 г.) Публикация N 54 Международной комиссии по
освещению (МКО) "CIE 54 Retroreflection
Definition and Measurement".
