"Изменение N 1 ГОСТ Р 52644-2006 (ИСО 7411:1984) "Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия"
(утв. и введено в действие Приказом Росстандарта от 17.03.2011 N 30-ст)

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2011 N 30-ст.

Раздел 1 изложить в новой редакции:

&"1. Область применения

Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее - болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе - в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150".&

Раздел 2 дополнить ссылками:

&"ГОСТ Р ИСО 4759-1-2009. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ГОСТ Р ИСО 6157-1-2009. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения";&

ссылки на ГОСТ 1759.1-82, ГОСТ 1759.2-82 и их наименования исключить.

Раздел 3. Первый абзац изложить в новой редакции:

&"Конструкция болтов должна соответствовать указанной на рисунке 1, а размеры болтов соответствовать указанным в таблице 1";&

рисунок 1 заменить новым:

&

Таблица 1. Графы "S", "e", "r" изложить в новой редакции:

&

&

Раздел 4. Таблица 3. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1 (2 раза), ГОСТ 1759.2 на ГОСТ Р ИСО 6157-1.

Раздел 6. Последний пример изложить в новой редакции:

&"Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной l = 75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306:

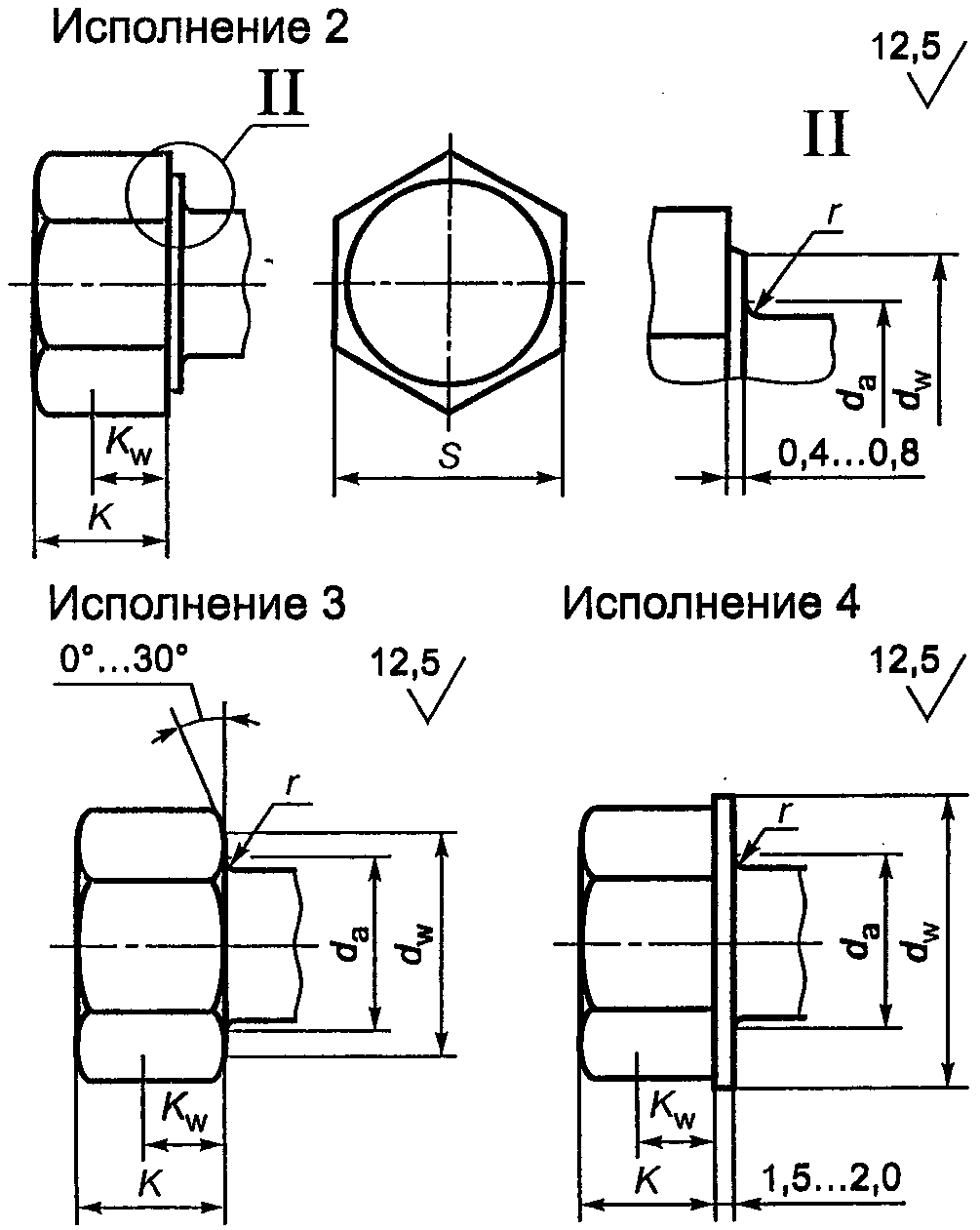

Приложение А. Рисунок А.2 заменить новым:
