"Изменение N 1 к СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах"
(утв. и введено в действие Приказом Минстроя России от 26.12.2019 N 886/пр)
(ред. от 29.01.2021)

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Первый абзац. Заменить слова: "нагрузок, по" на "нагрузок к конструктивным и". Исключить слова: "и конструированию элементов и их соединений,". Дополнить слово: "сейсмостойкость" словами: "при новом строительстве и реконструкции".

Второй абзац. Заменить слово: "сейсмичностью" на "с расчетной сейсмичностью". Дополнить слова: "7, 8 и 9 баллов" словами: "по шкале MSK-64 для районов с нормативной сейсмичностью 6, 7, 8, 9 и более баллов".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Раздел 5. Изложить в новой редакции:

5.1 - 5.8 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.9 Расчет конструкций и оснований зданий и сооружений, проектируемых для строительства в сейсмических районах, должен выполняться на основные и особые сочетания нагрузок с учетом сейсмических воздействий. При расчете зданий и сооружений на особое сочетание нагрузок значения расчетных нагрузок, в соответствии с СП 20.13330, следует умножать на коэффициенты сочетаний, принимаемые по таблице 5.2.

5.10 Исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.11 При расчете зданий и сооружений следует использовать пространственную РДМ.

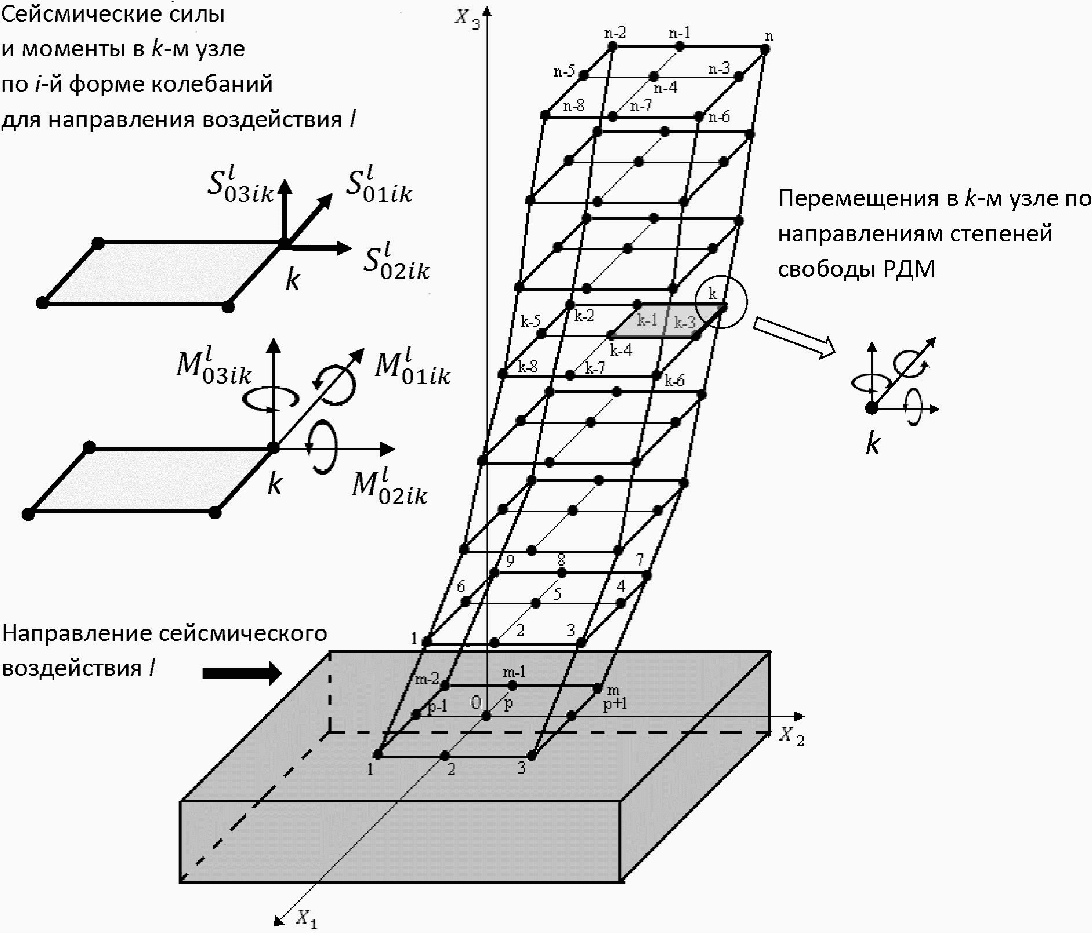

Пространственная РДМ конструкции - дискретная трехмерная модель со множеством степеней свободы. По направлениям степеней свободы задаются обобщенные координаты, описывающие поступательные и угловые перемещения РДМ и однозначно определяющие ее положение в пространстве (например, как на рисунке 5.1).

Движение РДМ при сейсмическом воздействии описывается относительными обобщенными координатами, то есть заданными в подвижной системе координат (оси 0X₁X₂X₃ на рисунке 5.1). При относительном движении на массы РДМ действуют инерционные сейсмические силы и моменты.

Пространственная РДМ обычно моделируется с применением специализированных расчетных комплексов в виде КЭ-модели. В этом случае обобщенные координаты совпадают с глобальными перемещениями в узлах КЭ-модели. На рисунке 5.1 показан наиболее общий случай задания степеней свободы в узле РДМ в виде трех поступательных и трех угловых перемещений.

При расчете ЛСМ сейсмическую нагрузку определяют для каждой из учитываемых собственных форм колебаний. По значениям сейсмической нагрузки, решая статическую задачу, рассчитывают другие параметры динамической реакции (перемещения, деформации, внутренние силовые факторы, напряжения), которые не зависят от времени.

При динамическом расчете во области параметры динамической реакции определяются путем интегрирования дифференциальных уравнений движения и зависят от времени.

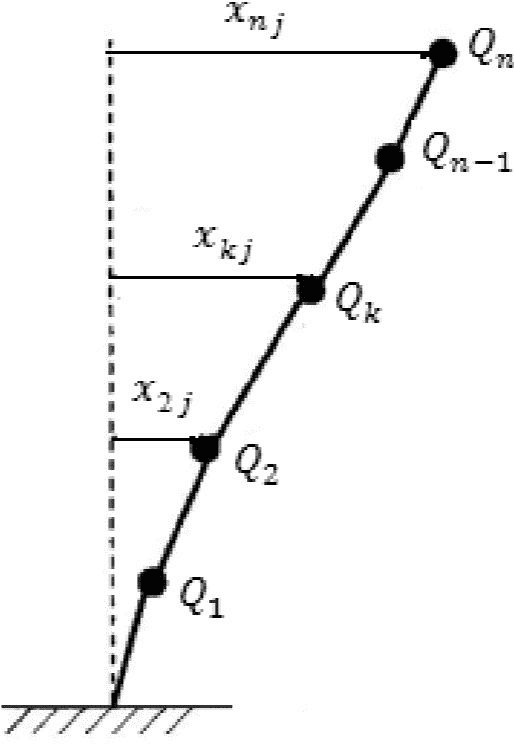

Консольную модель (рисунок 5.2) можно рассматривать как вырожденный частный случай пространственной РДМ, удобный для иллюстрации методов динамики сооружений, в том числе ЛСМ. Для проектирования современных зданий и сооружений консольная модель, как правило, не применяется.

5.12 - 5.17 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.18 Вертикальное направление сейсмического воздействия совместно с горизонтальными направлениями обязательно определяет опасное направление при расчете:

- горизонтальных и наклонных консольных конструкций;

- большепролетных рам, арок, ферм, пространственных покрытий.

5.19 - 5.22 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.23 Для зданий и сооружений, рассчитываемых по пространственной РДМ с шестью степенями свободы в узлах (при несогласованной диагональной матрице масс), при учете только поступательного движения массива грунтового основания для высоких скоростей распространения сейсмических волн (при V_s >= 400 м/с), коэффициенты приведения воздействия к i-й форме колебаний с l-й ориентацией следует определять по формуле

где (j = 1, 2, 3) - направляющие косинусы l-й ориентации вектора ускорения поступательного движения грунтового основания , удовлетворяющие условию

При трех степенях свободы в узлах при (5.9) имеет вид

Примечания

1 Для зданий и сооружений, указанных в позиции 1 таблицы 5.3, для большепролетных зданий и сооружений, высотных сооружений, указанных в позиции 2 таблицы 5.3, при значениях фазовых скоростей распространения сейсмических волн V_s < 400 м/с необходимо учитывать волновой характер сейсмического воздействия.

2 При сейсмичности площадки 8 баллов и более, повышенной только в связи с наличием грунтов категории III, значения сейсмической нагрузки (5.1), (5.2) умножают на коэффициент 0,7, учитывающий нелинейное деформирование грунтов основания при сейсмических воздействиях.

5.24, 5.25 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.26 Для зданий, рассчитываемых по консольной РДМ (см. рисунок 5.2), коэффициенты форм колебаний при поступательном сейсмическом воздействии по одной горизонтальной оси без учета моментов инерции масс уровней (этажей) следует определять как частный случай формул (5.7), (5.9) при j = l = 1, и в виде

где x_ik и x_ip - перемещения k-го и p-го уровня РДМ (этажей здания) по i-й форме собственных колебаний.

5.27 - 5.29 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.30 Конструкции, возвышающиеся над зданием или сооружением и имеющие по сравнению с ним незначительные сечения и массу (парапеты, фронтоны и т.п.), а также крепления памятников, тяжелого оборудования, устанавливаемого на первом этаже, следует рассчитывать с учетом горизонтальной сейсмической нагрузки, вычисленной при значении .

5.31 Исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

5.32 При расчете конструкций на прочность и устойчивость помимо коэффициентов условий работы, принимаемых в соответствии с другими действующими нормативными документами, следует вводить дополнительно коэффициенты условий работы, определяемые по таблицам 5.6 - 5.8. На эти коэффициенты умножают расчетное сопротивление соответствующего материала конструкций.

5.33 Исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункт 6.1.1. Второй абзац. Второе предложение. Исключить.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Дополнить пунктом 6.1.2б в следующей редакции:

Абзац исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Дополнить подразделами 6.2а и 6.2б в следующей редакции:

6.2а - 6.2а.3 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

6.2а.4 Антисейсмические швы следует выполнять путем возведения парных стен и рам либо рамы и стены:

- ширину антисейсмического шва следует назначать по результатам расчетов, при этом ширина шва на каждом рассматриваемом уровне должна быть не менее суммы амплитуд колебаний смежных отсеков здания, в том числе с учетом неравномерных осадок основания;

- при высоте здания или сооружения до 5 м ширина такого шва должна быть не менее 30 мм. Ширину антисейсмического шва здания большей высоты следует увеличивать на 20 мм на каждые 5 м высоты;

- конструкция примыкания отсеков здания или сооружения в зоне антисейсмических швов, в том числе по фасадам и в местах переходов между отсеками, не должна препятствовать их взаимным горизонтальным перемещениям.

6.2а.5 Конструкция перехода между отсеками здания может быть выполнена в виде двух консолей из сопрягающихся блоков с устройством расчетного шва между концами консолей или переходов, надежно соединенных с элементами одного из смежных отсеков. Конструкцией их опирания на элементы другого отсека должны быть обеспечено взаимное расчетное смещение элементов и исключена возможность их обрушения и соударения при сейсмических воздействиях.

6.2б - 6.2б.7 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункт 6.7.2. Примечание. Дополнить предложением в следующей редакции:

"Ее целесообразно использовать для оценки способности пластической работы сечений путем вычисления по полученному расчетному армированию фактических значений относительной высоты сжатой зоны бетона, и проверки выполнения условия .".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункт 6.7.6. Изложить в новой редакции:

"6.7.6 Не допускается использовать в качестве рабочей арматуры, как напрягаемой, так и без предварительного напряжения, арматурный прокат с при расчетной сейсмичности 7 баллов <= 1,08, 8 и 9 баллов <= 1,15, имеющий полное относительное удлинение при максимальном напряжении при расчетной сейсмичности 7 баллов <= 2,5%, 8 баллов <= 5%, 9 баллов <= 7%, а также арматурную проволоку Вр500.".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Дополнить пунктами 6.7.12а - 6.7.12д в следующей редакции:

6.7.12а Исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

6.7.12б Вне критических участков во внецентренно сжатых элементах, а также в изгибаемых элементах, в которых учитывается продольная сжатая арматура, при расчетной сейсмичности 8 и 9 баллов шаг хомутов следует устанавливать по расчету, но не более:

- при R_sc <= 450 МПа - 400 мм, а также 12d_s для вязаных каркасов и 15d_s для сварных каркасов;

- при R_sc > 450 МПа - 300 мм, а также 10d_s для вязаных каркасов и 12d_s для сварных каркасов.

6.7.12в Если общее насыщение внецентренно сжатого элемента продольной арматурой превышает 3%, хомуты следует устанавливать на расстоянии не более 8d_s не более 250 мм.

В вязаных каркасах концы хомутов необходимо загибать вокруг стержня продольной арматуры в направлении центра тяжести сечения и заводить их внутрь бетонного ядра не менее чем на 6d_s1 хомута, считая от оси продольного стержня.

В угловых стержнях угол заведения должен быть 30° - 60°.

В местах стыкования внахлестку без сварки арматуры внецентренно сжатых элементов шаг хомутов S должен быть, мм, не более:

где h - минимальный размер поперечного сечения, мм.

6.7.12г, 6.7.12д Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункт 6.10.2. Первый абзац. Заменить показатель: "не менее 0,05%" на "не менее 0,1%".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункт 6.11.8. Изложить в новой редакции:

"6.11.8 Следует предусматривать конструктивное армирование по полю стен вертикальной и горизонтальной арматурой площадью сечения у каждой плоскости стены не менее 0,1% площади соответствующего сечения стены, в пересечениях стен, местах резкого изменения толщины стены, у граней проемов - арматурой площадью сечения не менее 2 см², объединенной замкнутым хомутом с шагом не более 400 мм.".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Изложить в новой редакции:

8.1 Положения настоящего раздела распространяются на проектирование, строительство новых и реконструируемых напорных и безнапорных ГТС в сейсмических районах: плотин, дамб, водоприемников, поверхностных и донных водосбросов, каналов, гидротехнических туннелей, напорных трубопроводов, сооружений на деривационных трактах, шлюзов, судоподъемников, направляющих и причальных сооружений, рыбопропускных сооружений, берегоукрепительных сооружений, причальных пирсов и стенок, волноломов, доков, подземных сооружений гидроэлектрических станций, ГТС тепловых и атомных станций, а также сооружений, возводимых на шельфе.

8.2 Настоящий раздел устанавливает требования для ГТС, размещаемых или расположенных в районах с нормативной сейсмичностью I^nor, равной 6 баллам и более по карте C (со средним периодом повторяемости воздействия один раз в 5000 лет) комплекта карт ОСР-2016.

8.3 Для обеспечения сейсмостойкости проектируемых, строящихся и эксплуатируемых ГТС требуется:

- выполнение комплекса расчетов по оценке прочности и устойчивости сооружений и их элементов с учетом взаимодействия ГТС с основанием и водохранилищем;

- применение конструктивных решений и материалов, повышающих сейсмостойкость ГТС;

- проведение на стадии проектирования водоподпорных сооружений классов I и II и МНГС исследований с задачей установления исходной и расчетной сейсмичности площадки строительства, наличия опасных процессов и явлений, связанных с сейсмичностью, определения расчетных сейсмических воздействий, получение, при необходимости, набора акселерограмм для этих воздействий;

- включение в проекты водоподпорных сооружений классов I и II отдельного раздела о проведении в процессе эксплуатации сооружения мониторинга опасных геодинамических явлений;

- обследование состояния ГТС и их оснований после каждого перенесенного землетрясения интенсивностью 5 баллов и более.

8.4 Исключен. - Приказ Минстроя России от 29.01.2021 N 27/пр.

8.5 При проектировании ГТС для определения нормативной сейсмичности района строительства необходимо использовать систему нормативных карт ОСР-2016 либо список населенных пунктов Российской Федерации, расположенных в сейсмических районах согласно приложению А. При этом используют карту:

- ОСР-2016-C - при расчете на МРЗ водоподпорных сооружений классов I, II и III;

- ОСР-2016-B - при расчете на МРЗ водоподпорных сооружений класса IV и безнапорных ГТС;

- ОСР-2016-A - при расчете на ПЗ ГТС всех классов и видов.

8.6 - 8.8 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Дополнить подраздел 9.1 пунктами 9.1.2 - 9.1.6 в следующей редакции:

"9.1.2 Эффективность средств огнезащиты оценивают по ГОСТ Р 53292 и ГОСТ Р 53295. Пределы огнестойкости строительных конструкций с огнезащитой и их класс пожарной опасности устанавливают по ГОСТ 30247.0 и ГОСТ 30403. При этом применяемые средства огнезащиты должны обеспечивать:

- выполнение несущими конструкциями зданий и сооружений их несущих функций (признак R) после сейсмического воздействия на них, без ограничения требований по признакам E и I, при температурном воздействии по стандартному температурному режиму по ГОСТ 30247.0 или иным режимам (углеводородный, альтернативный, реальный). При этом допускается снижение предела огнестойкости несущих конструкций зданий и сооружений не более чем в два раза после расчетного сейсмического воздействия при условии, что до момента ввода таких объектов в режим нормальной эксплуатации после землетрясения будут обеспечены проектные значения огнестойкости;

- сохранность прочностных характеристик несущих конструкций зданий и сооружений повышенного уровня сейсмической безопасности на уровне, достаточном, чтобы выдержать повторные толчки интенсивностью воздействия в два раза меньше, чем происшедшее расчетное землетрясение, и возможное одновременное воздействие пожара. Для наиболее ответственных несущих конструкций допускается применять преимущественно огнезащиту материалами, обеспечивающими их надежную адгезию или крепление к защищаемой конструкции и сохранение огнезащитных свойств для дальнейшей эксплуатации.

9.1.3 - 9.1.6 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Пункты 9.2.1 - 9.2.9. Изложить в новой редакции:

9.2.1 - 9.2.8 Исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

9.2.9 Жесткая заделка труб при проходке трубопроводов установок, устройств пожаротушения через строительные конструкции стены (стены, перегородки, перекрытия и др.) не допускается. Размеры отверстий для пропусков труб через стены должны обеспечивать в стене зазор вокруг трубы не менее 0,2 м. Зазор следует заполнять эластичным негорючим материалом, обеспечивающим предел огнестойкости не ниже, чем у основной конструкции.".

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Приложение А. Изложить в новой редакции: - изменение исключено. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Приложения Б - Г. Исключить. - изменение исключено. - Приказ Минстроя России от 29.01.2021 N 27/пр.

Абзацы исключены. - Приказ Минстроя России от 29.01.2021 N 27/пр.
