"Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей"
(утв. Приказом Росстандарта от 27.03.2025 N 609)

1.1 Настоящая государственная поверочная схема (далее - ГПС) распространяется на средства измерений удельной электрической проводимости (далее - УЭП) нефтепродуктов и углеводородов в диапазоне от 1·10^-12 до 1·10^-8 См/м, средства измерений УЭП жидкостей в диапазоне от 1·10^-7 до 2·10² См/м и устанавливает порядок передачи единицы УЭП жидкостей от государственного первичного эталона (далее - ГПЭ) и эталонов, заимствованных из других государственных поверочных схем, этим средствам измерений при помощи рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

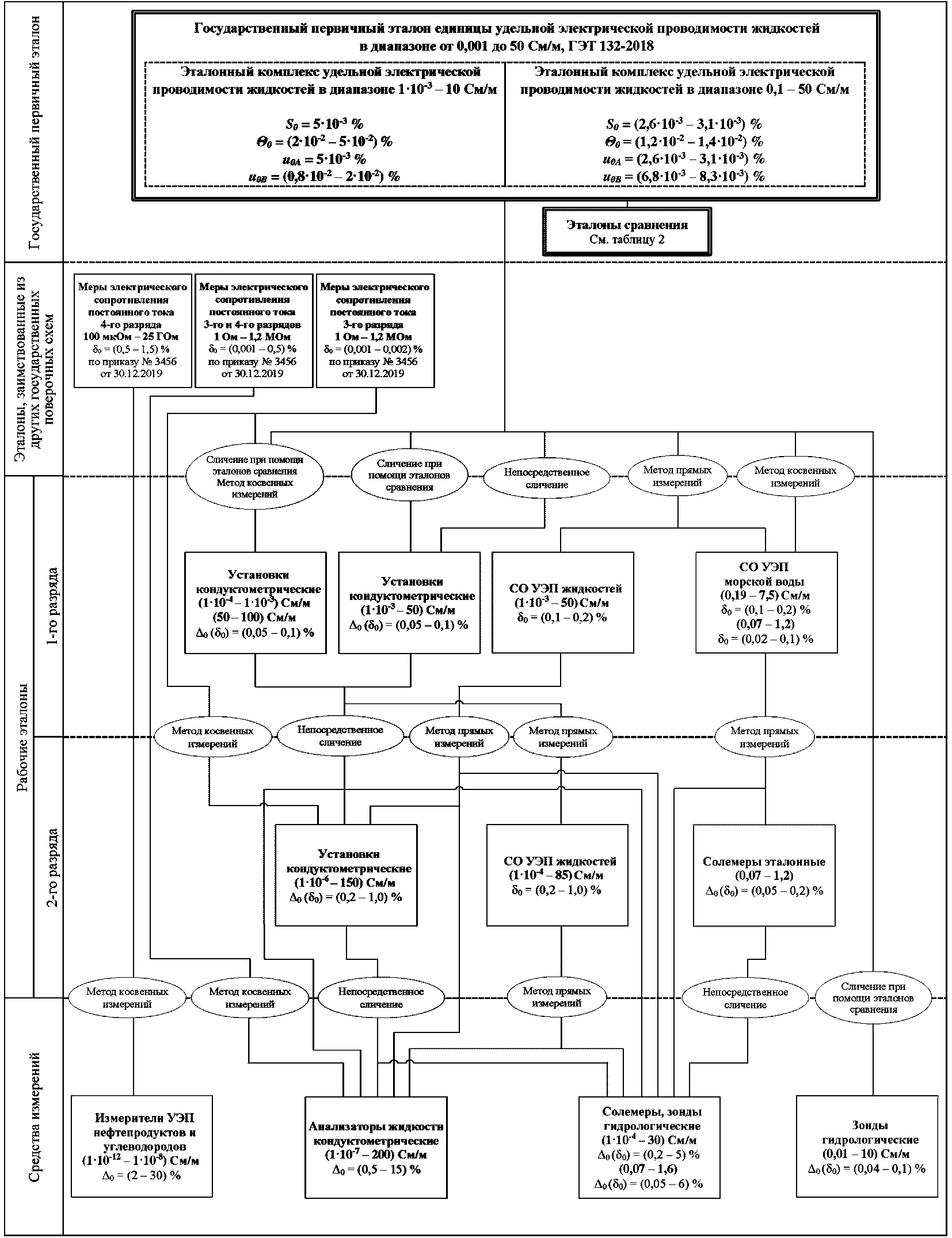

1.2 Графическая часть ГПС представлена в приложении А.

2.1 Государственный первичный эталон состоит из двух эталонных комплексов: эталонного комплекса в части диапазона от 0,001 до 10 См/м, содержащегося и применяющегося в ФГУП "ВНИИФТРИ", и эталонного комплекса в части диапазона от 0,1 до 50 См/м, содержащегося и применяющегося в ФГУП "ВНИИМ им. Д.И. Менделеева".

Эталонные комплексы в части диапазона от 0,001 до 10 См/м и в части диапазона от 0,1 до 50 См/м состоят из установок на основе кондуктометрических ячеек.

2.2 Диапазон значений УЭП, в котором воспроизводится единица, составляет от 0,001 до 50 См/м.

2.3 Государственный первичный эталон обеспечивает воспроизведение единицы величины с показателями точности, приведенными в таблице 1.

2.4 ГПЭ применяют для передачи единицы УЭП жидкостей рабочим эталонам 1-го разряда:

кондуктометрическим установкам в диапазоне измерений от 1·10^-3 до 50 См/м методом непосредственного сличения и методом сличения при помощи эталонов сравнения, изготовленных на эталонных комплексах ГПЭ (далее - эталонов сравнения), в диапазоне измерений от 1·10^-4 до 1·10^-3 См/м и в диапазоне измерений от 50 до 100 См/м методом сличения при помощи эталонов сравнения совместно с косвенным методом с применением эталонов, заимствованных из других государственных поверочных схем (однозначных и многозначных мер электрического сопротивления постоянного тока);

стандартным образцам (далее - СО) УЭП жидкостей методом прямых измерений;

СО УЭП морской воды методами косвенных и прямых измерений,

а также средствам измерений - зондам гидрологическим, в том числе многопараметрическим, гидрофизикохимическим, гидрохимическим (далее - зондам гидрологическим) методом сличения при помощи эталонов сравнения.

Метрологические характеристики эталонов сравнения приведены в таблице 2.

Эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единицы УЭП жидкостей методом косвенных измерений:

рабочим эталонам 1-го разряда - кондуктометрическим установкам в диапазоне измерений УЭП от 1·10^-4 до 1·10^-3 См/м включ. и в диапазоне измерений УЭП св. 50 до 100 См/м (в соответствии с п. 2.4);

рабочим эталонам 2-го разряда - кондуктометрическим установкам, в том числе кондуктометрам эталонным и лабораторным, в диапазонах измерений УЭП от 1·10^-6 до 1·10^-4 См/м включ. и св. 30 до 150 См/м <1>;

анализаторам жидкости кондуктометрическим, в том числе кондуктометрам, а также многопараметрическим анализаторам, концентратомерам и анализаторам общего солесодержания, имеющим измерительный канал УЭП (далее - анализаторам жидкости кондуктометрическим), в диапазонах измерений УЭП от 1·10^-7 до 1·10^-4 См/м включ. и св. 30 до 200 См/м <2>;

измерителям УЭП нефтепродуктов и углеводородов <2>.

--------------------------------

<1> При наличии технической возможности подключения мер электрического сопротивления ко вторичному преобразователю, а также при наличии в паспорте на эталон или в описании типа средства измерений нормированных значений погрешности определения кондуктивной постоянной первичного преобразователя (датчика) и погрешности вторичного преобразователя.

<2> При наличии технической возможности подключения мер электрического сопротивления ко вторичному преобразователю, а также при наличии в описании типа средства измерений нормированных значений погрешности определения кондуктивной постоянной первичного преобразователя (датчика) и погрешности вторичного преобразователя.

Однозначные и многозначные меры электрического сопротивления постоянного тока - рабочие эталоны 4-го разряда по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии N 3456 от 30.12.2019.

Однозначные и многозначные меры электрического сопротивления постоянного тока - рабочие эталоны 3-го разряда по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии N 3456 от 30.12.2019.

4.1 Рабочие эталоны 1-го разряда

4.1.1 В качестве рабочих эталонов 1-го разряда применяют:

установки кондуктометрические в диапазоне измерений УЭП от 1·10^-4 до 100 См/м;

СО УЭП жидкостей в интервале аттестованных значений УЭП от 1·10^-3 до 50 См/м;

СО УЭП морской воды в интервале аттестованных значений УЭП от 0,19 до 7,5 См/м (в интервале аттестованных значений относительной электрической проводимости <3> от 0,07 до 1,2).

--------------------------------

<3> Относительная электрическая проводимость (здесь и далее) является безразмерной величиной, определяемая в соответствии с ГСССД 77-84 Таблицы стандартных справочных данных. Морская вода. Шкала практической солености 1978 г. Интервал аттестованных значений относительной электрической проводимости СО УЭП морской воды от 0,07 до 1,2 соответствует диапазону значений практической солености от 2 до 42 ПЕС.

4.1.2 Предел допускаемых относительных погрешностей (доверительные границы относительных погрешностей при доверительной вероятности 0,95) должен не превышать значения, указанные в таблице 3.

4.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы УЭП жидкостей:

рабочим эталонам 2-го разряда:

установкам кондуктометрическим, в том числе кондуктометрам эталонным и лабораторным, в диапазоне измерений от 1·10^-4 до 100 См/м методом непосредственного сличения, в диапазоне измерений от 1·10^-3 до 50 См/м включ. методом прямых измерений;

солемерам эталонным методом прямых измерений;

СО УЭП жидкостей методом прямых измерений;

средствам измерений:

анализаторам жидкости кондуктометрическим в диапазоне измерений от 1·10^-3 до 50 См/м методом прямых измерений, в диапазоне измерений от 1·10^-4 до 100 См/м методом непосредственного сличения;

солемерам, зондам гидрологическим методом непосредственного сличения, в диапазоне измерений УЭП от 1·10^-3 до 30 См/м методом прямых измерений, в диапазоне измерений УЭП от 0,19 до 7,5 См/м и в диапазоне измерений относительной электрической проводимости от 0,07 до 1,2 методом прямых измерений.

4.1.4 Соотношение предела допускаемой погрешности (доверительных границ погрешности) рабочего эталона 1-го разряда и предела допускаемой погрешности (доверительных границ погрешности) рабочего эталона 2-го разряда должно быть не более 0,5 (1:2).

4.2 Рабочие эталоны 2-го разряда

4.2.1 В качестве рабочих эталонов 2-го разряда применяют:

установки кондуктометрические, в том числе кондуктометры эталонные и лабораторные, в диапазоне измерений УЭП от 1·10^-6 до 150 См/м;

СО УЭП жидкостей в интервале аттестованных значений УЭП от 1·10^-4 до 85 См/м;

солемеры эталонные в диапазоне измерений относительной электрической проводимости от 0,07 до 1,2.

4.2.2 Предел допускаемых относительных погрешностей (доверительные границы относительных погрешностей при доверительной вероятности 0,95) должен не превышать значения, указанные в таблице 4.

4.2.3 Рабочие эталоны 2-го разряда применяют для поверки:

анализаторов жидкости кондуктометрических в диапазоне измерений УЭП св. 1·10^-6 до 150 См/м включ. методом непосредственного сличения, в диапазоне измерений УЭП от 1·10^-4 до 85 См/м методом прямых измерений;

солемеров и зондов гидрологических методом непосредственного сличения и методом прямых измерений.

4.2.4 Соотношение предела допускаемой погрешности (доверительных границ погрешности) рабочего эталона 2-го разряда и предела допускаемой погрешности (доверительных границ погрешности) средства измерений должно быть не более 0,5 (1:2).

5.1 В качестве средств измерений применяют:

измерители УЭП нефтепродуктов и углеводородов в диапазоне измерений УЭП от 1·10^-12 до 1·10^-8 См/м;

анализаторы жидкости кондуктометрические в диапазоне измерений УЭП от 1·10^-7 до 200 См/м;

солемеры, зонды гидрологические в диапазоне измерений УЭП от 1·10^-4 до 30 См/м и в диапазоне измерений относительной электрической проводимости 0,07 до 1,6 <4>.

--------------------------------

<4> Для средств измерений, для которых наряду с диапазонами измерений УЭП и (или) относительной электрической проводимости нормированы диапазоны измерений практической солености, пересчет результатов измерений УЭП и (или) относительной электрической проводимости в единицы практической солености (и обратный пересчет) осуществляется в соответствии с положениями ГСССД 77-84. Таблицы стандартных справочных данных. Морская вода. Шкала практической солености 1978 г. в диапазоне единиц практической солености от 2 до 42 ПЕС. Вне указанного диапазона значений практической солености пересчет результатов измерений осуществляется по методикам измерений, аттестованным в установленном порядке.

5.2 Предел допускаемых относительных погрешностей (доверительные границы относительных погрешностей при доверительной вероятности 0,95) должен не превышать значения, указанные в таблице 5.

5.3 Соотношение предела допускаемой погрешности (доверительных границ погрешности) рабочих эталонов 2-го разряда и предела допускаемой погрешности (доверительных границ погрешности) средств измерений должно быть не более 0,5 (1:2).
