"Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм"
(утв. Приказом Росстандарта от 28.12.2024 N 3157)

1.1 Настоящая государственная поверочная схема распространяется на средства измерений спектральной плотности энергетической яркости (далее - СПЭЯ) и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм и устанавливает порядок передачи единицы СПЭЯ - ватт на стерадиан-кубический метр Вт/(ср·м³) и относительного спектрального распределения мощности излучения - относительные единицы, от Государственного первичного специального эталона единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм этим средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

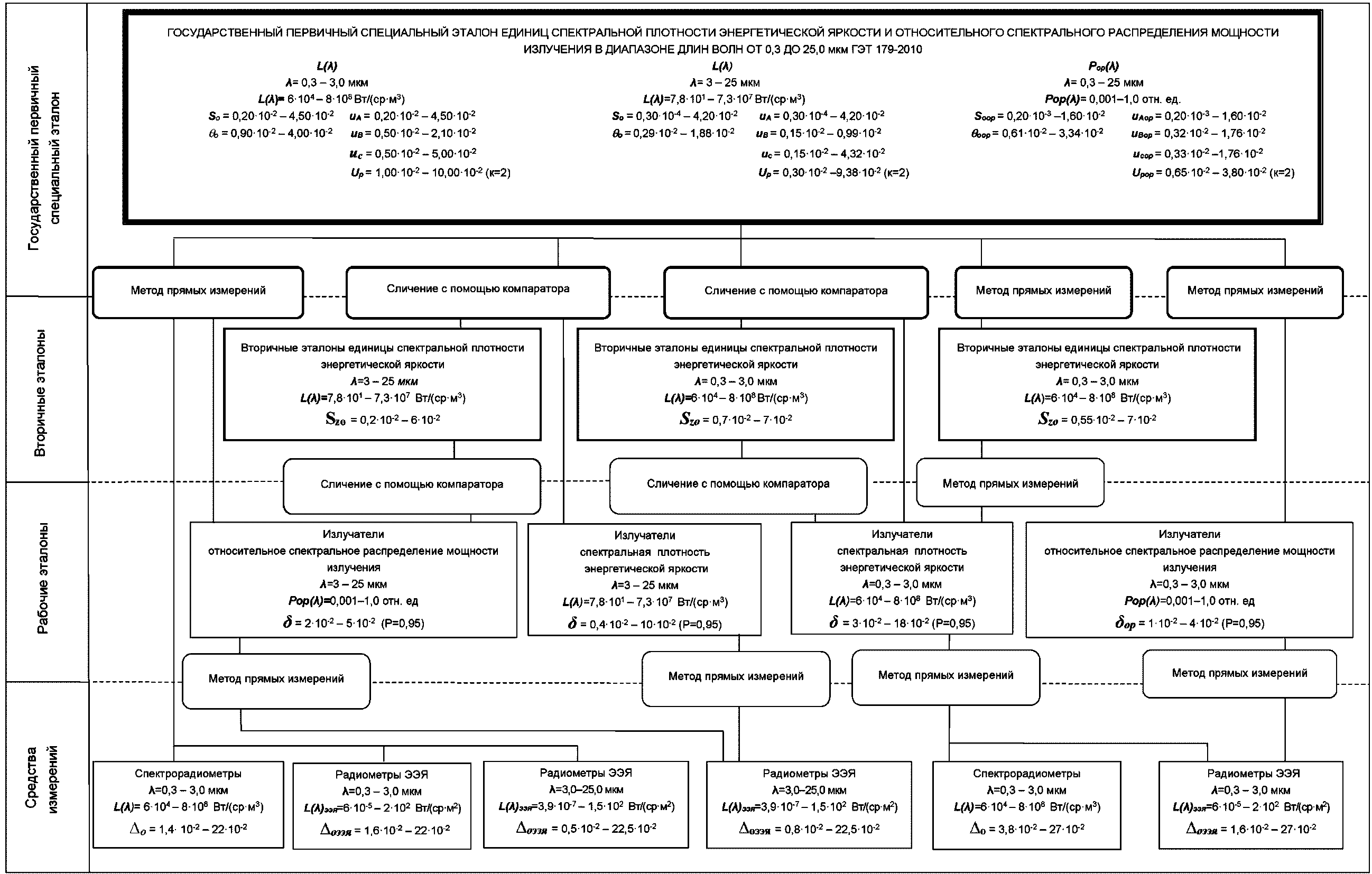

1.2 Чертеж государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм представлен в приложении А.

2.1 Государственный первичный специальный эталон (далее - ГПСЭ) единиц спектральной плотности энергетической яркости и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм предназначен для воспроизведения и хранения единицы СПЭЯ.

2.2 В состав ГПСЭ входят следующие технические средства:

абсолютный криогенный радиометр;

излучатели (модели черного тела, протяженный диффузный источник излучения, монохроматический источник излучения) с системами автоматического регулирования и комплексами измерения температуры излучателей;

компараторы;

системы регистрации и обработки информации.

2.3 Диапазоны СПЭЯ, в которых Государственный первичный специальный эталон воспроизводит единицу, составляют от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм и от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм; относительного спектрального распределения мощности излучения - от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 0,3 до 25 мкм.

2.4 Государственный первичный специальный эталон обеспечивает воспроизведение:

1) единицы СПЭЯ:

в диапазоне длин волн от 0,3 до 3,0 мкм со средним квадратическим отклонением (СКО) результата измерений S_о (при 10 независимых измерениях); неисключенной систематической погрешностью (НСП) , не превышающими значений, приведенных в таблице 1, и стандартными неопределенностями, оцениваемыми по типам A и B u_A и u_B; суммарной стандартной неопределенностью u_c и расширенной неопределенностью U_p (для коэффициента охвата k = 2 при уровне доверительной вероятности P = 0,95), не превышающими значений, приведенных в таблице 2 для диапазона значений СПЭЯ от 6·10⁴ до 8·10⁸ Вт/(ср·м³) и

в диапазоне длин волн от 3 до 25 мкм для диапазона значений СПЭЯ от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³).

2) единицы относительного спектрального распределения мощности ОР:

в диапазоне длин волн от 0,3 до 25,0 мкм со средним квадратическим отклонением (СКО) результата измерений S_оор (при 10 независимых измерениях); неисключенной систематической погрешностью (НСП) , не превышающими значений, приведенных в таблице 1, и стандартными неопределенностями, оцениваемыми по типам A и B u_Aор и u_Bор; суммарной стандартной неопределенностью u_сор и расширенной неопределенностью U_рор (для коэффициента охвата k = 2 при уровне доверительной вероятности P = 0,95), не превышающими значений, приведенных в таблице 2 для диапазона значений относительного спектрального распределения мощности от 0,001 до 1,0 отн. ед.

2.5 Государственный первичный специальный эталон применяют для передачи единицы СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм вторичным эталонам, рабочим эталонам, спектрорадиометрам и радиометрам эффективной энергетической яркости (ЭЭЯ) методом прямых измерений и сличением с помощью компаратора.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм допускаемое соотношение показателей точности ГПСЭ и вторичных эталонов, ГПСЭ и рабочих эталонов, ГПСЭ и поверяемых по ним средств измерений должно быть не более 1:2,6.

3.1 В качестве вторичных эталонов единицы СПЭЯ в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм применяют широкоапертурные излучатели (протяженные диффузные источники) и спектрорадиометры с комплексом измерительной и вспомогательной аппаратуры.

3.2 Средние квадратические отклонения S_zо результатов сличений вторичных эталонов единицы СПЭЯ с первичным специальным эталоном в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 0,55·10^-2 до 7,0·10^-2.

3.3 В качестве вторичных эталонов единицы СПЭЯ в диапазоне измерений от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм применяют модели черных, в том числе излучатели на точке плавления галлия, с комплексом измерительной и вспомогательной аппаратуры.

3.4 Средние квадратические отклонения S_zоор результатов сличений вторичных эталонов единицы СПЭЯ с первичным специальным эталоном в диапазоне длин волн от 3 до 25 мкм составляют от 0,2·10^-2 до 6,0·10^-2.

3.5 Вторичные эталоны применяют для передачи единицы СПЭЯ рабочим эталонам методом прямых измерений и сличением с помощью компаратора.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм допускаемое соотношение показателей точности вторичных эталонов и рабочих эталонов должно быть не более 1:2,6.

4.1 В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм применяют широкоапертурные излучатели (протяженные диффузные источники) с комплексом измерительной и вспомогательной аппаратуры.

4.2 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 3·10^-2 до 18·10^-2.

4.3 В качестве рабочих эталонов единицы СПЭЯ в диапазоне измерений от 7,8·10¹ до 7,3·10⁷ Вт/(ср·м³) в диапазоне длин волн от 3 до 25 мкм применяют широкоапертурные излучатели (модели черного тела) с комплексом измерительной и вспомогательной аппаратуры.

4.4 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов единицы СПЭЯ излучения в диапазоне длин волн от 3 до 25 мкм составляют от 0,4·10^-2 до 10·10^-2.

4.5 В качестве рабочих эталонов единицы относительного спектрального распределения мощности излучения применяют широкоапертурные излучатели (монохроматические источники излучения с перестраиваемой длиной волны) в диапазоне значений от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 0,3 до 3,0 мкм с комплексом измерительной и вспомогательной аппаратуры.

4.6 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 3,0 мкм составляют от 1·10^-2 до 4·10^-2.

4.7 В качестве рабочих эталонов единицы относительного спектрального распределения мощности излучения применяют широкоапертурные излучатели (монохроматические источники излучения с перестраиваемой длиной волны) в диапазоне значений от 0,001 до 1,0 отн. ед. в диапазоне длин волн от 3 до 25 мкм с комплексом измерительной и вспомогательной аппаратуры.

4.8 Доверительные погрешности (при доверительной вероятности 0,95) рабочих эталонов относительного спектрального распределения мощности излучения в диапазоне длин волн от 3 до 25 мкм составляют от 2·10^-2 до 5·10^-2.

4.9 Рабочие эталоны применяют для передачи единиц СПЭЯ и относительного спектрального распределения мощности излучения средствам измерений методом прямых измерений.

При передаче единиц СПЭЯ и относительного спектрального распределения мощности излучения в диапазоне длин волн от 0,3 до 25,0 мкм допускаемое соотношение показателей точности рабочих эталонов и поверяемых по ним средств измерений должно быть не более 1:2,6.

5.1 В качестве средств измерений СПЭЯ применяют спектрорадиометры в диапазоне измерений от 6·10⁴ до 8·10⁸ Вт/(ср·м³) в диапазоне длин волн от 0,3 до 3,0 мкм.

5.2 Пределы допускаемых относительных погрешностей средств измерений СПЭЯ составляют от 1,4·10^-2 до 27·10^-2.

5.3 В качестве средств измерений эффективной энергетической яркости ЭЭЯ применяют радиометры ЭЭЯ в диапазоне измерений от 3,9·10^-7 до 1,5·10² Вт/(ср·м²) в диапазоне длин волн от 3 до 25 мкм.

5.4 Пределы допускаемых относительных погрешностей средств измерений ЭЭЯ составляют от 0,5·10^-2 до 22,5·10^-2.

5.5 В качестве средств измерений ЭЭЯ применяют радиометры ЭЭЯ в диапазоне измерений от 6,0·10^-5 до 2,0·10² Вт/(ср·м²) в диапазоне длин волн от 0,3 до 3,0 мкм.

5.6 Пределы допускаемых относительных погрешностей средств измерений ЭЭЯ составляют от 1,6·10^-2 до 27·10^-2.

Обозначения: - спектральная плотность энергетической яркости; - относительное спектральное распределение мощности излучения; - эффективная энергетическая яркость; длина волны

Показатели точности и неопределенности для: : S₀ - среднее квадратичное отклонение; - неисключенная систематическая погрешность; неопределенности: по типу A - u_A, по типу B - u_B, суммарная стандартная неопределенность - u_с, расширенная неопределенность - U_р (k = 2); S_zо - суммарная погрешность; - предел допускаемых значений доверительных границ при P = 0,95, - предел допускаемой относительной погрешности, СПЭЯ, - предел допускаемой относительной погрешности ЭЭЯ.

Показатели точности и неопределенности для: : S_0ОР - среднее квадратичное отклонение; - неисключенная систематическая погрешность; неопределенности: по типу A - u_AОР, по типу B - u_BОР, суммарная стандартная неопределенность - u_сОР, расширенная неопределенность - U_рор (k = 2); - предел допускаемых значений доверительных границ при P = 0,95.
