"Государственная поверочная схема для средств измерений звукового давления в воздушной среде и аудиометрических шкал"
(утв. Приказом Росстандарта от 21.02.2025 N 354)

Настоящая государственная поверочная схема распространяется на средства измерений звукового давления в воздушной среде в диапазоне измерений от 2·10^-4 до 8000 Па в диапазоне частот от 0,01 Гц до 150 кГц и средства измерений по аудиометрическим шкалам в диапазоне уровней прослушивания от минус 10 до плюс 120 дБ в диапазоне частот от 125 Гц до 16 кГц, устанавливает порядок передачи единицы звукового давления в воздушной среде (паскаля) и аудиометрических шкал измерений при воздушном и костном звукопроведении (децибел относительно опорных пороговых уровней) от государственного первичного эталона единицы звукового давления в воздушной среде и аудиометрических шкал этим средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности, методов передачи единицы величины и шкал.

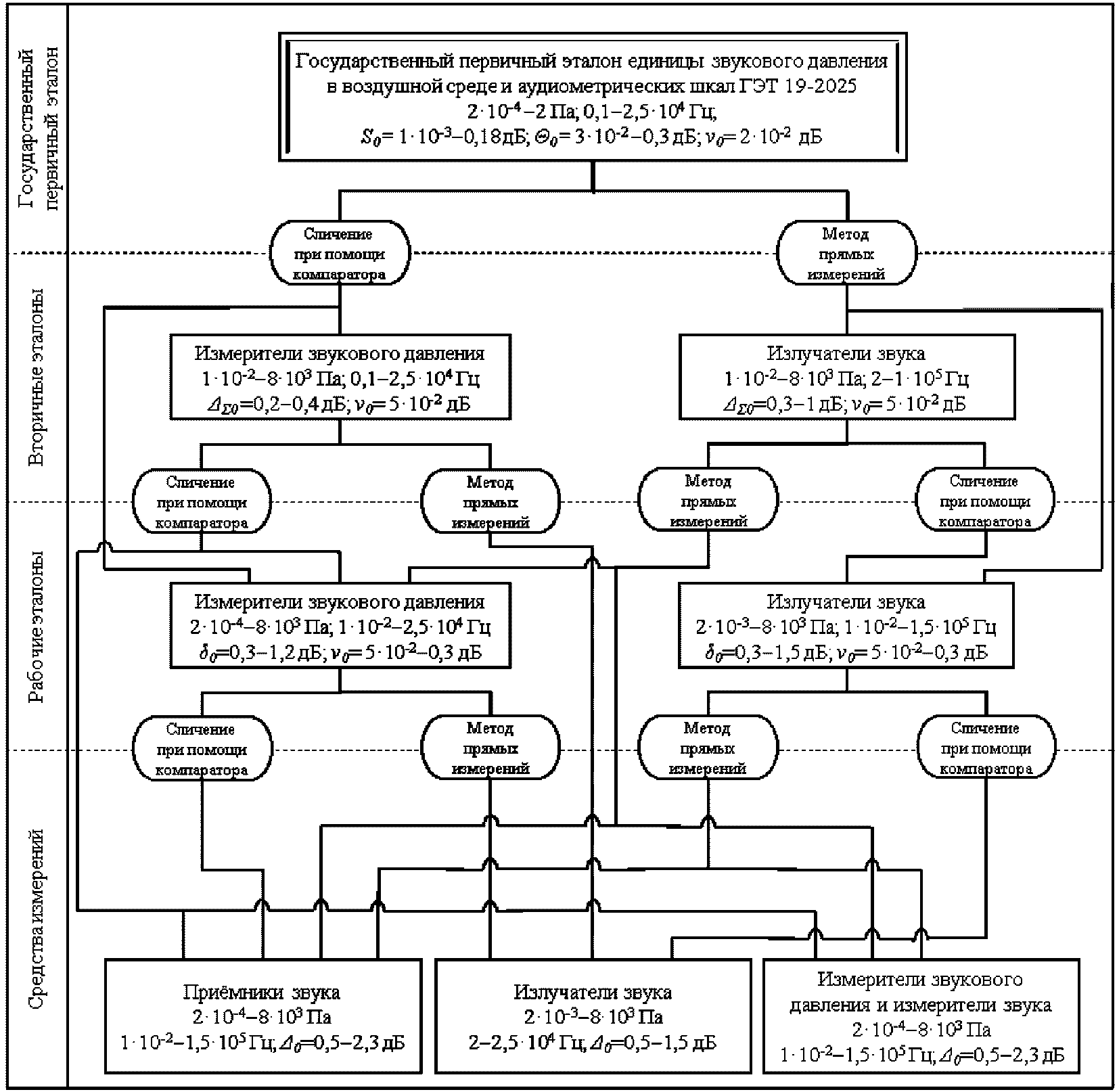

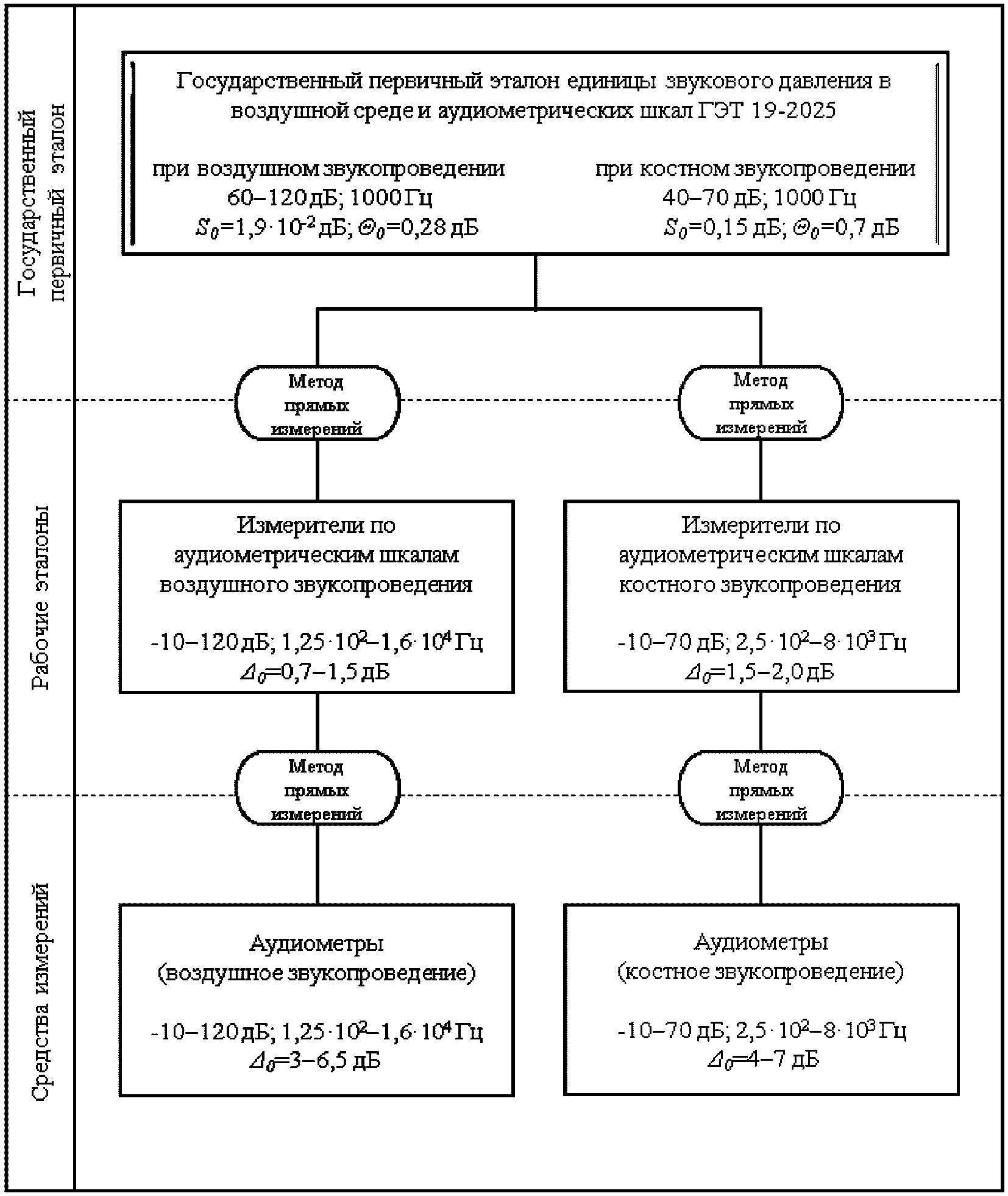

Графическая часть государственной поверочной схемы для средств измерений звукового давления в воздушной среде приведена в приложении А. Графическая часть государственной поверочной схемы для средств измерений аудиометрических шкал приведена в приложении Б.

2.1 Государственный первичный эталон состоит из комплекса следующих эталонных установок:

установка для воспроизведения, хранения и передачи единицы звукового давления в диапазоне частот от 2 Гц до 25 кГц;

установка для воспроизведения, хранения и передачи единицы звукового давления в диапазоне частот от 0,1 до 100 Гц;

комплекс для воспроизведения, хранения и передачи единицы звукового давления в свободном поле в диапазоне частот от 1 до 25 кГц;

установка для воспроизведения, хранения и передачи аудиометрических шкал измерений при воздушном звукопроведении;

установка для воспроизведения, хранения и передачи аудиометрических шкал измерений при костном звукопроведении.

2.2 Диапазон значений, в котором воспроизводится единица звукового давления в воздушной среде в поле давления составляет:

от 2·10^-2 до 2 Па в диапазоне частот звуковых колебаний от 2 до 2,5·10⁴ Гц;

от 0,7 до 2 Па в диапазоне частот звуковых колебаний от 0,1 до 2 Гц.

Диапазон значений, в котором воспроизводится единица звукового давления в воздушной среде в свободном поле составляет от 2·10^-4 до 2·10^-2 Па в диапазоне частот звуковых колебаний от 1·10³ до 2,5·10⁴ Гц.

Номинальные значения уровней чистых тонов частотой 1000 Гц, при которых воспроизводятся аудиометрические шкалы при воздушном звукопроведении, составляют диапазон от 60 до 120 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО 389-1-2023.

Номинальные значения уровней чистых тонов частотой 1000 Гц, при которых воспроизводятся аудиометрические шкалы при костном звукопроведении, составляют диапазон от 40 до 70 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО 389-3-2023.

2.3 Государственный первичный эталон обеспечивает воспроизведение:

2.3.1 единицы звукового давления в воздушной среде в поле давления со средним квадратическим отклонением S₀ результата измерений, не превышающим значения из диапазона от 1·10^-3 до 0,18 дБ в зависимости от частоты при 10 независимых измерениях.

Неисключенная систематическая погрешность не превышает значения из диапазона от 3·10^-2 до 0,17 дБ в зависимости от частоты.

Нестабильность v₀ эталона за год на частотах 250 Гц и 1000 Гц составляет 2·10^-2 дБ;

2.3.2 единицы звукового давления в воздушной среде в свободном поле со средним квадратическим отклонением S₀ результата измерений, не превышающим значения из диапазона от 5·10^-2 до 0,1 дБ в зависимости от частоты при 10 независимых измерениях.

Неисключенная систематическая погрешность не превышает значения из диапазона от 0,1 до 0,3 дБ в зависимости от частоты;

2.3.3 аудиометрических шкал при воздушном звукопроведении со средним квадратическим отклонением S₀ результата измерений, не превышающим 1,9·10^-2 дБ при 10 независимых измерениях.

Неисключенная систематическая погрешность не превышает 0,28 дБ;

2.3.4 аудиометрических шкал при костном звукопроведении со средним квадратическим отклонением S₀ результата измерений, не превышающим 0,15 дБ при 10 независимых измерениях.

Неисключенная систематическая погрешность не превышает 0,7 дБ.

2.4 Государственный первичный эталон применяют для передачи:

единицы звукового давления в воздушной среде вторичным эталонам и рабочим эталонам методом сличения при помощи компаратора и методом прямых измерений;

аудиометрических шкал при воздушном и костном звукопроведении рабочим эталонам методом прямых измерений.

3.1 В качестве вторичных эталонов единицы звукового давления в воздушной среде применяют измерители звукового давления (далее - ВЭ ИЗД) в диапазоне измерений звуковых давлений от 1·10^-2 до 8·10³ Па в диапазоне частот от 0,1 до 2,5·10⁴ Гц и излучатели звука (далее - ВЭ ИЗ) в диапазоне измерений звуковых давлений от 1·10^-2 до 8·10³ Па в диапазоне частот от 2 до 10⁵ Гц.

ВЭ ИЗД состоят из комплекта приемников звука, вспомогательного излучателя звука, аппаратуры и акустической камеры.

ВЭ ИЗ состоят из устройства формирования звукового поля, вспомогательного приемника звука, аппаратуры, акустической камеры и, возможно, электростатического возбудителя.

В качестве приемников звука (первичных преобразователей звукового давления) применяют лабораторные эталонные и рабочие эталонные микрофоны, соответствующие международным стандартам МЭК 61094-1 и МЭК 61094-4.

В качестве устройств формирования звукового поля применяют акустические калибраторы, удовлетворяющие ГОСТ Р МЭК 60942-2009, измерительные телефоны и т.д. В качестве электростатических возбудителей применяют устройства, удовлетворяющие международному стандарту МЭК 61094-6.

В качестве аппаратуры применяют генераторы, вольтметры, электронные фильтры, блоки питания, компараторы, частотомеры, усилители и т.д.

В качестве акустических камер в эталонах применяют камеры малого объема и безэховые камеры.

3.2 Доверительные границы суммарной погрешности при доверительной вероятности 0,95 вторичных эталонов не должны превышать значений, указанных в таблице 1. Нестабильность вторичных эталонов за год на частоте 250 Гц не должна превышать 0,05 дБ.

3.3 Вторичные эталоны применяют для поверки рабочих эталонов и средств измерений методом сличения при помощи компаратора и методом прямых измерений.

3.4 Соотношение доверительных границ суммарной погрешности при доверительной вероятности 0,95 вторичных эталонов и доверительных границ относительной погрешности при доверительной вероятности 0,95 рабочих эталонов или пределов допускаемой относительной погрешности средств измерений в одинаковых частотных диапазонах должно быть не более 1/1,5.

4.1 В качестве рабочих эталонов применяют:

измерители звукового давления (далее - РЭ ИЗД) в диапазоне измерений звуковых давлений от 2·10^-4 до 8·10³ Па в диапазоне частот от 1·10^-2 до 1·10⁵ Гц и излучатели звука (далее - РЭ ИЗ) в диапазоне измерений звуковых давлений от 2·10^-3 до 8·10³ Па в диапазоне частот от 1·10^-2 до 1,5·10⁵ Гц;

измерители по аудиометрическим шкалам воздушного звукопроведения (далее - РЭ АШВП) в диапазоне измерений уровней прослушивания от минус 10 до 120 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО 389-1-2023 на дискретных частотах в диапазоне от 1,25·10² до 1,6·10³ Гц;

измерители по аудиометрическим шкалам костного звукопроведения (далее - РЭ АШКП) в диапазоне измерений уровней прослушивания минус 10 до 70 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО 389-3-2023 на дискретных частотах в диапазоне от 2,5·10² до 8·10³ Гц.

РЭ ИЗД состоят из приемника звука, аппаратуры и, возможно, акустической камеры.

ВЭ ИЗ состоят из устройства формирования звукового поля, вспомогательного приемника звука, аппаратуры, акустической камеры и, возможно, электростатического возбудителя.

РЭ АШВП состоят из прибора "Искусственное ухо", удовлетворяющего международным стандартам МЭК 60318-1 или МЭК 60318-3, предусилителя микрофона, блока питания микрофона и аппаратуры.

РЭ АШКП состоят из прибора "Искусственный мастоид", удовлетворяющего международному стандарту МЭК 60318-6, и аппаратуры.

В качестве приемников звука (измерительных преобразователей) применяют лабораторные эталонные и рабочие эталонные микрофоны, удовлетворяющие международным стандартам МЭК 61094-1 и МЭК 61094-4.

В качестве устройств формирования звукового поля применяют акустические калибраторы, удовлетворяющие ГОСТ Р МЭК 60942-2009, измерительные телефоны и т.д. В качестве электростатических возбудителей применяют устройства, удовлетворяющие международному стандарту МЭК 61094-6.

В качестве аппаратуры применяют генераторы, вольтметры, электронные фильтры, блоки питания и предварительные усилители для приемников звука, компараторы, частотомеры, измерители коэффициента гармоник, усилители и т.д.

В качестве акустических камер в эталонах применяют камеры малого объема и безэховые камеры.

4.2 Доверительные границы относительной погрешности при доверительной вероятности 0,95 и пределы допускаемой нестабильности за год рабочих эталонов не должны превышать значений, указанных в таблице 2.

Доверительные границы относительных погрешностей при доверительной вероятности 0,95 РЭ АШВП не должны превышать значений, указанных в таблице 3.

4.3 РЭ ИЗД и РЭ ИЗ применяют для поверки средств измерений звукового давления в воздушной среде и средств измерений по аудиометрическим шкалам методом сличения при помощи компаратора и методом прямых измерений.

РЭ АШВП и РЭ АШКП для поверки средств измерений по аудиометрическим шкалам методом прямых измерений.

4.4 Соотношение доверительных границ относительной погрешности при доверительной вероятности 0,95 рабочих эталонов и пределов допускаемой относительной погрешности средств измерений в одинаковых частотных диапазонах должно быть не более 1/1,5.

5.1 В качестве средств измерений звукового давления в воздушной среде применяют приемники звука, излучатели звука, измерители звукового давления и измерители уровня звука, градуированные в поле давления или в свободном поле.

В качестве приемников звука (первичных преобразователей звукового давления) применяют конденсаторные микрофоны, удовлетворяющие международным стандартам МЭК 61094-1 и МЭК 61094-4, и приборы "Искусственное ухо", удовлетворяющие международным стандартам МЭК 60318-1 или МЭК 60318-3.

В качестве излучателей звука применяют акустические калибраторы, удовлетворяющие ГОСТ Р МЭК 60942-2009, измерительные телефоны, приборы "Искусственный рот", образцовые источники шума и т.д.

В качестве измерителей звукового давления применяют измерительные усилители с приемниками звука.

В качестве измерителей уровня звука применяют шумомеры по ГОСТ Р 53188.1-2019, ГОСТ Р 53188.1-2008 или ГОСТ 17187-2010.

В качестве средств измерений по аудиометрическим шкалам применяют аудиометры.

5.2 Пределы допускаемой относительной погрешности средств измерений звукового давления не должны превышать значений, указанных в таблице 4.

Пределы допускаемой относительной погрешности средств измерений по аудиометрическим шкалам не должны превышать значений, указанных в таблице 5.

5.3 Средства измерений приемники звука применяют для измерений звукового давления в диапазоне от 2·10^-4 до 8·10³ Па в диапазоне частот от 1·10^-2 до 1,5·10⁵ Гц.

Средства измерений излучатели звука применяют для воспроизведения звукового давления в диапазоне от 2·10^-3 до 8·10³ Па в диапазоне частот от 2 до 2,5·10⁴ Гц.

Средства измерений измерители звукового давления и измерители уровня звука применяют для измерений звукового давления и уровня звука, соответственно, в диапазоне от 2·10^-4 до 8·10³ Па в диапазоне частот от 1·10^-2 до 1,5·10⁵ Гц.

Средства измерений аудиометры применяют для воспроизведения аудиометрических шкал:

при воздушном звукопроведении в диапазоне уровней прослушивания от минус 10 до 120 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО-389-1-2023 в диапазоне частот от 1,25·10² до 1,6·10⁴ Гц;

при костном звукопроведении в диапазоне уровней прослушивания от минус 10 до 70 дБ относительно опорных пороговых уровней по ГОСТ Р ИСО-389-3-2023 в диапазоне частот от 2,5·10² до 8·10³ Гц.
