"Государственная поверочная схема для средств измерений разности давлений до 1·105 Па"
(утв. Приказом Росстандарта от 10.03.2025 N 472)

1.1 Настоящая государственная поверочная схема (далее по тексту - ГПС) распространяется на средства измерений разности давлений до 1·10⁵ Па включительно и устанавливает порядок передачи единицы давления от первичного специального эталона и эталонов, заимствованных из других поверочных схем, при помощи вторичных и рабочих эталонов к средствам измерений с указанием погрешностей и методов поверки.

1.2 Разность давлений (дифференциальное давление) - это разность двух произвольных значений давления, одно значение из которых принято за начало отсчета и именуется опорным. В качестве опорного может выступать любое естественное или специально созданное давление.

1.3 Государственная поверочная схема распространяется в том числе на средства измерений отрицательной разности давлений с диапазонами измерений или верхним пределом измерений (далее по тексту - ВПИ) равными по модулю значениям, указанным в данной государственной поверочной схеме. Эталоны и средства измерений разности давлений свыше 1·10⁵ Па подлежат поверке согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа (приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653).

1.4 При передаче единицы давления методом сличения с помощью компаратора требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности компаратора в модели процесса передачи единицы, при этом требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом его погрешности, рассчитанной по МИ 2083-90 "Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей".

1.5 При поверке датчиков давления, преобразователей давления измерительных, преобразователей давления с унифицированным выходным сигналом требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности измерений выходного унифицированного сигнала, рассчитанной по МИ 2083-90 "Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей".

1.6 Для обеспечения требуемого соотношения пределов допускаемых абсолютных погрешностей, а также при отсутствии соответствующих эталонов, для всех подчиненных разрядных эталонов и средств измерений разрешается проводить поверку с помощью эталонов более высокой точности, чем определено последовательностью настоящей поверочной схемы.

1.7 Основной единицей измерений разности давления является паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации.

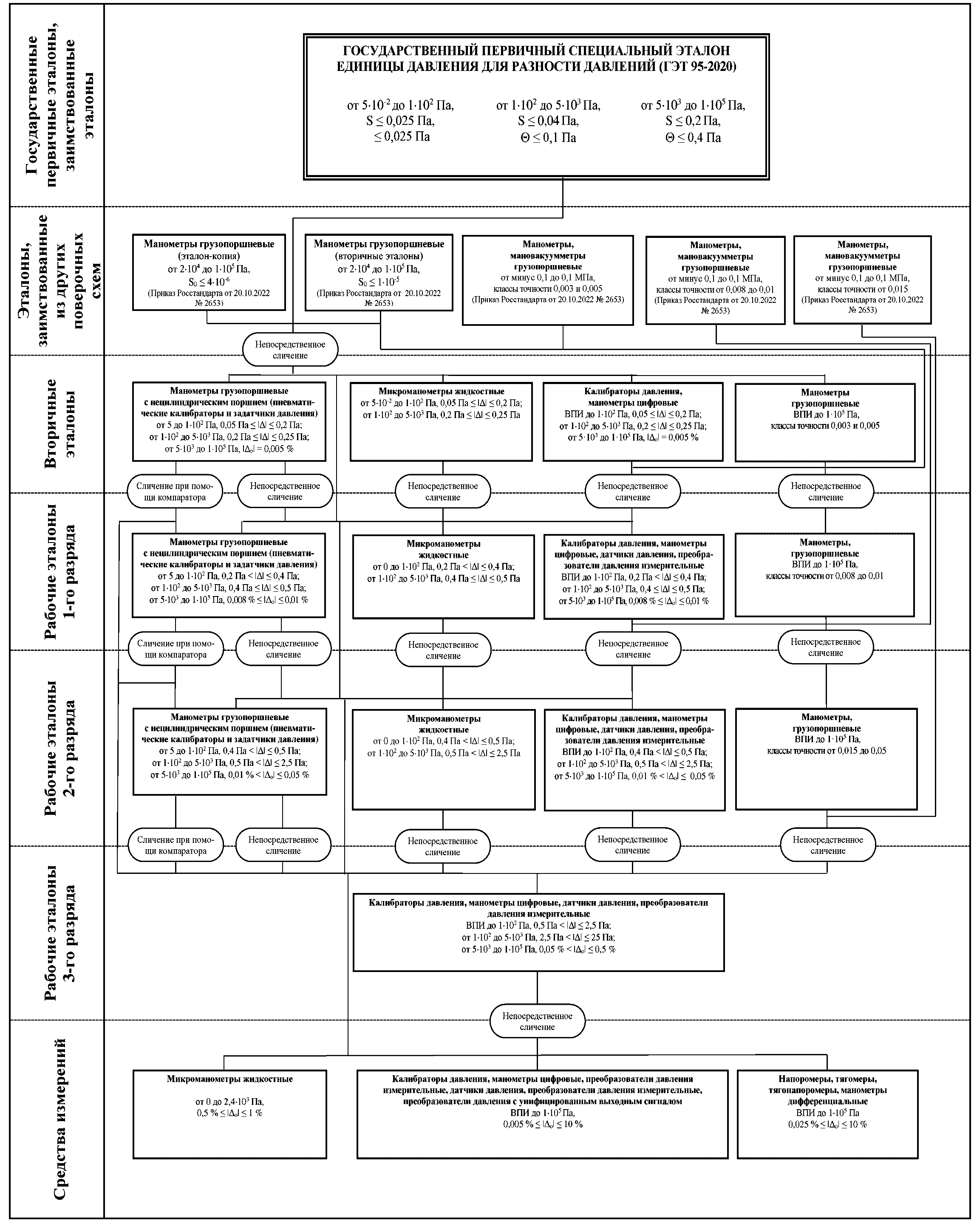

1.8 Государственная поверочная схема для средств измерений разности давлений графически представлена в Приложении А.

2.1 Государственный первичный специальный эталон (далее по тексту - ГПСЭ) единицы давления для разности давлений (ГЭТ 95-2020) предназначен для воспроизведения и хранения единицы давления в диапазоне от 5·10^-2 до 1·10⁵ Па и передачи единицы давления при помощи вторичных и рабочих эталонов средствам измерений разности давлений.

2.2 В основу измерений разности давлений положена единица, воспроизводимая указанным ГПСЭ, представляющая из себя разность двух давлений, измеряемого и опорного давления.

2.3 Государственный первичный специальный эталон единицы давления для разности давлений состоит из трех эталонных комплексов:

микроманометра весового колокольного МВК с диапазоном измерений от 5·10^-2 до 1·10² Па;

микроманометра компенсационного МКШ с диапазоном измерений от 5·10¹ до 5·10³ Па;

двух манометров грузопоршневых МГП с диапазонами измерений от 7·10² до 5·10⁴ Па и от 3·10³ до 1·10⁵ Па.

2.4 Диапазон значений разности давлений, воспроизводимых эталоном, от 5·10^-2 до 1·10⁵ Па.

2.5 ГПСЭ обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений S при неисключенной систематической погрешности , не превышающими значений, указанных в таблице 1.

2.6 ГПСЭ применяют для международных сличений и для передачи единицы давления вторичным эталонам, рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений методом непосредственного сличения.

3.1 Эталоны, заимствованные из других государственных поверочных схем, применяют для передачи единицы давления - паскаля вторичным эталонам, а также разрядным эталонам и средствам измерений разности давлений методом непосредственного сличения. В случае передачи единицы давления от заимствованных эталонов прослеживаемость осуществляется к ГЭТ 23-2010, к которому прослеживается заимствованный эталон (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653).

3.2 В качестве эталонов, заимствованных из других государственных поверочных схем, используют:

манометры грузопоршневые (эталон-копия) с диапазоном измерений от 2·10⁴ до 1·10⁵ Па со среднеквадратическим отклонением результата определения эффективной площади поршневых пар S₀ не более 4·10^-6 в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653);

манометры грузопоршневые (вторичные эталоны) с диапазоном измерений от 2·10⁴ до 1·10⁵ Па со среднеквадратическим отклонением результата определения эффективной площади поршневых пар S₀ не более 1·10^-5 - вторичные эталоны давления в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653);

манометры, мановакуумметры грузопоршневые с диапазоном измерений от минус 1·10⁵ Па до 1·10⁵ Па класса точности 0,003 и 0,005, рабочие эталоны в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653);

рабочие эталоны 1-го, 2-го, 3-го разрядов в соответствии с государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа (согласно Приказу Федерального агентства по техническому регулированию и метрологии от 20.10.2022 N 2653).

3.3 Наличие общего для ГЭТ 23-2010 и ГЭТ 95-2020 диапазона давления делает возможным использование для поверки манометров грузопоршневых, прослеживаемых к каждому из первичных эталонов. Манометры грузопоршневые могут одновременно иметь статус заимствованных и вторичных или рабочих эталонов по настоящей поверочной схеме.

3.4 Эталоны единицы давления, прослеживаемые к ГЭТ 23-2010, которые по своей конструкции, диапазону и погрешности измерения давления соответствуют тому или иному уровню настоящей поверочной схемы, могут использоваться в качестве эталонов единицы давления для разности давлений.

3.5 Соотношение пределов допускаемых абсолютных погрешностей эталона-копии, вторичных эталонов избыточного давления, рабочих эталонов, рабочих эталонов избыточного давления 1-го разряда и поверяемых эталонов (средств измерений) разности давлений при одном и том же значении давления, должно быть не более 0,5 (1:2). Соотношение пределов допускаемых абсолютных погрешностей для рабочих эталонов избыточного давления 2-го разряда и поверяемых эталонов (средств измерений) разности давлений при одном и том же значении давления, должно быть не более 0,4 (1:2,5). Соотношение пределов допускаемых абсолютных погрешностей для рабочих эталонов избыточного давления 3-го разряда и поверяемых эталонов (средств измерений) разности давлений при одном и том же значении давления, должно быть не более 0,33 (1:3).

4.1 В качестве вторичных эталонов применяют:

манометры грузопоршневые с нецилиндрическим поршнем (пневматические калибраторы и задатчики давления) в диапазоне измерений от 5 до 1·10⁵ Па;

микроманометры жидкостные с диапазоном измерений от 5·10^-2 до 5·10³ Па;

калибраторы давления, манометры цифровые с верхним пределом измерений до 1·10⁵ Па;

манометры грузопоршневые с ВПИ до 1·10⁵ Па.

4.1.1 Дифференциальные манометры грузопоршневые с ВПИ до 1·10⁵ Па, при опорном давлении, превышающем 1·10⁵ Па, получают единицу только от заимствованных эталонов.

4.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной и относительной погрешностей измерений давления (по модулю), в диапазоне измерений:

от 5 до 1·10² Па должны составлять , в зависимости от конкретного типа эталона;

от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

от 5·10³ до 1·10⁵ Па должны составлять 0,005% от измеряемого значения (класс точности 0,005).

4.3 Пределы абсолютной погрешности измерений давления микроманометрами жидкостными:

с ВПИ 1·10² Па и менее должны составлять ;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона.

4.4 Пределы абсолютной, относительной или приведенной погрешности измерений давления для калибраторов давления, манометров цифровых:

с ВПИ 1·10² Па и менее должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 5·10³ до 1·10⁵ Па должны составлять (от измеренного значения, верхнего предела измерений или комбинированный вариант), класс точности 0,005.

4.5 Пределы относительной погрешности измерений давления для манометров грузопоршневых:

в диапазоне измерений от 0,1·ВПИ до ВПИ должны составлять или от измеренного значения, класс точности 0,003, 0,005;

в диапазоне измерений от нижнего предела измерений до 0,1·ВПИ должны составлять от 0,1·ВПИ или от 0,1·ВПИ, класс точности 0,003, 0,005.

4.6 Вторичные эталоны применяют для передачи единицы давления рабочим эталонам 1-го, 2-го и 3-го разрядов и средствам измерений разности давлений методом непосредственного сличения или сличения при помощи компаратора.

4.7 При передаче единицы величины от вторичных эталонов к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

5.1 Рабочие эталоны первого (1-го) разряда

5.1.1 В качестве эталонов 1-го разряда применяют:

манометры грузопоршневые с нецилиндрическим поршнем (пневматические калибраторы и задатчики давления) в диапазоне измерений от 5 до 1·10⁵ Па;

микроманометры жидкостные с диапазонами измерений от 0 до 5·10³ Па;

калибраторы давления, манометры цифровые с ВПИ до 1·10⁵ Па;

манометры грузопоршневые с ВПИ до 1·10⁵ Па.

5.1.1.1 Дифференциальные манометры грузопоршневые с ВПИ до 1·10⁵ Па, при опорном давлении, превышающем 1·10⁵ Па, получают единицу только от заимствованных эталонов.

5.1.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной и относительной погрешности измерений давления:

от 5 до 1·10² Па должны составлять , в зависимости от конкретного типа эталона;

от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

от 5·10³ до 1·10⁵ Па должны составлять от измеряемого значения (классы точности от 0,008 до 0,01).

5.1.3 Пределы абсолютной погрешности измерений давления микроманометрами жидкостными:

с ВПИ до 1·10² Па и менее должны составлять ;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона.

5.1.4 Пределы абсолютной, относительной или приведенной погрешности измерений давлений для калибраторов давления, манометров цифровых, датчиков давления, преобразователей давления измерительных в диапазоне измерений:

с ВПИ 1·10² Па и менее должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 5·10³ до 1·10⁵ Па должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,008 до 0,01.

5.1.5 Пределы относительной погрешности измерений давления, для манометров грузопоршневых:

в диапазоне измерений от 0,1·ВПИ до ВПИ должны составлять от измеренного значения, классы точности от 0,008 до 0,01;

в диапазоне измерений от нижнего предела измерений до 0,1·ВПИ должны составлять от 0,1·ВПИ, классы точности от 0,008 до 0,01.

5.1.6 Рабочие эталоны 1-го разряда применяют для передачи единицы давления рабочим эталонам 2-го, 3-го разрядов и средствам измерений разности давлений методом непосредственного сличения или сличения при помощи компаратора.

5.1.7 При передаче единицы величины от рабочих эталонов 1-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

5.2 Рабочие эталоны второго (2-го) разряда

5.2.1 В качестве эталонов 2-го разряда применяют:

манометры грузопоршневые с нецилиндрическим поршнем (пневматические калибраторы и задатчики давления) в диапазоне измерений от 5 до 1·10⁵ Па;

микроманометры жидкостные с диапазонами измерений от 0 до 5·10³ Па;

калибраторы давления, манометры цифровые, датчики давления, преобразователи давления измерительные, преобразователи давления с унифицированным выходным сигналом с ВПИ до 1·10⁵ Па;

манометры грузопоршневые с ВПИ до 1·10⁵ Па.

5.2.1.1 Дифференциальные манометры грузопоршневые с ВПИ до 1·10⁵ Па, при опорном давлении, превышающем 1·10⁵ Па, получают единицу только от заимствованных эталонов.

5.2.2 Для манометров грузопоршневых с нецилиндрическим поршнем (пневматических калибраторов и задатчиков давления) пределы абсолютной или относительной погрешности измерений давления, в диапазоне измерений:

от 5 до 1·10² Па должны составлять , в зависимости от конкретного типа эталона;

от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

от 5·10³ до 1·10⁵ Па должны составлять измеряемого значения (классы точности св. 0,01 до 0,05).

5.2.3 Пределы абсолютной погрешности измерений давления микроманометрами жидкостными:

с ВПИ 1·10² Па и менее должны составлять ;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона.

5.2.4 Пределы абсолютной, относительной или приведенной погрешности измерений давления для калибраторов давления, манометров цифровых, датчиков давления, преобразователей давления измерительных:

с ВПИ 1·10² Па и менее должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

с ВПИ от 5·10³ до 1·10⁵ Па должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности св. 0,01 до 0,05.

5.2.5 Пределы относительной погрешности измерений давления, для манометров грузопоршневых:

в диапазоне измерений от 0,1·ВПИ до ВПИ должны составлять от измеренного значения, классы точности от 0,015 до 0,05;

в диапазоне измерений от нижнего предела измерений до 0,1·ВПИ должны составлять от 0,1·ВПИ, классы точности от 0,015 до 0,05.

5.2.6 Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений разности давлений методом непосредственного сличения или сличения при помощи компаратора. В случаях передачи единицы давления методом сличения при помощи компаратора необходимо учитывать погрешность компаратора.

5.2.7 При передаче единицы величины от рабочих эталонов 2-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,4 (1:2,5).

5.2.8 Допускается возможность передачи единицы рабочим эталонам 2-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 1:2,5.

5.3 Рабочие эталоны третьего (3-го) разряда

5.3.1 В качестве эталонов 3-го разряда применяют:

калибраторы давления, манометры цифровые, датчики давления, преобразователи давления измерительные, с ВПИ до 1·10⁵ Па.

5.3.2 Пределы абсолютной, относительной или приведенной погрешности эталонов 3-го разряда, в диапазоне измерений:

с верхним пределом измерений 1·10² Па и менее должны составлять , в зависимости от конкретного типа эталона;

с верхним пределом измерений от 1·10² до 5·10³ Па должны составлять , в зависимости от конкретного типа эталона;

с верхним пределом измерений от 5·10³ до 1·10⁵ Па должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности св. 0,05 до 0,5.

5.3.3 Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений разности давлений методом непосредственного сличения.

5.3.4 Соотношение пределов допускаемых абсолютных погрешностей измерений эталона и поверяемых средств измерений при одном и том же значении давления должно быть не более 0,33 (1:3).

5.3.5 Допускается возможность передачи единицы рабочим эталонам 3-го разряда с помощью рабочих эталонов этого же разряда при условии, что соотношение пределов их допускаемых абсолютных погрешностей составляет не более 0,33 (1:3).

6.1 В качестве средств измерений разности давлений применяют:

микроманометры жидкостные с диапазоном измерений от 0 до 2,4·10³ Па;

напоромеры, тягомеры, тягонапоромеры, манометры дифференциальные с ВПИ до 1·10⁵ Па;

калибраторы давления, манометры цифровые, преобразователи давления измерительные, датчики давления, преобразователи давления измерительные, преобразователи давления с унифицированным выходным сигналом, с ВПИ до 1·10⁵ Па.

6.2 Пределы относительной погрешности измерений давления микроманометрами жидкостными должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,6 до 1.

6.3 Пределы относительной погрешности измерений давления напоромеров, тягомеров, тягонапоромеров, манометров дифференциальных должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,025 до 10.

6.3 Пределы погрешности калибраторов, манометров цифровых, преобразователей давления измерительных, датчиков давления, преобразователей давления измерительных, преобразователей давления с унифицированным выходным сигналом должны составлять (измеренного значения, верхнего предела измерений или комбинированный вариант), классы точности от 0,005 до 10.

6.4 Допускается применение других наименований для средств измерений разности давлений.

S - среднее квадратическое отклонение;

- неисключенная систематическая погрешность;

- пределы абсолютной погрешности измерений давления;

- пределы относительной погрешности измерений давления.
