"Государственная поверочная схема для средств измерений потока и плотности потока нейтронов"
(утв. Приказом Росстандарта от 21.11.2023 N 2416)

1.1 Настоящая Государственная поверочная схема распространяется на средства измерений потока и плотности потока нейтронов и устанавливает порядок передачи единиц:

потока нейтронов - нейтрон в секунду, с^-1;

плотности потока нейтронов - нейтрон в секунду на квадратный метр (нейтрон в секунду на квадратный сантиметр), с^-1·м^-2 (с^-1·см^-2) от государственного первичного эталона вторичным и рабочим эталонам и при помощи вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

1.2 Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности.

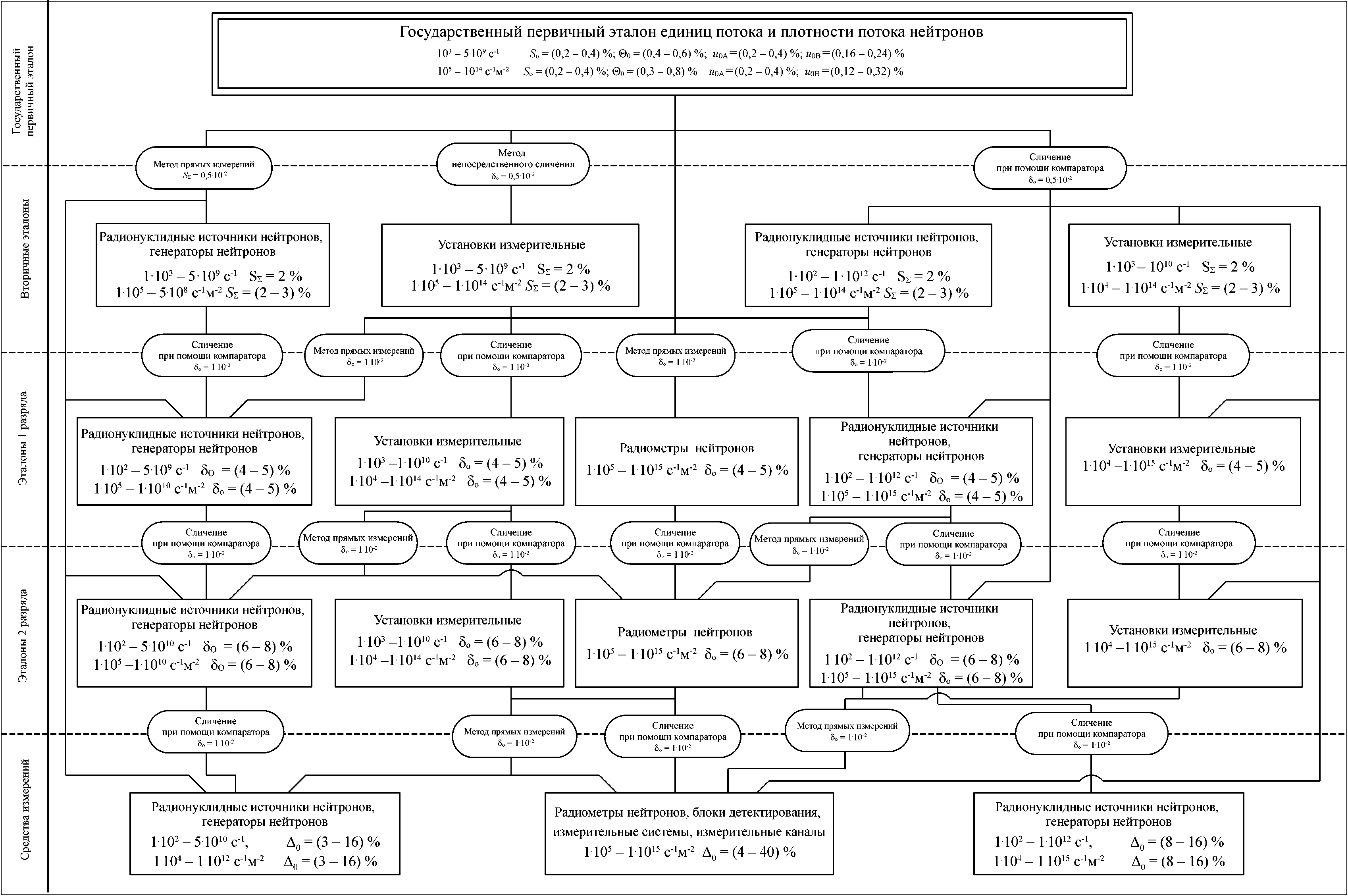

1.3 Графическая часть Государственной поверочной схемы для средств измерений потока и плотности потока нейтронов представлена в приложении А.

2.1 Сокращения:

ГПЭ - государственный первичный эталон;

СКО - среднее квадратическое отклонение.

2.2. Обозначения:

S₀ - относительное СКО;

- относительная неисключенная систематическая погрешность;

- суммарное относительное СКО результатов измерений;

u_0A - относительная стандартная неопределенность, оцененная по типу A;

u_0B - относительная стандартная неопределенность, оцененная по типу B;

u_0C - относительная суммарная стандартная неопределенность;

U₀ - относительная расширенная неопределенность при коэффициенте охвата k = 2;

- допускаемые значения доверительных границ относительной погрешности;

- пределы допускаемой относительной погрешности.

3.1 Государственный первичный эталон единиц потока и плотности потока нейтронов ГЭТ 10-2023 предназначен для воспроизведения и хранения единиц потока и плотности потока нейтронов и передачи этих единиц средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

3.2 В основу измерений физических величин: потока и плотности потока нейтронов должны быть положены единицы, воспроизводимые указанным эталоном.

3.3 ГПЭ состоит из комплекса следующих технических средств:

установка УЭН-1 для воспроизведения единицы потока нейтронов методом сопутствующих частиц с использованием реакций T(d,n)⁴He и D(d,n)³He и передачи ее с помощью графитового замедлителя;

установка УЭН-2 для воспроизведения и передачи единицы потока нейтронов методом активации марганца в водном растворе сернокислого марганца;

установка УЭППН для воспроизведения и передачи единицы плотности потока нейтронов на основе реакций T(d,n)⁴He и D(d,n)³He, радионуклидных источников нейтронов;

установка УЭПТН с полем тепловых нейтронов, образованным в воздушной полости замедлителя, для воспроизведения и передачи единицы плотности потока нейтронов;

набор активационных детекторов и источников нейтронов для контроля стабильности эталона и передачи единиц потока и плотности потока нейтронов.

3.4 Диапазоны значений физических величин, воспроизводимых эталоном, относительное СКО S_o при 11 независимых измерениях, неисключенные систематические погрешности , стандартные неопределенности, оцененные по типу A, u_oA, стандартные неопределенности, оцененные по типу B, u_oB, а также суммарные стандартные неопределенности u_oC и расширенные неопределенности U₀ при коэффициенте охвата k = 2 приведены в таблице.

3.5 ГПЭ применяют для передачи единиц потока и плотности потока нейтронов:

вторичным эталонам методом прямых измерений, методом непосредственного сличения и методом сличения при помощи компаратора;

рабочим эталонам 1-го и 2-го разрядов методом прямых измерений и методом сличения при помощи компаратора;

средствам измерений методом прямых измерений и методом сличения при помощи компаратора.

4.1 В качестве вторичных эталонов единицы потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10² до 1·10¹⁰ с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10⁵ до 1·10¹² с^-1;

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1·10³ до 1·10¹⁰ с^-1.

4.2 В качестве вторичных эталонов единицы плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 5·10⁸ с^-1·м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁴ с^-1·м^-2;

установки измерительные для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁴ до 1·10¹⁴ с^-1·м^-2.

4.3 Суммарные погрешности вторичных эталонов единиц потока и плотности потока нейтронов, выраженные в виде суммарных СКО составляют от 2 до 3%.

4.4 Вторичные эталоны применяют для передачи единиц потока и плотности потока нейтронов:

эталонам 1 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений;

эталонам 2 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений;

рабочим средствам измерений - радионуклидным источникам нейтронов, генераторам нейтронов, радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

5.1 Эталоны 1 разряда.

5.1.1 В качестве эталонов 1 разряда единиц потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10² до 1·10¹² с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10⁵ до 1·10¹² с^-1;

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1·10³ до 1·10¹⁰ с^-1.

5.1.2 В качестве эталонов 1 разряда единиц плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁰ с^-1·м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2;

установки измерительные в диапазоне хранения и передачи единиц плотности потока нейтронов от 1·10⁴ до 1·10¹⁵ с^-1·м^-2;

радиометры нейтронов в диапазоне хранения и передачи единиц плотности потока нейтронов от 1·10⁵ до 1·10¹⁵ с^-1·м^-2.

5.1.3 Доверительные границы относительной погрешности эталонов 1 разряда при доверительной вероятности 0,95 составляют от 4 до 5%.

5.1.4 Эталоны 1 разряда применяют для передачи единиц эталонам 2 разряда - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; установкам измерительным методом сличения при помощи компаратора; радиометрам нейтронов методом прямых измерений и методом сличения при помощи компаратора; рабочим средствам измерений - радионуклидным источникам нейтронов, генераторам нейтронов, радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

5.2 Эталоны 2 разряда.

5.2.1 В качестве эталонов 2 разряда единиц потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10² до 1·10¹² с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10⁵ до 1·10¹² с^-1;

установки измерительные для хранения и передачи единиц потока нейтронов в диапазоне от 1·10³ до 1·10¹⁰ с^-1.

5.2.2 В качестве эталонов 2 разряда единиц плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁰ с^-1·м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2;

установки измерительные для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁴ до 1·10¹⁵ с^-1·м^-2;

радиометры нейтронов в диапазоне хранения и передачи единиц плотности потока нейтронов от 1·10⁵ до 1·10¹⁵ с^-1·м^-2.

5.2.3 Доверительные границы относительной погрешности эталонов 2 разряда при доверительной вероятности 0,95 составляют от 6 до 8%.

5.2.4 Эталоны 2 разряда применяют для передачи единиц средствам измерений - радионуклидным источникам нейтронов и генераторам нейтронов методом прямых измерений и методом сличения при помощи компаратора; радиометрам нейтронов, блокам детектирования, измерительным системам, измерительным каналам методом прямых измерений и методом сличения при помощи компаратора.

5.2.5 Соотношение показателей точности эталонов 2 разряда и средств измерений должно быть не более 1:2.

6.1 В качестве средств измерений потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10² до 1·10¹² с^-1;

генераторы нейтронов для хранения и передачи единиц потока нейтронов в диапазоне от 1·10⁵ до 1·10¹² с^-1.

6.2 В качестве средств измерений плотности потока нейтронов применяют:

радионуклидные источники нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁴ до 1·10¹⁵ с^-1·м^-2;

генераторы нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁴ до 1·10¹⁵ с^-1·м^-2;

радиометры нейтронов для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2;

блоки детектирования для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2;

измерительные системы для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2;

измерительные каналы для хранения и передачи единиц плотности потока нейтронов в диапазоне от 1·10⁵ до 1·10¹⁵ с^-1·м^-2.

6.3 Пределы допускаемых относительных погрешностей средств измерений составляют:

от 3 до 16% для радионуклидных источников нейтронов и генераторов нейтронов;

от 4 до 40% для радиометров нейтронов, блоков детектирования, измерительных систем, измерительных каналов.
