"Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока"
(утв. Приказом Росстандарта от 21.07.2023 N 1491)

1.1. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (далее - ГПС) распространяется на измерительные преобразователи электрического тока с аналоговым и цифровым выходом и устанавливает назначение государственного первичного эталона единиц коэффициентов преобразования силы электрического тока (безразмерная единица - А/А, размерная единица - В/А) и угла фазового сдвига тока (радиан), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики государственного первичного эталона и порядок передачи единиц коэффициентов преобразования силы электрического тока и угла фазового сдвига тока от государственного первичного эталона при помощи рабочих эталонов средствам измерений с указанием погрешности и основных методов передачи единиц.

1.2. По приказу Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. N 608 "Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока" Государственный первичный эталон зарегистрирован под номером ГЭТ 152-2023 (далее - ГЭТ 152-2023). Согласно паспорту, в состав ГЭТ 152-2023 входят:

эталонная установка синусоидального тока промышленной частоты;

эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц;

эталонная установка большого постоянного тока до 1000 А;

эталонная установка большого постоянного тока до 10000 А.

1.3. В соответствии с составом ГЭТ 152-2023 ГПС состоит из двух частей:

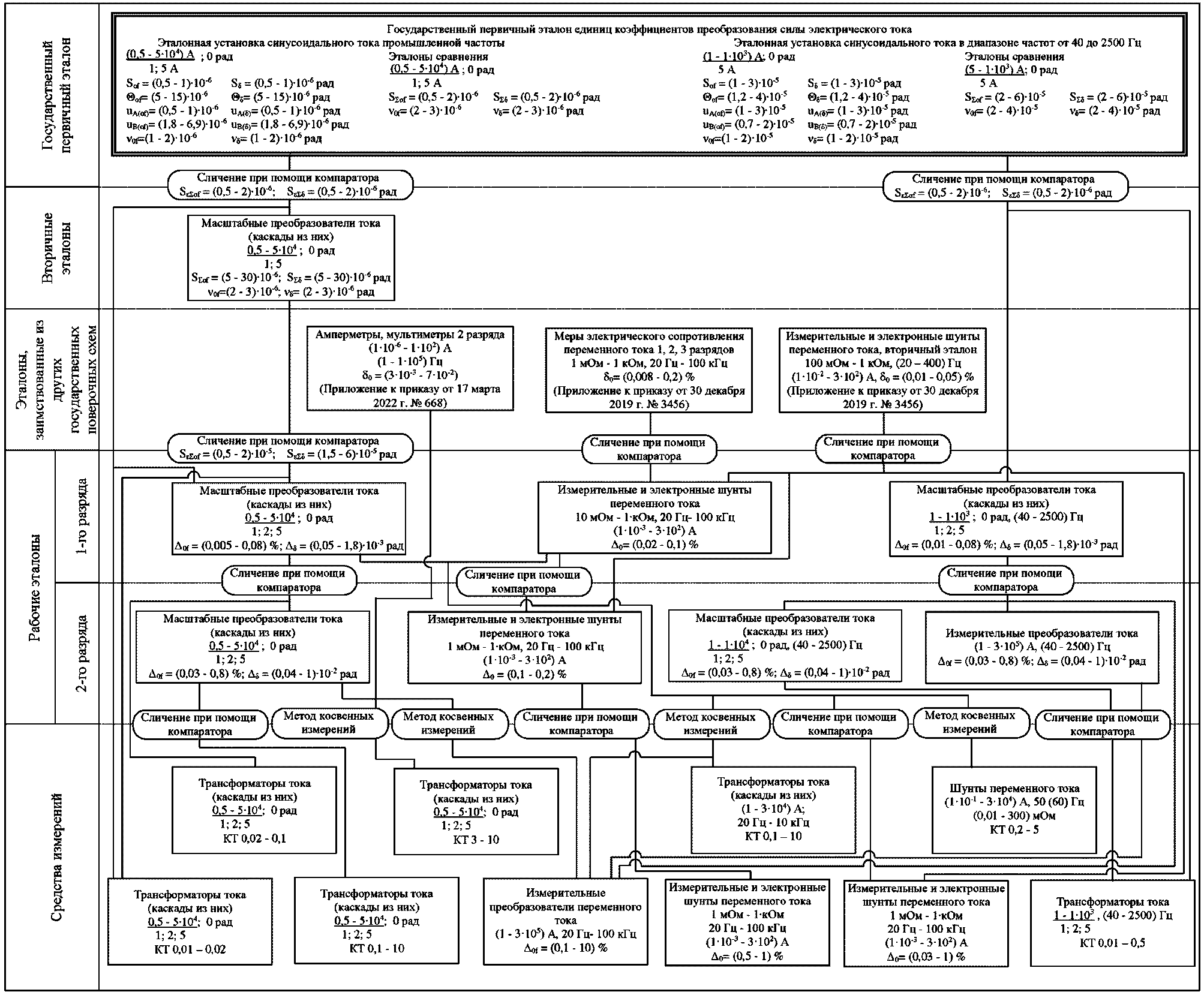

Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока (Приложение А);

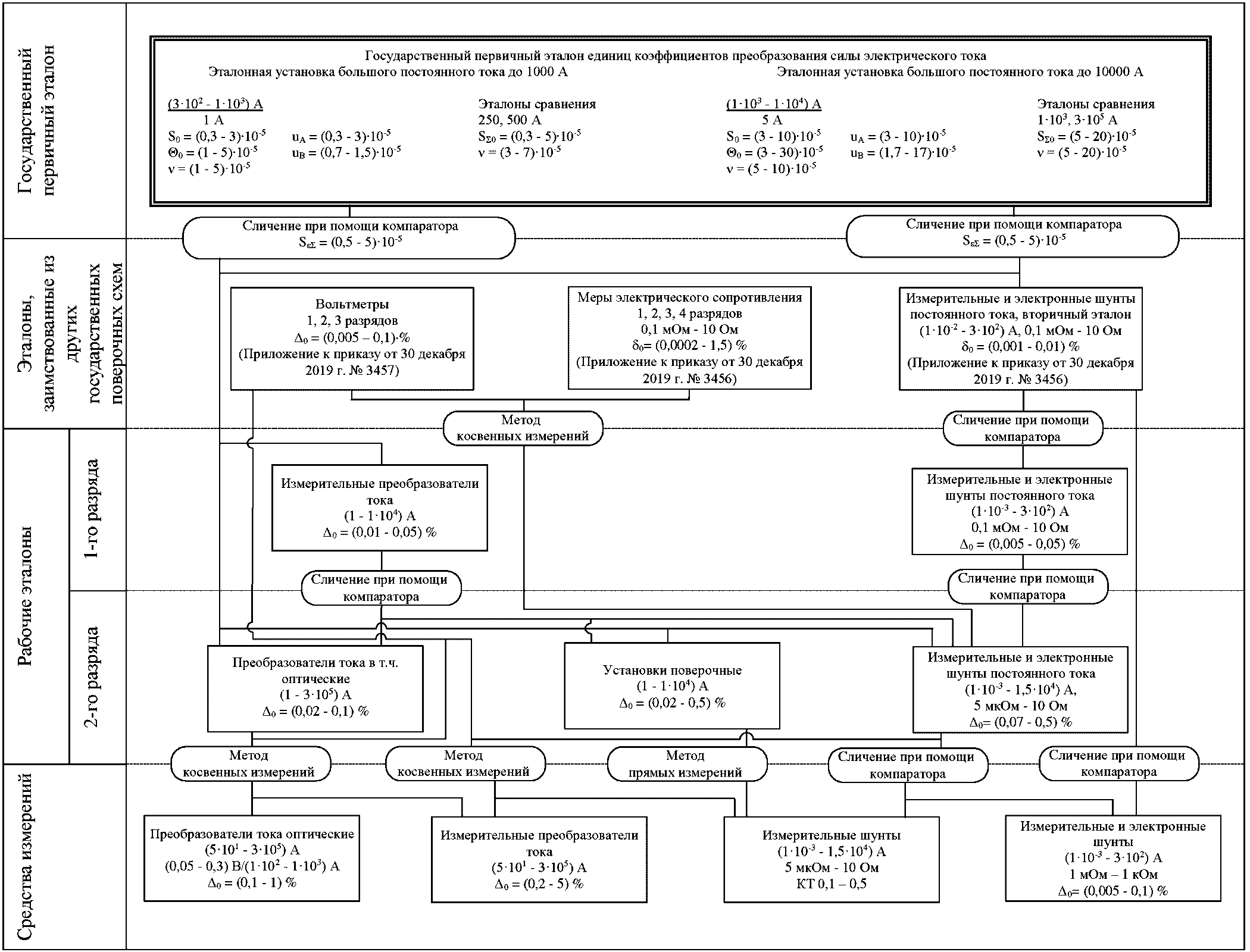

Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока (Приложение Б).

В настоящей ГПС использованы ссылки на следующие документы <1>:

Приказ Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. N 608 "Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока";

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. N 3456 "Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока" (далее - Приложение N 3456);

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. N 668 "Государственная поверочная схема для средств измерений силы переменного электрического тока от 1·10^-8 до 100 А в диапазоне частот от 1·10^-1 до 1·10⁶ Гц" (далее - Приложение N 668);

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. N 3457 "Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы" (далее - Приложение N 3457);

ГОСТ 7746-2015. Межгосударственный стандарт. Трансформаторы тока. Общие технические условия (далее - ГОСТ 7746-2015);

ГОСТ 23624-2001. Межгосударственный стандарт. Трансформаторы тока измерительные лабораторные. Общие технические условия (далее - ГОСТ 23624-2001).

--------------------------------

<1> Примечание - При пользовании настоящими документами необходимо проверять их актуальность в Федеральном информационном фонде по обеспечению единства измерений.

В настоящей ГПС применяют следующие термины с соответствующими определениями:

--------------------------------

<2> Примечание - масштабное преобразование дает на выходе измерительного преобразователя величину того же рода, что и на его входе.

<3> Примечание - коэффициент преобразования шунта численно равен его электрическому сопротивлению (импедансу), что позволяет в обоснованных случаях применять его в качестве меры электрического сопротивления (метрологическая дуальность преобразователей). Коэффициент преобразования шунта может быть нормирован в омах (Ом).

<4> Примечание - допускается использовать обратное отношение (связано с удобством или традицией).

В настоящей ГПС применяют следующие сокращения и обозначения:

5.1.1. Государственный первичный эталон, в части эталонных установок синусоидального тока, предназначен:

а) для воспроизведения и хранения единиц коэффициента и угла фазового сдвига МПСТ в диапазоне частот от 40 до 2500 Гц измерительных преобразователей;

б) для передачи единиц коэффициента и угла фазового сдвига МПСТ непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

5.1.2. Эталонная установка синусоидального тока промышленной частоты состоит из комплекса следующих технических средств:

а) набор магнитных компараторов тока;

б) измерительная установка (приборы сравнения);

в) вспомогательное оборудование (источники синусоидального тока);

г) эталоны сравнения.

5.1.2.1. Диапазон номинальных значений коэффициента МПСТ, в котором воспроизводится единица, составляет (от 0,1 до 50000).

Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад.

Диапазон номинальных значений первичного тока эталонной установки составляет от 0,5 до 5·10⁴ А.

Номинальные значения вторичного тока составляют 1 и 5 А.

Номинальное значение частоты 50 Гц.

5.1.2.2. Государственный первичный эталон, в части эталонной установки синусоидального тока промышленной частоты, обеспечивает воспроизведение:

5.1.2.2.1. Единицы коэффициента МПСТ со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S_0f,

стандартная неопределенность:

5.1.2.2.2. Единицы угла фазового сдвига МПСТ со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, ,

стандартная неопределенность:

5.1.3. Эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц состоит из комплекса следующих технических средств:

компаратор тока;

измерительная установка (приборы сравнения);

вспомогательное оборудование (источники синусоидального тока, усилитель мощности, генератор);

эталон сравнения.

5.1.3.1. Диапазон номинальных значений коэффициента МПСТ, в котором воспроизводится единица, составляет (от 0,2 до 200).

Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад.

Диапазон номинальных значений первичного тока эталонной установки составляет от 1 до 1000 А.

Номинальные значения вторичного тока составляют 5 А.

Диапазон номинальных значений частоты от 40 до 2500 Гц.

5.1.3.2. Государственный первичный эталон, в части эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц, обеспечивает воспроизведение:

5.1.3.2.1. Единицы коэффициента МПСТ со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S_0f,

стандартная неопределенность:

5.1.3.2.2. Единицы угла фазового сдвига МПСТ со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, ,

стандартная неопределенность:

5.1.4. Передача единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона вторичным, рабочим эталонам и средствам измерений осуществляется сличением при помощи компаратора, в качестве которого применяется прибор сравнения, входящий в состав государственного первичного эталона.

5.2.1. В качестве эталона сравнения из состава эталонной установки синусоидального тока промышленной частоты применяют набор трансформаторов тока и каскадов из них с диапазоном номинальных значений первичного тока от 0,5 до 5·10⁴ А и номинальными значениями вторичного тока 1 и 5 А.

5.2.1.1. Значения СКО результатов сличения (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (0,5 - 2)·10^-6 и (0,5 - 2)·10^-6 рад.

5.2.1.2. Нестабильность эталона сравнения, v_0f (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ) за год составляют (2 - 3)·10^-6 и (2 - 3)·10^-6 рад.

5.2.2. В качестве эталона сравнения из состава эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц применяют трансформатор тока с диапазоном номинальных значений первичного тока от 5 до 1·10³ А и номинальным значением вторичного тока 5 А.

5.2.2.1. Значения СКО результатов сличения (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (2 - 6)·10^-5 и (2 - 6)·10^-5 рад.

5.2.2.2. Нестабильность эталона сравнения, v_0f (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ) за год составляют (2 - 4)·10^-5 и (2 - 4)·10^-5 рад.

5.2.3. Эталон сравнения применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона при проведении международных сличений.

5.2.4. Значения СКО результатов сличения, (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ), при передаче единиц, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 - 2)·10^-6 и (0,5 - 2)·10^-6 рад.

5.3.1. В качестве вторичного эталона используют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10⁴ А и номинальными значениями вторичного тока 1 и 5 А.

5.3.2. Для масштабных преобразователей тока средние квадратические отклонения суммарной погрешности (по коэффициенту МПСТ) и , (по углу фазового сдвига МПСТ) составляют соответственно (5 - 30)·10^-6 и (5 - 30)·10^-6 рад.

Нестабильность вторичного эталона <5>, v_0f (по коэффициенту МПСТ) и (по углу фазового сдвига МПСТ) за год составляют (2 - 3)·10^-6 и (2 - 3)·10^-6 рад.

--------------------------------

<5> Примечание - Нестабильность определяется при коэффициентах трансформации 1/1 и 5/5 при минимальном номинальном значении ампер-витков, установленном в паспорте.

5.3.3. Масштабные преобразователи тока применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам первого разряда и средствам измерений (классы точности 0,01 и 0,02 по ГОСТ 23624) сличением при помощи компаратора.

5.4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют амперметры, мультиметры второго разряда в соответствии с Приложением N 668, меры электрического сопротивления переменного тока первого, второго и третьего разрядов и измерительные и электронные шунты переменного тока, аттестованные в качестве вторичного эталона, в соответствии с Приложением N 3456.

5.4.2. Амперметры, мультиметры второго разряда применяют совместно с рабочими эталонами МПСТ второго разряда для передачи единиц трансформаторам тока (каскадам из них), а также измерительным преобразователям переменного тока методом косвенных измерений.

5.4.3. Меры электрического сопротивления переменного тока первого, второго и третьего разрядов применяют для передачи единиц рабочим эталонам первого разряда методом сличения при помощи компаратора.

5.4.4. Измерительные и электронные шунты переменного тока, аттестованные в качестве вторичного эталона, применяют для передачи единиц рабочим эталонам первого и второго разрядов и измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей от 0,03% до 1% сличением при помощи компаратора.

5.5.1. Рабочие эталоны первого разряда

5.5.1.1. В качестве рабочих эталонов первого разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10⁴ А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 1 до 1·10³ А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 10 мОм до 1 кОм в диапазоне тока от 1·10^-3 до 3·10² А и диапазоне частот от 20 Гц до 100 кГц.

5.5.1.2. Пределы допускаемых относительной токовой и абсолютной угловой погрешностей рабочих эталонов МПСТ первого разряда промышленной частоты составляют от 0,005% до 0,08% и от 0,05·10^-3 до 1,8·10^-3 рад.

Пределы допускаемых относительных погрешностей измерительных и электронных шунтов переменного тока первого разряда составляют от 0,02% до 0,1%.

Пределы допускаемых относительной токовой и абсолютной угловой погрешностей рабочих эталонов МПСТ первого разряда в диапазоне частот от 40 до 2500 Гц составляют от 0,01% до 0,08% и от 0,05·10^-3 до 1,8·10^-3 рад.

5.5.1.3. Рабочие эталоны первого разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам второго разряда сличением при помощи компаратора, в качестве которого применяется прибор сравнения.

Рабочие эталоны первого разряда применяют для передачи единиц трансформаторам тока классов точности от 0,02 до 0,1 (ГОСТ 7746-2015, ГОСТ 23624-2001), измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей от 0,1% до 10%, а также совместно с измерительными и электронными шунтами переменного тока первого разряда для передачи единиц измерительным и электронным шунтам переменного тока с пределами допускаемых относительных токовых погрешностей от 0,03% до 1% сличением при помощи компаратора.

Рабочие эталоны первого разряда совместно с измерительными и электронными шунтами переменного тока первого разряда применяют для передачи единиц трансформаторам тока в диапазоне частот от 20 Гц до 10 кГц, измерительным преобразователям переменного тока в диапазоне частот от 20 Гц до 100 кГц и шунтам переменного тока частотой 50 (60) Гц (классы точности от 0,2 до 5) методом косвенных измерений.

5.5.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности рабочих эталонов второго разряда или средств измерений должно быть не более 1/3.

5.5.2. Рабочие эталоны второго разряда

5.5.2.1. В качестве рабочих эталонов второго разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10⁴ А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 1 до 1·10⁴ А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, измерительные преобразователи тока с диапазоном номинальных значений первичного тока от 1 до 3·10⁵ А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 1 мОм до 1 кОм в диапазоне тока от 1·10^-3 до 3·10² А и диапазоне частот от 20 Гц до 100 кГц.

5.5.2.2. Пределы допускаемых относительной токовой и абсолютной угловой погрешностей рабочих эталонов МПСТ второго разряда составляют от 0,03% до 0,8% и от 4·10^-4 до 1·10^-2 рад.

Пределы допускаемых относительных погрешностей измерительных и электронных шунтов переменного тока второго разряда составляют от 0,1% до 0,2%.

5.5.2.3. Рабочие эталоны второго разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока классов точности от 0,01 до 10 (ГОСТ 7746-2015, ГОСТ 23624-2001) и измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей от 0,1% до 10% сличением при помощи компаратора, в качестве которого применяется прибор сравнения и совместно с амперметрами, мультиметрами второго разряда методом косвенных измерений для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока классов точности от 3 до 10 по ГОСТ 7746-2015, а также измерительным преобразователям переменного тока (включая клещи электроизмерительные) с пределами допускаемых относительных токовых погрешностей от 0,1% до 10%.

Измерительные и электронные шунты переменного тока второго разряда применяют для передачи единиц измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей от 0,5% до 1% сличением при помощи компаратора.

5.5.2.4. Отношение суммы предела допускаемой погрешности рабочего эталона второго разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности средств измерений должно быть не более 1/3.

5.6.1. В качестве средств измерений синусоидального тока применяют:

а) трансформаторы тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10⁴ А и номинальными значениями вторичного тока 1, 2 и 5 А с номинальной частотой 50 (60) Гц, а также трансформаторы тока с диапазоном номинальных значений первичного тока от 1 до 3·10⁴ А для работы на частотах в диапазоне от 20 Гц до 10 кГц;

б) шунты переменного тока промышленной частоты 50 (60) Гц в диапазоне номинальных значений тока от 1·10^-1 до 3·10⁴ А с номинальными значениями сопротивления от 0,01 до 300 мОм;

в) измерительные и электронные шунты переменного тока для частот от 20 Гц до 100 кГц в диапазоне тока от 1·10^-3 до 3·10² А с номинальными значениями сопротивления от 1 мОм до 1 кОм;

г) измерительные преобразователи переменного тока (в том числе клещи электроизмерительные) в диапазоне тока от 1 до 3·10⁵ А в диапазоне частот от 20 Гц до 100 кГц.

5.6.2. Классы точности средств измерений составляют от 0,01 до 10.

5.6.3. Пределы допускаемых относительных токовых погрешностей измерительных преобразователей переменного тока составляют от 0,1% до 10%.

5.6.4. Пределы допускаемых относительных погрешностей измерительных и электронных шунтов переменного тока составляют от 0,03% до 1%.

6.1.1. Государственный первичный эталон, в части эталонных установок большого постоянного тока, предназначен:

а) для воспроизведения и хранения единиц коэффициентов преобразования силы постоянного электрического тока;

б) для передачи единиц коэффициентов преобразования силы постоянного электрического тока непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

6.1.2. Эталонная установка большого постоянного тока до 1000 А состоит из комплекса следующих технических средств:

а) масштабный преобразователь постоянного тока;

б) измерительная установка (компаратор-калибратор, мультиметр, набор мер сопротивления);

в) вспомогательное оборудование (источник постоянного тока);

г) эталоны сравнения.

6.1.2.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, составляет (от 300 до 1000).

Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 300 до 1000 А.

6.1.2.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 1000 А, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S₀,

стандартная неопределенность:

6.1.3. Эталонная установка большого постоянного тока до 10000 А состоит из комплекса следующих технических средств:

масштабный преобразователь постоянного тока;

измерительная установка (компаратор-калибратор, мультиметр, мера сопротивления);

вспомогательное оборудование (источник постоянного тока);

эталоны сравнения.

6.1.3.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, составляет (от 200 до 2000).

Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 1000 до 10000 А.

6.1.3.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 10000 А, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S₀,

стандартная неопределенность:

6.2.1. В качестве эталонов сравнения из состава эталонной установки большого постоянного тока до 1000 А применяют шунты с номинальными значениями тока 250 и 500 А.

6.2.1.1. Значения СКО результатов сличений эталона сравнения с государственным первичным эталоном составляют (0,3 - 5)·10^-5.

6.2.1.2. Нестабильность эталонов сравнения за год, v составляет (3 - 7)·10^-5.

6.2.2. В качестве эталонов сравнения из состава эталонной установки большого постоянного тока до 10000 А применяют масштабный преобразователь постоянного тока, шунт и оптический преобразователь тока с номинальными значениями первичного тока 1·10³ и 3·10⁵ А.

6.2.2.1. Значения СКО результатов сличений эталона сравнения с государственным первичным эталоном составляют (5 - 20)·10^-5.

6.2.2.2. Нестабильность эталонов сравнения за год, v составляет (5 - 20)·10^-5.

6.2.3. Эталон сравнения применяют для передачи единицы коэффициентов преобразования силы постоянного электрического тока от государственного первичного эталона при проведении международных сличений.

6.2.4. Значения СКО результатов сличений, при передаче единицы, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 - 5)·10^-5.

6.3.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют вольтметры первого, второго или третьего разряда в соответствии с Приложением N 3457, меры электрического сопротивления постоянного тока первого, второго, третьего и четвертого разрядов и измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона, в соответствии с Приложением N 3456.

6.3.2. Эталонные вольтметры совместно с эталонными мерами электрического сопротивления применяют для передачи единиц измерительным и электронным шунтам постоянного тока второго разряда методом косвенных измерений.

Эталонные вольтметры совместно с измерительными и электронными шунтами постоянного тока второго разряда применяют для передачи единиц измерительным преобразователям тока и измерительным шунтам, а также совместно с преобразователями тока второго разряда для передачи единиц преобразователям тока оптическим и измерительным преобразователям тока методом косвенных измерений.

6.3.3. Измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона в соответствии с Приложением N 3456, применяют для передачи единицы рабочим эталонам первого разряда и средствам измерений (пределы допускаемых относительных погрешностей 0,005% и 0,1%) сличением при помощи компаратора.

6.4.1. Рабочие эталоны первого разряда

6.4.1.1. В качестве рабочих эталонов первого разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют измерительные преобразователи тока в диапазоне номинального первичного тока от 1 до 1·10⁴ А и измерительные и электронные шунты в диапазоне номинального тока от 1·10^-3 до 3·10² А с номинальными значениями сопротивления от 0,1 мОм до 10 Ом.

6.4.1.2. Пределы допускаемых относительных погрешностей рабочих эталонов первого разряда составляют от 0,005% до 0,05%.

6.4.1.3. Рабочие эталоны первого разряда применяют для передачи единицы рабочим эталонам второго разряда методом сличения при помощи компаратора.

6.4.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности рабочего эталона второго разряда должно быть не более 1/3.

6.4.2. Рабочие эталоны второго разряда

6.4.2.1. В качестве рабочих эталонов второго разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют:

а) преобразователи постоянного тока, в том числе оптические;

б) установки поверочные для шунтов постоянного тока;

в) измерительные и электронные шунты постоянного тока.

Диапазон номинальных значений тока рабочих эталонов второго разряда от 1·10^-3 до 3·10⁵ А.

Диапазон коэффициентов преобразования от 5·10^-6 до 10 В/А (номинальных значений сопротивления шунтов от 5 мкОм до 10 Ом).

Пределы допускаемых относительных погрешностей рабочих эталонов второго разряда составляют от 0,02% до 0,5%.

6.4.2.2. Рабочие эталоны второго разряда применяют для передачи единиц коэффициентов преобразования силы постоянного электрического тока средствам измерений методом прямых измерений от поверочных установок, методом сличения при помощи компаратора и методом косвенных измерений от измерительных и электронных шунтов постоянного тока, а также методом косвенных измерений от преобразователей тока.

6.4.2.3. Отношение суммы предела допускаемой погрешности рабочего эталона и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности средств измерений должно быть не более 1/3.

6.5.1. В качестве средств измерений коэффициентов преобразования силы постоянного электрического тока применяют:

а) измерительные преобразователи постоянного тока (в том числе оптические и клещи электроизмерительные) в диапазоне тока от 5·10¹ до 3·10⁵ А;

б) измерительные и электронные шунты постоянного тока с диапазоном номинальных значений тока от 1·10^-3 до 1,5·10⁴ А с номинальными значениями сопротивления от 5 мкОм до 1 кОм.

6.5.2. Пределы допускаемых относительных погрешностей средств измерений составляют от 0,005% до 5%.

6.5.3. Классы точности средств измерений составляют от 0,1 до 0,5.
