"Государственная поверочная схема для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа"
(утв. Приказом Росстандарта от 30.12.2022 N 3342)

1.1. Настоящая государственная поверочная схема для средств измерений импульсного давления (далее - ГПС) распространяется на средства измерений импульсного давления в диапазоне измерений от 1·10⁶ до 1,2·10⁹ Па при длительности импульса от 3·10^-6 до 5·10^-1 с и устанавливает порядок передачи единицы импульсного давления от государственного первичного эталона при помощи рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

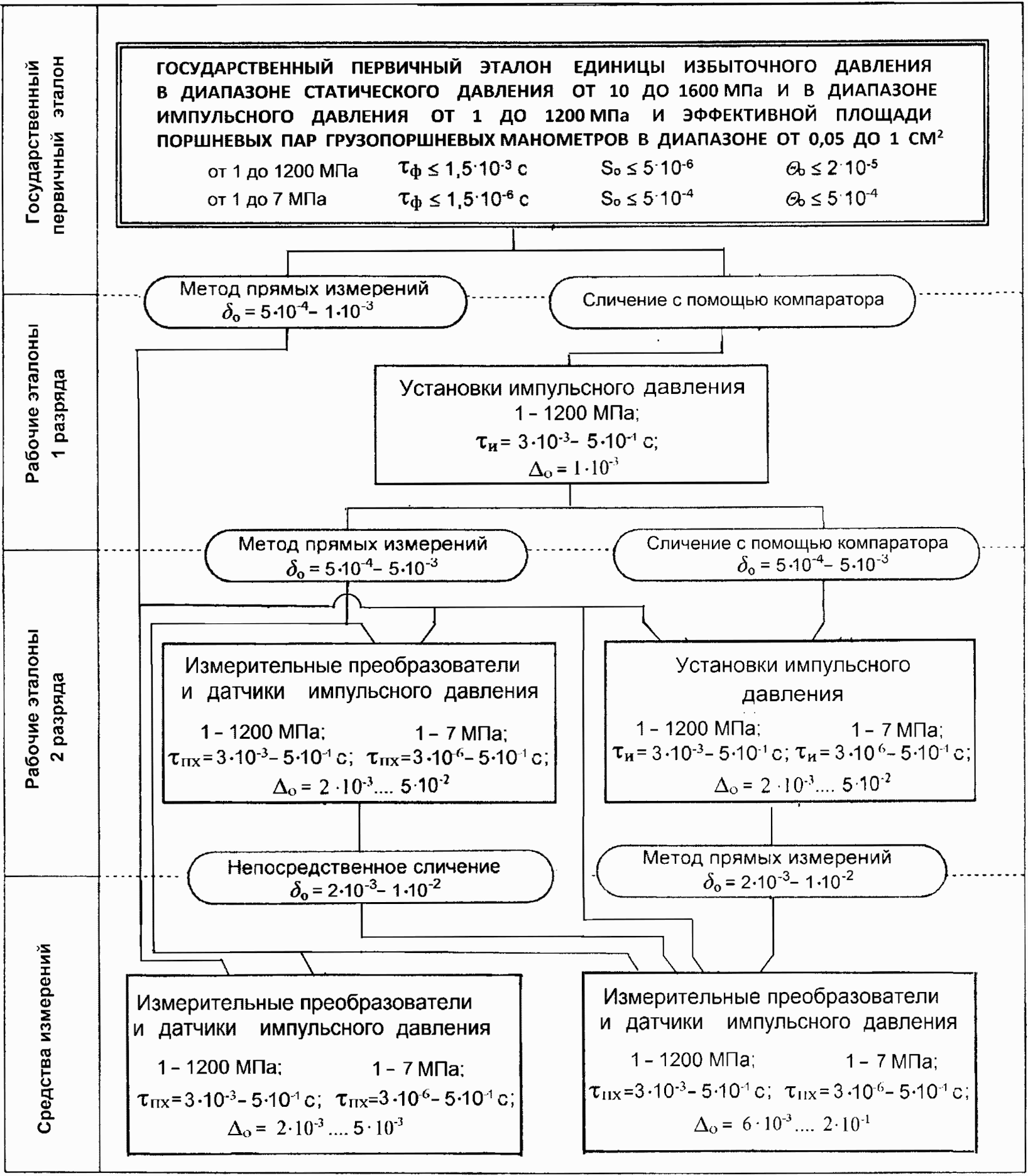

1.2. Графическая часть ГПС представлена в Приложении А.

2.1. S_о - среднее квадратическое отклонение результата измерений;

- неисключенная систематическая погрешность;

U_о - расширенная неопределенность измерений;

- длительность фронта импульса давления, как при увеличении, так и уменьшении давления;

- длительность импульса давления;

- время нарастания переходной характеристики СИ импульсного давления;

- пределы допускаемой относительной погрешности;

- пределы допускаемой относительной погрешности методов передачи единицы импульсного давления.

3.1. Государственный первичный эталон единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см², ГЭТ 43-2022 (далее - ГПЭ) предназначен для воспроизведения и хранения единицы давления для области избыточного импульсного давления в диапазоне от 1·10⁶ до 1,2·10⁹ Па и передачи единицы импульсного давления при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

3.2. В основу измерений импульсного давления в диапазоне от 1·10⁶ до 1,2·10⁹ Па, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным ГПЭ. В диапазоне от 1·10⁶ до 2,5·10⁷ Па для средств измерений импульсного давления допускается применение Государственной поверочной схемы для средств измерений переменного давления в диапазоне от 1·10² до 2,5·10⁷ Па для частот от 5·10^-1 до 1·10⁴ Гц и длительностей от 1·10^-5 до 10 с при постоянном давлении до 5·10⁶ Па (ГОСТ 8.801-2012).

3.3. В состав ГПЭ входят следующие технические средства:

измерительные поршневые системы (меры эффективной площади) с номинальными значениями эффективной площади 28, 10, 3, 1, 0,5, 0,2 и 0,05 см²;

измерительные мультипликаторы давления для воспроизведения давления до 1200 МПа и 1600 МПа;

набор гирь класса точности E2 с номинальными значениями от 1 мг до 5 кг;

набор специальных грузов с номинальными значениями от 0,05 до 5 кг;

аппаратура для создания избыточного давления в диапазоне статического давления от 10 до 1600 МПа, в диапазоне импульсного давления в жидкой среде от 1 до 1200 МПа, в диапазоне импульсного давления в газовой среде от 1 до 7 МПа и передачи размера единицы давления и эффективной площади;

система автоматического сбора и обработки результатов измерений.

3.4. Диапазон значений импульсного давления, воспроизводимых ГПЭ:

от 1·10⁶ до 1,2·10⁹ Па в жидкой среде, длительность фронта импульса не более 1,5·10^-3 с;

от 1·10⁶ до 7·10⁶ Па в газовой среде, длительность фронта импульса не более 1,5·10^-6 с.

3.5. ГПЭ обеспечивает воспроизведение:

единицы давления с средним квадратическим отклонением результата измерений, не превышающим 1·10^-6 при неисключенной систематической погрешности, не превышающей 1,5·10^-5 в диапазоне измерений от 10 до 250 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 1,2·10^-5.

единицы давления с средним квадратическим отклонением результата измерений, не превышающим 5·10^-6 при неисключенной систематической погрешности, не превышающей 2·10^-5 в диапазоне измерений от 250 до 1600 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 2·10^-5.

единицы импульсного давления в жидкой среде с средним квадратическим отклонением результата измерений, не превышающим 5·10^-6 при неисключенной систематической погрешности, не превышающей 2·10^-5 в диапазоне измерений от 1 до 1200 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 2·10^-5. Длительность фронта изменения давления в импульсе не превышает 1,5·10^-3 с в жидкой среде. Расширенная неопределенность измерений длительности фронта изменения давления в импульсе в жидкости, при доверительной вероятности 0,95, не превышает 2,5 мкс.

единицы импульсного давления в газовой среде с средним квадратическим отклонением результата измерений, не превышающим 5·10^-4 при неисключенной систематической погрешности, не превышающей 5·10^-4 в диапазоне измерений от 1 до 7 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 1,5·10^-3. Длительность фронта изменения давления в импульсе не превышает 1,5·10^-6 с в газовой среде. Расширенная неопределенность измерений длительности фронта изменения давления в импульсе в газе, при доверительной вероятности 0,95, не превышает 0,4 мкс.

эффективной площади поршневых пар грузопоршневых манометров со средним квадратическим отклонением результата измерений, не превышающим 5·10^-7 при неисключенной систематической погрешности, не превышающей 1,5·10^-5 в диапазоне от 0,05 до 1 см². Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 1,2·10^-5.

3.6. ГПЭ применяют для передачи единицы импульсного давления рабочим эталонам 1-го разряда методом сличения с помощью компараторов, рабочим эталонам 2-го разряда и средствам измерений импульсного давления методом прямых измерений.

3.7. Пределы допускаемой относительной погрешности метода прямых измерений при передаче единицы импульсного давления рабочим эталонам 2-го разряда и средствам измерений:

в диапазоне от 1 до 1200 МПа в жидкой среде - 5·10^-4;

в диапазоне от 1 до 7 МПа в газовой среде - 1·10^-3.

4.1. Рабочие эталоны 1-го разряда

4.1.1. В качестве эталонов 1-го разряда применяют установки импульсного давления в диапазоне от 1 до 1200 МПа при длительности импульса от 3·10^-3 до 5·10^-1 с.

4.1.2. Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда: 1·10^-3.

4.1.3. Рабочие эталоны 1-го разряда применяют для передачи единицы импульсного давления рабочим эталонам 2-го разряда и средствам измерений импульсного давления методом сличения с помощью компаратора и методом прямых измерений.

4.1.4. Соотношение пределов допускаемых погрешностей при одном и том же значении давления должно быть не более 1:2 (при поверке способом градуировки) и 1:3 (при поверке способом отбраковки).

4.2. Рабочие эталоны 2-го разряда

4.2.1. В качестве эталонов 2-го разряда применяют измерительные преобразователи и установки импульсного давления в диапазоне от 1 до 1200 МПа при длительности импульса от 3·10^-6 до 5·10^-1 с.

4.2.2. Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда: от 2·10^-3 до 5·10^-2.

4.2.3. Погрешность вторичной аппаратуры и компараторов может быть включена в погрешность эталона. В случае применения вторичной аппаратуры, не входящей в состав эталона, суммарная погрешность аппаратуры не должна превышать 15% от погрешности поверяемого СИ или эталона.

4.2.4. Рабочие эталоны 2-го разряда применяют для передачи единицы импульсного давления средствам измерений импульсного давления методом непосредственного сличения и методом прямых измерений.

4.2.5. Соотношение пределов допускаемых погрешностей при одном и том же значении давления должно быть не более 1:2 (при поверке способом градуировки) и 1:3 (при поверке способом отбраковки).

5.1. В качестве средств измерений импульсного давления применяют датчики и измерительные преобразователи в диапазоне от 1 до 1200 МПа при длительности импульса от 3·10^-6 до 5·10^-1 с. Допускается применение других наименований для средств измерений импульсного давления.

5.2. Пределы допускаемых относительных погрешностей средств измерений: от 2·10^-3 до 2·10^-1.
