"Государственная поверочная схема для средств измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм"
(утв. Приказом Росстандарта от 02.08.2022 N 1894)

1.1. Настоящая Государственная поверочная схема распространяется на средства измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм и устанавливает порядок передачи единиц абсолютной спектральной чувствительности к потоку излучения - ампер на ватт (А/Вт), вольт на ватт (В/Вт), абсолютной спектральной чувствительности к освещенности - ампер - метр квадратный на ватт (А·м²/Вт) и вольт - метр квадратный на ватт (В·м²/Вт), относительной спектральной чувствительности к потоку излучения - безразмерностная величина и относительной спектральной чувствительности к освещенности - безразмерностная величина от Государственного первичного эталона единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм с помощью вторичных и рабочих эталонов единиц спектральной чувствительности, а также рабочих эталонов единицы относительной спектральной мощности излучения, средствам измерений с указанием погрешностей, неопределенностей, основных методов поверки и методов передачи единиц величин.

Графическая часть Государственной поверочной схемы для средств измерений спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм представлена в приложении А.

1.2. Государственная поверочная схема для средств измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм состоит из трех частей:

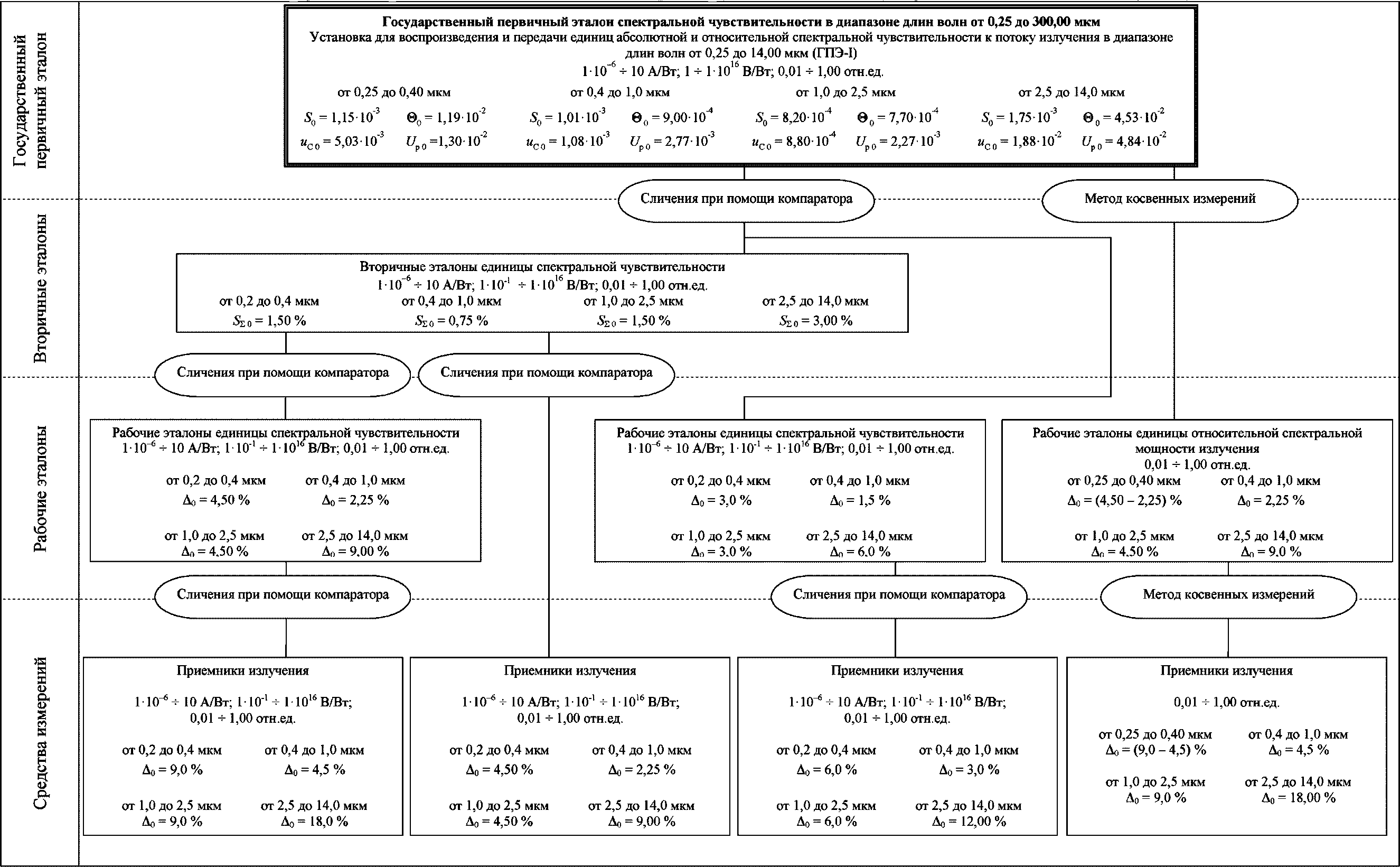

Часть 1. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 14,0 мкм.

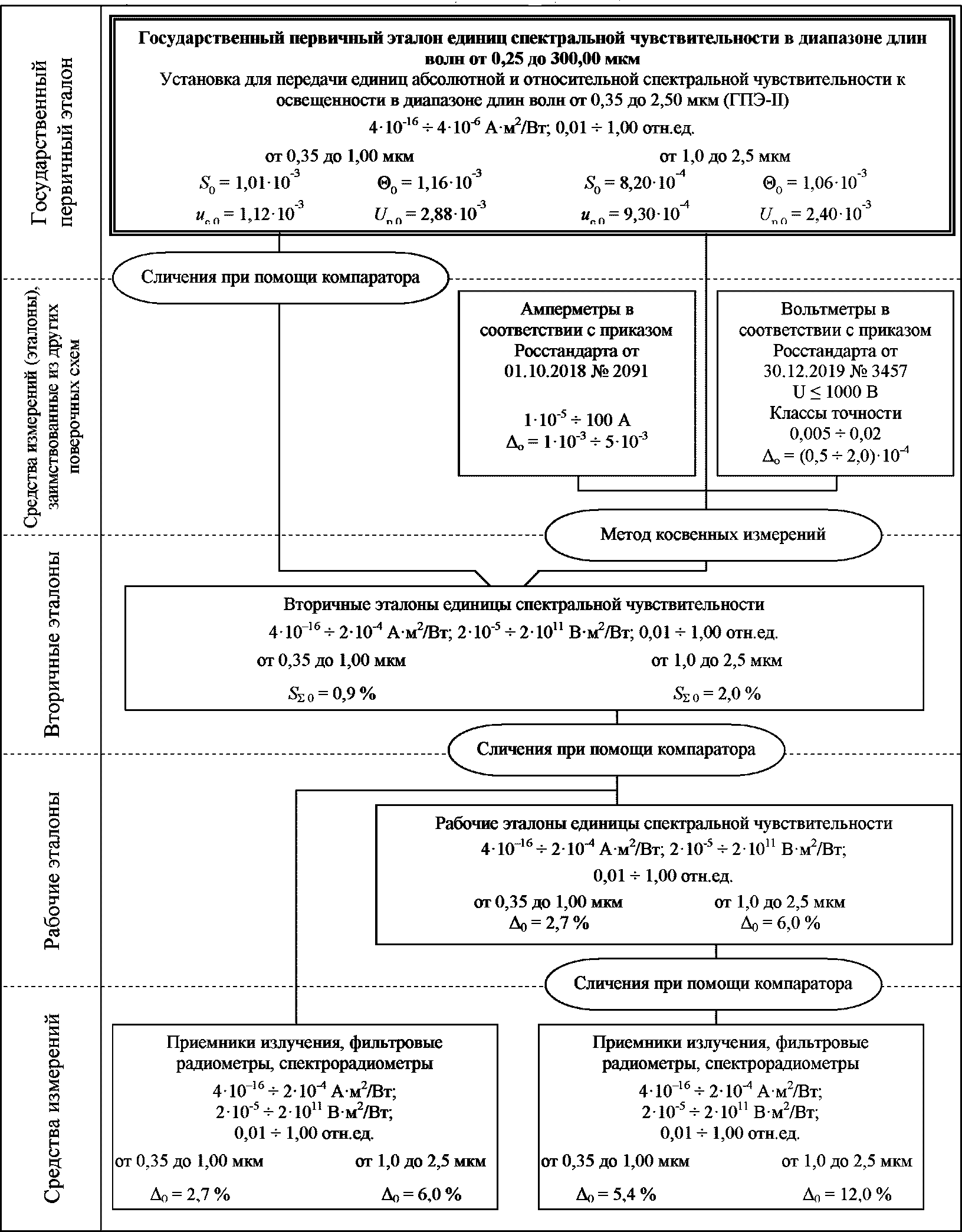

Часть 2. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

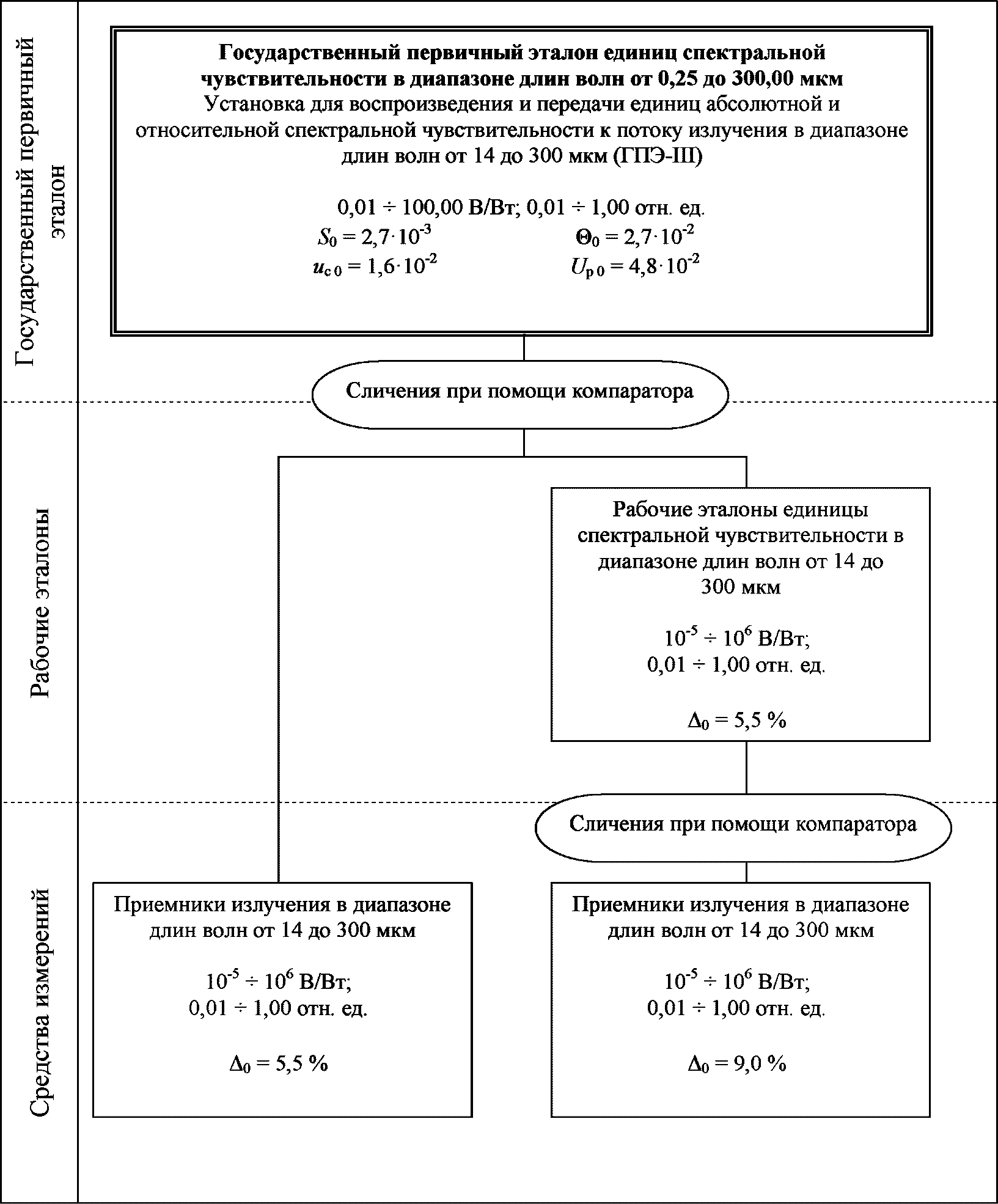

Часть 3. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

1.3. Государственную поверочную схему возглавляет государственный первичный эталон единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм, включающий в себя: установку для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I), установку для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II) и установку для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм (ГПЭ-III).

ГПЭ-I предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

ГПЭ-II предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

ГПЭ-III предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

2.1.1. ГПЭ-I состоит из комплекса следующих средств измерений и вспомогательного оборудования:

криогенный радиометр с системой охлаждения и вакуумирования;

вакуумная камера для установки поверяемых приемников излучения;

монохроматический источник излучения на основе монохроматора и набора источников излучения;

набор эталонных приемников излучения.

2.1.2. Диапазоны значений абсолютной спектральной чувствительности, в которых ГПЭ-I воспроизводит единицу величины, составляют от 1·10^-6 до 10 А/Вт и от 1 до 1·10¹⁶ В/Вт в диапазоне длин волн от 0,25 до 14,00 мкм.

Диапазон значений относительной спектральной чувствительности, в котором ГПЭ-I воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 14,00 мкм.

2.1.3. ГПЭ-I обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ <1>, границей относительной неисключенной систематической погрешности результата измерений , стандартной неопределенностью, оцениваемой по типу A, u_A0*, стандартной неопределенностью, оцениваемой по типу B, u_B0, оценкой суммарной стандартной неопределенности u_C0 и оценкой расширенной неопределенности U_p0 (k = 2,576) при доверительной вероятности P = 0,99, указанными в таблице 1.

--------------------------------

<1> Расчет приведен для 35 независимых измерений.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

2.1.4. ГПЭ-I применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения вторичным и рабочим эталонам методом сличения при помощи компаратора, а также для единицы относительной спектральной мощности излучения рабочим эталоном методом косвенных измерений.

Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к потоку излучения от ГПЭ-I в единицу относительной спектральной мощности излучения. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методики измерений в методиках первичной и периодической аттестации рабочего эталона:

где - относительная спектральная мощность излучения рабочего эталона на длине волны , отн. ед.;

- сигнал на выходе приемника излучения из состава ГПЭ-I на длине волны , В или А;

- спектральная чувствительность к потоку излучения ГПЭ-I на длине волны , А/Вт, В/Вт или отн. ед.;

- максимальное значение отношения для всего диапазона длин волн, Вт или отн. ед.

2.2.1. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

2.2.1.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм с ГПЭ-I при 10 независимых измерениях не превышает 1,5%.

2.2.2. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

2.2.2.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм с ГПЭ-I при 10 независимых измерениях не превышает 0,75%.

2.2.3. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.2.3.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-I при 10 независимых измерениях не превышает 1,5%.

2.2.4. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.2.4.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм с ГПЭ-I при 10 независимых измерениях не превышает 3,0%.

2.2.5. Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

2.3.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения диапазоне длин волн от 0,2 до 0,4 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

2.3.1.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм не превышают 3,0% при передаче им единицы от ГПЭ-I и 4,5% при передаче им единицы от вторичного эталона.

2.3.2. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

2.3.2.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 1,50% при передаче им единицы от ГПЭ-I и 2,25% при передаче им единицы от вторичного эталона.

2.3.3. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.3.3.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 3,0% при передаче им единицы от ГПЭ-I и 4,5% при передаче им единицы от вторичного эталона.

2.3.4. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.3.4.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 6,0% при передаче им единицы от ГПЭ-I и 9,0% при передаче им единицы от вторичного эталона.

2.3.5. В качестве рабочих эталонов единицы относительной спектральной мощности излучения в диапазоне от 0,01 до 1,00 в диапазоне длин волн от 0,25 до 14,00 мкм применяют приемники излучения с источниками монохроматического излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

2.3.5.1. Пределы допускаемой относительной погрешности рабочих эталонов единицы относительной спектральной мощности составляет от 4,50 до 2,25% в диапазоне длин волн от 0,25 до 0,40 мкм, не более 2,25% в диапазоне длин волн от 0,4 до 1,0 мкм, не более 4,5% в диапазоне длин волн от 1,0 до 2,5 мкм и не более 9,0% в диапазоне длин волн от 2,5 до 14,0 мкм.

2.3.6. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения методом сличения при помощи компаратора и методом косвенных измерений.

Метод косвенных измерений предусматривает преобразование передаваемой единицы относительной спектральной мощности излучения от рабочего эталона в единицу относительной спектральной чувствительности к потоку излучения средств измерений. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методики измерений в методиках поверки и калибровки средств измерений:

где - относительная спектральная чувствительность к потоку излучения средства измерений на длине волны , отн. ед.;

- сигнал на выходе приемника излучения из состава средства измерения на длине волны , В или А;

- относительная спектральная мощность излучения рабочего эталона на длине волны , отн. ед.;

- максимальное значение отношения для всего диапазона длин волн, В или А.

2.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм.

2.4.1.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм не превышают 4,5% при передаче им единицы от вторичного эталона, 6,0% при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0% при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм.

2.4.2.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 2,25% при передаче им единицы от вторичного эталона, 3,00% при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 4,50% при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.2.2. Пределы допускаемой относительной погрешности средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 4,5% при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

2.4.3. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм.

2.4.3.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 4,5% при передаче им единицы от вторичного эталона, 6,0% при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0% при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.3.2. Пределы допускаемой относительной погрешности средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 9,0% при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

2.4.4. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10^-6 до 10 А/Вт или от 1·10^-1 до 1·10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм.

2.4.4.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 9,0% при передаче им единицы от вторичного эталона, 12,0% при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 18,0% при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.4.2. Пределы допускаемой относительной погрешности средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 18,0% при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

3.1.1. ГПЭ-II состоит из комплекса следующих средств измерений и вспомогательного оборудования:

спектрокомпаратора на основе монохроматора;

блока источников излучения;

набора трап-детекторов и фильтровых радиометров.

3.1.2. Диапазон значений абсолютной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 4·10^-16 до 4·10^-6 А·м²/Вт в диапазоне длин волн от 0,35 до 2,50 мкм.

Диапазон значений относительной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 2,50 мкм.

3.1.3. ГПЭ-II обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к освещенности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ не более 1,01·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и не более 8,20·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм при 35 независимых измерениях.

Доверительные границы относительной неисключенной систематической погрешности результата измерений не превышают 1,16·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 1,06·10^-3 в диапазоне длин волн от 1,0 до 2,5 мкм при доверительной вероятности P = 0,99.

Относительная стандартная неопределенность, оцениваемая по типу A, u_A0 не превышает 1,01·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 8,20·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Относительная стандартная неопределенность, оцениваемая по типу B, u_B0 не превышает 4,76·10^-4 в диапазоне длин волн от 0,35 до 1,00 мкм и 4,39·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной суммарной стандартной неопределенности u_C0 не превышает 1,12·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 9,30·10^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной расширенной неопределенности U_р0 не превышает 2,88·10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 2,40·10^-3 в диапазоне длин волн от 1,0 до 2,5 мкм при k = 2,576 и доверительной вероятности P = 0,99.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности к освещенности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

3.1.4. ГПЭ-II применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к освещенности вторичным и рабочим эталонам методом сличения при помощи компаратора и косвенным методом.

Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к освещенности от ГПЭ-II, единицы постоянного электрического напряжения в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 30.12.2019 N 3457, и единицы силы постоянного электрического тока в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1·10^-16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 N 2091 в единицу спектральной чувствительности к освещенности. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методик первичной и периодической аттестации вторичного эталона:

где - абсолютная спектральная чувствительность к освещенности вторичного эталона на длине волны , В·м²/Вт;

- абсолютная спектральная чувствительность к освещенности ГПЭ-II на длине волны , А·м²/Вт;

- результат измерений постоянного электрического напряжения на выходе приемника излучения из состава вторичного эталона на длине волны , В;

- результат измерений силы постоянного электрического тока на выходе приемника излучения из состава ГПЭ-II на длине волны , А.

3.2.1. В качестве средств измерений (эталонов), заимствованных из других поверочных схем, применяют амперметры в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1·10^-16 до 100 А, утвержденной приказом Госстандарта от 01.10.2018 N 2091.

3.2.1.1. Диапазон измерений постоянного тока амперметров составляет от 1·10^-5 до 100 А.

3.2.1.2. Пределы допустимых относительных погрешностей амперметров составляют от 1·10^-3 до 5·10^-3.

3.2.2. В качестве средств измерений (эталонов), заимствованных из других поверочных схем применяют вольтметры в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Госстандарта от 30.12.2019 N 3457.

3.2.2.1. Диапазон измерений напряжения вольтметров составляет до 1000 В.

3.2.2.2. Пределы допустимых относительных погрешностей вольтметров составляют от 0,5·10^-4 до 2,0·10^-4.

3.2.3. Средства измерений (эталоны), заимствованные из других поверочных схем применяют для передачи единицы абсолютной спектральной чувствительности к освещенности вторичным эталонам косвенным методом. Описание метода косвенных измерений приведено в п. 3.1.4.

3.3.1. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.3.1.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм с ГПЭ-II при 35 независимых измерениях не превышает 0,9%.

3.3.2. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.3.2.1. Относительное суммарное среднее квадратическое отклонение результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-II при 35 независимых измерениях не превышает 2,0%.

3.3.3. Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

3.4.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.4.1.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7%.

3.4.2. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,50 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.4.2.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0%.

3.4.3. Рабочие эталоны применяют для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к освещенности методом сличения при помощи компаратора.

3.5.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед.

3.5.1.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7% при передаче единицы от вторичного эталона и 5,4% при передаче единицы от рабочего эталона.

3.5.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10^-16 до 2·10^-4 А·м²/Вт или от 2·10^-5 до 2·10¹¹ В·м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

3.5.2.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0% при передаче единицы от вторичного эталона и 12,0% при передаче единицы от рабочего эталона.

4.1.1. ГПЭ-III состоит из комплекса следующих средств измерений и вспомогательного оборудования:

набор приемников излучения терагерцового диапазона;

источник излучения терагерцового диапазона;

систему спектрального компаратора приемников излучения;

оптическую систему.

4.1.2. Диапазон значений абсолютной спектральной чувствительности к потоку излучения, в котором ГПЭ-III воспроизводит единицу величины, составляет от 0,01 до 100,00 В/Вт в диапазоне длин волн от 14 до 300 мкм.

Диапазон значений относительной спектральной чувствительности к потоку излучения, в котором ГПЭ-III воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

4.1.3. ГПЭ-III обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к потоку излучения с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ не более 2,7·10^-3 в диапазоне длин волн от 14 до 300 мкм.

Границы относительной неисключенной систематической погрешности результата измерений не превышают 2,7·10^-2 в диапазоне длин волн от 14 до 300 мкм.

Стандартная неопределенность, оцениваемая по типу A, u_A0 не превышает 2,7·10^-3 в диапазоне длин волн от 14 до 300 мкм.

Стандартная неопределенность, оцениваемая по типу B, u_B0 не превышает 1,6·10^-2 в диапазоне длин волн от 14 до 300 мкм.

Оценка суммарной стандартной неопределенности u_C0 не превышает 1,6·10^-2 в диапазоне длин волн от 14 до 300 мкм.

Оценка расширенной неопределенности U_р0 не превышает 4,8·10^-2 в диапазоне длин волн от 14 до 300 мкм при k = 3.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

4.1.4. ГПЭ-III применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

4.2.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 10^-5 до 10⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм и компаратора, работающего в диапазоне длин волн от 14 до 300 мкм.

4.2.1.1. Пределы допускаемой относительной погрешности рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм не превышают 5,5%.

4.3. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности методом сличения при помощи компаратора.

4.3.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 10^-5 до 10⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

4.3.1.1. Пределы допускаемой относительной погрешности средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм не превышают 5,5% при передаче единицы от ГПЭ-III и 9,0% при передаче единицы от рабочих эталонов.
