"Государственная поверочная схема для средств измерений твердости по шкалам Бринелля"
(утв. Приказом Росстандарта от 02.08.2022 N 1895)

1.1 Настоящий документ распространяется на Государственный первичный эталон и Государственную поверочную схему для средств измерений твердости по шкалам Бринелля (HB, HBW), определяющую порядок передачи чисел твердости от Государственного первичного эталона твердости по шкалам Бринелля (далее - ГПЭ) при помощи рабочих эталонов средствам измерений.

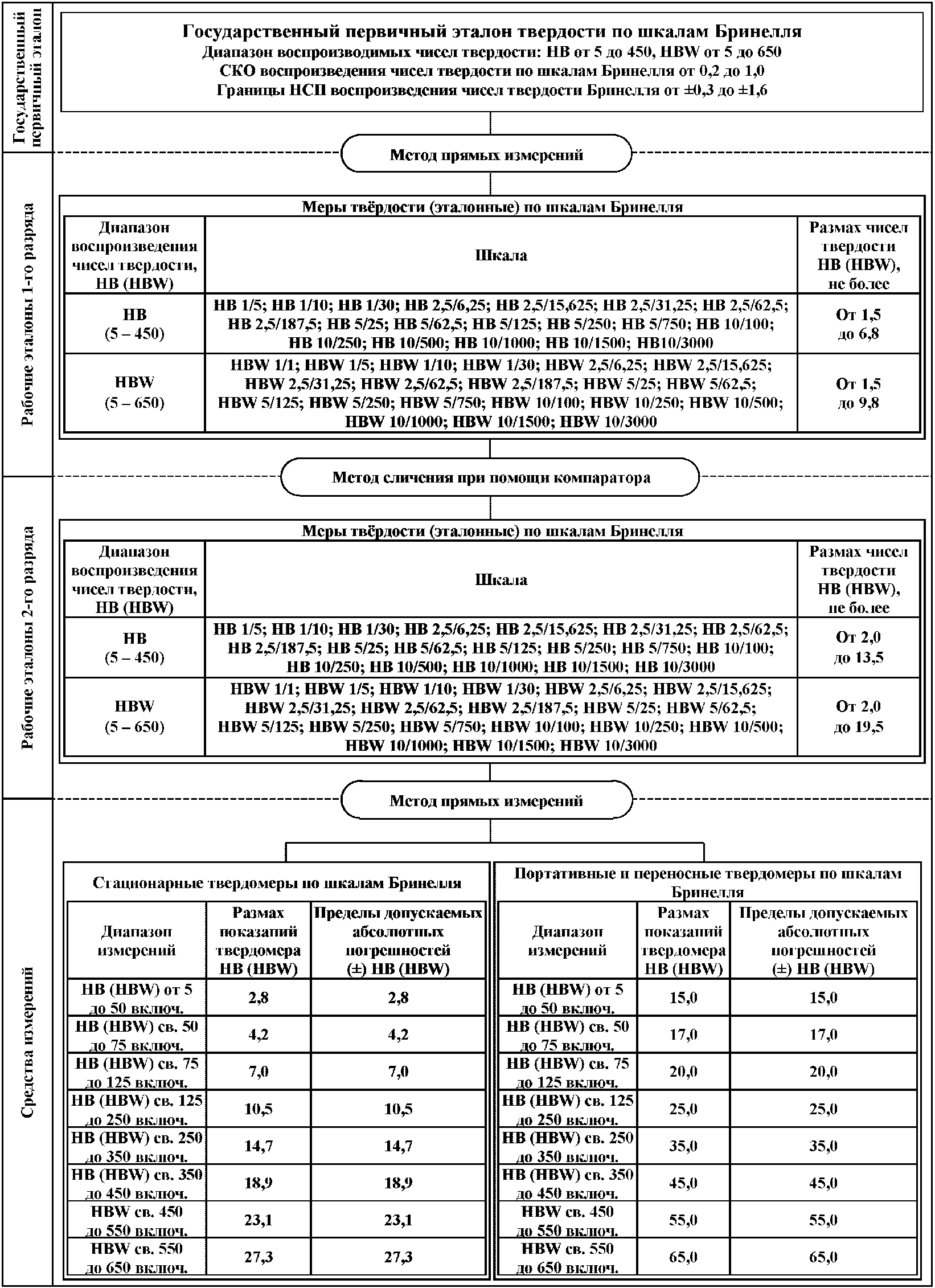

1.2 Графическая часть Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля представлена в Приложении А.

В настоящем документе применены следующие термины с соответствующими определениями.

Метод измерения твердости по шкалам Бринелля - метод измерений, описанный в ГОСТ 9012 "Металлы. Метод измерения твердости по Бринеллю" заключается во вдавливании стального сферического (числа твердости по шкалам Бринелля HB) или твердосплавного сферического (числа твердости по шкалам Бринелля HBW) наконечника в образец под действием прикладываемого усилия и в определении диаметра оставшегося отпечатка после снятия усилия, действующего со стороны наконечника на материал образца.

Размах чисел твердости меры твердости - разность между максимальным и минимальным значением чисел твердости при поверке меры твердости. Измерения проводятся равномерно, по всей поверхности меры твердости.

Размах показаний твердомеров - разность между максимальным и минимальным значением, полученным при измерениях твердомером на мере твердости. При этом измерения проводятся на минимально допустимом расстоянии друг от друга. Размах показаний твердомеров вычисляется по результатам 5 измерений.

Медиана чисел твердости - значение, попадающее на среднее место ряда результатов измерений, расположенных в порядке возрастания чисел твердости при нечетном числе измерений, или полусумма двух значений, попадающих на средние места ряда, расположенных в порядке возрастания чисел твердости при четном числе измерений.

3.1 ГПЭ предназначен для воспроизведения чисел твердости по шкалам Бринелля в соответствии с ГОСТ 9012 "Металлы. Метод измерения твердости по Бринеллю" и передачи их при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений.

3.2 ГПЭ включает в себя следующие средства измерений:

Эталонные установки для воспроизведения шкал твердости Бринелля;

Микроскоп измерительный.

3.3 Шкалы и диапазоны чисел твердости по шкалам Бринелля, воспроизводимых ГПЭ, приведены в таблице 1.

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Бринелля с средним квадратическим отклонением (далее - СКО) результата 5 измерений, не превышающем значения, указанные в таблице 2.

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Бринелля с неисключенной систематической погрешностью (далее - НСП), не превышающей значения из таблицы 3.

Стандартная неопределенность измерений при воспроизведении чисел твердости по шкалам Бринелля, оцененная по типу A и B не превышает значений из таблицы 4. Суммарная стандартная неопределенность и расширенная неопределенность измерений при коэффициенте охвата (k) k = 2 не превышают значений из таблицы 4:

3.4 Шкалы твердости Бринелля являются шкалами порядка, поэтому СКО, НСП, неопределенность измерений при воспроизведении чисел твердости по шкалам Бринелля вычислены по модели линеаризации шкалы вблизи значений чисел.

3.5 ГПЭ твердости по шкалам Бринелля применяют для передачи значений чисел твердости по шкалам Бринелля рабочим эталонам 1-го разряда методом прямых измерений.

4.1 В качестве рабочих эталонов 1-го разряда применяют эталонные меры твердости 1-го разряда с метрологическими характеристиками, приведенными в таблице 5. Эталонной мере твердости приписывается значение медианы из результатов измерений, сделанных в соответствии с Методикой поверки на меры твердости эталонные или ГОСТ Р 8.977 "ГСИ. Меры твердости эталонные. Методика поверки".

Размах чисел твердости по шкалам Бринелля рабочих эталонов 1-го разряда не должен превышать значений, указанных в таблице 5.

Рабочие эталоны 1-го разряда применяют для передачи значений чисел твердости по шкалам Бринелля рабочим эталонам второго разряда методом сличения при помощи твердомера-компаратора, настроенного по рабочим эталонам первого разряда, в соответствии с Методикой поверки на меры твердости эталонные или ГОСТ Р 8.977 "ГСИ. Меры твердости эталонные. Методика поверки".

4.2 В качестве рабочих эталонов 2-го разряда применяют эталонные меры твердости 2-го разряда с метрологическими характеристиками, приведенными в таблице 6. Эталонной мере твердости приписывается значение в соответствии с процедурой, описанной в Методике поверке или ГОСТ Р 8.977 "ГСИ. Меры твердости эталонные. Методика поверки".

Размах чисел твердости по шкалам Бринелля рабочих эталонов 2-го разряда не должен превышать значений, указанных в таблице 6. В случае, если предельные размахи чисел твердости мер твердости, внесенных в реестр средств измерений до 2013 года, указаны в описании типа в относительных единицах (в процентах), то допускается переводить предельные размахи из относительных единиц (процентов) в абсолютные.

Рабочие эталоны 2-го разряда применяют для передачи значений чисел твердости по шкалам Бринелля средствам измерений методом прямых измерений.

В качестве средств измерений твердости по шкалам Бринелля применяют стационарные, переносные и портативные твердомеры утвержденных типов. Пределы допускаемых абсолютных погрешностей и размахов показаний стационарных твердомеров для 5 измерений указаны в таблице 7. В случае, если пределы погрешности средств измерений, внесенных в реестр средств измерений до 2013 года, указаны в описании типа в относительных единицах (в процентах), то допускается переводить пределы погрешности из относительных единиц (процентов) в абсолютные.

Пределы допускаемых абсолютных погрешностей и размахов показаний переносных и портативных твердомеров указаны в таблице 8.
