"Государственная поверочная схема для средств измерений девиации частоты"
(утв. Приказом Росстандарта от 01.02.2022 N 233)

Государственная поверочная схема для средств измерений девиации частоты устанавливает порядок передачи единицы девиации частоты - герца - от государственного первичного эталона единицы девиации частоты с помощью рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

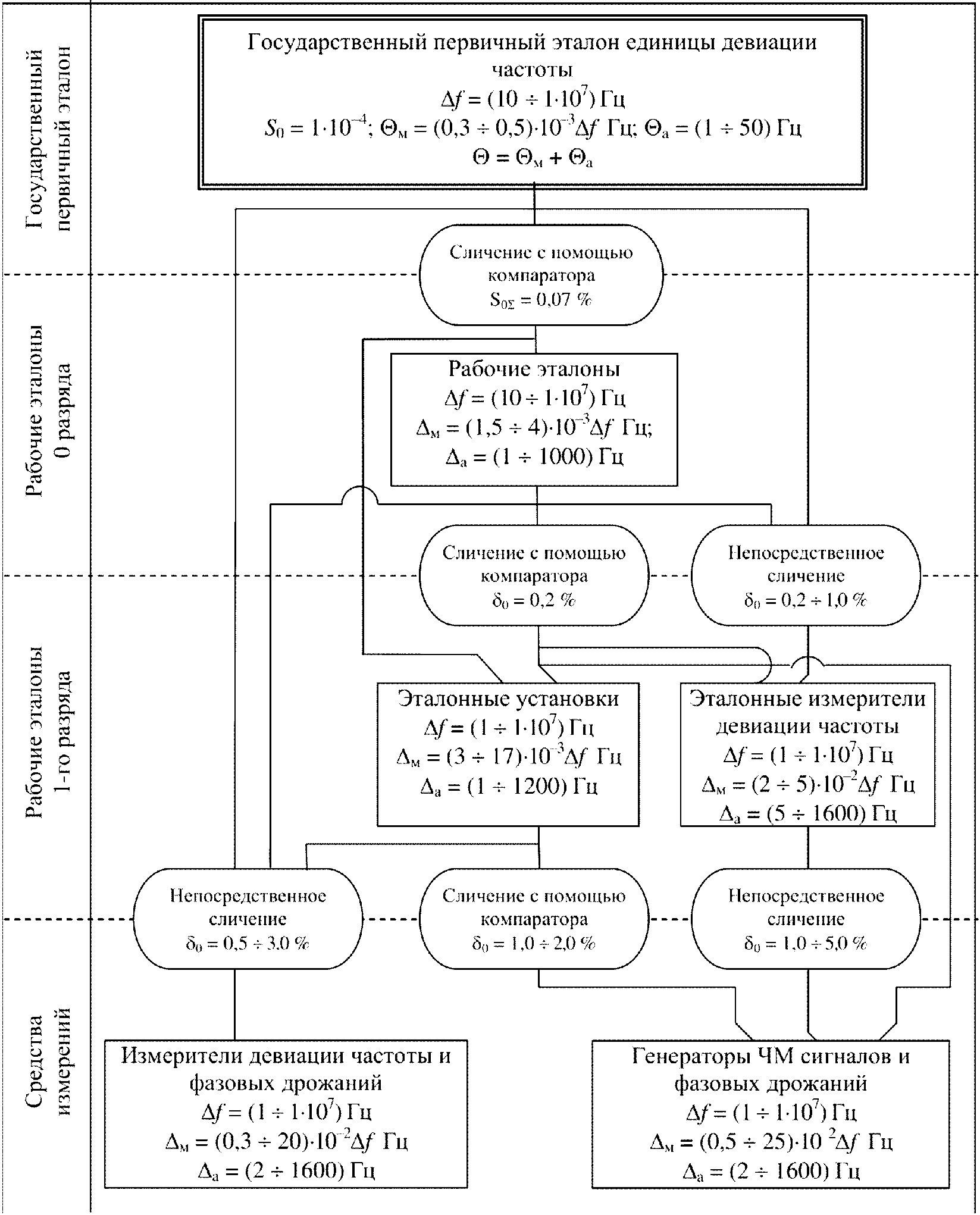

Графическая часть государственной поверочной схемы для средств измерений девиации частоты приведена в приложении А.

2.1. Государственный первичный эталон состоит из:

эталонного калибратора-компаратора девиации частоты;

частотомера;

генератора сигналов сложной/произвольной формы;

калибратора частотной и фазовой модуляции;

анализатора сигналов;

осциллографа цифрового запоминающего;

персональной ЭВМ и вспомогательного оборудования.

2.2. Диапазон пиковых значений девиации частоты , воспроизводимых эталоном, диапазон частот модулирующих сигналов F_м и несущие частоты f₀ указаны в таблице 1.

2.3. Государственный первичный эталон обеспечивает воспроизведение девиации частоты со средним квадратическим отклонением результатов измерений S₀, не превышающим 1·10^-4 при десяти независимых наблюдениях. Неисключенная систематическая погрешность не должна быть более определяемой по формуле:

где - мультипликативная составляющая неисключенной систематической погрешности;

- аддитивная составляющая неисключенной систематической погрешности.

Значения и в зависимости от характеристик воспроизводимых частотно-модулированных сигналов приведены в таблице 2.

2.4. Государственный первичный эталон применяют для передачи единицы девиации частоты рабочим эталонам и средствам измерений сличением с помощью компаратора или непосредственным сличением.

2.5. Соотношение пределов погрешности измерения эталонов 0-го разряда к неисключенной систематической погрешности должно быть не менее 2:1

3.1. В качестве рабочих эталонов 0 разряда единицы девиации частоты применяют комплексы средств измерений, предназначенные для хранения и передачи единицы девиации частоты в диапазоне от 10 до 1·10⁷ Гц. В качестве рабочих эталонов 0 разряда единицы девиации частоты применяют поверочные установки, калибраторы, измерители модуляции, анализаторы сигналов, анализаторы спектра.

3.2. Пределы допускаемой абсолютной погрешности рабочих эталонов 0 разряда не должны быть более определяемых по формуле (2),

где - пределы допускаемой мультипликативной составляющей погрешности;

- пределы допускаемой аддитивной составляющей погрешности.

3.3. Среднее квадратическое отклонение результатов сличений рабочих эталонов 0 разряда с государственным эталоном не превышает 0,07%.

3.4. Сличения проводят на частотах модулирующих сигналов F_м из ряда 0,02; 0,03; 0,09; 0,4; 1,0; 6; 20; 60; 100 и 200 кГц и на несущих частотах, указанных в таблице 1.

3.5. Рабочие эталоны 0 разряда применяют для передачи единицы девиации частоты рабочим эталонам 1-го разряда и средствам измерений сличением с помощью компаратора или непосредственным сличением. В качестве компараторов могут применяться компараторы и генераторы из состава рабочих эталонов 1-го разряда.

3.6. Соотношение пределов погрешности измерения рабочих эталонов 1-го разряда к пределам погрешности измерения рабочих эталонов 0-го разряда должно быть не менее 3:1.

4.1. В качестве рабочих эталонов 1-го разряда используют эталонные установки формирующие единицу девиации частоты в диапазоне от 1 до 1·10⁷ Гц, и эталонные измерители девиации частоты. В качестве рабочих эталонов 1 разряда единицы девиации частоты применяют поверочные установки, калибраторы, генераторы, измерители модуляции, анализаторы сигналов, анализаторы спектра.

4.2. Пределы допускаемой абсолютной погрешности рабочих эталонов 1-го разряда не должны быть более рассчитываемых по формуле (2),

где , - для эталонных установок; , - для эталонных измерителей девиации частоты.

4.3. Рабочие эталоны 1-го разряда применяют для поверки средств измерений непосредственным сличением или сличением с помощью компаратора.

4.4. Соотношение пределов погрешности измерения средств измерений к пределам погрешности измерения рабочих эталонов 1-го разряда должно быть не менее 3:1.

5.1. В качестве средств измерений применяют измерители девиации частоты, измерители и генераторы фазовых дрожаний и генераторы частотно-модулированных (ЧМ) сигналов в диапазоне значений девиации частоты от 1 до 1·10⁷ Гц.

5.2. Пределы допускаемой абсолютной погрешности средств измерений не должны быть более рассчитываемых по формуле (2),

где , - для измерителей девиации частоты и фазовых дрожаний;

, - для генераторов ЧМ сигналов и фазовых дрожаний.

- погрешность передачи единицы девиации частоты
