"Государственная поверочная схема для средств измерений плотности потока нейтронов и флюенса нейтронов на ядерно-физических установках"
(утв. Приказом Росстандарта от 22.10.2018 N 2222)

Государственная поверочная схема для средств измерений плотности потока и флюенса нейтронов на ядерно-физических установках устанавливает порядок передачи единиц плотности потока нейтронов - с^-1м^-2 и флюенса нейтронов - м^-2 от государственного первичного специального эталона единиц плотности потока и флюенса нейтронов для ядерно-физических установок (далее - государственный первичный специальный эталон) вторичным эталонам, рабочим эталонам 1-го и 2-го разрядов и поверки средств измерений с указанием погрешностей и основных методов передачи единицы и поверки.

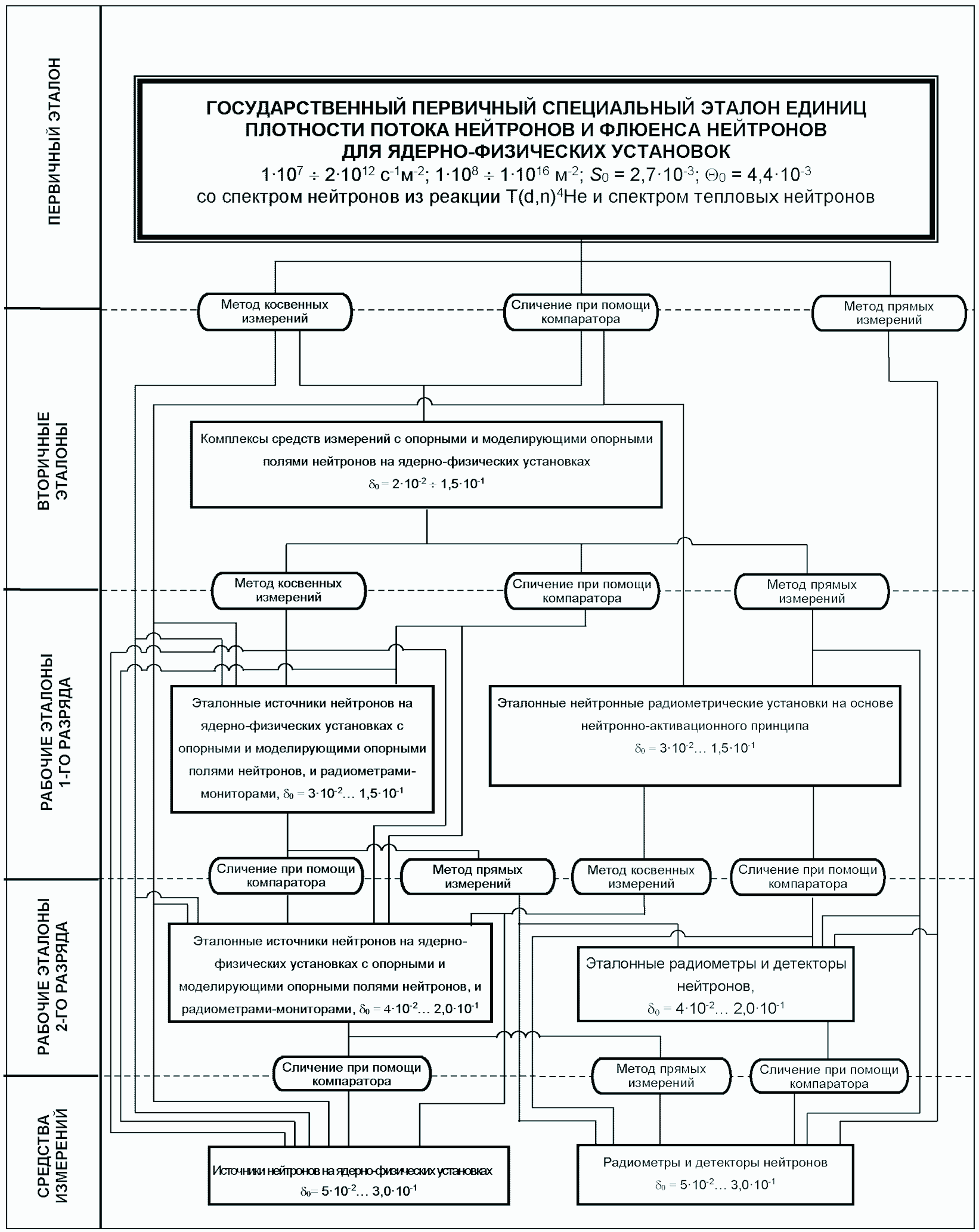

Графическая часть Государственной поверочной схемы для средств измерений плотности потока нейтронов и флюенса нейтронов на ядерно-физических установках представлена в приложении А.

2.1 Сокращения:

ГПСЭ - государственный первичный специальный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

2.2 Обозначения:

S₀ - относительное среднее квадратическое отклонение;

- относительная неисключенная систематическая погрешность;

, - составляющие относительной погрешности измерений при передаче единицы величины;

- доверительные границы суммарной погрешности рабочих эталонов и средств измерений.

Государственный первичный специальный эталон предназначен для воспроизведения и хранения единиц плотности потока нейтронов и флюенса нейтронов и передачи этих единиц при помощи вторичных эталонов и рабочих эталонов 1-го и 2-го разрядов средствам измерений с целью обеспечения единства измерений на ядерно-физических установках в стране, и напрямую средствам измерений в обоснованных случаях.

3.2 ГПСЭ состоит из комплекса следующих технических средств, вспомогательных устройств и специальных инженерных сооружений:

источник быстрых моноэнергетических нейтронов со спектром источника на основе реакции T(d,n)⁴He и тепловых нейтронов в составе:

генератор нейтронов НГ-10М;

замедляющие сборки;

канал мониторирования нейтронного излучения в составе:

тракт канала мониторирования в низкоинтенсивном поле нейтронного излучения (первый канал мониторирования);

тракт канала мониторирования в высокоинтенсивном поле нейтронного излучения (второй канал мониторирования);

канал мониторирования сопутствующих частиц.

Радиометрический комплекс в составе:

установка радиометрическая эталонная ;

эталонный радиометрический комплекс КРОНА-I-ЭТАЛОН.

Техническая инфраструктура:

экспериментальный зал;

пультовая;

помещение эталонного радиометрического комплекса КРОНА-I-ЭТАЛОН.

3.3 Диапазон значений плотности потока нейтронов, в котором воспроизводится единица, составляет от 1·10⁷ до 2·10¹² с^-1м^-2 в опорных полях со спектром тепловых и замедляющихся нейтронов и спектром нейтронов источника на основе реакции T(d, n)⁴He.

Диапазон значений флюенса нейтронов, в котором воспроизводится единица, составляет от 1·10⁸ до 1·10¹⁶м^-2 в опорных полях со спектром тепловых и замедляющихся нейтронов и спектром нейтронов источника на основе реакции T(d, n)⁴He.

3.4 ГПСЭ обеспечивает воспроизведение и передачу следующих единиц:

плотности потока нейтронов с относительным СКО результата измерений S₀, не превышающим 2,7·10^-3; относительной НСП , не превышающей 4,4·10^-3;

флюенса нейтронов с относительным СКО результата измерений S₀, не превышающим 2,7·10^-3; относительной НСП , не превышающей 4,4·10^-3;

3.5 Для воспроизведения единиц плотности потока и флюенса нейтронов с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

3.6 ГПСЭ применяют для передачи единиц плотности потока и флюенса нейтронов вторичным эталонам, рабочим эталонам 1-го и 2-го разрядов и средствам измерения методом прямых или косвенных измерений или сличением при помощи компаратора в диапазоне энергии от тепловой до 20 МэВ и значений плотности потока нейтронов от 1·10⁷ до 1·10¹⁹ с^-1м^-2 и флюенса нейтронов от 1·10⁸ до 1·10²⁴ м^-2.

4.1 В качестве вторичных эталонов единиц плотности потока и флюенса нейтронов применяют комплексы измерительной аппаратуры на основе нейтронно-активационного принципа определения характеристик нейтронных полей, обеспечивающие наряду с измерением плотности потока и флюенса нейтронов определение характеристик распределения нейтронов по энергиям, с опорными и моделирующими опорными полями нейтронов на ядерных реакторах, ускорителях и других ядерно-физических установках.

4.2 Доверительные границы суммарной погрешности для вероятности 0.95 составляют от 2·10^-2 до 1,5·10^-1 в зависимости от энергии нейтронов.

4.3 Вторичные эталоны применяют для передачи единиц плотности потока и флюенса нейтронов рабочим эталонам 1-го и 2-го разрядов методом прямых измерений, косвенных измерений или сличением при помощи компаратора.

5.1 Рабочие эталоны 1-го разряда.

5.1.1 В качестве рабочих эталонов 1-го разряда применяют эталонные источники нейтронов на ядерно-физических установках с опорными и моделирующими опорными полями нейтронов и радиометрами-мониторами, и эталонные нейтронные радиометрические установки на основе нейтронно-активационного принципа измерений (нейтронно-активационные детекторы с радиометрической аппаратурой для измерения наведенной активности детекторов), обеспечивающие наряду с измерением плотности потока и флюенса нейтронов определение характеристик распределения нейтронов по энергиям.

5.1.2 Доверительные границы относительной погрешности воспроизведения единицы для рабочих эталонов 1-го разряда составляют от 3·10^-2 до 1,5·10^-1 в зависимости от энергии нейтронов.

5.1.3 Рабочие эталоны 1-го разряда применяют для передачи единиц плотности потока нейтронов и флюенса нейтронов рабочим эталонам 2-го разряда и поверки средств измерений методом прямых измерений, косвенных измерений или сличением при помощи компаратора.

5.2 Рабочие эталоны 2-го разряда.

5.2.1 В качестве рабочих эталонов 2-го разряда применяют эталонные источники нейтронов на ядерно-физических установках с опорными и моделирующими опорными полями нейтронов и радиометрами-мониторами, и эталонные радиометры и детекторы нейтронов.

5.2.2 Доверительные границы относительной погрешности воспроизведения единицы для рабочих эталонов 2-го разряда составляют от 4·10^-2 до 2·10^-1 в зависимости от энергии нейтронов.

5.2.3 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений, косвенных измерений или сличением при помощи компаратора.

6.1 В качестве средств измерений применяют детекторы, радиометры нейтронов и источники нейтронов на основе ядерно-физических установок, используемые как меры соответствующих нейтронных величин.

6.2 Пределы относительной допускаемой погрешности средств измерений составляют от 5·10^-2 до 3,0·10^-1.
