"Изменение N 4 ГОСТ 21930-76 "Припои оловянно-свинцовые в чушках. Технические условия"

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 21.10.1994 N 6)

"Изменение N 4 ГОСТ 21930-76 "Припои оловянно-свинцовые в чушках. Технические условия"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 21.10.1994 N 6)

Принято

Протоколом Межгосударственного

совета по стандартизации,

метрологии и сертификации

от 21 октября 1994 г. N 6

ИЗМЕНЕНИЕ N 4 ГОСТ 21930-76

"ПРИПОИ ОЛОВЯННО-СВИНЦОВЫЕ В ЧУШКАХ.

ТЕХНИЧЕСКИЕ УСЛОВИЯ"

Дата введения

1 января 1996 года

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 6 от 21.10.1994).

За принятие проголосовали:

??????????????????????????????????????????????????????????????????

Наименование государства ? Наименование национального органа

? стандартизации

??????????????????????????????????????????????????????????????????

Азербайджанская Республика ?Азгосстандарт

Республика Армения ?Армгосстандарт

Республика Беларусь ?Белстандарт

Республика Грузия ?Грузстандарт

Республика Казахстан ?Госстандарт Республики Казахстан

Кыргызская Республика ?Кыргызстандарт

Республика Молдова ?Молдовастандарт

Российская Федерация ?Госстандарт России

Республика Узбекистан ?Узгосстандарт

Украина ?Госстандарт Украины

Пункт 1.1. Второй абзац дополнить припоем марки - ПОС 63 (перед маркой ПОС 61).

Пункт 2.1. Таблица. Графа "примесей, не более. Сурьма". Для марок ПОС 90, ПОС 61, ПОС 40, ПОС 30, ПОС 10 заменить норму: 0,05 на 0,10;

графа "примесей, не более. Висмут". Для марок ПОС 61, ПОС 40, ПОС 30, ПОС 10, ПОС 61М, ПОСК 50-18, ПОСК 2-18, ПОССу 61-0,5, ПОССу 40-0,5, ПОССу 35-0,5, ПОССу 30-0,5, ПОССу 25-0,5, ПОССу 18-0,5 заменить норму: "0,1" на "0,20";

таблицу дополнить маркой - ПОС 63 (перед маркой ПОС 61):

?????????????????????????????????????????????????????????????????????????????????????????????????????

Марка ?Код ОКП? Массовая доля, %

припоя? ???????????????????????????????????????????????????????????????????????????????????????

? ? основных компонентов ? примесей, не более

? ???????????????????????????????????????????????????????????????????????????????????????

? ?олово ?сурьма?кадмий?медь?сви- ?сурь-?медь?вис-?мышь-?желе-?ни- ?сера?цинк ?алю- ?сви-

? ? ? ? ? ?нец ?ма ? ?мут ?як ?зо ?кель? ? ?миний?нец

?????????????????????????????????????????????????????????????????????????????????????????????????????

ПОС 63?17 2312?62,5 -? - ? - ? - ?Оста-? 0,05?0,05? 0,1?0,02 ? 0,02?0,02?0,02?0,002?0,002? -

?0100 ? 63,5? ? ? ?льное? ? ? ? ? ? ? ? ? ?

Пункт 2.2 изложить в новой редакции: "2.2. Форма чушек припоев всех марок приведена в Приложении 3. Размеры чушек, указанные в Приложении 3, приведены для конструирования и изготовления изложниц.

Допускаемые отклонения по размерам изложниц должны соответствовать 13 классу точности по ГОСТ 26645-85".

Пункт 4.2. Исключить слова: "Для контроля химического состава припоя каждую пробную чушку сверлят насквозь сверлом диаметром 8 - 10 мм в пяти точках: в середине и в четырех точках по диагонали на расстоянии (50 +/- 5) мм от вершины каждого угла".

Пункт 5.1а. Первый абзац после слов "скрепленный в замок" дополнить словами: "Допускается применение других средств скрепления, обеспечивающих сохранность пакета по ГОСТ 21650-76"; заменить норму: 1500 кг на 1250 кг;

дополнить словами: "Допускается увеличение пакета до 1500 кг при условии проведения погрузки и выгрузки на подъездных путях грузоотправителя и грузополучателя, при этом пол вагона по ходу погрузчика должен выстилаться металлическими листами толщиной 3 - 4 мм";

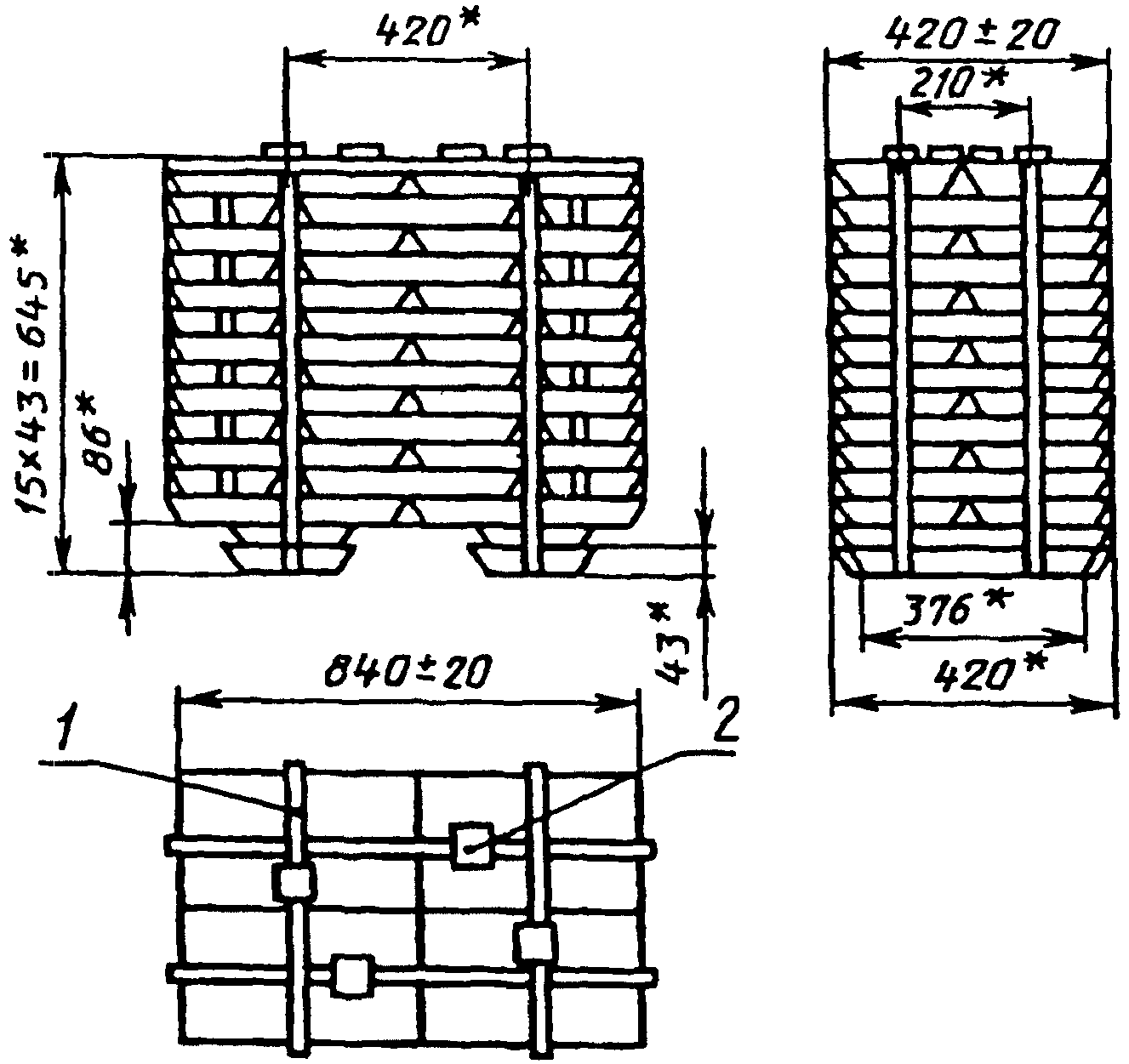

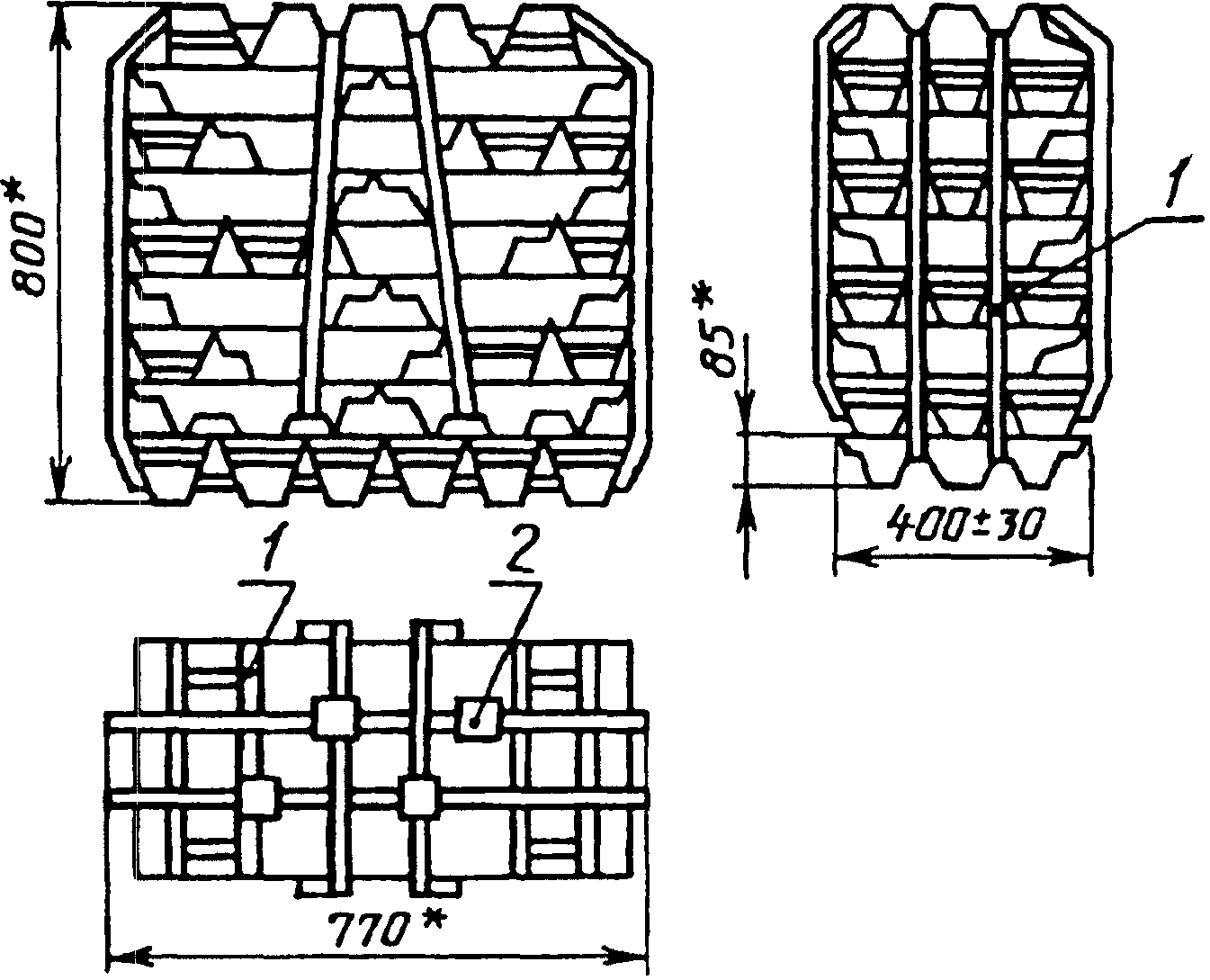

второй абзац изложить в новой редакции: "Схемы укладки и скрепления чушек припоев в пакеты приведены в Приложении 4".

Приложение 2. Таблицу дополнить припоем марки ПОС 63 и областью его применения:

??????????????????????????????????????????????????????????????????

Марка припоя? Область применения

??????????????????????????????????????????????????????????????????

ПОС 63 ? Групповая пайка печатного монтажа, пайка на

?автоматизированных линиях волной припоя, окунанием

?с протягиванием

Стандарт дополнить Приложениями - 3, 4:

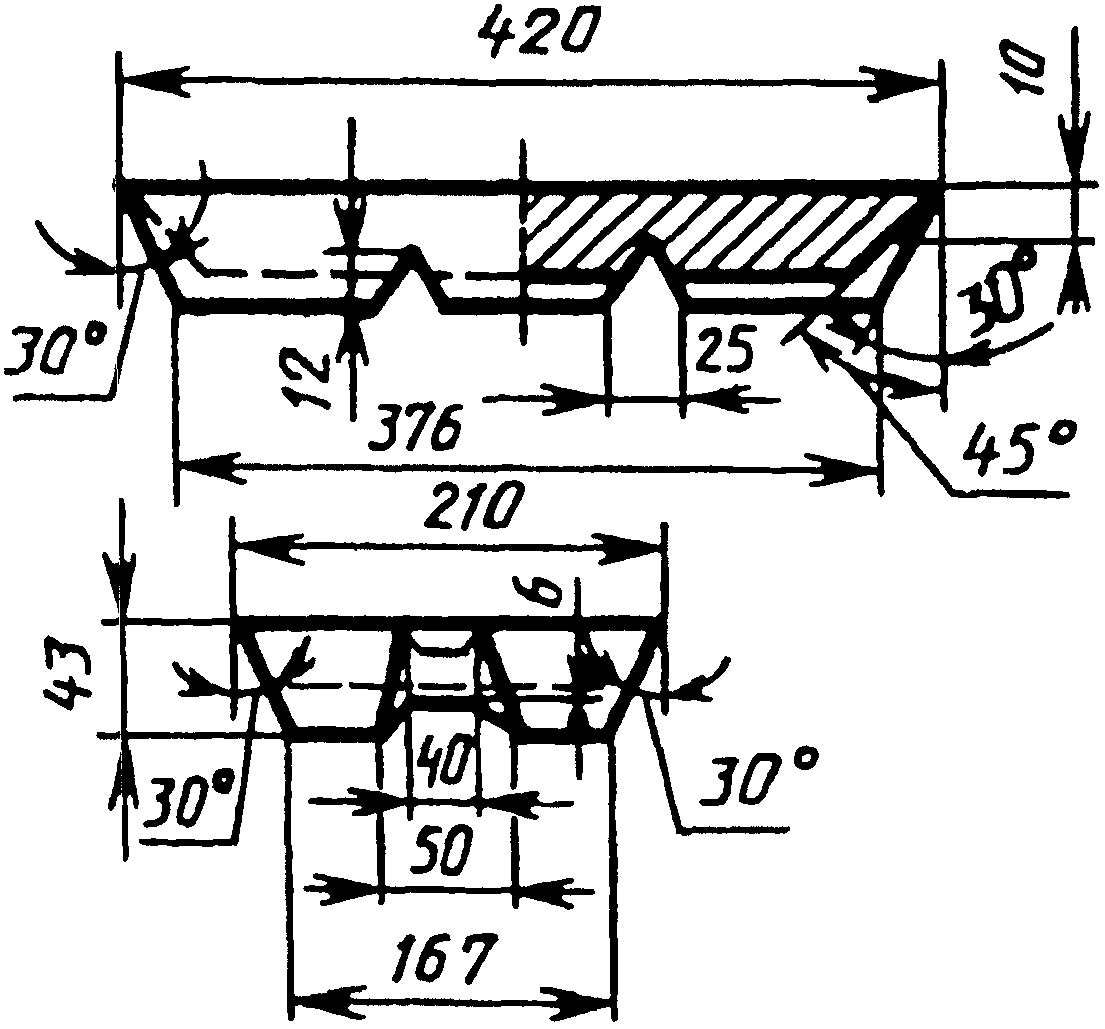

Приложение 3

Справочное

ФОРМА ЧУШЕК ПРИПОЕВ ВСЕХ МАРОК
