Название документа
"Изменение N 8 ГОСТ 2.102-68 "Единая система конструкторской документации. Виды и комплектность конструкторских документов"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 28.02.2006 N 23)

"Изменение N 8 ГОСТ 2.102-68 "Единая система конструкторской документации. Виды и комплектность конструкторских документов"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 28.02.2006 N 23)


Принято
Протоколом Межгосударственного
совета по стандартизации,
метрологии и сертификации
от 28 февраля 2006 г. N 23
ИЗМЕНЕНИЕ N 8 ГОСТ 2.102-68
"ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ.
ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ"
Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 23 от 28.02.2006).
Зарегистрировано Бюро по стандартам МГС N 5290.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации.
Вводная часть. Второй абзац исключить.
Пункт 1.1 исключить.
Пункт 1.2. Первый абзац изложить в новой редакции: "Конструкторские документы (именуемые в дальнейшем "документы") подразделяют на виды, указанные в табл. 1";
таблицу 1 дополнить видами документов и определениями:
??????????????????????????????????????????????????????????????????
Вид документа? Определение
??????????????????????????????????????????????????????????????????
перед видом документа "Чертеж детали":
Электронная? Документ, содержащий электронную геометрическую
модель детали?модель детали и требования к ее изготовлению и
?контролю (включая предельные отклонения размеров,
?шероховатости поверхностей и др.)
после вида документа "Чертеж детали":
Электронная? Документ, содержащий электронную геометрическую
модель ?модель сборочной единицы, соответствующие
сборочной ?электронные геометрические модели составных
единицы ?частей, свойства, характеристики и другие данные,
?необходимые для сборки (изготовления) и контроля.
?К электронным моделям сборочных единиц также
?относят электронные модели для выполнения
?гидромонтажа и пневмомонтажа
после вида документа "Схема":

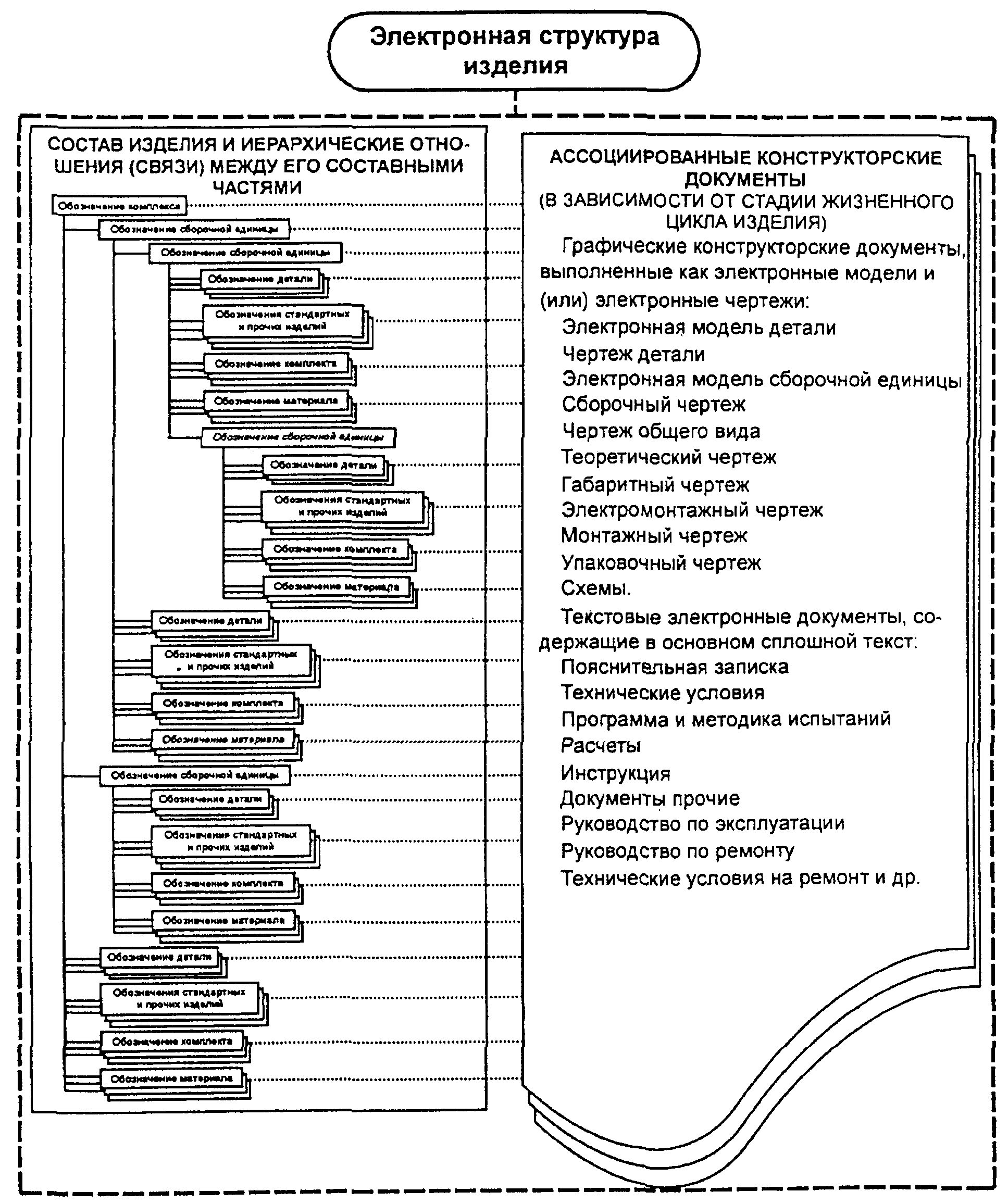

Электронная? Документ, содержащий в электронной форме состав
структура ?сборочной единицы, комплекса или комплекта и
изделия ?иерархические отношения (связи) между его
?составными частями и другие данные в зависимости
?от его назначения
после вида документа "Пояснительная записка":
Ведомость ? Документ, содержащий перечень документов,
электронных ?выполненных в электронной форме
документов ?
Раздел 1 дополнить пунктами - 1.2а, 1.2б:
"1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.
1.2б. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми".
Пункт 1.4. Таблицу 2 изложить в новой редакции:
Таблица 2
??????????????????????????????????????????????????????????????????
Наименование ? Определение
документа ?????????????????????????????????????????????????????
? документы в бумажной ? документы в электронной
? форме ? форме
??????????????????????????????????????????????????????????????????
1. Оригиналы ? Документы, выполненные ? Электронные документы,
?на любом материале, ?предназначенные для
?предназначенные для ?изготовления подлинников
?изготовления по ним ?и подписанные электронной
?подлинников и заверенные ?цифровой подписью (ЭЦП)
?разработчиком ?разработчика
2. Подлинники? Документы, оформленные ? Электронные документы,
?подлинными установленными?оформленные
?подписями и выполненные ?установленными ЭЦП
?на любом материале, ?и предназначенные для
?позволяющем многократное ?получения с них копий
?воспроизведение с них ?
?копий. Допускается ?
?в качестве подлинника ?
?использовать оригинал, ?
?репрографическую копию ?
?или экземпляр документа, ?
?изданного типографским ?
?способом, завизированные ?
?подлинными подписями лиц,?
?разработавших данный ?
?документ и ответственных ?
?за нормоконтроль ?
3. Дубликаты ? Копии подлинников, ? Электронные документы,
?обеспечивающие идентич- ?полученные посредством
?ность воспроизведения ?электронного копирования
?подлинника, выполненные ?подлинника, подписанные
?на любом материале, ?установленными ЭЦП лиц,
?позволяющем снятие ?ответственных за их
?с них копий ?изготовление, и
? ?предназначенные для
? ?изготовления с них копий
4. Копии ? Документы, выполненные ? Электронные документы,
?способом, обеспечивающим ?выполненные способом,
?их идентичность с подлин-?обеспечивающим идентич-
?ником (дубликатом), ?ность их с подлинниками
?и предназначенные для ?(дубликатами), подписан-
?непосредственного исполь-?ные установленными ЭЦП
?зования при разработке, ?лиц, ответственных
?в производстве, ?за их изготовление
?эксплуатации, ремонте ?
?изделий. Копиями являются?
?также микрофильмы-копии, ?
?полученные с микрофильма-?
?дубликата ?
Раздел 1 дополнить пунктом - 1.4а:
"1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:
- преобразование не должно уменьшать порядковый номер документа по табл. 2;
- документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;
- взаимное соответствие между этими документами обеспечивает разработчик".
Пункт 1.5. Заменить слова: "(документы макета" на "(документация материального макета".
Пункт 2.2. Второй абзац после слова "документы" дополнить словами: "в зависимости от формы выполнения";
третий, четвертый абзацы изложить в новой редакции:
"для деталей - чертеж детали и (или) электронную модель детали;
для сборочных единиц, комплексов и комплектов - спецификацию и (или) электронную структуру изделия";
последний абзац. Заменить слово: "стандартом" на "стандартами"; после слова "записывают" дополнить словом: "(включают)".
Пункт 2.3 дополнить абзацем:
"Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1)".
Пункт 2.4. Последний абзац изложить в новой редакции:
"Примеры построения полного комплекта конструкторских документов комплекса приведены в Приложениях А и Б".
Пункт 2.6 дополнить абзацем (после первого):
"При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании";
таблицу 3 изложить в новой редакции (кроме условных обозначений и примечаний):
Таблица 3
ИС NORMPROD: примечание.
Знак "", приведенный в официальном тексте документа, в электронной его версии заменен на знак "Х".
???????????????????????????????????????????????????????????????????????????
Код ?Наимено- ?Тех- ?Эс- ?Техни-? Рабочая документация ?Дополнительные
доку-?вание ?ни- ?киз-?ческий? на ? указания
мента?документа ?чес- ?ный ?проект?????????????????????????
? ?кое ?про-? ?де- ?сбо- ?комп-?комп-?
? ?пред-?ект ? ?тали?рочные?лексы?лекты?
? ?ложе-? ? ? ?едини-? ? ?
? ?ние ? ? ? ?цы ? ? ?
???????????????????????????????????????????????????????????????????????????
- ?1. Элект- ? - ? - ?О <1> ? Х ? - ? - ? - ? Требования
?ронная ? ? ? ?<1> ? ? ? ?по ГОСТ 2.052
?модель ? ? ? ? ? ? ? ?
?детали ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
- ?2. Чертеж ? - ? - ?О <1> ? Х ? - ? - ? - ? Допускается
?детали ? ? ? ?<1> ? ? ? ?не выпускать
? ? ? ? ? ? ? ? ?чертеж (модель)
? ? ? ? ? ? ? ? ?в случаях,
? ? ? ? ? ? ? ? ?оговоренных
? ? ? ? ? ? ? ? ?в ГОСТ 2.109
???????????????????????????????????????????????????????????????????????????
ЭСБ ?3. Элект- ?О <4>? О ?О <4> ? - ?О <4> ?О <4>?О <4>? Требования
?ронная ? ?<4> ? ? ? ? ? ?по ГОСТ 2.052
?модель ? ? ? ? ? ? ? ?
?сборочной ? ? ? ? ? ? ? ?
?единицы ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
СБ ?4. Сбороч- ? - ? - ? - ? - ?Х <2> ? - ? - ? -
?ный чертеж ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ВО ?5. Чертеж ?О <4>? О ?Х <4> ? - ? - ? - ? - ? -
?общего вида? ?<4> ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ТЧ ?6. Теорети-? - ? О ?О <4> ? О ?О <4> ?О <4>? - ? -
?ческий ? ?<4> ? ? ? ? ? ?
?чертеж ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ГЧ ?7. Габарит-? О ? О ? О ? О ? О ? О ? - ? -
?ный чертеж ? ? ?<2>; ?<1> ?<2>; ? ? ?
? ? ? ?<4> ? ?<4> ? ? ?
???????????????????????????????????????????????????????????????????????????
МЭ ?8. Электро-? - ? - ? - ? - ? О ? - ? - ? -
?монтажный ? ? ? ? ? ? ? ?
?чертеж ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
МЧ ?9. Монтаж- ? - ? - ? - ? - ?О <2> ? О ? О ? -
?ный чертеж ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
УЧ ?10. Упако- ? - ? - ? - ? О ? О ? О ? О ? -
?вочный ? ? ? ?<4> ? ? ? ?
?чертеж ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
По ?11. Схемы ? О ? О ? О ? - ? О ? О ? О ? Номенклатура
ГОСТ ? ? ? ? ? ? ? ? ?различных видов
2.701? ? ? ? ? ? ? ? ?схем установле-
? ? ? ? ? ? ? ? ?на ГОСТ 2.701
???????????????????????????????????????????????????????????????????????????
- ?12. Элект- ? О ? О ? О ? - ? Х ? Х ? Х ? Требования
?ронная ? ? ? ? ? ? ? ?по ГОСТ 2.053
?структура ? ? ? ? ? ? ? ?
?изделия ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
- ?13. Специ- ? - ? - ? - ? - ? Х ? Х ? Х ? Спецификацию
?фикация ? ? ? ? ? ? ? ?комплектов
? ? ? ? ? ? ? ? ?монтажных,
? ? ? ? ? ? ? ? ?сменных и за-
? ? ? ? ? ? ? ? ?пасных частей,
? ? ? ? ? ? ? ? ?инструмента,
? ? ? ? ? ? ? ? ?принадлежностей
? ? ? ? ? ? ? ? ?и материалов,
? ? ? ? ? ? ? ? ?укладок, тары
? ? ? ? ? ? ? ? ?допускается не
? ? ? ? ? ? ? ? ?составлять,
? ? ? ? ? ? ? ? ?если изделия
? ? ? ? ? ? ? ? ?и материалы,
? ? ? ? ? ? ? ? ?входящие в
? ? ? ? ? ? ? ? ?комплект, целе-
? ? ? ? ? ? ? ? ?сообразно запи-
? ? ? ? ? ? ? ? ?сывать непо-
? ? ? ? ? ? ? ? ?средственно
? ? ? ? ? ? ? ? ?в спецификацию
? ? ? ? ? ? ? ? ?изделия, для
? ? ? ? ? ? ? ? ?которого они
? ? ? ? ? ? ? ? ?предназначаются
???????????????????????????????????????????????????????????????????????????
ВС ?14. Ведо- ? - ? - ? - ? - ? О ? О ? О ? Ведомость
?мость ? ? ? ? ? ? ? ?спецификаций
?специфика- ? ? ? ? ? ? ? ?рекомендуется
?ций ? ? ? ? ? ? ? ?составлять на
? ? ? ? ? ? ? ? ?комплексы и
? ? ? ? ? ? ? ? ?сборочные
? ? ? ? ? ? ? ? ?единицы, имею-
? ? ? ? ? ? ? ? ?щие две и более
? ? ? ? ? ? ? ? ?ступени входи-
? ? ? ? ? ? ? ? ?мости составных
? ? ? ? ? ? ? ? ?частей и пред-
? ? ? ? ? ? ? ? ?назначенные для
? ? ? ? ? ? ? ? ?самостоятельной
? ? ? ? ? ? ? ? ?поставки. При
? ? ? ? ? ? ? ? ?передаче
? ? ? ? ? ? ? ? ?конструкторской
? ? ? ? ? ? ? ? ?документации
? ? ? ? ? ? ? ? ?предприятию-
? ? ? ? ? ? ? ? ?изготовителю
? ? ? ? ? ? ? ? ?составление
? ? ? ? ? ? ? ? ?ведомости спе-
? ? ? ? ? ? ? ? ?цификаций на
? ? ? ? ? ? ? ? ?эти изделия
? ? ? ? ? ? ? ? ?обязательно
???????????????????????????????????????????????????????????????????????????
ВД ?15. Ведо- ? - ? - ? - ? - ? О ? О ? О ? Ведомость ссы-
?мость ? ? ? ? ? ? ? ?лочных докумен-
?ссылочных ? ? ? ? ? ? ? ?тов составляют
?документов ? ? ? ? ? ? ? ?при передаче
? ? ? ? ? ? ? ? ?конструкторской
? ? ? ? ? ? ? ? ?документации
? ? ? ? ? ? ? ? ?организации-
? ? ? ? ? ? ? ? ?изготовителю,
? ? ? ? ? ? ? ? ?ее допускается
? ? ? ? ? ? ? ? ?выпускать к мо-
? ? ? ? ? ? ? ? ?менту передачи
? ? ? ? ? ? ? ? ?документации.
? ? ? ? ? ? ? ? ?При передаче
? ? ? ? ? ? ? ? ?документации
? ? ? ? ? ? ? ? ?на комплекс
? ? ? ? ? ? ? ? ?допускается
? ? ? ? ? ? ? ? ?составлять
? ? ? ? ? ? ? ? ?только одну
? ? ? ? ? ? ? ? ?(общую) ведо-
? ? ? ? ? ? ? ? ?мость на всю
? ? ? ? ? ? ? ? ?передаваемую
? ? ? ? ? ? ? ? ?документацию
? ? ? ? ? ? ? ? ?комплекса
???????????????????????????????????????????????????????????????????????????
ВП ?16. Ведо- ? - ? О ? О ? - ? О ? О ? О ? Ведомость по-
?мость ? ? ? ? ? ? ? ?купных изделий
?покупных ? ? ? ? ? ? ? ?рекомендуется
?изделий ? ? ? ? ? ? ? ?составлять на
? ? ? ? ? ? ? ? ?изделия, пред-
? ? ? ? ? ? ? ? ?назначенные для
? ? ? ? ? ? ? ? ?самостоятельной
? ? ? ? ? ? ? ? ?поставки
???????????????????????????????????????????????????????????????????????????
ВИ ?17. Ведо- ? - ? О ? О ? - ? О ? О ? О ? Ведомость раз-
?мость ? ? ? ? ? ? ? ?решения приме-
?разрешения ? ? ? ? ? ? ? ?нения покупных
?применения ? ? ? ? ? ? ? ?изделий рекомен-
?покупных ? ? ? ? ? ? ? ?дуется состав-
?изделий ? ? ? ? ? ? ? ?лять на изде-
? ? ? ? ? ? ? ? ?лия, предназна-
? ? ? ? ? ? ? ? ?ченные для
? ? ? ? ? ? ? ? ?самостоятельной
? ? ? ? ? ? ? ? ?поставки
???????????????????????????????????????????????????????????????????????????
ДП ?18. Ведо- ? - ? - ? - ? - ? О ? О ? О ? -
?мость ? ? ? ? ? ? ? ?
?держателей ? ? ? ? ? ? ? ?
?подлинников? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ПТ ?19. Ведо- ? Х ? - ? - ? - ? - ? - ? - ? Ведомость
?мость тех- ? ? ? ? ? ? ? ?технического
?нического ? ? ? ? ? ? ? ?предложения,
?предложения? ? ? ? ? ? ? ?ведомость
????????????????????????????????????????????????????????????эскизного
ЭП ?20. Ведо- ? - ? Х ? - ? - ? - ? - ? - ?проекта, ведо-
?мость ? ? ? ? ? ? ? ?мость техни-
?эскизного ? ? ? ? ? ? ? ?ческого проекта
?проекта ? ? ? ? ? ? ? ?и пояснительную
????????????????????????????????????????????????????????????записку для
ТП ?21. Ведо- ? - ? - ? Х ? - ? - ? - ? - ?сборочных еди-
?мость тех- ? ? ? ? ? ? ? ?ниц и комплек-
?нического ? ? ? ? ? ? ? ?сов не состав-
?проекта ? ? ? ? ? ? ? ?ляют, если они
????????????????????????????????????????????????????????????входят в состав
ПЗ ?22. Поясни-?Х <3>? Х ?Х <3> ? - ? - ? - ? - ?более сложного
?тельная ? ?<3> ? ? ? ? ? ?изделия (напри-
?записка ? ? ? ? ? ? ? ?мер, в комп-
? ? ? ? ? ? ? ? ?лекс), на кото-
? ? ? ? ? ? ? ? ?рое составлены
? ? ? ? ? ? ? ? ?эти документы,
? ? ? ? ? ? ? ? ?содержащие все
? ? ? ? ? ? ? ? ?необходимые
? ? ? ? ? ? ? ? ?сведения по
? ? ? ? ? ? ? ? ?входящим в них
? ? ? ? ? ? ? ? ?сборочным еди-
? ? ? ? ? ? ? ? ?ницам и комп-
? ? ? ? ? ? ? ? ?лектам
???????????????????????????????????????????????????????????????????????????
ВДЭ ?23. Ведо- ? - ? О ? О ? - ? О ? О ? О ? Ведомость
?мость ? ? ? ? ? ? ? ?электронных
?электронных? ? ? ? ? ? ? ?документов
?документов ? ? ? ? ? ? ? ?рекомендуется
? ? ? ? ? ? ? ? ?составлять на
? ? ? ? ? ? ? ? ?комплексы и
? ? ? ? ? ? ? ? ?сборочные еди-
? ? ? ? ? ? ? ? ?ницы, имеющих
? ? ? ? ? ? ? ? ?в своем составе
? ? ? ? ? ? ? ? ?более трех
? ? ? ? ? ? ? ? ?документов,
? ? ? ? ? ? ? ? ?выполненных
? ? ? ? ? ? ? ? ?в электронной
? ? ? ? ? ? ? ? ?форме. При
? ? ? ? ? ? ? ? ?передаче
? ? ? ? ? ? ? ? ?конструкторской
? ? ? ? ? ? ? ? ?документации
? ? ? ? ? ? ? ? ?организации-
? ? ? ? ? ? ? ? ?изготовителю
? ? ? ? ? ? ? ? ?составление
? ? ? ? ? ? ? ? ?ведомости на
? ? ? ? ? ? ? ? ?эти изделия
? ? ? ? ? ? ? ? ?обязательно
???????????????????????????????????????????????????????????????????????????
ТУ ?24. Техни- ? - ? - ? О ? О ? О ? О ? О ? Технические
?ческие ? ? ? ? ? ? ? ?условия на
?условия ? ? ? ? ? ? ? ?изделия, пред-
? ? ? ? ? ? ? ? ?назначенные для
? ? ? ? ? ? ? ? ?самостоятельной
? ? ? ? ? ? ? ? ?поставки
? ? ? ? ? ? ? ? ?(реализации)
? ? ? ? ? ? ? ? ?потребителю. По
? ? ? ? ? ? ? ? ?согласованию
? ? ? ? ? ? ? ? ?потребителя
? ? ? ? ? ? ? ? ?(заказчика)
? ? ? ? ? ? ? ? ?и поставщика
? ? ? ? ? ? ? ? ?(разработчика)
? ? ? ? ? ? ? ? ?конструкторской
? ? ? ? ? ? ? ? ?документации
? ? ? ? ? ? ? ? ?технические
? ? ? ? ? ? ? ? ?условия могут
? ? ? ? ? ? ? ? ?быть составлены
? ? ? ? ? ? ? ? ?на отдельные
? ? ? ? ? ? ? ? ?составные части
? ? ? ? ? ? ? ? ?изделия.
? ? ? ? ? ? ? ? ? Технические
? ? ? ? ? ? ? ? ?условия на из-
? ? ? ? ? ? ? ? ?делия народно-
? ? ? ? ? ? ? ? ?хозяйственного
? ? ? ? ? ? ? ? ?назначения
? ? ? ? ? ? ? ? ?единичного
? ? ? ? ? ? ? ? ?производства
? ? ? ? ? ? ? ? ?разового
? ? ? ? ? ? ? ? ?изготовления
? ? ? ? ? ? ? ? ?допускается
? ? ? ? ? ? ? ? ?не составлять.
? ? ? ? ? ? ? ? ?Разработку,
? ? ? ? ? ? ? ? ?изготовление,
? ? ? ? ? ? ? ? ?приемку и
? ? ? ? ? ? ? ? ?поставку таких
? ? ? ? ? ? ? ? ?изделий до-
? ? ? ? ? ? ? ? ?допускается
? ? ? ? ? ? ? ? ?осуществлять
? ? ? ? ? ? ? ? ?по техническому
? ? ? ? ? ? ? ? ?заданию, разра-
? ? ? ? ? ? ? ? ?ботанному в
? ? ? ? ? ? ? ? ?соответствии с
? ? ? ? ? ? ? ? ?ГОСТ 15.001 <*>
???????????????????????????????????????????????????????????????????????????
ПМ ?25. Прог- ? - ? О ? О ? О ? О ? О ? - ? -
?рамма ? ? ? ? ? ? ? ?
?и методика ? ? ? ? ? ? ? ?
?испытаний ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ТБ ?26. Таблицы? О ? О ? О ? О ? О ? О ? О ? Номенклатура
????????????????????????????????????????????????????????????необходимых
РР ?27. Расчеты?О <3>? О ?О <3> ? О ? О ? О ? О ?таблиц, расче-
? ? ?<3> ? ? ? ? ? ?тов, инструкций
????????????????????????????????????????????????????????????и прочих доку-
И ...?28. Инст- ? - ? - ? - ? О ? О ? О ? О ?ментов устана-
?рукция ? ? ? ? ? ? ? ?вливается раз-
????????????????????????????????????????????????????????????работчиком в
Д ...?29. Доку- ? О ? О ? О ? О ? О ? О ? О ?зависимости
?менты ? ? ? ? ? ? ? ?от характера
?прочие ? ? ? ? ? ? ? ?и условий
? ? ? ? ? ? ? ? ?производства
? ? ? ? ? ? ? ? ?изделий
???????????????????????????????????????????????????????????????????????????
По ?30. Доку- ? - ? - ? - ? О ? О ? О ? О ? Номенклатура,
ГОСТ ?менты ? ? ? ? ? ? ? ?формы выполне-
2.601?эксплуата- ? ? ? ? ? ? ? ?ния и обяза-
?ционные ? ? ? ? ? ? ? ?тельность вы-
? ? ? ? ? ? ? ? ?полнения экс-
? ? ? ? ? ? ? ? ?плуатационных
? ? ? ? ? ? ? ? ?документов
? ? ? ? ? ? ? ? ?установлена
? ? ? ? ? ? ? ? ?ГОСТ 2.601
???????????????????????????????????????????????????????????????????????????
По ?31. Доку- ? - ? - ? - ? О ? О ? О ? О ? Номенклатура,
ГОСТ ?менты ? ? ? ? ? ? ? ?формы выполне-
2.602?ремонтные ? ? ? ? ? ? ? ?ния и обяза-
? ? ? ? ? ? ? ? ?тельность
? ? ? ? ? ? ? ? ?выполнения
? ? ? ? ? ? ? ? ?ремонтных
? ? ? ? ? ? ? ? ?документов
? ? ? ? ? ? ? ? ?установлена
? ? ? ? ? ? ? ? ?ГОСТ 2.602
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 15.201-2000.
примечание 2 изложить в новой редакции:
"2. Номенклатура и форма выполнения конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть согласована с заказчиком (представительством заказчика)";
дополнить примечанием - 4:
"4. Спецификацию, ВС, ВД, ВП, ВИ, ДП, ПТ, ЭП, ТП, ВДЭ, ЗИ, ВЭ и др. при выполнении автоматизированным способом следует получать, при возможности, как отчет из электронной структуры изделия".
Раздел 2 дополнить пунктами - 2.7, 2.8:
"2.7. В обозначении основных конструкторских документов в конце обозначения код документа не указывают. При обозначении всех остальных конструкторских документов в конце обозначения проставляется код документа по табл. 3.
2.8. Электронным документам присваивают дополнительные коды в соответствии с табл. 4, которые указывают в реквизитной части документа.
Таблица 4
??????????????????????????????????????????????????????????????????
Вид документа ? Дополнительный
? код документа
??????????????????????????????????????????????????????????????????
Электронная структура изделия ? ЭС
Все чертежи в виде электронной модели ? 3D
изделия (детали, сборочные единицы) ?
Все чертежи и схемы в электронной форме ? 2D
Все текстовые документы в электронной форме ? ТЭ
Примечания. 1. Если электронная модель изделия (детали, сборочной единицы) однозначно определяет все необходимые для соответствующего вида документа данные, то ей присваивают код документа согласно табл. 3.
2. Если необходимо совместное использование электронной модели изделия (детали, сборочной единицы) и чертежа, то чертежу присваивают код документа согласно табл. 3, а электронной модели изделия (детали, сборочной единице) присваивается соответственно код "МД" или "МС".
Приложение. Заменить слово: "Приложение" на "Приложение А. Справочное"; наименование после слова "комплекса" дополнить словами: "на бумажном носителе".
Стандарт дополнить Приложением - Б:
Приложение Б
Справочное
ПРИМЕР
ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА ЭЛЕКТРОННЫХ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ НА ОСНОВЕ ЭЛЕКТРОННОЙ
СТРУКТУРЫ ИЗДЕЛИЯ (КОМПЛЕКСА)
Примечание. Разбитые на графы текстовые документы (Спецификация, ВС, ВД, ВП, ВИ, ДП, ПТ, ЭП, ТП, ВЭД, ЗИ и др.), как правило, не ассоциируют с элементами структуры изделия, их следует получать в виде отчетов из электронной структуры изделия.
Раздел "Информационные данные". Пункт 3 исключить;
пункт 5. Таблицу дополнить ссылками и номерами пунктов: ГОСТ 2.052-2006, 2.6; ГОСТ 2.053-2006, 2.6;
заменить ссылки: "ГОСТ 2.601-95" на "ГОСТ 2.601-2006"; "ГОСТ 15.001-68" на "ГОСТ 15.001-88".


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/protokol/2/izmen_73561.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
