"Местные технические условия размещения и крепления универсальных крупнотоннажных контейнеров и контейнеров-цистерн на специализированных платформах для перевозки крупнотоннажных контейнеров моделей 13-9751-01"
(утв. распоряжением ОАО "РЖД" от 23.10.2012 N 2128р)

Настоящие технические условия устанавливают способы размещения и крепления универсальных контейнеров длиной 20 футов типоразмеров 1C, 1CC, HQ ("High-Cube" или "High-Quantity") (коды размера 20, 22 и 25), 1CX массой брутто до 24 т включительно, длиной 40 футов типоразмеров 1A, 1AA, 1AAA (коды размера 40, 42 и 45) массой брутто до 30,48 т включительно, длиной 45 футов типоразмеров 1EE, 1EEE (коды размера L2, L5) массой брутто до 30,48 т включительно на специализированных платформах для перевозки крупнотоннажных контейнеров модели 13-9751-01, изготовленных ОАО "Трансмаш" (далее - "платформа").

Платформа предназначена для перевозки крупнотоннажных контейнеров, соответствующих требованиям ГОСТ 18477 и ГОСТ Р 51876.

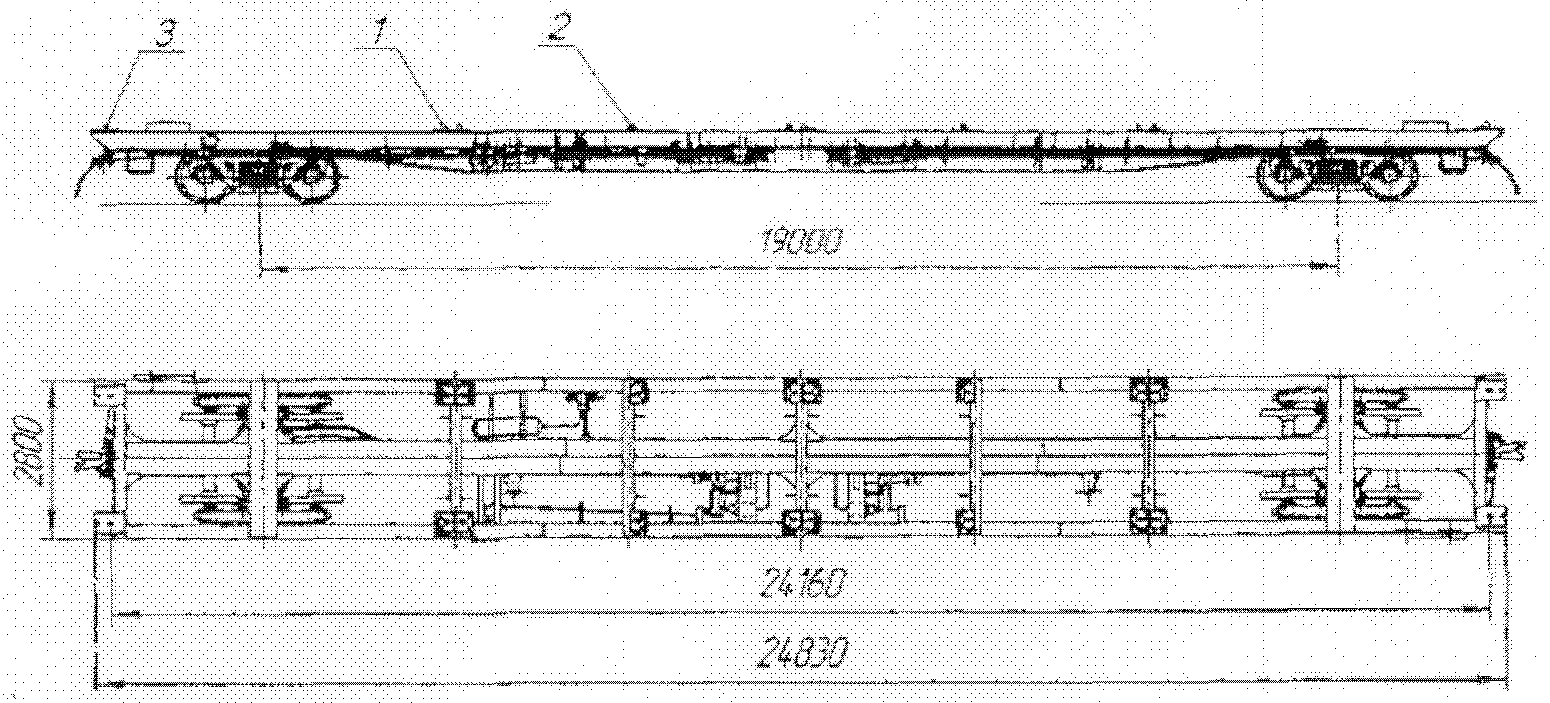

Общий вид платформы представлен на рисунке 1.

Основные технические параметры платформ приведены в таблице 1.

2.1. Общие требования

2.1.1. Суммарная масса брутто контейнеров на платформе должна быть не более ее трафаретной грузоподъемности.

2.1.2. При размещении контейнеров вплотную друг к другу их устанавливают на платформе торцевыми дверями друг к другу.

2.1.3. Каждый контейнер размещают на платформе на четыре упора, соответствующие фитингам контейнера, предварительно приведенные в рабочее (вертикальное) положение. Упоры, не используемые для размещения контейнеров, должны быть приведены в нерабочее положение. При установке контейнера все четыре упорные головки должны войти в отверстия соответствующих фитингов контейнера.

2.1.4. Работник, ответственный за погрузку, размещение и крепление, обязан после установки контейнера на платформу проверить через боковые отверстия фитингов правильность положения упорных головок.

2.2. Размещение груженых контейнеров

2.2.1. Четыре груженых контейнера длиной 20 футов размещают на платформах в соответствии со схемой, приведенной на рисунке 2, с соблюдением следующих требований:

- в середине платформы размещают два контейнера и (рисунок 2), имеющие наименьшую массу брутто из всех контейнеров на платформе; разность масс брутто этих контейнеров должна быть не более 3 т ;

- разность масс брутто контейнеров и , размещенных в торцовых частях платформы, в зависимости от суммарной массы контейнеров на платформе должна быть не более величин, приведенных в таблице 2.

2.2.2. Три груженых контейнера длиной 20 футов размещают в соответствии со схемой, приведенной на рисунке 3.

Разность масс брутто контейнеров ( и ), размещенных в торцовых частях платформы, в зависимости от суммарной массы контейнеров на платформе должна быть не более величин, приведенных в таблице 3.

2.2.3. Два груженых контейнера длиной 20 футов размещают на платформе в соответствии со схемой, приведенной на рисунке 4.

Разность масс брутто контейнеров в зависимости от суммарной массы контейнеров на платформе должна быть не более величин, приведенных в таблице 4.

2.2.4. Один груженый контейнер длиной 20 футов размещают на платформе в соответствии со схемой, приведенной на рисунке 5.

2.2.5. Два груженых контейнера длиной 40 футов размещают на платформе в соответствии со схемой, приведенной на рисунке 6.

В зависимости от суммарной массы брутто контейнеров на платформе разность их масс брутто должна быть не более указанной в таблице 5.

2.2.6. Один груженый контейнер длиной 40 футов или один груженый контейнер длиной 45 футов размещают на платформе в соответствии со схемой, приведенной на рисунке 7.

2.2.7. Один груженый контейнер длиной 40 футов и два груженых контейнера длиной 20 футов размещают на платформе в соответствии со схемой, приведенной на рисунке 8. В зависимости от суммарной массы брутто контейнеров на платформе разность масс брутто контейнеров длиной 20 футов должна быть не более указанной в таблице 6.

2.2.8. Один груженый контейнер длиной 40 футов и один груженый контейнер длиной 20 футов размещают на платформе в соответствии со схемами, приведенными на рисунке 9. При размещении по схеме рисунок 9, а соотношение масс брутто контейнеров должно соответствовать допускаемым значениям, приведенным в таблице 7, при размещении по схеме рисунок 9, а - допускаемым значениям, приведенным в таблице 8.

2.3. Размещение порожних контейнеров

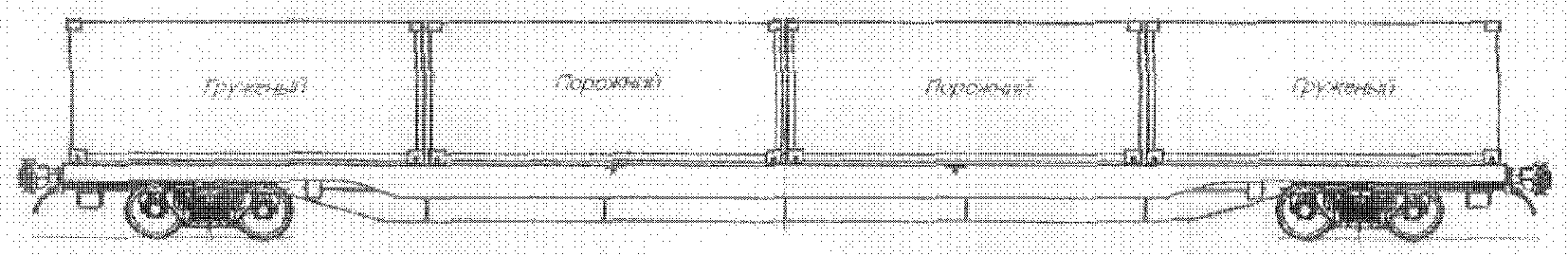

2.3.1. Размещение четырех порожних контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 10.

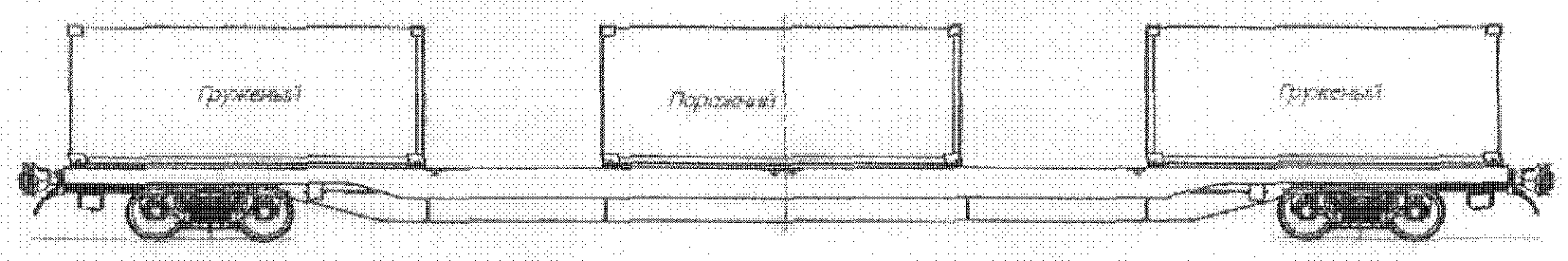

2.3.2. Размещение трех порожних контейнеров длиной 20 футов производят в соответствии со схемами, приведенными на рисунках 11, 12, 13.

2.3.3. Размещение двух порожних контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 14.

2.3.4. Размещение одного порожнего контейнера длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 15.

2.3.5. Размещение двух порожних контейнеров длиной 40 футов производят в соответствии со схемой, приведенной на рисунке 16.

2.3.6. Размещение одного порожнего контейнера длиной 40 футов или одного порожнего контейнера длиной 45 футов производят в соответствии со схемой, приведенной на рисунке 17.

2.3.7. Размещение одного порожнего контейнера длиной 40 футов и двух порожних контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 18.

2.3.8. Размещение одного порожнего контейнера длиной 40 футов и одного порожнего контейнера длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 19.

2.4. Размещение на одной платформе груженых и порожних контейнеров

2.4.1. Размещение одного груженого контейнера длиной 40 футов и двух порожних контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 20.

2.4.2. Размещение одного порожнего контейнера длиной 40 футов и двух груженых контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 21.

В зависимости от суммарной массы брутто контейнеров на платформе разность масс брутто груженых контейнеров длиной 20 футов должна быть не более значений, приведенных в таблице 9.

2.4.3. Размещение одного груженого контейнера длиной 40 футов, одного груженого контейнера длиной 20 футов и одного порожнего контейнера длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 22.

Соотношение масс брутто груженых контейнеров должно соответствовать допускаемым значениям, приведенным в таблице 10.

2.4.4. Размещение одного груженого контейнера длиной 20 футов, одного порожнего контейнера длиной 40 футов и одного порожнего контейнера длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 23.

2.4.5. Размещение двух груженых и двух порожних контейнеров длиной 20 футов производят в соответствии со схемой, приведенной на рисунке 24.

Разность масс брутто груженых контейнеров в зависимости от суммарной массы контейнеров на платформе должна быть не более значений, приведенных в таблице 11.

2.4.6. Размещение двух груженых и одного порожнего контейнеров длиной 20 футов производят на платформе в соответствии со схемой, приведенной на рисунке 25.

Разность масс брутто груженых контейнеров (размещенных в торцовых частях платформы) в зависимости от суммарной массы контейнеров на платформе должна быть не более величин, приведенных в таблице 12.

2.4.7. Размещение одного груженого и двух порожних контейнеров длиной 20 футов производят на платформе в соответствии со схемой, приведенной на рисунке 26.
