"РД 26-18-8-89. Сварные соединения приварки люков, штуцеров и муфт. Основные типы, конструктивные элементы и размеры"
(утв. ЦКБН ОАО "Газпром")

Разработан и внесен Центральным конструкторским бюро нефтеаппаратуры (ЦКБН).

Утвержден ЦКБН.

Дата введения: 01-01-1990 г.

Введен в действие Листом утверждения 1989 г.

Зарегистрирован ЦКБН, 1989 г.

Взамен ОСТ 26-18-2-86.

1. Настоящий руководящий документ распространяется на сварные соединения приварки люков, штуцеров и муфт из углеродистых, низколегированных, легированных и высоколегированных сталей, выполняемые электродуговой сваркой к сосудам, аппаратам и трубопроводам блоков, проектируемым и изготавливаемым в соответствии с ОСТ 26-291-87, ОСТ 26-18-5-88 и РД 26-02-63-87.

Руководящий документ не распространяется на сварные соединения приварки конструктивных элементов из разнородных сталей (высоколегированных сталей аустенитного класса с углеродистыми, низколегированными и легированными сталями).

2. Руководящий документ устанавливает основные типы, конструктивные элементы и размеры сварных соединений приварки люков, штуцеров и муфт к сосудам, аппаратам и трубопроводам блоков.

3. Руководящий документ предусматривает типы сварных соединений приварки люков, штуцеров и муфт двусторонним швом к сосудам и аппаратам диаметром 800 мм и более и односторонним швом к трубопроводам, сосудам и аппаратам диаметром до 800 мм.

Примечание. При возможности выполнения двусторонней приварки люков, штуцеров и муфт к сосудам и аппаратам до 800 мм необходимо применять сварные соединения двусторонним швом.

4. Конструктивные элементы подготовленных кромок, размеры сварных швов и их предельные отклонения должны соответствовать указанным в таблицах 1 - 26.

Примечание. Допускается уменьшение угла разделки кромок под сварку в случае выполнения сварных соединений сваркой в среде защитных газов.

4.1. В документе приняты обозначения:

S; ; - толщины стенок свариваемых деталей

- толщина стенки патрубка после расточки

e; - ширина сварного шва

g - усиление сварного шва

k - катет углового шва

c - притупление кромки

t - глубина разделки кромок

a; - линейные размеры угла разделки кромок

D - диаметр патрубка.

4.2. Условные изображения и обозначения швов сварных соединений по ГОСТ 2.312-72.

Пример условного обозначения сварного соединения.

Сварное соединение по РД 26-18-8-89 типа У15 исполнение 2, шов по замкнутой линии, - усиление шва снять с внутренней стороны, шероховатость поверхности после снятия усиления сварного шва .

Примечание. Ограничение по применению смотри п. 5.

Примечание. Ограничение по применению смотри п.5.

Примечания: <*1> При сварке в инертных газах притупление и зазор равны 1 +/- 1.

<*2> Допускается внутренняя вогнутость корня шва глубиной до 1 мм.

Примечание. Ограничение по применению смотри п. п. 6 и 7.

Примечание. Ограничение по применению смотри п. п. 6 и 7.

Примечание. Ограничение по применению смотри п. 6.

Примечание. <*1> Допускается внутренняя вогнутость корня сварного шва глубиной до 1 мм.

Примечание. Ограничение по применению смотри п. 6.

Примечания: <*1> , при этом C <= 0,5S.

Ограничение по применению смотри п. 6.

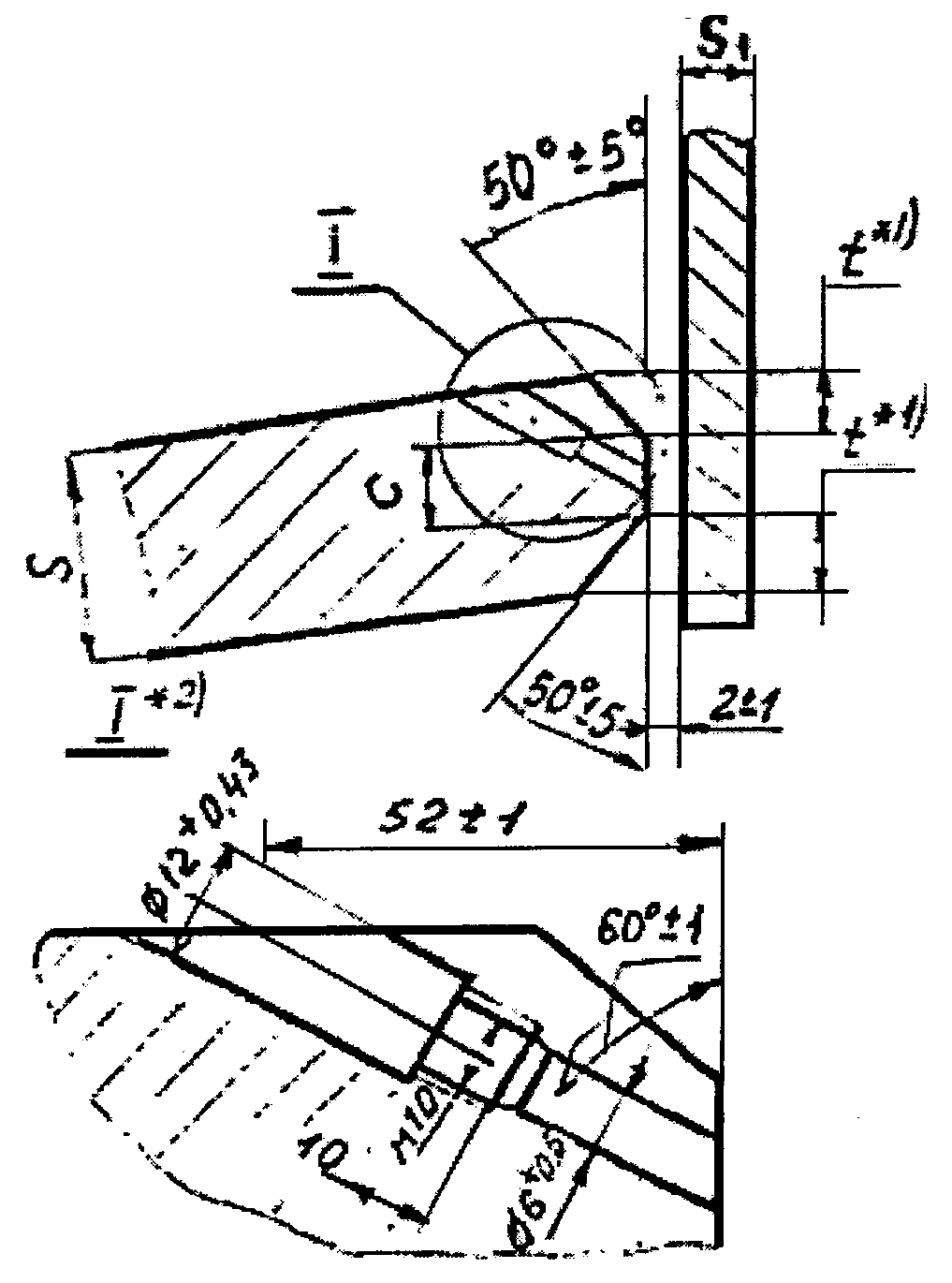

Примечания: <*1> , при этом C <= 0,5S.

<*2> Контрольное отверстие.

Примечания: <*1> , при этом C <= 0,5S.

Ограничение по применению смотри п. 6.

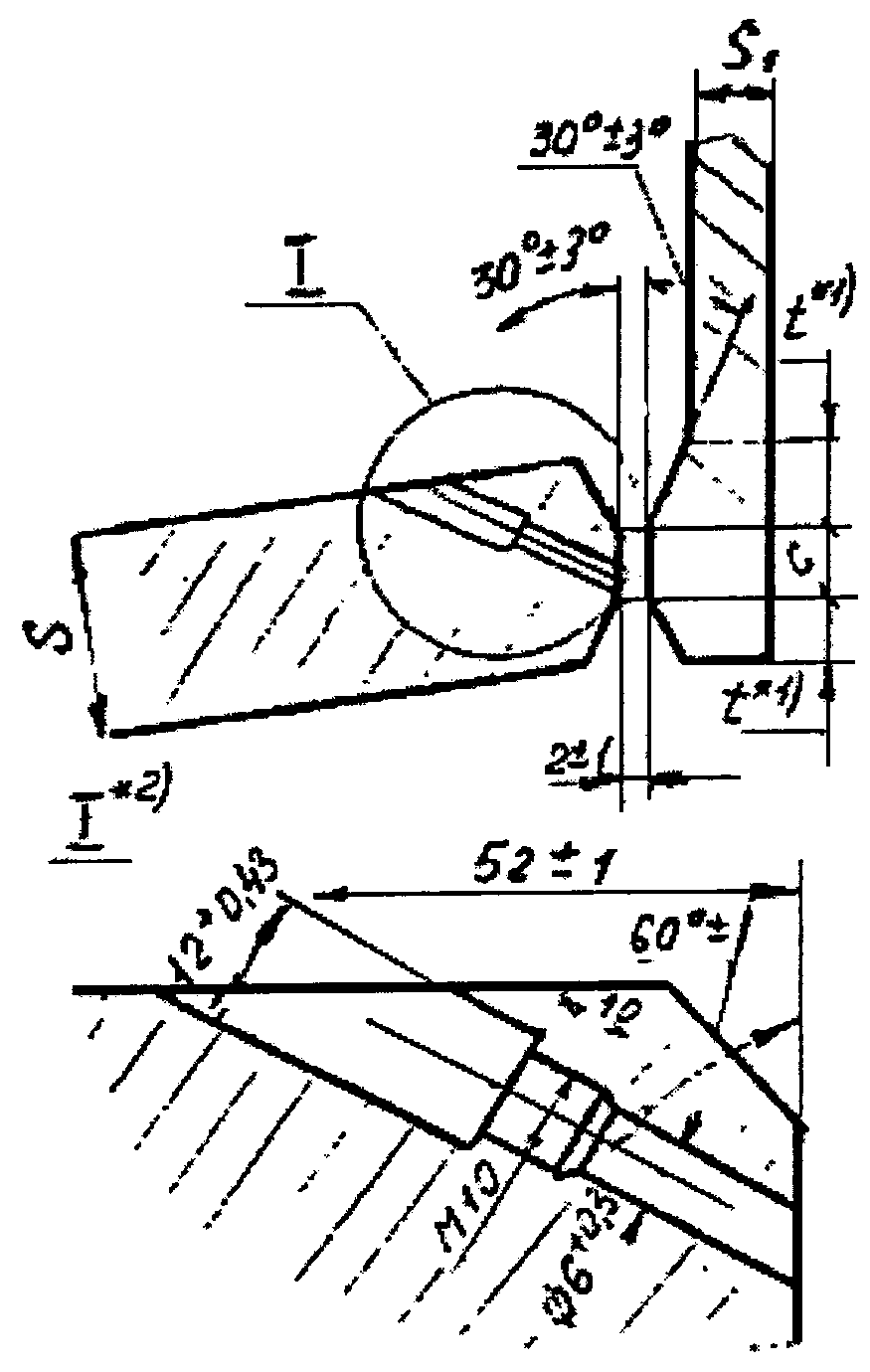

Примечания: <*1> , при этом C <= 0,5S.

<*2> Контрольное отверстие.

<*> Допускаются линейные размеры a и вместо угла 45° - 5°.

Примечание: ограничения по применению смотри п. 6.

Примечания: 1. Ограничение по применению смотри п. 6.

2. D < 50 мм.

Примечания: 1. Ограничение по применению смотри п. 6.

2. .

Примечания:

<*1> , но при этом C <= 0,5S.

Ограничение по применению смотри п. 6

Примечание. См. п. 11.

5. Для сосудов и аппаратов, на которые не распространяются "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", могут применяться типы У1, У2 и типы, указанные в п. 6 настоящего руководящего документа.

6. Для сосудов и аппаратов, на которые распространяются "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", должны применяться типы сварных соединений приварки люков, штуцеров и муфт, указанные в таблицах 3 - 26.

Примечания:

1) Не допускается применять типы У8, У9, У9а, У10, У10а, У20, У25 в сосудах и аппаратах:

1, 2, 3, 4, 5а групп <*> из низколегированных марганцовистых и кремнемарганцовистых сталей с температурой стенки, при рабочем давлении, ниже минус 30 °C без термообработки и ниже минус 40 °C с термообработкой;

1, 2, 3 групп при внутреннем диаметре патрубка 100 мм и более;

4 и 5а групп при внутреннем диаметре патрубка более 250 мм.

--------------------------------

<*> - группы 1, 2, 3, 4 и 5а приняты по ОСТ 26-291-87.

2) Не допускается применять в сосудах и аппаратах, предназначенных для работы в водородо- и сероводородосодержащих средах, вызывающих коррозионное растрескивание, типы У4 исполнение 1, У5 исполнение 1 при внутреннем диаметре патрубка более 100 мм; У4 исполнение 2, У5 исполнение 2, У8, У9, У10, У20, У25, У6 исполнение 1 независимо от диаметра патрубка.

3) Перед приваркой штуцеров и муфт типа У4, У5, У23, У24 к сосудам и аппаратам из листовой стали необходимо производить 100% контроль ультразвуковой дефектоскопией зоны приварки с окружностью диаметром, равным наружному диаметру патрубка, штуцера или муфты плюс 100 мм на наличие внутренних дефектов типа расслоений, трещин и т.п.

Ультразвуковой контроль по ГОСТ 22727-88.

7. Для трубопроводов блока сварные соединения типа У4 исполнение 1, У5 исполнение 1, У23, У24 применяются при наружном диаметре патрубка 57 мм и более и отношении наружного диаметра патрубка к основной трубе не более 0,6.

8. Применение типов сварных соединений приварки люков, штуцеров и муфт к трубопроводам блоков, сосудам и аппаратам, на которые распространяются "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", в зависимости от размеров свариваемых элементов указано в рекомендуемом Приложении 2 к настоящему руководящему документу.

9. В сварных соединениях типов У3 и У7 рекомендуется выполнять корень шва в среде инертных газов.

10. Сварные соединения типа У6 исполнение 2 выполняются с применением съемных подкладок.

11. Сварные соединения типа С1 рекомендуется применять для приварки люков или штуцеров в центре днищ.

12. Выбор толщины стенки патрубков, люков, штуцеров и муфт в зависимости от толщины стенки сосуда или аппарата может производиться с учетом таблицы, приведенной в справочном Приложении 1 к настоящему руководящему документу, если нет других указаний в технической документации.

13. Шероховатость поверхности свариваемых кромок и стальных подкладок должна быть не более по ГОСТ 2789-73.

14. Контроль качества сварных соединений приварки люков, штуцеров и муфт производить в соответствии с требованиями ОСТ 26-291-87.

15. Возможность контроля сварных соединений радиографией и ультразвуковой дефектоскопией в зависимости от типа приварки люков, штуцеров и муфт приведена в справочном Приложении 3 к настоящему руководящему документу

16. Допускается применение других типов сварных соединений приварки люков, штуцеров и муфт к сосудам и аппаратам при согласовании с разработчиком руководящего документа.
