"Рекомендации по назначению аэродинамических коэффициентов при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятий (к СНиП 2.01.07-85)"

Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦНИИпромзданий (В.П. Брикса - Брестская лаборатория, А.Я. Розенблюм - отдел несущих конструкций одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н. Попов) на основе результатов специально поставленных аэродинамических испытаний, проведенных с целью уточнения значений аэродинамических коэффициентов при определении ветровой нагрузки.

Для работников проектных и научно-исследовательских организаций в области строительства.

Аэродинамические коэффициенты внешнего давления C (соответствующие коэффициентам по СНиП 2.01.07-85), приведенные в настоящих рекомендациях, следует использовать при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятий, геометрические параметры которых находятся в следующих пределах:

- угол между горизонтальной плоскостью и покрытием - от 3 до 10°;

- отношение высоты здания к его пролету H/L - от 0,3 до 0,6;

- отношение высоты фонаря к пролету здания h/L - от 0,1 до 0,2;

- отношение пролета фонаря к пролету здания a/L - от 0,3 до 0,5.

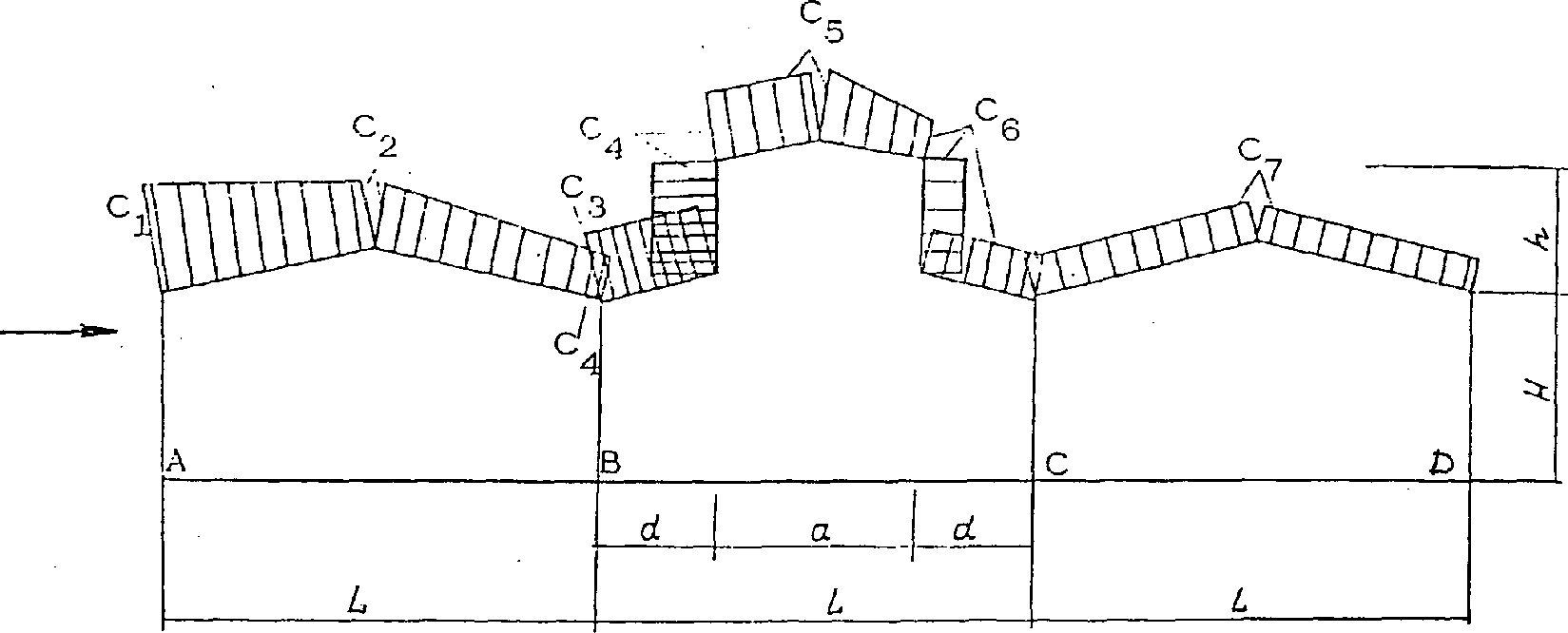

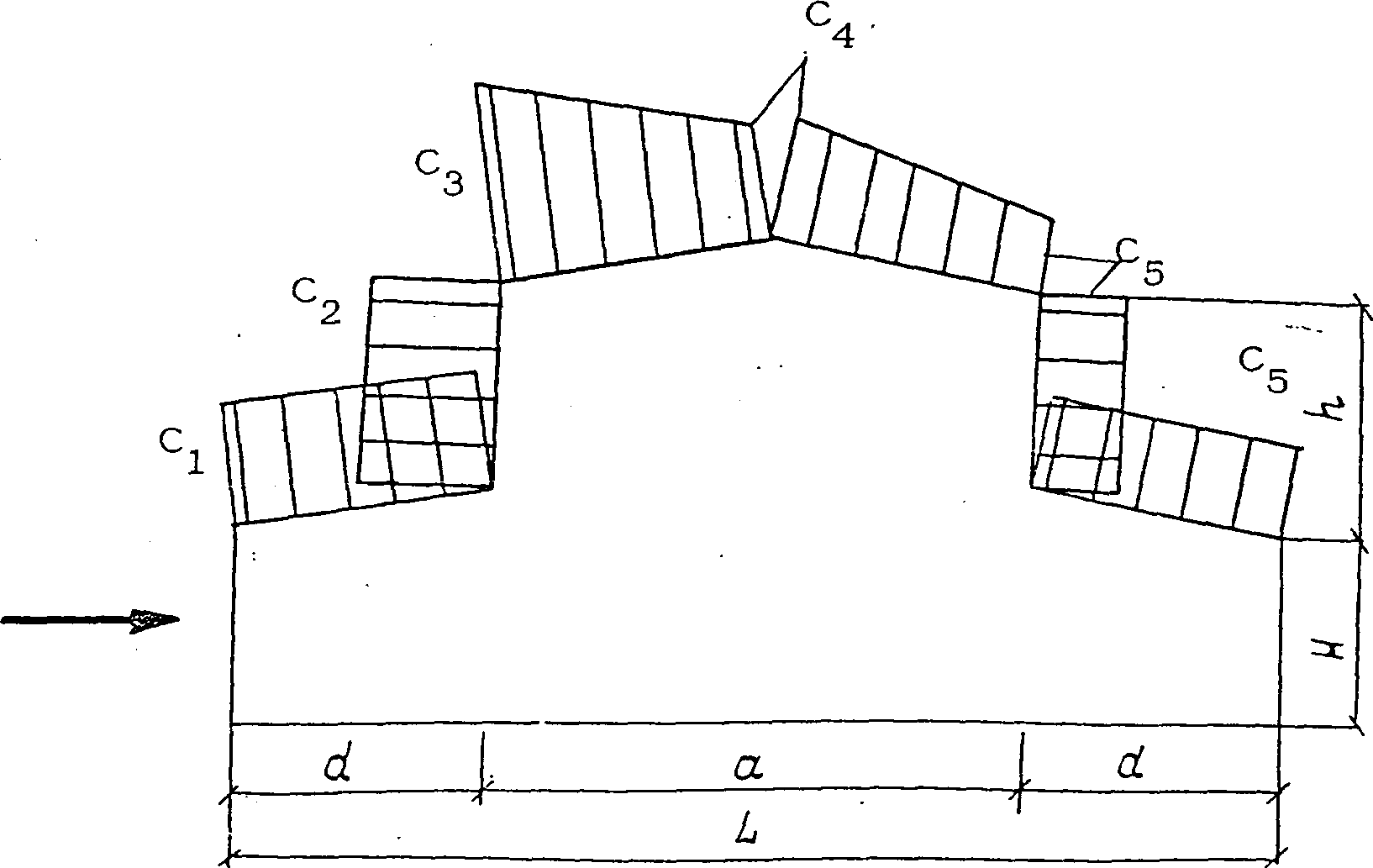

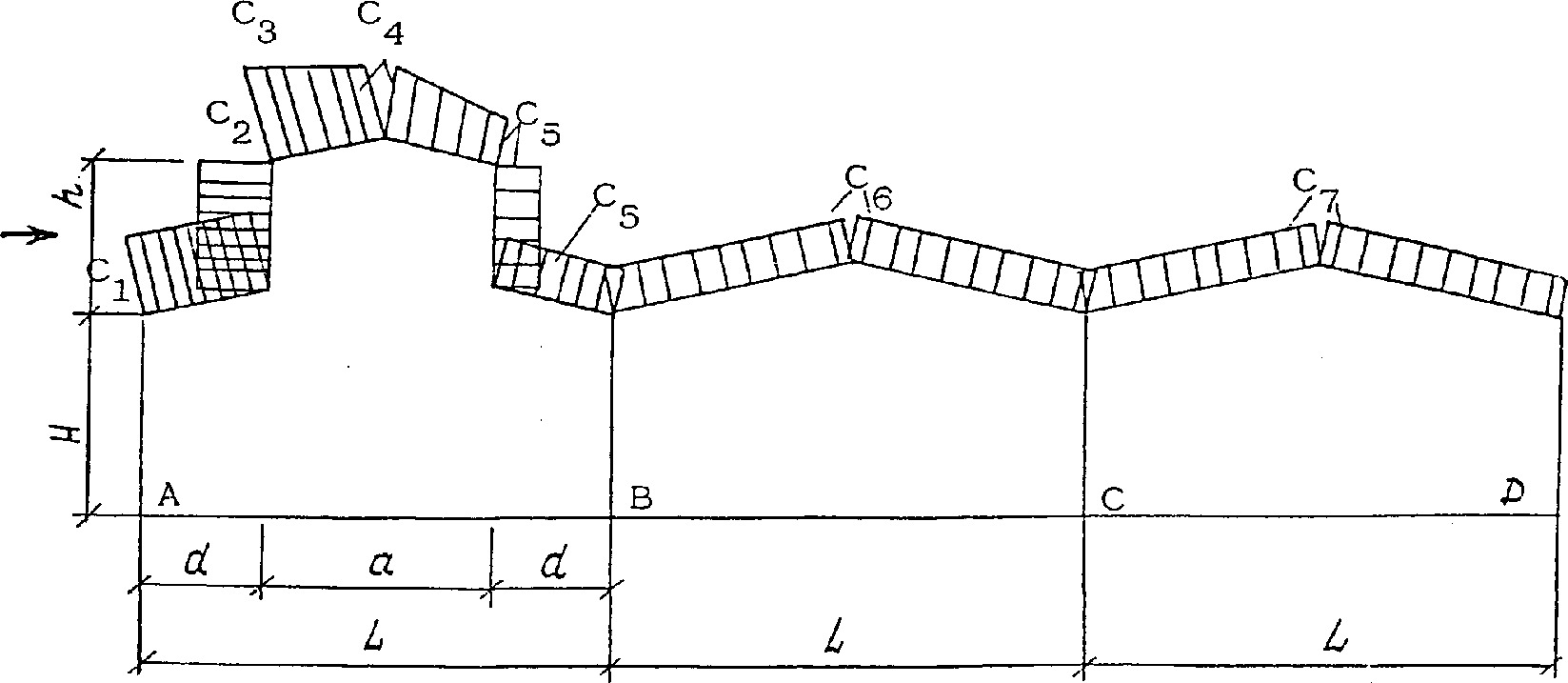

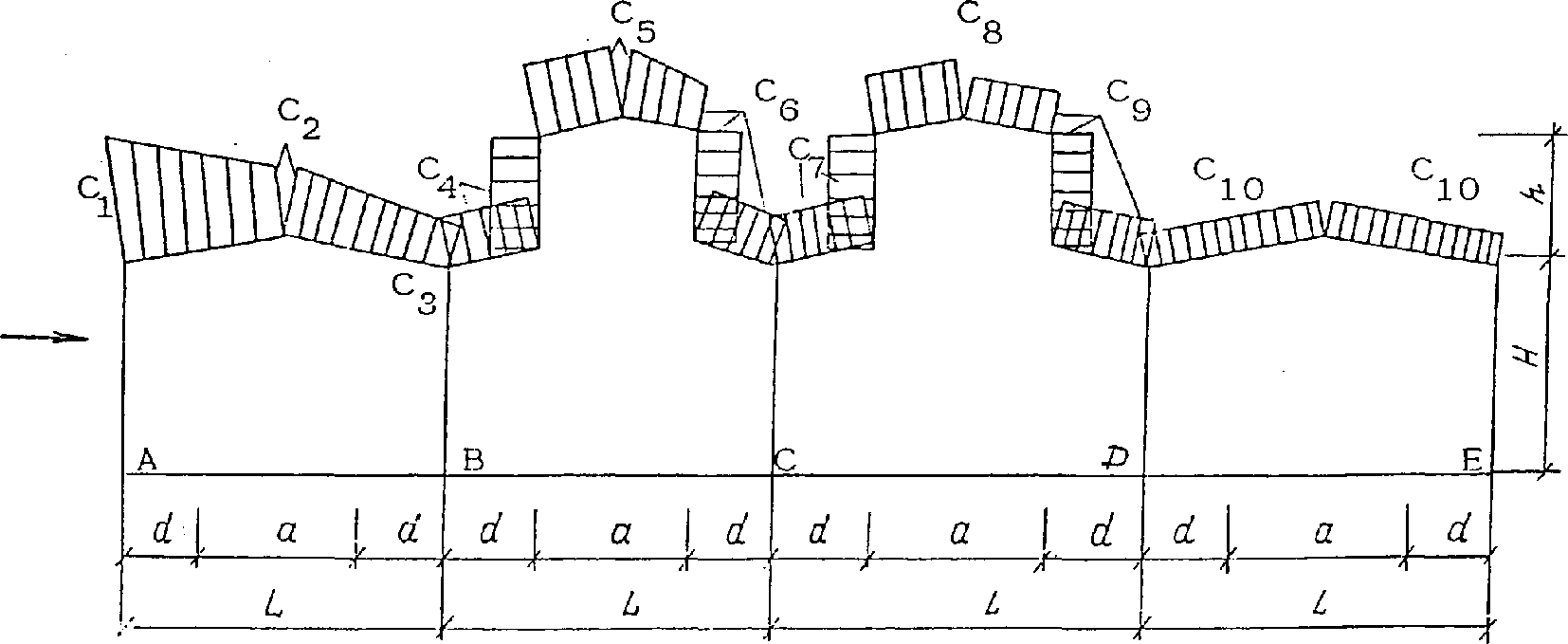

Рекомендуемые аэродинамические коэффициенты C для покрытий одноэтажных зданий приведены на схемах 1 - 6. Знак "плюс" у коэффициентов C соответствует направлению давления ветра на соответствующую поверхность, знак "минус" - от поверхности.

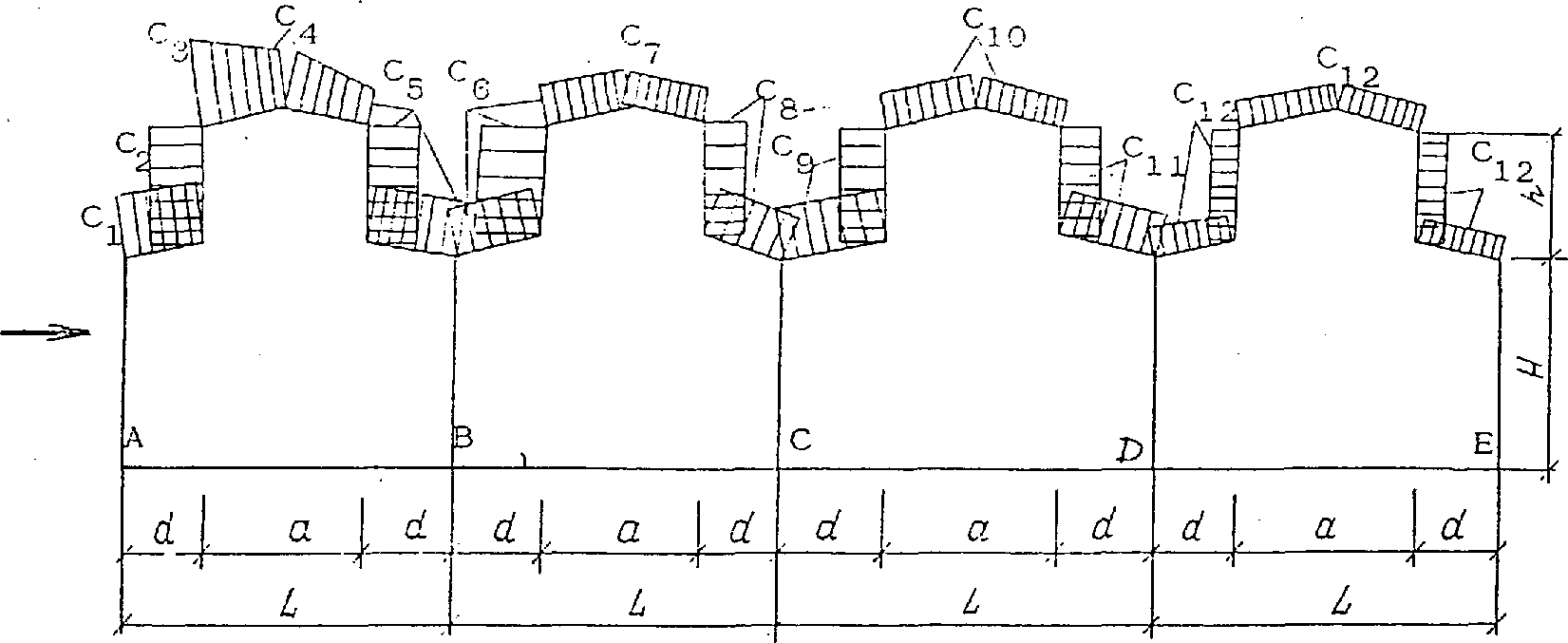

Для многопролетных зданий с фонарными надстройками коэффициенты C следует определять по схеме 6, принимая их для пятого, шестого и т.д. пролетов, как для четвертого пролета схемы.

Промежуточные значения коэффициентов C следует определять линейной интерполяцией.

Для наветренной, подветренной и боковых стен зданий, а также покрытий многопролетных зданий без фонарных надстроек коэффициенты C следует определять в соответствии с указаниями СНиП 2.01.07-85.

При расчете креплений элементов в углах здания и по внешнему контуру покрытия следует учитывать местное отрицательное давление ветра с коэффициентом C = -2,0, распределенное вдоль поверхности на ширине 2,0 м.
