Примечание. Коэффициент фильтрации особоплотных бетонов марки 600 - 800, испытание которых начинается при равновесной влажности бетона, может изменяться во времени: достигать максимума через 2 - 4 сут от появления фильтрата, затем через 10 - 12 сут достигать минимальной величины. Дальнейшая длительная во времени (3 - 6 мес) фильтрация приводит к постепенному незначительному снижению коэффициента фильтрации; ход этого процесса зависит от исходной структуры бетона и состава фильтрующейся воды.
2.3. Испытание бетона на водопроницаемость следует производить на образцах, имеющих форму цилиндра, диаметром не менее 150 мм. Высоту цилиндра следует принимать в зависимости от диаметра и образца и величины гидростатического давления.
Рекомендуемые размеры образцов в зависимости от гидростатического давления приведены в табл. 2.
Таблица 2
Рекомендуемые размеры образцов в зависимости
от гидростатического давления
2.4. Определение коэффициентов фильтрации должно производиться в условиях, исключающих изменение температуры помещения более чем на +/- 2 °C. Температура помещения должна быть 20 +/- 2 °C, а относительная влажность - 60 +/- 5%.
2.5. Испытание бетона следует производить на образцах, имеющих равновесную влажность, т.е. при достижении им гидрометрического равновесия между средой и образцом, или при полном водонасыщении.
2.6. Метод крепления образцов при испытании бетона на водопроницаемость при высоких давлениях должен гарантировать отсутствие пристенной фильтрации воды и возможность проверки герметизации крепления и дефектности образцов.
3.1. При испытании бетонов на водопроницаемость образцы должны изготовляться из бетонной смеси заданного состава лабораторного приготовления или из средней пробы бетонной смеси, обработанной в производственных условиях, в соответствии с требованиями ГОСТ 10180-74. "Бетон тяжелый. Методы определения прочности".
3.2. На каждый срок испытания должно быть изготовлено не менее 10 образцов. Серия испытанных образцов должна включать не менее 6 образцов.
3.3. Обоймы для образцов изготавливаются из стеклопластика или стали (рис. 1).

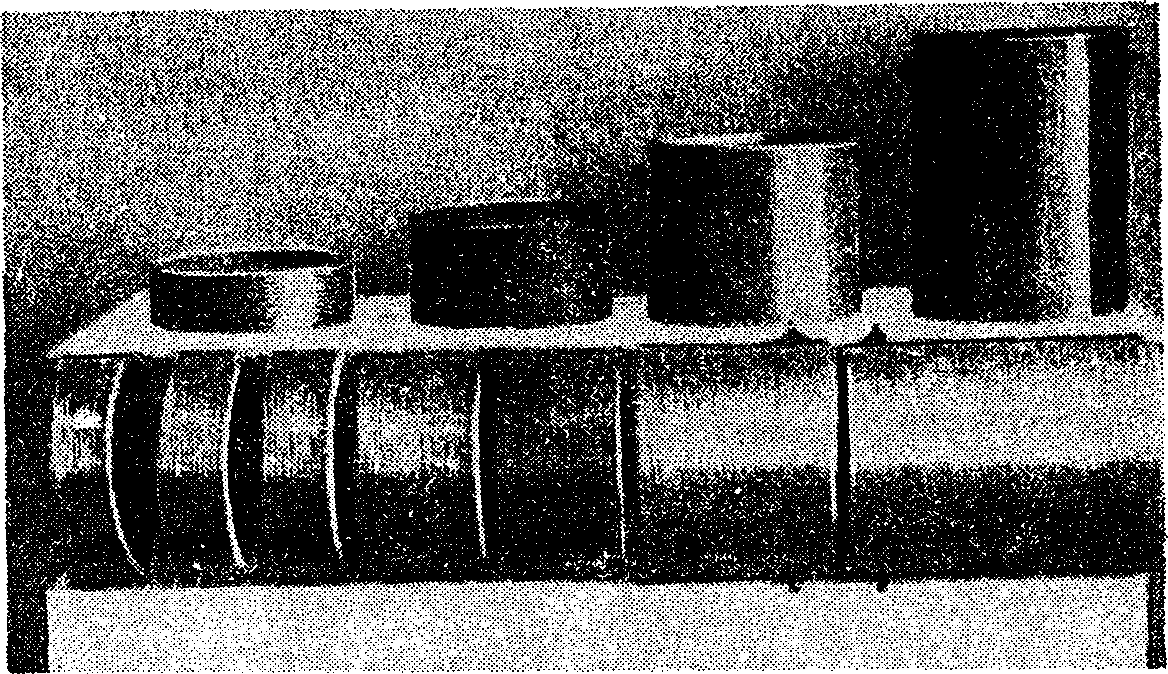

![]() Рис. 1. Общий вид обойм для изготовления образцов,
подлежащих испытаниям на водопроницаемость
Допускаемые отклонения внутренних размеров обойм не должны превышать по высоте и диаметру цилиндра +/- 0,5 мм.
3.4. Для получения выточки в образце и обеспечения плотного прилегания его к крышке испытательной камеры, перед бетонированием в обоймы необходимо вставлять специально изготовленные металлические поддоны в соответствии с формой и размерами выточек в месте опирания образца на корпус камеры (рис. 2).

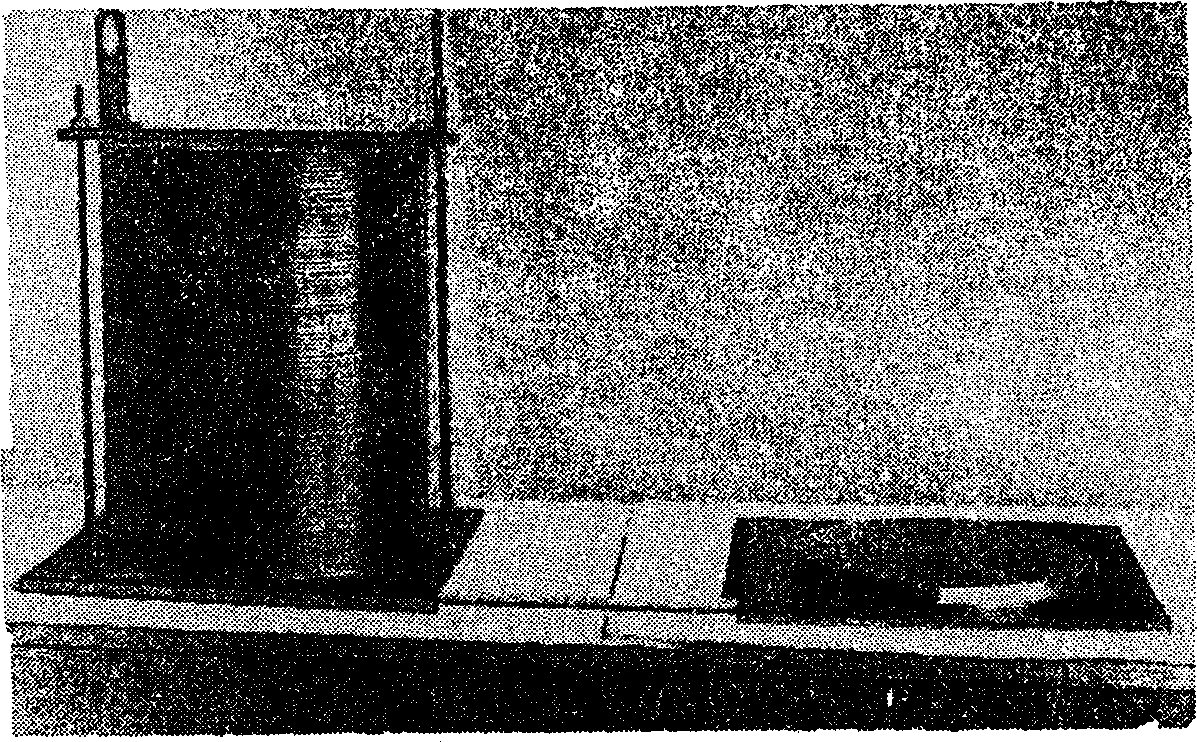

![]() Рис. 2. Общий вид образца и оснастки
для его бетонирования в обойме
3.5. Для обеспечения возможности установки и монтажа образцов при испытаниях (учитывая их массу до 100 кг) в формы (обоймы) закладывают болты диаметром 10 - 12 мм и прикрепляют монтажные петли.
3.6. Обоймы, перед укладкой в них бетонной смеси, должны быть очищены, внутренние их поверхности покрыты слоем эпоксидной смолы с последующим выдерживанием его до загустевания.
3.7. Укладку бетонной смеси и уплотнение ее следует производить до начала отверждения эпоксидного клеящего состава, нанесенного на внутреннюю поверхность обоймы.
Бетонную смесь укладывают в обоймы послойно и уплотняют на лабораторной виброплощадке (частота колебаний 3000 +/- 200 в мин, амплитуда под нагрузкой 0,35 мм). Вибрирование производят до момента появления на поверхности бетонной смеси цементного молока. Для жестких смесей способ уплотнения бетона и время вибрирования следует применять согласно требованиям ГОСТ 10180-74.
3.8. При необходимости изготовления образцов в полевых условиях и отсутствии виброплощадки можно производить уплотнение бетонной смеси вибратором.
После окончания уплотнения избыток бетонной смеси срезают металлической линейкой вровень с краями формы и заглаживают поверхность среза мастерком.
3.9. Укладка бетонной смеси в обоймы, независимо от ее способа, должна быть закончена не позднее 30 мин после ее перемешивания.
3.10. Уложенные в обоймы образцы необходимо покрывать влажной тканью и хранить двое суток при температуре 20 +/- 2 °C,
. Затем образцы хранят 28 сут в камере с относительной влажностью воздуха не менее 90% при температуре, равной 20 +/- 2 °C.3.11. При обнаружении в образцах крупных раковин, фильтрующих единичных каналов и других дефектов, такие образцы необходимо отбраковывать.
4.1. Испытание бетона на водопроницаемость следует производить по достижении бетоном возраста 28 сут при хранении его в нормально влажностных условиях, а при гидротермальной обработке по достижении образцами проектной прочности, с доведением бетона до равновесной влажности при температуре воздуха, равной 20 +/- 2 °C и относительной влажности 60 +/- 5% или водонасыщенного состояния.
4.2. Для приобретения образцами равновесной влажности (гигрометрического равновесия между средой и образцом) их следует выдерживать в помещении лаборатории и проверять путем ежедневного взвешивания до момента, пока изменение массы образца за 1 сут не будет менее 0,05%. Равновесная влажность образца может быть достигнута за более короткое время путем вакуумирования образца.
4.3. Водонасыщение образцов достигается помещением их в ванну с постепенным повышением уровня воды в течение 3 - 4 сут от нулевого уровня до превышающего на 3 - 5 см толщину образцов. Полное водонасыщение следует проверять также путем периодического взвешивания образцов, как указано в п. 4.2 настоящих Рекомендаций. По полученным данным режим и сроки водонасыщения бетона могут корректироваться.
4.4. Непосредственно перед испытанием торцовые поверхности образцов должны быть тщательно очищены металлической щеткой или другим способом для удаления цементной пленки, а также подвергнуты механической обработке в местах опирания образцов и обойм на корпус испытательной камеры.
4.5. Испытание образцов следует производить на установке, включающей герметическую камеру высокого давления, гидравлическую насосную систему и пульт управления с автоматикой, позволяющей поддерживать заданный режим испытаний.
4.6. Испытательная камера должна иметь съемную крышку, позволяющую осуществлять крепление образца и устанавливать его внутрь камеры, обеспечивать прижатие образца в процессе испытаний для его герметизации силой гидростатического давления, при котором он испытывается (рис. 3).

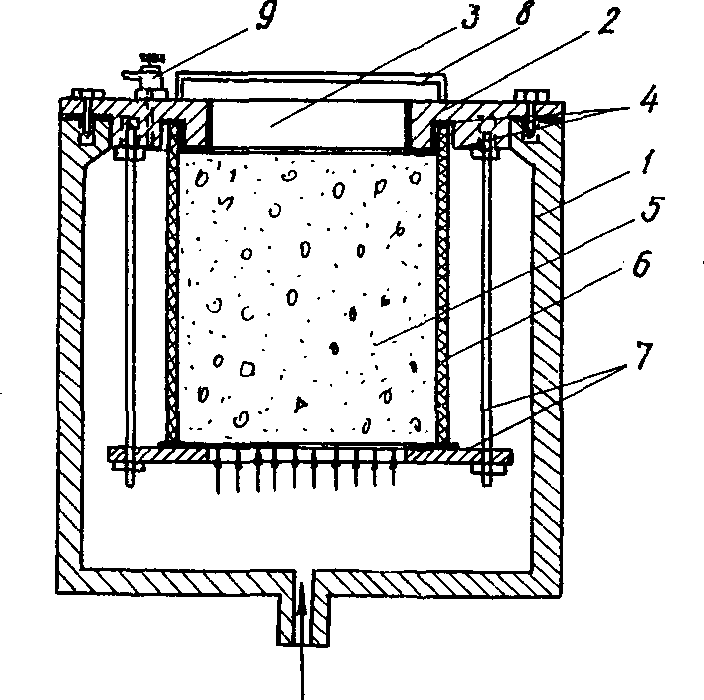

![]() Рис. 3. Схема испытательной гидравлической камеры
1 - корпус камеры; 2 - съемная крышка камеры; 3 - смотровой
люк герметизируемого отсека; 4 - выточки на внутренней
стороне крышки с герметизирующими прокладками в них;
5 - испытуемый образец бетона; 6 - жесткая обойма образца;
7 - детали крепления образца к внутренней стороне крышки
камеры; 8 - крышка смотрового люка из оргстекла;
9 - вентиль для выпуска воздуха и сброса давления
4.7. Крышка испытательной камеры должна иметь смотровой люк для наблюдения за состоянием герметизации, процессом фильтрации и замеров фильтрата; кольцевые выточки на внутренней стороне, обеспечивающие надежное крепление и многоступенчатую (лабиринтную) систему герметизации; детали крепления образца; крышку смотрового люка из прозрачного материала для герметизации отсека над наружной поверхностью образца, не допускающей испарения профильтровавшейся влаги, выпуска воздуха и сброса давления; монтажные петли для подъема и установки крышки на камеру или кантователь.
4.8. Для установки крышки камеры в требуемое положение при креплении образца к внутренней ее стороне, используется специальный кантователь (рис. 4).

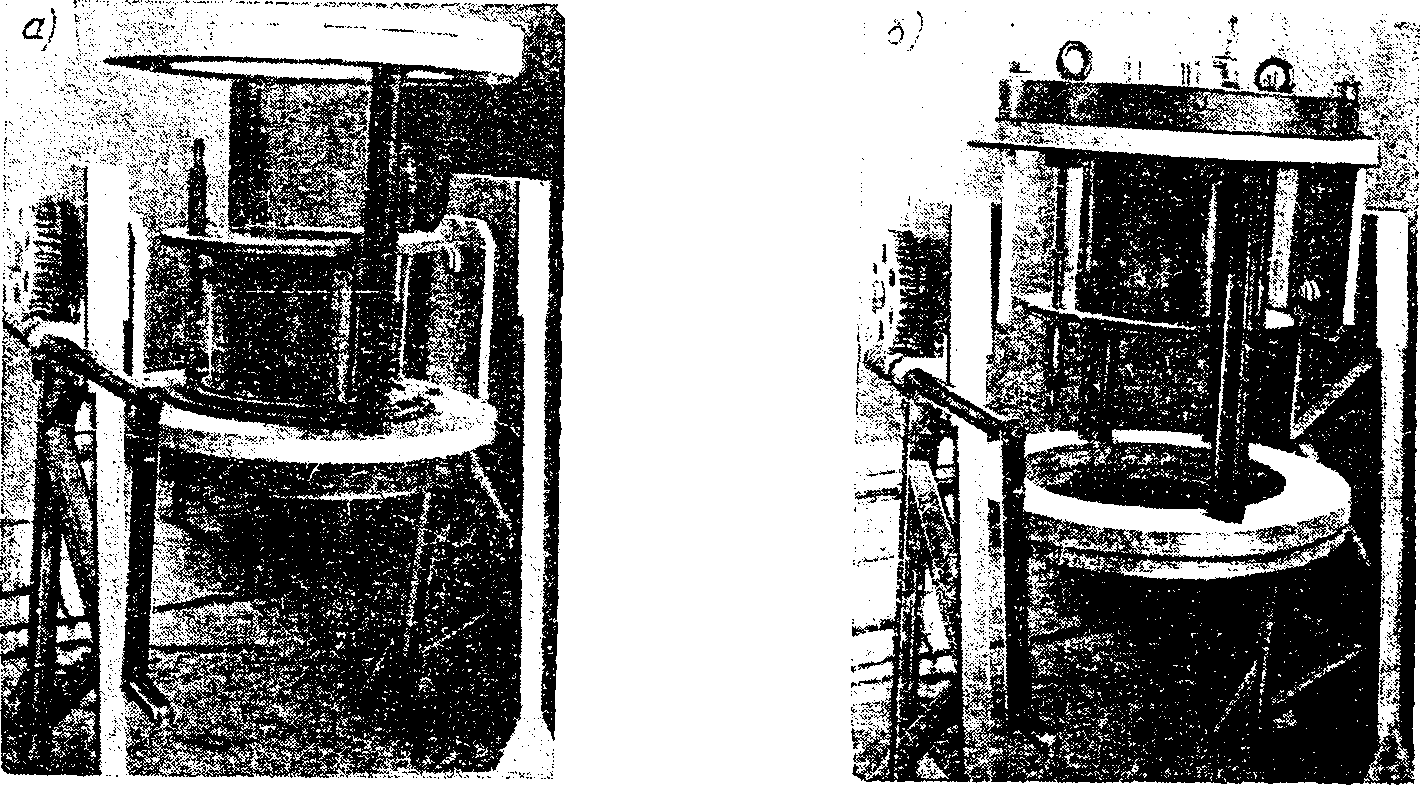

![]() Рис. 4. Общий вид кантователя для установки крышки
испытательной камеры и прикрепленного образца
а - кантователь повернутый крышкой вниз;
б - то же, крышкой вверх

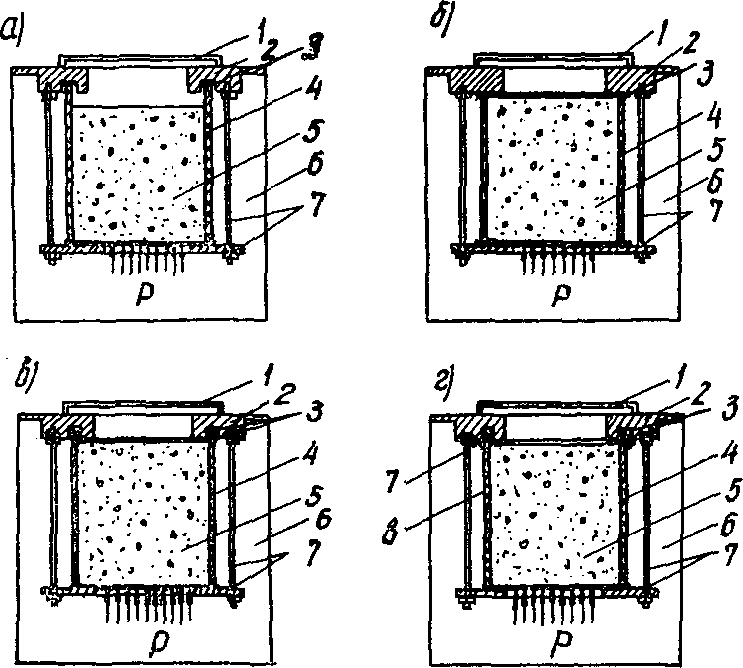

4.9. Крепление образцов в испытательной камере должно обеспечивать полную герметизацию образца. В зависимости от величины гидростатического давления крепление может осуществляться при следующих способах опирания образца на корпус камеры (рис. 5):
опирание образцов кромкой обоймы (до 25 ати);
опирание только на плоскость образца (до 100 ати);
одновременное опирание на кромку обоймы и на плоскость образца (до 250 ати и выше).
![]() при давлениях: а - до 25 ати; б - до 100 ати;
в - до 200 ати; г - до 250 ати
1 - крышка из оргстекла для закрытия отверстия в камере;
2 - съемная крышка испытательной камеры; 3 - уплотняющие
прокладки из вакуумной резины толщиной 3 - 4 мм; 4 -
форма-обойма образца из стеклопластика; 5 - испытуемый
образец; 6 - корпус камеры; 7 - плита и тяжи для крепления
образца; 8 - слой для эпоксидной мастики
4.10. Опирание образцов на корпус камеры следует осуществлять через прокладки из вакуумрезины толщиной 3 - 4 мм.
4.11. В отдельных случаях при герметизации образцов дефекты могут быть устранены заполнением клеящими составами пространства между обоймой и наружной стенкой выточки в крышке камеры (рис. 5, г).
4.12. Любой метод крепления образцов должен гарантировать отсутствие пристенной фильтрации воды и возможность проверки герметизации крепления и дефектности образцов. Это должно быть проверено на каждом образце до начала его испытания.
4.13. После установки образца в испытательную камеру в системе создается гидростатическое давление при помощи насосов высокого давления, задается необходимый режим испытания, поддерживаемый автоматически. При этом необходимо установить постоянное наблюдение за наружной поверхностью образца, качеством его герметизации и за процессом фильтрации.
Прохождение воды через образец осуществляется снизу вверх. Фильтрат поступает в герметизируемый отсек и накапливается на верхней плоскости образца. Равномерная фильтрация воды через структуру бетона наблюдается в виде сплошного отпотевания на всей его поверхности (рис. 6).

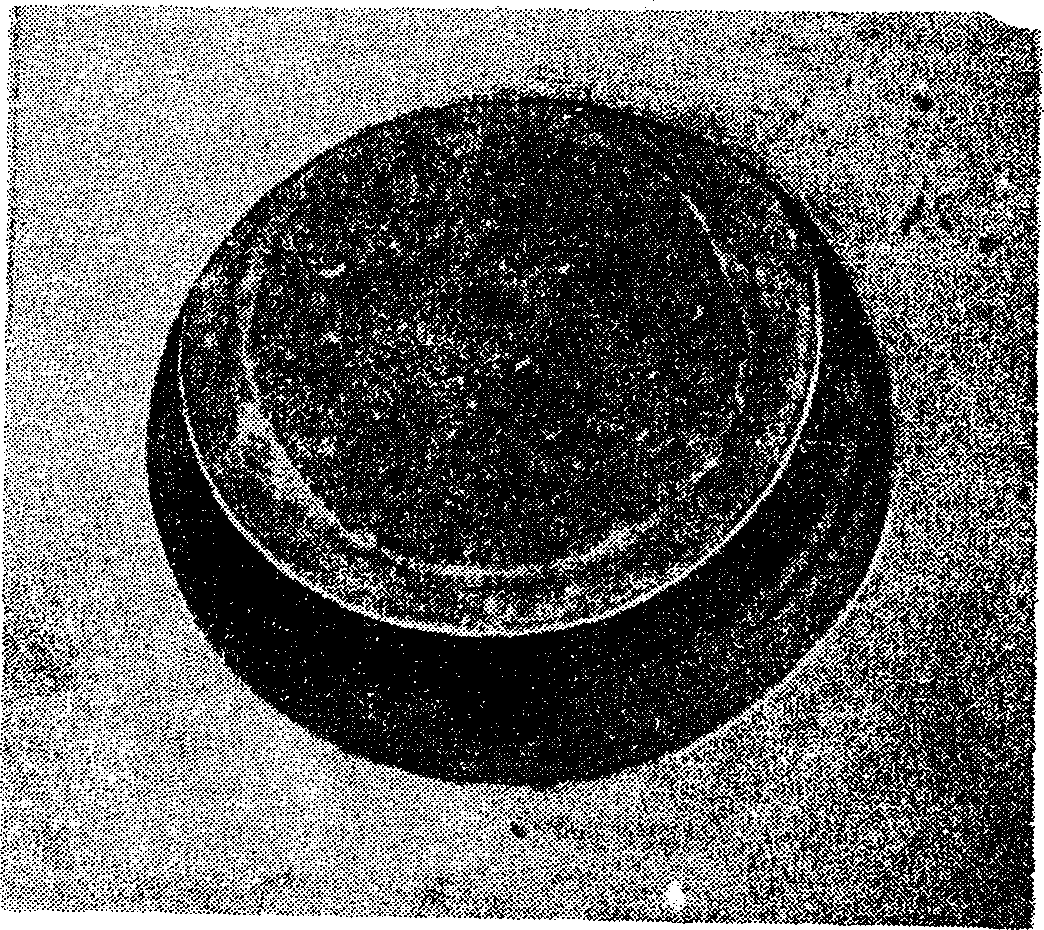

![]() Рис. 6. Общий вид равномерной фильтрации воды через бетон
марки 600 - 800 при давлении
![]() 4.14. Испытание бетона на водопроницаемость производится путем измерения количества фильтрующей воды, проходящей через образец бетона. Сбор фильтра осуществляется сорбционным методом, при помощи силикагеля или пакетов высокочувствительной к влаге фильтровальной бумаги, помещаемых в герметизируемый отсек на верхнюю плоскость образца. Через определенный промежуток времени их взвешивают на весах с точностью до 0,001 г.
4.15. Подъем гидростатического давления в процессе испытаний следует осуществлять промежуточно пятью ступенями через каждый ч, т.е. по 1/5 от максимально заданной величины давления с выдержкой на каждой ступени в течение 1 ч.
После подъема давления и выдержки его до начала фильтрации следует измерять количество прошедшего сквозь бетон фильтрата через каждые 30 - 60 мин в зависимости от величины фильтрации. Необходимо произвести не менее 6 измерений.
Для расчета принимается среднее арифметическое из трех наибольших последовательно снятых измерений.
4.16. Продолжительность испытаний может быть от 1 сут до нескольких мес и устанавливается в зависимости от времени появления фильтрата, заданного режима испытаний и получения необходимых фильтрационных характеристик.
4.17. Коэффициент фильтрации бетона определяется по формуле:
![]() где v - количество фильтрата в см3;
S - площадь образца в см2;
P - давление воды при испытании в см вод. ст.;
4.18. Для оценки величины коэффициента фильтрации серии из 6 образцов, коэффициенты фильтрации, вычисленные для отдельных образцов этой серии, следует располагать в порядке увеличения или уменьшения их значений. Затем определяется среднеарифметическое значение величин коэффициентов фильтрации двух средних образцов (третьего и четвертого).
4.19. В ведомости испытаний должны быть указаны: размер образцов, состав бетона и его исходное гигрометрическое состояние, способ формования, режим твердения, возраст, характеристика заполнителей, масса образцов, величина гидростатического давления, результаты измерения фильтрата и определение коэффициентов фильтрации.
4.20. В ведомость испытаний заносят частные (для каждого образца) и средние (для серии образцов) величины объема фильтрата и коэффициентов фильтрации.
