"Рекомендации по выбору типов и конструкций фильтров для производства инженерных гидрогеологических исследований в строительстве"

В рекомендациях обобщен опыт применения различных типов и конструкций фильтров ведущими изыскательскими и проектно-изыскательскими организациями.

Рекомендации предназначены для работников инженерных изысканий в строительстве, занимающихся вопросами производства гидрогеологических исследований при бурении скважин. Они также могут быть использованы инженерно-техническими работниками проектных организаций, студентами и преподавателями вузов и техникумов.

Рекомендации разработаны Производственным и научно-исследовательским институтом по инженерным изысканиям в строительстве (ПНИИИС) Госстроя СССР (инж. О.М. Шнееров, канд. техн. наук. Б.М. Ребрик), при участии канд. техн. наук Г.А. Разумова.

Редакторы - канд. техн. наук И.Ф. Володько, канд. геол.-минерал. наук С.П. Абрамов, инженеры П.А. Анатольевский, В.И. Щербаков, Ю.Н. Панов.

Современное строительство требует организации и осуществления эффективных мероприятий по борьбе с вредным разрушающим воздействием подземных вод на сооружения различного назначения (гидротехнические, промышленные, горнодобывающие, гражданские и т.д.), а также по широкому использованию подземных вод для водоснабжения, орошения, лечебных целей и т.д. Перед началом строительства инженерных сооружений, как правило, осуществляются изыскательские работы, по результатам которых производится проектирование объектов народного хозяйства. В процессе эксплуатации различных сооружений также возникает необходимость в проведении наблюдений за режимом грунтовых вод.

Одним из основных видов инженерных изысканий являются гидрогеологические исследования и связанные с этим работы по бурению скважин и оборудованию их фильтрами. Основной задачей гидрогеологических исследований является изучение геологических и гидрогеологических условий строительства в целях получения данных, необходимых для обоснования проекта сооружения.

Водоприемной частью является устанавливаемый в скважину фильтр. Качество гидрогеологических исследований во многом зависит от правильного выбора и монтажа фильтра.

Исследованием различных типов фильтров и созданием новых их конструкций занимается ряд научно-исследовательских институтов, в том числе ВОДГЕО, ВСЕГИНГЕО, НИИОСП и др. Большая работа по обобщению и унификации существующих и внедрению новых конструкций фильтров, организации их промышленного изготовления проведена лабораторией инженерной гидрогеологии института ВОДГЕО.

Настоящие рекомендации рассматривают типы фильтров, устанавливаемых в скважинах, проходимых при инженерных гидрогеологических исследованиях. Типы фильтров, устанавливаемых в разведочно-эксплуатационных скважинах или в скважинах для водоснабжения, в Рекомендациях не рассматриваются.

1.1. При инженерно-гидрогеологических исследованиях фильтры устанавливают в скважинах, пройденных в водоносных рыхлых или неустойчивых скальных грунтах. В скважинах, пройденных в водоносных трещиноватых скальных устойчивых грунтах, фильтры, как правило, не устанавливаются. Фильтр должен надежно предохранять от обрушения стенки скважины в зоне водоносного горизонта и в то же время пропускать в скважину чистую воду без механических примесей с наименьшими сопротивлениями.

Фильтр является водоприемной частью фильтровой колонны, состоящей из отстойника, собственно фильтра и надфильтровой трубы (или колонны).

1.2. Фильтр должен быть устойчив против механических повреждений, обладать достаточной водопроницаемой способностью и не разрушаться под воздействием агрессивных подземных вод. Установка фильтров в скважины должна производиться по детально разработанной технологии, предусматриваемой в программе изысканий.

1.3. Срок службы и эффективность работы фильтра зависят от правильного выбора его конструкции, технологии монтажа и демонтажа в скважине. Необходимо стремиться к максимальной простоте конструкций скважин и фильтров, так как они, как правило, рассчитаны на сравнительно короткий срок службы (за исключением многолетней режимной сети). Путем проверки работы фильтра и составления документации, заполняемой во время подготовки и монтажа фильтра (см. приложение 1), определяется правильность его установки.

1.4. Фильтры устанавливаются в скважины как с ограниченным сроком действия (от нескольких суток до 1 года и более), так и на длительный срок (до 10 - 15 лет и более).

1.5. К группе фильтров с ограниченным сроком действия относятся те, которые смонтированы в опорных, структурных, разведочных, опытных и наблюдательных скважинах.

1.6. К группе фильтров, устанавливаемых в скважины, рассчитанные на длительный срок эксплуатации, относятся фильтры, смонтированные в основном в скважинах постоянной режимной сети, дренажных и др.

1.7. Диаметры фильтров, глубина и интервалы их установки зависят от вида и назначения проектируемых объектов, гидрогеологических условий района, цели гидрогеологических исследований, способа бурения скважины, конструкции скважины и конструкции фильтра.

1.8. При инженерных гидрогеологических изысканиях под сооружения мелкого заложения (трубопроводы различного назначения, автомобильные и железные дороги, аэродромы, линии электропередач, связи и т.д.) глубина установки фильтров, если в них возникает необходимость, берется в пределах 2 - 15 м.

1.9. При изысканиях для промышленного, гражданского и гидротехнического строительства, при гидрогеологических исследованиях и режимных наблюдениях фильтры устанавливаются в скважинах глубиной до 20 - 50 м.

1.10. При инженерных изысканиях на сложных объектах (ГЭС, водохранилища, плотины, каналы, вертикальный дренаж), а также при изысканиях для проектов осушения рудников и шахт, подземного хранения жидкостей и газов, водоснабжения городов, промышленных и сельскохозяйственных предприятий фильтры устанавливают в скважинах глубиной до 200 м и более.

1.11. Для гидрогеологических исследований, не связанных с установкой водоподъемных средств в скважины, применяются в основном фильтры диаметром до 168 мм, а для исследований, связанных с установкой водоподъемных средств, - диаметром 168 - 426 мм и более.

1.12. Изыскательские организации, как правило, должны иметь несколько наиболее распространенных типов фильтров разных конструкций и диаметров.

1.13. Фильтры, извлеченные из временных скважин для установки в другие скважины или для выяснения причины выхода их из строя, должны тщательно обследоваться.

2.1. Качество и эффективность выполнения гидрогеологических исследований, связанных с подземными водами, зависит от правильного выбора конструкции и установки в скважинах соответствующих типов фильтров.

2.2. Фильтры, применяемые для скважин с ограниченным сроком действия, рассчитываются на 3 - 5-кратное и более использование.

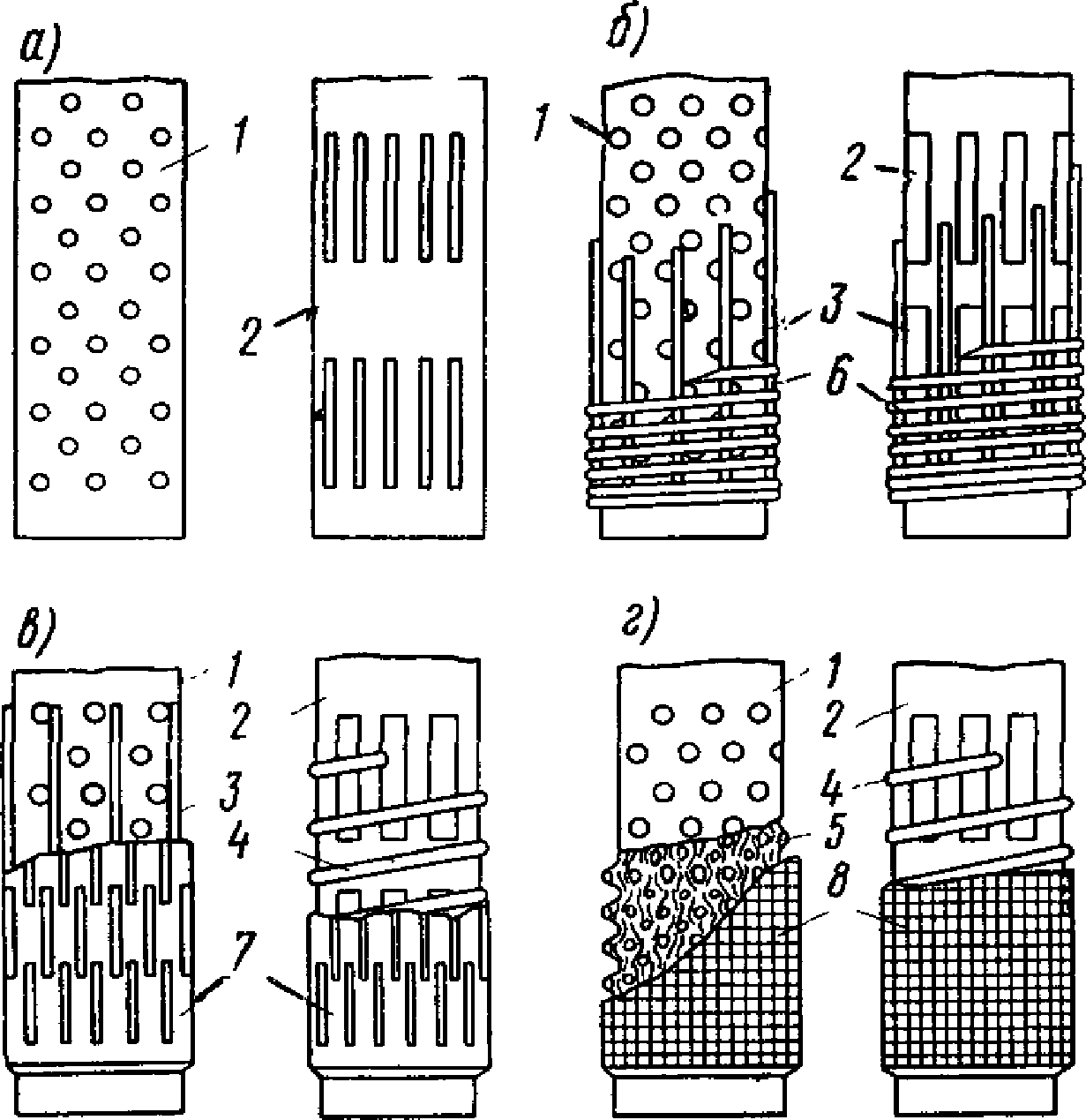

2.3. Фильтры подразделяются на каркасные без водоприемной оболочки и каркасные с водоприемной оболочкой.

2.4. Каркасные фильтры изготавливаются из труб разного назначения диаметром от 25 до 426 мм и выше и из металлических стержней (каркасно-стержневые).

2.5. Для изготовления трубчатых каркасов фильтров с круглыми или щелевыми отверстиями применяются металлические и неметаллические трубы (табл. 1).

Примечание. Применяются также трубы керамические, чугунные и из пористого бетона.

2.6. Каркасно-стержневые фильтры (см. приложение 12), получившие в последнее время большое распространение, состоят из соединительных патрубков и металлических стержней на опорных поясах жесткости.

2.7. Размеры отверстий каркасов для сетчатых фильтров из стальных труб без гравийной обсыпки следует определять в соответствии с данными табл. 2.

Примечание. Где ; d₁₀, d₅₀, d₆₀ - размеры частиц, содержание которых в водоносном пласте по весу соответственно 10, 50 и 60%.

2.8. Фильтры каркасные с сетчатой водоприемной поверхностью состоят из каркаса с намотанной на него спиральной проволокой (или подкладочной сеткой с крупными ячейками) и водоприемной оболочки (см. приложение 12 и 13). Для спиральной намотки обычно применяют металлическую из нержавеющей стали либо латунную проволоку, пластмассовые, резиновые шнуры и т.п. Поверх обмотки прикрепляются сетки.

2.9. Кроме проволочного и металлического сетчатого покрытия каркасов применяют сетки из пластических масс, стеклотканей, а также керамические блоки, гравийную обсыпку и т.д.

2.10. Подбор материалов для гравийных обсыпок следует производить исходя из соотношения , где D₅₀ - размер частиц, меньше которых в обсыпке содержится 50%; d₅₀ - размер частиц, меньше которых в породе водоносного пласта содержится 50%.

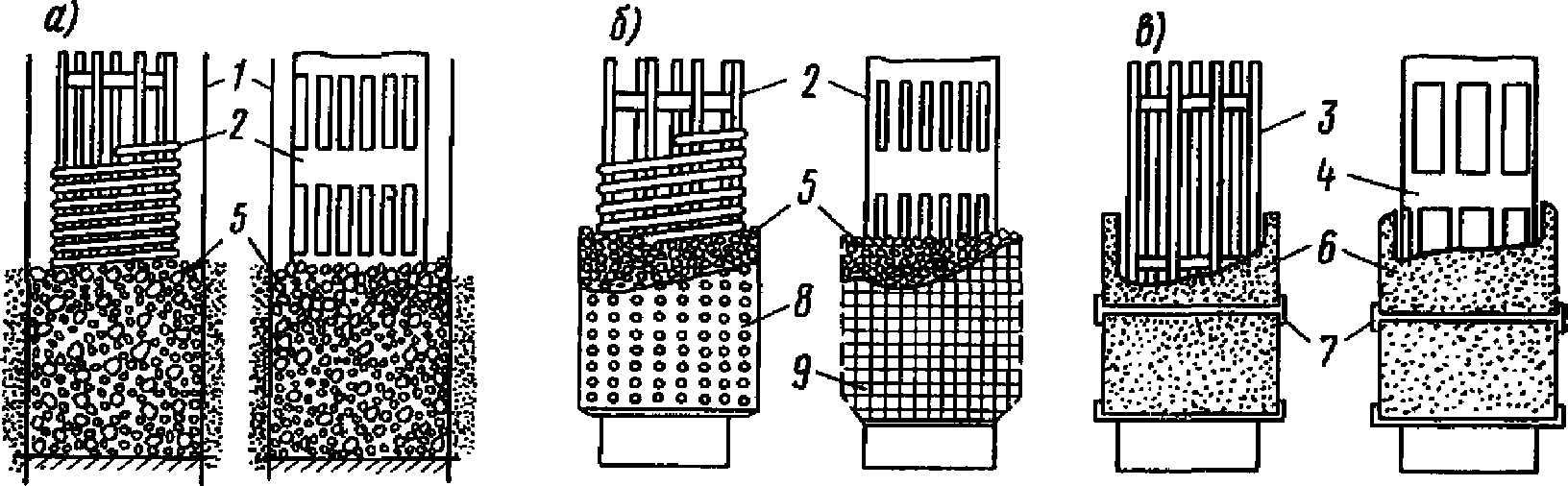

2.11. В кожуховых фильтрах (см. приложение 18) толщина наружного слоя засыпки должна быть не менее 30 мм, а при однослойной засыпке гравия до забоя скважины толщина слоя обсыпки должна быть не менее 50 мм.

2.12. Для обсыпки фильтра рекомендуется применять сортированный однородный по механическому составу незагрязненный гравий.

2.13. При установке гравийного фильтра конечный диаметр скважины следует принимать исходя из величины наружного диаметра фильтра и толщины гравийной засыпки.

2.14. В табл. 3 приведены рекомендации по применению различных типов фильтров для гидрогеологических исследований в различных водосодержащих породах. Указания по ориентировочному расчету фильтров приведены в приложении 19.

Примечания: 1. В подземных водах с повышенным содержанием растворенных солей закисного железа и кальция и при наличии свободной углекислоты необходимо применять трубчатые каркасы с максимальными размерами проходных отверстий (с учетом диаметра и материала труб), а также каркасно-стержневые фильтры.

2. Для агрессивных вод рекомендуется применять каркасно-стержневые фильтры (при этом каркасы должны иметь антикоррозийное покрытие) или пластмассовые, стеклопластиковые, асбестоцементные, деревянные и чугунные фильтры, а также фильтры из нержавеющей стали.

3. Фильтры-каркасы из труб стальных и из нержавеющей стали могут опускаться на любую глубину; каркасно-стержневые - на глубину до 200 м, все остальные - до 100 м.

4. Для изготовления фильтров в скважинах ограниченного срока действия может применяться простая сталь, снижаются требования к их антикоррозионным покрытиям, сокращается до минимума толщина гравийных обсыпок и т.д.

2.15. В табл. 4 приведены основные типы сеток, используемых для каркасных фильтров, а в табл. 5 - наиболее распространенные типы фильтров, которые могут быть использованы для гидрогеологических исследований. Схемы фильтров приведены на рис. 1, 2, 3.

Примечание. Антикоррозионная защита фильтров желательна во всех случаях и необходима при исследованиях в агрессивных водах. При кратковременных опытных работах антикоррозионная защита не обязательна.

3.1. Элементами фильтровой колонны являются: надфильтровая труба (верхняя глухая часть фильтра), водоприемная рабочая часть фильтра и отстойник (глухая нижняя часть с деревянной пробкой или металлической заглушкой в основании).

3.2. Назначение надфильтровых труб - предохранить фильтр от проникания в него песка и т.п. из пространства между фильтровой и рабочей колоннами труб, а также (при гравийной обсыпке) создать резерв обсыпки для компенсации ее уплотнения во время эксплуатации скважины. Между надфильтровой трубой, установленной "впотай", и рабочей колонной монтируются сальники разной конструкции. При гравийной обсыпке в большинстве случаев (особенно когда надфильтровая труба длинная) гравий, засыпанный на высоту надфильтровой трубы, заменяет сальник.

Надфильтровые трубы должны иметь длину 3 - 5 м и более, иногда они доводятся до поверхности земли. В простейших одноколонных конструкциях скважин глухая труба, к которой прикреплен фильтр, является и надфильтровой трубой.

3.3. Водоприемная рабочая часть фильтра (собственно фильтр) подбирается в соответствии с проектом в зависимости от цели и назначения скважины и мощности водоносного горизонта.

3.4. В отстойнике скапливаются частицы пород, попадающие в фильтр через водоприемную поверхность или верхний край надфильтровой трубы. Отстойник должен иметь длину 1 - 5 м. В некоторых случаях отстойник изготовляют длиннее (до 40 - 50 м) в зависимости от назначения скважины, гидрогеологических условий и типа водоподъемника.

В наблюдательных скважинах временного действия фильтр может быть с небольшим отстойником (менее 2 м).

3.5. Во время производства буровых работ возникают трудности с точным определением глубин залегания водоносных грунтов, их пористости и коэффициента фильтрации (особенно при вращательном способе бурения с глинистой промывкой). В этом случае наиболее целесообразным способом уточнения данных гидрогеологических наблюдений по скважине служат различные методы каротажа, которыми решаются следующие задачи: определяется литологический состав пройденных грунтов, мощность слоев и глубина их залегания, выделяются пласты, насыщенные водой, и наиболее обводненные грунты, производится измерение диаметра, кривизны скважины и определяется качество затрубной цементации, измеряется температура по всей длине скважины и т.д. Следует учитывать, что каротажные методы не всегда применимы.

3.6. К монтажу фильтров следует приступить после анализа каротажной документации.

3.7. Сведения, которые следует документировать во время подготовки к монтажу фильтров, перечислены в приложении 1.

3.8. При оборудовании скважины фильтром следует заблаговременно скорректировать его конструкцию в соответствии с определенными во время бурения и каротажа гидрогеологическими условиями.

3.9. При наличии нескольких водоносных горизонтов рабочие части фильтров устанавливаются в каждом нужном водоносном горизонте и соединяются между собой глухими трубами.

3.10. Для производства гидрогеологических исследований при опытных откачках в центральную скважину (в некоторых случаях) опускают фильтр с параллельно прикрепленным к нему снаружи пьезометром.

3.11. Фильтры с проволочной или сетчатой водоприемной поверхностью с гравийной обсыпкой или без нее должны иметь направляющие фонари или скобы.

3.12. В скважине одноколонной конструкции, где фильтр присоединен к колонне, предохраняющей стенки скважины от обрушения, а также в фильтрах малого диаметра следует по возможности устанавливать наружные направляющие планки.

3.13. На блочных фильтрах следует через каждые 5 м длины фильтра устанавливать фонари.

3.14. Установку и устройство фильтров с гравийной обсыпкой или монтаж кожуховых гравийных фильтров необходимо производить по технологии, указанной в проекте бурения скважины.

3.15. Кожуховые гравийные фильтры до опускания на забой следует несколько раз погрузить в скважину под воду и произвести досыпку гравия, если произошла его усадка.

3.16. До опускания фильтра в скважину необходимо проверить возможность его свободного движения к забою, а при ударном бурении - возможность свободного извлечения или частичного подъема рабочей колонны. После установки фильтра на забой приступают к частичному или полному извлечению рабочей колонны (при ударном бурении), следя за положением фильтра в скважине. Опускание в скважину фильтра, устанавливаемого "впотай", производится на трубах (бурильных или обсадных), соединяемых с надфильтровой трубой специальным замком или муфтой с левой нарезкой. После установки фильтра на забой трубы извлекаются. Фильтры, устанавливаемые "впотай", бросать в скважину запрещается.

3.17. После окончания монтажа фильтра и проверки правильности его установки определяется эффективность работы фильтра путем обычной прокачки скважины.

3.18. Если скважина бурилась с применением глинистой промывки, разглинизация ее производится прокачкой поршневым насосом, методом обрушения забоя, промывкой водой под давлением, прокачкой эрлифтом, взрывным способом, свабированием и т.д.

3.19. Монтаж и установка фильтра являются одним из наиболее важных процессов при сооружении скважин. Контроль за их исполнением должен проводиться ответственным инженерно-техническим персоналом.

3.20. Решающее значение для эффективной и длительной работы фильтра скважины (кроме правильного выбора его конструкции) имеет способ производства буровых работ. Наиболее благоприятными способами бурения для нормальной работы фильтра в скважине являются: ударный, сплошным или кольцевым забоем, колонковый и вращательный с обратной промывкой. При бурении скважин в пределах водоносного горизонта глинистая промывка, как правило, должна исключаться.

Примечание. Следует иметь в виду, что в ряде случаев значительное число фильтров, установленных в скважинах, работает неудовлетворительно. Основные причины этого заключаются в следующем: не соблюдены основные правила технологии производства работ по бурению водоносного горизонта и установке фильтров в скважинах, неправильно определен интервал установки фильтра в скважине, неправильно подобрана конструкция фильтра, не установлен или недоброкачественно установлен сальник у надфильтровой трубы, не установлена пробка на нижнем конце отстойника, плохо подобрана и произведена гравийная обсыпка, дефектно произведен монтаж фильтра.

При гидрогеологических исследованиях важное значение имеет правильное и своевременное составление документации конструкций, устанавливаемых в скважину фильтров, а также сохранность этой документации.

В зависимости от степени эффективности работы фильтров документацией пользуются для косвенного определения и анализа причин нормальной или ненормальной работы фильтров, что зависит от выбранного типа и конструкции фильтра, от материала, из которого он изготовлен, срока использования (в данных гидрогеологических условиях) и правильности монтажа.

Во время подготовки фильтров заводского изготовления к монтажу в скважине в сменный рапорт и в буровой журнал вносят геолого-технический разрез скважины и паспортные данные фильтров.

При изготовлении фильтров в полевых условиях ведут следующие наблюдения и документацию, которые являются основанием для составления проекта скважины.

А. Изготавливая дырчатые и щелевые фильтры с водоприемной поверхностью из сеток или с проволочной обмоткой, указывают следующие данные: время изготовления, наименование материала, из которого изготовлен каркас, название антикоррозионного покрытия; диаметр и длина каждой трубы фильтра в мм; толщина стенки трубы в мм; длина и диаметр соединительной муфты (ниппеля) в мм; диаметр круглых или размеры прямоугольных отверстий в мм; расстояние между центрами отверстий вдоль и по окружности трубы в мм; число отверстий на 1 м трубы в шт.; скважность каркаса фильтра в %, количество в шт., диаметр проволочных опорных ребер в мм; диаметр проволочной спиральной обмотки в мм; шаг обмотки в мм; способ прикрепления опорных ребер к каркасу фильтра и проволочной спирали к опорным ребрам; наименование материала и номер сетки; способ прикрепления сетки к каркасу фильтра.

Примечание. Фильтры, изготовленные в виде дырчатых и щелевых каркасов, документируются без указания данных по водоприемному покрытию.

Б. При изготовлении каркасно-стержневых фильтров помимо сведений, приведенных в п. А, дается: наружный диаметр каркаса в мм; наружный и внутренний диаметр соединительного патрубка в мм; материал и диаметр металлических стержней каркаса в мм; количество стержней в шт.; конструкция и количество опорных поясов жесткости в шт.; название антикоррозионного покрытия каркаса.

В. При изготовлении гравийных фильтров помимо сведений приведенных в пп. А и Б, дается:

а) для кожуховых фильтров - материал, наименование и диаметр наружного кожуха в мм; наименование и диаметр опорного каркаса в мм; наименование и номер сеток внутреннего и наружного каркасов; гранулометрический состав гравийной засыпки в мм и %; толщина гравийного слоя в мм; количество засыпанного гравия в м³; название и размер опорных ребер;

б) для гравийно-блочных фильтров - материал, наименование и диаметр опорного каркаса в мм; название антикоррозионного покрытия; наименование вяжущего материала; состав гравийного материала по фракциям; наружный, внутренний диаметр и высота блока в мм; конструкция соединения звеньев фильтра и направляющих ребер;

в) для гравийных засыпных фильтров - способ засыпки или закачки гравия на забой скважины; гранулометрический состав гравийной засыпки в мм и %; количество засыпанного гравия в м³.

В процессе монтажа фильтра в скважине в сменном рапорте указывается суммарная длина всех звеньев фильтра, длина отстойника и надфильтровой трубы, длина буровых штанг или труб, на которых фильтр опускается в скважину.

Примечания: 1. При установке фильтров в мелких скважинах (глубиной 5 - 15 м) одноколонной конструкции все замеры по монтажу фильтра осуществляются во время бурения.

2. В зависимости от существующей геолого-технической документации в изыскательской организации и характера производимых изысканий устанавливается форма и порядок составления документации по изготовляемым фильтрам.

Для фильтров кратковременного пользования следует иметь утвержденную форму паспорта. Фильтр нумеруется и его номер с техническими данными записываются в два экземпляра паспорта. Один паспорт остается в изыскательской партии, а другой передается вышестоящей организации.

Примечания: 1. Длина труб от 5 до 13 м.

2. Размеры труб, указанные в скобках, не рекомендуются к применению.

Примечание. Трубы изготовляются длиной от 1,5 до 12 м.

Примечание. Трубы изготовляют длиной 1,5 - 7 м.

Примечания: 1. Трубы изготовляются длиной от 1 до 3 м.

2. Рабочее давление не превышает 2,5 атм.

Примечание. Трубы напорные из полиэтилена подразделяются на легкие с условным давлением 2,5 кГ/см², средние - 6 кГ/см², тяжелые - 1 кГ/см².

Примечания: 1. Длина труб 6 м.

2. Трубы опрессованы под давлением до 45 атм.

3. Объемный вес труб 1,7 - 2,2 г/см³.

4. Трубы изготовления Северодонецкого завода стеклопластиков имеют наружный диаметр от 30 до 300 мм, толщину стенки от 2 до 10 мм, длину от 3 до 6 м.

Примечание. Длина обточенных концов труб диаметром от 68 до 376 мм - 350 мм, труб диаметром 376 мм - 380 мм.

Примечания: 1. Трубы соединяются конусными муфтами, цилиндрическими муфтами, двумя полумуфтами на фланцах.

2. Длина труб 5 - 7 м.

Примечания: 1. Номер сетки соответствует числу проволок основы на 1 дм.

2. Для изготовления сеток должна применяться проволока: а) из низкоуглеродистой стали общего назначения (ГОСТ 3282-46); б) из высоколегированной коррозиестойкой стали марок Х18Н9, Х18Н9Т, Х18Н10Т, Х17Н13М 2Т и Х17Н13М 3Т (ГОСТ 5548-50); в) медная (ГОСТ 859-66; г) латунная марок Л68 и ЛВО (ГОСТ 5017-49), а также из других материалов, имеющих защитное покрытие.

Проволочная ткань крытого плетения с прямоугольными ячейками. Уток состоит из одиночных проволок, а основа - из прядей по три рядом расположенные проволоки.

Сетки подразделяются на легкие (проволоки основы и утка имеют одинаковый диаметр) и тяжелые (проволоки утка имеют диаметр, больший, чем проволоки основы).

Примечания: 1. Условное обозначение легкой сетки N 16/4 Л 16/4 по ГОСТ 3339-46; условное обозначение тяжелой сетки N 18/2 Т 18/2 по ГОСТ 3339-46.

2. Номер сетки соответствует размерам ячейки: в числителе - расстояние между проволоками основы, в знаменателе - между проволоками утка, округленное до целого числа.

3. Сетки изготовляются из низкоуглеродистой термически обработанной стали по ГОСТ 3282-46. Проволока утка диаметром более 1,6 мм может быть термически не обработана.

4. Ширина сетки обычно 1000 мм, могут изготовляться также сетки от 600 до 1500 мм шириной.

5. Наименьшая длина сеток не менее 2 м. Сетки свернуты в рулоны весом не более 80 кг.

Примечание. N сетки соответствует номинальному размеру стороны ячейки в свету в мм.

Примечания: 1. N сетки равен номинальному размеру стороны ячейки в свету в мм (N 09 - размер в свету 0,9 мм).

2. Сетки обычно изготовляются из низкоуглеродистой термически обработанной стали (ГОСТ 3282-46); могут изготовляться из стальной проволоки с антикоррозионным покрытием, а также из проволоки других металлов и сплавов.

3. Ширина сетки 1000 мм, но могут изготовляться сетки шириной от 600 до 1500 мм с интервалами 50 мм.

До начала инженерно-гидрогеологических исследований, требующих проходки большого числа скважин, производится бурение одной или нескольких экспериментальных скважин с установкой фильтров.

Определение основных параметров экспериментальных фильтров производится на основании ознакомления с существующими гидрогеологическими материалами района исследования.

При проведении длительных гидрогеологических исследований в скважинах большого диаметра и глубины следует производить определение основных размеров фильтра.

Длина фильтра зависит от состава водоносных грунтов, мощности и условий залегания исследуемых горизонтов, назначения исследований.

Для определения наружного диаметра фильтра необходимо знать его водопропускную способность, которая рассчитывается по формуле

где f - водопропускная способность фильтра в м³/сутки;

U_Ф - допустимая входная скорость фильтрации воды в м/сутки;

F - рабочая площадь фильтра в м².

Допустимая входная скорость U_Ф фильтрации воды может рассчитываться по формуле

где K - коэффициент фильтрации водоносных грунтов в м/сутки.

За рабочую площадь F следует принимать всю наружную поверхность фильтра, если скважность каркаса больше 25%, а если меньше - площадь отверстий каркаса.

Промежуточные значения коэффициента фильтрации песка и гравия меняются в зависимости от гранулометрического состава водоносных грунтов и преобладания крупных или мелких фракций, а коэффициент фильтрации галечников зависит также от наличия и состава песчаного или гравийного заполнителя.

Выражая рабочую площадь фильтра F через его диаметр и длину и принимая f = Q, получим:

где d - наружный диаметр фильтра в мм;

l₀ - длина его рабочей части в м;

Q - дебит скважины в м³/ч.

Наружным диаметром фильтра считается:

1) в трубчатых фильтрах с круглой и щелевой перфорацией - наружный диаметр каркаса;

2) в проволочных и сетчатых фильтрах - наружный диаметр проволочной или сетчатой обмотки;

3) в гравийных фильтрах - наружный диаметр фильтрующей обсыпки.

Анатольевский П.А. и Шнееров О.М. Гидрогеологические наблюдения при бурении и опробовании скважин для водоснабжения. Спецстройпроект, 1959.

Гаврилко В.М. Фильтры водозаборных, водопонизительных и гидрогеологических скважин. Изд. 3-е, испр. и доп. Госстройиздат, 1968.

Гаврилко В.М. и Алексеев В.С. Фильтры из стеклопластиковых труб. "Водоснабжение и санитарная техника", 1966, N 11.

Ганичев И.А., Анатольевский П.А. и Шнееров О.М. Производство буровых работ в строительстве. Под ред. Н.А. Плотникова. Стройиздат, 1966.

Инструкция по инженерным изысканиям для промышленного строительства. СН 225-62. Госстройиздат, 1962.

Справочник гидрогеолога. Госгеолтехиздат, 1962.

Справочник по бурению и оборудованию скважин на воду. Под общ. ред. В.В. Дубровского. "Недра", 1964.

Справочное руководство гидрогеолога, т. 2, изд. 2-е. Л., "Недра", 1967.

Указания по проектированию сооружений для забора подземных вод. СН 325-65. Стройиздат, 1966.
