"Метод измерений и контроля индустриальных радиопомех в местах эксплуатации средств информационных технологий с цифровой сменой изображений, использующих светодиодное оборудование"
(утв. Решением ГКРЧ при Минцифры России от 16.06.2021 N 21-58-06)

Настоящий метод устанавливает процедуру проведения измерений уровня напряженности электромагнитного поля индустриальных радиопомех (ИРП) в полосе частот от 30 до 6000 МГц, создаваемых техническими средствами информационных технологий (ТСИТ) с цифровой сменой изображения (ЦСИ) на месте их эксплуатации.

Метод предназначен для оценки соответствия ТСИТ с ЦСИ требованиям документа "Нормы по защите приемных радиоэлектронных средств от индустриальных помех. Технические средства информационных технологий с цифровой сменой изображения, использующие светодиодное оборудование. Допустимые значения. Метод измерения", а также нормам, установленным в нормативных документах [1] и [2].

Допускаемая погрешность измерений электромагнитного поля не должна превышать +/- 4 дБ.

3.1. Измерительный приемник или анализатор спектра с функциями измерительного приемника на полосу частот от 30 до 6000 МГц по ГОСТ 30805.16.1.1-2013.

3.2. Измерительные антенны на полосу частот от 30 до 6000 МГц по ГОСТ CISPR 16.4.2-2013.

4.1. Метод измерений реализует метод косвенных измерений напряженности электрической компоненты электромагнитного поля на основе априорной информации о характеристиках измерительной антенны и результатах прямых измерений уровня сигнала на ее выходе.

5.1. Измерение уровня электромагнитного поля проводятся в соответствии с требованиями документов по охране труда, а также руководств по эксплуатации используемого измерительного оборудования.

К выполнению измерений и обработке их результатов с использованием настоящей методики допускается инженерно-технический персонал со средним и высшим техническим образованием, имеющий практической опыт работы с радиоизмерительными приборами и проведения измерений на открытых площадках непосредственно на месте эксплуатации ТСИТ.

ТСИТ с ЦСИ могут иметь разное конструктивное исполнение (модульное, сетчатое, реечное, кластерное) и характеризуются большим разбросом габаритных размеров, от единиц до сотен квадратных метров.

ТСИТ, которые имеют небольшие размеры и поставляются в виде конструктивно завершенного изделия или требуют незначительного монтажа на месте эксплуатации, должны испытываться на измерительных площадках по методикам в соответствии с [6].

ТСИТ больших размеров, которые собираются на месте их использования, испытываются непосредственно на месте эксплуатации.

При выполнении измерений ТСИТ больших размеров соблюдают следующие условия:

7.1. Для минимизации воздействия метеорологических условий на значения измеряемой напряженности поля, измерения следует проводить в сухую погоду при температуре не ниже 5 °C и при скорости ветра менее 10 м/с. Также погодные условия должны соответствовать рабочим условиям эксплуатации применяемых средств измерений.

7.2 Перед проведением измерений необходимо выполнить оценку электромагнитной обстановки в месте проведения испытаний:

7.2.1 Определить уровень внешних помех в исследуемой полосе частот при временном отключении исследуемого ТСИТ, например, во время перерыва при известном расписании его работы. Уровень измеренных посторонних радиопомех должен быть не менее, чем на 10 дБ ниже нормы.

Допускается проводить измерения при уровне посторонних радиопомех ниже нормы на 6 дБ, в противном случае измерения на соответствие требованиям норм не проводятся.

Для снижения уровня фона посторонних радиопомех до допустимого проводят организационные мероприятия и применяют методические процедуры, указанные в п. 7.3.6.2 [6].

7.2.2 Для определения полос частот, наименее загруженных внешними помехами, в которых могут быть обнаружены ИРП от испытуемого ТСИТ, и с целью более эффективного использования времени целесообразно на этапе предварительных измерений применять анализатор спектра или сканирующий приемник с пиковым детектором.

7.3 Измерения длительных ИРП проводят на частотах, где уровни ИРП максимальны. Измерения широкополосных ИРП проводят на всех частотах в пределах анализируемой полосы частот с дискретностью, не менее номинальной полосы пропускания анализатора, указанной в п. 9.2.

Для определения частот с максимальными значениями ИРП измерения выполняют при работе ТСИТ в энергонасыщенных режимах, например, в светлое время суток, когда яркость его мультимедийных экранов устанавливается на максимум.

7.4 Измерения проводят при вертикальной и горизонтальной поляризации измерительной антенны.

7.5 Место расположения измерительной антенны выбирается исходя из геометрических размеров и местоположения ТСИТ. На линии визирования между измерительной антенной и центром экрана испытуемого ТСИТ не должно быть препятствий на удалении стандартных измерительных расстояний. Должна быть предусмотрена возможность, при необходимости, изменения измерительного расстояния, а также отсутствие в пределах главного лепестка диаграммы направленности антенны переизлучателей (металлических конструкций и сооружений). Высота установки антенны должна составлять 1,5 метра от уровня подстилающей поверхности (земли).

7.6 Для выявления максимальных значений напряженности поля ИРП от ТСИТ измерения проводят с разных позиций вокруг медиаэкрана. Число позиций и их направление на ТСИТ выбирают, исходя из его физических размеров и условий размещения на месте эксплуатации. Рекомендуется выполнять измерения со стороны центра и краев конструкции ТСИТ [1].

При отклонении от стандартизованного измерительного расстояния 10 метров осуществляют пересчет измеренной напряженности поля в значение, соответствующее стандартизованному измерительному расстоянию, согласно следующему уравнению:

где d_meas - фактическое измерительное расстояние; d_std - стандартизованное измерительное расстояние; E_meas - измеренная напряженность поля при фактическом измерительном расстоянии; E_std - измеренная напряженность поля при стандартизованном измерительном расстоянии.

Коэффициент n зависит от расстояния d_meas следующим образом:

Т.к. испытуемое ТСИП и измерительная антенна находятся на разной высоте относительно земли, то для получения максимальных показаний измерительного приемника может потребоваться наклонить антенну в соответствии с ее диаграммой направленности. Угол наклона антенны не должен превышать 70°.

7.7 Измерения уровня напряженности электромагнитного поля с помощью измерительного приемника, установленного на транспортном средстве, выполняются во время остановок автомобиля. При этом измерительная антенна должна располагаться таким образом, чтобы собственная конструкция транспортного средства не затеняла направление, по которому проводится измерение, также в пределах главного лепестка диаграммы направленности антенны не должно быть переизлучателей (металлических конструкций и сооружений). Высота установки антенны должна составлять 1,5 метра от уровня подстилающей поверхности (земли).

7.8 Излучаемую радиопомеху оценивают относительно требований норм. Для ускорения процедуры измерения допускается провести измерения пиковым детектором. В полосе частот от 30 МГц до 1000 МГц сравнить результаты испытаний с нормой для квазипиковых значений. Последующие измерения квазипиковых значений и сравнение результатов с нормой для квазипиковых значений проводят только в тех частотных полосах, где данные, полученные при измерении пиковым детектором, превышали эту норму.

В полосе частот от 1,0 ГГц до 6,0 ГГц сравнить результаты испытаний с нормой для средних значений. Последующие измерения средних значений и сравнение результатов с нормой для средних значений проводят только в тех частотных полосах, где данные, полученные при измерении пиковым детектором, превышали эту норму.

При подготовке к выполнению измерений проводят следующие работы:

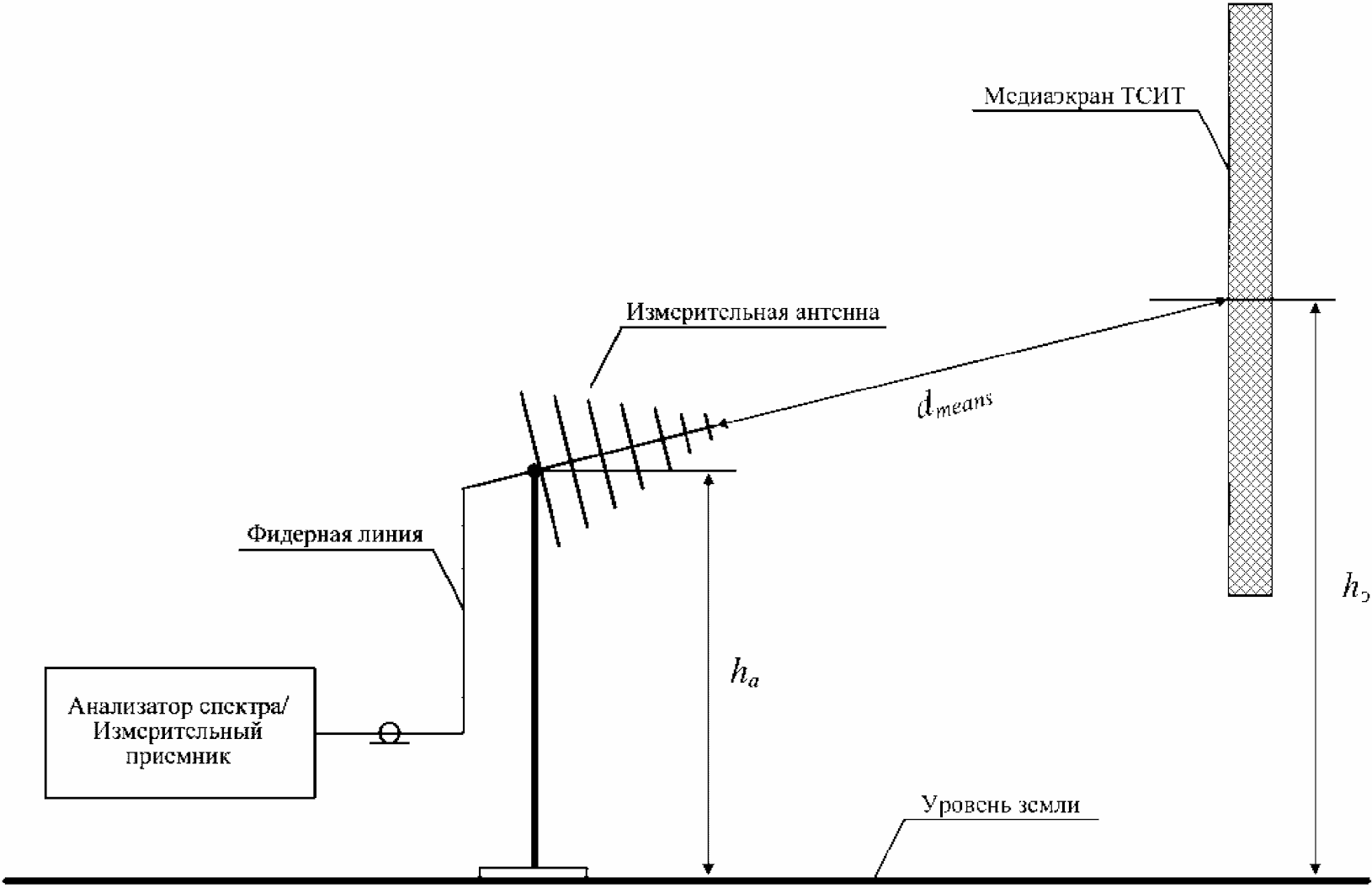

8.1 Собирается схема в соответствии с рисунком 1.

Проверяется прочность крепления антенны на антенной опоре, четкость фиксации ее положений.

8.2 Измерительная антенна ориентируется на ТСИТ (центр, боковые грани медиаэкрана).

8.3 Измеряются внешние метеорологические условия (температура, влажность) в месте выполнения измерений.

8.4 Измерительный приемник (анализатор спектра) прогревается в течение времени, указанного в эксплуатационной документации.

8.5 При измерении уровней напряженности электромагнитного поля измерительным приемником, который управляется программой установленной на компьютере, загружается программное обеспечение.

8.6 Осуществляется контроль работоспособности оборудования в порядке, указанном в эксплуатационной документации.

При выполнении измерений напряженности электромагнитного поля ИРП, создаваемых ТСИТ, выполняют следующие операции:

9.1. Выполняют настройку измерительной антенны, т.е. ориентируют антенну по азимуту, углу места и заданной поляризации, для получения максимального показания сигнала, отображаемого на измерительном приемнике (анализаторе спектра). Чтобы исключить ложную настройку на внешнюю помеху или отраженный сигнал уточняют, совпадает ли отмеченное направление прихода сигнала с действительным направлением на ТСИТ.

9.2. Устанавливают на измерительном приемнике ширину полосы пропускания (RBW) в зависимости от диапазонов измеряемых частот:

- в диапазоне 30...1000 МГц ширина полосы частот - 120 кГц.

- в диапазоне 1000...6000 МГц ширина полосы частот - 1 МГц.

9.3. Устанавливают полосу видеосигнала (VBW) таким образом, чтобы выполнялось отношение RBW/VBW = 0,1, ..., 0,5.

9.4. Время развертки переключают в автоматический режим.

9.5. Измерения в полосе частот от 30 до 1000 МГц проводят измерительным приемником с квазипиковым детектором.

9.6. Измерительный приемник переключают в режим максимального удержания (накопления). В случае, если показания приемника на частоте измерений изменяются, то фиксируется наибольшее из наблюдаемых показаний за время не менее 15 сек. Если уровни ИРП на частоте измерений меняются случайным образом более чем на 2 дБ, то ИРП измеряют в течение более длительного времени.

9.7. Устанавливают маркер измерительного приемника в требуемую точку, соответствующую выбранной частоте, и считывают величину уровня спектральной составляющей по показанию маркера.

9.8. Зная показания измерительного приемника (анализатора спектра) и коэффициент калибровки (антенный фактор), рассчитывают абсолютное значение напряженности поля по формуле:

где U_изм - измеренная величина напряжения, дБ (1 мкВ);

Lc - ослабление, вносимое фидерной линией, дБ (если антенна калибровалась вместе с фидерной линией вносимое ослабление при расчете не учитывают);

AF - коэффициент калибровки (антенный фактор), дБ (1/м).

Измерения уровня напряженности поля ИРП проводят не менее 5...10 раз в выбранной точке измерений.

9.9. Измерения в полосе частот от 1,0 до 6,0 ГГц проводят измерительным приемником с пиковым детектором и детектором среднего значения.

9.10. Включают пиковый детектор. Повторяют процедуры по п. 9.6 - 9.8.

9.11. Включают детектор среднего значения. Повторяют процедуры по п. 9.6 - 9.8.

9.12. Выполняют измерение расстояния от измерительной антенны до испытуемого ТСИТ в направлении ориентации антенны.

9.13. Измерительную антенну переставляют в следующую выбранную точку и повторяют процедуры по 9.5 - 9.12.

В результате измерений получают набор данных измерения напряженности поля ИРП от ТСИТ в виде группы результатов прямых многократных независимых измерений.

Для обеспечения статистической стабильности результатов измерений за результат единичного измерения принимают среднее арифметическое значение измеренных уровней напряженности поля ИРП.

9.14. После проведения измерений осуществляют обработку данных из полученных результатов.

Обработка результатов измерений выполняется в соответствии с [8], для доверительной вероятности P = 0,95 посредством статистической обработки группы не менее 5 результатов измерений (n >= 5).

Контроль точности результатов измерений осуществляется путем подтверждения метрологических характеристик средств измерений в ходе периодической поверки.

1. Временные нормы по защите приемных радиоэлектронных средств от индустриальных помех, создаваемых различными типами технических средств информационных технологий с цифровой сменой изображения типа медиафасад, рекламных и иных конструкций, использующих светодиодное оборудование. // Приложение к решению ГКРЧ "О мерах по обеспечению защиты приемных средств различных радиослужб от индустриальных помех, создаваемых техническими средствами от 24.12.2018 г. N 18-48-05". - М.: 2018.

2. ГОСТ CISPR 32-2015. Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии.

3. ГОСТ CISPR 16-1-4-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения радиопомех и помехоустойчивости. Антенны и испытательные площадки для измерения излучаемых помех.

4. ГОСТ CISPR 16-1-1-2016. Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура.

5. ГОСТ 30805.22-2013 (CISPR 22:2006). Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений.

6. ГОСТ CISPR 16-2-3-2016. Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 2-3. Методы измерения радиопомех и помехоустойчивости. Измерения излучаемых помех.

7. ГОСТ CISPR/TR 16-2-5-2019. Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 2-5. Измерения мешающей электромагнитной эмиссии от оборудования больших размеров на месте эксплуатации.

8. ГОСТ Р 8.736-2011. Государственная система обеспечения единства измерений (ГСИ). Измерения прямые многократные. Методы обработки результатов измерений. Основные положения.
