11) требований строительных норм и правил, в том числе глав СНиП "Правила производства и приемки работ. Системы автоматизации" СНиП III-34-74 и "Электрические устройства" СНиП III-33-76, руководящих и информационных материалов, действующих в системе ГМА;
12) согласованных замечаний, предложений и изменений к проекту автоматизации;
13) возможности повторного использования ППР или отдельных его частей.
1.9. Исходными данными для разработки ППР служат:
1) рабочая документация по автоматизации технологических процессов, разработанная в соответствии с "Инструкцией о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений" СН 202-81* и "Временными указаниями по проектированию систем автоматизации технологических процессов" ВСН 281-75/Минприбор;
2) задание на разработку ППР, включающее наименование объекта, состав, сроки разработки ППР, сроки монтажа систем автоматизации, объем строительно-монтажных работ, наименование генподрядной строительной организации и заказчика;
3) рабочие чертежи марок ТХ (технология производства) и АС (архитектурно-строительные решения) по ГОСТ 21.101-79;
4) проект организации строительства.
1.10. Задание на разработку ППР утверждается главным инженером монтажного управления.
1.11. ППР для несложных объектов, как правило, выполняются в сокращенном объеме.
1.12. ППР утверждается главным инженером монтажного управления. По особо сложным и уникальным объектам перед утверждением ППР должен рассматриваться техническим советом монтажной организации.
2.1. В состав ППР, как правило, включают:
1) пояснительную записку;
2) ведомость физических объемов;
3) монтажный генплан;
4) схему такелажно-транспортных работ;
5) эскизы по разбивке потоков трубных и электрических проводок на блоки в соответствии с рабочей документацией по автоматизации и учетом фактического расположения оборудования и строительных конструкций на объекте;
6) сетевой или линейный график производства подготовительных и монтажных работ;
7) график потребности в рабочих кадрах по объекту;
8) график монтажа смежными организациями закладных деталей, отборных устройств и первичных приборов на технологическом оборудовании и трубопроводах;
9) график выполнения строительной части объекта для монтажа систем автоматизации;
10) график поставки на МЗМ и объект монтажных изделий заводов ГМА, Главэлектромонтажа (ГЭМ) и Укрглавэлектромонтажа (УГЭМ);
11) график поставки на МЗМ и объект материалов и изделий генподрядчика и заказчика;
12) график поставки на объект изделий МЗМ;
13) график поставки на МЗМ и объект приборов и средств автоматизации, поставляемых заказчиком;
15) ведомость заготовки кабелей;
16) ведомость заготовки проводов;
17) ведомость инструмента, механизмов и защитных средств;
18) документацию для осуществления контроля и оценки качества монтажных работ.
2.2. Состав ППР для конкретного объекта, определяемый при выдаче задания на разработку ППР, может быть изменен с учетом особенностей объекта.
2.3. Пояснительная записка должна состоять из следующих разделов:
1) общие положения;
2) указания по технологии подготовки и производства монтажных работ;
3) указания по охране труда и технике безопасности.
2.3.1. В общих положениях пояснительной записки должны быть отражены:
1) основание для разработки ППР;
2) перечень объектов (сооружений), по которым разработан ППР;
3) краткая характеристика объекта (сооружения) с указанием специфических особенностей;
4) краткая характеристика основных работ с указанием объемов подготовительных и монтажных работ.
2.3.2. В указаниях по технологии подготовки и производства монтажных работ содержатся:
1) технические решения, принятые в ППР по индустриализации монтажных работ;
2) описание и обоснование произведенных замен материалов и изделий;
3) описание технологии сложных видов монтажных работ со ссылкой на инструкции по их выполнению;
4) особенности технологии сварочных работ;
5) описание принятых технических решений по совмещенному монтажу узлов и блоков трубных и электрических проводок со строительными и технологическими конструкциями;
6) указания о перемещении и подъеме тяжелых и крупногабаритных узлов и блоков, поясняющие схему такелажно-транспортных работ, с учетом требований "Правил устройства и безопасной эксплуатации грузоподъемных кранов" и информационных писем органов Госгортехнадзора СССР;
7) указания по использованию специальных инструментов и источников питания для механизированного инструмента;
8) расчеты потребности в электроэнергии, кислороде и сжатом воздухе;
9) предложения по организации монтажных работ методом бригадного подряда;
10) технико-экономические показатели решений, принятых в ППР.
2.3.3. Указания по охране труда выполняются в соответствии с главой строительных норм и правил "Правила производства и приемки работ. Техника безопасности в строительстве" СНиП III-4-80 и должны содержать:
1) требования правил охраны труда и техники безопасности при выполнении монтажных работ согласно ППР в конкретных условиях данного объекта (группы объектов) в местах повышенной опасности (на высоте, вблизи действующих газопроводов, транспортных магистралей, линий электропередач, действующих установок, технологического оборудования и т.п.);
2) соответствующие ссылки на нормативные документы по технике безопасности при монтаже и наладке приборов контроля и средств автоматизации, утвержденные в установленном порядке, и другие действующие нормативные материалы по охране труда;
3) решения по взрыво- и пожаробезопасности монтажных работ.
2.4. Ведомость физических объемов работ составляют по основным конструктивным элементам (Приложение 1).

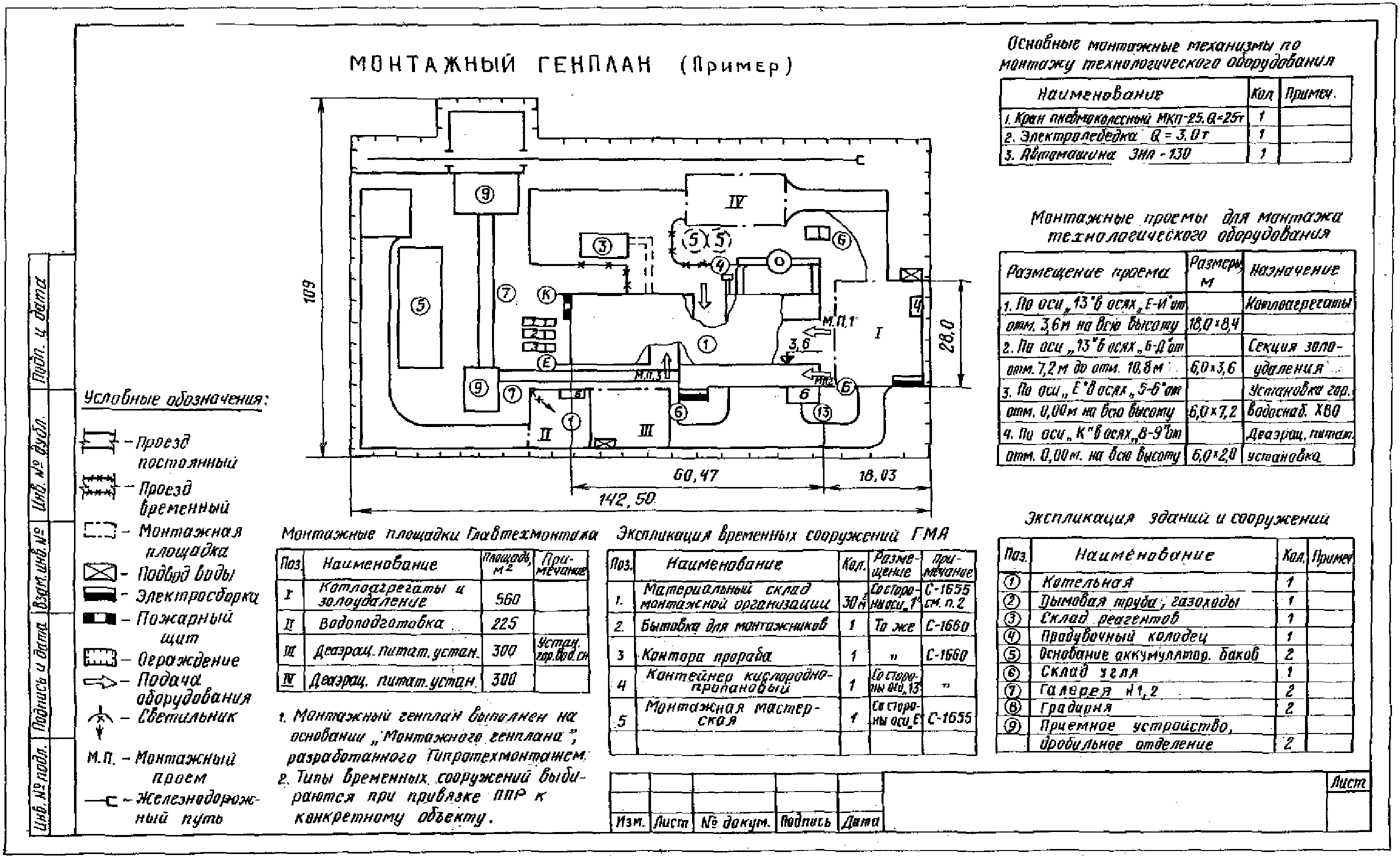

2.5. Монтажный генплан (Приложение 2) выполняется на основании строительного генплана. На монтажном генплане должны быть показаны:
1) здания и сооружения, где предстоит выполнять монтажные работы;
2) склады, временные инвентарные здания и приобъектные мастерские, необходимые для производства подготовительных работ по монтажу систем автоматизации;
3) постоянные и временные транспортные пути и инженерные сети;
4) расположение грузоподъемных устройств, используемых при монтаже систем автоматизации;
5) кроме того, на монтажном генплане составляются экспликации зданий и сооружений, монтажных площадок, временных сооружений, монтажных проемов и строительных сооружений для монтажа систем автоматизации и монтажных механизмов.
2.6. Схема такелажно-транспортных работ (Приложение 3) представляет собой схему маршрута перемещения крупных узлов, блоков и щитов массой более 60 кг от МЗМ или склада до места монтажа, причем по территории объекта маршрут должен быть нанесен на выкопировку из монтажного генплана, где должны быть указаны:
1) места установки грузоподъемных механизмов;
2) минимальные габариты приближения выступающих частей автокранов к зданиям и сооружениям, а также складированному оборудованию;
3) места движения транспорта и пешеходов;
4) площадки для складирования грузов;
5) ограждение строительных площадок и монтажных зон;
6) механизмы и приспособления, необходимые для выполнения такелажно-транспортных работ;
7) последовательность перевозки и перемещения грузов;
8) разбивка маршрута на операции, связанные с изменением способа перемещения;
9) расположение лебедок, блоков и т.п., узлы крепления которых показывают на отдельных эскизах.
2.7. Эскизы по разбивке потоков трубных и электрических проводок на блоки составляют на основании рабочей документации по автоматизации технологических процессов с учетом замеров, выполненных на объекте.
2.8. График монтажа смежными организациями закладных деталей, отборных устройств и первичных приборов на технологическом оборудовании и трубопроводах (Приложение 4) составляют на основании:
1) функциональных и элементных схем и схем внешних соединений, планов расположения оборудования и проводок рабочей документации по автоматизации;
2) чертежей технологической рабочей документации;
3) спецификации закладных деталей технологической рабочей документации;
4) спецификации на приборы и средства автоматизации.
График должен быть составлен с учетом Приказа N 270 от 01.12.1977 Минмонтажспецстроя СССР.
2.9. График выполнения строительной части объекта для монтажа систем автоматизации (Приложение 5) включает перечень помещений, проемов, каналов, траншей, закладных строительных деталей и сроки их сдачи под монтаж систем автоматизации строительными организациями. График составляется на основании:
1) чертежей расположения трубных и электрических проводок систем автоматизации;
2) строительной рабочей документации.
К графику могут быть приложены эскизы строительных проемов, закладных строительных деталей и т.п.
2.10. По единой форме (Приложение 6) составляются следующие документы:
1) график поставки на МЗМ и объект монтажных изделий заводов ГМА, ГЭМ, УГЭМ;
2) графики поставки на МЗМ и объект материалов и изделий генподрядчика и заказчика, которые составляются раздельно по поставщикам;
3) график поставки на объект изделий МЗМ;
4) график поставки щитов на МЗМ и объект.
2.11. График поставки на МЗМ и объект приборов и средств автоматизации, поставляемых заказчиком (Приложение 7), составляют на основании спецификаций на приборы и средства автоматизации.
2.12. В графиках (см. п. 2.1, подпункты 8 - 14) графы "срок поставки", "исполнитель" и "срок исполнения" заполняет монтажная организация в период монтажа.
2.13. Ведомость заготовки кабелей (Приложение 8) составляется на основании схемы внешних электрических и трубных проводок, журналов электрических и трубных проводок, планов расположения средств автоматизации и электрических и трубных проводок и замеров на объекте.
2.14. Ведомость заготовки проводов (Приложение 9) составляется на основании схем внешних электрических и трубных проводок, журналов электрических и трубных проводок, планов расположения средств автоматизации и электрических и трубных проводок, решений ППР и замеров на объекте.
2.15. Ведомость монтажных механизмов, инструмента и защитных средств (Приложение 10) составляется на основании монтажного генплана, схемы такелажно-транспортных работ с учетом требований охраны труда и техники безопасности.
2.16. Документация для осуществления контроля и оценки качества монтажных работ включает "Журнал дефектов при монтаже систем автоматизации". Порядок и условия контроля и оценки качества монтажных работ устанавливаются "Инструкцией по оценке качества строительно-монтажных работ" СН 378-77 и ведомственными нормативными документами, утвержденными в установленном порядке.
Форма 2 ВСН 161-82
ППР N
Объект
???????????????????????????????????????????????????????????????????????????
N ? Наименование ?Единица измерения? Количество
п/п? ? ?
???????????????????????????????????????????????????????????????????????????
1 ?Щиты шкафные ? шт. ?
2 ?Щиты шкафные малогабаритные ? шт. ?
3 ?Щиты панельные ? шт. ?
4 ?Щиты каркасные, блочные ? шт. ?
5 ?Шкафы датчиков (в том числе утепленные)? шт. ?
6 ?Пульты ? шт. ?
7 ?Кабель электрический ? км ?
8 ?Провод установочный ? км ?
9 ?Провод компенсационный ? км ?
10 ?Пневмокабель ? км ?
11 ?Трубы стальные защитные ? км ?
12 ?Металлорукав ? км ?
13 ?Трубы стальные импульсные ? км ?
14 ?Трубы из спецсталей ? км ?
15 ?Трубы медные, алюминиевые ? км ?
16 ?Трубы пластмассовые ? км ?
17 ?Приборы первичные, датчики ? шт. ?
18 ?Приборы вторичные, регуляторы ? шт. ?
19 ?Исполнительные механизмы ? шт. ?
20 ?Сосуды разделительные, конденсационные ? шт. ?
21 ?Запорная арматура ? шт. ?
22 ?Короба ? шт. ?
23 ?Мосты и лотки ? км ?
24 ?Коробки соединительные ? шт. ?
25 ?Металлоконструкции ? т ?
26 ?Вспомогательная аппаратура ? шт. ?
27 ?Прочие работы ? тыс. руб. ?

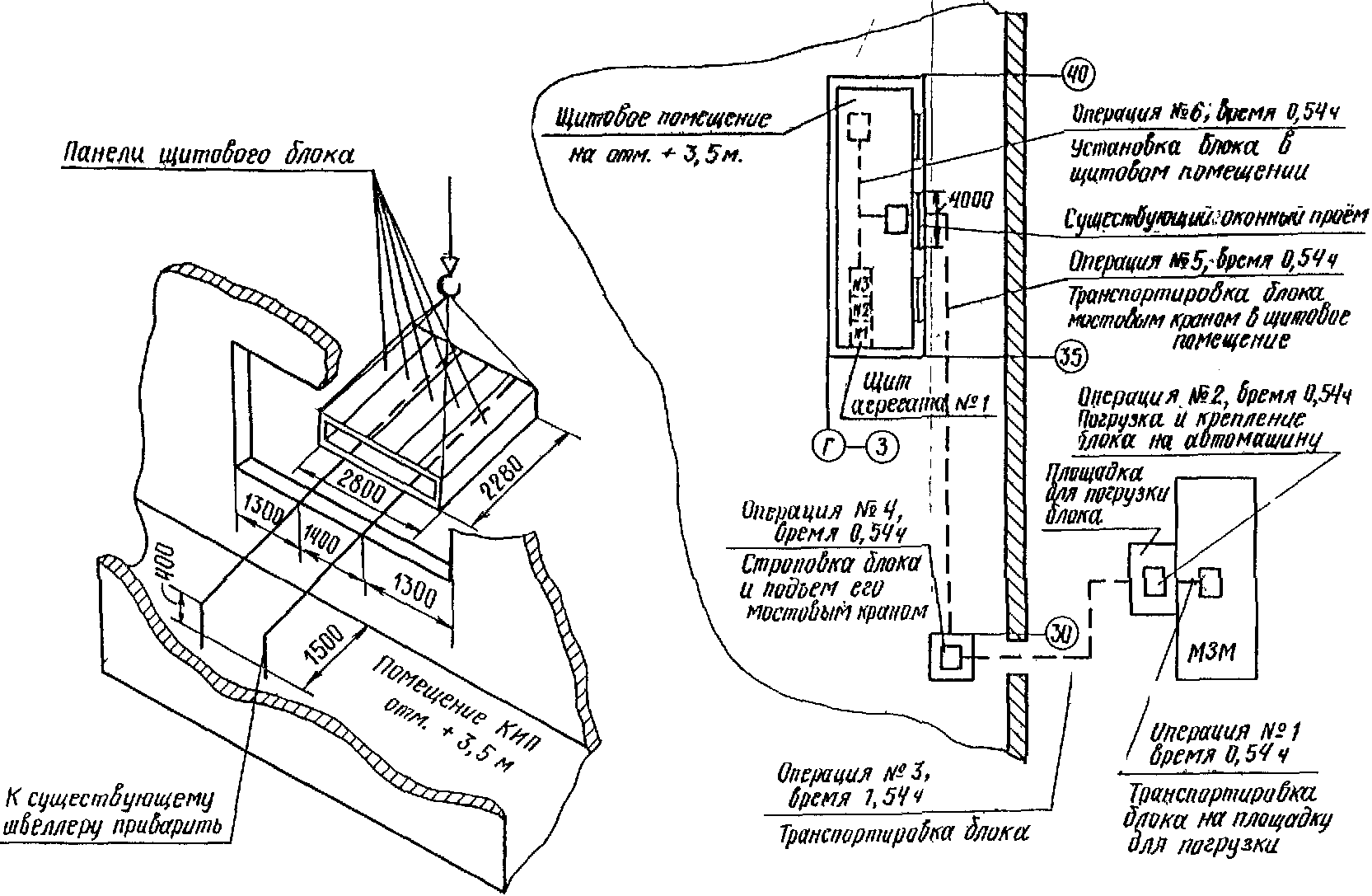

![]() ТАКЕЛАЖНО-ТРАНСПОРТНЫХ РАБОТ
(Пример)
![]() Транспортные и такелажные средства
1. Автомашина Q = 3 т - 1 шт.
2. Автопогрузчик Q = 3 т - 1 шт.
3. Мостовой кран Q = 10 т - 1 шт.
4. Ручная лебедка Q = 0,5 т - 1 шт.
5. Катки из труб диаметром 2", l = 1 м - 6 шт.
6. Конструкция по черт. 1941-06-01 - 2 шт.
Последовательность перевозки и установки щитовых блоков
1. Щит агрегата N 1 2200 x 800 - 700 кг \
2. " N 2 2200 x 600 - 600 кг \ Перевозят одновременно
3. " N 3 2200 x 600 - 600 кг / на одной автомашине
4. " N 4 2200 x 600 - 600 кг /
5. " N 5 2200 x 600 - 700 кг \
6. " N 6 2200 x 600 - 600 кг \ Перевозят одновременно
7. " N 7 2200 x 600 - 600 кг / на одной автомашине
8. " N 8 2200 x 800 - 650 кг /
Примечания. 1. В помещении КИП щитовые блоки передвигать на раме по каткам.
2. Подъем и строповку блоков производить существующими в МЗМ средствами грузоподъемностью 3 т.
3. Перед погрузкой блоков на автомашину выполнить пробный подъем с целью проверить правильность строповки.
Форма 3 ВСН 161-82
?????????????????????????????????????????????????????????????????????????????????????????????????????????
ОТБОРНЫХ УСТРОЙСТВ И ПЕРВИЧНЫХ ПРИБОРОВ НА ТЕХНОЛОГИЧЕСКОМ
ОБОРУДОВАНИИ И ТРУБОПРОВОДАХ Организация __________________
(Пример) Должность ____________________
ППР N 11432 Подпись ______________________
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4 Дата "___" ____________ 19__ г.
?????????????????????????????????????????????????????????????????????????????????????????????????????????
Позиция?Наименование?Тип?Количество? Место ? Обозначение ?Обозначение?Поставщик? Срок ?Испол-?Срок
по ? ? ? ?установки?установочного?технологи- ? ?поставки?нитель?окон-
проекту? ? ? ? ? чертежа ?ческого ? ? ? ?чания
? ? ? ? ? ?чертежа ? ? ? ?монтажа
?????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11
?????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????
ДЛЯ МОНТАЖА СИСТЕМ АВТОМАТИЗАЦИИ
Организация ______________
Должность ________________
Подпись __________________
ППР N 11432 Дата "___" _______ 19__ г.
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4
???????????????????????????????????????????????????????????????????????????????????
Позиция? Наименование ? Обозначение ?Исполнитель?Срок
по ? ?строительного? ?испол-
проекту? ? чертежа ? ?нения
???????????????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5
???????????????????????????????????????????????????????????????????????????????????
?Отверстие размерами 400 x 200 мм ? 13659-7 ? ?
?в перекрытии пола помещения датчиков, ? ? ?
?на отм. + 2,125 мм, ось "15", ряд "54" ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
? ? ? ?
МОНТАЖНЫХ МАТЕРИАЛОВ, ИЗДЕЛИЙ, УЗЛОВ И БЛОКОВ ПО ПОСТАВЩИКАМ
Форма 5 ВСН 161-82
?????????????????????????????????????????????????????????????????????????????????????????????????????????
________________________________ Согласовано
________________________________
________________________________ Организация _____________________
Должность _______________________
Поставщик Подпись _________________________
ППР N 11432 Дата "___" ______________ 19__ г.
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4
?????????????????????????????????????????????????????????????????????????????????????????????????????????
N ? Наименование ?Чертеж, ?Марки-?Единица?Количе-?Коли- ?В том числе?Постав-? Срок ?Примечание
п/п? и типоразмер ?нормаль,?ровка ?изме- ?ство на?чество?????????????щик ?поставки?
? ?ТК, ГОСТ?по ППР?рения ?агрегат?всего ? на ? в ? ? ?
? ? ? ? ? ? ?МЗМ ?монтаж? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12
?????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ?
Форма 6 ВСН 161-82
?????????????????????????????????????????????????????????????????????????????????????????????????????????
И СРЕДСТВ АВТОМАТИЗАЦИИ, ПОСТАВЛЯЕМЫХ ЗАКАЗЧИКОМ
Организация ____________________
Должность ______________________
ППР N 11432 Подпись ________________________
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4 Дата "___" _____________ 19__ г.
?????????????????????????????????????????????????????????????????????????????????????????????????????????
N ?Позиция? Наименование ? Тип ? Единица ?Количество ?Наладочный? МЗМ ?Монтажный ?Примечание
п/п? ? и параметры ? ?измерения? ? участок ? ? участок ?
? ? ? ? ??????????????????????????????????????????????
? ? ? ? ? на ? в ?выда-?воз-?выда-?воз-?выда-?воз-?
? ? ? ? ?МЗМ ?монтаж?но ?врат?но ?врат?но ?врат?
?????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14
?????????????????????????????????????????????????????????????????????????????????????????????????????????
? В ? ? ? ? ? ? ? ? ? ? ? ?
? 17 ?Прибор вторичный ?ВФС-24000? Прибор ? 1 ? ? ? ? ? ? ? ?
? ?самопишущий ? ? ? ? ? ? ? ? ? ? ?
? ?показывающий с ? ? ? ? ? ? ? ? ? ? ?
? ?ферродинамическим? ? ? ? ? ? ? ? ? ? ?
? ?компенсирующим ? ? ? ? ? ? ? ? ? ? ?
? ?преобразователем ? ? ? ? ? ? ? ? ? ? ?
? ?ПФ-2 и выходным ? ? ? ? ? ? ? ? ? ? ?
? ?преобразователем ? ? ? ? ? ? ? ? ? ? ?
? ?ПФ-4 без ? ? ? ? ? ? ? ? ? ? ?
? ?регулирующего ? ? ? ? ? ? ? ? ? ? ?
? ?устройства. ? ? ? ? ? ? ? ? ? ? ?
? ?Шкала 0 - ? ? ? ? ? ? ? ? ? ? ?
? ? 3 ? ? ? ? ? ? ? ? ? ? ?
? ?2,5 x 10 нм3/ч ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ?
Форма 7 ВСН 161-82
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
(Пример)
ППР N 11432
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Марки-?Тип кабеля, ?Длина, м? Клеммы прибора для прозвонки ?Откуда?Куда ? Труба ?Примечание
ровка ? число жил, ??????????????????????????????????????????????????????????????????????(обо- ?(обо- ?защитная?
кабеля?сечение, мм2?рас-?по ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ?10 ?зна- ?зна- ??????????
? ?чет-?за-?11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ? 19 ?20 ?чение,?чение,?Д , ?L, ?
? ?ная ?ме-?21 ? 22 ? 23 ? 24 ? 25 ? 26 ? 27 ? 28 ? 29 ?30 ?пози- ?пози- ? У ? м ?
? ? ?рам?31 ? 32 ? 33 ? 34 ? 35 ? 36 ? 37 ? 38 ? 39 ?40 ?ция) ?ция) ? мм ? ?
? ? ? ????????????????????????????????????????????????????????????? ? ? ? ?
? ? ? ? Маркировка жил ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ?18 ? 19
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
IП-2 ?Котлоагрегат? 20 ? ?4-407?4-411?4-423?4-421?5-413?6-411?5-421?5-423?6-413?6-417? Блок ? Щит ? 40 ?20 ?
?КВВГ 19 x 1 ? ? ?6-411?6-419?7-413?7-417?7-411?7-419? ? ? ? ? N IП ? Щ-КЕ ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Форма 8 ВСН 161-82
???????????????????????????????????????????????????????????????????????????
ППР N 11432
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4
???????????????????????????????????????????????????????????????????????????
N ?Маркировка жгута ?Коли- ? Марка, ?Общая ? Маркировка жил ?Примечание
п/п?по схемам внешних?чество?сечение ?длина ?жгута с двух сторон?
? соединений ?жил в ?проводов?жгута,? ?
? ?жгуте,? ? м ? ?
? ?шт. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7
???????????????????????????????????????????????????????????????????????????
1 ?П-I ?10 ?ПВГ-1,5 ? 20 ?101, 103, 105, 102,?
? ? ? ? ?104, 106, 201, 206,?
? ? ? ? ?резерв - 2 жилы ?
? ? ? ? ? ?
? ? ? ? ? ?
? ? ? ? ? ?
Форма 9 ВСН 161-82
???????????????????????????????????????????????????????????????????????????
И ЗАЩИТНЫХ СРЕДСТВ
(Пример)
ППР N 11432
Объект ЛПЦ. Стан 2350. Нагревательная печь N 4
???????????????????????????????????????????????????????????????????????????
N п/п? Наименование механизмов и инструмента ?Тип ?Количество
???????????????????????????????????????????????????????????????????????????
1 ? 2 ? 3 ? 4
???????????????????????????????????????????????????????????????????????????
1 ?Набор инструмента электромонтажника ?НЭ-2? 1
2 ?Набор инструмента для массовых слесарно-монтажных ? - ? 1
?операций ? ?
? ? ?
? ? ?
? ? ?
? ? ?
? ? ?
? ? ?
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/vedomost_forma/0/vsn_58856.html
На правах рекламы:
|
