"ГОСТ Р МЭК 62264-2-2016. Национальный стандарт Российской Федерации. Интеграция систем управления предприятием. Часть 2. Объекты и атрибуты"
(утв. и введен в действие Приказом Росстандарта от 10.10.2016 N 1340-ст)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду подпункт 3.5 ГОСТ Р 1.5-2012, а не 1.5.

Обозначение	Определение
	Определяет пакеты, наборы объектных моделей, модели состояния, прецеденты и другие модели языка UML. Пакеты - это механизмы группировки общего назначения, используемые для организации семантических элементов модели. В настоящем стандарте понятие пакета используется для описания внешней модели (основанной на продукционных правилах) или ссылки на другую часть модели
	Представляет класс объектов языка UML, каждый со своим типом атрибутов. Каждый объект является уникально идентифицируемым или перечислимым. Для классов, операции и методы не рассматриваются
	Ассоциация между элементами одного класса и элементами другого (или того же) класса. Каждая ассоциация идентифицируется. Может иметь ожидаемое количество (диапазон) элементов подкласса. Величина "n" - неизвестна. Например, 0...n означает, что может существовать нуль и более элементов рассматриваемого подкласса
	Обобщение (стрелка направлена на суперкласс) показывает, что элемент рассматриваемого класса является специализированным типом суперкласса
	Зависимость - это слабая ассоциация. Она показывает, что один элемент моделирования зависит от другого элемента моделирования. Элемент у конца стрелки зависит от элемента у начала стрелки
	Агрегация показывает, что рассматриваемый элемент класса составлен из элементов других классов
	Композит показывает сильную форму агрегации, требующую, чтобы экземпляр части был включен, по крайней мере, в один композит в заданный момент времени и чтобы рассматриваемый композитный объект предметно отвечал за расположение его частей

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Имя первого атрибута	Описание первого атрибута	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Имя второго атрибута	Описание второго атрибута	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Имя третьего атрибута	Описание третьего атрибута	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения

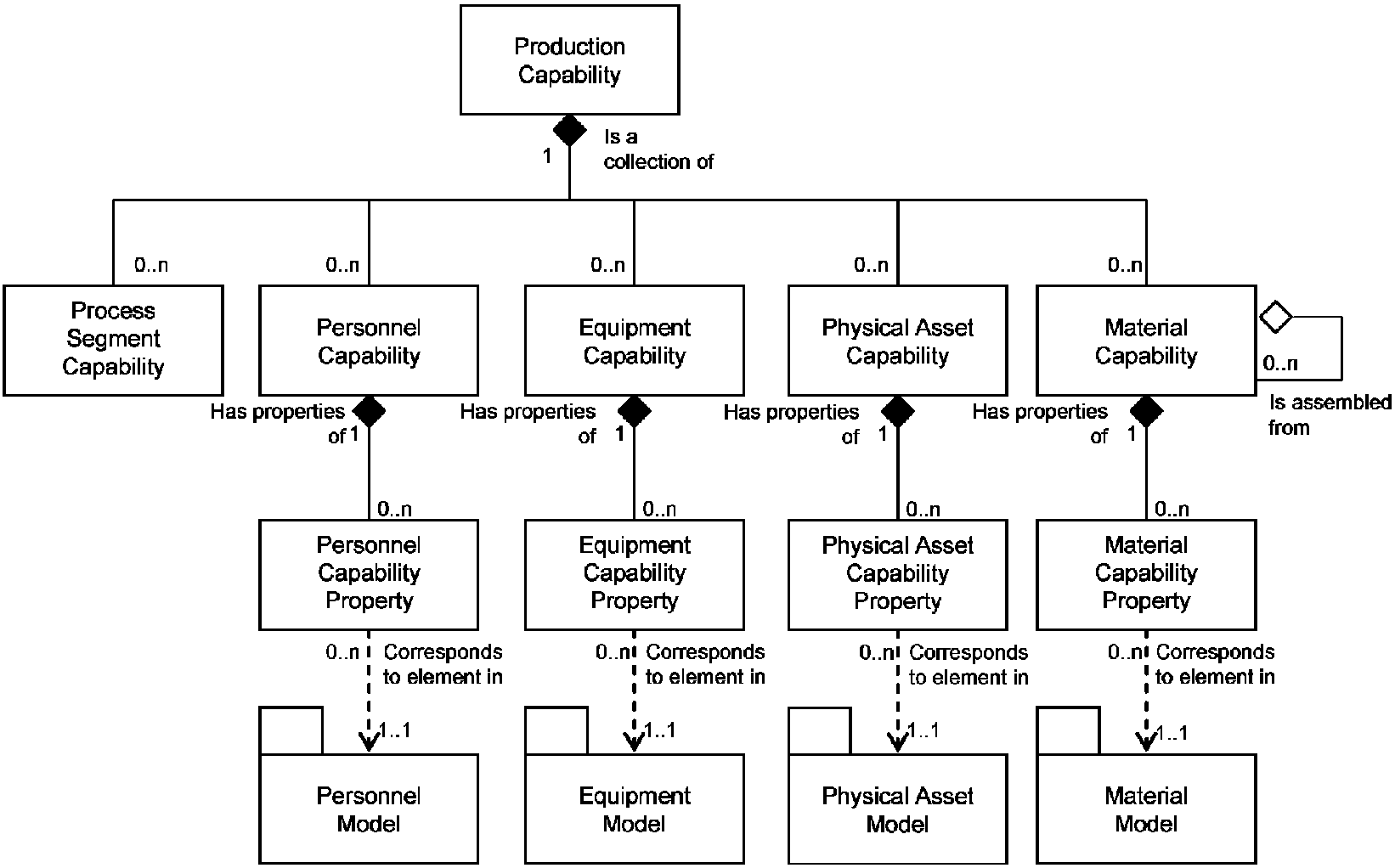

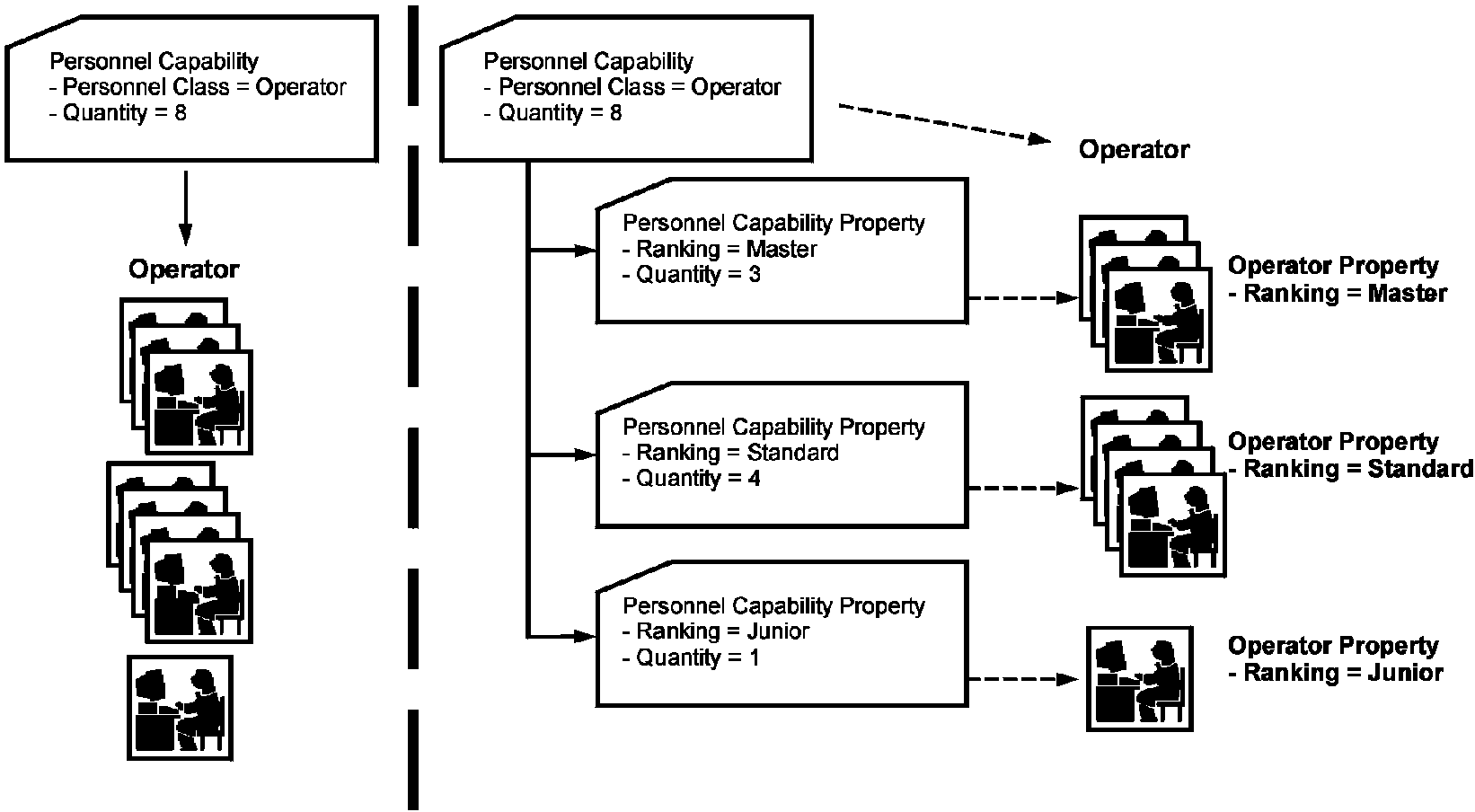

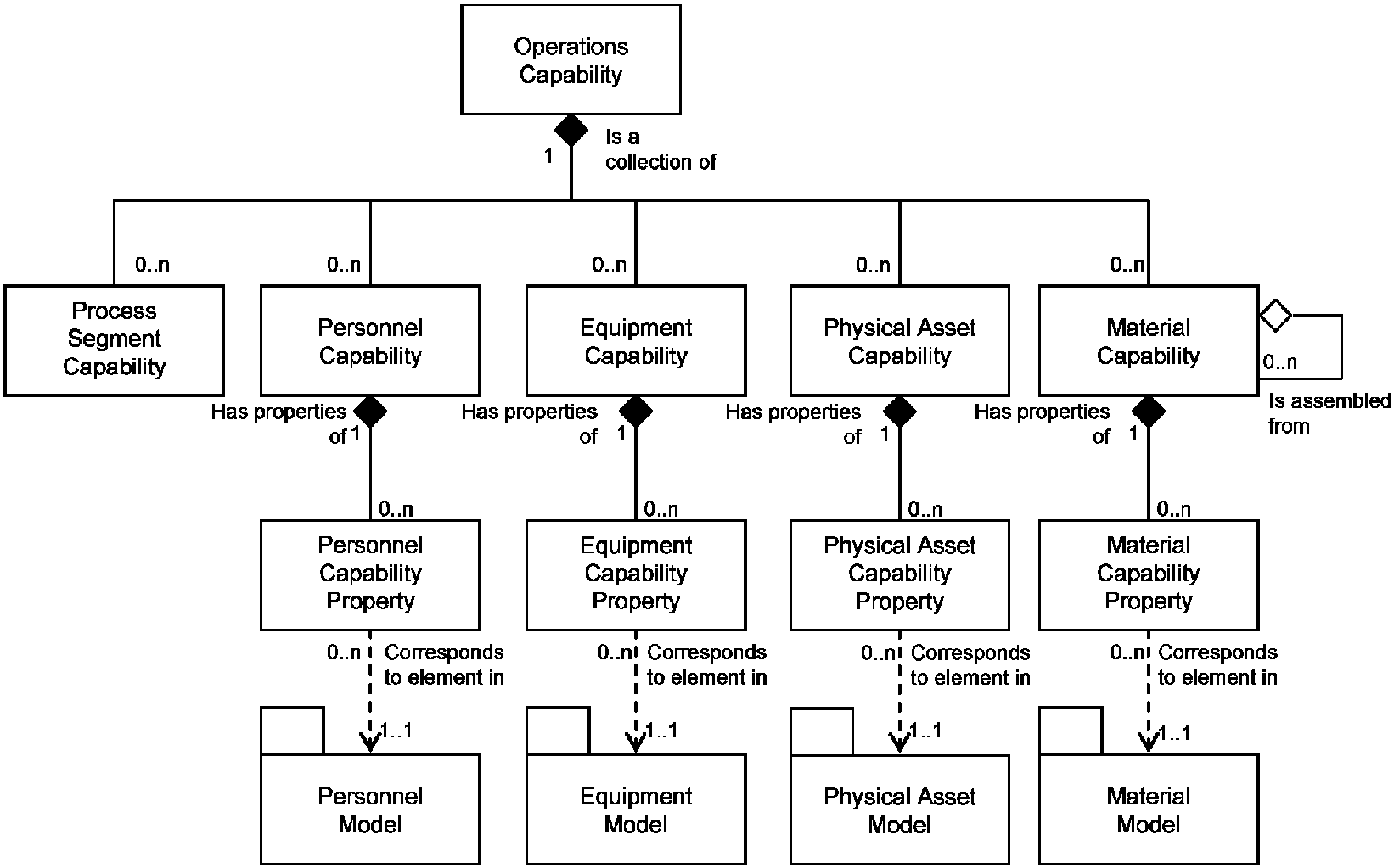

Возможности персонала	Возможности оборудования
Возможности материала	Возможности сегмента персонала
Возможности сегмента оборудования	Возможности сегмента материала
Возможности физического актива	Возможности сегмента физического актива

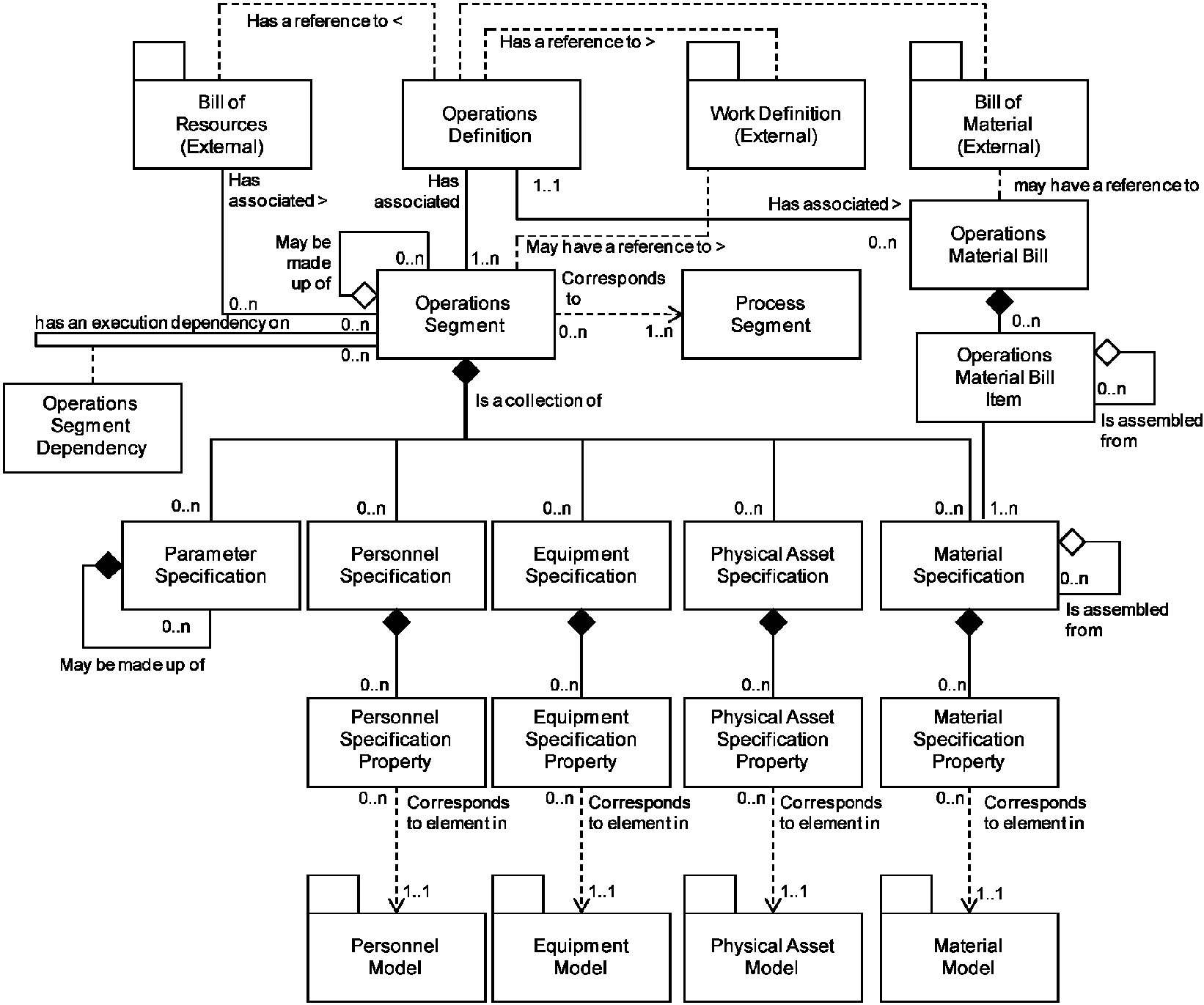

Спецификация сегмента персонала	Спецификация сегмента оборудования
Спецификация сегмента материала	Спецификация сегмента физического актива
Спецификация персонала	Спецификация оборудования
Спецификация материала	Спецификация физического актива
Требования к персоналу	Требования к оборудованию
Требования к материалу	Требования к физическому активу

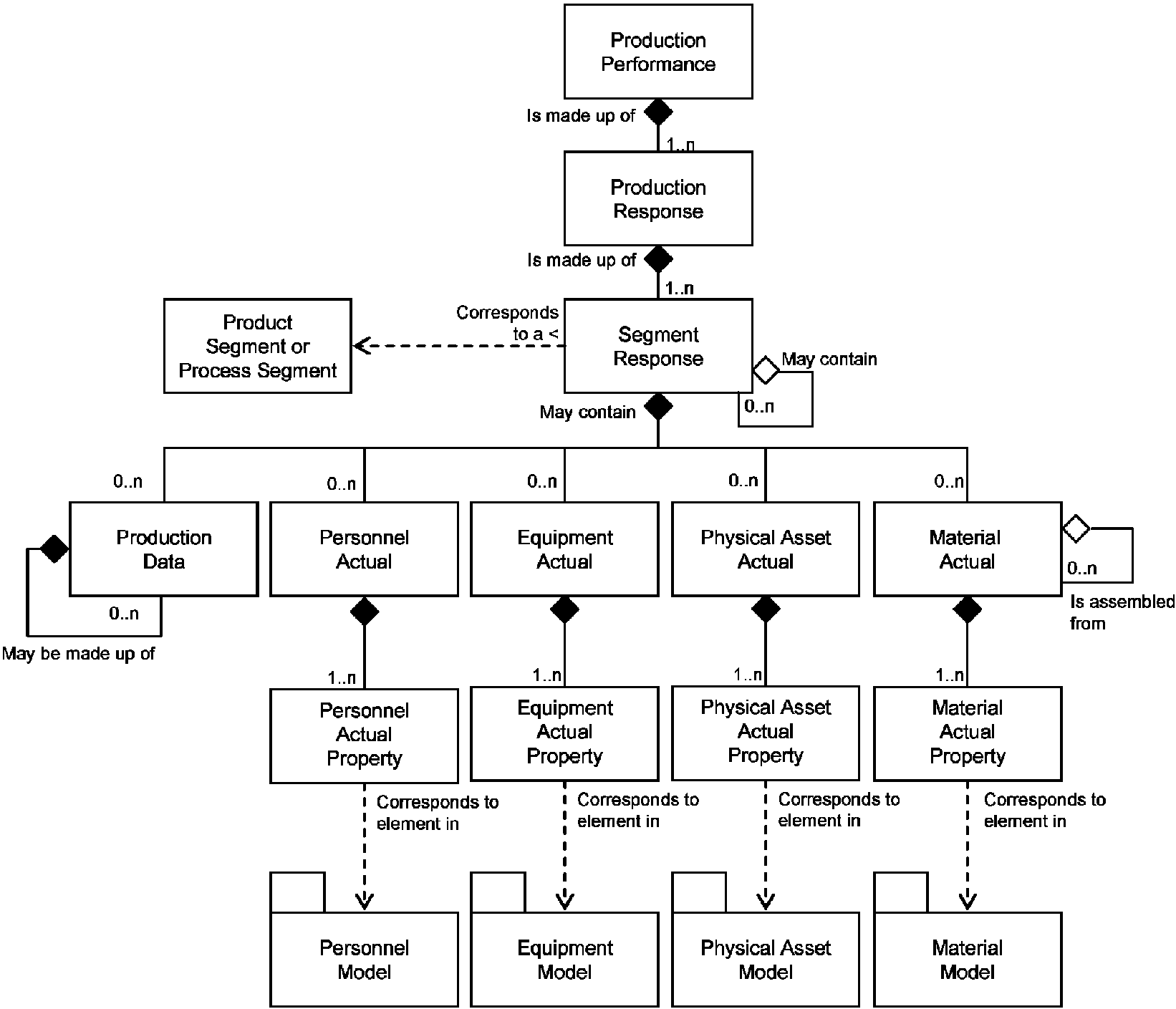

Фактический персонал	Фактическое оборудование
Фактический материал	Фактический физический актив

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Идентификатор оборудования	Уникальная идентификация элемента оборудования	WorkCenter23 (рабочий центр)	West End (западная часть Лондона)	Ajax	North Size (северный стандарт)
Уровень элемента оборудования	Идентификация уровня оборудования, если элемент оборудования определен	Work Center (рабочий центр)	Сайт	Предприятие	Область

<value>	::=	<simpleValue> | <arrayValue> | <rangeValue> | <seriesValue>
<arrayValue>	::=	"[" <arrayElement> *( "," <arrayElement> ) "]"
<rangeValue>	::=	"{" <rangeElement> *( "," <rangeElement> "}"
<seriesValue>	::=	"<" <simpleValue> *( "," <simpleValue> ) ">"
<arrayElement>	::=	<simpleValue> | <arrayValue>
<rangeElement>	::=	<simpleValue> ".." <simpleValue>
<simpleValue>	::=	string

AmountType	Используется при определении числа денежных единиц валюты, если валютная единица является явной (подразумевается)
BinaryObjectType	Используется при определении типа данных для представления графики, рисунков, звука, видео и других форм данных, представляемых как последовательность бинарных октетов конечной длины
CodeType	Используется при определении строки символов, используемой для представления записи из фиксированного множества перечислений
DataTimeType	Используется при определении отдельного момента времени (вместе с соответствующей дополнительной информацией) для идентификации информации часового пояса. Это особый экземпляр использования времени в соответствии с расширенным форматом (сокращенными версиями) календаря нашей эры (Common Era) по ИСО 8601 CE
IdentifierType	Используется при определении строки символов для уникальной идентификации и распознавания заданного экземпляра объекта в схеме идентификации на множестве других объектов рассматриваемой схемы
IndicatorType	Используется при определении набора двух взаимоисключающих Булевских значений, выражающих только возможные состояния Свойства. Например, "True (истина)" или "False (ложь)"
MeasureType	Используется при определении численного значения путем измерения объекта в установленных единицах измерения
NumericType	Численная информация, назначенная или полученная путем расчетов, нумерации (отсчета), пошаговых действий. Единицы количества или единицы измерения здесь не требуются.
QuantityType	Используется при определении счетного количества не денежных единиц, возможно, с помощью дробей
TextType	Используется при определении строки символов (т.е. конечного множества символов) в форме слов/символов некоторого языка

Определение структуры	Имя усеченного свойства
Struct ABC {
Integer DEF;	ABC.DEF
Float GHI;	ABC.GHI
Array [3] Integer JKI	ABC.JKI
}

C# Определение структуры	Эквивалентное свойство
struct Simple {	Property [ID="Simple"]
public int Position;	Property [ID="Simple"] \ Property [ID="Position"]
public bool Exists;	Property [ID="Simple"] \ Property [ID="Exists"]
public double LastValue;	Property [ID="Simple"] \ Property [ID="LastValue"]
};

Collection of Properties	Property Structure
	Property [ID="Nominal"]
NominalRate	Property [ID="Nominal"] \ Property [ID="NominalRate"]
ExpectedRate	Property [ID="Nominal"] \ Property [ID="ExpectedRate"]
LabelCode	Property [ID="Nominal"] \ Property [ID="LabelCode"]

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного класса персонала. Не является обязательной. Идентифицирует классы, используемые для ссылок в других частях модели	Оператор сборки изделия	Техник 1 разряда по техническому обслуживанию	Главный лаборант	Менеджер склада
Описание	Дополнительная информация и описание класса персонала	Общая информация об операторах сборки изделий	Наивысший разряд технического специалиста по техническому обслуживанию	Наивысший уровень лаборанта	Физическое лицо, ответственное за склад

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства, уникального в области применения родительского объекта класса персонала. Например, свойство "Имеет Класс 1 Подготовки по технике безопасности" (со значениями Yes или No) может быть задано по нескольким различным определениям класса персонала: класс операторов вилочного подъемника, класс трубопроводчиков и т.п. Определение имеет разный смысл в разных классах	Класс 1 Сертифицированный	Класс профессиональных навыков электрика	Сертифицированный оператор газового хроматографа модели LGC 1003	Водитель автопогрузчика
Описание	Дополнительная информация (описание) свойства класса персонала	Указывает уровень сертификации оператора	Уровень приобретенных производственных навыков	Указывает на наличие достаточной квалификации для управления оборудованием	Указывает на наличие разрешения на управление автопогрузчиком
Значение	Значение, множество значений, диапазон значений свойства. Диапазон возможных численных значений, перечень возможных значений. Перечень может быть пустым, если любое значение корректно	<True, False>	<Специалист, ученик механика>	<True, False>	<True, False>
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Булевское значение	Строка	Булевское значение	Булевское значение

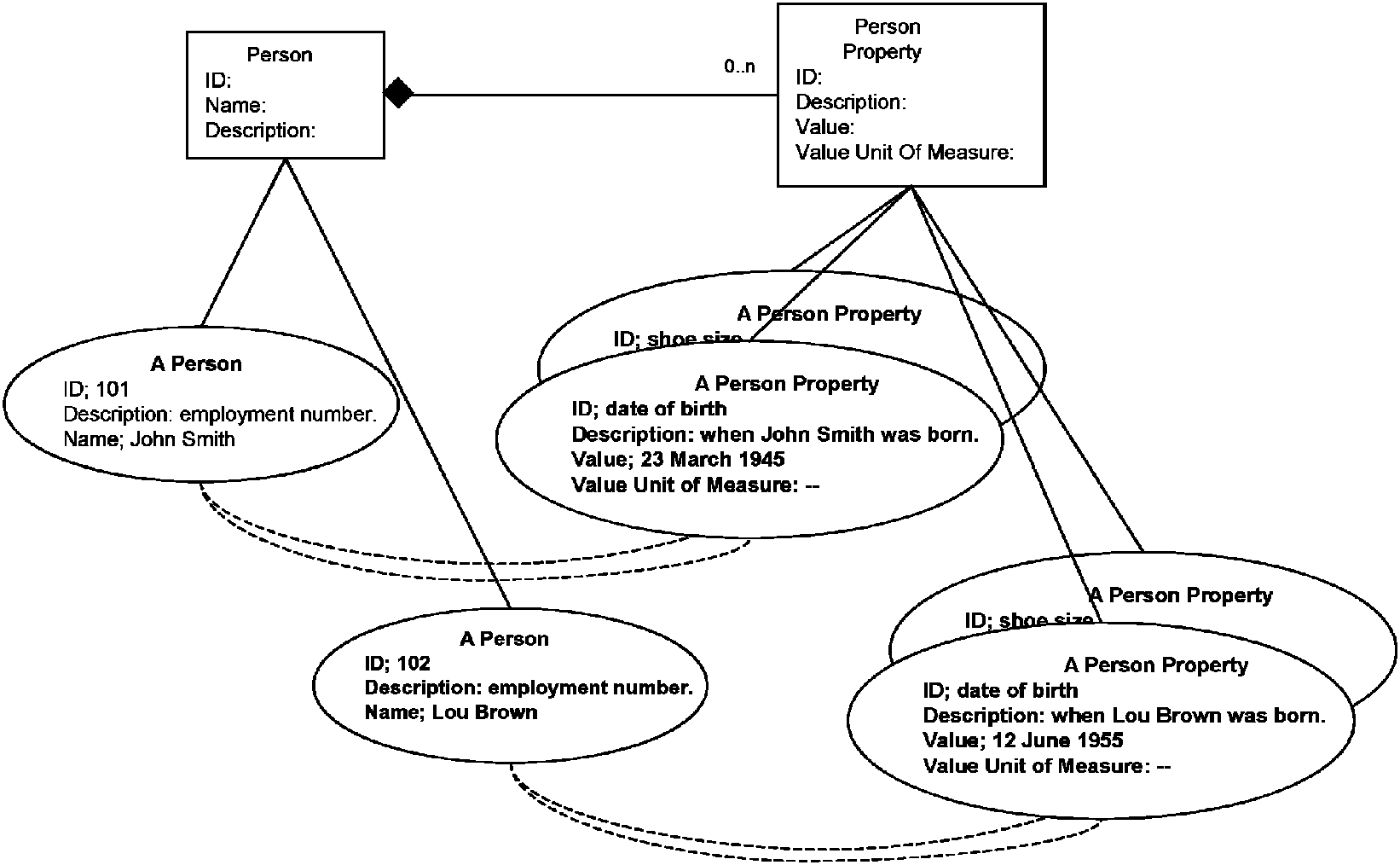

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного физического лица внутри области применения обмениваемой информации (производственные возможности, календарный план производства, производственные показатели,...) Идентификатор должен быть использован в других частях данной модели, если данное физическое лицо необходимо дополнительно идентифицировать (по производственным мощностям, по эффективности производства и т.п.)	Наемный работник 23	22828	999-123-4567	007
Описание	Дополнительная информация о ресурсе	Информация о физическом лице	Специалист по техническому обслуживанию	Техник-лаборант	Водитель
Имя	Имя индивидуума. Рассматривается как дополнительная идентификация ресурса, но только как информация, а не уникальное значение	Jane	Jim	John	James

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства	Общее количество реально отработанных часов	Идентификатор профессионального союза	Сертифицированный оператор газоанализатора LGC Модель 1003	Водитель автопогрузчика
Описание	Дополнительная информация о свойствах физического лица	Указывает на общее количество реально отработанных часов в данном месяце	Идентификатор номера профессионального союза	Указывает на наличие разрешения на управление оборудованием	Указывает на наличие разрешения на управление автопогрузчиком
Значение	Значение, множество значений, диапазон значений свойств. Предполагается, что значение находится внутри диапазона (множества значений), определенного для рассматриваемого свойства класса персонала	4	CA55363	True	False
Единица измерения значения	Единица измерения ассоциированного значения свойства (при его наличии)	Час	Строка	Булевское значение	Булевское значение

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация теста для сертификации одного или нескольких значений одного или нескольких свойств физического лица. Например, это может быть наименование документа, описывающего (определяющего) квалификационные испытания	Сертификационный тест на сборку изделия класса 1	Тест на восстановление в профессиональном союзе	Сертификационный тест газоанализатора LGC Модель 1003	Тест на управление вилочным погрузчиком
Описание	Дополнительная информация о (описание) спецификации квалификационных требований	Идентифицирует сертификационный тест на сборку изделия класса 1. Возвращает значение (True или False) свойства сертификации сборки изделия Класса 1	Восстановление членства в профессиональном союзе	Идентифицирует тест на правильность управления газоанализатором LGC Модель 1003	Идентифицирует тест на управление вилочным погрузчиком
Версия	Идентификация версии спецификации квалификационных требований	V23	01	A	23C

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация экземпляра, регистрирующая результаты выполнения теста, указанного в спецификации квалификационных требований конкретного физического лица (например, это может быть просто номер, назначенный комиссией)	T5568700827	UR20070809	LGC553	77276
Описание	Дополнительная информация (описание) о результате квалификационного испытания	Результаты квалификационного испытания рабочего Joe по сборке изделия, октябрь 1999	Восстановление	Типовой тест анализатора частиц (SOP)	Типовой тест по технике безопасности водителя вилочного подъемника
Дата	Дата и время квалификационного испытания	1999-10-25 13:30	2007-08-09	2006-10-31 08:40	2002-01-30
Отклик операции	Результат квалификационного испытания. Например: годен, не годен	Годен	Годен	Не годен	Не годен
Единица измерения результата	Единица измерения ассоциированного результата теста (при наличии)	<Годен, не годен>	<Годен, не годен>	<Годен, не годен>	<Годен, не годен>
Срок действия	Срок действия квалификации	2000-10-25 13:30	2008-08-09	2008-10-31	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного класса оборудования, в рамках области применения обмениваемой информации (производственные возможности, календарный план производства, производственные показатели,...) Идентификатор ID должен использоваться в других частях модели, если рассматриваемый класс оборудования необходимо идентифицировать (например, как производственные возможности для данного класса оборудования)	WJ6672892	Сварщик	5662AT	DR-FLT
Описание	Дополнительная информация о классе оборудования	Оправка для сборки изделий	Сварщик должен быть отстранен	Тестер автотитрования	Вилочный погрузчик с длинной вилкой
Уровень оборудования	Идентификация уровня в иерархии ролевого оборудования	Производственная линия	Рабочий центр	Производственный объект	Область

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства	Размер шаблона	Мощность	Разрешение	Максимальная масса
Описание	Дополнительная информация о свойстве класса оборудования	Диапазон размеров шаблона для виджет-машин	Возможности сварочного оборудования	Минимальное разрешение пиков	Максимальная несущая способность грузовика
Значение	Значение, множество значений, диапазон значений свойства	{10, 20, 30, 40, 100, 200, 300}	{10 ... 400}	{1 ... 10}	{2000 ... 36000}
Единица измерения значения	Единица измерения, ассоциированная со значением свойства, при ее наличии	см	Ампер	ppm	кг

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного компонента оборудования внутри области применения обмениваемой информации (определение производственной операции, разработка календарного плана, функциональные возможности, производственные показатели). Идентификатор оборудования должен использоваться в других частях модели, если данное оборудование необходимо идентифицировать (например, производственные возможности компонентов оборудования)	Оправка 347	Сварочное оборудование N 445	SN3883AT	VI N28203
Описание	Дополнительная информация об оборудовании	Восточная сторона, северное здание, виджет-оправка	Сварочное оборудование северного здания	Автотитратор лаборатории 2-го этажа	Автопогрузчик склада отгружаемых изделий
Уровень оборудования	Идентификация уровня иерархии ролевого оборудования	Производственная линия	Рабочий центр	Производственный объект	Область

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства	Потенциальные данные	Мощность	Разрешение	Максимальная масса
Описание	Дополнительная информация о свойствах оборудования	Виджет, усредняющий потенциальные данные	Возможности сварочного оборудования	Минимальное разрешение пиков	Максимальная несущая способность грузовика
Значение	Значение, множество значений, диапазон значений свойства. Предполагается, что значение лежит внутри диапазона (множества) значений, определенных для рассматриваемого свойства оборудования	59	{10 - 200}	0,05	1
Единица измерения значения	Единица измерения, ассоциированная со значением свойства, при его наличии	Изделий/Час	Амперы	%	Тонны

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация испытаний для сертификации одного или нескольких значений одного или нескольких свойств оборудования. Например, это может быть наименование документа, описывающего (определяющего) процедуру тестирования возможностей оборудования	WAJTT-101	WI dr_check (проверка сварочного оборудования)	Att-Calibrate (калибровка)	Flt_Safety (обеспечение безопасности)
Описание	Дополнительная информация о спецификации испытаний функциональных возможностей оборудования	Тест на пропускную способность оправки для сборки изделия - возвращает значения потенциальных данных для конкретного оборудования	Проверка безопасности работы сварочного оборудования	Калибровка тестера автотитрации	Безопасность автопогрузчика
Версия	Идентификация версии спецификации испытаний функциональных возможностей оборудования	1,0	2,3	1,1	1,1

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация экземпляра, регистрирующая результат выполнения испытания в соответствии со спецификацией испытаний функциональных возможностей оборудования конкретного компонента оборудования (например, это просто может быть номер аттестационной комиссии)	FQ101/01-10-2000	WC888	AT98765	FS7602
Описание	Дополнительная информация о результате испытаний функциональных возможностей оборудования	Результаты испытаний потенциальных данных для ОПРАВКИ N 237, октябрь 1999	Результат проверки безопасности	Результат калибровки	Результат проверки безопасности
Дата	Дата и время проведения испытаний	1999-10-25 13:30	1999-10-25 13:30	1999-10-25 13:30	1999-10-25 13:30
Результат	Результат проведения испытаний	48	Не годен	Годен	Годен
Единица измерения результата	Единица измерения, ассоциированная с результатом испытаний, при ее наличии	Изделий/Час	<Годен, не годен>	<Годен, не годен>	<Годен, не годен>
Срок действия	Срок действия указанной функциональной возможности	2000-10-25 13:30	2000-10-25 13:30	2000-10-25 13:30	2000-10-25 13:30

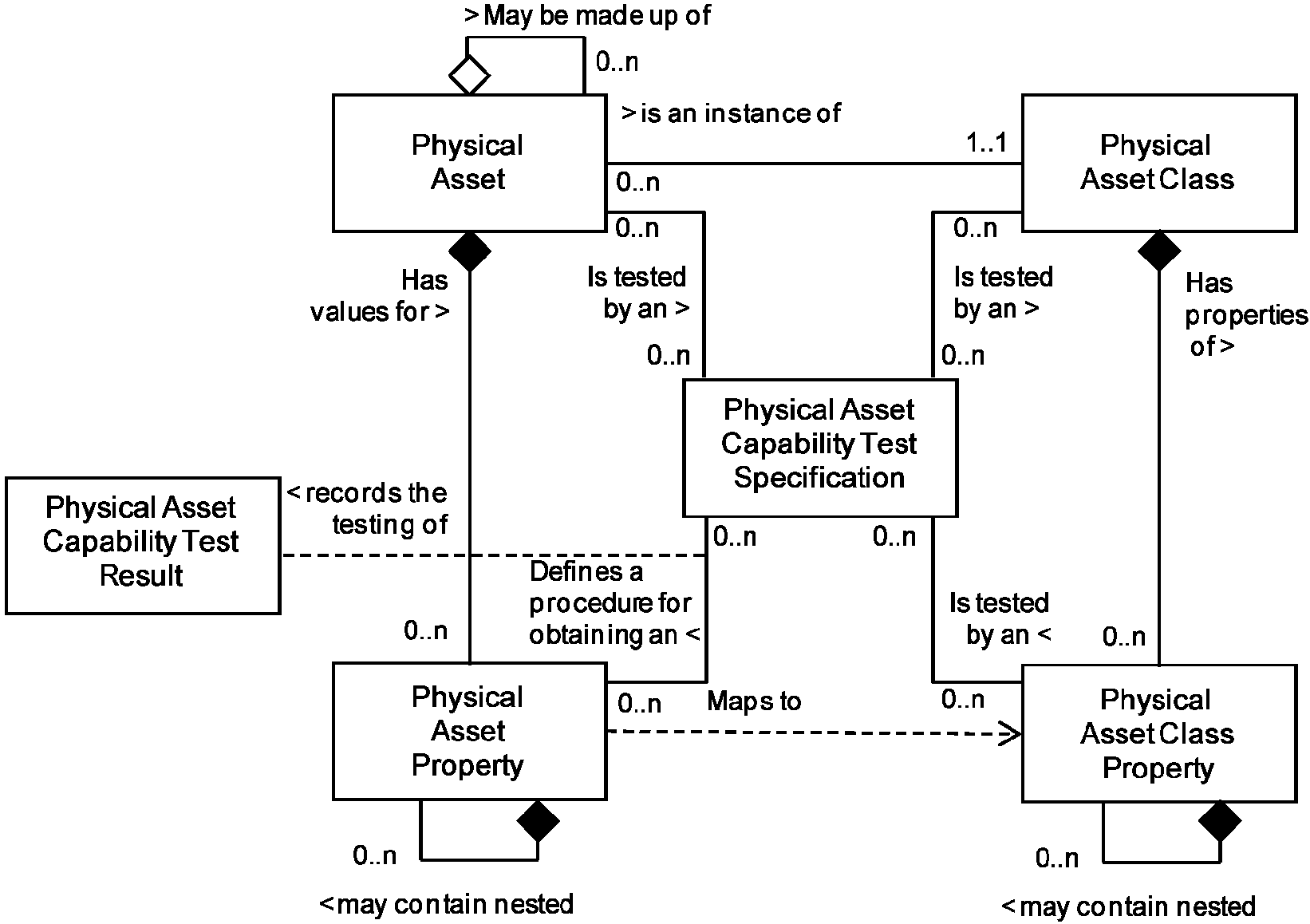

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Определяет уникальную идентификацию физического актива	SN5246$9	SN68928#1	SN5247$3	VIN 55262528
Описание	Содержит дополнительную информацию и описание физического актива	Насос мощностью 2 л.с.	Сварочное оборудование с высокими производственными показателями	Тестер автотитрации	Вилочный погрузчик
Физическое размещение	Фактическое физическое размещение физического актива	Область 54, модуль 3A	Отсек накопителя 9982	Этаж 2, лаборатория	Место стоянки N 3
Идентификатор фиксированного актива	Содержит уникальную идентификацию для отслеживания финансовых документов в соответствии с законом или инструкцией	2000291	2000292	2000293	2000294
Идентификатор подрядчика	Содержит серийный номер подрядчика	AT55628	667y62	W78GJ77	H2228

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства	Дата изготовления	Сборочный чертеж	Отслеживаемый физический актив	Отслеживаемый физический актив
Описание	Дополнительная информация о свойствах актива	Дата производства, указанная на заводской табличке	Идентификатор сборочного чертежа подрядчика	Указывает, что данный физический актив необходимо оформить и отслеживать	Указывает на состояние физического актива
Значение	Значение, множество значений, диапазон значений свойства. Принято, что значения лежат внутри заданного диапазона (множества) значений рассматриваемого свойства актива	2008 10	ACC08-55642	<Отслеживается, не отслеживается>	<Назначен, изготовлен, имеется в наличии>
Единица измерения значения	Единица измерения, ассоциированная со значением свойства, при наличии	Дата	Строка	Булевское значение	Булевское значение

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Изготовитель	Идентификация изготовителя	Насосы фирмы Smith	Сварочное оборудование фирмы Jones	Тестеры фирмы Franz	Автомобиль фирмы Chrysler
ID	Идентификация изготовителя для конкретного класса физических активов. Например: номер модели	2HPWP	HPWLDR 103	ATT 99	Серия K
Описание	Дополнительная информация о классе физических активов	Искробезопасный	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства	Выработка	Интенсивность сварки	Скорость теста	Время зарядки
Описание	Дополнительная информация о свойстве	Производительность насоса	Максимальная интенсивность работы сварочного оборудования	Средняя интенсивность теста	Время заправки грузовика
Значение	Значение, множество значений, диапазон значений свойств. Принято, что данное значение лежит внутри определенного диапазона (множества) значений рассматриваемого свойства актива	400	5	1315	5
Единица измерения значения	Единица измерения, ассоциированная со значением свойства, при наличии	л/мин	см/с	изделий/час	Час

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретной спецификации испытаний	WPTT82	WR9	ATT00029	CBPEM99
Описание	Дополнительная информация о спецификации испытаний	Тест производительности насоса	Тест максимальной скорости работы сварочного оборудования	Тест средней интенсивности испытаний	Тест времени заправки грузовика
Версия	Идентификация версии спецификации испытаний	00	1	2	3

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного результата испытаний функциональных возможностей физического актива	СПТ-999	MT-998	HD-878	IN-BX-7778
Описание	Дополнительная информация о результате испытаний	Число хромированных изделий, изготовленных за час	Результат калибровки измерителя уровня pH	Тест на твердость модуля 878	Разброс температуры рабочего отсека холодильника
Дата	Дата и время проведения испытаний	1999-10-25 13:30	1999-10-25 13:30	1999-10-25 13:30	1999-10-25 13:30
Результат	Результат проведения испытаний	48	7,0001	<Соответствует, не соответствует>	1,2
Единица измерения результата	Единица измерения, ассоциированная с результатом испытаний, при наличии	Изделий/Час	pH	Булевское значение	°C
Срок действия	Срок действия функциональных возможностей	2000-10-25 13:30	2000-10-25 13:30	2000-10-25 13:30	2000-10-25 13:30

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного отображения актива оборудования	111	112	113	114
Описание	Дополнительная информация об элементе отображения	(не применяется)	Установлен в соответствии с плановым заданием 48423. Демонтирован в соответствии с плановым заданием 93823	(не применяется)	(не применяется)
Время начала	Время начала ассоциации	1997-02-10	1997-02-10	2004-04-23	2005-04-30
Время окончания	Время окончания ассоциации	2004-12-10	2004-12-10	(не применяется)	(не применяется)

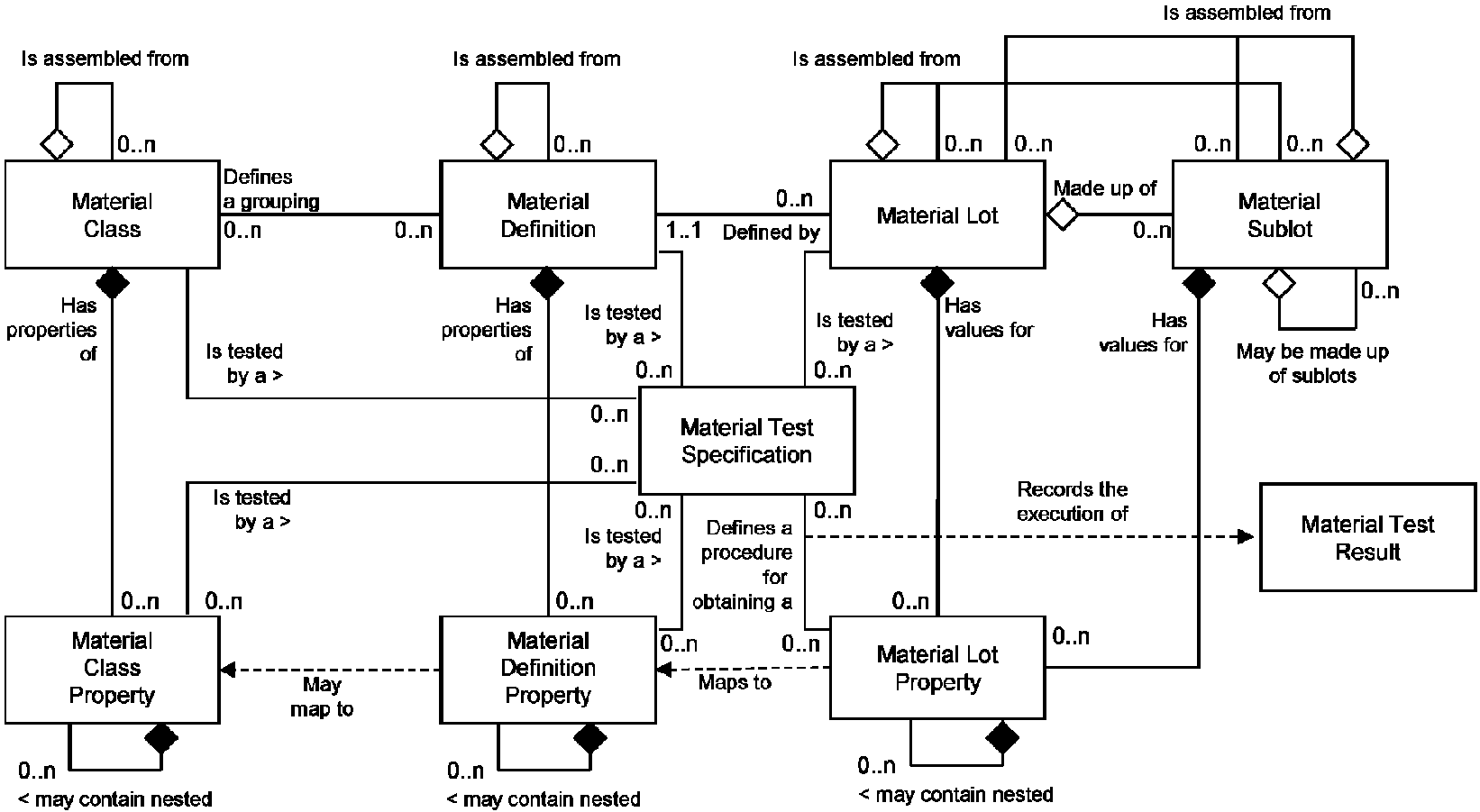

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного класса материала внутри области применения обмениваемой информации (производственные возможности, календарное планирование производства, производственные показатели,...) При необходимости идентифицировать класс материалов, рассматриваемый идентификатор должен использоваться и в других частях модели, таких как производственные возможности рассматриваемого класса материала	Полимерный листовой материал 1001A	Масло вязкости 200 cP (SAE 90)	RH5510	Упаковка толщиной 20 мм
Описание	Дополнительная информация о классе материала	Твердая полимерная смола	Масло очень высокой вязкости	Окисляющий компонент	Упаковка поддонов
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства класса материала	Толщина листа полиэтилена	Вязкость масла	pH	Масса
Описание	Дополнительная информация о свойстве класса материала	Толщина листа	Коэффициент вязкости	Кислотность	Масса, добавляемая к транспортной маркировке
Значение	Значение, множество значений, диапазон значений свойства	{5, 10, 25}	(не применяется)	{0 ... 7}	(не применяется)
Единица измерения значения	Единица измерения, ассоциированная со значением свойства, при наличии	мм	Па·с	pH	г/м2

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного определения материала внутри области применения обмениваемой информации (возможности операций, календарное планирование операций, производственные показатели операции,...) Если определение материала необходимо идентифицировать, то данный идентификатор должен использоваться и в других частях модели (возможности операций для данного определения материала)	Листовой материал (тонколистовой прокат) 1443a	DO200cpO	OA9929	PW882929
Описание	Дополнительная информация об определении материала	Листовой материал общего назначения	Масло вязкости 200 cP фирмы Dino Oil	Окисляющий компонент фирмы RustItall	Упаковка общего назначения толщиной 20 мм
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства определения материала	1443a5mm	Вязкость масла	pH	Масса
Описание	Дополнительная информация о свойстве определения материала	Лист толщиной 5 мм	Коэффициент вязкости	Кислотность	Масса, добавляемая к транспортной маркировке
Значение	Значение, множество значений, диапазон значений свойств	{4,85 .. 5,15}	{250 x 10-3 .. 255 x 10-3}	{3.99 .. 4.01}	20 .. 21
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	мм	Па·с	pH	г/м2

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретной партии материала внутри области применения обмениваемой информации (возможности операций, календарное планирование операций, производственные показатели операции, ...) Если партия материала должна быть идентифицирована, то ее идентификатор используется и в других частях модели (например, возможности операции для настоящей партии материала, результат операции, идентифицирующий используемую партию материала)	L66738-99	L8828-81	L53920-02	L8626-33
Описание	Дополнительная информация о партии материала	Отгрузка материала PlastiFab 10/31	Масло	Реагент	Упаковочный материал
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии). Примечание - Если партии (подпартии) материала объединяются или абсорбируются (например, смешиваются), то получается новая партия материала	Постоянное	Переходное	Постоянное	Переходное
Статус	Статус партии материала. Например, выпущена, утверждена, заблокирована, в процессе производства, в состоянии проверки качества	В процессе изготовления	Утверждена	Заблокирована	Утверждена
Размещение места хранения	Идентификация размещения места хранения или физическое размещение партии материала	Рабочий центр 1	Подсобное сооружение для технического обслуживания 4S	Рабочий стенд 10, верхняя полка	Склад 1
Количество	Количество партии материала	1200	20	1	41
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Лист	Канистра	Литр	Рулон
Примечание 1 - Предметы, не относящиеся к партии (например, расходуемые материалы, бестарные (нерасфасованные) материалы), могут быть представлены в модели партии материала с помощью уникальных идентификаторов для каждого отдельного определения материала. Например, это может быть идентификатор определения материала или идентификатор системы. Примечание 2 - Если предметы, не относящиеся к партии, проходят материальное обслуживание в нескольких местах, то информация может быть представлена в модели подпартии материала с помощью уникальных идентификаторов подпартии для каждого отдельного размещения и определения материала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация конкретного свойства партии материала	Средняя толщина листа	Вязкость масла	pH	Масса
Описание	Дополнительная информация о свойствах партии материала	Измеренная толщина	Коэффициент вязкости	Кислотность	Масса, добавленная к транспортной маркировке
Значение	Значение, множество значений, диапазон значений свойства	5,002	250 x 10-3	4,01	20,3
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	мм	Па·с	pH	г/м2

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретной подпартии материала внутри области применения обмениваемой информации (производственные возможности, календарное планирование производства, производственные показатели...) Если подпартию материала необходимо особо идентифицировать, то данный идентификатор следует использовать и в других частях модели (например, производственных возможностей для данной подпартии материала)	1999-10-27-a67-B6653	L8828-81-S1	L53920-02-A554	L8626-33-2
Описание	Дополнительная информация о подпартии материала	Палет N 2 из шести	Масло	Реагент	Упаковочный материал
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии). Примечание - Если партии (подпартии) материала объединяются или абсорбируются (например, смешиваются), то получается новая партия материала	Постоянное	Переходное	Постоянное	Переходное
Статус	Статус рассматриваемой подпартии материала (например, выпущена, утверждена, заблокирована, в процессе производства, в процессе проверки качества)	Выпущена	Утверждена	Заблокирована	Утверждена
Размещение места хранения	Идентификация размещения места хранения или физического размещения подпартии материала	Стандартная транспортная емкость из нержавеющей стали #57	Подсобное сооружение технического обслуживания 4S, верхняя полка	Рабочий стенд 10, верхняя полка	Склад N 1
Количество	Количество подпартии материала	40	10	1	41
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Лист	Канистра	Литр	Рулон

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация теста на сертификацию одного или нескольких значений одного или нескольких свойств оборудования. Например, это может быть название документа, описывающего испытания функциональных возможностей	STMT-101	MI 330	QA8899	67
Описание	Дополнительная информация о спецификации испытаний материала	Тест на измерение толщины листа дает значение средней толщины листа на основе выполнения плана отбора образцов и реализации методики для конкретной партии	Тест на содержание воды в масле	Проверка содержания pH по сертификату соответствия подрядчика	Проверка массы (упаковочного материала) по сертификату соответствия подрядчика
Версия	Идентификация версии спецификации испытаний материала	1,0	1,0	2,1	A.1

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация экземпляра, которая регистрирует результат выполнения испытания, идентифицированного спецификацией испытания материала для партии (подпартии). (Например, это может быть просто номер, назначенный аттестационной комиссией.)	THK101/01-10-2000	MO998	7763	u7373
Описание	Дополнительная информация о результате испытания материала	Результат теста толщины для партии материала PlastiFab на 1999-10-25	Тест на содержание металлов в масле	Тест воды на содержание pH	Проверка срока действия
Дата	Дата испытания материала	1999-10-25 11:30	2008-01-23	2008-01-20	2008-01-23
Результат	Значение (перечень значений), полученное по результатам теста материала. Например: удовлетворительно, неудовлетворительно, 95, красный, зеленый	Удовлетворительно	20	6,9	Удовлетворительно
Единица измерения результата	Единица измерения ассоциированного результата теста, при наличии	<Годен, не годен	Частиц на миллион	pH	<Годен, не годен>
Срок действия	Срок действия результата испытания	2000-10-25 13:30	2008-02-23	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация сегмента процесса внутри области применения обмениваемой информации (функциональные возможности операций, календарное планирование операций, производственные показатели операции и т.д.). Если сегмент процесса необходимо идентифицировать, то его идентификатор должен использоваться и в других частях модели (например, возможности операции для данного сегмента, результаты идентификации сегмента)	Фрезерование рамки изделия	Замена мотора	Отбор пробы и проведение испытаний	Передача материала
Описание	Дополнительная информация о сегменте процесса	Операция фрезерования рамки, операция оценивается отдельно	Замена мотора большого размера	Проверка чистоты и концентрации	Перенос палета из грузовика на конвейерную систему
Тип операции	Описывает категорию работы. Требуется указание атрибута. Определяемые значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное снабжение, Смешанное значение. "Смешанное значение" используется, если работа содержит несколько категорий сегментов процесса	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Выборочно определяется область применения определения сегмента процесса (например, производственный объект, целевая область)	Южный берег (производственный объект)/Рабочая линия (Область)	Южный берег (производственный объект)/Упаковка (Область)	Порт загрузки проб в миксер (Рабочий узел)	Принимающий док (Рабочий центр)
Продолжительность	Продолжительность сегмента процесса, если таковая известна	25	(не применяется)	20	5
Единица измерения продолжительности	Единица измерения продолжительности, если таковая имеется	Мин.	(не применяется)	Мин.	Мин.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс персонала	Идентифицирует ассоциированный класс персонала или множество указанных классов персонала	Оператор фрезерного станка	Механик типа 2	Техник-лаборант класса A	Оператор автопогрузчика
Физическое лицо <*>	Идентифицирует ассоциированное физическое лицо или множество указанных физических лиц	<не применяется>	<не применяется>	<не применяется>	<не применяется>
Описание	Содержит дополнительную информацию и описание определения спецификации сегмента персонала	Определяет время сегмента процесса фрезерования рамки изделия для квалифицированного оператора фрезерного станка	Сертифицирован для замены мотора типа NEMA 4	Сертифицирован для управления рефлектометром	Сертифицированный оператор автопогрузчика
Использование персонала	Определяет ожидаемый порядок использования класса персонала (отдельного физического лица)	Выделен	Сертифицирован	Сертифицирован	Выделен
Количество	Содержит описание ресурса персонала, необходимого для родительского сегмента процесса, при его наличии	1,3	2	0,5	5
Единица измерения количества	Единица измерения ассоциированного количества, при его наличии	Часов/компонент	Часов/мотор	Часов на пробу	Минут на передачу
<*> Обычно здесь определяется только класс персонала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства физического лица или свойства класса персонала	Рост	Прошедший обучение по плаванию с аквалангом	Цветное зрение	2-я смена
Описание	Содержит дополнительную информацию и описание свойств	Определяет необходимый минимальный рост оператора фрезерного станка	Работа по классу 4 требует умения плавания с аквалангом под водой	Быть в состоянии различать красный и зеленый цвета	Быть в состоянии работать во 2-ю смену
Значение	Значение, множество значений, диапазон значений свойств	150	TRUE (истина)	TRUE (истина)	TRUE (истина)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	См	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)
Количество	Содержит описание необходимого ресурса персонала, при наличии	1,3	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Часов/компонент	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс оборудования	Идентифицирует ассоциированный класс оборудования или множество классов оборудования для заданной возможности	(не применяется)	Кран грузоподъемностью 10 т.	Рефлектометр	Вилочный погрузчик грузоподъемностью 800 кг
Оборудование <*>	Идентифицирует ассоциированное оборудование или набор оборудования для указанной возможности	Фрезерный станок N 001	(не применяется)	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описание	Оборудование, необходимое для сегмента процесса фрезерования изделия	Кран, необходимый для подъема мотора	Измеряет толщину подложки	Способен поднять два стандартных поддона
Использование оборудования	Определяет ожидаемый порядок использования указанного оборудования (класса оборудования) в контексте сегмента процесса	Фрезерование детали	Удаление и замена мотора	Пробный пуск	Движение материала
Количество	Содержит описание необходимого количества ресурса, при наличии	1,3	1	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Машино-часов/компонент	Дней	Тест	Выполнение
<*> Обычно определены либо класс оборудования, либо просто оборудование.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства оборудования или свойства класса оборудования	Направление фрезерования	Мобильное	Калиброванный	Энергия
Описание	Содержит дополнительную информацию и описание	Для фрезерования данного изделия пригодны только вертикальные фрезерные станки	Мобильный кран	В заданный срок	Тип энергии
Значение	Значение, множество значений, диапазон значений свойства (вертикальный, горизонтальный)	Вертикальный	TRUE (истина)	TRUE (истина)	Электрическая
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)	{Электрический, сжатый газ, жидкостный}
Количество	Содержит описание необходимого количества ресурса	1,0	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Машино-час/компонент	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс материалов	Идентифицирует ассоциированный класс материалов или набор классов материалов для заданной возможности <*>	Запас листов полимера 1001A	Щетки мотора	Держатель пробы	Палет
Определение материала	Идентифицирует ассоциированное определение материала или множество определений материала для заданной возможности <*>	Запас листов 1443a	#9949	Держатель проб полиуретана	Пластиковый палет
Описание	Содержит дополнительную информацию и описание	Определяет полимер, необходимый для сегмента процесса фрезерования изделия	Щетка, необходимая для технического обслуживания мотора	Одноразовый держатель пробы	Палет, используемый для хранения
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
Использование материала	Определяет порядок использования материала. Определяет производственные значения: расходуемый, использованный, изготовленный материал	Использованный материал	Использованный материал	Использованный материал	Использованный материал
Количество	Содержит описание необходимого количества ресурса	0,35	6	1	(не применяется)
Единица измерения количества	Единица измерения ассоциированного значения свойства, при наличии	Лист/компонент	Узел	Узел	(не применяется)
<*> Обычно указывается либо класс материалов, либо определение материала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства материала или свойства класса оборудования	Средняя шероховатость поверхности	Нержавеющая сталь 314	Стерилизован	RFID (Радиочастотная идентификация)
Описание	Содержит дополнительную информацию и описания	Определяет качество минимальной шероховатости полиэтилена	Необходимый сплав	Стерилизованный держатель проб	Палет имеет действующий радиочастотный идентификатор (RFID)
Значение	Значение, множество значений, диапазон значений свойств	66,748	TRUE (истина)	TRUE (истина)	Активный
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Ангстрем	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)	<Активный, Пассивный, Отсутствует>
Количество	Содержит описание необходимого количества ресурса, при наличии	0,10	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного значения свойства, при наличии	Лист/компонент	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс физических активов	Идентифицирует ассоциированный класс физических активов или множество классов физических активов для заданной возможности	Acme Super TT10	Easy bake 1969	Wafers R Us RF100	SuperTote 2000
Физический актив	Идентифицирует ассоциированный физический актив или множество физических активов для заданной возможности	TI-101	OV-1200	RF-140	Стандартная транспортная емкость 12A
Описание	Содержит дополнительную информацию и описания	Передатчик с актуальной датой калибровки	Печь с минимальной отметкой 2000 ч на рабочем хронометре	Измеряет толщину подложки	Допускает хранение 200 пузырьков в матрицах 40x5
Использование физического актива	Определяет порядок использования класса физических активов (физического актива) в контексте сегмента процесса	Температура процесса грануляции	Профилактическое техническое обслуживание	Измерение толщины	Хранение
Количество	Содержит описание необходимого количества ресурса, при наличии	1	1	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	°К	Час	Микрон	Кубический фут

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства физического актива или свойства класса физических активов	Дата калибровки температуры	Рабочий хронометр	Калиброванный	Тип стандартной транспортной емкости
Описание	Содержит дополнительную информацию и описания	Дата калибровки не позже, чем шесть месяцев до начала использования	Время от последнего профилактического технического обслуживания	Срок годности калибровки не истек	Только пластиковые стандартные транспортные емкости
Значение	Значение, множество значений, диапазон значений свойств. Например: вертикальный, горизонтальный	1999-12-31	1200	True (истина)	Пластик
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Дата	Час	<True, False> (<истина, ложь>)	Строка
Количество	Содержит описание необходимого количества ресурса	(не применяется)	(не применяется)	(не применяется)	3
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	(не применяется)	(не применяется)	(не применяется)	Пересчет

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация параметра сегмента процесса	Время фрезерования	Время подготовки крана к работе	Размер пробы	Число поддонов
Описание	Содержит дополнительную информацию	Диапазон приемлемого времени фрезерования	Известное время подготовки крана к работе	Размер отбираемой пробы	Количество транспортируемых поддонов
Значение	Значение, множество значений, диапазон приемлемых значений	{5 ... 10}	{1 ... 20}	{5 - 20}	(не применяется)
Единица измерения	Единица измерения значения, при наличии	Минута	День	Мг	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация уникального экземпляра зависимости сегмента процесса	PSD001	34	A35	PSA-I-5563
Описание	Содержит дополнительную информацию и описания определения зависимости сегмента процесса	Определяет порядок сборочного процесса сегмента изделия	Не проводится до полного окончания производства	Может отбирать пробы в любое время в ходе производства	Не направляется на хранение до полного выполнения всех работ по обеспечению качества
Тип зависимости	Определяет ограничения, накладываемые одним сегментом на другой сегмент	Очистка начинается не раньше, чем через время T (временной фактор) после окончания работ	Замена мотора проводится после окончания очистки	Отбор проб может проводиться параллельно со смешиванием MIX	Инвентаризация проводится после оценки качества
Фактор зависимости	Фактор, используемый рассматриваемой зависимостью	25	(не применяется)	(не применяется)	(не применяется)
Единица измерения	Единица измерения фактора зависимости, если таковой определен	Минута	(не применяется)	(не применяется)	(не применяется)

B может работать параллельно A; Начало B с началом A; Начало B после начала A; Начало B не позже T после начала A; Начало B не раньше T после начала A

B не может работать параллельно A; Начало B по окончании A; Начало B после окончания A; Начало B не позже T после окончания A; Начало B не раньше T после окончания A

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникально идентифицирует определение операции. Если необходима идентификация определения операции, то данный идентификатор должен использоваться в других частях модели	Экспортируемое качественное изделие	Капитальный ремонт мотора переменного тока среднего размера	Процедура проверки функциональных возможностей	Процедура перемещения резервуара
Версия	Идентификация версии Определение операции. Если существует несколько версий Определения операции, то атрибуты версии должны иметь дополнительную идентифицирующую информацию, чтобы различать версии	1,0	1,4	1,1	1,1
Описание	Содержит дополнительную информацию и описания Определения операции	Информация, определяющая ресурсы, необходимые для производства отдельного "Изделия экспортного качества"	Для капитального ремонта мотора мощностью менее 200 л.с.	Тест мощности продукта	Движение материала из одного резервуара в другой
Тип операции	Описывает категорию операции: Необходимый атрибут Определенные значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное обеспечение, Смешанная операция. "Смешанная операция" используется, если определение операции содержит несколько типов запросов операции (требований к сегменту)	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное обеспечение
Область применения иерархии	Идентифицирует, встраивается ли обмениваемая информация в иерархию ролевого оборудования	Производственная линия #2 (Рабочий центр) восточного крыла (область)	Станок с ЧПУ Идентификатор актива 13465	Приемный терминал, тестовая ячейка 4	Склад B
Ведомость идентификаторов материала	Идентификация внешней ведомости (номенклатуры) материалов, ассоциированной с данным определением операции	BOM9929	BOM9928	BOM9927	BOM9926
Идентификатор работ	Идентификация внешнего определения работ, ассоциированного с настоящим определением операции	WD009 V0.23	WD008 V03	WD007 V1.3	WD006
Ведомость (номенклатура) идентификаторов ресурсов	Идентификация внешней ведомости (номенклатуры) ресурсов, ассоциированной с настоящим определением операции	BOR77782 V01	BOR77783	BOR77784 V11	BOR77785 V3.45
Примечание 1 - В случае производства, идентификатор определения операции может совпадать с идентификатором определения материала. Примечание 2 - Определение продукта, в соответствии с МЭК 62264-1, является эквивалентом определения производственной операции. Примечание 3 - Пакет решений MIMOSA является эквивалентом определения операций технического обслуживания.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация производственной ведомости	10000	552619	Q123AC3	755433
Описание	Содержит дополнительную информацию для производственной ведомости	Все материалы, необходимые для производственного процесса изготовления изделия	Силиконовая смазка коренного подшипника (коленчатого вала)	Диаграммная бумага	Палет

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация элемента ведомости	10000827	552619	Q123AC3	755433
Описание	Содержит дополнительную информацию о элементе ведомости	Все материалы, необходимые для производства одного изделия	Силиконовая смазка коренного подшипника	Диаграммная бумага	Палет
Класс материалов	Идентифицирует ассоциированный класс материалов или необходимое множество классов материалов	{Запас листов полимера 1001 A, заклепки}	Подшипник фирмы Fred, смазка	Бумага для круговых диаграмм	Палет 4x4
Определение материала	Идентифицирует ассоциированное определение материала или множество необходимых определений материала	{Листовой материал 1443a, заклепки-10002}	{Подшипник 20 мм, Смазка NLGI Разряд 2}	Бумага для круговых диаграмм, диаметр 10"	Палет 4x4, весовая нагрузка 1000 фт
Тип использования	Определяет порядок использования материала. Пример 1 - "Израсходованный" - указывает, что данные элементы ведомости относятся к израсходованному материалу. Пример 2 - "Изготовленный" - указывает, что данный элемент ведомости относится к изготовленному материалу	Израсходованный	Израсходованный	Израсходованный	Израсходованный
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
Количество	Содержит описание необходимого количества ресурса	{1, 0, 26}	{2, 30}	5	100
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	{Лист/компонент, число/компонент}	{компонент, мл}	Каждый	Каждый

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного сегмента внутри области применения обмениваемой информации. Если сегмент нужно идентифицировать, то данный идентификатор должен использоваться и в других частях модели	Готовое отполированное изделие	Разборка мотора 200 л.с. переменного тока	Измерительный тест 001. Напряжение 120 В переменного тока	Линия 1 стадии сырьевого материала
Описание	Содержит дополнительную информацию о сегменте	Качественно отполированное изделие	Разборка мотора для ремонта	Тестовый диапазон вольтметра	Технологическая подготовка материала на смену
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Восточное крыло (область)	Идентификатор актива 13465	Тестовая ячейка 4	Склад B
Продолжительность	Продолжительность сегмента, если таковая известна	25	4	15	30
Единица измерения продолжительности	Единица измерения продолжительности, если определена	Минута	Час	Секунда	Минута
Сегмент процесса	Идентифицирует ассоциированный сегмент процесса. Может быть несколько альтернативных сегментов процесса, используемых для данного сегмента операции	Полировка изделия	Разборка мотора переменного тока	Тест вольтметра	Стадия сырьевого материала
Тип операции	Описывает категорию операции. Необходимые атрибуты. Определенные значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное обеспечение, Смешанное значение. "Смешанное значение" используется, если сегмент операции содержит несколько типов запросов операции (требований к сегменту)	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное обеспечение
Определение идентификатора работ	Идентификация внешнего определения работ, ассоциированного с данным сегментом операции	WD009 V0.23	WD008 V03	WD007 V1.3	WD006
Примечание 1 - Упорядоченный Перечень MIMOSA является эквивалентом сегмента операции технического обслуживания. Примечание 2 - Элемент Упорядоченного Перечня Ресурсов MIMOSA является эквивалентом одного пункта спецификации персонала, спецификации оборудования, спецификации физического актива или спецификации материала для сегмента операции технического обслуживания. Примечание 3 - Сегмент изготовления продукта является эквивалентом сегмента производственной операции. См. приложение A.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация параметра конкретного сегмента	Шероховатость изделия	Значение крутящего момента	Размер шпинделя вискометра	Число ящиков в палете
Описание	Содержит дополнительную информацию о параметре	Диапазон приемлемой шероховатости изготавливаемой поверхности	Значение максимального крутящего момента для сборки маховика	Размер шпинделя, соответствующий диапазону вязкости	Допустимое число ящиков в палете
Значение	Значение, множество значений, диапазон приемлемых значений	{80..2500}	35	2	124
Единица измерения значения	Единица измерения значения, при ее наличии	Ангстрем	Нм	сП	шт.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс персонала	Идентифицирует ассоциированный класс персонала или множество классов персонала для спецификации конкретного сегмента	Инструмент для полирования изделия	Механик по дизелям 2-го разряда	Техник-лаборант II категории	Менеджер склада
Физическое лицо	Идентифицирует ассоциированное физическое лицо или множество физических лиц для спецификации конкретного сегмента	999-12-3456	DMG2 422	LT-101	999-99-9999
Описание	Содержит дополнительную информацию о спецификации персонала	Производственные навыки пользования инструментом для полирования изделий экспортного качества	Сертифицированный механик по дизелям для выполнения работы на тяжелом оборудовании	Сертифицированный технический специалист для выполнения работ Уровня 2	Составление календарного плана доставки материалов для технологической линии в терминах данного сегмента
Использование персонала	Определяет ожидаемую пользу от класса персонала или физического лица	Выделено	Выделено	Выделено	Выделено
Количество	Содержит описание количества ресурсов персонала, необходимого для родительского сегмента, при его наличии	0,25	2	1	0,0001
Единица измерения количества	Единица измерения ассоциированного количества, при его наличии	Человеко-часов	Количество людей	Количество специалистов	Человеко-лет

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения

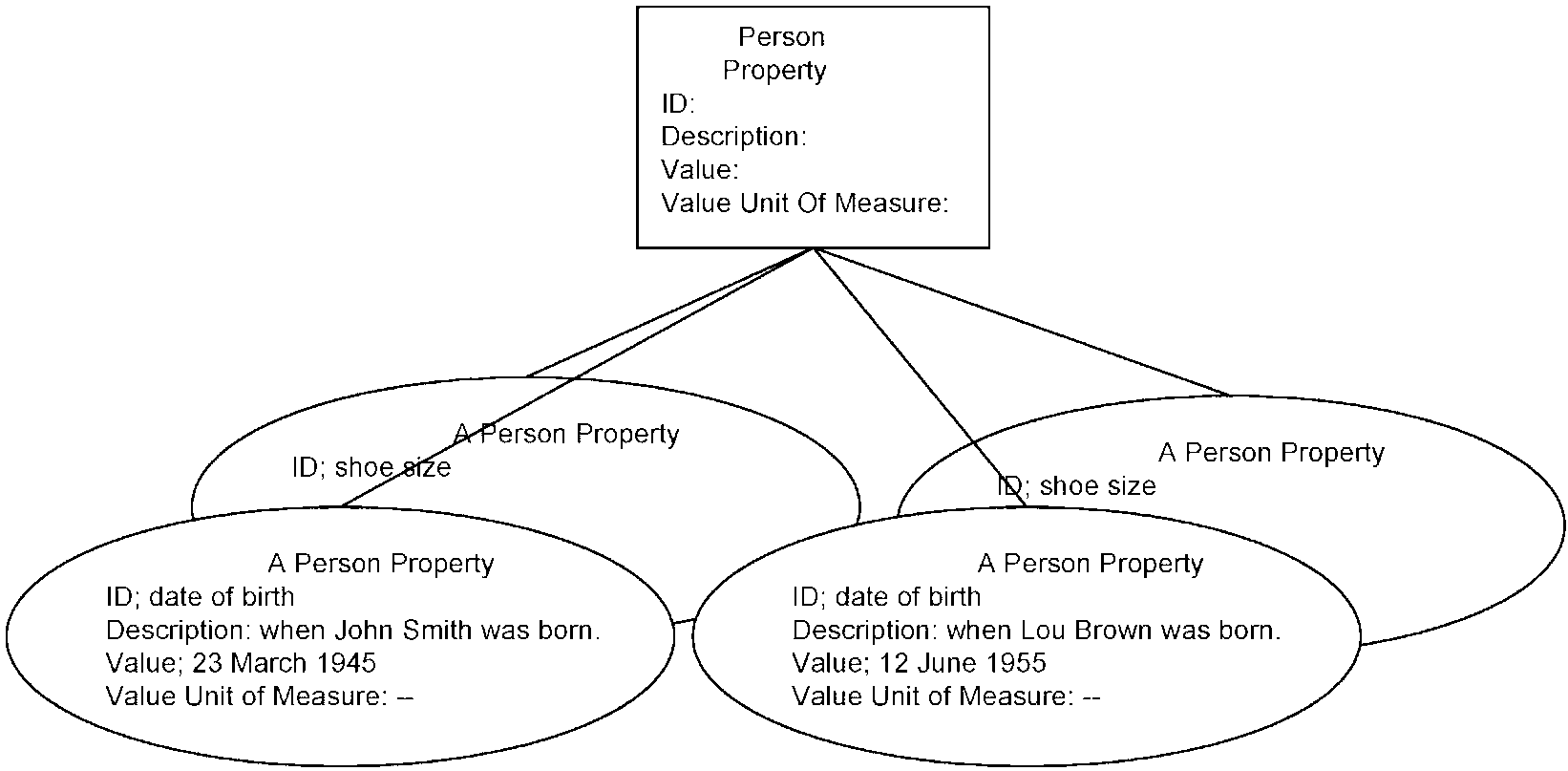

ID	Идентификация свойства ассоциированного свойства физического лица или свойства класса персонала для конкретного сегмента	Уровень сертификации полировки	Механик по дизелям 2-го разряда	Техник-лаборант II категории	Менеджер склада
Описание	Содержит дополнительную информацию и описания определения свойства спецификации персонала	Уровень сертификации производственного навыка пользования инструментом полирования изделия	Уровень производственного навыка, необходимого для выполнения работы на дизельном двигателе	Уровень производственного навыка, необходимого для использования лабораторного инструмента	Уровень производственного навыка, необходимого для календарного планирования работы склада
Значение	Значение, множество значений, диапазон значений свойства. Например, ученик, механик, специалист	Специалист	Уровень 2	Сертифицированный технический специалист Уровня 2	MBA
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	{Ученик, механик, специалист}	Уровень производственного навыка	Уровень производственного навыка	Ученое звание (ученая степень)
Количество	Содержит описание количества ресурсов персонала, необходимого для родительского сегмента, при наличии	0,10	2	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Час/компонент	Количество людей	Количество изделий	Менеджер

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс оборудования	Идентифицирует ассоциированный класс оборудования или множество классов оборудования из спецификации конкретного сегмента	Машина для полировки изделия	Дрель	GCMS (газовый хроматографический масс-спектрометр)	Защитная оболочка реактора 5000 LB CAP SS
Оборудование	Идентифицирует ассоциированное оборудование или множество оборудования из спецификации конкретного сегмента	WPM-10	18VDC Ручная дрель #5	GCMS-#1001 (газовый хроматографический масс-спектрометр)	VC#5
Описание	Содержит дополнительную информацию и описания спецификации оборудования	Оборудование, необходимое для полировки изделий экспортного качества	Аккумуляторная дрель, необходимая для выполнения удаленных ручных работ	Газовый хроматограф для анализа летучих веществ	Промежуточный бестарный контейнер
Используемое оборудование	Определяет ожидаемый эффект от использования данного класса оборудования или просто оборудования	Доводка детали	Выполнение сборки	%VOC Результат теста летучих органических веществ	Удержание сырьевого материала
Количество	Содержит описание количества ресурсов оборудования, необходимого для родительского сегмента, при наличии	0,5 {разделен между двумя сегментами}	1	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Шт.	Шт.	Шт.	Шт.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства оборудования или свойства класса оборудования для конкретного сегмента	Номинальное напряжение	Диаметр планшайбы	Газ-носитель	Тип нержавеющей стали
Описание	Содержит дополнительную информацию и описания определения свойства спецификации оборудования	Номинальное напряжение, необходимое для выполнения операции	Диапазон размеров патрона	Газ - носитель пробы	Тип системы безопасности SS
Значение	Значение, множество значений, диапазон значений свойства, например: влажный, сухой	190 ~ 240	20 40	Гелий	316
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Вольт	мм	<не применяется>	Состав
Количество	Содержит описание количества ресурсов оборудования, необходимого для родительского сегмента, при наличии	Не применяется	2	0,5	Не применяется
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Не применяется	Шт.	Литр	Не применяется

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс физических активов	Идентифицирует ассоциированный класс физических активов или множество классов физических активов из спецификации конкретного сегмента	Полировальная машина	Моментный ключ	GCMS (газовый хроматографический масс-спектрометр)	IBC (промежуточная бестарная емкость)
Физический актив	Идентифицирует ассоциированный физический актив или множество физических активов из спецификации конкретного сегмента	20090121	Ключ с крутящим моментом 100 Н·м	Модель спектрометра GCMS100	Модель бестарной емкости (промежуточная бестарная емкость-SS-5K)
Описание	Содержит дополнительную информацию и описания спецификации физического актива	Инструмент полирования	Ключ, используемый для работы с различными крутящими моментами	Используется для измерения содержания летучих веществ	Емкость 5000 фт из нержавеющей стали
Использование физического актива	Определяет ожидаемый эффект класса физических активов или отдельного физического актива	Полирование	Ключ для правильной затяжки крышки двигателя	Проведение анализов с помощью газовой хроматографии	Технологическая подготовка сырьевого материала
Количество	Содержит описание количества необходимых ресурсов физического актива для родительского сегмента, при наличии	1,25	2	1	5000
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Минут/компонент	Шт.	Шт.	Шт.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства физического актива или свойства класса физических активов для конкретного сегмента	Тип инструмента полирования	Диапазон крутящих моментов	Минимально определяемая концентрация	Тип открытия
Описание	Содержит дополнительную информацию и описания определения свойства спецификации физического актива	Инструмент влажного полирования, необходимый для тонкой полировки	Номинальный минимальный и максимальный крутящий моменты	Чувствительность детектора	Открывание верхней затычки
Значение	Значение, множество значений, диапазон значений свойств, например влажный, сухой	Влажный	10 - 80	< 1	Верхняя затычка
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Фунтов, футов	Миллионная доля	(не применяется)
Количество	Содержит описание количества ресурсов физического актива, необходимого для родительского сегмента, при наличии	0,10	1	1	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Минут/компонент	Шт.	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс материалов	Идентифицирует ассоциированный класс материалов или множество классов материалов из спецификации конкретного сегмента <*>	Абразивный материал	Рабочее колесо	Эталонный газ	Затычка
Определение материала	Идентифицирует ассоциированное определение материала или множество определений материала из спецификации конкретного сегмента <*>	Абразив "крокус"	Подсборка "мотор-рабочее колесо"	Закись азота, 10 миллионных долей	Затычка 2"
Описание	Содержит дополнительную информацию и описания спецификации материала	Полировочный материал для изделия экспортного качества	Сменное рабочее колесо	Калибровочный газ	Затычка из нержавеющей стали 4x2 304
Использование материала	Определяет порядок использования материала: использованный материал, изготовленный материал, расходуемый материал	Расходуемый	Расходуемый	Расходуемый	Расходуемый
Количество	Содержит описание количества материальных ресурсов, необходимого для родительского сегмента, при его наличии	10	1	1,5	1
Единица измерения количества	Единица измерения ассоциированного значения свойства, при наличии	г/компонент	Шт.	Литр	Шт.
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
<*> Обычно указывается либо класс материалов, либо определение материала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства материала для конкретного сегмента	Крупность шлифовального порошка	Шаг резьбы	Беспримесность	Конструкционный материал
Описание	Содержит дополнительную информацию и описания свойства спецификации материала	Мера крупности шлифовального порошка, необходимого для полировки изделия экспортного качества	% соотношения длины лезвия и угла прогрессии	Концентрация эталонного газа	Знак системы сертификации
Значение	Значение, множество значений, диапазон значений ассоциированного свойства	{1300 ... 1500}	16 - 21	+/- 500	Нержавеющая сталь 304
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Номер шлифовального порошка	Шаг резьбы	Частиц на миллиард	Разряд
Количество	Содержит описание количества материальных ресурсов, необходимых для родительского сегмента, при наличии	5	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного значения свойства, при наличии	г/компонент	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация уникальной реализации зависимости сегмента операции	PSD001	34	A35	PSA-I-5563
Описание	Содержит дополнительную информацию и описания определения зависимости сегмента операции для конкретного сегмента	Определяет порядок пошаговой мойки изделия в ходе сборки сегмента изделия	Определяет порядок замены рабочего колеса	Определяет порядок отбора проб	Определяет порядок герметизации промежуточного бестарного контейнера (промежуточной бестарной емкости)
Тип зависимости	Определяет ограничения зависимости выполнения одного сегмента работ от выполнения другого сегмента работ	Кислота добавляется не позже, чем через время T (временной фактор) после полного окончания реакции	Разборка начинается после полного завершения сегментов работ по блокировке и маркировке	Калибровочный газ пускается через X минут после окончания продувки	Затычку вставляют и закрепляют после полного заполнения промежуточной бестарной емкости
Фактор зависимости	Фактор, используемый зависимостью	25	<True, False> (истина, ложь>)	50	<True, False> (истина, ложь>)
Единица измерения	Единица измерения фактора зависимости, если определена	Минута	Булевское значение	Минута	Булевское значение

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения

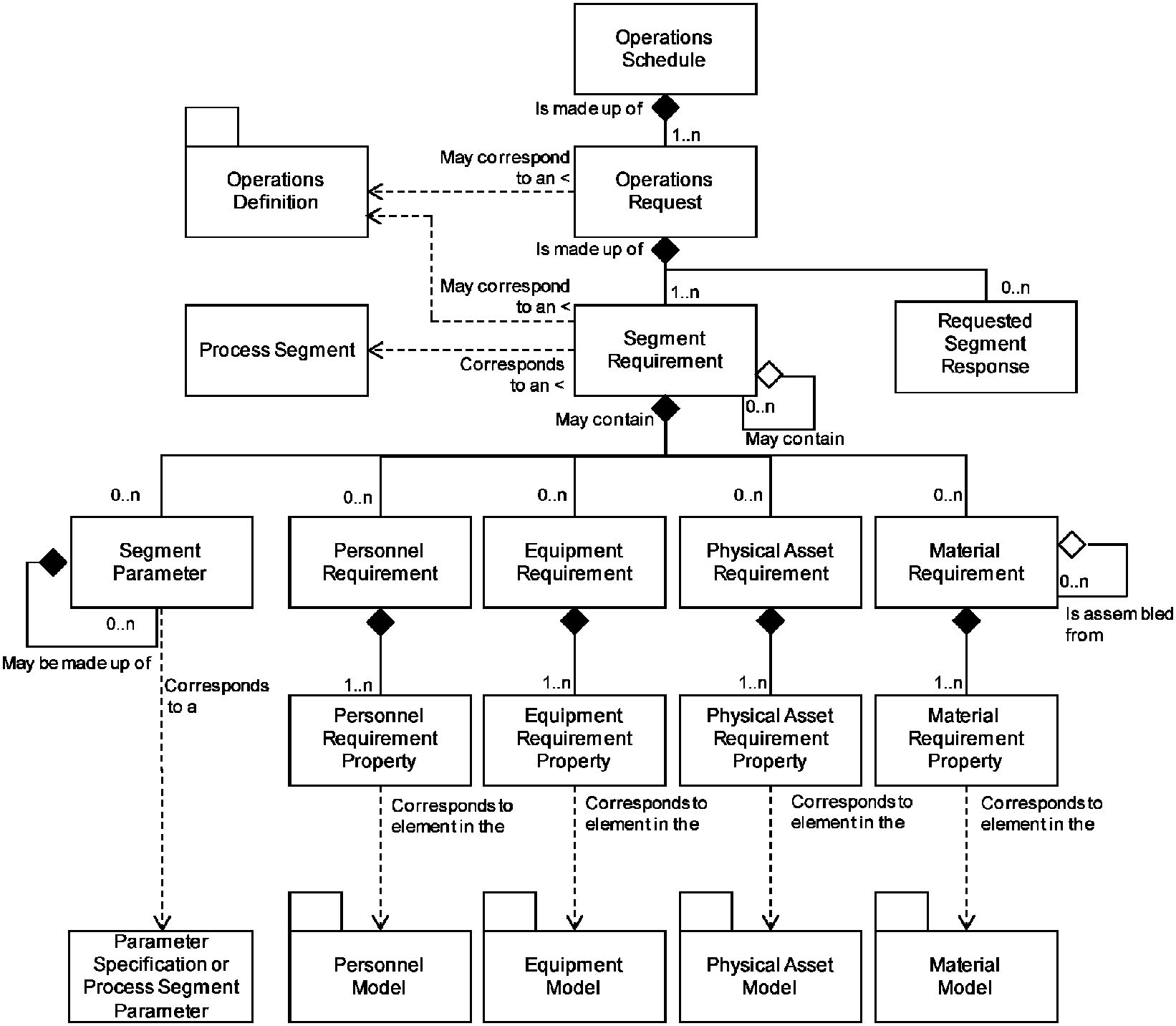

ID	Уникальная идентификация календарного плана операции. Она может включать идентификацию версии (пересмотра). Если необходима идентификация календарного плана операции, то данный идентификатор должен использоваться и в других частях модели	PMMFUF	MWOIDND	QNFKVUV	IECBDU
Описание	Содержит дополнительную информацию и описания календарного плана операции	Календарный план производства изделия	Ежедневное планируемое техническое обслуживание	Календарный план тестирования сырьевых материалов изделия	Календарный план технологической подготовки сырьевых материалов изделия
Тип операции	Описывает категорию операции. Необходимый атрибут Определенные значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное снабжение, Смешанное значение. "Смешанное значение" используется, если календарный план операции содержит несколько типов запросов операции (требований к сегменту)	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Время начала	Время начала действия ассоциированного календарного плана операции, при его наличии	10-28-2006	10-27-2006	10-28-2006	10-28-2006
Время окончания	Время окончания действия ассоциированного календарного плана операции, при его наличии	10-30-2006	10-31-2006	10-30-2006	10-30-2006
Опубликованная дата	Дата и время публикации (разработки) календарного плана операции	10-17-2006 18:30 по всемирному скоординированному времени (UTC)	10-17-2006 18:30 UTC	10-17-2006 18:30 UTC	10-17-2006 18:30 UTC
Область применения иерархии	Идентифицирует, подходит ли данная обмениваемая информация для используемой иерархии ролевого оборудования	Восточное крыло (область)/Производственная линия #2 (рабочий центр)	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка N 4 приемного терминала	Склад B
Состояние календарного плана	Указывает на состояние календарного плана операции. Определенные значения: Прогноз, Выпущен. Прогноз - Требования еще не сформулированы окончательно. Пример - Это может быть календарный план, являющийся оценкой будущего календарного плана для долгосрочного планирования. План имеет статус "Выпущен", если он утвержден и выпущен в производство. Выпущен - Требования сформулированы окончательно и выпущены в производство	Выпущен	Прогноз	Выпущен	Выпущен
Примечание - Запрос Сегмента MIMOSA на выполнение работ или Запрос Актива на выполнение работ - эквивалентны запросу операции для оборудования или физического актива. Таблица Запрос выполнения работ эквивалентна Календарному плану операции.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация запроса операции. Если запрос операции необходимо идентифицировать, то данный идентификатор должен быть использован и в других частях модели	1001091	59328AC8	E938723	KIT493
Описание	Содержит дополнительную информацию и описания запроса операции	Запрос операции для изделий экспортного качества на 29 октября 1999	Ежедневный запрос на техническое обслуживание	Проверка входных материалов	Набор инструментов для подготовки производства
Тип операции	Описывает категорию операции. Требуемый атрибут Определенные значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное снабжение, Смешанное значение. "Смешанное значение" используется, если запрос операции содержит несколько типов запросов операции	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Время начала	Время начала операции, при наличии	1999-10-27 8:00 UTC	10-28-2006 2:00 UTC	10-28-2006 4:00 UTC	10-28-2006 2:00 UTC
Время окончания	Время завершения операции, при наличии	1999-10-27 17:00 UTC	10-28-2006 2:30 UTC	10-28-2006 4:30 UTC	10-28-2006 4:00 UTC
Приоритет	Приоритет запроса, при наличии	Наивысший	1	B	Высокий
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Производственная линия #2 Восточного крыла	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка 4 приемного терминала	Склад B
Идентификатор определения операции	Идентифицирует ассоциированное использованное определение операции, при наличии	Изделие экспортного качества	Ежедневная процедура технического обслуживания станка с ЧПУ	T48323	Ведомость (номенклатура) материалов для изделия экспортного качества
Состояние запроса	Указывает состояние запроса операции. Определенные значения: Прогноз, Выпущен. Прогноз - Производственные требования не сформулированы. Выпущен - Производственные требования сформулированы	Выпущен	Прогноз	Выпущен	Выпущен

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация требования к сегменту внутри области применения запроса операции	A6646	KU492	48283	4883DV
Описание	Содержит дополнительную информацию и описания требования к сегменту	Сегмент полирования, содержащий спецификации персонала, материала и оборудования	Тестовая программа верификации координат X - Y процесса калибровки	Верификация размеров запасов	Стадии отбора части продукции со склада, маркировки и продвижения
Тип операции	Описывает категорию операции. Необходимый атрибут. Определенные значения: Производство, Техническое обслуживание, Обеспечение качества, Материально-производственное снабжение, Смешанное значение	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Сегмент	Идентификация сегмента, ассоциированного с требованиями к данному сегменту работ, при наличии	Сегмент полировки	Выполнение теста для координат X - Y	RMT38283	Сегмент выпуска фиктивных векселей
Самое раннее время начала	Ожидаемое самое раннее время начала действия данных требований к сегменту, при наличии	10-28-2006 4:00 UTC	10-28-2006 2:00 UTC	10-28-2006 4:00 UTC	10-28-2006 4:00 UTC
Самое позднее время окончания	Ожидаемое самое позднее время окончания действия данного требования к сегменту, при наличии	10-28-2006 10:00 UTC	10-28-2006 2:15 UTC	10-28-2006 4:30 UTC	10-28-2006 6:30 UTC
Продолжительность	Ожидаемая продолжительность действия настоящего требования к сегменту, при наличии. Отметим, что данная продолжительность должна соответствовать продолжительности ассоциированного сегмента	15	4	0,5	2,5
Единица измерения продолжительности	Единица измерения продолжительности, при наличии	Минуты	Минуты	Часы	Часы
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Производственная линия #2 восточного крыла	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка 4 приемного терминала	Склад B
Идентификатор определения операции	Идентифицирует используемое ассоциированное определение операции, при наличии	Изделие экспортного качества	Ежедневная процедура технического обслуживания станка с ЧПУ	T48323	Ведомость (номенклатура) материалов для изделия экспортного качества
Состояние сегмента	Указывает состояние запроса сегмента Определенные значения: Прогноз, Выпущено. Прогноз - Требование не оформлено. Выпущено - Требование используется в производстве	Выпущено	Прогноз	Выпущено	Выпущено

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация параметра сегмента	Шероховатость поверхности изделия	Допуск на размещение тестового отверстия	Толщина	Проведение технологической подготовки
Описание	Содержит дополнительную информацию и описания параметра сегмента	Приемлемый диапазон шероховатости поверхности изделия	Приемлемый диапазон размещения отверстий	Толщина листов хранения	Осуществление мероприятий по реализации технологической подготовки производства
Значение	Значение, множество значений, диапазон значений рассматриваемого параметра	{80..2500}	+/- 0,01	5	Производственная линия #2 Восточного крыла
Единица измерения значения	Технические единицы измерения рассматриваемого значения, при наличии	Ангстрем	см	мм	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс персонала	Идентифицирует ассоциированный класс персонала или множество классов персонала в части требования для конкретного требования к сегменту	Инструмент полирования изделия	Оператор станка с ЧПУ	Технология обеспечения качества	Рабочий склада
Физическое лицо	Идентифицирует ассоциированное физическое лицо или множество физических лиц в части требования для конкретного требования к сегменту. Обычно рассматривается либо класс персонала, либо физическое лицо, но не оба сразу	Привлекательная молодая женщина	Charlie Goode	(не применяется)	Joe Wurzel - холостяк
Описание	Содержит дополнительную информацию и описания требований к персоналу	Определяет конкретного полировщика, выделенного по конкретному запросу операции.	Прошедший обучение оператор станка с ЧПУ	Специалисты по обеспечению качества, прошедшие специальную подготовку	Физическое лицо для сборки изделия
Использование персонала	Определяет ожидаемый эффект от использования класса персонала или физического лица	Выделен	Сертифицирован	Сертифицирован	Не сертифицирован
Количество	Содержит описание количества необходимого ресурса персонала для родительского сегмента, при наличии. Применимо для каждого элемента множества физических лиц и классов персонала	1	1	1	1
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Эквиваленты полного времени	Эквиваленты полного времени	Эквиваленты полного времени	Эквиваленты полного времени

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства физического лица или свойства класса персонала для конкретного требования к сегменту	Уровень сертификации полировки	Сертификация ежедневного технического обслуживания станка с ЧПУ	Сертификация инспекции запасов приемного терминала	Ботинки с металлическим носком
Описание	Содержит дополнительную информацию и описания определения свойства требования к персоналу	Уровень сертификации производственных навыков полировки, необходимый для пользования инструментом полирования изделия	Требуемый уровень обучения	Текущая сертификация	Требования к средствам индивидуальной защиты PPE
Значение	Значение, множество значений, диапазон значений свойств, например, ученик, механик, специалист	Механик	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)	<True, False> (<истина, ложь>)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Булевское значение	Булевское значение	Булевское значение
Количество	Содержит описание необходимого количества свойства для родительского требования к персоналу, при наличии	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	(не применяется)	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс оборудования	Идентифицирует ассоциированный класс оборудования или множество классов оборудования в части требования для конкретного требования к сегменту	Машина полировки изделия	Вертикально-сверлильный станок с ЧПУ	Микрометр	Сканер штрих-кода
Оборудование	Идентифицирует ассоциированный набор оборудования в части требования к оборудованию для конкретного требования к сегменту. Обычно указываются либо класс оборудования, либо просто оборудование, но не оба сразу	WPM-19	DP-1	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описание требования к оборудованию	Описывает конкретную машину для использования по данному запросу операции	Автоматический вертикально-сверлильный станок	Измерительный инструмент	Сканер штрих-кода на складе
Используемое оборудование	Определяет ожидаемый эффект от использования класса оборудования или просто оборудования	Производство	Ремонт	Тестирование	Транспортирование
Количество	Содержит описание количества необходимых ресурсов оборудования для родительского сегмента, при наличии. Применимо для каждого элемента набора оборудования или класса оборудования	1	1	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Узел	Машина	Инструмент	Инструмент
Уровень оборудования	Определение уровня ассоциированного элемента модели оборудования. Например: предприятие, сайт, область, узел, модуль оборудования, модуль управления	Производственная линия	Рабочий центр	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства оборудования или свойства класса оборудования для конкретного требования к сегменту	Тип инструмента полирования	Выбег шпинделя	Определение шкалы	Переносное устройство со светодиодами
Описание	Содержит дополнительную информацию и описания определения свойства требования к оборудованию	Инструмент полирования, необходимый для выполнения запроса операции	Максимально допустимый выбег шпинделя	Единица измерения	Описание типа
Значение	Значение, множество значений, диапазон значений ассоциированных свойств, например влажный, сухой	Сухой	Менее 0,00008	Метрический	<True, False> (<истина, ложь>)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Дюйм	(не применяется)	Булевское значение
Количество	Содержит описание количества свойства оборудования, необходимого для обеспечения требований к родительскому оборудованию, при наличии	1	(не применяется)	1	1
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Единицы	(не применяется)	Шт.	Шт.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс физических активов	Идентифицирует ассоциированную модель физического актива или множество моделей физического актива в части требования для конкретного требования к сегменту	(не применяется)	Вертикально-сверлильный станок с ЧПУ модели 105 XYZ Corp	(не применяется)	(не применяется)
Физический актив	Идентифицирует ассоциированный физический актив или множество требований к физическому активу в части конкретного требования к сегменту. Обычно указывается либо физический актив, либо класс физических активов, но не оба сразу	(не применяется)	Серийный номер #: 5563442 Идентификатор актива 44Q56W	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания требований к физическому активу	(не применяется)	Вертикально-сверлильный станок марки Cameroon	(не применяется)	(не применяется)
Использование физического актива	Определяет ожидаемый эффект от использования класса физических активов или физических активов	(не применяется)	Калибровка	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов оборудования, необходимых для родительского сегмента, при наличии. Применим для каждого элемента набора физических активов или класса физических активов	(не применяется)	1	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	(не применяется)	Станок	(не применяется)	(не применяется)
Уровень оборудования	Определение уровня ассоциированного элемента в иерархии моделей физического актива	(не применяется)	Рабочий центр	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства оборудования или свойства класса оборудования для конкретного требования к сегменту	(не применяется)	Повторяемость	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства требования к оборудованию	(не применяется)	Точность сверления	(не применяется)	(не применяется)
Значение	Значение, множество значений, диапазон значений ассоциированного свойства, например влажный, сухой	(не применяется)	0,0002	(не применяется)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Дюйм	(не применяется)	(не применяется)
Количество	Содержит описание количества свойства физического актива, необходимого для родительского физического актива, при наличии	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	(не применяется)	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс материалов	Идентифицирует ассоциированный класс материалов или множество классов материалов для формулировки конкретного требования к сегменту <*>	Изделия	Алюминий	Изделия	Болт
Определение материала	Идентифицирует ассоциированное определение материала или множество определений материала для формулировки конкретного требования к сегменту <*>	Изделие экспортного качества	Алюминиевый лист	Изделие экспортного качества	Болт 10 мм
Партия материала	Идентифицирует ассоциированную партию материала или множество партий материала для формулировки конкретного требования к сегменту <*>	BWLOT-2282	DW94	BWLOT-2282	4823
Подпартия материала	Идентифицирует ассоциированную подпартию материала или множество подпартий материала для формулировки конкретного требования к сегменту <*>	BWLOT-2282-A	(не применяется)	(не применяется)	A
Описание	Содержит дополнительную информацию и описания определения требования к материалу	Главный сегмент - число изделий в производстве	Заготовка листа для теста	Материал для проверки/теста - выбирается случайно из производственной партии	Болт экспортного качества
Использование материала	Идентифицирует порядок использования материала	Израсходованный	Израсходованный	Инспекция	Потребляемый
Размещение места хранения	Идентифицирует планируемое размещение материала, при наличии	Запасы готовой продукции	Полка 11	Запасы готовой продукции	Склад B, Бункер 42
Количество	Содержит описание количества используемого материала, при наличии. Применимо для каждого элемента партии материала, определения материала, класса материалов	1500	1	1	4
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Узел	Лист	Каждый	Каждый
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
<*> Обычно указывается либо класс материалов, либо определение материала, либо партия (подпартия материала).

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства материала или свойства класса материалов для формулировки конкретного требования к сегменту	Цвет	Размер	OD (по внешнему диаметру)	MOC (знак системы сертификации)
Описание	Содержит дополнительную информацию и описания определения свойства требования к изготовленному материалу	Содержит описание цвета для данного конкретного запроса операции (в сегменте полировки)	Размер, необходимый для калибровочного теста	Наружный диаметр	Материал конструкции
Значение	Значение, множество значений, диапазон значений ассоциированного свойства, например, красный, оранжевый, желтый, зеленый, синий, индиго, фиолетовый	Красный	3x5	3,257	Нержавеющая сталь 304
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Фут	См	(не применяется)
Количество	Содержит описание количества изготовленного материала, при наличии	100	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Узел	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация производственных показателей операции. Может включать идентификацию версии и пересмотра. Если производственные показатели операции необходимо идентифицировать, то данный идентификатор должен использоваться и в других частях модели	1999-10-27-A15	20061027M0 4	20061027 M04	20061027 M04
Описание	Содержит дополнительную информацию и описания производственных показателей операции	Отчет о выполнении календарного плана операции, составленный на основе производственных показателей операции по состоянию на Октябрь 27, 1999	Сообщение о производственных показателях технического обслуживания	(не применяется)	(не применяется)
Тип операции	Описывает категорию операции. Необходимые атрибуты Определенные значения: производство, техническое обслуживание, обеспечение качества, материально-производственное снабжение, смешанное значение. "Смешанное значение" используется, если производственные показатели операции содержат несколько категорий отклика операции (сегмента)	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Календарный план операции	Идентификация ассоциированного календарного плана операции, при наличии	1999-10-27-A15	MWOIDND	QTECT55	MOVE99
Время начала	Время начала отсчета ассоциированных производственных показателей операции, при наличии	10-28-1999	10-28-2006 2:00 UTC	10-28-2006 2:00 UTC	10-28-2006 2:00 UTC
Время окончания	Время окончания отсчета ассоциированных производственных показателей операции, при наличии	10-30-1999	10-28-2006 2:30 UTC	10-28-2006 2:30 UTC	10-28-2006 2:30 UTC
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Производственная линия #2 Восточного крыла	Станок с ЧПУ Идентификатор актива 13465	(не применяется)	(не применяется)
Состояние производственных показателей	Указывает состояние производственных показателей операции. Возможные значения: "готов", "завершен", "отказ выполнения", "удержание"	Готов	Завершен	Удержание	Отказ выполнения
Дата опубликования	Дата и время опубликования или регистрации производственных показателей операции	10-27-1999 13:42 EST	10-28-2006 11:00 UTC	10-28-2006 11:00 UTC	10-28-2006 11:00 UTC

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация внутри ассоциированного отклика операции. Если отклик операции необходимо идентифицировать, то данный идентификатор должен быть использован и в других частях модели	1001091	8490234	E938723	KPP84022
Описание	Содержит дополнительную информацию и описания отклика операции	Фактическое состояние на июль	Тестовая программа верификации X - Y координат калибровки	Верификация размеров запасов	Отбор частей со склада, маркировка, выполнение мероприятий по реализации технологической подготовки производства
Тип операции	Описывает категорию операции. Необходимые атрибуты Определенные значения: производство, техническое обслуживание, обеспечение качества, материально-производственное снабжение, смешанное значение. "Смешанное значение" используется, если отклик операции содержит несколько категорий отклика сегмента	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Запрос операции	Идентификация ассоциированного запроса операции, при наличии	1001091	59328AC8	E938723	KIT493
Время начала	Время начала регистрации отклика операции	1999-10-27 8:33 UTC	10-28-2006 2:00 UTC	10-28-2006 4:00 UTC	10-28-2006 3:30 UTC
Время окончания	Время окончания регистрации отклика операции	1999-10-27 16:55 UTC	10-28-2006 2:30 UTC	10-28-2006 4:45 UTC	10-28-2006 5:00 UTC
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Производственная линия #2, восточное крыло	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка N 4 приемного терминала	Склад B
Идентификатор определения операции	Идентифицирует используемое ассоциированное определение операции, при наличии	Изделие V02 экспортного качества	Процедура ежедневного технического обслуживания станка с ЧПУ	T48340 v1.2	Ведомость (номенклатура) материалов изделия экспортного качества
Состояние отклика	Указывает состояние отклика операции. Возможные значения: "готов", "завершен", "отказ выполнения", "удержание"	Готов	Завершен	Удержание	Отказ выполнения

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникально идентифицирует реализацию выполненного сегмента процесса. Примечание - Один и тот же сегмент процесса может быть ссылочным (на него могут приводиться ссылки) несколько раз в отклике сегмента	A54-1	KU492-SP	48283-SR	44828377 37883829
Описание	Содержит дополнительную информацию и описания отклика сегмента	Главный сегмент, содержащий фактические параметры изготовленного материала	Тестовая программа верификации X - Y координат в ходе калибровки	Верификация размеров запаса	Отбор частей со склада, маркировка, выполнение мероприятий по реализации технологической подготовки производства
Тип операции	Описывает категорию операции. Необходимый атрибут. Определенные значения: производство, техническое обслуживание, обеспечение качества, материально-производственное снабжение, смешанное значение	Производство	Техническое обслуживание	Обеспечение качества	Материально-производственное снабжение
Сегмент процесса	Идентификация сегмента процесса, ассоциированного с откликом сегмента	Главный сегмент	Выполнение X - Y теста	RMT38283	Сегмент выпуска фиктивных векселей
Фактическое время начала	Фактическое время начала настоящего отклика сегмента	1999-10-27 8:33 UTC	10-28-2006 2:00 UTC	10-28-2006 4:00 UTC	10-28-2006 4:00 UTC
Фактическое время окончания	Фактическое время окончания настоящего отклика сегмента	1999-10-27 16:55 UTC	10-28-2006 2:30 UTC	10-28-2006 4:30 UTC	10-28-2006 6:30 UTC
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования	Производственная линия #2 восточное крыло	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка N 4 приемного терминала	Склад B
Идентификатор определения операции	Идентифицирует используемое ассоциированное определение операции, при наличии	Изделие V02 экспортного качества	Ежедневная процедура технического обслуживания станка с ЧПУ	T48340 v1.2	Ведомость (номенклатура) материалов для изделия экспортного качества
Состояние сегмента	Указывает состояние отклика операции. Возможные значения: "готов", "завершен", "отказ выполнения", "удержание"	Готов	Завершен	Удержание	Отказ выполнения

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация данных сегмента	Тактовая частота изделия	Комментарий	Толщина	Размещение
Описание	Содержит дополнительную информацию и описания данных сегмента	Определяет среднюю измеренную тактовую частоту изготовленного изделия	Комментарий технического обслуживания	Фактическое измерение	Фактическое размещение набора инструментов
Значение	Значение или множество значений сущности segment data	233	Лист получил дефект в первом тесте. Во втором тесте все нормально	6	Производственная линия #2 восточного крыла
Единица измерения значения	Техническая единица измерения значения величины, при наличии	МГц	(не применяется)	мм	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс персонала	Идентифицирует ассоциированный класс персонала или набор классов персонала, фактически используемых для конкретного отклика сегмента	Инструмент полирования изделия	Оператор станка с ЧПУ	(не применяется)	Рабочий склада
Физическое лицо	Идентифицирует ассоциированное физическое лицо или множество физических лиц, фактически используемых для конкретного отклика сегмента. Обычно указывают либо класс персонала, либо физическое лицо, но не оба вместе	Привлекательная молодая женщина	(не применяется)	261343	Sara Feye
Описание	Содержит дополнительную информацию и описания фактического персонала	Определяет конкретного оператора-полировщика, использованного по запросу операции	Прошедший обучение оператор станка с ЧПУ	Квалифицированный персонал, прошедший обучение по инспектированию запасов	Физическое лицо, занимающееся сборкой
Использование персонала	Определяет порядок использования класса персонала или физического лица	Выделен	Сертифицирован	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов персонала, использованных в родительском сегменте, при наличии. Применим для каждого элемента набора физических лиц или классов персонала	1	1	1	1
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Эквиваленты полного времени	Эквиваленты полного времени	Эквиваленты полного времени	Эквиваленты полного времени

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства физического лица или свойства класса персонала для конкретного отклика сегмента	Уровень сертификации полировки	Сертификация ежедневного технического обслуживания станка с ЧПУ	Сертификация инспектирования запасов приемного терминала	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства фактического персонала	Уровень сертификации производственных навыков полировки, фактически используемых при полировке изделия	Требуемый уровень обучения	Текущая сертификация	(не применяется)
Значение	Значение или множество значений ассоциированного свойства. Например: ученик, механик, специалист	Специалист	True (истина)	True (истина)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Булевское значение	Булевское значение	(не применяется)
Количество	Содержит описание количества ресурсов персонала, используемых в родительском сегменте, при наличии	0,25	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Час	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс оборудования	Идентифицирует ассоциированный класс оборудования или множество классов оборудования, фактически используемых для конкретного отклика сегмента	Станок для полировки изделия	Вертикально-сверлильный станок с ЧПУ	(не применяется)	(не применяется)
Оборудование	Идентифицирует ассоциированное оборудование или набор оборудования, фактически используемого для конкретного отклика сегмента. Обычно указывается либо класс оборудования, либо просто оборудование, но не оба сразу	WPM-20	DP-1	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описание фактического оборудования	Содержит описание фактического станка, используемого по данному запросу операции	Автоматический вертикально-сверлильный станок	(не применяется)	(не применяется)
Использование оборудования	Определяет порядок использования класса оборудования или просто оборудования	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов оборудования, использованных в родительском сегменте, при наличии. Применимо для каждого элемента набора оборудования и класса оборудования	0,05	1	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Машино-час	Станок	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства оборудования или свойства класса оборудования для конкретного отклика сегмента	Тип инструмента полирования	Отверстие за границей допуска	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства фактического оборудования	Фактический инструмент полирования, используемый для данного сегмента процесса	Число просверленных отверстий за пределом X - Y допуска	(не применяется)	(не применяется)
Значение	Значение или множество значений ассоциированного свойства. Например влажный, сухой	Сухой	0	(не применяется)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Число отверстий	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов оборудования, использованных в родительском сегменте, при наличии	0,05	2	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Машино-час	Тест	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс физических активов	Идентифицирует ассоциированный класс физических активов или множество классов физических активов, фактически используемых для конкретного отклика сегмента	(не применяется)	Вертикально-сверлильный станок с ЧПУ	(не применяется)	(не применяется)
Физический актив	Идентифицирует ассоциированный физический актив или множество физических активов, фактически используемых для конкретного отклика сегмента. Обычно указывают либо класс физических активов или физический актив, но не оба вместе	(не применяется)	Серийный номер #: 5563442 Идентификатор актива 44Q56W	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания фактического физического актива	(не применяется)	Вертикально-сверлильный станок типа Cameroon	(не применяется)	(не применяется)
Использование физического актива	Определяет порядок использования класса физических активов или просто физического актива. Пример технического обслуживания: отремонтированный, удаленный, замененный, калиброванный, модифицированный/усовершенствованный	(не применяется)	Калиброванный	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов оборудования, используемых в родительском сегменте, при наличии. Применимо для каждого элемента набора оборудования или класса оборудования	(не применяется)	1	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	(не применяется)	Станок	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства физического актива или свойства класса физических активов для конкретного отклика сегмента	Тип инструмента полирования	Повторяемость	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства фактического физического актива	Фактический инструмент полирования, используемый для данного сегмента процесса	Точность сверления	(не применяется)	(не применяется)
Значение	Значение или множество значений ассоциированных свойств. Например: влажный, сухой	Сухой	0,0002	(не применяется)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Дюйм	(не применяется)	(не применяется)
Количество	Содержит описание количества ресурсов физического актива, используемого в родительском сегменте, при наличии	0,05	2	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Машино-час	Тест	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс материалов	Идентифицирует ассоциированный класс материалов или множество классов материалов, фактически изготовленных для конкретного отклика сегмента <*>	Изделия	Алюминий	(не применяется)	Болт
Определение материала	Идентифицирует ассоциированное определение материала или множество определений материала, фактически изготовленного для конкретного отклика сегмента <*>	Изделие экспортного качества	Алюминиевый лист	(не применяется)	10 мм болт
Партия материала	Идентифицирует ассоциированную партию материала или множество партий материала, фактически изготовленного для конкретного отклика сегмента <*>	BWLOT-2282	DW94	(не применяется)	4857
Подпартия материала	Идентифицирует ассоциированную подпартию материала или множество подпартий материала, фактически изготовленного для конкретного отклика сегмента <*>	BWLOT-2282-A	DW94-3	(не применяется)	4857F
Описание	Содержит дополнительную информацию и описания фактически изготовленного материала	Главный сегмент - число фактически изготовленных изделий	Заготовка листа для теста	(не применяется)	Болт экспортного качества
Использование материала	Идентифицирует порядок использования материала. Определенные значения для производственных операций: расходуемый, израсходованный, изготовленный. Определенные значения для операций технического обслуживания: расходуемый, замененный актив, заменяемый актив. Определенные значения для операций обеспечения качества: расходуемый, пробный, возвратная проба. Определенные значения для операций материально-технического снабжения: расходуемый, носитель, возвратный носитель	Изготовленный	Израсходованный	(не применяется)	Израсходованный
Размещение места хранения	Идентифицирует фактическое размещение изготовленного материала, при наличии	Запасы готовой продукции	Полка 11	(не применяется)	Склад B, бункер 42
Количество	Содержит описание количества изготовленного материала родительским сегментом. Применимо для каждого элемента партии материала, набора определений материала, класса материалов	1498	2	(не применяется)	4
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Узел	Лист	(не применяется)	Шт.
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
<*> Обычно указывается либо класс материалов, либо определение материала, либо партия материала, либо подпартия материала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация ассоциированного свойства материала или свойства класса материала для конкретного отклика сегмента	Цвет	Размер	(не применяется)	MOC (знак системы сертификации)
Описание	Содержит дополнительную информацию и описания определения свойства фактического изготовленного материала	Определяет фактически изготовленный цвет в сегменте полировки	Размер, необходимый для калибровочного теста	(не применяется)	Материал конструкции
Значение	Значение или множество значений ассоциированных свойств. Например: красный, оранжевый, желтый, зеленый, синий, индиго, фиолетовый	Красный	3x5	(не применяется)	Нержавеющая сталь 316
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Цвет	Фут	(не применяется)	(не применяется)
Количество	Содержит описание количества материала, изготовленного родительским сегментом. Применимо для каждого элемента партии материала, набора определений материала, класса материалов	1002	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Идентифицирует единицу измерения количества, при наличии	Узел	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Определяет уникальную реализацию возможностей операции для указанного элемента модели иерархии оборудования (предприятие, производственный объект, область, рабочий центр или рабочий узел)	1999/12/30-HPC52	84818343DF	4737845	EDIDCUIU E
Описание	Содержит дополнительную информацию и описания определения возможностей операции	Однодневные возможности операции для Boston Widget Company	Недельные возможности технического обслуживания	Тест поступающего материала	Проверка складского инвентаря
Типы возможностей	Типы возможностей: используемые, неиспользуемые, общие, имеющиеся, недостижимые, задействованные	Имеющиеся	Задействованные	Имеющиеся	Недостижимые
Причина	Определяет причину типа возможностей. Пример 1 - Если задействованные, то задействованные для производства или для технического обслуживания, если отсутствующие, то причина недоступности. Пример 2 - Если неиспользуемая возможность, то причина неиспользования данной возможности (например, конкретный отказ оборудования, неприемлемое качество продукта)	Имеющиеся для выполнения работ	Календарная калибровка	Имеющиеся для проверочного контроля	Для оценки инвентарного цикла
Фактор достоверности	Мера достоверности значения возможности. Пример 3 - Достоверность значения возможности, %	90%	100%	Средняя	2
Время начала	Дата и время начала действия возможности операции	1999-12-29 11:59	10-28-2006 2:00 UTC	10-28-2006 00:00 UTC	10-28-2006 00:00 UTC
Время окончания	Дата и время окончания действия возможности операции	1999-12-30 12:00	10-28-2006 2:15 UTC	10-28-2006 8:00 UTC	10-29-2006 00:00 UTC
Дата опубликования	Дата и время опубликования или регистрации возможности операции	1999-11-03 13:55	10-25-2006 00:00 UTC	10-25-2006 00:00 UTC	10-25-2006 00:00 UTC
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Нуль или несколько возможностей необходимы для идентификации конкретной области применения определения возможностей операции	Boston Widget Company	Станок с ЧПУ Идентификатор актива 13465	Тестовая Ячейка N 4 Приемного терминала	Склад B

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс персонала	Идентифицирует ассоциированный класс персонала для рассматриваемой возможности	Оператор машины сборки изделия	Оператор станка с ЧПУ	Технология обеспечения качества изделий	(не применяется)
Физическое лицо	Идентифицирует ассоциированное физическое лицо для заданной возможности	SSN 999-55-1212	Charlie Goode	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения возможностей персонала	Доступность оператора станка изготовления изделия в канун Нового 2000 года	Прошедший обучение оператор станка с ЧПУ	Персонал контроля качества, прошедший обучение по проверке производственных запасов	(не применяется)
Тип возможностей	Типы возможностей: использованные, неиспользованные, общие, имеющиеся, недостижимые, задействованные	Имеющиеся	Задействованные	Имеющиеся	(не применяется)
Причина	Определяет причину типа возможностей	Имеется для выполнения работ	Календарная калибровка	Имеется для внешних проверок	(не применяется)
Фактор достоверности	Мера степени достоверности значения возможности	90%	100%	100%	(не применяется)
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Если опущена, то данная возможность ассоциируется с областью применения родительской иерархии возможностей операции. Нуль или несколько элементов необходимы для идентификации конкретной области применения определения возможностей операции	Рабочее предприятие южного побережья	Станок с ЧПУ. Идентификатор актива 13465	Тестовая ячейка N 4, приемный терминал	(не применяется)
Использование персонала	Определяет эффективность использования возможностей класса персонала или физического лица	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Время начала	Время начала, ассоциированное с возможностью персонала. Если опущено, то данная возможность ассоциируется со временем начала родительской возможности операции	1999-12-30 11:59	10-28-2006 2:00 UTC	10-28-2006 00:00 UTC	(не применяется)
Время окончания	Время окончания, ассоциированное с возможностью персонала. Если опущено, то данная возможность ассоциируется со временем окончания родительской возможности операции	2000-01-01 12:00	10-28-2006 2:15 UTC	10-28-2006 8:00 UTC	(не применяется)
Количество	Содержит описание количества определенной возможности персонала, при наличии	48	1	1	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Час	Эквивалент полного времени	Эквивалент полного времени	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства физического лица или свойства класса персонала	Сертифицированная упаковочная машина	Сертификация ежедневного технического обслуживания станка с ЧПУ	Сертификация проверки запасов приемного терминала	(не применяется)
Описание	Содержит дополнительную информацию и описание определения свойства возможностей персонала	Уровень сертификации оператора упаковочной машины	Требуемый уровень обучения	Текущая сертификация	(не применяется)
Значение	Значение, множество значений, диапазон значений свойств	Механик	True (истина)	True (истина)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	(не применяется)	Булевское значение	Булевское значение	(не применяется)
Количество	Содержит описание количества определенных возможностей персонала, при наличии	16	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества	Час	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс оборудования	Идентифицирует ассоциированный класс оборудования для заданной возможности.	Токарный станок для изготовления изделия	Вертикально-сверлильный станок с ЧПУ	Микрометр	(не применяется)
Оборудование	Идентифицирует ассоциированную возможность оборудования	Токарный станок 15	DP-1	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения возможностей оборудования	Доступность токарного станка для изготовления изделия в канун Нового 2000 года	Автоматический вертикально-сверлильный станок	Измерительный инструмент	(не применяется)
Тип возможностей	Типы возможностей: использованные, неиспользованные, общие, имеющиеся, недостижимые, задействованные	Недостижимые	Задействованные	Имеющиеся	(не применяется)
Причина	Определяет причину для типа возможностей	Вследствие несоответствия требованиям Y2K	Календарная калибровка	Доступен для измерения	(не применяется)
Фактор достоверности	Мера степени достоверности значения возможности	90%	100%	100%	(не применяется)
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Если опущена, то данная возможность ассоциируется с областью применения родительской иерархии возможностей операции. Нуль или несколько элементов необходимы для идентификации конкретной области применения определения возможностей операции	Рабочее предприятие Южного побережья	Станок с ЧПУ идентификатор актива 13465	Тестовая ячейка N 4 приемного терминала	(не применяется)
Использование оборудования	Определяет ожидаемый порядок использования возможностей класса оборудования или собственно оборудования	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Время начала	Время начала, ассоциированное с возможностью оборудования. Если опущено, то данная возможность ассоциируется со временем начала действия родительской возможности операции	1999-12-30 11:59	10-28-2006 2:00 UTC	10-28-2006 00:00 UTC	(не применяется)
Время окончания	Время окончания действия ассоциированной возможности оборудования. Если опущено, то данная возможность ассоциируется со временем окончания действия родительской возможности операции	2000-01-01 12:00	10-28-2006 2:15 UTC	10-28-2006 8:00 UTC	(не применяется)
Количество	Содержит описание количества определенной возможности оборудования, при наличии	48	1	1	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Час	Станок	Инструмент	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства оборудования или свойства класса оборудования	Объем	Выбег шпинделя	Определение шкалы	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства возможностей оборудования	Мера объема оборудования	Максимально допустимый выбег шпинделя	Единицы измерения	(не применяется)
Значение	Значение, множество значений, диапазон значений свойств	10000	Менее чем 0,00008	Метрическое	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Литр	Дюйм	(не применяется)	(не применяется)
Количество	Содержит описание количества определенной возможности оборудования, при наличии	12	(не применяется)	1	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества	Час	(не применяется)	Каждый	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс физических активов	Идентифицирует ассоциированный класс физических активов для данной возможности	Токарный станок Jones Model 23	Вертикально-сверлильный станок с ЧПУ, модель 105, XYZ Corp	(не применяется)	(не применяется)
Физический актив	Идентифицирует ассоциированные возможности физического актива	Станок #99298	Серийный N #: 5563442 Идентификатор актива 44Q56W	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения возможностей физического актива	Доступность токарного станка для изготовления изделия в канун Нового 2000 года	Вертикально-сверлильный станок Cameroon	(не применяется)	(не применяется)
Тип возможностей	Типы возможностей: Использованная, Неиспользуемая, Общая, Имеющиеся, Недостижимые, Задействованные	Недостижимые	Задействованные	(не применяется)	(не применяется)
Причина	Определяет причину для типа возможностей	Несоответствие требованиям Y2K	Календарная калибровка	(не применяется)	(не применяется)
Фактор достоверности	Мера степени достоверности значения возможности	90%	100%	(не применяется)	(не применяется)
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Если опущена, то данная возможность ассоциируется с областью применения родительской иерархии возможностей операции. Нуль или несколько элементов необходимы для идентификации конкретной области применения определения возможностей операции	Рабочее предприятие южного побережья	Станок с ЧПУ Идентификатор актива 13465	(не применяется)	(не применяется)
Использование физического актива	Определяет ожидаемый порядок использования возможностей класса физических активов или отдельного физического актива	(не применяется)	(не применяется)	(не применяется)	(не применяется)
Время начала	Время начала, ассоциированное с возможностью физического актива. Если опущено, то данная возможность ассоциируется со временем начала действия родительских возможностей операции	1999-12-30 11:59	10-28-2006 2:00 UTC	(не применяется)	(не применяется)
Время окончания	Время окончания ассоциируется с возможностью физического актива. Если опущено, то данная возможность ассоциируется со временем окончания действия родительской возможности операции	2000-01-01 12:00	10-28-2006 2:15 UTC	(не применяется)	(не применяется)
Количество	Содержит описание количества определенной возможности физического актива, при наличии	48	1	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества, при наличии	Час	Станок	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства ассоциированного свойства физического актива или свойства класса физических активов	Объем	Повторяемость	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства возможностей физического актива	Мера объема оборудования.	Точность сверления	(не применяется)	(не применяется)
Значение	Значение, множество значений, диапазон значений свойств	10000	0,0002	(не применяется)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	Литр	Дюйм	(не применяется)	(не применяется)
Количество	Содержит описание количества определенной возможности физического актива, при наличии	12	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества	Час	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
Класс материалов	Идентифицирует ассоциированный класс материалов для данной возможности <*>	Смазочное масло	Алюминий	(не применяется)	(не применяется)
Определение материала	Идентифицирует ассоциированное определение материала для данной возможности <*>	Машинное масло 8999	Алюминиевый лист	(не применяется)	(не применяется)
Партия материала	Идентифицирует ассоциированную партию материала для заданной возможности <*>	8999LU-5G	DW94	(не применяется)	(не применяется)
Подпартия материала	Идентифицирует ассоциированную подпартию материала для данной возможности <*>	8999LU-5G-SL15	(не применяется)	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения возможностей материала	Задействованное смазочное масло в канун Нового 2000 года	Заготовка листа для выполнения испытаний	(не применяется)	(не применяется)
Тип возможностей	Типы возможностей: использованные, неиспользуемые, общие, имеющиеся, недостижимые, задействованные	Задействованные	Задействованные	(не применяется)	(не применяется)
Причина	Определяет причину типа возможностей	Доступно для выполнения работ	Календарная калибровка	(не применяется)	(не применяется)
Фактор достоверности	Мера степени достоверности значения возможности	90%	100%	(не применяется)	(не применяется)
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Если опущена, то данная возможность ассоциируется с областью применения родительской иерархии возможностей операции. Нуль или несколько элементов необходимы для идентификации конкретной области применения определения возможностей операции	Рабочая линия N 15	Станок с ЧПУ Идентификатор актива 13465	(не применяется)	(не применяется)
Использование материала	Определяет ожидаемый порядок использования возможностей материала. Например: израсходованный, изготовленный, расходуемый	Израсходованный	Задействованный	(не применяется)	(не применяется)
Время начала	Время начала, ассоциированное с возможностью материала. Если опущено, то данная возможность ассоциируется со временем начала действия родительской возможности операции	1999-12-30 11:59	10-28-2006 2:00 UTC	(не применяется)	(не применяется)
Время окончания	Время окончания, ассоциированное с возможностью материала. Если опущено, то данная возможность ассоциируется со временем окончания действия родительской возможности операции	2000-01-01 12:00	10-28-2006 2:15 UTC	(не применяется)	(не применяется)
Количество	Содержит описание количества определенной возможности материала, при наличии	155	1	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения количества материала, при наличии	Литр	Лист	(не применяется)	(не применяется)
Тип сборки	По выбору: определяется тип сборки. Определенные типы: Физический: компоненты сборки соединены физически или находятся в одной области. Логический: компоненты сборки не обязательно соединены физически или находятся в одной области	Физический	Физический	Логический	Физический
Соотношение сборки	По выбору: определяется тип соотношения. Определенные типы: Постоянное: изделие не предназначено для разборки в производственном процессе. Переходное: временная сборка, используемая в производстве (паллет различных материалов, набор элементов партии)	Постоянное	Переходное	Постоянное	Переходное
<*> Обычно указывается либо класс материалов, либо определение материала, либо партия материала, либо подпартия материала.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Идентификация свойства, ассоциированного свойства материала или свойства класса оборудования	pH	Размер	(не применяется)	(не применяется)
Описание	Содержит дополнительную информацию и описания определения свойства возможностей материала	pH активного ингредиента	Размер, необходимый для калибровочного теста	(не применяется)	(не применяется)
Значение	Значение, множество значений, диапазон значений свойств	6,3	3x5	(не применяется)	(не применяется)
Единица измерения значения	Единица измерения ассоциированного значения свойства, при наличии	pH	Фут	(не применяется)	(не применяется)
Количество	Содержит описание количества определенной возможности материала, при наличии	2567	(не применяется)	(не применяется)	(не применяется)
Единица измерения количества	Единица измерения ассоциированного количества	Килолитр	(не применяется)	(не применяется)	(не применяется)

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Определяет уникальную реализацию возможности сегмента процесса для указанного элемента модели иерархии оборудования (предприятие, производственный объект, область, рабочий центр, рабочий узел)	1999/12/30-HPC52	84818343DF	4737845	EDIDCUIU E
Описание	Содержит дополнительную информацию и описание определения возможности сегмента процесса	Определяет имеющуюся возможность сегмента процесса сборки изделия	Калибровка вертикально-сверлильного станка с ЧПУ	Планируемый тест толщины алюминиевого листа	Сегмент выпуска фиктивных векселей
Сегмент процесса	Идентифицирует сегмент процесса	Сборка изделия	Выполнение X - Y теста	RMT38283	Сегмент выпуска фиктивных векселей
Тип возможностей	Типы возможностей: имеющиеся, недостижимые, задействованные	Имеющиеся	Задействованные	Имеющиеся	Недостижимые
Причина	Содержит причину типа возможностей	Доступна для производства	Календарная калибровка	Имеющиеся для планируемой проверки	Необходима для учета инвентарного цикла
Область применения иерархии	Идентифицирует, подходит ли обмениваемая информация для иерархии ролевого оборудования. Если опущена, то данная возможность ассоциируется с областью применения родительской иерархии возможностей сегмента процесса. Нуль или несколько элементов необходимы для идентификации конкретной области применения данного определения производственной возможности	Производственная линия #15	Станок с ЧПУ Идентификатор актива 13465	Тестовая ячейка N 4 приемного терминала	Склад B
Время начала	Время начала для срока действия, определяющего тип возможностей. Если опущено, то данная возможность ассоциируется со временем начала действия родительской возможности сегмента процесса	1999-12-30 11:59	10-28-2006 2:00 UTC	10-28-2006 00:00 UTC	10-28-2006 00:00 UTC
Время окончания	Время окончания срока действия, определяющего тип возможностей. Если опущено, то данная возможность ассоциируется со временем окончания действия родительской возможности сегмента процесса	2000-01-01 12:00	10-28-2006 2:15 UTC	10-28-2006 8:00 UTC	10-29-2006 00:00 UTC

МЭК 62264-1 (информация о модели потока данных)	МЭК 62264-1 (из функции)	МЭК 62264-1 (в функцию)	Часть 2 (разделы описания объектной модели)
6.5.2 Календарный план	Разработка календарного плана производства	Управление производством	6.2 и A.2
6.5.3 Плановое производство	Управление производством	Разработка календарного плана производства	6.3 и A.3
6.5.4 Производственные возможности	Управление производством	Разработка календарного плана производства	6.4 и A.4
6.5.5 Требования к порядку расходования материалов и энергии	Управление расходованием материалов и энергии	Материально-техническое снабжение	Описано в терминах модели материала, (5.4)
6.5.6 Подтверждение поступающих заказов	Управление расходованием материалов и энергии	Материально-техническое снабжение	Описано в терминах модели материала, (5.4)
6.5.7 Долгосрочные требования к расходованию материалов и энергии	Разработка календарного плана производства	Управление расходованием материалов и энергии	Описано в терминах модели материала, (5.4)
6.5.8 Краткосрочные требования к расходованию материалов и энергии	Управление производством	Управление расходованием материалов и энергии	Описано в терминах модели материала, (5.4)
6.5.9 Инвентаризация материалов и энергии	Управление расходованием материалов и энергии	Управление производством	Описано в терминах модели материала, (5.4)
6.5.10 Цели оценки производственных затрат	Учет стоимости продукта	Управление производством	6.2 и A.2
6.5.11 Производственные показатели и затраты	Управление производством	Учет стоимости продукта	6.3 и A.3
6.5.12 Учет поступления материалов и энергии	Управление расходованием материалов и энергии	Учет стоимости продукта	<Не детализованы в объектной модели>
6.5.13 Результаты обеспечения качества	Обеспечение качества	Управление производством	5.4 и 6.3
6.5.14 Стандарты и требования заказчика	Маркетинг и продажи	Обеспечение качества	6.1 и A.1
	Обеспечение качества	Управление производством
6.5.15 Требования к продукту и к процессу	Исследования, разработка и проектирование	Обеспечение качества	6.1 и A.1
6.5.16 Отказ от готовой продукции	Обработка заказов	Обеспечение качества	<Не детализованы в объектной модели> Обычно неструктурированная информация обрабатывается на ситуативной основе
6.5.17 Отказ от запроса в ходе процесса	Управление производством	Обеспечение качества	Описано в терминах модели материала, (5.4)
6.5.18 Запасы готовой продукции	Управление товарными запасами	Разработка календарного плана производства	Описано в терминах модели материала, (5.4)
6.5.19 Данные о процессе	Управление производством	Обеспечение качества	6.3 и A.3
6.5.20 Специальный календарный план	Разработка календарного плана производства	Управление товарными запасами	6.2 и A.2
6.5.21 Запрос информации о продукте и процессе	Управление производством	Исследования, разработка и проектирование	<Не детализованы в объектной модели>
6.5.22 Запрос технического обслуживания	Управление производством	Оперативное руководство техническим обслуживанием	6.2
6.5.23 Отклик технического обслуживания	Управление техническим обслуживанием	Управление производством	6.3
6.5.24 Стандарты и методы технического обслуживания	Управление производством	Оперативное руководство техническим обслуживанием	<Не детализованы в объектной модели>
6.5.25 Обратная связь технического обслуживания	Управление техническим обслуживанием	Управление производством	<Не детализованы в объектной модели>
6.5.26 Техническая обратная связь в части продукции и процессов	Управление производством	Исследования, разработка и проектирование	<Не детализованы в объектной модели>
6.5.27 Требования к заказу на покупку технического обслуживания	Управление техническим обслуживанием	Материально-техническое снабжение	<Не детализованы в объектной модели>
6.5.28 Производственный заказ	Обработка заказов	Разработка календарного плана производства	<Не детализованы в объектной модели>
6.5.29 Доступность	Разработка календарного плана производства	Обработка заказов	<Не детализованы в объектной модели>
6.5.30 Отпуск со склада для транспортировки	Управление транспортировкой продукции	Управление товарными запасами	<Не детализованы в объектной модели>
6.5.31 Подтверждение транспортировки	Управление товарными запасами	Управление транспортировкой продукции	<Не детализованы в объектной модели>

Объект	Модель
Класс персонала	Модель персонала
Свойство класса персонала	Модель персонала
Физическое лицо	Модель персонала
Свойство физического лица	Модель персонала
Спецификация квалификационного испытания	Модель персонала
Результат квалификационного испытания	Модель персонала
Свойство класса оборудования	Модель оборудования
Класс оборудования	Модель оборудования
Оборудование	Модель оборудования
Свойство оборудования	Модель оборудования
Спецификация испытаний функциональных возможностей оборудования	Модель оборудования
Результат испытаний функциональных возможностей оборудования	Модель оборудования
Физический актив	Модель физического актива
Свойство физического актива	Модель физического актива
Класс физических активов	Модель физического актива
Свойство класса физических активов	Модель физического актива
Спецификация испытаний возможностей физического актива	Модель физического актива
Результат испытаний возможностей физического актива	Модель физического актива
Отображение актива оборудования	Модель физического актива
Класс материалов	Модель материала
Свойство класса материала	Модель материала
Определение материала	Модель материала
Свойство определения материала	Модель материала
Партия материала	Модель материала
Свойство партии материала	Модель материала
Подпартия материала	Модель материала
Спецификация испытаний материала	Модель материала
Результат испытаний материала	Модель материала
Набор материалов	Модель материала
Набор определений материала	Модель материала
Набор классов материалов	Модель материала
Сегмент процесса	Модель сегмента процесса
Параметр сегмента процесса	Модель сегмента процесса
Спецификация сегмента персонала	Модель сегмента процесса
Свойство спецификации сегмента персонала	Модель сегмента процесса
Спецификация сегмента оборудования	Модель сегмента процесса
Свойство спецификации сегмента оборудования	Модель сегмента процесса
Спецификация сегмента физического актива	Модель сегмента процесса
Свойство спецификации сегмента физического актива	Модель сегмента процесса
Спецификация сегмента материала	Модель сегмента процесса
Свойство спецификации сегмента материала	Модель сегмента процесса
Набор спецификаций сегментов материалов	Модель сегмента процесса
Зависимость сегмента процесса	Модель сегмента процесса
Определение операции	Модель определения операции
Ведомость (номенклатура) материалов для выполнения операций	Модель определения операции
Элемент ведомости (номенклатуры) материалов для выполнения операций	Модель определения операции
Сегмент операции	Модель определения операции
Спецификация параметра	Модель определения операции
Спецификация персонала	Модель определения операции
Свойство спецификации персонала	Модель определения операции
Спецификация оборудования	Модель определения операции
Свойство спецификации оборудования	Модель определения операции
Спецификация физического актива	Модель определения операции
Свойство спецификации физического актива	Модель определения операции
Спецификация материала	Модель определения операции
Свойство спецификации материала	Модель определения операции
Набор спецификаций материалов	Модель определения операции
Зависимость сегмента операции	Модель определения операции
Календарный план операции	Модель календарного плана операции
Запрос операции	Модель календарного плана операции
Отклик запрошенного сегмента	Модель календарного плана операции
Требования к сегменту	Модель календарного плана операции
Параметр сегмента	Модель календарного плана операции
Требования к персоналу	Модель календарного плана операции
Свойство требования к персоналу	Модель календарного плана операции
Требование к оборудованию	Модель календарного плана операции
Свойство требования к оборудованию	Модель календарного плана операции
Требование к физическому активу	Модель календарного плана операции
Свойство требования к физическому активу	Модель календарного плана операции
Требование к материалу	Модель календарного плана операции
Свойство требования к материалу	Модель календарного плана операции
Набор требований к материалу	Модель календарного плана операции
Производственные показатели операции	Модель производственных показателей операции
Отклик операции	Модель производственных показателей операции
Отклик сегмента	Модель производственных показателей операции
Данные сегмента	Модель производственных показателей операции
Фактический персонал	Модель производственных показателей операции
Свойства фактического персонала	Модель производственных показателей операции
Фактическое оборудование	Модель производственных показателей операции
Свойство фактического оборудования	Модель производственных показателей операции
Фактический физический актив	Модель производственных показателей операции
Свойство фактического физического актива	Модель производственных показателей операции
Фактический материал	Модель производственных показателей операции
Свойство фактического материала	Модель производственных показателей операции
Набор фактических материалов	Модель производственных показателей операции
Возможности операции	Модель возможностей операции
Возможности персонала	Модель возможностей операции
Свойство возможностей персонала	Модель возможностей операции
Возможности оборудования	Модель возможностей операции
Свойство возможностей оборудования	Модель возможностей операции
Возможности физического актива	Модель возможностей операции
Свойства возможностей физического актива	Модель возможностей операции
Возможности материала	Модель возможностей операции
Свойство возможностей материала	Модель возможностей операции
Набор возможностей материала	Модель возможностей операции
Возможности сегмента процесса	Модель возможностей сегмента процесса
Определение продукта	Модель определения продукта
Сегмент изготовления продукта	Модель определения продукта
Производственная ведомость (номенклатура)	Модель определения продукта
Набор производственных ведомостей	Модель определения продукта
Календарный план производства	Модель календарного плана производства
Запрос производства	Модель календарного плана производства
Параметр производства	Модель календарного плана производства
Производственный показатель	Модель производственных показателей
Эффективность производства	Модель производственных показателей
Данные производства	Модель производственных показателей
Производственные возможности	Модель производственных возможностей

- определение операции;
- возможности операции;
- календарный план операции;		информация об операциях
- производственные показатели операции.

Имя атрибута	Описание	Пример производства	Пример технического обслуживания	Пример обеспечения качества	Пример материально-производственного снабжения
ID	Уникальная идентификация конкретного физического лица внутри области применения обмениваемой информации (производственные возможности, календарный план производства, производственные показатели,..). Если необходима идентификация физического лица, то данный идентификатор следует использовать и в других частях модели (например, производственные возможности для данного физического лица, отклик производства для идентификации физического лица)	Наемный работник 23	22828	999-123-4567	007
Описание	Дополнительная информация о ресурсе	Информация о физическом лице	Специалист по техническому обслуживанию	Техник-лаборант	Водитель
Имя	Имя индивидуума. Рассматривается как дополнительная идентификация ресурса, но только как информация, а не как уникальное значение	Jane	Jim	John	James

ТАБЛИЦА: Физическое лицо
Идентификатор	Описание	Имя

ТАБЛИЦА: Свойство физического лица
Идентификатор	Описание	Значение	Единица измерения значения	Ключ

ТАБЛИЦА: Физическое лицо
Идентификатор	Описание	Имя
101	Номер сотрудника	John Smith
102	Номер сотрудника	Lou Brown
103	Номер сотрудника	Jane Mine

ТАБЛИЦА: Свойство физического лица
Идентификатор	Описание	Значение	Единица измерения значения	Ключ
Дата рождения	Указывает дату рождения физического лица	1945-03-23	YYYY-MM-DD	101
Размер обуви	Указывает размер обуви физического лица	43		101
Дата рождения	Указывает дату рождения физического лица	1955-06-12	YYYY-MM-DD	102
Размер обуви	Указывает размер обуви физического лица	45		102
Дата рождения	Указывает дату рождения физического лица	1969-12-24	YYYY-MM-DD	103
Размер обуви	Указывает размер обуви физического лица	38		103

<xsd:complexType name = "PersonType"> <xsd:sequence>
<xsd:element name = "ID"	type = "xsd:string"/>
<xsd:element name = "Description"	type = "xsd:string" minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "Name"	type = "xsd:string"/>
<xsd:element name = "PersonProperty"
	type = "PersonPropertyType" minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "PersonnelClassID"
	type = "PersonnelClassIDType" minOccurs = "0" maxOccurs = "unbounded"/>
</xsd:sequence> </xsd:complexType> <xsd:simpleType name = "PersonnelClassIDType"> <xsd:restriction base = "xsd:string"> </xsd:restriction> </xsd:simpleType>

<xsd:complexType name = "PersonPropertyType"> <xsd:sequence>
<xsd:element name = "ID"		type = "IDType"/>
<xsd:element name = "Description"		type = "DescriptionType"
	minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "Value"		type = "ValueType"
	minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "ValueUnitOfMeasure" type = "ValueUOMType"
	minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "QualificationTestSpecificationID"
	type = "QualificationTestSpecificationIDType" minOccurs = "0" maxOccurs = "unbounded"/>
<xsd:element name = "TestResult"		type = "TestResultType"
	minOccurs = "0" maxOccurs = " unbounded"/>
</xsd:sequence> </xsd:complexType>

<PersonType> <ID> 101</ID> <Description>Employment Number</Description> <Name>John Smith</Name> <PersonProperty> <ID>date-of-birth</ID> <Description>indicates when a person is born </Description> <Value>1945-03-23</Value> <Value Unit of Measure> YYYY-MM-DD </Value Unit of Measure> <ID>Shoe size</ID> <Description>indicates the shoe size </Description> <Value>43</Value> </ PersonProperty > <PersonnelClassID>{night-shift-operator, engineer} </PersonnelClassID> </PersonType>

<PersonClassType> <ID>Engineer</ID> <Description> a registered professional engineer</Description> <PersonnelClassPropertyType> <ID>Engineer's License Number</ID> <Description>"The official engineer's license number" </Description> </PersonnelClassPropertyType> </PersonClassType>

Класс материалов ID - Свинина Описание - Свойства ID - Смертельная жара Описание - Температура для уничтожения бактерий Значение - 160 Единица измерения - Градус F ID - Целевая температура приемного терминала Описание - Значение - 32 Единица измерения - Градус F ID - Максимальная температура приемного терминала Описание - Значение - 36 Единица измерения - Градус F ID - Минимальная температура приемного терминала Описание - Значение - 28 Единица измерения - Градус F ID - Максимально допустимое время разделки Описание - Время с момента резания Значение - 3 Единица измерения - Дни Определение материала ID - Свинина 80 Описание - Разделка бескостной свинины с долей постного мяса 80% Значение - Единица измерения - Свойство ID - % Постного мяса Описание - Значение - 80 Единица измерения - % Спецификация испытаний материала ID - JackSpratTest1 Описание - Тест для определения процента жирности мяса Версия - 1997-04-02

ID - % жирности Описание - Значение - 20 Единица измерения - % Партия материала ID - 20000115091345 Описание - Статус утвержден Свойства ID - Температура доставки Описание - Температура в момент доставки Значение - 37,5 Единица измерения - Градус F Результат испытаний материала ID - 2000-01-16-4930-TEMP Описание - Внутренняя температура свинины Дата - 2000-01-16 Отклик операции - Неудовлетворительно Срок действия - Отсутствует ID - Разделка мяса Описание - Дата разделки Значение - 2000-01-14 Единица измерения - ID - Срок действия Описание - Срок действия Значение - 2000-01-17 Единица измерения - ID - Жирность Описание - Фактическая жирность, % Значение - 20 Единица измерения - % Результат испытаний материала ID - 2000-01-16-4930-SPRAT Описание - Дата - 2000-01-16 Отклик операции - Годен Срок действия - Отсутствует

ID - Постное мясо Описание - Фактический % постного мяса Значение - 80 Единица измерения - % Результат испытаний материала ID - 2000-01-16-4930-SPRAT Описание - Дата - 2000-01-16 Отклик операции - Годен Срок действия - Отсутствует Подпартия материала ID - 20000115091345-1 Описание - Размещение места хранения - Стандартная транспортная емкость N 392, Уровень 3, полка 49 Значение - 200 Единица измерения - Фунт ID - 20000115091345-2 Описание - Размещение места хранения - Стандартная транспортная емкость N 852, Уровень 3, полка 50 Значение - 300 Единица измерения - Фунт

Предприятие	Производственный объект	Область	Рабочий центр	Рабочий узел	Оборудование	Примечания
Целлюлозно-бумажная фабрика
	Леса вдоль берегов глубоких рек					Интегрированный целлюлозно-бумажный комбинат
		Деревообрабатывающий завод
			Грузовая ж/д станция			Хранение
			Лесопилка			Непрерывный режим работы
				Раскряжевка
				Скол дерева
				Конвейер
			Дровница
				Обдирка коры
				Измельчители
				Скрининг
				Транспортер для удаления стружки
				Бункер для стружки		Хранение
				Дробилка
			Дровяной склад			Хранение
				Штабель a
				Штабель b
				Штабель c
		Паровая установка
			Бойлерная
				Печь #1
					Стеллаж
					Центробежный погружной насос	Управление состоянием окружающей среды - электростатический осадитель
				Бойлер #1
					Калибры и инструменты
		Целлюлозный завод - целлюлоза - сульфатная варка				Серийное производство /непрерывное производство (машинная операция)
			Варка и промывка древесной стружки
				Хранение стружки		Хранение
				Хранение белого сульфатного щелока		Хранение
				Перегниватель
				Выдувной резервуар
				Моечные камеры
			Кислотный завод			Система химического восстановления
				Хранение черного щелока		Хранение
				Испарители
				Восстановительная печь
				Резервуар для растворения
				Хранение зеленого щелока		Хранение
Целлюлозно-бумажный комбинат
				Гаситель извести
				Осветлитель
				Промывка известкового шлама
				Хранение белой щелочи		Хранение
				Известковая печь
			Парогенератор
				Утилизационный паровой котел
			Побочные продукты			Хранение
			Обработка целлюлозы
				Отбеливание
				Вакуумный промывной аппарат
				Центробежное отсеивание
				Отсеивание давлением
				Пресс для древесной массы
		Целлюлозно-бумажная фабрика				Серийное производство /непрерывное производство (машинная операция)
			Рольный отдел
				Размольная машина #1
			Аппаратная
				Бумагоделательная машина #2		Западная окраина
					Экраны
					Напорный ящик
					Сборник подсеточной воды
					Пресс
			Мокрая часть агрегата
				Бумагоделательная машина #2		Сухая часть агрегата
					Сушильная секция
					Стек каландра #1
					Стек каландра #2
					Намоточный станок
					Намоточный станок
				Привод машины
				(Конвейерная) транспортировка рулонной бумаги
				Хранение рулонов		Хранение
		Отделка				Дискретная обработка
			Нанесение покрытия
				Меловальная установка # 1
					Микшер меловальной машины
					Меловальная машина
					Осушитель
				Суперкаландр # 1
				Меловальная машина # 2
				Суперкаландр # 2
			Резка рулонов
				Агрегат продольной резки # 1
					Набор ножей
					Разбрызгивание массы
				Конвейер
Изготовитель бумаги
			Нарезка листов
				Листорезка
				Стопоукладчик
				Паковально-обжимной пресс
		Склад отгрузки				Хранение
		Лесопилка				Пиломатериалы/доски

Предприятие	Производственный объект	Область	Рабочий центр/Рабочая ячейка	Рабочий узел	Оборудование
					Предположение: процесс начинается на покупной подложке типа SOI ("кремний-на-диэлектрике")
FAB1 (фирма по выпуску микроэлектроники)
	Входной каскад
		Нанесение покрытия
			CVD	Инструменты нанесения покрытия	Химическое парофазное осаждение (CVD-процесс)
				Инструмент обеспечения требуемой толщины покрытия
			PVD		PVD (термовакуумное осаждение из паровой фазы)
		Метрология		Инструмент обеспечения требуемой толщины покрытия	Дефект толщины
				Инструмент для исследования дефектов
				Характеристики
		Полировка	CMP		(CMP) Химико-механическая полировка (Подложка готова к следующему шагу операции)
		Литография		Инструмент	Маска электрической цепи
		Протрава		Инструмент
		Печь		Инструмент
					Повторяет вышеуказанные действия до получения подложки требуемого качества
	Устройства вывода
		Пассивация			Подготовка к склейке подложки
		Склеивание
		Нарезание полупроводниковой пластины
		Упаковка
		Тестирование

Класс персонала ID - Оператор Уровня A Описание - Сертификация оператора высшего уровня для нефтехимического предприятия ID - Оператор Уровня B Описание - Сертификация оператора базового уровня для нефтехимического предприятия ID - Оператор Описание - Оператор для нефтехимического предприятия Свойства ID - Сертификация MTBE процесса (получения метил-трет-бутилового эфира) Описание - Каждый завершенный уровень сертификационного теста Значения - TRUE, FALSE Единица измерения - нет Спецификация теста на квалификацию ID - PC-MTBE-992828 Описание - Тест на определения уровня сертификации по MTBE-процессу. Версия - 1997-04-02 ID - Сертификация по процессу очистки полиолефина Описание - Каждый завершенный уровень сертификационного теста Значение - TRUE, FALSE Единица измерения - нет Спецификация теста на квалификацию ID - (очистка пропилен-карбоната и полиолефина) -992828 Описание - Тест на определение уровня сертификации процесса очистки полиолефина Версия - 1997-04-02 ID - Сертификация умения руководить Описание - Оператор временно допускается на руководящую работу Значение - TRUE, FALSE Единиц измерения - нет Физическое лицо ID - 999-63-8161 Описание - Имя - John Doe Свойство

ID - Сертификация по MTBE-процессу Описание - Каждый завершенный уровень сертификационного теста Значения - TRUE, Единица измерения - нет Результат теста на квалификацию ID - PC-MTBE-992828-2000-10-12 Описание - Тест на определение уровня сертификации по MTBE-процессу. Результат теста - Удовлетворительно Срок действия - 2000-12-15 ID - Сертификация процесса очистки полиолефина Описание - Каждый завершенный уровень сертификационного теста Значение - FALSE Единица измерения - нет ID - Сертификация умения руководить Описание - Оператор временно допускается на руководящую работу Значение - FALSE Единица измерения - ID - Сертификация пожарной команды Описание - Оператор прошел обучение на пожарного Значение - TRUE Единица измерения - нет Классы персонала ID - Оператор ID - Оператор Уровня B ID - Сертифицированная пожарная команда

Производственные возможности ID - Каспийский трубопровод сырой нефти Размещение - Сегмент трубопровода Тенгиз-Атырау Тип элемента - Область Время начала - 1 августа 2011 Время окончания - 31 августа 2011 Возможности материала Описание - Выработка сегмента Класс материалов - Сырая нефть - Тип A Тип возможностей - Задействованные Время начала - 1 августа 2001, 6:00 Время окончания - 2 августа 2001, 6:00 Свойство возможностей материала ID - Вязкость Значение - 104 Единица измерения - сП (сантипуазы) Свойство возможностей материала ID - Температура поставки Значение - 30 Единица измерения - °C Свойство возможностей материала ID - Температура у земли Значение - 18 Единица измерения - °C

Производственные показатели ID - Каспийский трубопровод сырой нефти Время начала - 1 августа 2011 Время окончания - 2 августа 2011 Размещение - Сегмент трубопровода Тенгиз-Атырау Тип - Область Отклик производства ID - Ежедневное производство Время начала - 1 августа 2011 - 6:00 Время окончания - 2 августа 2011 - 6:00 Отклик сегмента ID - Ежедневное производство Данные производства Имя - Суммарная выработка трубопровода Значение - 126,000 Единица измерения - Метрических тонн/день Фактически изготовленный материал Описание - Отгрузка сырой нефти, грузоотправитель A Партия материала - Проба N 28883992021 Количество - 63,000 Единица измерения - Метрических тонн/день Свойство фактически изготовленного материала ID - Средняя вязкость Значение - 103 Единица измерения - сП (сантипуазы) Свойство фактически изготовленного материала ID - Входная температура Значение - 32,3 Единица измерения - °C

Описание	Сегмент процесса	Сегмент изготовления продукта
Категория информации	Производственная информация	Определение продукта/Описание
Определение	Производство с точки зрения планирования использования оборудования	Производство с точки зрения планирования производства продукта
Зависимость	Обычно не зависит от продукта	Обычно зависит от продукта

- возможности персонала	- возможности оборудования
- возможности материала	- возможности сегмента персонала
- возможности физического актива	- возможности сегмента физического актива
- возможности сегмента оборудования	- возможности сегмента материала
- спецификация сегмента персонала	- спецификация сегмента оборудования
- спецификация сегмента материала	- спецификация персонала
- спецификация оборудования	- спецификация материала
- спецификация физического актива	- требования к физическому активу
- требования к персоналу	- требования к оборудованию
- требования к изготовленному материалу	- требования к использованному материалу
- ожидаемый расходуемый	- фактический персонал
- фактическое оборудование	- фактически изготовленный материал
- фактически использованный материал	- фактически израсходованный
- фактический физический актив

Маршрут процесса изготовления продукта X	Зависимости сегмента изготовления продукта X	Возможности сегмента процесса
		500 плат/час для Продукта X на Сегменте процесса A
	B должен следовать за A	450 плат/час для Продукта X на Сегменте процесса B
	D должен следовать за C	300 передних панелей/час для Продукта X на Сегменте процесса C
	F должен следовать за E	300 передних панелей/час для Продукта X на Сегменте процесса D
	G должен следовать за B	500 блоков питания/час для Продукта X на Сегменте процесса E
	G должен следовать за D	500 блоков питания/час для Продукта X на Сегменте процесса F
	H должен следовать за G	350 корпусов/час для Продукта X на Сегменте процесса G
	H должен следовать за F	450 корпусов/час для Продукта X на Сегменте процесса H

Маршруты и зависимости материалов	Сегмент процесса	Зависимости сегмента процесса
	Сегмент процесса A изготавливает материал A1 изготавливает материал A2 изготавливает материал A3 изготавливает материал A4 Сегмент процесса B расходует материал A1 расходует материал A2 изготавливает продукт B1 Сегмент процесса C расходует материал A3 расходует материал E1 изготавливает продукт C1 изготавливает материал C2 Сегмент процесса D расходует материал A4 расходует материал E2 изготавливает материал D1 Сегмент процесса E изготавливает материал E1 изготавливает материал E2 Сегмент процесса F расходует материал C2 расходует материал D1 продукт F1 изготовлен	B должен следовать за A C должен следовать за A C должен следовать за E D должен следовать за A D должен следовать за E F должен следовать за C F должен следовать за D

B может работать параллельно A; B начинает работать вместе с A; B начинает работать после начала работы A; B начинает работать не позже, чем через время T после начала A; В начинает работать не раньше, чем через время T после A

B не может работать параллельно A; B начинает работать по окончании A; B начинает работать после окончания A; B начинает работать не позже, чем через время T после окончания A; B начинает работать не раньше, чем через время T после окончания A

Оборудование	Материал
Электрическая дрель	Бур
Пескоструйная машина	Наждачная бумага
Шуруповерт	Шуруп
Молоток	Гвоздь

Оборудование	Физический актив	Соотношение
TT-101 (датчик температуры)	1212-RTD-R21 (термощуп)	1:1
P-1000 (штабелирующее устройство)	Робот Этикетировщик Устройство проверки/сканирования штрих-кодов Конвейер Сервомотор	1:4
СП-1001 (укупориватель) F-1001 (санитарный фильтр)	453212-121-09FEB2006 (укупорочная машина)	2:1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
IEC 62264-1	IDT	ГОСТ Р МЭК 62264-1-2014 "Интеграция систем управления предприятием. Часть 1. Модели и терминология"
ISO/IEC 19501	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык международного стандарта. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.

[1]	IEC 61512-1:1997, Batch control - Part 1: Models and terminology (Управление периодическими (технологическими) процессами. Часть 1. Модели и терминология)
[2]	ISO 8601:2004, Data elements and interchange formats - Information interchange - Representation of dates and times (Элементы данных и форматы для обмена информацией. Обмен информацией. Представление дат и времени)
[3]	ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 1. Обзор и основные принципы)
[4]	ISO/IEC 14977:1996, Information technology - Syntactic metalanguage - Extended BNF (Информационные технологии. Синтаксический метаязык. Расширенная БНФ)
[5]	ISO 15000-5:2014, Electronic Business Extensible Markup Language (ebXML) - Part 5: Core Components Specification (CCS) [Расширяемый язык маркировки деловой информации (ebXML). Часть 5. Спецификация базовых компонентов (CCS)]
[6]	ISO 15704:2000, Industrial automation systems - Requirements for enterprise-reference architectures and methodologies (Системы промышленной автоматизации. Требования к архитектуре эталонных предприятий и методологии)
[7]	ISO 15704:2000/Amd. 1:2005, Industrial automation systems - Requirements for enterprise-reference architectures and methodologies - Amendment 1: Additional views for user concerns (Системы промышленной автоматизации. Требования к архитектуре эталонных предприятий и методологии. Изменение 1. Дополнительные представления с точки зрения пользователя)
[8]	ISO 19439:2006, Enterprise integration - Framework for enterprise modelling (Интеграция предприятия. Структура моделирования предприятия)
[9]	ISO 19439:2006/Cor. 1:2006, Enterprise integration - Framework for enterprise modelling - Technical Corrigendum 1 (Интеграция предприятия. Структура моделирования предприятия. Поправка 1)
[10]	ISO 19440:2007, Enterprise integration - Constructs for enterprise modelling (Интегрирование предприятий. Конструкции для моделирования)
[11]	ANSI/ISA 95.00.01, Enterprise-Control System Integration, Part 1: Models and Terminology / Note: Approved 2000-07-05
[12]	ANSI/ISA 88.00.01, Batch Control - Part 1: Models and Terminology
[13]	MIMOSA OSA-EAI CCOM V3.2 - www.mimosa.org
