ОписаниеИсточник публикации М.: Центральное бюро научно-технической информации, 1981 Примечание к документу Введен в действие с 1 июля 1980 года. Взамен ВСН 321-73 и ВСН 377-77. Название документа "ВСН 412-80. Инструкция по выполнению футеровок тепловых агрегатов методом торкретирования" (утв. Минмонтажспецстроем СССР 18.03.1980) "ВСН 412-80. Инструкция по выполнению футеровок тепловых агрегатов методом торкретирования"
|
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: составы N 15-Л, N 13-Л и 14-Л отсутствуют в таблице 8. Возможно, имеются в виду составы N 15-Л, N 13-Л и 14-Л таблицы 9. |
В инструкции использованы составы торкрет-бетонов, разработанные ВостИО (состав N 15-Л, табл. 8) и ВНИИнефтемашем (составы N 13-Л и 14-Л, табл. 8).
1.1. Настоящая инструкция устанавливает основные требования, которые необходимо соблюдать при изготовлении и ремонте футеровок промышленных печей и аппаратов способом полусухого торкретирования.
1.2. Жаростойкие торкрет-бетоны в зависимости от объемной массы в высушенном состоянии делят на тяжелые (
> 2200 кг/м3), облегченные (
> 1800 кг/м3), легкие (
> 500 кг/м3) и особо легкие (
< 500 кг/м3).
> 2200 кг/м3), облегченные ( > 1800 кг/м3), легкие ( > 500 кг/м3) и особо легкие ( < 500 кг/м3).1.3. Рекомендуемые составы тяжелых торкрет-бетонов используют для изготовления и ремонта футеровок при толщине наносимых слоев не более 150 мм и температуре торкретируемой поверхности и окружающей среды внутри аппарата:
на основе жидкого стекла и высокоглиноземистого цемента - не выше +100 °C и не ниже +15 °C;
на основе глиноземистого цемента - не выше +30 °C и не ниже +5 °C;
на основе портландцемента - не выше +40 °C и не ниже +5 °C.
1.4. Легкие и особо легкие жаростойкие торкрет-бетоны предназначены для выполнения рабочего слоя футеровки при отсутствии истирающего воздействия твердых частиц, для выполнения изоляционных слоев футеровок, а также для заполнения швов между сборными элементами тепловых агрегатов, работающих при температуре до 1000 °C.
1.5. Основные характеристики тяжелых и облегченных жаростойких торкрет-бетонов приведены в табл. 1. Основные характеристики легких и особо легких жаростойких торкрет-бетонов приведены соответственно в табл. 2 и 3.
????????????????????????????????????????????????????????????????????????????
N ? Наименование ?Макси-?Проч- ?Оста- ?Огне-?Температу-?Термиче-?Объем-
со- ?торкрет-бетона ?маль- ?ность ?точная ?вая ?ра дефор- ?ская ?ная
ста-? ?ная ?при ?проч- ?усад-?мации под ?стой- ?масса
ва ? ?темпе-?сжатии ?ность ?ка ?нагрузкой,?кость ?после
? ?ратура?после ?после ?(рас-?2 кгс/см2,?при на- ?сушки,
? ?приме-?110 °C,?нагре- ?шире-?°C ?греве до?кг/м3
? ?нения,?кгс/см2?вания ?ние),????????????800 °C, ?
? ?°C ? ?до ?% ? 4% ?40% ?кол. ?
? ? ? ?800 °C,? ? ? ?водных ?
? ? ? ?% ? ? ? ?тепло- ?
? ? ? ? ? ? ? ?смен ?
????????????????????????????????????????????????????????????????????????????
1 Алюмосиликатный 900 160 50 -0,5 1080 1150 18 2100
на портланд-
цементе
2 Алюмосиликатный 900 200 85 -0,4 1060 1200 15 2050
на жидком
стекле с
кремнефтористым
натрием
3 Алюмосиликатный 900 190 60 -0,4 1050 1100 12 2000
на жидком
стекле с порт-
ландцементом
4 Алюмосиликатный 1200 180 50 -0,5 1250 1300 18 1800
на глиноземис-
том цементе
5 Магнезиальный 1400 140 50 +0,5 1470 1550 3 2500
на жидком
стекле с
кремнефтористым
натрием
6 Алюмосиликатный 1400 350 70 -0,5 1450 1530 20 2050
на высокоглино-
земистом
цементе с
добавкой глины
7 То же, с 1400 350 80 -0,3 1410 1480 20 2000
добавкой
полифосфата
щелочного
металла
8 Магнезиальный 1500 150 60 +0,3 1500 1580 3 2500
на жидком
стекле с
феррохромовым
шлаком и ХМБС-5
9 Магнезиальный 1500 250 60 +0,3 1500 1600 3 2600
на жидком
стекле с
феррохромовым
шлаком и хромо-
магнезитовым
кирпичом
10 Магнезиальный 1500 400 80 +0,2 1600 1600 10 2700
на жидком
стекле с
феррохромовым
шлаком и пери-
клазошпинелидом
????????????????????????????????????????????????????????????????????????????
??????????????????????????????????????????????????????????????????
N ?Наименование?Мак- ?Объем-? Предел ?Коэффициент ?Термостой-
со- ? торкрет- ?си- ?ная ?прочности?тепло- ?кость при
ста-? бетона ?маль-?масса ? после ?проводности, ?нагреве до
ва ? ?ная ?после ? сушки, ?ккал/м.ч. °C, ?600 или
? ?тем- ?сушки,? кгс/см2 ?при ?800 °C,
? ?пера-?кг/м3 ? ? ?циклы
? ?тура ? ????????????????????????????????????
? ?при- ? ?при ?при ? 20 °C ?макси-?вод-?воз-
? ?мене-? ?сжа-?из- ? ?маль- ?ные ?душ-
? ?ния, ? ?тии ?гибе? ?ной ?теп-?ные
? ?°C ? ? ? ? ?темпе-?ло- ?теп-
? ? ? ? ? ? ?ратуре?сме-?ло-
? ? ? ? ? ? ? ?ны ?смены
??????????????????????????????????????????????????????????????????
На портландцементе
1-Л ?Керамзито- ? 600 ? 1200 ?150 ? - ? 0,18 ? 0,27 ? 15 ? -
?шлаковый ? ? ? ? ? ? ? ?
2-Л ?Перлито- ? 600 ? 1050 ?150 ? - ? 0,13 ? 0,23 ? 16 ? -
?шлаковый ? ? ? ? ? ? ? ?
3-Л ?Керамзито- ? 800 ? 1250 ?180 ? - ? 0,27 ? 0,40 ? 18 ? -
?шамотный ? ? ? ? ? ? ? ?
4-Л ?Перлито- ? 800 ? 1100 ?160 ? - ? 0,27 ? 0,40 ? 20 ? -
?шамотный ? ? ? ? ? ? ? ?
5-Л ?Керамзитовый? 800 ? 1250 ?200 ? - ? 0,30 ? 0,42 ? 16 ? -
На глиноземистом цементе
6-Л ?Вермикулито-? 900 ?700 - ?10 -?6 - ?0,14 - ?0,24 -? - ?Более
?керамзитовый? ? 1100? 30? 15? 0,22? 0,36? ? 30
7-Л ?Вермикулито-? 900 ?700 - ?10 -?6 - ?0,14 - ?0,24 -? - ?Более
?керамзитовый? ? 1100? 30? 15? 0,22 ? 0,36? ? 30
8-Л ?Вермикулито-?1200 ?900 - ?16 -?7 - ?0,175 -?0,27 -? - ?Более
?шамотный ? ? 1300? 35? 12? 0,24? 0,38? ? 30
9-Л ?Вермикулито-?1200 ?900 - ?16 -?7 - ?0,175 -?0,27 -? - ?Более
?шамотный ? ? 1300? 35? 12? 0,24? 0,38? ? 30
10-Л?Вермикулито-?1000 ?600 - ?7 - ?4 - ?0,09 - ?0,19 -? - ?Более
?вый с ? ? 800? 13? 6? 0,155? 0,25? ? 30
?добавкой ? ? ? ? ? ? ? ?
?высокоглино-? ? ? ? ? ? ? ?
?земистого ? ? ? ? ? ? ? ?
?волокна ? ? ? ? ? ? ? ?
11-Л?Перлитовый ? 900 ? 600 ? 6 ? 3 ? 0,09 ?0,195 ? - ? 25
?с добавкой ? ? ? ? ? ? ? ?
?высокоглино-? ? ? ? ? ? ? ?
?земистого ? ? ? ? ? ? ? ?
?волокна ? ? ? ? ? ? ? ?
12-Л?Перлито- ? 900 ?700 - ?15 -?8 - ?0,14 - ?0,24 -? - ? 10
?цементный ? ? 1100? 40?15 ? 0,25? 0,36? ?
13-Л?Перлито- ?1000 ?1000 -?35 ?15 ?0,18 ?0,32 ? - ?Более
?диатомитовый? ? 1100? ? ? ? ? ? 30
14-Л?Диатомито- ?1000 ?900 - ?30 ?17 ?0,13 ?0,26 ? - ?Более
?вермикулито-? ? 950? ? ? ? ? ? 30
?вый ? ? ? ? ? ? ? ?
15-Л?Шамотно- ?1200 ?1400 ?450 ? - ?0,40 ?0,60 ? 20 ? -
?асбестовый ? ? ? ? ? ? ? ?
16-Л?Шамотный с ?1300 ?1200 ?50 ?18 ?0,26 ?0,50 ? - ? -
?выгорающими ? ? ? ? ? ? ? ?
?добавками ? ? ? ? ? ? ? ?
?<*> ? ? ? ? ? ? ? ?
На жидком стекле
17-Л?Перлито- ? 600 ? 600 ? 12 ? 5 ? 0,12 ? 0,26 ? - ? 15
?волокнистый ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
<*> Характеристики состава 16-Л зависят от вида
использованного заполнителя.
??????????????????????????????????????????????????????????????????
N ? Наименование ?Макси- ?Объем-?Предел проч-? Коэффициент
со- ?торкрет-бетона?мальная?ная ?ности после ?теплопроводности,
става? ?темпе- ?масса ?110 °C, ? ккал/м.с. °C,
? ?ратура ?после ?кгс/см2 ? при
? ?приме- ?сушки,???????????????????????????????
? ?нения, ?кг/м3 ?при ?при ? 20 °C?максималь-
? ?°C ? ?сжатии?из- ? ?ной тем-
? ? ? ? ?гибе ? ?пературе
??????????????????????????????????????????????????????????????????
1-О.Л Вермикулитовый 700 350 5 2 0,060 0,22
2-О.Л Вермикулито- 700 400 6 3 0,065 0,22
керамзитовый
3-О.Л Вермикулито- 700 450 7 4 0,080 0,19
керамзитовый
4-О.Л То же 700 500 9 6 0,086 0,20
5-О.Л Перлитовый 600 450 7 3 0,070 0,18
с добавкой
высокоглино-
земистого
волокна
6-О.Л То же 900 400 2 1 0,060 0,22
7-О.Л Вермикулитовый 1000 400 3 2 0,060 0,24
с добавкой
высокоглино-
земистого
волокна
8-О.Л То же 1000 500 4 2 0,080 0,26
??????????????????????????????????????????????????????????????????
1.6. Торкрет-смеси следует готовить централизованно, на заводе (узле), а затем транспортировать к месту торкретирования в закрытой таре.
2.1. В качестве вяжущих для торкрет-бетонов применяют портландцемент, глиноземистый и высокоглиноземистый цемент, жидкое стекло, огнеупорную глину и сульфитно-дрожжевую бражку (СДБ).
ИС NORMPROD: примечание. Взамен ГОСТ 10178-76 Постановлением Госстроя СССР от 10.07.1985 N 116 с 1 января 1987 года введен в действие ГОСТ 10178-85. |
2.2. Портландцемент должен соответствовать требованиям ГОСТ 10178-76. Марка цемента должна быть не ниже 400.
ИС NORMPROD: примечание. Взамен ГОСТ 969-77 Постановлением Госстроя СССР от 21.01.1991 N 2 с 1 января 1992 года введен в действие ГОСТ 969-91. |
2.3. Глиноземистый цемент должен соответствовать требованиям ГОСТ 969-77. Марка цемента не ниже 400.
2.4. Высокоглиноземистый цемент марки ВЦ-1 или ВЦ-2 должен соответствовать требованиям ТУ 14-8-145-75.
2.5. Для улучшения структурной прочности торкрет-бетона на высокоглиноземистом цементе применяют следующие добавки: огнеупорную глину или полифосфат щелочного металла (например, полифосфат натрия по ГОСТ 20291-74).
ИС NORMPROD: примечание. Взамен ГОСТ 13078-67 Постановлением Госстандарта СССР от 29.04.1981 N 1868 с 1 января 1982 года введен в действие ГОСТ 13078-81. |
2.6. Растворимое натриевое стекло должно соответствовать требованиям ГОСТ 13078-67*. Модуль стекла должен быть в пределах 2,6 - 3,0.
2.7. Для отверждения растворимого стекла применяют кремнефтористый натрий или саморассыпающийся феррохромовый шлак.
2.8. Кремнефтористый натрий (технический) должен соответствовать требованиям ГОСТ 87-77.
2.9. Саморассыпающийся феррохромовый шлак должен содержать 25 - 30%
, 45 - 50% CaO и не более 1%
и FeO. Тонкость помола должна быть такой, чтобы сквозь сито N 009 проходило не менее 70% пробы.
, 45 - 50% CaO и не более 1% и FeO. Тонкость помола должна быть такой, чтобы сквозь сито N 009 проходило не менее 70% пробы.2.10. Огнеупорная глина должна соответствовать требованиям ГОСТ 9169-75 и ТУ 14-8-90-74 "Порошки молотые и глины".
2.11. Сульфитно-дрожжевая бражка (СДБ) должна соответствовать ОСТ 81-79-74 и ТУ 81-04-225-73.
2.12. Для приготовления тяжелых торкрет-бетонов следует использовать алюмосиликатные заполнители (шамот и муллитокремнезем) и магнезиально-шпинелидные заполнители (хромомагнезит и периклазошпинелид).
ИС NORMPROD: примечание. Взамен ГОСТ 23037-78 Постановлением Госстандарта РФ от 14.10.1999 N 345-ст с 1 июля 2000 года введен в действие ГОСТ 23037-99. |
2.13. Шамотный и муллитокремнеземистый заполнители заводского изготовления (марок ЗША и ЗМКР) должны соответствовать требованиям ТУ 14-8-145-76 и ГОСТ 23037-78 (класс 4 по зерновому составу). Допускается получение указанных заполнителей посредством дробления отходов (боя) огнеупорных изделий.
2.14. Хромомагнезитовая смесь ХМБС-5 должна соответствовать техническим условиям ТУ 14-8-132-74 "Хромомагнезитовые смеси".
2.15. Хромомагнезитовый заполнитель, получаемый дроблением боя хромомагнезитового кирпича, должен соответствовать требованиям ГОСТ 23037-78.
2.16. Периклазошпинелидный заполнитель, получаемый дроблением боя периклазошпинелидного кирпича, должен соответствовать требованиям ГОСТ 23037-78.
2.17. Для приготовления тяжелого торкрет-бетона следует использовать заполнители, зерновой состав которых приведен в табл. 4.
Таблица 4
??????????????????????????????????????????????????????????????????
Фракции, мм ? Зерновой состав (частные остатки), %
????????????????????????????????????????????????????
? хромомагнезит, ? шамот, муллитокремнезем
? периклазошпинелид ?
??????????????????????????????????????????????????????????????????
5 - 2,5 15 - 25 10 - 20
1,25 - 0,63 15 - 20 35 - 40
0,315 - 0 60 - 65 45 - 50
??????????????????????????????????????????????????????????????????
2.18. Легкие жаростойкие торкрет-бетоны следует готовить на основе легких заполнителей или на основе тяжелых заполнителей при одновременном введении в состав выгорающих добавок.
2.19. В качестве легких заполнителей используют: вспученный вермикулит, вспученный перлит, песок из керамзитового гравия, песок из боя шамотного легковеса, гранулированный доменный шлак, хризотиловый асбест и диатомитовый песок.
2.20. Для приготовления легкого конструкционного торкрет-бетона на портландцементе следует применять заполнители, гранулометрический состав которых приведен в табл. 5.
Таблица 5
??????????????????????????????????????????????????????????????????
Материал ? Полные остатки на ситах, %, при размере
? отверстия сита, мм
?????????????????????????????????????????????????
? 5 ? 2,5 ? 1,25 ? 0,63 ? 0,315 ? 0,14
??????????????????????????????????????????????????????????????????
Песок из керамзи- 0 - 10 10 - 40 40 - 70 60 - 90 80 - 95 95 - 100
тового гравия
Перлитовый песок 0 - 20 20 - 45 45 - 80 70 - 90 80 - 95 95 - 100
Шамотный песок - 0 - 5 5 - 10 10 - 65 70 - 90 85 - 100
Гранулированный - 0 - 7 7 - 30 30 - 70 70 - 90 85 - 100
доменный шлак
??????????????????????????????????????????????????????????????????
2.21. Насыпная объемная масса песка из керамзитового гравия, соответствующего требованиям ГОСТ 9759-76, не должна превышать 600 кг/м3.
Мелкую фракцию следует получать дроблением крупных зерен керамзитового гравия; при этом его насыпная объемная масса увеличивается в 1,5 раза.
2.22. Гранулированный доменный шлак должен соответствовать требованиям ГОСТ 3476-74. Коэффициент качества должен быть не менее 1,45.
ИС NORMPROD: примечание. Постановлением Госстроя СССР от 10.04.1991 N 15 с 1 января 1992 года введен в действие ГОСТ 10832-91. |
2.23. Вспученный перлит должен соответствовать требованиям ГОСТ 10832-74, иметь марку (по объемной насыпной массе) не более 300 и представлять смесь пудры, мелких и крупных фракций.
2.24. Вспученный вермикулит должен соответствовать требованиям ГОСТ 12865-67, иметь насыпную объемную массу не более 200 кг/м3 (при наибольшей крупности зерен 5 мм) и содержать не менее 40% (по массе) фракции 0,60 - 2,5 мм.
ИС NORMPROD: примечание. Взамен ГОСТ 5040-78 Постановлением Госстандарта России от 15.12.1999 N 513-ст с 1 июля 2000 года введен в действие ГОСТ 5040-96. |
2.25. Заполнитель из шамотного легковеса следует получать дроблением отходов (боя) кирпича ШЛ-0,4 или ШТЛ-0,6 по ГОСТ 5040-78.
ИС NORMPROD: примечание. Взамен ГОСТ 23037-78 Постановлением Госстандарта РФ от 14.10.1999 N 345-ст с 1 июля 2000 года введен в действие ГОСТ 23037-99. |
По зерновому составу заполнитель должен относиться к пятому классу согласно ГОСТ 23037-78.
После дробления допускается насыпная объемная масса песка 900 - 1200 кг/м3.
2.26. Хризотиловый асбест должен быть пятого или шестого сорта в соответствии с ГОСТ 12871-67*.
2.27. Диатомитовый заполнитель получают дроблением боя диатомитовых изделий марки 500, соответствующих ГОСТ 2694-78.
2.28. В качестве выгорающих добавок следует использовать древесные опилки, коксовую крошку с наибольшей крупностью зерен 1 мм.
2.29. При приготовлении особо легких торкрет-бетонов в качестве заполнителя следует использовать вермикулит, перлит или их смесь с гранулированным или измельченным высокоглиноземистым волокном.
2.30. Высокоглиноземистое волокно должно соответствовать требованиям ТУ 14-8-107-74.
2.31. В качестве тонкомолотых добавок следует использовать добавки заводского изготовления: шамотную добавку (ГОСТ 23037-78); кислотоупорный порошок ПК-1 (ТУ 21 РСФСР 695-76).
2.32. Вода для затворения торкрет-бетона должна соответствовать требованиям ГОСТ 23732-79 "Вода для бетонов и растворов. Технические условия".
3.1. Приготовление смеси для торкретирования включает подготовку компонентов и их смешивание в определенном соотношении.
Для получения торкрет-бетона высокого качества и повышения производительности труда при строительстве торкрет-смеси следует приготовлять на специализированных заводах и доставлять к месту потребления в прочной герметичной упаковке.
Приготовлять торкрет-смеси на стройплощадке рекомендуется при небольшом (до 100 м3) объеме торкрет-работ.
3.2. Приготовлять заполнитель из боя огнеупорных материалов или керамзитового гравия, включая дробление и рассев, следует в заводских условиях с использованием стандартного оборудования огнеупорных заводов. В случае приготовления заполнителей на стройплощадке тип и марка необходимого оборудования должны быть указаны в ППР.
Щековые дробилки применяют для крупного и среднего дробления (размер измельчаемых кусков соответственно 200 - 250 мм и 20 - 100 мм). Для мелкого дробления (< 20 мм) применяют молотковые, валковые и конусные дробилки.
3.3. Заполнители заводского изготовления, поставляемые в соответствии с требованиями ГОСТ, указанные в пп. 2.13 - 2.15, 2.21 - 2.24, используют без дополнительной подготовки.
3.4. При приготовлении в заводских условиях торкрет-смесей на основе гидравлического вяжущего и вспученного вермикулита последний рекомендуется упрочнять для сокращения расхода цемента, улучшения технологичности вермикулитовой смеси (повышения сыпучести и уменьшения пыления), а также возможности затворения торкрет-смеси водой. Предварительное упрочнение вермикулита производят глиной в соответствии с указаниями, содержащимися в Приложении 1.
3.5. При приготовлении подобной торкрет-смеси на строительной площадке допускается применять неупрочненный вермикулит. При этом следует затворять укладываемую торкрет-смесь глиняной суспензией (шликером) плотностью 1,1 +/- 0,02 г/см3 или вводить в состав сухой торкрет-смеси 20% (от массы вермикулита) сухой молотой глины по ТУ 14-8-90-74.
3.6. Подготовка глиняной суспензии (шликера) включает приготовление глиняного теста (в растворомешалке, вихревом смесителе, глиномялке и др.) и последующее разведение глиняного теста водой до получения шликера, содержащего 7 - 10% глины в пересчете на сухое вещество (плотность шликера 1,1 +/- 0,02 г/см3).
Допускается приготовлять глиняную суспензию, разводя сухую молотую глину водой.
3.7. Для торкрет-смесей, содержащих жидкое стекло, также следует использовать вермикулит без предварительного упрочнения.
3.8. Подготовка высокоглиноземистого волокна включает грубое измельчение материала на хлопья длиной до 80 мм и толщиной до 20 - 40 мм и их последующую грануляцию.
3.9. Для грануляции волокна следует использовать растворосмеситель с винтовыми лопастями (например, СО-46), в нижней цилиндрической части корпуса которого следует просверлить отверстия диаметром 10 - 20 мм с шагом 20 - 30 мм. Площадь перфорированной части корпуса должна составлять примерно половину его общей площади.
3.10. Грануляция высокоглиноземистого волокна в смесителе происходит непрерывно.
3.11. Объем крупных хлопьев волокна, одновременно загружаемых в смеситель, должен составлять 60 - 80% его геометрического объема.
3.12. Подготовка хризотилового асбеста включает отсев комков размером более 5 мм.
3.13. Подготовка жидкого стекла и СДБ заключается в разведении их водой до получения требуемой консистенции.
3.14. Для перемешивания составляющих необходимо применять смесители принудительного действия, обеспечивающие тщательное перемешивание.
3.15. Дозировать вяжущие материалы, добавки и отвердители следует по массе с точностью +/- 2% при помощи дозаторов; заполнители допускается дозировать по объему с точностью +/- 5%.
3.16. Ниже приводится последовательность загрузки компонентов:
при приготовлении тяжелых и легких смесей в смеситель загружают заполнители, затем тонкомолотый шамот, отвердитель, цемент и добавку;
при приготовлении особо легких смесей загружают вермикулит (перлит), каолиновое волокно, асбест и шамотный песок.
3.17. Продолжительность перемешивания, определяемая достижением равномерного распределения всех компонентов по объему смеси, составляет 3 - 4 мин для тяжелых смесей и 1,5 - 2 мин для легких и особо легких смесей.
3.18. Готовая торкрет-масса, предназначенная для хранения, должна быть упакована в многослойные гидрофобизованные мешки, изготовленные из материалов, защищающих торкрет-массу от увлажнения (полиэтилена или полихлорвинила).
3.19. Срок хранения сухой торкрет-смеси на портландцементе, глиноземистом и высокоглиноземистом цементах, как правило, не должен превышать гарантированного срока хранения использованного вяжущего. Пригодность смеси, хранившейся более длительный срок, определяют испытанием контрольных образцов по п. 11.2.
3.20. Влажность заранее приготовленных смесей, содержащих гидравлическое вяжущее, не должна превышать 0,5%.
3.21. Влажность заранее приготовленных смесей, не содержащих гидравлических вяжущих и увлажняемых при нанесении жидким стеклом, глиняной суспензией и раствором СДБ, не должна превышать 6%.
4.1. Составы рекомендуемых тяжелых торкрет-бетонов приведены в табл. 6.
Таблица 6
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
N ? Наименование ?Мак- ? Расход материалов, кг/м3
со- ?торкрет-бетона?си- ??????????????????????????????????????????????????????????????????????????????????????
ста-? ?маль-? вяжущее ? добавка ? отвердитель ? заполнитель
ва ? ?ная ??????????????????????????????????????????????????????????????????????????????????????
? ?тем- ?порт-? жидкое ?гли-?вы- ?огне-?поли- ?ша- ?крем-?фер-?порт-?ша- ?хромо-?дроб-?дроб-
? ?пера-?ланд-? стекло ?но- ?со- ?упор-?фосфат?мот-?не- ?ро- ?ланд-?мот ?магне-?леный?леный
? ?тура ?це- ?плотностью?зе- ?ко- ?ная ?щелоч-?ная ?фто- ?хро-?це- ?кл. ?зит ?хро- ?пери-
? ?при- ?мент ?1,38 г/см3?мис-?гли-?глина?ного ?тон-?рис- ?мо- ?цент ?Б ?ХМБС-5?мо- ?кла-
? ?мене-?М500 ? ?тый ?но- ? ?метал-?ко- ?тый ?вый ?М500 ? ? ?маг- ?зо-
? ?ния, ? ? ?це- ?зе- ? ?ла ?мо- ?нат- ?шлак? ? ? ?нези-?шпи-
? ?°C ? ? ?мент?мис-? ?(на- ?ло- ?рий ? ? ? ? ?товый?не-
? ? ? ? ? ?тый ? ?при- ?тая ? ? ? ? ? ?кир- ?лид-
? ? ? ? ? ?це- ? ?мер, ? ? ? ? ? ? ?пич ?ный
? ? ? ? ? ?мент? ?NaPO )? ? ? ? ? ? ? ?кир-
? ? ? ? ? ? ? ? 3 ? ? ? ? ? ? ? ?пич
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
1 Алюмосиликат- 900 500 - - - - - 170 - - - 1400 - - -
ный на порт-
ландцементе
2 Алюмосиликат- 900 - 250 - 300 - - - - 300 35 - - 1400 - - -
ный на жидком
стекле
3 Алюмосиликат- 900 - 250 - 300 - - - - 300 - - 50 1400 - - -
ный на жидком
стекле
4 Алюмосиликат- 1200 - - 500 - - - - - - - 1300 - - -
ный на
глиноземистом
цементе
5 Магнезиально- 1400 - 250 - 300 - - - - - 20 - - - 2200 - -
шпинелидный на
жидком стекле
6 Алюмосиликат- 1400 - - - 500 100 - - - - - 1450 - - -
ный на высоко-
глиноземистом
цементе
7 Алюмосиликат- 1400 - - - 500 - 80 - - - - 1400 - - -
ный на высоко-
глиноземистом
цементе
8 Магнезиально- 1500 - 250 - 300 - - - - - - 60 - - 2200 - -
шпинелидный на
жидком стекле
9 Магнезиально- 1500 - 250 - 300 - - - - - - 60 - - - 2200 -
шпинелидный на
жидком стекле
10 Магнезиально- 1500 - 250 - 300 - - - - - - 60 - - - - 2200
шпинелидный на
жидком стекле
???????????????????????????????????????????????????????????????????????????????????????????????????????????????
4.2. Составы рекомендуемых легких торкрет-бетонов на основе портландцемента приведены в табл. 7.
Таблица 7
??????????????????????????????????????????????????????????????????????????
N ?Наименование?Мак- ?Объем-? Расход материалов, кг/м3
со- ? торкрет- ?си- ?ная ????????????????????????????????????????????
ста-? бетона ?маль-?масса ?порт-?тон- ? заполнитель
вов ? ?ная ?торк- ?ланд-?ко- ????????????????????????????????
? ?тем- ?рет- ?це- ?моло-?шамотный ?гранулиро-?ке- ?пер-
? ?пера-?бетона?мент ?тая ?песок ?ванный ?рам-?лит
? ?тура ?после ? ?ша- ? н ?доменный ?зит ?мар-
? ?при- ?сушки,? ?мот- ?гамма = ?шлак, ?мар-?ки
? ?мене-?кг/м3 ? ?ная ? 0 ? н ?ки ?300
? ?ния, ? ? ?до- ?1300 кг/м3?гамма = ?450 ?
? ?°C ? ? ?бавка? ? 0 ? ?
? ? ? ? ? ? ?1000 кг/м3? ?
??????????????????????????????????????????????????????????????????????????
1-Л Керамзито- 600 1200 475 150 - 195 365 -
шлаковый
2-Л Перлито- 600 1050 475 150 - 195 - 215
шлаковый
3-Л Керамзито- 800 1250 475 150 245 - 365 -
шамотный
4-Л Перлито- 800 1100 475 150 245 - - 215
шамотный
5-Л Керамзитовый 800 1250 450 150 - - 620 -
(при
н
гамма =
0
550 кг/м3)
?????????????????????????????????????????????????????????????????????????
4.3. Составы рекомендуемых особо легких торкрет-бетонов приведены в табл. 8.
Таблица 8
??????????????????????????????????????????????????????????????????
N ? Наименование ?Тем- ?Объем-? Расход материалов, кг/м3
со- ?торкрет-бетона?пера-?ная ?????????????????????????????????
става? ?тура ?масса ?вер-?пер-?песок?ас- ?вы- ?от-
? ?при- ?после ?ми- ?лит ?из ?бест?соко-?вер-
? ?мене-?сушки,?ку- ?М80 ?ке- ? ?гли- ?ди-
? ?ния, ?кг/м3 ?лит ? ?рам- ? ?нозе-?тель
? ?°C ? ?М200? ?зито-? ?мис- ?жид-
? ? ? ? ? ?вого ? ?тое ?кого
? ? ? ? ? ?гра- ? ?во- ?стек-
? ? ? ? ? ?вия ? ?локно?ла
? ? ? ? ? ?М400 ? ? ?
??????????????????????????????????????????????????????????????????
На жидком стекле
1-О.Л Вермикулитовый 700 350 300 - - - - 15
2-О.Л Вермикулито- 700 400 255 - 85 - - 20
керамзитовый
3-О.Л Вермикулито- 700 450 238 - 145 - - 22
керамзитовый
4-О.Л Вермикулито- 700 500 225 - 200 - - 25
керамзитовый
5-О.Л Перлито- 600 450 - 340 - 60 - 10
волокнистый
На глиняной суспензии с раствором СДБ
6-О.Л Перлито- 900 400 - 200 - 50 100 -
волокнистый
7-О.Л Вермикулито- 1000 400 230 - - 30 100 -
волокнистый
8-О.Л Вермикулито- 1000 500 280 - - 30 140 -
волокнистый
??????????????????????????????????????????????????????????????????
4.4. Составы рекомендуемых легких торкрет-бетонов на основе глиноземистого цемента и жидкого стекла приведены в табл. 9.
Таблица 9
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
N ?Наименование?Мак- ?Объем-? Расход материалов, кг/м3 ?Расход материалов,
со- ? торкрет- ?си- ?ная ? ? % по объему
ста-? бетона ?маль-?масса ????????????????????????????????????????????????????????????????????????????????????????????
ва ? ?ная ?после ?гли- ?вер- ?вер- ?пер- ?песок?диа-?песок?ша- ?высо-?ас- ?гли-?от- ?по- ?гли-?за- ?вы- ?гли-
? ?тем- ?сушки,?нозе-?мику-?мику-?лит ?из ?то- ?из ?мот ?ко- ?бест?на ?вер-?ро- ?но- ?пол-?го- ?на
? ?пера-?кг/м3 ?мис- ?лит ?лит ? ?ке- ?ми- ?ша- ?ЗШАМ?гли- ? ?мо- ?ди- ?шок ?зе- ?ни- ?раю-?мо-
? ?тура ? ?тый ?неуп-?уп- ? ?рам- ?то- ?мот- ? ?нозе-? ?ло- ?тель?кис-?мис-?тель?щая ?ло-
? ?при- ? ?це- ?роч- ?роч- ? ?зито-?вый ?ного ? ?мис- ? ?тая ?жид-?ло- ?тый ? ?до- ?тая
? ?мене-? ?мент ?нен- ?нен- ? ?вого ?пе- ?лег- ? ?тое ? ? ?кого?то- ?це- ? ?бав-?
? ?ния, ? ? ?ный ?ный ? ?гра- ?сок ?ко- ? ?во- ? ? ?сте-?упо-?мент? ?ка ?
? ?°C ? ? ? ? ? ?вия ? ?веса ? ?локно? ? ?кла ?рный? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ПК-1? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
6-Л ?Вермикулито-?900 ?700 - ?310 -?210 -? - ? - ?186 -? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
?керамзитовый? ? 1100? 580? 184? ? ? 336? ? ? ? ? ? ? ? ? ? ? ?
7-Л ?Вермикулито-?900 ?700 - ?245 -? - ?300 -? - ?175 -? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
?керамзитовый? ? 1100? 535? ? 242? ? 323? ? ? ? ? ? ? ? ? ? ? ?
8-Л ?Вермикулито-?1200 ?900 - ?410 -?225 -? - ? - ? - ? - ?265 -? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
?шамотный ? ? 1300? 665? 180? ? ? ? ? 455? ? ? ? ? ? ? ? ? ?
9-Л ?Вермикулито-?1200 ?900 - ?315 -? - ?330 -? - ? - ? - ?255 -? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
?шамотный ? ? 1300? 540? ? 300? ? ? ? 460? ? ? ? ? ? ? ? ? ?
10-Л?Вермикулито-?1000 ?600 - ?225 -?230 -? - ? - ? - ? - ? - ? - ?120 -?25 -? - ? - ? - ? - ? - ? - ? -
?волокнистый ? ? 800? 470? 207? ? ? ? ? ? ? 103? 20? ? ? ? ? ? ?
11-Л?Перлито- ?900 ?600 ?300 ? - ? - ?150 ? - ? - ? - ? - ?130 ?20 ? - ? - ? - ? - ? - ? - ? -
?волокнистый ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
12-Л?Перлито- ?900 ?700 - ?450 -? - ? - ?250 -? - ? - ? - ? - ? - ? - ? - ?30 ? - ? - ? - ? - ? -
?цементный ? ? 1100? 660? ? ? 440? ? ? ? ? ? ? ? ? ? ? ? ?
?диатомитовый? ? 1100? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
14-Л?Диатомито- ?1000 ?900 - ?320 ?130 ? - ? - ? - ?320 ? - ? - ? - ? - ?104 ? - ?130 ? - ? - ? - ? -
?вермикулито-? ? 950? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?вый ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?асбестовый ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
16-Л?С выгорающи-?1300 ?1200 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?30 ?20 ?30 ?20
?ми добавками? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
17-Л?Перлито- ?600 ?600 ? - ? - ? - ?480 ? - ? - ? - ? - ? - ?60 ? - ?30 ? - ? - ? - ? - ? -
<*> ?волокнистый ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
--------------------------------
<*> Расход жидкого стекла плотностью 1,04 - 1,08 г/см3
составляет 80 - 100% от массы сухих компонентов.
в соответствии с указаниями Приложения 2.
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
4.5. Свойства исходных материалов для приготовления легких и особо легких торкрет-бетонов могут изменяться в широком диапазоне; поэтому приведенные в настоящем разделе составы являются ориентировочными. При подборе состава и уточнении соотношения компонентов сухой торкрет-смеси следует применять материалы, имеющиеся на строительной площадке (в соответствии с Приложением 2).
5.1. При строительстве подготовку поверхности перед нанесением торкрет-футеровок необходимо производить в соответствии с проектом данного теплового агрегата.
5.2. Подготовка металлической поверхности включает в себя очистку от рыхлой ржавчины, отслаивающейся окалины и других загрязнений.
5.3. Подготовка ремонтируемой футеровки включает в себя: удаление слабых, отслаивающихся и разрушенных участков на всю толщину слоя торкрет-бетона до металлической поверхности или до изоляционного подслоя с обнажением не менее двух анкеров, обдувку поверхности сжатым воздухом и, при необходимости, установку предусмотренных проектом дополнительных анкеров и сеток. При обдувке поверхности для уменьшения пыления рекомендуется вводить небольшое количество воды.
Профиль нанесенного торкрет-слоя должен иметь вид, представленный на рис. 1, б.
а

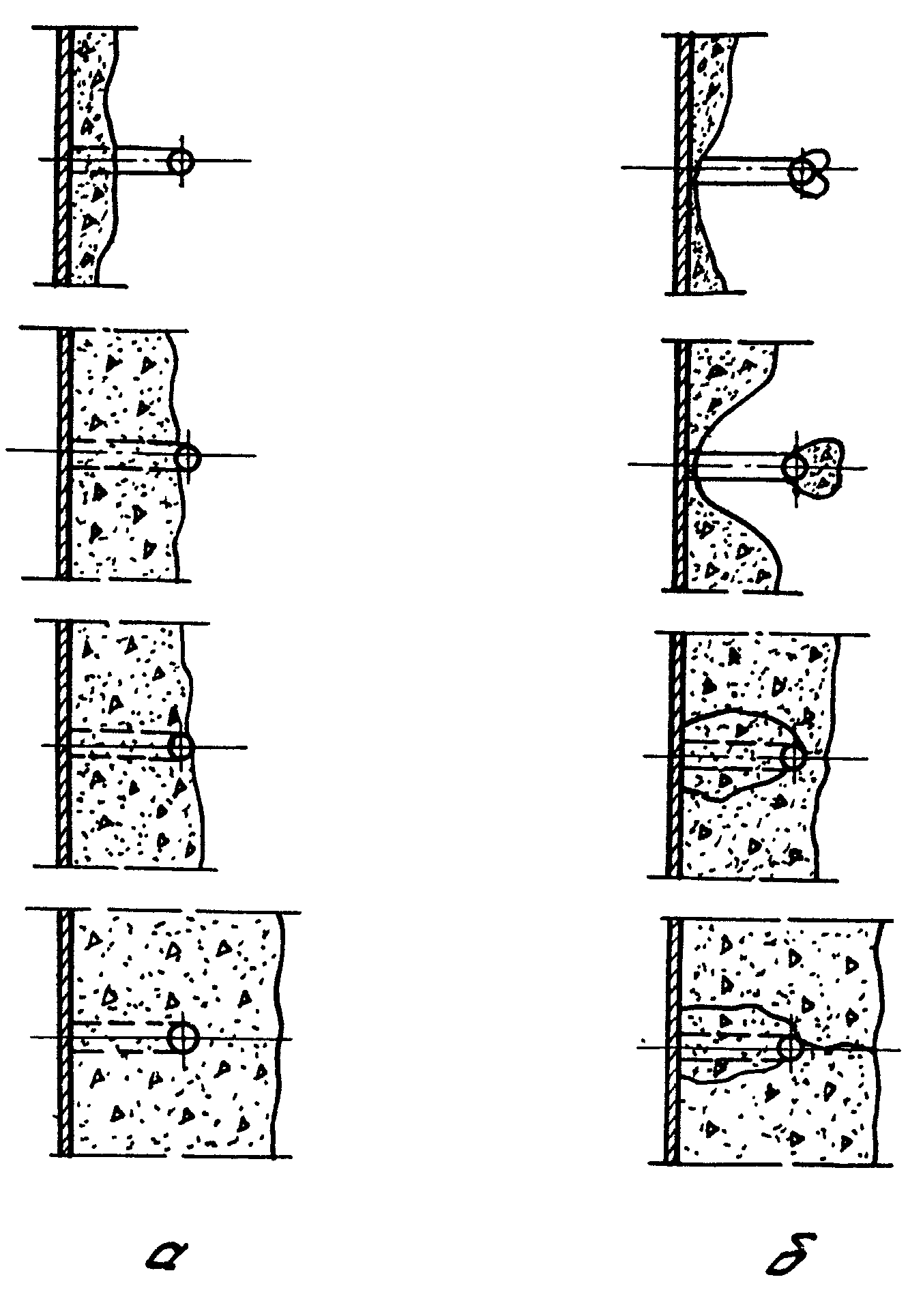

Рис. 1. Подготовка ремонтируемой поверхности
перед торкретированием: а - неправильно; б - правильно;
1 - ремонтируемая футеровка; 2 - слой торкрет-бетона
5.4. При использовании торкрет-смеси в качестве материала для заделки швов между сборными панелями из жаростойкого бетона торцовые поверхности панелей предварительно очищают от грязи и мусора, а в зимнее время - от инея и льда.
5.5. Перед нанесением смеси на гидравлическом вяжущем для обеспечения нормальных условий твердения нанесенного слоя ремонтируемую поверхность следует увлажнить водой, подаваемой через сопло цемент-пушки и распыляемой воздухом. Ремонтируемую поверхность жаростойкого бетона увлажняют до стекания воды (до блеска поверхности). Через 5 - 7 мин увлажнение производят вновь, повторяя его 4 - 5 раз. Ремонтируемую поверхность шамотной кладки увлажняют непрерывно в течение ~20 мин. Перед нанесением торкрет-бетона на основе жидкого стекла увлажнять поверхность не требуется.
Нанесение торкрет-бетона на пористые поверхности (известково-кремнеземистые, перлитокерамические, диатомитовые и другие) изложено в п. 8.11.
5.6. Поверхности, не подлежащие покрытию торкрет-бетоном, для предотвращения его налипания закрывают бумагой, мешковиной и т.д.
6.1. Торкрет-бетон наносят в соответствии с требованиями рабочих чертежей и настоящей инструкции.
Организацию работ, тип и количество необходимого оборудования, инструментов и приспособлений устанавливает ППР.
6.2. Перед началом ремонтных работ необходимо:
определить состояние футеровки и объем торкретирования, учитывая при этом, что отскок смеси составляет около 30% для тяжелых составов и до 15% для легких;
определить температурно-влажностные условия во время ремонта, возможные условия сушки и первого нагревания, а также максимальную рабочую температуру футеровки в период эксплуатации.
6.3. Для торкретирования следует использовать цемент-пушку со шлюзовой камерой или со шлюзовым барабаном. Тип цемент-пушки зависит от объема работ, объемной массы и толщины наносимой торкрет-бетонной футеровки. Основные показатели цемент-пушек, выпускаемых в СССР, приведены в табл. 10.
Таблица 10
??????????????????????????????????????????????????????????????????
Наименование ?Макси- ?Произво-? Дальность ? Параметры ?Масса,
и марка ?мальная?дитель- ? подачи, м ? воздуха ? кг
установки ?круп- ?ность по??????????????????????????????
?ность ?сухой ?по ?по ?давле- ?расход,?
?зерен, ?смеси, ?вер- ?гори- ?ние, ?м3/мин ?
?мм ?м3/ч ?ти- ?зон- ?кгс/см2? ?
? ? ?кали ?тали ? ? ?
??????????????????????????????????????????????????????????????????
Цемент-пушка 8 1,5 30 70 3 - 3,5 3 850
СБ-13 (С-320)
Машина для 25 4,0 40 200 4 - 5 6 - 8 1000
безопалубоч-
ного бето-
нирования
СБ-67
(С-1004)
Цемент-пушка 7 1,0 70 100 6 5 377
ЦПШК-1М
Цемент-пушка 10 2,0 100 200 6 9 520
ЦПШК-2
Цемент-пушка 10 - 20 4,0 100 200 6 9 840
ЦПШК-4
Цемент-пушка 10 2,0 10 45 3 - 4 4 643
СБ-117
??????????????????????????????????????????????????????????????????
6.4. Для подачи увлажняющей жидкости (воды, жидкого стекла, глиняной суспензии) следует использовать бак-ресивер или насос (например, вихревой насос ВК-4/24).
6.5. Для нанесения особо легкого торкрет-бетона, а также для предотвращения забивки сопла торкрет-аппарата в процессе торкретирования следует использовать сопло с дополнительным поддувом (рис. 2), позволяющее укладывать также быстросхватывающиеся смеси при удалении сопла от торкретируемой поверхности от 0,4 до 1,5 м (проект ВНИПИ Теплопроект, КБ 228).

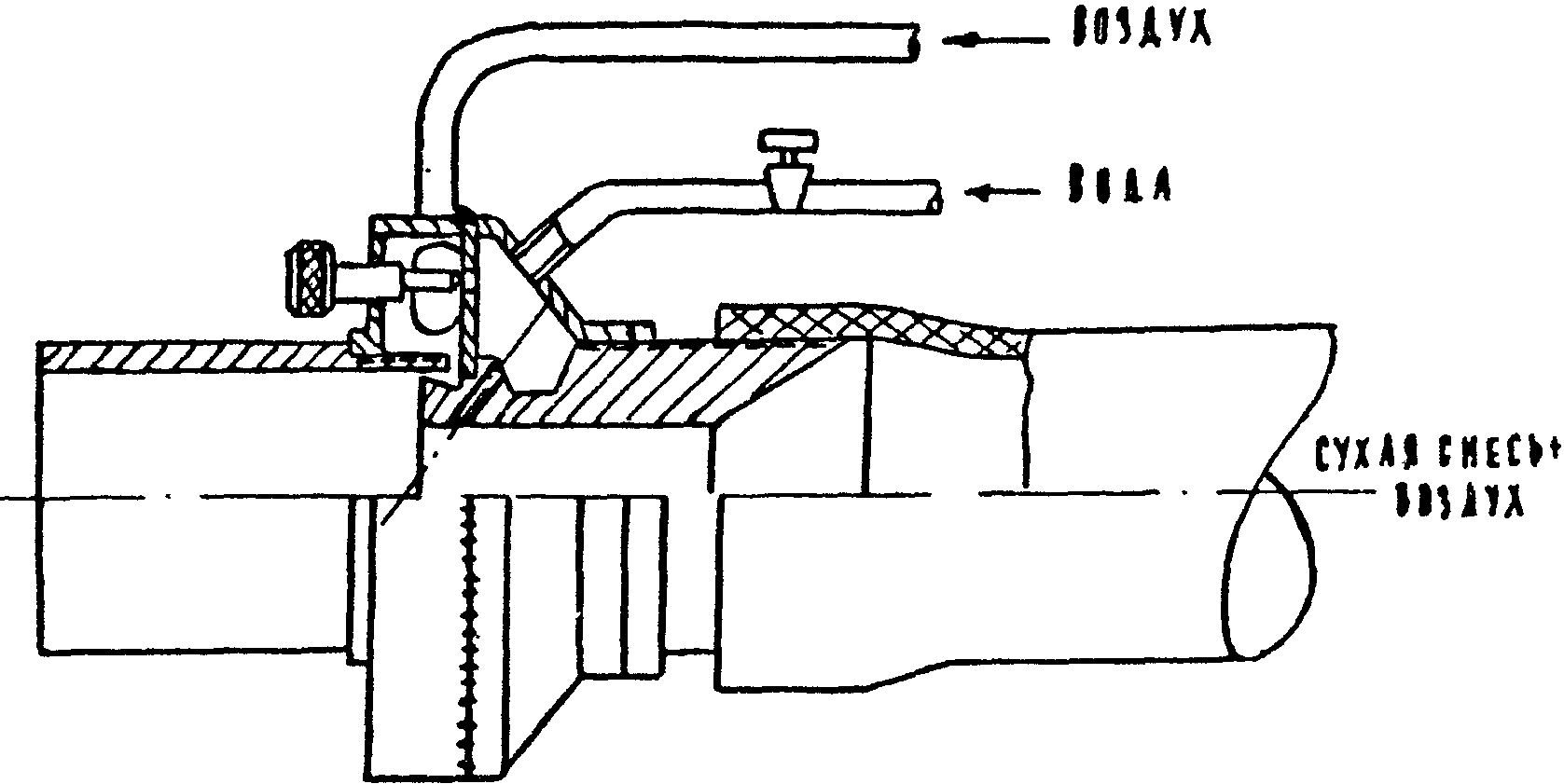

Рис. 2. Сопло цемент-пушки для нанесения
особо легких торкрет-смесей
В стесненных условиях торкрет-смесь следует наносить с помощью сопла, имеющего насадку, изогнутую под углом 135°, или сопла, насадка которого заменена гибким шлангом.
6.6. Режим работы используемого торкрет-аппарата устанавливают перед началом работ по результатам пробного нанесения материала на переносной щит.
6.7. Ориентировочный режим торкретирования при удалении места производства работ от торкрет-аппарата по вертикали до 3 м и по горизонтали до 20 м приведен ниже.
Для легких Для тяжелых
торкрет-бетонов торкрет-бетонов
Давление воздуха 1 - 1,5 2,5 - 2,8
в материальном шланге, кгс/см2
Давление на жидкую связку, 3 - 3,5 3,5 - 4,5
кгс/см2
Максимальные значения приведенных режимов относятся к случаю торкретирования потолочных поверхностей; минимальные - к торкретированию вертикальных поверхностей.
Торкрет-бетонную смесь наносят на поверхность круговыми движениями сопла. Как правило, сопло должно быть расположено под прямым углом к торкретируемой поверхности на расстоянии 0,8 - 1,5 м от нее. Оптимальное удаление устанавливает оператор при пробном торкретировании. При торкретировании анкерных элементов сопло следует держать ближе к торкретируемой поверхности и с небольшим наклоном, чтобы обеспечить равномерное нарастание слоя бетона и предотвратить налипание бетона на анкерах (рис. 3). В особо стесненных местах при густом расположении анкеров их концы необходимо периодически (1 - 2 раза) очищать от налипшего материала во избежание образования пустот и неуплотненных участков.
Рис. 3. Нанесение торкрет-бетона в области
анкерного крепления: а - правильно; б - неправильно
6.8. При увеличении расстояния от места производства работ до торкрет-аппарата на каждые 10 м по вертикали и 50 м по горизонтали давление воздуха для подачи сухой смеси необходимо увеличивать на 0,3 - 0,4 кгс/см2, а давление на жидкую связку - на 1 - 2 кгс/см2.
6.9. При бетонировании пола следует производить поверхностное уплотнение вибраторами.
6.10. Количество жидкости, вводимой в торкрет-массу в процессе торкретирования, определяют визуально - по моменту начала образования глянцевой пленки на поверхности нанесенного слоя. Если расход жидкой связки или воды меньше оптимального, то происходит сильное пыление и увеличение отскока. Если содержание жидкой связки больше оптимального, смесь сползает с поверхности.
6.11. Торкрет-бетон наносят на поверхность отдельными участками - картами или поясами, размер которых зависит от сроков схватывания бетона, температуры окружающей среды и толщины футеровки. Карты должны иметь прямоугольную форму и их границы должны проходить посредине двух рядов анкеров. Плоскость кромок карт должна составлять с торкретируемой поверхностью угол 90°.
Тяжелые торкрет-бетоны наносят участками-картами размером 1,5 - 2 м на 1 м.
Для особо легких торкрет-смесей на глиноземистом цементе при температуре +15 °C размеры карт составляют 0,7 x 0,7 м; с повышением температуры до +30 °C размеры карт уменьшают до 0,7 x 0,3 м.
6.12. Для ограничения отдельных карт при торкретировании, выполнения кромок карт, соответствующих заданному профилю шва, и обеспечения требуемой толщины слоя рекомендуется применять металлические или деревянные шаблоны.
Укладку торкрет-бетона в пределах карты на заданную толщину слоя следует выполнять за один проход без перерыва (за исключением смесей на жидком стекле). В случае необходимости прервать процесс торкретирования заданный размер карты может быть уменьшен с образованием дополнительного шва, который обязательно должен проходить посредине двух рядов анкеров. Если перерыв в торкретировании больше 10 мин, нанесенный слой футеровки в пределах карты, толщина которой меньше проектной, должен быть полностью удален.
6.13. Нанесение тяжелой торкрет-смеси на жидком стекле необходимо производить слоями толщиной 50 - 60 мм, так как более толстые слои сползают. Для получения монолитной футеровки размер карты должен быть таким, чтобы в уложенном слое торкрет-бетона этой карты не произошло полного схватывания до нанесения следующего слоя и при нанесении его выходящая из сопла торкрет-смесь не разрушала уложенный слой, а внедрялась в него.
6.14. В случае двухслойной футеровки торкрет-бетон изоляционного слоя выполняют без образования карт сплошными последовательно наносимыми захватками прямоугольной формы высотой 1200 - 1300 мм и длиной (в зависимости от скорости затвердевания бетона) 2 - 3 м. При зачистке и других перерывах кромки захватки должны быть обрезаны под углом 90° к торкретируемой поверхности. Инструмент для этих операций показан на рис. 4.
а
б
а - шаблон; б - обрезовка
Торкрет-бетон рабочего слоя допускается выполнять последовательно наносимыми захватками без образования карт - в случаях, когда для армирования применяется сетка или когда бетоны имеют длительные сроки начала схватывания (на основе жидкого стекла, на высокоглиноземистом цементе алюминотермического состава без добавок). Для организованного образования трещин в бетоне рабочего слоя (после схватывания бетона) нарезают горизонтальные и вертикальные русты с шагом 500 x 500 или 600 x 600 мм, шириной 3 - 4 мм и глубиной 25 мм.
6.15. Заданную толщину слоя торкрет-бетона, укладываемого без применения ограничительных шаблонов, обеспечивают при помощи маячных стержней (рис. 5), удаляемых после зачистки.
а
б

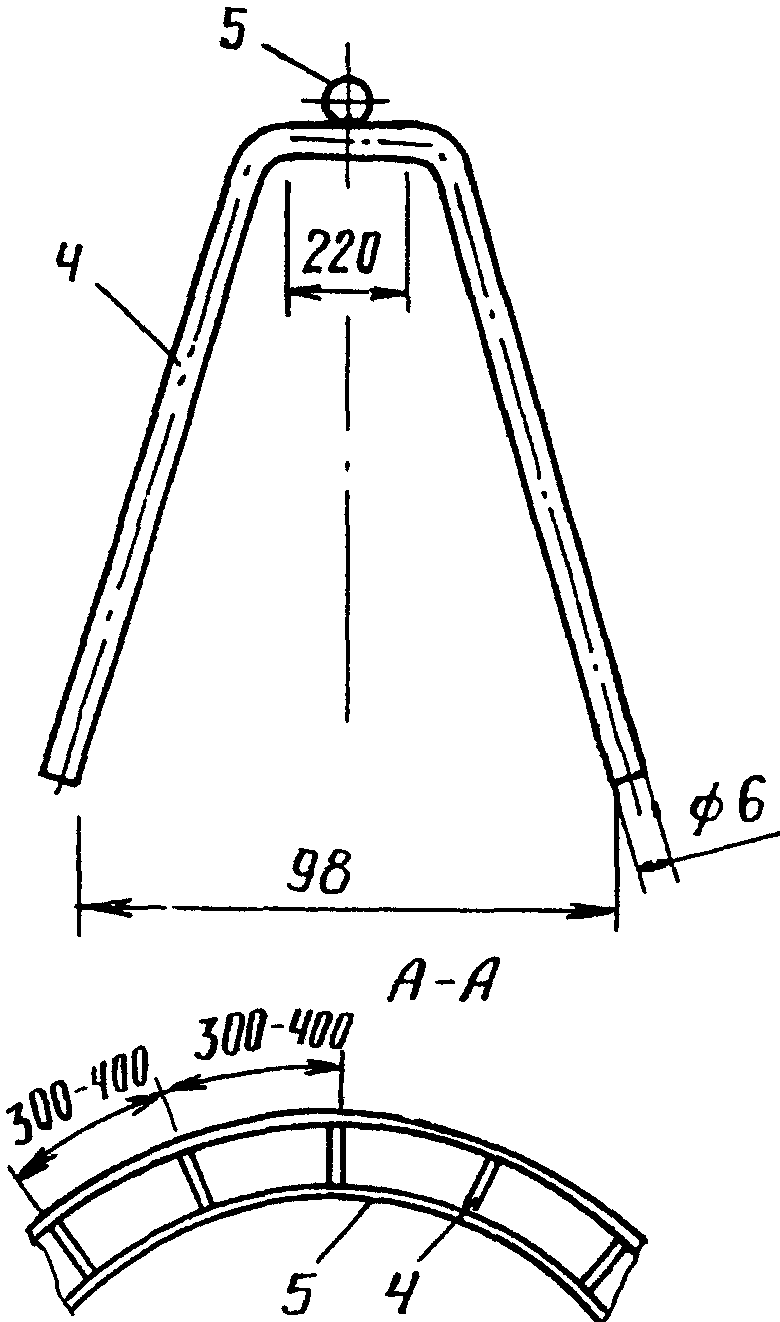

а - установка шаблона по маякам; б - маячная скоба
и кольцо; 1 - ранее нанесенный торкрет-бетон;
2 - вновь нанесенный торкрет-бетон; 3 - шаблон;
4 - маячные скобы; 5 - маячные кольца;
6 - арматурные шпильки; 7 - кожух
6.16. Готовые поверхности футеровки (особенно днища) рекомендуется закрывать мешковиной, бумагой или пленкой, чтобы предотвратить налипание на них смеси при продолжении торкретирования.
6.17. Непосредственно перед возобновлением работ после длительного перерыва необходимо очистить от пыли и хорошо увлажнить поверхности, к которым будет примыкать свеженаносимая торкрет-смесь.
6.18. Последовательность включения торкрет-аппарата:
загружают в бункер аппарата готовую смесь и заливают в емкость (в случае применения насоса) или в бак-ресивер жидкую связку или воду;
подают воздух в бак-ресивер или включают насос;
подают воздух в торкрет-аппарат.
6.19. Последовательность выключения торкрет-аппарата:
прекращают подачу смеси в бункер аппарата;
вырабатывают всю смесь, находящуюся в шлюзовой камере;
выключают торкрет-аппарат;
выключают насос;
жидкую связку, находящуюся в баке-ресивере при давлении 2 - 2,5 кгс/см2, перегоняют по материальному шлангу в емкость для хранения;
перекрывают подачу воздуха в бак-ресивер и после сброса давления в баке до атмосферного заливают в него воду для промывки бака, шланга и сопла;
в случае применения насоса шланг и сопло также тщательно промывают водой.
7.1. Укладку торкрет-бетона на основе глиноземистого цемента и портландцемента, как правило, следует производить при температуре внутри теплового агрегата не ниже +5 °C, на основе высокоглиноземистого цемента и жидкого стекла при температуре не ниже +15 °C.
7.2. В случае невозможности или экономической нецелесообразности поддержания внутри теплового агрегата положительной температуры, а также в случаях, когда свежеуложенный торкрет-бетон может быть подвергнут воздействию отрицательных температур до набора им 50% марочной прочности, в воду для затворения торкрет-бетона на основе портландцемента или глиноземистого цемента следует вводить хлористый кальций (ГОСТ 450-70).
Вводить противоморозные добавки в торкрет-бетон на основе жидкого стекла и высокоглиноземистого цемента запрещается. Работы с использованием этих материалов следует производить только при положительной температуре.
7.3. В расходный бак торкрет-установки хлористый кальций следует подавать в виде предварительно приготовленного водного раствора, концентрация которого определяется температурой, при которой производят работы (табл. 11).
??????????????????????????????????????????????????????????????????
Температура окружающей среды, °C ? Расход хлористого кальция,
? кг на 100 л раствора
??????????????????????????????????????????????????????????????????
-5 6
-10 12
-15 16
??????????????????????????????????????????????????????????????????
7.4. Раствор, содержащий необходимое количество хлористого кальция, следует готовить, разбавляя водой насыщенный раствор плотностью 1,29 г/см3. Необходимое количество насыщенного раствора хлористого кальция определяют в соответствии с табл. 12 и Приложением 2.
??????????????????????????????????????????????????????????????????
Плотность водного ?Содержание безводного хлористого кальция, кг
раствора при 15 °C, ??????????????????????????????????????????????
г/см3 ?в 1 л раствора?в 1 кг раствора? на 1 л воды
??????????????????????????????????????????????????????????????????
1,05 0,062 0,059 0,063
1,08 0,102 0,094 0,104
1,13 0,166 0,147 0,178
1,17 0,221 0,189 0,233
1,29 0,402 0,310 0,427
??????????????????????????????????????????????????????????????????
7.5. При введении противоморозных добавок следует учитывать, что скорость твердения торкрет-бетона с понижением температуры снижается, а при температуре минус 15 - 20 °C процессы гидратации цемента практически прекращаются.
В связи с этим режим сушки и первого разогрева теплового агрегата должен предусматривать первоначальный подъем температуры внутри агрегата с футеровкой на основе глиноземистого цемента до +20 °C и выдержкой при этой температуре в течение 48 ч. Тепловой агрегат с футеровкой на основе портландцемента должен быть прогрет до +60 °C и выдержан при этой температуре в течение 24 ч.
7.6. В случае если футеровка после окончания твердения не сразу вводится в эксплуатацию и существует опасность ее заморозить, то для предотвращения снижения прочности следует произвести ее сушку.
И ТЕХНОЛОГИЯ ИХ ИЗГОТОВЛЕНИЯ
8.1. В зависимости от условий службы футеровки тепловых агрегатов, выполняемые торкретированием, следует изготовлять однослойными или многослойными.
8.2. С изменением условий службы целесообразно изменять конструкцию и толщину футеровки, а также вид используемых материалов.
8.3. При конструировании торкрет-бетонных футеровок следует учитывать, что толщина рабочего слоя торкрет-бетона не должна превышать 150 мм. Толщину слоя теплоизоляции назначают по результатам теплотехнического расчета.
8.4. В качестве материала для теплоизоляционного слоя следует использовать эффективные изоляционные материалы (плитные изделия объемной массой на более 300 кг/м3, в том числе на основе минерального и высокоглиноземистого волокна) или легкие и особо легкие жаростойкие торкрет-бетоны.
8.5. Вид тяжелого жаростойкого торкрет-бетона следует выбирать с учетом температуры рабочей среды, условий эксплуатации (истирающие воздействия, агрессивная среда и т.д.), усилий, возникающих в футеровке при транспортировании, монтаже и эксплуатации, а также с учетом технико-экономического обоснования. Выбор теплоизоляционного материала зависит от температуры применения, профиля и толщины футеровки, свойств теплоизоляционных материалов.
8.6. Примеры конструктивного решения однослойной и многослойной футеровки с применением торкрет-бетона приведены на рис. 6 и 7.

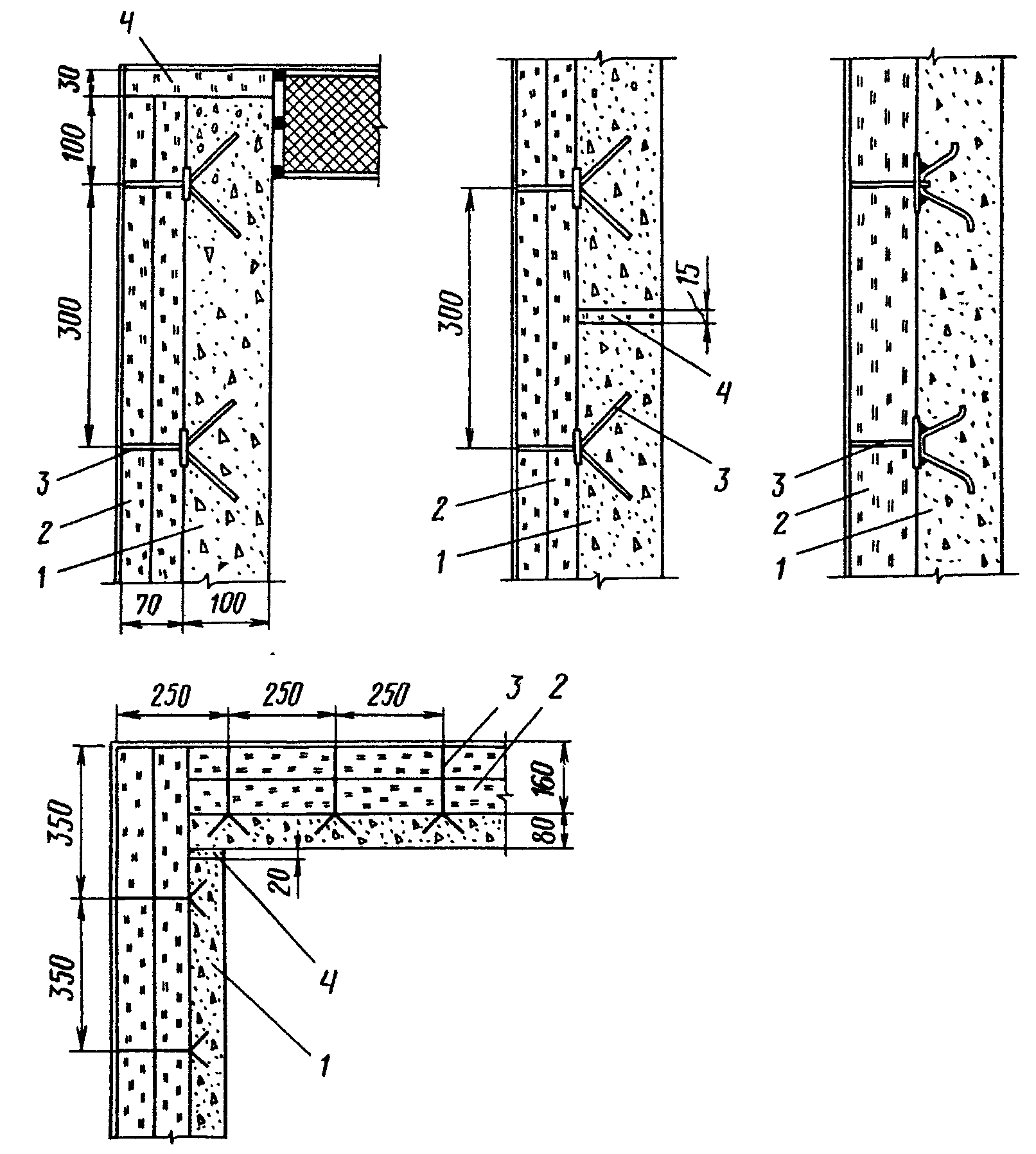

Рис. 6. Примеры конструктивных решений многослойных
торкрет-футеровок: 1 - жаростойкий торкрет-бетон;
2 - теплоизоляционный слой; 3 - металлические анкеры;
4 - температурный шов
однослойных торкрет-футеровок
8.7. Для крепления торкрет-бетонных и теплоизоляционных слоев футеровок применяют, в основном, металлические анкеры. Конструкции креплений приведены на рис. 8.

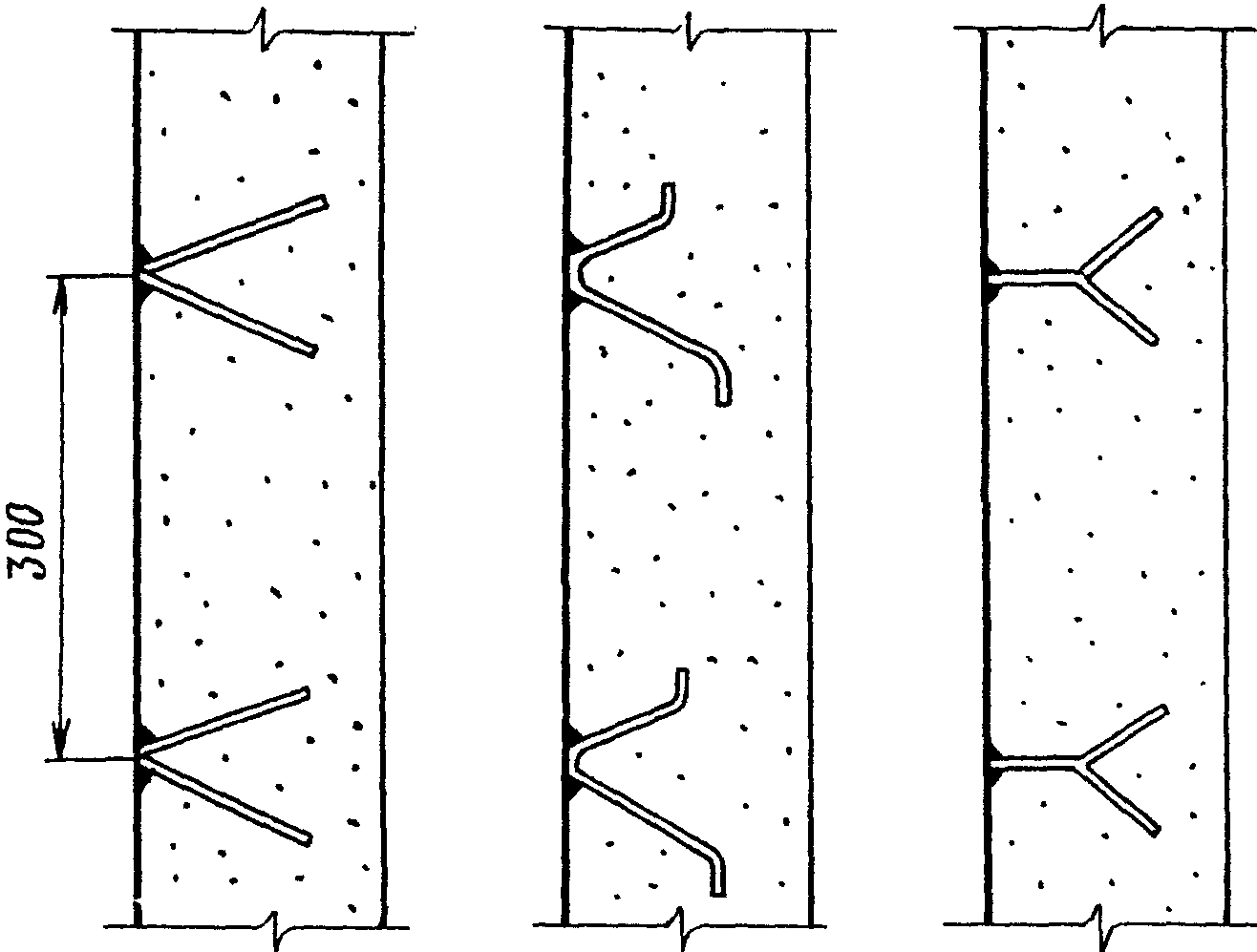

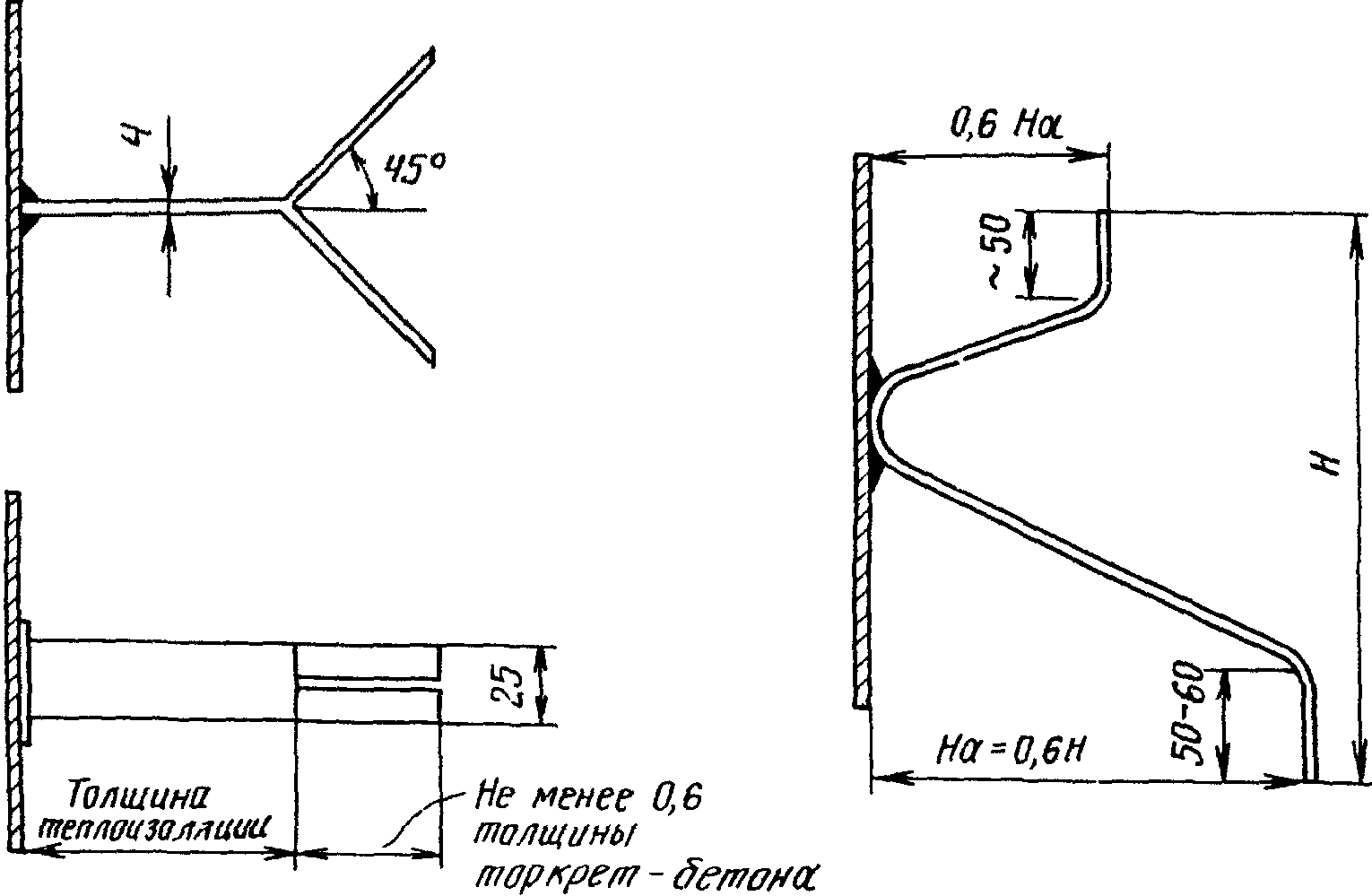

Рис. 8. Конструкции крепления торкрет-футеровок
Рекомендуемый шаг анкеров для стен по горизонтали и вертикали составляет 300 - 400 мм, для сводов - 200 - 250 мм.
8.8. Для крепления однослойной торкрет-футеровки толщиной до 100 мм следует применять сетку с размером ячеек 150 x 150 мм и диаметром проволоки 5 мм, прикрепленную к кожуху стальными шпильками (рис. 9).
ИС NORMPROD: примечание. Взамен ГОСТ 8478-66 Постановлением Госстандарта СССР от 18.05.1981 N 2426 с 1 января 1983 года введен в действие ГОСТ 8478-81. |

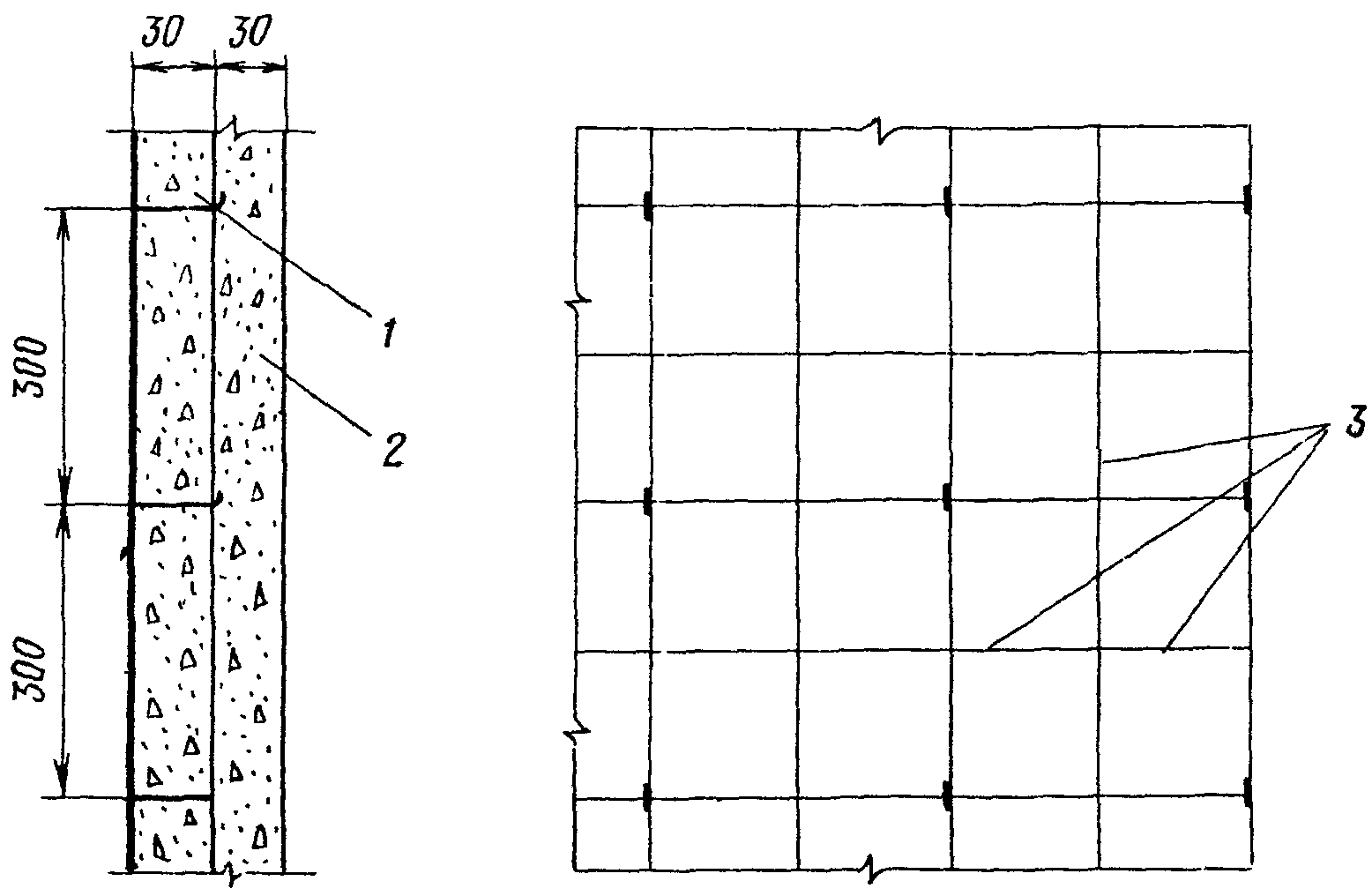

Рис. 9. Конструкция однослойной торкрет-бетонной футеровки
(толщиной до 100 мм): 1 - штырь диаметром 6 - 8 мм;
2 - торкрет-бетон; 3 - сетка 5 - 15 по ГОСТ 8478-66
8.9. Для изготовления конструкций креплений футеровок в зависимости от температуры службы следует применять арматурную сталь горячекатаную класса А-I, арматурную проволоку обыкновенную, стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные.
Марку стали выбирают в зависимости от назначения анкера, максимальной температуры нагрева, материала футеровки, усилий, действующих на анкер, в соответствии с требованиями ГОСТ 5632-72, ГОСТ 5582-75, ГОСТ 7350-77, ГОСТ 4986-70, ГОСТ 18907-73 и ГОСТ 18143-72.
ИС NORMPROD: примечание. Взамен СН 393-69 Постановлением Госстроя СССР от 04.09.1978 N 175 с 1 июля 1979 года введены в действие СН 393-78. |
Сварку арматуры и анкеров необходимо выполнять согласно "Указаниям по сварке соединений арматуры и закладных деталей железобетонных конструкций" СН-393-69; приварку анкеров из жаростойкой стали к металлическому основанию - в соответствии с ОСТ 26-01-10-70 "Электроды для ручной электродуговой сварки".
8.10. Многослойную футеровку со слоем изоляции из плитных изделий (минераловатные маты, плиты МКРВ и др.) изготовляют в такой последовательности:
очистка внутренней металлической поверхности теплового агрегата от отслаивающейся окалины, ржавчины и пыли;
разметка и приварка анкеров;
нанизывание (накалывание) изоляционных плит (матов) на анкеры и закрепление их;
очистка поверхности теплоизоляционного слоя и армирующих элементов сжатым воздухом с небольшим количеством воды;
нанесение торкрет-бетона с выравниванием поверхности.
8.11. При использовании в качестве изоляционного слоя изделий (перлитокерамических, известково-кремнеземистых, перлитоцементных и др.), легко отсасывающих влагу, поверхность последних перед нанесением торкрет-бетона необходимо покрывать влагоизолирующим материалом (крафт-бумагой, полиэтиленовой или поливинилхлоридной пленкой), предотвращающим обезвоживание слоя торкрет-бетона. С этой же целью допускается использовать пленкообразующие или гидрофобизующие материалы. Дальнейшая последовательность изготовления футеровки изложена в п. 8.10.
8.12. Многослойную футеровку со слоем изоляции из легкого и особо легкого жаростойкого торкрет-бетона изготовляют в такой последовательности:
очистка металлической поверхности от ржавчины и окалины;
разметка и приварка армирующих элементов;
приварка маяков для контроля толщины торкрет-слоя;
нанесение теплоизоляционного слоя торкрет-бетона;
удаление (очистка) с помощью сжатого воздуха пыли и отскока с поверхности армирующих элементов;
нанесение слоя тяжелого торкрет-бетона;
выравнивание поверхности.
8.13. Однослойную торкрет-бетонную футеровку изготовляют в такой последовательности:
очистка внутренней металлической поверхности агрегата;
приварка маяков, армирующих элементов;
нанесение торкрет-бетона и выравнивание поверхности.
При использовании для армирования сетки необходимо обеспечить тщательное заполнение ее ячеек торкрет-бетоном (см. п. 6.7).
И УХОД ЗА ТВЕРДЕЮЩИМ ТОРКРЕТ-БЕТОНОМ
9.1. При строительстве тепловых агрегатов температурные швы выполняют в торкрет-бетонной футеровке согласно проекту.
9.2. При ремонте футеровки торкретированием необходимо сохранять температурные швы, имеющиеся в старой кладке; во всяком случае на каждые 3 - 4 м следует устраивать один температурный шов толщиной 10 - 15 мм.
В тяжелой торкрет-футеровке температурный шов можно выполнять при помощи высокоглиноземистых плит (МКРВ), поставленных на ребро.
При двухслойной футеровке, состоящей из легкого (с
до 1000 кг/м3) и тяжелого торкрет-бетона, устраивать температурные швы в изоляционном слое не следует.
до 1000 кг/м3) и тяжелого торкрет-бетона, устраивать температурные швы в изоляционном слое не следует.9.3. При твердении нанесенного слоя торкрет-бетона необходимо соблюдать приведенный ниже режим.
9.4. Для твердения торкрет-бетона на жидком стекле необходима выдержка в сухих условиях при температуре воздуха выше +15 °C, но не более +80 °C. Продолжительность выдержки от момента нанесения до начала сушки не менее 24 ч.
9.5. Оптимальная температура выдержки торкрет-бетонов на цементных вяжущих составляет 15 - 20 °C, минимально допустимая температура +5 °C. При минимальной температуре скорость твердения резко снижается, что вызывает необходимость увеличения сроков выдержки. Во всех случаях температура в твердеющем слое торкрет-бетона на глиноземистом цементе не должна превышать +40 °C.
9.6. Увлажнять торкрет-бетон на цементных вяжущих следует, распыляя воду при помощи сопла через 2 - 3 ч после схватывания. Увлажнение производят до стекания воды с поверхности при температуре воздуха в печи 15 - 20 °C - через каждые 3 ч, при температуре воздуха в печи 30 - 35 °C - через каждый час.
Продолжительность выдержки торкрет-бетона на глиноземистом цементе с момента нанесения до начала сушки не менее 72 ч. Продолжительность выдержки торкрет-бетона на портландцементе и высокоглиноземистом цементе с момента нанесения до начала сушки 7 суток.
9.7. Для торкрет-бетона на высокоглиноземистом цементе рекомендуется выдержка при температуре выше +20 °C. Пропаривание при температуре +100 °C значительно ускоряет процессы гидратации высокоглиноземистого цемента.
10.1. Слой торкрет-бетона после нанесения на поверхность и достижения им проектной прочности перед пуском в эксплуатацию должен быть просушен и разогрет до рабочей температуры.
10.2. Режим сушки и первого разогрева назначают в зависимости от вида и толщины торкрет-бетона и времени года ввода его в эксплуатацию.
При назначении режима сушки и первого разогрева следует иметь в виду, что быстрый нагрев или охлаждение могут привести к резкому ухудшению качества торкрет-бетона, образованию в нем трещин или к его разрушению.
10.3. Источниками тепла в процессе сушки и первого разогрева могут служить устройства для сжигания топлива, предусмотренные проектом.
В случае большой мощности основных источников тепла необходимо применять временные источники тепла меньшей производительности для соблюдения режима сушки и первого разогрева в начальный период.
10.4. Конструкцию временных источников тепла, их количество и расположение определяет в зависимости от конкретных условий организация, осуществляющая сушку и первый разогрев теплового агрегата.
10.5. Отдельные участки (около 1 м2) футеровки теплового агрегата после ремонта торкретированием сушат излучательными газовыми горелками, устанавливаемыми непосредственно в агрегате против отремонтированного участка.
10.6. Режим сушки и первого разогрева следует контролировать с помощью технологических термопар.
10.7. Если технологические термопары не установлены в наиболее горячей зоне теплового агрегата, в местах возможного перегрева, а также в местах наименьшего прогрева торкрет-бетона при сушке, где при переходе на нормальный технологический режим возможно резкое повышение температуры, в указанных зонах следует устанавливать дополнительно временные термопары для контроля температурного режима.
10.8. В качестве контрольно-измерительной аппаратуры рекомендуются самопишущие электронные потенциометры ЭПП-09 или КСП-4.
10.9. Контролировать режим следует по термопарам, показывающим наибольшую температуру.
10.10. Скорости подъема температур, предусмотренные режимами, являются максимально допустимыми.
10.11. В период сушки и первого разогрева необходимо обеспечить равномерное распределение температуры по всему объему агрегата.
10.12. В случае невозможности подъема температуры со скоростью, предусмотренной графиком, скорость подъема может быть снижена, однако продолжительность выдержек должна соответствовать графику сушки.
10.13. Режимы сушки и первого разогрева (для лета) приведены на рис. 10 - 13. При вводе тепловых агрегатов с торкрет-футеровкой зимой с замораживанием бетона соответствующий режим должен быть дополнен выдержкой при температуре не более +100 °C в течение 12 ч.
(толщиной до 150 мм) из тяжелого торкрет-бетона
на высокоглиноземистом цементе

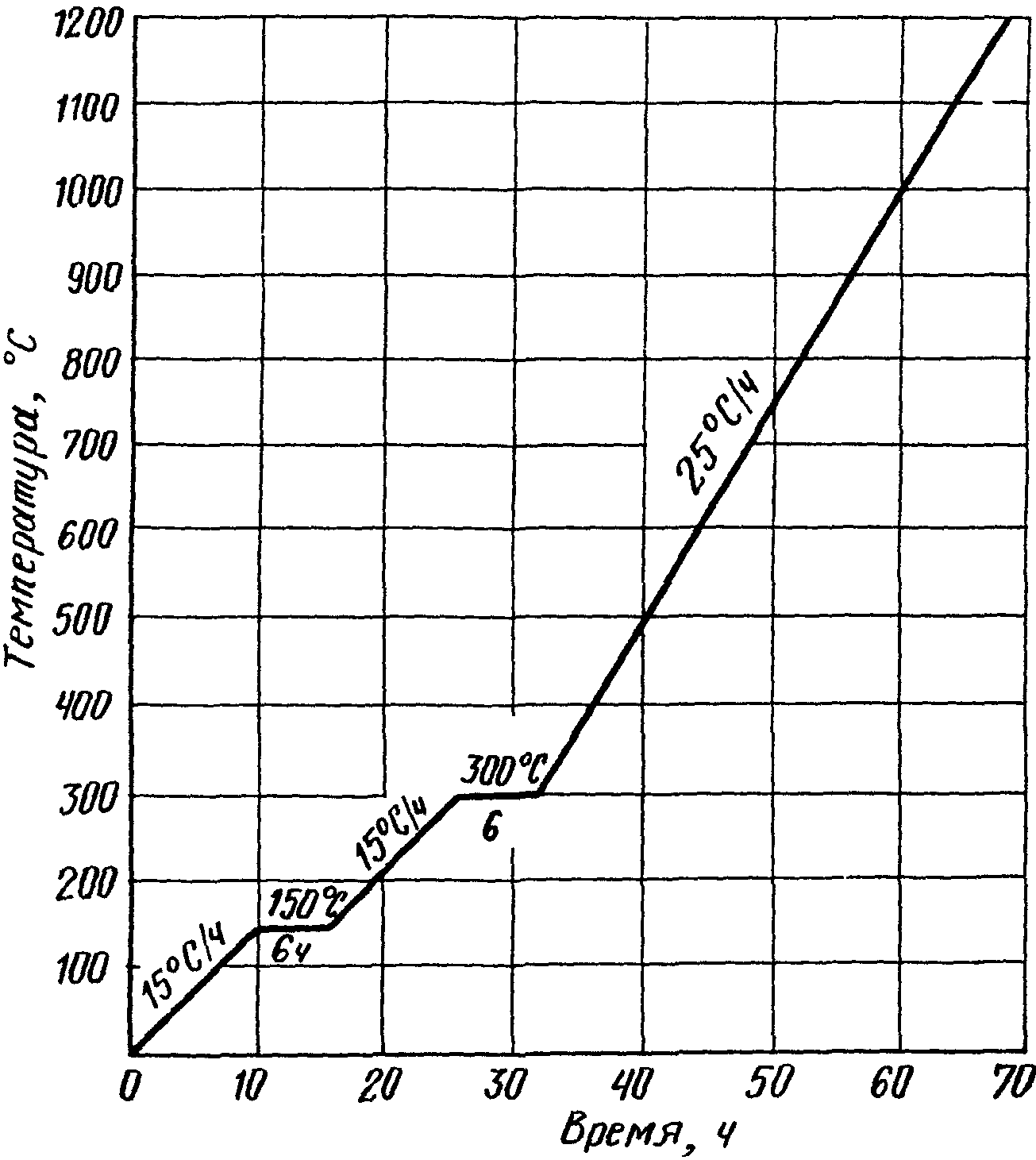

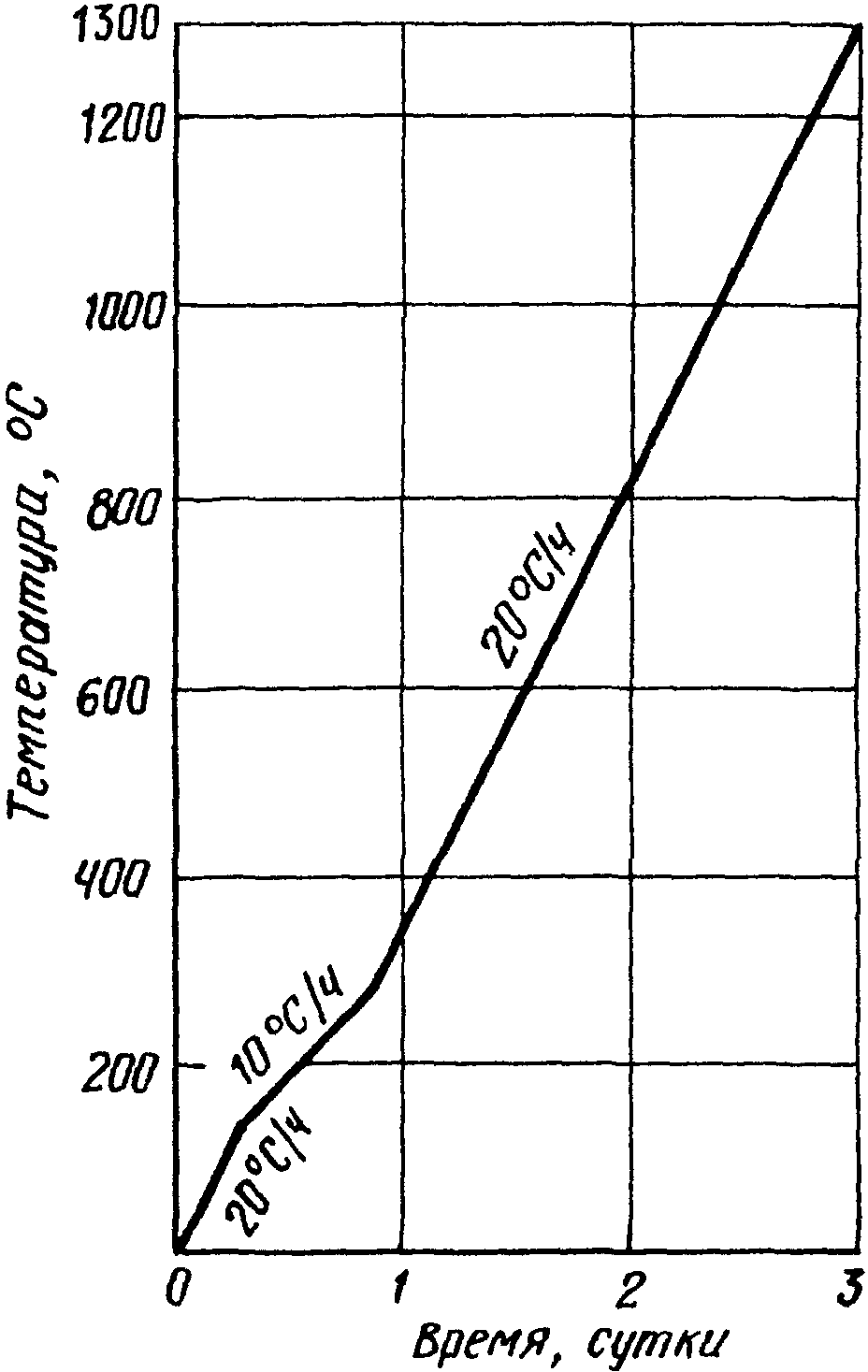

Рис. 11. Режим сушки и первого разогрева футеровки
для тяжелого торкрет-бетона на глиноземистом цементе

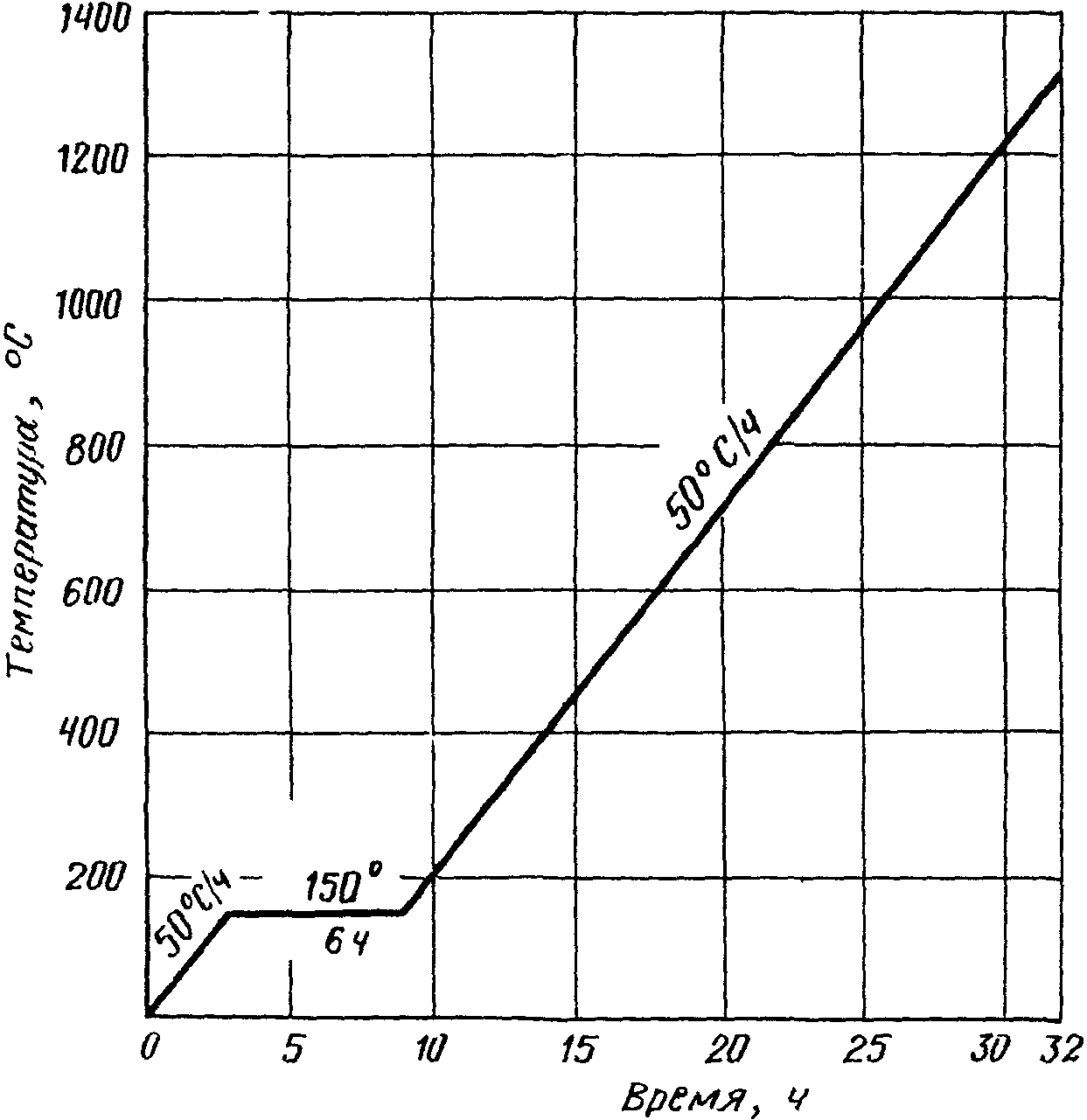

Рис. 12. Режим сушки и первого разогрева футеровки
из тяжелого торкрет-бетона на жидком стекле

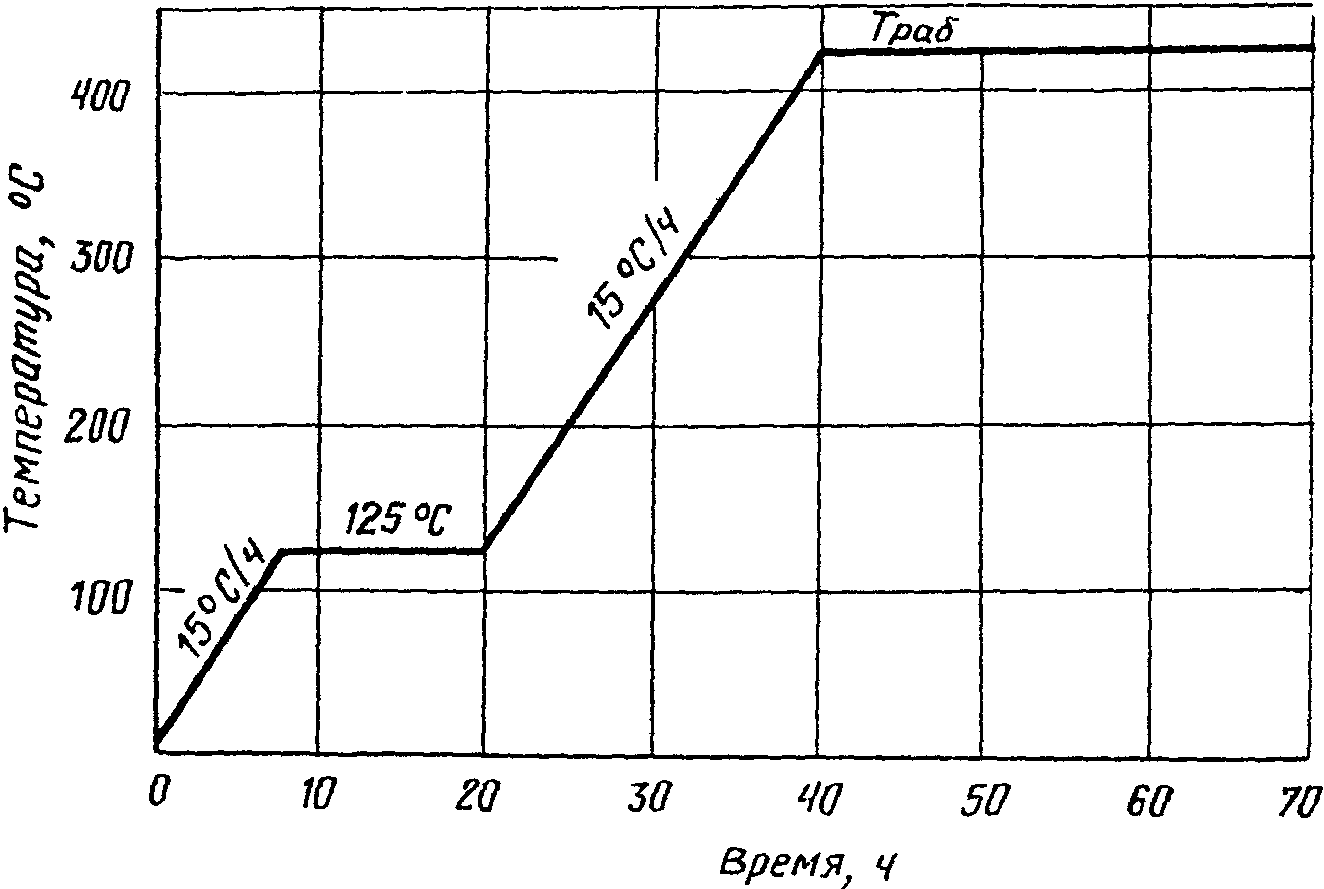

из теплоизоляционного торкрет-бетона
10.14. При наличии в одном тепловом агрегате футеровки различной толщины режим сушки и первого разогрева назначают, исходя из наибольшей толщины торкрет-бетона.
10.15. После сушки и первого разогрева до рабочей температуры согласно заданному температурному режиму тепловой агрегат может быть введен в эксплуатацию.
10.16. Если необходимо остановить тепловой агрегат, во избежание резкого остывания отдельных зон следует соблюдать режим охлаждения и равномерного распределения температуры по всему объему агрегата.
10.17. Агрегаты с футеровкой из торкрет-бетонов на глиноземистом цементе и жидком стекле следует охлаждать от рабочей температуры до 500 °C со скоростью 50 °C в ч, а далее - со скоростью 25 °C/ч.
Футеровку из торкрет-бетона на высокоглиноземистом цементе, а также из легкого торкрет-бетона следует охлаждать от рабочей температуры со скоростью 10 - 15 °C/ч.
10.18. Повторный нагрев торкрет-футеровки, высушенной и разогретой до рабочей температуры, зависит от марки торкрет-бетона, длительности остановки агрегата и времени года.
10.19. После кратковременной (1 - 2 суток) остановки теплового агрегата летом скорость разогрева торкрет-бетона на глиноземистом цементе и жидком стекле должна соответствовать технологическим условиям разогрева агрегата, но не превышать 100 °C/ч, а для торкрет-бетона на высокоглиноземистом цементе и для легкого торкрет-бетона - не должна превышать 50 °C/ч.
10.20. После длительной остановки агрегата летом (или находящегося в помещении) скорость разогрева торкрет-бетона на глиноземистом цементе и жидком стекле и легкого торкрет-бетона не должна превышать 25 °C/ч до 200 °C, а далее не более 50 °C/ч; для торкрет-бетона на высокоглиноземистом цементе - не должна превышать 25 °C/ч (до рабочей температуры).
10.21. После длительной остановки теплового агрегата с футеровкой из торкрет-бетона на глиноземистом цементе и жидком стекле, а также из легкого торкрет-бетона при отрицательной температуре (с замораживанием торкрет-бетона) режим повторного разогрева должен быть следующим:
нагрев до 100 °C - 25 °C/ч;
выдержка при 100 °C - 10 ч;
нагрев от 100 до 300 °C - 10 °C/ч;
нагрев от 300 до рабочей температуры - 50 °C/ч.
10.22. После сушки и разогрева торкрет-футеровки до рабочей температуры необходимо составить акт, к которому должны быть приложены журналы производства работ, сушки и первого разогрева футеровки (Приложения 3 и 4).
10.23. Торкрет-футеровка после сушки и разогрева должна быть защищена от увлажнения.
11.1. На всех этапах приготовления и укладки торкрет-бетонов необходимо контролировать качество торкрет-массы и технологию работ.
11.2. При приготовлении торкрет-массы следует испытывать каждую новую партию материала и контролировать:
соответствие качества материалов требованиям стандарта;
соответствие объемной массы заполнителей (в основном, легких), гранулометрического состава и влажности требованиям данной инструкции и соответствующих ГОСТ;
соблюдение технологии подготовки компонентов сухой смеси и жидкой связки.
11.3. При приготовлении торкрет-смеси контролируют точность дозирования материалов, время перемешивания сухих компонентов и качество упаковки смеси в мешки.
11.4. Контроль качества подготовки поверхности перед торкретированием включает:
проверку степени чистоты поверхности;
проверку правильности приданного ремонтируемым участкам профиля;
проверку температуры поверхности перед нанесением смеси;
проверку прочности и правильности приварки арматуры;
проверку укладки теплоизоляции.
11.5. При нанесении футеровочного слоя необходимо непрерывно контролировать режим нанесения и толщину нанесенного слоя, а также качество готовой поверхности. Толщину нанесенного слоя проверяют выборочно в процессе его срезки и выравнивания, прокалывая нанесенный слой проволочным щупом диаметром 1,5 - 2 мм.
11.6. В процессе твердения необходимо контролировать температуру и сроки выдержки, а также продолжительность поливки.
11.7. Соответствие физико-механических характеристик футеровочного слоя требованиям настоящей инструкции определяют, испытывая контрольные образцы размером 7 x 7 x 7 см, вырезанные из изготовленных во время производства футеровочных работ коржей.
ИС NORMPROD: примечание. Взамен ГОСТ 10180-78 Постановлениями Госстроя СССР от 29.12.1989 N 168 и от 24.05.1990 N 50 с 1 января 1991 года введены в действие ГОСТ 10180-90 и ГОСТ 28570-90 соответственно. |
Три образца испытывают на сжатие после выдержки в течение 24 ч для составов на жидком стекле, 72 ч - для составов на глиноземистом цементе, 7 суток - для составов на портландцементе и высокоглиноземистом цементе в условиях, аналогичных тем, в которых находится торкретированная футеровка, и высушивания при температуре 110 °C в соответствии с ГОСТ 10180-78. Три образца испытывают для определения остаточной прочности в соответствии с ГОСТ 10180-78. Три образца являются запасными.
Марка торкрет-бетона - прочность на сжатие, полученная в результате испытания образцов после высушивания и умножения на коэффициент 0,75, должна соответствовать заданной. Остаточная прочность должна быть не менее величин, указанных в табл. 1 и 2.
11.8. Контроль за качеством сушки включает осмотр состояния торкрет-футеровки после сушки и составление акта о возможности ввода печи в эксплуатацию.
На поверхности футеровки по окончании сушки и обжига допускаются усадочные трещины. В случае обнаружения отслаивающихся участков следует провести работы согласно п. 5.3.
11.9. При приемке футеровки должен быть составлен акт, к которому прикладывают журнал торкретных работ (Приложение 4).
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СНиП III-4-80, а не СНиП III-4-79. |
12.1. При производстве работ следует руководствоваться СНиП III-4-79 "Техника безопасности в строительстве", а также настоящей инструкцией.
ИС NORMPROD: примечание. Постановлением Госгортехнадзора РФ от 11.06.2003 N 91, утверждены новые Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. |
12.2. При эксплуатации цемент-пушек и водяных ресиверов следует руководствоваться "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением".
12.3. Все работающие должны быть предварительно ознакомлены с правилами производства работ, пройти инструктаж и сдать техминимум.
12.4. Лица, производящие торкретирование, должны работать в скафандрах с поддувом воздуха или в защитных очках и респираторах. Лица, выполняющие пескоструйную очистку, должны работать в скафандрах с поддувом воздуха, причем перед смотровым стеклом скафандра должна быть установлена защитная сетка.
12.5. Места работы торкретчиков должны быть оборудованы приточно-вытяжной вентиляцией с отсосом пыли внизу. Производительность вентиляционной системы должна обеспечивать обеспыливание места работы.
12.6. Все рабочие места должны иметь достаточное освещение.
12.7. В печах, дымоходах, газопроводах, люках и других закрытых местах использование переносных электроламп, подключенных к силовой сети, категорически запрещается. На этих участках необходимо использовать специальные светильники, питаемые от электросети с напряжением не выше 36 В.
12.8. Рабочие могут быть допущены во внутренние камеры печей, боровов и газоходов (для проведения ремонтных работ) при температуре воздуха в них не выше 40 °C и при отсутствии вредных газов. Если температура воздуха превышает 40 °C, рабочие места необходимо оборудовать обдувочными вентиляторами и устраивать через каждые полчаса 10-минутный перерыв для отдыха. При температуре воздуха выше 50 °C работа внутри камер не допускается.
12.9. На работу внутри агрегатов (в рабочем пространстве печей, боровах, воздухо- и газопроводах) необходимо назначать не менее двух человек.
12.10. Если над местом работы ремонтируют другие участки, то должно быть сделано надежное перекрытие для защиты работающих внизу.
12.11. Подготавливать футеровку к ремонту нужно в такой последовательности, которая исключает возможность обвалов или падения отдельных кирпичей и настылей.
ИС NORMPROD: примечание. Постановлением Госгортехнадзора РФ от 11.06.2003 N 91, утверждены новые Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. |
12.12. Цемент-пушку следует испытывать согласно "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением".
12.13. При неполадках в работе цемент-пушки и другого оборудования, находящегося под давлением, необходимые исправления можно производить только после прекращения подачи сжатого воздуха и снижения давления внутри аппарата до атмосферного.
12.14. При продувке шлангов цемент-пушки сопло должно быть направлено вниз.
12.15. Подключать и отключать кабели электродвигателей установки разрешается только дежурному электрику цеха.
ИС NORMPROD: примечание. С 1 июля 2003 года введены в действие Правила технической эксплуатации электроустановок потребителей, утв. Приказом Минэнерго РФ от 13.01.2003 N 6. |
12.16. Цемент-пушка и смеситель должны быть заземлены согласно Правилам технической эксплуатации электроустановок.
12.17. Все выступающие движущиеся части цемент-пушки должны быть надежно ограждены.
12.18. Перед продувкой шлангов и распылителя сжатым воздухом рабочие, не занятые непосредственно на этой операции, должны быть удалены из рабочей зоны на расстояние не менее 10 м.
12.19. Запрещается перегибать под острым углом шланги для подачи раствора или сжатого воздуха.
12.20. Во время торкретирования лица, не занятые этой работой, должны находиться в безопасном месте.
12.21. Гибкие шланги следует закреплять специальными муфтами, штуцерами или хомутиками. Запрещается применять для этой цели проволоку.
12.22. Если цемент-пушка находится вне поля видимости торкретчика или на расстоянии от него более 12 м, то рабочее место рабочего, обслуживающего цемент-пушку, должно быть связано звуковой или световой сигнализацией с рабочим местом бригадира, руководящего торкретированием.
12.23. Рабочий, обслуживающий цемент-пушку, обязан следить за сигналами, подаваемыми торкретчиком.
12.24. С инструкцией по технике безопасности должен быть ознакомлен каждый рабочий (под расписку).
1. Вспученный вермикулит упрочняют, обрабатывая глиняной суспензией (шликером) плотностью 1,10 +/- 0,02 г/см3. Соотношение между суспензией и вермикулитом по массе должно составлять 1:1.
2. Глиняную суспензию приготовляют, разводя водой до рабочей консистенции глиняное тесто, полученное в растворомешалках с принудительным перемешиванием или в глиняных болтушках и приготовленное на основе глины, соответствующей требованиям ГОСТ 9169-75.
3. Для хранения готовой суспензии должны быть предусмотрены баки, оборудованные пропеллерными мешалками.
4. Обрабатывать вермикулит глиняной суспензией рекомендуется в мешалках, минимально разрушающих зерна вермикулита (например, в мешалке свободного падения). Допускается применение мешалок с Z-образными лопастями.
5. Для равномерного увлажнения, а также во избежание образования в мешалке комков из зерен вермикулита, глиняную суспензию подают в мешалку во время ее работы через сопло, снабженное сеткой с размером ячеек 1,0 мм, равномерно распределяя суспензию по всей поверхности вермикулита.
6. Продолжительность перемешивания 1 - 2 мин.
7. Сразу после обработки суспензией необходимо отсеять гранулы и комки крупнее 5 мм.
8. Обработанный и просеянный вермикулит сушат при температуре входящих газов не выше 350 - 400 °C в сушиле любого типа, не допускающем уноса высушенного материала уходящими газами и загрязнения вермикулита продуктами горения топлива.
9. Продолжительность сушки определяется конечной влажностью высушенного материала, которая не должна превышать 0,5% по массе.
10. Деформативность обработанного и высушенного вермикулита под нагрузкой 0,1 кгс/см2 должна находиться в пределах: полная - не менее 10%; условно упругая - более 20% полной.
НАСЫЩЕННОГО РАСТВОРА ХЛОРИСТОГО КАЛЬЦИЯ
Требуется определить количество насыщенного раствора хлористого кальция для приготовления 100 л рабочего раствора, используемого для затворения торкрет-смеси, укладываемой при температуре до минус 5 °C.
В соответствии с табл. 11 для предотвращения замерзания торкрет-бетона при температуре до минус 5 °C следует использовать рабочий раствор, содержащий 6 кг сухого хлористого кальция на 100 л раствора. В 100 л насыщенного раствора хлористого кальция (согласно табл. 12) содержится 40,2 кг хлористого кальция. Определяем, сколько литров насыщенного раствора содержит 6 хлористого кальция:
.???????????????????????????????????????????????????????????????????????????????????
Да-?Сме-?Объ- ? Сведения о ?Температурные ? Режим ? Физико-
та ?на ?ект, ?торкрет-массе ?условия произ- ? торкретирования ? механические
? ?учас-????????????????водства торкрет-???????????????????????характеристики
? ?ток ?N ?дата?со- ?работ, °C ?давле- ?давле- ?рас- ? контрольных
? ? ?пар-?и ?став??????????????????ние ?ние ?стоя-? образцов <*>
? ? ?тии ?мес-? ?тем-?тем- ?сред-?воздуха?смачи- ?ние ???????????????
? ? ? ?то ? ?пе- ?пера-?няя ?в ?вающей ?до ?предел ?объем-
? ? ? ?из- ? ?ра- ?тура ?тем- ?цемент-?жидкос-?торк-?проч- ?ная
? ? ? ?го- ? ?тура?тор- ?пера-?пушке, ?ти, ?рети-?ности ?масса,
? ? ? ?тов-? ?ок- ?кре- ?тура ?кгс/см2?кгс/см2?руе- ?при ?кг/м3
? ? ? ?ле- ? ?ру- ?тиру-?твер-? ? ?мой ?сжатии,?
? ? ? ?ния ? ?жаю-?емой ?дения? ? ?по- ?кгс/см2?
? ? ? ? ? ?щей ?по- ? ? ? ?верх-? ?
? ? ? ? ? ?сре-?верх-? ? ? ?нос- ? ?
? ? ? ? ? ?ды ?ности? ? ? ?ти, м? ?
???????????????????????????????????????????????????????????????????????????????????
--------------------------------
??????????????????????????????????????????????????????????????????
Дата?Смена? Температура, °C
? ????????????????????????????????????????????????????????
? ?на ?на ?в характерных точках ?в характерных точках
? ?выхо-?выхо-? на внутренней ? корпуса аппарата
? ?де из?де из?поверхности футеровки ?
? ?топки?аппа-????????????????????????????????????????????
? ? ?рата ? 1 ? 2 ? 3 ? 4 ? 5 ? 1 ? 2 ? 3 ? 4 ? 5
??????????????????????????????????????????????????????????????????
РЕКОМЕНДУЕМЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ ТОРКРЕТ-БЕТОНА
ДЛЯ ФУТЕРОВОК ПРИ СТРОИТЕЛЬСТВЕ И РЕМОНТЕ
ТЕПЛОВЫХ АГРЕГАТОВ
??????????????????????????????????????????????????????????????????
Наименование теплового ?Конструктивные? Вид применяемого
агрегата ? элементы ? торкрет-бетона
??????????????????????????????????????????????????????????????????
Промышленность строительных материалов
Вращающиеся печи для Все зоны кроме Алюмосиликатный
обжига цемента, зоны обжига на глиноземистом
керамзита, магнезита или высокоглиноземистом
и др. цементах
Откатная Алюмосиликатный
головка на глиноземистом цементе
Циклонный Свод и стены Алюмосиликатный
теплообменник на гидравлических вяжущих
Холодильники Свод и стены То же
Пылеосадительные Стены Облегченный алюмосиликатный
камеры на портландцементе
и шлакопортландцементе
Шахтные печи Стены Магнезитохромитовый
с полифосфатом
или ортофосфатом натрия
Туннельные печи Стены Алюмосиликатный на жидком
стекле
Борта Алюмосиликатный на жидком
вагонеток стекле или глиноземистом
цементе с огнеупорной
глиной
Черная металлургия
Доменная печь Шахта Алюмосиликатный
на высокоглиноземистом
цементе или на фосфорной
кислоте с добавкой
триполифосфата натрия
Купол Вермикулитоволокнистый,
перлитоволокнистый
и шамотно-асбестовый
на глиноземистом цементе
Газоотводы Шамотно-асбестовый
на глиноземистом цементе
Газоходы Алюмосиликатный
грязного газа на глиноземистом цементе
с добавкой шлака
силикомарганца
Воздухонагреватель Купол Вермикулитоволокнистый
или шамотно-асбестовый
на глиноземистом цементе
Стены Алюмосиликатный
на высокоглиноземистом
(или глиноземистом) цементе
с добавкой огнеупорной
глины
Нагревательные печи Борова и стены Алюмосиликатный
непрерывного действия на гидравлических вяжущих
и магнезитохромитовый
на жидком стекле
Обжиговые машины Зоны сушки Алюмосиликатный
и охлаждения, на высокоглиноземистом
коллектор цементе и на глиноземистом
прямого цементе с добавкой
перетока и огнеупорной глины
грязного газа
Котлы-утилизаторы Газоходы Шлаковый на портландцементе
или шлакопортландцементе
Стены топочной Алюмосиликатный
камеры на глиноземистом или
высокоглиноземистом цементе
Машиностроение
Нагревательные печи Борова и стены Алюмосиликатный
непрерывного действия на гидравлических вяжущих
и магнезитохромитовый
на жидком стекле
Газоходы Стены Алюмосиликатный
на глиноземистом цементе
Нефтехимия и нефтепереработка
Реакторы Купол и стены Вермикулитокерамзитовый
или вермикулитоволокнистый
на глиноземистом цементе.
Керамзитодиатомитовый или
вермикулитодиатомитовый
с диабазовой добавкой
на глиноземистом цементе
Трубчатые Стены Шамотно-вермикулитовый
подогреватели или шамотно-перлитовый
на глиноземистом цементе
Газоходы Стены То же
Трубы
Дымовые Футеровка Вермикулитокерамзитовый,
высокотемпературные или изоляция вермикулитошамотный
различных отраслей и перлитошамотный
промышленности на глиноземистом цементе;
перлитоволокнистый
на жидком стекле
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/vsn_vedomstvennye-stroitelnye-normy/0/vsn_11605.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
