Название документа

"ВСН 012-88. Ведомственные строительные нормы. Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки"

(утв. Приказом Миннефтегазстроя СССР от 27.12.1988 N 375; Приказом Мингазпрома СССР от 19.05.1989 N 93-ОРГ; Приказом Миннефтепрома СССР от 16.05.1989 N 239)

(ред. от 11.03.1990)

"ВСН 012-88. Ведомственные строительные нормы. Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки"
(утв. Приказом Миннефтегазстроя СССР от 27.12.1988 N 375; Приказом Мингазпрома СССР от 19.05.1989 N 93-ОРГ; Приказом Миннефтепрома СССР от 16.05.1989 N 239)
(ред. от 11.03.1990)

Оглавление

ВСН 012-88. Ведомственные строительные нормы. Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки

1. Общие положения

2. Приемосдаточная документация

2.1. Состав документации, представляемой генеральным подрядчиком рабочим комиссиям

2.2. Состав документации, представляемой заказчиком Государственной приемочной комиссии

2.3. Формы приемосдаточной документации

2.3.1. Списки, перечни, ведомости, справки

Форма N 1.1. Перечень организаций и ответственных лиц, участвующих в строительстве

Форма N 1.2. Реестр исполнительной документации

Форма N 1.3. Ведомость установленной арматуры и оборудования

Форма N 1.4. Ведомость изменений проекта

Форма N 1.5. Журнал замечаний и предложений по ведению строительно-монтажных работ

Форма N 1.6. Справка о проведении рекультивации на участке трубопровода

Форма N 1.7. Ведомость недоделок

Форма N 1.8. Справка об устранении недоделок, выявленных рабочей комиссией

Форма N 1.9. Справка о сметной и фактической стоимости строительства

2.3.2. Исполнительная производственная документация и акты промежуточной приемки

Форма N 2.1. Акт на закрепление трассы (площадки)

Форма N 2.2. Разрешение на право производства работ

Форма N 2.3. Список сварщиков

Форма N 2.4. Журнал производства земляных работ

Форма N 2.5. Журнал забивки свай

Приложение к форме N 2.5. Сводная ведомость забитых свай

Форма N 2.6 (2.6а). Журнал сварки труб

Форма N 2.7. Акт на сварку гарантийного стыка

Форма N 2.8. Акт на заварку технологических отверстий

Форма N 2.9. Заключение по проверке качества сварных соединений физическими методами контроля

Форма N 2.10. Заключение по ультразвуковому контролю качества сварных соединений

Форма N 2.11. Заключение по качеству сварных соединений, сваренных электроконтактной сваркой

Форма N 2.12. Заключение о результатах механических испытаний контрольных и допускных сварных соединений

Форма N 2.13. Разрешение на право производства изоляции трубопровода (подводного перехода)

Форма N 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции

Форма N 2.14а. Журнал изоляционно-укладочных работ и ремонта изоляции

Форма N 2.15. Акт на приемку уложенного и забалластированного трубопровода

Форма N 2.16. Акт о контроле сплошности изоляционного покрытия засыпанного трубопровода

Форма N 2.17. Акт оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации

Форма N 2.18. Акт приемки кранового узла, узла приема и пуска очистных устройств и других монтажных узлов под наладку и засыпку

Форма N 2.19. Разрешение на очистку полости и испытание уложенного участка трубопровода

Форма N 2.20. Акт на очистку полости трубопровода

Форма N 2.21. Акт испытания на прочность, проверки на герметичность и удаления (воды и др.) после испытания трубопровода или смонтированного в объеме пускового комплекса оборудования КС, НПС, СПХГ, ГРС, УЗРГ и др.

Форма N 2.22. Разрешение на право производства предварительного (поэтапного) испытания трубопроводов или участков категории В, I

Форма N 2.23. Акт на предварительное (поэтапное) испытание трубопроводов и участков категорий В и I

Форма N 2.24. Акт промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа

Форма N 2.25. Акт на укладку защитного футляра на переходе трубопровода через автомобильную или железную дорогу

Форма N 2.26. Акт промежуточной приемки перехода трубопровода через автомобильную или железную дорогу

Форма N 2.27. Журнал поэтапной приемки подводного перехода под укладку

Форма N 2.28. Разрешение на укладку трубопровода через водную преграду протаскиванием

Приложение 1 к формам N 2.28 и N 3.7. Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода трубопровода через водную преграду перед протаскиванием

Форма N 2.29. Акт на проверку укладки трубопровода в створе перехода через водную преграду

Приложение к форме N 2.29. Ведомость отметок заложения трубопровода на переходе через водную преграду

Форма N 2.30. Акт на берегоукрепительные и дноукрепительные работы

Форма N 2.31. Акт промежуточной приемки перехода трубопровода через водную преграду

Форма N 2.32. Акт на скрытые работы при сооружений заземления (рабочего, защитного, линейно-защитного)

Приложение к акту. Характеристика заземлителей

Форма N 2.33. Акт на скрытые работы при сооружении анодного заземления

Приложение к акту. Параметры анодного заземления

Форма N 2.34. Акт на скрытые работы при сооружении протекторной установки

Форма N 2.35. Акт на скрытые работы при прокладке кабеля

Форма N 2.36. Акт на скрытые работы при сооружении контрольно-измерительных пунктов

Форма N 2.37. Акт на электромонтажные работы при сооружении устройств электрохимической защиты

Приложение к форме N 2.37. Ведомость технических документов

2.4. Пояснения к оформлению приемосдаточной документации

3. Текущая документация

3.1. Состав текущей документации

3.2. Формы текущей документации

Форма N 3.1. Акт на геодезическую подготовку трассы, площадки

Форма N 3.2. Допускной лист сварщика

Форма N 3.3. Акт о результатах проверки изделий на соответствие техдокументации

Форма N 3.4. Журнал проверки сварных соединений физическими методами контроля

Форма N 3.5. Журнал регистрации результатов механических испытаний допускных и контрольных сварных соединений

Форма N 3.6. Акт на засыпку (обваловку) уложенного трубопровода

Форма N 3.7. Акт на приемку готовой траншеи для укладки основной или резервной нитки подводного перехода

Форма N 3.8. Акт приемки электрооборудования под монтаж

Приложение к акту. Опись сданного-принятого оборудования

Форма N 3.9. Разрешение на вывозку секций (звеньев) труб на трассу

3.3. Пояснения к оформлению текущей документации

Приложение. Перечень форм исполнительной производственной документации и актов промежуточной приемки

Утверждены

Приказом Миннефтегазстроя СССР

от 27 декабря 1988 г. N 375;

Приказом Мингазпрома СССР

от 19 мая 1989 г. N 93-ОРГ;

Приказом Миннефтепрома СССР

от 16 мая 1989 г. N 239

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ И ПРОМЫСЛОВЫХ ТРУБОПРОВОДОВ

КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКА РАБОТ

ЧАСТЬ II

ФОРМЫ ДОКУМЕНТАЦИИ И ПРАВИЛА ЕЕ ОФОРМЛЕНИЯ

В ПРОЦЕССЕ СДАЧИ-ПРИЕМКИ

ВСН 012-88

Список изменяющих документов

(в ред. Изменения N 1, утв. Приказом

Миннефтетрансстроя СССР от 11.03.1990 N 48)

Срок введения в действие

1 июля 1989 года

Разработаны Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов (ВНИИСТ): В.Д. Шапиро; М.В. Машков.

Главным управлением государственного газового надзора в СССР (Главгосгазнадзор СССР): В.Л. Немчин; Р.Г. Торопова.

Трестом "Оргэнергонефть" (Миннефтепром СССР): В.П. Покровский.

В разработке документа приняли участие: Л.А. Палей, В.С. Керницкий, И.Г. Дорошенко, В.П. Троценко (трест "Севертрубопроводстрой"); С.П. Вельчев, К.Н. Денисюк, В.Т. Румянцев (ССО "Запсибтрубопроводстрой"); Б.С. Ланге (Миннефтегазстрой; В.Ф. Чабуркин, Р.Д. Габелая, В.И. Орехов, В.Д. Лебедь, З.Д. Харлова, Л.А. Соловьева, Л.И. Аникина, Н.П. Тихонова (ВНИИСТ); Ф.Э. Ксензов (ССО "Обьтрубопроводстрой"); А.П. Чигиринов (трест "Мосгазтрубопроводстрой"); А.Д. Столяров (трест "Нефтепроводмонтаж"); А.С. Смолянников (трест "Комсомольсктрубопроводстрой"); Х.Х. Хафизов (трест "Казымтрубопроводстрой"); В.И. Рогатин, Н.Г. Молдаванова (ССО "Подводтрубопроводстрой"); Е.А. Никитенко (Центральная станция технологической связи Мингазпрома); В.П. Жуков (Главтюменнефтегаз); Б.В. Былинин, А.Я. Капустин, В.Г. Решетников, Е.А. Гофман, Л.С. Чарный (ПО Союзоргэнергогаз); А.Г. Острогляд, А.А. Стародубов (Главгосгазнадзор СССР).

Подготовлены к утверждению:

Главным научно-техническим управлением Миннефтегазстроя - Б.С. Ланге (заместитель начальника ГНТУ);

Главным управлением государственного газового надзора в СССР - В.И. Эристов (заместитель начальника Главгосгазнадзора СССР);

Главным управлением проектирования и капитального строительства Миннефтепрома СССР - В.Р. Аванесов (заместитель начальника ГУКС).

С введением в действие Ведомственных строительных норм "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки" утрачивают силу "Формы исполнительной документации на скрытые работы при сооружении магистральных трубопроводов", утвержденные Государственной газовой инспекцией Мингазпрома 3 ноября 1975 г., согласованные Миннефтепромом и Миннефтегазстроем.

Согласованы:

Госстрой СССР (Письмо N АЧ-625-8 от 22.02.1989)

Главгосгазнадзор СССР (Письмо N 11-5-2/341 от 09.12.1988)

ГУПИКС Мингазпрома СССР (Письмо N 03-02-4/205 от 13.02.1989)

ССО "Запсибтрубопроводстрой" (Письмо N 01-176 от 31.03.1989)

Главтранснефть (Письмо N 9-4/319 от 20.02.1989)

Главтюменнефтегаз (Письмо N 23/5-15 от 24.02.1989)

Производственное объединение "Башнефть" (Письмо N 04-35/312 от 23.03.1989)

Производственное объединение "Нижневартовскнефтегаз" (Письмо N 30-89 от 20.03.1989)

Производственное объединение "Сургутнефтегаз" (телетайп 235561/253 от 19.04.1989)

Производственное объединение "Куйбышевнефть" (телетайп 214319/1004, 10225/4 от 25.04.1989)

Внесены Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов (ВНИИСТ).

Утверждены Приказом Миннефтегазстроя от 27.12.1988 N 375; Приказом Мингазпрома от 19.05.1989 N 93-ОРГ; Приказом Миннефтепрома от 16.05.1989 N 239.

Разработаны впервые.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Часть II ВСН 012-88/Миннефтегазстрой разработана на основе СНиП 3.01.01-85 "Организация строительного производства", СНиП 3.01.04-87 "Приемка в эксплуатацию законченных строительством объектов. Основные положения", СНиП III-42-80 "Правила производства и приемки работ. Магистральные трубопроводы".

1.2. Настоящие ведомственные строительные нормы являются обязательными для всех организаций независимо от ведомственной принадлежности, осуществляющих строительство и реконструкцию стальных магистральных и промысловых трубопроводов, сооружаемых в соответствии с действующими нормами и правилами.

Оформление документации и приемка в эксплуатацию зданий и сооружений, в том числе инженерных коммуникаций, расположенных на площадках КС, НПС, ГРС, СПХГ, ДКС и других наземных объектах, производится на основании соответствующих нормативных документов, утвержденных Госстроем СССР.

1.3. Порядок назначения Государственных приемочных и рабочих комиссий, их права и обязанности, порядок работы и ответственность сторон, участвующих в сооружении и приемке законченных строительством объектов, а также форма актов рабочей комиссии и Государственной приемочной комиссии указаны в СНиП 3.01.04-87.

1.4. Документация, оформляемая в процессе строительства, подразделяется на:

приемосдаточную, представляемую по п. 2.1 генподрядчиком рабочей комиссии, а затем представляемую заказчиком по п. 2.2 Государственной приемочной комиссии;

текущую, т.е. внутреннюю документацию, оформляемую исполнителем работ для нужд производства.

Приемосдаточная документация в процессе строительства оформляется основным исполнителем работ при участии представителей дирекций строящегося объекта технического надзора заказчика, других заинтересованных организаций. Состав организаций и лиц, участвующих в оформлении приемосдаточной документации, конкретизирован:

в п. 2.1 и в п. 2.2 (в части составления документов);

в формах документов п. 2.3 (в части подписания документов).

Приемосдаточная документация на специальные объекты линейного строительства (переходы через крупные водоемы, транспортные магистрали, электрохимическую защиту, кабельные линии связи, линии электропередачи), оформляемая субподрядными организациями как основным исполнителем работ, представляется ими генподрядчику для предъявления рабочей комиссии.

1.5. В процессе сдачи объекта генеральный подрядчик представляет рабочим комиссиям следующую приемосдаточную документацию;

различные списки, перечни, ведомости, справки, паспорта, сертификаты и т.д. (п. 3.5 "а" и "в" СНиП 3.01.04-87);

исполнительную документацию.

Исполнительная документация подразделяется на:

исполнительную проектную документацию (п. 3.5 "б" СНиП 3.01.04-87);

исполнительную производственную документацию (по п. 3.5 "г", "д", "е", "ж", "з", "к" СНиП 3.01.04-87).

После окончания работы рабочей комиссии приемосдаточная документация передается заказчику (дирекции строящегося объекта).

1.6. Текущая документация подразделяется на:

обязательную;

рекомендуемую.

Текущая документация также является исполнительной производственной, но не представляется рабочим комиссиям и Государственной приемочной комиссии, не является приемосдаточной и предъявляется заказчику и инспектирующим организациям по их требованию.

1.7. Исполнительная производственная документация - это совокупность документов (актов, журналов, заключений и др.), оформляемых в процессе сооружения объекта участниками строительства и заинтересованными организациями в целях юридического подтверждения:

факта выполнения конкретных работ;

требуемого уровня их качества, соответствия проекту и нормативной документации;

участия конкретных исполнителей (организаций, подразделений или лиц);

возможности производства последующих работ.

1.8. Выполнение скрытых работ оформляется актами на скрытые работы, являющимися составной частью исполнительной производственной документации. Освидетельствование скрытых работ и составление актов в случаях, когда последующе работы должны начинаться после перерыва, следует производить непосредственно перед началом производства последующих работ.

1.9. Число заполняемых в процессе сдачи-приемки работ экземпляров акта должно соответствовать числу сдающих и принимающих организаций.

1.10. Исполнительная производственная документация должна оформляться непосредственно по ходу работ, без отставания. На завершающих этапах строительства документация должна быть оформлена:

до начала продувок и промывок трубопровода - на все огневые и предшествующие им работы на продуваемом (промываемом) участке;

до начала испытаний - на все работы, включая монтаж, планировку и ограждение крановых узлов;

Примечание. В районах Крайнего Севера и Западной Сибири вопросы окончательной засыпки и ограждения решаются на месте в каждом конкретном случае по согласованию с заказчиком. Безопасность проведения всех работ по испытанию трубопроводов должна быть обеспечена во всех случаях.

до начала работы рабочей комиссии - на все работы. Допускается по согласованию с заказчиком на указанный момент иметь невыполненными работы, не препятствующие нормальной эксплуатации, что отражается в "Перечне недоделок", составленном рабочей комиссией.

1.11. До начала работы Государственной комиссии должны быть закончены все работы, включая отмеченные рабочей комиссией недоделки.

1.12. Типовые перечни исполнительной производственной документации на специальные объекты линейного строительства (подводные переходы, переходы через транспортные магистрали, электрохимическую защиту) формируются на основе настоящего документа (с сохранением закрепленных в нем номеров форм) и приводятся в ведомственных нормативных документах на строительство соответствующих объектов.

2. ПРИЕМОСДАТОЧНАЯ ДОКУМЕНТАЦИЯ

2.1. Состав документации, представляемой генеральным подрядчиком рабочим комиссиям:

2.1.1. перечень организаций и ответственных лиц, участвующих в строительстве; составляет ПТО (ОПО) управления (потока); (форма N 1.1);

2.1.2. реестр исполнительной документации; составляет ПТО (ОПО) управления (потока); (форма N 1.2);

2.1.3. комплект проектной исполнительной документации (комплект рабочих чертежей с надписями в соответствии выполненных в натуре работ или внесенными изменениями (по п. 3.5 "б" СНиП 3.01.04-87); комплектует ПТО (ОПО) управления (потока));

2.1.4. комплект исполнительной производственной документации, включая:

формы исполнительной производственной документации;

акты промежуточной приемки отдельных ответственных конструкций и узлов; (согласно приложению комплектует ПТО (ОПО) управления (потока);

2.1.5. ведомость установленной арматуры и оборудования; составляет ПТО (ОПО) управления (потока); (форма N 1.3);

2.1.6. ведомость изменений проекта; составляет ПТО (ОПО) управления (потока); (форма N 1.4);

2.1.7. паспорта и сертификаты на материалы и изделия (их заверенные копии) либо другие документы, удостоверяющие тип и качество материалов, конструкций и деталей, примененных при производстве строительно-монтажных работ; комплектует ПТО (ОПО) управления (потока);

2.1.8. журнал замечаний и предложений по ведению строительно-монтажных работ; ведет прораб участка; (форма N 1.5);

2.1.9. материалы обследования и проверок, проводимых в процессе строительства инспектирующими организациями и органами государственного и другого надзора (предписания, акты комиссионного обследования качества строительства и др.); комплектует ПТО (ОПО) управления (потока);

2.1.10. справка об очистке представленных к сдаче участков трубопроводов от строительных материалов, конструкций и техники; составляет ПТО (ОПО) управления (потока); подписывают представитель эксплуатирующей организации (ЛПУ, ЛПУМГ) и руководитель генподрядной организации;

2.1.11. справка о проведении рекультивации на участке трубопровода; составляет ПТО (ОПО) управления (потока); (форма N 1.6);

2.1.12. ведомость недоделок; составляет производственная служба заказчика (дирекции); (форма N 1.7);

2.1.13. документация согласно п. 3.5 "д", "е", "ж", "з" СНиП 3.01.04-87.

2.2. Состав документации, представляемой заказчиком Государственной приемочной комиссии:

2.2.1. справка об устранении недоделок, выявленных рабочей комиссией; составляет производственная служба заказчика (дирекции); (форма N 1.8);

2.2.2. справка о сметной и фактической стоимости строительства; составляет производственная служба заказчика (дирекции); (форма 1.9);

2.2.3. утвержденная проектно-сметная документация;

2.2.4. сводные материалы рабочих комиссий (акты рабочих комиссий по СНиП 3.01.04-87 и формы по п. 2.1); комплектует производственная служба заказчика (дирекции);

2.2.5. паспорта на оборудование; комплектует производственная служба заказчика (дирекции);

2.2.6. документы об отводе земельных участков; составляет производственная служба заказчика (дирекции);

2.2.7. документ на специальное водопользование; составляет производственная служба заказчика (дирекции);

2.2.8. справка об обеспечении принимаемого объекта эксплуатационными кадрами и предназначенными для их обслуживания санитарно-бытовыми помещениями, пунктами питания, жилыми и общественными зданиями; составляет производственная служба эксплуатирующей организации (ЛПУ, ЛПУМГ), подписывается ее представителем;

2.2.9. справка об обеспечении средствами связи; составляет производственная служба эксплуатирующей организации (ЛПУ, ЛПУМГ), подписывается ее представителем;

2.2.10. документы на геодезическую разбивочную основу для строительства, а также на геодезические работы в процессе строительства, выполняемые заказчиком; комплектует производственная служба заказчика (дирекции);

2.2.11. справки: об основных технико-экономических показателях объекта, принимаемого в эксплуатацию, о соответствии вводимых в действие мощностей (для начального периода освоения проектной мощности) мощностям, предусмотренным проектом, а также перечни проектных, научно-исследовательских и изыскательских организаций, участвовавших в проектировании объекта, сдаваемого в эксплуатацию, входят непосредственно в текст акта государственной приемочной комиссии (по СНиП 3.01.04-87).

Примечание. Документы, перечисленные в п. 4.17 СНиП 3.01.04-87, представляются заказчиком одновременно с актом Государственной комиссии (приложение 9 СНиП 3.01.04-87). Состав собственно приложений к тексту акта Государственной комиссии см. п. 2.4.6.

2.3. Формы приемосдаточной документации

2.3.1. Списки, перечни, ведомости, справки

Форма N 1.1

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ПЕРЕЧЕНЬ

организаций и ответственных лиц, участвующих

в строительстве

??????????????????????????????????????????????????????????????????

N ? Наименование ? Виды ? Ф.И.О., ?Образец?При-

п/п? организации и ее ?выполняемых ? должность ?подписи?меча-

? ведомственная ? работ ?ответственного? ?ние

? подчиненность ?(в том числе? лица ? ?

? ? контроль) ? ? ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

М.П.

Начальник

генподрядного

управления(потока) ____________________ _________ _______

(фамилия, инициалы) (подпись) (дата)

Начальники

субподрядных

организаций ____________________ _________ _______

(должность, фамилия, (подпись) (дата)

инициалы)

____________________ _________ _______

(должность, фамилия, (подпись) (дата)

инициалы)

Форма N 1.2

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РЕЕСТР

исполнительной документации

??????????????????????????????????????????????????????????????????

N ? Наименование ?N чертежа, ? Организация, ?Коли- ?Страни-

п/п? документа ?акта, разре-? составившая ?чество?ца по

? ?шения, жур- ? документ ?листов?списку

? ?нала и др. ? ? ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

Сдал:

Начальник ПТО (ОПО)

управления (потока) ____________________ __________ _______

(фамилия, инициалы) (подпись) (дата)

Принял:

Представитель

заказчика (дирекции) ____________________ __________ _______

(должность, фамилия, (подпись) (дата)

инициалы)

Форма N 1.3

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ВЕДОМОСТЬ

установленной арматуры и оборудования

??????????????????????????????????????????????????????????????????

N ?Наименование обору- ?Изготови- ? Ед. ? К-во ? ПК, км

п/п ?дования, основная ?тель (стра-? изм. ? ? или место

?характеристика, ?на, пред- ? ? ? расположения

?марка, номер ТУ ?приятие) ? ? ? установки

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

Начальник ПТО (ОПО)

управления (потока) ________________________ _________ ______

(фамилия, инициалы) (подпись) (дата)

Начальник

производственного

(линейного) отдела

заказчика (дирекции) ________________________ _________ ______

(организация, фамилия, (подпись) (дата)

инициалы)

Представитель ЛПУ

(ЛПУМГ) ________________________ _________ ______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Форма N 1.4

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ВЕДОМОСТЬ

изменений проекта

??????????????????????????????????????????????????????????????????

N ?Участок, пикетаж? Предусмотрено ?Выполнено ? Документы, ?При-

п/п? или привязка ? по проекту ?фактически?разрешающие ?меча-

? ?(номер рабочего? ? изменения ?ние

? ? чертежа) ? ? (дата, N) ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

М.П.

Начальник управления

(потока) ____________________ __________ _______

(фамилия, инициалы) (подпись) (дата)

Руководитель

технадзора заказчика ____________________ __________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 1.5

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

замечаний и предложений по ведению

строительно-монтажных работ

Начало работ _________________ 19______ г.

Окончание работ ______________ 19______ г.

М.П.

Начальник управления __________________ ___________ ________

(потока) (фамилия, инициалы) (подпись) (дата)

??????????????????????????????????????????????????????????????????

N ?Содержание замеча- ?Дата?Запись ?С записью?Све- ?Фамилия,

п/п?ний и предложений ?за- ?произвел ?ознаком- ?дения?инициалы,

?(выявленные отступ-?пи- ?(должность,?лен: ?об ?должность

?ления от проектно- ?си ?организа- ?дата, ?уст- ?и подпись

?сметной документа- ? ?ция, фами- ?подпись ?ране-?ответст-

?ции, нарушения тре-? ?лия, иници-?ответст- ?нии ?венного

?бований строитель- ? ?алы контро-?венного ?заме-?лица,

?ных норм и правил ? ?лирующего ?за ?чаний?проверя-

?по производству ? ?лица) ?ведение ? ?ющего

?строительно-монтаж-? ? ?журнала ? ?журнал

?ных работ и т.д.) ? ? ? ? ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7

??????????????????????????????????????????????????????????????????

Форма N 1.6

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

СПРАВКА

о проведении рекультивации на участке

трубопровода ________________________

от км/ПК _______________________ до км/ПК

Составлена настоящая справка в том, что рекультивация на

участке трубопровода _____________________________________________

от км/ПК ______________________ до км/ПК _________________________

проведена в соответствии с проектом _____________________________,

разработанным ____________________________________________________

(наименование проектной организации, дата)

и действующими нормативными документами __________________________

__________________________________________________________________

М.П.

Руководитель

генподрядной

организации ________________________ _________ ______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Ответственный

представитель

землепользователя ________________________ _________ ______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Форма N 1.7

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ВЕДОМОСТЬ

НЕДОДЕЛОК

на "_______" ________________ 19____ г.

??????????????????????????????????????????????????????????????????

N ?Наименование недоделок,? ПК, км ? Срок ? Исполнитель

п/п? номер чертежа ? ? исполнения ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5

??????????????????????????????????????????????????????????????????

М.П.

Председатель рабочей

комиссии _____________________ __________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Начальник

генподрядной

организации

(управления, потока) _____________________ __________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 1.8

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

СПРАВКА

об устранении недоделок, выявленных рабочей комиссией

" " _______________ 19_____ г.

Составлена в том, что недоделки, выявленные рабочей комиссией

по приемке законченной строительством ____________________________

(линейной части

__________________________________________________________________

трубопровода, км, электрохимической защиты, других

_________________________________________________________________,

объектов)

поименованные в "Ведомости недоделок", устранены в полном объеме и

в предусмотренные указанной "Ведомостью" сроки.

М.П.

Председатель рабочей

комиссии _____________________ __________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Начальник

генподрядной

организации

(управления, потока) ____________________ ___________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 1.9

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

СПРАВКА

о сметной и фактической стоимости

строительства _________________________

(название трубопровода,

_______________________________________

привязка участка)

" " _______________ 19_____ г.

??????????????????????????????????????????????????????????????????

Сметная стоимость пускового? Фактическая стоимость, тыс. руб.

комплекса, тыс. руб. ?

??????????????????????????????????????????????????????????????????

всего ? СМР ? оборудование ?всего ? СМР ? оборудование ? прочие

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7

??????????????????????????????????????????????????????????????????

М.П.

Руководитель

заказчика (дирекции) ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Главный бухгалтер ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

2.3.2. Исполнительная производственная документация и акты промежуточной приемки

Форма N 2.1

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ

на закрепление трассы (площадки)

от " "_________________ 19______ г.

Составлен представителями: проектного института ______________

(наименование

_________________________________________________________________,

института) (должность, фамилия, инициалы)

заказчика _______________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ___________________________________________________,

(должность, организация, фамилия, инициалы)

субподрядной организации инженерной подготовки строительства _____

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

геодезиста _______________________________________________________

(должность, организация, фамилия, инициалы)

в том, что закрепление трассы ___________________________ провода,

площадки __________________ на участке от км _______________ ПК до

км ________________ ПК произведено согласно "Инструкции о порядке

закреплений и сдачи заказчиком трасс магистральных трубопроводов,

площадок жилищного строительства и внеплощадочных коммуникаций",

рабочим чертежам и СНиП 3.01.03-84.

По трассе (площадке) установлено ______ постоянных и _________

временных реперов. Вся трасса закреплена _________________________

__________________________________________________________________

(железобетонными, металлическими, деревянными и др.)

столбиками с указанием пикетажа.

Сдал:

Представитель

проектного института ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Принял-сдал:

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Принял-сдал:

Представитель

генподрядчика

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Принял:

Представитель

субподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.2

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ

на право производства работ

от " " _______________ 19_____ г.

Разрешается произвести работы по _____________________________

(указать вид работ)

на трассе _____________________ провода, площадке ________________

на участке: от км/ПК __________________ до км/ПК _________________

или наименование линии по схеме __________________________________

общей протяженностью ________________________ м.

Регламентированные проектом подготовительные работы __________

__________________________________________________________________

(перечислить выполненные работы)

завершение которых технологически необходимо для начала

указанных выше основных работ в пределах полосы отвода

трубопровода (площадки), в том числе и геодезическая

разбивка трассы в горизонтальной и вертикальной плоскостях,

выполнены в полном объеме, в соответствии с проектом,

чертеж N ___________________________, действующими нормами и

правилами ____________________________________________ и приняты

по акту N ___________________________ журналу N __________________

от ________________________

(дата)

М.П.

Руководитель заказчика

(дирекции) ___________________ _________ ______

(организация, (подпись) (дата)

фамилия, инициалы)

Начальник генподрядного

управления (потока) ___________________ _________ ______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.3

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

СПИСОК СВАРЩИКОВ

от " " _______________ 19_____ г.

??????????????????????????????????????????????????????????????????

N ?Фамилия,?N удосто-?Присво-?Раз-? Допуск

п/п? имя, ?верения, ?енный ?ряд ???????????????????????????????

?отчество?когда и ?шифр, ? ?вид (РЭД,?где ?дата ?N прото-

? ?кем ?N при- ? ? п/а и ?полу-?полу-?кола

? ?выдано, ?каза, ? ? т.д.) ?чен ?чения?аттеста-

? ?вид работ?дата ? ? ? ? ?ционной

? ? ? ? ? ? ? ?комиссии

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9

??????????????????????????????????????????????????????????????????

М.П.

Начальник управления

(потока) ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Главный сварщик ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.4

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

производства земляных работ

от км ____________ ПК ________ и до км ___________ ПК _____

Производитель работ

__________________________________

(должность, организация,

__________________________________

фамилия, инициалы)

Начало работ ___________ 19____ г.

Окончание работ ________ 19____ г.

???????????????????????????????????????????????????????????????????????

N ?Да-?Конструк-?Границы?Выпол- ?Выпол-?Заме- ?Отмет-? Сдача- ?При-

п/п?та ?тивные ?участка?нение ?нение ?чания ?ка от-? приемка ?ме-

? ?элементы ?от км, ?проти- ?ниве- ?конт- ?ветст-? работ ?ча-

? ?линейной ?ПК до ?вопу- ?лиров-?роли- ?венно-? ?ния

? ?части ?км, ПК;?чинных ?ки дна?рующих ?го ли-???????????

? ?трубо- ?привяз-?и дру- ?тран- ?лиц ?ца об ?под-?под-?

? ?провода ?ка пло-?гих ?шеи, ?(тех- ?устра-?пись?пись?

? ?(переходы?щадки ?присы- ?котло-?надзо- ?нении ?ру- ?тех-?

? ?через ? ?пок дна ?вана ?ра за- ?заме- ?ко- ?над-?

? ?преграды ? ?траншеи ?(под- ?казчи- ?чаний ?во- ?зора?

? ?и инже- ? ?(котло- ?пись ?ка и ? ?ди- ?за- ?

? ?нерные ? ?вана) ?геоде-?службы ? ?теля?каз-?

? ?коммуни- ? ?от км, ?зиста)?конт- ? ?ра- ?чика?

? ?кации, ? ?ПК до ? ?роля ? ?бот ? ?

? ?насыпи ? ?км, ПК ? ?качес- ? ? ? ?

? ?и др.) ? ? ? ?тва) ? ? ? ?

???????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11

???????????????????????????????????????????????????????????????????????

Форма N 2.5

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

СМУ, СУ, ПМК, КТП ______________ газстрой

Участок ________________________ Строительство __________________

________________________________

Объект _________________________

ЖУРНАЛ

ЗАБИВКИ СВАЙ

(с N ____________ по N ___________)

Начало ________________________ Окончание ________________

1. Система копра

2. Тип молота

3. Масса ударной части молота кг

4. Давление (воздуха, пара) МПа

5. Тип и масса наголовника кг

Свая N ____________ (по плану свайного поля)

1. Дата забивки

2. Марка, тип сваи

3. Абсолютная отметка поверхности грунта и сваи

4. Абсолютная отметка острия сваи

5. Проектный отказ, см

6. Фактический отказ от залога в 10 ударов

??????????????????????????????????????????????????????????????????

N ?Высота подъема? Число ? Глубина ? Отказ от ?Приме-

за- ?ударной части ? ударов ?погружения сваи ? одного ?чание

лога? молота, см ? в залоге ? от залога, см ? удара, см ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

Производитель работ ___________________ ___________ _______

(должность, фамилия, (подпись) (дата)

инициалы)

Приложение к форме N 2.5

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

СВОДНАЯ ВЕДОМОСТЬ ЗАБИТЫХ СВАЙ

(с N __________ по N ____________)

Начало ________________________ Окончание ________________

??????????????????????????????????????????????????????????????????

N ?N свай? Тип ?Дата,? Глубина ? Тип ?Общее ? Отказ от ?При-

п/п?по ?сваи ?смена? забивки, ?молота?коли- ? 1 удара, ?меча-

?плану ? ? ? см ? ?чество? см ?ния

?свай- ? ? ???????????? ?ударов??????????????

?ного ? ? ?по ?фак- ? ? ?при ?при ?

?поля ? ? ?про-?ти- ? ? ?за- ?до- ?

? ? ? ?екту?чески? ? ?бивке ?бивке?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11

??????????????????????????????????????????????????????????????????

Производитель работ ____________________ ___________ _______

(должность, фамилия, (подпись) (дата)

инициалы)

Форма N 2.6 (2.6а)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

сварки труб __________________________________________________

(на трассе, трубосварочной базе, площадке)

__________________________________________________________________

на участке от км/ПК ________________ до км/ПК ____________________

стыки с N _______________________ по N ___________________________

Производитель работ ______________________________________________

(должность, организация, фамилия,

______________________________________________

инициалы)

Начало работ ___________ 19______ г.

Окончание работ ________ 19______ г.

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Сквоз-?Дата ?Диа- ?ГОСТ ?Тем- ?Наи- ?За- ?Привяз- ?Спо- ?Марка?Фами- ?Номер?Соб- ?Приемка стыка?Сведения о?Приемка стыка?При-

ной ?свар-?метр ?или ?пера-?мено-?вод- ?ка сты- ?соб ?сва- ?лия, ?шифра?люде-???????????????проведении?после ремонта?ме-

поряд-?ки, ?и ?ТУ, ?тура ?вание?ские ?ка (для ?свар-?роч- ?инициа-?бри- ?ние ?по ?по ре- ? ремонта ? ?ча-

ковый ?тем- ?тол- ?марка?подо-?и N ?но- ?непово- ?ки и ?ных ?лы бри-?гады ?тех- ?внеш-?зульта-? или ? ?ние

номер ?пера-?щина ?ста- ?грева?сва- ?мера ?ротной ?поло-?мате-?гадира ?или ?ноло-?нему ?там ? удалении ? ?

?тура ?стен-?ли, ?(про-?рива-?труб ?сварки) ?жение?риа- ?(звень-?свар-?гии ?ос- ?контро-? стыка ? ?

?воз- ?ки ?за- ?сушки?емых ? ??????????при ?лов ?евого) ?щика ?(под-?мотру?ля фи- ??????????????????????????

?духа,?тру- ?вод- ?сты- ?эле- ? ?ки- ?пи-?свар-? ?и номер? ?пись ?под- ?зичес- ?от- ?под- ?по ?по ре- ?

?°C ?бы, ?пос- ?ка), ?мен- ? ?ло- ?кет?ке ? ?схемы ? ?бри- ?пись ?кими ?ре- ?пись ?внеш-?зульта-?

? ?мм ?тав- ?°C ?тов ? ?метр? ? ? ?распо- ? ?гади-?про- ?метода-?мон-?про- ?нему ?там ?

? ? ?щик ? ?тру- ? ? ? ? ? ?ложения? ?ра) ?раба ?ми или ?ти- ?раба ?ос- ?контро-?

? ? ?труб ? ?бо- ? ? ? ? ? ?сварщи-? ? ?(мас-?механи-?ро- ?(мас-?мотру?ля фи- ?

? ? ? ? ?про- ? ? ? ? ? ?ков ? ? ?тера)?ческим ?ван,?тера)?под- ?зичес- ?

? ? ? ? ?вода ? ? ? ? ? ? ? ? ? ?испыта-?уда-? ?пись ?кими ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ниям ?лен,? ?про- ?метода-?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(заклю-?дата? ?раба,?ми ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?чение ? ? ?мас- ?(заклю-?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?о год ? ? ?тера ?чение ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ности ? ? ? ?о год- ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?стыка, ? ? ? ?ности, ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?номер, ? ? ? ?номер ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?дата ? ? ? ?и дата ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?заклю- ? ? ? ?заклю- ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?чения) ? ? ? ?чения) ?

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ? 19 ? 20 ? 21

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Продолжение формы N 2.6а

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Сквоз-?Дата ?Диа- ?ГОСТ ?Тем- ?Наи- ?За- ?Привяз- ?Спо- ?Марка?Фами- ?Номер?Соб- ?Приемка стыка?Сведения о?Приемка стыка?Дата?Фа- ?Марка? Результаты ?Оценка?Под- ?При-

ной ?свар-?метр ?или ?пера-?мено-?вод- ?ка сты- ?соб ?сва- ?лия, ?шифра?люде-???????????????проведении?после ремонта?тер-?ми- ?при- ? замера ?ка- ?пись,?ме-

поряд-?ки, ?и ?ТУ, ?тура ?вание?ские ?ка (для ?свар-?роч- ?инициа-?бри- ?ние ?по ?по ре- ? ремонта ? ?мо- ?лия, ?бора ? твердости, НВ ?чества?фами-?ча-

ковый ?тем- ?тол- ?марка?подо-?и N ?но- ?непово- ?ки и ?ных ?лы бри-?гады ?тех- ?внеш-?зульта-? или ? ?об- ?шифр ?для ? ?по ре-?лия, ?ния

номер ?пера-?щина ?ста- ?грева?сва- ?мера ?ротной ?поло-?мате-?гадира ?или ?ноло-?нему ?там ? удалении ? ?ра- ?опе- ?изме-?????????????????зуль- ?имя, ?

?тура ?стен-?ли, ?(про-?рива-?труб ?сварки) ?жение?риа- ?(звень-?свар-?гии ?ос- ?контро-? стыка ? ?бот-?ра- ?рения?ос- ?ЗТВ ?свар-?татам ?от- ?

?воз- ?ки ?за- ?сушки?емых ? ??????????при ?лов ?евого) ?щика ?(под-?мотру?ля фи- ??????????????????????????ки ?то- ?твер-?нов-? ?ного ?изме- ?чест-?

?духа,?тру- ?вод- ?сты- ?эле- ? ?ки- ?пи-?свар-? ?и номер? ?пись ?под- ?зичес- ?от- ?под- ?по ?по ре- ? ?ра- ?дости?ного? ?со- ?рений ?во и ?

?°C ?бы, ?пос- ?ка), ?мен- ? ?ло- ?кет?ке ? ?схемы ? ?бри- ?пись ?кими ?ре- ?пись ?внеш-?зульта-? ?тер- ? ?ме- ? ?еди- ?твер- ?долж-?

? ?мм ?тав- ?°C ?тов ? ?метр? ? ? ?распо- ? ?гади-?про- ?метода-?мон-?про- ?нему ?там ? ?мис- ? ?тал-? ?нения?дости ?ность?

? ? ?щик ? ?тру- ? ? ? ? ? ?ложения? ?ра) ?раба ?ми или ?ти- ?раба ?ос- ?контро-? ?та ? ?ла ? ? ? ?лиц, ?

? ? ?труб ? ?бо- ? ? ? ? ? ?сварщи-? ? ?(мас-?механи-?ро- ?(мас-?мотру?ля фи- ? ? ? ? ? ? ? ?про- ?

? ? ? ? ?про- ? ? ? ? ? ?ков ? ? ?тера)?ческим ?ван,?тера)?(под-?зичес- ? ? ? ? ? ? ? ?во- ?

? ? ? ? ?вода ? ? ? ? ? ? ? ? ? ?испыта-?уда-? ?пись ?кими ? ? ? ? ? ? ? ?див- ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ниям ?лен,? ?про- ?метода-? ? ? ? ? ? ? ?ших ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(заклю-?дата? ?раба,?ми ? ? ? ? ? ? ? ?конт-?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?чение о? ? ?мас- ?(заклю-? ? ? ? ? ? ? ?роль ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?годнос-? ? ?тера)?чение о? ? ? ? ? ? ? ?твер-?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ти ? ? ? ?готов- ? ? ? ? ? ? ? ?дости?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?стыка, ? ? ? ?ности, ? ? ? ? ? ? ? ?после?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?номер, ? ? ? ?номер и? ? ? ? ? ? ? ?тер- ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?дата ? ? ? ?дата ? ? ? ? ? ? ? ?мооб-?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?заклю- ? ? ? ?заклю- ? ? ? ? ? ? ? ?ра- ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?чения) ? ? ? ?чения) ? ? ? ? ? ? ? ?ботки?

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ? 19 ? 20 ? 21 ? 22 ? 23 ? 24 ? 25 ? 26 ? 27 ? 28 ? 29

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Форма N 2.7

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ

на сварку гарантийного стыка

от " " _______________ 19_____ г.

Мы, нижеподписавшиеся: представитель технадзора заказчика

___________________________________, производитель работ _________

(должность, фамилия, инициалы)

________________________________________ и представитель службы

(должность, фамилия, инициалы)

контроля качества ____________________________________, составили

(должность, фамилия, инициалы)

настоящий акт в том, что в нашем присутствии произведена сварка

гарантийного стыка на ПК ___________ км _________________ провода.

Сборка и сварка стыка произведены в полном соответствии с

требованиями нормативных документов _____________________________,

о чем произведены записи в журнале сварочных работ.

Стык проконтролирован ________________________________________

(указать метод контроля и дату)

и согласно заключению N _______ от _____________ признан годным.

Стык занесен в журнал сварочных работ под номером _______________.

(указать номер)

Представитель

технадзора

заказчика ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.8

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N ____________

на заварку технологических отверстий

от " " __________ 19____ г.

Мы, нижеподписавшиеся, производитель работ ___________________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

представитель технадзора заказчика _______________________________

(должность, организация,

__________________________, представитель службы контроля качества

фамилия, инициалы)

______________________________________________ составили настоящий

(должность, организация, фамилия, инициалы)

акт в том, что на ПК _____________ км трубопровода _______________

__________________ произведена заварка технологических отверстий

(наименование)

путем вварки патрубка (заплаты). Патрубок (заплата) изготовлен (а)

из трубы ______________ сталь _____________ с заглушкой __________

сталь ___________________. Вварка патрубка (заплаты) произведена

электродами _____________, электросварщиком _____________________,

шифр _____________________________.

Сварной шов проконтролирован _________________________________

физическим методом _________________ и признан годным. Заключение

N ________ от " " _____________ 19_______ г.

Производитель работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.9

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЗАКЛЮЧЕНИЕ N ______ % контроля по проекту

от______________________ 19____ г.

по проверке качества сварных соединений

физическими методами контроля

Метод контроля ___________________

(Р, Г, М)

??????????????????????????????????????????????????????????????????

N ?N сты-?Диаметр,?Шифр ?Номер ?Чувст- ?Выяв- ?Заклю- ?При-

п/п?ка по ?толщина ?бригады?снимка,?витель-?ленные ?чение: ?меча-

?журна-? стенки ?или ?коорди-?ность ?дефекты?годен, ?ния

?лу ? трубы, ?сварщи-?наты ?снимка ? ?испра- ?

?сварки? мм ?ков ?мерного?(в мм ? ?вить, ?

? ? ? ?пояса ?или %) ? ?вырезать?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9

??????????????????????????????????????????????????????????????????

Стык принял

по внешнему виду

дефектоскопист: ___________________ __________ _______

(фамилия, инициалы) (подпись) (дата)

Контроль произвел

дефектоскопист: ___________________ __________ _______

(фамилия, инициалы) (подпись) (дата)

Заключение дал

дефектоскопист: ___________________ __________ _______

(фамилия, инициалы) (подпись) (дата)

Производитель -

сварочно-монтажных

работ с результатами

контроля ознакомлен

и заключение получил: ___________________ __________ _______

(должность, (подпись) (дата)

фамилия, инициалы)

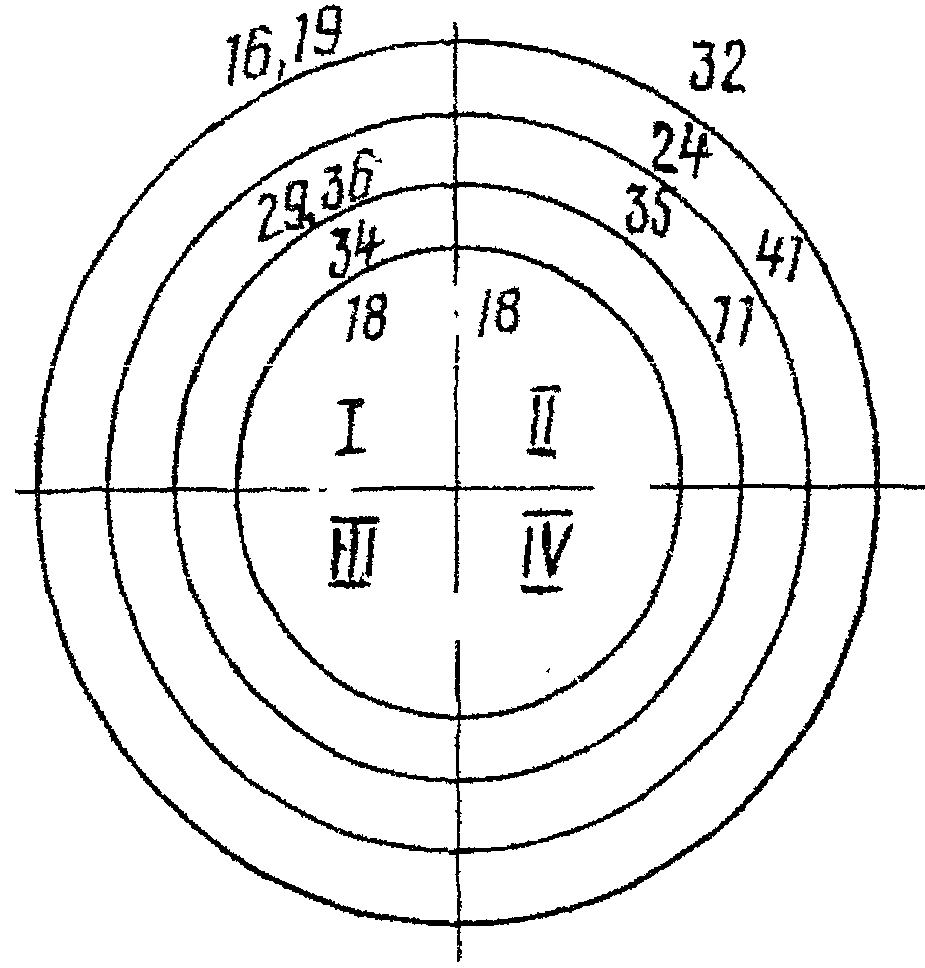

Расположение снимков при просвечивании стыков:

Стык N ______________ Стык N ________________

Клеймо N ______________ Клеймо N ________________

Диаметр ______________ Диаметр ________________

Форма N 2.10

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЗАКЛЮЧЕНИЕ N __________

от _______________ 19_______ г.

по ультразвуковому контролю качества сварных

соединений

Контроль качества сварных стыков _____________________________

(объект, наименование

__________________________________________________________________

трубопровода или узла, цеха, участка, блока)

выполняется ультразвуковым дефектоскопом типа __________________

________________________, рабочая частота ___________________ МГц.

Оператор _________________________________

(фамилия, инициалы)

Удостоверение N ________________

РЕЗУЛЬТАТЫ КОНТРОЛЯ

??????????????????????????????????????????????????????????????????

N ?N сты-?Диаметр,?Фами-?Шифр ?Угол ?Услов- ?Описа- ?Заклю- ?При-

п/п?ка по ?толщина ?лия ?свар-?ввода?ная ?ние об-?чение: ?ме-

?журна-? стенки ?свар-?щика ?луча,?чувст- ?нару- ?годен, ?ча-

?лу ? трубы, ?щика ? ?гра- ?витель-?женных ?испра- ?ние

?сварки? мм ? ? ?дусы ?ность, ?дефек- ?вить, ?

? ? ? ? ? ?мм ?тов ?выре- ?

? ? ? ? ? ? ? ?зать ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10

??????????????????????????????????????????????????????????????????

Дефектоскопист УЗК ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.11

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЗАКЛЮЧЕНИЕ N ____

от " " _______ 19___ г.

по качеству сварных соединений,

сваренных электроконтактной сваркой

?????????????????????????????????????????????????????????????????????????????????????????????????????

N ?Привязка? Трубы ?N ?% ?Свар-?N ?Мар-?Нару-?Оцен-? Проверка формы стыка ?При-

п/п? ? ?стыка?конт-?щик, ?диаг-?ка ?шения?ка ? (результаты внешнего осмотра, ?ме-

? ? ?по ?роля ?фами-?раммы?при-?режи-?ка- ? обмера) ?ча-

? ????????????жур- ?сты- ?лия, ?запи-?бора?ма ?чест-?????????????????????????????????ние

? ?диа- ?мар-?налу ?ков ?ини- ?си ? ?свар-?ва ?отметка?описание дефектов ?от- ?

? ?метр,?ка, ?свар-? ?циа- ?режи-? ?ки ?шва ?о нали-? ?мет-?

? ?тол- ?тип ?ки ? ?лы, ?мов ? ? ? ?чии ? ?ка о?

? ?щина ?ста-? ? ?шифр ?свар-? ? ? ?дефек- ? ?год-?

??????????стен-?ли ? ? ? ?ки ? ? ? ?тов ????????????????????нос-?

?км ? ПК ?ки, ? ? ? ? ? ? ? ? ?формы ?но- ?мак- ?длина ?ти ?

? ? ?мм ? ? ? ? ? ? ? ? ?стыка, ?ме- ?си- ?участка?сты-?

? ? ? ? ? ? ? ? ? ? ? ?виды ?ра ?маль-?с недо-?ка ?

? ? ? ? ? ? ? ? ? ? ? ?дефек- ?сек-?ная ?пусти- ?по ?

? ? ? ? ? ? ? ? ? ? ? ?тов ?то- ?вели-?мой ?фор-?

? ? ? ? ? ? ? ? ? ? ? ?(недо- ?ров ?чина ?величи-?ме ?

? ? ? ? ? ? ? ? ? ? ? ?пусти- ?по ?де- ?ной ? ?

? ? ? ? ? ? ? ? ? ? ? ?мая ?схе-?фек- ?дефек- ? ?

? ? ? ? ? ? ? ? ? ? ? ?величи-?ме ?та, ?та, мм ? ?

? ? ? ? ? ? ? ? ? ? ? ?на сме-? ?мм ? ? ?

? ? ? ? ? ? ? ? ? ? ? ?щения ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ?усиле- ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ?ния) ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18

?????????????????????????????????????????????????????????????????????????????????????????????????????

Замеры произвел

работник службы

контроля качества ___________________ ___________ _______

(должность, (подпись) (дата)

фамилия, инициалы)

Заключение выдал

работник службы

контроля качества ___________________ ___________ _______

(должность, (подпись) (дата)

фамилия, инициалы)

Форма N 2.12

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЗАКЛЮЧЕНИЕ N _________

от _________________ 19______ г.

о результатах механических испытаний контрольных

и допускных сварных соединений

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Обос-?Номер?Сварщик(и)? Дата ? Сварка ? Труба ?ГОСТ ?Марка ?Марка?Номер ? Образцы ? Результаты испытаний ?Место?Заклю- ?Меха- ?Под-

нова-?конт-? ? ? ? ?или ТУ, ?стали, ?сва- ?и дата ? ? ?раз- ?чение по?ничес-?пись

ние ?роль-????????????????????????????????????????????завод- ?предел ?роч- ?заклю- ???????????????????????????????????????????руше-?резуль- ?кие ?ответ-

меха-?ного ?фа- ?прис-?свар-?ме- ?спо-?по-?диа- ?тол- ?постав- ?проч- ?ных ?чения ?тип ?пло-? на ? величина угла ?ния и?татам ?испы- ?ствен-

ни- ?стыка?ми- ?воен-?ки ?ха- ?соб ?ло-?метр,?щина ?щик ?ности ?мате-?по про-?по ?щадь? растяжение ? загиба в град ?обна-?механи- ?тания ?ного

чес- ?по ?лия,?ный ? ?ни- ? ?же-?мм ?стен-?труб ?по ТУ, ?риа- ?верке ?ГОСТ,?по- ? ?с расположением ?ру- ?ческих ?произ-?пред-

ких ?жур- ?ини-?шифр ? ?чес-? ?ние? ?ки, ?(дробью)?кгс/мм2 ?лов ?качест-?ВСН ?пе- ? ? корня шва: ?жен- ?испы- ?вел ?стави-

испы-?налу ?циа-? ? ?ких ? ? ? ?мм ? ?(дробью)? ?ва ? ?реч-??????????????? ?ные ?таний ?(долж-?теля

таний?свар-?лы ? ? ?ис- ? ? ? ? ? ? ? ?сварных? ?ного?раз-?предел ? ?де- ?(указать?ность,?произ-

свар-?ки ? ? ? ?пы- ? ? ? ? ? ? ? ?соеди- ? ?се- ?рыв-?проч- ? ?фекты?соответ-?фами- ?водст-

ного ?или ? ? ? ?та- ? ? ? ? ? ? ? ?нений ? ?че- ?ное ?ности, ?????????????????? ?ствие ТУ?лия, ?венной

сое- ?номер? ? ? ?ний ? ? ? ? ? ? ? ?физи- ? ?ния,?уси-?кгс/мм2 ?на-?внутрь ?на ? ?или ?иници-?службы

дине-?ка- ? ? ? ? ? ? ? ? ? ? ? ?ческими? ?мм2 ?лие,? ?ру-? ?реб-? ?необхо- ?алы, ?конт-

ния ?тушки? ? ? ? ? ? ? ? ? ? ? ?мето- ? ? ?кгс ? ?жу ? ?ро ? ?димость ?под- ?роля

? ? ? ? ? ? ? ? ? ? ? ? ?дами ? ? ? ? ? ? ? ? ?повтор- ?пись) ?ка-

? ? ? ? ? ? ? ? ? ? ? ? ?конт- ? ? ? ? ? ? ? ? ?ных ? ?чества

? ? ? ? ? ? ? ? ? ? ? ? ?роля ? ? ? ? ? ? ? ? ?испы- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?таний) ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ?19 ? 20 ? 21 ? 22 ? 23 ? 24 ? 25

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Форма N 2.13

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ N

на право производства изоляции трубопровода

(подводного перехода)

" "________________ 19___ г.

Мы, нижеподписавшиеся: представитель технадзора заказчика

_________________________________________________________________,

(должность, фамилия, инициалы)

производитель работ ______________________________________________

(должность, фамилия, инициалы)

и представитель службы контроля качества _________________________

(должность,

__________________________________________________________________

фамилия, инициалы)

установили, что участок трубопровода _____________________________

(наименование)

(подводный переход через ________________________________________)

(наименование)

от км ПК до км ПК

общей протяженностью ___________________________________________ м

сварен и испытан (для подводного перехода) в соответствии с

требованиями проекта, рабочие чертежи N.

На участке выполнены предусмотренные технологические разрывы.

Трубопровод осмотрен, не имеет механических повреждений, вмятин,

царапин.

Сварные стыки проконтролированы физическими методами в объеме

проекта и признаны годными, о чем сделаны записи в журнале

сварочных работ.

На основании изложенного разрешается выполнять очистку,

праймирование, изоляцию _____________________ провода на указанных

участках (подводного перехода через ____________________________).

Представитель

технадзора заказчика ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.14

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

изоляционно-укладочных работ и ремонта

изоляции

от км ____________ ПК ___________________

до км ____________ ПК ___________________

Производитель работ

_______________________________

(должность, фамилия, инициалы)

Начало работ ________________ 19___ г.

Окончание работ _____________ 19___ г.

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Дата?При- ?Тем-? Изоляция трубопровода, ?Конст-?Дата ?Укладка ?Заме-?От- ?Тем- ?Дата?Отметка? Подписи

про-?вязка ?пе- ? стыков ?рукция?про- ?трубо- ?чания?метка?пера-?за- ?о ре- ? о приемке работ

ве- ?участ-?ра- ? ?и типы?веде-?проводов ?тех- ?о ре-?тура ?сып-?монте ?

де- ?ка ?тура????????????????????????????тепло-?ния ?????????????над- ?монте?окру-?ки ?изоля- ??????????????????

ния ?трубо-?ок- ?конст-?фактичес- ?резуль- ?изоля-?укла-?ре- ?под-?зора ?изо- ?жаю- ? ?ции, ?пред-?руко-?пред-

ра- ?прово-?ру- ?рук- ?кая тем- ?таты ?цион- ?доч- ?зуль- ?пись?за- ?ля- ?щего ? ?дата, ?ста- ?води-?ста-

бот ?да, ?жаю-?ция, ?пература ?проверки?ных ?ных ?таты ?гео-?каз- ?ции, ?воз- ? ?подпись?ви- ?тель ?ви-

?км, ПК?щего?типы, ?подогре- ?качества?покры-?работ?про- ?де- ?чика ?дата,?духа,? ?руково-?тель ?работ?тель

? ?воз-?марки ?ва, °C ?(на при-?тий, ? ?верки ?зис-? ?под- ?°C, ? ?дителя ?служ-?(мас-?за-

? ?духа?приме-? ?липае- ?марки ? ?ка- ?та ? ?пись ?(при ? ?работ ?бы ?тер, ?каз-

? ? ?няемых????????????мость, ?тепло-? ?чест- ? ? ?руко-?ре- ? ?после ?конт-?про- ?чика

? ? ?мате- ?по- ?би- ?толщину ?изоля-? ?ва ук-? ? ?води-?монте? ?про- ?роля ?раб и?

? ? ?риалов?верх-?тум-?изоляци-?цион- ? ?ладки ? ? ?теля ?изо- ? ?верки ?ка- ?др.) ?

? ? ?(лен- ?ности?ной ?онного ?ных ? ?тру- ? ? ?работ?ля- ? ?искате-?чест-? ?

? ? ?ты, ?трубы?мас-?покры- ?мате- ? ?бопро-? ? ?(пос-?ции) ? ?лями ?ва ? ?

? ? ?масти-?перед?тики?тия, ?риалов? ?вода ? ? ?ле ? ? ?повреж-? ? ?

? ? ?ки, ?изо- ?при ?сплош- ? ? ?(от- ? ? ?ук- ? ? ?дений ? ? ?

? ? ?прай- ?ляци-?под-?ность, ? ? ?метки ? ? ?лад- ? ? ?или ? ? ?

? ? ?меры, ?ей ?го- ?темпе- ? ? ?верха ? ? ?ки) ? ? ?методом? ? ?

? ? ?арми- ? ?тов-?ратуру ? ? ?трубы,? ? ? ? ? ?катод- ? ? ?

? ? ?рующий? ?ке к?размяг- ? ? ?соблю-? ? ? ? ? ?ной ? ? ?

? ? ?мате- ? ?изо-?чения ? ? ?дение ? ? ? ? ? ?поляри-? ? ?

? ? ?риал) ? ?ля- ?битум- ? ? ?проек-? ? ? ? ? ?зации ? ? ?

? ? ? ? ?ции ?ного по-? ? ?тного ? ? ? ? ? ? ? ? ?

? ? ? ? ? ?крытия) ? ? ?поло- ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ?жения)? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ? 19

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

(форма 2.14а введена Изменением N 1, утв. Приказом

Миннефтегазстроя СССР от 11.03.1990 N 48)

Форма N 2.14а

Министерство ___________________ Основание: Изменение N 1 к

ВСН 012-88

---------------- (часть II)

Объединение, трест _____________ Миннефтегазстрой

СМУ, СУ, ПМК, КТП и дп._________ Строительство __________________

Участок ________________________ Объект _________________________

ЖУРНАЛ

ИЗОЛЯЦИОННО-УКЛАДОЧНЫХ РАБОТ И РЕМОНТА ИЗОЛЯЦИИ

от км ___________________ ПК ________________

до км ___________________ ПК ________________

Начало работ __________________ 19____

Окончание работ _______________ 19____

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Дата?Гра- ?Тем-? Изоляция ? Качество изоляции ? Укладка и балластировка ? Выполненные работы ?При-

?ницы ?пе- ???????????????????????????????????? соответствует ????????????????????????????????????????????????????? по укладке ?ме-

?участ-?ра- ?вид ?марка ?марка?сведения о ? проекту и ?сведения о про- ? ремонт ?грани-?тип, ?шаг ? и балластировке ?ча-

?ка, ?ту- ?(п, ?клея ?обер-?производствен-? техническим ?изводственном ? изоляции ?цы ?вес ?при- ? соответствуют ?ния

?км, пк?ра ?бр и ?(прай-?точ- ?ном контроле ? требованиям ?контроле уклад- ? после ?участ-?баллас-?груз-? техническим ?

? ?воз-?т.д.) ?мера) ?ного ?качества ??????????????????????ки трубопровода ? укладки ?ка ?тиро- ?ки ?требованиям и проекту?

? ?ду- ?тип ?и ?мате-?выполняемых ?Ф., ?Ф., ?Ф., ?на проектные ? выполнен ?бал- ?вочных ? ? ?

? ?ха, ?(У, Н)?марка ?риа- ?работ ?И., ?И., ?И., ?отметки ? ?ласти-?уст- ? ? ?

? ?°C ?конст-?изоля-?ла, ????????????????О., ?О., ?О., ????????????????????????????????ровки ?ройств,? ???????????????????????

? ? ?рукция?цион- ?к-во ?метод?Ф., И., ?под- ?под- ?под- ?про- ?фак- ?про- ?Ф., ?Ф., ?от км ?удержи-? ?Ф., ?Ф., ?Ф., ?

? ? ?(1-1, ?ной ?слоев?конт-?О., ?пись ?пись ?пись ?ект- ?ти- ?верку?И., ?И., ?(пк) ?вающая ? ?И., ?И., ?И., ?

? ? ?1-2, ?ленты,? ?роля ?подпись ?ответ-?ответ-?пред- ?ные ?чес- ?вы- ?О., ?О., ?до км ?способ-? ?О., ?О., ?О., ?

? ? ?2-2 и ?к-во ? ? ?лица, ?ствен-?ствен-?стави-?от- ?кие ?пол- ?под- ?под- ?(пк) ?ность ? ?под- ?подпись?под- ?

? ? ?т.п.) ?слоев ? ? ?ответст-?ного ?ного ?теля ?метки?от- ?нил, ?пись ?пись ? ?анкер- ? ?пись ?ответ- ?пись ?

? ? ? ? ? ? ?венного ?испол-?пред- ?тех- ?верха?метки?Ф., ?ответ-?пред-? ?ных ? ?ответ-?ствен- ?пред- ?

? ? ? ? ? ? ?за вы- ?нителя?стави-?надзо-?трубы?верха?И., ?ствен-?ста- ? ?уст- ? ?ствен-?ного ?стави-?

? ? ? ? ? ? ?полнение? ?теля ?ра ?после?трубы?О., ?ного ?вите-? ?ройств ? ?ного ?пред- ?теля ?

? ? ? ? ? ? ?операци-? ?службы?заказ-?ук- ?после?под- ?испол-?ля ? ? ? ?испол-?стави- ?тех- ?

? ? ? ? ? ? ?онного ? ?конт- ?чика ?ладки?ук- ?пись ?нителя?тех- ? ? ? ?нителя?теля ?надзо-?

? ? ? ? ? ? ?контроля? ?роля ? ? ?ладки?гео- ? ?над- ? ? ? ? ?службы ?ра ?

? ? ? ? ? ? ? ? ?ка- ? ? ? ?де- ? ?зора ? ? ? ? ?контро-?заказ-?

? ? ? ? ? ? ? ? ?чества? ? ? ?зиста? ? ? ? ? ? ?ля ка- ?чика ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?чества ? ?

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ? 19 ? 20 ? 21 ? 22 ? 23

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Форма N 2.15

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на приемку уложенного и забалластированного

трубопровода

от " " ______________ 19___ г.

Мы, нижеподписавшиеся: представитель технадзора заказчика

_________________________________________________________________,

(должность, фамилия, инициалы)

производитель изоляционно-укладочных работ _______________________

(должность,

_________________________________________________________________,

фамилия, инициалы)

производитель работ по балластировке _____________________________

(должность,

_________________________________________________________________,

фамилия, инициалы)

производитель теплоизоляционных работ ____________________________

(должность,

_________________________________________________________________,

фамилия, инициалы)

производитель работ по монтажу КИП _______________________________

(должность,

__________________________________________________________________

фамилия, инициалы)

и представитель службы контроля качества _________________________

(должность,

__________________________________________________________________

фамилия, инициалы)

составили настоящий акт в том, что на участке ____________________

провода

от км ________________ ПК до км ____________ ПК ___________

общей протяженностью ___________________ м выполнен комплекс работ

по изоляции, укладке, балластировке (закреплению на проектных

отметках) и монтажу соединительных проводов КИП.

Изоляционное покрытие представляет собой _____________________

_______________________ типа изоляции толщиной ______________ мм с

оберткой ______________________, нанесенной в ______________ слоя.

(указать вид обертки)

ИС NORMPROD: примечание.

ГОСТ 25812-83 утратил силу на территории Российской

Федерации. С 1 июля 1999 года введен в действие ГОСТ Р 51164-98

(Постановление Госстандарта РФ от 23.04.1998 N 144).

Изоляционное покрытие выполнено в соответствии с требованиями

проекта, рабочие чертежи N ____________. Проверка качества очистки

и праймирования производилась ___________________________________,

(визуально, прибором)

адгезия изоляционного покрытия проверена _________________________

(указать чем: метод

__________________________________________________________________

надреза треугольника, адгезиметром)

и соответствует требованиям ГОСТ 25812-83.

Проверка сплошности изоляционного покрытия производилась

искровым дефектоскопом в местах, вызывавших сомнение.

Изолированный участок _______________________ провода уложен в

подготовленную траншею на проектные отметки, что подтверждено

геодезической съемкой, нанесенной на рабочие чертежи N __________.

Укладка произведена без провисов и недопустимых отклонений от оси.

Имевшиеся в процессе работы замечания по качеству работ

занесены в журнал производства изоляционно-укладочных работ и

устранены.

После укладки _____________ провода

от км ___________ ПК ________ до км ____________ ПК __________

установлено _________________ утяжелителей марки _________________

от км ________________ ПК ________ до км ____________ ПК _________

с шагом ______ м,

от км ________________ ПК ________ до км ____________ ПК _________

с шагом ______ м,

от км ________________ ПК ________ до км ____________ ПК _________

с шагом ______ м, установлено ____________ анкерных устройств типа

________________ с шагом ______ м.

На участке общей протяженностью ______________ м

от км ___________ ПК ________ до км ____________ ПК __________

произведена балластировка нетканым синтетическим материалом

типа ____________________ с засыпкой ____________________ грунтом.

Полотнища НСМ сварены между собой.

Для предохранения изоляционного покрытия от повреждений в

соответствии с проектом под ______________________________________

(утяжелители, анкера)

установлены ______________________________________________________

(защитные коврики, деревянные маты и др.)

размером ______________________ в _____________ слоя.

Повреждения изоляционного покрытия после установки средств

балластировки ликвидированы, о чем сделаны записи в журнале

производства работ.

Соединительные провода контрольно-измерительных пунктов

выполнены из провода сечением _____________________ и присоединены

к _____________________ проводу на ПК ____________________________

________________________ способом ________________________________

_________________________________________________________________.

Места присоединения КИП к _______________ проводу изолированы.

На участке проведено контрольное выдергивание анкерных устройств в

объеме __________________ устройств, что соответствует требованиям

проекта, рабочие чертежи N ______________________________________.

Критическая нагрузка замерялась динамометром марки ___________

__________________, поверенным _______________________ и составила

(дата поверки)

____________________ т, что ______________________________________

(соответствует, превышает)

проектную, составляющую ___________ т.

На участке от ПК ___________________ до ПК ___________________

протяженностью ___________________ м ___________ провода выполнена

футеровка рейкой размером ______________ мм, обеспечивающая защиту

изоляционного покрытия от повреждений. Футеровка выполнена в

соответствии с требованиями проекта и рабочих чертежей N ________.

На участке от ПК ______ до ПК ________ выполнена теплоизоляция

__________________________________________________________________

(указать конструкцию)

__________________________________________________________________

Работы выполнены в соответствии с требованиями нормативных

документов и проекта, рабочие чертежи N ________.

На основании изложенного указанные в акте работы считаются

принятыми, разрешается засыпка участков

от км ___________ ПК ________ до км ____________ ПК _________

общей протяженностью ___________ м.

Представитель

технадзора заказчика ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель

изоляционно-

укладочных работ ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель работ

по балластировке ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель

теплоизоляционных

работ ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель работ

по монтажу КИП ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Представитель службы

контроля качества ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.16

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

о контроле сплошности изоляционного

покрытия засыпанного трубопровода

от " " _______ 19__ г.

Мы, нижеподписавшиеся, представитель технадзора заказчика ____

_________________________________________________________________,

(должность, фамилия, инициалы)

производитель работ _____________________________________________,

(должность, фамилия, инициалы)

и представитель службы контроля качества _________________________

(должность,

____________________ составили настоящий акт в том, что на участке

фамилия, инициалы)

трубопровода протяженностью ____________________________________ м

от км ____________ ПК ___________ до км ___________ ПК ___________

искателем повреждений ____________________________________________

(указать марку прибора)

проверено качество изоляционного _________________________________

(указать конструкцию покрытия)

покрытия ________________________ типа толщиной ________________мм

с оберткой _____________________ в ________________ слоев.

(тип)

В результате проверки по данным прибора обнаружены повреждения

изоляционного покрытия в ____________ местах на ПК _______________

__________________________________________________________________

(перечислить пикеты)

общей протяженностью ______________ м.

При шурфовке мест предполагаемых повреждений изоляционного

покрытия фактические повреждения обнаружены на ___________________

__________________________________________________________________

общей протяженностью ________________ м.

Все повреждения изоляционного покрытия исправлены, проверены

искровым дефектоскопом, о чем сделаны записи в журнале

изоляционно-укладочных работ.

Представитель

технадзора заказчика ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

В соответствии с Изменением N 1 данного документа, утв. Приказом Миннефтегазстроя СССР от 11.03.1990 N 48, форма N 2.17 не применяется при оформлении исполнительной документации на магистральные и промысловые трубопроводы, прокладываемые в районах Крайнего Севера.

Форма N 2.17

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

оценки качества изоляции законченных строительством

подземных участков трубопровода методом катодной

поляризации

от " "___________ 19___ г.

Составлен представителями: технадзора заказчика ______________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

службы контроля качества _________________________________________

(должность, организация, фамилия,

___________, генподрядчика _______________________________________

инициалы) (должность, организация,

__________________________ в том, что проведены электрометрические

фамилия, инициалы)

измерения для определения оценки качества изоляции законченного

строительством участка от км/ПК __________________________________

до км/ПК ____________________________ трубопровода, перехода через

____________________________, отвода от __________________________

общей протяженностью ________________ м, диаметр трубы _______ мм,

толщина стенки __________ мм, марка стали _______________________,

удельное электрическое сопротивление стали ___________ Ом x мм2/м,

продольное сопротивление трубы _________________ Ом/м.

Вид, тип и конструкция защитного покрытия ____________________

_______________________. Тип окружающего трубопровод грунта_______

__________________________________. Среднее удельное сопротивление

грунта на длине участка ________________ Ом x м.

Дата укладки и засыпки участка _______________________________

Место подключения источника постоянного тока _____________ км.

Продолжительность поляризации __________ ч.

Требуемое смещение разности потенциалов "труба-земля" _____ В,

требуемая сила тока ______________ А.

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

??????????????????????????????????????????????????????????????????

Время ?Сила ? Разность потенциалов "труба-земля", В

изме- ?тока,?????????????????????????????????????????????????????

рения, ? А ? естественная ? при включенном ? смещение

ч ? ? ? источнике тока ?

? ?????????????????????????????????????????????????????

? ?в начале?в конце ?в начале?в конце?в начале?в конце

? ?участка ?участка ?участка ?участка?участка ?участка

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8

??????????????????????????????????????????????????????????????????

Результаты измерения-расчета свидетельствуют о _______________

__________________________________________________________________

(состояние изоляции - хорошее, удовлетворительное,

__________________________________________________________________

неудовлетворительное)

Представитель

технадзора заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества

(производитель

электрометрических

работ) ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

генподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.18

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

приемки кранового узла, узла приема и пуска

очистных устройств и других монтажных узлов

под наладку и засыпку

от " "____________ 19____ г.

Мы, нижеподписавшиеся, представитель заказчика _______________

_________________________________________________________________,

(должность, фамилия, инициалы)

производитель общестроительных работ _____________________________

(должность,

___________________________________, производитель монтажных работ

фамилия, инициалы)

_________________________________________________________________,

(должность, фамилия, инициалы)

производитель изоляционных работ ________________________________,

(должность, фамилия, инициалы)

представитель службы контроля качества ___________________________

(должность,

____________________________ составили настоящий акт в том, что на

фамилия, инициалы)

участке км ___________ ПК ________________ выполнен комплекс работ

по сооружению фундаментов и монтажу ______________________________

(узла подключения,

__________________________________________________________________

кранового узла, узла приема с прилегающими участками трубопровода

__________________________________________________________________

длиной ________ м, узла запуска очистного поршня и др.)

Фундаменты выполнены на ______________________________________

(песчаном основании, на песчаной

__________________________________________________________________

или земляной подушке, свайном основании)

Свайные основания выполнены на _____________________ сваях.

(тип свай)

Установленные на основании фундаменты представляют

собой ________________________.

(указать конструкцию)

Конструктивное выполнение, привязка, изоляция фундаментов,

размеры, фактические отметки соответствуют проекту, рабочие

чертежи N _______, что подтверждается прилагаемым журналом свайных

работ и исполнительной схемой фундаментов.

На фундаменты установлены ____________________________________

(перечислить краны, задвижки

_________________________________________________________________.

и другое оборудование с указанием диаметров)

Сварочно-монтажные работы выполнены в соответствии с

требованиями нормативных документов и приняты актом-разрешением на

изоляцию N _______ от " " _____________________.

Изоляция узла выполнена ручным способом ______________________

(полимерными

________________________________.

лентами, битумной изоляцией)

Записи о проведенных изоляционных работах приведены в журнале

изоляционных работ.

Все работы по монтажу, сварке и изоляции _____________________

узла _____________ выполнены в соответствии с действующими нормами

и правилами, требованиями проекта, рабочие чертежи N ____.

Проверка сплошности изоляционного покрытия искровым

дефектоскопом показала отсутствие дефектов. Разрешается наладка

технологического оборудования и засыпка _________ узла ___________

__________________.

Представитель

заказчика ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Представитель

генподрядной

организации

(производитель

общестроительных

работ) ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель

монтажных работ ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Производитель

изоляционных работ ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Представитель службы

контроля качества ___________________ ___________ _______

(организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.19

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ N

на очистку полости и испытание уложенного участка

трубопровода

от " "____________ 19_____ г.

Разрешается приступить к _____________________________________

(указать вид работ: очистка

__________________________________________________________________

(промывка), испытание на прочность или герметичность, вытеснение

_________________________________________ давлением ______________

нение используемого для испытания агента)

________________ МПа (кгс/см2) ___________________________________

(указать название агента,

__________________________________________________________________

используемого для испытания, очистки, промывки и др.)

с пропуском ______________________________________________________

(заполняется при производстве очистки: указать

____________________________________ на участке от км/ПК _________

количество, тип очистных устройств)

до км/ПК _________ общей протяженностью _________ м в соответствии

с требованиями действующих норм и правил, специальной инструкции

N __________ от "_______" _____________ 19_____ г., согласованной

и утвержденной в установленном порядке.

Работы на указанном участке выполнены в требуемом ВСН ________

объеме и в соответствии с проектом. Зона в пределах минимальных

расстояний по СНиП _______________________________________________

и другим действующим нормам и правилам ___________________________

(освобождена от жилых

_________________________________________________________________.

домов, строений, строительной техники и материалов)

Исполнительная документация проверена и имеется в требуемом

объеме.

Представитель ЛПУ

(ЛПУМГ) ________________________ _________ _______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Представитель

технадзора

заказчика ________________________ _________ _______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Представитель

генподрядчика ________________________ _________ _______

(должность, организация, (подпись) (дата)

фамилия, инициалы)

Форма N 2.20

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на очистку полости трубопровода

от " "____________ 19______ г.

Составлен комиссией, назначенной приказом ____________________

__________________________________________________________________

(наименование организации)

от " "_______________ 19___ г. в составе:

Председатель комиссии: _______________________________________

(должность, организация, фамилия,

инициалы)

Члены комиссии: ______________________________________________

______________________________________________

в том, что произведена _____________кратная очистка полости ______

____________________ трубопровода, диаметром __________________ мм

на участке от км/ПК __________________ до км/ПК __________________

общей протяженностью _____________________ м.

Очистка выполнена в соответствии с требованиями СНиП _________

__________________, проекта, специальной инструкции, согласованной

и утвержденной " "____________ 19____ г. в установленном порядке

способом _________________________________________________________

(продувки, промывки, протягивания,

__________________________________________________________________

вытеснения загрязнения в потоке жидкости, вид рабочей

__________________________________________________________________

среды - газ, воздух, вода и т.п.)

с пропуском __________________________________ в количестве __ шт.

(указать тип очистного устройства)

Очистка внутренней полости трубопровода производилась до

выхода всех запасованных поршней и чистого _______________________

(воздуха, газа,

__________________________________________.

воды и т.д.)

Заключение комиссии: _________________________________________

(указать результаты приемки очистки

__________________________________________________________________

полости трубопровода, какие последующие работы разрешается

__________________________________________________________________

производить)

_________________________________________________________________.

М.П.

Председатель комиссии ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Члены комиссии: ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.21

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

от " "________________ 19____ г.

______________________________________________________________

(гидравлического, пневматического, комбинированного)

испытания на прочность, проверки на герметичность и

удаления ________________________ после испытания трубопровода или

(воды и др.)

смонтированного в объеме пускового комплекса оборудования КС, НПС,

СПХГ, ГРС, УЗРГ и др.

Составлен комиссией, назначенной приказом ____________________

(наименование

_____________________ от " "________________ 19____ г.

организации)

в составе:

Председатель _________________________________________________

(должность, организация, фамилия, инициалы)

Члены комиссии: ______________________________________________

______________________________________________

в том, что " " ______________ 19___ г. проведено ______________

(пневмо,

_________ испытание на прочность _________________________________

гидро) (трубопровода, узла, блока и др.)

на _______________________________________________________________

(участке от км____________________ ПК__________

__________________________________________________________________

до км ________ ПК _________ общей протяженностью _________м,

________________, в соответствии с требованиями СНиП ____________,

площадке)

проекта ___________________, специальной инструкции, согласованной

и утвержденной " " _________________ 19_____ г. в установленном

порядке. Испытание на прочность выполнено при давлении в нижней

точке _______ МПа (кгс/см2), в верхней точке ______ МПа (кгс/см2).

Время выдержки под испытательным давлением составило _____ ч.

В течение испытания давление измерялось техническими

манометрами NN ________ или дистанционными приборами NN __________

___________, самопишущими манометрами NN ______, опломбированными,

имеющими паспорта, класс точности приборов _____________ со шкалой

(не ниже 1)

деления ____________________________________________, проверенными

(не менее 4/3 от испытательного)

госповерителем _________________.

(дата)

Заключение комиссии: _________________________________________

(указать результат испытания)

__________________________________________________________________

_________________________________________________________________.

После завершения испытания на прочность произведена проверка

на герметичность давлением

) _________________ МПа (кгс/см2)

в течение __________ ч на ________________________________________

(участке км ___________ ПК _________

__________________________________________________________________

до км _________ ПК _________ общей протяженностью ________ м

_______________________________ в соответствии с требованиями СНиП

площадке ________)

__________, проекта _____________________________________________,

специальной инструкции, согласованной и утвержденной

" "________ 19___ г. в установленном порядке.

В течение проверки на герметичность давление измерялось

техническими манометрами NN __________________________________ или

дистанционными приборами NN ________________________, самопишущими

манометрами NN _______________________, опломбированными, имеющими

паспорта, класс точности приборов ________________________________

(не ниже 1-го)

со шкалой деления _______________________________________________,

(не менее 4/3 от испытательного)

проверенными госповерителем ____________________.

(дата)

Заключение комиссии: _________________________________________

(указать результат

_________________________________________________________________.

проверки на герметичность)

Удаление ________________ после испытания ____________________

(воды и др.) (трубопровода, узла,

_____________________________ на _________________________________

блока и др.) (участке км/ПК ___________

__________________________________________________________________

до км/ПК ______________ общей протяженностью __________ м,

__________________________ проведено в соответствии с требованиями

площадке __________)

СНиП_____________________, проекта __________________, специальной

инструкции, согласованной и утвержденной " " __________ 19___ г.

в установленном порядке путем ____________________________________

(пропуска поршня-разделителя,

_________________________________________________________________.

продувки воздухом, газом, слива самотеком и т.д.)

При этом были применены поршни-разделители _____________________ в

(указать тип поршня)

количестве ____________ шт.

Удаление _________________ проводилось до ____________________

(воды и др.) (выхода чистого

_________________________________________________________________.

воздуха, газа, прекращения выхода воды)

Заключение комиссии: _________________________________________

(указать результат удаления воды

__________________________________________________________________

и др. после испытания, какие последующие работы разрешается

__________________________________________________________________

производить)

Председатель комиссии ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Члены комиссии: ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.22

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ N

на право производства предварительного (поэтапного)

испытания трубопроводов или участков категории В, I

от " "___________ 19___ г.

Разрешается приступить к поэтапному __________________________

(пневмо, гидро)

испытанию на прочность и герметичность трубопроводов _____________

______________________________________ общей протяженностью ______

(наименование испытываемого участка)

_________________ м в соответствии с требованиями действующих норм

и правил, специальной инструкции, согласованной и утвержденной

" " ___________ 19___ г. в установленном порядке.

Испытание на прочность разрешается провести в ________________

(количество)

этапа при следующих значениях давления и продолжительности на

каждом этапе:

I этап _______________________________________________________

(указать стадию строительства)

давление ___________ МПа (кгс/см2), продолжительность _________ ч;

II этап ______________________________________________________

(указать стадию строительства)

давление ___________ МПа (кгс/см2), продолжительность _________ ч.

Испытание на герметичность разрешается провести ______________

(испытательная

____________ давлением __________ МПа (кгс/см2) в течение _____ ч.

среда)

Объект готов к испытанию, требования действующих норм и правил

соблюдены, очистка внутренней полости труб, монтажных узлов от

земли, грязи, окалины и др. произведена способом _________________

__________________________________________________________________

и принята по акту N ____________ от " " ______________ 19___ г.,

исполнительная документация на выполненные работы проверена и

прилагается в полном объеме.

Представитель ЛПУ

(ЛПУМГ) _____________________ _________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора заказчика _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

генподрядчика ____________________ __________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 2.23

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на предварительное (поэтапное) испытание

трубопроводов и участков категорий В и I

от " " ______________ 19___ г.

Составлен представителями: субподрядчика - производителя работ

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ___________________________________________________,

(должность, организация, фамилия, инициалы)

технадзора заказчика _____________________________________________

(должность, организация, фамилия, инициалы)

в том, что предварительное испытание на прочность и герметичность

трубопроводов ____________________________________________________

(наименование испытываемого участка)

на участке км/ПК _______________ общей протяженностью __________ м

в __________________ этапа проведено в соответствии с требованиями

(кол-во)

действующих норм и правил, проекта, специальной инструкции,

согласованной и утвержденной " " _____________ 19______ г. в

установленном порядке.

Испытание на прочность I этапа _______________________________

(указать на какой стадии

__________________________________________________________________

строительства: после сварки, до или после укладки и т.д.)

_________ проведено ______________________________________________

(испытательная среда)

давлением _______________ МПа (кгс/см2) в течение _____________ ч;

II этапа ______________________ проведено ________________________

(стадия строительства) (испытательная среда)

давлением ____________ МПа (кгс/см2) в течение ___________ ч.

В течение испытательного периода давление замерялось

техническими манометрами NN ________________ или дистанционными

приборами NN ______________ , опломбированными, имеющими паспорта,

класс точности приборов _________________________ с шкалой деления

(не ниже I)

_____________________________________, проверенными госповерителем

(не менее 4/3 от испытательного)

__________________.

(дата)

Заключение о приемке испытания _______________________________

(указать результат приемки)

__________________________________________________________________

Представитель

субподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

генподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.24

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

промежуточной приемки участков подключения КС, НПС,

узлов приема и пуска очистных устройств, узлов

замера расхода и редуцирования газа

от " "_____________ 19___ г.

Составлен руководителями: монтажной организации ______________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ___________________________________________________,

(должность, организация, фамилия, инициалы)

службы контроля качества _________________________________________

(должность, организация, фамилия,

_____________________ и технадзора заказчика _____________________

инициалы) (должность,

__________________________________________________________________

организация, фамилия, инициалы)

в том, что работы по сооружению __________________________________

(наименование монтажного узла)

на участке от км/ПК _________________ до км/ПК ___________________

выполнены вместе с прилегающими участками в полном объеме, в том

числе и работы по благоустройству (планировка, отмостка площадок,

устройство подъездов, пешеходных дорожек, ограждений и т.д.), в

соответствии с действующими нормами и правилами __________________

__________________________________________________________________

проектом по чертежам NN _________________ и имеющихся согласований

__________________________________________________________________

(указать все имевшие место отступления, от какого документа,

__________________________________________________________________

по какой причине они произошли,

__________________________________________________________________

кем и когда санкционированы)

__________________________________________________________________

Исполнительная документация проверена и прилагается в полном

объеме, в том числе паспорта на соединительные детали и

трубопроводную арматуру. Законченный строительством объект принят.

М.П.

Руководитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Начальник

генподрядного

управления

(потока) ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Начальник службы

контроля качества ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Руководитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.25

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на укладку защитного футляра на переходе

трубопровода через _____________________

(автомобильную,

_______________________________ дорогу

железную)

от " "________________ 19____ г.

Составлен представителями: генподрядчика _____________________

(должность,

__________________________________, службы контроля качества _____

организация, фамилия, инициалы)

____________________________________________, технадзора заказчика

(должность, организация, фамилия, инициалы)

__________________________________________________________________

(должность, организация, фамилия, инициалы)

в том, что на участке км/ПК ________________ трубопровода перехода

через ______________________ в соответствии с проектом по рабочему

(наименование дороги)

чертежу N ________________ уложен защитный футляр из стальных труб

диаметром ____________ мм, протяженностью ____________ м, покрытый

противокоррозионной изоляцией ____________________________________

(указать тип покрытия)

и защищенный установкой __________ шт. протекторов марки ________.

Защитный потенциал соответствует проектному значению.

Футляр готов под укладку перехода трубопровода через дорогу.

Представитель

генподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.26

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

промежуточной приемки перехода трубопровода

через ________________________________ дорогу

(автомобильную, железную)

от " "_______________ 19____ г.

Составлен руководителями: монтажной организации ______________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ___________________________________________________,

(должность, организация, фамилия, инициалы)

службы качества контроля _________________________________________

(должность, организация, фамилия,

_________________, технадзора заказчика __________________________

инициалы) (должность, организация,

_________________________ в том, что работы по сооружению перехода

фамилия, инициалы)

диаметром _________________ мм, толщиной стенки _________ мм через

_______________________________________________________ на участке

(наименование железной или автодороги)

от км/ПК _________ до км/ПК __________ выполнены в полном объеме и

в соответствии с действующими нормами, правилами и проектом по

чертежу N ___________.

Все работы по строительству перехода проконтролированы,

приняты актами на скрытые работы. Результаты контроля отражены в

журналах производства работ.

Переход предварительно испытан давлением _____________ кгс/см2

и уложен в защитный футляр, принятый актом от ____________________

19_____ г.

Переход, уложенный в защитный футляр, испытан совместно с

прилегающими участками (акт от _________________ 19____ г.) и на

концах его установлены диэлектрические сальниковые уплотнения

из ________________________________________________. Электрический

(указать уплотняющий материал)

контакт между футляром и трубой отсутствует.

Вытяжная свеча выполнена из труб диаметром ______ мм, толщиной

стенки _______ мм, общей протяженностью _____________ м.

После завершения строительства восстановлено полотно дороги,

откосы, кюветы; выполнены съезды с дороги.

Исполнительная документация на переход проверена и прилагается

в полном объеме.

Законченный строительством переход через _____________________

(авто-, железную

__________________ принят.

дорогу)

Руководитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Начальник

генподрядного

управления(потока) ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Начальник службы

контроля качества ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Руководитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.27

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СУПТР __________________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

Начало работ __________ 19___ г. Общая протяженность _________ км

Окончание работ _______ 19___ г. от ПК _________ до ПК __________

ЖУРНАЛ

поэтапной приемки подводного перехода

под укладку

???????????????????????????????????????????????????????????????????????????????

N ?Плеть? Изоляционные работы ?Футеровоч- ?Балластировочные?Приме-

п/п?N, ? ?ные работы ? работы ?чания.

?про- ???????????????????????????????????????????????????????????????Наличие

?тя- ?тип ?дата ?проконтро- ?повреж-?дата?работы?тип ?шаг ?работы?согла-

?жен- ?изоля-?про- ?лировано ?дений ?про-?выпол-?утя-?бал-?выпол-?сований

?ность?цион- ?веде-?????????????изоля- ?ве- ?нены и?же- ?лас-?нены и?на

?пле- ?ного ?ния ?метод?ре- ?ции на ?де- ?приня-?ли- ?та. ?приня-?замену

?ти, м?мате- ?работ?конт-?зуль-?участке?ния ?ты. ?те- ?Об- ?ты. ?(ука-

? ?риала.? ?роля ?тат ?не об- ?ра- ?Подпи-?лей ?щая ?Подпи-?зать

? ?Конст-? ? ?конт-?наруже-?бот ?си: ? ?мас-?си: ?замену,

? ?рукция? ? ?роля ?но. ? ?произ-? ?са ?произ-?доку-

? ?покры-? ? ? ?Подпи- ? ?води- ? ? ?води- ?мент,

? ?тия ? ? ? ?си: ? ?тель ? ? ?тель ?его N,

? ? ? ? ? ?произ- ? ?работ ? ? ?работ ?дату).

? ? ? ? ? ?води- ? ?и ? ? ?и ?Подт-

? ? ? ? ? ?тель ? ?пред- ? ? ?пред- ?верж-

? ? ? ? ? ?работ и? ?стави-? ? ?стави-?даю:

? ? ? ? ? ?пред- ? ?тель ? ? ?тель ?подпись

? ? ? ? ? ?стави- ? ?заказ-? ? ?заказ-?пред-

? ? ? ? ? ?тель ? ?чика, ? ? ?чика, ?стави-

? ? ? ? ? ?заказ- ? ?дата ? ? ?дата ?теля

? ? ? ? ? ?чика, ? ? ? ? ? ?за-

? ? ? ? ? ?дата ? ? ? ? ? ?казчика

???????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13

???????????????????????????????????????????????????????????????????????????????

Форма N 2.28

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СУПТР _________________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ N

на укладку трубопровода через водную преграду

протаскиванием на км/ПК _______________

от " "_____________ 19_____ г.

Разрешается произвести протаскивание ___________________ нитки

перехода через ___________________________________________________

(наименование водной преграды)

от км/ПК _____________ до км/ПК _____________ общей протяженностью

________________ м, зафутерованного и забалластированного согласно

проекту по чертежу N ___________.

Повреждений изоляции не обнаружено. Сварочно-монтажные,

изоляционные, земляные работы по разработке траншеи выполнены в

полном объеме и в соответствии с проектом, действующими нормами и

правилами, проконтролированы, о чем сделаны соответствующие записи

в журналах работ и поэтапной приемки, и приняты.

Ведомость промеров на момент подписания разрешения

прилагается. Исполнительная документация проверена и прилагается

в полном объеме.

Представитель

генподрядчика _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель СРН

УПТР _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

технадзора

заказчика _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Приложение 1 к формам

N 2.28 и N 3.7

ВЕДОМОСТЬ

проектных и фактических отметок дна траншеи

по оси ____________________________________

нитки перехода через ______________________

трубопроводы ______________________________

от км/ПК __________________________________

(начало промеров)

до км/ПК __________________________________

(конец промеров)

Отметки горизонта воды, м:

а) на начало промеров _____________________

б) на конец промеров ______________________

Дата промеров _________________________________

??????????????????????????????????????????????????????????????????

N ?ПК ?Расстояние? Глубина воды ? Проектные ?Фактические?Приме-

п/п? ?до преды- ? до проектных ?отметки дна ?отметки дна?чание

? ?дущей ?черных отметок? траншеи по ?траншеи, м ?

? ?промерной ? по оси нитки ? чертежу ? ?

? ?точки, м ? перехода, м ? N ____, м ? ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7

??????????????????????????????????????????????????????????????????

Представитель

субподрядчика-

исполнитель ПТР _____________________ _________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

генподрядчика _____________________ _________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель СРН

УПТР _____________________ _________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

технадзора заказчика _____________________ _________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 2.29

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СУПТР __________________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на проверку укладки трубопровода в створе

перехода через водную преграду

от " "__________ 19___ г.

Составлен представителями: субподрядчика-исполнителя ПТР _____

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ____________________________________________________

(должность, организация, фамилия,

_____________, СРН УПТР __________________________________________

инициалы) (должность,

_________________________________________________________________,

организация, фамилия, инициалы)

технадзора заказчика _____________________________________________

(должность, организация,

__________________________________________________________________

фамилия, инициалы)

в том, что проведенными контрольными линейными, угловыми

измерениями и промерами уложенного подводного трубопровода _______

_______________ нитки перехода через _____________________________

(наименование

__________________________________________________________________

водной преграды)

на участке от км/КП _________________ до км/ПК ___________________

общей протяженностью __________________________ м установлено, что

укладка произведена согласно проекту по чертежу N ________________

_________________________ и имеющихся согласований _______________

__________________________________________________________________

(указать существо согласований, дату, лицо,

__________________________________________________________________

организацию)

__________________________________________________________________

в полном соответствии с действующими нормами и правилами

__________________________________________________________________

(указать шифр и полное название норм, правил)

и принята.

Ведомость отметок трубопровода, уложенного в створе перехода,

прилагается.

Представитель

субподрядчика-

исполнителя ПТР ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

генподрядчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель СРН

УПТР ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Приложение

к форме N 2.29

ВЕДОМОСТЬ

отметок заложения трубопровода диаметром

____________ мм по _______________ нитке

перехода через _________________________

от км/ПК _______________________________

(начало промеров)

до км/ПК _______________________________

(конец промеров)

Отметки горизонта воды, м:

а) на начало промеров _____________________

б) на конец промеров ______________________

Дата промеров _________________________________

??????????????????????????????????????????????????????????????????

N ?Номера ?Расстоя- ?Фактическая ?Отметка ?Проектные?Приме-

п/п?пикетов и ?ние между?глубина заложе-?верхней ?отметки ?чание

?плюсовых ?точками ?ния трубы в ?образую-?по верх- ?

?точек ?промеров,?траншею (по ?щей ?ней обра-?

?участка ?м ?верхней образу-?трубы, м?зующей ?

? ? ?ющей трубы), м ? ?трубы, м ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7

??????????????????????????????????????????????????????????????????

Представитель

субподрядчика-

исполнителя ПТР _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

генподрядчика _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель СРН

УПТР, производящий

промеры _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Представитель

технадзора

заказчика _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 2.30

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СУПТР __________________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на берегоукрепительные и дноукрепительные работы

от " "____________ 19____ г.

Составлен представителями: субподрядной организации,

выполняющей ПТР _________________________________________________,

(должность, организация, фамилия, инициалы)

генподрядчика ___________________________________________________,

(должность, организация, фамилия, инициалы)

геодезической службы генподрядчика _______________________________

(должность, организация,

_______________________, СРН УПТР ________________________________

фамилия, инициалы) (должность, организация,

________________________, технадзора заказчика ___________________

фамилия, инициалы) (должность,

_________________________________ в том, что проведенной проверкой

организация, фамилия, инициалы)

берегоукрепительных и дноукрепительных работ установлено:

1. На левом берегу ___________________________________________

(указывается конструкция укрепления

__________________________________________________________________

в надводном и подводном участке перехода)

2. На правом берегу __________________________________________

__________________________________________________________________

3. По дну ____________________________________________________

Берегоукрепительные и дноукрепительные работы выполнены в

соответствии с проектом по чертежу N _____________ и приняты.

Представитель

субподрядчика-

исполнителя ПТР ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

генподрядчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель СРН

УПТР ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.31

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

промежуточной приемки______________ нитки

перехода трубопровода через водную преграду

от "___" ____________ 19____ г.

Составлен комиссией, назначенной приказом ____________________

(наименование

_____________________ от "____" _____________ 19____ г. N ________

организации)

в составе:

Председатель комиссии _____________________________________

(должность, организация, фамилия,

инициалы)

_____________________________________

Члены комиссии ___________________________________________

должность, организация, фамилия, инициалы)

в том, что работы по сооружению перехода через ___________________

(наименование

_________________________ на участке от км/ПК ____________________

водной преграды)

до км/ПК _____________________ общей протяженностью _____________м

выполнены вместе с прилегающими участками в полном объеме и в

соответствии с действующими нормами и правилами __________________

__________________________________________________________________

проектом по чертежу N ____________ с учетом имеющихся согласований

__________________________________________________________________

(указать все имевшие место отступления, от какого

__________________________________________________________________

документа, по какой причине они произошли, кем и когда

__________________________________________________________________

санкционированы)

__________________________________________________________________

После укладки трубопровода на дно траншеи в русловой и

пойменной части комиссией выполнены контрольные линейные и

угловые измерения в натуре на соответствие проектного его

заложения. После завершения строительства выполнены дно- и

берегоукрепительные работы и приняты по акту N ___________________

от " "________ 19____ г.

Исполнительная документация проверена и прилагается в полном

объеме, в том числе приложения к формам 2.28 и 2.29 (ведомости

промеров глубин и заложения трубопровода, исполнительный профиль)

и форма N 2.27.

Законченный строительством переход принят.

М.П.

Председатель комиссии ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Члены комиссии: ___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ ______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.32

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на скрытые работы при сооружений заземления

(рабочего, защитного, линейно-защитного)

от " "_________________ 19____ г.

Составлен представителями: заказчика _________________________

(должность,

_____________________________________, эксплуатирующей организации

организация, фамилия, инициалы)

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

монтажной организации ____________________________________________

(должность, организация, фамилия,

__________ в том, что ____________________________________________

инициалы) (тип заземления,

заземление _______________________________________________________

наименование сооружения ЭХЗ)

на участке км/ПК _________________________________________________

провода выполнено в соответствии с проектом, чертеж N ___________,

разработанным ____________________________________________________

(наименование проектной организации)

" "______________ 19_____ г., все соединения выполнены способом

__________________________________________________ и заизолированы

____________________________________.

Отступления от проекта _______________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(должность лица, согласовавшего отступление,

__________________________________________________________________

организация, фамилия, инициалы)

" "________________ 19____ г.

Заключение по результатам проверки:

Выполненные заземления могут быть закрыты ____________________

__________________________________________________________________

К акту прилагаются план-схема расположения заземления и

результаты измерений сопротивления растеканию тока заземления.

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Приложение к акту N ______

от " " ________ 19___ г.

ХАРАКТЕРИСТИКА ЗАЗЕМЛИТЕЛЕЙ

??????????????????????????????????????????????????????????????????

N ?Участ-? Параметры заземления

п/п?ки ????????????????????????????????????????????????????????

?зазем-? стержневого ? протяжного

?ления ????????????????????????????????????????????????????????

? ?ма- ?про-?раз-?коли-?глуби-?ма- ?про-?раз-?коли-?глуби-

? ?те- ?филь?мер,?чест-?на за-?те- ?филь?мер,?чест-?на за-

? ?ри- ? ?мм ?во, ?ложе- ?ри- ? ?мм ?во, ?ложе-

? ?ал ? ? ?шт. ?ния, м?ал ? ? ?шт. ?ния, м

??????????????????????????????????????????????????????????????????

Работник монтажной

организации _____________________ __________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 2.33

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на скрытые работы при сооружении анодного

заземления

от " "______________ 19___ г.

Составлен представителями: заказчика _________________________

(должность, организация,

___________________________________, эксплуатационной организации

фамилия, инициалы)

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

монтажной организации ____________________________________________

(должность, организация, фамилия,

___________ в том, что анодное заземление ________________________

инициалы) (наименование

_______________________ на участке км/ПК _________________________

сооружения ЭХЗ)

_________________________________ провода выполнено в соответствии

с проектом, чертеж N ______________________, разработанного ______

______________________________________ " "____________ 19___ г.,

(наименование проектной организации)

все соединения выполнены способом ________________________________

и заизолированы ____________________________________.

Отступления от проекта _______________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(должность лица, согласовавшего отступление,

__________________________________________________________________

организация, фамилия, инициалы)

" "_____________ 19____ г.

Характеристика анодного заземления:

Сопротивление растеканию тока анодного заземления составляет

____________________ Ом при удельном электрическом сопротивлении

грунта ___________________ Ом.

Параметры анодного заземления приведены в приложении к

настоящему акту.

Заключение по результатам проверки: __________________________

__________________________________________________________________

К акту прилагаются план-схема расположения анодного заземления

и результаты измерений сопротивления растеканию тока заземления.

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Приложение к акту N _________

от " "____________ 19___ г.

ПАРАМЕТРЫ АНОДНОГО ЗАЗЕМЛЕНИЯ

??????????????????????????????????????????????????????????????????

Вид заземления ?Марка заземли- ?Количество ?Глубина?Тип и длина

(глубинное, ?телей и их ?заземлителей,?заложе-?соединитель-

поверхностное, ?взаимное распо-?шт.; рассто- ?ния, м ?ного кабеля,

вертикальное, ?ложение (в 1, 2?яние между ? ?стальной

горизонтальное)?ряда, звездой) ?ними, м ? ?полосы

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5

??????????????????????????????????????????????????????????????????

Работник монтажной

организации _____________________ __________ ______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 2.34

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на скрытые работы при сооружении протекторной установки

от " "_____________ 19_____ г.

Составлен представителями: монтажной организации _____________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

эксплуатирующей организации ______________________________________

(должность, организация,

_____________________________, заказчика _________________________

фамилия, инициалы) (должность,

__________________________________________ в том, что протекторная

организация, фамилия, инициалы)

установка выполнена на участке км/ПК _____________________ провода

в соответствии с проектом электрооборудования по чертежу N ______,

разработанным ____________________________________________________

(наименование проектной

________________________________ " "________________ 19____ г.,

организации)

все соединения выполнены способом ________________________________

и заизолированы ___________________________.

Отступления от проекта _______________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(должность лица, согласовавшего отступление,

__________________________________________________________________

организация, фамилия, инициалы)

" "_______________ 19___ г.

Характеристика протекторной установки

??????????????????????????????????????????????????????????????????

N ? Тип (марка) ? Количество ? Глубина ?Дата подключения

п/п ? протекторов ? протекторов ? укладки ? протекторной

? ? в установке ? протекторов ? установки

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5

??????????????????????????????????????????????????????????????????

Заключение по результатам проверки: __________________________

__________________________________________________________________

К акту прилагаются план-схема расположения протекторной

установки и результаты измерений сопротивления цепи

протектор-трубопровод, удельного сопротивления грунта, токоотдачи

и разности потенциалов труба-земля.

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.35

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на скрытые работы при прокладке кабеля

от " "____________ 19____ г.

Составлен представителями: монтажной организации _____________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

эксплуатирующей организации ______________________________________

(должность, организация,

___________________________, заказчика ___________________________

фамилия, инициалы) (должность,

_______________________________________ в том, что укладка кабеля,

организация, фамилия, инициалы)

предназначенного для ____________________________________________,

выполнена в соответствии с проектом по чертежам NN ______________,

разработанным ____________________________________________________

(наименование проектной организации)

" " ____________________ 19____ г., все соединения к ___________

____________________________________ выполнены способом __________

(трубопроводу, анодному заземлению)

_________________________________ и заизолированы ________________

____________________________________.

Отступления от проекта _______________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(должность лица, согласовавшего отступление,

__________________________________________________________________

организация, фамилия, инициалы)

"____" ___________________ 19____ г.

Характеристика кабеля

??????????????????????????????????????????????????????????????????

N п/п?Марка ?Сечение, мм2?Длина, м?Глубина укладки, м? Примечание

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6

??????????????????????????????????????????????????????????????????

Заключение по результатам проверки: __________________________

__________________________________________________________________

К акту прилагаются план-схема прокладки кабеля и чертежи

узлов подключения.

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.36

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на скрытые работы при сооружении

контрольно-измерительных пунктов

от " " ____________ 19_____ г.

Составлен представителями: монтажной организации _____________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

эксплуатирующей организации ______________________________________

(должность, организация,

_____________________, заказчика _________________________________

фамилия, инициалы) (должность,

__________________________________________ в том, что КИП выполнен

организация, фамилия, инициалы)

в соответствии с проектом электрооборудования по чертежу N _______

_________________________, разработанным _________________________

(наименование

___________________________________ " " _____________ 19____ г.,

проектной организации)

все соединения выполнены способом _______________________________,

заизолированы ________________________________ и имеют маркировку.

Отступления от проекта _______________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(должность лица, согласовавшего отступление,

__________________________________________________________________

организация, фамилия, инициалы)

" " ___________________ 19____ г.

Характеристика контрольно-измерительного пункта

??????????????????????????????????????????????????????????????????

N ? Место ? Стойка ? Контрольные выводы ?Глуби-?Приме-

п/п? установки ? ? ?на ?чание

??????????????????????????????????????????????????про- ?

?км ?опо-?пи-?тип ?мате-?марка?сече-?дли-?коли- ?клад- ?

? ?ра ?кет? ?риал ? ?ние, ?на, ?чество,?ки, м ?

? ? ? ? ? ? ?мм2 ?мм ?шт. ? ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12

??????????????????????????????????????????????????????????????????

Заключение по результатам проверки: __________________________

__________________________________________________________________

К акту прилагается план-схема расположения

контрольно-измерительных пунктов.

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 2.37

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на электромонтажные работы при сооружении

устройств электрохимической защиты

от " " _____________ 19____ г.

Составлен представителями: монтажной организации _____________

_________________________________________________, эксплуатирующей

(должность, организация, фамилия, инициалы)

организации _____________________________________________________,

(должность, организация, фамилия, инициалы)

заказчика ________________________________________________________

(должность, организация, фамилия, инициалы)

в том, что работы по монтажу оборудования ________________________

(перечень

__________________________________________________________________

и основная техническая характеристика

__________________________________________________________________

оборудования)

выполнены в соответствии с проектом, разработанным _______________

_____________________________________ по чертежу N _______________

(наименование проектной организации)

"___" _______________ 19_____ г.

Предъявленная техническая документация составлена в

соответствии с требованиями действующих норм и правил и

прилагается в полном объеме.

Заключение по результатам проверки: __________________________

(оценить

__________________________________________________________________

степень готовности объекта для предъявления

__________________________________________________________________

рабочей комиссии)

Приложения. 1. Ведомость изменений проекта (составляется по

форме N 1.4 и подписывается представителем

монтажной организации).

2. Ведомость технических документов.

3. Ведомость смонтированного оборудования

(составляется по форме N 1.3 и подписывается

представителем монтажной организации и

представителем заказчика).

4. Исполнительная документация.

Представитель

монтажной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

эксплуатирующей

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Приложение к форме N 2.37

ВЕДОМОСТЬ

технических документов

" " ______________19____ г.

??????????????????????????????????????????????????????????????????

N п/п?N документа?N листа? Краткое содержание ? Примечание

? ? ? документов ?

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5

??????????????????????????????????????????????????????????????????

Представитель

монтажной

организации ___________________ ___________ _______

(должность, органи- (подпись) (дата)

зация, фамилия,

инициалы)

2.4. Пояснения к оформлению приемосдаточной документации

2.4.1. Пояснения к оформлению приемосдаточной документации приводятся только к тем формам документов, по которым требуется уточнение порядка их заполнения.

2.4.2. Форма N 1.1. В список заносятся лица, ответственные за производство каждого вида выполняемых работ (мастера, прорабы и другие ответственные лица до начальника управления), а также лица, осуществляющие контроль за производством работ (работники служб контроля качества, геодезисты и другие).

В список обязательно должны быть включены все лица, чьи подписи имеются в журналах производства работ и актах.

2.4.3. Форма N 1.2. В реестр заносится вся приемосдаточная документация, в том числе исполнительная производственная и исполнительная проектная.

В комплект исполнительной проектной документации входят все рабочие чертежи, в том числе планы и профили участков строительства с нанесенным на них фактическим положением трубопровода и его элементов. Каждый чертеж должен иметь штамп "В производство работ" и быть подписан руководителем строительной организации. Это означает, что данный чертеж является исполнительным. После выполнения работ согласно данному чертежу, на нем делается подпись "выполнено по проекту" и ставится подпись руководителя строительной организации, заверяемая в установленном порядке. При наличии отступлений от проекта на рабочий чертеж наносится фактическое положение трубопровода и другие необходимые изменения. Все изменения должны быть согласованы заказчиком и проектным институтом, о чем на соответствующих рабочих чертежах должны быть получены подписи, согласующие изменения проектных решений. Все подписи должны быть заверены в установленном порядке.

2.4.4. Форма N 1.3. При заполнении этой формы арматура для крепления проводов, изоляторов, кабелей, тросов и т.д. - не вписывается.

2.4.5. Форма N 1.5. Журнал замечаний и предложений по ведению строительно-монтажных работ совмещает функции журнала авторского надзора и общего журнала производства работ и ведется как на линейных участках, так и на трубосварочных базах.

В журнал заносятся результаты проверок, замечания и предложения заказчика, органов надзора, инспектирующих организаций, контрольных служб и руководства строительных организаций.

Записи в журнале должны проверяться руководителями строительного управления (потока) не реже одного раза в декаду с внесением отметки о результатах проверки.

2.4.6. Форма. N 1.7. Ведомость недоделок составляемся рабочей комиссией в процессе работы.

2.4.7. Форма N 1.8. Справки об устранении недоделок, о сметной и фактической стоимости строительства, о проведении рекультивации, об обеспечении объекта кадрами, жильем и объектами соцкультбыта, обеспеченности связью, а также документы: об отводе земельных участков, на специальное водопользование, на геодезическую разбивочную основу для строительства - являются обязательными приложениями к тексту акта Государственной комиссии, причем документы по пп. 2.2.6 - 2.2.9 составляются по произвольной форме.

Подписание акта Государственной комиссии производится только после оформления полного комплекта актов рабочих комиссий с соответствующими приложениями по работам, входящим в объем пускового комплекса.

2.4.8. Форма N 2.2. Разрешение на право производства работ выдается заказчиком (дирекцией) после выполнения подготовительных работ в пределах полосы отвода трубопровода (площадки), завершение которых технологически необходимо для производства последующих основных (земляных, сварочных) работ. В данном "разрешении" следует указать (перечислять) разрешенные виды работ. Разрешение на право производства изоляции оформляется по особой форме (форма N 2.13).

2.4.9. Форма N 2.3. Список сварщиков составляется в процессе выполнения строительно-монтажных работ и находится на участках строительства.

Перед сдачей объекта в эксплуатацию составляется сводный список сварщиков по той же форме.

2.4.10. Форма N 2.4. Журнал производства земляных работ заполняется ответственным инженерно-техническим работником (начальником участка, прорабом, мастером) по ходу выполнения земляных работ.

В случае несоответствия отметок дна проектным в графе 6 делается замечание "не соответствует проекту", а в случае соответствия отметок геодезист подписывается в графе без каких-либо замечаний.

Одновременно геодезист наносит исполнительный профиль по данным нивелировки дна траншеи на рабочие чертежи. В графе "11" заказчиком делаются отметки о разрешении укладки отдельных участков трубопровода с указанием пикетов.

Приемка работ по рытью траншеи (графы 9 и 10) должна производиться только непосредственно перед производством изоляционно-укладочных работ.

2.4.11. Форма N 2.6. Журналы сварки труб ведут на поворотной и потолочной сварке. Юридически ответственным лицом за ведение журнала сварки является мастер (прораб) сварочно-монтажного участка.

2.4.11.1. Журнал поворотной сварки

Журнал поворотной сварки заполняется ежедневно в процессе строительства мастером (прорабом) сварочно-монтажного участка.

При переносе информации в журнал неповоротной сварки подпись бригадира (звеньевого) и мастера (прораба) из журнала поворотной сварки не переносится; переносится только его фамилия и инициалы. При этом на 1-й странице журнала неповоротной сварки делается запись, что журнал поворотной сварки находится на ответственном хранении у подрядчика до сдачи объекта Государственной приемочной комиссии.

В графу "1" заносятся сквозные порядковые номера сваренных поворотных стыков (от первого до последнего в журнале).

В графу "4" заносятся данные о свариваемых трубах. В случае импортных труб в графу заносится тип стали (Х-60, Х-65 и др.) и номер технических условий поставки.

В графу "6" заносятся присвоенный секции номер и номера стыков в каждой секции.

Номера секций и номера стыков наносятся на каждую сваренную секцию несмываемой краской, причем номера секций наносятся снаружи и внутри трубы.

В графу "7" заносятся заводские номера свариваемых труб.

Для труб малого диаметра (до диаметра 114 мм) на давление до 100 кгс/см² и труб, не имеющих заводской маркировки, в графу "7" заносятся номера сертификатов на применяемые трубы.

В графу "13" заносятся присвоенные сварщикам шифры, причем после шифров сварщиков, выполнивших облицовочный и заполняющие слои, ставится знак "З", после шифров сварщиков, выполнивших подварочный слой, ставится знак "П".

В графе "14" ставится подпись бригадира (звеньевого) о соблюдении технологии сварки стыков.

Графа "16" заполняется работниками службы контроля качества. В графе "16" делаются отметки о проведенном контроле физическими методами с указанием номера заключения, даты, результатов контроля - "годен", "ремонт", "брак" и обозначения вида проведенного контроля:

" - гамма/контроль;

"R" - рентгеновский контроль;

"У" - ультразвуковой контроль;

"Э" - расшифровка диаграмм (для установок электроконтактной сварки);

"М" - магнитографический контроль.

В графе "17" прорабом (мастером) делается отметка о проведении ремонта или вырезки стыка.

Данные о проведенном ремонте (виде ремонта, исполнителях, повторном контроле и др.) заносятся в журнал ремонта, который заполняется на последних 3 - 4 листах журнала сварочных работ.

В графу "21" (или "29" в форме N 2.6а) заносятся замечания заказчика и контролирующих организаций, причем в журнал заносятся конкретные замечания по внешнему виду, нарушениям технологии при сварке стыков. Замечания подписываются контролирующим лицом с указанием фамилии и должности проверяющего. Замечания общего характера - маркировка секций и снимков, допуск электросварщиков, подготовка сварочных материалов, необходимость дополнительного контроля и др. не заносятся в журнал сварки и оформляются отдельными предписаниями. В этой же графе делается отметка об устранении замечаний с датой и подписью начальника участка (прораба).

2.4.11.2. Журнал потолочной сварки

Журнал потолочной сварки заполняется ежедневно в процессе строительства мастером (прорабом) сварочно-монтажного участка.

В процессе производства работ на участке потолочной сварки силами технического надзора заказчика осуществляется выборочный контроль качества свариваемых труб и сварных соединений внешним осмотром по методу случайных чисел, регламентированному "Положением о статистическом выборочном методе контроля сварочно-монтажных работ", утвержденным в 1988 г. Мингазпромом СССР и Миннефтегазстроем СССР.

Графа "1" заполняется после заполнения всего журнала. В ней проставляются все порядковые номера стыков от первого и до последнего по ходу продукта, причем некоторые номера в случае необходимости выносятся в журнал дополнительных работ, а общая нумерация остается.

Например, если после сварки 26-го стыка стыки 27, 28 и 29 вынесены в журнал дополнительных работ, то в общем журнале сварки после стыка номер 26 следует стык номер 30.

В графу "4" заносятся данные о трубах, а также заводские номера свариваемых труб и других конструктивных элементов.

Заводские номера труб, сваренных в секции, не вносятся в графу, так как информация о них имеется в журнале поворотной сварки.

Перенос информации о сварке поворотных стыков в журнал потолочной сварки должен производиться один раз в месяц или по окончании сварочных работ на данном участке.

В графу "6" заносятся наименования свариваемых элементов ("тройник", "катушка" и др.), записываются дробью номера стыкуемых секций с указанием номеров поворотных стыков. В эту графу также заносятся однотрубки, катушки, кривые искусственного гнутья с указанием длин в метрах, номеров кривых и углов изгиба. Наименования элементов типа "секция", "труба" - не пишутся.

В случае монтажа горизонтальных углов поворота в графе "6" ставится знак "пр" или "лев", указывающий направление горизонтального угла.

В графу "9" через каждые 100 м заносятся пикеты. Кроме того, точная привязка пикетов производится на следующих участках:

в начале и конце переходов через естественные преграды;

в границах изменения толщин стенок труб;

в начале и конце пересечений с инженерными коммуникациями, авто- и железными дорогами;

в местах монтажа крановых узлов и перемычек;

в начале и конце участков категории I и "В";

на стыках при монтаже вертикальных кривых и захлесточных стыков.

В графе "12" пишется фамилия и инициалы бригадира (звеньевого).

При сварке с присвоением бригадного шифра в графу заносится номер схемы расположения сварщиков при сварке стыка.

Схемы расположения сварщиков при сварке стыка приводятся на первой странице журнала или на внутренней стороне обложки журнала.

Пример схемы расположения сварщиков по ходу продукта:

Из приведенной схемы следует, что сварщики с шифрами "34", "29", "36", "18" участвовали в сварке I сектора, причем сварщик с шифром "34" варил корневой слой, сварщики с шифром "29", "36" варили заполняющие слои, сварщик с шифром "18" - подварочный слой, с шифром "16", "19" - облицовочный слой.

Аналогично в сварке сектора II участвовали сварщики с шифром "35", "11" - корневой слой, с шифром "24", "41" - заполняющие слои, с шифром "18" - подварочный слой, с шифром "32" - облицовочный.

В связи с тем, что схемы расстановки сварщиков меняются, приводятся несколько рисунков, каждому из них присваивается номер, а номера схем заносятся в графу "11" сварочного журнала. Схемы подписываются мастером (прорабом), несущим ответственность за правильность заполнения схем.

В графе "13" пишутся шифры сварщиков (в случае отсутствия бригадного шифра), причем устанавливается единый порядок, регистрирующий расположение сварщиков при сварке стыка. Шифры сварщиков записываются в журнале сварки по часовой стреле циферблата по ходу продукта, начиная с зенита, причем, после шифра сварщиков, выполнявших корневой слой, ставится знак "К", после шифров сварщиков, сваривших заполняющие слои, - знак "ЗП", после шифров сварщиков, участвующих в сварке облицовочного слоя, - знак "ОБ", после шифров сварщиков, выполнивших подварочный слой, - знак "П".

Такой порядок оформления допускается и в случае присвоения бригадных шифров.

В графе "14" заносится подпись бригадира (звеньевого) о соблюдении требований технологии при сборке и сварке стыков. Бригадир подтверждает своей подписью соответствие примененных сварочных материалов, подготовку их к сварке, температуру предварительного подогрева кромок, соблюдение требований технологии при сборке и сварке стыков.

Бригадир (звеньевой) несет ответственность за соблюдение требований технологии сварочных работ.

В графу "15" заносятся данные о приемке сваренных стыков мастером (прорабом). При приемке стыка мастером (прорабом) проверяется помимо самого сварного соединения состояние смонтированных труб, отсутствие недопустимых брызг наплавленного металла в зоне сварки, отсутствие недопустимых смещений труб в стыке, соответствие записей о толщине стыкуемых труб, номера стыков труб, секций и другие сведения.

Прораб (мастер) несет ответственность за приемку сваренного стыка и состояние труб.

В графу "16" заносятся данные о приемочном контроле сварных соединений.

Графы "17", "18" заполняются производителем работ.

Стыки, подлежащие ремонту или вырезке по данным контроля или по результатам приемки по внешнему виду, подвергаются ремонту или вырезке.

Данные о проведении работ по ремонту и сварке новых стыков приводятся в журнале ремонтных работ, который оформляется на последних 3 - 4 листах каждого сварочного журнала.

После выполнения работ по ремонту стыков в графах "19" и "20" делаются отметки о состоянии стыков после ремонта.

В графе "21" (или "29" в форме N 2.6а) делаются записи о вынесении данных по сварным стыкам в журнал дополнительных работ, отметки о сварке гарантийных и захлесточных стыков и другая информация.

Журнал дополнительных сварочных работ имеет такую же форму, как и журнал основных сварочных работ.

В него вносятся, например, данные о вырезке контрольных стыков, записи в случаях, когда в процессе сварочных работ на участке возникает необходимость в монтаже дополнительных стыков (например, при механическом повреждении поверхности трубопровода и связанной с этим необходимостью врезки "катушки" и т.д.).

Журналы сварочных работ ведутся отдельно на линейную часть, узлы подключения КС и НПС, узлы приема и запуска очистных устройств, шлейфы насосных и компрессорных станций, трубопроводы, сооружаемые на площадках КС, НПС, УКПГ, ГРС, АГРС, УЗРГ и др.

К журналам сварочных работ на отдельные узлы составляются исполнительные схемы с указанием номеров стыков по схеме, номеров монтируемых единиц технологического оборудования, номеров фасонных изделий и др.

Журнал сварочных работ должен быть прошит и скреплен печатью, листы должны быть пронумерованы.

В конце журнала делается запись: "Всего сварено и внесено в журнал _______ стыков, отремонтировано _______ стыков, вырезано и заварено вновь _______ стыков".

Журнал должен вестись аккуратно, без помарок, однако, в исключительных случаях допускаются исправления с надписью "исправленному на _______ верить". Исправления должны быть подписаны ответственным лицом.

В случае проведения по технологии термической обработки сварных соединений журнал сварки заполняется по форме N 2.6а.

2.4.12. Форма N 2.9. Заключение по проверке качества сварных соединений физическими методами контроля оформляется работниками службы контроля качества.

В графе "2" записываются дробью номера соединяемых секций или других конструктивных элементов, а на поворотной сварке - номера секций и стыков в секции.

В заключениях по результатам радиографического контроля можно одной строкой записывать данные расшифровки по снимкам одинаковой чувствительности и не имеющих изображения дефектов с использованием аббревиатуры "дно" (дефектов не обнаружено).

Сваренный стык перед контролем осматривается и принимается по внешнему виду дефектоскопистом.

Приемка стыка оформляется подписью в заключении.

2.4.13. Форма N 2.11. Обозначение секторов по схеме сварного соединения приведено в описании журнала сварки, п. 2.4.11.2. В случаях, если машины контактной сварки (типа К-584М) поставляются без регистрирующих приборов, допускается визуальный контроль за процессом сварки по щитовым приборам машины.

2.14.14. Форма N 2.12. Заключения по результатам механических испытаний контрольных и допускных сварных соединений могут также оформляться в виде журнала по форме N 3.5.

2.4.15. Форма N 2.13. Разрешение дает право на производство только изоляционных работ. Право на укладку трубопровода дает приемка земляных работ по форме N 2.4 (п. 2.4.8). В оформлении разрешения по форме N 2.13 принимает участие производитель сварочных работ.

2.4.16. Форма N 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции.

Журнал является основным документом, отражающим производство работ конвейерного цикла строительства трубопроводов.

Журнал ведется производителем работ - начальником участка или прорабом. Записи о результатах контроля производятся в нем работниками службы контроля качества.

Журнал заполняется в день производства работ.

В графу "4" заносятся следующие данные: конструкция изоляции (битумная, полимерными лентами, заводская и др.); в этой же графе отмечается, каким способом нанесена изоляция - ручным или машинным, отмечается тип изоляции - нормальная или усиленная, марки применяемых материалов (лента, мастика, праймер, армирующий материал).

В графе "5" отмечается температура подогрева трубы перед нанесением изоляции. Температура определяется прибором ТП-1 или другими подручными средствами. Необходимость подогрева и его температура определяются технологией производства работ и температурой окружающего воздуха.

В графу "7" лаборантом службы контроля качества заносятся данные о проверке адгезии (прилипаемости) адгезиметром или методом вырезанного треугольника. При положительном результате в графе делается отметка "СТТ".

В этой же графе лаборантом отмечаются результаты проверки толщины изоляционного покрытия.

Проверки проводятся с помощью толщиномеров изоляционного покрытия или методом выреза треугольника.

В случае положительного результата в графе делается отметка "СТТ". Периодичность контроля - не реже одного раза в день.

В этой же графе отражаются результаты контроля сплошности изоляции искровыми дефектоскопами.

Периодичность контроля - не реже одного раза в смену. При положительном результате в графе делается отметка "СТТ".

В графу "7" заносятся также результаты проверки температуры размягчения битумного покрытия.

В графе "8" отмечается тип и конструкция теплоизоляционного покрытия - (скорлупы, сплошное покрытие и др.), марки теплоизоляционных материалов.

В графу "10" заносятся данные о результатах проведенной геодезической съемки уложенного трубопровода.

В случае соответствия отметок верха уложенного трубопровода проектным отметкам в графе делается отметка "по проекту".

В графе "11" геодезист подрядного управления удостоверяет своей подписью соответствие результатов проведенных проверок проектного положения трубы, а также исправление всех дефектов, обнаруженных при проведенных проверках, и исправление всех дефектов, указанных в замечаниях заказчика и контролирующих организаций.

Геодезист несет ответственность за достоверность проведенного контроля уложенного в траншею трубопровода. Положение уложенного трубопровода наносится геодезистом на рабочие чертежи.

В графу "12" заносятся замечания технадзора заказчика и инспектирующих организаций с занесением должности, фамилии, инициалов и подписи.

В графу "13" заносятся отметки о проведенном ремонте изоляции. Данные о ремонте изоляции вносятся в журнал ремонта изоляции, форма которого соответствует форме журнала изоляции и который располагается на 3 - 4 последних листах журнала изоляции и укладки.

Отремонтированные участки в обязательном порядке проверяются дефектоскопом на оплошность.

В графу "16" заносится руководителем работ отметка о ремонте изоляции в случаях обнаружения дефектов после засыпки и проверки искателями повреждений и (или) методом катодной поляризации.

В графу "17" вносится подпись представителя службы контроля качества за результаты проведенных проверок.

Он несет ответственность за достоверность проведенных проверок, отмеченных в графе "6".

В графе "18" подпись производителя работ удостоверяет правильность записей о применяемых материалах, условиях производства, а также свидетельствует о выполнении изоляционно-укладочных работ в соответствии с технологией.

В графе "19" подписью заказчика удостоверяется приемка всех выполненных изоляционно-укладочных работ на данном участке после устранения всех замечаний, внесенных им в журнал производства работ.

2.4.17. Форма N 2.15. Акт составляется прорабом генподрядного управления в процессе работ по изоляции, укладке, балластировке, теплоизоляции трубопровода и присоединения проводов КИП.

После ликвидации всех замечаний инспектирующих организаций и заказчика, записанных в журнале изоляционно-укладочных работ, изолированный, уложенный и забалластированный участок трубопровода принимается данным актом.

2.4.18. Форма N 2.16 и форма N 2.17. Проверка сплошности изоляционного покрытия засыпанного трубопровода методом катодной поляризации не производится в районах Крайнего Севера, а также в других случаях, установленных нормативными документами.

2.4.19. Форма N 2.22 (и форма N 2.23). В соответствии с ВСН 010-88/Миннефтегазстрой участки подводных переходов, укладываемые с помощью подводно-технических средств, подлежат испытанию по I этапу сразу после сварки труб в плети; по II этапу - после укладки трубопровода. На эти этапы оформляется разрешение по форме N 2.22 и акт по форме N 2.23. При этом возможно оформление документов на каждый этап отдельно с прочерком текста по другим этапам. III этап испытания подводного перехода проводится одновременно со всем трубопроводом и оформляется актом по форме N 2.21.

2.4.20. Форма N 2.24. Перед оформлением акта проводится проверка всей приемосдаточной документации по данному узлу. Документация должна быть скомпонована отдельно по каждому узлу.

2.4.21. Форма N 2.27. Журнал поэтапной приемки под укладку на этапе строительства подводного перехода заполняется во время проведения и сдачи-приемки изоляционных, футеровочных и балластировочных работ. В журнале отмечается только факт выполнения работ в соответствии с нормативными и проектными требованиями. О согласованных изменениях в применении материалов делаются дополнительно особые пометки в графе "13" "Примечания". Наличие согласованных с заказчиком изменений проектных решений подтверждается подписью представителя заказчика одновременно с подписью на приемку соответствующих работ на этой плети (расшифровка подписи и должности обязательна). Сами работы вписываются в эту же строку по соответствующим графам.

3. ТЕКУЩАЯ ДОКУМЕНТАЦИЯ

3.1. Состав текущей документации

3.1.1. Акт на геодезическую подготовку трассы (площадки), (форма N 3.1);

3.1.2. Допускной лист сварщика (форма N 3.2, рекомендуемая);

3.1.3. Акт о результатах проверки изделий на соответствие техдокументации (форма N 3.3, рекомендуемая);

3.1.4. Журнал проверки сварных соединений физическими методами контроля (форма N 3.4, рекомендуемая);

3.1.5. Журнал регистрации результатов механических испытаний допускных и контрольных сварных соединений (форма N 3.5, рекомендуемая);

3.1.6. Акт на засыпку (обваловку) уложенного трубопровода (форма N 3.6);

3.1.7. Акт на приемку готовой траншеи для укладки основной или резервной нитки подводного перехода (форма N 3.7);

3.1.8. Акт приемки электрооборудования под монтаж (форма N 3.8);

3.1.9. Разрешение на вывозку секций (звеньев) труб на трассу (форма N 3.9, рекомендуемая).

3.2. Формы текущей документации

Форма N 3.1

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на геодезическую подготовку трассы, площадки

от " "_____________ 19____ г.

Составлен представителями: генподрядной организации -

геодезист _______________________________________________________,

(должность, организация, фамилия, инициалы)

субподрядной организации - геодезисты, производители работ,

__________________________________________________________________

(должность, организация, фамилия, инициалы)

заказчика ________________________________________________________

(должность, организация, фамилия, инициалы)

в том, что проведен контроль геодезической разбивочной основы

согласно СНиП 3.01.03-84 и выполнены следующие работы:

1. Линейные измерения от ПК _______________ до ПК ___________.

2. Угловые измерения углов поворота на ПК ___________________.

3. Нивелирование между реперами ______________________________

(указать номера реперов)

4. Установлены дополнительные знаки (вехи, столбы и пр.) на

оси трассы и по границам строительной полосы.

5. Вынесены в натуре горизонтальные и вертикальные кривые

естественного (упругого) изгиба на ПК ____________________________

и искусственного изгиба на ПК __________________________.

6. Произведена разбивка пикетажа на участке от ПК ____________

до ПК _____________ по всей трассе, в местах пересечения переходов

через естественные и искусственные препятствия и подземные

коммуникации на ПК ______________________.

7. Установлены дополнительные реперы на ПК ___________________

(указать

__________________________________________________________________

высотные отметки установленных реперов)

8. Створы точек геодезической основы на ПК ___________________

(вынесены

__________________________________________________________________

за зону строительно-монтажных работ)

9. Выполнены ограждения вокруг реперов _______________________

(указать

_____________________ и установлены предупреждающие надписи.

номера реперов)

Представитель

генподрядчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

субподрядной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 3.2 (рекомендуемая)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ДОПУСКНОЙ ЛИСТ СВАРЩИКА

от " "______________ 19____ г.

__________________________________________________________________

(фамилия, инициалы сварщика)

__________________________________________________________________

(удостоверение, N, выдано когда, кем; действительно до)

__________________________________________________________________

(разряд) (шифр, клеймо)

Стаж работы по сварке стыков труб ________________________________

(лет)

Теоретическая подготовка _________________________________________

(отлично, хорошо, удовлетворительно)

Допущен к __________________________ сварке _____________ слоя(ев)

(вид сварки)

стыка труб _______________________ мм, в _________________________

(группа по диаметру) (пространственное

__________________________________________________________________

положение(я) (сварочные материалы, марка, тип)

Допускной стык сварен _______________________________.

(дата)

Заключение по контролю качества допускного стыка

радиографированием N ___________ от "___" ___________ 19___ г.

механическим испытанием N _________ от "___" _________19___ г.

Практическая подготовка __________________________________________

(отлично, хорошо, удовлетворительно)

На право выполнения специальных сварных соединений _______________

(аттестован,

_____________________ радиографированием N _______________________

не аттестован)

от "___" __________ 19___ г.; механическим испытаниям N __________

от "___" ___________ 19____ г.

Допускной лист выдан на основании протокола аттестационной

комиссии __________________ от "___" ____________ 19___ г.

Дата последнего выполнения сварочных работ _______________________

(заполняется

__________________________________________________________________

непосредственно с момента перерыва: отпуск, болезнь и т.д.)

Руководитель

сварочно-монтажного

подразделения _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Руководитель службы

контроля качества _____________________ _________ _______

(должность, (подпись) (дата)

организация, фамилия,

инициалы)

Форма N 3.3 (рекомендуемая)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

о результатах проверки изделий

__________________________________

(вид изделий: трубы, детали

__________________________________

синтетические силовые пояса

__________________________________

для балластирующих устройств, ...)

на соответствие техдокументации

от "___" __________ 19___ г.

Составлен представителями: строительной организации ______________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

службы контроля качества _________________________________________

(должность, организация, фамилия,

_____________, заказчика _________________________________________

инициалы) (должность, организация, фамилия,

_____________ в том, что произведен ______________________________

инициалы) (сплошной, выборочный

________________________ осмотр _________________________________,

с выборкой ___________) (наименование изделий)

предназначенных проектом _________________________________________

(номер проекта, чертежа, дата)

для строительства на участке трубопровода ________________________

(привязка,

__________________________________.

км/ПК)

1. Осмотром геометрических размеров и маркировки _____________

(труб,

_______________________________________ совместно с проектом

деталей, силовых поясов и т.д.)

и сопроводительной документацией _________________________________

(сертификатами, паспортами)

на изделия установлено, что ______________________________________

(трубы, детали, силовые пояса

______________________ по своим геометрическим размерам __________

и т.д.) (для труб

__________________________________________________________________

указать диаметр, толщину стенки, мм, для отводов - угол изгиба,

_________________________ и номеру технических условий, указанному

град и т.д.)

на изделии, ______________________________________________________

(соответствуют, не соответствуют)

проекту, рабочие чертежи N ___________________.

2. Сопроводительная документация _____________________________

(паспорта, сертификаты)

имеется в полном комплекте.

3. Характеристика механических свойств _______________________

(по данным

__________________________________________________________________

сопроводительной документации, при необходимости - результатам

___________________ соответствуют требованиям проекта ____________

испытаний)

_____________________, технических условий _______________________

Представитель

строительной

организации ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель службы

контроля качества ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 3.4 (рекомендуемая)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

проверки сварных соединений физическими

методами контроля

Начало работ " " __________ 19____ г.

Окончание работ " " __________ 19____ г.

Начальник службы контроля

качества

__________________________

(должность, организация,

фамилия, инициалы)

________________ ________

(подпись) (дата)

??????????????????????????????????????????????????????????????????????

N ?N стыка?Шифр ?Дата ? Заключение о качестве ?Замечания ?Дата и

п/п?по жур-?свар-?и ? проконтролированного ?контролиру-?под-

?налу ?щика ?спо- ? сварного соединения ?ющих лиц по?пись

?или ?или ?соб ?????????????????????????????качеству ?ответ-

?свароч-?бри- ?конт-?N и ?заключе-? подписи ?выполняемо-?ствен-

?ной ?гады,?роля ?дата ?ние о ??????????????го контроля?ного

?схеме, ?фами-?(Р, ?выда-?годности?ра- ?началь-?физическими?лица

?N жур- ?лия, ?Г, М,?чи ?(годен, ?дио-?ника ?методами ?об

?нала ?ини- ?У) ? ?испра- ?гра-?или ?сварных ?устра-

?или ?циалы? ? ?вить, ?фа ?инже- ?соединений ?нении

?схемы ? ? ? ?выре- ? ?нера ?с указани- ?нару-

? ? ? ? ?зать, ? ?службы ?ем фамилии,?шений

? ? ? ? ?повтор- ? ?контро-?должности и?

? ? ? ? ?ный кон-? ?ля ка- ?даты записи?

? ? ? ? ?троль) ? ?чества ? ?

??????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10

??????????????????????????????????????????????????????????????????????

Форма N 3.5 (рекомендуемая)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

ЖУРНАЛ

регистрации результатов механических испытаний

допускных и контрольных сварных соединений

Начало работ " " ___________ 19____ г.

Окончание работ " " ___________ 19____ г.

Начальник службы контроля

качества

____________________________

(должность, организация,

фамилия, инициалы)

_________________ _________

(подпись) (дата)

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Обос-?Номер? Сварщик ? Дата ? Сварка ? Труба ?ГОСТ или?Марка ?Марка?Номер? Образцы ? Результаты испытаний ?Место?Заклю-?Меха- ?Под-

нова-?конт-? ? ? ? ?ТУ, за- ?стали, ?сва- ?и ? ? ?раз- ?чение ?ничес-?пись

ние ?роль-? ? ? ? ?вод-пос-?предел ?роч- ?дата ? ? ?руше-?по ре-?кие ?ответ-

меха-?ного ? ? ? ? ?тавщик ?прочнос-?ных ?зак- ? ? ?ния и?зуль- ?испы- ?ствен-

ни- ?стыка??????????????????????????????????????????????труб ?ти по ?мате-?люче-??????????????????????????????????????????обна-?татам ?тания ?ного

чес- ?по ?фами-?прис-?свар-?ме- ?спо-?по- ?диа- ?тол- ?(дробью)?ТУ, ?риа- ?ния ?тип ?пло- ? на ? величина угла ?ру- ?меха- ?произ-?пред-

кого ?жур- ?лия, ?воен-?ки ?ха- ?соб ?ло- ?метр,?щина ? ?кгс/мм2 ?лов ?по ?по ?щадь ? растяжение ? загиба в град ?жен- ?ничес-?вел ?стави-

испы-?налу ?ини- ?ный ? ?ни- ? ?же- ?мм ?стен-? ?(дробью)? ?про- ?ГОСТ,?попе-? ?с расположением?ные ?ких ?(долж-?теля

тания?свар-?циалы?шифр ? ?чес-? ?ние ? ?ки, ? ? ? ?верке?ВСН ?реч- ? ? корня шва ?де- ?испы- ?ность,?произ-

свар-?ки ? ? ? ?кие ? ? ? ?мм ? ? ? ?ка- ? ?ного ? ? ?фекты?таний ?фами- ?водст-

ного ?или ? ? ? ?ис- ? ? ? ? ? ? ? ?чест-? ?сече-?????????????? ? ?(ука- ?лия, ?венной

сое- ?номер? ? ? ?пы- ? ? ? ? ? ? ? ?ва ? ?ния, ?раз-?предел ? ? ?зать ?иници-?службы

дине-?ка- ? ? ? ?та- ? ? ? ? ? ? ? ?свар-? ?мм ?рыв-?проч- ? ? ?соот- ?алы, ?конт-

ния ?тушки? ? ? ?ния ? ? ? ? ? ? ? ?ных ? ? ?ное ?ности, ? ? ?ветс- ?под- ?роля

? ? ? ? ? ? ? ? ? ? ? ? ?сое- ? ? ?уси-?кгс/мм2? ? ?твие ?пись) ?ка-

? ? ? ? ? ? ? ? ? ? ? ? ?дине-? ? ?лие,? ????????????????? ?ТУ или? ?чества

? ? ? ? ? ? ? ? ? ? ? ? ?ний ? ? ?кг ? ?на-?внутрь?на ? ?необ- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?физи-? ? ? ? ?ру-? ?реб-? ?ходи- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?чес- ? ? ? ? ?жу ? ?ро ? ?мость ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?кими ? ? ? ? ? ? ? ? ?по- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?мето-? ? ? ? ? ? ? ? ?втор- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?дами ? ? ? ? ? ? ? ? ?ных ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?конт-? ? ? ? ? ? ? ? ?испы- ? ?

? ? ? ? ? ? ? ? ? ? ? ? ?роля ? ? ? ? ? ? ? ? ?таний)? ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 14 ? 15 ? 16 ? 17 ? 18 ?19 ? 20 ? 21 ? 22 ? 23 ? 24 ? 25

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Форма N 3.6

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на засыпку (обваловку) уложенного трубопровода

от " " ______________ 19____ г.

Мы, нижеподписавшиеся: представители заказчика _______________

(должность,

___________________________________ и производитель работ ________

организация, фамилия, инициалы)

__________________________________________________________________

(должность, организация, фамилия, инициалы)

составили настоящий акт в том, что на участке ____________________

провода общей протяженностью _________________________ м

от км _______________ ПК до км _____________ ПК

произведена засыпка _______________________ провода в соответствии

с требованиями проекта и рабочих чертежей NN ____________________.

На участках общей протяженностью __________________________ м

от км _______________ ПК до км _____________ ПК

засыпка произведена грунтом с гранулометрическими размерами, не

превышающими требования СНиП _____________________________.

На участках общей протяженностью __________________________ м

от км _______________ ПК до км _____________ ПК

выполнена присыпка уложенного ____________________________ провода

для защиты от повреждений измельченным грунтом толщиной слоя

____________ см, после чего выполнена засыпка грунтом с фракциями,

превышающими требования строительных норм и правил.

На основании изложенного засыпка _____________________ провода

на указанных участках считается принятой.

Представитель

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Производитель

работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 3.7

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СУПТР __________________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

на приемку готовой траншеи для укладки

______________________________________

(основной, резервной)

нитки подводного перехода

от " " _____________________ 19____ г.

Составлен представителями: субподрядчика- и сполнителя работ

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

(ген)подрядчика _________________________________________________,

(должность, организация, фамилия, инициалы)

СРН УПТР ________________________________________________________,

(должность, организация, фамилия, инициалы)

технадзора заказчика _____________________________________________

(должность, организация, фамилия, инициалы)

в том, что проведенными промерами подводной траншеи установлено:

траншея на участке от км/ПК _____________ до км/ПК ___________

выполнена в соответствии с проектом, чертеж N ___________________,

принята __________________________ и считается готовой для укладки

__________________________________ нитки перехода.

Ведомость проектных и фактических отметок дна траншеи по оси

нитки перехода прилагается.

Представитель

субподрядчика-

исполнителя работ ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

(ген)подрядчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель СРН

УПТР ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Представитель

технадзора

заказчика ___________________ ___________ _______

(фамилия, инициалы) (подпись) (дата)

Форма N 3.8

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

Управление _____________________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

АКТ N

приемки электрооборудования под монтаж

от " " _____________________ 19____ г.

Мы, нижеподписавшиеся: представитель заказчика _______________

_________________________________________________________________,

(должность, организация, фамилия, инициалы)

представитель монтажной организации ______________________________

(должность, организация,

___________________________ осуществили сдачу-приемку ____________

фамилия, инициалы)

__________________________________________________________________

(в монтажной зоне, в приобъектном складе монтажной организации)

электрооборудования, предназначенного для монтажа ________________

__________________________________________________________________

(наименование объекта)

Опись сданного-принятого оборудования с указанием места

установки приведена в приложении к настоящему акту.

Результаты сдачи-приемки:

1. Оборудование по поз. ______________________________________

__________________________________________________________________

как комплектное и не имеющее дефектов, принято под монтаж.

2. Оборудование по поз. _____________________________________,

имеющее дефекты, должно быть отремонтировано _____________________

(указать кем)

____________________________ к __________________________________.

(дата, сроки)

Представитель заказчика ______________________________________

(фамилия, инициалы)

____________________ ________________

(подпись) (дата)

Представитель монтажной ______________________________________

организации (фамилия, инициалы)

____________________ ________________

(подпись) (дата)

Приложение к акту N ___________

от " " ______________ 19____ г.

ОПИСЬ

сданного-принятого оборудования

??????????????????????????????????????????????????????????????????

N ?Оборудование?Тип и техническая ? Количество ? Место

позиции? ? характеристика ? ? установки

??????????????????????????????????????????????????????????????????

1 ? 2 ? 3 ? 4 ? 5

??????????????????????????????????????????????????????????????????

Форма N 3.9 (рекомендуемая)

Министерство ___________________

Объединение, трест _____________ Основание: ВСН 012-88 (Часть II)

----------

________________________________ Миннефте-

газстрой

СМУ, СУ, ПМК, КТП ______________ Строительство __________________

Участок ________________________ ________________________________

Объект _________________________

РАЗРЕШЕНИЕ N

на вывозку секций (звеньев) труб на трассу

от " " ________________ 19_______ г.

Разрешается вывозка секций (звеньев) труб ____________________

__________________________________________________________________

(номера секций (звеньев) труб)

__________________________________________________________________

на трассу ________________________________________________________

(наименование объекта, пункта назначения,

__________________________________________________________________

местонахождение участка трубопровода)

Перечисленные секции (звенья) сварены из труб,

соответствующих проекту на данный участок, проконтролированы и

приняты в соответствии с требованиями проекта и действующих норм и

правил, не имеют на момент отправки механических повреждений,

дефектов и повреждений изоляции (в случае отправки секций

изолированных труб).

Представитель технадзора

заказчика _______________________________________

(должность, организация, фамилия,

инициалы)

____________________ ________________

(подпись) (дата)

3.3. Пояснения к оформлению текущей документации

3.3.1. Форма N 3.1. Акт составляется только в случаях, когда земляные работы проводятся субподрядной организацией. При работе комплексными технологическими потоками акт по форме N 3.1 не составляется.

При приемке геодезической подготовки на участках подводно-технических работ по требованию организаций Миннефтегазстроя пункт 7 акта дополняется указанием о наличии в приложении абриса реперов с указанием характерных точек на местности, а в пункте 9 дополнительно указываются номера реперов и тип ограждения.

Соответственно, для подводно-технических работ в приложении к акту оформляется "Схема фактического расположения реперов (временных и постоянных)" - минимум по 2 репера на каждом берегу - с абрисом характерных точек на местности, а также с абрисом створных и других геодезических знаков.

3.3.2. Форма N 3.6. В акте на засыпку уложенного трубопровода предусмотрено разделение участков, засыпанных мелким грунтом, и участков, засыпанных грунтом крупных фракций с предварительной присыпкой.

Приложение

(Обязательное)

ПЕРЕЧЕНЬ <*>

ФОРМ ИСПОЛНИТЕЛЬНОЙ ПРОИЗВОДСТВЕННОЙ ДОКУМЕНТАЦИИ

И АКТОВ ПРОМЕЖУТОЧНОЙ ПРИЕМКИ

--------------------------------

<*> Настоящий перечень включает в себя совокупность документов, необходимых для формирования комплектов исполнительной документации на основные и специальные объекты линейного трубопроводного строительства.

Форма N 2.1. Акт на закрепление трассы (площадки); составляет ПТО (ОПО) управления (потока).

Форма N 2.2. Разрешение на право производства работ; составляет ПТО (ОПО) управления (потока).

Форма N 2.3. Список сварщиков; составляет служба главного сварщика.

Форма N 2.4. Журнал производства земляных работ; ведет производитель работ.

Форма N 2.5. Журнал забивки свай; ведет производитель работ.

Приложение к форме N 2.5. Сводная ведомость забитых свай.

Форма N 2.6. (2.6а). Журнал сварки труб; ведет производитель работ.

Форма N 2.7. Акт на сварку гарантийного стыка; составляет производитель работ.

Форма N 2.8. Акт на заварку технологических отверстий; составляет производитель работ.

Форма N 2.9. Заключение по проверке качества сварных соединений физическими методами контроля (Р, Г, М); составляет служба контроля качества.

Форма N 2.10. Заключение по ультразвуковому контролю качества сварных соединений; составляет служба контроля качества.

Форма N 2.11. Заключение по качеству сварных соединений, сваренных электроконтактной сваркой; составляет служба контроля качества.

Форма N 2.12. Заключение о результатах механических испытаний контрольных и допускных сварных соединений; составляет служба контроля качества.

Форма N 2.13. Разрешение на право производства изоляции трубопровода (подводного перехода); составляет производитель работ.

Форма N 2.14. Журнал изоляционно-укладочных работ и ремонта изоляции; ведет производитель работ.

Форма N 2.15. Акт на приемку уложенного и забалластированного трубопровода; составляет производитель работ генподрядной организации.

Форма N 2.16. Акт о контроле сплошности изоляционного покрытия засыпанного трубопровода; составляет служба контроля качества.

Форма N 2.17. Акт оценки качества изоляции законченных строительством подземных участков трубопровода методом катодной поляризации; составляет служба контроля качества.

Форма N 2.18. Акт приемки кранового узла, узла приема и пуска очистных устройств и других монтажных узлов под наладку и засыпку; составляет ПТО (ОПО) управления (потока).

Форма N 2.19. Разрешение на очистку полости и испытание уложенного участка трубопровода; составляет ПТО (ОПО) управления (потока).

Форма N 2.20. Акт на очистку полости трубопровода; составляет ПТО (ОПО) управления (потока).

Форма N 2.22. Разрешение на право производства предварительного (поэтапного) испытания трубопроводов и участков категории В, I; составляет ПТО (ОПО) управления (потока).

Форма N 2.23. Акт на предварительное (поэтапное) испытание трубопроводов и участков категорий В, I; составляет ПТО (ОПО) управления (потока).

Форма N 2.24. Акт промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа; составляет ПТО (ОПО) управления (потока).

Форма N 2.25. Акт на укладку защитного футляра на переходе трубопровода через автомобильную или железную дорогу; составляет производитель работ.

Форма N 2.26. Акт промежуточной приемки перехода трубопровода через автомобильную или железную дорогу; составляет ПТО (ОПО) управления (потока).

Форма N 2.27. Журнал поэтапной приемки подводного перехода под укладку; ведет производитель работ.

Форма N 2.28. Разрешение на укладку трубопровода через водную преграду протаскиванием; составляет производитель работ.

Приложение к форме N 2.28. Ведомость проектных и фактических отметок дна траншеи по оси нитки перехода трубопровода через водную преграду перед протаскиванием.

Форма N 2.29. Акт на проверку укладки трубопровода в створе перехода через водную преграду; составляет производитель работ.

Приложение к форме N 2.29. Ведомость отметок заложения трубопровода на переходе через водную преграду.

Форма N 2.30. Акт на берегоукрепительные и дноукрепительные работы; составляет производитель работ.

Форма N 2.31. Акт промежуточной приемки перехода трубопровода через водную преграду; составляет производитель работ.

Форма N 2.32. Акт на скрытые работы при сооружении заземления (рабочего, защитного, линейно-защитного); составляет производитель работ.

Форма N 2.33. Акт на скрытые работы при сооружении анодного заземления; составляет производитель работ.

Форма N 2.34. Акт на скрытые работы при сооружении протекторной установки; составляет производитель работ.

Форма N 2.35. Акт на скрытые работы при прокладке кабеля; составляет производитель работ.

Форма N 2.36. Акт на скрытые работы при сооружении контрольно-измерительных пунктов; составляет производитель работ.

Форма N 2.37. Акт на электромонтажные работы при сооружении устройств электрохимической защиты; составляет производитель работ.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/vsn_vedomstvennye-stroitelnye-normy/0/vsn_23437.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
