ОписаниеИсточник публикации М.: Стройиздат, 1987 Примечание к документу Утратил силу с 1 января 1990 года в связи с изданием Приказа Госкомархитектуры от 29.12.1989 N 259. По вопросу, касающемуся проектирования общественных зданий и сооружений, см. СНиП 2.08.02-89. Введен в действие с 1 января 1987 года. Название документа "ВСН 46-86. Спортивные и физкультурно-оздоровительные сооружения. Нормы проектирования" (утв. Приказом Госгражданстроя СССР от 30.05.1986 N 182) "ВСН 46-86. Спортивные и физкультурно-оздоровительные сооружения. Нормы проектирования"
|
ИС NORMPROD: примечание. Буквенные обозначения пунктов таблицы 12 даны в соответствии с официальным текстом документа. |
Состав и площади помещений медико-восстановительных центров приведены в рекомендуемом Прил. 6. При наличии медико-восстановительного центра массажная и баня сухого жара (п. 10 табл. 11 и пп. 1 "г" и 2 "д" табл. 12) должны размещаться в его составе.
На комплексах крытых спортивных сооружений помещения медико-восстановительного центра предусматриваются при одном из зданий; в остальных зданиях следует предусматривать только помещение первой медицинской помощи площадью 12 м2.
3.78. Мужские и женские раздевальные для занимающихся при хранении домашней одежды в отдельном помещении общей гардеробной должны располагаться, как правило, смежно с нею и сообщаться через проемы для приема и выдачи домашней одежды.
3.79. Помещения душевых и, как правило, санитарных узлов при раздевальнях для занимающихся должны непосредственно сообщаться с раздевальнями, за исключением случаев, приведенных в пп. 3.104, 3.109, 3.110 и 3.114.
Кабины в душевых для занимающихся должны быть открытыми.
При комнатах для инструкторского и тренерского состава, при бытовых помещениях для рабочих и при раздевальнях массажных должны предусматриваться закрытые душевые кабины.
3.80. При спортивных залах, катках с искусственным льдом, открытых и крытых ваннах и залах для подготовительных занятий следует предусматривать инвентарные для хранения переносного спортивного оборудования и инвентаря.
Инвентарные должны располагаться смежно с залами (катками, ваннами). Пол инвентарной следует предусматривать без порога. Двери инвентарных в залы, а также двери залов, предназначенные для транспортировки через них спортивного оборудования, должны иметь ширину не менее 1,8 м. Допускаются открытые проемы в инвентарные из залов. Инвентарные при ваннах должны иметь выход на обходную дорожку.
3.81. В круглогодично действующих спортивных сооружениях, предназначаемых для учебно-тренировочных занятий с детьми до 10-летнего возраста (кроме помещений и ванн для физкультурно-оздоровительных занятий), следует для родителей, сопровождающих детей, дополнительно предусматривать:
площадь для ожидания из расчета 0,5 м2 на одно место, размещаемую, как правило, в вестибюле для занимающихся;
места в гардеробной для верхней одежды.
Число мест следует принимать: на 100% пропускной способности - в бассейнах и катках, на 50% - в остальных сооружениях.
В сооружениях с местами для зрителей дополнительная площадь для ожидания и хранения верхней одежды родителей не предусматривается.
3.82. В спортивных корпусах, имеющих в своем составе два и более спортивных залов (в том числе залов крытых ванн или залов катков с искусственным льдом) с местами для зрителей, допускается вспомогательные помещения для зрителей предусматривать общими для всех залов, а расчет их площади вести по залу с наибольшим числом зрительских мест.
3.83. При наружных входах-выходах зданий спортивных и физкультурно-оздоровительных сооружений (а также въездах в здания - см. пп. 3.10 и 3.17), работающих в зимнее время при расчетной температуре наружного воздуха ниже минус 15 °C (параметр Б), должно предусматриваться устройство тамбуров или воздушно-тепловых завес.
3.84. Состав технических помещений определяется в зависимости от инженерного оснащения сооружения, а их площади принимаются по расчету в соответствии с действующими нормами.
Состав хозяйственных помещений, в том числе кладовых и складов для хранения спортивного оборудования и инвентаря, предметов трансформации арен, хозяйственных принадлежностей, а также мастерских (художников, столярной, слесарной, ремонта электро- и радиоаппаратуры, спортивного оборудования и инвентаря и др.) и гаражей определяется заданием на проектирование, а площади складских помещений - в зависимости от количества, габаритов и способов складирования; площади мастерских и гаражей - по соответствующим нормам.
3.85. Высота этажа во вспомогательных помещениях (от пола до пола) принимается, как правило, 3,3 м.
Высота технических помещений должна приниматься в зависимости от применяемого оборудования, а складских помещений и кладовых - от размеров и способов хранения складируемых предметов.
В зависимости от архитектурно-планировочного решения и технологических требований, а также при размещении вспомогательных помещений в подтрибунном пространстве высота помещений может быть уменьшена (в чистоте, до низа выступающих конструкций) до:
2,1 м - в помещениях гардеробной верхней (кроме гардеробной лыжных баз) и домашней одежды, для сушки одежды и обуви, в павильонах на стартах и финишах лыжных и горнолыжных трасс, хижинах на горнолыжных трассах;
2,4 м - в помещениях для ожидания в тирах, а также в помещениях для судей и прессы, кассах, душевых и санитарных узлах;
2,7 м - в остальных помещениях, кроме вестибюлей, вестибюлей-грелок, раздевальнях лыжных баз, помещений для хранения, получения и сдачи лыж и мастерских по ремонту и подготовке лыж.
3.86. Здания со вспомогательными сооружениями для занимающихся на открытых плоскостных спортивных сооружениях следует размещать не далее чем в 300 м от наиболее удаленной площадки (поля).
3.87. Санитарные узлы для зрителей на открытых плоскостных спортивных сооружениях должны располагаться на расстоянии не более 150 м от наиболее удаленного места на трибуне.
3.88. Раздевальни для занимающихся на сезонных открытых катках должны, как правило, размещаться на первом этаже. При необходимости расположения их не на первом этаже допускается осуществление связи с катком по пандусу с уклоном не более 1:10.
3.89. Раздевальни для занимающихся в спортивных залах должны, как правило, сообщаться с залом непосредственно, через коридор или по лестнице, предназначаемым только для сообщения между ними. Раздевальни при залах для спортивных игр, легкой атлетики, спортивно-демонстрационных и спортивно-зрелищных залах могут не иметь непосредственного сообщения с залом при условии соблюдения требований п. 3.3.
3.90. На сооружениях для учебно-тренировочных занятий и соревнований по хоккею следует предусматривать помещения для сушки спортивной одежды и обуви хоккеистов площадью 7 м2 на каждую команду.
3.91. Раздевальни для занимающихся должны размещаться на одном уровне с катком. При необходимости расположения их на разных уровнях допускается устройство пандусов с уклоном не более 1:10.
3.92. В крытых катках с местами для зрителей, где предусматривается проведение массового катания на коньках (что определяется заданием на проектирование), хранение верхней одежды, а также переодевание и отдых катающихся следует предусматривать на площади гардеробной верхней одежды и вестибюля для зрителей, которые в этом случае должны размещаться на одном уровне с катком или сообщаться с ним по пандусу с уклоном не более 1:10. Кроме того, из вестибюля должно предусматриваться не менее двух выходов на лед для катающихся, размещаемых рассредоточенно.
В составе вспомогательных помещений крытого катка, в котором проводится массовое катание на коньках, на площади вестибюля или смежно с ним следует дополнительно предусматривать:
помещение для хранения, выдачи и сушки прокатных ботинок с коньками (площадью 10 м2);
мастерскую для точки коньков (площадью 6 м2);
две кабины для переодевания (площадью 1 м2 каждая).
3.93. Холодильная станция должна иметь не менее двух выходов, один из которых должен вести на улицу. Двери из холодильной станции в другие помещения должны быть самозакрывающимися с плотным притвором.
Размещение холодильной станции в комплексе сооружений с искусственным льдом должно отвечать требованиям СНиП II-33-75* (в части холодоснабжения).
3.94. Из комнаты медицинской сестры следует предусматривать выход на обходную дорожку. При нескольких ваннах, расположенных изолированно одна от другой, комнаты медицинской сестры площадью 9 м2 предусматриваются при каждой ванне (кроме ванн для обучения не умеющих плавать детей до 14 лет).
3.95. Раздевальни должны размещаться на одной отметке с обходными дорожками открытых и крытых ванн и сообщаться с ними только через душевые, а с залом или площадкой для подготовительных занятий - минуя душевые.
3.96. Помещения душевых для занимающихся должны быть проходными.
В месте выхода из душевой на обходную дорожку (или к выплыву) должен предусматриваться проходной ножной душ с поддоном шириной, исключающей возможность его обхода, и длиной (по направлению движения из душевой) не менее 1,8 м. Дно поддона должно быть нескользким и иметь уклон в сторону душевой не менее 0,01.
3.97. Санитарные узлы для занимающихся должны размещаться так, чтобы исключить возможность попадания из них к ваннам, минуя душевые.
3.98. Здание со вспомогательными помещениями бассейна с открытыми ваннами должно непосредственно примыкать к обходным дорожкам открытых ванн.
3.99. Выход (вход) из помещения хлораторной или склада хлора должен быть или непосредственно наружу, или наружу через тамбур. Допускается предусматривать общий тамбур для выхода наружу из помещений хлораторной и склада хлора.
Склад хлора допускается располагать в здании спортивного сооружения при хранении в нем не более двух наполненных баллонов (вместимостью по 40 кг каждый). В здании склад должен размещаться у наружной стены и отделяться от других помещений ограждающими конструкциями из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.
3.100. Над помещениями для приготовления коагулирующих и дезинфицирующих растворов не допускается располагать санитарные узлы и душевые.
3.101. В составе вспомогательных помещений лыжных баз (кроме помещений, приведенных в табл. 11) следует дополнительно предусматривать помещения согласно табл. 13.
???????????????????????????????????????????????????????????????????????????
Помещения ? Базы
???????????????????????????????????????????????????????
? для массового ? для учебно-тренировочных занятий
? катания ? и соревнований <*>
? ???????????????????????????????????
? ?по лыжным гонкам, ? по прыжкам
? ? биатлону <*2> ? на лыжах
? ? и горным видам ? с трамплина
???????????????????????????????????????????????????????
?Площадь помещения, м2, или площадь на одно место, м2,
? и расчетное число мест
???????????????????????????????????????????????????????????????????????????
1. Вестибюль-грелка ? ? ?
<1>: ? ? ?
места для ?1,12 на одно место ? - ? -
переодевания, ?(но не менее 25). ? ?
обогрева и отдыха ?Число мест на 10% ? ?
?пропускной ? ?
?способности базы ? ?
кабины для ?1 на кабину. Число ? - ? -
переодевания ?кабин - одна на 250? ?
?чел. пропускной ? ?
?способности базы, ? ?
?но не менее двух ? ?
2. Гардеробная ? ?\
верхней одежды ? ?|
(площадь за ? ?|
барьером): ? ?|
вешалки и подходы?0,1 на одно место ?|
к ним ?(но не менее 10). ?|
?Расчетное число ?|
?мест на 100% ? > По п. 2 табл. 11
?пропускной ?|
?способности базы ?|
дополнительная ?0,04 на одно место.?|
площадь для хранения?Расчетное число ?|
спортивных сумок, ?мест на 25% ?|
рюкзаков и т.п. ?пропускной ?|
?способности базы ?/
хранения лыж ?числе св. 100 пар в одном помещении ?пару прыжковых
?или 0,16 при меньшем числе пар ?лыж при их
?(но не менее 15). 0,145 на одну пару ?числе св.
?слаломных лыж при их числе св. ?100 пар в одном
?100 пар в одном помещении или 0,17 ?помещении или
?при меньшем числе пар (но не менее ?0,18 при
?16) ?меньшем числе
? ?пар (но не
? ?менее 17)
?Расчетное число пар лыж, в % от лыж, выдаваемых
?напрокат, и личных лыж, находящихся на сезонном
?хранении, для массового катания или в % от пропускной
?способности базы в смену для учебно-тренировочных
?занятий <2>
? 100 ?200 - при односменной работе базы
? ?в день; 400 - при двухсменной
? ?работе базы в день
получения и сдачи ?по числу пар лыж ?на 100% занимающихся в смену
лыж ?в помещении для ?
?хранения <3> ?
5. Помещение для ? - ?Предусматривается ? -
хранения, сушки и ? ?только для горных ?
выдачи лыжной обуви ? ?видов из расчета ?
? ?0,06 на одну пару ?
? ?обуви, но не ?
? ?менее 7,5. Число ?
? ?пар обуви - ?
? ?по числу пар лыж ?
? ?в помещении ?
? ?для хранения лыж ?
6. Мастерская по ?10 при числе пар лыж в помещении для хранения лыж
ремонту лыж, палок, ?до 250 плюс 5 на каждые последующие 250 пар лыж
креплений и обуви ?(до 1000) и 2,5 на каждые 250 пар (сверх 1000)
7. Мастерская для ? - ?Предусматривается ? -
индивидуального ? ?только на базах ?
ремонта и подготовки? ?для горных видов ?
лыж ? ?из расчета: ?
? ? 20 - при ?
? ?пропускной ?
? ?способности до ?
? ?150 чел. в смену; ?
? ?30 - при 150 и ?
? ?более человек ?
? ?в смену ?
8. Склад резервных ?0,05 на одну пару гоночных лыж и 0,06 ?0,08 на одну
лыж <4> ?на одну пару слаломных лыж, но не ?пару прыжковых
?менее 3 ?лыж
?Число пар лыж - до 10% числа лыж в помещении для
?хранения
9. Склад инвентаря ? 9 ? 15 ? 6
по уборке терри- ? ? ?
тории, оборудования ? ? ?
тиров для биатлона ? ? ?
и разметки трасс ? ? ?
--------------------------------
<*> На базах, предназначаемых для соревнований республиканского и более высокого масштаба по лыжному и горнолыжному спорту, следует дополнительно предусматривать гараж с ремонтной мастерской для трассопрокладывающих механизмов, площадь которого определяется в зависимости от числа машин и предусматривается заданием на проектирование.
<*2> На базах, предназначаемых для биатлона, следует дополнительно предусматривать склады для хранения оружия и боеприпасов (в соответствии с требованиями пп. 3 и 4 табл. 14), а для постоянно арендующих организаций и иногородних команд допускается предусматривать специальные помещения "боксы", устраиваемые в соответствии с требованиями, изложенными в сноске <*> к табл. 14.
<1> При пропускной способности базы для массового катания св. 1000 чел. при вестибюле-грелке следует дополнительно предусматривать помещение дежурного администратора площадью 8 м2.
<2> Число пар лыж, выдаваемых напрокат или находящихся на сезонном хранении для массового катания, а также число смен при учебно-тренировочных занятиях определяется заданием на проектирование.
<3> Допускается объединение с помещением вестибюля-грелки (с соответствующим увеличением площади вестибюля-грелки).
<4> Вместо отдельного помещения склада допускается предусматривать размещение резервных лыж в помещении для хранения лыж; дополнительная площадь в нем в этом случае должна предусматриваться исходя из нормы на каждую пару, приведенную в п. 3 настоящей таблицы.
3.102. Вспомогательные помещения следует размещать в здании лыжной базы, которое должно отстоять не далее:
200 м - от площадки старта и финиша дистанций лыжных гонок и биатлона или от подъемных устройств горнолыжных трасс;
100 м - от ближнего трамплина, но не далее 300 м от наиболее удаленного трамплина комплекса.
На базах для прыжков с трамплина складские, а по местным условиям и другие вспомогательные помещения (или их часть) допускается располагать под эстакадой трамплина.
3.103. Буфеты для зрителей предусматриваются только при наличии стационарных трибун и устраиваются передвижными.
3.104. Санитарные узлы для катающихся и для зрителей, размещаемые в здании базы, должны иметь входы и выходы: для катающихся - из вестибюля-грелки, для зрителей - с улицы. Допускается размещение санитарных узлов для зрителей в отдельном здании, располагаемом на расстоянии не более 150 м от наиболее удаленного места на трибуне.
У стартов спортивных горнолыжных трасс и трамплинов (с расчетной длиной прыжка не менее 20 м) следует предусматривать дополнительные уборные для занимающихся на 1 - 2 очка каждая; при расположении стартовой площадки трамплина на эстакаде уборная должна размещаться у низа лестницы (лифта), ведущей к стартовой площадке.
3.105. Помещение для получения и сдачи лыж должно размещаться смежно с помещением для хранения лыж и сообщаться с ним через проемы. Ширина помещения (перпендикулярно фронту проемов) должна быть не менее 3 м.
Перед выходом (входом) из помещения для получения и сдачи лыж на улицу следует предусматривать навес (веранду) для подготовки лыж площадью, равной площади помещения для получения и сдачи лыж (п. 4 табл. 13).
3.106. В составе вспомогательных помещений тиров и стрельбищ (кроме помещений, приведенных в табл. 11) следует дополнительно предусматривать помещения согласно табл. 14.
???????????????????????????????????????????????????????????????????????????
Помещения ? Сооружения
????????????????????????????????????????????????????????
? и полуоткрытые ? открытые тиры ?
? тиры ? ?
????????????????????????????????????????????????????????
? Площадь помещения, м2, или площадь на одно место, м2,
? и расчетное число мест
???????????????????????????????????????????????????????????????????????????
1. Помещения для ?1,8 на одно место, но не менее 9 ?Число мест - на
чистки оружия <1>: ? ?5% всех
в основном ? - ? - ?в открытых тирах
здании стрельбища ? ? ?стрельбища
при стрелковых ?Число мест на 100% стрелковых мест ? -
галереях тиров ? ?
2. Стрелковый ? 30 ? - ? 30
кабинет <2> ? ? ?
и сдачи оружия ? ? ?
5. Склад ? 12 ? 24
боеприпасов <3> ? ?
6. Оружейная ?30. Предусматривается? - ? 60
мастерская ?при числе стрелковых ? ?
?мест 10 и более; при ? ?
?меньшем числе ? ?
?стрелковых мест ? ?
?заменяется комнатой ? ?
?для отладки оружия ? ?
?площадью 9 м2 ? ?
7. Помещение для ?0,6 на стрелковое место, но не менее 7,5 в каждом тире.
ожидания ?Число мест - на 100% стрелковых мест
(в открытых тирах -?
веранда) ?
8. Кладовая (место)?5 на каждые 20 стрелковых мест в одном тире
для инвентаря при ?
стрелковой галерее ?
тира для стрельбы ?
по мишеням с черным?
кругом ?
9. Кладовые для ?
оборудования и ?
инвентаря при ?
блиндажах <4> при ?
числе стрелковых ?
мест в одном тире: ?
до 10 ? 6
от 10 до 20 ? 8
от 20 до 30 ? 10
от 30 до 40 ? Два по 9
св. 40 ? Два по 10
10. Помещение ? ? ?
(место) для ? ? ?
судейской комиссии ? ? ?
по определению ? ? ?
результатов (КОР) в? ? ?
блиндажах <5> при ? ? ?
дистанции стрельбы:? ? ?
до 50 м ? 10 ? - ? 15
св. 50 м ? - ? - ? 2 по 15
11. Помещение ? 6 ? 6 ? 10
охраны ? ? ?
--------------------------------
<*> В крытых тирах (при количестве стрелковых мест св. 10) и на стрельбищах, предназначаемых для соревнований с участием иногородних команд, а также для постоянно арендующих организаций допускается дополнительно к помещениям, приведенным в таблице, предусматривать специальные помещения "боксы" размером 4 x 3 м (на 9 мест для переодевания и 32 места для хранения одежды в двухъярусных шкафах) или 3 x 3 м (с 5 местами для переодевания и 22 местами для хранения одежды); в обоих случаях в "боксе" размещаются шкафы для хранения винтовок и пистолетов. Выбор размеров "боксов" и их количество определяются заданием на проектирование.
<*2> Площадь уточняется в каждом отдельном случае по табелю действующей Инструкции о порядке хранения огнестрельного нарезного оружия и патронов для него, а также сдачи в эксплуатацию стрелковых тиров и стрельбищ, утвержденной МВД СССР. При этом площадь склада должна быть увеличена из расчета 0,08 м2 на каждую винтовку св. 300 в тирах и 0,07 м2 св. 6000 на стрельбищах. При проектировании "боксов" площадь склада оружия должна быть, как правило, уменьшена исходя из количества оружия, хранящегося в "боксах".
<2> Предусматривается только на сооружениях круглогодичного действия. Число стрелковых кабинетов определяется заданием на проектирование.
<4> В тирах, предназначаемых только для скоростной стрельбы по движущимся и появляющимся мишеням, не предусматривается.
<5> Предусматривается только для стрельбы по мишеням с черным кругом на сооружениях, предназначаемых для соревнований республиканского и более высокого масштаба.
Примечание. В крытых и полуоткрытых тирах с числом стрелковых мест менее 5, а также во встроенных тирах допускаются уменьшенные состав и площади вспомогательных помещений, которые определяются в задании на проектирование.
3.107. Вспомогательные помещения тиров следует размещать в стрелковом павильоне.
Вспомогательные помещения стрельбища, кроме кладовых для инвентаря и оборудования стрелковых галерей и блиндажей, а также помещений комиссии определения результатов при блиндажах следует размещать в отдельно стоящем здании.
3.108. В тирах и на стрельбищах буфеты предусматриваются общими для занимающихся и зрителей.
3.109. В крытых тирах с "боксами" (см. сноску <*> к табл. 14) душевые и санитарные узлы для занимающихся на расчетную пропускную способность тира размещаются отдельно от раздевален. На стрельбищах душевые, располагаемые отдельно от раздевален, предусматриваются исходя только из числа мест для переодевания в "боксах".
3.110. На стрельбищах при открытых тирах (или группе открытых тиров), удаленных от основного здания более чем на 50 м, следует предусматривать дополнительные уборные на 1 - 2 очка, общие для занимающихся и зрителей.
3.111. Склады оружия и боеприпасов не должны иметь окон, а окна оружейной мастерской должны иметь решетки и запирающиеся изнутри ставни.
3.112. Вспомогательные помещения гребных баз, кроме эллинга (см. п. 3.58), должны размещаться в отдельно стоящем здании, которое должно отстоять не далее 200 м от эллинга или совмещаться с ним.
3.113. На гребных базах (кроме помещений, приведенных в табл. 11) следует дополнительно предусматривать помещение для дежурных матросов-спасателей и мотористов - водителей катеров - площадью 10 м2, из которого должен быть обеспечен обзор акватории базы. На площадке для наладки и осмотра лодок следует предусматривать летнюю будку площадью 4 м2 для дежурного боцмана.
занятий населения
ИС NORMPROD: примечание. Буквенное обозначение пункта таблицы 12 дано в соответствии с официальным текстом документа. |
3.114. При открытых плоскостных сооружениях для физкультурно-оздоровительных занятий, размещаемых в микрорайоне, допускается предусматривать только санитарные узлы для занимающихся (руководствуясь требованиями, приведенными в п. 2 "а" табл. 12) и кладовые для переносного оборудования и инвентаря, располагаемые в близлежащих зданиях.
3.115. Состав и площади вспомогательных помещений лыжных баз для массового катания (кроме приведенных в табл. 11 настоящих норм) следует принимать согласно табл. 13.
3.116. Вспомогательные помещения для массового катания на коньках на комплексах открытых плоскостных сооружений должны предусматриваться с учетом требований п. 3.92.
3.117. Раздевальни, душевые и санитарные узлы при ваннах для детей до 14-летнего возраста следует располагать отдельно от аналогичных помещений для взрослых.
3.118. Вспомогательные помещения сооружений должны также отвечать требованиям пп. 3.78, 3.79, 3.94 - 3.100 и 3.102 - 3.105.
спортивно-демонстрационных
и спортивно-зрелищных сооружений
3.119. В спортивно-зрелищных зданиях следует предусматривать курительные для зрителей, площадь которых должна приниматься исходя из расчета 0,04 м2 на одно зрительское место, но не менее 10 м2.
3.120. Расчет площади вспомогательных помещений для зрителей (вестибюля, гардеробной верхней одежды, фойе, буфетов, курительных, санитарных узлов) в спортивно-демонстрационных и спортивно-зрелищных зданиях следует вести исходя из наибольшей суммарной вместимости стационарных мест (трибун) и временных мест (партера, бличеров), определенной в соответствии со схемами трансформации зала. Временные места, размещаемые на арене при проведении соревнований по боксу, собраний (митингов), в расчет не принимаются.
3.121. На демонстрационных открытых плоскостных и в крытых спортивных сооружениях следует дополнительно предусматривать помещения для судей, а при предназначении их для проведения всесоюзных и международных соревнований - и помещения для прессы (пресс-центр). Помещения для судей и прессы допускается предусматривать в зданиях лыжных и гребных баз, имеющих стационарные трибуны, а также на стрельбищах, предназначаемых для соревнований не ниже всесоюзного масштаба. Состав и площади помещений для судей и прессы определяются заданием на проектирование.
3.122. На сооружениях, предназначаемых для соревнований по командным видам спортивных игр (в том числе в универсальных сооружениях), следует предусматривать четыре командные раздевальные (без деления на мужские и женские).
3.123. На открытых сооружениях круглогодичного действия вспомогательные помещения буфетов для зрителей должны располагаться в отапливаемых помещениях.
3.124. Прямое естественное освещение спортивных залов, залов крытых катков с искусственным льдом, залов для подготовительных занятий и залов ванн бассейнов (в том числе гребных), а также хореографических классов и помещений для физкультурно-оздоровительных занятий может быть боковым, верхним или в комбинации бокового и верхнего освещения.
3.125. Расположение световых проемов должно исключать слепящее действие солнечных лучей на занимающихся и зрителей.
Ориентацию световых проемов в спортивных залах, залах крытых ванн и залах для подготовительных занятий в бассейнах и хореографических классах по сторонам горизонта при одностороннем боковом освещении следует принимать в центральных и северных районах СССР (севернее 48° северной широты) на юго-восток, а в южных районах (южнее 48° северной широты) - на северо-восток. При устройстве световых проемов бокового освещения с двух сторон стена с наибольшей площадью световых проемов должна быть ориентирована в центральных и северных районах на восток, а в южных - на север. В залах крытых катков с искусственным льдом независимо от района размещения ориентацию проемов одностороннего бокового освещения (или стены с наибольшей площадью световых проемов при двухстороннем освещении) следует принимать на север.
Защитные меры от слепящего и теплового воздействия солнечных лучей следует предусматривать в случаях, если:
поле для игры располагается своей продольной осью поперек зала, а также в других случаях, когда световые проемы оказываются в торцах поля для игры;
световые проемы размещаются напротив стационарной трибуны для зрителей или напротив устройств для прыжков в воду.
Ориентация световых проемов помещений и залов ванн для физкультурно-оздоровительных занятий, а также для обучения неумеющих плавать не регламентируется.
3.126. Равномерность бокового освещения не нормируется, а при верхнем освещении залов для спортивных игр и легкой атлетики равномерность естественного освещения должна приниматься не менее 0,3.
3.127. Расчетная площадь световых проемов в спортивных залах, залах крытых катков с искусственным льдом, залов для подготовительных занятий и залов ванн бассейнов (в том числе гребных), а также хореографических классов определяется как произведение площади пола помещения на коэффициент N, принимаемый но табл. 15.
Таблица 15
???????????????????????????????????????????????????????????????????????????
Помещения ? Коэффициент N <*>
???????????????????????????????????????
? при боковом ? при верхнем
? освещении ? освещении
???????????????????????????????????????
?одно- ?двух- ?зенитными?другими
?стороннем?стороннем?фонарями ? видами
? ? ? ?фонарей
???????????????????????????????????????????????????????????????????????????
Спортивные залы: ? ? ? ?
для легкой атлетики и спортивных ?0,2 - ?0,17 - ?0,12 - ?0,14 -
игр ? 0,22? 0,187? 0,132? 0,154
остальные спортивные залы, залы ?0,17 - ?0,145 - ?0,102 - ?0,119 -
для подготовительных занятий в ? 0,187? 0,16? 0,112? 0,131
бассейнах и хореографические классы ? ? ? ?
Залы крытых ванн бассейнов ?0,14 - ?0,119 - ?0,084 - ?0,098 -
(в том числе гребных) ? 0,154? 0,131? 0,093? 0,108
Залы крытых катков с искусственным ?0,12 - ?0,102 - ?0,072 - ?0,084 -
льдом ? 0,132? 0,112? 0,079? 0,093
--------------------------------
В спортивно-демонстрационных и спортивно-зрелищных залах и катках естественное освещение может не предусматриваться.
В помещениях и залах ванн для физкультурно-оздоровительных занятий, а также для обучения неумеющих плавать площадь световых проемов в зависимости от местных условий должна приниматься в пределах 12 - 17% площади пола помещения (в бассейнах, включая площадь зеркала воды).

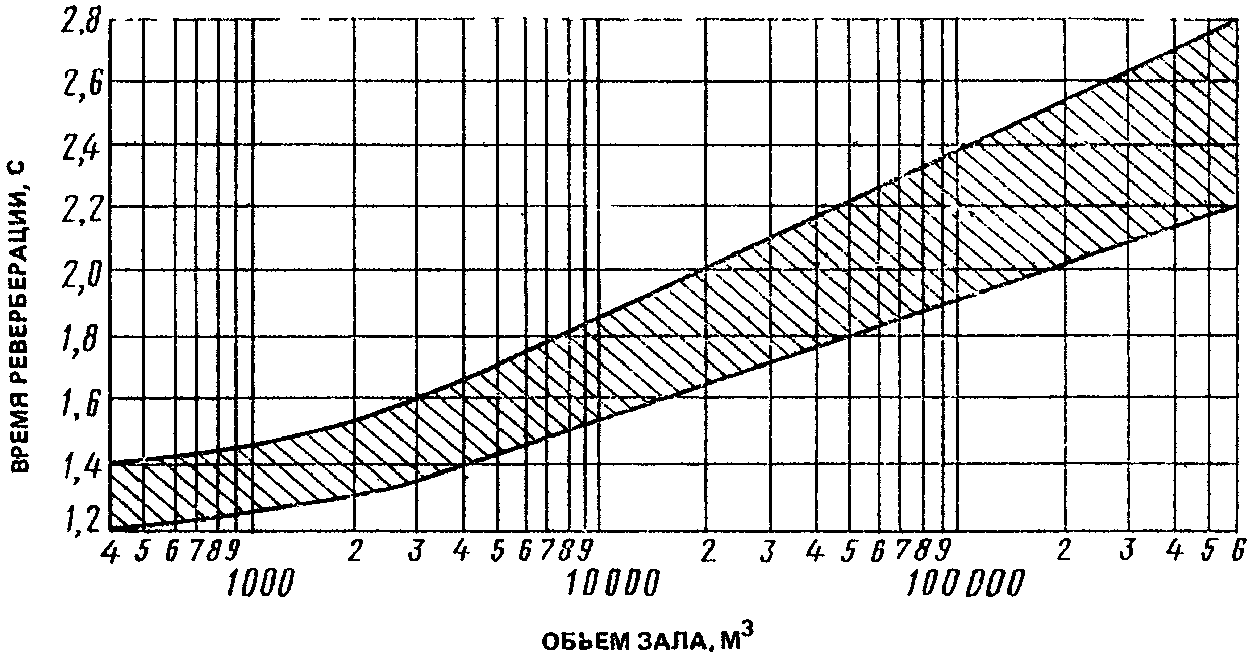

3.128. В спортивных залах, залах крытых ванн и залах для подготовительных занятий в бассейнах, в залах крытых катков с искусственным льдом, хореографических классах и стрелковых галереях крытых тиров время реверберации на частотах 500 - 2000 Гц следует принимать в пределах полосы, показанной на графике, приведенном на рис. 3 обязательного Прил. 3, а уровень звука от внешних источников (в том числе от работы систем санитарно-технического и инженерного оборудования), проникающего в эти помещения, следует принимать согласно табл. 16.
Таблица 16
???????????????????????????????????????????????????????????????????????????
Помещения ? Среднегеометрическая частота октавных ?Уровень
? полос, Гц ?звука,
????????????????????????????????????????? дБА
? 63 ?125 ?250 ?500 ?1000?2000?4000?8000?
?????????????????????????????????????????
? уровень звукового давления, дБ ?
???????????????????????????????????????????????????????????????????????????
Спортивные залы для видов ? 71 ? 61 ? 54 ? 49 ? 45 ? 42 ? 40 ? 38 ? 50
спорта, требующих ? ? ? ? ? ? ? ? ?
музыкального сопровождения,? ? ? ? ? ? ? ? ?
и залы крытых катков ? ? ? ? ? ? ? ? ?
Остальные спортивные залы, ? 79 ? 70 ? 63 ? 58 ? 55 ? 52 ? 50 ? 49 ? 60
залы для подготовительных ? ? ? ? ? ? ? ? ?
занятий и залы крытых ванн ? ? ? ? ? ? ? ? ?
бассейнов (в том числе ? ? ? ? ? ? ? ? ?
гребных), стрелковые ? ? ? ? ? ? ? ? ?
галереи крытых и ? ? ? ? ? ? ? ? ?
полуоткрытых тиров ? ? ? ? ? ? ? ? ?
3.129. При проектировании спортивных и физкультурно-оздоровительных сооружений следует соблюдать требования СНиП 2.01.02-85 и настоящих норм.
3.130. Степень огнестойкости зданий следует принимать в соответствии с суммарной вместимостью стационарных и временных мест для зрителей, предусмотренной проектом трансформации зала: IIIа и V - при числе мест не более 300, IV - не более 400, III и IIIб - не более 600, I и II - св. 600. В зданиях IVа степени огнестойкости размещение трибун для зрителей не допускается.
В зданиях IIIб степени огнестойкости с элементами покрытия из деревянных конструкций при стенах, колоннах, лестницах и междуэтажных перекрытиях, имеющих пределы огнестойкости и распространения огня, требуемые для зданий II степени огнестойкости, допускается увеличение вместимости одноэтажного зального помещения до 4 тыс. зрителей.
3.131. В спортивных корпусах, имеющих в своем составе два и более залов со зрительскими местами, в которых проектом предусмотрено разновременное проведение мероприятий (см. п. 3.82), в расчет следует принимать один зал с наибольшим числом зрительских мест.
3.132. Здания крытых спортивных сооружений IIIб степени огнестойкости допускается проектировать с размещением вспомогательных помещений на двух этажах, а при стенах, колоннах, лестницах и междуэтажных перекрытиях, имеющих пределы огнестойкости и распространения огня, требуемые для зданий II степени огнестойкости, - на двух-пяти этажах. Во всех случаях вспомогательные помещения должны быть отделены от зального помещения противопожарными стенами.
Предельный этаж размещения зальных помещений с местами для зрителей в зданиях крытых спортивных сооружений и в других общественных зданиях следует принимать применительно к требованиям, предъявляемым к размещению актовых и конференц-залов в разделе "Противопожарные требования" СНиП 2.08.02-85.
3.133. Трансформируемые наружные ограждающие конструкции зальных помещений в зданиях I степени огнестойкости должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,5 ч, в зданиях II и III степени огнестойкости - из несгораемых материалов с пределом огнестойкости не менее 0,25 ч или из трудносгораемых материалов с пределом огнестойкости не менее 0,5 ч, в зданиях IV степени огнестойкости - из трудносгораемых материалов с пределом огнестойкости не менее 0,25 ч.
3.134. Степень огнестойкости трибун любой вместимости открытых спортивных сооружений с использованием подтрибунного пространства при размещении в нем вспомогательных помещений на двух и более этажах следует принимать не ниже II; при одноэтажном размещении вспомогательных помещений в подтрибунном пространстве степень огнестойкости трибун открытых спортивных сооружений не нормируется.
Для несущих конструкций трибун при открытых спортивных сооружениях, не имеющих используемого подтрибунного пространства, с количеством рядов 20 и менее (независимо от общей вместимости), а также для трибун, размещаемых на земляном откосе, допускается применение сгораемых материалов. Несущие конструкции трибун с количеством рядов св. 20 должны быть из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.
3.135. В зданиях крытых спортивных сооружений несущие конструкции стационарных трибун вместимостью св. 600 зрителей должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,75 ч, а при вместимости от 300 до 600 зрителей - из несгораемых или трудносгораемых материалов с пределом огнестойкости не менее 0,75 ч. Предел огнестойкости несущих конструкций трансформируемых трибун (выдвижных и т.п.) независимо от их вместимости должен быть не менее 0,25 ч. Для несущих конструкций трибун вместимостью менее 300 зрителей допускается применение сгораемых материалов.
На временные зрительские места, устанавливаемые на площади пола арены при ее трансформации (партер), требования, изложенные выше, не распространяются.
3.136. Сиденья на трибунах любой вместимости на открытых и в крытых спортивных сооружениях допускается выполнять из сгораемых материалов (в том числе синтетических, не выделяющих при горении токсичных веществ).
Сгораемое покрытие пола эстрады должно быть подвергнуто глубокой пропитке антипиренами.
3.137. Помещения, располагаемые под трибунами крытых и открытых спортивных сооружений, должны отделяться от трибуны противопожарными преградами с проемами (дверями или люками) для выхода (входа) из подтрибунных помещений на трибуны или в зал, снабженными самозакрывающимися дверными полотнами с плотным притвором, которые могут выполняться из сгораемых материалов.
Расположение помещений, предназначаемых для хранения сгораемых материалов, под трибунами открытых спортивных сооружений IIIа, IIIб, IV, IVа и V степени огнестойкости не допускается.
3.138. В спортивных залах, залах крытых катков и залах ванн (с местами для зрителей или без них), а также в залах для подготовительных занятий бассейнов и огневых зонах крытых тиров (в том числе размещаемых под трибунами или встроенных в другие общественные здания), имеющих площадь, превышающую допустимую площадь этажа между противопожарными стенами, предусматриваемую требованиями СНиП 2.08.02-85, противопожарные стены следует предусматривать между зальными помещениями (в тирах - огневой зоной со стрелковой галереей) и другими помещениями. Помещения вестибюлей и фойе следует не реже чем через 75 м разделять вместо противопожарных стен светопрозрачными дымонепроницаемыми перегородками с самозакрывающимися дверными полотнами с плотным притвором.
3.139. Склады оружия, боеприпасов и оружейная мастерская должны отделяться от остальных помещений стенами из несгораемых материалов с дверями из трудносгораемых или несгораемых материалов. Предел огнестойкости стен и дверей должен быть не менее 0,75 ч.
При размещении тиров для пулевой стрельбы в подтрибунном пространстве открытых и крытых спортивных сооружений, склады боеприпасов должны быть вынесены за пределы подтрибунного пространства.
3.140. Оборудование автоматическими средствами водяного пожаротушения (спринклерными установками) следует предусматривать в помещениях:
эллингов;
складов и других помещениях площадью 100 м2 и более, предназначаемых для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, при их расположении:
под трибунами вместимостью 3000 и более зрителей при открытых спортивных сооружениях;
под трибунами крытых спортивных сооружений любой вместимости;
в зданиях крытых спортивных сооружений вместимостью 800 и более зрителей.
3.141. Материалы для обшивки (в том числе акустической) стен и потолков в зальных помещениях крытых спортивных сооружений, стрелковых галереях крытых и полуоткрытых тиров и огневых зонах крытых тиров следует принимать в зависимости от наличия и количества мест для зрителей согласно табл. 17.
Таблица 17
???????????????????????????????????????????????????????????????????????????
Число мест ? Материалы для обшивки
для зрителей ????????????????????????????????????????????????????????????
? потолков ? стен
????????????????????????????????????????????????????????????
? облицовка ? обрешетка ? облицовка ? обрешетка
? ? или каркас ? ? или каркас
???????????????????????????????????????????????????????????????????????????
Св. 600 ?Трудно- ?Несгораемые ?Трудно- ?Несгораемые
?сгораемые <*> ? ?сгораемые <*> ?
От 300 до 600 ? Трудносгораемые <*>
Менее 300 или ?Сгораемые ?Трудно- ?Сгораемые ?Трудно-
без зрителей ? ?сгораемые <*> ? ?сгораемые <*>
--------------------------------
<*> В том числе деревянные рейки, древесно-стружечные и древесно-волокнистые плиты, обработанные со всех сторон огнезащитными красками или лаками или подвергнутые глубокой пропитке антипиренами. Поверхности облицовки или обрешетки, вплотную прилегающие к облицовываемой поверхности или к заполняющим пространство между ними несгораемым или трудносгораемым материалам, допускается не подвергать огнезащитной обработке.
3.142. Места для зрителей на открытых и в крытых спортивных сооружениях должны быть разделены на блоки.
3.143. Уклон путей эвакуации по лестницам трибун открытых и крытых спортивных сооружений не должен превышать 1:1,6. Допускается увеличение уклона, но не более чем 1:1,4 при условии установки вдоль путей эвакуации по лестницам трибун поручней (или иных устройств, заменяющих их) на высоте не менее 0,9 м. При разнице отметок пола смежных рядов св. 0,55 м вдоль прохода каждого зрительского ряда должно устанавливаться ограждение высотой не менее 0,7 м, не мешающее видимости.
3.144. Расчет ширины путей эвакуации зрителей с трибун открытых спортивных сооружений в зависимости от степени огнестойкости трибун, вида пути эвакуации и с учетом расчетного числа зрителей, приходящихся на 1 м ширины пути эвакуации, следует производить согласно табл. 18.
Таблица 18
???????????????????????????????????????????????????????????????????????????
Степень ?Расчетное число зрителей на 1 м ширины пути эвакуации
огнестойкости трибун? с трибун открытых спортивных сооружений, чел.
???????????????????????????????????????????????????????
? Путь эвакуации
???????????????????????????????????????????????????????
? по лестницам проходов ?по проходу вдоль рядов трибун
? трибуны, ведущих ? или через люк при эвакуации
? ? в них из проходов трибуны,
? ? ведущих
???????????????????????????????????????????????????????
? вниз ? вверх ? вниз ? вверх
???????????????????????????????????????????????????????????????????????????
I и II ? 600 ? 825 ? 620 ? 1230
III, IIIа, IIIб и IV? 420 ? 580 ? 435 ? 860
V ? 300 ? 415 ? 310 ? 615
Общее число эвакуирующихся зрителей, приходящееся на 1 эвакуационный люк, как правило, не должно превышать 1500 чел. при I - II степени огнестойкости трибун.
При III степени огнестойкости трибун число эвакуирующихся зрителей, приведенное выше, должно быть уменьшено на 30%, а при более низких степенях огнестойкости - на 50%.
3.145. Пути эвакуации зрителей из зального помещения и из здания в целом должны обеспечивать эвакуацию за необходимое время, приведенное в табл. 19.
???????????????????????????????????????????????????????????????????????????
Степень огнестойкости? Необходимое время эвакуации, мин
здания ??????????????????????????????????????????????????????
? из зального помещения (t ) ? из здания
? нб.з ? в целом
???????????????????????????????????????? нб.зд
? до 5 ? 10 ? 20 ? 40 ?60 <**> ?
???????????????????????????????????????????????????????????????????????????
I и II ? 2 ? 3 ? 3,5 ? 4 ? 4,5 ? 6
III, IIIа, IIIб и IV ? 1,4 ? 2,1 ? 2,5 ? 2,8 ? 3,2 ? 4,2
V ? 1 ? 1,5 ? 1,8 ?Не проектируется? 3
--------------------------------
<*> За объем зального помещения следует принимать его строительный объем без строительного объема трибуны.
При промежуточных значениях объема (в пределах до 60 тыс. м3) необходимое время эвакуации из зального помещения
следует определять по интерполяции.
следует определять по интерполяции.При расположении эвакуационных выходов из зальных помещений (объемом 60 тыс. м3 и менее) выше отметки арены на половине и более высоты помещения необходимое время эвакуации
должно приниматься вдвое меньше указанного в таблице.
должно приниматься вдвое меньше указанного в таблице.<**> При объеме зального помещения W св. 60 тыс. м3 необходимое время эвакуации из него
следует принимать по формуле
, но не св. 6 мин.
следует принимать по формуле , но не св. 6 мин.Необходимое время эвакуации из здания
с таким зальным помещением не должно превышать 10 мин.
с таким зальным помещением не должно превышать 10 мин.Необходимое время эвакуации
, рассчитанное по формуле, должно уменьшаться на 35% при расположении эвакуационных выходов на половине высоты помещения и на 65% при их расположении на высоте, составляющей 0,8 высоты зального помещения. При промежуточных или меньших значениях необходимое время следует принимать по интерполяции, а при больших - по экстраполяции.
, рассчитанное по формуле, должно уменьшаться на 35% при расположении эвакуационных выходов на половине высоты помещения и на 65% при их расположении на высоте, составляющей 0,8 высоты зального помещения. При промежуточных или меньших значениях необходимое время следует принимать по интерполяции, а при больших - по экстраполяции.<***> Время эвакуации по незадымляемым лестничным клеткам в расчет времени эвакуации из здания
не принимается.
не принимается.3.146. Ширина путей эвакуации должна быть не менее:
1 м - горизонтальных проходов, пандусов и лестниц на трибунах крытых и открытых спортивных сооружений;
1,35 м - эвакуационных люков с трибун крытых спортивных сооружений;
1,5 м - эвакуационных люков с трибун открытых спортивных сооружений.
Поверхность покрытия на путях эвакуации зрителей не должна быть скользкой (в том числе на открытых сооружениях под влиянием дождя и снега).
При расчетной ширине проходов (лестниц) блоков зрительских мест или люков на трибунах открытых и крытых спортивных сооружений св. 2,5 м следует предусматривать разделительные поручни на высоте не менее 0,9 м. При расчетной ширине люка или лестницы до 2,5 м допускается устройство люков или лестниц шириной св. 2,5 м; при этом разделительные поручни не предусматриваются.
3.147. Число зрителей, эвакуирующихся через каждый выход (люк, дверь) из зального помещения должно быть не более 600.
3.148. Эвакуационные выходы из помещений для зрителей (кроме санитарных узлов и курительных) должны быть рассредоточены; при наличии только двух выходов из помещения (трибуны, партера) расстояние между ними должно быть не менее половины длины помещения.
3.149. На открытых и в крытых сооружениях путь эвакуации через люки должен быть горизонтальным или по пандусу (устройство лестниц не допускается).
3.150. Дверные проемы (в том числе и в люках) на пути эвакуации зрителей должны быть снабжены самозакрывающимися дверными полотнами с плотным притвором.
3.151. Во всех крытых спортивно-демонстрационных и спортивно-зрелищных сооружениях следует предусматривать оповещение о пожаре.
3.152. Хранение взрывоопасных и легковоспламеняющихся материалов следует предусматривать в отдельном здании не менее II степени огнестойкости.
4.1. Спортивные и физкультурно-оздоровительные сооружения должны оборудоваться системами хозяйственно-питьевого и противопожарного водопровода и канализации, присоединяемыми к наружным сетям населенного пункта.
При отсутствии в населенном пункте централизованного водоснабжения следует использовать местные источники, вода в которых удовлетворяет требованиям ГОСТ 2874-82.
В неканализированных районах следует предусматривать местные очистные сооружения, состав которых и степень очистки должны быть согласованы с местными органами санитарного надзора; для гребных баз сезонного действия допускается устройство резервуаров-накопителей канализационных стоков с последующим их опорожнением с помощью ассенизационных машин. Емкость резервуаров-накопителей определяется технико-экономическим расчетом.
На стартах горнолыжных трасс и у стартовых площадок трамплинов водоснабжение допускается предусматривать только для питьевых целей с доставкой воды в герметически закрытых сосудах.
Наружные санитарные узлы с выгребами допускаются:
при стрелковых галереях тиров, входящих в состав стрельбищ;
при отдельно стоящих открытых тирах;
при открытых плоскостных сооружениях (в том числе имеющих до 300 мест для зрителей);
у стартов спортивных горнолыжных трасс и у стартовых площадок трамплинов.
4.2. Вода для хозяйственно-питьевых и технологических нужд спортивных и физкультурно-оздоровительных сооружений должна удовлетворять требованиям ГОСТ 2874-82. Кроме того, следует предусматривать меры, обеспечивающие воде, подаваемой в ванны бассейнов, следующие дополнительные качества:
а) цветность не более 5°;
б) содержание взвешенных веществ:
в открытых ваннах - не более 2 мг/л;
в крытых ваннах - не более 1 мг/л;
в) прозрачность (по кресту) - на всю глубину ванны.
Для полива открытых плоскостных сооружений и территории, а также для создания льда сезонных катков допускается использование источников воды непитьевого качества, отвечающих требованиям ГОСТ 17.1.3.07-82.
4.3. Горячее водоснабжение следует предусматривать для обеспечения хозяйственно-бытовых и технологических нужд спортивных сооружений.
Централизованное горячее водоснабжение гребных баз сезонного действия, как правило, не предусматривается; в этом случае для приготовления горячей воды на нужды буфета должны предусматриваться электрические водонагреватели.
На лыжных базах, не используемых в летнее время для других видов спорта, при индивидуальных котельных допускается подачу горячей воды предусматривать только в отопительный сезон.
4.4. Горячая вода для хозяйственно-бытовых нужд должна соответствовать требованиям ГОСТ 2874-82. Подводку горячей воды следует предусматривать к душевым, кабинету врача, комнатам медицинской сестры и для оказания первой медицинской помощи, а также к массажным, бытовым помещениям для рабочих, раздевальням для занимающихся, комнатам инструкторского и тренерского состава, лаборатории анализа воды в ваннах бассейнов, помещениям для уборочного инвентаря, а также к другим помещениям в соответствии с технологическим заданием. На технологические нужды горячая вода должна подаваться для заполнения и пополнения ванн бассейнов, подготовки поверхности льда катков, для буфетов, для ускорения таяния льда в каналах у охлаждающей плиты демонстрационных крытых катков (в ночное время) и в приямках для ледяной стружки в помещениях для стоянки машин по уходу за льдом.
4.5. Устройство внутреннего хозяйственно-питьевого и противопожарного водопровода и нормы расхода воды в сутки и часы максимального водопотребления, а также устройство канализации должно отвечать требованиям СНиП 2.04.01-85 с дополнительным учетом норм водопотребления согласно табл. 20. При подсчете суточного и максимального часового расхода следует учитывать количество и продолжительность смен.
Таблица 20
???????????????????????????????????????????????????????????????????????????
Потребители ? Норма расхода воды потребителями, л
?????????????????????????????????????????
? в сутки ? в час наибольшего
? наибольшего ? водопотребления
?водопотребления. ???????????????????????
? Общая (горячая ? общая ? холодная
? и холодная) ? (горячая ?
? ?и холодная)?
???????????????????????????????????????????????????????????????????????????
1. Занимающиеся и инструкторско- ? ? ?
тренерский состав (с учетом приема? ? ?
душа) на 1 чел.: ? ? ?
в бассейнах (в том числе ? 100 ? 9 ? 4
для оздоровительного плавания ? ? ?
и обучения неумеющих плавать) ? ? ?
в остальных спортивных ? 50 ? 4,5 ? 2
сооружениях ? ? ?
2. Занимающиеся в тирах и гребных ? 15 ? 3 ? 1
базах без душевых, сооружениях ? ? ?
для физкультурно-оздоровительных ? ? ?
занятий (кроме бассейнов) и ? ? ?
посетители массового катания ? ? ?
на коньках и лыжах на 1 чел. ? ? ?
3. Питьевые нужды на стартах ? 0,5 ? - ? 0,5
горнолыжных трасс и трамплинов ? ? ?
для прыжков на лыжах (см. п. 4.1) ? ? ?
на 1 чел. ? ? ?
4. Ванны бассейнов: ? Из расчета 10% ? - ? -
пополнение ванны при ?объема воды ванны? ?
рециркуляции <*> ? ? ?
при непрерывном протоке ? Исходя из полного водообмена в
? соответствии с требованиями п. 4.16
5. Поливка открытых сооружений ? ? ?
на 1 м2 поверхности: ? ? ?
покрытий открытых плоскостных ? 1,5 ? - ? -
сооружений (кроме травяных ? ? ?
и синтетических) ? ? ?
травяных покрытий ? 3 ? - ? -
синтетических покрытий ? 0,5 ? - ? -
питомника для выращивания дерна? 4 - 6 ? - ? -
искусственных покрытий полотна ? 0,26 - 0,5 ? - ? -
трамплинов для прыжков на лыжах ? ? ?
6. Мытье трибун при открытых ? 1 ? - ? -
спортивных сооружениях <**> ? ? ?
на 1 м2 поверхности ? ? ?
7. Создание ледяного покрытия ? ? ?
катков на 1 м2 поверхности: ? ? ?
первоначальная заливка площади,? 50 ? - ? -
отведенной под каток ? ? ?
наращивание слоя льда ? 20 ? - ? -
до расчетной толщины ? ? ?
подготовка поверхности катка ? 0,5 ? - ? -
--------------------------------
Примечание. Нормы водопотребления в буфетах и медицинским персоналом следует принимать согласно СНиП 2.04.01-85. При этом медицинский персонал приравнивается к обслуживающему персоналу общественных зданий.
Для помещений, защищаемых спринклерными установками, предусмотренными требованиями п. 3.140, интенсивность орошения следует принимать 0,08 л/с на 1 м2 исходя из расчета одновременного орошения площади до 120 м2 при продолжительности работы системы 30 мин.
4.6. Расчетный расход воды на наружное пожаротушение через гидранты для зданий крытых спортивных сооружений следует принимать в соответствии с требованиями СНиП на проектирование наружных сетей и сооружений водоснабжения, а для трибун при открытых спортивных сооружениях:
15 л/с - при вместимости трибун от 5 до 10 тыс. зрителей;
20 л/с - при вместимости трибун св. 10 до 20 тыс. зрителей;
25 л/с - при вместимости трибун св. 20 тыс. зрителей.
4.7. Расходы горячей воды следует определять согласно требованиям СНиП 2.04.01-85 с учетом расходов, приведенных в табл. 21.
Таблица 21
???????????????????????????????????????????????????????????????????????????
Потребители ? Единица ? Нормы расхода горячей воды, л
?измерения????????????????????????????????
? ? в сутки ? в час
? ? наибольшего ? наибольшего
? ?водопотребления?водопотребления
???????????????????????????????????????????????????????????????????????????
1. Занимающиеся в сооружениях ? ? ?
с душевыми для них: ? ? ?
в открытых и крытых бассейнах ? 1 чел. ? 60 ? 5
(в том числе для оздоровительного? ? ?
плавания и обучения неумеющих ? ? ?
плавать) ? ? ?
в остальных открытых и крытых ? то же ? 30 ? 2,5
сооружениях ? ? ?
2. Занимающиеся в детских группах? ? ?
до 14 лет: ? ? ?
в крытых сооружениях ? " ? 20 ? 2
на открытых сооружениях ? " ? 30 ? 2,5
3. Подготовка поверхности льда ? 1 м2 ? 0,8 ? -
крытых и открытых катков с ? ? ?
искусственным льдом ? ? ?
Примечание. Нормы расхода горячей воды остальными потребителями следует принимать согласно СНиП 2.04.01-85.
4.8. В санитарных узлах и душевых с количеством приборов свыше двух (унитазов и писсуаров или душевых поддонов соответственно) и на обходных дорожках ванн крытых и открытых бассейнов следует предусматривать устройство трапов и установку поливочных кранов диаметром 20 мм с подводкой холодной и горячей воды. Поливочные краны для открытых ванн следует устанавливать в отапливаемых помещениях.
4.9. Поливочные краны диаметром 50 мм с подводкой холодной и горячей воды должны устанавливаться в отапливаемом помещении и располагаться:
у ближайших выходов на лед сезонных катков для заправки горячей водой автоцистерн или иных машин по уходу за льдом;
в помещении для машин по уходу за льдом;
вокруг ледяного поля для создания льда в крытых катках исходя из радиуса обслуживания не св. 30 м.
4.10. Наружную сеть поливочного водопровода для открытых плоскостных сооружений, используемых в летнее время, а также для полива территории спортивных сооружений и питомника для выращивания дерна следует укладывать на глубину до 0,5 м с уклоном в сторону выпуска воды (для отключения сети на зимний период).
К открытым плоскостным сооружениям, используемым в зимнее время под заливку сезонных катков, а также к открытым каткам с искусственным льдом должна предусматриваться подводка незамерзающей водопроводной сети с установкой на ней пожарных гидрантов.
Поливочные краны диаметром 25 мм должны размещаться исходя из радиуса обслуживания не более 30 м, гидранты - 50 м.
На гребных базах на площадках для наладки и осмотра лодок (как правило, у каждых ворот эллингов) следует предусматривать установку поливочных кранов диаметром 25 мм, используемых только в летнее время.
По верху трибун открытых спортивных сооружений, имеющих 20 рядов и более, следует дополнительно предусматривать устройство поливочной сети (опорожняемой на зимний период) для мытья трибун с установкой кранов диаметром 25 мм на расстоянии не св. 50 м друг от друга.
4.11. Полив искусственных покрытий трамплинов для прыжков на лыжах следует осуществлять из поливочных кранов, устанавливаемых через 20 м на водопроводной сети, прокладываемой вдоль полотна горы разгона и горы приземления. В нижней точке сети должны предусматриваться спускные устройства для опорожнения ее на зимний период.
4.12. На территории комплексов открытых плоскостных сооружений следует предусматривать установку питьевых фонтанчиков или питьевых автоматов исходя из радиуса обслуживания не св. 75 м. У открытых и крытых ванн бассейнов допускается устраивать питьевые фонтанчики для занимающихся, устанавливаемые в пределах обходной дорожки.
4.13. Подача воды в ванны бассейнов может осуществляться через отверстия в стенках и дне ванн, расположение которых должно обеспечивать равномерное распределение ее по всему объему для поддержания постоянства ее температуры и бактерицидных качеств.
Скорость выхода воды из подающих отверстий следует принимать 2 - 3 м/с.
4.14. Расчетную температуру воды в ваннах бассейнов следует принимать согласно табл. 22.
???????????????????????????????????????????????????????????????????????????
Назначение ванны ? Расчетная температура воды в ваннах, °C
??????????????????????????????????????????
? открытых ? крытых
?????????????????????????????
? летом ? зимой ?
???????????????????????????????????????????????????????????????????????????
1. Спортивное плавание, водное ? 27 <*> ? 28 ? 26 <*>
поло, оздоровительное плавание, ? ? ?
купание и игры в воде ? ? ?
2. Прыжки в воду ? 29 ? - ? 28
3. Обучение неумеющих плавать ? 29 ? - ? 29
--------------------------------
<*> В бассейнах с трибунами для зрителей на время проведения соревнований следует предусматривать снижение температуры воды в ванне на 2 °C.
Температура воды, подаваемой в ванны, не должна превышать 35 °C.
4.15. Продолжительность наполнения ванн бассейнов не должна превышать 24 ч.
4.16. Водообмен в ваннах бассейнов следует предусматривать с рециркуляцией воды (многократное использование с очисткой, дезинфекцией и одновременным пополнением убыли свежей водопроводной водой в пределах до 10% объема воды в ванне) или с непрерывным протоком свежей воды (разовое использование с дезинфекцией). При этом продолжительность полной смены воды (водообмена) в ваннах для обучения не умеющих плавать детей 7 - 14 лет должна приниматься не св. 8 ч, а в остальных ваннах - не св. 12 ч.
Выбор метода водообмена определяется технико-экономическим расчетом.
Проходные ножные души следует предусматривать с непрерывным протоком свежей воды.
4.17. Очистку технологической воды ванн бассейнов следует предусматривать фильтрами с предварительной коагуляцией в соответствии с требованиями СНиП 2.04.01-85.
Перед очистными сооружениями следует устанавливать сетчатые фильтры (волосоуловители).
Водоочистные сооружения в бассейнах следует предусматривать раздельно для каждой ванны или для группы ванн одинакового назначения и возраста занимающихся в них.
4.18. Дезинфекция воды, подаваемой в ванны, должна производиться препаратами хлора или брома, обладающими высоким бактерицидным эффектом и обеспечивающими остаточное бактерицидное последействие. В качестве дезинфицирующих веществ допускается применять газообразный хлор, двутретьосновную соль гипохлорита кальция ДТСГК, гипохлорит лития, натриевую соль дихлоризоциануровой кислоты ДХЦК, гипохлорит натрия марки А, дибромантин. Дезинфекция физическими методами допускается только в сочетании с химическими.
Раствор дезинфицирующих реагентов должен вводиться в трубопровод рециркуляционной системы перед сетчатыми фильтрами, а при непрерывном протоке - перед впуском воды в ванну.
Количество дезинфицирующего раствора, вводимого в воду, следует принимать из расчета поддержания постоянной концентрации в ванне бассейна 0,2 - 0,3, но не св. 0,5 г/м3 остаточного хлора или 0,7 - 1,5 г/м3 брома. При интенсивной дневной нагрузке допускается повышение содержания остаточного хлора в ночное время до 1,5 г/м3, брома - 2 г/м3 с обязательным снижением до уровня, приведенного выше, к началу пользования ванной. При содержании хлора и брома выше допустимого уровня допускается нейтрализация 1%-ным раствором гипосульфита натрия.
Склады для хранения реагентов должны рассчитываться на месячное потребление.
4.19. На технологических трубопроводах в бассейнах следует предусматривать установку:
расходомеров, показывающих количество воды, подаваемой в ванну;
расходомеров, показывающих количество свежей водопроводной воды, поступающей в рециркуляционную систему;
датчиков для дистанционных замеров температуры холодной и горячей воды, а также циркуляционной воды, поступающей в ванну;
контрольных кранов (для отбора проб) на вводе в ванну, а также до и после фильтров.
4.20. Во всех ваннах, оснащенных устройствами для прыжков, на поверхности воды под ними следует предусматривать создание искусственной ряби.
В ваннах для прыжков в воду и в глубокой части универсальных ванн (предназначаемых для прыжков), под десятиметровой платформой вышки и одним из трехметровых трамплинов допускается предусматривать устройство водовоздушной "подушки".
4.21. Отвод воды из ванн бассейнов на рециркуляцию должен предусматриваться через отверстия в дне, располагаемые в глубокой и мелкой частях ванн. Расчетную скорость входа воды в отводящие отверстия, перекрытые решетками, следует принимать 0,4 - 0,5 м/с.
4.22. Сброс воды из переливных желобов ванн, от проходных ножных душей, с обходных дорожек и от промывки при чистке стенок и дна ванн бассейнов следует предусматривать в бытовую канализацию. Вода от питьевых фонтанчиков или питьевых автоматов, от опорожнения ванн, от промывки фильтров, а также от таяния льда и снежной стружки в крытых катках должна удаляться в дождевую канализацию.
В отдельных случаях по согласованию с местными органами водопроводно-канализационного хозяйства допускается сброс воды при опорожнении ванн и от промывки фильтров в бытовую канализацию.
Воду из переливных желобов ванн бассейнов при технико-экономическом обосновании допускается включать в общую рециркуляционную систему с соответствующим уменьшением объема свежей воды, подаваемой в ванну для ее пополнения.
Вода от питьевых фонтанчиков или питьевых автоматов и от таяния льда и снежной стружки при отсутствии наружной дождевой канализации должна удаляться в бытовую канализацию.
4.23. Продолжительность стока воды при опорожнении ванн бассейнов объемом 600 м3 и менее следует принимать не св. 12 ч, а при объеме воды более 600 м3 - не св. 24 ч.
4.24. Присоединение канализационных трубопроводов к ваннам бассейнов должно исключать возможность обратного попадания стока и запаха из канализации в ванны.
4.25. Выпуски, отводящие воду из переливных желобов ванн и проходных ножных душей бассейнов, должны иметь воздушные разрывы перед гидравлическим затвором.
4.26. Отвод воды с поверхности открытых плоскостных спортивных сооружений (см. п. 3.5) и с трибун при них следует предусматривать в сеть дождевой канализации.
4.27. Расстановка канализационных колодцев и кранов поливочного водопровода на территории комплексов открытых плоскостных сооружений должна предусматривать возможность присоединения к ним дополнительных перевозных санитарных узлов для участников и зрителей массовых мероприятий.
4.28. В санитарных узлах для занимающихся и зрителей следует устанавливать напольные керамические унитазы или напольные чаши со смывным краном.
5.1. Расчетную температуру и кратность обмена воздуха в помещениях для физкультурно-оздоровительных занятий и в спортивных сооружениях следует принимать согласно табл. 23.
???????????????????????????????????????????????????????????????????????????
Помещение ? Расчетная температура ? Кратность обмена воздуха
? воздуха, °C ? в 1 ч
? ????????????????????????????
? ? приток ? вытяжка
???????????????????????????????????????????????????????????????????????????
1. Спортивные залы ?18 <*> в холодный период ?\
с местами для св. 800?года при относительной ?|
зрителей, крытые ?влажности 30 - 45% и ?|
катки с местами ?расчетной температуре ?|
для зрителей ?наружного воздуха по ?|
?параметрам Б; не выше 26 ?|
?(на катках - не выше 25) ?|
?в теплый период года при ?|
?относительной влажности ?|
?не более 60% (на катках -?|
?не более 55%) и расчетной?|
?температуре наружного ?|
?воздуха по параметрам Б ?| По расчету, но не менее
2. Спортивные залы ?18 <*> в холодный период ?| 80 м3/ч наружного
с местами для 800 ?года. Не более чем на ? > воздуха на одного
и менее зрителей ?3 °C выше расчетной ?| занимающегося и не менее
?температуры наружного ?| 20 м3/ч на одного
?воздуха по параметрам А ?| зрителя
?в теплый период года ?|
?(для IV климатического ?|
?района - по п. 1 ?|
?настоящей таблицы) ?|
3. Залы ванн бассей- ?На 1 - 2° выше ?|
нов (в том числе для ?температуры воды в ванне,?|
оздоровительного ?приведенной в табл. 22 ?|
плавания и обучения ? ?|
неумеющих плавать) с ? ?|
местами для зрителей ? ?|
или без них <**> ? ?/
? ?
4. Спортивные залы ? 15 <*> ?\
без мест для зрителей? ?|
5. Крытые катки без ? 14 <*> ?|
мест для зрителей ? ?|
6. Залы для ? 18 <*> ?|
подготовительных ? ?| По расчету, но не менее
занятий в бассейнах, ? ? > 80 м3/ч на одного
хореографические ? ?| занимающегося
классы и залы гребных? ?|
бассейнов ? ?|
7. Помещения для ? 18 ?|
физкультурно-оздоро- ? ?|
вительных занятий ? ?/
8. Помещения для ? 16 ? 2 ?3 (в мастерской
индивидуальной ? ? ?местные отсо-
силовой или акроба- ? ? ?сы - по заданию
тической подготовки, ? ? ?на проектиро-
для индивидуальной ? ? ?вание)
разминки перед ? ? ?
соревнованиями в ? ? ?
демонстрационных ? ? ?
залах для легкой ? ? ?
атлетики, мастерские,? ? ?
насосно- ? ? ?
фильтровальная ? ? ?
9. Стрелковые галереи? \ ?Из расчета ?600 и 1200 м3/ч
и огневые зоны крытых? | ?компенсации?на одно стрел-
тиров ? | ?вытяжки ?ковое место при
10. Стрелковые ? > 18 <*> ? ?стрельбе из
галереи полуоткрытых ? | ? ?малокалиберного
тиров (при наличии ? | ? ?и крупнокали-
стены с бойницами) ? / ? ?берного оружия
? ? ?соответственно
11. Вестибюли-грелки ? 16 ?20 м3/ч ? -
катков и лыжных баз ? ?на одного ?
для массового катания? ?посетителя ?
12. Вестибюли ? 20 ? 2 ? -
для занимающихся ? ? ?
в бассейнах ? ? ?
13. Гардеробная ? 16 ? - ? 2
верхней и домашней ? ? ?
одежды (для занимаю- ? ? ?
щихся в зрителей) ? ? ?
14. Раздевальни ? 25 ?По балансу ?2 (из душевых)
(в том числе при ? ?с учетом ?
массажных и банях ? ?душевых ?
сухого жара) ? ? ?
15. Душевые ? 25 ? 5 ? 10
16. Массажные ? 22 ? 4 ? 5
17. Камера бани ? 120 <***> ? - ?5 (периодичес-
сухого жара ? ? ?кого действия
? ? ?при отсутствии
? ? ?людей)
18. Учебные классы, ? 18 ? 3 ? 2
методические каби- ? ? ?
неты, помещения для ? ? ?
отдыха занимающихся ? ? ?
(кроме бассейнов), ? ? ?
стрелковые кабинеты, ? ? ?
комнаты инструкторс- ? ? ?
кого и тренерского ? ? ?
состава, для судей, ? ? ?
прессы, администра- ? ? ?
тивного и инженерно- ? ? ?
технического состава ? ? ?
19. Помещения для ? 22 ? 3 ? 3
отдыха занимающихся ? ? ?
в бассейнах ? ? ?
20. Санитарные узлы: ? ? ?
общего пользо- ? 16 ? - ?100 м3/ч на
вания (для зрителей) ? ? ?1 унитаз или
? ? ?писсуар
для занимающихся ? 20 ? - ?50 м3/ч на
(при раздевальнях) ? ? ?1 унитаз или
? ? ?писсуар
индивидуального ? 16 ? - ?25 м3/ч на
пользования ? ? ?1 унитаз
21. Умывальные при ? 16 ? - ?За счет
санитарных узлах ? ? ?санитарных
общего пользования ? ? ?узлов
22. Инвентарные ? 15 ? - ? 1
при залах ? ? ?
23. Помещение ? 10 ?По балансу ?10 (1/3 из
для стоянки машин ? ?из зритель-?верхней и 2/3
по уходу за льдом ? ?ного зала ?из нижней зоны)
(с приямком ? ? ?
для сброса и растопки? ? ?
снежной стружки) ? ? ?
24. "Боксы" - помеще-? 18 ? 2 ?3 (в лаборато-
ния в тирах для пере-? ? ?рии местные
одевания и хранения ? ? ?отсосы - по
оружия и боеприпасов ? ? ?заданию на
для отдельных команд ? ? ?проектирование)
(без душевых), ? ? ?
бытовые помещения ? ? ?
для рабочих, охраны ? ? ?
общественного ? ? ?
порядка, спасателей, ? ? ?
лаборатория для ? ? ?
химического и ? ? ?
бактериологического ? ? ?
анализа в бассейнах ? ? ?
25. Помещение ? \ / ? - ? 2
пожарного поста, ? | | ? ?
для чистки оружия ? | | ? ?
26. Помещение для ? | | ? 2 ? 2
ожидания в тирах ? > 18 < ? ?
27. Помещение охраны ? | | ? - ? 1
в тирах, дежурного ? | | ? ?
администратора на ? | | ? ?
лыжных базах для ? | | ? ?
массового катания ? / \ ? ?
28. Кладовые и ? ? ?
складские помещения: ? ? ?
с постоянным ? 16 ? - ? 2
пребыванием ? ? ?
обслуживающего ? ? ?
персонала ? ? ?
с кратковременным? 10 ? - ? 1
пребыванием ? ? ?
обслуживающего ? ? ?
персонала ? ? ?
29. Помещение для ? 16 ? - ? 1
получения и сдачи лыж? ? ?
30. Помещение для ? - ? - ? 0,5
хранения лодок ? ? ?
(эллинг) ? ? ?
31. Помещение для ? 16 ? 4 ? 5
холодильных машин ? ? ?
32. Хлораторные ? 16 ? 10 ? 12
в бассейнах ? ? ?
33. Склады: ? ? ?
реагентов, ? 10 ? - ? 2
хозяйственных ? ? ?
химикатов и красок ? ? ?
оружия ? 16 ? - ? 2
боеприпасов ? 5 ? - ? 1
хлора ? 5 ? 10 ? 12
34. Помещение для ? 16 ? 3 ? 3
приготовления ? ? ?
дезинфицирующих ? ? ?
растворов (в том ? ? ?
числе дибромантина) ? ? ?
35. Хлораторные ? 16 ? 2 ? 2
с применением ? ? ?
электролизных ? ? ?
установок напорного ? ? ?
типа (с электролизом ? ? ?
циркуляционной воды) ? ? ?
36. Помещение для ? 18 ? 2 ? 3
хранения и выдачи ? ? ?
напрокат ботинок ? ? ?
с коньками и лыжных ? ? ?
ботинок ? ? ?
37. Помещения для ? 22 ? 2 ? 3
сушки спортивной ? ? ?
одежды ? ? ?
--------------------------------
<*> В нерабочее время в этих помещениях следует предусматривать снижение температуры воздуха в пределах до 5 °C с учетом восстановления нормируемой температуры воздуха к началу рабочего времени. Выбор системы отопления в этих помещениях (воздушное, водяное и др.) определяется технико-экономическим обоснованием.
<**> Решение системы воздухообмена в залах ванн бассейнов должно исключать образование застойных зон при преобладании вытяжки над притоком в объеме не более 0,5 кратного обмена воздуха в час. Расчетная температура в зоне нахождения зрителей может быть снижена до 20 °C.
Примечания. 1. В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена следует принимать по требованиям соответствующих норм.
2. Расчетное число зрителей в зале при проектировании систем вентиляции следует принимать исходя из 100%-ного заполнения зрительских мест.
3. Расчетная температура воздуха приведена в таблице (кроме пп. 1 и 2) для рабочего времени в холодный период года; в теплый период года температура в помещениях не должна выходить за пределы допустимой в соответствии с требованиями действующей главы СНиП по проектированию отопления, вентиляции и кондиционирования воздуха.
4. В период, когда спортивные залы или крытые катки с местами для зрителей (см. пп. 1 и 2) используются для учебно-тренировочных занятий (без присутствия зрителей), расчетная температура воздуха в них (в холодный период года) должна приниматься как для спортивных залов и крытых катков без мест для зрителей (см. пп. 4 и 5).
5. В спортивных залах и крытых катках с местами для зрителей (пп. 1 и 2) расчетная температура воздуха, приведенная в настоящей таблице для холодного периода года, может быть выдержана только в зоне размещения мест для зрителей, а в зоне нахождения занимающихся (соревнующихся) температура может принимался такой, какая предусмотрена в пп. 4 и 5 для спортивных залов и крытых катков без мест для зрителей соответственно.
6. При проектировании спортивных залов, предназначаемых и для проведения в них физкультурно-оздоровительных занятий, расчетная температура в них должна приниматься, как и для спортивных залов.
5.2. Подвижность воздуха в зонах нахождения занимающихся не должна превышать:
0,2 м/с - в залах ванн бассейнов (в том числе для оздоровительного плавания и обучения неумеющих плавать);
0,3 м/с - в спортивных залах для борьбы, настольного тенниса, в крытых катках и в залах гребных бассейнов;
0,5 м/с - в остальных спортивных залах, залах для подготовительных занятий в бассейнах и помещениях для физкультурно-оздоровительных занятий.
5.3. Относительную влажность воздуха следует принимать:
30 - 60% - в спортивных залах без мест для зрителей, помещениях для физкультурно-оздоровительных занятий и залах для подготовительных занятий в бассейнах;
50 - 65% - в залах ванн бассейнов (в том числе гребных).
Нижние пределы относительной влажности приведены для холодного периода года при температурах, указанных в табл. 23.
При теплотехническом расчете ограждающих конструкций залов ванн бассейнов относительную влажность следует принимать 67%, а температуру - плюс 27 °C.
При применении клеедеревянных конструкций в зоне их расположения должна круглосуточно и круглогодично обеспечиваться относительная влажность не менее 45%, а температура не должна превышать плюс 35 °C.
5.4. Расчет воздухообмена в универсальных залах крытых катков с искусственным льдом с местами для зрителей должен производиться для следующих эксплуатационных режимов:
при функционировании льда и мест для зрителей;
при функционировании мест для зрителей без использования льда;
при функционировании льда без использования мест для зрителей.
В спортивных залах без искусственного льда и в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует производить для двух режимов - со зрителями и без них.
5.5. Нагревательные приборы и трубопроводы в спортивных залах, помещениях для физкультурно-оздоровительных занятий, залах для подготовительных занятий и залах бассейнов (в том числе для оздоровительного плавания и обучения неумеющих плавать) не должны выступать из плоскости стен на высоту до 2 м от пола. Кроме того, во всех помещениях для пребывания людей с обнаженным телом размещение нагревательных приборов и трубопроводов отопления должно исключать возможность получения ожогов. В помещениях с влажным и мокрым режимами устройство ниш в наружных стенах для размещения нагревательных приборов не допускается.
5.6. В огневых зонах крытых тиров в качестве нагревательных приборов следует применять гладкие трубы, размещая их вдоль нижней части боковых стен.
5.7. Самостоятельные системы приточной и вытяжной вентиляции следует предусматривать для:
спортивных залов, залов для подготовительных занятий в бассейнах и помещений для физкультурно-оздоровительных занятий;
залов ванн бассейнов (в том числе для оздоровительного плавания и обучения неумеющих плавать) и залов гребных бассейнов;
душевых, раздевальных для занимающихся, массажных и помещений для отдыха занимающихся в бассейнах;
служебных помещений для административного и инженерно-технического персонала, инструкторско-тренерского состава, бытовых помещений для рабочих;
стрелковых галерей с огневыми зонами крытых тиров и стрелковых галерей полуоткрытых тиров, имеющих стенку с бойницами;
хлораторных и складов хлора;
технических помещений (насосно-фильтровальных, бойлерных и др.).
В помещениях для физкультурно-оздоровительных занятий, встроенных в жилые дома, допускается естественная вентиляция с неорганизованным притоком.
Систему вытяжной вентиляции из санитарных узлов и курительных допускается объединять с системой вытяжной вентиляции из душевых.
Удаление воздуха из зальных помещений, за исключением залов ванн бассейнов, следует, как правило, предусматривать вытяжными системами с естественным побуждением.
В малых населенных пунктах, жилых районах и в сельской местности спортивные залы без мест для зрителей или при их числе не более 100 допускается проектировать с естественной приточно-вытяжной вентиляцией с обеспечением однократного воздухообмена в час.
5.8. В системах воздушного отопления зальных помещений, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха. При этом объем подаваемого наружного воздуха не должен быть менее указанного в табл. 23.
5.9. В спортивных залах с местами для св. 800 зрителей и крытых катках с местами для зрителей следует предусматривать самостоятельные системы воздухораспределения для зоны размещения мест для зрителей и для зоны нахождения занимающихся (соревнующихся).
5.10. Организация воздухообмена в крытых и полуоткрытых тирах должна предусматривать подачу приточного воздуха в верхнюю зону стрелковой галереи со стороны торцовой стены (позади стрелковых мест) по всей ее ширине. Удаление воздуха в крытых тирах следует предусматривать под потолком огневой зоны (в 4 - 6 м впереди линии огня) в объеме 2/3 общего количества удаляемого воздуха и из нижней зоны (с расположением вытяжных отверстий с обеих боковых сторон в 2 м от линии огня) в объеме 1/3. В полуоткрытых тирах при наличии стены, отделяющей стрелковые места от огневой зоны, удаление воздуха следует предусматривать из верхней и нижней зон непосредственно у стены. При устройстве промежуточных огневых рубежей вытяжка должна предусматриваться перед каждой линией огня в отдельности с обеспечением возможности переключения зон вытяжки.
ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа. |
5.13. Вентиляцию помещений хлораторных и складов хлора следует предусматривать периодического действия. Удаление воздуха надлежит осуществлять из двух зон: верхней в объеме 1/3 и нижней - 2/3 общего объема вытяжки.
Вентиляционные агрегаты необходимо размещать вне этих помещений. Управление агрегатами следует осуществлять дистанционно от пусковых устройств, устанавливаемых непосредственно у входа в помещения.
5.14. Холодопроизводительность холодильных станций крытых катков с искусственным льдом следует принимать по летним нагрузкам с учетом параметров внутреннего воздуха, приведенных в табл. 23.
Температуру поверхности льда для расчета следует принимать минус 8 °C при толщине льда 50 мм. Разность температур поверхности льда в любых точках не должна превышать 0,5 °C.
6.1. Искусственное освещение следует предусматривать на открытых катках с искусственным льдом, сезонных катках для скоростного бега и фигурного катания на коньках, хоккея, хоккея с мячом и массового катания на коньках, в бассейнах с открытыми ваннами круглогодичного действия, а также во всех помещениях и на участках территории спортивных и физкультурно-оздоровительных сооружений, предназначаемых для прохода людей и движения транспорта. На других открытых сооружениях искусственное освещение предусматривается, как правило, при наличии трибун.
6.2. Уровень освещенности спортивных сооружений для отдельных видов спорта, а также специализированных помещений и устройств в них следует принимать согласно ВСН 1-73, утвержденных Госкомспортом СССР, а территории участков спортивных сооружений и комплексов - согласно СНиП II-4-79.
На спортивных аренах для футбола, хоккея с мячом и легкой атлетики (с дорожкой для бега по кругу длиной 400 м) с трибунами вместимостью св. 40 тыс. зрителей, в демонстрационных залах и крытых катках с количеством зрительских мест св. 5 тыс., в крытых бассейнах, имеющих трибуны св. 3 тыс. зрителей, а также в других случаях (определенных в задании на проектирование), когда с демонстрационного спортивного сооружения предусматриваются передачи цветного телевидения, осветительные установки должны обеспечивать уровень освещенности согласно табл. 24. Проектирование этих установок должно осуществляться по заданиям на проектирование, подготовленным местными органами Гостелерадио СССР и согласованным с Гостелерадио СССР. Осветительные установки, необходимые для обеспечения освещенности, требуемой при передачах цветного телевидения, должны проектироваться, как правило, стационарными. По согласованию с местными органами Гостелерадио СССР допускаются полустационарные осветительные установки; в этих случаях должны быть предусмотрены электрическое подключение их, а также специальные элементы крепления установок на время ведения телевизионных передач.
???????????????????????????????????????????????????????????????????????????
Освещаемый объект ? Наименьшая ? Плоскость или зона, в которой
?освещенность <1>, ? нормируется освещенность
? лк ?
???????????????????????????????????????????????????????????????????????????
1. Спортивная арена ? 1000 ?Вертикальная по продольной и
? ?поперечной оси арены на высоте 1 м.
? ?Горизонтальная <2> на уровне
? ?поверхности арены
? ?телевизионной камеры на высоте 1 м
--------------------------------
<1> Коэффициент запаса осветительных установок следует принимать 1,2. Источники света должны иметь сплошной или близкий к сплошному спектр излучения с цветовой температурой, как правило, 6400 К.
ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа. |
<3> Неравномерность освещенности трибуны (с плавным переходом от одного уровня к другому) допускается не св. 1.3 (в сторону снижения от приведенного в таблице).
<4> Освещенность зон показа зрителей крупным планом должна быть увеличена до 750 лк. Эти зоны определяются заданием на проектирование, но не должны превышать 20% площади трибуны.
Уровень средней горизонтальной освещенности на поверхности льда сезонных катков для массового катания (в том числе для обучающихся катанию) следует принимать не менее 10 лк.
Коэффициент неравномерности электрического освещения трасс для катания на лыжах по равнинной местности следует принимать не менее 0,04; трасс лыжных гонок - не менее 0,1; трасс для горных видов лыжного спорта - не менее 0,2; открытых плоскостных спортивных сооружений для спортивных игр и мест для легкоатлетических прыжков, а также трамплинов для прыжков на лыжах - не менее 0,33; стрелковых мишеней - не менее 0,5.
6.3. Уровень средней горизонтальной освещенности трибун спортивных сооружений следует принимать 50 лк в крытых сооружениях, а при открытых сооружениях - не менее 10% уровня освещенности, предусмотренной в ВСН 1-73 для сооружений по соответствующим видам спорта и с учетом вместимости трибун.
6.4. Уровень минимальной горизонтальной освещенности залов и открытых площадок для подготовительных занятий в бассейнах следует принимать на поверхности пола зала и поверхности площадки 150 и 50 лк соответственно.
Уровень минимальной горизонтальной освещенности помещений и открытых плоскостных сооружений для физкультурно-оздоровительных занятий следует принимать на поверхности пола помещений и поверхности открытых плоскостных сооружений 150 и 50 лк соответственно.
6.5. Для освещения спортивных и физкультурно-оздоровительных сооружений следует применять, как правило, газоразрядные лампы; при этом коэффициент пульсации следует принимать согласно табл. 25.
Таблица 25
???????????????????????????????????????????????????????????????????????????
Вид спорта, для которого предназначается сооружение ?Максимально допустимый
?коэффициент пульсации
? освещенности, %
???????????????????????????????????????????????????????????????????????????
Открытые плоскостные спортивные сооружения
1. Бадминтон, баскетбол, волейбол, гандбол ? 15
2. Теннис ? 10
3. Городки ? 20
4. Регби, футбол, хоккей на траве, хоккей с мячом ? 15
5. Легкая атлетика ? 20
6. Скоростной бег на коньках ? 20
7. Фигурное катание на коньках ? 20
8. Хоккей ? 10
Спортивные залы и крытые катки
9. Бадминтон, баскетбол, волейбол, гандбол, теннис, ? 10
футбол ?
10. Теннис настольный ? 10
11. Акробатика, бокс, борьба, гимнастика спортивная ? 20
и художественная, фехтование ?
12. Легкая атлетика, тяжелая атлетика, скоростной ? 20
бег на коньках ? 10
13. Хоккей, фигурное катание на коньках ?
Бассейны
14. Плавание (в том числе оздоровительное, купание, ? 15
общеразвивающие упражнения и игры в воде и обучение ?
неумеющих плавать) ?
15. Прыжки в воду ? 15
16. Водное поло ? 15
Лыжные базы
17. Лыжные гонки, горные виды, прыжки на лыжах ? Не нормируется
с трамплина ?
Тиры (мишени и специализированные помещения)
18. Стрельба пулевая ? 10
Гребные базы
19. Гребные бассейны ? 20
При необходимости плавного регулирования светового потока, а также в случаях невозможности или технико-экономической нецелесообразности применения газоразрядных источников света допускается, а при уровнях освещенности менее 30 лк следует, как правило, использовать лампы накаливания.
6.6. В зданиях спортивных сооружений следует предусматривать эвакуационное освещение в соответствии с требованиями СНиП II-4-79. При этом на поверхности воды ванн крытых, а также открытых бассейнов, оборудованных осветительными установками, должна быть обеспечена освещенность не менее 5 лк.
6.7. На освещаемых открытых плоскостных сооружениях, предназначаемых для спортивных игр (кроме городков), следует предусматривать верхнебоковое освещение. Осветительные приборы верхнебокового освещения должны устанавливаться на высоте не менее 10 м, обеспечивая выполнение условия, по которому перпендикуляр, опущенный из оптического центра прибора на продольную ось площадки (поля), составит с ее поверхностью угол не менее 27°.
Допускается устройство верхнего освещения при высоте подсвета светильников не менее:
12 м - для волейбола и тенниса;
8 м - для бадминтона, баскетбола, гандбола;
6 м - для хоккея.
На площадках для городков следует предусматривать верхнее освещение "городов" при высоте подвеса светильников не менее 3 м.
Верхнее освещение следует выполнять светильниками с защитным углом не менее 30°.
6.8. При верхнебоковом освещении зальных помещений светильниками прямого света концентрированного светораспределения оптическая ось светильника не должна иметь наклон более 40° к вертикали.
6.9. Для ограничения слепящего действия светильников при освещении зальных помещений показатель ослепленности не должен превышать 60.
6.10. При применении газоразрядных источников света допускается управление освещением осуществлять тремя-четырьмя ступенями.
6.11. На территории комплексов открытых плоскостных спортивных сооружений с пропускной способностью 200 чел. и более в смену, лыжных и гребных баз, стрельбищ и открытых бассейнов круглогодичного действия, а также в зданиях крытых спортивных сооружений (в том числе полуоткрытых тиров) и вспомогательных помещениях открытых сооружений следует предусматривать:
а) радиофикацию от радиотрансляционной сети населенного пункта;
б) телефонизацию от АТС населенного пункта;
в) электрочасификацию (при установке не менее десяти электровторичных часов).
На спортивных сооружениях, имеющих стационарные трибуны, следует дополнительно предусматривать:
звуковую передачу информации и звуковоспроизведение музыки для зрителей на трибуны, в отдельные помещения и сооружения, а также озвучение отдельных зон территории комплексов открытых плоскостных спортивных сооружений, лыжных и гребных баз и стрельбищ (в том числе перед главным входом на территорию сооружения). При этом отдельные помещения, сооружения и зоны территории, подлежащие раздельному озвучению, определяются заданием на проектирование;
звукоусиление стартовых команд в беге на открытых спортивных аренах (при длине дорожки для бега по кругу 400 м и количестве отдельных дорожек на повороте не менее 6) и в залах для легкой атлетики с местами для зрителей.
На спортивных сооружениях, предназначаемых для соревнований республиканского и более высокого масштаба, следует, как правило, дополнительно предусматривать:
оперативно-служебную телефонную связь между помещениями судейской коллегии и местами нахождения отдельных судейских бригад при соревнованиях по легкой атлетике, а также с помещением дежурного медицинского персонала;
установку информационной и регистрирующей аппаратуры;
местную АТС для связи между отдельными помещениями крытых и открытых спортивных сооружений;
звуковую передачу информации и звуковоспроизведения музыки на арену спортивного сооружения (при предназначении арены для проведения массовых выступлений);
радио- и телевизионные передачи со спортивного сооружения.
Проектирование устройств для осуществления радио- и телевизионных передач со спортивных сооружений должно производиться по заданию Гостелерадио СССР.
В помещениях, предназначаемых для занятий ритмической гимнастикой и хореографией, следует предусматривать звуковую подачу информации и звуковоспроизведение музыки для занимающихся.
6.12. На лыжных базах, предназначаемых для проведения соревнований республиканского и более высокого масштаба, следует дополнительно предусматривать:
технические средства, позволяющие осуществлять оперативную телефонную связь и радиосвязь между: местами стартов и финишей, а также промежуточными контрольными пунктами на трассах лыжных гонок и биатлона; помещениями дежурного персонала медицинской и горноспасательной службы на трассах скоростного спуска и слалома гиганта и финишем этих трасс; трибуной для тренеров и судейской вышкой при трамплинах;
установку на стартах и финишах горнолыжных трасс нестационарной аппаратуры электрохронометража.
6.13. На стрельбищах следует дополнительно предусматривать местную оперативно-служебную телефонную связь начальника стрельбища с отдельными объектами, в том числе со стрелковыми галереями тиров, а в тирах - прямую телефонную или селекторную связь между огневым рубежом и блиндажом (из расчета не менее одной линии на каждые 8 - 10 стрелковых мест), звукофикацию, обеспечивающую передачу команд старшего судьи линии огня (при длине линии огня более 20 м).
6.14. На гребных базах следует предусматривать оперативную телефонную или радиосвязь между местами стартов (в том числе и промежуточных) и финишем. При предназначении баз для проведения соревнований по академической гребле республиканского и более высокого масштаба следует дополнительно предусматривать радиосвязь между стартером и стартовыми плотами (лодками).
6.15. В крытых спортивных сооружениях с общей площадью св. 500 м2, размещаемых на территории населенного пункта, должно предусматриваться устройство автоматической пожарной сигнализации. На сооружениях, размещаемых вне населенного пункта, пожарная сигнализация предусматривается только в том случае, если в состав сооружения входит пожарный пост или помещение для круглосуточного дежурства персонала. Установку извещателей пожарной сигнализации следует предусматривать во всех помещениях, кроме вентиляционных камер, душевых, умывальных, санитарных узлов, залов ванн бассейнов и других помещений с мокрым режимом, а также помещений, оборудованных автоматическими системами пожаротушения. В помещениях складов оружия и боеприпасов, кроме того, должна предусматриваться охранная сигнализация.
Обязательное
Блок зрительских мест - группа мест, с которых зрители эвакуируются по общему проходу (лестнице) блока в одном направлении и с одинаковым на всем протяжении прохода видом пути (горизонтальный, пандус, лестницы вниз или вверх).
Люк - горизонтальный (или по пандусу) проход сквозь трибуну; в крытых сооружениях имеет дверной проем со стороны фойе или вестибюля.
Поле для игры - часть площадки для того или иного вида спортивной игры, ограниченная наружными линиями разметки.
Спортивное ядро - плоскостное спортивное сооружение, состоящее из поля для футбола, окаймленного легкоатлетической дорожкой для бега по кругу, мест для толкания ядра, легкоатлетических прыжков, метания диска, молота и копья.
Спортивная арена - площадка на открытом воздухе или в помещении, предназначенная для проведения спортивных соревнований, с трибуной для зрителей.
Спортивный корпус - здание, в котором размещается один (или несколько) спортивных залов со вспомогательными помещениями. В спортивных корпусах с двумя и более зальными помещениями одним из них может быть также зал с ванной или каток с искусственным льдом.
Спортивно-демонстрационное сооружение - сооружение, численность мест для зрителей на трибунах которого составляет не менее:
5000 - при открытых спортивных ядрах с футбольным полем и легкоатлетической дорожкой для бега по кругу длиной 400 м;
3000 - в крытых спортивных сооружениях для футбола;
1100 - в крытых катках, не считая мест в партере;
1000 - в крытых сооружениях для легкой атлетики и открытых бассейнах;
800 - при открытых аренах для спортивных игр;
600 - при крытых ваннах бассейнов, а также в остальных крытых спортивных сооружениях (кроме тиров), не считая мест в партере.
Спортивно-зрелищное сооружение - спортивно-демонстрационное сооружение, предназначаемое также и для проведения культурно-зрелищных и общественных мероприятий.
Створ финиша - вертикальная плоскость, проходящая по линии финиша и ее продолжению.
Стрельбище - комплекс тиров различных типов, объединенных на одной территории.
Тир крытый - тир, в котором потолок и стены огневой зоны должны быть пуленепробиваемыми.
Тир полуоткрытый - тир, в котором огневая зона ограждена пуленепробиваемыми продольными стенами (или системой боковых перехватов), системой поперечных перехватов поверху, а в конце - поперечной стеной.
Тир открытый - тир, в котором огневая зона ограждается пулеприемным и боковыми валами, а за их пределами предусматриваются зоны безопасности ("излетные поля").
Тропа здоровья - дорожка для оздоровительного бега и ходьбы с замкнутым контуром произвольной конфигурации с размещенными на ней снарядами для общеразвивающих упражнений.
Эллинг - здание (помещение) для хранения лодок, весел и оснастки лодок.
Обязательное
И ОБЩЕЙ ПЛОЩАДИ МАССОВЫХ ТИПОВ
СПОРТИВНЫХ И ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫХ ЗДАНИЙ,
ПОМЕЩЕНИЙ И СООРУЖЕНИЙ
???????????????????????????????????????????????????????????????????????????
Единица измерения ? Строительные ?Общая площадь
?объем на единицу? на единицу
? измерения, м3 ?измерения, м2
???????????????????????????????????????????????????????????????????????????
Спортивные сооружения
1. Один занимающийся в смену в спортивном ? ?
корпусе с залом: ? ?
а) универсальным: ? ?
для спортивной и художественной ? 150 ? 22
гимнастики и акробатики ? ?
для спортивных игр ? 250 ? 32
для спортивных игр и гимнастики ? 160 ? 23
б) специализированным: ? ?
для бокса <*> ? 110 ? 27
для борьбы <*> ? 90 ? 24
для тяжелой атлетики <*> ? 95 ? 25
2. Один занимающийся в смену в бассейне с ? ?
крытыми ваннами для спортивного плавания: ? ?
при ширине ванны 16 м и менее <**> ? 240 ? 35
" " " более 16 м <**> ? 280 ? 37
3. Один занимающийся в смену в бассейне ? 35 ? 9,5
с открытыми ваннами <**> ? ?
4. Одно место в раздевальнях для ? 11 ? 3,5
занимающихся в смену на открытых плоскостных? ?
спортивных сооружениях (при размещении ? ?
вспомогательных помещений в отдельном ? ?
павильоне или в спортивном корпусе) ? ?
5. Одно стрелковое место в крытых тирах ? ?
для стрельбы по мишеням с черным кругом ? ?
на дистанции, м: ? ?
25 ? 340 ? 100
50 ? 460 ? 135
6. Один занимающийся в смену на базе ? 25 ? 8
для гребли на народных лодках ? ?
7. Одно зрительское место на трибунах: ? ?
бассейнов с крытыми спортивными ваннами ? 10 ? 1,8
остальных крытых спортивных сооружений ? 9 ? 1,7
Помещения, сооружения и ванны
для физкультурно-оздоровительных занятий <***>
8. Один занимающийся в смену в помещениях по? ?
видам физкультурно-оздоровительных занятий: ? ?
по общей физической подготовке в зале ? ?
размером, м: ? ?
24 x 12 ? 78 ? 12
менее 24 x 12 ? 63 ? 13
с использованием тренажеров и снарядов ? 39 ? 10
для развития силы и выносливости ? ?
по ритмической гимнастике и хореографии ? 45 ? 10
по настольному теннису ? 40 ? 13
по элементам борьбы ? 74 ? 18
9. Один занимающийся в смену в крытых ? ?
ваннах: ? ?
для обучения неумеющих плавать ? 70 ? 18
для оздоровительного плавания, обще- ? 105 ? 20
развивающих упражнений, игр в воде и купания? ?
10. Один катающийся на лыжных базах ? 3,5 ? 1
для массового катания ? ?
--------------------------------
<*> Показатели приведены для залов высотой 4 м, при большей высоте показатели должны соответственно увеличиваться.
<***> Показатели применимы для всех случаев размещения (в отдельно стоящих зданиях, пристроенных или встроенных в здания различного назначения).
Примечания. 1. При определении показателей сооружений, имеющих в своем составе несколько основных элементов (залов, ванн, трибун, помещений и ванн для физкультурно-оздоровительных занятий), показатели отдельных элементов следует суммировать.
2. Объемы и площади помещений для судей и прессы, буфетов, помещений для отдыха занимающихся, учебных классов, массажных, бань сухого жара, а также помещений медико-восстановительных центров в приведенных показателях не учтены.
3. В случаях применения для покрытия зальных помещений конструкций криволинейного очертания или при уклонах кровель более 1:4 расчетные показатели строительного объема следует принимать о коэффициентом 1,15.
Обязательное

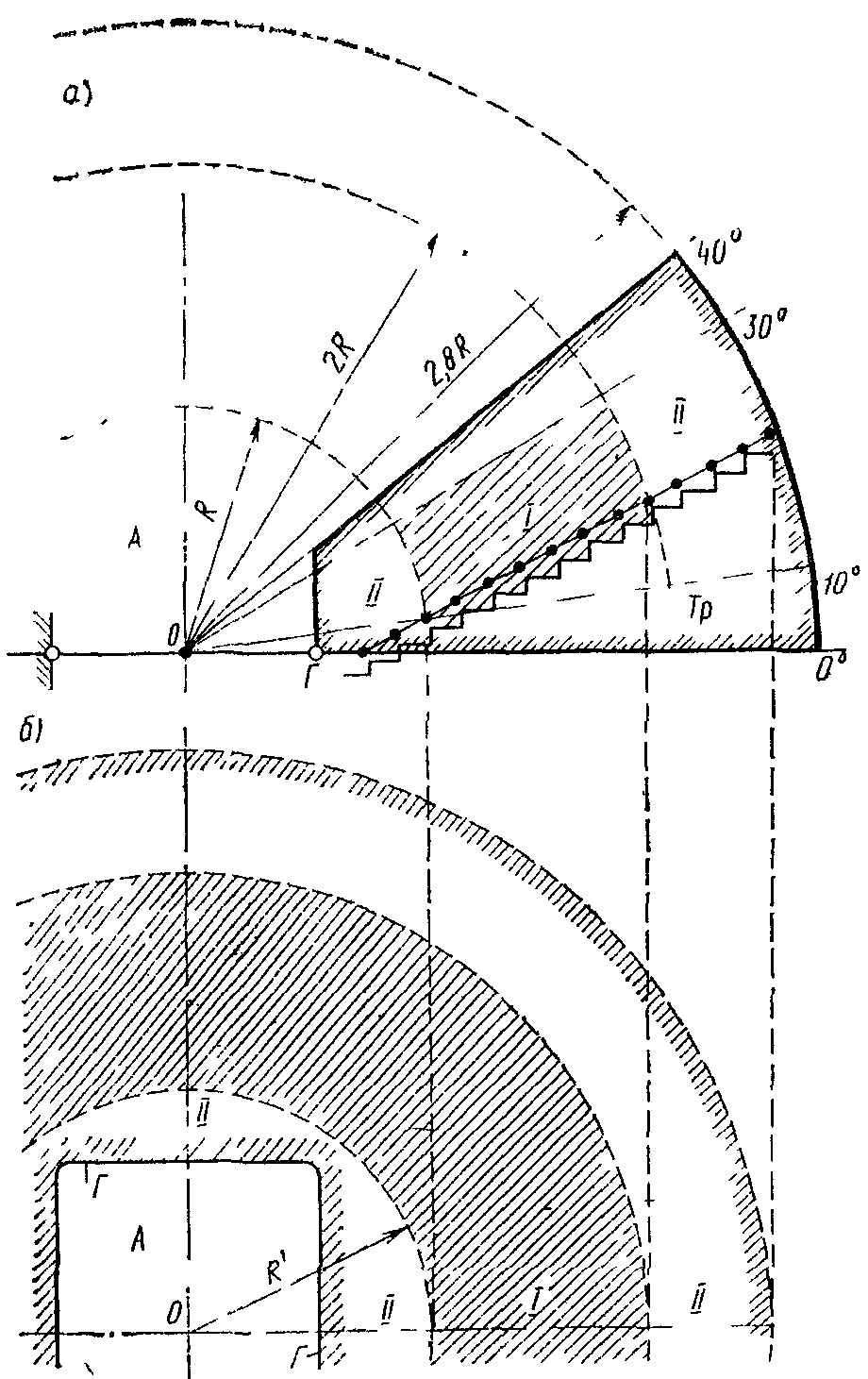

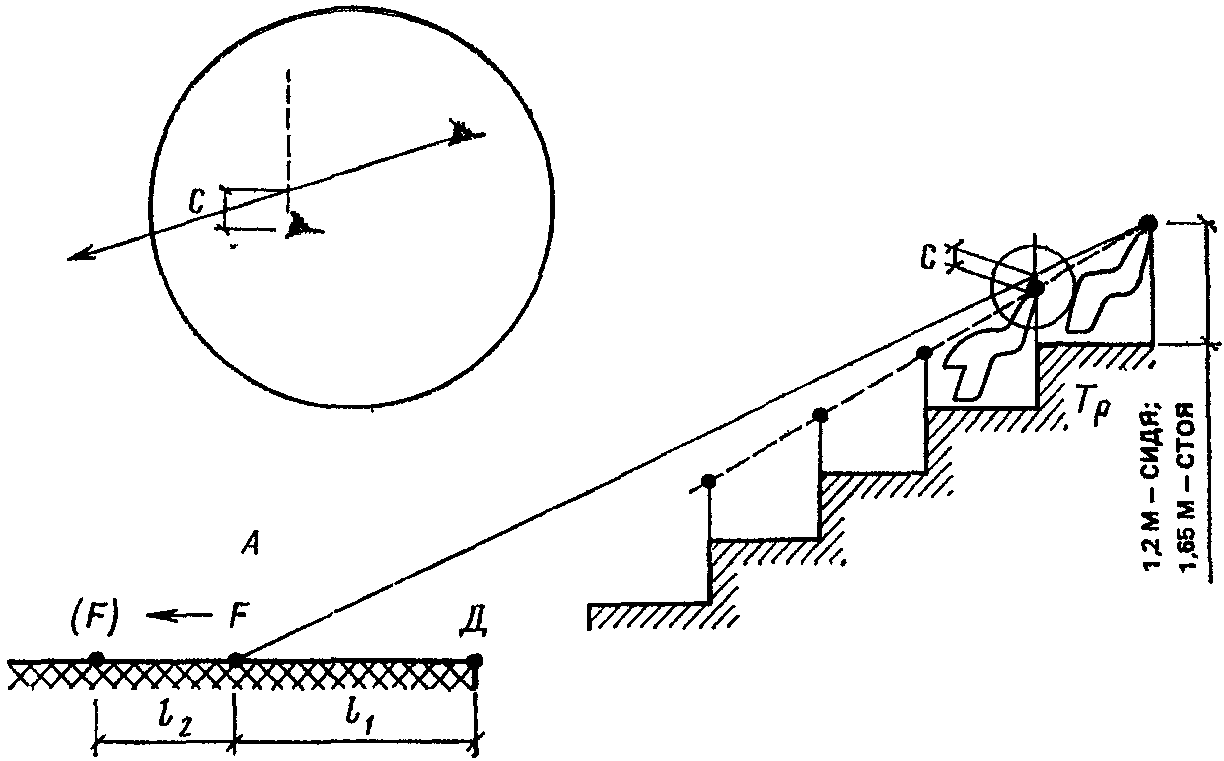

СХЕМЫ И ГРАФИК
ДЛЯ ОПРЕДЕЛЕНИЯ РАЗЛИЧНЫХ ПАРАМЕТРОВ
СПОРТИВНЫХ СООРУЖЕНИЙ
спортивных сооружений

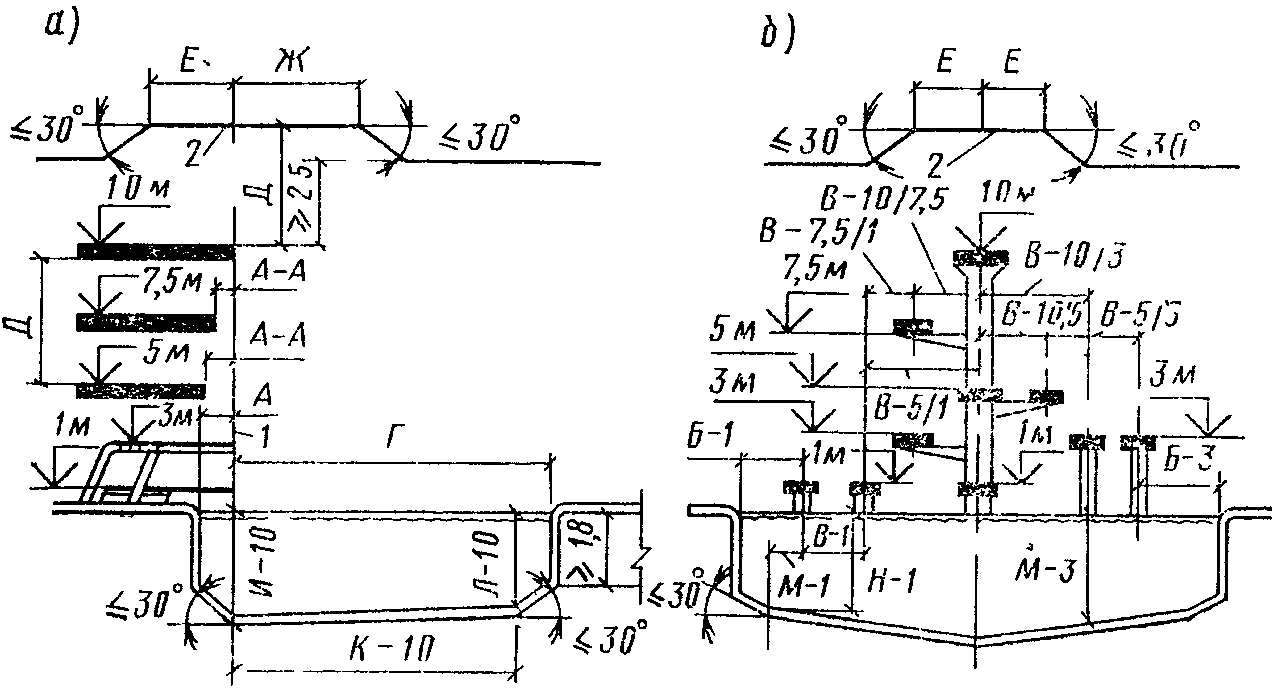

в воду и расстояний между устройствами для прыжков
(экспликации буквенных обозначений и наименование
размеров - в таблице, приведенной ниже)
а - продольный разрез; б - поперечный разрез;
1 - вертикальная ось устройства для прыжков; 2 - потолок
????????????????????????????????????????????????????????????????????????????????????????????????????
Буквенные ? Устройства для прыжков в воду (размеры, м) <1>
обозначения, ?????????????????????????????????????????????????????????????????????????????????????
приведенные ? Высота ? Доски трамплинов ? Платформы вышек
и наименование ? ? 1 ? 3 ? 1 ? 3 ? 5 ? 7,5 ? 10
размеров ?????????????????????????????????????????????????????????????????????????????????????
? Длина ? 5 ? 5 ? 4,5 ? 5 ? 6 ? 6 ? 6
?????????????????????????????????????????????????????????????????????????????????????
? Ширина ? 0,5 ? 0,5 ? 0,6 ? 0,8 ? 1,5 ? 1,5 ? 2
? <4> ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????
А - от оси <2> ?Условные? А-1 ? А-3 ? А-1пл ? А-3пл ? А-5 ? А-7,5 ? А-10
назад до стенки?обозна- ? ? ? ? ? ? ?
ванны ?чения ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????
?Размер ?1,5 - 1,8?1,5 - 1,8 ? 0,75 ? 1,25 ?1,25 - 1,5? 1,5 ? 1,5
????????????????????????????????????????????????????????????????????????????????????????????????????
А-А - от оси ?Условные? - ? - ? - ? - ? А-А5/1 ? А-А7,5/3 ? А-А10/5
назад до края ?обозна- ? ? ? ? ? ? (1) ? (3; 1)
нижележащей ?чения ? ? ? ? ? ? ?
платформы ?????????????????????????????????????????????????????????????????????????????????????
?Размер ? - ? - ? - ? - ? 0,75 ?0,76 - 1,5 ?0,75 - 1,5
????????????????????????????????????????????????????????????????????????????????????????????????????
Б - от оси до ?Условные? Б-1 ? Б-3 ? Б-1пл ? Б-3пл ? Б-5 ? Б-7,5 ? Б-10
боковой стенки ?обозна- ? ? ? ? ? ? ?
ванны ?чения ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????
?Размер ? 2,5 - 3 ? 3,5 ? 2,3 ? 2,9 ? 4,25 ? 4,5 ? 5,25
????????????????????????????????????????????????????????????????????????????????????????????????????
В - между осями?Условные? В-1 ?В-3; В-3/1? - ? - ?В-5/3 (1) ? В-7,5/5 ? В-10/7,5
соседних ?обозна- ? ? ? ? ? ? (3; 1) ? (5; 3; 1)
устройств ?чения ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????
?Размер ?1,9 - 2,4?1,9 - 2,4 ? - ? - ? 2,1 ? 2,5 ? 2,75
????????????????????????????????????????????????????????????????????????????????????????????????????
Г - от оси ?Условные? Г-1 ? Г-3 ? Г-1пл ? Г-3пл ? Г-5 ? Г-7,5 ? Г-10
вперед до ?обозна- ? ? ? ? ? ? ?
стенки ванны ?чения ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????????
?Размер ? 9 ? 10,25 ? 8 ? 9,5 ? 10,25 ? 11 ? 13,5
????????????????????????????????????????????????????????????????????????????????????????????????????
Д - высота от ?Условные? Д-1 ? Д-3 ? Д-1пл ? Д-3пл ? Д-5 ? Д-7,5 ? Д-10
поверхности ?обозна- ? ? ? ? ? ? ?
платформы (дос-?чения ? ? ? ? ? ? ?
ки трамплина) ? ? ? ? ? ? ? ?
до выступающих ? ? ? ? ? ? ? ?
конструкций ? ? ? ? ? ? ? ?
потолка или ? ? ? ? ? ? ? ?
вышележащей ?????????????????????????????????????????????????????????????????????????????????????
платформы, ?Размер ? 5 ? 5 ? 3 ? 3 ? 3 - 3,4 ? 3,2 - 3,4 ? 3,4
размещенной на ? ? ? ? ? ? ? ?
одной с нею ? ? ? ? ? ? ? ?
вертикальной ? ? ? ? ? ? ? ?
оси ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????
Е - от оси ?Условные? Е-1 ? Е-3 ? Е-1пл ? Е-3пл ? Е-5 ? Е-7,5 ? Е-10
назад и в ?обозна- ? ? ? ? ? ? ?
стороны, на ?чения ? ? ? ? ? ? ?
которых должна ?????????????????????????????????????????????????????????????????????????????????????
быть выдержана ?Размер ? 2,5 ? 2,5 ? 2,75 ? 2,75 ? 2,75 ? 2,75 ? 2,75
высота Д ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????
Ж - от оси ?Условные? Ж-1 ? Ж-3 ? Ж-1пл ? Ж-3пл ? Ж-5 ? Ж-7,5 ? Ж-10
вперед, на ?обозна- ? ? ? ? ? ? ?
котором должна ?чения ? ? ? ? ? ? ?
быть выдержана ?????????????????????????????????????????????????????????????????????????????????????
высота Д ?Размер ? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 6
????????????????????????????????????????????????????????????????????????????????????????????????????
И - глубина ?Условные? И-1 ? И-3 ? И-1пл ? И-3пл ? И-5 ? И-7,5 ? И-10
воды по оси ?обозна- ? ? ? ? ? ? ?
устройства для ?чения ? ? ? ? ? ? ?
прыжков ?????????????????????????????????????????????????????????????????????????????????????
?Размер ?3,4 - 3,8? 3,8 - 4 ? 3,4 ? 3,8 ?3,8 - 4,2 ? 4,2 - 5 ? 4,5 - 5,5
????????????????????????????????????????????????????????????????????????????????????????????????????
К/Л - расстоя- ?Условные? К/Л-1 ? К/Л-3 ?К/Л-1пл ? К/Л-3пл ? К/Л-5 ? К/Л-7,5 ? К/Л-10
ние вперед от ?обозна- ? ? ? ? ? ? ?
оси и глубина ?чения ? ? ? ? ? ? ?
воды на этом ?????????????????????????????????????????????????????????????????????????????????????
расстоянии ?Размер ?6/3,3 - ?6/3,7 - ? 6/3,3 ?6/3,3 - ?6/3,7 - ? 8/4 - 4,4 ?12/4,25 -
? ? 3,7? 3,9? ? 3,7? 3,9? ? 4,75
????????????????????????????????????????????????????????????????????????????????????????????????????
М/Н - расстоя- ?Условные? М/Н-1 ? М/Н-3 ?М/Н-1пл ? М/Н-3пл ? М/Н-5 ? М/Н-7,5 ? М/Н-10
ние в стороны ?обозна- ? ? ? ? ? ? ?
от оси и ?чения ? ? ? ? ? ? ?
глубина воды на?????????????????????????????????????????????????????????????????????????????????????
этом расстоянии?Размер ?2,5/3,3 -?3,25/3,7 -?2,05/3,3?2,65/3,3 -?4,25/3,7 -?4,5/4 - 4,4?5,25/4,25 -
? ? 3,7? 3,9? ? 3,7? 3,9? ? 4,75
--------------------------------
<1> В ваннах, специализированных для прыжков в воду, и в универсальных ваннах длиной 50 м, предназначаемых для соревнований всесоюзного и более высокого масштаба по прыжкам в воду, следует принимать наибольшие размеры из приведенных в настоящей таблице.
<2> За ось, от которой ведется отсчет, принимается вертикаль, проходящая через передний край данного устройства для прыжков, по его продольной оси.
<3> Допустимые отклонения высоты устройств для прыжков от поверхности воды: +/- 0,1 м для трамплинов и +0,1 м для платформ вышки.
<4> При ширине платформ вышек, превышающей минимальную (указанную в настоящей таблице), требуемые расстояния В следует увеличивать на половину дополнительной ширины платформы (платформ).
Для залов спортивных ванн бассейнов следует принимать показатели по нижней границе зоны; для остальных зальных помещений, как правило, средние показатели зоны, но не выше верхней границы, являющейся предельно допустимой.
На частотах ниже 500 Гц время реверберации допускается увеличивать на 15 - 20%.
Для зальных помещений с местами для зрителей график приведен при 75%-ном заполнении зрительских мест.
Обязательное
В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ПУЛИ
??????????????????????????????????????????????????????????????????
Материал ? Толщина ограждающих конструкций,
? см, при калибре
????????????????????????????????????
? 7,62 мм ? 5,6 мм
??????????????????????????????????????????????????????????????????
Бетон (марки В20) ? 10 ? 7
??????????????????????????????????????????????????????????????????
Кирпич ? 50 ? 25
??????????????????????????????????????????????????????????????????
Дерево ? 100 ? 25
??????????????????????????????????????????????????????????????????
Глинистый грунт <*> ? 100 ? 50
??????????????????????????????????????????????????????????????????
Песок (уплотненный) <**> ? 90 ? 30
??????????????????????????????????????????????????????????????????
Растительный грунт <*> ? 120 ? 50
??????????????????????????????????????????????????????????????????
Сталь листовая ? 2 ? 0,7
--------------------------------
<*> Применяется в насыпи. Приведенная толщина относится к гребню вала.
<**> Приведенная толщина принята для слоя данного материала, засыпанного между двумя деревянными стенками толщиной по 5 см.
Обязательное
1. Профиль трибун следует проектировать по наклонной прямой или по ломаной линии.
Профиль по наклонной прямой следует применять, как правило, при числе рядов не более 15.
2. Уклон профиля по наклонной прямой или по каждому отрезку ломаной линии следует предусматривать с обеспечением беспрепятственной видимости наблюдаемой точки (фокуса) согласно рис. 1 и табл. 1.
А - арена; Тр - трибуна; C - превышение луча зрения;
Д - ближайшая к трибуне граница поля для игры (ковра,
помоста, ринга); F - наблюдаемая точка (фокус);
- расстояние от Д до F;
- расстояние, на котороедопускается перемещать наблюдаемую точку (фокус)
Таблица 1
???????????????????????????????????????????????????????????????????????????
Вид спорта, для которого предназначается ? Расстояния от Д до F, м
сооружение <*> ????????????????????????????
? l ? l
? 1 ? 2
???????????????????????????????????????????????????????????????????????????
Бадминтон и баскетбол ? 1 ? 1,5
Бокс ? 0 ? 0,5
Борьба (классическая, вольная, самбо, дзюдо) ? 0,5 ? 2
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: сноска <**>
отсутствует.
Волейбол и теннис ? 1 <**> ? 1
Гандбол ? 2 ? 2
Гимнастика художественная ? 0,5 ? 0,5
Легкая атлетика (беговые дорожки) ? 1,25 ? 1,25
Плавание ? 1,75 ? 2,5
Скоростной бег на коньках ? 2,5 ? 5
Тяжелая атлетика ? 0 ? 0,5
Футбол, регби, хоккей на траве, хоккей с мячом ? 3 ? 4
Хоккей, фигурное катание на коньках ? 6,3 ? 1,5
--------------------------------
<*> В универсальных сооружениях местоположение наблюдаемой точки (фокуса) следует принимать для того вида спорта, для которого местоположение точки Д (см. рис. 1) является ближайшим к трибуне.
Допускается частичное загораживание арены опорными конструкциями, не превышая 4% сектора обзора арены с каждого зрительского места.
3. При размещении полей для футбола, регби, хоккея на траве, хоккея с мячом и дорожки для скоростного бега на коньках в составе спортивного ядра (арены) местоположение точки Д следует принимать на внутренней (ближайшей к полю) бровке легкоатлетической дорожки для бега по кругу; при этом значения
и
(см. рис. 1) следует принимать 0 и 2 м соответственно.
и (см. рис. 1) следует принимать 0 и 2 м соответственно.4. Превышение C луча зрения зрителя последнего ряда профиля трибуны (или каждого отрезка профиля по ломаной линии), направленного на наблюдаемую точку (фокус), над уровнем глаз впереди расположенного зрителя следует принимать 0,12 - 0,14 м в крытых и 0,15 на открытых сооружениях.
В сооружениях, предназначаемых для хоккея и фигурного катания, луч зрителя первого ряда, направленный на наблюдаемую точку, должен проходить по верхнему краю борта или над ним.
5. Положение точки Д (см. рис. 1) следует принимать исходя из следующих размеров поля для игры (ковра, помоста, ринга): для бадминтона - 13,5 x 6 м, баскетбола - 26 x 14 м, бокса - 6 x 6 м, борьбы - ковер диаметром 9 м или "татами" (для дзюдо) 10 x 10 м, волейбола - 18 x 9 м, тенниса - 24 x 11 м, гандбола - 40 x 20 м, гимнастики художественной - 12 x 12 м, тяжелой атлетики - 4 x 4 м, футбола - 105 x 68 м (на открытом воздухе), регби - 100 x 69 м, хоккея на траве - 92 x 55 м, хоккея с мячом - 110 x 70 м, хоккея и фигурного катания на коньках - 61 x 30 м.
6. Перемещение наблюдаемой точки (фокуса) на расстояние
(см. рис. 1 и табл. 1) допускается в случаях:
(см. рис. 1 и табл. 1) допускается в случаях:превышения допустимого уклона трибун, указанного в п. 3.143 настоящих норм, принятого при расположении наблюдаемой точки (фокуса) на расстоянии
;
;проектирования сооружений, предназначаемых в основном для учебно-тренировочных занятий;
расположения зрительских мест на ярусах;
расположения зрительских мест за пределами расстояния 2R, указанного на рис. 2 и табл. 2 настоящего приложения.
а - разрез; б - план; А - арена; Тр - трибуна, принятая
в проекте, I - зона, в которой следует, как правило,
располагать зрительские места; II - зона допустимого
расположения зрительских мест; Г - ближайшая к трибуне
граница арены; 0 - центр построения зон зрительских мест;
R - расстояние от точки 0 до ближайшей границы зоны I
в разрезе; R' - то же, в плане для принятой
в проекте трибуны
Таблица 2
???????????????????????????????????????????????????????????????????????????
Вид спорта, для которого предназначается сооружение <*> ?Расстояние R,
? м
???????????????????????????????????????????????????????????????????????????
1. Футбол, регби, хоккей на траве, хоккей с мячом, скоростной? 27
бег на коньках, легкая атлетика на открытом воздухе ?
2. Легкая атлетика в помещении, хоккей, фигурное катание ? 23
на коньках, гандбол, теннис, волейбол ?
3. Плавание спортивное, баскетбол, бадминтон, акробатика, ? 18
гимнастика спортивная ?
4. Гимнастика художественная, бокс, борьба (классическая, ? 12
вольная, самбо, дзюдо), тяжелая атлетика ?
--------------------------------
<*> На универсальных сооружениях следует принимать значение R для того вида спорта (из числа тех, для которых предназначено сооружение), для которого оно является наибольшим.
7. Для видов спорта, не указанных в табл. 1, положение наблюдаемой точки (фокуса) следует принимать:
для лыжных гонок и горнолыжного спорта - на середине финишного створа на 0,5 м выше уровня земли (без учета снегового покрова);
для прыжков на лыжах с трамплина - в критической точке приземления на продольной оси горы приземления трамплина, на 0,5 м выше ее поверхности (без учета снегового покрова);
для прыжков в воду - на поверхности воды на продольной оси ближайшего к трибуне устройства для прыжков;
для гребли - на поверхности воды по оси ближайшей к трибуне "воды";
для гимнастики спортивной - на поверхности пола (помоста) по оси ближайшего к трибуне снаряда.
Положение наблюдаемой точки (фокуса) при ее перемещении (в случаях, указанных в п. 6 настоящего приложения) следует принимать для видов спорта, приведенных в настоящем пункте, на 0,5 м выше ее первоначального положения.
9. При расположении полей для футбола, регби, хоккея на траве, хоккея с мячом и дорожки для скоростного бега на коньках в составе спортивного ядра (арены) или при вместимости трибун при этих сооружениях (в том числе при спортивном ядре) св. 10 тыс. зрителей допускается расположение части зрительских мест за пределами зоны II; при этом расстояние от точки 0 (см. рис. 2) должно быть не св. 100 м при вместимости до 20 тыс. зрителей, а на каждые полные или неполные 10 тыс. мест св. 20 тыс. расстояние должно дополнительно увеличиваться на 5 м.
10. Местоположение точки 0 следует принимать:
для спортивного плавания - на поверхности воды по продольной оси ванны на расстоянии от финиша, равном 0,25 длины ванны;
для скоростного бега на коньках при размещении не в составе спортивного ядра (арены) - на поверхности дорожки по продольной оси финишной прямой на расстоянии от линии финиша, равном 0,25 длины прямой;
для остальных видов спорта, указанных в табл. 2, а также на спортивных ядрах (аренах) и в залах для легкой атлетики - в геометрическом центре спортивной арены.
В залах для легкой атлетики в случаях, когда дорожка для бега по прямой не совмещается с прямым отрезком дорожки для бега по кругу, - на поверхности дорожки для бега по прямой на продольной оси ее прямого участка, на расстоянии от линии финиша, равном 0,25 длины этого участка дорожки.
11. В спортивно-зрелищных сооружениях схему трансформации арены и зрительских мест для зрелищных мероприятий (местоположение эстрады и временных мест, в том числе партера, а также определение зон расположения зрительских мест) следует принимать с учетом ВСН 45-86.
Рекомендуемое
???????????????????????????????????????????????????????????????????????????
Помещение ?Площадь, м2
???????????????????????????????????????????????????????????????????????????
1. Кабинет врача (заведующего центром) ? 12
2. Кабинет электро- и светолечения: ?
7 кабин по одной кушетке в каждой ? 42
помещение для обработки прокладок ? 8
3. Душевой зал: ?
кафедра на 5 душевых установок ? 25
раздевальня при зале ? 10
4. Подводный душ-массаж: ?
комната с ванной ? 18
кабина для раздевания ? 2
5. Кабинет для проведения тестов с физической нагрузкой ? 20
(велоэргометрия, спироэргометрия и др.) ?
6. Процедурная для инъекций ? 12
7. Комната для отдыха (в креслах) ? 12
8. Комната персонала ? 12 - 15
9. Кладовая предметов уборки и грязного белья ? 4
10. Санитарный узел мужской (1 унитаз, 1 писсуар с умывальником? 6
в шлюзе) ?
11. Санитарный узел женский (2 унитаза с умывальником в шлюзе) ? 6
При проектировании центров следует руководствоваться требованиями норм по проектированию лечебно-профилактических учреждений.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/vsn_vedomstvennye-stroitelnye-normy/1/vsn_14023.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
