1.2. Назначение закладных деталей и условия их работы в крупнопанельных зданиях различных серий указаны в табл. 2.
2.1. Выборочные вскрытия конструктивных узлов с целью профилактического обследования состояния стальных закладных деталей проводят в каждом крупнопанельном доме серии 1-335 с конструктивной схемой "неполный каркас" и в домах серии ОД (К-7). Систематическому контролю подлежат конструктивные узлы, указанные в табл. 3.

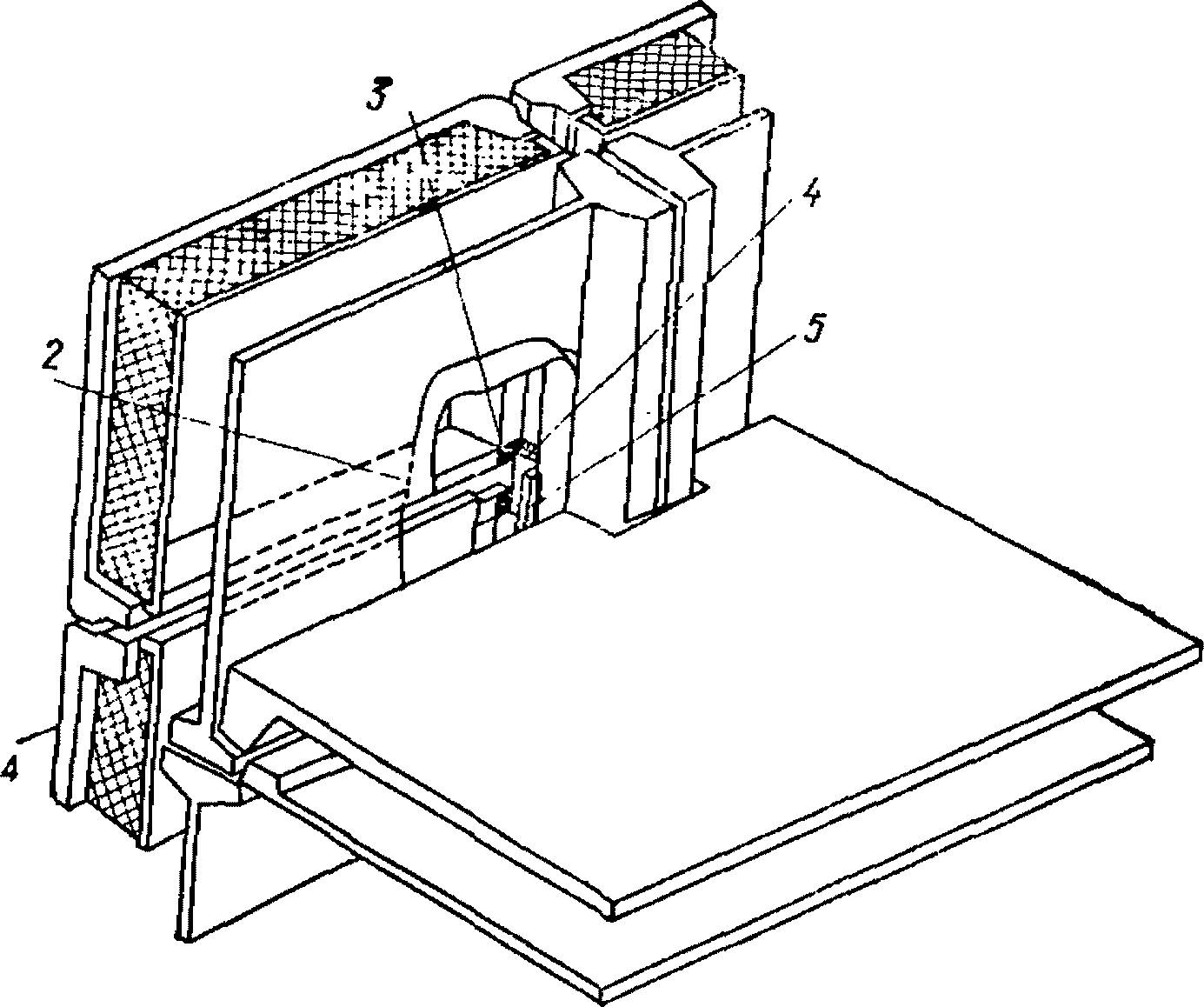

![]() и продольных стенах домов серии 1-335
1 - закладные детали, образующие опорный столик для несущего
ригеля; 2 - продольная стена; 3 - торцовая стена;
4 - закладные детали, несущие панель перекрытия; 5 - выемки
для контроля состояния закладных деталей

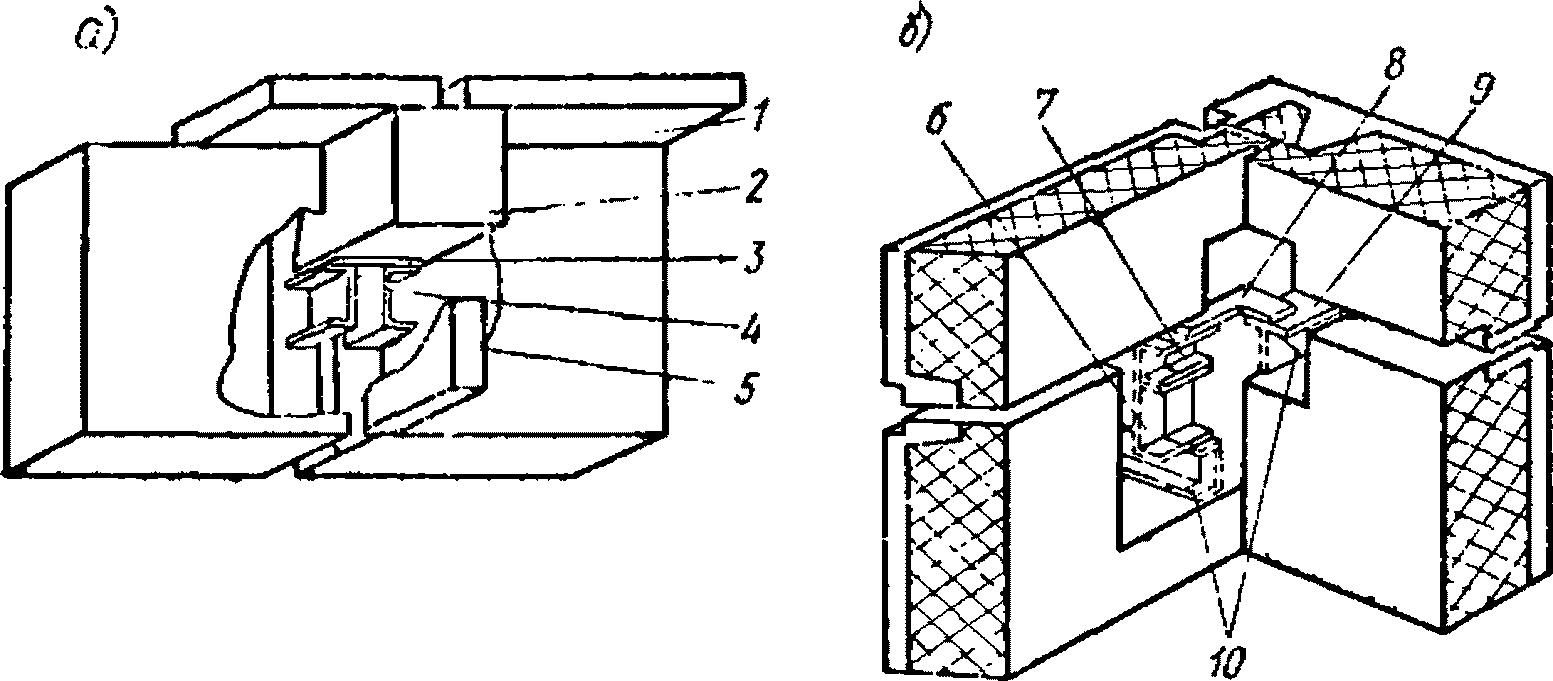

![]() наружных стен домов серии 1-335
а - опирание ригеля, несущего перекрытие на стальные детали,
заделанные в панели продольной стены; б - закладные детали
в угловом стыке наружных панелей; 1 - панель перекрытия;
2 - железобетонный ригель; 3 - соединительная стальная
накладка,
; 4 - швеллеры N 12; 5 - гипсолитоваяперегородка; 6, 7 - закладные детали рядовой панели;
8 - стальная деталь, соединяющая торцовую и рядовую панели
в угловом стыке,
; 9 - закладные детали панели торцовойстены,
; 10 - линия возможной обрезки деталейдля уменьшения объема стали в узле с целью устранения
промерзаний (пунктиром показана часть, подлежащая обрезке)

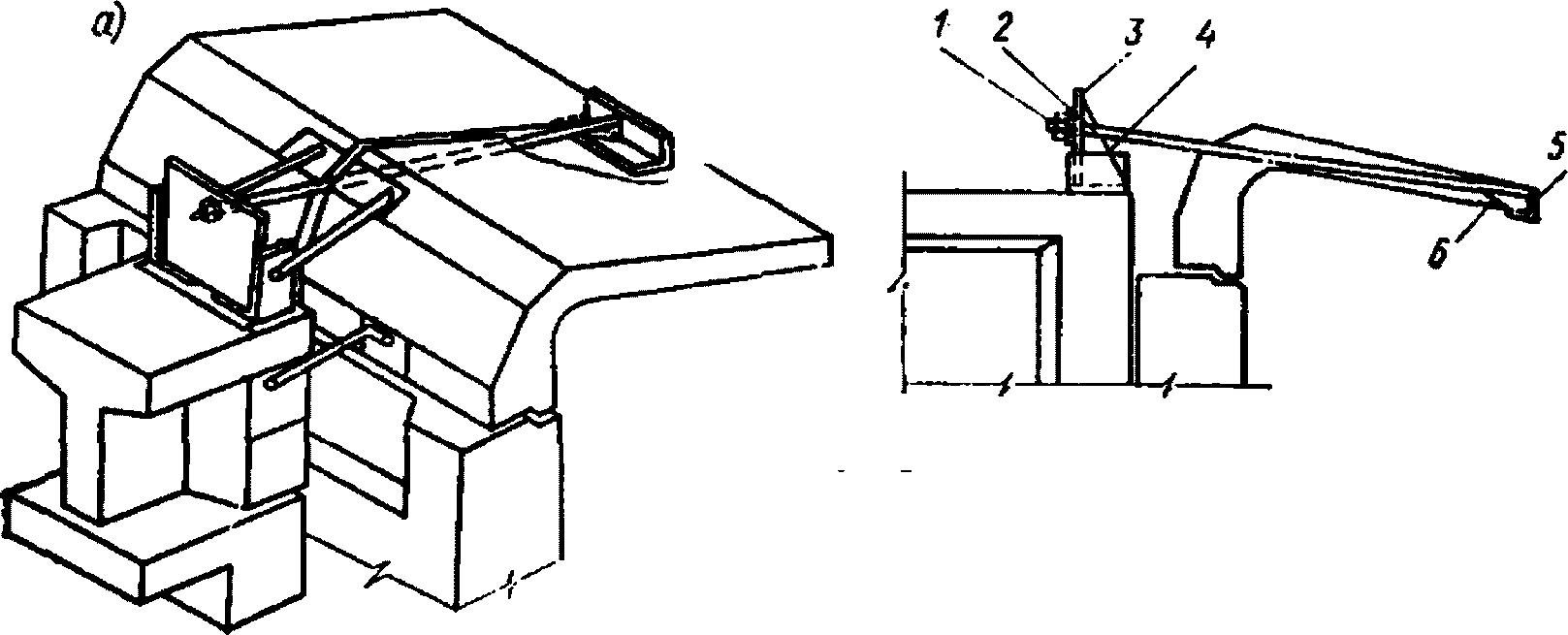

![]() домов серии 1-335
1 - железобетонный карнизный блок; 2 - стальная деталь
крепления,
; 3 - панель перекрытия;4 - железобетонный ригель

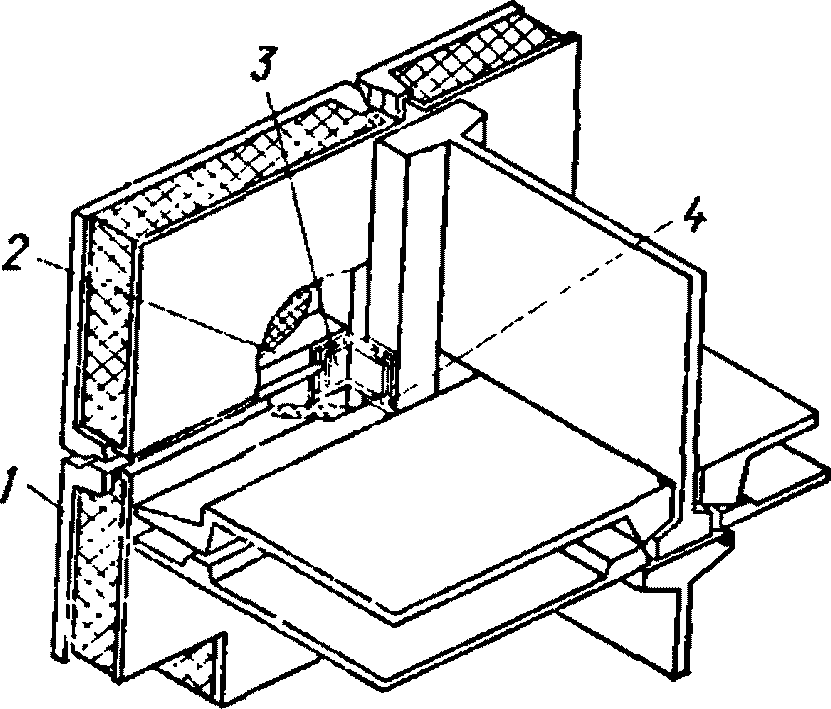

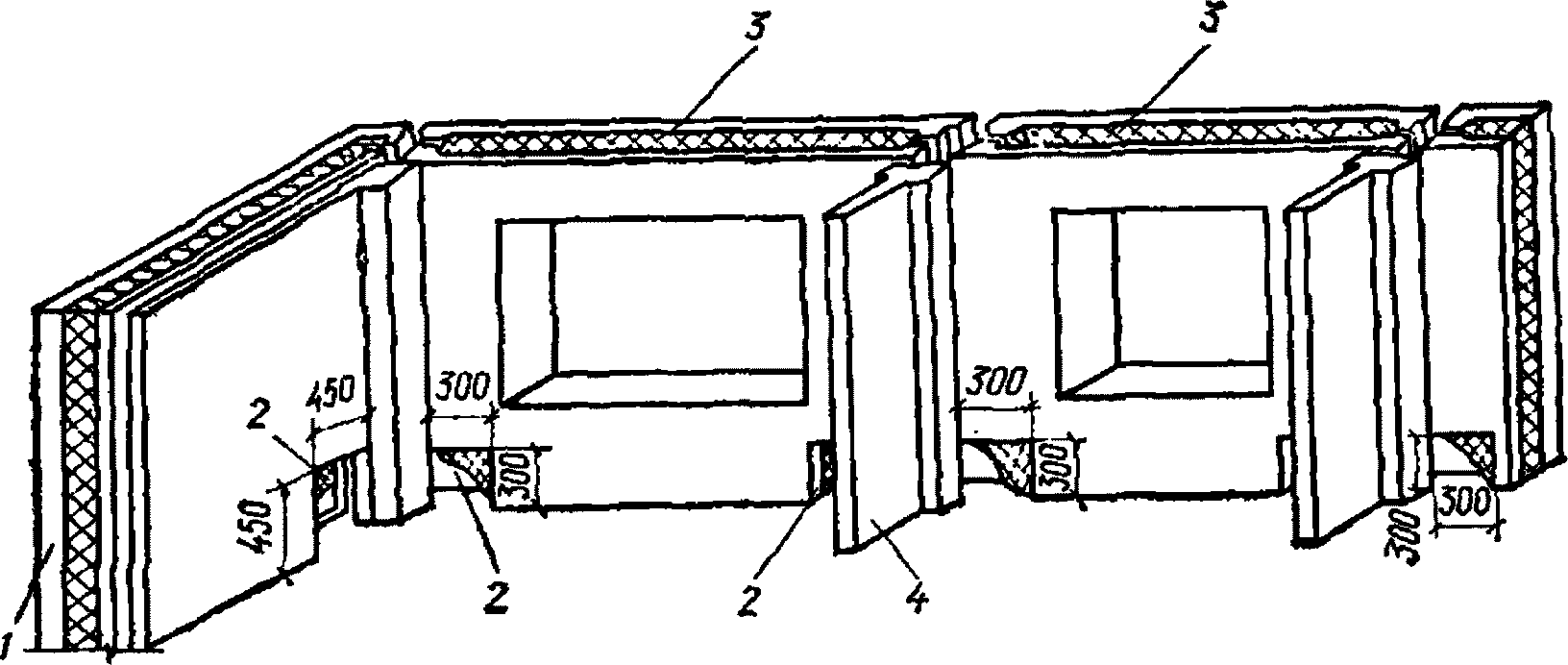

![]() закладных деталей и связей в наружных стенах домов
серии ОД (К-7)
1 - трехслойная панель торцовой наружной стены; 2 - выемки
для контроля состояния закладных деталей; 3 - трехслойные
панели продольных наружных стен; 4 - железобетонные
несущие панели

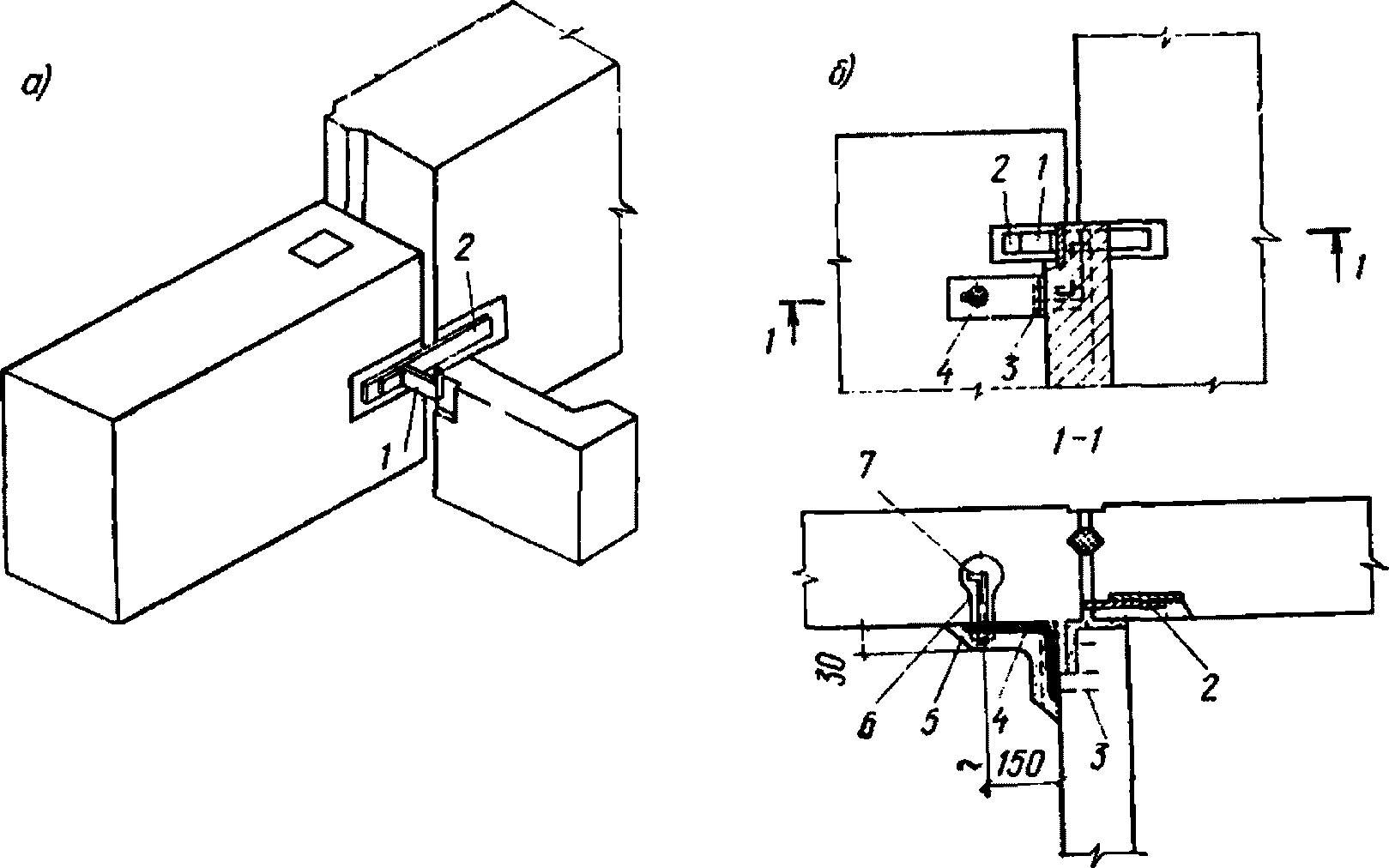

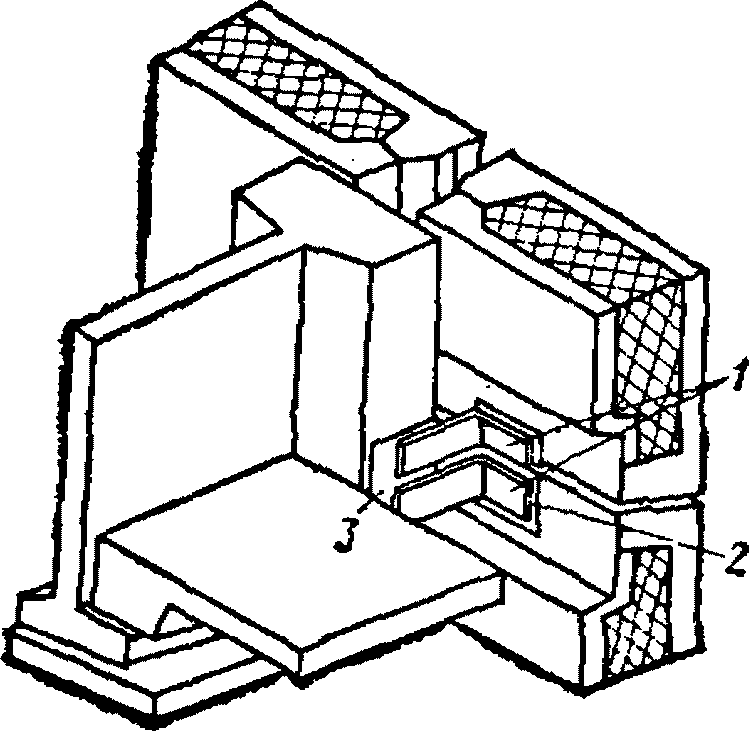

![]() к несущей внутренней стене домов серии ОД (К-7)
1 - стальные уголки,
; 2 - закладные детали наружныхпанелей; 3 - закладная деталь перегородки

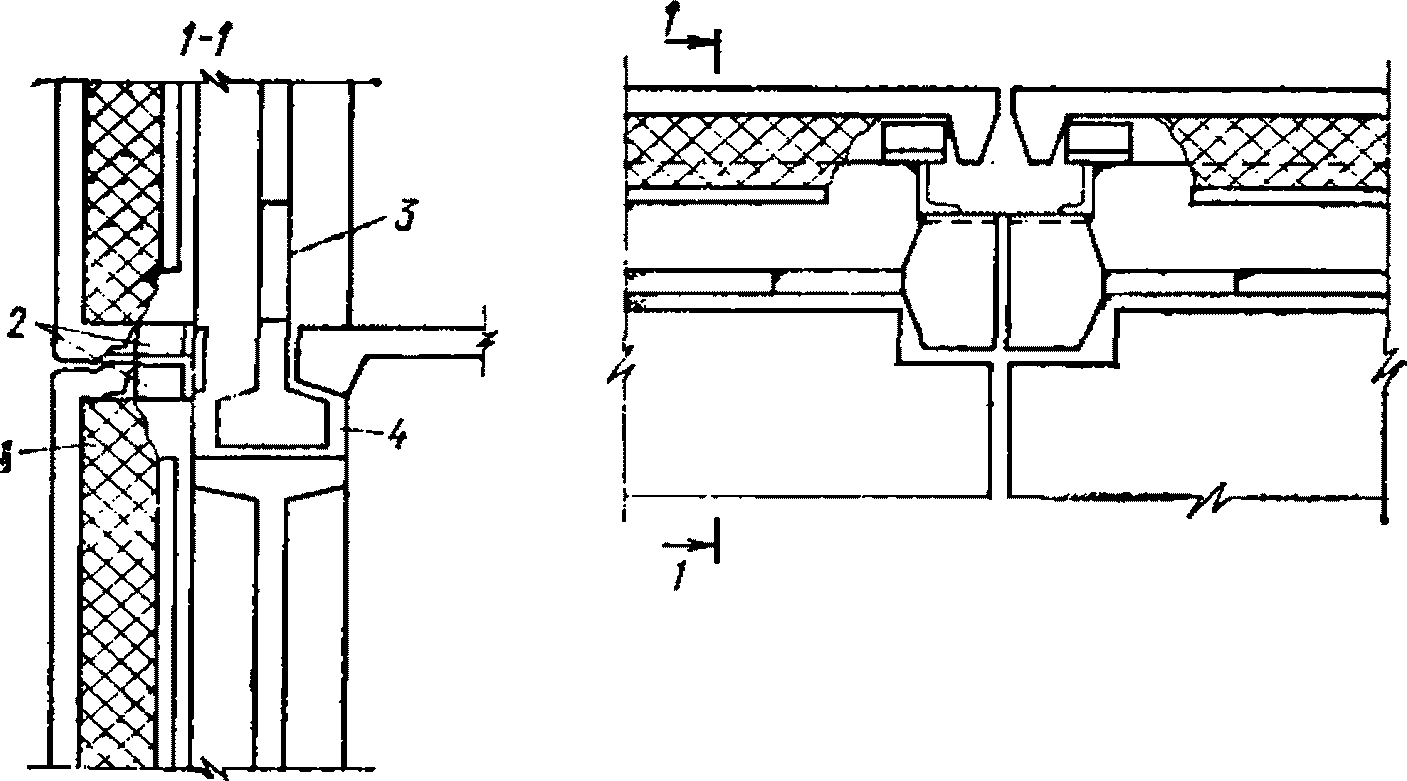

![]() к железобетонным несущим панелям
1 - наружная навесная панель; 2 - два уголка
90 x 60 x 10 мм, l = 70 мм; 3 - монтажный проем;
4 - торцовая несущая панель

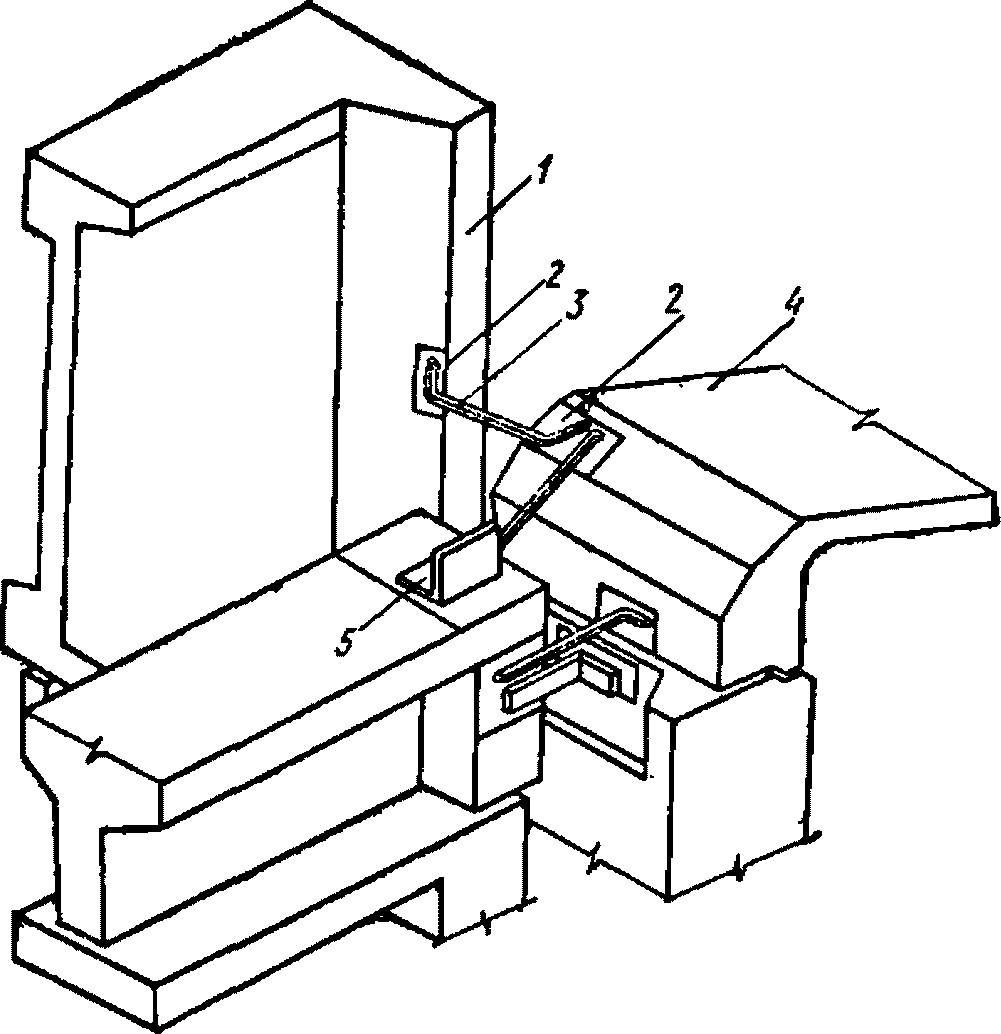

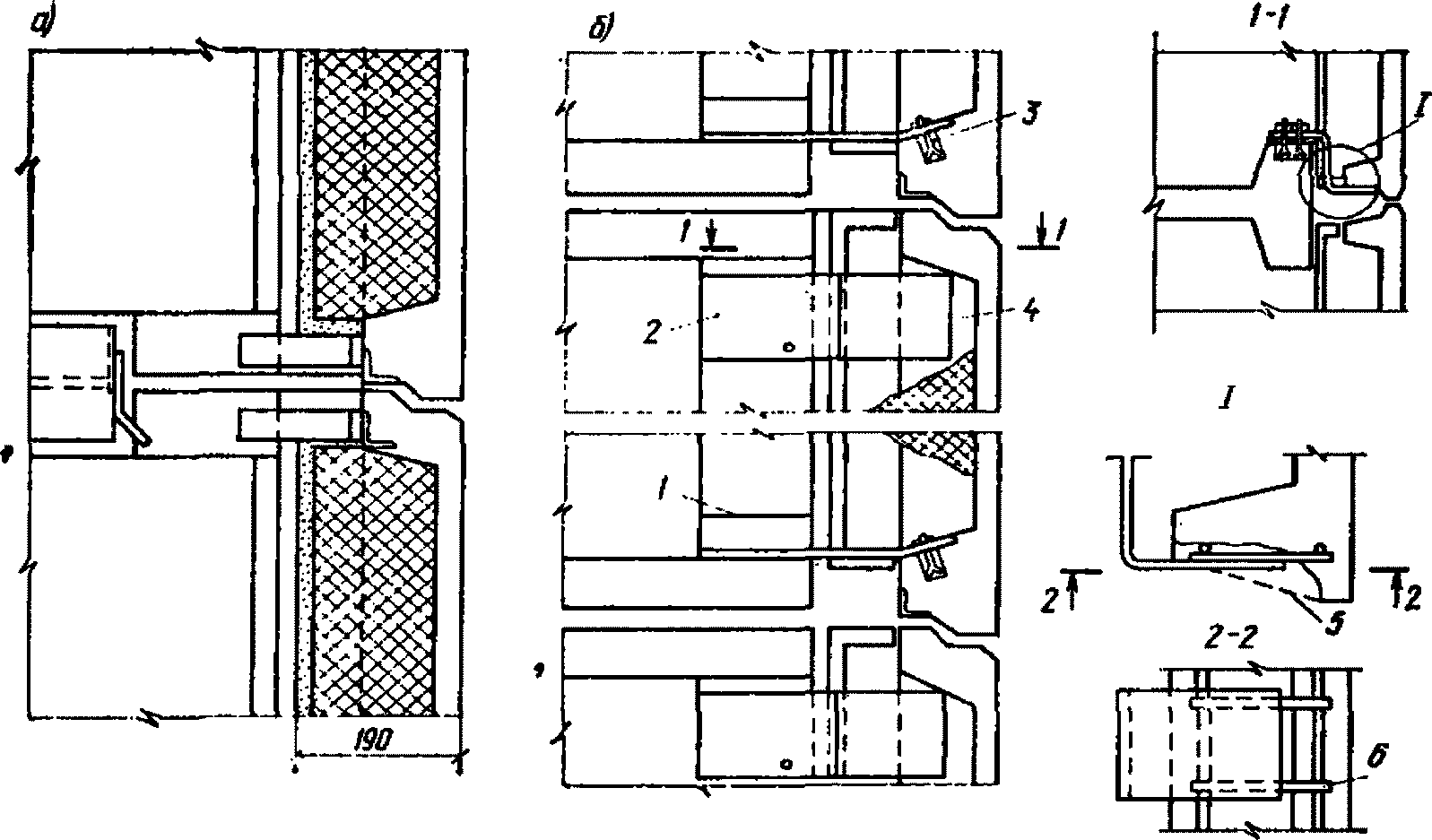

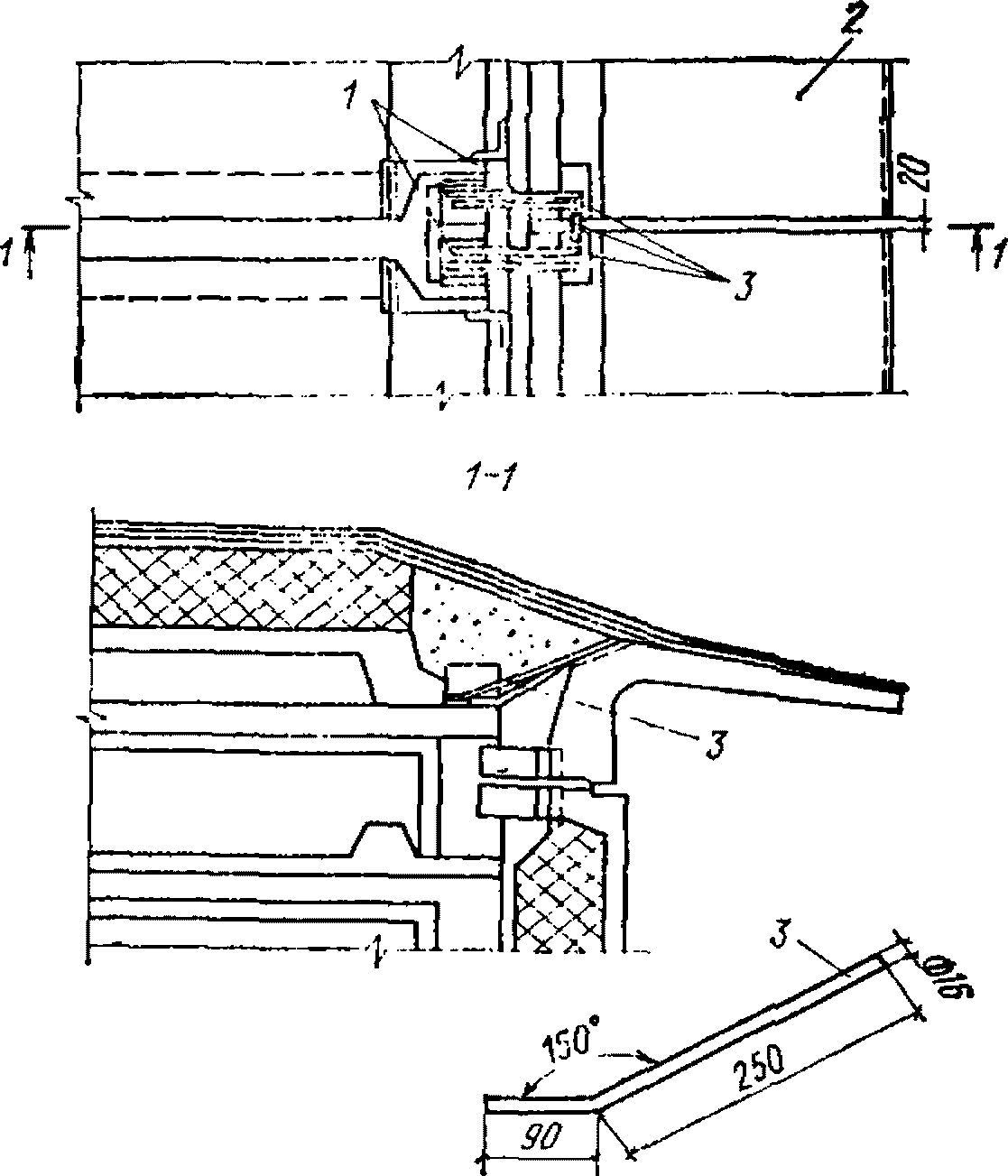

![]() домов серии ОД (К-7)
1 - парапетный блок; 2 - пластина,
; 3 - металлическаясвязь, d = 12 мм; 4 - карнизный блок; 5 - уголок
75 x 50 x 8 мм, l = 100 мм
2.2. К выборочному обследованию домов серий 1-335 и ОД (К-7) приступают через 10 - 12 лет после сдачи их в эксплуатацию. Если коррозионные поражения стали окажутся незначительными, дальнейшее наблюдение за состоянием стальных элементов осуществляют через каждые последующие 5 - 6 лет (частично в узлах, вскрывавшихся ранее, частично в узлах, вскрываемых вновь).
При наличии значительных коррозионных поражений повторный осмотр проводят не позже чем через 3 года. Во время ремонтных и реконструктивных работ также фиксируют состояние стальных элементов.
2.3. Для обследования в каждом здании в первую очередь выбирают конструктивные узлы, находящиеся в наиболее неблагоприятных условиях эксплуатации (протечки, промерзания, высокая влажность воздуха в помещении, что характерно для верхних этажей), всего по три узла каждого вида, подлежащего контролю (см. табл. 3).
2.4. При обнаружении пятен ржавчины на внутренних или наружных поверхностях стен или разрушений защитного слоя в местах расположения стальных элементов, трещин с большим раскрытием или деформаций, в результате которых отдельные наружные панели выходят из плоскости стены, проводят внеочередное обследование состояния металла вне зависимости от вида конструктивного узла и времени, истекшего с начала эксплуатации здания или после очередного обследования.
2.5. Стальные закладные детали и связи в домах серий 1-464, 1Лг-507 и 1-468 (табл. 4) систематическим обследованиям не подлежат. При различных ремонтных и реконструктивных работах в домах этих серий следует попутно фиксировать состояние закладных деталей и связей, согласно указаниям настоящей Инструкции. Кроме того, стальные элементы подлежат обследованию в случаях, указанных в п. 2.4.

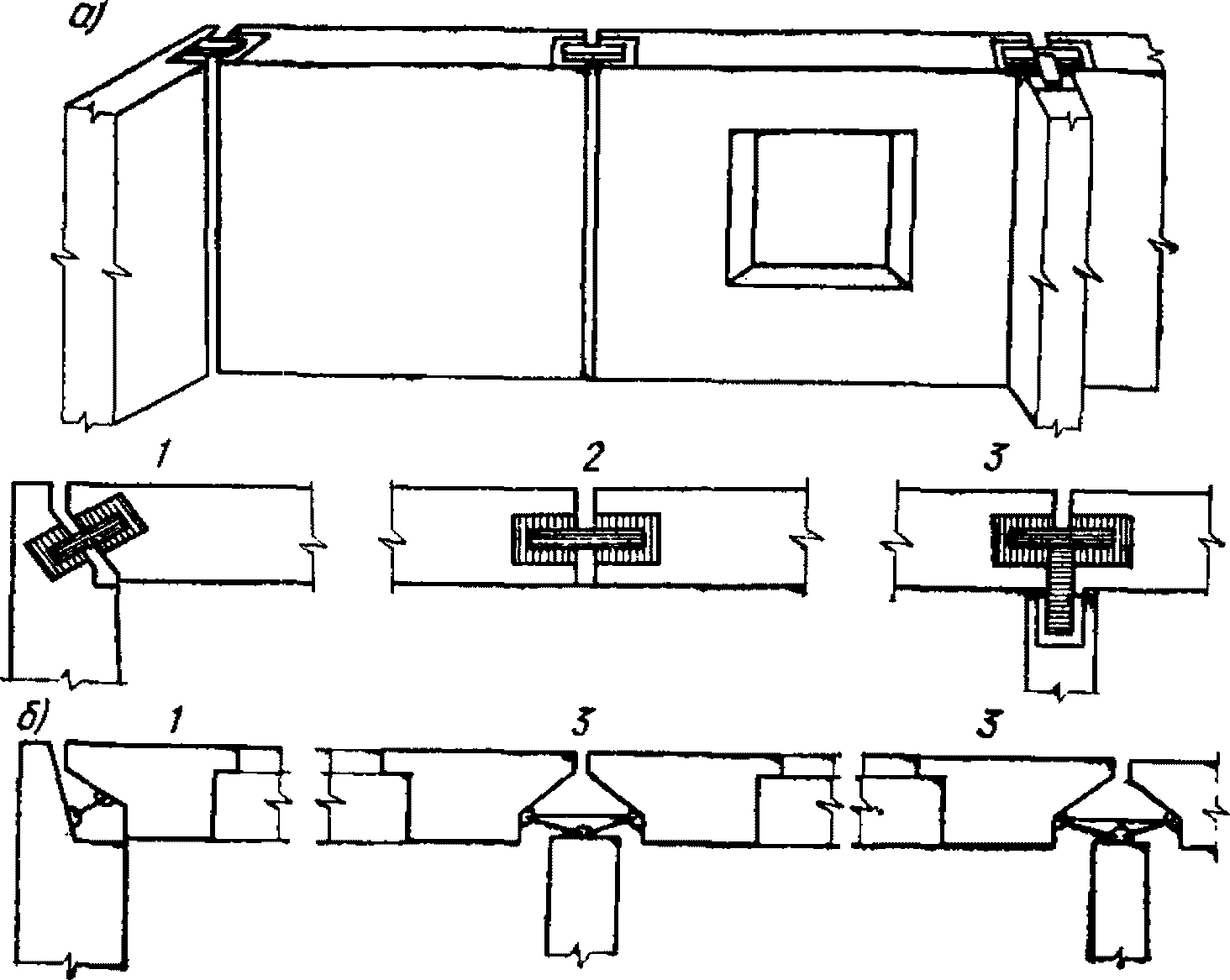

![]() а - проектное решение 1960 г.; б - проектное решение
1963 г.; 1 - угловой стык в плане; 2 - рядовой стык в плане;
3 - рядовой стык с поперечной панелью в плане

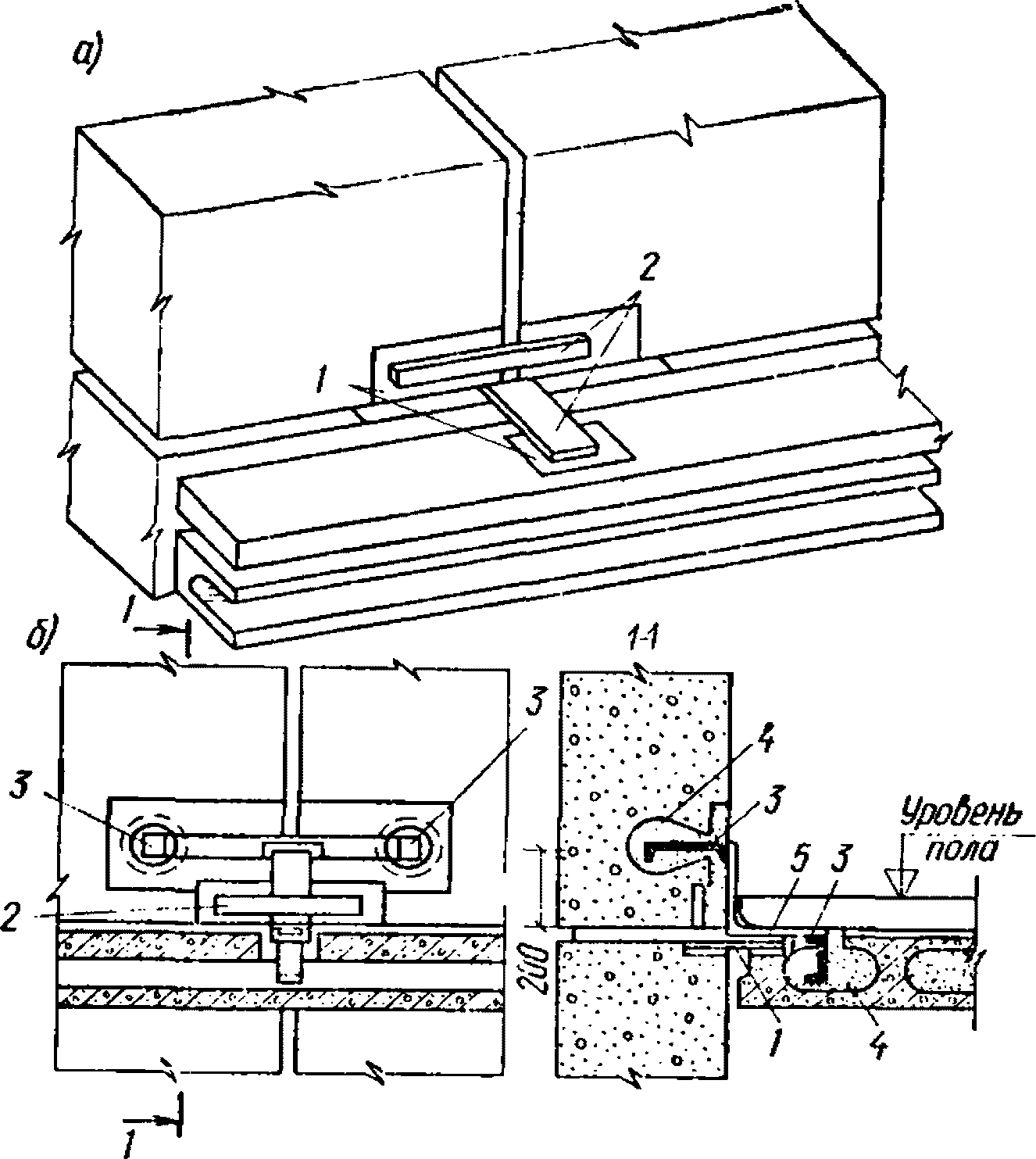

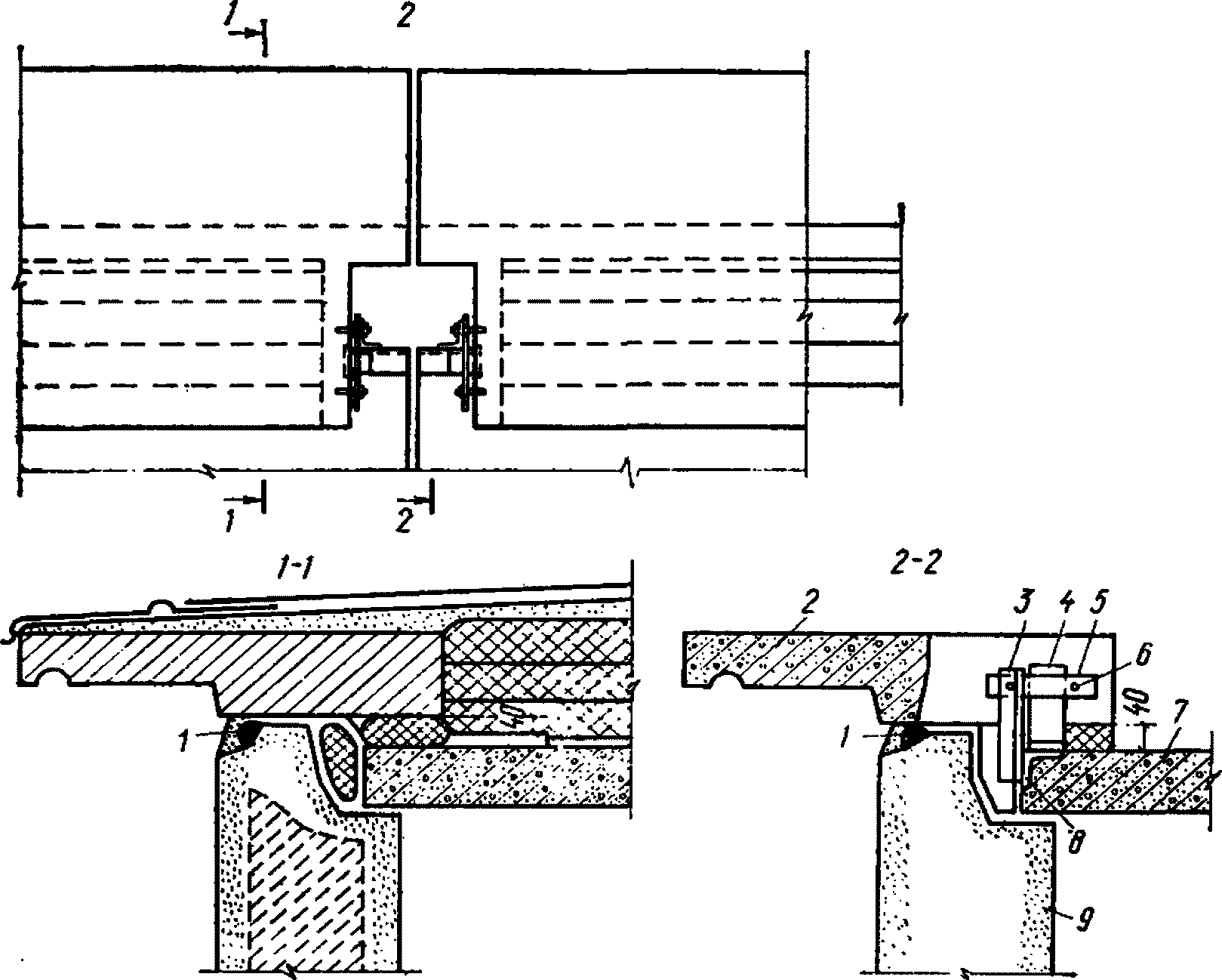

![]() перекрытий в рядовом стыке домов серии 1Лг-507
1 - контур выбиваемой ниши; 2 - пластина толщиной 8 мм

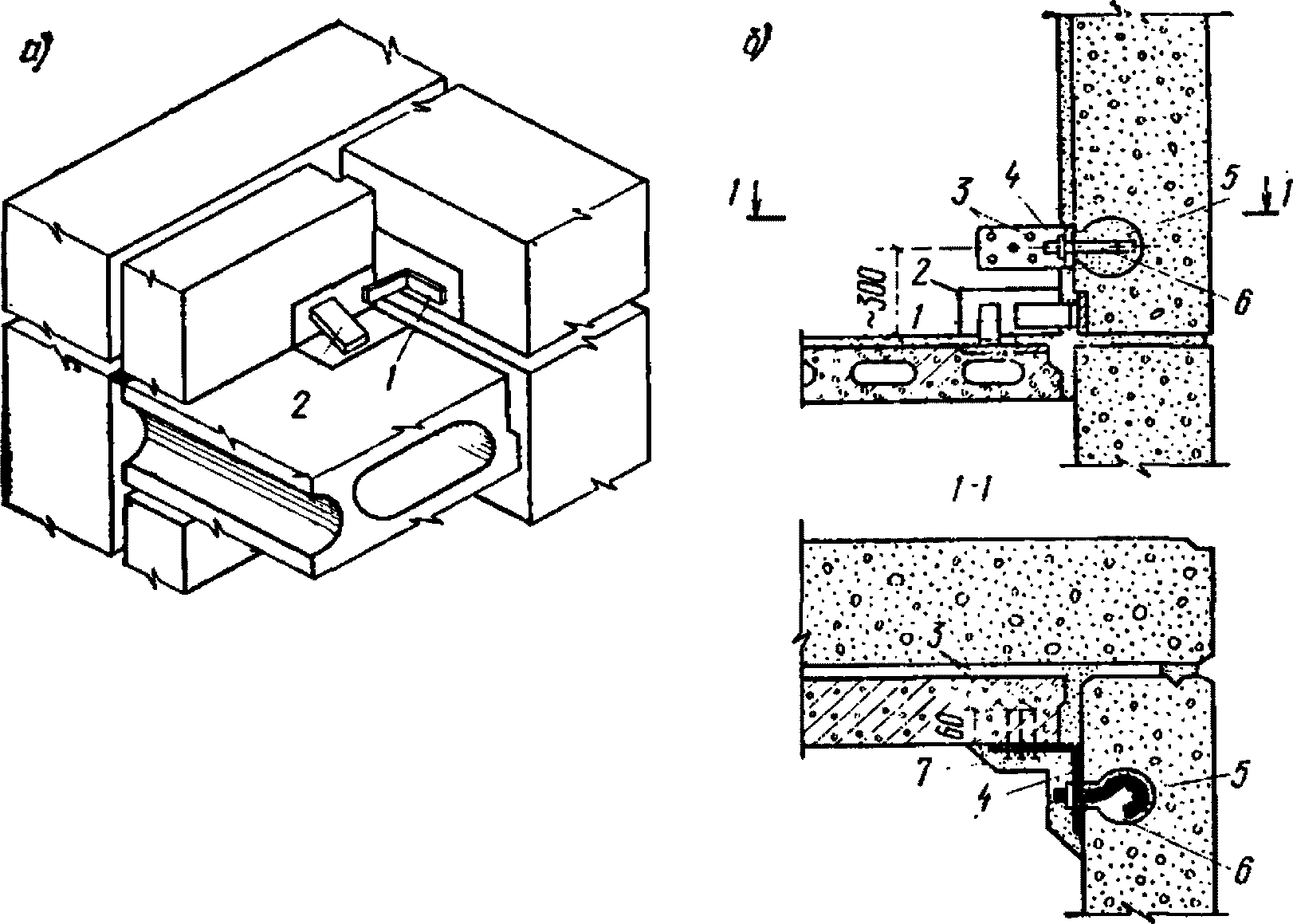

![]() перекрытия в угловом стыке дома серии 1Лг-507
1 - панель торцовой стены; 2 - керамзито- или шлакобетонная
панель наружной продольной стены; 3 - стальная пластина,
;4 - закладные детали стеновых панелей и панели
перекрытия - стальные пластины толщиной 8 мм; 5 - контур
выбиваемой ниши; 6 - стержень, d = 12 мм; 7 - железобетонная
панель перекрытия

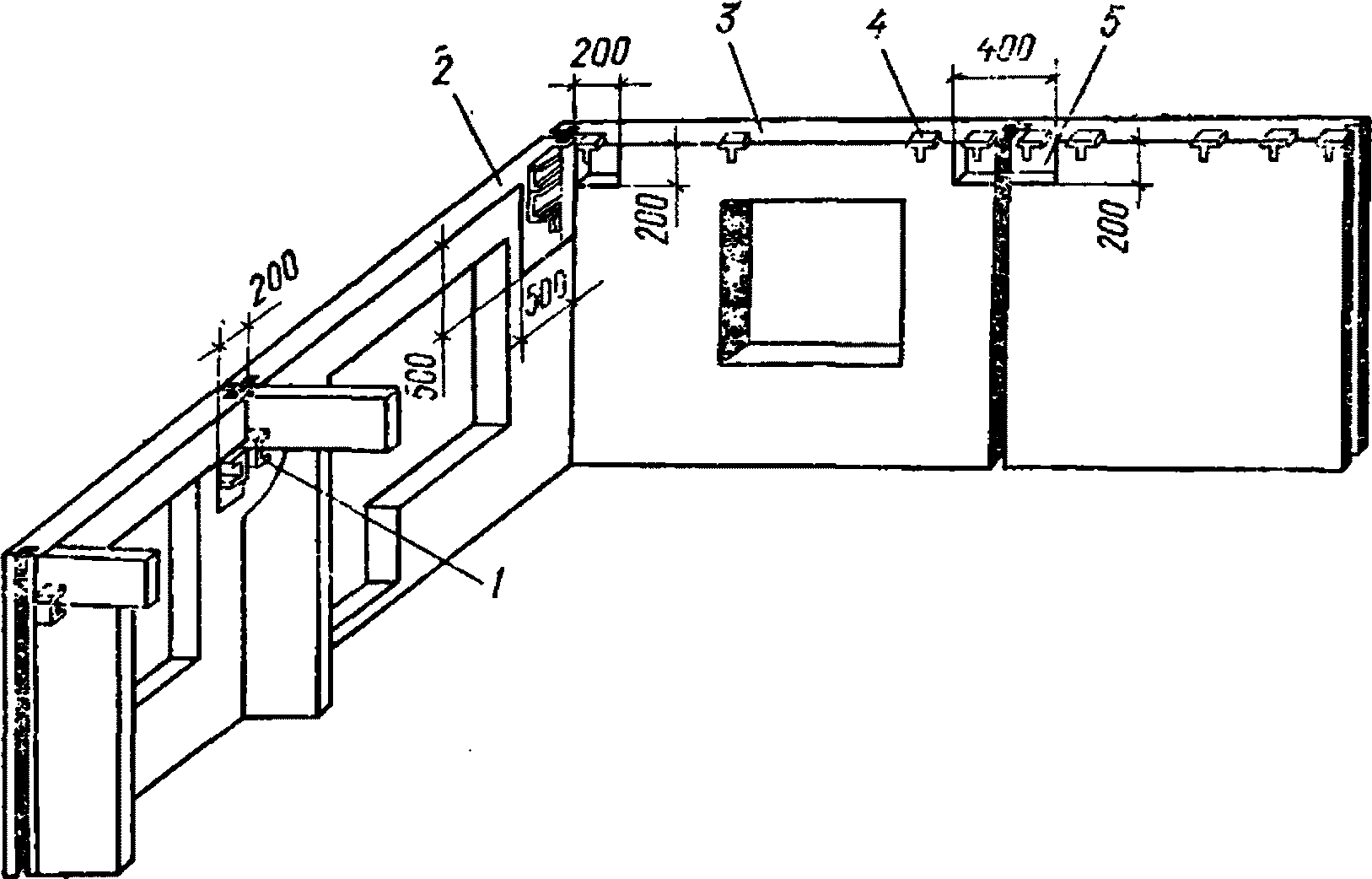

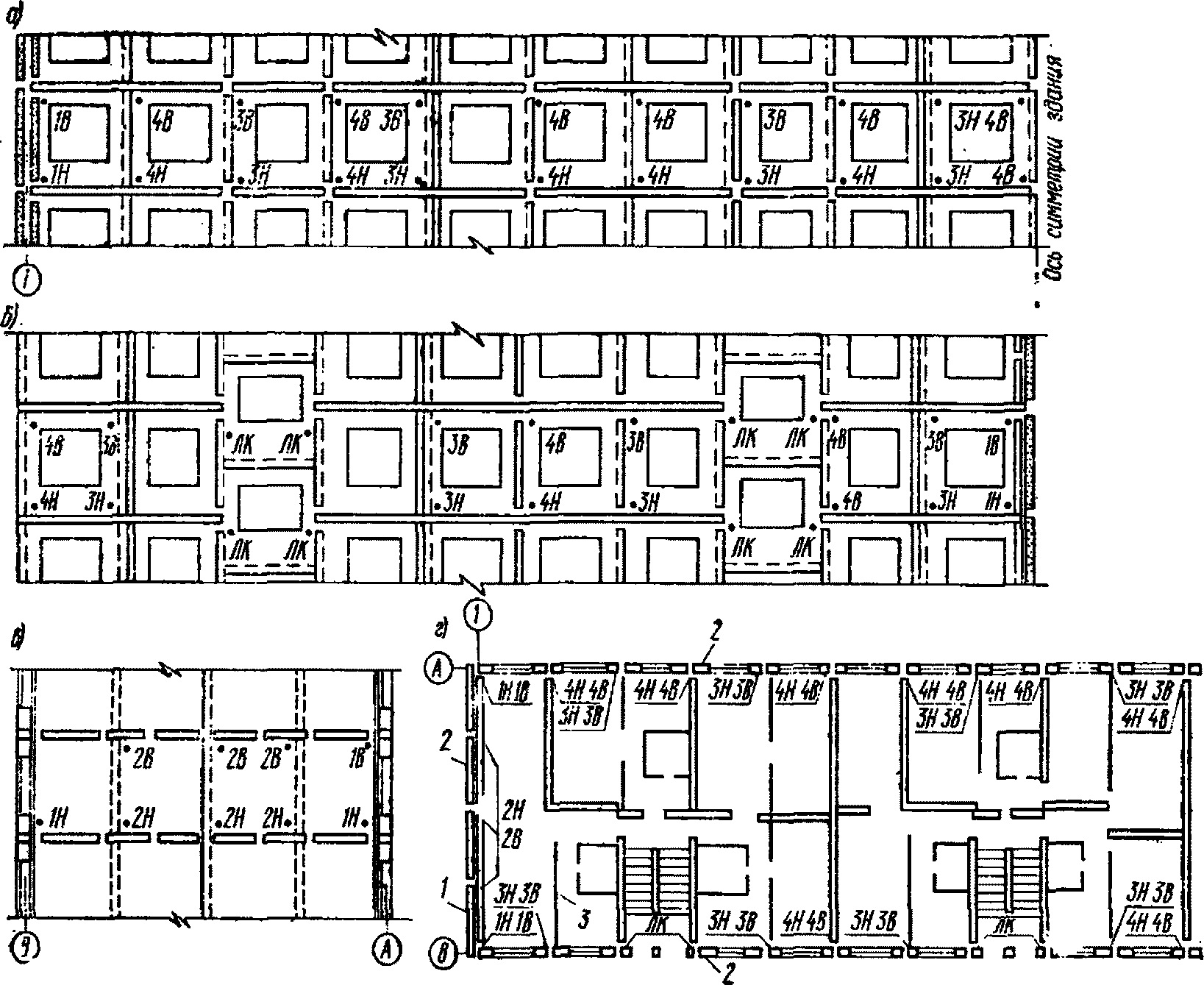

![]() домов серии 1-468
а - схема расположения стальных элементов на развертке
наружной стены по оси A; б - схема расположения стальных
элементов на развертке наружной стены по оси B; в - схема
расположения стальных элементов на развертке наружной стены
по оси I; г - план расположения стальных элементов
в торцовой и рядовой секции; 1 - несущая стена;
2 - самонесущая стена; 3 - перегородка. Цифрами обозначены
номера узлов (В - верхний, Н - нижний, ЛК - узлы
лестничной клетки)

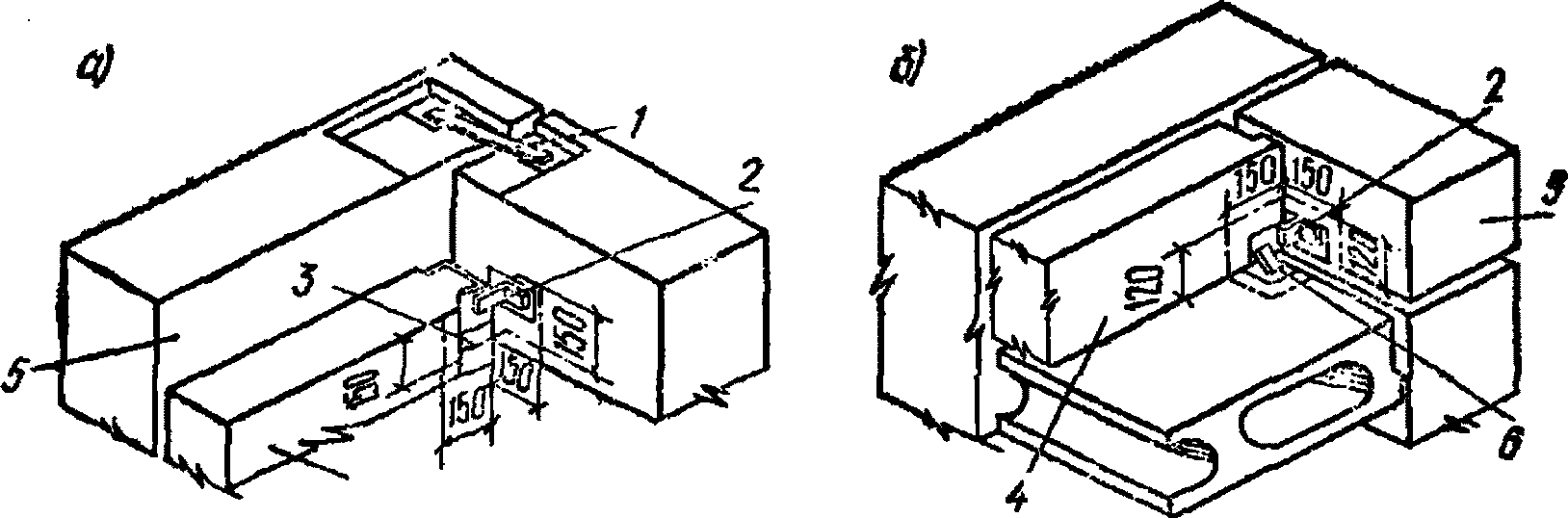

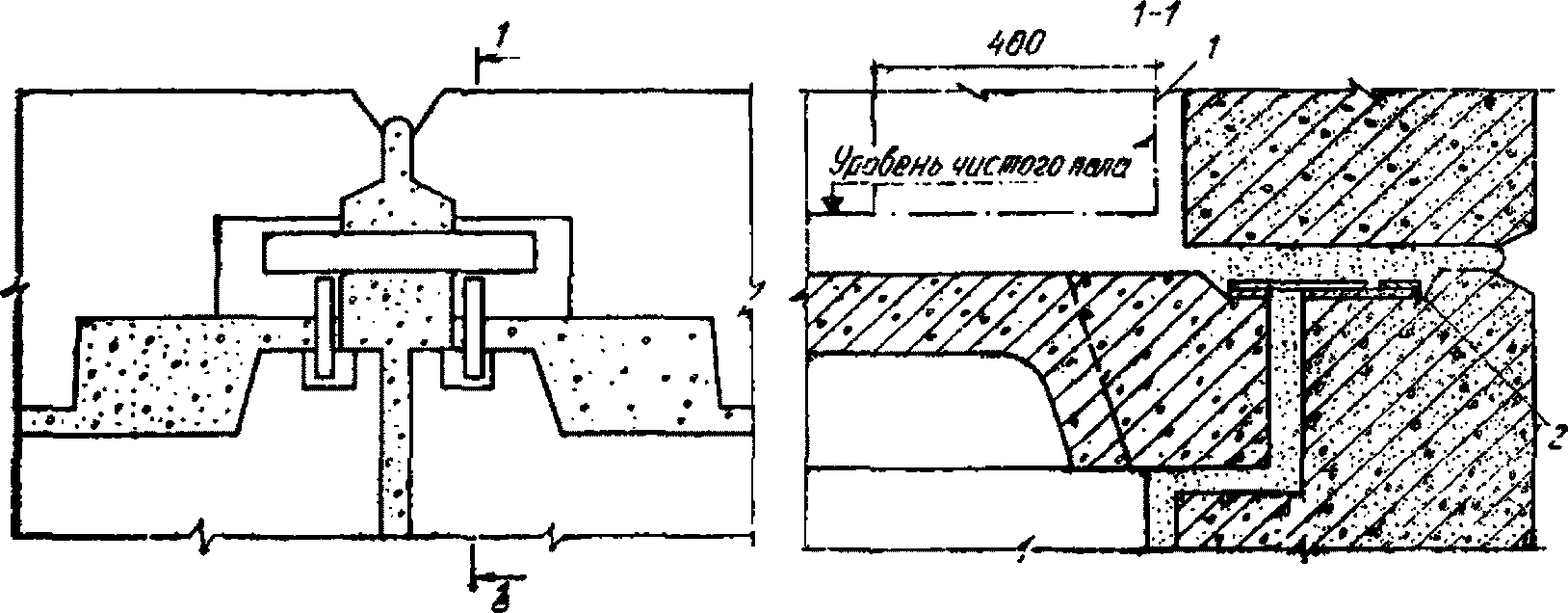

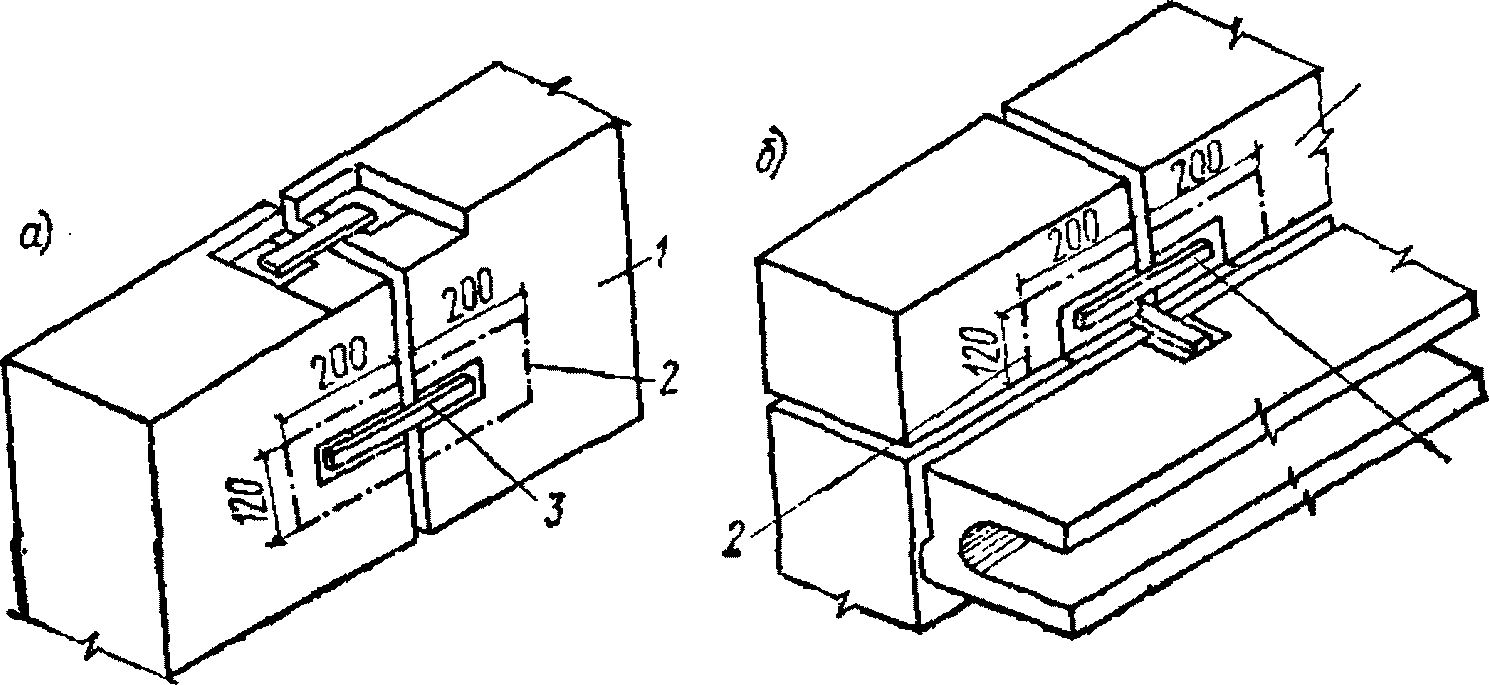

![]() серии 1-468
а - под перекрытием (3В); б - под полом (3Н); 1 - панель
наружная; 2 - контур выбиваемой ниши; 3 - полоса 40 x 8 мм,
l = 300 мм

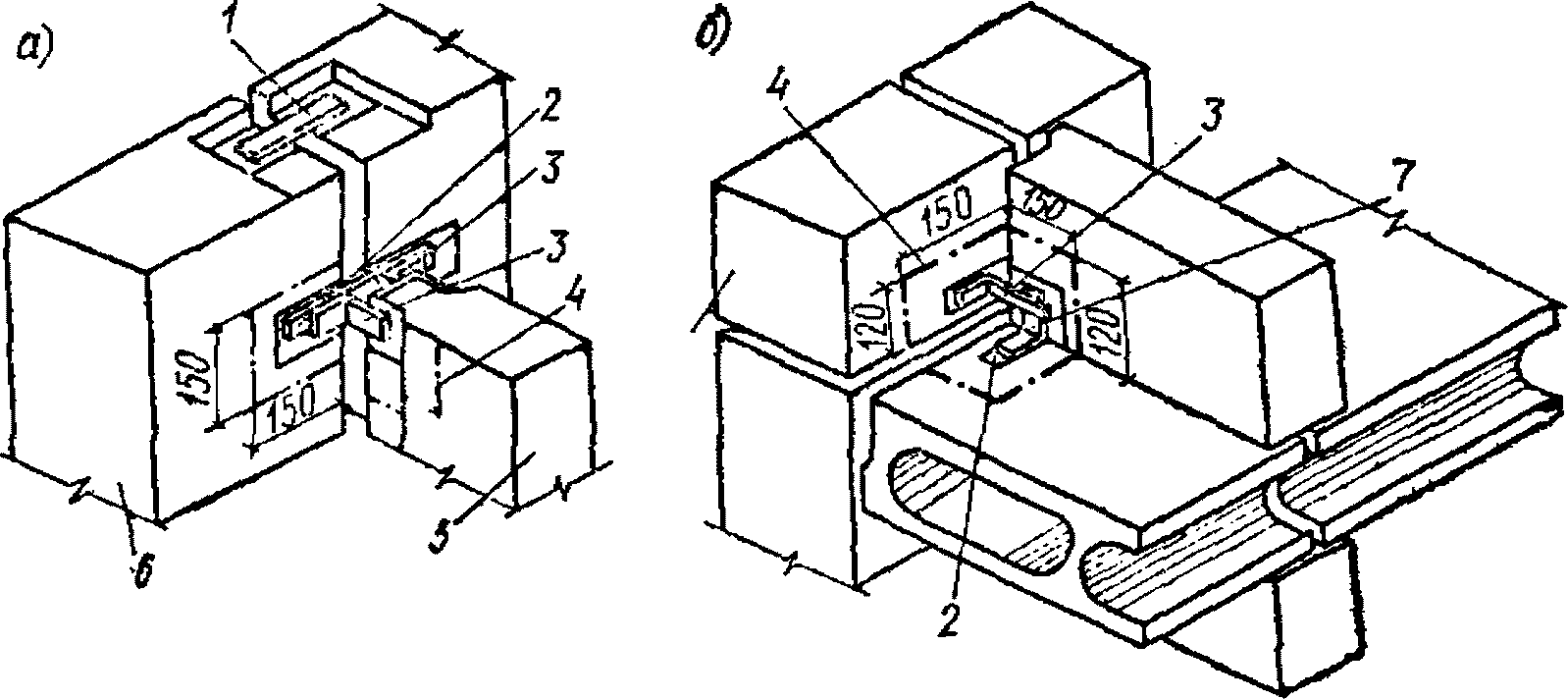

![]() к внутренним несущим стенам домов серии 1-468
а - под перекрытием (4В); б - под полом (4Н); 1 - полоса
40 x 8 мм, l = 200 мм; 2 - полоса 40 x 8 мм, l = 300 мм;
3 - уголок 100 x 63 x 8 мм, l = 50 мм; 4 - контур выбиваемой
ниши; 5 - панель внутренняя; 6 - панель наружная; 7 - уголок
50 x 6 мм, l = 50 мм
![]() а - под перекрытием (1В); б - под полом (1Н); 1 - полоса
40 x 8 мм, l = 300 мм; 2 - уголок 100 x 63 x 8 мм;
l = 50 мм; 3 - контур выбиваемой ниши; 4 - внутренняя
панель; 5 - наружная панель; 6 - полоса 40 x 8 мм, l = 70 мм

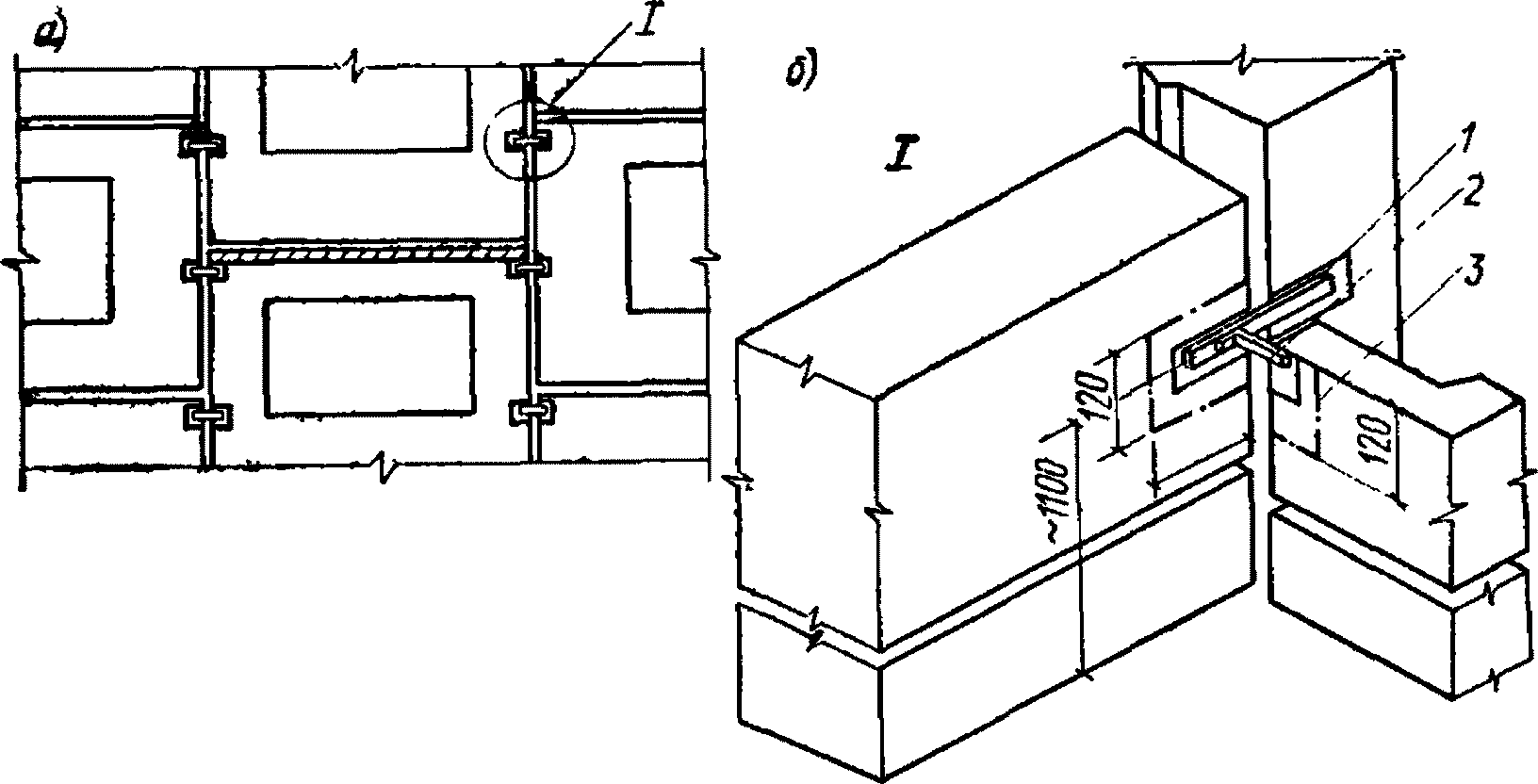

![]() в домах серии 1-468
а - фрагмент наружной стены лестничной клетки
(вид с фасада); б - узел крепления; 1 - полоса 40 x 8 мм,
l = 300 мм; 2 - уголок 100 x 63 x 8 мм, l = 50 мм;
3 - контур выбиваемой ниши
Расположение стальных закладных деталей и связей, а также их конструкции и размеры выемки материала стены для осмотра стальных элементов показаны на чертежах (рис. 8 - 16).

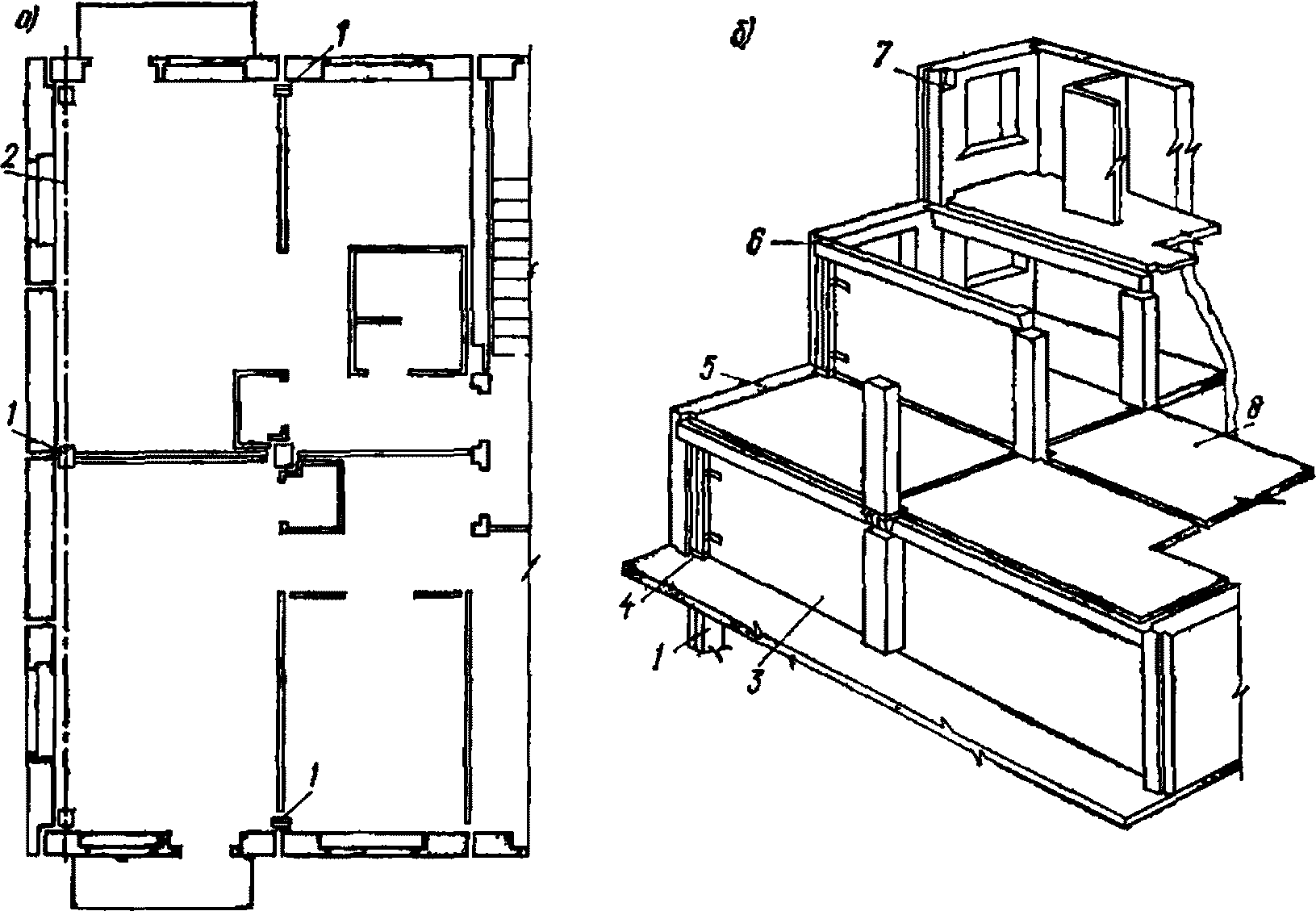

![]() устройством пристенной колонны в домах серии 1-335
а - план; б - общий вид; 1 - железобетонная колонна усиления
из двух полуколонн; 2 - обетонированный металлический
прогон; 3 - перегородка; 4 - подбетонка; 5 - наружная
панель; 6 - ригель; 7 - металлическая консоль панели;
8 - панель перекрытия
3.1. Для проведения обследования эксплуатационная организация (ЖЭК, ЖЭУ и т.п.) созывает комиссию в составе представителей проектной организации, осуществлявшей привязку типового проекта, строительной организации, представителя районного или городского жилищного управления.
3.2. Обследование состояния стальных закладных деталей состоит из пяти этапов: 1) подготовительные работы; 2) выемка материала стены; 3) очистка, осмотр и измерение закладных деталей; 4) нанесение антикоррозионного покрытия; 5) восстановление нарушенного участка ограждающих конструкций.
3.3. Подготовительные работы должны предусматривать:
подготовку к работе инструмента, оборудования, материалов;
устройство переносного освещения;
снятие пола на участках предполагаемого вскрытия (дома серии 1-468);
3.4. Вскрытие конструктивных узлов в панелях, прочность которых не превышает 35 кгс/м2 (дома серии 1-335 и 1-468), а также вскрытие внутреннего штукатурного слоя в наружных панелях домов серии ОД (К-7) можно производить вручную плотничным топором или скарпелью и кувалдой. Для расширения монтажного отверстия в железобетонной торцовой несущей стене толщиной 30 мм можно использовать механизм для выборки борозд (прил. 1). После устройства по периметру намечаемого отверстия борозды глубиной 15 мм его пробивают скарпелью и кувалдой. Арматуру разрезают, концы ее загибают внутрь стены.
Вскрытие закладных деталей в домах серии 1-468 без применения механизированного инструмента начинают с расчистки вертикального и горизонтального стыков до стальных элементов для уточнения их местоположения. Ячеистый бетон удаляют начиная от закладной детали к периметру выемки таким образом, чтобы не вызвать отслоение закладных деталей от тяжелого бетона.
Для выемки ячеистого бетона можно также использовать механизированный инструмент. В этом случае работы осуществляют согласно пп. 3.5 и 3.6.
3.5. Для вскрытия конструкций из легкого бетона в домах серии 1Лг-507 и 1-464 рекомендуется применять электромагнитобур СЦ-2 с комплектом сменного рабочего инструмента. Техническая характеристика электромагнитобура и эскизы комплекта сменного рабочего инструмента приведены в прил. 1.
Электромагнитобур СЦ-2 подключают к сети однофазного переменного тока через преобразовательную подстанцию, понижающую напряжение с 220 до 44 В. Он снабжен ударным и вращательным механизмами, которые обеспечивают ударный, вращательный и ударно-вращательный режимы работы инструмента.
3.6. Вскрытие конструкций с применением механизированного инструмента проводится в несколько этапов:
1) подготовка гнезд под сверление отверстий по периметру участка, подлежащего вскрытию;
2) сверление отверстий на заданную глубину;
3) разрушение оставшихся перемычек между отверстиями.

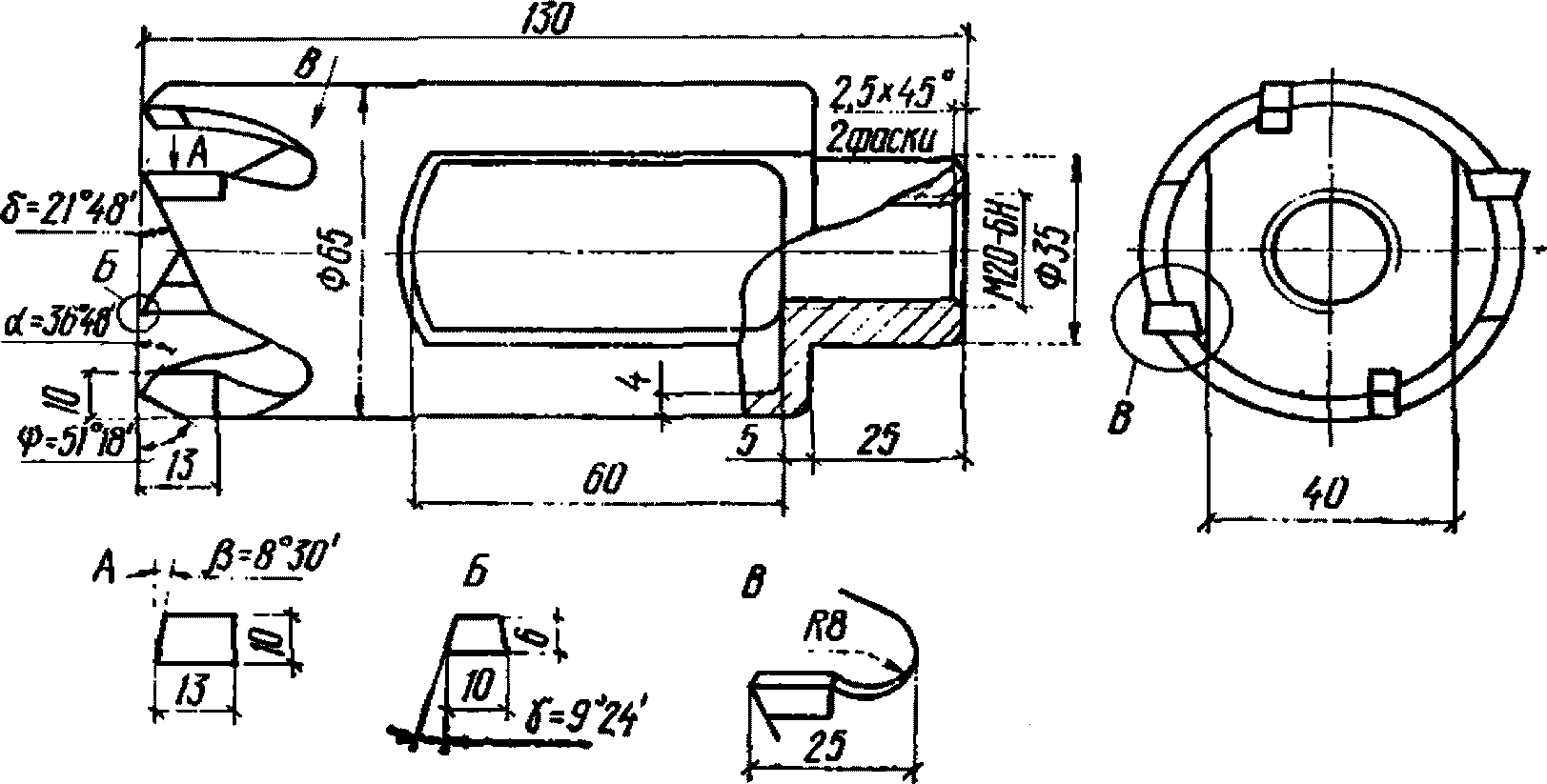

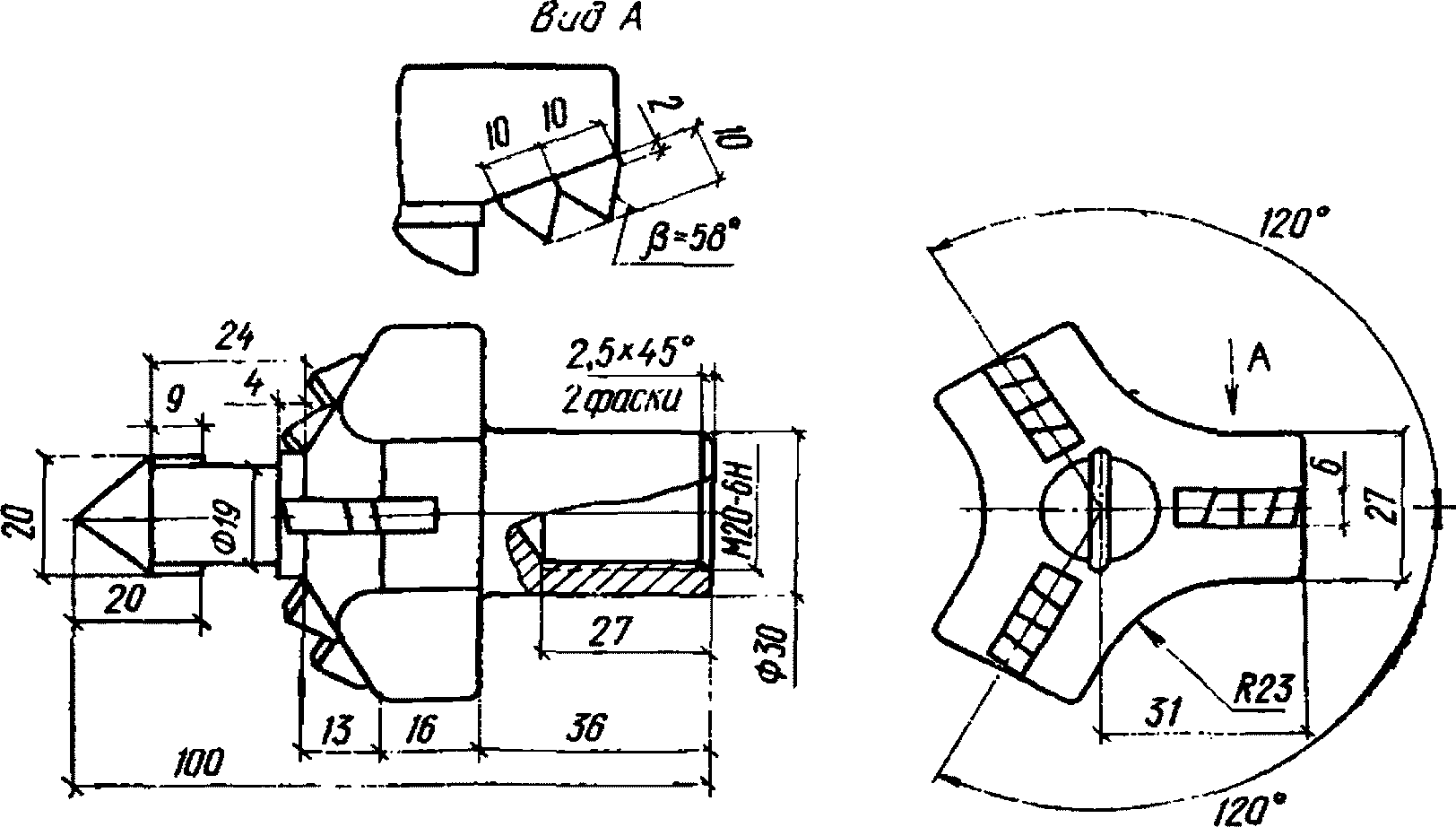

Гнезда под сверление отверстий выполняют центровой коронкой диаметром 70 мм на глубину не более 10 мм. Расстояния между центрами смежных отверстий должны составлять 90 - 100 мм, чтобы толщина перемычки между ними находилась в пределах 10 - 20 мм. Режим работы инструмента вращательный.

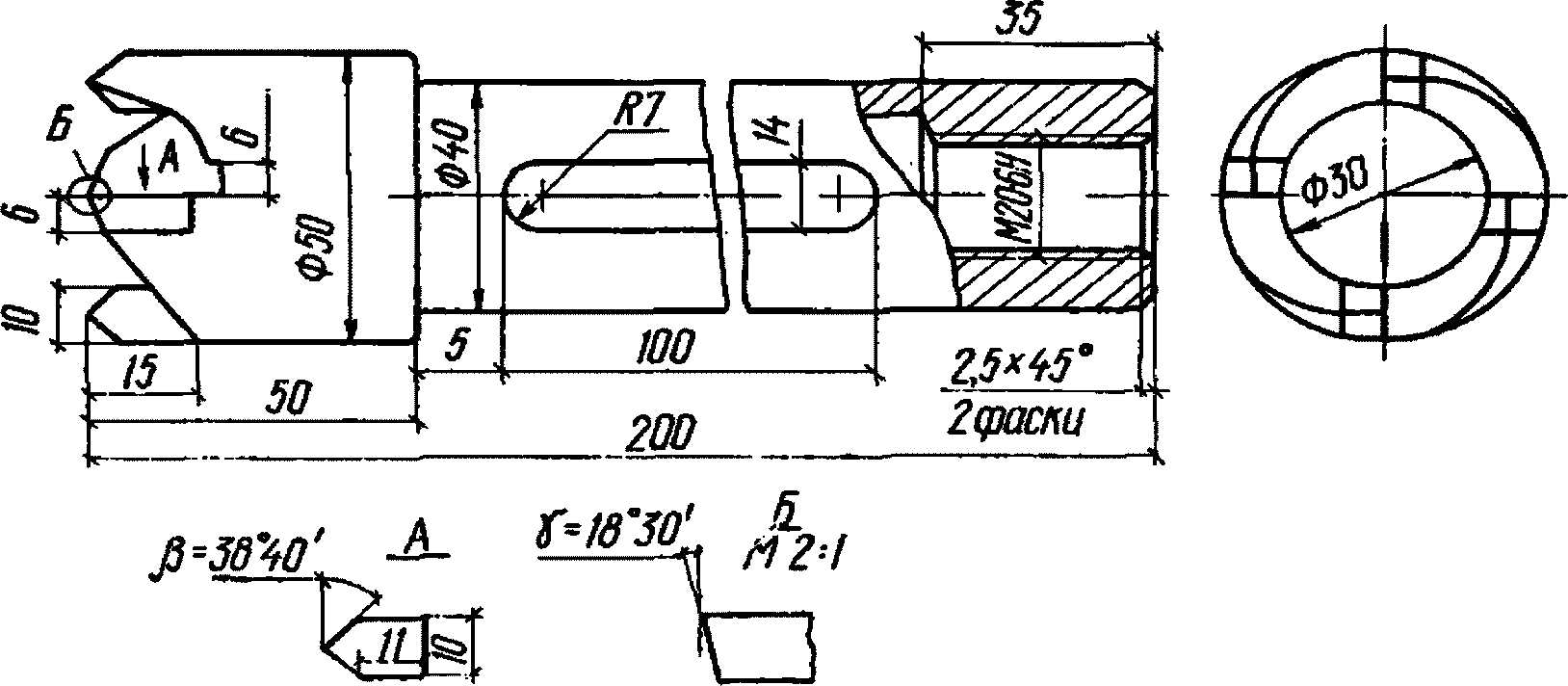

Отверстие сверлят полой коронкой диаметром 55 или 65 мм по подготовленным гнездам до требуемой глубины. Режим работы инструмента ударно-вращательный.
Оставшиеся между высверленными отверстиями перемычки разрушают сверлом диаметром 17 или 26 мм в ударном режиме работы инструмента.
3.7. Зачистку закладных частей от остатков цементного раствора и продуктов коррозии производят вручную металлической щеткой и наждачной бумагой.
3.8. При определении состояния стальных элементов большое значение имеет визуальное обследование: деталь, очищенную от бетона и загрязнений, хорошо освещают и осматривают с лицевой и тыльной стороны (с помощью зеркала). Характер коррозионных поражений определяют согласно следующим описаниям:
а) сплошная коррозия - ржавчиной покрыта вся поверхность детали;
б) местная коррозия - коррозионные поражения локализованы на отдельных участках поверхности металла в виде пятен (диаметр коррозионного поражения больше его глубины), язв (диаметр коррозионного поражения примерно равен его глубине), точек (диаметр коррозионного поражения меньше его глубины).
3.9. При обследовании состояния стальных деталей устанавливают два количественных показателя: площадь поверхности, пораженную коррозией, и толщину стальной детали после очистки от коррозии.
При наличии местной коррозии любого из указанных видов осматривают все доступные поверхности закладных деталей и связей и при помощи тонкой металлической линейки или визуально определяют площадь поверхности детали, пораженную коррозией.
При язвенной коррозии подсчитывают число язв на каждой детали.
После очистки стальных частей от продуктов коррозии, согласно п. 3.7, измеряют толщину каждой детали в наиболее тонком сечении возможно большее число раз (но не менее двух). Измерения производят микрометром или штангенциркулем с точностью до 0,01 мм. В процессе обследования проверяют наличие и состояние сварных швов.
Результаты осмотра и измерений фиксируют в журнале, форма которого приведена в прил. 2.
3.10 <*>. Если сечение стального элемента после очистки от коррозии составляет не менее 70% проектного <**>, стальную поверхность защищают от дальнейшего развития коррозии в соответствии с "Рекомендациями по антикоррозионной защите и усилению стальных закладных частей в конструкциях крупнопанельных зданий" (см. раздел II).
--------------------------------
<*> Все изложенное в п. 3.10 относится лишь к стальным элементам, подлежащим систематическим обследованиям в конструктивных узлах домов серий 1-335 и ОД (К-7). Для домов всех остальных серий решение принимает местная проектная организация.
Если хотя бы в одном из трех обследованных узлов сечение стального элемента после очистки от коррозии будет составлять менее 70% проектного или на одной детали имеется два и более очага язвенной коррозии, вскрывают и обследуют дополнительно еще три аналогичных узла. В случае, если в результате основного или дополнительного обследования выявится наличие хотя бы двух стальных деталей, разрушенных коррозией более чем на 30% своего сечения, или имеющих два и более очага язвенной коррозии, вскрывают и обследуют все аналогичные конструктивные узлы здания.
Конструктивные узлы, в которых стальные детали разрушены коррозией более чем на 30% своего сечения или имеют более одной коррозионной язвы, усиливают (см. раздел II).
3.11. По окончании перечисленных работ вскрытые узлы заделывают способами, приведенными в табл. 5.
3.12. В местах расположения закладных деталей во избежание дальнейшего развития коррозии стали устраняют протечки и промерзания, просушивают отсыревшие участки наружных ограждений <*>.
--------------------------------
<*> В случае промерзания углового стыка в домах серии 1-335 целесообразно уменьшить объем расположенных здесь стальных элементов (см. рис. 2).
4.1. Кроме заполнения журнала, в котором фиксируют состояние стальных элементов, при обследовании составляют акты на скрытые работы. В актах должны быть указаны выполненные работы, а также материалы, использованные для антикоррозионной защиты стальных элементов и для заделки выемки.
4.2. Качество строительных материалов, применяемых для заделки, должно удовлетворять требованиям соответствующих ГОСТов и контролироваться перед их использованием и в процессе работ (в лабораториях).
Перед шпаклевкой газобетонных панелей проверяют качество штукатурных работ. Штукатурка должна иметь прочное сцепление с панелью и быть без трещин. Отслоенную штукатурку удаляют и оштукатуривают поверхность заново. Не допускается растрескивание шпаклевки и стыков панелей. При небольшом числе трещин или наличии отдельных трещин шириной до 0,1 мм допускается перетирка поверхности трещин известково-песчаным раствором на молотом песке состава 1:2.
4.3. Вскрытие и заделку стальных закладных частей в конструкциях эксплуатируемых крупнопанельных зданий производят, руководствуясь правилами техники безопасности [6].
4.4. При вскрытии несущих конструктивных элементов необходимо обеспечить безопасность производства работ и пространственную неизменяемость конструкций:
в домах серии 1-335 не нарушать заделку опорных консолей в железобетонных ребрах панелей продольных и торцовых стен;
при обследовании узла крепления газобетонных наружных панелей к несущим железобетонным перегородкам в домах серии 1-468 не обнажать тыльную сторону детали, заделанной в ячеистый бетон.
4.5. Рабочим, производящим вскрытие узлов крепления карнизных блоков в домах серии ОД (К-7) и 1-335, должны выдаваться монтажные пояса.
4.6. При использовании электромагнитобура для сверления смежных отверстий нужно следить, чтобы ширина перемычки между ними была не менее 10 - 20 мм, так как при соприкосновении инструмента с ранее высверленным отверстием происходит резкий удар инструмента о кромку отверстия, в результате чего рабочий может не удержать его в руках.
Если электромагнитобур работает в ударном режиме, не допускается применять пику или зубило, поскольку эти инструменты заклиниваются в прочном материале (например, керамзитобетоне марки 50). Нельзя использовать вращательный режим для выведения инструмента из заклиненного состояния, так как на рукоятке электромагнитобура создается значительный реактивный момент, что может привести к несчастному случаю.
Категорически запрещается включать электромагнитобур в неисправном состоянии или с незакрепленным инструментом, а также без упора инструмента в стену.
4.7. Рабочие, выполняющие вскрытие и заделку ограждающих конструкций, должны быть проинструктированы о методах безопасного производства работ и иметь спецодежду, защитные очки, резиновые перчатки и респираторы.
И УСИЛЕНИЮ СТАЛЬНЫХ ЗАКЛАДНЫХ ДЕТАЛЕЙ В КОНСТРУКЦИЯХ
КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ СЕРИЙ 1-335, ОД (К-7), 1-464,
1Лг-507, 1-468
1.1. По результатам обследования стальных элементов в наружных ограждениях крупнопанельных зданий в соответствии с "Инструкцией по вскрытию и заделке стальных закладных частей в конструкциях крупнопанельных зданий серий 1-335, ОД (К-7), 1-464, 1Лг-507 и 1-468" должно приниматься решение о возможности дальнейшей эксплуатации данного конструктивного узла после очистки его от ржавчины и нанесения антикоррозионного покрытия или о необходимости его усиления.
1.2. Если предельно-допустимого состояния достигает стальная деталь, соединяющая закладные части двух или нескольких конструктивных элементов, ее заменяют новой или к ней приваривают дополнительную связь.

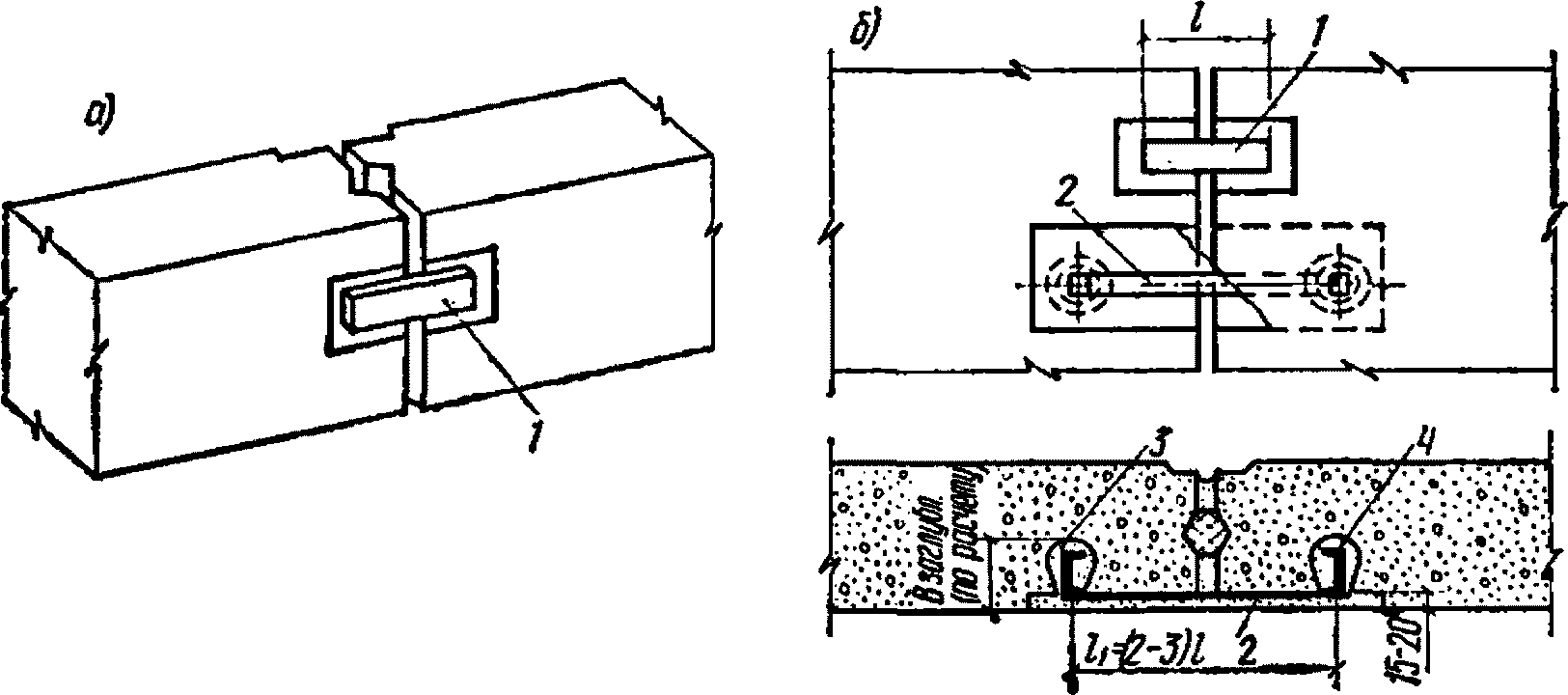

В случае значительной коррозии закладных деталей в бетонные панели наружных и внутренних стен, перекрытий и других элементов вводят новые крепежные детали путем замоноличивания болтов.
При нарушении прочности в результате коррозии стальных элементов, служащих опорой для панелей перекрытия (серия 1-335) или для лестничных площадок (серия 1Лг-507), устраивают новую железобетонную конструкцию в виде опорных стоек со специальными фундаментами.
1.3. Защиту закладных деталей и связей от коррозии с применением лакокрасочных материалов выполняют в следующем порядке:
1) счищают пластовую и рыхлую ржавчину, остатки цементного раствора и грязи;
2) удаляют пыль и обезжиривают поверхность;
3) преобразуют ржавчину грунтом-преобразователем ВА-0112;
4) окрашивают поверхности полимерными составами.
1.4. Для преобразования ржавчины толщиной до 100 мкм, прочно связанной с поверхностью стали, применяют грунт-преобразователь ВА-0112, переводящий ржавчину в нерастворимые соединения. Допускается также наносить грунт на поверхность, покрытую тонкой и плотной окалиной. Грунт наносится в один слой и является одновременно защитным покрытием.
1.5. Для защиты закладных частей и связей от коррозии используют следующие полимерные составы: эпоксидные, эпоксидно-каучуковые и перхлорвиниловые.
Рекомендуемые системы покрытий на основе этих составов приведены в табл. 6, физико-механические показатели систем покрытий - в прил. 3, характеристика материалов - в приложениях 4 и 5.
При выборе систем покрытий следует руководствоваться практической возможностью получения составляющих материалов.
2.1. Подготовка поверхности под окраску является одной из наиболее ответственных операций при окрасочных работах и должна выполняться тщательно.
2.2. Перед нанесением составов, преобразующих ржавчину, поверхность детали очищают от остатков цементного раствора и грязи и удаляют пластовую и рыхлую ржавчину стальными скребками и металлическими щетками (прил. 6).
При больших поверхностях стальных элементов и достаточно большой выемке стенового материала, обеспечивающей удовлетворительный доступ к ним (например, к стальным консолям в домах серии 1-335), можно применять механизированные средства - специальную металлическую щетку, для привода которой используется сверлильная электрическая машина ИЭ-1003 (прил. 7). Обработанную поверхность протирают тряпкой, смоченной уайт-спиритом (в небольшом количестве), для обезжиривания и удаления пыли.
Для контроля толщины ржавчины, прочно связанной с поверхностью стали, используют толщиномер ИТП-1 (см. прил. 6). Для полного преобразования ржавчины грунтом ВА-0112 толщина ее не должна превышать 100 мкм. При большей толщине избыток ржавчины удаляют.
2.3. После очистки поверхность детали покрывают грунтом-преобразователем, состоящим из двух компонентов: основы и кислотного отвердителя, поставляемых в отдельных упаковках. Транспортировать и хранить грунт при температуре ниже 0 °C запрещается.
2.4. Перед началом работ основу грунта смешивают с кислотным отвердителем. Смешивание должно производиться в следующих пропорциях и в следующем порядке: на 100 мас. ч. основы грунта добавляют при постоянном перемешивании 5,2 мас. ч. отвердителя 85%-ной ортофосфорной кислоты. После смешивания грунт разводят водой до рабочей вязкости 50 - 60 с по вискозиметру ВЗ-4 и выдерживают 1 ч. Срок хранения грунта-преобразователя с отвердителем не более 24 ч.
2.5. Грунт наносят кистью (в один слой), тщательно втирая в ржавую поверхность. Расход грунта 140 - 150 г/м2. Нанесение грунта производят при температуре воздуха не ниже 10 °C. Время высыхания грунта при нормальной температуре (18 - 20°) составляет не более 24 ч.
Для контроля толщины и равномерности распределения грунта-преобразователя применяют толщиномер ИТП-1 (см. прил. 6).
Для более полного преобразования ржавчины рекомендуется наносить лакокрасочные составы через 2 - 5 сут после высыхания преобразователя.
3.1. Лакокрасочные материалы, поступающие с завода-изготовителя, перед употреблением тщательно размешивают до полного устранения осадка. Грунты, эмали и краски отфильтровывают от механических примесей через сито N 06.
3.2. Закладные части внутри помещения окрашивают при температуре не ниже 10 °C. Окраску производят при открытых окнах - для проветривания помещения (см. пп. 5.4 - 5.5), а также для ускорения высыхания покрытия.
3.3. Все составы наносят кистями-ручниками равномерным слоем, без наплывов и натеков.
Окраска эпоксидным составом
3.4. Эпоксидные составы состоят из двух компонентов: основы и отвердителя N 1.
3.5. Перед употреблением грунт-шпаклевку смешивают с отвердителем N 1 (на 100 мас. ч. основы грунта 8,5 мас. ч. отвердителя) и разбавляют растворителем - смесью ацетона с толуолом (в соотношении 2:3) до рабочей вязкости 30 - 35 с по вискозиметру ВЗ-4. Состав готовится небольшими порциями и должен быть использован в течение 1,5 - 2 ч.
3.6. Эпоксидную грунт-шпаклевку ЭП-00-10 наносят в два слоя, с промежуточной сушкой каждого слоя в течение 24 ч (t = 18 - 20 °C). Расход грунт-шпаклевки на один слой 130 - 150 г/м2.
3.7. Для улучшения сцепления бетона, применяемого для заделки ремонтируемого узла, с поверхностью окрашенной детали наносят слой лака Э-4100 с маршалитом <*>.
--------------------------------
<*> В том случае, когда бетон не прилегает непосредственно к поверхности закладной части, наносить слой лака с маршалитом необязательно (например, в домах серии ОД).
Перед употреблением лак смешивают с отвердителем N 1 (3,5 мас. ч. на 100 мас. ч. лака) и разбавляют толуолом до рабочей вязкости 12 - 14 с, затем в состав вводят маршалит в количестве 20% от массы лака. Полученную смесь тщательно перемешивают. Срок годности лака 6 - 8 ч.
3.8. Лак наносят кистью в один слой. Расход лака на один слой 75 - 85 г/м2. Время высыхания слоя 24 ч.
Окраска эпоксидно-каучуковым составом
3.9. Эпоксидно-каучуковый состав представляет собой смесь эпоксидной грунт-шпаклевки ЭП-00-10 и хлоркаучуковой эмали КЧ-749.
3.10. Для приготовления состава грунт-шпаклевку ЭП-00-10, в состав которой входят отвердитель и растворитель (см. п. 3.5), смешивают с хлоркаучуковой эмалью КЧ-749 в соотношении 1:1.
Рабочая вязкость смеси 43 - 47 с. Для доведения вязкости до рабочей вводят растворитель - смесь ацетона с толуолом (в соотношении 2:3). Срок годности состава 6 - 8 ч.
3.11. Эпоксидно-каучуковый состав наносят в три слоя непосредственно по грунту-преобразователю ВА-0112.
Расход на один слой 125 - 135 г/м2. Время высыхания каждого слоя - 24 ч.
3.12. Для улучшения сцепления бетона с поверхностью окрашенной детали рекомендуется наносить слой эпоксидного лака Э-4100 с маршалитом (см. пп. 3.7 - 3.8).
Окраска перхлорвиниловыми составами
3.13. Перед нанесением перхлорвиниловой эмали ХСЭ-23 на поверхность, обработанную преобразователем ВА-0112, наносят грунт ХС-010. Перед употреблением грунт разбавляют растворителем Р-4 до вязкости 20 - 25 с. Для получения ровного без пропусков слоя грунт наносят кистью в два слоя с промежуточной сушкой 10 - 15 мин.
Расход грунта на один слой 40 - 45 г/м2. Время высыхания слоя 1 ч.
3.14. Перхлорвиниловую эмаль ХСЭ-23 наносят в два слоя. Перед нанесением эмаль разбавляют до рабочей вязкости 30 - 40 с растворителем Р-4.
Расход эмали на один слой 150 - 200 г/м2. Время высыхания каждого слоя эмали 2 ч.
3.15. Для улучшения сцепления бетона с поверхностью окрашенной детали рекомендуется наносить один слой перхлорвинилового лака ХСЛ <*> с маршалитом.
--------------------------------
3.16. Перед употреблением лак разбавляют растворителем Р-4 до рабочей вязкости 20 - 25 с и в полученную смесь вводят при перемешивании маршалит в количестве 20% массы.
3.17. Лак наносят кистью в один слой. Расход лака на один слой 80 - 100 г/м2. Время высыхания 1 ч.
4.1. При защите закладных частей и связей от коррозии необходимо осуществлять строгий контроль за качеством выполненных работ.
Толщину прочно связанной ржавчины на каждой детали проверяют в 3 - 4 точках при помощи магнитного толщиномера ИТП-1. При отсутствии толщиномера толщину ржавчины контролируют микрометром. Для этого в 3 - 4 точках измеряют толщину детали с ржавчиной, а затем - после очистки от ржавчины; разность этих величин является искомой толщиной.
4.2. Поверхность, обработанная грунтом - преобразователем ржавчины, не должна иметь пропусков и потеков. Контроль за толщиной и равномерностью распределения покрытия осуществляют магнитным толщиномером ИТП-1.
4.3. Окрашенные поверхности не должны иметь пропусков, потеков, пятен и пузырей. Не допускается отслаивание покрытия. Контроль за толщиной и равномерностью покрытий производят визуально и магнитным толщиномером ИТП-1.
4.4. В случае пропусков на покрытии дефектные участки окрашивают вновь.
При наличии отслаиваний, пузырей и потеков дефектные участки расчищают и производят повторную окраску всей поверхности стального элемента.
И ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТАХ
ПО АНТИКОРРОЗИОННОЙ ЗАЩИТЕ СТАЛЬНЫХ ЭЛЕМЕНТОВ <*>
--------------------------------
<*> Противопожарные правила и правила техники безопасности подробно изложены в технологической карте "Защита закладных частей и связей от коррозии эпоксидными, эпоксидно-каучуковыми и перхлорвиниловыми составами". (М. Стройиздат, 1977).
5.1. При производстве работ по защите закладных частей от коррозии внутри помещений необходимо строго соблюдать правила техники безопасности [5, 6, 7] и противопожарные правила.
5.2. Все рабочие и инженерно-технические работники, связанные с работой по антикоррозионной защите закладных частей, должны быть ознакомлены со свойствами применяемых материалов, правилами техники безопасности и противопожарными правилами.
За безопасность проведения работ, связанных с применением токсичных и пожароопасных веществ, ответственность несет администрация ремонтно-строительных и жилищных организаций.
5.3. Эпоксидные, перхлорвиниловые и хлоркаучуковые составы содержат горючие и взрывоопасные растворители: ксилол, толуол, ацетон, бутилацетат. При работе с этими составами необходимо соблюдать правила пожарной безопасности.
5.4. Помещения, в которых производят работы с токсичными составами, нужно проветривать. Склады хранения этих составов и их выдачи должны иметь вентиляцию.
5.5. Так как в жилых помещениях организовать приточно-вытяжную вентиляцию невозможно, при производстве работ в них необходимо соблюдать следующие правила предосторожности:
приготовлять составы (добавлять отвердитель, растворитель и т.д.) на улице в специально отведенном месте под навесом;
окрашивать закладные детали при открытых окнах;
запретить жильцам находиться в помещении во время нанесения перхлорвиниловых и эпоксидных составов, а также в течение 6 ч после их нанесения <**>.
--------------------------------
<**> Имеется заключение Санэпидстанции Невского района Ленинграда от 19 марта 1973 г. о возможности применения этих составов в жилых зданиях для защиты закладных деталей.
Эпоксидно-каучуковый состав можно применять только после удаления жильцов из квартир на время производства работ, а также на 24 ч после их окончания.
5.6. Работающие с токсичными веществами должны быть одеты в защитную одежду (комбинезон или халат, хлопчатобумажные перчатки или рукавицы) и иметь защитные очки и респираторы.
Для защиты кожи рук рекомендуется наносить "биологические перчатки". При их отсутствии перед началом работ необходимо смазать руки глицерином или вазелином, а после окончания работы вымыть руки теплой водой с мылом.
5.7. Особую осторожность следует проявлять при работе с отвердителем N 1 (гексаметилендиамином) эпоксидных составов, так как при систематическом контакте с ним, а также с эпоксидными материалами, содержащими этот отвердитель, возможны случаи воспалительных заболеваний кожи.
5.8. Если на кожу попал отвердитель N 1 или лакокрасочный материал, содержащий этот отвердитель, необходимо быстро удалить его ватным тампоном и обильно промыть этот участок кожи водой с мылом.
При случайном попадании в глаза отвердителя или лакокрасочного материала, содержащего этот отвердитель, нужно обильно промыть глаза водой, а затем физиологическим раствором (0,6 - 0,9%-ным раствором NaCl), после чего обратиться к врачу. При появлении головной боли и отека век следует немедленно обращаться к врачу.
5.9. Грунт-преобразователь ВА-0112 не взрывоопасен, не горюч и не содержит летучих токсичных веществ. Однако при работе с грунтом следует помнить о том, что фосфорная 85%-ная кислота (кислотный отвердитель), вводимая в основу грунта перед применением, вызывает ожоги. Грунт, содержащий кислоту, может вызвать раздражение кожи. При смешивании основы грунта с кислотой необходимо пользоваться резиновыми перчатками и очками. В случае попадания грунта на кожу его надо смыть большим количеством воды.
В НАРУЖНЫХ ОГРАЖДЕНИЯХ ЗДАНИЙ
Дома серии 1-335
6.1. В домах серии 1-335, где стальные консоли служат опорой для панелей перекрытия, в соответствии с работами [1, 2] возводят новую железобетонную конструкцию в виде опорных стоек.
Если необходимо разгрузить лишь отдельные консоли продольных стен, по оси несущего ригеля устанавливают вплотную к стене железобетонные стойки сечением 20 x 20 см и длиной 2,2 м, на всех этажах, начиная от технического подполья, где устраивают специальный фундамент.
При полной реконструкции здания указанные стойки размещают вдоль продольных наружных стен по оси каждого несущего ригеля на всех пяти этажах (рис. 16). У торцовых стен устанавливают по три стойки на каждом этаже: в наружных углах здания и по его продольной оси. Вес панели перекрытия передается на стойки через дополнительный ригель, образуемый обетонированным двутавром.
6.2. Фундамент пристенной стойки состоит из монолитной бетонной подушки (бетон М 200), имеющей ту же глубину заложения, что и основной фундамент стены.
Основание под новый фундамент утрамбовывают щебнем на глубину 10 см. После того как бетон наберет 75%-ную прочность (набор прочности фиксируют по контрольным образцам 10 x 10 x 10), на подушку укладывают мелкобетонные блоки 40 x 40 x 20 см вплоть до несущего ригеля.
6.3. В местах установки пристенных стоек удаляют пол и расчищают панели перекрытия. Удаляют также пристенную часть гипсобетонных однослойных межкомнатных и двухслойных межквартирных перегородок. Стойки соединяют с ригелями при помощи сварки закладных деталей.
6.4. Для облегчения монтажа железобетонных стоек их изготовляют составными из двух элементов массой по 100 кг [2]. Для подачи стоек к месту установки и подвески их на время приваривания закладных деталей и подбетонирования основания рекомендуется изготовить специальное устройство, эскиз которого дается в приложении 8.
6.5. Вместо железобетонной конструкции усиления можно применить легкую стальную конструкцию (рис. 17). В этом случае на монолитную бетонную подушку (п. 6.2) устанавливают стальную стойку, аналогичную стойкам на вышерасположенных этажах. Производство работ по возведению такой конструкции усиления описано в технологической карте "Усиление конструкций опирания перекрытий и крепления карнизных блоков в домах серии 1-335".

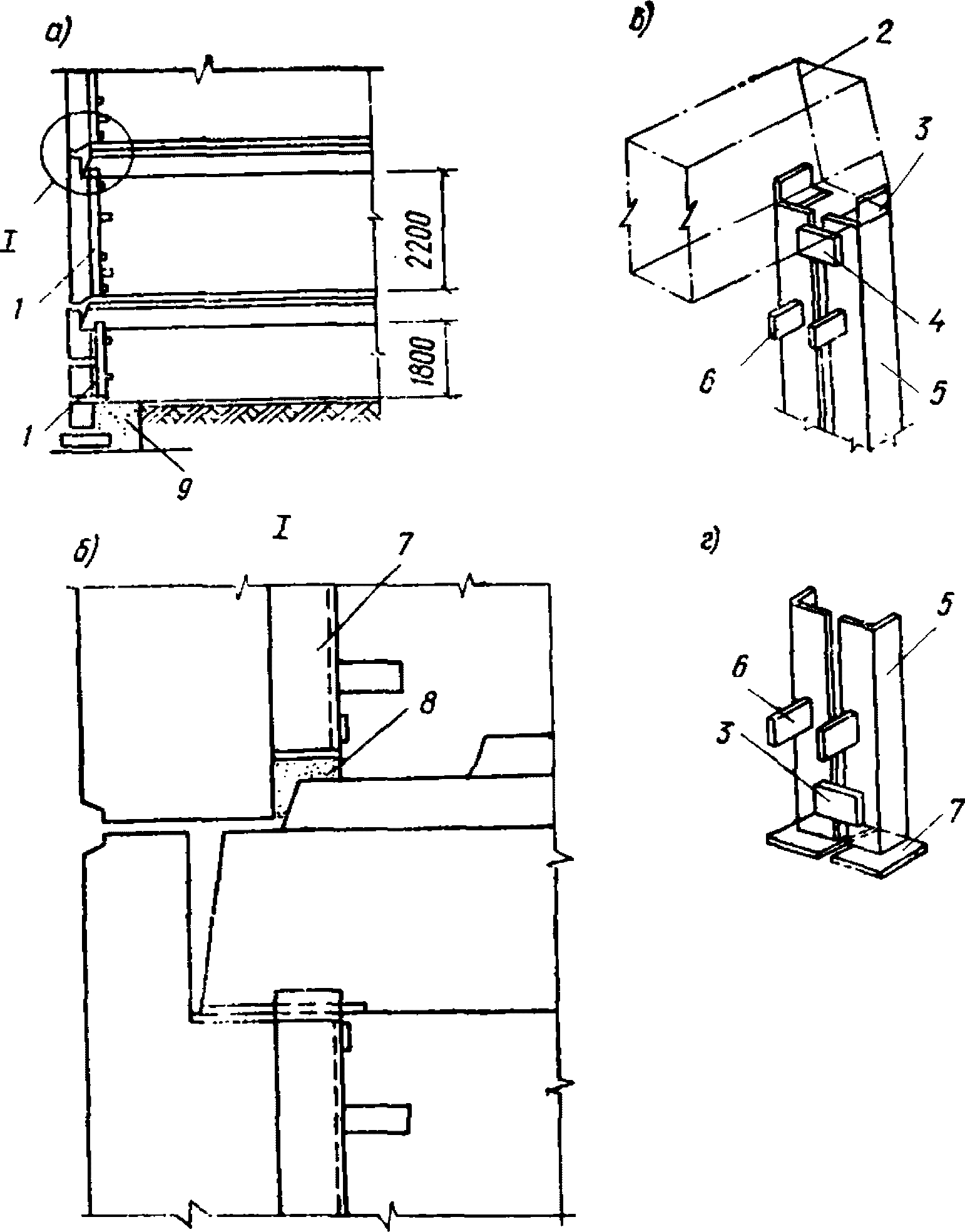

![]() установкой пристенной колонны в домах серии 1-335
а - вид сбоку; б - деталь I; в - верхний узел металлической
колонны; г - нижний узел металлической колонны; 1 - колонна
усиления металлическая; 2 - ригель показан условно;
3 - уголок 63 x 6 мм, l = 100 мм; 4 - полоса 80 x 80 мм,
l = 100 мм; 5 - уголок 100 x 10 мм; 6 - полоса 60 x 6 мм,
l = 80 мм; 7 - полоса 150 x 8 мм, l = 150 мм;
8 - подбетонка; 9 - монолитный бетонный фундамент
Стальные конструкции в жилых квартирах закрывают специальным коробом из жесткой древесноволокнистой плиты.
6.6. Крепление карнизных блоков в домах серии 1-335 может быть усилено двумя способами:
а) если закладные детали карнизного блока и панели перекрытия находятся в удовлетворительном состоянии, а стальная связь прокорродировала, к закладным деталям приваривают дополнительные связи - косынку толщиной 10 мм (рис. 18);
б) если закладные детали карнизных блоков не могут быть использованы для крепления новых связей, в карнизных блоках электромагнитобуром СЦ-2 высверливают гнезда, в которые замоноличиваются расплющенным концом болты, служащие для установки новых деталей крепления (рис. 19). Технология производства работ по усилению крепления карнизных блоков описана в указанной выше технологической карте.

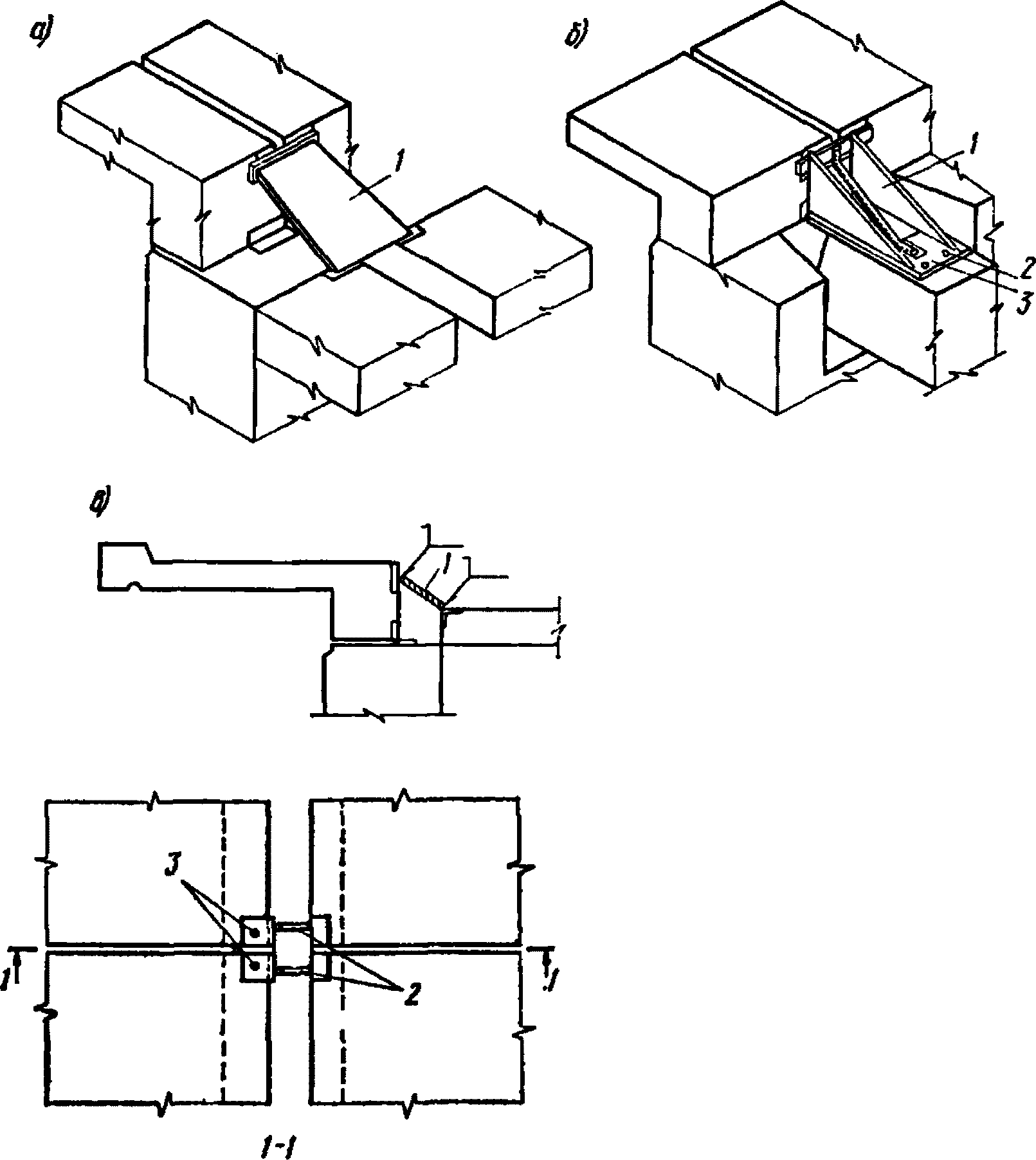

![]() в домах серии 1-335
а - вариант крепления к панелям перекрытия; б - вариант
крепления к ригелю; в - разрез по шву карнизного блока;
1 - дополнительная крепежная косынка; 2 - пристреливаемый
дюбель-анкер; 3 - дополнительная накладка из пластины
![]() 1 - уголок; 2 - круглая сталь, d = 16 мм; 3 - болт М3,
l = 65 мм
Дома серии ОД (К-7)
6.7. Крепление наружных навесных панелей усиливают установкой на болтах новых крепежных стальных деталей сложной конфигурации (рис. 20).

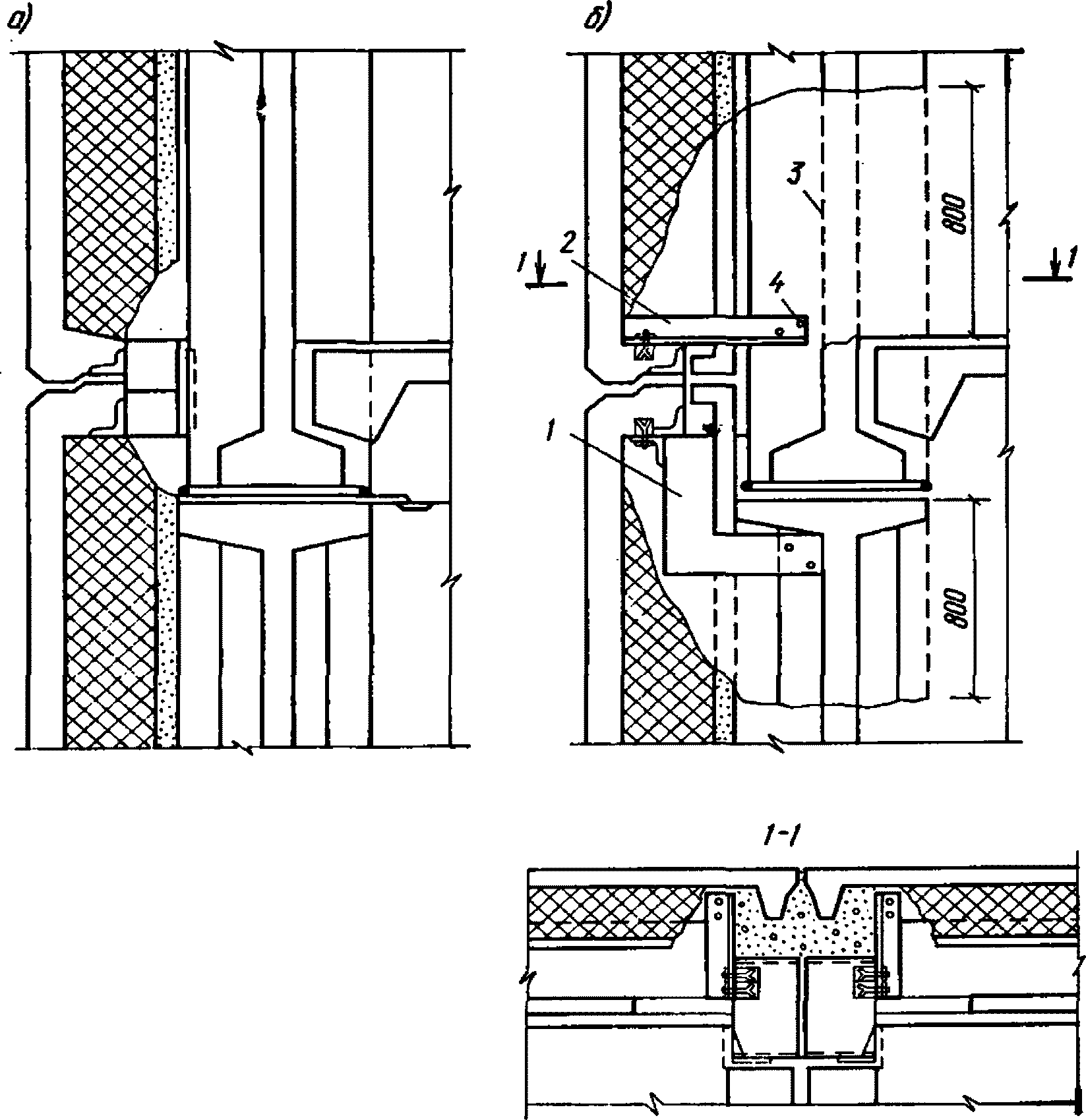

![]() в домах серии ОД (К-7)
а - существующая конструкция крепления; б - установка новой
закладной детали; 1 - новая стальная деталь; 2 - новая
деталь из уголка; 3 - разбираемая часть конструкции
(окно для производства работ); 4 - болт М12
Для выполнения этих работ в продольных стенах вскрывают штукатурный слой на участке площадью 50 x 50 см и разбирают утеплитель. В торцовых несущих панелях монтажные отверстия расширяют до размеров 100 x 100 см, как это показано на рис. 21, после чего также вскрывают штукатурный слой навесной панели и разбирают утеплитель.

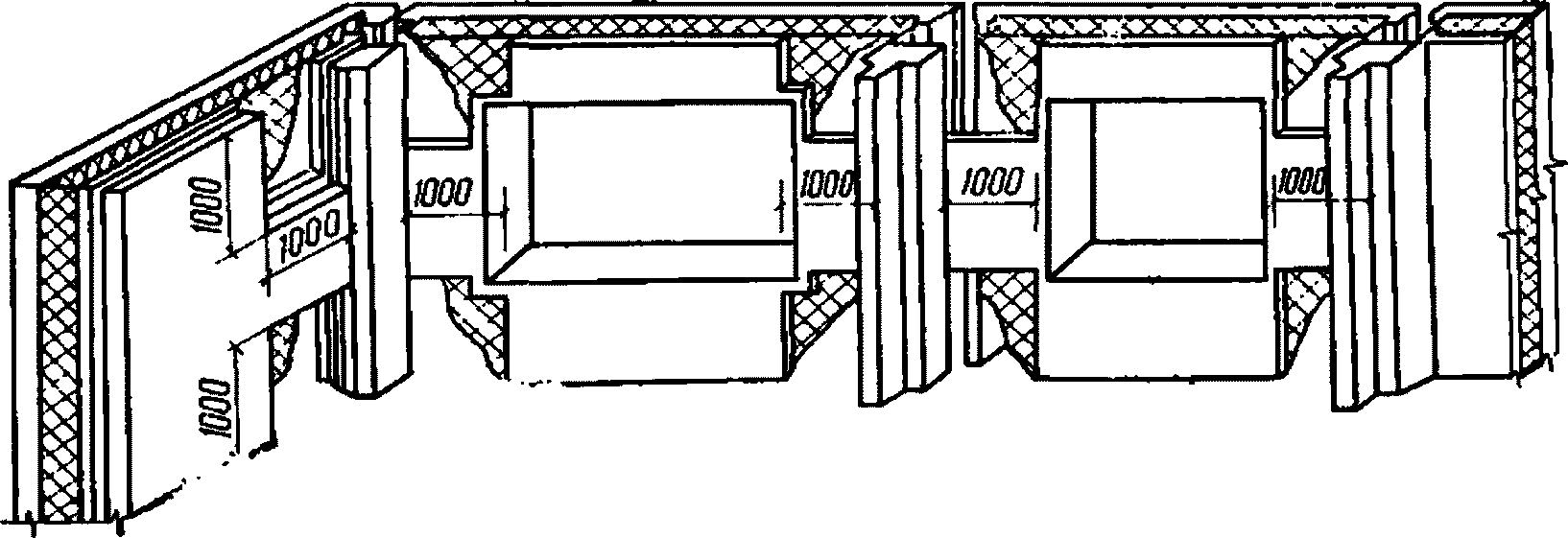

![]() и размеры выемки при их усилении в домах серии ОД (К-7)
В горизонтальных (нижнем и верхнем) ребрах навесных панелей, а также в вертикальных ребрах несущих панелей электромагнитобуром СЦ-2 высверливают гнезда, в которые замоноличивают расплющенным концом болты. После того как раствор наберет прочность, к болтам крепят новые стальные элементы. Прорези для болтов устраивают овальными для упрощения подгонки деталей по месту.
6.8. Новые крепежные детали можно приваривать к арматуре вертикальных ребер навесных панелей (рис. 22). Этот вариант целесообразно применять, если защитный слой нарушен и арматура обнажена.
![]() в домах серии ОД (К-7)
а - существующая конструкция; б - установка новой закладной;
1, 2 - новые детали крепления,
; 3 - болт М12;4 - разбираемая часть панели; 5 - участок вскрытия арматуры
ребра; 6 - арматура ребра панели
Если обследованием установлено, что закладные детали находятся в удовлетворительном состоянии, а соединительные связи прокорродировали, целесообразно использовать эти закладные детали, приварив к ним новые связи (рис. 23, 24).
![]() стен (вариант приварки новых связей) в домах серии ОД (К-7)
1 - наружная стеновая панель; 2 - разбираемая часть панели;
3 - дополнительная связь из уголка,
; 4 - подкладкаиз полосы,
![]() ![]() (вариант приварки дополнительных связей) в домах
серии ОД (К-7)
1 - наружная стеновая торцовая панель; 2 - разбираемая часть
панели; 3 - существующая закладная деталь;
4 - дополнительная связь из уголка,
;5 - существующая связь
Технология производства работ по усилению крепления навесных панелей описана в технологической карте "Усиление крепления наружных панелей и карнизных блоков домов серии ОД (К-7)".
6.9. Крепление карнизного блока в домах серии ОД (К-7) может быть усилено двумя способами:
1) если закладные детали карнизного блока и панели перекрытия находятся в удовлетворительном состоянии, а стальная связь прокорродировала, к закладным деталям приваривают дополнительно связи диаметром 16 мм (рис. 25) [3];
2) если закладные детали карнизного блока нельзя использовать для крепления новых связей, создают новую конструкцию крепления (рис. 26).
![]() приваркой новых металлических связей
1 - существующие металлические связи; 2 - карнизный блок;
3 - дополнительные металлические связи, d = 16 мм
![]() серии ОД (К-7)
а - общий вид узла крепления карнизных блоков; б - разрез
по шву карнизных блоков; 1 - шайба-клин; 2 - анкер-болт М16,
l = 1700 мм; 3 - стопорная пластина 12 x 180 мм, l = 350 мм;
4 - косынка 10 x 150 мм, l = 300 мм; 5 - упорный уголок
100 x 10 мм, l = 250 мм; 6 - косынка 10 x 10 мм, l = 200 мм
Более подробно работы по усилению крепления карнизного блока описаны в указанной технологической карте.
Дома серии 1-464
6.10. Крепление карнизных блоков в домах серии 1-464 с невентилируемыми бесчердачными крышами усиливают установкой новых деталей крепления на болтах, которые замоноличивают в предварительно рассверленные отверстия в карнизном блоке (рис. 27).
![]() серии 1-464А
1 - жгут из просмоленной пакли; 2 - карнизный блок;
3 - дополнительная связь из уголка,
; 4 - существующаядеталь крепления; 5 - новая деталь крепления; 6 - болт М8,
l = 65 мм; 7 - панель перекрытия; 8 - существующая закладная
деталь; 9 - наружная стеновая панель
Дома серии 1Лг-507
6.11. Опоры лестничных площадок в домах серии 1Лг-507 усиливают аналогично опорам ригелей в домах серии 1-335 (см. пп. 6.1 - 6.2).
Дома серии 1-468
6.12. Если повреждены только соединительные пластины, а закладные детали прокорродировали меньше чем на 1/3 рабочего сечения и не имеют подвижности, усиление выполняют накладкой дополнительных пластин, которые приваривают сверху к поврежденным.
6.13. Если существующие закладные детали не могут быть использованы для усиления (значительная коррозия или подвижность деталей в бетоне панели), рекомендуется установить дополнительные крепежные детали (рис. 28 - 31).
![]() в домах серии 1-468
а - общий вид до усиления; б - конструкция усиления (вид
спереди); 1 - разрушенная коррозией деталь; 2 - основная
деталь усиления; 3 - раствор; 4 - швеллер N 10 мм,
l = 100 мм
![]() Рис. 29. Пример усиления стыков торцовых стен в узле 1Н
а - общий вид узла и дефектной детали; б - пример усиления;
1 - дефектная соединительная деталь; 2 - существующая деталь
крепления несущей панели; 3 - дюбеля 3d = 5 мм; 4 - основная
деталь усиления, уголок 200 x 200 x 16 мм, l = 100 мм;
5 - гнездо под анкер; 6 - анкер, d = 12 мм (l по расчету);
7 - цементный раствор марки М 200
![]() Рис. 30. Усиление узла соединения наружных панелей
и перекрытия в домах серии 1-468
а - общий вид; б - конструкция усиления (вид спереди);
1 - существующие закладные детали; 2 - существующие связи;
3 - анкер; 4 - раствор или бетон;
5 - соединительный уголок
![]() а - общий вид узла и дефектной детали; б - пример усиления;
1, 2 - существующие соединительные детали; 3 - дюбеля
3d = 5 мм, l = 60 мм; 4 - основная деталь усиления, уголок
200 x 200 x 16 мм, l = 100 мм; 5 - цементный раствор М 200;
6 - гнездо под болт; 7 - анкерный болт (l по расчету)
Для каждого усиливаемого и заменяемого узла разрабатывают детальный проект с выполнением соответствующих расчетов и рабочих чертежей. В рабочих чертежах указывают места установки узлов усиления с их привязкой к существующим. Кроме того, составляют маркировочный план и схему развертки стен (см. рис. 11) с указанием всех усиливаемых узлов.
6.14. Перед началом работ, согласно проекту, изготовляют стальные элементы сварных соединений. Стальные элементы должны быть защищены от коррозии в соответствии с технологической картой "Защита закладных частей и связей от коррозии эпоксидными, эпоксидно-каучуковыми и перхлорвиниловыми составами", маркированы и укомплектованы в партии. В каждой партии должно быть столько элементов, сколько их требуется для выполнения работ в одной секции или доме.
6.15. К ячеистобетонным панелям детали усиления крепят анкерами, устанавливаемыми в соответствии с Рекомендациями [4]. При этом ячеистый бетон должен иметь марку не ниже 35 (прил. 9). Если марка бетона ниже, панели и конструктивные узлы усиливают по специальному проекту.
Для установки анкеров высверливают грушевидные полости диаметром 110 мм в теле панели и 60 мм на ее поверхности. Глубину полости устанавливают проектом (она не должна превышать 180 мм). Расстояние от анкерной полости до кромки панели должно быть не меньше 150 - 200 мм.
Высверливание производят электрической или пневматической дрелью мощностью не менее 0,6 кВт с помощью специального сверла с жесткими раздвижными ножами. Конструкция сверла разработана НИИЖБ.
Полость для установки анкера может быть высверлена вручную стамеской или долотом.
В панелях из тяжелого бетона гнезда под болты высверливают электромагнитобуром СЦ-2 и замоноличивают цементно-песчаным раствором марки не ниже 200.
6.16. Замоноличивание анкеров в ячеистом бетоне производят пластичным быстротвердеющим раствором марки не ниже 200. Во избежание вытекания раствора устье анкерного отверстия закрывают опалубкой из листа фанеры, которая крепится к панели гвоздями.
Для замоноличивания рекомендуются следующие растворы, мас. ч.:
6.17. После полного затвердевания раствора, не раньше чем через 3 сут после бетонирования полостей, к болтам-анкерам крепят соединительные детали. Крепление деталей к анкерам производят гайками. Для облегчения монтажа у соединительных деталей должны быть овальные отверстия.
И ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ
7.1. При производстве работ по усилению конструкций необходимо постоянно контролировать качество применяемых материалов, которые должны удовлетворять требованиям соответствующих ГОСТов.
Соответствие бетона, применяемого для монолитных фундаментных подушек и для замоноличивания анкеров, своей марочной прочности проверяют при помощи трех контрольных кубиков размером 70 x 70 x 70 мм, изготовляемых при каждом замесе.
7.2. На скрытые работы необходимо составлять акты, в которых должны описываться все выполненные работы, введение в конструктивные узлы дополнительных стальных элементов, материалы, использованные для их антикоррозионной защиты, а также материалы, использованные для заделки выемки. К актам прилагают чертежи усиливаемых или заменяемых узлов с указанием их местоположения.
В актах на скрытые работы по заанкериванию новых крепежных деталей в ячеистом бетоне указывают размеры высверленных полостей.
7.3. При возведении новой опорной конструкции в домах серии 1-335 необходимо соблюдать соосность стоек на всех этажах.
7.4. Необходимо следить за тщательностью замоноличивания анкеров в тяжелый бетон. Раствор должен иметь прочное сцепление с телом панели, полости должны быть плотно заполнены раствором; трещины в местах заанкеривания не допускаются. Новые детали крепления устанавливают только после затвердевания раствора замоноличивания.
7.5. При производстве работ по усилению конструкций следует руководствоваться правилами техники безопасности [5, 6].
7.6. При усилении несущих конструкций необходимо обеспечить безопасность производства работ и пространственную неизменяемость конструкций:
а) металлические или железобетонные стойки, возводимые для разгрузки стальных консолей в домах серии 1-335, до приварки их к ригелю должны подклиниваться бетонными или стальными подкладками с проверкой их устойчивости и вертикальности;
б) перед сверлением отверстий в карнизных блоках необходимо установить устройство для закрепления их на время производства работ.
7.7. При использовании электромагнитобура СЦ-2 необходимо руководствоваться п. 4.6 и 4.7 раздела I.
7.8. Сверление анкерных полостей электроинструментом выполняют при малой подаче сверла или ножей вглубь полости во избежание зацепления их за арматуру.
При уходе с рабочего места необходимо отключить от электросети все электроинструменты и механизмы.
ПРИМЕНЯЕМЫХ ПРИ ОБСЛЕДОВАНИИ СОСТОЯНИЯ СТАЛЬНЫХ
ЭЛЕМЕНТОВ В НАРУЖНЫХ ОГРАЖДЕНИЯХ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ
1. Электромагнитобур СЦ-2 со сменным рабочим инструментом, в комплект которого входят:
а) хвостовик, применяемый для крепления сменного инструмента в шпинделе электромагнитобура (рис. 1);
б) центровая коронка сплошного сечения диаметром 70 мм с впаянными пластинами из твердого сплава ВК-8, предназначенная для подготовки гнезд под сверление (рис. 2);
в) полые коронки диаметром 55 и 65 мм с впаянными пластинами, используемые для сверления на заданную глубину (рис. 3, 4);
г) набор сверл диаметром 17 и 26 м для разрушения перемычек, оставшихся после сверления отверстий.

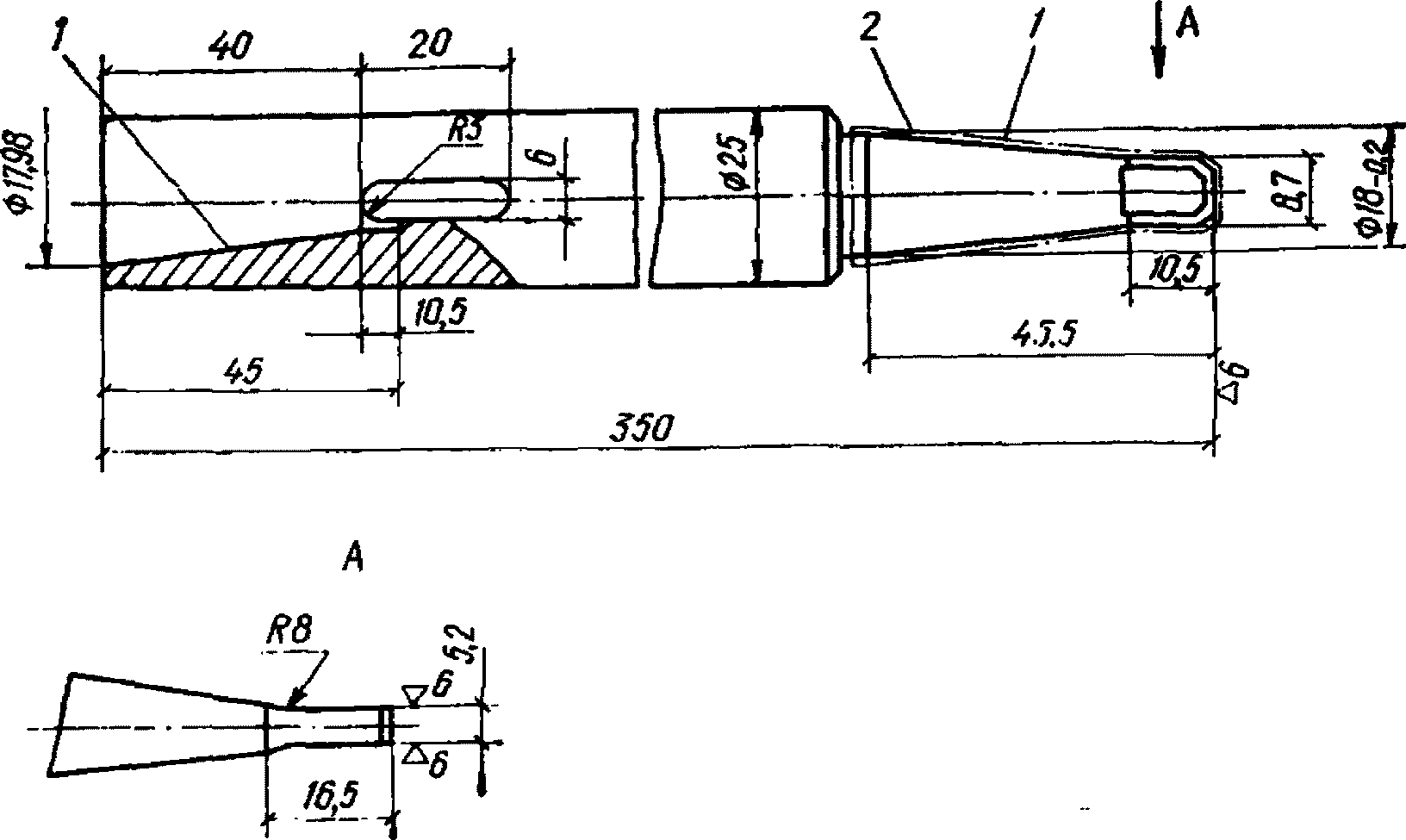

![]() 1 - конусность 1:8; 2 - h0,5 - 1, "закалить"
![]() ![]() ![]() Изготовляется саратовским электромеханическим заводом "Электродеталь".
2. Преобразовательная подстанция ПП-2 с кабелем длиной 10 м и штепсельной вилкой, предназначенная для понижения переменного однофазного тока частотой 50 Гц с напряжения 220 В до напряжения 44 В. Изготовляется саратовским электромеханическим заводом "Электродеталь".
3. Механизм с пылесборником для выборки борозд в оштукатуренных поверхностях, гипсовых перегородках и кирпичных стенах.
Механизм изготовлен на базе электросверлилки модели С-480А и состоит из следующих узлов: электродвигателя с редуктором, защитного кожуха с пылесборником, ручки с выключателем, фрезы, опорных роликов.
Техническая характеристика электромагнитобура СЦ-2
Техническая характеристика
Изготовляет Дмитровский электромеханический завод.
4. Комплект ручного инструмента, состоящий из скарпелей, молотка, плотницкого топора, пилы-ножовки, ломика-гвоздодера, стальной щетки и наждачной бумаги.
5. Переносная электролампа на 36 В с резиновым электрокабелем длиной до 10 м или карманный фонарь, лестница-стремянка, зеркальце, металлический складной метр, микрометр или штангенциркуль и стальная щетка.
Примечание. При отсутствии коррозии и при поверхностном налете без язвенных поражений измерения не производят.
Грунт-преобразователь ржавчины ВА-0112, ТУ 6-10-4234-72
Винилиденхлоридный грунт ХС-010, ГОСТ 9355-60
Эпоксидная грунт-шпаклевка ЭП-00-10, ГОСТ 10277-62
Эпоксидный лак Э-4100, МРТУ 6-10-857-69
Отвердитель N 1 (50%-ный спиртовый раствор гексаметилендиамина) для эпоксидных составов, ВТУ КУ 470-56
Хлоркаучуковая эмаль КЧ-749, МРТУ 6-10-975-69
Перхлорвиниловая эмаль ХСЭ-23, ГОСТ 7313-55
Перхлорвиниловый лак ХСЛ, ГОСТ 7313-55
Фосфорная кислота 85%-ная (кислотный отвердитель к преобразователю ВА-0112), ГОСТ 6552-58
Молотый пылевидный кварц, ГОСТ 9077-59
Толуол, ГОСТ 9880-61
Ацетон технический, ГОСТ 2768-69
Растворитель Р-4 (бутилацетат - 12%, ацетон - 26%, толуол - 62%), ГОСТ 7827-74
Примечания:
1. Грунт-преобразователь ВА-0112 должен транспортироваться и храниться при температуре не ниже 0 °C. Срок хранения - 6 мес.
2. Упаковку, маркировку, транспортирование и хранение материалов производят в соответствии с требованиями ГОСТ 9980-62.
3. Все материалы выпускаются предприятиями химической промышленности.
И ВСПОМОГАТЕЛЬНЫХ МАТЕРИАЛОВ, ИСПОЛЬЗУЕМЫХ ПРИ НАНЕСЕНИИ
АНТИКОРРОЗИОННЫХ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ
(СМ. РИС.) К СВЕРЛИЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ МАШИНЕ ИЭ-1003

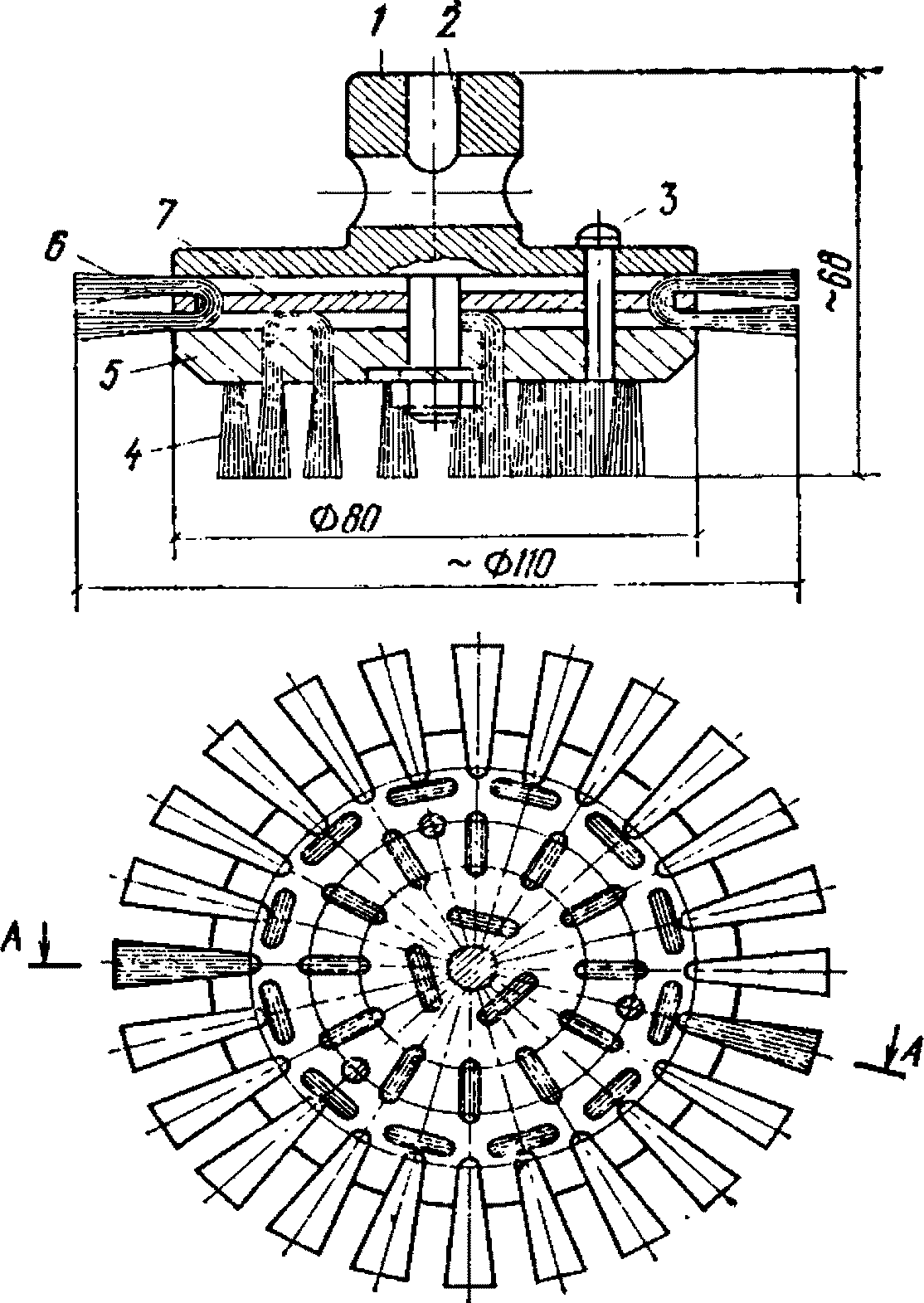

![]() Щетка
1 - ступица; 2 - Морзе 1а; 3 - штифт; 4, 6 - пучок;
5 - диск сменный; 7 - шайба
Сверлильная электрическая машина ИЭ-1003 выпускается назрановским заводом "Электроинструмент". Она снабжена металлической торцовой щеткой и предназначена для зачистки стальных закладных деталей и связей от остатков цемента и продуктов коррозии при ремонте стыков крупнопанельных зданий.
Техническая характеристика машины
Для замены износившейся проволоки пучки крепятся в съемной части щетки. Щетка соединяется со шпинделем сверлильной машины по наружному конусу Морзе N 1а (ГОСТ 9953-67).
И ПОДВЕСКИ ИХ ВО ВРЕМЯ УСТАНОВКИ НА МЕСТО

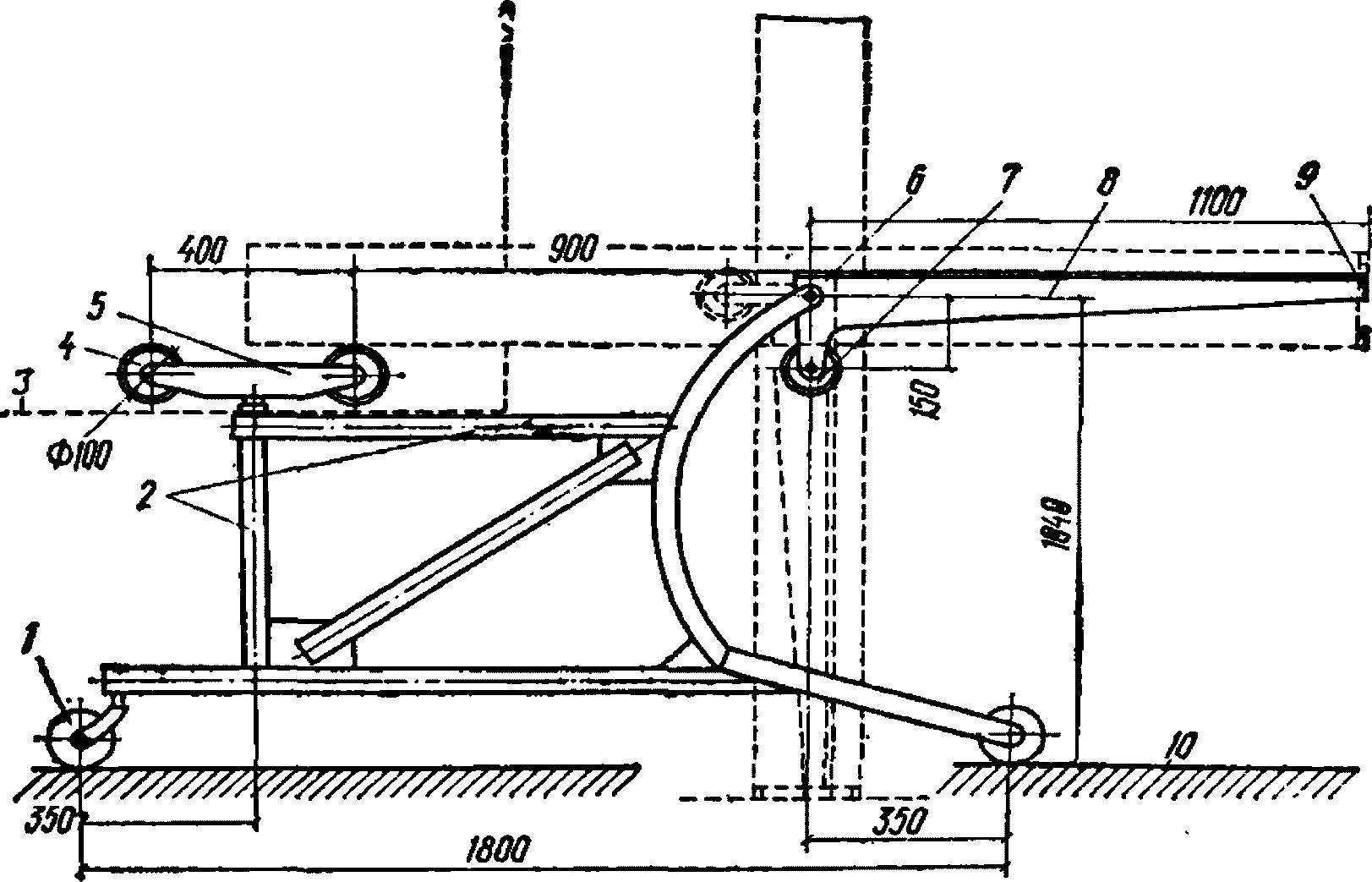

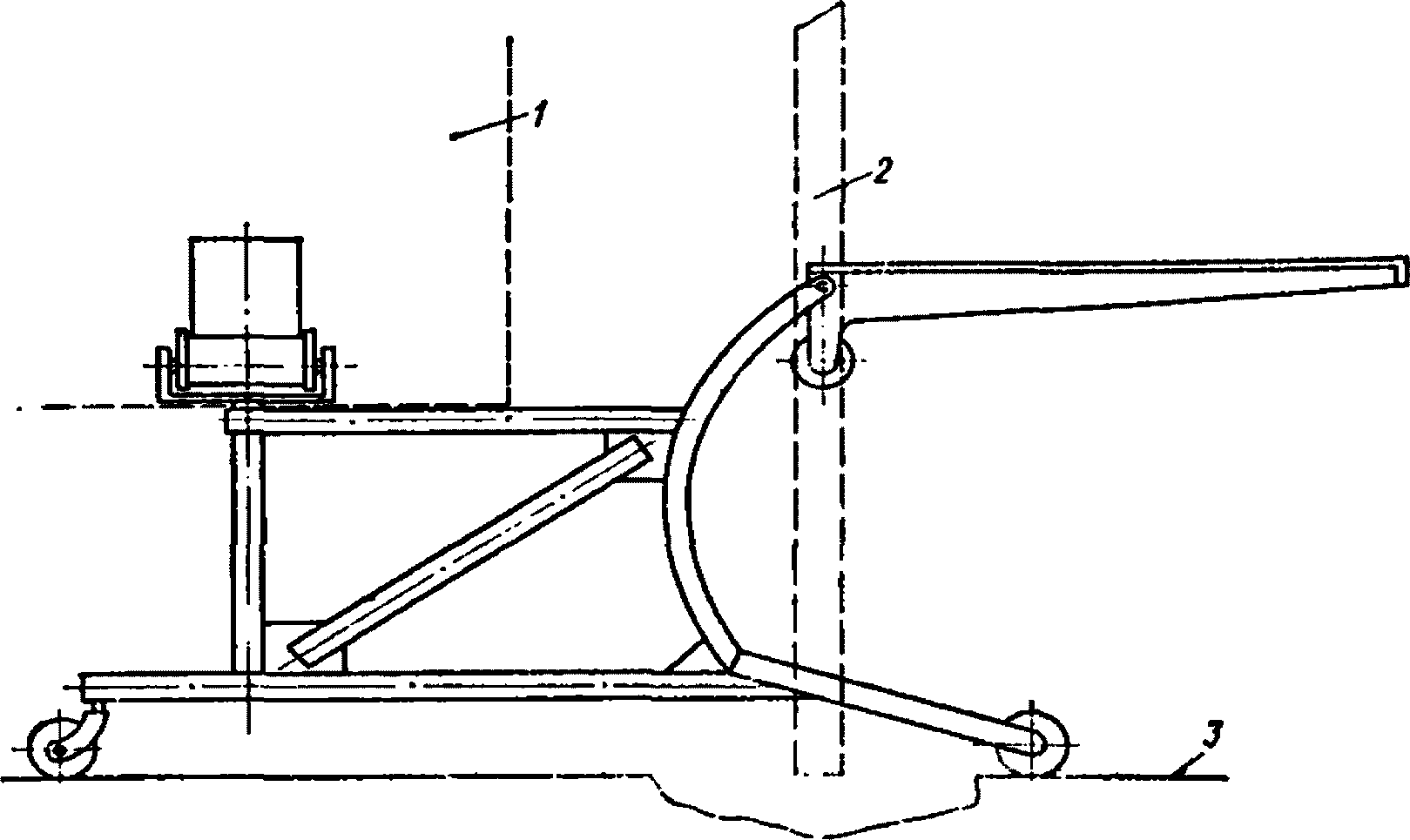

![]() Рис. 1. Тележка в момент приема колонны в проем окна
1 - проем окна; 2 - перегородка; 3 - уровень пола
![]() Рис. 2. Тележка в момент установки колонны
в монтажное положение
1 - обрезиненное колесо на эксцентрике; 2 - жесткая рама;
3 - уровень подоконника; 4 - направляющий ролик;
5 - поворотный балансир; 6 - оси; 7 - ролик коромысла;
8 - коромысло; 9 - пята коромысла; 10 - уровень пола
ПАНЕЛЕЙ ЭКСПЛУАТИРУЕМЫХ ЗДАНИЙ
Марку ячеистого бетона определяют испытанием на сжатие не менее трех образцов кубической или цилиндрической формы.
Отбор проб производят либо полым сверлом с внутренним диаметром 50 или 70 мм, либо выпиливанием образцов кубов размером 50 x 50 x 50 или 70 x 70 x 70 мм.
В месте выпиливания проб по углам будущего куба диаметром 16 - 20 мм высверливают четыре отверстия на глубину 60 - 100 мм. Промежутки между отверстиями пропиливают ножовкой, и монолит скалывают стамеской или долотом. После обработки кубы или цилиндры испытывают на сжатие.
Марку ячеистого бетона определяют по контрольным характеристикам прочности на сжатие [8]:
При испытании образцов разных размеров цилиндрической формы или кубиков необходимо пользоваться переводными коэффициентами [8].
1. Методические указания по осуществлению наблюдений за состоянием конструкций эксплуатируемых домов серии 1-335 (с двухслойными панелями) и рекомендации по устранению имеющихся дефектов. М., ЦНИИЭПжилища, 1964, 31 с.
2. Проект усиления несущих конструкций крупнопанельных зданий серии 1-335, Л., ЛенЗНИИЭП, 1964, 42 с.
3. Технологическая карта N 34. Усиление крепления карнизных блоков крупнопанельных жилых домов серии ОД. Л., ЛНИИ АКХ, 1974, 25 с.
4. Рекомендации по проектированию и устройству анкерных и нагельных креплений в стыковых соединениях конструкций из ячеистого бетона. М., ОНТИ НИИЖБ Госстроя СССР, 1970, 45 с.
5. Строительные нормы и правила. Ч. III. Раздел А. Глава 11. Техника безопасности в строительстве. СНиП III-А.11-70, М. Стройиздат, 1970, 192 с.
6. Правила техники безопасности при текущем и капитальном ремонте жилых и общественных зданий. М., Стройиздат, 1972, 272 с.
7. Санитарные правила при работе с эпоксидными смолами. М., Главная санитарная инспекция СССР, 1960, 22 с.
8. Указания по проектированию конструкций из ячеистых бетонов. СН 287-65. М., Стройиздат, 1965, 96 с.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/zhurnal_forma/1/instr.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
