"Рекомендации по определению фазового состава влаги в порах строительных материалов"

Рекомендованы к изданию решением Научно-технического совета НИИСФ Госстроя СССР.

Описаны методика и измерительная аппаратура для определения фазового состава влаги в пористых строительных материалах электрометрическим методом. Изложены физические концепции метода, причины появления и способы компенсации систематических ошибок, способы статистической обработки результатов измерения. Для обработки и интерпретации полученных результатов приведена программа для ЭВМ.

Для инженерно-технических работников, научно-исследовательских и проектных организаций.

В НИИСФ на протяжении последних лет проведен комплекс теоретических и экспериментальных исследований, связанный с физическим обоснованием электрометрического метода определения фазового состава влаги в материале, выявлением систематических ошибок измерений, их оценкой и уравновешиванием. Метод позволяет применять стандартную измерительную аппаратуру в совокупности с несложной дополнительной оснасткой. Для обработки получаемого массива экспериментальных данных разработана программа, позволяющая полученные данные редуцировать в виде математической модели, связывающей количество незамерзшей воды или льда с температурой и общим влагосодержанием локальной зоны исследуемого объекта (образца строительного материала или конструкции).

Рекомендации предназначены: для определения в лабораторных условиях фазового состава влаги в образцах строительных материалов при их различных исходных влагосодержаниях и температурах со сверткой полученной информации в виде математической модели и соответствующих статистических оценок и в натурных условиях для комплексного определения общего влагосодержания, количества незамерзшей воды и льда непосредственно для локальных зон измерения в строительных конструкциях.

Рекомендации разработаны в лаборатории долговечности ограждающих конструкций НИИСФ канд. техн. наук Ю.Д. Ясиным и содержат конкретные указания по использованию методики и аппаратуры, призванные помочь специалистам освоить рекомендуемый прогрессивный метод.

1.1. Фазовые переходы влаги , происходящие в порах капиллярно-пористых строительных материалов наружных ограждающих конструкций, оказывают существенное влияние на теплофизические качества и долговечность. Увеличение объема жидкой влаги в порах материала примерно на 9% при ее переходе в лед может вызвать существенное изменение в невыгодную сторону напряженно-деформированного состояния как самого материала, так и наружной ограждающей конструкции в целом. Существенное увеличение коэффициентов теплопроводности (в 4 раза) и температуропроводности (в 9 раз) жидкой влаги при переходе ее в лед оказывает также невыгодное влияние на теплофизические качества ограждений.

В связи с этим для прогнозирования долговременного состояния ограждающих конструкций зданий, находящихся при различных климатических и агрессивных воздействиях окружающей среды, или их оптимального проектирования необходимо располагать данными о фазовом составе влаги при различных локальных влагосодержаниях, температурах и количествах водорастворимых компонентов в материалах ограждений. Роль последних наряду с водорастворенными составляющими скелета материала играют также различные технологические добавки, способствующие структурообразованию (воздухововлекающие добавки, пено- и газообразователи и т.д.), добавки, препятствующие замерзанию бетонной смеси при зимнем бетонировании, аэрозоли солей, кислот и оснований, которые осаждаясь на поверхности ограждающих конструкций промышленных зданий, например, химических производств, мигрируют и накапливаются в их толще.

1.2. Фазовые превращения влаги существенно влияют и на степень морозостойкости материала, при этом при стандартном методе ее определения [1], предусматривающем водонасыщение образцов в течение 48 ч, они происходят как раз наиболее интенсивно. Знание количественного соотношения фаз при различных влагосодержаниях и температурах, увязанное с напряженно-деформированным состоянием материала и его деструкцией, позволяет в конечном счете определенным образом связать достаточно абстрактную характеристику материала (морозостойкость) с его долговечностью непосредственно в строительной конструкции.

1.3. Строгое описание фазового равновесия в термодинамической системе осуществляется посредством той или иной характеристической функции, аргументами которой являются параметры состояния системы и составляющие компоненты последней [2]. С термодинамической точки зрения влажные капиллярно-пористые строительные материалы относятся к сложным гетерогенным многофазным системам. Водорастворимые компоненты или коллоидная составляющая скелета материала придают поровой влаге свойства ионных или коллоидных растворов, а развитая поверхность как самого пористого материала, так и продукта фазового превращения - льда - существенно влияет на эти свойства в прилегающих слоях раствора. Даже оставляя без рассмотрения другие аспекты проблемы, можно представить себе сложность и многообразие явлений, воздействующих на фазовые превращения. Кроме того, не все параметры, определяющие состояние системы, и составляющие ее компоненты могут быть непосредственно измеряемыми и управляемыми. Все это, как правило, не позволяет провести строгое термодинамическое описание фазового равновесия для влажных строительных материалов конструкций.

1.4. В этой ситуации наиболее оптимальным является кибернетический подход к изучению и интерпретации сложных систем. При этом термодинамическая система - влажный материал заменяется абстрактным объектом - "черным ящиком", внутреннее устройство которого неизвестно. Однако воздействуя определенным образом на него через его входы (измеряемые и управляемые параметры, определяющие состояние системы, и составляющие ее компоненты) и наблюдая ответные реакции на выходе, можно получать необходимую информацию. На параметры состояния и компоненты системы, которые непосредственно не измеряемы и не управляемы, накладывается дополнительное условие: их влияние должно быть рандомизировано. При такой системе замещения объекта "черным ящиком" результаты манипуляции с ним могут быть описаны статистической моделью с детерминированной и случайной составляющими.

1.5. Физические свойства системы в зависимости от характера их изменения при фазовом переходе можно разбить на две группы. К первой группе относятся физические свойства, претерпевающие скачкообразное изменение при фазовом переходе, например, объем, теплосодержание, электропроводность и т.д. Ко второй группе - свойства, которые не претерпевают скачкообразного изменения.

Выходом черного ящика может быть любое физическое свойство, относящееся к первой группе. При этом при отсутствии фазовых превращений должен выполняться принцип непрерывности, который формулируется следующим образом [3]: "при непрерывном изменении параметров, определяющих состояние системы, свойства отдельных фаз изменяются непрерывно, при этом свойства системы, взятой в целом, изменяются тоже непрерывно, но при условии, что не возникают новые фазы и не исчезают наличные". Поэтому всякое наблюдаемое скачкообразное изменение ее физического свойства будет связано с образованием новой фазы и по нему можно, пользуясь статистической моделью черного ящика, полученной для области, где выполняется принцип непрерывности, количественно оценить эффект фазовых превращений.

1.6. В настоящее время при экспериментальном исследовании криогенных фазовых превращений жидкой влаги в капиллярно-пористых и дисперсных материалах применяют ряд методов: калориметрический, в основу которого положено изменение теплового эффекта, обусловленного теплотой фазового перехода [4], дилатометрический, основанный на измерении суммарного объема жидкой и твердой фаз поровой влаги при ее фазовых превращениях [5], метод, связанный с изменением тепловых характеристик [6], и т.д. Не рассматривая подробно достоинства и недостатки отдельных таких методов, укажем лишь на их общий существенный недостаток, который заключается в том, что экспериментальные исследования проводят на небольших образцах. Это исключает возможность определения фазовых превращений влаги в локальных объемах больших фрагментов, имитирующих строительные конструкции, или непосредственно в самих строительных конструкциях в натуре. Кроме того, исследование кинетики фазовых превращений вышеуказанными методами сопряжено с преодолением ряда методических трудностей. Электрометрический же метод исследования [7], рекомендуемый ниже, лишен указанных недостатков. Кроме того, в силу своей физической сущности, он обладает очевидными преимуществами.

2.1. В основе электрометрического метода лежит принцип измерения активной или реактивной составляющих импеданса первичного преобразователя. В зависимости от измерения той или иной составляющей электрометрический метод разделяется на кондуктометрический и диэлькометрический.

2.2. При диэлькометрическом методе измеряется реактивная, точнее емкостная составляющая импеданса, по которой вычисляется диэлектрическая проницаемость материала, размещенного в объеме первичного преобразователя. При кондуктометрическом методе преимущественно измеряется активная составляющая импеданса, которая определяется электропроводностью материала, размещенного в объеме первичного преобразователя. Оба эти метода не следует рассматривать как полностью обособленные - в определенном спектре частот электромагнитных колебаний результаты обоих методов взаимно перекрываются и дополняют друг друга.

2.3. Диэлектрическая проницаемость и удельная проводимость являются физическими свойствами первой группы. Как та, так и другая характеристика резко изменяет свои значения при криогенных фазовых превращениях. Однако удельная проводимость воды при переходе в лед изменяется более резко (на несколько порядков), что в конечном счете делает кондуктометрический метод более предпочтительным.

Однако в зависимости от физических свойств внутренней поверхности материала (гидрофобность - гидрофильность) предпочтение может получить и диэлькометрический метод. Так в случае значительной гидрофобности внутренней поверхности материала (гидрофобизированный ячеистый бетон) влага в нем может находиться в виде отдельных включений, что исключает применение кондуктометрического метода, поскольку в этом случае нарушается функциональная зависимость электропроводности от влагосодержания материала. Диэлькометрический же метод в силу своей физической сущности сохраняет в этом случае свое значение, так как функциональная связь диэлектрическая проницаемость - влагосодержание не нарушается.

2.4. Для удобства статистической оценки и последующей интерпретации результатов математическая модель, описывающая зависимость измеряемого электрического свойства от управляемых (контролируемых) параметров состояния и составляющих компонентов исследуемой системы, представляется в виде

Модель (1) считается линейной, так как искомые параметры b₀, b₁, ..., b_k входят в нее линейно относительно y, в то время как отклик модели - y и каждая независимая переменная модели x_i могут быть связаны любой функцией как с измеряемым электрическим свойством, так и с управляемыми (контролируемыми) параметрами состояния и соответствующими компонентами исследуемой системы (влажный строительный материал).

Величина ошибки e зависит от меры адекватности принятой модели, точности измерения управляемых (контролируемых) и помех неконтролируемых параметров состояния и составляющих компонентов. Определение точечных и интервальных значений коэффициентов b₀, b₁, ..., b_k, статистическую оценку и проверку адекватности модели (1) осуществляют известными статистическими методами [8] по m > k + 1 наблюдаемых значений y, x₁ ..., x_k.

2.5. При кондуктометрическом методе исследования, когда измеряемым электрическим свойством является электросопротивление, связь между переменными модели y, x₁ ..., x_k и значимыми управляемыми (контролируемыми) параметрами состояния и составляющими компонентами исследуемой системы легко находится из априорных данных [9]. В этом случае искомая зависимость, следуя принятой модели, имеет вид

где y = lgR; x₁ = t; x₂ = lgu; x₃ = tlgu.

Здесь приняты обозначения: R - электросопротивление, t - температура, u - общее влагосодержание.

Зависимость (2) используется для определения в отдельных образцах материалов или в локальных зонах измерений конструкций общего влагосодержания u, а при наличии криогенных фазовых превращений - количества незамерзшей воды u₂. Для диэлькометрического метода последовательность при построении и статистической оценке модели аналогичная.

2.6. Полученный массив экспериментальных данных по определению количества незамерзшей воды u₂ редуцируется (свертывается) в уравнение состояния

Зависимость (3) также находится в виде математической модели (1), в которой на основе анализа многочисленных экспериментальных данных принимается

Зависимость (3) с учетом (4) можно представить в удобном для дальнейшего употребления и интерпретации виде

Температура начала замерзания t_н.з определяется из выражения

которое получено из (5) путем предельного перехода при .

2.7. Зависимость (5) позволяет не только свернуть полученную информацию о фазовых превращениях в компактном виде, но и получить дополнительную информацию, в частности, при комплексном определении фазового состава непосредственно в строительных конструкциях. Последовательность такого определения следующая.

В испытываемую строительную конструкцию закладывают малогабаритные первичные преобразователи электрического параметра и температуры, проводят измерения и для каждой локальной зоны измерения по зависимости (2) определяют количество незамерзшей воды. Общее количество влаги в локальной зоне датчика определяют из выражения (5) после подстановки найденного количества незамерзшей воды и соответствующей измеренной температуры. После определения общего влагосодержания определяют количество твердой фазы (льда).

3.1. Для косвенного метода измерений, когда определяемый параметр описывается функциональной зависимостью

общая ошибка функции определяется из выражения [10]

причем ; .

Здесь , - систематические и случайные составляющие общей ошибки .

3.2. Можно считать, что измеряемые и контролируемые параметры исследуемой системы лишены значимых систематических ошибок, т.к. всегда можно путем сравнения с соответствующими эталонными измерениями оценить имеющиеся систематические ошибки, будь то постоянные или переменные, и введением соответствующих поправок исключить их. В этом случае выражение (8) принимает вид

Зная разрешающую способность измерительных устройств, по выражению (9) можно оценить вклад, вносимый измеряемыми параметрами исследуемой системы в остаточную ошибку модели (2), тогда оставшаяся часть этой ошибки будет характеризовать возмущения неконтролируемых параметров при условии адекватности принятой модели.

3.3. Рассмотрим случай, когда влияние помех, создаваемых неконтролируемыми параметрами состояния и составляющими компонентами системы, можно существенно снизить. В электрометрическом методе исследования при построении искомой математической модели в силу условия рандомизации неконтролируемые параметры состояния и составляющие компоненты системы изменяются случайным образом во всей совокупности локальных зон измерения. Однако для каждой конкретной зоны измерения эти изменения носят систематический характер, поэтому действительную ошибку определения влагосодержания в j-ой зоне измерения можно представить в виде

О наличии или отсутствии систематической ошибки можно судить по невязкам между значением u, предсказанным моделью (2), и значением u', полученным сравнительным (эталонным) измерением:

где неравенство (9а) предполагает наличие, а равенство-неравенство (10) - отсутствие систематической ошибки. При наличии систематической ошибки неравенство (9а) представляют в виде равенства

где , - соответственно постоянная и переменная составляющие систематической ошибки.

После определения систематической ошибки из выражения (11) последнюю в виде поправки вводят в модель (2), вследствие чего результаты определения u в j-ой локальной зоне будут уже свободны от влияния помех неконтролируемых параметров.

3.4. При определении фазового состава влаги в отдельных образцах строительных материалов в качестве эталонного (сравнительного) метода целесообразно применять метод взвешивания, при этом поправку для каждого j-го образца определяют по невязкам между значением u, предсказанным моделью (2) по величине измеряемого электрического свойства материала и контролируемой температуры в области положительных температур, и значением u', полученным методом взвешивания. Результаты расчета незамерзшей воды и льда при отрицательных температурах с учетом найденной поправки также будут свободны от систематических ошибок этого рода.

3.5. Другой причиной появления неучтенной систематической ошибки может быть образование твердой фазы (льда). Для обнаружения такого рода ошибки в качестве методов сравнения необходимо применить два электрометрических метода: кондуктометрический и диэлькометрический, поскольку в этой ситуации метод взвешивания не применим, ибо он дает информацию только об общем влагосодержании. Хотя тот и другой сравниваемые электрометрические методы могут иметь систематические ошибки, вызванные образованием новой фазы, но, однако, в силу своей физической сущности эти ошибки будут разного толка, что делает практически невозможным их взаимное уравновешивание. Таким образом, при выполнении условия (10) можно полагать, что образование новой фазы не вносит дополнительных систематических ошибок. Ранее проведенные такого рода исследования показали отсутствие значимых систематических ошибок в широком диапазоне температур и влагосодержании, например, для глиняного и силикатного кирпичей [11].

4.1. Программа BPFRST предназначена для определения зависимостей R(u, t) и u₂(u, t) по полученным экспериментальным данным и статистической оценке этих зависимостей. Расчет количества незамерзшей воды u₂ осуществляется с поправкой на систематические отклонения. В основу разработанной программы положены концепции, изложенные в предыдущих разделах.

4.2. Программа BPFRST включает в себя шесть подпрограмм: BPFRS1, BPFRS2, BPFRS3, BPFRS4, BPFRS5, и BPFRS6.

Она последовательно определяет зависимости R(u, t) и u₂(u, t) и одновременно производит их статистическое оценивание. В случае необходимости она может быть использована для определения и статистической оценки только R(u, t) или только u₂(u, t). Такая необходимость возникает, например, когда нужно получить зависимость R(u, t) исходя из массива опытных данных содержащего показания электрофизического свойства в объеме первичного преобразователя при различных исходных влагосодержаниях материала и положительных температурах.

Зависимость R(u, t) необходима не только для дальнейшей работы по программе BPFRST, но и может быть использована самостоятельно для определения влажностного состояния материала конструкции в локальных зонах измерения с помощью первичных малогабаритных электрометрических преобразователей при натурных и лабораторных исследованиях.

При наличии экспериментального массива, содержащего данные о количестве незамерзшей воды в материале при различных исходных влагосодержаниях и отрицательных температурах (данные, полученные другими методами, например, калориметрическим), программа может быть использована для нахождения зависимости u₂(u, t). Практическая реализация этих дополнительных возможностей программы осуществляется с помощью метки NUM.

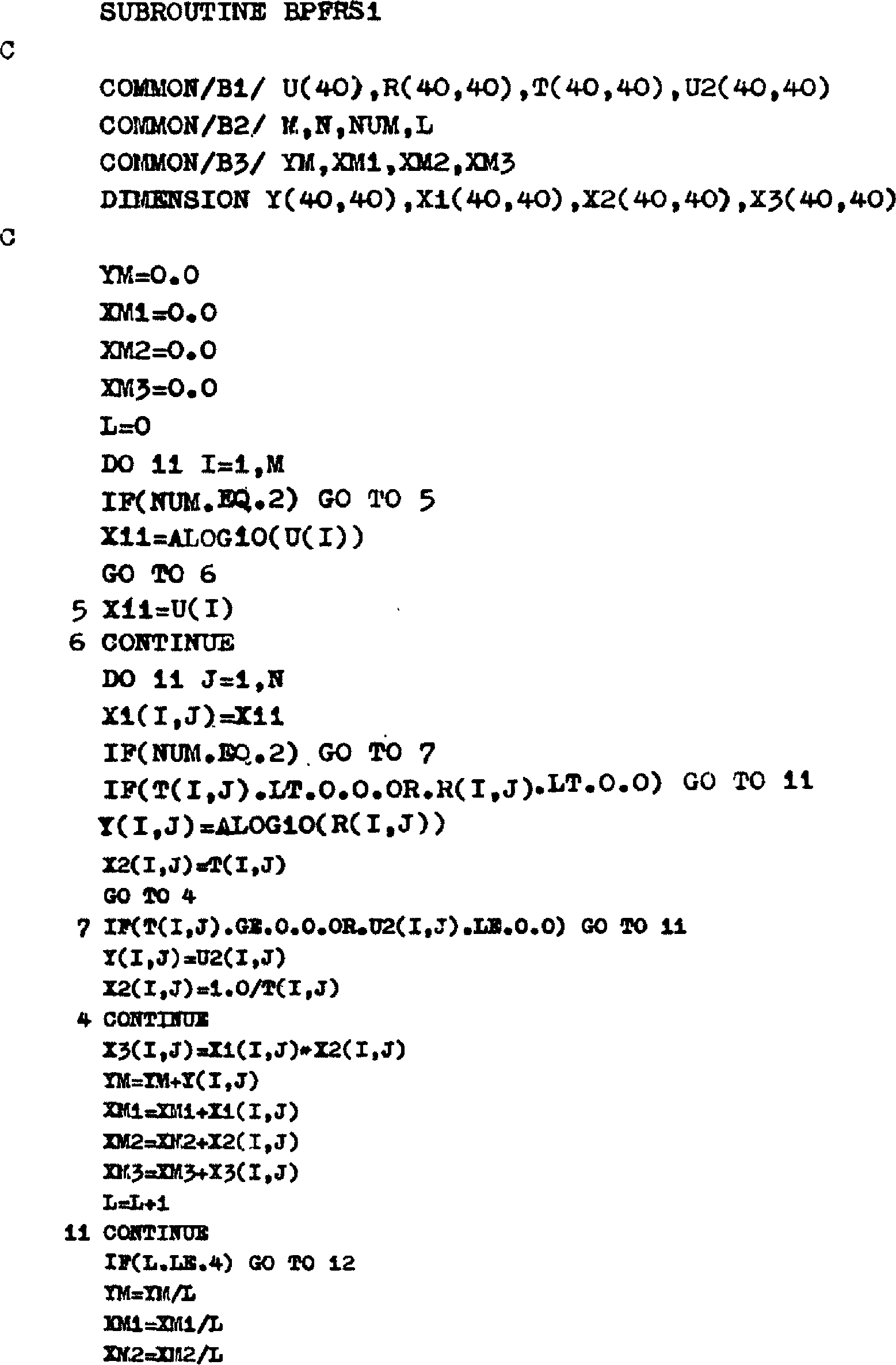

4.3. Подпрограмма BPFRS1 служит для центрирования значений y, x₁, x₂, x₃, где для зависимости R(u, t) y = lgR, x₁ = lgu, x₂ = t, x₃ = tlgu, а для зависимости u₂(u, t) y = u₂, x₁ = u, x₂ = 1/t, x₃ = u/t. При этом для нахождения зависимости R(u, t) из исходного массива отбираются соответствующие данные при положительных, а для нахождения зависимости u₂(u, t) - при отрицательных температурах.

4.4. Отдельная подпрограмма BPFRS2 предназначена для формирования системы нормальных уравнений Y = XB + E, а подпрограмма BPFRS3 - для нахождения обратной матрицы. Это позволяет, используя элементы обратной матрицы, по подпрограмме BPFRS4 вычислять регрессионные коэффициенты B, а по подпрограмме BPFRS5 определять дисперсии и ковариации для этих коэффициентов. По подпрограмме BPFRS5 осуществляют также оценку систематических отклонений, которые учитывают в подпрограмме BPFRS6 при расчете количества незамерзшей воды.

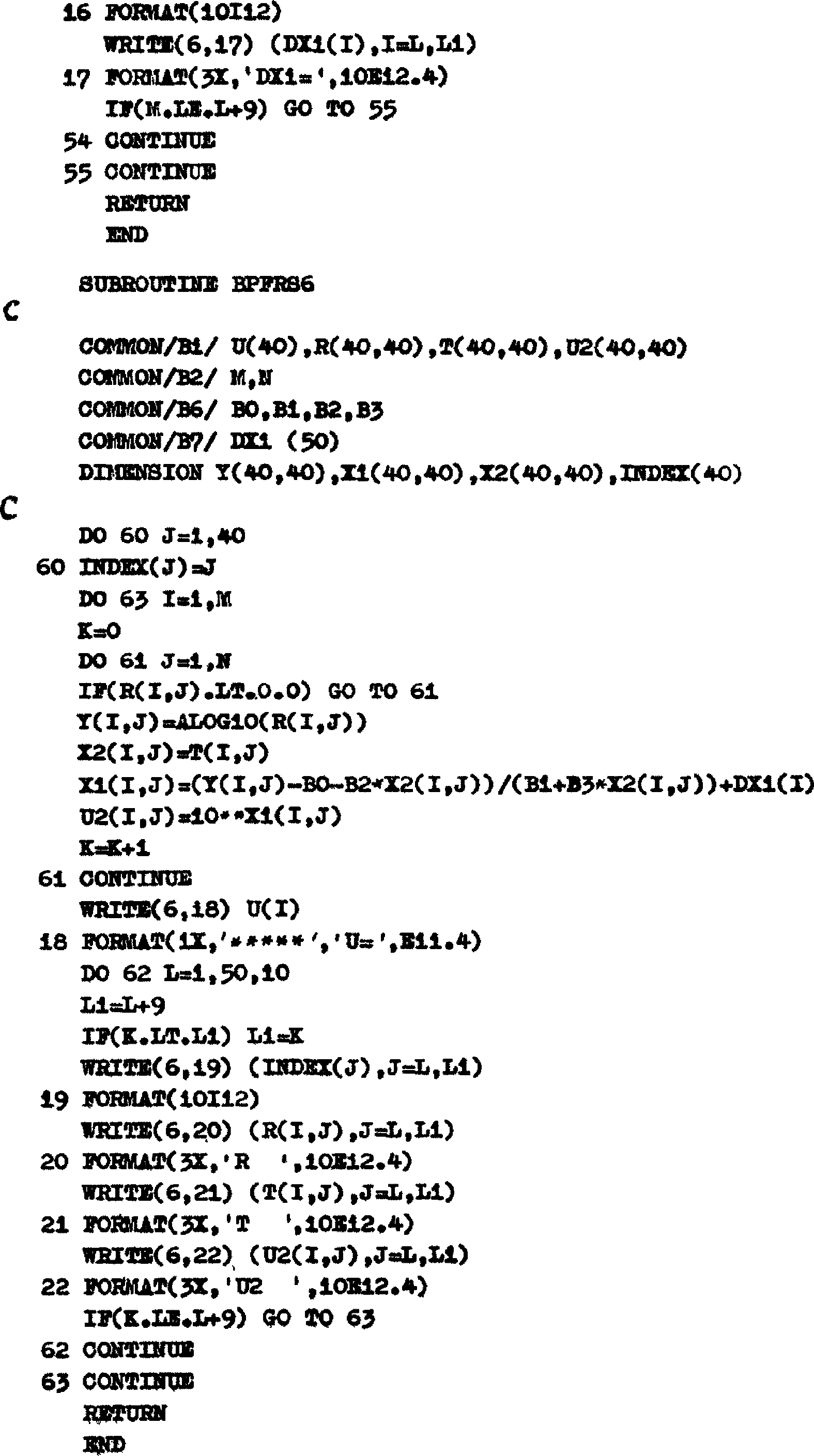

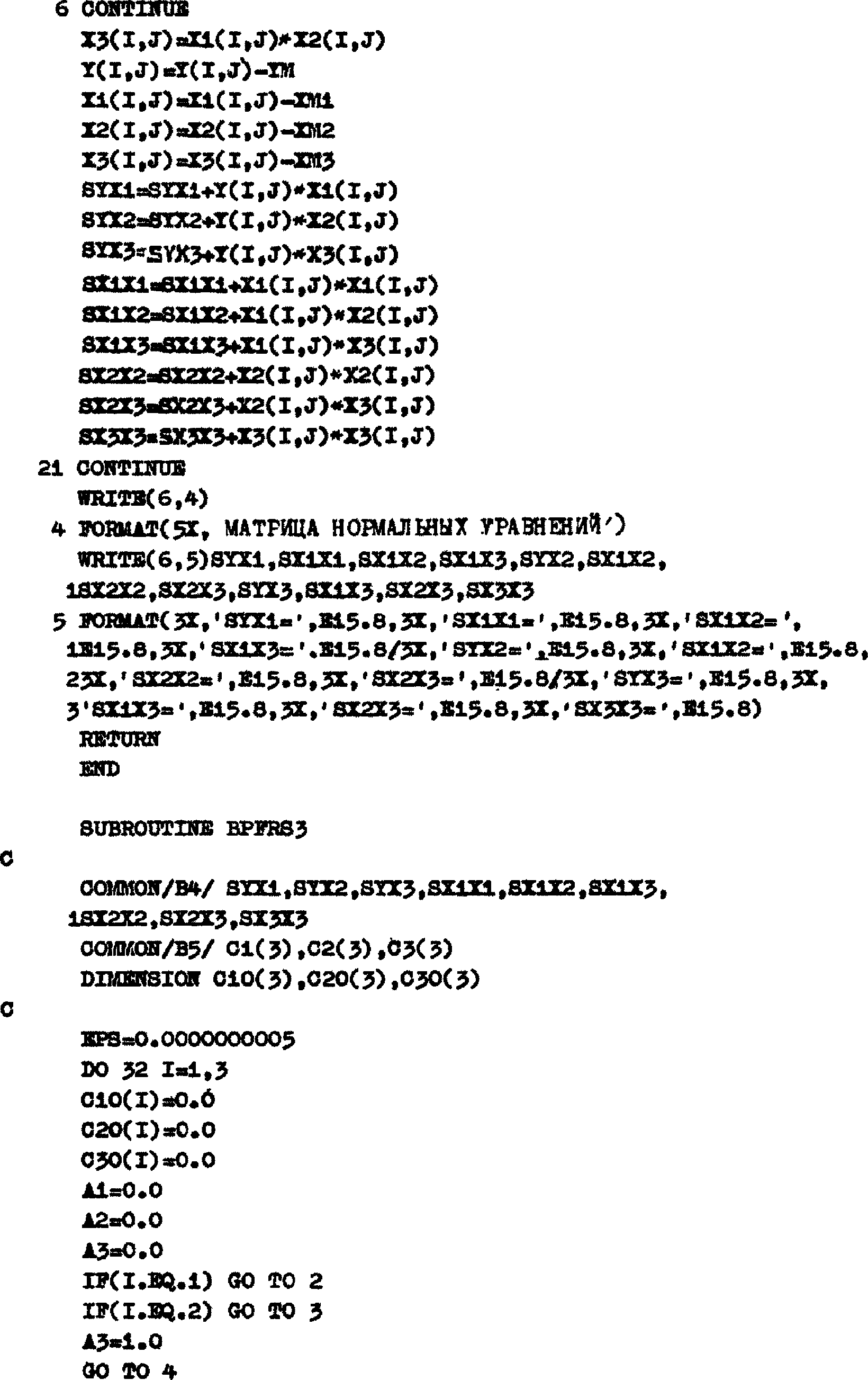

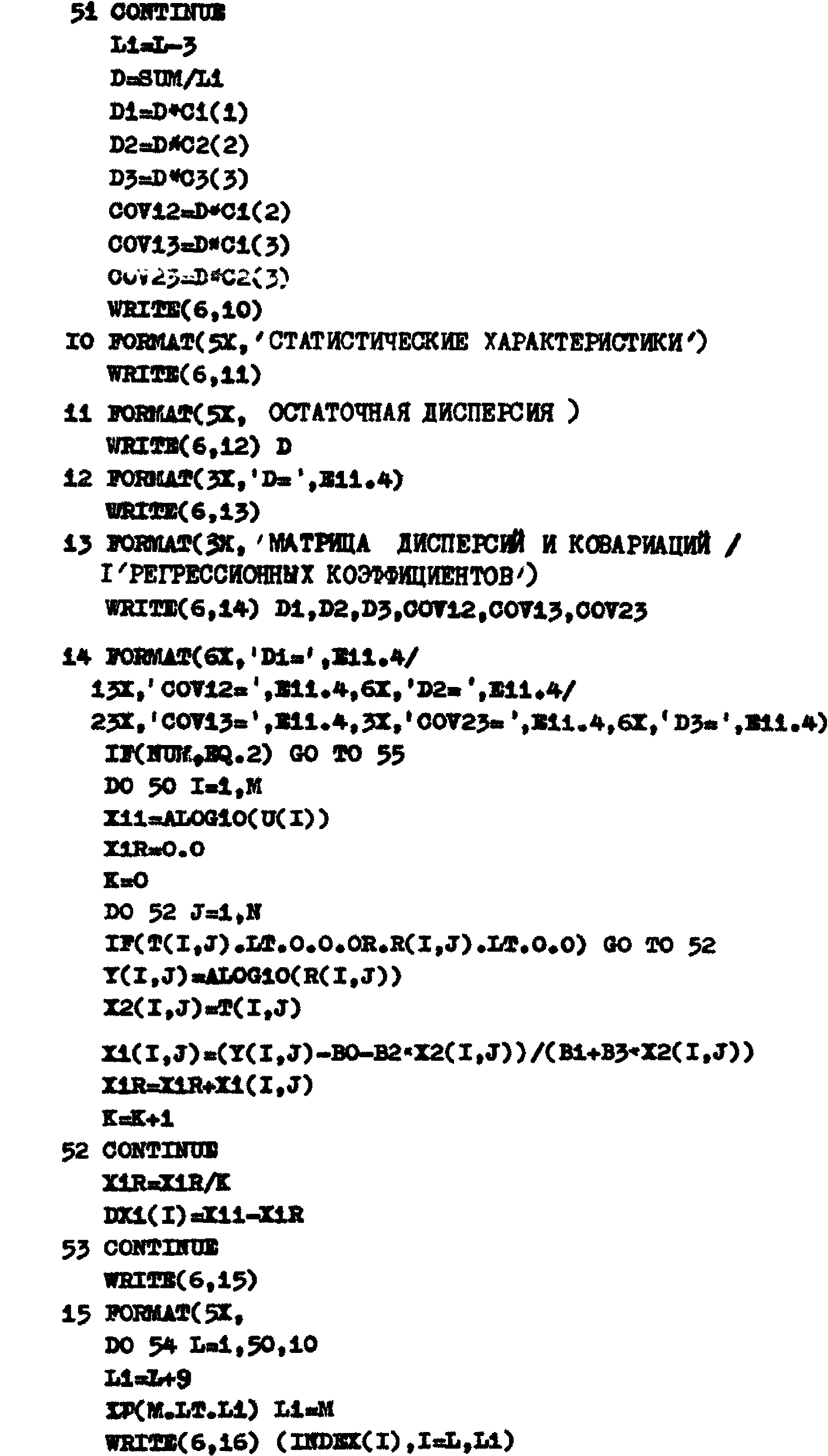

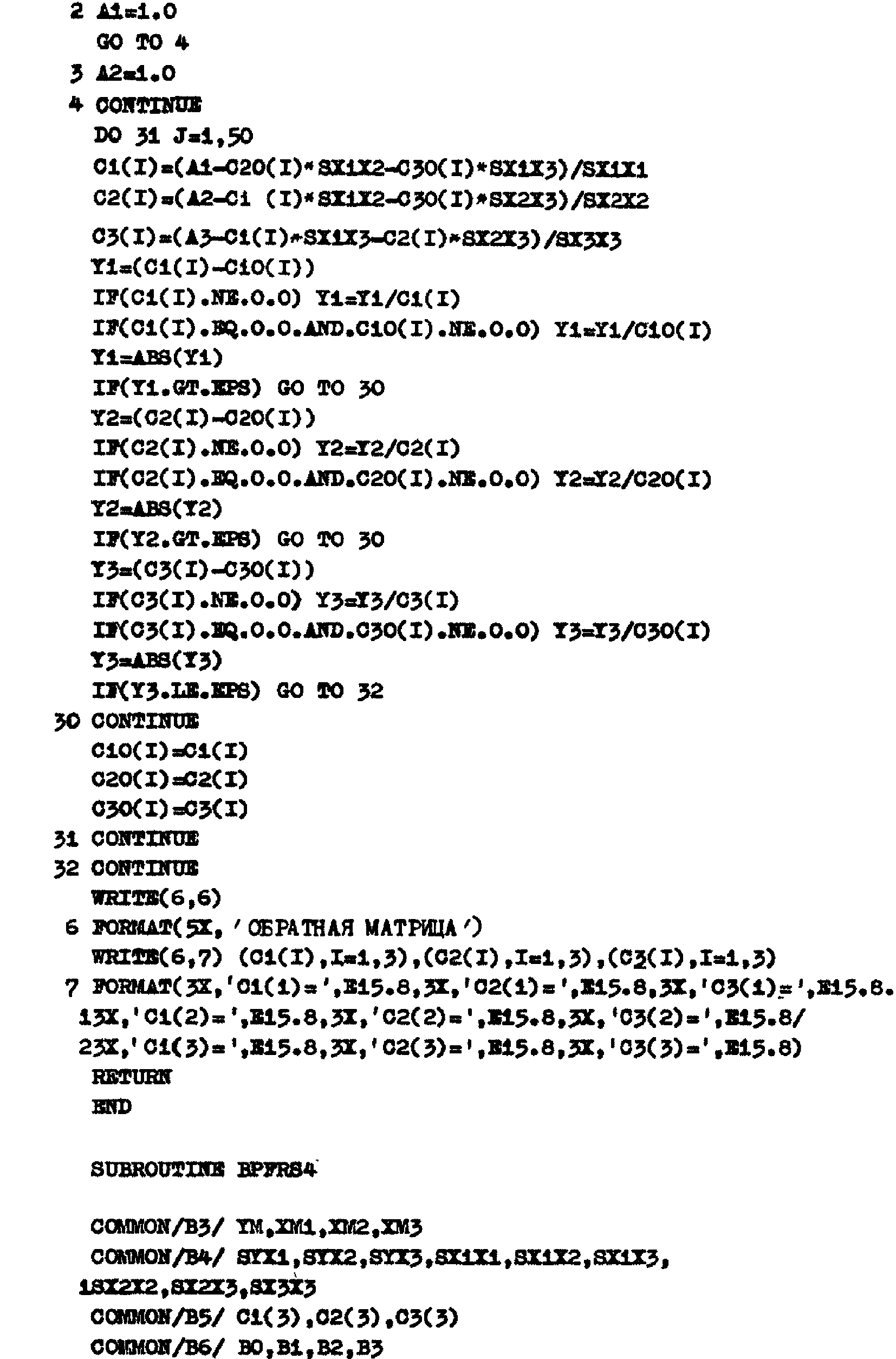

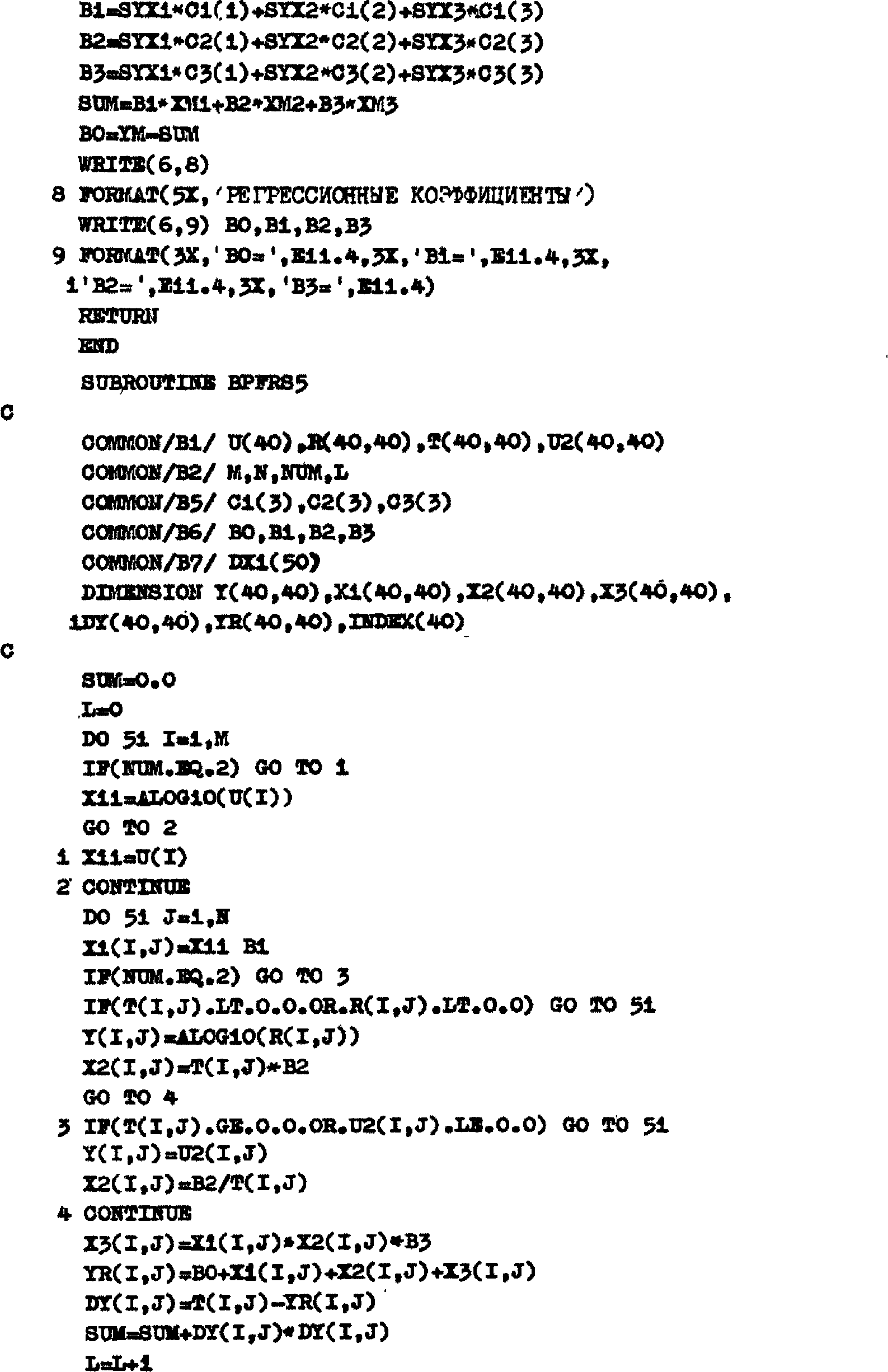

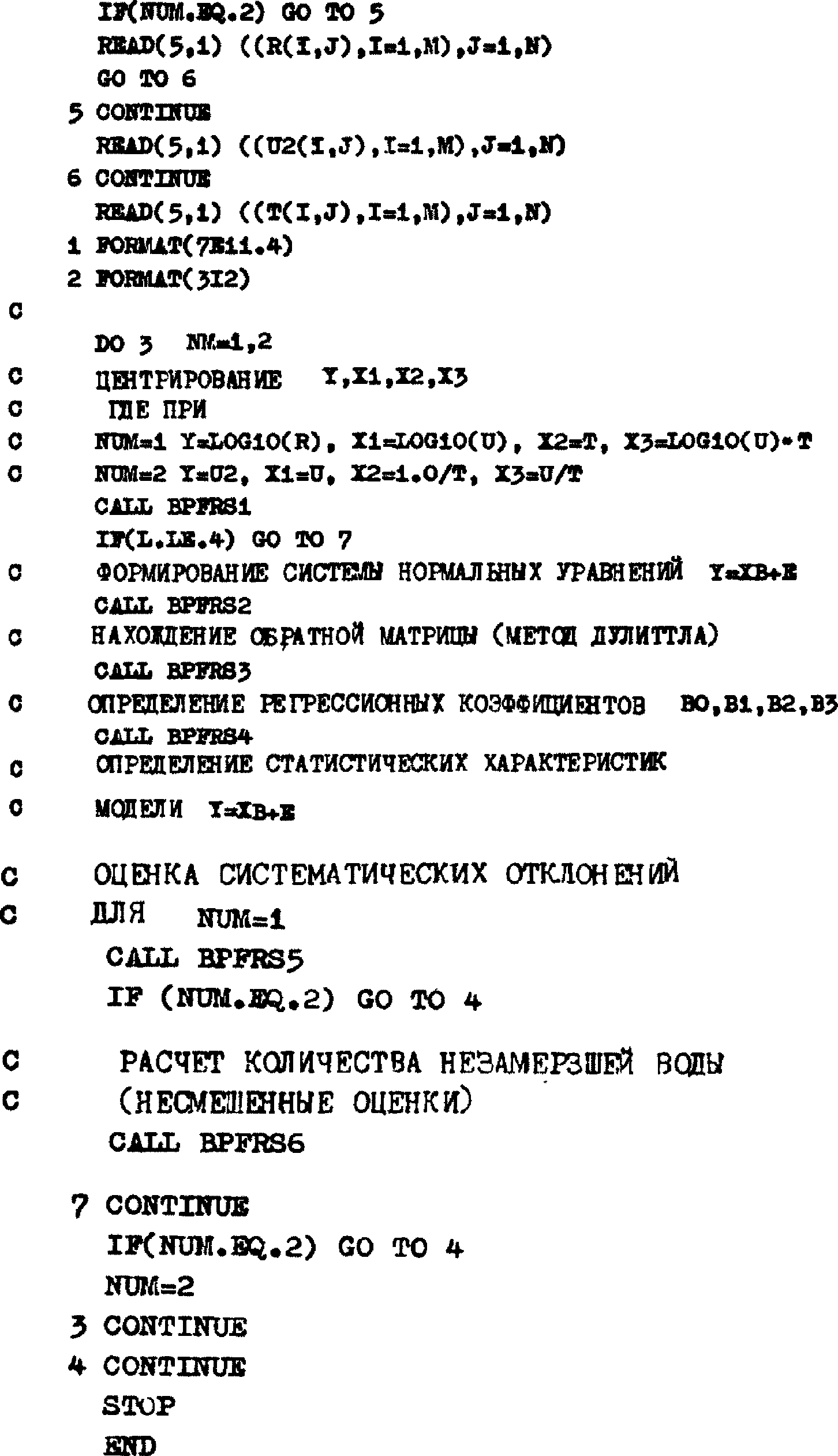

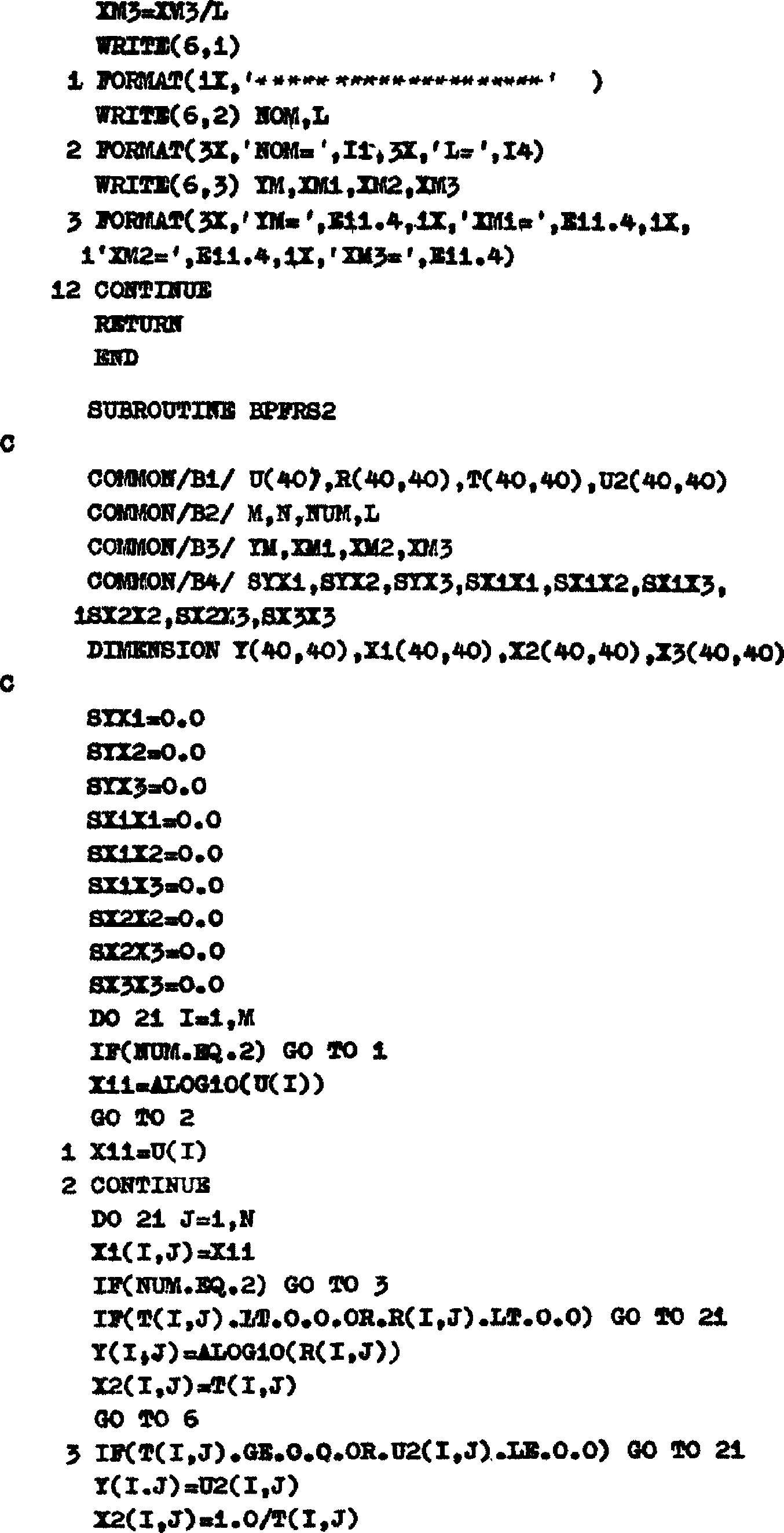

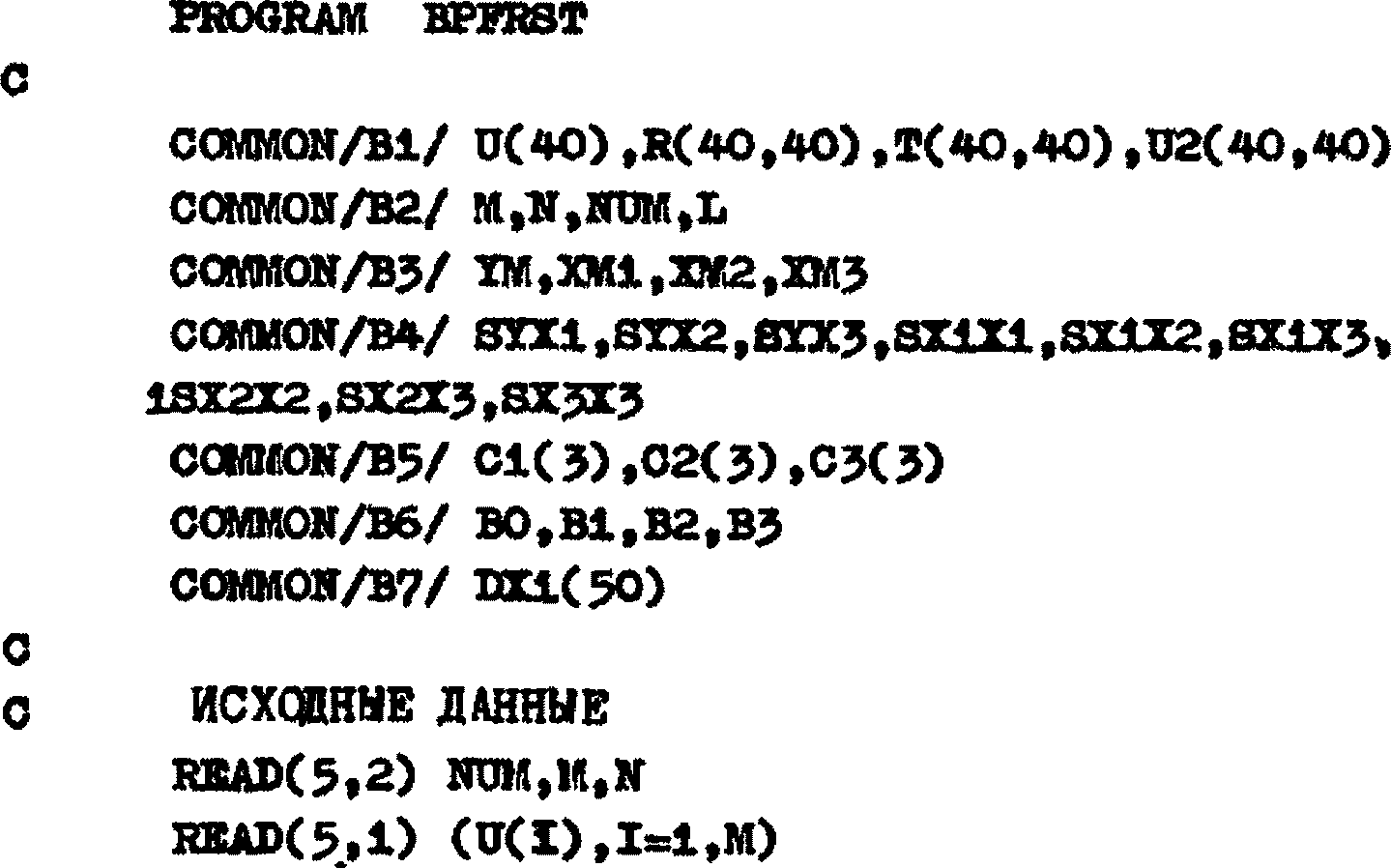

Программа BPFRST, написанная на языке FORTRAN IV, приведена в приложении.

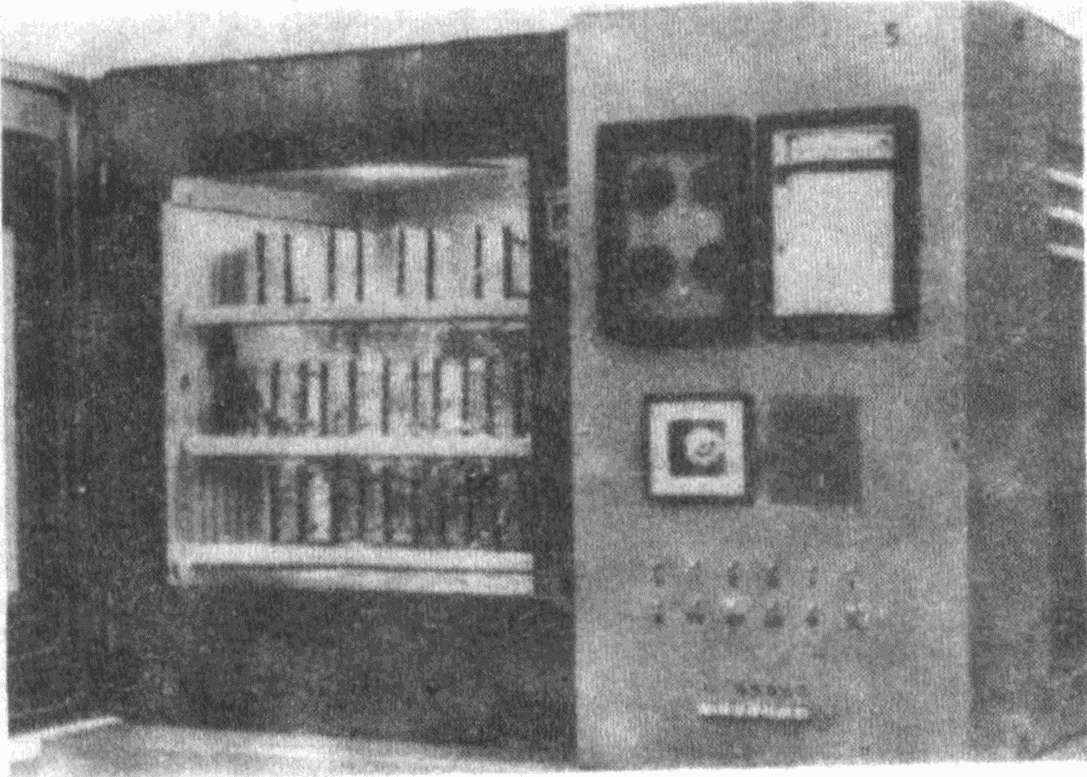

5.1. Для определения фазового состава влаги необходимы: термокамера, первичные преобразователи и вторичные приборы для измерения выбранного электрического параметра и температуры, а также некоторая дополнительная оснастка.

5.2. В рабочем объеме термокамеры в широком диапазоне положительных и отрицательных температур должны ступенчато задаваться и поддерживаться постоянными требуемые температуры на интервале времени, необходимом для наступления термодинамического равновесия.

5.3. Для измерения температур в образцах применяют термопары и в качестве измерительных приборов потенциометры (например, ПП-63, Р-305, Р-306) или цифровые микровольтметры (например, ВК2-20, Р-2002).

5.4. Для измерения электрического параметра образца применяют выпускаемые серийно уравновешенные мосты переменного тока (например, Р-556, Р-577 или Р5010), при этом, в случае необходимости, их точность измерений можно значительно увеличить, если использовать метод неполного замещения [12], с. 165. Выбор принципиальных электрических схем приборов и устройств, а также схем измерения и способов помехозащиты производится в соответствии с рекомендациями [13] (с. 26 - 78, 116 - 132, 140 - 216, 270 - 280) и [14] (с. 79 - 105).

Измерительную уравновешенную мостовую схему можно собрать и из имеющихся в наличии отдельных приборов. В этом случае используют мост сопротивлений (например, МО-62). Питание моста осуществляют от генератора звуковой частоты (например, ГЗ-56/1), а в качестве индикатора применяют осциллографический индикатор нуля (например, Ф582).

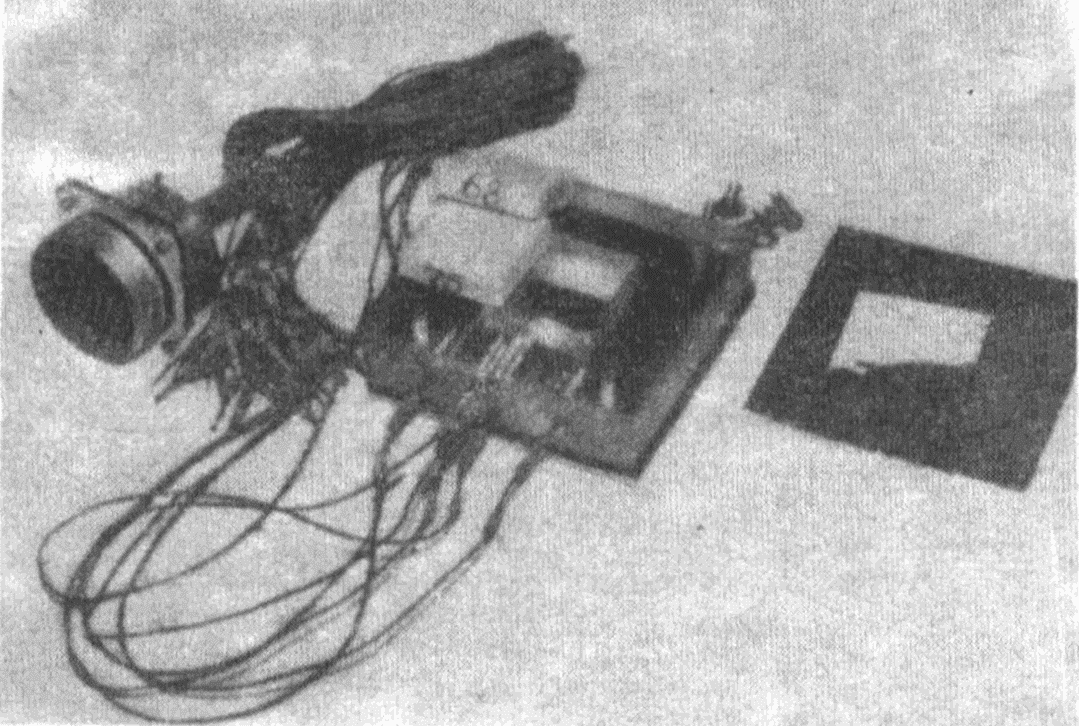

5.5. В исследованиях на отдельных образцах целесообразно применять накладные первичные преобразователи электрического параметра. В качестве электродов можно использовать алюминиевую фольгу, при этом электроды из нее располагают по обеим сторонам образца, выполненного в виде пластины. Толщина пластины (расстояние между электродами), а также площади электродов выбирают в результате предварительных опытов, необходимых для отыскания компромиссного решения для двух противоречащих условий. С одной стороны, для повышения надежности показаний датчика расстояние между электродами должно быть достаточно большим, чтобы не сказывалась неоднородность структуры материала. С другой стороны, для расширения диапазона измерения электрического параметра (сопротивления) в область, соответствующую низким влагосодержаниям, необходимо иметь малое расстояние между электродами, т.к. удельное сопротивление сухих неорганических капиллярно-пористых материалов имеет порядок 10¹⁰ Ом·см и более, а верхний предел стандартных измерительных приборов, как правило, R = 10⁶ Ом. Например, для строительных материалов, имеющих относительно однородную структуру без значительных по размерам включений, таких как глиняный и силикатный кирпич, цементно-песчаные растворы, пено- и газобетоны и т.д. указанным выше условиям удовлетворяют образцы с размерами 15 x 50 x 50 мм.

5.6. К оснастке, требующей изготовления, относятся демпфирующие устройства, в которые помещают исследуемые образцы. Основное назначение демпфирующих устройств - погасить в своей толще периодические колебания температуры воздушной среды рабочего объема термокамеры, которые обусловлены инерционностью системы автоматического поддержания температуры. При обеспечении герметичности конструкции демпфера заданная влажность образца сохраняется неизменной во все время опыта.

5.7. Демпфирующее устройство (рис. 1) состоит из блока, изготовленного из паро- и водонепроницаемого материала, в теле которого выполнен проем под размер образца. К боковым поверхностям блока прикладывают пластины из толстой пластичной резины, которые обжимаются накладными пластинами из того же материала, что и основной блок, с помощью болтовых соединений. Такая конструкция позволяет осуществлять надежный электрический контакт испытуемого образца с электродами первичного электрометрического преобразователя и одновременно герметизацию образца. На внешней боковой плоскости блока демпфера расположены гнезда, соединенные с электродами и термопарой. Это позволяет оперативно соединять измерительные устройства, находящиеся вне рабочего объема термокамеры, через специальный ввод с первичными преобразователями, расположенными в отдельных демпфирующих устройствах. На рис. 1 показан общий вид демпфирующего устройства в собранном виде с присоединенным вводом, а на рис. 2 - общий вид термокамеры с размещенными в ее рабочем объеме демпфирующими устройствами.

5.8. Выбор оптимальной толщины демпфирующего устройства производится на основе следующих соображений.

Температура воздушной среды рабочего объема термокамеры гармонически изменяется во времени. Эти изменения температуры в достаточно хорошем приближении можно описать гармоникой

где T_с - температура среды, T₀ - ее среднее значение; T_m - амплитуда колебания температуры среды; - циклическая частота колебания температуры , - частота колебаний в единицу времени, - время. В этом случае [15] при граничных условиях третьего рода для полубесконечного тела

где - коэффициент теплообмена между средой и смываемой ею поверхностью

В формуле (14) величина

представляет собой амплитуду колебания температуры ограничивающей поверхности, а величина - смещение по фазе колебания температуры поверхности тела по отношению к колебанию температуры окружающей среды, - период колебаний , а a и - коэффициенты температуропроводности и теплопроводности тела соответственно.

Практический интерес представляет наибольшее отклонение от среднего значения температуры, что происходит, когда

при этом полный размах колебаний температуры равен

В том случае, когда , где - разрешающая способность устройства, регистрирующего температуру, периодические колебания среды с периодом колебания практически затухают в теле демпфера на глубине x при амплитуде колебания температуры ограничивающей поверхности A₀ и коэффициенте температуропроводности материала демпфера a.

Исходя из этих соображений толщина демпфера вычисляется по формуле

6.1. При определении фазового состояния влаги в материале на образцах последние изготавливаются путем формования или выпиливания с размерами, соответствующими размерам внутренней полости демпфирующего устройства. После изготовления образцы высушивают до постоянной массы и фиксируют ее. Образцы, изготовленные путем формования с применением вяжущего, перед высушиванием должны быть выдержаны или пройти технологическую обработку до практического окончания процесса гидратации вяжущего.

6.2. Высушенные образцы затем увлажняют, причем влажность отдельных образцов задают различной, варьируя ее в широком диапазоне вплоть до максимального водонасыщения. Увлажнение образцов производят в эксикаторах: до максимального гигроскопического увлажнения - над насыщенными растворами различных солей, создающими различную равновесную влажность воздуха в объеме эксикатора. Сверхгигроскопическое увлажнение до заданного значения осуществляют над дистиллированной водой, причем на образцы пипеткой закапывается дистиллированная вода в различных количествах. В первом случае образцы выдерживают до наступления равновесного состояния с паровоздушной средой эксикатора, о чем судят по стабилизации во времени их массы в процессе взвешиваний. Во втором случае - образцы выдерживают в эксикаторе до равномерного распределения в их объемах введенной пипеткой влаги.

6.3. Образцы с различными исходными влагосодержаниями помещают во внутрь демпферных устройств, которые в свою очередь устанавливают в рабочем объеме термокамеры. При этом, посредством соединительных проводов и многопозиционных переключателей первичные преобразователи температуры и влажности коммутируют с соответствующими измерительными устройствами.

6.4. В рабочем объеме термокамеры, начиная с заданной положительной температуры, последовательно ступенями снижают ее до различных требуемых температур (положительных или отрицательных). Образцы выдерживают на ступенях при каждой требуемой температуре, в течение времени, необходимого для наступления термодинамического равновесия, о чем судят по стабилизации показаний измеряемых электрического параметра R и температуры t. Результаты измерений заносят в журнал наблюдений (табл. 1).

Примечание. Для каждого испытываемого i-того образца, порядковый номер которого записывают в первой графе (i = 1, 2, ..., M, где M - количество образцов), отведено по три горизонтальных строки: в первой строке размещают значения исходного влагосодержания u; во второй - значение электрического параметра R на соответствующей j-той ступени температуры t, значениям которой отведена третья строка (j = 1, 2, ..., N, где N - наибольшее количество ступеней температур для всей серии образцов).

6.5. Полученный массив экспериментальных данных обрабатывают на ЭВМ по программе BPFRST.

Пример 1. Произвести полный расчет по программе BPFRST для массива экспериментальных данных, представленного в табл. 2.

Для расчета на ЭВМ исходный массив экспериментальных данных набивают на стандартных перфокартах в следующей последовательности.

На первой перфокарте набивают численные значения NUM,M,N форматом I2. В данном примере соответственно NUM = 1 (реализация программы сначала), M = 7, N = 11. Далее на новых перфокартах набивают численные значения исходных влагосодержаний u по семь значений на каждой перфокарте форматом E 11,4 (в данном примере все значения и размещаются на одной перфокарте). Затем опять на новых перфокартах тем же форматом и в соответствии с табл. 2 набивают последовательно по столбцам численные значения электрического параметра R при этом соответственно пробелам в 10-й и 11-й ступенях температуры табл. 2 в перфокартах набивают фиктивные (отрицательные) числа (например, - 100). В данном примере численные значения R размещаются на 11 перфокартах.

Результаты расчета на ЭВМ по примеру 1

Численные значения температур t набивают на перфокартах аналогичным образом.

Результаты расчета представлены в виде распечатки ЭВМ, снабжены соответствующими заголовками и обозначениями и не требуют дополнительных комментариев.

Пример 2. Определить зависимость R(u, t) и произвести соответствующие статистические оценки. Для расчета использовать данные из примера 1.

Необходимые исходные данные представлены в табл. 3. Табл. 3 имеет такую же структуру, как и предыдущая табл. 2. В табл. 3 приведены только те данные, которые необходимы для выполнения сформулированной задачи. С целью сокращения работы по набивке карт была перебита первая карта со значениями NUM, M, N (в данном примере NUM = 1, M = 7, N = 7) и две карты для R и t, значения которых приведены в графе, соответствующей 7-й ступени температуры. Обращаем внимание, что данные для R и t, помещенные в графе, соответствующей 6-й ступени температуры, были оставлены без изменения, хотя там есть три значения t = -5 °C. В программе BPFRST предусмотрено, что если массив исходных данных меньше требуемого для определения регрессионных коэффициентов B и их статистической оценки (L меньше или равно 4), эти операции не выполняются. В этом случае ЭВМ по программе производит расчеты, требуемые условием задачи, и на этом заканчивает вычисления.

Результаты расчета на ЭВМ по примеру 2

Распечатка результатов расчета для примера 2 представлена выше.

Пример 3. Определить зависимость u₂(u, t) произвести соответствующие статистические оценки. Для расчета использовать данные u₂, полученные в примере 1.

Необходимые исходные данные представлены в табл. 4.

Табл. 4 имеет не только такую же структуру, как и табл. 2, но и в ней оставлены те же температуры. Однако вместо значений R в нее введены значения u₂, полученные в результате расчетов в примере 1. Такое представление исходных данных позволяет получить требуемое условием задачи решение, несмотря на наличие данных, полученных при положительных температурах. Это реализуется благодаря тому, что численное значение NUM, набиваемое в первой карте, равно 2.

Результаты расчета для примера 3 представлены ниже.

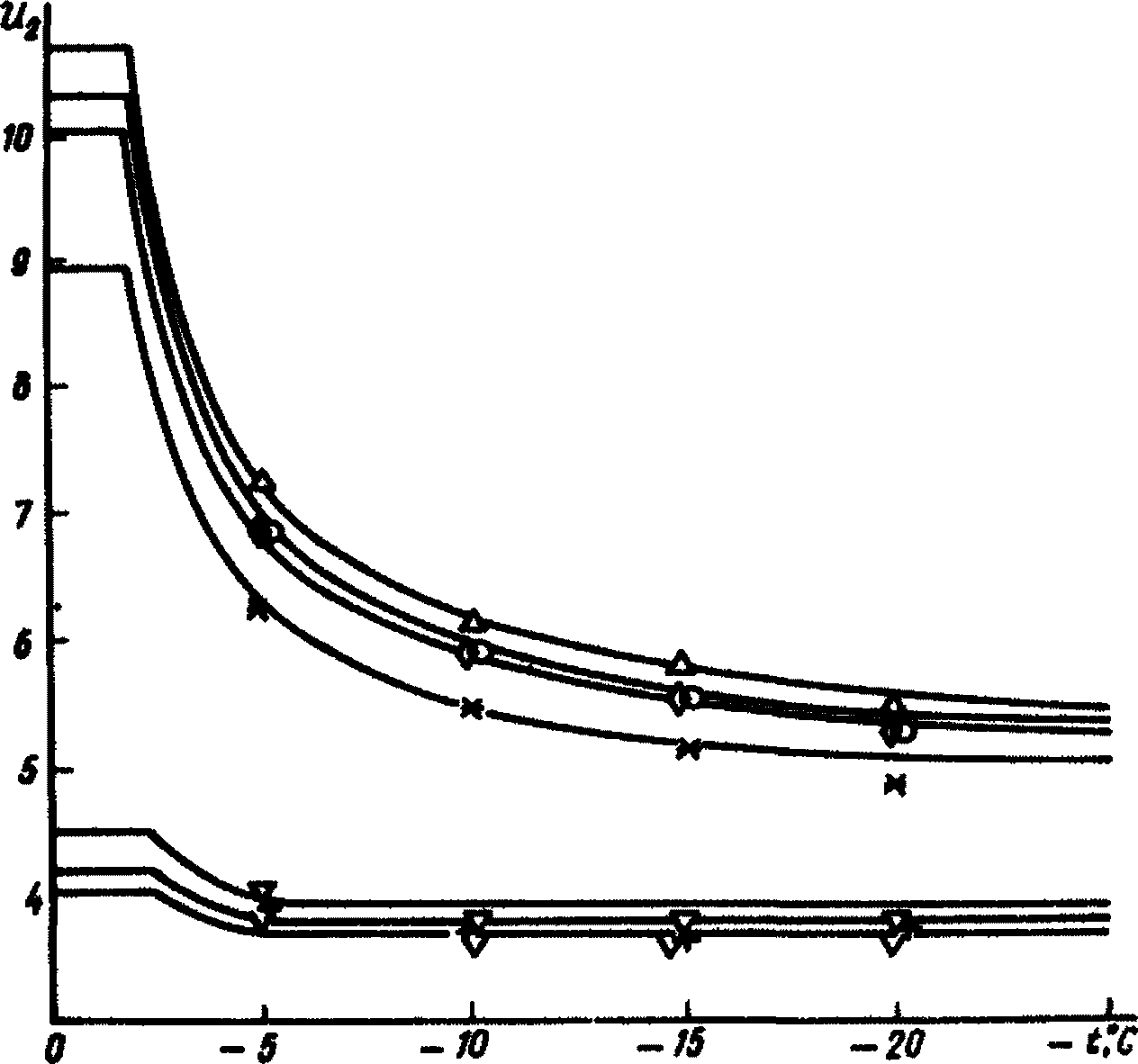

Количества незамерзшей воды u₂ (отдельные расчетные значения) при различных исходных влагосодержаниях и отрицательных температурах, а также характер зависимости u₂(u, t), полученные путем расчета на ЭВМ (см. примеры 1, 3) представлены на рис. 3. Несмотря на ограниченную выборку исходного экспериментального массива с искусственно завышенным шумовым фоном, видно достаточно хорошее совпадение отдельных расчетных значений количества незамерзшей воды с кривыми, отображающими полученную зависимость u₂(u, t). Характер этой зависимости согласуется с современными представлениями о физической картине криогенных фазовых превращений в пористых материалах. В области отрицательных температур четко просматриваются три участка: первый, где нет криогенных фазовых превращений (0 °C >= t >= t_н.з); второй, где происходят интенсивные фазовые превращения и третий, где эти превращения незначительны (количество незамерзшей воды асимптотически приближается к определенному значению, соответствующему количеству связанной воды внутренней поверхностью материала и поверхностью образовавшейся твердой фазы - льда).

Результаты расчета на ЭВМ по примеру 3

1. ГОСТ 7025-78. Материалы стеновые и облицовочные. Методы определения водопоглощения и морозостойкости.

2. Коган В.В. Гетерогенные равновесия. Л., Химия, 1968.

3. Герасимов Я.И. и др. Курс физической химии, т. 1, М.-Л., Химия, 1964.

4. Нерсесова З.А. Инструктивные указания по определению количества незамерзшей воды и льда в мерзлых грунтах. - В кн.: "Материалы по лабораторным исследованиям мерзлых грунтов", N 2. АН СССР. 1954.

5. Беркман А.С., Мельникова И.Г. Структура и морозостойкость стеновых материалов, Л.-М., Госстройиздат, 1962.

6. Розенфельд А.М. Определение содержания льда в почве с помощью тепловых характеристик. Доклады ВАСХНИЛ, вып. 3, 1951.

7. Фримштейн М.И., Ясик Ю.Д. Способ определения количества незамерзшей воды при отрицательных температурах конструкции. Авт. свид. N 197233 - "Бюллетень изобретений" N 12, 1967.

8. Химмельблау Л. Анализ процессов статистическими методами. Л.-М., Мир, 1973.

9. Берлинер М.А. Измерения влажности. М., Энергия, 1973.

10. Кемниц Ю.В. Теория ошибок измерений. М., Недра, 1967.

11. Фримштейн М.И., Ясик Ю.Д., Хурцилава А.К. Исследование физико-химических свойств влажных строительных материалов. - В кн.: "Инженерно-физические исследования строительных материалов". Челябинск, УралНИИСТРОМПРОЕКТ, 1972.

12. Вострокнутов Н.Г. Техника измерений электрических и магнитных величин. М.-Л., Судпромгиз, 1958.

13. Лопатин Б.А. Кондуктометрия. Новосибирск, СОАН СССР, 1964.

14. Графов Б.М., Укше Е.А. Электрохимические цепи переменного тока. М., Наука, 1973.

15. Лыков А.В. Теория теплопроводности. М., Высшая школа, 1967.
