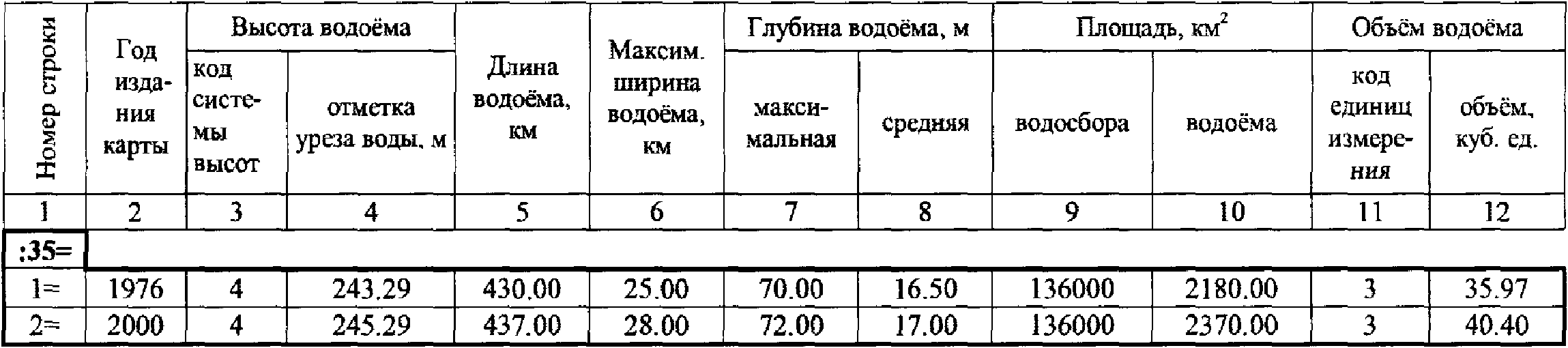

3.1.6 Гидрографические характеристики водоема (блок 35)

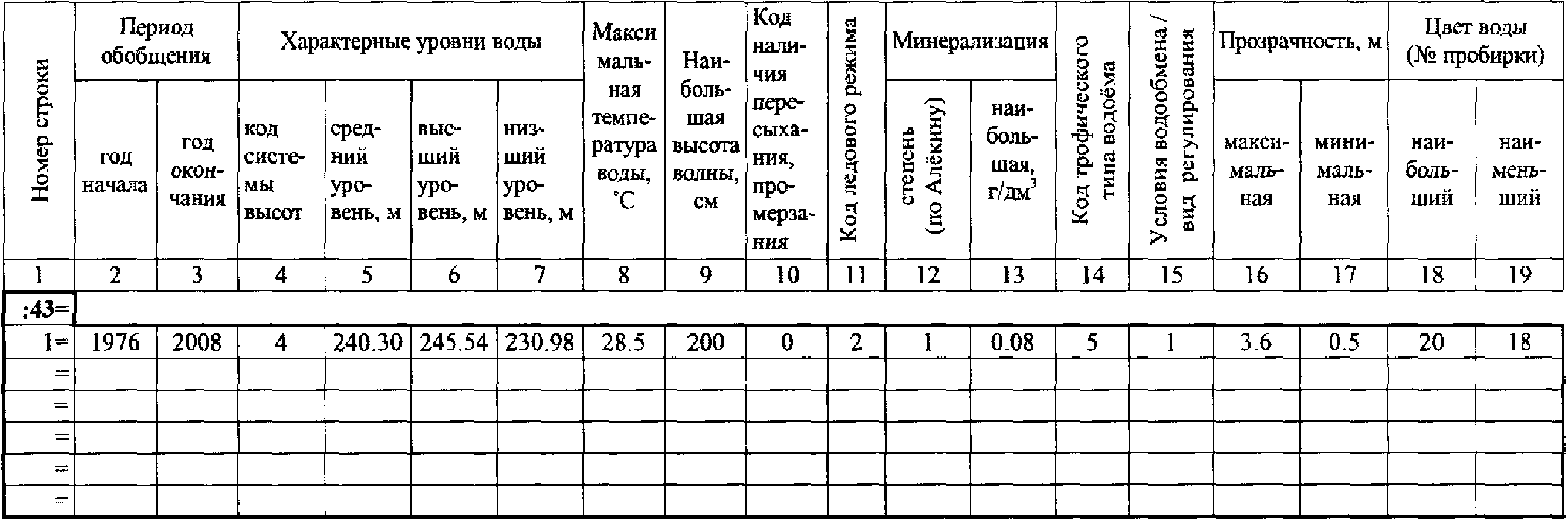

3.1.7 Основные показатели режима водоема (блок 43)

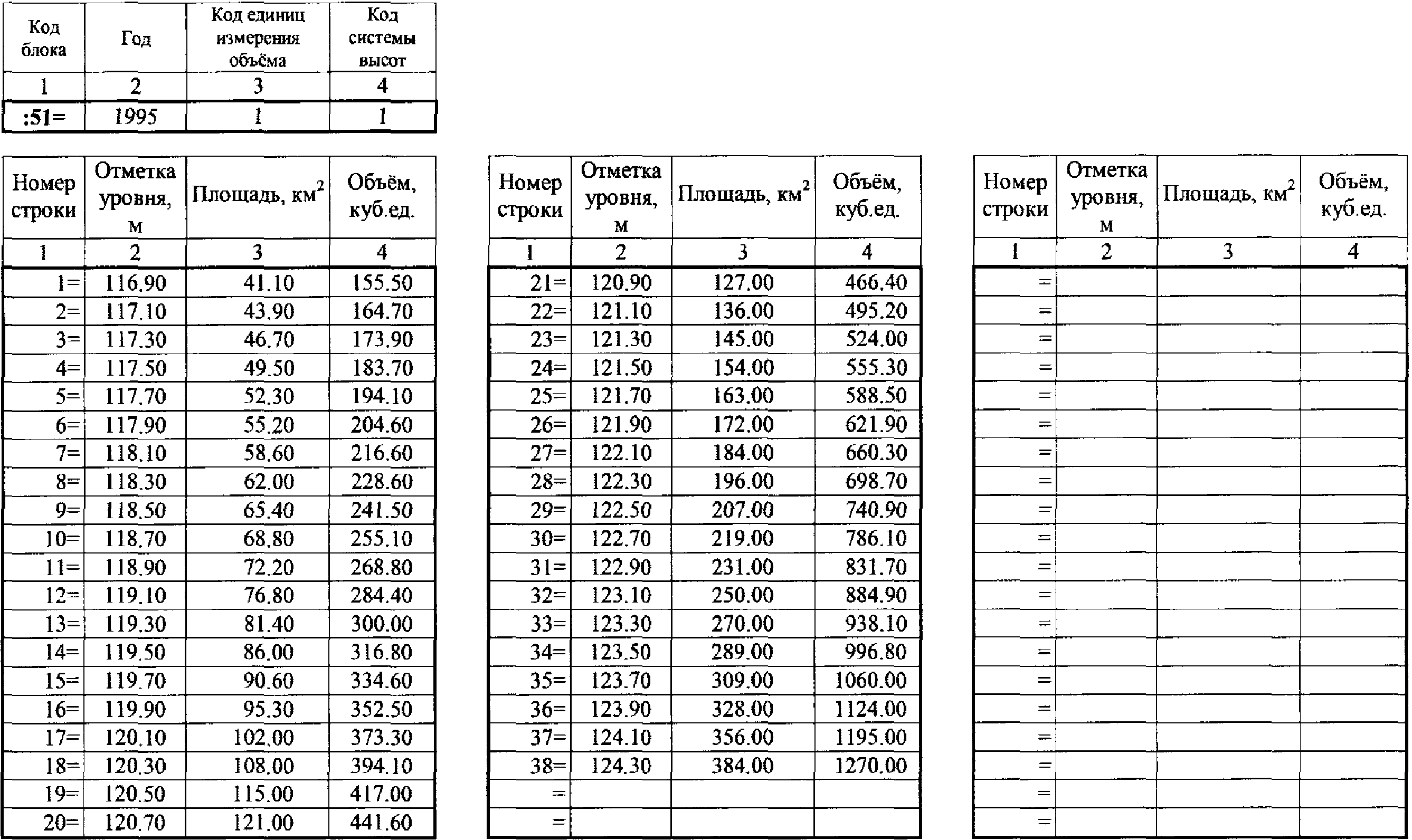

3.1.8 Батиграфическая кривая и кривая объемов (блок 51)

3.1.9 Характерные точки береговой линии (блок 78)

3.1.10 Характерные глубины (блок 86)

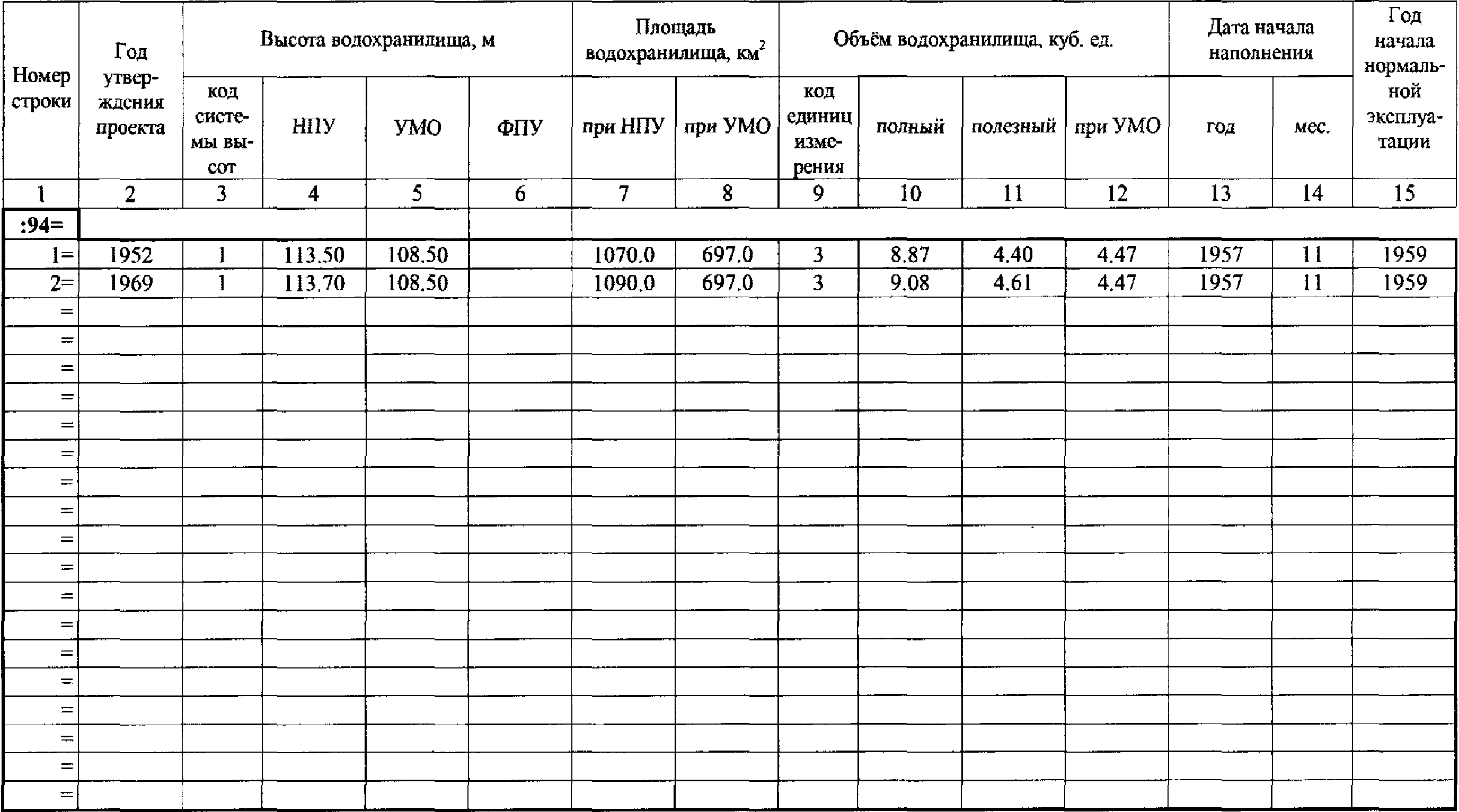

3.1.11 Проектные характеристики водохранилища (блок 94)

3.2 Паспорт наблюдательной сети на озерах и водохранилищах

3.2.1 Общие положения

3.2.2 Титульный лист и призначная часть паспорта

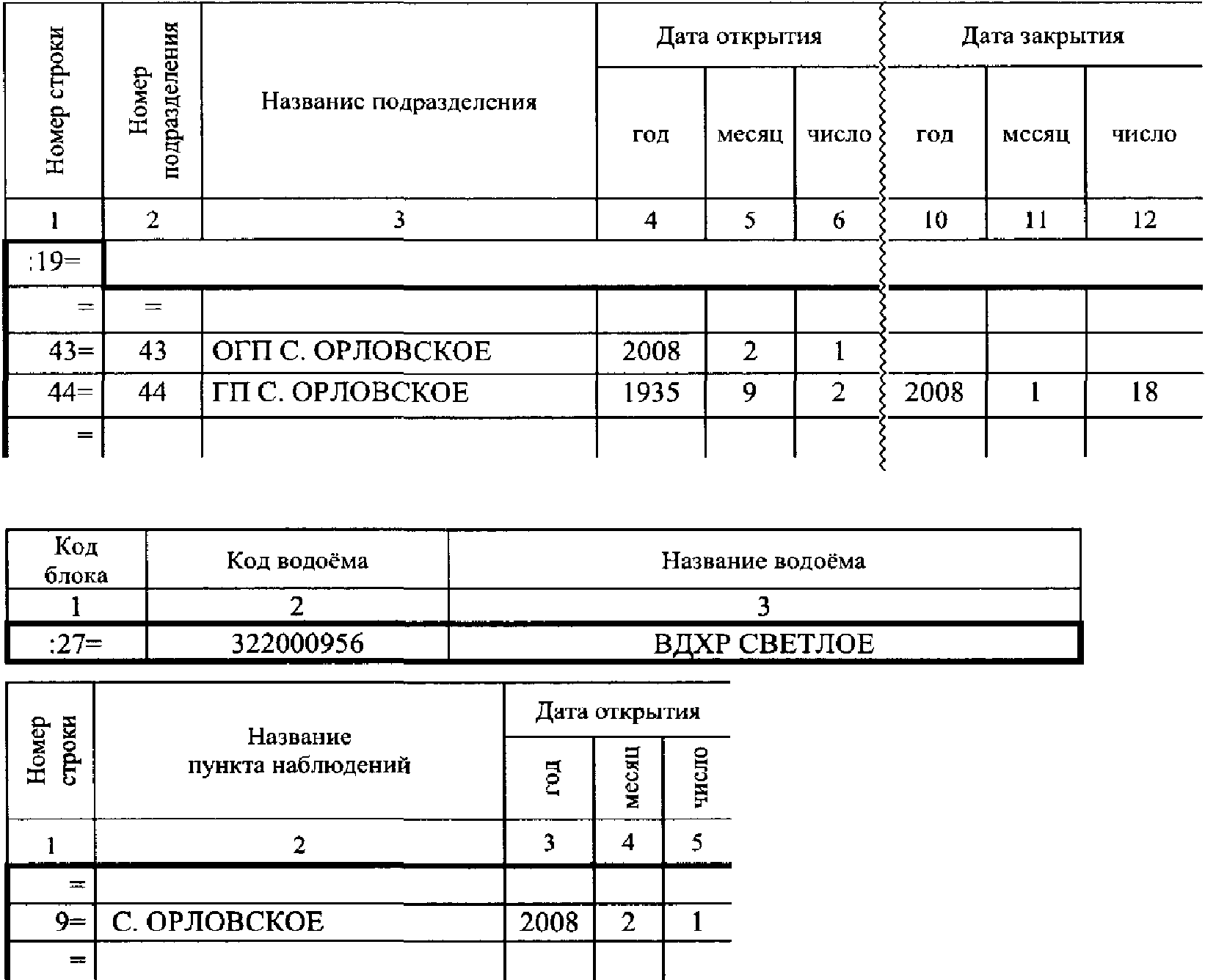

3.2.3 Список сетевых подразделений (блок 19)

3.2.4 Сведения о передаче наблюдательного подразделения в пределах одного УГМС (блок 21)

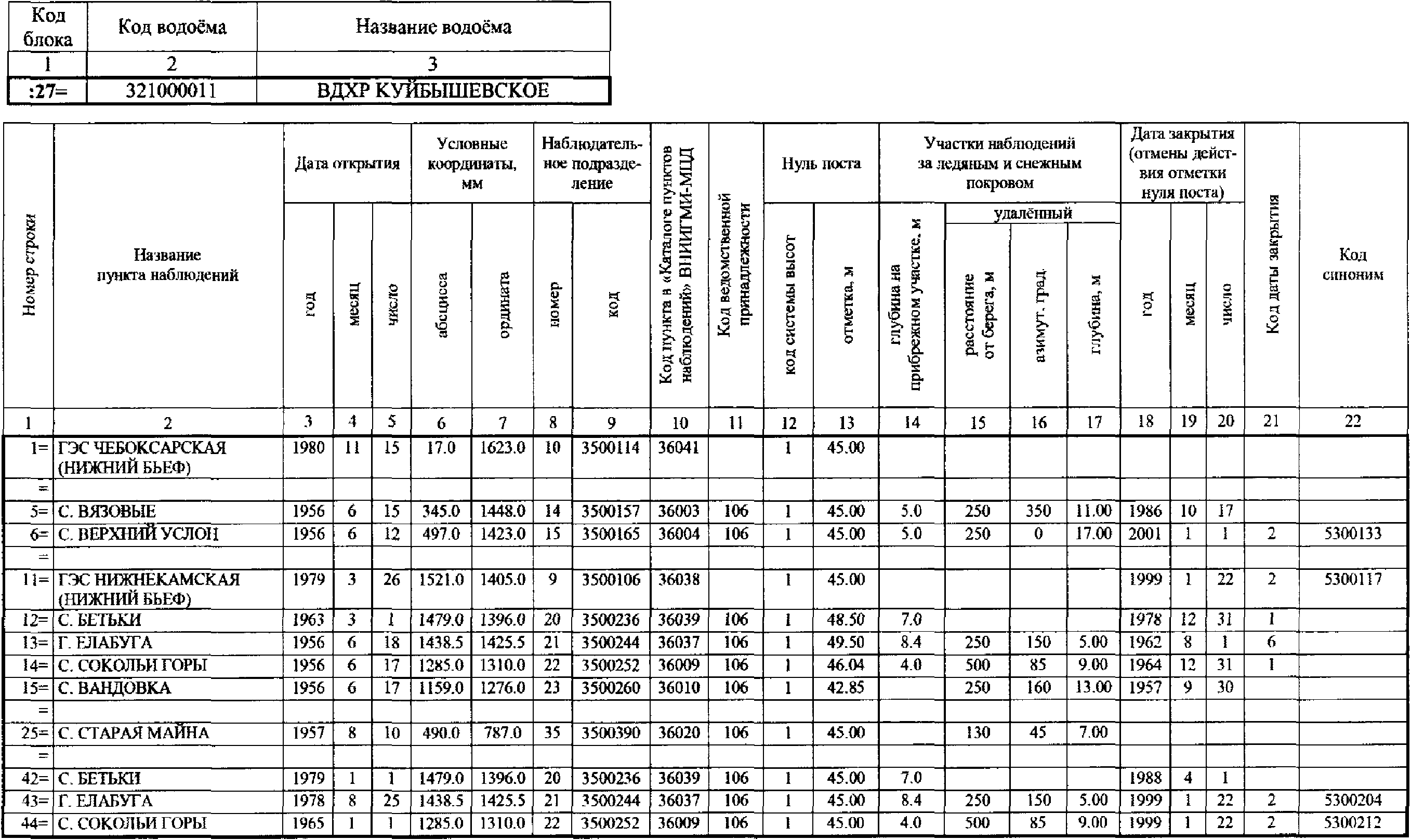

3.2.5 Водомерные посты (блок 27)

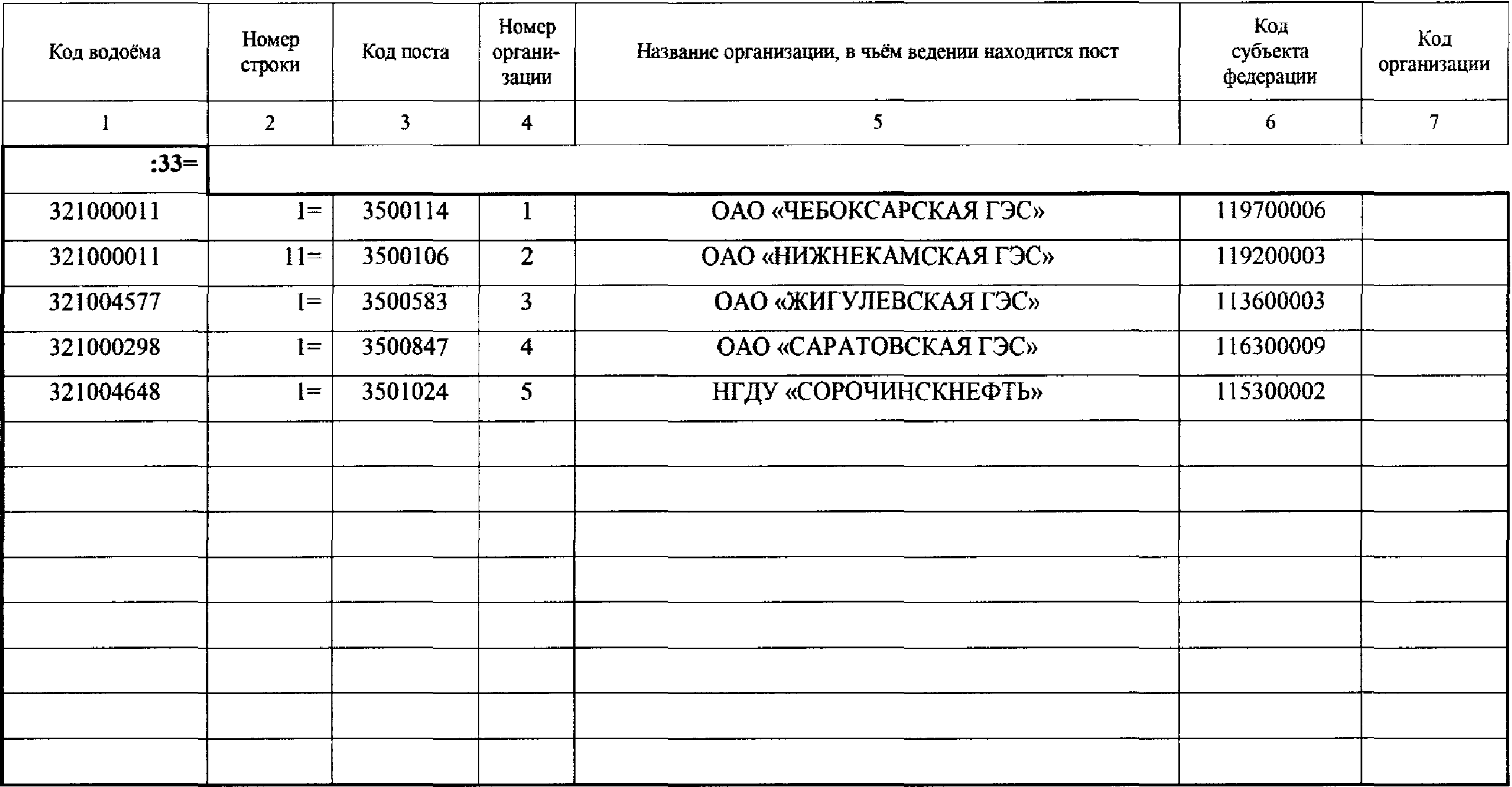

3.2.6 Ведомственная принадлежность пунктов наблюдений (блок 33)

3.2.7 Волномерные пункты (блок 35)

3.2.8 Длина разгона волны для волномерных пунктов (блок 43)

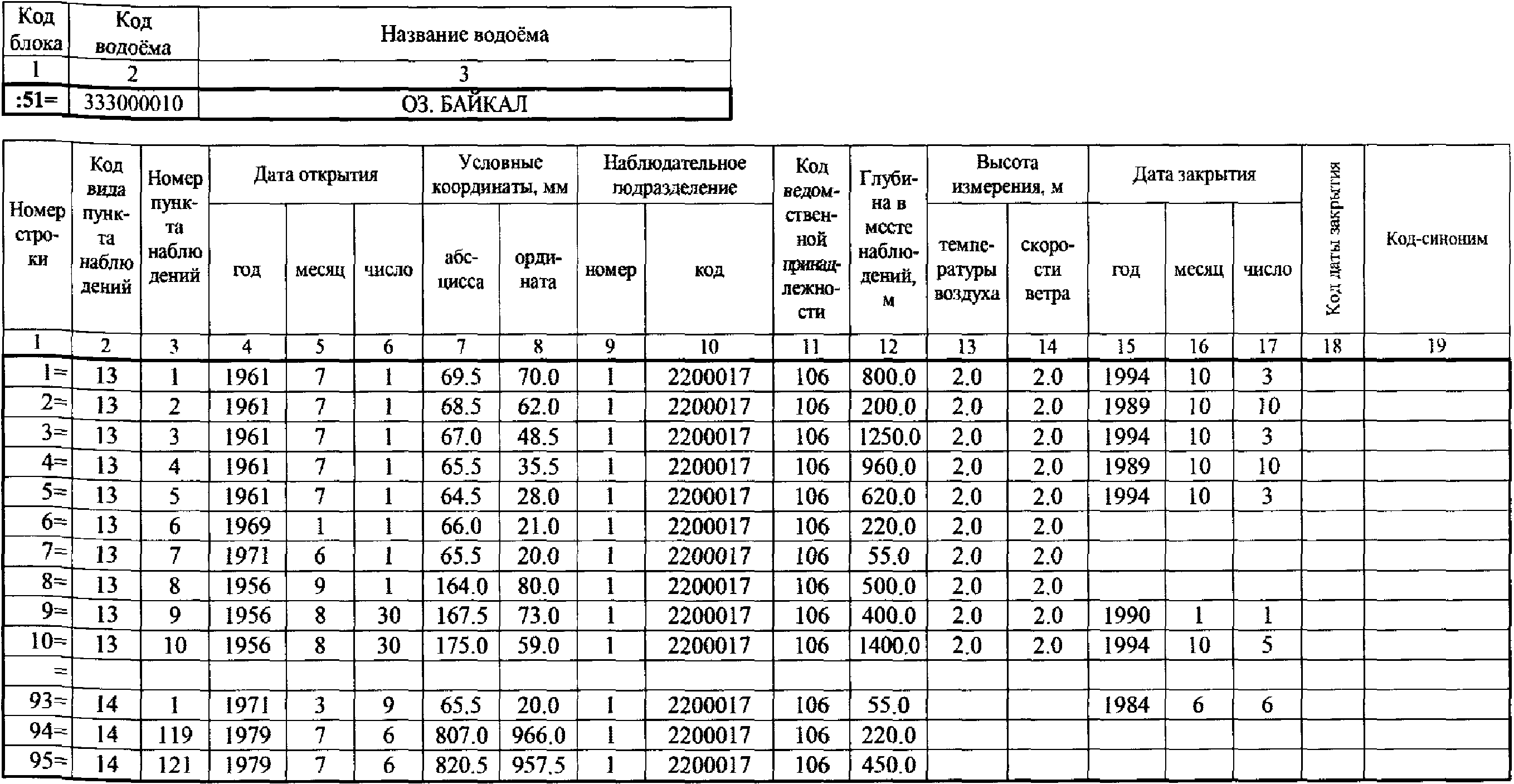

3.2.9 Гидрологические вертикали и буйковые станции (блок 51)

3.2.10 Ледовые и термические профили (блок 78)

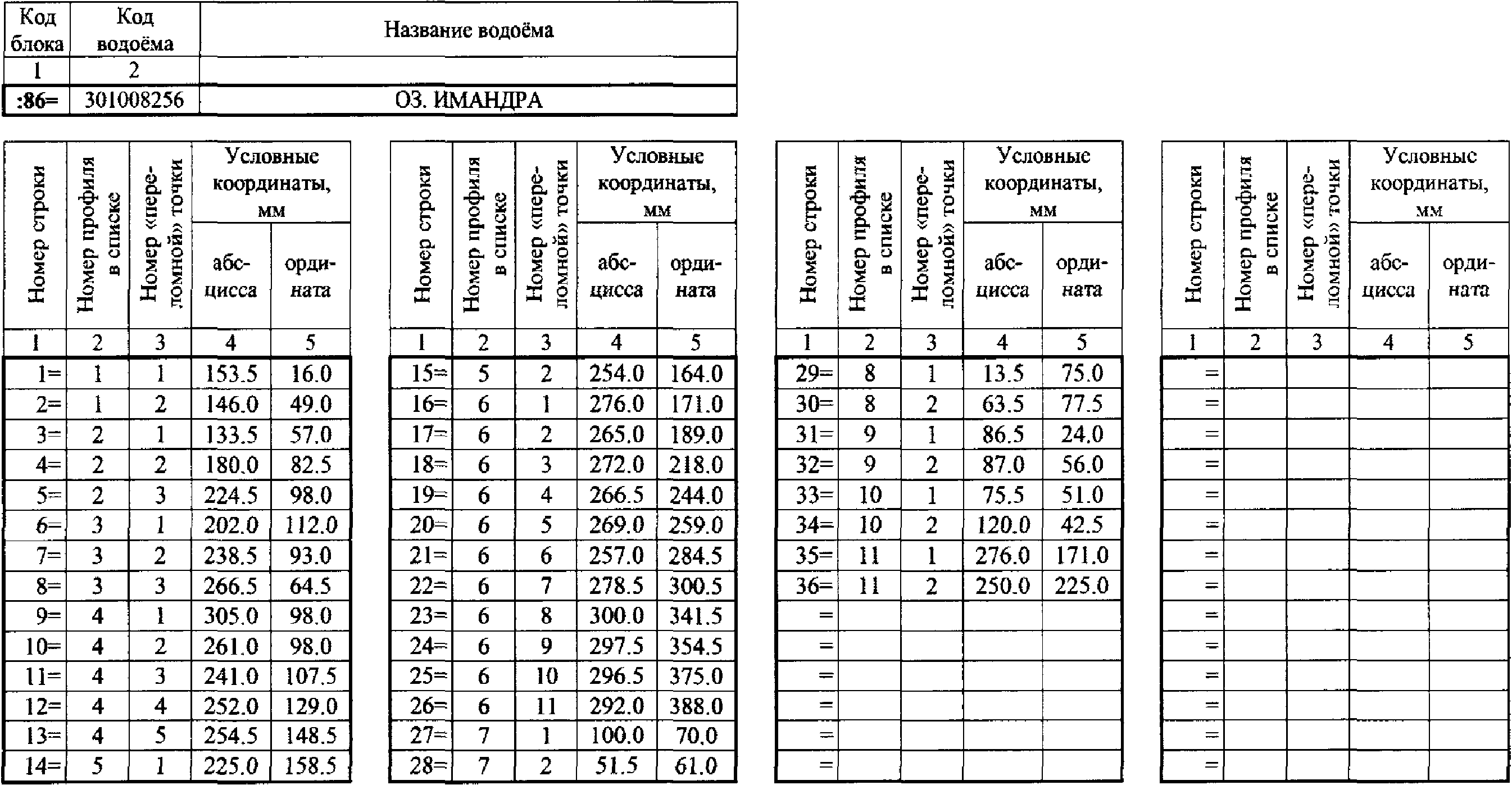

3.2.11 Координаты переломных точек профилей (блок 86)

3.2.12 Пункты метеорологических наблюдений (блок 94)

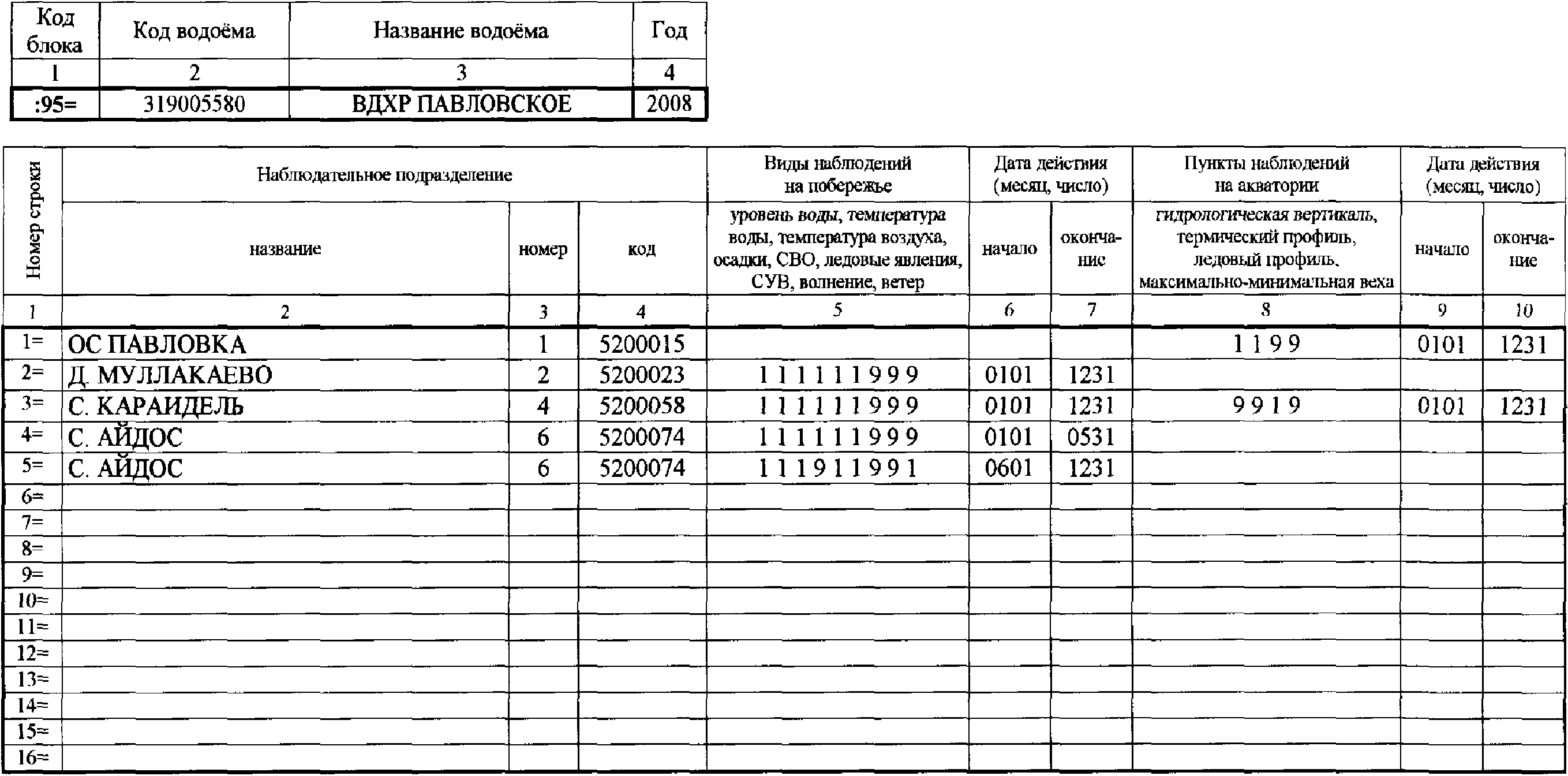

3.2.13 Программа наблюдений на водоемах (блок 95)

4 Запись наблюдений на постах в береговой зоне водоемов

4.1 Общие положения

4.2 Титульный лист и призначная часть книжек и таблиц

4.3 Книжка для записи гидрометеорологических наблюдений на озерном посту - КГ-1МО

4.3.1 Общие положения

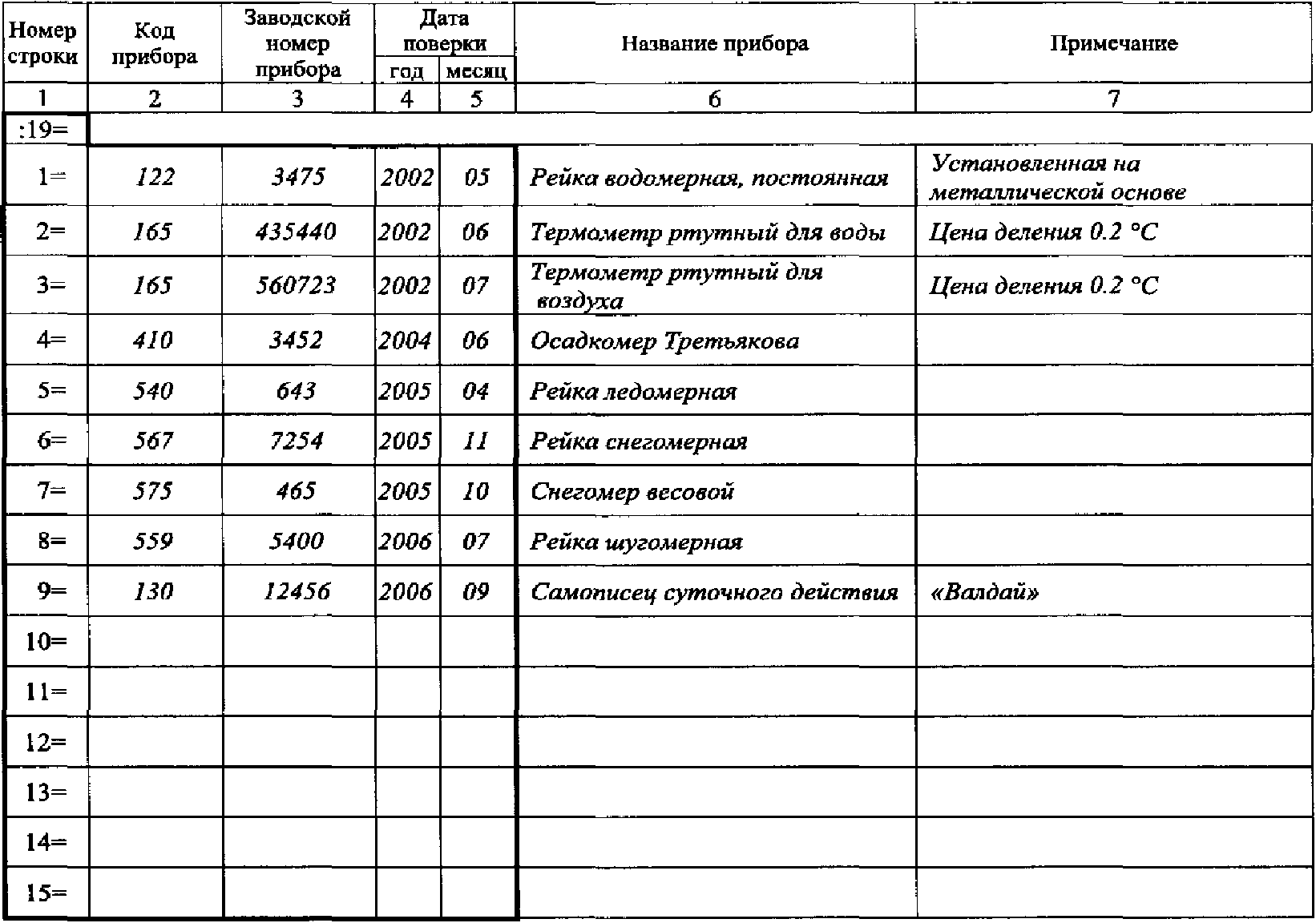

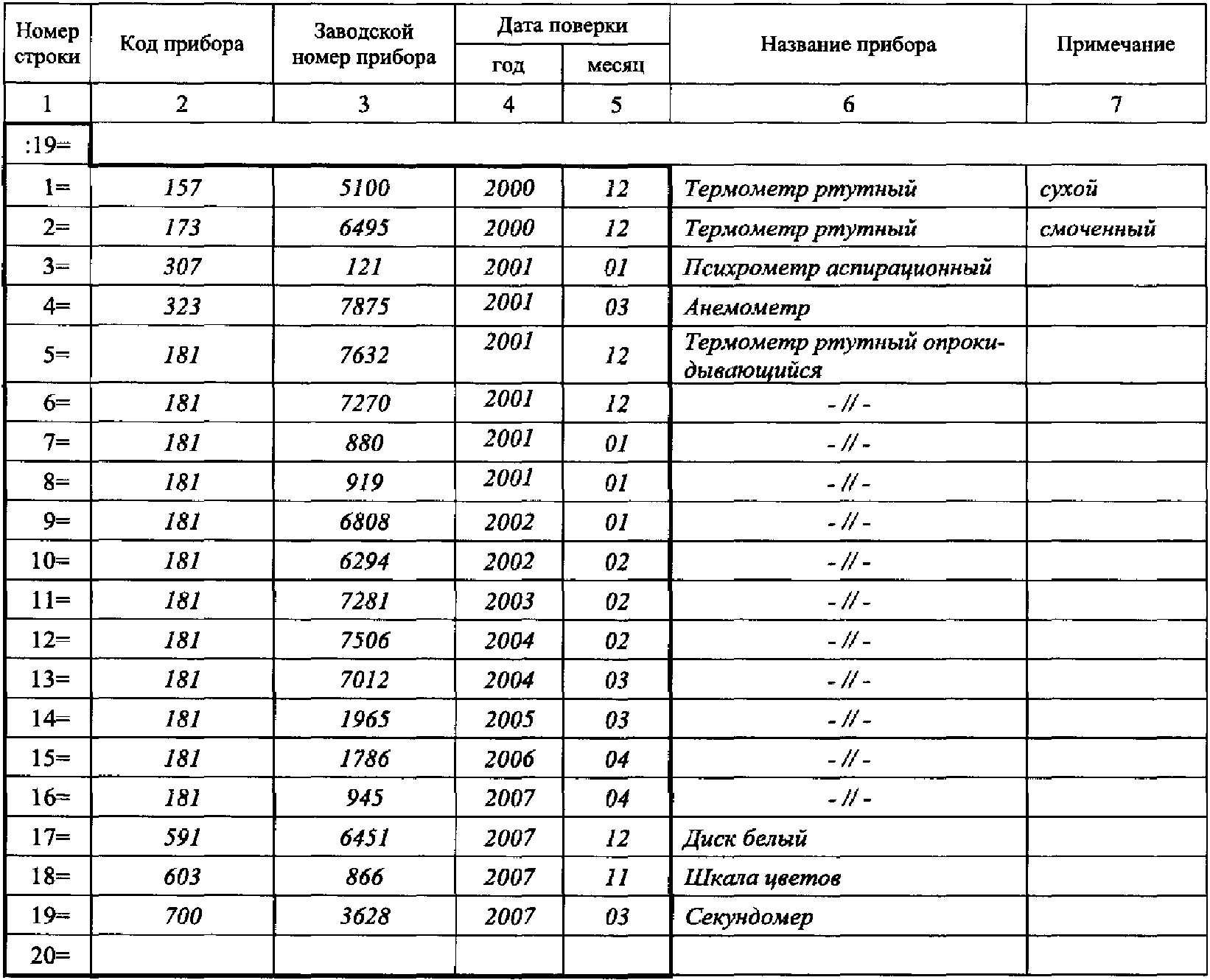

4.3.2 Сведения о приборах (блок 19)

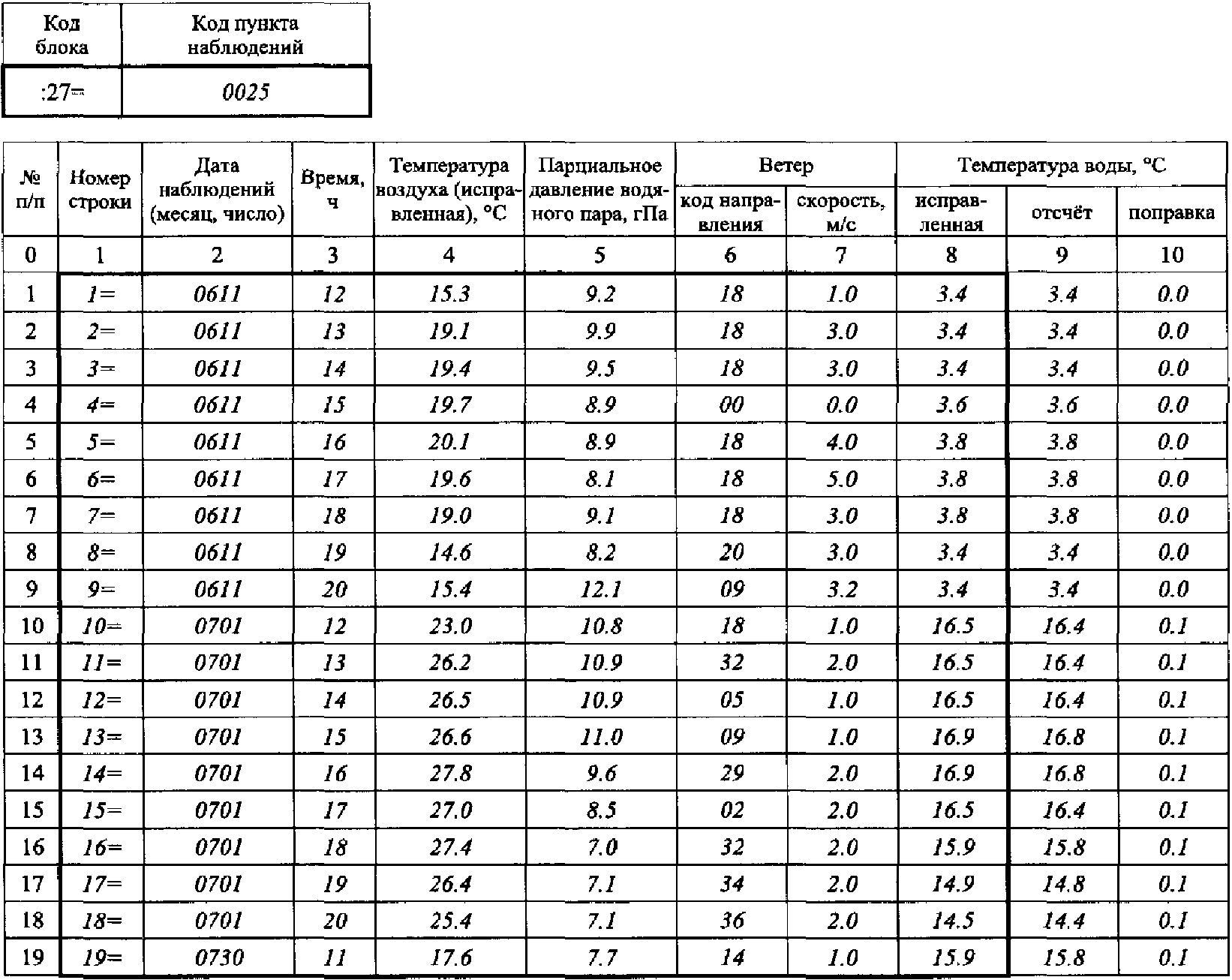

4.3.3 Срочные наблюдения (блок 27)

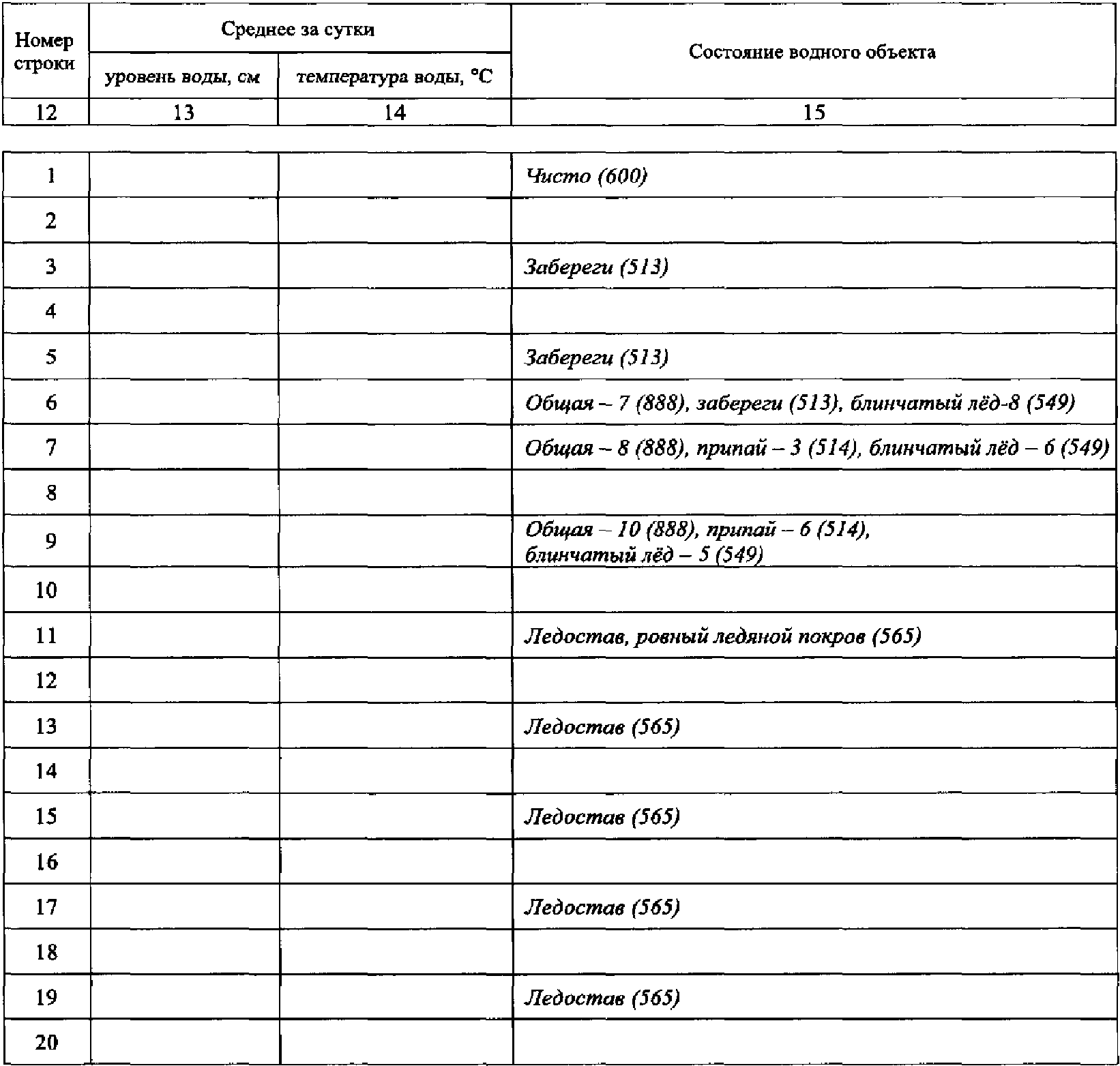

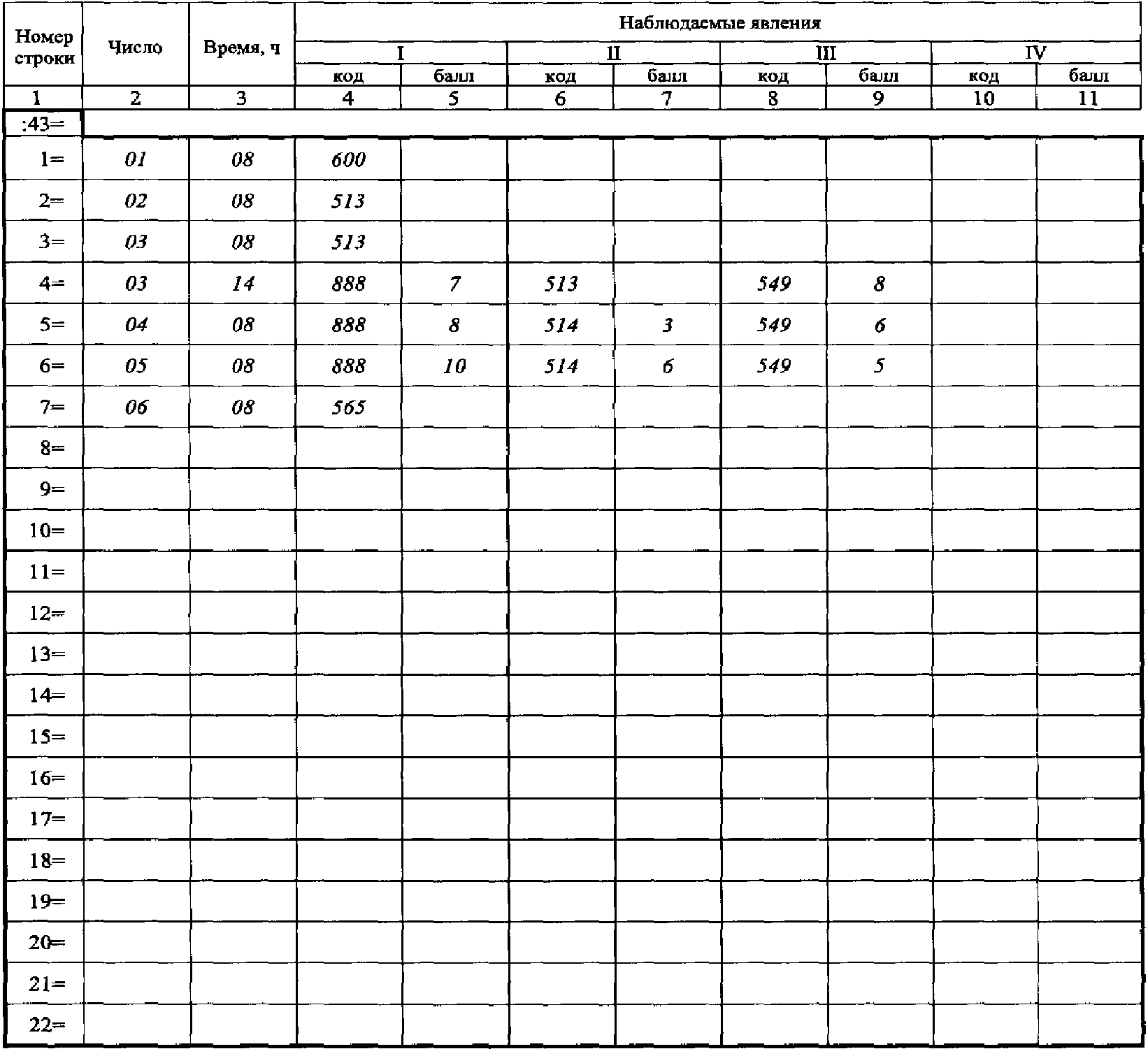

4.3.4 Состояние водного объекта в открытой части водоема (блок 43)

4.3.5 Состояние водного объекта на обособленном участке (блок 94)

4.3.6 Анализ данных о ледовых явлениях и состоянии водного объекта

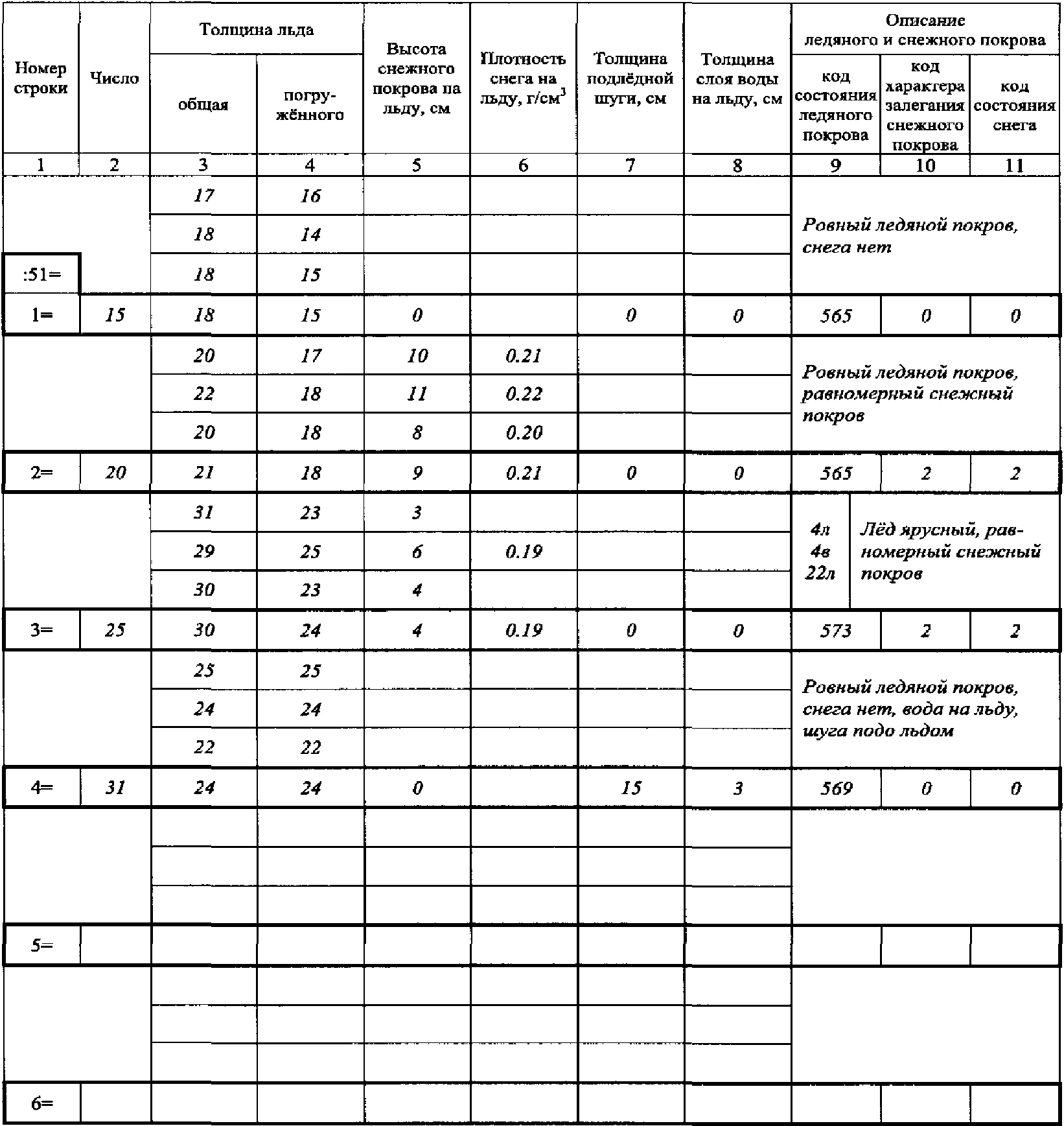

4.3.7 Толщина льда и высота снега на льду на прибрежном участке (блок 51)

4.3.8 Толщина льда и высота снега на льду на удаленном от берега участке (блок 78)

4.3.9 Уровни воды в характерных точках (блок 86)

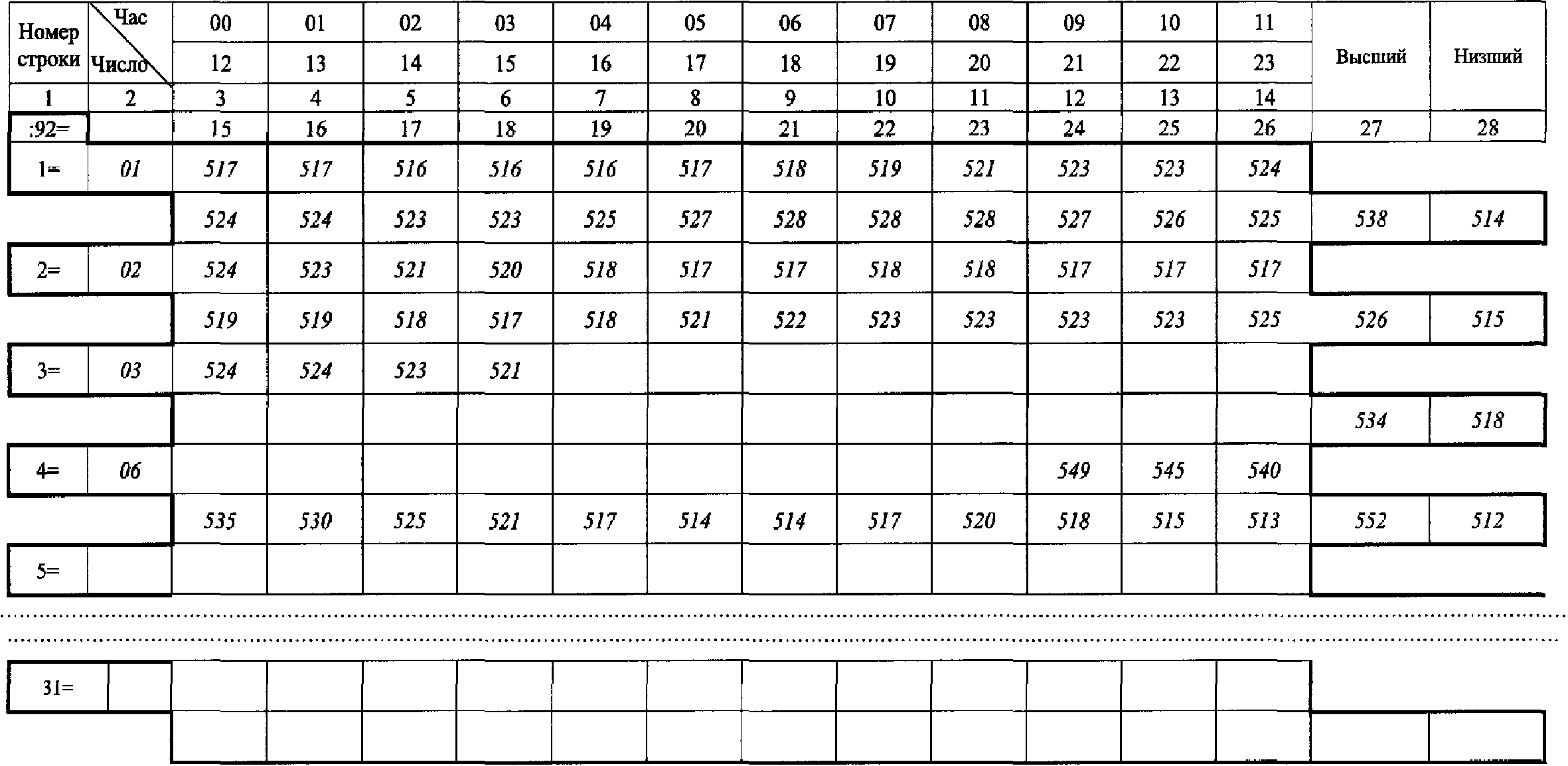

4.3.10 Ежечасные уровни воды (блок 92)

4.3.11 Уровни воды по меткам высоких (низких) вод (блок 35)

4.4 Таблица поправок к уровню воды - ТГ-1МО

4.5 Книжка для записи наблюдений за высотой и периодом волн - КГ-27М

4.5.1 Общие положения

4.5.2 Отметки нуля основной волномерной вехи (блок 27)

4.5.3 Отметки нуля максимально-минимальной вехи (блок 35)

4.5.4 Срочные наблюдения по основной вехе (блок 43)

4.5.5 Наблюдения по максимально-минимальной вехе (блок 51)

5 Запись наблюдений в открытой части водоемов

5.1 Общие положения

5.2 Книжка для записи наблюдений на гидрологических вертикалях - КГ-26М

5.2.1 Общие положения

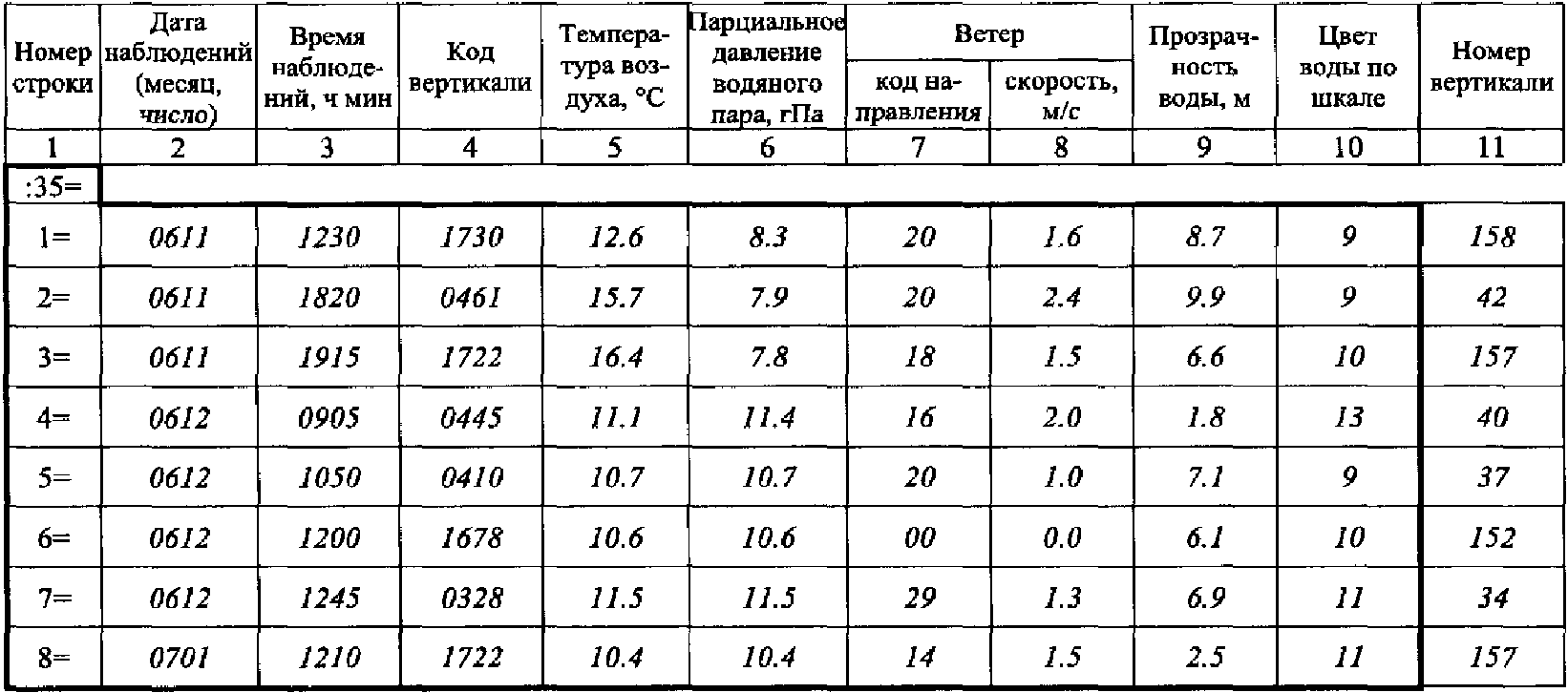

5.2.2 Метеорологические и визуальные гидрологические наблюдения (блок 35)

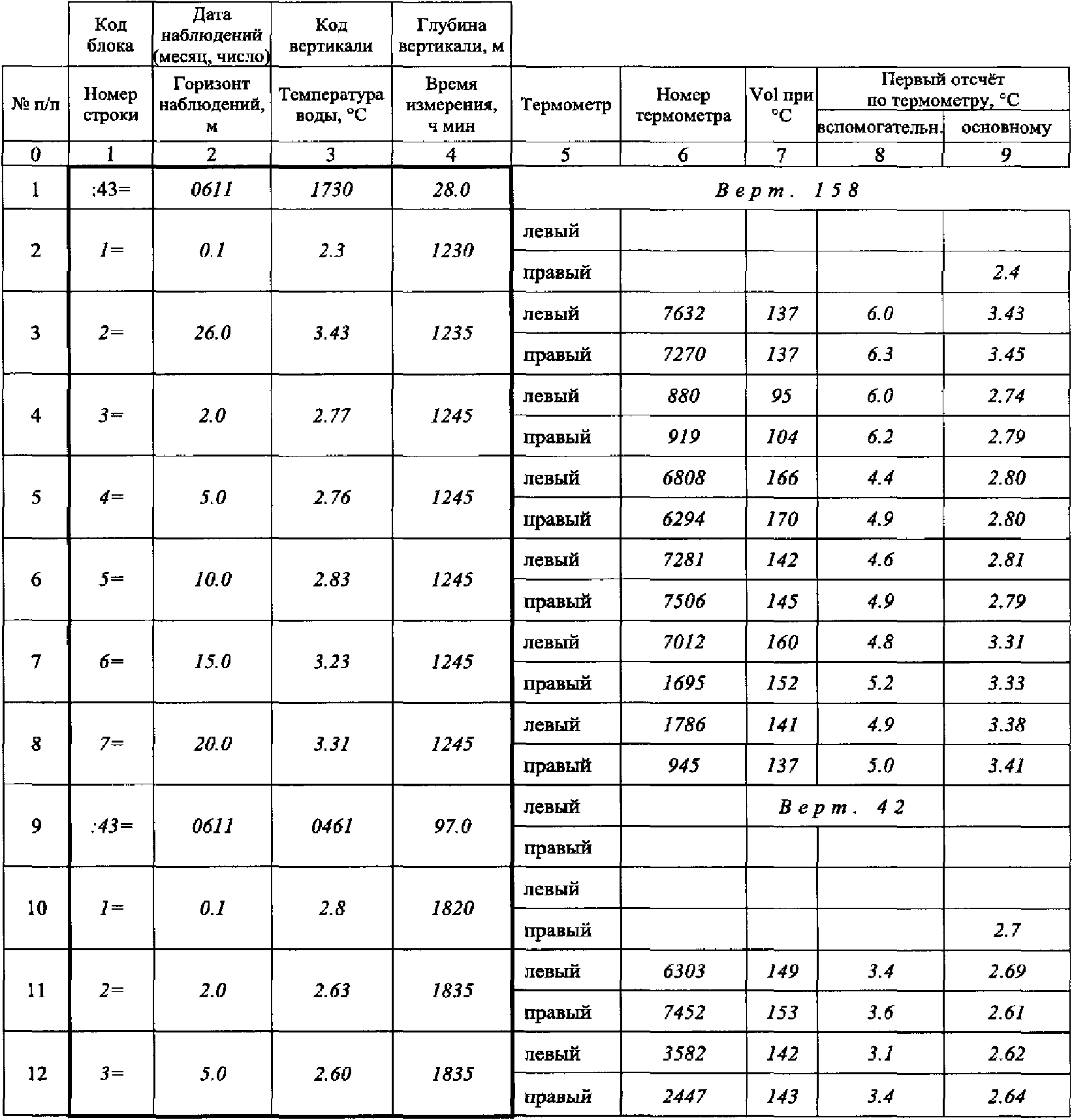

5.2.3 Температура воды на различных горизонтах (блок 43)

5.2.4 Температура воды на суточных станциях (блок 78)

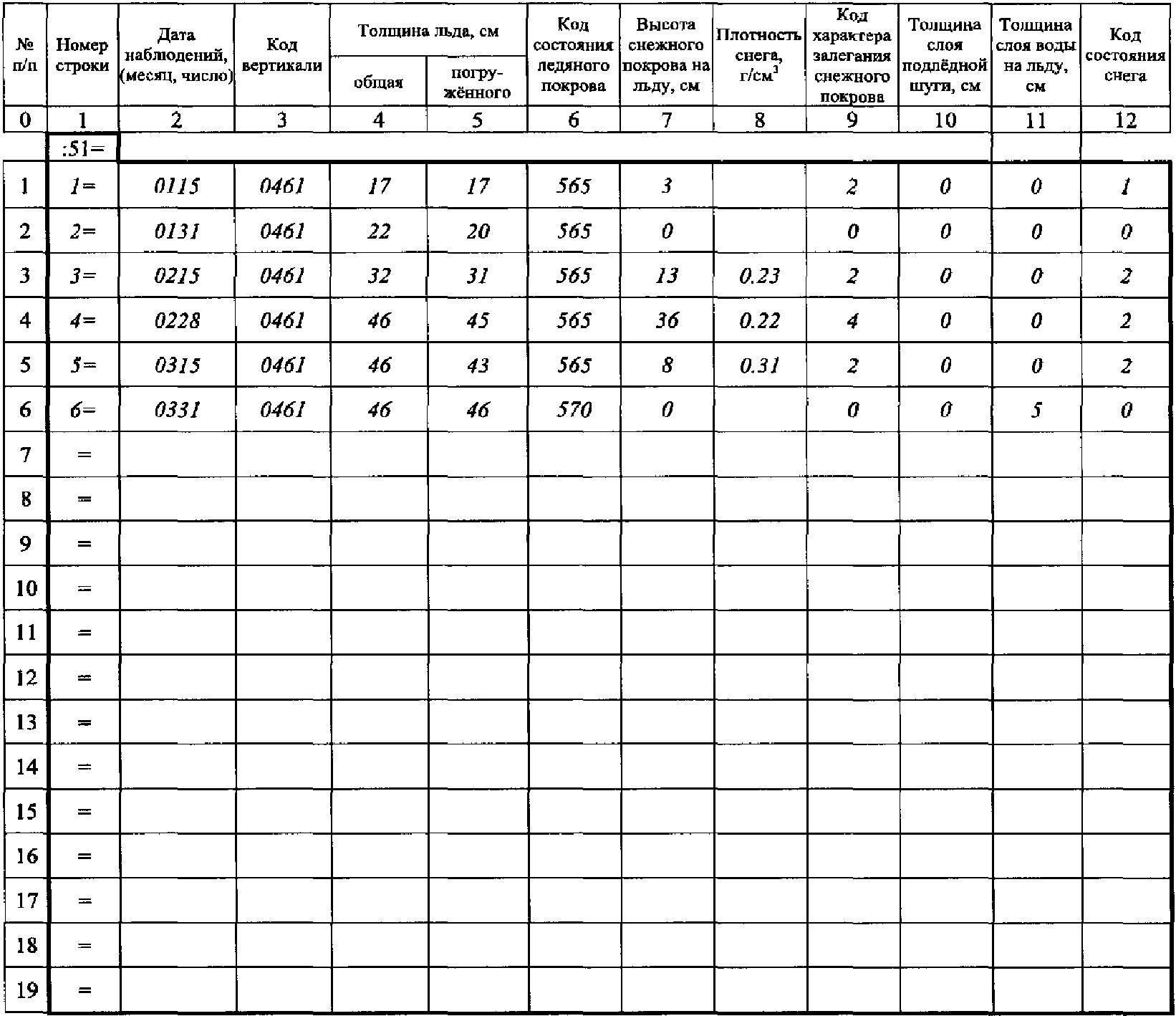

5.2.5 Толщина льда и высота снега на льду (блок 51)

5.3 Книжка для записи наблюдений на термических профилях - КГ-29М

5.3.1 Общие положения

5.3.2 Результаты наблюдений (блок 27)

5.4 Книжка для записи наблюдений на ледовых профилях - КГ-28М

5.4.1 Общие положения

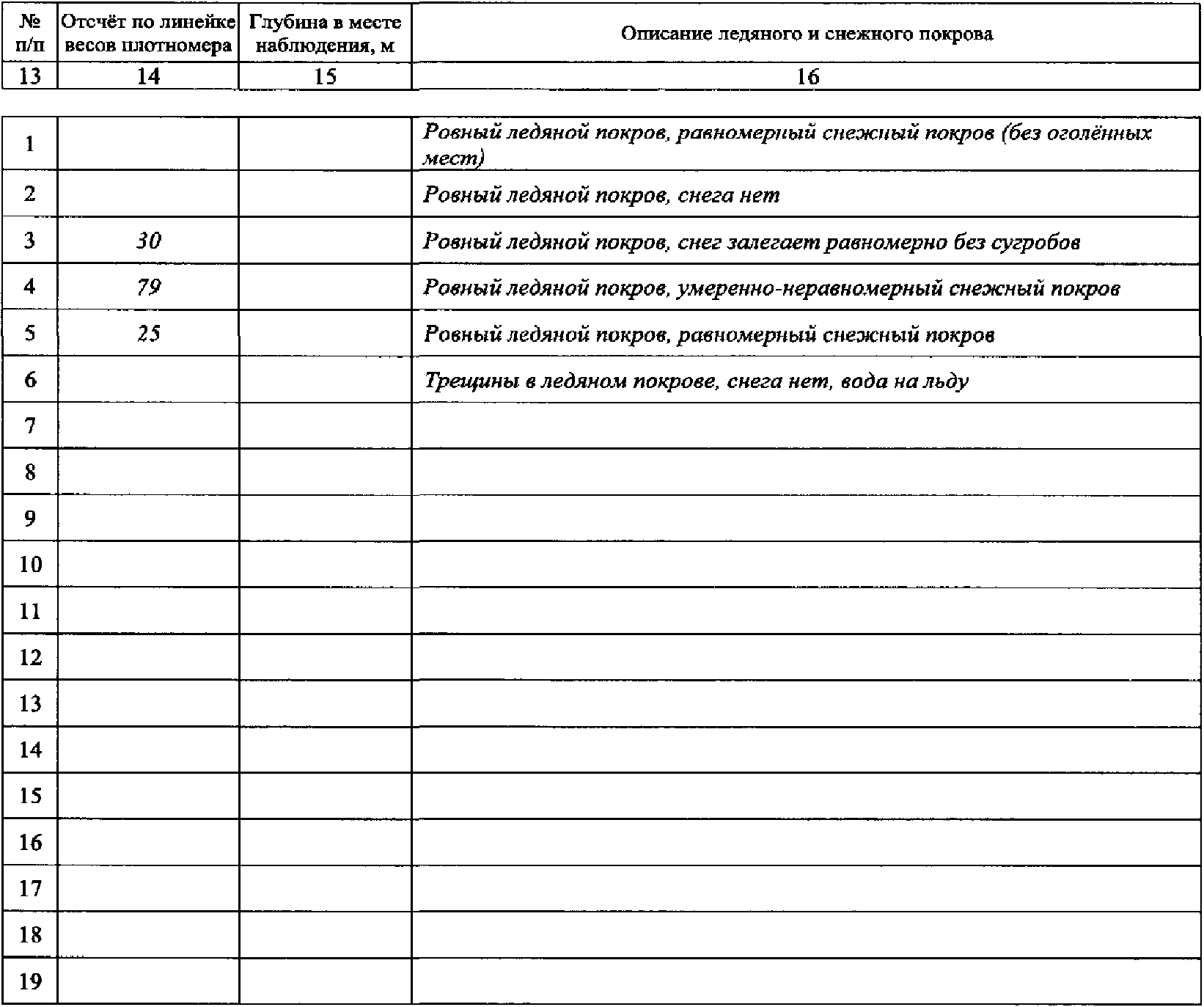

5.4.2 Толщина льда и высота снега на льду (блок 27)

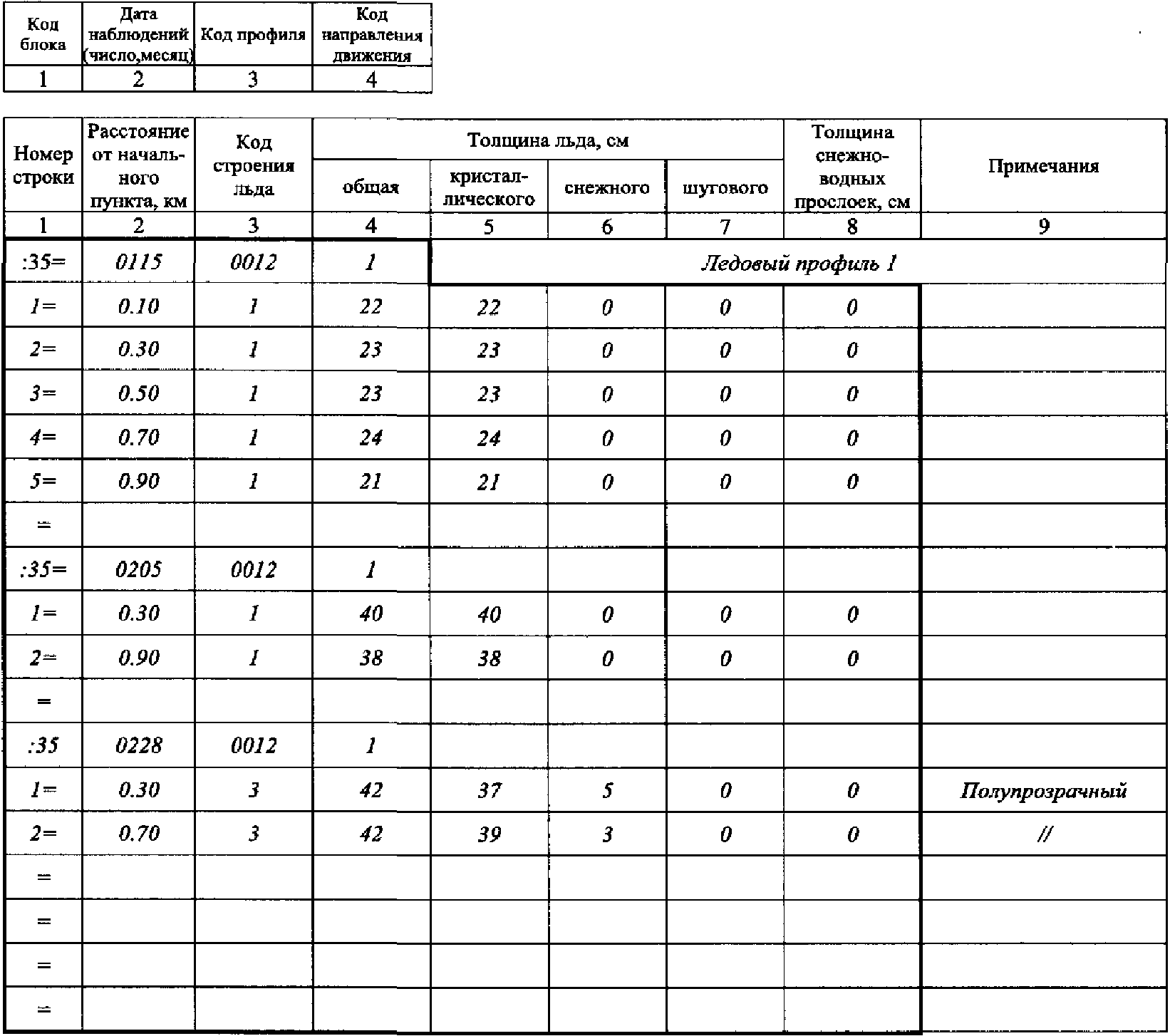

5.4.3 Строение ледяного покрова (блок 35)

5.5 Книжка для записи наблюдений за направлением и скоростью течений - КГ-26МА

5.5.1 Общие положения

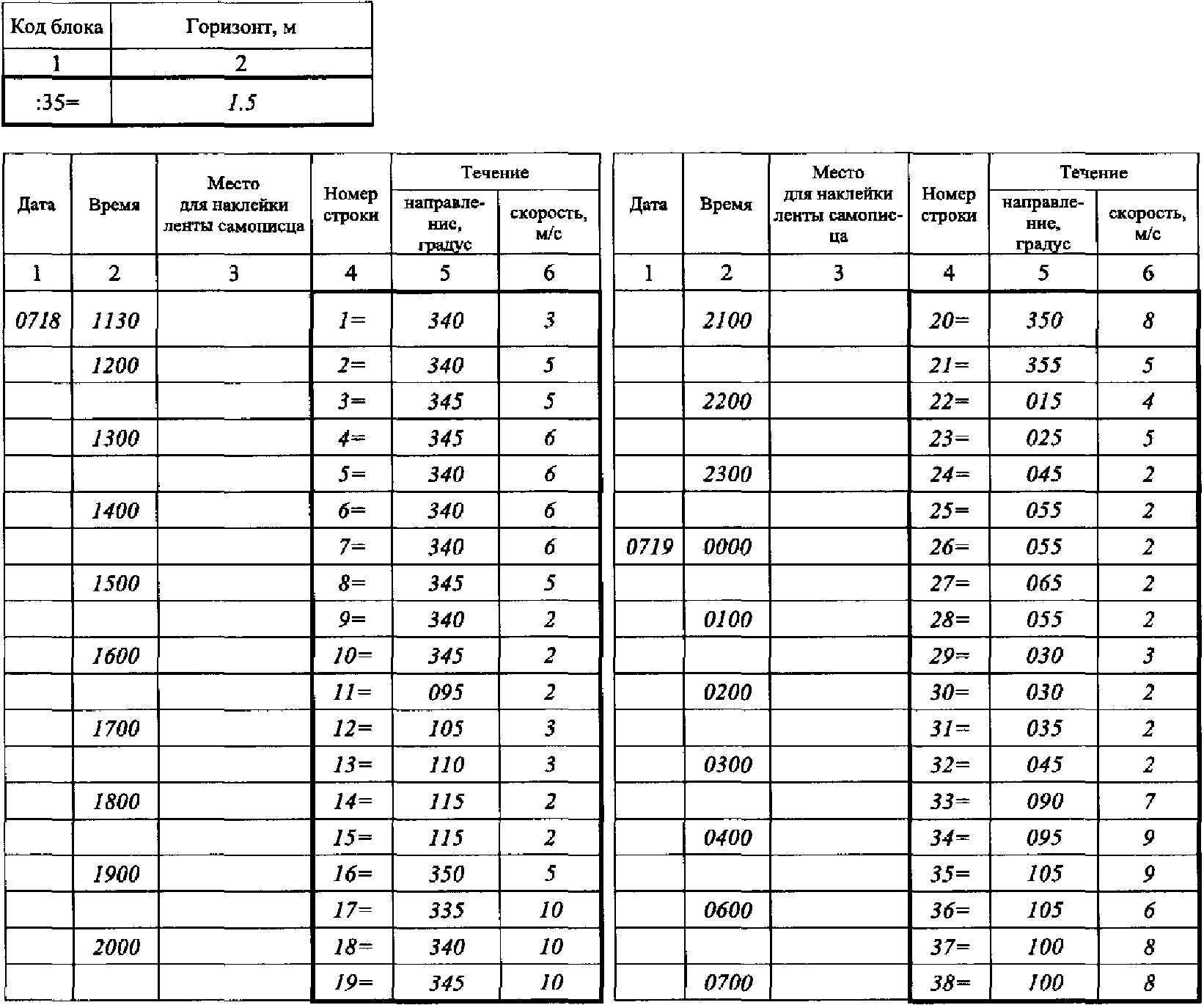

5.5.2 Направление и скорость течения (блок 35)

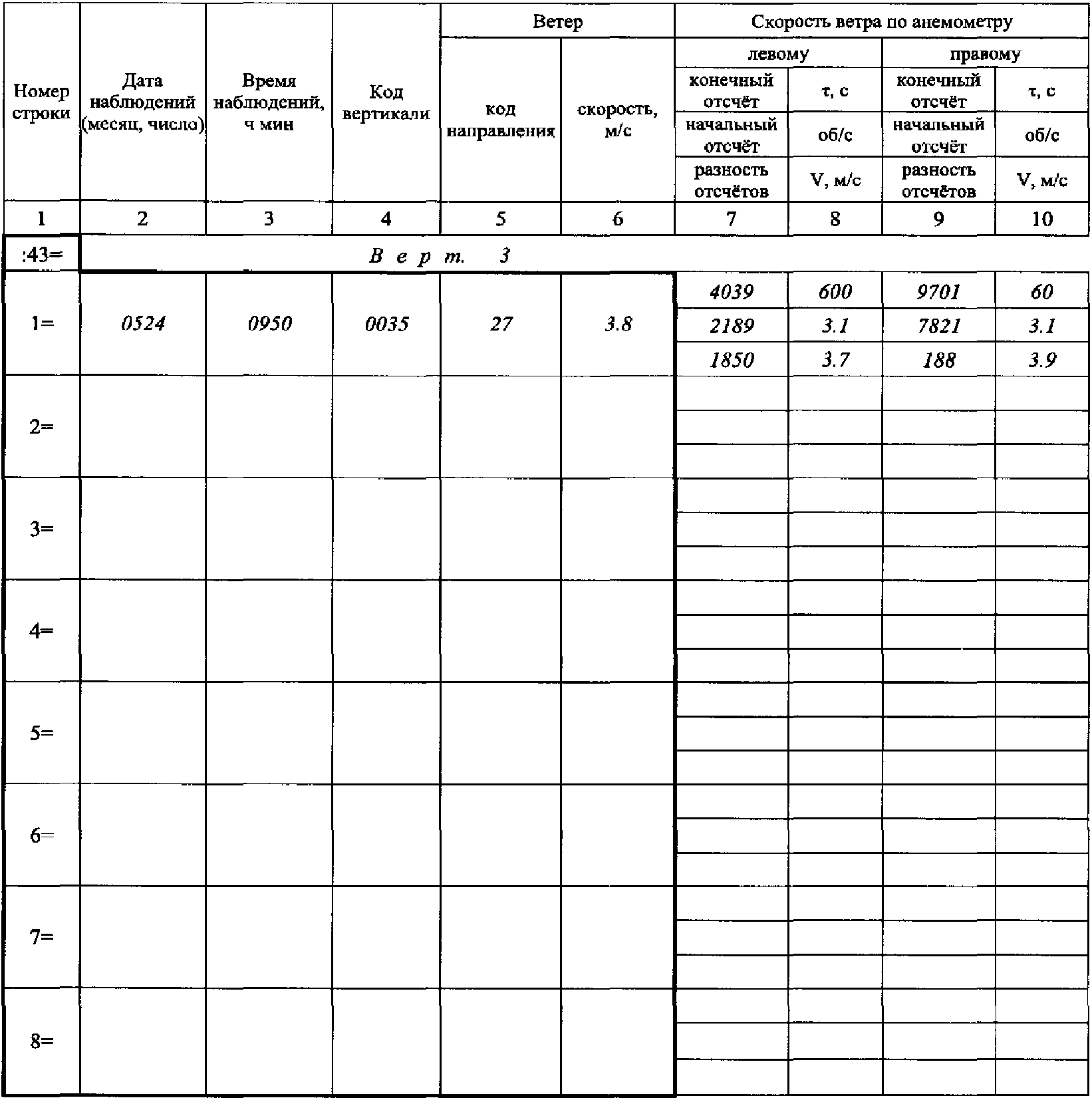

5.5.3 Наблюдения за ветром (блок 43)

5.6 Таблица для записи измерений течений автономными приборами - ТГ-26МС

5.6.1 Общие положения

5.6.2 Основные сведения об измерениях (блок 27)

5.6.3 Результаты измерений (блок 35)

5.7 Таблица для записи наблюдений за высотой волн на водоеме по максимально-минимальным вехам - ТГ-27М

5.7.1 Общие положения

5.7.2 Сведения об установке вех (блок 19)

5.7.3 Результаты наблюдений (блок 27)

6 Метеорологические наблюдения на побережье и акватории водоемов

6.1 Общие положения

6.2 Книжка для записи учащенных гидрометеорологических наблюдений - КГ-26ММ

6.2.1 Общие положения

6.2.2 Результаты наблюдений (блок 27)

6.3 Таблица для записи наблюдений за ветром на побережье и акватории водоемов - ТГ-26МВ

6.3.1 Общие положения

6.3.2 Направление и скорость ветра (блок 27)

7 Подготовка книжек и таблиц к вводу данных в компьютер

7.1 Общие положения

7.2 Учет книжек и таблиц

7.3 Проверка и корректировка информации книжек и таблиц

7.4 Компоновка и оформление книжек и таблиц

Приложение А. Примеры заполнения паспортов водоемов и сети наблюдений (условные данные)

А.1 Форма паспорта водоема ТГ-П1

А.2 Форма паспорта сети наблюдений ТГ-П3. Паспорт наблюдательной сети на озерах и водохранилищах

Приложение Б. Составление схемы водоема

Приложение В. Кодовые обозначения

Таблица В.1. Коды регионов территориального деления ГВК

Таблица В.2. Классификатор субъектов Российской Федерации

Таблица В.3. Классификатор кодов УГМС

Таблица В.4. Шкала цветов воды

Таблица В.5. Коды пунктов наблюдений на акватории водоемов

Таблица В.6. Приборы, используемые при производстве гидрометеорологических наблюдений на водоемах

Таблица В.7. Коды состояния водного объекта

Таблица В.8. Коды направления ветра

Таблица В.9. Шкала степени волнения

Таблица В.10. Шкала состояния поверхности водоема под влиянием ветра

Таблица В.11. Условные обозначения атмосферных явлений

Приложение Г. Примеры заполнения книжек и таблиц для записи гидрометеорологических наблюдений на озерах и водохранилищах (условные данные)

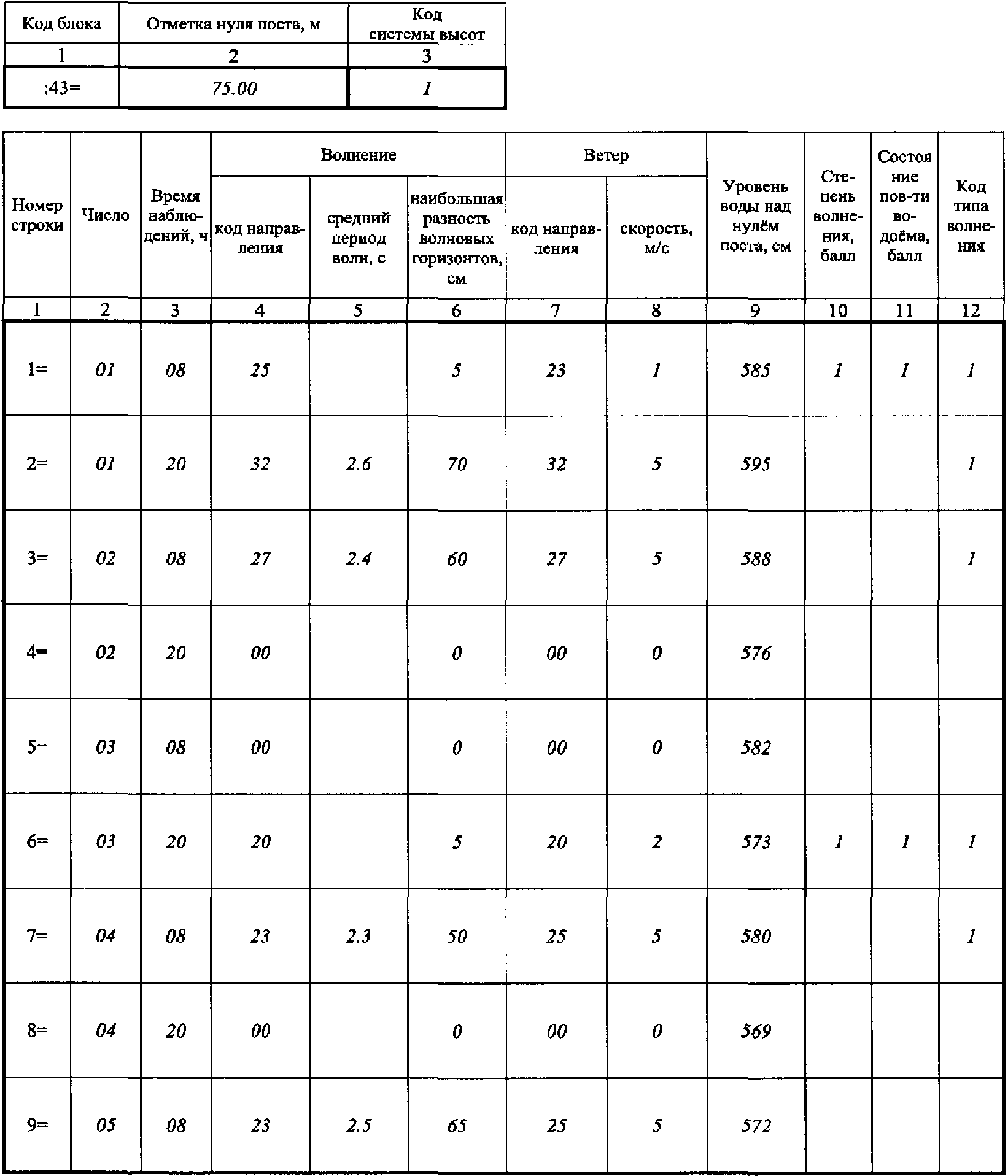

Г.1 Форма КГ-1МО. Книжка для записи гидрометеорологических наблюдений на озерном посту

КГ-1МО-2в

КГ-1МО-3в

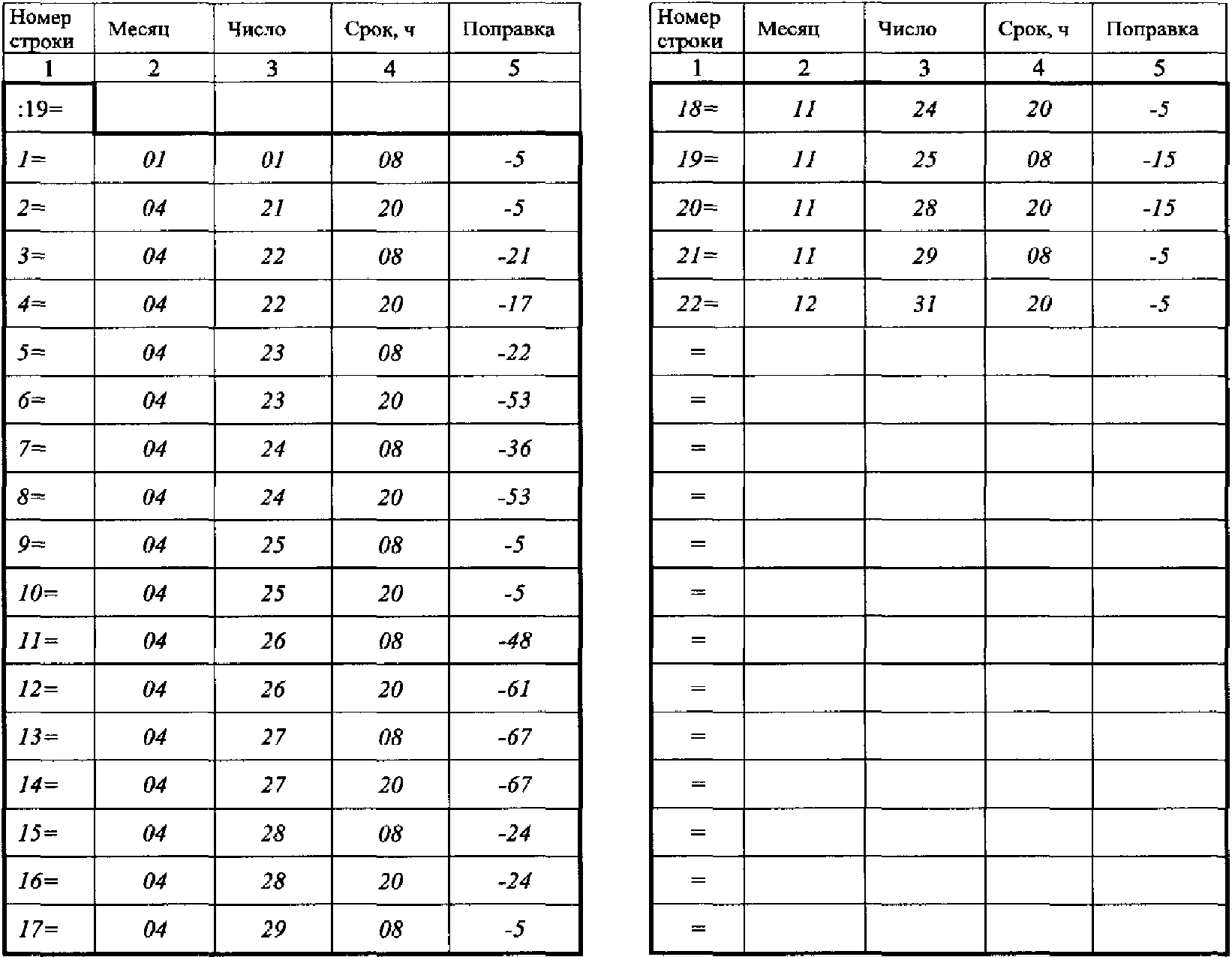

Г.2 Форма ТГ-1МО. Таблица поправок к уровню воды

Г.3 Форма КГ-27М. Книжка для записи наблюдений за высотой и периодом волн

Г.4 Форма КГ-26М. Книжка для записи наблюдений на гидрологических вертикалях

Г.5 Форма КГ-29М. Книжка для записи наблюдений на термических профилях

Г.6 Форма КГ-28М. Книжка для записи наблюдений на ледовых профилях

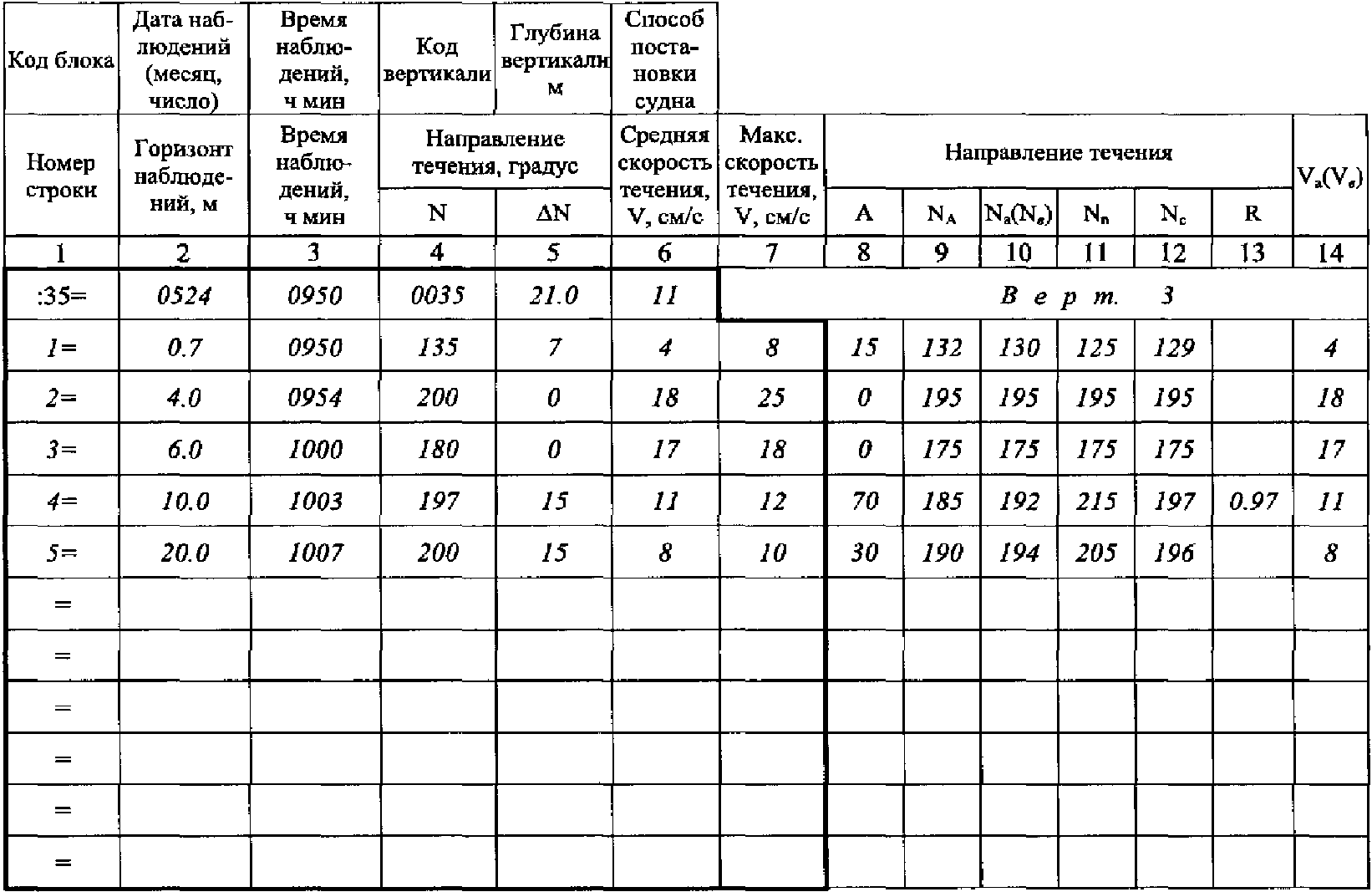

Г.7 Форма КГ-26МА. Книжка для записи наблюдений за направлением и скоростью течений

Г.8 Форма ТГ-26МС. Таблица для записи измерений течений автономными приборами

ТГ-26МС-1в

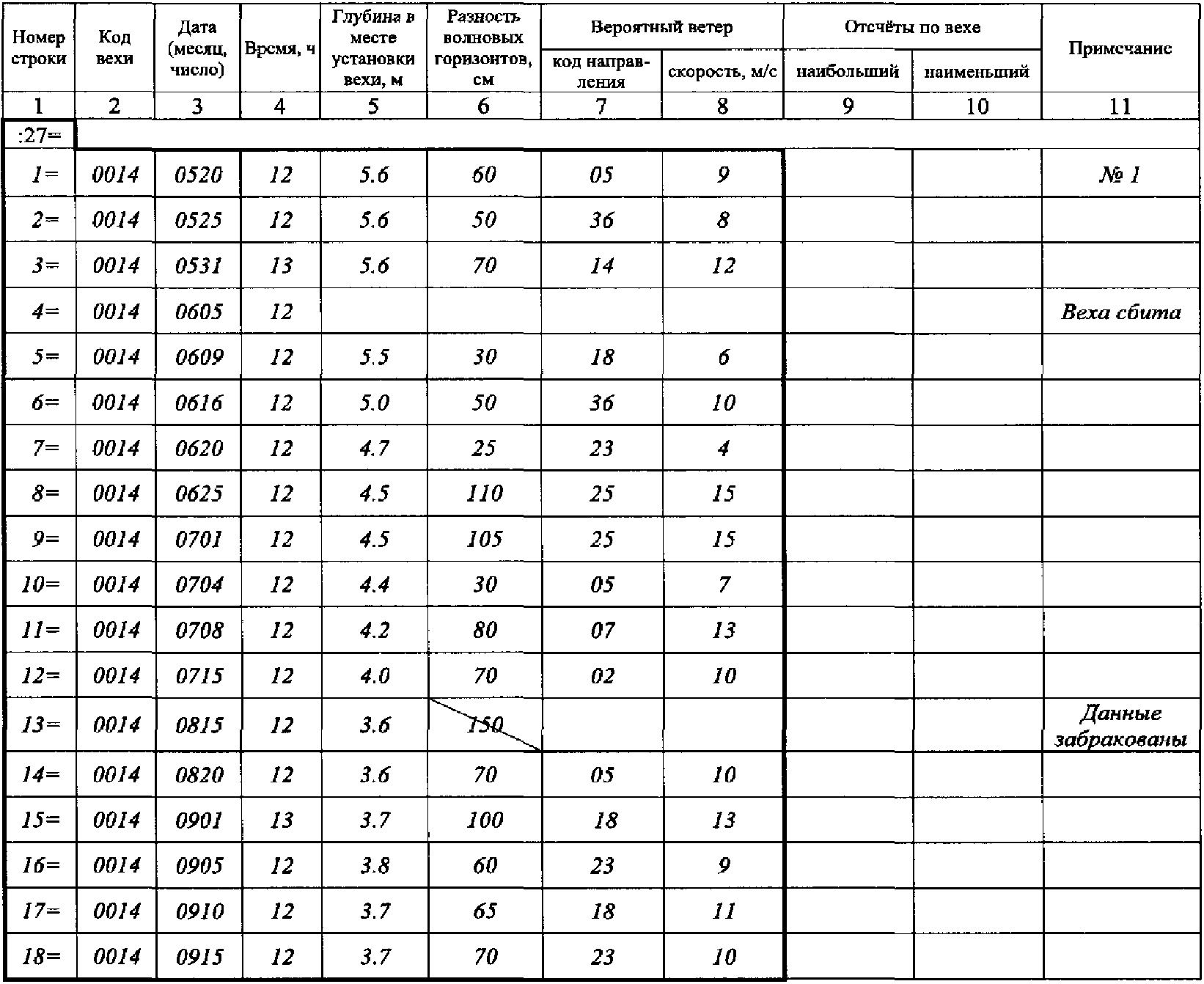

Г.9 Форма ТГ-27М. Книжка для записи наблюдений за высотой волн на водоеме по максимально-минимальным вехам

Г.10 Форма КГ-26ММ. Книжка для записи учащенных гидрометеорологических наблюдений

Г.11 Форма ТГ-26МВ. Таблица данных наблюдений за ветром на побережье и акватории водоема

Приложение Д. Форма журнала учета входных документов. Журнал учета входных документов АИС ГВК "Озера и водохранилища"

Библиография

Утвержден

Заместителем Руководителя

Росгидромета

А.В.ФРОЛОВЫМ

18 декабря 2008 года

РУКОВОДЯЩИЙ ДОКУМЕНТ

ПОДГОТОВКА И ЗАПОЛНЕНИЕ ВХОДНЫХ ДОКУМЕНТОВ ПОДСИСТЕМЫ

"ОЗЕРА И ВОДОХРАНИЛИЩА" АВТОМАТИЗИРОВАННОЙ ИНФОРМАЦИОННОЙ

СИСТЕМЫ ГОСУДАРСТВЕННОГО ВОДНОГО КАДАСТРА

РД 52.08.712-2008

Дата введения

2 марта 2009 года

Предисловие

1 РАЗРАБОТАН Государственным учреждением "Государственный гидрологический институт" (ГУ "ГГИ") Росгидромета

2 РАЗРАБОТЧИКИ С.И. Гусев, канд. физ.-мат. наук (руководитель разработки), Л.К. Яровая, Е.И. Куприёнок (ответственные исполнители), В.Н. Баяджан

3 ОДОБРЕН Методической комиссией ГУ "ГГИ", протокол N 1 от 18.11.2008

4 УТВЕРЖДЕН Заместителем Руководителя Росгидромета А.В. Фроловым 18.12.2008

5 ЗАРЕГИСТРИРОВАН ЦМТР ГУ "НПО "Тайфун" под номером РД 52.08.712-2008 от 26.12.2008

6 ВЗАМЕН Методические указания по ведению государственного водного кадастра. Раздел I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Часть 2. Озера и водохранилища. Том I. Организация и методика работ в условиях автоматизированной обработки данных наблюдений. - Л.: Гидрометеоиздат, 1987. - 68 с.

Методические указания по ведению государственного водного кадастра. Раздел I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Часть 2. Озера и водохранилища. Том II. Правила заполнения книжек и таблиц. - Л.: Гидрометеоиздат, 1987. - 104 с.

Введение

Начиная с 2002 года, ведение государственного водного кадастра (ГВК) по подразделу "Озера и водохранилища" в системе Росгидромета осуществляется с использованием разработанной в ГУ "ГГИ" технологии "ГВК-Озера" на основе ПЭВМ. Эта технология, созданная взамен морально устаревшей технологии на основе ЕС ЭВМ, позволила перейти от централизованной обработки озерной режимной гидрометеорологической информации в ГУ "ГГИ" к ее распределению между ГУ "ГГИ" (ИАЦ ГВК) и подразделениями озерной сети наблюдений УГМС в соответствии с их естественными функциями, что создало условия для повышения общей эффективности ведения ГВК.

В связи с завершением опытной эксплуатации и планируемым внедрением технологии "ГВК-Озера" потребовался пересмотр ориентированных на прежнюю технологию нормативно-методических документов, регламентирующих все стороны ведения ГВК по подразделу "Озера и водохранилища". В частности, это касается вопросов подготовки и заполнения входных документов (книжек и таблиц для записи результатов наблюдений и паспортных сведений). Поскольку Методические указания, посвященные этим вопросам, изданные в 1987 - 1988 годах, во многом устарели, а почти 20-летний опыт их использования выявил в них ряд существенных недостатков, появилась необходимость в разработке нового нормативно-методического документа.

Настоящий руководящий документ существенно переработан как по структуре, так и по содержанию. Исключены все положения и рекомендации, не имеющие прямого отношения к этим вопросам. В необходимых случаях дополнены классификаторы, отредактирован текст, обновлены примеры. Внесен ряд уточнений в формы паспорта водоема и сведений о сети наблюдений, расширяющих состав информации и возможности обработки данных наблюдений.

По всем вопросам, связанным с настоящим руководящим документом, следует обращаться в ИАЦ ГВК ГУ "ГГИ" (199053, Санкт-Петербург, В.О., 2-я линия, д. 23, (812) 323 12 61, e-mail: cntgwk@hydrology.ru).

1 Область применения

Настоящий руководящий документ устанавливает порядок подготовки и заполнения входных документов подсистемы "Озера и водохранилища" автоматизированной информационной системы государственного водного кадастра (АИС ГВК) для последующего ввода в компьютер и обработки средствами разработанной в ГУ "ГГИ" технологии "ГВК-Озера". Документ предназначен для инженерно-технического персонала озерных постов, озерных станций, гидрометеорологических обсерваторий и других оперативно-производственных подразделений УГМС, осуществляющих стандартные гидрометеорологические наблюдения на озерах и водохранилищах, а также подготовку и обработку их результатов в рамках ведения ГВК.

2 Общие положения

2.1 Входные документы подсистемы "Озера и водохранилища" АИС ГВК

Входная информация подсистемы "Озера и водохранилища" АИС ГВК включает:

- паспортные сведения о водоемах;

- паспортные сведения о сети гидрометеорологических наблюдений на побережье и акватории водоемов;

- результаты гидрометеорологических наблюдений на побережье и акватории водоемов, выполнение которых регламентируется [1].

Паспортные сведения о водоеме включают, кроме идентифицирующего кода [2] и названия водоема, характеристики местоположения, морфометрические параметры, сведения о гидрографических связях с другими объектами поверхностных вод и основные обобщенные режимные характеристики.

Паспортные сведения о сети наблюдений включают состав подразделений УГМС, осуществляющих гидрометеорологические наблюдения на водоемах или руководство проведением таких наблюдений, перечень и местоположение пунктов наблюдений, периоды действия подразделений и пунктов наблюдений.

Данные гидрометеорологических наблюдений на озерах и водохранилищах включают результаты наблюдений за уровнем и температурой воды, осадками, состоянием водного объекта, характеристиками ледяного и снежного покровов, а также о ветре, волнении, течениях, оптических свойствах воды, температуре и влажности воздуха.

Первичная запись входной информации подсистемы "Озера и водохранилища" АИС ГВК производится во входные документы (книжки и таблицы) установленных форм (рисунок 2.1).

Условные обозначения:

	- индекс и код документа		- обязательные блоки
	- название документа		- блоки, которых в составе документа может не быть

Символом "*" обозначены блоки, которых в составе документа может быть более одного

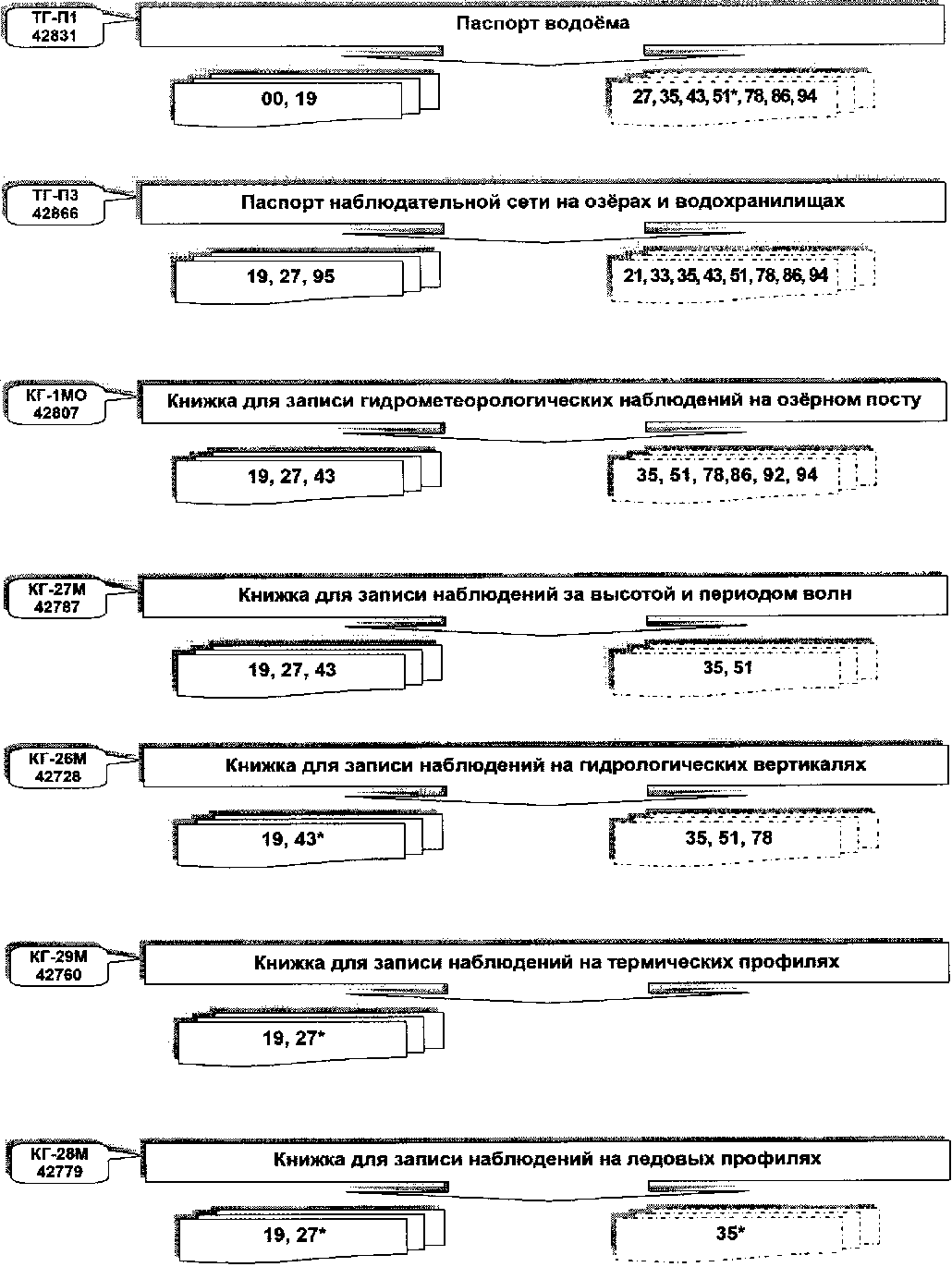

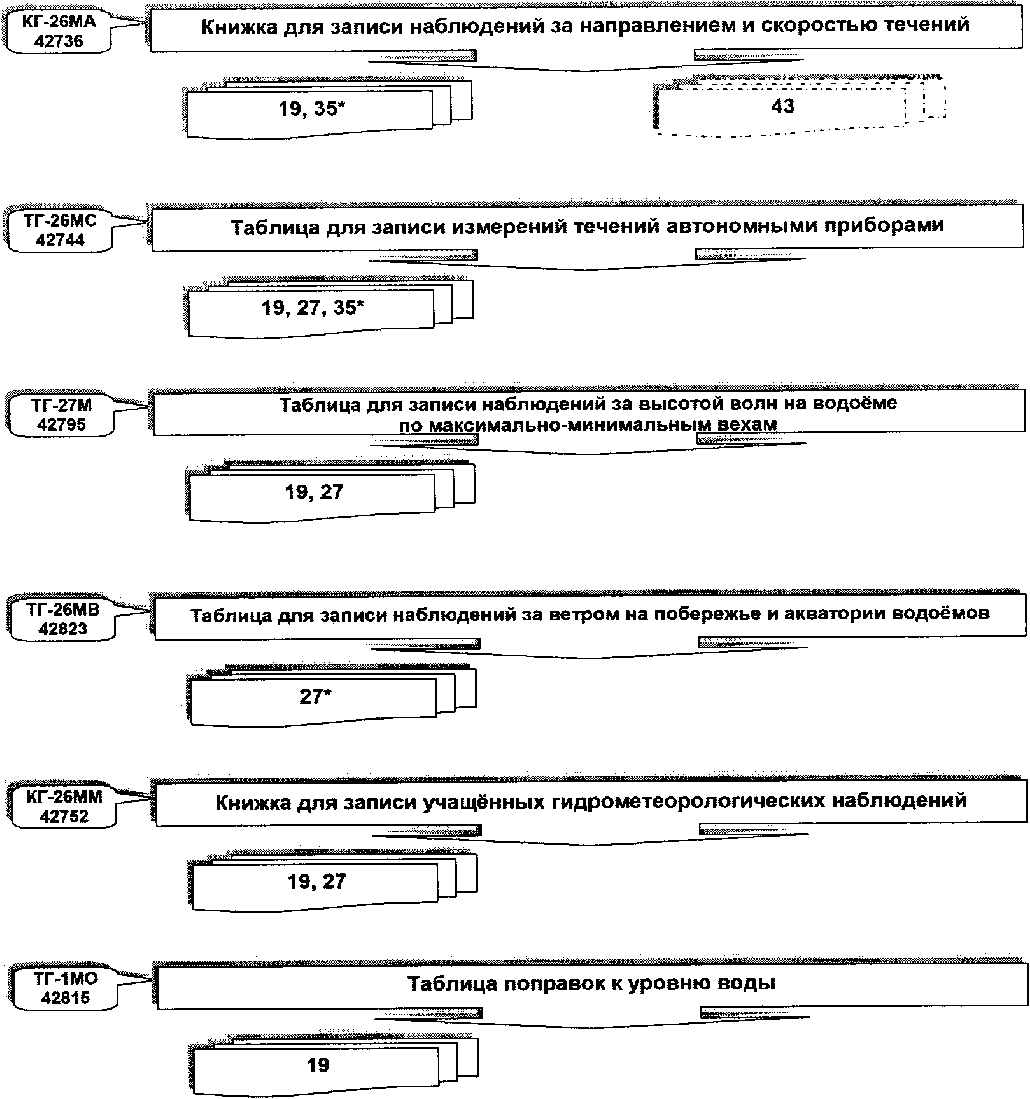

Рисунок 2.1 - Входные документы подсистемы

"Озера и водохранилища" АИС ГВК

Каждый входной документ состоит из двух частей: призначной и информационной.

Призначная часть документа располагается на его титульном листе, оформлена в виде отдельной таблицы и состоит из одной строки, разделенной на шесть граф.

Первая графа включает признак начала документа "::" (двойное двоеточие), код документа и символ-разделитель "=" (знак равенства).

Данные, для записи которых предназначен входной документ, размещаются в его информационной части, состоящей из отдельных блоков. Каждый блок имеет свою призначную и информационную части.

Призначная часть блока состоит из одной строки и всегда начинается с признака начала блока ":" (двоеточие), за которым следует код блока (двузначное число) и символ-разделитель "=".

Пример -

:19=

:27=

За разделителем располагаются остальные элементы призначной части блока, набор которых определяется видом блока и видом документа. В частном случае призначная часть блока может состоять только из кода блока. Один документ может включать несколько блоков с одинаковыми кодами. Эти блоки различаются содержанием призначных частей.

Информационная часть блока имеет вид таблицы, содержащей определенное количество граф и строк. Первая графа всегда включает номер строки и символ-разделитель "=", количество и содержание остальных граф зависит от вида блока и вида входного документа.

Во всех входных документах их части, предназначенные для записи данных, подлежащих вводу в компьютер, обведены утолщенной линией.

2.2 Общие правила заполнения входных документов

Данные, записываемые во входные документы, подразделяются на текстовые и числовые.

Для записи текстовых данных, подлежащих вводу в компьютер (названий водных объектов, подразделений УГМС, пунктов наблюдений), используются прописные буквы русского алфавита, арабские цифры, а также символы "-" (тире), "." (точка), пробел. На текстовую информацию, не предназначенную для ввода в компьютер, такие ограничения не распространяются. Для записи числовых данных в обоих случаях используются только арабские цифры и символы "-" (минус), "." (точка).

В названиях, состоящих из нескольких слов, слова разделяются пробелами. Если в составе названия имеется сокращение, то после него обязательно следует записывать символ ".".

Примеры

1 ОЗ. АСЛИ-КУЛЬ

2 С. ВЕРХНИЕ ДВОРЫ

При записи данных наблюдений, подлежащих вводу в компьютер, необходимо соблюдать следующие правила.

Результаты наблюдений записываются только числовыми значениями. При наличии дробной части числа она отделяется точкой, отрицательные числа записываются со знаком минус. Округление числа производится в большую сторону, если последняя отбрасываемая цифра равна 5.

Дата (месяц, число) записывается целым четырехзначным числом.

Пример - 19 октября записывается в виде 1019,

8 марта - в виде 0308.

Время (час, минута) записывается аналогичным образом.

Пример - 14 ч 5 мин записывается в виде 1405,

6 ч 15 мин - 0615, 17 ч 00 мин - 1700.

При отсутствии наблюдаемого явления записывается "0" (нуль). При отсутствии наблюдения никакие символы не записываются.

3 Подготовка и заполнение паспортных сведений

3.1 Паспорт водоема

3.1.1 Общие положения

Паспорт водоема ТГ-П1 состоит из 9 блоков. Блоки 00 "Основные сведения о водоеме" и 19 "Сведения о схеме водоема" - обязательные, остальные заполняются при наличии соответствующих данных. Примеры заполнения приведены в приложении А. Схема водоема составляется в соответствии с приложением Б.

3.1.2 Титульный лист и призначная часть паспорта

На титульном листе паспорта водоема записываются общие сведения: название УГМС (названия всех УГМС, имеющих сеть наблюдений на данном водоеме, записываются через запятую), название водоема, дата заполнения или корректировки, фамилии составителя и проверяющего лица.

В призначной части документа, расположенной на титульном листе (рисунок 3.1), записываются код водоема и дата первого заполнения паспорта (графы 2 - 5). В графу 6 при первом заполнении паспорта записывается код 00. При последующих дополнениях или исправлениях паспортных сведений дата составления паспорта в графах 3 - 5 не изменяется, а в графу 6 записывается порядковый номер корректировки, начиная с 01.

Рисунок 3.1 - Призначная часть паспорта водоема

Призначные части блоков 00, 19, 27, 35, 43 и 94 паспорта водоема представлены только их кодами.

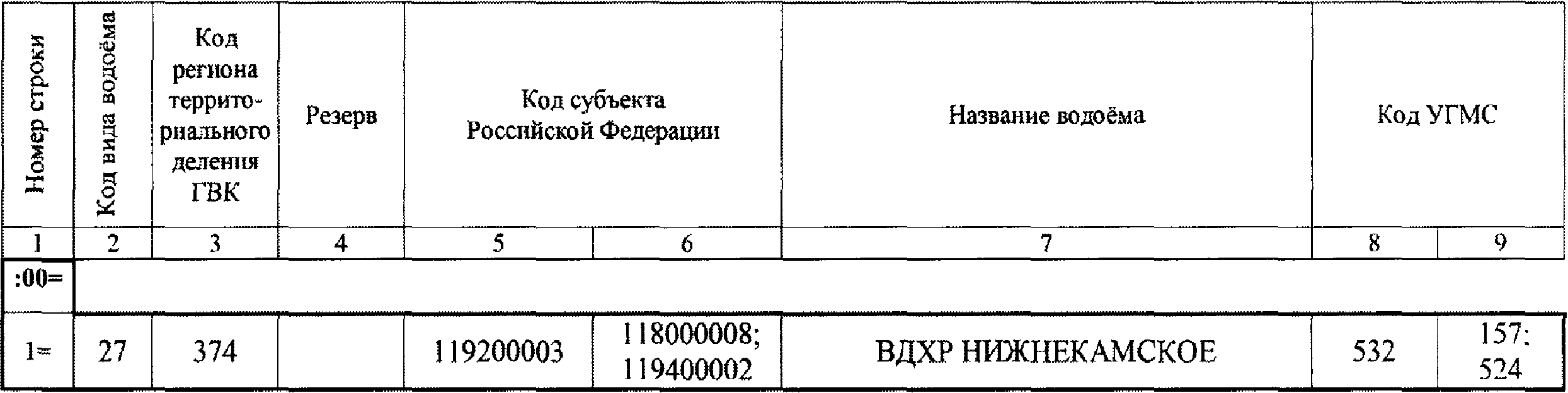

3.1.3 Основные сведения о водоеме (блок 00)

В графе 2 указывается код вида водоема: 19 - для озера, 27 - для водохранилища.

Код гидрологического региона, к которому относится водоем (графа 3), указывается по классификатору территориального деления ГВК в соответствии с таблицей В.1 (приложение В).

Графа 4 ("Резерв") - не заполняется.

Код субъекта Российской Федерации (графа 5) записывается в соответствии с таблицей В.2 (приложение В). Если водоем расположен на территории нескольких субъектов федерации, в графу 5 записывается код того субъекта, на территории которого находится наибольшее количество пунктов наблюдений. Сведения о других субъектах федерации, на территории которых расположен водоем, записываются в графу 6 через точку с запятой.

В графе 7 наряду с основным названием следует привести другие названия водоема (не более трех), размещая их в скобках через запятую.

В графу 8 записывается код УГМС-составителя паспорта водоема, в графу 9 - коды других УГМС (через точку с запятой), ведущих наблюдения на данном водоеме.

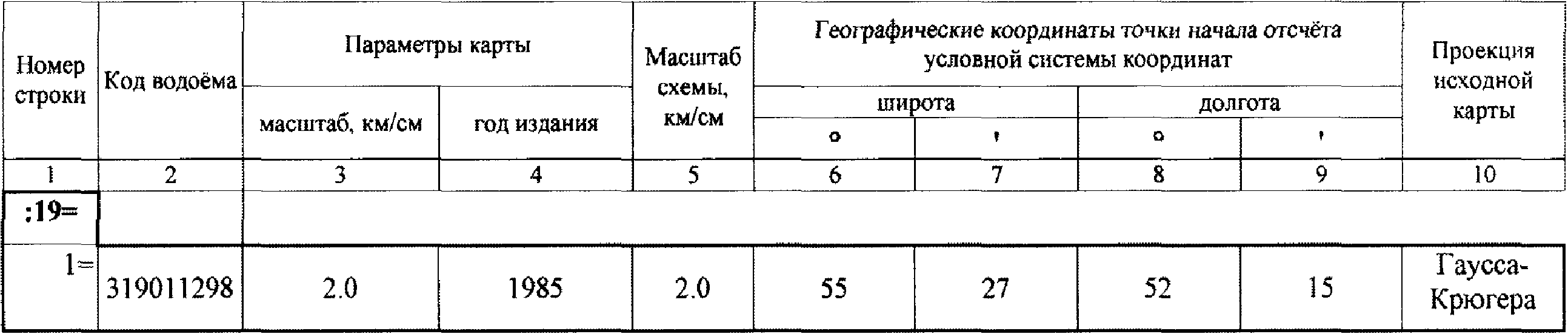

3.1.4 Сведения о схеме водоема (блок 19)

В графу 2 записывается код водоема, для которого составляется схема.

В графах 3 и 4 указываются масштаб и год издания карты, использованной для подготовки схемы водоема, в графе 10 - ее проекция.

В графы 6 - 9 записываются географические координаты точки начала условной системы координат - широта (северная) и долгота (восточная). Для водоемов, расположенных в западном полушарии (Чукотка), в графе 8 перед значением долготы записывается цифра 5.

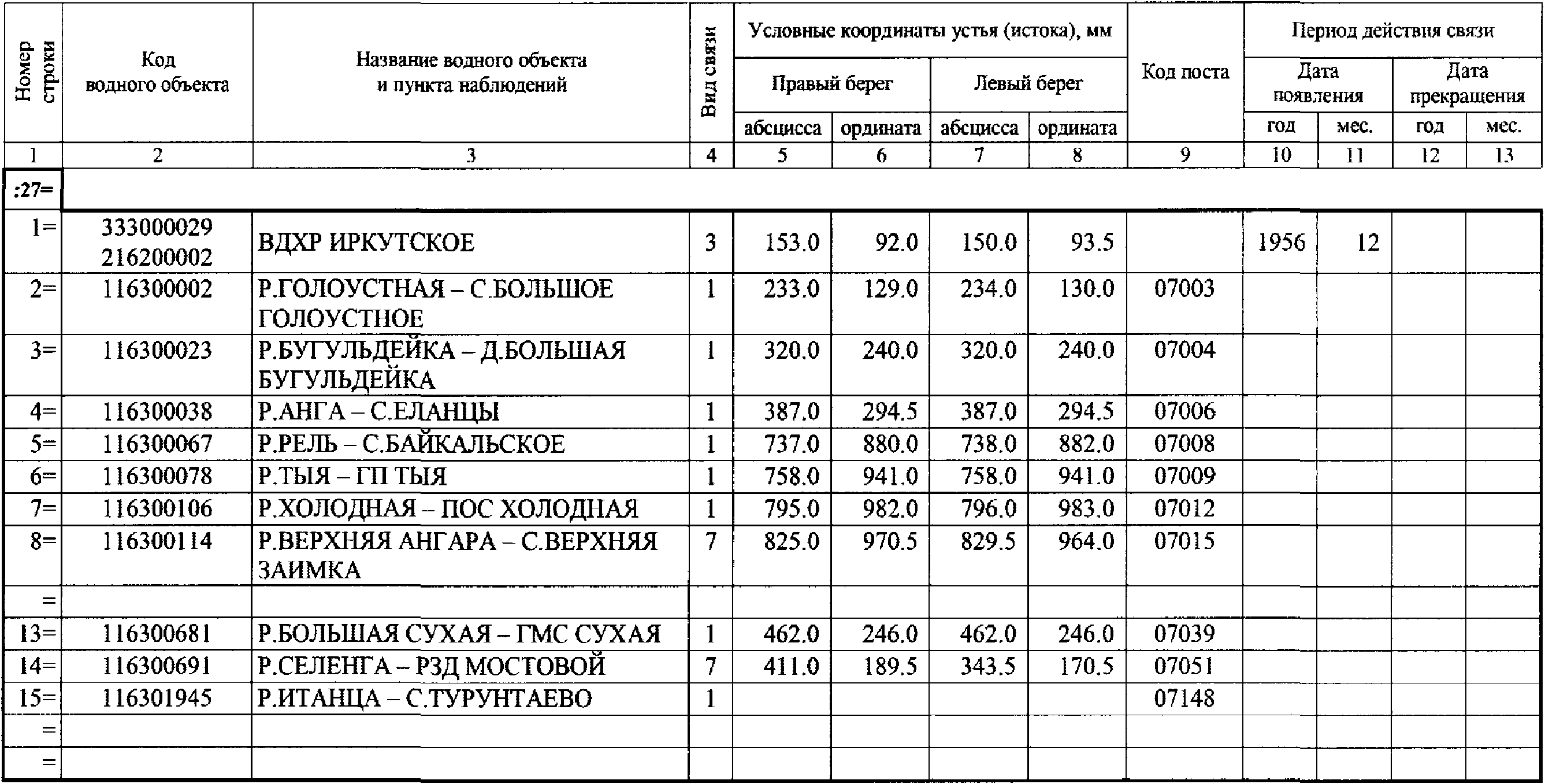

3.1.5 Водные объекты, связанные с водоемом (блок 27)

В блок записываются сведения обо всех водных объектах, непосредственно связанных с водоемом и учитываемых в ГВК. В этих сведениях указываются, в частности, гидрологические посты на водотоках, данные которых используются для расчета притока в водоем.

Для озера в первой строке блока указываются сведения о вытекающей из него реке. Для водохранилища в первых двух строках записываются сведения об основной реке, включающие информацию о постах в выходном и входном створах. В последующих строках указываются сведения о притоках в озеро или водохранилище.

В графу 2 записывается код водного объекта: для водоема - по системам кодирования ГГИ и ВНИИГМИ-МЦД (в пределах нумерованной строки блока), для водотока - по системе ВНИИГМИ-МЦД.

Название водного объекта и, при наличии пункта наблюдений, название пункта (графа 3) следует записывать, разделяя их символом тире с пробелами слева и справа от него.

Код вида связи водного объекта с водоемом (графа 4) указывается в соответствии с таблицей 3.1.

Таблица 3.1

Вид и характер связи водного объекта с водоемом

Вид связи	Код
Впадает в водоем без образования дельты	1
Вытекает из водоема	3
Направление течения переменное	5
Впадает в водоем с образованием дельты	7

В графах 5 - 8 приводятся снятые со схемы водоема условные координаты устья (истока, створа гидроузла) реки с точностью до 0.1 мм. Если на схеме водоема местоположение устья (истока, створа гидроузла) задано одной точкой, то графы 7 и 8 не заполняются. Для выраженной дельты в графах 5 - 8 приводятся условные координаты ее границ.

В графе 9 указывается код ближайшего к водоему гидрологического поста на притоке первого порядка, ведущего наблюдения за стоком воды. Если ниже этого поста река имеет притоки, на которых ведутся наблюдения за стоком воды, сведения о них даются отдельной строкой без заполнения граф 5 - 8. При наличии дельты указывается код поста, расположенного выше дельты.

Графы 10 - 13 заполняются при наличии соответствующих сведений независимо от причин возникновения или прекращении гидрографической связи с водоемом (строительства гидротехнических сооружений или результатов природных процессов).

3.1.6 Гидрографические характеристики водоема (блок 35)

В графу 2 записывается год издания карты, на основании которой получены гидрографические характеристики водоема.

В графе 3 приводится код системы высот (таблица 3.2), к которой при топографической съемке была осуществлена привязка береговой линии водоема, в графе 4 - отметка уреза воды с точностью до 0.01 м (для водохранилищ - отметка нормального подпорного уровня) либо снятая с географической карты высота водоема над уровнем моря.

Таблица 3.2

Принятые системы высот

Название системы высот	Код
Балтийская, БС	1
Условная, усл.	2
Абсолютная, абс.	3
Балтийская непереуравненная, (БС)	4
Балтийская 1977 года, БС 77	5

Основные морфометрические характеристики водоема приводятся с точностью до трех значащих цифр. Площадь поверхностного водосбора включает и площадь водоема. Площадь водоема указывается без площади расположенных на нем островов. Код единиц измерения объема записывается в соответствии с таблицей 3.3.

Таблица 3.3

Единицы измерения объема

Единицы измерения	Код
Миллионы кубических метров (10⁶ м³)	1
Кубические километры (10⁹ м³)	3
Тысячи кубических метров (10³ м³)	5

3.1.7 Основные показатели режима водоема (блок 43)

В блок записываются показатели, характеризующие режим водоема за многолетний период. Для каждого периода обобщения заполняется одна строка. В строках, соответствующих последующим периодам с новыми значениями отдельных показателей режима, сохраняются значения остальных показателей.

Значения характерных уровней водоема приводятся с точностью до 0.01 м. При явлениях пересыхания или промерзания водоема в графу 7 (низший уровень) записывается наименьшее значение из наблюденных уровней воды за весь период наблюдений. Код системы высот определяется в соответствии с таблицей 3.2.

Значение максимальной температуры воды водоема выбирается из всех наблюдений за температурой поверхностного слоя воды (на постах, гидрологических вертикалях и термических профилях) и приводится с точностью до 0.1 °C.

Значение наибольшей высоты волны на водоеме выбирается из результатов наблюдений на прибрежных волномерных пунктах и в открытой части водоема.

Величина наибольшей минерализации записывается с точностью до трех значащих цифр. Как правило, она измеряется в мг/дм³, но для записи в паспорт водоема ее необходимо перевести в г/дм³, умножив на 0.001.

Экстремальные значения прозрачности воды, выбранные из результатов наблюдений на всех гидрологических вертикалях, записываются с точностью до 0.1 м.

Коды в графах 10 - 12, 14, 15, 18, 19 присваиваются по соответствующим классификаторам режимных характеристик водоемов:

- явлений пересыхания и промерзания (не путать с обсыханием и обмерзанием постовых устройств) - таблица 3.4;

- ледового режима - таблица 3.5;

- степени минерализации (на основании имеющихся сведений о минерализации водоема) - таблица 3.6;

- трофического типа (на основании имеющихся сведений в опубликованных источниках или по данным специально проведенных работ) - таблица 3.7;

- вида регулирования водохранилища - таблица 3.8;

- типа озера по условиям водообмена - таблица 3.9;

- цвета воды - по Шкале цветов в соответствии с таблицей В.4 (приложение В).

Таблица 3.4

Пересыхание и промерзание водоемов

Характер явления	Код
Водоем пересыхает	2
Водоем промерзает	4
Водоем пересыхает и промерзает	6
Явление отсутствует	0

Таблица 3.5

Ледовый режим водоемов

Характеристика режима	Код
Устойчивый ледостав	2
Неустойчивый ледостав	4
Водоем не замерзает	6
Характер режима не определен	0

Таблица 3.6

Классификация природных вод (по О.А. Алёкину)

Категория воды	Минерализация, г/дм³	Код
Пресная	До 1	1
Солоноватая	1 - 25	3
Соленая	25 - 50	5
Рассол	Более 50	7

Таблица 3.7

Трофический тип водоема

Тип водоема	Код
Гипертрофный	1
Эвтрофный	3
Мезотрофный	5
Олиготрофный	7
Ультраолиготрофный	9

Таблица 3.8

Характер регулирования или генезис водохранилищ

Вид регулирования/тип генезиса	Код
Многолетнее	1
Сезонное	3
Недельное	5
Суточное	7
Наливное	9

Таблица 3.9

Тип озера по условиям водообмена

Тип озера	Код	Признаки
Бессточное	1	Из озера нет поверхностного стока в виде реки или ручья
Периодически (эпизодически) сточное	3	Сброс воды в смежный речной или озерный бассейн происходит не постоянно, а лишь в многоводные периоды (сезоны, годы), обычно по пониженной части водораздела (ложбине, временному руслу или протоку)
Сточное	5	Из озера имеется постоянный поверхностный сток в виде реки, ручья или искусственного водотока
Проточное	7	Разновидность сточного озера, у которого площадь зеркала существенно меньше площади водосбора, а объем регулирующей призмы меньше (иногда во много раз) объема годового притока в озеро
Прочие	9	Озера, водообмен которых тесно связан с другими водными объектами: пойменные озера, затопляемые в период половодья лиманы, лагуны и т.п.

3.1.8 Батиграфическая кривая и кривая объемов (блок 51)

В призначной части блока указываются: год издания батиметрической карты или проведения промеров глубин (если кривые получены по данным специальных промеров, послуживших основой для построения кривых), коды единиц измерения объема водной массы (таблица 3.3) и системы высот (таблица 3.2).

Точность кривых площадей и объемов зависит прежде всего от масштаба используемой для их построения топографической карты и высоты сечения рельефа.

В информационную часть блока записываются отметки уровня и соответствующие им значения площади и объема, снятые с батиграфических кривых. Опорные точки выбираются таким образом, чтобы участки кривой между соседними точками могли быть представлены отрезками прямой линии.

Кривая площадей часто имеет неправильные очертания с изгибами и переломами, что связано с особенностями строения котловины. В этом случае для повышения точности следует значения площадей брать равномерно через небольшие интервалы глубины и для каждой точки перегиба.

Значения характеристик записываются в порядке возрастания отметок уровня. Если при построении кривых использовались значения глубин водоема, их необходимо представить в отметках уровня системы высот, указанной в призначной части блока.

Отметки уровня приводятся с точностью до 0.1 м. Точность, с которой приводятся величины площадей и объемов, должна быть такой, чтобы разность между соседними величинами, отнесенная к изменению уровня, была значима для воднобалансовых расчетов. Однако, для площадей точность не должна превышать 0.01 км², а для объемов - 0.001 млн м³.

В связи с тем, что форма и размеры котловины водоемов изменяются из-за осаждения наносов, переформирования берегов и т.п., кривые площадей и объемов должны со временем корректироваться.

При изменении кривых площадей и объемов блок 51 заполняется для каждой уточненной кривой. Призначные части блока для первоначальной и всех последующих кривых будут отличаться годом проведения промеров (графа 2).

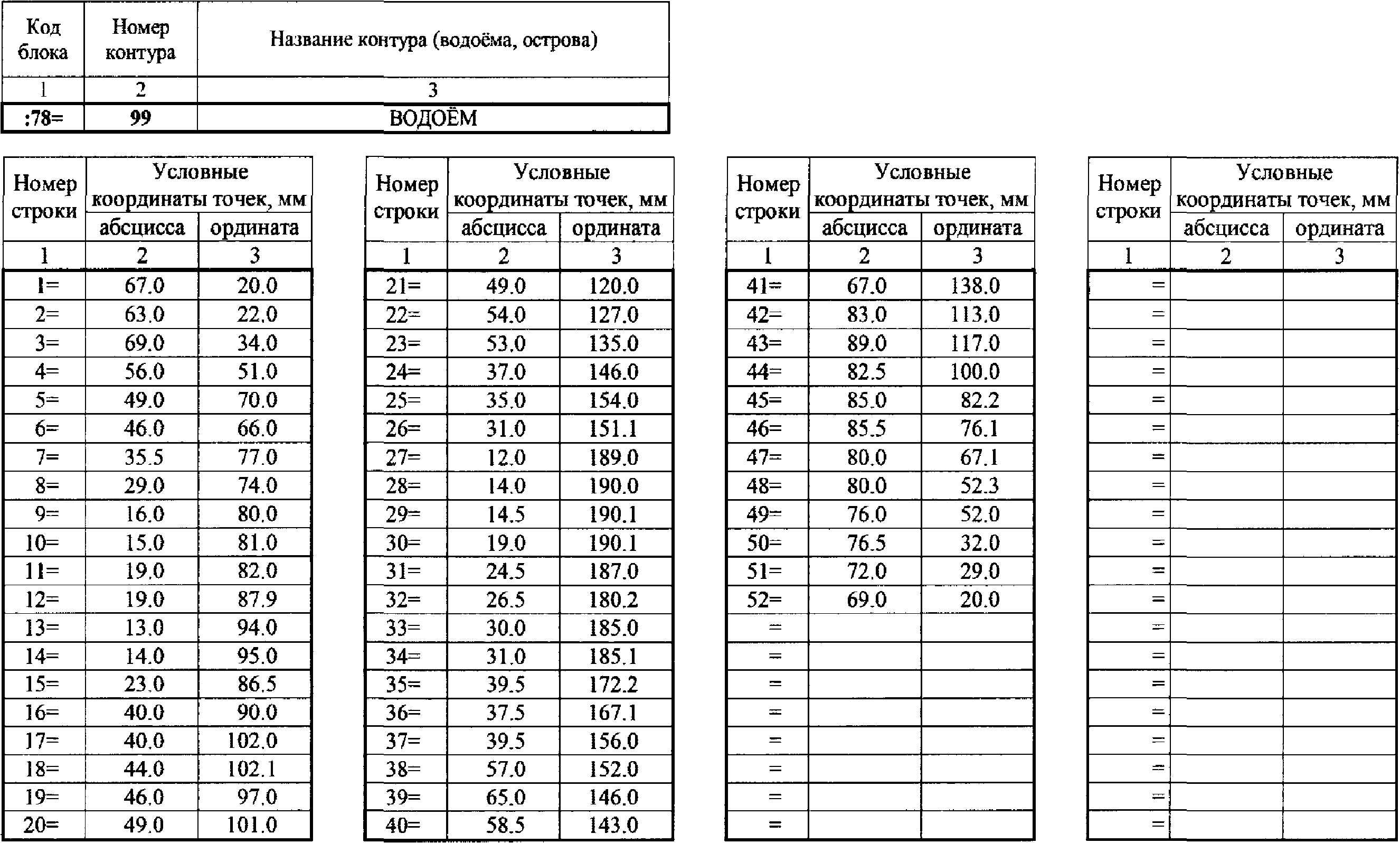

3.1.9 Характерные точки береговой линии (блок 78)

В призначной части блока указывается номер контура. Контуру береговой линии водоема присваивается номер 99. Контуры островов нумеруются в произвольном порядке, начиная с 01. Количество островов не должно превышать 98. В графе 3 для данных по водоему следует записать слово "ВОДОЕМ", для данных по островам - названия островов. Если у острова нет названия, в графу 3 следует записать "БЕЗ НАЗВАНИЯ".

Условные координаты характерных точек снимаются со схемы водоема, начиная с южной оконечности водоема в направлении по часовой стрелке, и записываются в информационную часть блока с точностью 0.1 мм.

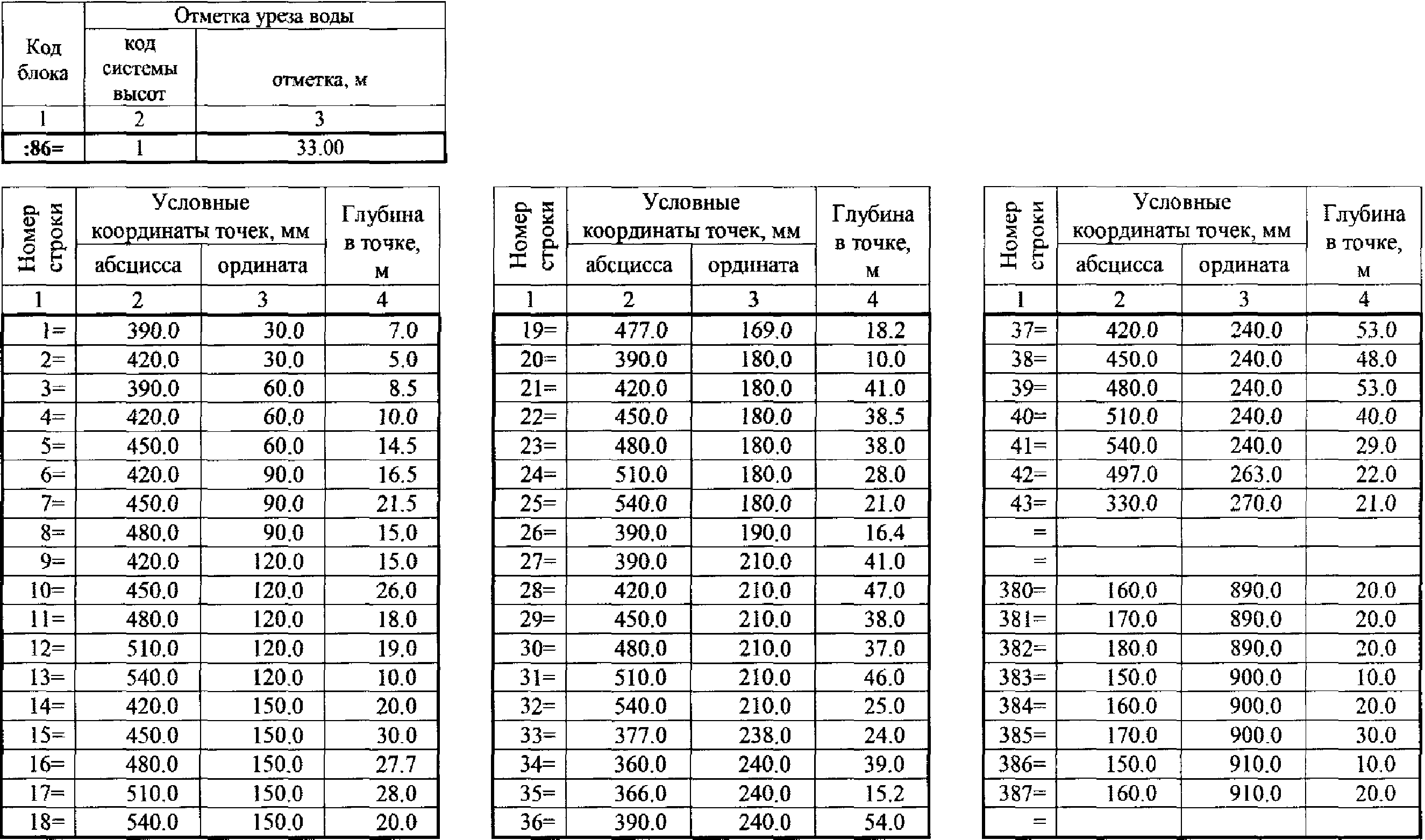

3.1.10 Характерные глубины (блок 86)

В блок записываются значения характерных глубин водоема.

В призначной части блока указывается отметка уреза воды, при которой определены глубины водоема и код системы высот (таблица 3.2).

Условные координаты точек, снятые со схемы, записываются в информационную часть блока с точностью до 0.1 мм, а значения глубин - с точностью, зависящей от подробности батиметрической карты.

Все точки на схеме следует пронумеровать для ординат в направлении с юга на север и для абсцисс - с запада на восток. Записывать координаты в паспорт следует в порядке возрастания номеров.

3.1.11 Проектные характеристики водохранилища (блок 94)

Блок заполняется только для водохранилищ. Характеристики водохранилищ выбираются из проектной документации и корректируются при их уточнениях или изменениях. При пересмотре проектных характеристик измененные сведения записываются в новой строке с повторением неизмененных данных из предыдущей строки.

Отметки нормального подпорного уровня (НПУ), уровня мертвого объема (УМО) и форсированного подпорного уровня (ФПУ) приводятся с точностью 0.01 м, значения площадей при НПУ и УМО - с точностью до трех значащих цифр.

Значения объемов приводятся с точностью до трех значащих цифр. Код единиц измерения объемов определяется в соответствии с таблицей 3.3. Полезный объем определяется как разность объемов при НПУ и УМО.

Заполненный паспорт водоема проверяется на полноту и достоверность данных, после чего высылается в ГГИ. Любые изменения паспортных сведений вносятся в паспорт и высылаются в ГГИ немедленно после их появления. При отсутствии изменений в течение всего года в ГГИ высылается соответствующее уведомление не позднее 31 января следующего года.

3.2 Паспорт наблюдательной сети на озерах и водохранилищах

3.2.1 Общие положения

Паспорт наблюдательной сети на озерах и водохранилищах ТГ-П3 состоит из 11 блоков. Блоки 19 (список сетевых подразделений), 27 (списки водомерных постов) и 95 (программа наблюдений на водоемах) - обязательные. Примеры заполнения паспорта приведены в приложении А.

3.2.2 Титульный лист и призначная часть паспорта

Правила заполнения титульного листа и призначной части (рисунок 3.2) документа аналогичны изложенным в 3.1.2.

Рисунок 3.2 - Призначная часть паспорта наблюдательной сети

Призначная часть блоков 19, 21 и 33 паспорта наблюдательной сети (ТГ-П3) представлена только их кодом. Призначная часть остальных блоков включает код и название водоема.

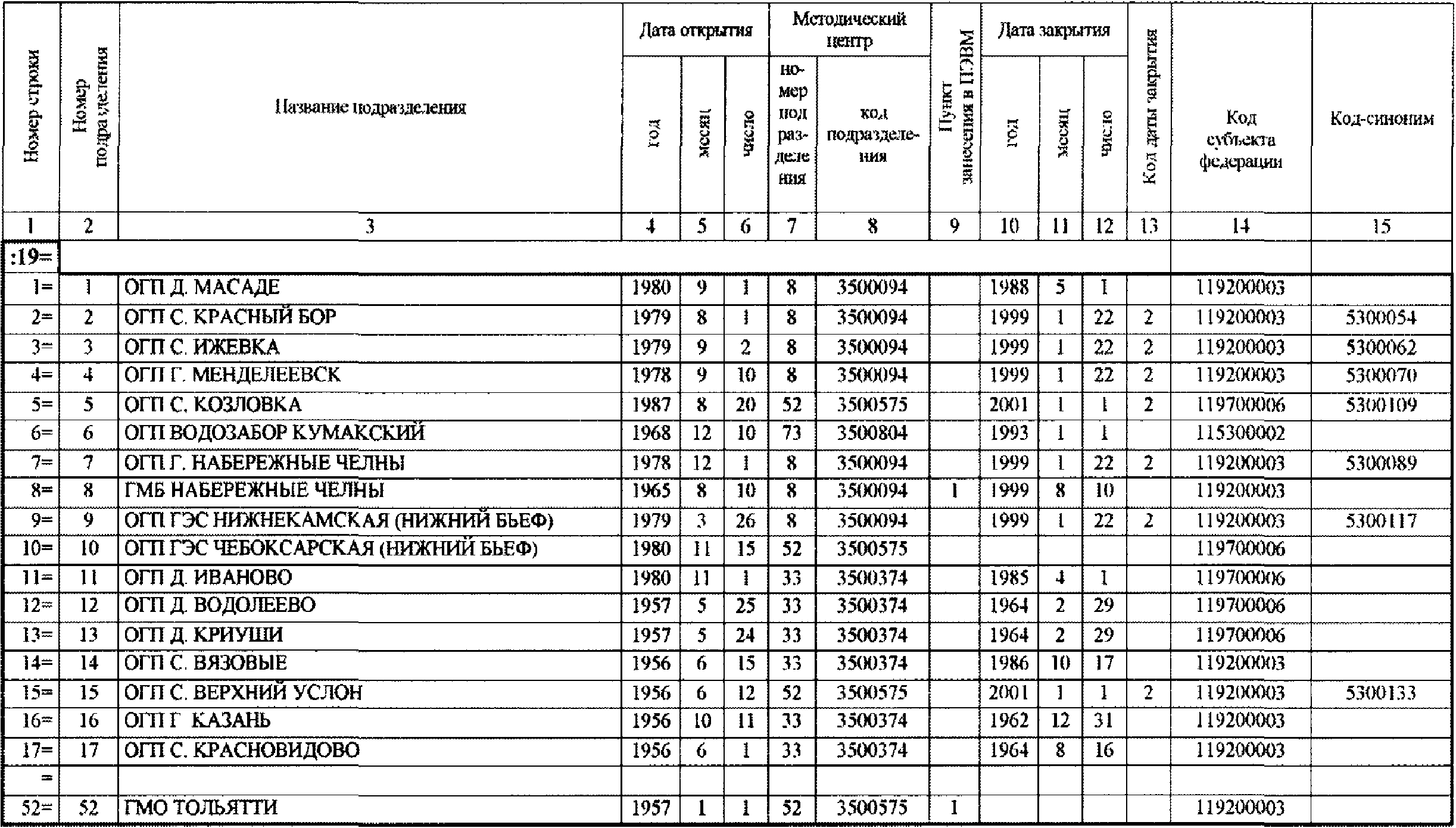

3.2.3 Список сетевых подразделений (блок 19)

В блок 19 записываются сведения обо всех подразделениях УГМС, осуществляющих (осуществлявших) стандартные гидрометеорологические наблюдения на озерах и водохранилищах непосредственно или через прикрепленные к ним другие подразделения. В этот же список включаются сведения об аналогичных подразделениях других ведомств в зоне деятельности УГМС. Каждому подразделению присваивается порядковый номер, который записывается в графу 2 и жестко закрепляется за ним. При закрытии или передаче подразделения другому УГМС этот номер не может быть использован при дополнении списка. Нумерация подразделений производится в порядке их записи в таблицу, начиная с 1.

В графе 3 наряду с современным названием в скобках через запятую указываются прежние названия подразделения.

В графах 4 - 6 (10 - 12) дата открытия (дата закрытия) для постов записывается на основании информации в техническом деле поста, для других подразделений - на основании соответствующих приказов или других распорядительных документов. При определении даты открытия поста перерывы в наблюдениях не учитываются.

В графах 7 и 8 соответственно приводятся номер (из графы 2) и код подразделения УГМС, осуществляющего методическое руководство наблюдательным подразделением. Если наблюдательное подразделение само осуществляет методическое руководство, в графы 7 и 8 записываются номер и код этого подразделения.

Если наблюдательное подразделение меняет свою принадлежность внутри одного УГМС, в графах 7 и 8 записываются номер и код нового методического подразделения, а сведения о прежней принадлежности подразделения записываются в блок 21.

В графу 9 записывается "1", если подразделение осуществляет занесение входных документов на электронные носители для последующей компьютерной обработки. В остальных случаях эта графа не заполняется.

В графу 14 записывается код субъекта федерации, на территории которого расположено подразделение.

Сведения о подразделениях, вновь созданных в УГМС или переданных из другого УГМС, должны продолжать этот список. УГМС, осуществившее передачу сетевого подразделения, не должно исключать его из своего списка. В графах 10 - 12 оно должно указать дату передачи, в графу 13 записать цифру 2 (код даты закрытия в своем УГМС передаваемого подразделения), а в графе 15 указать код подразделения, который ему присвоен в другом УГМС. УГМС, принявшее подразделение, должно в графу 15 записать код подразделения, который был присвоен ему в передавшем УГМС.

Вновь образованному УГМС должны быть переданы паспорта всех водоемов (ТГ-П1), сеть наблюдений на которых закрепляется за ним. Новому УГМС необходимо подготовить блок 19 следующим образом. Вначале в него следует включить все подразделения, созданные одновременно с УГМС, затем - подразделения, переданные другими УГМС.

Подготовленный блок 19 должен быть выслан в ГГИ (в ИАЦ ГВК) для присвоения кодов наблюдательным подразделениям.

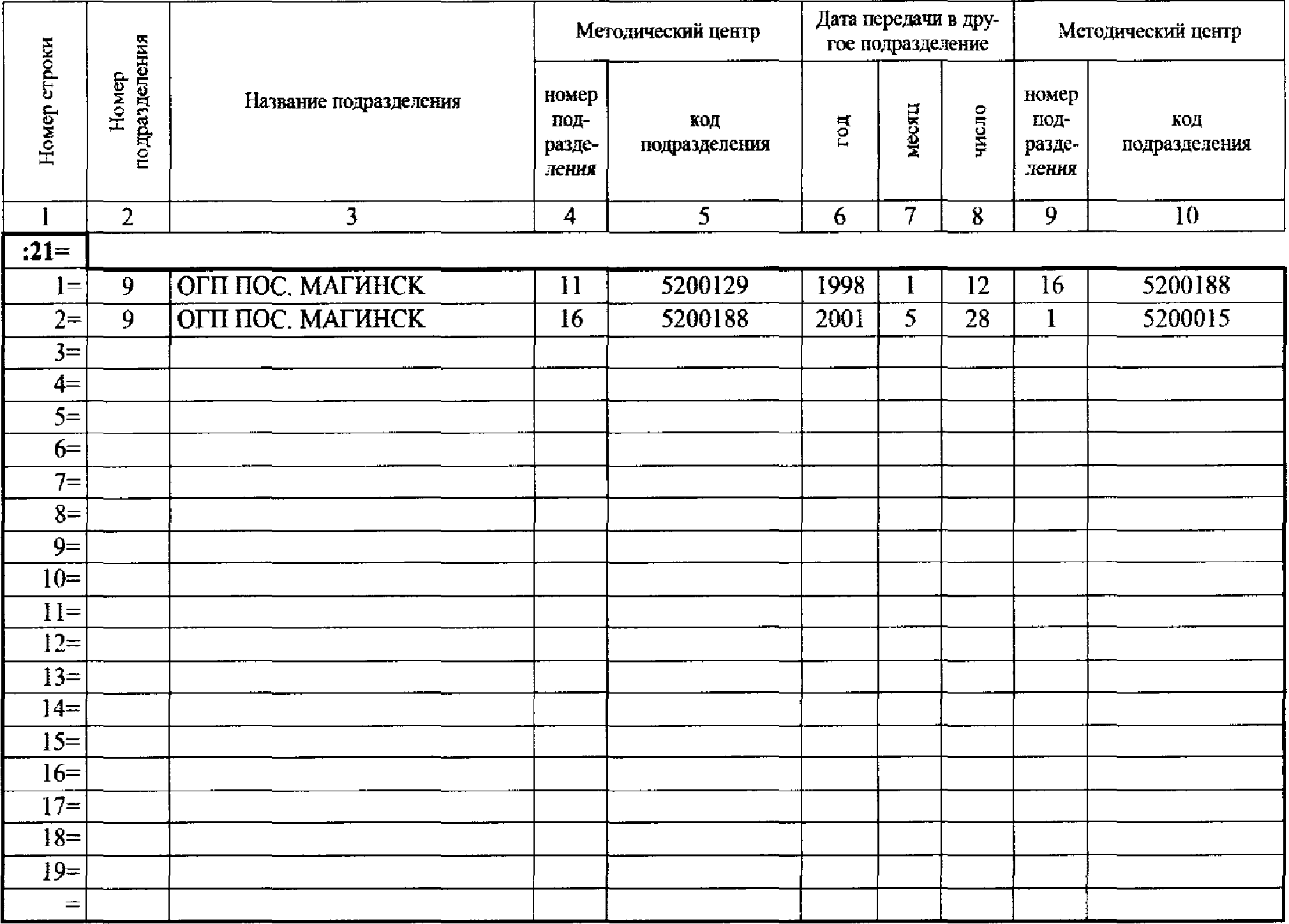

3.2.4 Сведения о передаче наблюдательного подразделения в пределах одного УГМС (блок 21)

В графу 2 записывается номер наблюдательного подразделения (из графы 2 блока 19), в графу 3 - его название.

В графах 4 и 5 записываются номер и код прежнего методического подразделения.

В графах 6 - 8 указывается дата передачи в другое методическое подразделение, в графах 9 и 10 - соответственно его номер и код.

Запись в графах 9 и 10 блока 21 должна соответствовать записи в графах 7 и 8 блока 19.

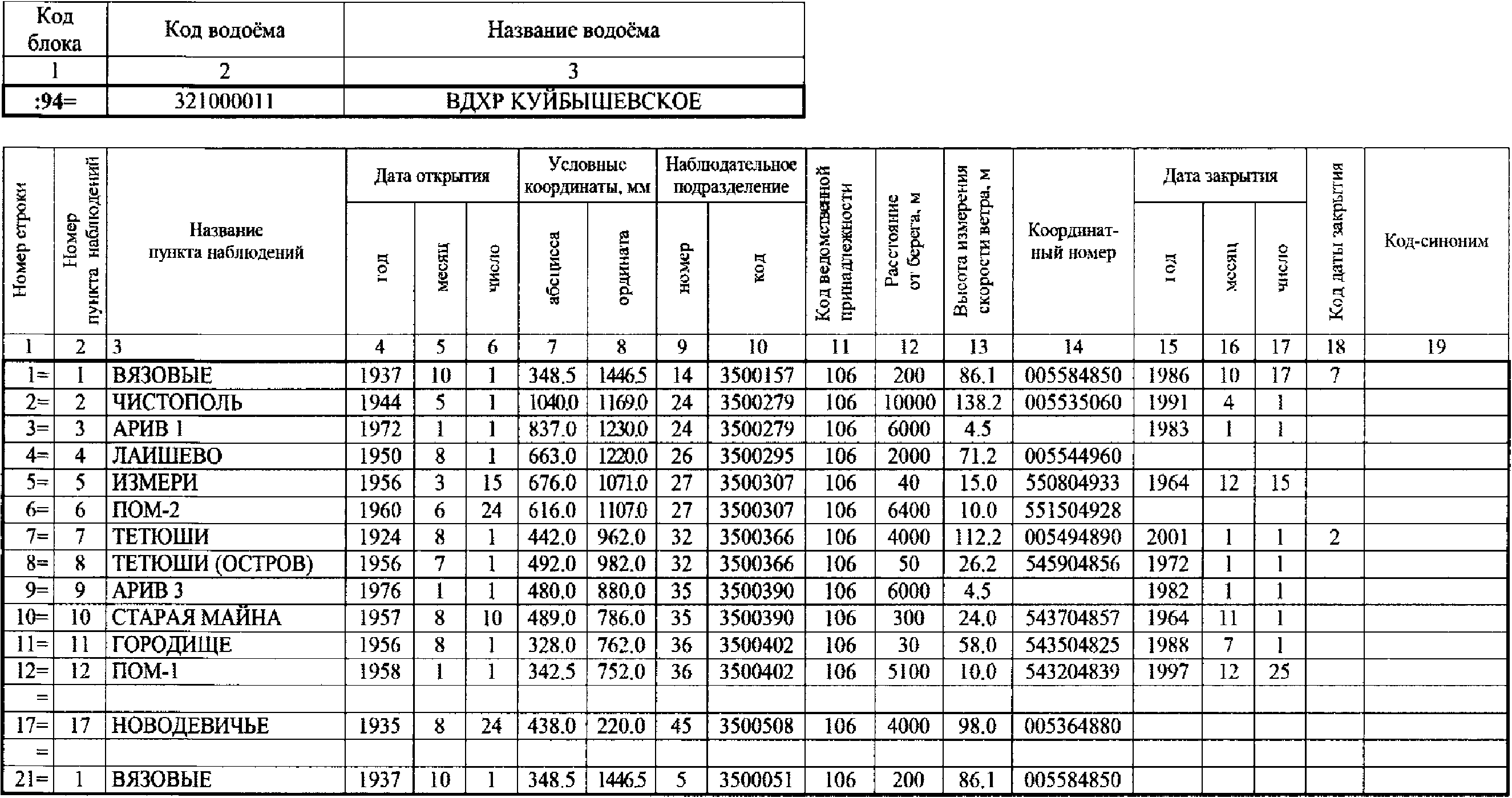

3.2.5 Водомерные посты (блок 27)

В блок записываются сведения о водомерных пунктах (озерных постах) на водоеме.

Списки пунктов наблюдений составляются отдельно для каждого водоема.

В графе 2 указывается название пункта наблюдений.

Номер озерного гидрологического поста (графа 8) выписывается из графы 2 блока 19, а в графах 9 и 10 указывается его код соответственно по системам ГГИ и ВНИИГМИ-МЦД.

Условные координаты пункта наблюдений, снятые со схемы водоема, записываются в графы 6 и 7 с точностью 0.1 мм.

В графу 11 записывается "106", если пост принадлежит Росгидромету. В других случаях код ведомственной принадлежности поста выписывается из графы 7 блока 33.

В графах 3 - 5 (дата открытия) для постов, размещавшихся ранее на водотоках и сохранивших свое местоположение при создании водохранилища, должна указываться дата перехода поста в разряд озерного (дата начала наблюдений на водохранилище). При этом в блоке 19 необходимо регистрировать оба подразделения и привести сведения о периоде работы ранее действовавшего речного поста. Пример записи приведен на рисунке 3.3.

Рисунок 3.3

При возобновлении наблюдений после длительного перерыва (при повторном открытии поста) или переносе поста на другое место новые сведения необходимо поместить после всех имеющихся записей в первую свободную строку с очередным порядковым номером, в которой в графах 3 - 5 указывается дата возобновления наблюдений (дата очередного открытия поста). В вышерасположенной строке с прежними данными в графах 18 - 20 следует сохранить дату прекращения наблюдений, а в графу 21 записать код даты прекращения наблюдений в соответствии с таблицей 3.10. В блоке 19 для такого поста необходимо удалить в графах 10 - 12 дату закрытия, так как наблюдения возобновились.

При изменении отметки нуля поста (в частности, в случае введения новой отметки с начала наблюдений) или системы высот необходимо поступать аналогичным образом: сведения о новой отметке поместить в первой свободной строке списка постов, в которой вместо даты открытия поста следует записать дату изменения отметки нуля поста, в графах 12 и 13 привести данные о новой отметке, а в других графах повторить прежние значения остальных характеристик. В вышерасположенной строке в графах 18 - 20 следует записать дату окончания действия прежней отметки нуля поста, а в графу 21 записать код изменения отметки в соответствии с таблицей 3.10.

Таблица 3.10

Условия даты закрытия		Код
Изменение отметки нуля поста и/или системы высот		1
Передача подразделения в другое УГМС		2
Перенос поста	с сохранением отметки нуля поста	3
	с изменением отметки нуля поста	4
Возобновление работы поста (второе открытие)	с сохранением отметки нуля поста	5
	с изменением отметки нуля поста	6
Изменение сведений об участке наблюдений за ледяным и снежным покровом		8

Отметка нуля поста приводится с точностью до 0.01 м, код системы высот определяется в соответствии с таблицей 3.2. Если программой работ не предусмотрены наблюдения за уровнем воды, графы 12 и 13 не заполняются.

Сведения об участках, на которых производятся наблюдения за толщиной льда и высотой снежного покрова на льду, записываются в графы 14 - 17. Для удаленного от берега участка указываются: расстояние от берега, азимут от местоположения водомерного пункта в направлении участка и глубина в месте измерений, для прибрежного участка - только глубина водоема в месте измерений. Глубина водоема указывается до трех значащих цифр, но не точнее 0.1 м, расстояние - с точностью до 10 м, азимут - с точностью до 5°.

Изменения сведений об участках наблюдений за ледяным и снежным покровом записываются в соответствии с рекомендациями для изменений отметки нуля поста. В строке с прежними данными в графе 21 указывается код в соответствии с таблицей 3.10.

Сведения о новом посте или посте, переданном из другого УГМС, должны дополнять существующие списки без изменения порядка перечисления содержащихся в них до этого других постов. УГМС, осуществившее передачу поста, не должно исключать его из своего списка. В графах 18 - 20 в этом случае оно должно указать дату передачи, в графу 21 записать цифру 2 (код даты закрытия в своем УГМС передаваемого поста), а в графе 22 указать код поста, который ему присвоен в другом УГМС. УГМС, принявшее пост, должно в графу 22 записать код поста, который был присвоен ему в передавшем УГМС.

3.2.6 Ведомственная принадлежность пунктов наблюдений (блок 33)

В графу 1 записывается код водоема. В графу 2 выписывается номер строки из графы 1 блока 27. В графу 3 записывается код поста, в графу 6 - код субъекта федерации, на территории которого расположен пост.

В графу 4 записывается порядковый номер организации, в чьем ведении находится пост, в графу 5 - полное название организации.

Графа 7 предназначена для цифрового кода в соответствии с классификатором, который будет разработан в ГГИ.

3.2.7 Волномерные пункты (блок 35)

В блок записываются сведения о волномерных пунктах в прибрежной зоне и на акватории водоема (максимально-минимальных вехах).

Код вида пункта наблюдений (графа 2) указывается в соответствии с таблицей 3.11.

Таблица 3.11

Виды пунктов наблюдений и их коды

Вид пункта наблюдений	Код
Озерный пост	10
Прибрежный волномерный пункт	11
Волномерный пункт на акватории (максимально-минимальная веха)	12
Гидрологическая вертикаль	13
Буйковая станция	14
Термический профиль	15
Ледовый профиль	16
Пункт метеонаблюдений	17

В графу 3 записывается порядковый номер волномерного пункта.

Номер максимально-минимальной вехи на акватории (графа 4) записывается в соответствии с традиционной нумерацией вех в пределах данного водоема. Для прибрежных волномерных пунктов эта графа не заполняется.

Графы 5 - 12, 14 - 18 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27.

Глубина в месте измерений (графа 13) записывается с точностью до 0.1 м.

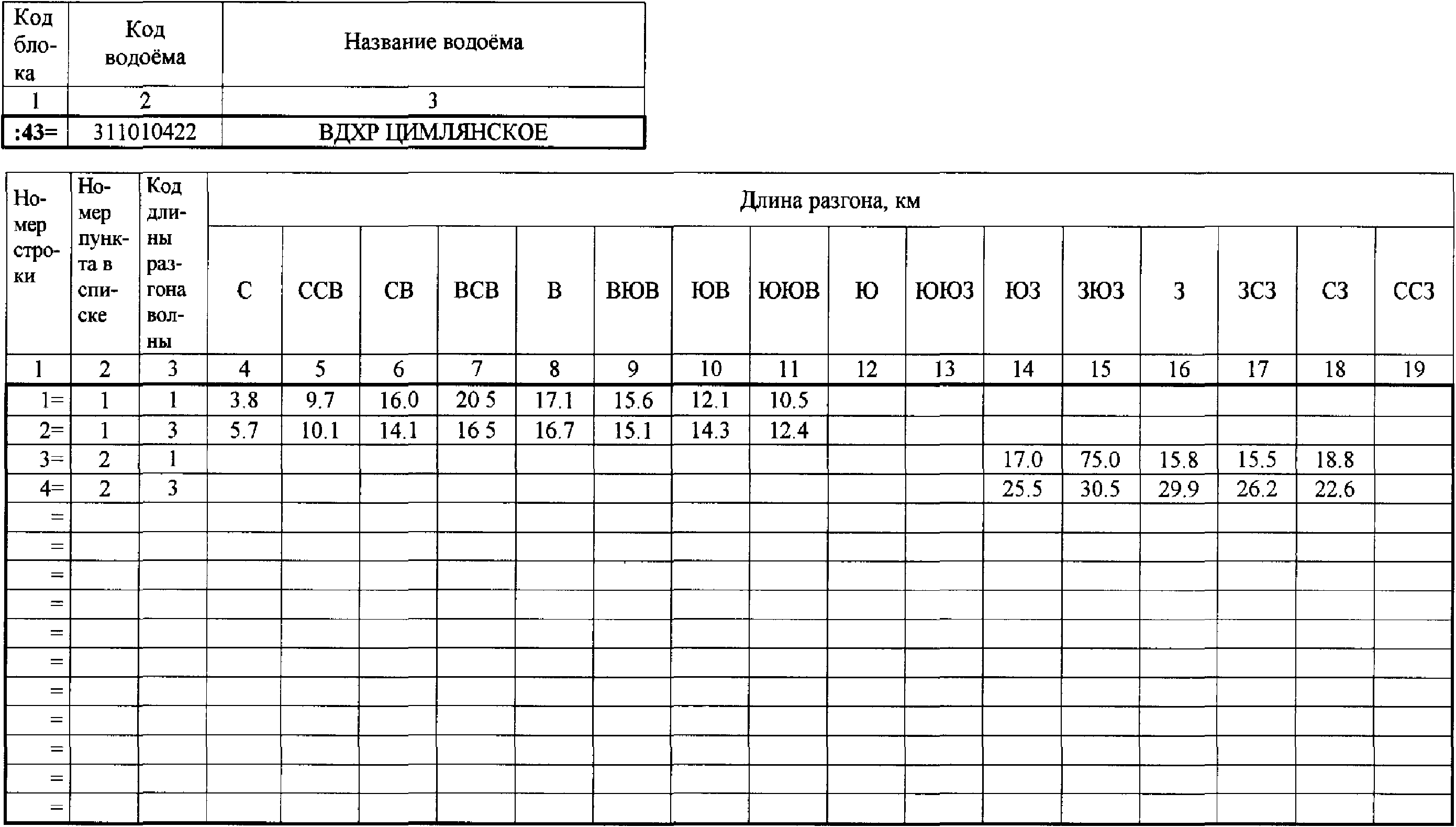

3.2.8 Длина разгона волны для волномерных пунктов (блок 43)

В блок записывается длина разгона волн для различных направлений ветра, отнесенная для водохранилищ - к НПУ (или к отметке максимального эксплуатационного уровня), для озер - к среднему многолетнему уровню.

Значения геометрической и средневзвешенной длины разгона волны по 16 волнообразующим направлениям приводятся с точностью до 0.1 км, а при длине разгона 100 км и более - с точностью до 1 км.

В графе 3 указывается код длины разгона волны: для геометрической длины разгона (по направлению ветра) - 1, для средневзвешенной (рассчитывается при сложном очертании береговой линии) - 3.

Номер волномерного пункта в графе 2 должен соответствовать номеру пункта наблюдений из графы 3 блока 35.

3.2.9 Гидрологические вертикали и буйковые станции (блок 51)

Блок предназначен для записи сведений о гидрологических вертикалях (рейдовых, гидрологических разрезов и т.п.) и буйковых станциях.

В графу 2 записываются коды вида пунктов наблюдений в соответствии с таблицей 3.11. Номер вертикали (буйковой станции) записывается в графу 3 в соответствии с принятой нумерацией в пределах данного водоема и аналогично номеру подразделения в блоке 19 жестко закрепляется.

Высота измерения температуры воздуха и скорости ветра приводится только для гидрологических вертикалей и определяется над поверхностью воды с точностью до 0.1 м.

Графы 4 - 11, 15 - 19 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27. В отличие от блока 27 в графах 9, 10 и 19 записываются номер и код методического подразделения, курирующего наблюдения на акватории водоема.

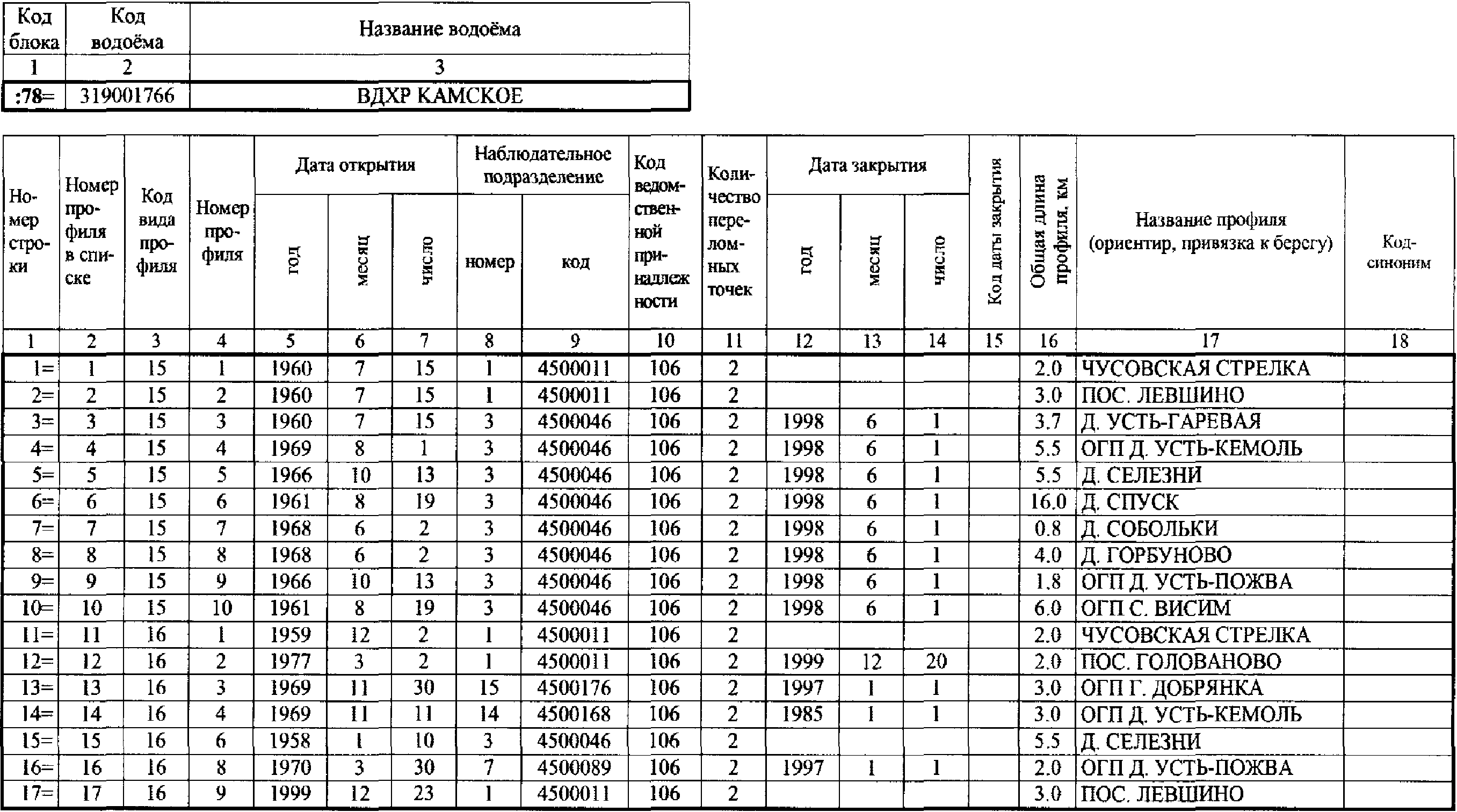

3.2.10 Ледовые и термические профили (блок 78)

В блок записываются сведения о ледовых и термических профилях на водоеме.

В графу 2 записывается порядковый номер профиля, в графу 3 - код вида профиля в соответствии с таблицей 3.11. В графе 4 указывается номер профиля, для каждого вида профиля нумерация начинается с 1. В графу 11 записывается количество точек, описывающих профиль, включая начальную и конечную точки.

В графу 15 записывается длина профиля с точностью до 0.1 км, в графу 16 - название профиля либо названия начальной и конечной точек, а также азимут. В качестве названий начальной и конечной точек могут служить ориентиры на местности: мыс, коса, здание, и пр.

Пример - с. Кукуевка, зап. б., направл. 45°.

Графы 5 - 10, 12 - 15, 18 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27. В отличие от блока 27 в графах 8, 9, и 18 записываются номер и код методического подразделения, курирующего наблюдения на акватории водоема.

3.2.11 Координаты переломных точек профилей (блок 86)

В блок записывается дополнительная характеристика профилей: условные координаты всех переломных точек профиля, а также координаты начальной и конечной точек.

В графе 2 указывается номер профиля из графы 2 блока 78.

В графу 3 записывается порядковый номер точки на профиле. Нумерация точек производится от начала профиля.

3.2.12 Пункты метеорологических наблюдений (блок 94)

В список блока 94 записываются сведения о пунктах наблюдений на побережье и акватории, данные которых используются для оценки метеорологических условий на водоеме.

Код каждому пункту присваивается по его порядковому номеру в этом списке (графа 2) в соответствии с таблицей В.5 (приложение В). В графу 3 записывается название пункта наблюдений. Если метеопунктами служат автономные установки типа АРИВ, АРМС, пункты открытого моря (ПОМ) и др. в графе 3 указываются названия этих установок (пунктов) и присвоенные им номера на данном водоеме (например, АРИВ 1, АРМС 3, ПОМ 2 и т.п.).

В графу 10 записывается код озерного поста, по данным которого должен определяться свободный ото льда период при подготовке таблицы 2.14 Ежегодных данных о режиме и ресурсах поверхностных вод суши (ЕДС). Номер поста (графа 9) выписывается из графы 2 блока 19. При необходимости замены поста для определения этого периода новые сведения следует поместить после всех имеющихся записей в первую свободную строку списка. При этом порядковый номер метеопункта (графа 2), присвоенный ему ранее, не изменяется. В вышерасположенной строке с прежними сведениями для такого метеопункта в графах 15 - 17 следует указать дату закрытия выбранного ранее озерного поста, а в графу 18 записать цифру 7 (код выбора другого поста). Если прежний озерный пост продолжает действовать, в графах 15 - 17 записывается дата выбора другого репрезентативного поста для определения безледного периода.

Расстояние от пункта метеорологических наблюдений (берегового) до уреза воды (графа 12) записывается с точностью до трех значащих цифр, высота измерения скорости ветра над поверхностью водоема (графа 13) - с точностью до 0.1 м.

Для метеорологических пунктов в графе 14 необходимо указать координатный номер, которым они идентифицируются в системе обработки данных метеорологических наблюдений. Координатный номер метеорологической станции должен быть девятизначным. Семизначный координатный номер дополняется слева двумя нулями.

Графы 4 - 8, 11, 15 - 19 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27.

Все пункты метеорологических наблюдений должны быть зарегистрированы в блоке 19. Пример записи приведен на рисунке 3.4.

Рисунок 3.4

3.2.13 Программа наблюдений на водоемах (блок 95)

В блок записываются сведения о программе наблюдений на водоемах.

Призначная часть блока включает код блока, код и название водоема и год, на который приводятся сведения.

В графу 2 записывается название наблюдательного подразделения, в графы 3 и 4 - его номер и код.

Программа наблюдений указывается в графе 5 целым девятизначным числом, в котором наличие или отсутствие наблюдений за характеристикой (уровень воды, температура воды, температура воздуха, осадки, состояние водного объекта (СВО), ледовые явления, уровень воды по самописцу, волнение и ветер) обозначается цифрой соответственно 1 или 9.

Аналогичным образом в графе 8 целым четырехзначным числом указываются виды пунктов, на которых производятся наблюдения на акватории (гидрологическая вертикаль, термический профиль, ледовый профиль, максимально-минимальная веха).

Пример - Если программой предусмотрены наблюдения за уровнем воды, температурой воды и воздуха, СВО, ледовыми явлениями, а наблюдения за осадками, уровнем воды по самописцу, волнением и ветром не производятся, запись в графе 5 должна выглядеть следующим образом: 111911999.

В графах 6, 7, 9 и 10 даты записываются целым четырехзначным числом.

Пример - Начало действия 1 января - 0101,

окончание действия 31 декабря - 1231.

Если программа наблюдений меняется в течение года, запись производится для каждого изменения.

В январе каждого года блок со сведениями за истекший год высылается в ГГИ.

Остальные блоки паспорта сети наблюдений заполняются и высылаются в ГГИ сразу после каждого изменения.

4 Запись наблюдений на постах в береговой зоне водоемов

4.1 Общие положения

Документы для записи наблюдений в береговой зоне водоемов КГ-1МО, КГ-27М и ТГ-26МВ рассчитаны на один календарный месяц. Примеры заполнения документов приведены в приложении Г.

4.2 Титульный лист и призначная часть книжек и таблиц

На титульном листе каждого документа записываются: названия УГМС, водоема, наблюдательного подразделения, период наблюдений, фамилии ответственных лиц.

На этом же листе размещается призначная часть документов (рисунок 4.1).

Рисунок 4.1 - Призначная часть книжек и таблиц

Номер документа в графу 5 записывается по "Журналу учета входных документов", форма которого приведена в приложении Д.

В графу 6 записывается 00.

4.3 Книжка для записи гидрометеорологических наблюдений на озерном посту - КГ-1МО

4.3.1 Общие положения

В документ записываются результаты наблюдений на озерных постах за уровнем, температурой воды и воздуха, осадками, состоянием водного объекта и ледовыми явлениями, за толщиной ледяного покрова и слоя снега на льду.

Заполнение документа следует начать с записи сведений о приборах. Далее необходимо заполнить таблицу поправок к термометрам и справочную таблицу с результатами нивелирования водомерного поста. Указанные таблицы приведены в документе после блока 19.

4.3.2 Сведения о приборах (блок 19)

Блок 19 предназначен для записи сведений о приборах, используемых при выполнении наблюдений. В каждый документ записываются только те приборы, с помощью которых производятся измерения за конкретный месяц (сезон).

Код прибора записывается в соответствии с таблицей В.6 (приложение В).

В графу 3 записываются только цифры из заводского номера. Имеющиеся в составе этого номера нецифровые символы в графу 3 не записываются, а полный номер прибора указывается в графе 7.

Для приборов, не имеющих заводских номеров, заполняется только графа 2.

Дата поверки указывается для тех приборов, которые в соответствии с установленным порядком должны периодически поверяться (калиброваться). Для других приборов графы 4 и 5 не заполняются.

Результаты измерений, которые выполняются на побережье и акватории водоемов, записываются с точностью, указанной в таблице 4.1.

Таблица 4.1

Точность записи результатов измерений

Измеряемая величина	Единица измеряемой величины	Точность записи	Примечание
Уровень воды	см	1
Температура воды и воздуха	°C	0.1	При измерениях температуры воды глубоководными термометрами и микротермометрами точность записи 0.01
Осадки	мм	0.1
Толщина льда, высота снега и воды на льду	см	1
Толщина подледной шуги	см	5, 10	В зависимости от типа прибора в соответствии с таблицей В.6 (приложение В)
Глубина, горизонт измерений	м	0.1	При глубинах менее 50 м
Глубина, горизонт измерений	м	1	При глубинах 50 м и более
Парциальное давление водяного пара	гПа	0.1
Скорость ветра	м/с	0.1, 1	В зависимости от типа прибора в соответствии с таблицей В.6 (приложение В)
Прозрачность воды	м	0.1
Наибольшая разность волновых горизонтов	см	5
Направление течения	градус	5
Скорость течения	см/с	1
Направление ветра	градус	10
Направление ветра	румб	1
Направление волнения	румб	1

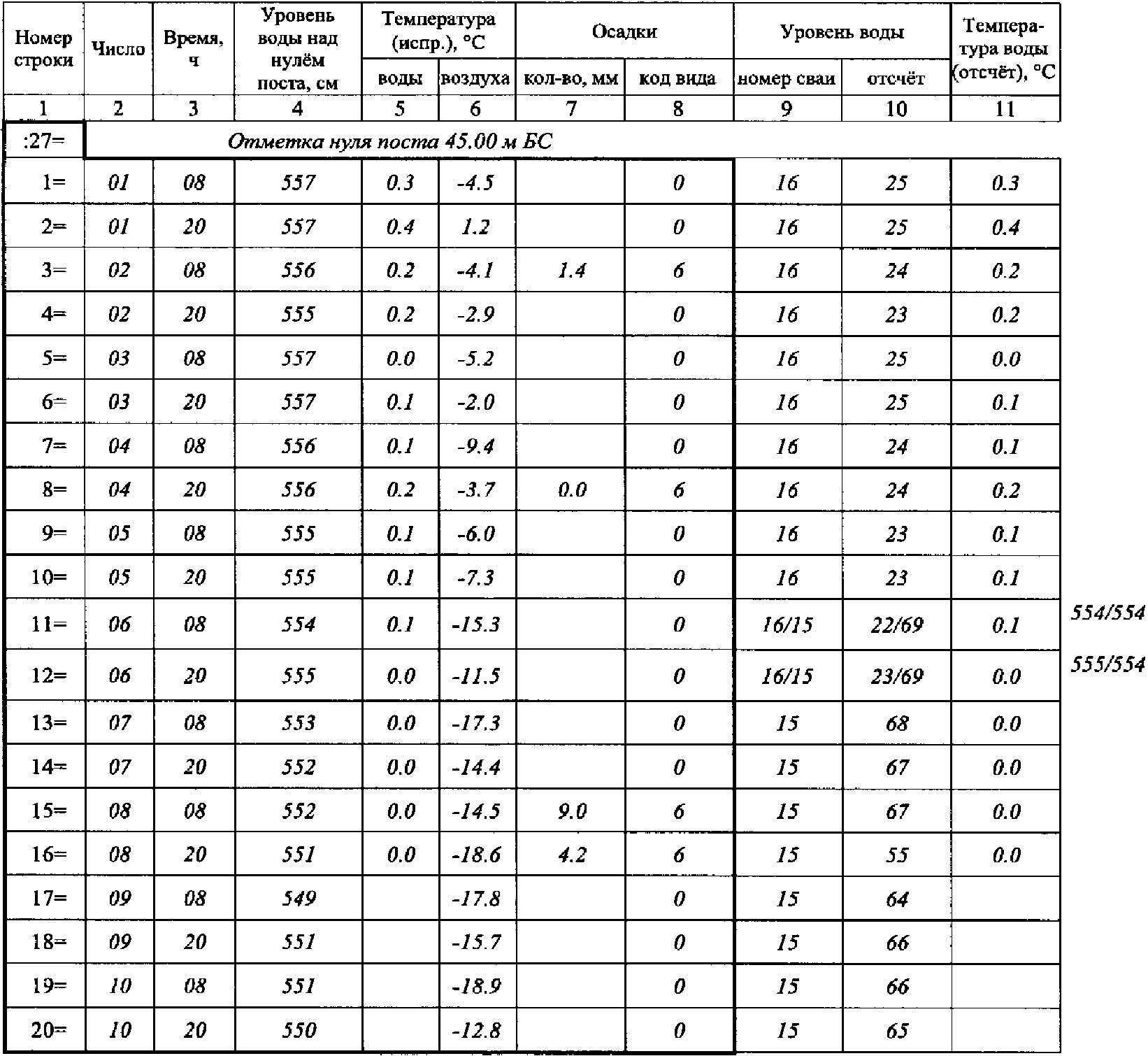

4.3.3 Срочные наблюдения (блок 27)

В этот блок записываются результаты ежедневных стандартных наблюдений на озерных постах в основные (8 и 20 ч или 7 и 19 ч) и дополнительные сроки за уровнем воды, температурой воды и воздуха, осадками и состоянием водного объекта.

Количество строк в блоке позволяет записать в него результаты 62 наблюдений. При большем количестве наблюдений для их записи следует использовать вкладыш КГ-1МО-1в, который вставляется в книжку после страницы 10.

В строке с кодом блока справа записывается отметка нуля поста с точностью до сотых долей метра.

Пример - При отметке нуля поста 75 м записывается 75.00.

В графу 9 записывается номер сваи, по которой выполнялось наблюдение, в графу 10 - отсчет по рейке. При производстве наблюдений по двум сваям одновременно (например, в случае перехода с одной сваи на другую) номера свай и отсчеты по рейкам записываются в графы 9 и 10 дробью. Уровень воды над нулем поста по обеим сваям записывается на полях книжки. Вычисленное значение уровня над нулем поста записывается в графу 4.

Если по каким-либо причинам (пересыхание, промерзание водоема, исключительный подъем уровня, разрушение водомерных устройств и т.п.) измерение уровня в срок наблюдений не производилось, графы 4, 9 и 10 за соответствующий срок не заполняются. При использовании водомерных устройств, не имеющих высотной привязки на момент отправки книжки, обработка измерений уровня и запись в графу 4 производятся в подразделении УГМС, к которому прикреплен пост, после нивелирования этих водомерных устройств.

В графу 11 записывается измеренная температура воды, в графу 5 - ее исправленное значение на основании таблицы поправок к термометрам.

В графу 6 записывается исправленное инструментальной поправкой срочное значение температуры воздуха. При измерении на посту минимальной и максимальной температуры воздуха вместо срочных (утреннего и вечернего) записываются соответственно минимальное и максимальное значения.

В графы 13 и 14 записываются средние за сутки значения уровня и температуры воды. При отсутствии наблюдений за этими элементами графы 13, 14 не заполняются.

Результаты наблюдений за осадками записываются следующим образом: в графу 7 - количество осадков с учетом принятых поправок, в графу 8 - код их вида (таблица 4.2).

Таблица 4.2

Вид осадков

Вид осадков	Код
Жидкие	2
Смешанные	4
Твердые	6
Осадков не было	0

Если количество осадков настолько мало, что измерить его невозможно, то в графу 7 следует записать 0.0, а в графе 8 указать код вида осадков. При отсутствии осадков графа 7 не заполняется, а в графу 8 записывается код 0. Если наблюдения за осадками не производились, графы 7 и 8 не заполняются.

Выводные данные за месяц по уровню и температуре воды записываются в соответствующие таблицы, расположенные после блока 27.

В графе 15 в строке, соответствующей утреннему сроку наблюдений, приводится словесное описание результатов визуальных наблюдений за ледовыми явлениями и состоянием водного объекта (СВО) и в скобках указывается код в соответствии с таблицей В.7 (приложение В). Если в течение суток состояние водного объекта значительно изменяется, то результаты наблюдений за характером развития ледовых процессов приводятся в строке, предназначенной для записи данных за вечерний срок.

При наблюдениях за СВО на двух участках, один из которых характеризует открытую часть водоема, а другой - обособленную (залив, бухта и т.п.), в графу 15 записываются данные по открытой части водоема. Эта информация служит основой для заполнения блока 43, данные которого подлежат вводу в компьютер.

Результаты наблюдений на другом участке записываются в блок 94 (вкладыш КГ-1МО-4в). Подготовка этих данных к вводу в компьютер основывается на анализе явлений, записанных в графе 4 "Состояние водного объекта".

При оценке СВО замерзающих водоемов в первую очередь необходимо фиксировать явления, позволяющие охарактеризовать основные фазы ледового режима: периоды замерзания, ледостава и вскрытия, а в безледный период - явления, значительно искажающие характер гидрологического режима. Для полной оценки состояния водоемов приводятся также дополнительные характеристики. При записи результатов наблюдений за СВО дополнительные характеристики указываются после основного явления.

В период образования и разрушения ледяного покрова необходимо оценивать общую степень покрытия видимой части акватории льдом (неподвижным и плавучим). Эти оценки производятся в баллах (от 1 до 10) в соответствии с [1]. При определении степени покрытия льдом за 100% принимается вся видимая площадь водоема, при определении сплоченности - только та часть видимой поверхности водоема, на которой распределен плавучий лед. Балл и код (888) общего покрытия видимой поверхности акватории водоема льдом, баллы и коды неподвижного и плавучего льда записываются после словесной характеристики явления.

Пример - Если в период замерзания 80% видимой поверхности водоема покрыто льдом, причем 30% видимой акватории занимает неподвижный лед - припай, а сплоченность плавучего льда (таблица 4.3), среди которого преобладает блинчатый лед, составляет 60%, запись в графе 15 должна выглядеть следующим образом:

Общая - 8 (888), припай - 3 (514), блинчатый лед - 6 (549).

Таблица 4.3

Шкала сплоченности льда

Характеристика плавучего льда	Площадь, %		Балл
Характеристика плавучего льда	льдин	воды между льдинами	Балл
Редкий	10	90	1
	20	80	2
	30	70	3
Разреженный	40	60	4
	50	50	5
	60	40	6
Сплоченный	70	30	7
	80	20	8
	90	10	9
Очень сплоченный	100	0	10

Неполный ледостав (563) отмечается, когда на видимой части акватории водоема участки с неподвижным ледяным покровом чередуются с участками чистой воды или плавучего льда. В этом случае, а также при ледяном покрове с полыньями (564) оценивается степень покрытия акватории водоема неподвижным льдом.

Код промерзания водоема (575) используется в случаях, когда удаленный от берега участок для измерения толщины льда промерз до дна, код пересыхания (660) - когда на видимой части акватории нет воды. Случаи обсыхания (777) и обмерзания (999) постовых водомерных устройств фиксируются, если они являются причиной невыполнения наблюдений за уровнем воды.

Для водохранилищ необходимо отмечать образование шуги, зажоров льда в период формирования ледяного покрова и заторов льда при его разрушении, которые могут сопровождаться подъемом уровня воды и возможным развитием зимнего наводнения. Для участков в зоне влияния работы ГЭС следует отмечать также наличие постоянной полыньи, повышенные попуски воды и вторичный ледоход из вышерасположенного водохранилища.

Необходимо фиксировать случаи искажения естественного ледового режима водоемов, в частности, когда лед взорван или взломан ледоколом или другими техническими средствами.

При явлениях, косвенно характеризующих начало, конец ледостава и состояние ледяного покрова в эти периоды, коды 666 - 671 используются только как дополнительные характеристики.

При записи сведений о весенних ледовых явлениях необходимо своевременно регистрировать ранние признаки разрушения ледяного покрова: таяние снега и появление воды на льду, потемнение льда, образование закраин, промоин, полыней, небольших разводий и других явлений (537 - 541, 563).

При подвижке льда (543), искусственном разрушении льда (576), наличии заторов (530 - 532), зажоров (534 - 536) необходимо одновременно приводить явление, которое характеризует фазу ледового режима (сохранился ледостав или произошло вскрытие).

Примеры

1 Подвижка льда (543), ледостав (565)

2 Лед взломан ледоколом (576), ледостав (565).

Лед тает на месте - одна из характеристик процесса таяния. Код этого явления (545) должен использоваться вместе с кодом основного явления.

При этом следует оценивать в баллах количество неподвижного льда.

Примеры

Если весной при ледоставе отсутствуют видимые признаки разрушения льда, запись о СВО может быть следующая:

1 Ледостав (565), лед тает на месте - 10 (545)

2 Ледостав (565), закраины (539), лед тает на месте - 8 (545).

Необходимо учитывать, что код 565 используется только при наличии сплошного ледостава.

Для малых водоемов, если лед тает на месте и количество неподвижного льда составляет менее 6 баллов, ледовые явления можно квалифицировать как остаточный заберег или плавучий лед.

Дата, после которой произошли значительные изменения в СВО: образовались обширные разводья, начался ледоход (дрейф льда), появились различные формы плавучего льда, считается датой окончания ледостава.

После вскрытия в качестве основных следует указывать такие явления как ледоход или дрейф льда (516, 517), остаточные забереги (546), а также формы (548 - 551) и характер плавучих льдов (553, 554).

Примеры

1 Общая - 7 (888), забереги остаточные (546), ледяные поля - 6 (550), лед прижимает (554)

2 Подвижка льда (543), разводья (544), битый лед - 8 (548)

3 Ледоход - 3 (516).

В безледный период важно отмечать сели (656), сгоны (658), нагоны (659), сильное волнение (663), а также хозяйственные мероприятия, влияющие на режим (677 - 691). Код явления "чисто" (600) записывается при отсутствии на водоеме всех других явлений.

Если образовалась коса (осередок, остров), соответствующий код следует записывать один раз в период образования.

В дополнение к наблюдениям за ледовыми явлениями и СВО необходимо производить картирование ледовой обстановки на видимой части акватории водоема. Картирование производится на специальном бланке. На карту наносятся: кромка неподвижного льда, граница плавающих льдов, положение больших пространств чистой воды, разводий, полыней, трещин. Указываются также формы ледяных образований, отмечается степень покрытия водоема плавучим льдом.

Правила подготовки бланков изложены в [1]. Картограммы должны подшиваться к разделу книжки "Записи наблюдателя".

4.3.4 Состояние водного объекта в открытой части водоема (блок 43)

По окончании месяца производится анализ результатов визуальных наблюдений, записанных в графе 15 блока 27 и вкладыше КГ-1МО-1в. На основании проведенного анализа заполняется блок 43, в котором сведения о наличии и продолжительности ледовых явлений обобщаются с учетом всех исходных материалов. Коды явлений указываются в дни их начала и при изменениях обстановки (появления или прекращения какого-либо явления). Если одновременно зафиксировано более четырех явлений, необходимо записать четыре наиболее существенных и характерных из них.

Для весеннего и осеннего периодов необходимо также анализировать ход изменения толщины льда (блоки 51 и 78). Если при измерении толщины льда зафиксирована вода на льду или шуга подо льдом, это явление должно быть отмечено наблюдателем и в блоке 27 на ту же дату.

При заполнении блока 43 необходимо соблюдать следующие правила.

При явлении "чисто" заполняются только графы 2 - 4.

Если в течение всего месяца в СВО не происходило никаких изменений, заполняется только первая строка (на первое число месяца).

При отсутствии наблюдений за СВО в течение месяца в первой строке заполняются только графы 2 и 3, в которых указываются дата (первое число) и утренний срок (8 ч). Если наблюдения за СВО производились не с начала месяца, первая строка заполняется таким же образом. Результаты наблюдений в этом случае записываются, начиная со второй строки.

При перерыве или браке наблюдений за СВО в соответствующую строку записываются дата и время начала перерыва. Остальные графы в этой строке не заполняются. Результаты возобновленных наблюдений записываются, начиная со следующей строки.

В периоды до замерзания и после вскрытия, когда на крупных водоемах выполняются наблюдения за степенью покрытия водоема льдом (подвижным и неподвижным), в графу 5 записывается балл общего покрытия, в графу 4 - специальный код 888, в графах 6 и 7 указываются соответственно код и балл покрытия неподвижным льдом. Графы 8 - 11 предназначены для записи кодов и степени покрытия плавучим льдом. Если на акватории наблюдается несколько форм плавучего льда, в графы 8 - 11 записываются сведения только о двух преобладающих. Для ледовых явлений (ледяных образований), не оцениваемых в баллах, графы 5, 7, 9, 11 не заполняются.

В периоды замерзания и вскрытия, при неустойчивом ледоставе и в других случаях, когда ледовая обстановка характеризуется несколькими показателями, в блок 43 записываются коды из графы 15 блока 27 за каждые сутки. Если в какие-либо сутки в связи с резко меняющейся ледовой обстановкой наряду с основным утренним сроком проводились визуальные наблюдения в другие сроки, эти данные также записываются.

В блок 43 записываются данные только о сильном волнении (663). Сведения о волнении слабом (661) и умеренном (662) не указываются.

4.3.5 Состояние водного объекта на обособленном участке (блок 94)

Блок заполняется аналогично блоку 43.

4.3.6 Анализ данных о ледовых явлениях и состоянии водного объекта

Специалисты подразделений УГМС должны проанализировать записи наблюдателя о СВО на предмет соблюдения хронологии в фазовых состояниях ледяного покрова и правильности использования кодов для обозначения явлений в графе 15 блока 27 и в блоке 43 (94).

Следует провести сравнительную оценку с данными других пунктов наблюдений. Для облегчения анализа данных наблюдателя целесообразно строить совмещенный хронологический график развития ледовых явлений на всех постах водоема. На этот график, который ежемесячно дополняется по мере поступления книжек с постов, наносится также ход температуры воздуха.

Кроме того, должны быть учтены результаты специализированных обследований (ледово-термических, гидрографических и др.) по всей акватории водоема или его части, выполняемых подразделениями УГМС. В частности, при выявлении данных о СВО, которые не были замечены в срок наблюдений, они должны включаться в состав исправленных данных к книжке КГ-1МО.

Необходимые корректировки отмечаются на полях книжки за соответствующие даты, записи наблюдателя не зачеркиваются. Примечания о том, на каком основании внесены исправления, оформляются на отдельных листах и подшиваются к книжке наблюдений.

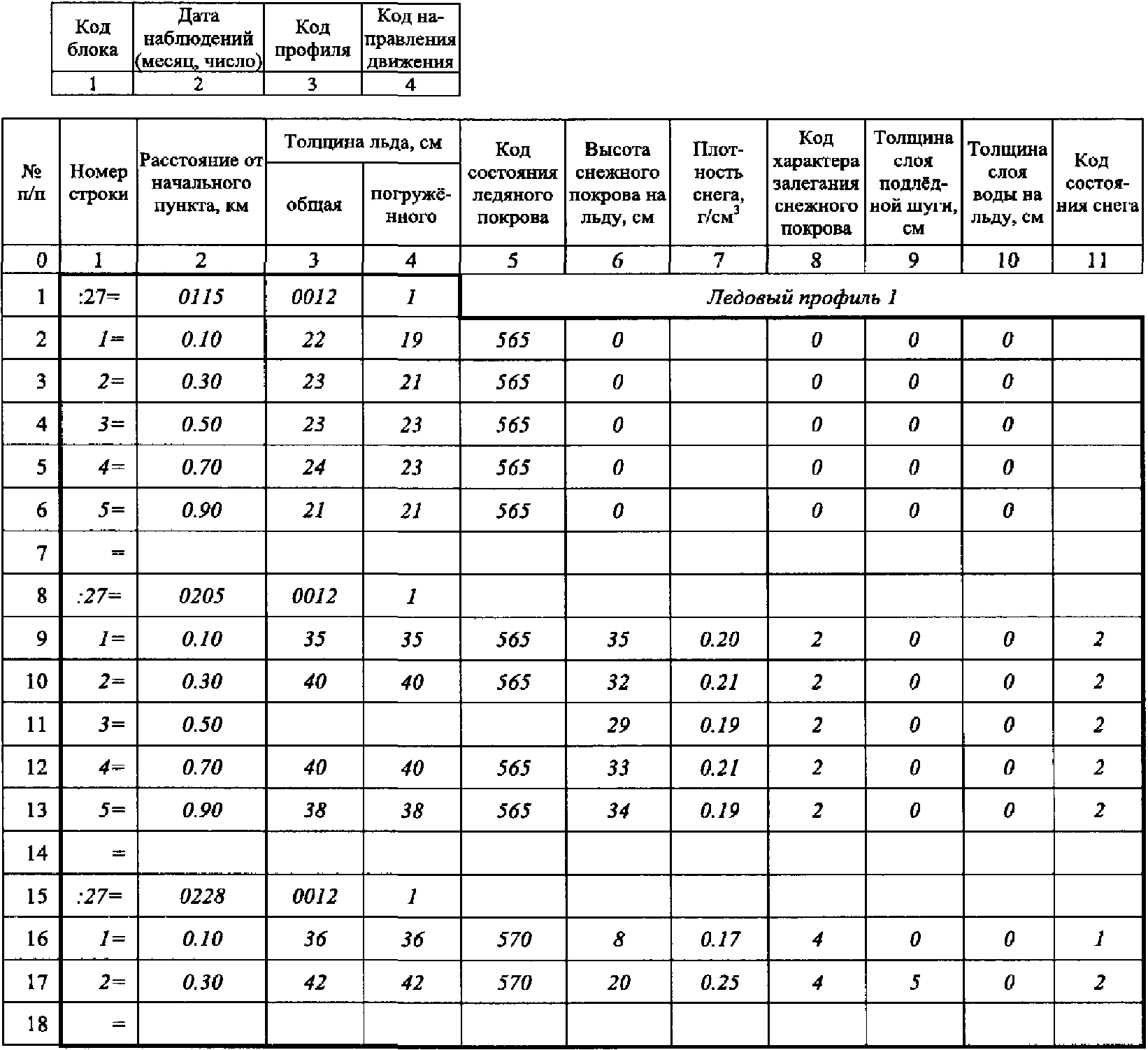

4.3.7 Толщина льда и высота снега на льду на прибрежном участке (блок 51)

В этот блок записываются результаты измерений толщины льда, высоты и плотности снега на льду, толщины слоя шуги и слоя воды на льду, а также сведения о состоянии поверхности ледяного покрова и характере залегания снежного покрова.

Для записи результатов одного наблюдения предназначены четыре строки.

В графы 3 - 6 первых трех строк записываются данные измерений, в четвертую (выводную) строку - среднее значение.

Значение плотности снега d, г/см³, (графа 6) вычисляется делением веса пробы на ее объем. Каждому делению m линейки весов соответствует 5 г. Объем пробы снега равен произведению площади поперечного сечения цилиндра снегомера (50 см²) на высоту взятой пробы h, см.

. (1)

При высоте снежного покрова, превышающего высоту цилиндра, вес столба снега определяется в несколько приемов i и вычисление плотности производится по суммам всех отсчетов по формуле

. (2)

Результат вычисления плотности снега округляется до сотых долей.

Графы 7 и 8 заполняются в выводной строке.

Графы 9, 10 и 11 первых трех строк предназначены для краткого словесного описания поверхности ледяного покрова и характера залегания снежного покрова. При наличии ярусного льда в графу 9 следует записать колонкой цифр толщину каждого слоя льда и толщину водно-воздушных прослоек и условными обозначениями указать вид слоя: л - лед, в - вода, вз - воздух.

Заполнять выводную строку необходимо с учетом следующих требований.

Значения общей толщины льда, толщины погруженного льда, высоты снега на льду, толщины слоя воды на льду записываются с округлением до 1 см. Если толщина льда или высота снега меньше 0.5 см, в соответствующую графу пишется "0" (нуль), при толщине льда или высоте снега от 0.5 до 1 см - записывается "1".

В случаях отсутствия подо льдом шуги в графу 7 записывается "0". Если толщина слоя шуги 5 см и менее, в графу 7 записывается "5".

При отсутствии воды на льду в графу 8 записывается "0", при толщине слоя воды 1 см и меньше в эту графу записывается "1".

В случае отсутствия снежного покрова в графы 5, 10 и 11 записывается "0". Графа 6 при этом, а также при высоте снежного покрова до 5 см не заполняется (при малой высоте снежного покрова определение плотности снега не производится).

В графу 9 записывается код состояния ледяного покрова (565 - 567, 569 - 573) в соответствии с таблицей В.7 (приложение В), в графу 10 - код характера залегания снежного покрова (таблица 4.4), в графу 11 - код состояния снега (таблица 4.5).

Если отмечен нависший лед, в графу 4 записывается "0", а в графу 9 - код 572.

Таблица 4.4

Характер залегания снежного покрова

Снежный покров	Код
РАВНОМЕРНЫЙ (снежный покров без сугробов и оголенных мест или с небольшими оголенными местами)	2
УМЕРЕННО НЕРАВНОМЕРНЫЙ (снежный покров с застругами, сугробами без оголенных мест или с оголенными местами)	4
ОЧЕНЬ НЕРАВНОМЕРНЫЙ (снежный покров с большими застругами и сугробами, иногда закрывающими торосы)	6
ОТСУТСТВИЕ (снег отсутствует или лежит местами, занимая не более 10% видимой поверхности ледяного покрова)	0

Таблица 4.5

Состояние снега

Характеристика	Код
Снег отсутствует	0
Свежевыпавший снег	1
Снег рассыпчатый (зернистый)	2
Плотный снег	3
Влажный снег	4
Снег, насыщенный водой	5

Состояние снежного покрова характеризуется высотой его залегания и плотностью. Нарастание снежного покрова и изменение его плотности происходит постепенно. Наименьшей плотностью обладает свежевыпавший снег. С течением времени снег уплотняется. Снег, насыщенный водой, может иметь плотность более 0.70 г/см³.

4.3.8 Толщина льда и высота снега на льду на удаленном от берега участке (блок 78)

Блок заполняется аналогично блоку 51.

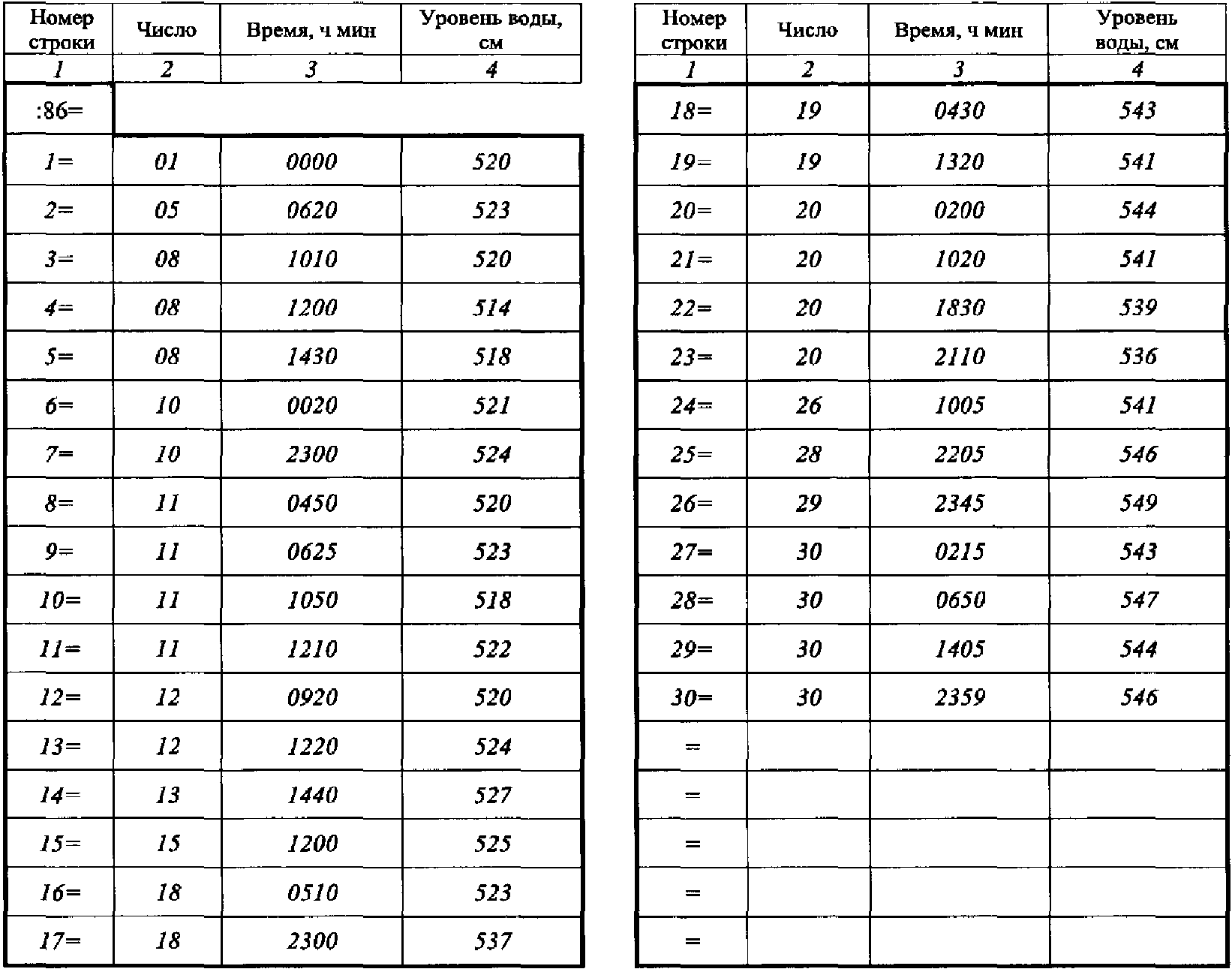

4.3.9 Уровни воды в характерных точках (блок 86)

В этот блок (вкладыш КГ-1МО-2в) записываются результаты обработки лент самописца уровня по характерным (переломным) точкам [3]. Снятые с ленты значения уровня записываются в хронологическом порядке, время записывается с точностью до 5 мин.

Для первого числа месяца, или первых суток месяца, с которых начинается запись, обязательно приводится уровень на 0 ч, а для последних суток месяца - на 23 ч 59 мин. Для остальных суток месяца уровень на 0 ч, а также за все сутки месяца уровни на 8 и 20 ч приводятся только в том случае, если они приходятся на переломные точки.

В случае обрыва записи на ленте обязательно указывается число, время и уровень на момент обрыва. В следующих двух строках указываются: в первой - только число и время (первый полный час после обрыва), во второй - число, фактическое время возобновления записи и уровень в этот момент.

Пример - Запись на ленте самописца обрывается 4 числа в 15 ч 22 мин на уровне 562 см, а возобновляется 29 числа в 20 ч на уровне 598 см. Запись должна выглядеть следующим образом:

*9 = 04,*	*1520,*	*562*
*10 = 04,*	*1600,*
*11 = 29,*	*2000,*	*598.*

4.3.10 Ежечасные уровни воды (блок 92)

В этот блок (вкладыш КГ-1МО-3в) записываются результаты обработки лент самописца уровня со снятием ежечасных значений [1]. Блок содержит 31 пронумерованную строку (по числу суток в месяце). Каждая из этих строк разделена на две части и предназначена для записи уровня за одни сутки. Заполнение строк производится следующим образом.

Ежечасные значения уровня за первую половину суток (от 0 до 11 ч) записываются в верхнюю часть строки в графы 3 - 14, за вторую половину суток (от 12 до 23 ч) - в нижнюю часть строки в графы 15 - 26. Высший и низший уровни за сутки выбираются из всех имеющихся измерений и записываются в нижнюю часть строки в графы 27 и 28.

Дата (число месяца) записывается в графу 2. Если самописец действовал не с начала месяца, то в графу 2 первой строки записывается дата начала действия.

В случаях продолжительных перерывов в записи, когда в течение одних или нескольких полных суток самописец не работал, эти сутки не учитываются, а строки заполняются и нумеруются подряд без пропусков.

При перерывах в записи длительностью менее суток, когда уровень за отдельные часы не восстановлен, графы, соответствующие этим часам, не заполняются.

В те сутки, когда часы переводят на летнее (зимнее) время, на отрезке от 2 до 8 часов значения уровня снимаются с ленты с шагом 50 мин (1 ч 10 мин).

В тех случаях, когда около шлюзовых камер, в портах, в нижних бьефах ГЭС за счет неправильной установки самописцев фиксируются короткопериодные (меньше 10 мин) колебания уровня, вызванные неравномерной работой гидроагрегатов, сработкой и наполнением шлюзовых камер и т.д., значения уровня воды снимаются только со сглаженной кривой независимо от способа обработки ленты.

4.3.11 Уровни воды по меткам высоких (низких) вод (блок 35)

Блок предназначен для записи меток высоких (низких) вод, не зарегистрированных стационарным водомерным устройством.

В графы 2 - 4 первой строки наблюдателем записывается дата (год, месяц и число), в графу 5 - время (час) наступления исключительно высокого (низкого) стояния уровня. Если это время неизвестно, графа 5 не заполняется. Ниже блока приводится словесное описание катастрофического подъема (спада) уровня, произведенных разрушениях и причиненных убытках.

Вторая строка заполняется специалистами соответствующего подразделения УГМС по результатам нивелирования исключительного подъема (спада) уровня. В графы 2 - 4 записывается дата нивелирования, а в графу 6 записывается абсолютная отметка исключительно высокого (низкого) уровня, полученная по результатам нивелирования. Значение отметки указывается в той системе высот, в которой указан нуль поста. Уровень воды в сантиметрах над нулем поста, вычисленный как разность между отметкой уровня и отметкой нуля поста, записывается в графу 7.

4.4 Таблица поправок к уровню воды - ТГ-1МО

В практике работ подразделений озерной сети возникают ситуации, при которых необходимо исправить направленные ранее на обработку данные об уровне воды по какому-либо посту. Чаще всего это связано с изменением приводки рейки (сваи), а также с изменением отметки нуля поста. В таких случаях заполняется таблица поправок к уровню воды ТГ-1МО.

Поправки к уровню воды производятся за непрерывный период в пределах календарного года. Год, за который вводятся поправки к уровню, записывается в графу 4 призначной части документа. В графе 5 указывается регистрационный номер документа из журнала учета входных документов (см. приложение Д).

В графах 2 и 3 приводятся коды водоема и поста, в данные которого вводятся поправки.

Информационная часть документа представлена одним блоком 19.

В первой строке блока указываются дата (месяц, число) и время (час) начала периода, за который исправляется уровень воды, и значение поправки (положительное или отрицательное) на этот момент. В последующие строки эти параметры записываются в хронологической последовательности до момента окончания периода введения поправок.

Значение поправки в определенный момент времени определяется как разность нового (исправленного) и прежнего уровня над нулем поста.

Если величина поправки постоянна, заполняются только две строки: в первой указываются дата и время начала периода введения поправки, а во второй - дата и время его окончания. В графе "Поправка" в обеих строках записывается значение вводимой поправки.

При необходимости ввести поправки в данные за несколько промежутков времени, таблица заполняется для периода, охватывающего все эти промежутки. При этом значения поправок должны быть равными нулю в те промежутки времени, для которых уровень не исправляется.

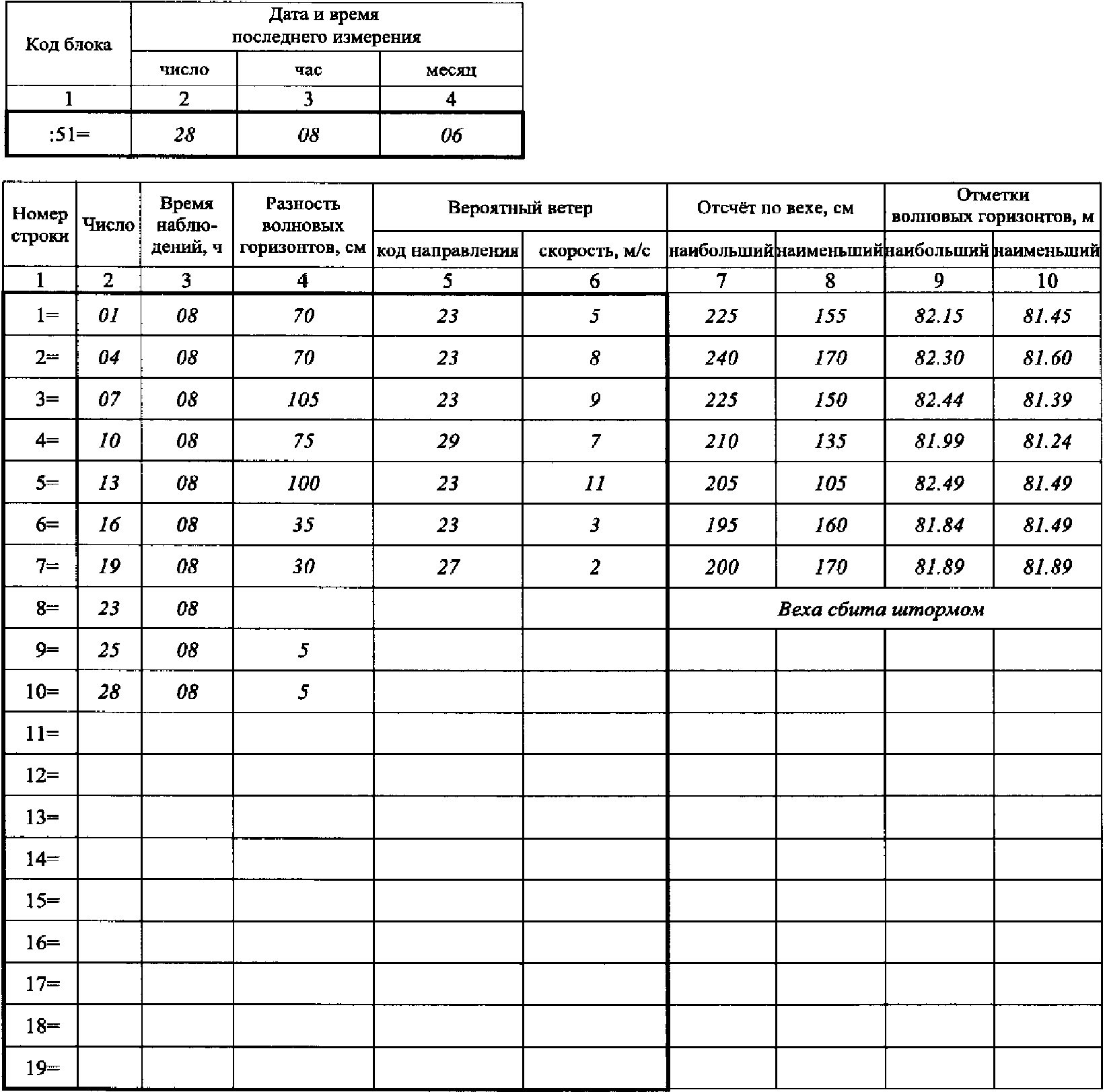

4.5 Книжка для записи наблюдений за высотой и периодом волн - КГ-27М

4.5.1 Общие положения

В документ записываются результаты наблюдений за волнением на прибрежных волномерных пунктах и плавучих станциях. Наблюдения на волномерных пунктах начинаются после очищения водоема ото льда и заканчиваются перед началом ледостава.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

При описании пункта наблюдений, которое приводится после блока 19, необходимо отразить условия измерений (место наблюдений, наличие вспомогательных установок и оборудования и т.п.), характер береговой линии и изменения глубин в прибрежной зоне. Целесообразно привести схему расположения волномерных установок.

4.5.2 Отметки нуля основной волномерной вехи (блок 27)

В блок записываются результаты определения отметок нуля и местоположения волномерной вехи (буя), установленной на волномерном пункте.

Определение местоположения и отметок нуля волномерных вех производится при первоначальной установке и затем ежемесячно (как правило, в первую пятидневку), после каждого сильного шторма, а также при перестановке или подтягивании (опускании) вех. В каждом случае перестановки или подтягивания заполняются две строки. В первой строке записываются результаты определения местоположения и нуля вехи до перестановки или подтягивания, во второй (за этот же день) - после перестановки или подтягивания.

В графу 4 записывается отметка уровня воды в метрах, в графу 5 - глубина воды у вехи (буя).

В графе 6 приводится расстояние до вехи (буя) от постоянного начала или от берега в метрах, в графе 7 - направление (в градусах) на веху (буй), определяемое с помощью угломерного инструмента. Если для проверки устойчивости вехи используется не угломерный инструмент, а разбитые на берегу створы, графа 7 не заполняется.

В графу 8 записывается отметка нуля вехи, получаемая как разность между отметкой уровня на посту и отсчетом по вехе (графа 9).

Если вместо волномерной вехи используется буй, а измерения выполняются с помощью перспектометра, в графу 8 записывается отсчет по шкале высот, сделанный во время проверки местоположения буя.

Сведения об изменениях местоположения вехи (ее смещении, установке на прежнее место, подтягивании или опускании и пр.) или о том, что веха сбита записываются в графу 11, а в графе 10 указывается код изменений в соответствии с таблицей 4.6. В случае, когда веха сбита, заполняются только графы 2, 3 и 10.

Таблица 4.6

Сведения об изменениях местоположения вехи

Изменение местоположения вехи	Код
Смещена	1
Установлена на прежнем месте	3
Переставлена на новое место	5
Сбита (сорвана штормом)	7
Подтянута (опущена)	9
Без изменения	0

4.5.3 Отметки нуля максимально-минимальной вехи (блок 35)

В блок записываются результаты определения отметок нуля и местоположения максимально-минимальной вехи (буя), установленной на волномерном пункте.

Структура блока аналогична блоку 27.

Применительно к максимально-минимальным вехам заводского изготовления, на которых нуль вехи не определяется, графа 8 оставляется незаполненной.

Если максимально-минимальная веха установлена на одной опоре с волномерной (совмещенные вехи), блоки 27 и 35 заполняются идентичными записями.

4.5.4 Срочные наблюдения по основной вехе (блок 43)

В блок записываются результаты ежедневных наблюдений на волномерном пункте в основные и дополнительные сроки за высотой и периодом волн по основной волномерной вехе. Запись ведется в хронологической последовательности (для каждого срока одна строка).

В призначной части блока записывается отметка нуля поста (графа 2) с точностью до сотых долей метра, код системы высот (графа 3) указывается в соответствии с таблицей 3.2.

Непосредственно в полевых условиях заполняются графы 2, 3, 10 - 23, а также графы 7 и 8, если наблюдения за ветром производились по флюгеру (или самописцу ветра).

Результаты обработки измерений (по волномерной вехе или бую, по анемометру) записываются в графы 4 - 8.

В графу 4 записывается код направления распространения волнения (определяется по 8 румбам) в соответствии с таблицей 4.7. При отсутствии волнения (штиль) в графу 4 записывается 00.

Таблица 4.7

Коды направления ветра и направления распространения волн

Румб	Код направления
Штиль	00
С	36
ССВ	02
СВ	05
ВСВ	07
В	09
ВЮВ	11
ЮВ	14
ЮЮВ	16
Ю	18
ЮЮЗ	20
ЮЗ	23
ЗЮЗ	25
З	27
ЗСЗ	29
СЗ	32
ССЗ	34
Переменное	99

При отсутствии волнения и при высоте волн 20 см и меньше графа 5 не заполняется, а в графу 6 записываются коды 0 и 5 соответственно.

Направление ветра определяется по 16 или 36 румбам в зависимости от используемого прибора. При наблюдениях по флюгеру код направления ветра (графа 7) записывается в соответствии с таблицей 4.7, при использовании самописца - в соответствии с таблицей В.8 (приложение В).

При отсутствии ветра (штиль) в графу 8 записывается 0, если измерения производятся по флюгеру, и 0.0 - если по анемометру.

Уровень воды над нулем поста записывается в графу 9.

Визуальные наблюдения за волнением записываются в графы 10 и 11 в соответствии с таблицами В.9 и В.10 (приложение В). В графу 12 записывается код типа волнения в соответствии с таблицей 4.8.

Таблица 4.8

Характеристики волнения

Тип волнения	Код
Ветровое	1
Зыбь (затухающее)	3
Мертвая зыбь	5
Смешанное	7

В этот же блок записываются наблюдения по сокращенной программе, которые производятся весной после очищения водоема ото льда до установки волномерных вех и осенью после их снятия перед ледоставом. При таких наблюдениях не определяется наибольшая разность волновых горизонтов и не заполняется графа 6.

4.5.5 Наблюдения по максимально-минимальной вехе (блок 51)

В блок записываются результаты наблюдений по максимально-минимальной вехе на прибрежном волномерном пункте.

В призначной части блока записываются дата (месяц, число) и время (час) последнего измерения по вехе. Месяц, число месяца и час должны быть записаны двузначными числами. Если наблюдения начались в текущем месяце, то в призначной части записывается дата установки вехи.

Информационная часть блока заполняется за текущий месяц.

Отсчеты по вехе и отметки волновых горизонтов записываются в графы 7 - 10. Разность волновых горизонтов записывается в графу 4. Если высота волны 20 см и меньше в графу 4 записывается цифра 5, графы 5 и 6 не заполняются.

Сведения о вероятном ветре, вызвавшем наибольшее волнение (графы 5 и 6), записываются наблюдателем непосредственно при измерениях по вехе, если на волномерном пункте проводятся систематические наблюдения за ветром. В других случаях эти графы заполняются специалистом соответствующего подразделения УГМС по результатам анализа общей ветровой обстановки.

Код направления ветра записывается в соответствии с таблицей 4.7.

Если веха сбита или ее унесло штормом в день, когда должно проводиться очередное измерение, обязательно делается запись даты и времени, графы 4 - 6 не заполняются, а в графах 7 - 10 указывается причина отсутствия отсчета по вехе.

5 Запись наблюдений в открытой части водоемов

5.1 Общие положения

Документы для записи гидрологических наблюдений в открытой части водоемов КГ-26М, КГ-29М, КГ-28М, КГ-26МА, ТГ-26МС, ТГ-27М заполняются в хронологической последовательности в рамках одного календарного года. Примеры заполнения документов приведены в приложении Г.

5.2 Книжка для записи наблюдений на гидрологических вертикалях - КГ-26М

5.2.1 Общие положения

В документ записываются результаты гидрометеорологических наблюдений на рейдовых вертикалях и вертикалях гидрологических разрезов, наблюдения на суточных станциях, а также плавучих станциях в сроки измерения температуры воды на глубинах. Результаты наблюдений на всех горизонтах одной гидрологической вертикали должны быть в одном документе. В один документ могут быть записаны результаты наблюдений на нескольких вертикалях, расположенных на данном водоеме.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

5.2.2 Метеорологические и визуальные гидрологические наблюдения (блок 35)

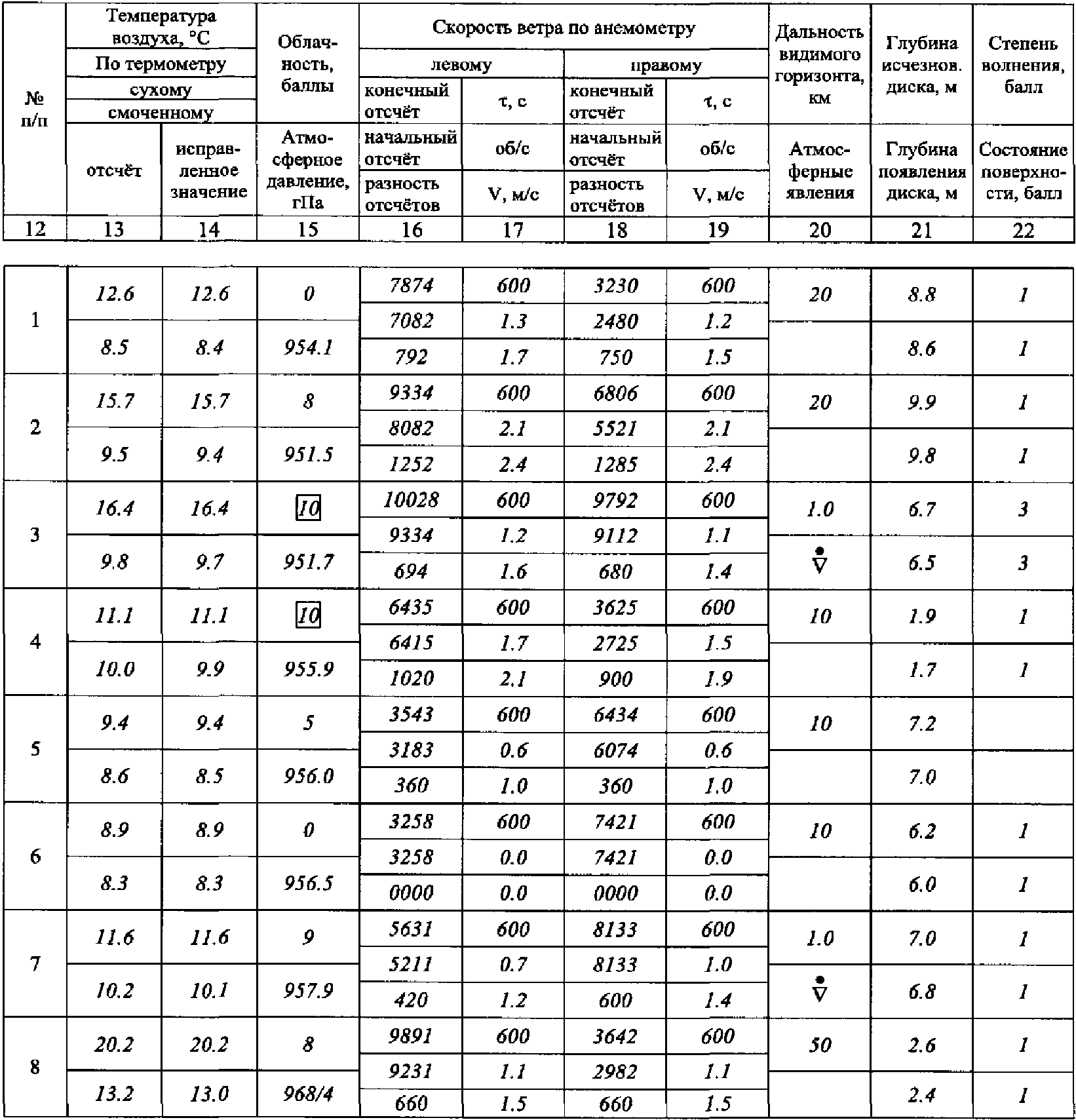

В блок записываются результаты измерения метеорологических элементов (ветер, температура и влажность воздуха), визуальных наблюдений за облачностью, атмосферными явлениями, волнением, прозрачностью и цветом воды.

В полевых условиях заполняются графы 2 - 4, 10 - 22. Время производства наблюдений за метеорологическими элементами (графа 3) указывается с точностью до 1 мин. Код вертикали (графа 4) записывается в соответствии с таблицей В.5 (приложение В), код цвета воды (графа 10) - в соответствии с таблицей В.4 (приложение В). Если цвет воды не может быть определен по шкале цветов, следует указать код 23 ("другой"). Для облачности (верхняя часть графы 15) записывается общий балл по 10-балльной шкале [4]. Дальность видимого горизонта (верхняя часть графы 20) определяется в соответствии с таблицей 4.9. Атмосферные явления (нижняя часть графы 20) записываются условными знаками в соответствии с таблицей В.11 (приложение В). Визуальные наблюдения за волнением записываются в графу 22 в соответствии с таблицами В.9 и В.10 (приложение В). Если направление распространения волнения не совпадает с направлением ветра, код направления волнения (таблица 4.7) записывается на полях рядом с графой 22.

Таблица 4.9

Определение дальности видимого горизонта

в зависимости от высоты наблюдений

Высота наблюдений, м	1.5	2.0	2.5	3.0	3.5	4.0	5.0	6.0	7.0	8.0
Дальность видимого горизонта, км	4.7	5.4	6.1	6.7	7.2	7.7	8.6	9.4	10.2	10.9
Высота наблюдений, м	9.0	10.0	12.0	14.0	16.0	18.0	20.0	25.0	30.0	50.0
Дальность видимого горизонта, км	11.6	12.2	13.3	14.4	15.4	16.3	17.2	19.2	21.1	27.2
Примечание - Вычислена по формуле , где D - дальность видимого горизонта, км; H - высота наблюдений, м (высота пункта над средним уровнем водоема плюс превышение глаза наблюдателя среднего роста над площадкой для наблюдений, принимаемое равным 1.5 м).

Результаты обработки записываются в графы 5 - 9. В графу 5 переносится исправленное инструментальной поправкой значение температуры воздуха, в графу 6 - значение парциального давления (упругости) водяного пара, вычисленное с учетом поправки при измерениях аспирационным психрометром, с точностью до 0.1 гПа.

Код направления ветра (графа 7) записывается в соответствии с таблицей 4.7. При переменном направлении ветра (или невозможности его определения) записывается код 99.

В графу 8 записывается принятая скорость ветра. Если скорость ветра определяется по анемометру двумя приборами, записывается среднее из значений, полученных по левому и правому приборам. Когда скорость ветра определяется одним прибором, записывается скорость, вычисленная или непосредственно отсчитанная по шкале этого прибора. При штиле в графы 8 и 7 соответственно записываются 0.0 и 00.

В графу 9 записывается прозрачность воды (глубина видимости) - среднее значение между глубиной исчезновения и глубиной появления белого диска, погруженного в воду. Если белый диск остается видимым до дна, в эту графу записывается глубина вертикали.

При продолжительности работ свыше 40 мин на рейдовой вертикали или вертикали разреза производятся повторные метеорологические наблюдения, результаты которых помещаются в следующую строку после первого наблюдения.

5.2.3 Температура воды на различных горизонтах (блок 43)

В блок записываются результаты измерения температуры воды в поверхностном слое и на различных горизонтах.

Состав призначной части блока указан в верхней части головки таблицы.

Для каждой вертикали призначная часть включает дату (месяц и число) наблюдений, код и глубину вертикали. Справа от призначной части указывается номер вертикали.

Глубина вертикали (графа 4) записывается с точностью до десятых долей метра.

Пример - При глубине вертикали 5.6 м записывается 5.6, при глубине 125 м - 125.0.

Для каждой вертикали в информационной части нумерация строк начинается с 1.

При записи результатов измерений необходимо следить, чтобы отсчеты по термометрам и результаты их обработки записывались в той же строке, что и горизонт наблюдений.

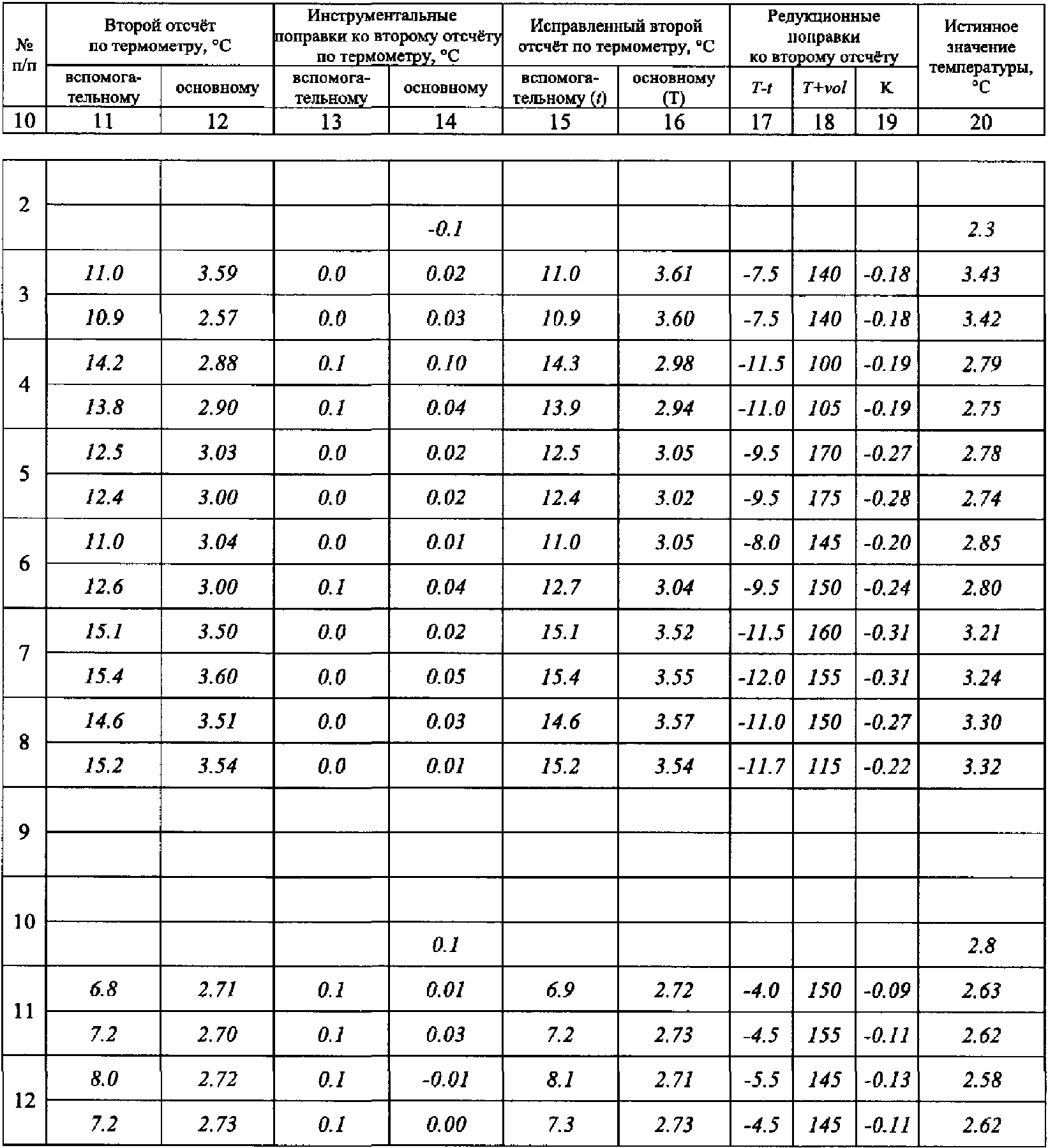

В графы 6 - 20 записываются результаты наблюдений за температурой воды на основных (стандартных) горизонтах. При необходимости назначаются дополнительные горизонты для освещения слоя температурного скачка [1].

Второй отсчет (графы 11, 12) считается окончательным и принимается для последующей обработки. Инструментальные и редукционные поправки вводятся ко второму отсчету.

В графу 3 записывается температура воды, принятая по результатам первичной обработки (графа 20). Время измерений в часах и минутах (графа 4) записывается для каждого горизонта, в том числе, когда работа выполнялась сериями термометров на разных горизонтах одновременно.

5.2.4 Температура воды на суточных станциях (блок 78)

В блок записываются данные серии измерений на суточной станции. Структура блока 78 аналогична блоку 43. Если данные не помещаются на одном листе, используются дополнительные листы. Призначная часть блока заполняется для каждой серии измерений.

5.2.5 Толщина льда и высота снега на льду (блок 51)

В блок записываются сведения о ледяном и снежном покрове, полученные по измерениям на гидрологических вертикалях в зимний период.

Результаты измерений записываются в графы 4, 5, 7, 10, 11, 14, 15. В графе 16 приводится словесное описание поверхности ледяного покрова и характера залегания снежного покрова в пункте наблюдений.

В графе 6 указывается код состояния ледяного покрова в соответствии с таблицей В.7 (приложение В), в графе 8 - вычисленная плотность снега, в графе 9 - код характера залегания снежного покрова на льду (таблица 4.4), в графе 12 - код состояния снега (таблица 4.5).

Данные об общей толщине льда, толщине погруженного льда, высоте и плотности снега на льду, толщине слоя шуги подо льдом и слоя воды на льду записываются по правилам, изложенным для аналогичных элементов блока 51 КГ-1МО.

5.3 Книжка для записи наблюдений на термических профилях - КГ-29М

5.3.1 Общие положения

В документ записываются результаты измерения температуры воды в поверхностном слое на термических профилях.

В один документ могут быть записаны результаты наблюдений на нескольких профилях одного водоема.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

Сведения о местоположении термических профилей приводятся в соответствующей таблице ниже блока 19.

5.3.2 Результаты наблюдений (блок 27)

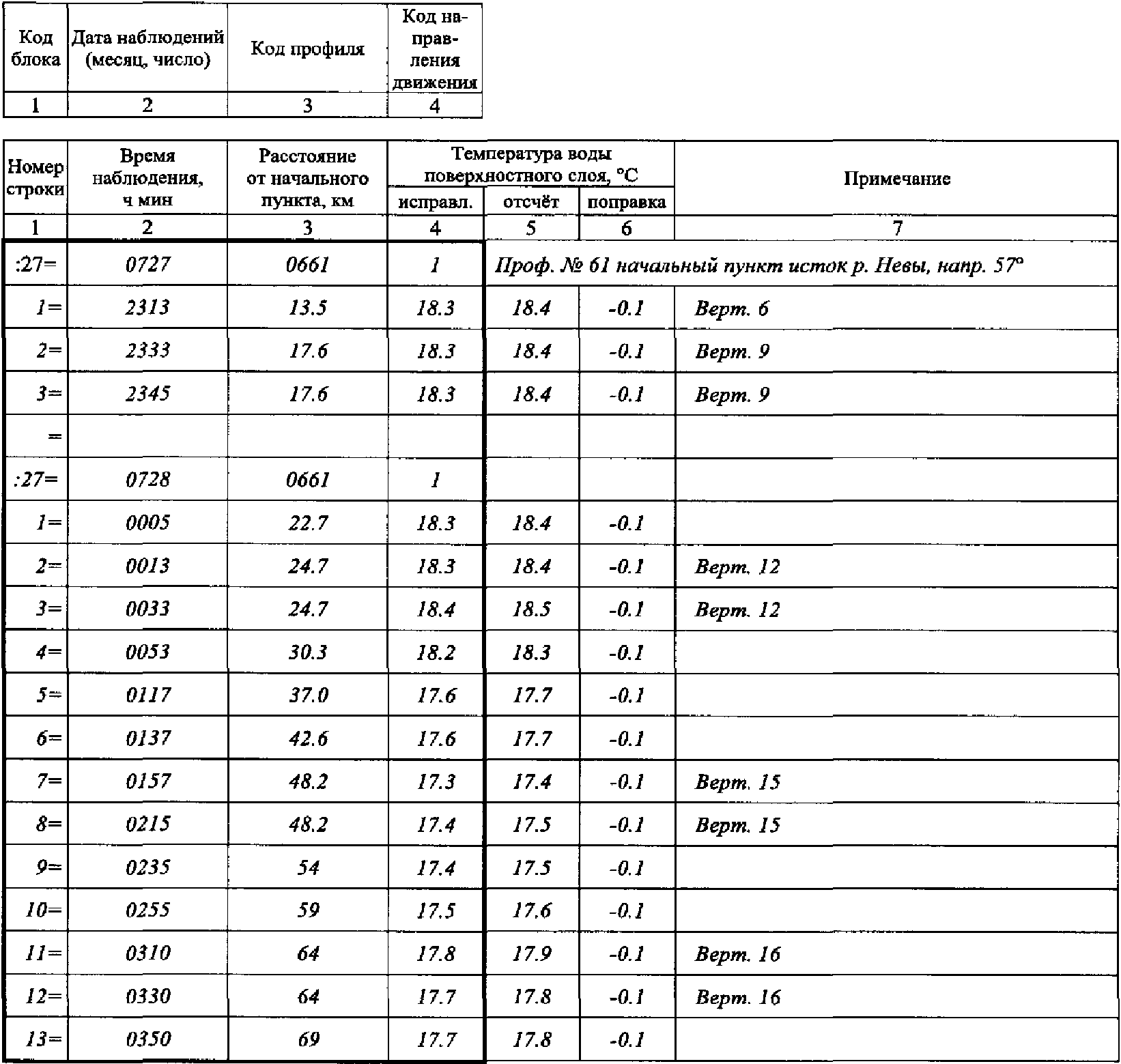

В блок записываются данные наблюдений за температурой воды поверхностного слоя.

Состав призначной части блока указан в верхней части головки таблицы.

В графу 3 призначной части записывается код профиля в соответствии с таблицей В.5 (приложение В), в графу 4 - код направления движения по профилю: 1 - при направлении движения судна от начальной точки профиля к конечной, 3 - при движении в противоположном направлении. Справа от призначной части указывается номер и название профиля.

Информационная часть предназначена для записи результатов измерений температуры воды в точках профиля. Для каждого профиля нумерация строк начинается с 1.

В графу 2 записывается время производства наблюдений с точностью до 1 мин.

В графу 3 записывается расстояние от начала или конца профиля до точки, в которой проведены измерения. При длине профиля до 3 км расстояние округляется до сотых долей километра, при длине от 3 до 50 км - до десятых долей километра, при длине 50 км и более - до 1 километра.

В тех случаях, когда профиль проходит от одного берега водоема до другого и в прибрежной полосе выполняются измерения через 20 - 100 м, расстояние в начале и в конце профиля округляется до сотых или десятых долей километра независимо от протяженности профиля.

Отсчет по термометру и инструментальная поправка записываются в графы 5 и 6 соответственно. Исправленное инструментальной поправкой значение температуры воды записывается в графу 4 с той точностью, с какой она измерялась.

При совпадении точки измерения на термическом профиле с местоположением рейдовой вертикали в графу 7 записывается номер вертикали.

Результаты измерений температуры воды на профиле, продолженных по истечении суток, записываются в новый блок со своей призначной частью.

5.4 Книжка для записи наблюдений на ледовых профилях - КГ-28М

5.4.1 Общие положения

В документ записываются результаты наблюдений, которые выполняются в открытой части водоема на отдельных ледовых профилях и при ледомерных съемках.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

Сведения о местоположении ледовых профилей и схема их расположения приводятся ниже блока 19.

5.4.2 Толщина льда и высота снега на льду (блок 27)

В блок записываются результаты наблюдений за толщиной льда и снежным покровом на ледовых профилях.

Состав призначной части блока указан над головкой таблицы.

В графу 3 призначной части записывается код профиля в соответствии с таблицей В.5 (приложение В). Направление движения по профилю (графа 4) кодируется следующим образом: 1 - при движении от начальной точки профиля к конечной, 3 - при движении в противоположном направлении. Справа от призначной части указывается номер профиля.

Если измерения на ледовом профиле продолжаются несколько суток, весь профиль относится к дате начала наблюдения.

В информационную часть записываются результаты измерений в точках профиля. Для каждого профиля нумерация строк начинается с 1.

В графу 2 записывается расстояние от начала или конца профиля до лунки, в которой производятся измерения, с округлением до трех значащих цифр.

Графы 3 - 11 заполняются по правилам, изложенным для аналогичных элементов блока 51 КГ-1МО.

В графу 13 записывается отсчет по линейке весов плотномера.

В графе 14 приводится словесное описание поверхности ледяного покрова и характера залегания снежного покрова, а также сведения о том, что наблюдение выполнено в переломной точке.

5.4.3 Строение ледяного покрова (блок 35)

В блок записываются сведения о строении ледяного покрова по результатам послойного измерения толщины льда.

Состав призначной части блоков 27 и 35 и правила их заполнения аналогичны.

Информационная часть предназначена для занесения результатов измерений. Для каждого профиля нумерация строк начинается с 1.

В графе 2 указываются расстояния от начала или конца профиля до точек, на которых проводились наблюдения за строением ледяного покрова.

В графы 4 - 7 записываются результаты измерения общей толщины льда и толщины слоев кристаллического, снежного и шугового льда. Код строения льда, записываемый в графу 3, определяется следующим образом: 1 - однослойный, 3 - слоистый.

Если ледяной покров состоит из отдельных слоев, между которыми находится вода или прослойки воздуха (ярусный лед), общая толщина этих прослоек записывается в графу 8. При отсутствии того или иного вида льда и снежно-водных прослоек в эту графу записывается "0". Общая толщина льда включает сумму слоев без водно-воздушных прослоек.

В примечании (графа 9) следует дать краткое описание к видимой структуре (цвет и прозрачность) этих слоев.

5.5 Книжка для записи наблюдений за направлением и скоростью течений - КГ-26МА

5.5.1 Общие положения

В документ записываются результаты разовых измерений, выполненных различными типами вертушек, а также поплавками.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2. При наблюдениях с судов необходимо после блока 19 привести сведения о них: тип, название, водоизмещение и прочие существенные характеристики судна.

5.5.2 Направление и скорость течения (блок 35)

В блок записываются результаты измерения направления и скорости течения на вертикалях. Для каждой вертикали блок заполняется соответствующими призначными характеристиками. Нумерация строк для каждой серии измерений начинается с 1.

Заполнение блока следует начинать с четных страниц.

Графы 1 - 3 на четных страницах документа содержат общие сведения. Каждая строка в этих графах разделена на две части. Верхняя часть строки включает дату наблюдений, номер и глубину вертикали и заполняется для серии измерений на одной вертикали. В нижней части строки указываются горизонты, а также время начала и продолжительность измерений на них.

В графы 4 - 6 записываются показатели, фиксируемые в процессе измерения скорости течения. Заголовки граф вписываются в соответствии с видом оборудования.

При измерении с помощью ГР-42 в графу 4 "отсчеты" записывается количество оборотов лопастного винта, через которые фиксируется время поступления последовательных сигналов с вертушки, а также время (по секундомеру) поступления сигналов, в графу 5 "об/с" - количество оборотов в секунду, в графу 6 "V см/с" - скорость течения.

При измерении с помощью ВММ в графу 4 записывается отсчет по счетчику до опускания прибора, отсчет после подъема и разность отсчетов, в графу 5 - количество оборотов в секунду.

При измерении поплавками в графу 4 записывается расстояние, пройденное поплавком между фиксированными точками, в графу 5 - время, в течение которого пройдено это расстояние, в графу 6 - вычисленная скорость течения.

В графы 7 - 9 записываются показатели, фиксируемые при определении направления течения. При использовании ГР-42 это отсчеты по логометру, ВММ - сектора, в которые выпадали шарики, и их количество в каждом секторе, поплавков - направление на поплавок по компасу и поправка компаса, записываемые соответственно в графы 7 и 8. Заголовки граф вписываются также в соответствии с видом оборудования.

Далее заполняются нечетные страницы документа: призначные данные блока, состав которых приведен в верхней части головки таблицы, а также результаты вычислений. Номер вертикали записывается справа в строке с призначными данными.

Код способа постановки судна при измерениях течения (графа 6 призначной части) определяется в соответствии с таблицей 4.10.

Таблица 4.10

Способы постановки судна при производстве

наблюдений за течениями

Способ постановки	Код
На одном якоре	11
На двух носовых якорях	13
На одном носовом и одном кормовом якорях	15
На двух носовых и одном кормовом якорях	17
Жесткая установка (мост, эстакада, неподвижная платформа, лед)	19

Состав информационной части блока приведен в нижней части головки таблицы.

Результаты вычислений направления и скорости течения [1], помещаются в графах 8 - 14: угол рассеивания A, направление, соответствующее среднему положению прибора во время измерений N_A, результаты арифметического N_a или геометрического N_b осреднения направления, преобладающее направление течения N_n, среднее направление течения N_c, коэффициент рассеивания R, средняя скорость течения V_a и геометрическая скорость течения V_в.

Принятое направление течения N записывается в графу 4. В графу 5 - абсолютное значение наибольшего различия в направлении течений

, являющееся мерой оценки качества выполненных измерений.

В графу 6 записывается средняя скорость течения V, определяемая непосредственно по тарировочной таблице при арифметическом способе обработки или с умножением на коэффициент рассеивания при геометрическом способе. Если скорость течения меньше 1 см/с, в графу 6 записывается 0, а графы 4 и 5 не заполняются.

При измерении направления и скорости течения с помощью поплавков заполняются графы 1 - 4 и 6. В графу 6 записывается средняя скорость всех поплавков.

При измерениях с помощью ГР-42 в графу 7 записывается максимальная скорость течения, которая выбирается из всех значений скоростей (графа 6 четной страницы), определенных во время измерений на данном горизонте. При измерениях с помощью ВММ графа 7 не заполняется.

5.5.3 Наблюдения за ветром (блок 43)

В блок записываются результаты наблюдений за направлением и скоростью ветра на вертикалях, где измеряются течения. В строке с кодом блока справа записывается номер вертикали.

Показания анемометров и результаты первичной обработки записываются в графы 7 - 10. Если измерения выполняются с помощью других ветроизмерительных приборов, которые непосредственно фиксируют направление и скорость ветра, их показания записываются в графы 5 (таблица 4.7) и 6.

5.6 Таблица для записи измерений течений автономными приборами - ТГ-26МС

5.6.1 Общие положения

В документ записываются результаты измерений, выполненных с помощью самописцев течения. Этот документ предназначен для записи одной серии измерений на всех горизонтах одной буйковой станции. Серия - цикл измерений, начинающийся с момента опускания прибора на заданные горизонты и заканчивающийся его подъемом для снятия показаний или перезарядки.

Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

5.6.2 Основные сведения об измерениях (блок 27)

В блок записываются основные сведения об измерениях на каждом горизонте. В призначной части блока в графу 2 записывается код буйковой станции в соответствии с таблицей В.5 (приложение В), в графу 3 - глубина вертикали с точностью до десятых долей метра.

В информационной части для каждого горизонта указываются дата (месяц, число) и время (часы, минуты) первого и последнего рабочих отпечатков автономного прибора, горизонт измерений, дискретность измерений (в минутах между последовательными измерениями) и количество рабочих отпечатков.

5.6.3 Результаты измерений (блок 35)

В блок записываются результаты наблюдений за направлением и скоростью течений на буйковой станции.

Горизонт измерений в призначной части блока записывается с точностью до десятых долей метра.

Данные измерений течений записываются в информационную часть блока. В графы 1 и 2 записываются дата и время производства измерений, графа 3 предназначена для наклейки ленты самописца.

Результаты измерений записываются в графы 4 - 6: в графу 4 - порядковый номер строки, в графы 5 и 6 - снятые с ленты значения направления и скорости течения. Если для записи результатов измерений на одном горизонте используется несколько вкладышей ТГ-26МС-1в, на всех них, кроме первого, призначная часть блока 35 зачеркивается, а нумерация строк продолжается.

Запись данных наблюдений буйковой станции на каждом последующем горизонте начинается на новом вкладыше с заполнением соответствующей призначной части.

5.7 Таблица для записи наблюдений за высотой волн на водоеме по максимально-минимальным вехам - ТГ-27М

5.7.1 Общие положения

В документ записываются данные о высоте волн, полученных с помощью максимально-минимальных вех на акватории водоема. В одном документе могут быть записаны результаты по нескольким вехам. Титульный лист и призначная часть документа заполняется в соответствии с 4.2.

5.7.2 Сведения об установке вех (блок 19)

Сведения об установке вех приводятся как в начале сезона, так и в течение сезона, если веху сорвало штормом, веха сбита и т.п. В графу 2 записывается код вехи в соответствии с таблицей В.5 (приложение В). Время установки указывается с точностью до часа, глубина в месте установки - с точностью до 0.1 м. Графа 6 заполняется в соответствии с таблицей 4.6.

5.7.3 Результаты наблюдений (блок 27)

В блок записываются данные наблюдений о высоте волн и вероятном ветре по максимально-минимальным вехам. Номер вехи записывается в графу 11. При наличии примечания номер вехи записывается на полях.

Глубина в месте установки вехи (графа 5) измеряется при каждом снятии отсчетов.

Графы 7, 8 заполняются специалистом соответствующего подразделения УГМС по результатам анализа данных о ветре на акватории и в прибрежной зоне водоема в период между измерениями. Если не удается установить достоверно скорость и направление ветра, вызвавшего наибольшее волнение, графы 7 и 8 не заполняются. Эти графы не заполняются и в тех случаях, когда волнение отсутствовало или высота волны была 20 см и меньше, а в графе 6 записывается соответственно 0 и 5.

Если сделать отсчет по вехе невозможно (веху сорвало штормом, веха сбита и т.п.), заполняются только графы 2 - 4, а в графе 11 указывается причина отсутствия измерений.

6 Метеорологические наблюдения на побережье и акватории водоемов

6.1 Общие положения

В безледный период на водоемах наряду с гидрологическими выполняются некоторые виды метеорологических наблюдений, результаты которых используются при обработке гидрологической информации. К ним относятся учащенные наблюдения на некоторых прибрежных и островных метеорологических площадках, выполняемые одновременно с работами на акватории, систематические наблюдения за ветром на этих площадках и на акватории.

Учащенные наблюдения проводятся на метеорологических площадках озерных станций, метеорологических станциях, расположенных в береговой зоне крупных водоемов или в непосредственной близости от них, а также на озерных постах, находящихся в малообжитых районах. На этих же площадках, как правило, производятся систематические наблюдения за ветром (срочные или с использованием самописцев).

Примеры заполнения документов для записи метеорологических наблюдений КГ-26ММ и ТГ-26МВ приведены в приложении Г.

6.2 Книжка для записи учащенных гидрометеорологических наблюдений - КГ-26ММ

6.2.1 Общие положения

Правила заполнения титульного листа документа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.

6.2.2 Результаты наблюдений (блок 27)

В блок записываются результаты измерений температуры воздуха, парциального давления водяного пара, направления и скорости ветра, а также температуры воды поверхностного слоя у берега.

Наряду с измерениями в дополнительные сроки в документ записываются результаты измерений в основные метеорологические сроки, которые приходятся на период учащенных наблюдений.

В призначную часть блока записывается код пункта метеорологических наблюдений в соответствии с таблицей В.5 (приложение В).

Отсчеты по термометрам и инструментальные поправки, атмосферное давление, облачность, дальность видимого горизонта, атмосферные явления записываются в графы 9 - 21 (графы 18 - 20 заполняются для наиболее крупных водоемов в соответствии с рекомендациями 5.2.2 для аналогичных элементов).

Исправленные инструментальной поправкой значения температуры воздуха, парциальное давление водяного пара, направление и скорость ветра, температура воды записываются в графы 4 - 8.

6.3 Таблица для записи наблюдений за ветром на побережье и акватории водоемов - ТГ-26МВ

6.3.1 Общие положения

В документ записываются данные систематических измерений ветра, которые производятся на метеорологических площадках озерных и некоторых других станций, а также результаты регистрации ветра с помощью автономных измерителей и самописцев, устанавливаемых на побережье, островах и акватории водоемов. Титульный лист и призначная часть заполняется в соответствии с правилами, изложенными в 4.2. В графу 3 призначной части записывается код озерного поста, данные наблюдений которого за ледовыми явлениями используются для определения безледного периода при обобщении данных о ветре. Код озерного поста, приведенный в графе 3, должен соответствовать коду поста в ТГ-П3 (блок 94, графа 10).

6.3.2 Направление и скорость ветра (блок 27)

В призначную часть блока записываются коды пункта метеорологических наблюдений, прибора, часового пояса.

Данные о направлении и скорости V, м/с, ветра в единые синоптические сроки (0, 3, 6, 9, 12, 15, 18 и 21 ч) записываются в информационную часть блока. Каждая строка информационной части блока предназначена для записи результатов наблюдений, выполненных за одни сутки. Соответствующая дата (число месяца) записывается в графу 2. Строки формируются в хронологическом порядке для всех суток с наблюдениями. При пропуске отдельных синоптических сроков в течение суток соответствующие графы не заполняются. Код направления ветра (графы 3, 5, 7, 9, 11, 13, 15, 17, 20) определяется в соответствии с таблицей В.8 (приложение В).

Графы 19 - 21 предназначены для записи сведений о максимальном за сутки ветре: в графу 19 записывается его скорость, в графу 20 - код направления, в графу 21 - время (час), когда он был зарегистрирован. Максимальное значение скорости ветра за сутки выбирается из всех имеющихся наблюдений, в том числе выполненных между восемью основными сроками.

7 Подготовка книжек и таблиц к вводу данных в компьютер

7.1 Общие положения

Согласно РД 52.19.704-2008 "Краткие схемы обработки гидрометеорологической информации" книжки и таблицы с результатами наблюдений подлежат строгому учету, проверке и подготовке к вводу в компьютер в подразделении УГМС, к которому прикреплено наблюдательное подразделение.

Книжки и таблицы, имеющие вкладыши, должны быть предварительно сброшюрованы в порядке возрастания кодов блоков, по хронологии и в порядке возрастания номеров строк. Все страницы сброшюрованного документа должны быть пронумерованы сквозной нумерацией. Документы с данными по акватории должны быть временно (карандашом) пронумерованы наблюдателем в хронологическом порядке.

7.2 Учет книжек и таблиц

Каждый документ регистрируется в специальном журнале учета входных документов, форма которого приведена в приложении Д. Регистрационный (порядковый) номер документа записывается в графу 1 журнала. Нумерация документов производится последовательно в порядке их поступления в пределах одного календарного года.

Регистрационный номер, записанный в журнале, одновременно записывается в документ: для книжек КГ-1МО, КГ-27М и таблиц ТГ-26МВ - на титульный лист в правом верхнем углу, для книжек КГ-26М, КГ-29М, КГ-28М, КГ-26ММ, КГ-26МА, а также таблиц ТГ-1МО, ТГ-27М И ТГ-26МС - в графу 5 призначной части.

Графа 10 заполняется в случае, если занесение в компьютер осуществляется в этом же подразделении. В противном случае заполняется графа 11.

7.3 Проверка и корректировка информации книжек и таблиц

После регистрации осуществляется проверка качества заполнения документов, в ходе которой необходимо:

- проверить полноту заполнения титульного листа;

- сверить коды водоема и наблюдательного подразделения в призначной части документа с паспортными данными;

- исключить ошибки в призначных частях документов, в частности, проверить заполненность в них всех граф, поскольку такие ошибки в условиях автоматизированной обработки ведут к утрате информации;

- проверить в каждом документе наличие обязательных блоков (их отсутствие не дает возможности загрузить результаты наблюдений в базу данных).

Результаты проверки записываются в графу 8 журнала учета (см. приложение Д).

Обнаруженные ошибки в данных наблюдений или результатах обработки исправляются следующим образом: ошибочное значение аккуратно зачеркивается, а рядом или сверху в этой же графе записывается исправленное значение. Если какое-либо значение забраковано, соответствующая графа перечеркивается по диагонали сверху вниз и слева направо. Если забракованы все данные, содержащиеся в строке (строках) документа, перечеркиваются все графы строки (строк), включая номер. Этот номер присваивается следующей строке. Если забракован весь блок документа, такой блок перечеркивается целиком, включая его призначную часть. Если забракован целый блок 27 КГ-1МО или в нем отсутствуют данные инструментальных наблюдений за весь месяц (например, при пересыхании или промерзании водоема), в этом блоке перечеркиваются все строки, кроме призначной части и первой строки, в которой должны быть записаны число и срок наблюдений.

7.4 Компоновка и оформление книжек и таблиц

При отправке документов в другое подразделение вместе с ними высылается копия части журнала, в которой они зарегистрированы. Документы компонуются в наборы по месяцам или по кварталам. К набору прикладывается сопроводительная записка, в которой указываются номер набора, список документов набора и требуемый срок выполнения работ. Нумерация наборов производится в пределах календарного года. Номер набора записывается в графу 12 журнала учета (см. приложение Д).

Приложение А

(справочное)

ПРИМЕРЫ ЗАПОЛНЕНИЯ ПАСПОРТОВ ВОДОЕМОВ И СЕТИ НАБЛЮДЕНИЙ

(УСЛОВНЫЕ ДАННЫЕ)

А.1 Форма паспорта водоема ТГ-П1

ТГ-П1

Федеральная служба по гидрометеорологии и мониторингу окружающей среды

(Росгидромет)

УГМС ___БАШКИРСКОЕ, ВЕРХНЕ-ВОЛЖСКОЕ, РЕСПУБЛИКИ ТАТАРСТАН___

ПАСПОРТ ВОДОЕМА

Название водоема __ВДХР НИЖНЕКАМСКОЕ____________

Дата составления __05.08.1987__________________________

Составил __Иванова___________________________________

Проверил __Сидорова_________________________________

ОСНОВНЫЕ СВЕДЕНИЯ О ВОДОЕМЕ

ТГ-П1

__________БАШКИРСКОЕ__________

(УГМС)

СВЕДЕНИЯ О СХЕМЕ ВОДОЕМА

ТГ-П1

__ОЗ. БАЙКАЛ__

(Название водоема)

СПИСОК ВОДНЫХ ОБЪЕКТОВ, СВЯЗАННЫХ С ВОДОЕМОМ

ТГ-П1

__ВДХР БАТЫРСКОЕ__

(Название водоема)

ОСНОВНЫЕ ГИДРОГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОЕМА

ОСНОВНЫЕ ПОКАЗАТЕЛИ РЕЖИМА ВОДОЕМА

ТГ-П1

__ВДХР ИВАНЬКОВСКОЕ__

(Название водоема)

БАТИГРАФИЧЕСКАЯ КРИВАЯ И КРИВАЯ ОБЪЕМОВ

ТГ-П1

__ОЗ. СОЛНЕЧНОЕ__

(Название водоема)

ХАРАКТЕРНЫЕ ТОЧКИ БЕРЕГОВОЙ ЛИНИИ

ТГ-П1

__ОЗ. ОНЕЖСКОЕ (ВЕРХНЕ-СВИРСКОЕ ВДХР)__

(Название водоема)

ХАРАКТЕРНЫЕ ГЛУБИНЫ

ТГ-П1

__ВДХР НОВОСИБИРСКОЕ__

(Название водоема)

ПРОЕКТНЫЕ ХАРАКТЕРИСТИКИ ВОДОХРАНИЛИЩА

А.2 Форма паспорта сети наблюдений ТГ-П3


	ТГ-П3 Федеральная служба России по гидрометеорологии и мониторингу окружающей среды (Росгидромет) УГМС _____СЕВЕРО-КАВКАЗСКОЕ_____ ПАСПОРТ НАБЛЮДАТЕЛЬНОЙ СЕТИ НА ОЗЕРАХ И ВОДОХРАНИЛИЩАХ Дата составления __21.06.1991, 08.10.2006_______________ Составил __Петрова__________________________________ Проверил __Сидорова________________________________

ТГ-П3

_____ПРИВОЛЖСКОЕ_____

(УГМС)

СПИСОК СЕТЕВЫХ ПОДРАЗДЕЛЕНИЙ

ТГ-П3

_____БАШКИРСКОЕ_____

(УГМС)

ПЕРЕДАЧА НАБЛЮДАТЕЛЬНОГО ПОДРАЗДЕЛЕНИЯ В ПРЕДЕЛАХ ОДНОГО УГМС

ТГ-П3

_____ПРИВОЛЖСКОЕ_____

(УГМС)

ВОДОМЕРНЫЕ ПОСТЫ

ТГ-П3

_____ПРИВОЛЖСКОЕ_____

(УГМС)

ВЕДОМСТВЕННАЯ ПРИНАДЛЕЖНОСТЬ ПУНКТОВ НАБЛЮДЕНИЙ

ТГ-П3

_____ИРКУТСКОЕ_____

(УГМС)

ВОЛНОМЕРНЫЕ ПУНКТЫ

ТГ-П3

_____СЕВЕРО-КАВКАЗСКОЕ_____

(УГМС)

ДЛИНА РАЗГОНА ВОЛНЫ ДЛЯ ВОЛНОМЕРНЫХ ПУНКТОВ

ТГ-П3

_____ИРКУТСКОЕ_____

(УГМС)

ГИДРОЛОГИЧЕСКИЕ ВЕРТИКАЛИ И БУЙКОВЫЕ СТАНЦИИ

ТГ-П3

_____УРАЛЬСКОЕ_____

(УГМС)

ЛЕДОВЫЕ И ТЕРМИЧЕСКИЕ ПРОФИЛИ

ТГ-П3

_____МУРМАНСКОЕ_____

(УГМС)

КООРДИНАТЫ "ПЕРЕЛОМНЫХ" ТОЧЕК ПРОФИЛЕЙ

ТГ-П3

_____ПРИВОЛЖСКОЕ_____

(УГМС)

ПУНКТЫ МЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ

ТГ-П3

_____БАШКИРСКОЕ_____

(УГМС)

ПРОГРАММА НАБЛЮДЕНИЙ НА ВОДОЕМАХ

Приложение Б

(обязательное)

СОСТАВЛЕНИЕ СХЕМЫ ВОДОЕМА

Для подготовки паспортных сведений по водоему необходимо предварительно составить схему, которая позволит автоматизированным путем воспроизвести контур водоема и определить положение пунктов наблюдений на побережье и акватории.

В качестве карты-основы используется топографическая карта масштаба 1:100000 или крупнее, на которой изображен весь водоем. Используемая карта должна отображать современное состояние водных объектов. В зависимости от размеров водоема масштаб карты выбирается таким, чтобы расстояние на ней между ближайшими пунктами наблюдений составляло не менее 5 мм.

При отсутствии топографической карты масштаба 1:100000 можно использовать географические, навигационные (лоцманские) или топографические карты более мелкого масштаба при соблюдении указанного выше условия. Если это условие не соблюдается, карту-основу следует увеличить.

На выбранной карте намечается положение характерных точек береговой линии, позволяющих построить контур водоема. К числу таких точек относятся точки излома береговой линии, устья впадающих в водоем рек и истоки вытекающих. Точки излома береговой линии выбираются таким образом, чтобы отклонение фактической береговой линии между двумя соседними точками от соединяющей эти точки прямой не превышало 1 мм. Если масштаб используемой карты позволяет это сделать, положение устьев и истоков рек должно отмечаться двумя точками, соответствующими правому и левому берегам.

Аналогичным образом намечаются характерные точки береговой линии расположенных на водоеме островов, площадь которых на карте превышает 4 мм². Острова меньшей площади отмечаются только тогда, когда на них располагаются пункты наблюдений или сами они расположены вблизи волномерных пунктов и оказывают влияние на волновой режим. Местоположение острова обозначается на карте точкой в его центре. Если острова расположены группой (архипелагом), отмечать на карте каждый остров в отдельности следует, когда расстояние между ближайшими точками, принадлежащими двум соседним островам, превышает 5 мм или между ними расположен пункт наблюдений. В остальных случаях острова условно объединяются контурной линией, характерные точки которой и приводятся в дальнейшем. Такой условный контур получает название самого крупного или наиболее известного из всей группы островов.

По водоемам, для которых имеется картографический материал, характеризующий их глубину, следует занести на схему батиметрические данные. Для этого на карту целесообразно наложить сетку и определить глубины в узлах этой сетки, а также точки, определяющие характерные черты рельефа дна (впадины, гребни, седловины и т.п.). Расстояние между узлами сетки выбирается в соответствии с размерами водоема и сложностью рельефа.

Используемая сетка не обязательно должна быть регулярной. Если водоем имеет сложную форму, его следует разбить на части с различным расстоянием между узлами сетки в каждой из них. Например, если водоем сильно вытянут в длину, то расстояние между узлами сетки в поперечном направлении может быть существенно меньше расстояния вдоль водоема.

Намеченные точки должны достаточно равномерно охватывать всю акваторию водоема и отражать характерные элементы рельефа дна. Как правило, общее число точек на карте водоема должно быть в пределах от 20 до 500 (в зависимости от размеров водоема), а минимальное расстояние между ними - не менее 10 мм.

Определение глубин в намеченных точках производится по изобатам карты-основы. Если сведений о глубине водоема на карте недостаточно или они отсутствуют, следует использовать батиметрическую карту водоема или результаты промеров.

После этого выбирается точка начала отсчета условной прямоугольной системы координат. Точку намечают к юго-западу от водоема так, чтобы проведенные из нее координатные оси проходили как можно ближе к береговой линии, а весь водоем находился правее оси ординат и выше оси абсцисс. Координатные оси проводятся в направлении на север и восток. Географические координаты точки начала отсчета определяются с точностью до целых минут.

С подготовленной таким образом карты-основы должна быть снята рабочая схема водоема, на которую переносят координатные оси условной системы координат и характерные точки береговой линии. Эти точки соединяются прямыми линиями для получения контура водоема и островов.

Затем на схему переносится положение точек, в которых определена глубина водоема, и около каждой из них указывается ее значение.

На подготовленную схему водоема наносятся пункты наблюдений. Записываются масштаб, проекция и год издания карты, по которой составлена схема, а также географические координаты точки начала отсчета условной системы координат.

Приложение В

(обязательное)

КОДОВЫЕ ОБОЗНАЧЕНИЯ

Таблица В.1

Коды регионов территориального деления ГВК

ЕДС		Наименование региона	Код
Том	Выпуск	Наименование региона	Код
1	1	Бассейны рек северо-востока Черного моря и Кубани	106
1	2	Бассейн Днепра (верховье)	114
1	3	Бассейн Дона	122
1	4	Калининградская область	130
1	5	Бассейны рек Балтики, Ладоги, Онеги	149
1	6	Кольский полуостров	157
1	7	Бассейны рек запада Белого моря	165
1	8	Бассейны Онеги, Северной Двины, Мезени	173
1	9	Бассейн Печоры	181
1	10	Бассейны Оби (без Иртыша), Надыма, Пура и Таза	201
1	11	Бассейн Иртыша	228
1	12	Бассейны Енисея (без Ангары) и Пясины	236
1	13	Бассейн Ангары	244
1	14	Бассейн Байкала	252
1	15	Бассейн Лены (верховье)	260
1	16	Бассейн Лены (среднее и нижнее течение), Хатанги, Анабара, Оленёка, Яны и Индигирки	279
1	17	Бассейн Колымы и Магаданская область	287
1	18	Камчатская область	295
1	19	Бассейны Амура (без Шилки, Аргуни, Амазара) и Уды	307
1	20	Бассейны Шилки, Аргуни и Амазара	315
1	21	Бассейны Уссури и рек Японского моря	328
1	22	Сахалин	331
1	23	Бассейн Волги (верховье)	358
1	24	Бассейны Волги (среднее и нижнее течение) и Урала (верхнее)	366
1	25	Бассейн Камы	374
1	26	Бассейны Терека, Кумы, Самура и Сулака	382

Таблица В.2

Классификатор субъектов Российской Федерации

Название субъекта РФ	Код субъекта РФ	Примечание
Башкирское УГМС
Республика Башкортостан	118000008
Верхне-Волжское УГМС
Республика Марий Эл	118800004
Республика Мордовия	118900009
Республика Чувашия	119700006
Удмуртская Республика	119400002
Кировская область	113300010
Нижегородская область	112200009
Дальневосточное УГМС
Хабаровский край	110800003
Амурская область	111000003
Еврейская авт. область	110810000
Забайкальское УГМС
Республика Бурятия	118100002
Забайкальский край	117600009	до 1 марта 2008 г. - Читинская область
Агинский Бурятский авт. окр.	117610006	с 1 марта 2008 г. Забайкальский край
Западно-Сибирское УГМС
Республика Алтай	110110009
Алтайский край	110100001
Кемеровская область	113200005
Новосибирская область	115000009
Томская область	116900006
Иркутское УГМС
Иркутская область	112500002
Усть-Ордынский Бурятский авт. окр.	112510010	с 1 января 2008 г. Иркутская область
Калининградский ЦГМС
Калининградская область	112700001
Камчатское УГМС
Камчатский край	113000006	с 1 июля 2007 г.
Корякский авт. окр.	113010003	с 1 июля 2007 г. Камчатский край
Колымское УГМС
Магаданская область	114400000
Мурманское УГМС
Мурманская область	114700004
Обь-Иртышское УГМС
Омская область	115200008
Тюменская область	117100006
Ханты-Мансийский авт. окр.	117110003	в составе Тюменской области
Приволжское УГМС
Оренбургская область	115300002
Пензенская область	115600006
Самарская область	113600003
Саратовская область	116300009
Ульяновская область	117300005
Приморское УГМС
Приморский край	110500010
Сахалинское УГМС
Сахалинская область	116400003
Северное УГМС
Республика Коми	118700010
Архангельская область	111100008
Ненецкий авт. окр.	111110005	в составе Архангельской области
Вологодская область	111900004
Ямало-Ненецкий авт. окр.	117114005	в составе Тюменской области
Северо-Западное УГМС
Республика Карелия	118600005
Ленинградская область	114100007
Новгородская область	114900003
Псковская область	115800005
Северо-Кавказское УГМС
Республика Адыгея	110310008
Республика Дагестан	118200007
Республика Ингушетия	119620006
Кабардино-Балкарская Республика	118300001
Республика Калмыкия	118500000
Карачаево-Черкесская Республика	110710006
Республика Северная Осетия - Алания	119000004
Чеченская Республика	119610009
Краснодарский край	110300000
Ставропольский край	110700009
Астраханская область	111200002
Волгоградская область	111800010
Ростовская область	116000005
Среднесибирское УГМС
Республика Тыва	119300008
Республика Хакасия	110416005
Красноярский край	110400005
Таймырский (Долгано-Ненецкий) авт. окр.	110410002	с 1 января 2007 г. Красноярский край
Эвенкийский авт. окр.	110413009	с 1 января 2007 г. Красноярский край
УГМС Республики Татарстан
Республика Татарстан	119200003
Уральское УГМС
Курганская область	113700008
Пермский край	115700000	с 1 декабря 2005 г.
Коми-Пермяцкий авт. окр.	115710008	с 1 декабря 2005 г. Пермский край
Свердловская область	116500008
Челябинская область	117500004
Центральное УГМС
Владимирская область	111700005
Ивановская область	112400008
Калужская область	112900000
Костромская область	113400004
Московская область	114600010
Рязанская область	116100010
Смоленская область	116600002
Тверская область	112800006
Тульская область	117000001
Ярославская область	117800008
Центрально-Черноземное УГМС
Белгородская область	111400001
Брянская область	111500006
Воронежская область	112000010
Курская область	113800002
Липецкая область	114200001
Орловская область	115400007
Тамбовская область	116800001
Чукотское УГМС
Чукотский авт. окр.	114410008
Якутское УГМС
Республика Саха (Якутия)	119800000

Таблица В.3

Классификатор кодов УГМС

Номер	Наименование	Код
1	Башкирское	524
2	Верхневолжское	157
3	Дальневосточное	165
4	Забайкальское	181
5	Западно-Сибирское	201
6	Иркутское	228
7	Камчатское	244
8	Колымское	260
9	Мурманское	315
10	Обь-Иртышское	323
11	Приволжское	358
12	Приморское	366
13	Сахалинское	374
14	Северное	382
15	Северо-Западное	390
16	Северо-Кавказское	402
17	Среднесибирское	279
18	Республики Татарстан	532
19	Уральское	453
20	Центральное	540
21	Московский ЦГМС	488
22	Центрально-Черноземное УГМС	496
23	Якутское	516
24	Чукотское	559

Таблица В.4

Шкала цветов воды

Цвет воды	Код
Синий (пробирка I)	1
Синий (пробирка II)	2
Голубой (пробирка III)	3
Голубой (пробирка IV)	4
Зеленовато-голубой (пробирка V)	5
Зеленовато-голубой (пробирка VI)	6
Голубовато-зеленый (пробирка VII)	7
Голубовато-зеленый (пробирка VIII)	8
Зеленый (пробирка IX)	9
Зеленый (пробирка X)	10
Желтовато-зеленый (пробирка XI)	11
Желтовато-зеленый (пробирка XII)	12
Зеленовато-желтый (пробирка XIII)	13
Зеленовато-желтый (пробирка XIV)	14
Желтый (пробирка XV)	15
Желтый (пробирка XVI)	16
Коричнево-желтый (пробирка XVII)	17
Коричнево-желтый (пробирка XIII)	18
Желтовато-коричневый (пробирка XIX)	19
Желтовато-коричневый (пробирка XX)	20
Коричневый (пробирка XXI)	21
Другой	23
Не определяется из-за наличия сине-зеленых водорослей	25

Таблица В.5

Коды пунктов наблюдений на акватории водоемов

1 Максимально-минимальные вехи на акватории (код вида наблюдений - 12)
Номер	Код
1	0014
2	0022
3	0030
4	0049
5	0057
6	0065
7	0073
8	0081
9	0101
10	0128
11	0136
12	0144
13	0152
14	0160
15	0179
16	0187
17	0195
18	0207
19	0215
20	0223
21	0231
22	0258
23	0266
24	0274
25	0282
26	0290
27	0302
28	0310
29	0329
30	0337
31	0345
32	0353
33	0361
34	0388
35	0396
36	0408
37	0416
38	0424
39	0432
40	0440
41	0459
42	0467
43	0475
44	0483
45	0491
46	0503
47	0511
48	0538
49	0546
50	0554
51	0562
52	0670
53	0589
54	0597
55	0609
56	0617
57	0625
58	0633
59	0641
60	0668
2 Гидрологические вертикали (код вида наблюдений - 13)
1	0019
2	0027
3	0035
4	0043
5	0051
6	0078
7	0086
8	0094
9	0106
10	0114
11	0122
12	0130
13	0149
14	0157
15	0165
16	0173
17	0181
18	0201
19	0228
20	0236
21	0244
22	0252
23	0260
24	0279
25	0287
26	0295
27	0307
28	0315
29	0323
30	0331
31	0358
32	0366
33	0374
34	0382
35	0390
36	0402
37	0410
38	0429
39	0437
40	0445
41	0453
42	0461
43	0488
44	0496
45	0508
46	0516
47	0524
48	0532
49	0540
50	0559
51	0567
52	0575
53	0583
54	0591
55	0603
56	0611
57	0638
58	0646
59	0654
60	0662
61	0670
62	0689
63	0697
64	0709
65	0717
66	0725
67	0733
68	0741
69	0768
70	0776
71	0784
72	0792
73	0804
74	0812
75	0820
76	0839
77	0847
78	0855
79	0863
80	0871
81	0898
82	0918
83	0926
84	0934
85	0942
86	0950
87	0969
88	0977
89	0985
90	0993
91	1008
92	1016
93	1024
94	1032
95	1040
96	1059
97	1067
98	1075
99	1083
100	1091
101	1103
102	1111
103	1138
104	1146
105	1154
106	1162
107	1170
108	1189
109	1197
110	1209
111	1217
112	1225
113	1233
114	1241
115	1268
116	1276
117	1284
118	1292
119	1304
120	1312
121	1320
122	1339
123	1347
124	1355
125	1363
126	1371
127	1398
128	1418
129	1426
130	1434
131	1442
132	1450
133	1469
134	1477
135	1485
136	1493
137	1505
138	1513
139	1521
140	1548
141	1556
142	1564
143	1572
144	1580
145	1599
146	1600
147	1619
148	1627
149	1635
150	1643
151	1651
152	1678
153	1686
154	1694
155	1706
156	1714
157	1722
158	1730
159	1749
160	1757
161	1765
162	1773
163	1781
164	1801
165	1828
166	1836
167	1844
168	1852
169	1860
170	1879
171	1887
172	1895
173	1907
174	1915
175	1923
176	1931
177	1958
178	1966
179	1974
180	1982
181	1990
182	2005
183	2013
184	2021
185	2048
186	2056
187	2064
188	2072
189	2080
190	2099
191	2100
192	2119
193	2127
194	2135
195	2143
196	2151
197	2178
198	2186
199	2194
200	2206
201	2214
202	2222
203	2230
204	2249
205	3257
206	2265
207	2273
208	2281
209	2301
210	2328
211	2336
212	2344
213	2352
214	2360
215	2379
216	2387
217	2395
218	2407
219	2415
220	2423
221	2431
222	2458
223	2466
224	2474
225	2482
226	2490
227	2502
228	2510
229	2529
230	2537
231	2545
232	2553
233	2561
234	2588
235	2596
236	2608
237	2616
238	2624
239	2632
240	2640
241	2659
242	2667
243	2675
244	2683
245	2691
246	2703
247	2711
248	2738
249	2746
250	2754
251	2762
252	2770
253	2789
254	2797
255	2809
256	2817
257	2825
258	2833
259	2841
260	2868
261	2876
262	2884
263	2892
264	2904
265	2912
266	2920
267	2939
268	2947
269	2955
270	2963
271	2971
272	2998
273	3002
274	3010
275	3029
276	3037
277	3045
278	3053
279	3061
280	3088
281	3096
282	3108
283	3116
284	3124
285	3132
286	3140
287	3159
288	3167
289	3175
290	3183
291	3191
292	3203
293	3211
294	3238
295	3246
296	3254
297	3262
298	3270
299	3289
300	3297
301	3309
3 Буйковые станции (код вида наблюдений - 14)
1	0013
2	0021
3	0048
4	0056
5	0064
6	0072
7	0080
8	0099
9	0100
10	0119
11	0127
12	0135
13	0143
14	0151
15	0178
16	0186
17	0194
18	0206
19	0214
20	0222
21	0230
22	0249
23	0257
24	0265
25	0273
26	0281
27	0301
28	0328
29	0336
30	0344
31	0352
32	0360
33	0379
34	0387
35	0395
36	0407
37	0415
38	0423
39	0431
40	0458
41	0466
42	0474
43	0482
44	0490
45	0502
46	0510
47	0529
48	0537
49	0545
50	0553
51	0561
52	0588
53	0596
54	0608
55	0616
56	0624
57	0632
58	0640
59	0659
60	0667
61	0675
62	0683
63	0691
64	0703
65	0711
66	0738
67	0746
68	0754
69	0762
70	0770
71	0789
72	0797
73	0809
74	0817
75	0825
76	0833
77	0841
78	0868
79	0876
80	0884
81	0892
82	0904
83	0912
84	0920
85	0939
86	0947
87	0955
88	0963
89	0971
90	0998
91	1002
92	1010
93	1029
94	1037
95	1045
96	1053
97	1061
98	1068
99	1096
100	1108
101	1116
102	1124
103	1132
104	1140
105	1159
106	1167
107	1175
108	1183
109	1191
110	1203
111	1211
112	1238
113	1246
114	1254
115	1262
116	1270
117	1289
118	1297
119	1309
120	1317
121	1325
122	1333
123	1341
124	1368
125	1376
126	1384
127	1392
128	1404
129	1412
130	1420
131	1439
132	1447
133	1455
134	1463
135	1471
136	1498
137	1518
138	1526
139	1534
140	1542
141	1550
142	1569
143	1577
144	1585
145	1593
146	1605
147	1613
148	1621
149	1648
150	1656
151	1664
152	1672
153	1680
154	1699
155	1700
156	1719
157	1727
158	1735
159	1743
160	1751
161	1778
162	1786
163	1794
164	1806
165	1814
166	1822
167	1830
168	1849
169	1857
170	1865
171	1873
172	1881
173	1901
174	1928
175	1936
176	1944
177	1952
178	1960
179	1979
180	1987
181	1995
182	2018
183	2026
184	2034
185	2042
186	2050
187	2069
188	2077
189	2085
190	2093
191	2105
192	2113
193	2121
194	2148
195	2156
196	2164
197	2172
198	2180
199	2199
200	2200
201	2219
202	2227
203	2235
204	2243
205	2251
206	2278
207	2286
208	2294
209	2306
210	2314
211	2322
212	2330
4 Термические профили (код вида наблюдений - 15)
1	0018
2	0026
3	0034
4	0042
5	0050
6	0069
7	0077
8	0085
9	0093
10	0105
11	0113
12	0121
13	0148
14	0156
15	0164
16	0172
17	0180
18	0199
19	0200
20	0219
21	0227
22	0235
23	0243
24	0251
25	0278
26	0286
27	0294
28	0306
29	0314
30	0322
31	0330
32	0349
33	0357
34	0365
35	0373
36	0381
37	0401
38	0428
39	0436
40	0444
41	0452
42	0460
43	0479
44	0487
45	0495
46	0507
47	0515
48	0523
49	0531
50	0558
51	0566
52	0574
53	0582
54	0590
55	0602
56	0610
57	0629
58	0637
59	0645
60	0653
61	0661
62	0688
63	0696
64	0708
65	0716
66	0724
67	0732
68	0740
69	0759
70	0767
71	0775
72	0783
73	0791
74	0803
75	0811
76	0838
77	0846
78	0854
79	0862
80	0870
81	0889
82	0897
83	0909
84	0917
85	0925
86	0933
87	0941
88	0968
89	0976
90	0984
91	0992
92	1007
93	1015
94	1023
95	1031
96	1058
97	1066
98	1074
99	1082
100	1090
5 Ледовые профили (код вида наблюдений - 16)
1	0012
2	0020
3	0039
4	0047
5	0055
6	0063
7	0071
8	0098
9	0118
10	0126
11	0134
12	0142
13	0150
14	0169
15	0177
16	0185
17	0193
18	0205
19	0213
20	0221
21	0248
22	0256
23	0264
24	0272
25	0280
26	0299
27	0300
28	0319
29	0327
30	0335
31	0343
32	0351
33	0378
34	0386
35	0394
36	0406
37	0414
38	0422
39	0430
40	0449
41	0457
42	0465
43	0473
44	0481
45	0501
46	0528
47	0536
48	0544
49	0552
50	0560
51	0579
52	0587
6 Пункты метеорологических наблюдений (код вида наблюдений - 17)
1	0017
2	0025
3	0033
4	0041
5	0068
6	0076
7	0084
8	0092
9	0104
10	0112
11	0120
12	0139
13	0147
14	0155
15	0163
16	0171
17	0198
18	0218
19	0226
20	0234
21	0242
22	0250
23	0269
24	0277
25	0285
26	0293
27	0305
28	0313
29	0321
30	0348
31	0356
32	0364
33	0372
34	0380
35	0399
36	0400

Таблица В.6

Приборы, используемые при производстве

гидрометеорологических наблюдений на водоемах

Название прибора	Код
Уровень воды
Рейка водомерная переносная	106
Рейка водомерная переносная с успокоителем	114
Рейка водомерная постоянная	122
Самописец суточного действия	130
Дистанционный сельсинный уровнемер (ДСУ)	131
Универсальный дистанционный уровнемер поплавкового типа (УДУ-5)	133
Дистанционный датчик давления для уровня (Ремиконт Р-130)	135
Самописец длительного действия	149
Температура воды, воздуха
Термометр ртутный с ценой деления 0.1 °C	157
Термометр ртутный с ценой деления 0.2 °C	165
Термометр ртутный с ценой деления 0.5 °C	173
Термометр ртутный опрокидывающийся	181
Термометр спиртовой с ценой деления 0.2 °C	201
Термометр спиртовой с ценой деления 0.5 °C	228
Микротермометр	236
Минимальный и максимальный термометры (комплект)	244
Электротермометр с ценой деления 0.01 °C	252
Электротермометр с ценой деления 0.1 °C	260
Батитермограф	279
Термограф	287
Влажность воздуха
Психрометр станционный	295
Психрометр аспирационный	307
Ветер
Флюгер	315
Анемометр	323
Судовая дистанционная станция (СДС)	331
Автоматический радиоизмеритель ветра (АРИВ)	358
Автоматическая радиометеостанция (АРМС)	366
Анеморумбограф с ценой деления 0.1 м/с	374
Анеморумбограф с ценой деления 1.0 м/с	382
Анеморумбометр с ценой деления 0.1 м/с	390
Анеморумбометр с ценой деления 1.0 м/с	402
Осадки
Осадкомер Третьякова	410
Плювиограф	429
Течения
Вертушка морская модернизированная (ВММ)	437
Измеритель течений ГР-42	445
Поплавки	453
Буквопечатающая вертушка (БПВ)	461
Автоматический цифровой измеритель течений, температуры (АЦИТТ)	488
Электрифицированный самописец течений (ЭСТ)	490
Волнение
Волномерная веха	496
Волномер-перспектометр с буем	508
Максимально-минимальная веха	516
Совмещенные волномерная и максимально-минимальная вехи (на одном основании)	524
Толщина льда, слой шуги
Рейка ледомерная	540
Рейка шугомерная	559
Высота снежного покрова
Рейка снегомерная	567
Плотность снега
Снегомер весовой	575
Снегомер составной	583
Относительная прозрачность воды
Белый диск	591
Цвет воды
Шкала цветов	603
Наблюдения за всеми элементами
Секундомер	700
Прочие приборы	993 <*>
<*> При использовании прибора, отсутствующего в таблице, необходимо сообщить в ГГИ полное название прибора из его паспорта для присвоения кода. До получения из ГГИ постоянного кода записывается временный код 993.

Таблица В.7

Коды состояния водного объекта

Код	Характеристика
ГРУППА ЛЕДОВЫХ ЯВЛЕНИЙ
511	Сало
512*	Снежура
513	Забереги (первичные, наносные); припай шириной менее 100 м - для озер, водохранилищ
514*	Припай шириной более 100 м - для озер, водохранилищ
515	Забереги нависшие
516*	Ледоход; для озер, водохранилищ - дрейф льда; снегоход - для пересыхающих рек
517*	Ледоход, лед из притока, озера, водохранилища
518*	Ледоход поверх ледяного покрова
519*	Шугоход
520	Внутриводный лед (донный, глубинный)
521	Пятры
522	Осевший лед (на береговой отмели после понижения уровня)
523	Навалы льда на берегах (ледяные валы)
524	Ледяная перемычка в створе поста
525	Ледяная перемычка выше поста
526	Ледяная перемычка ниже поста
530	Затор льда выше поста
531	Затор льда ниже поста
532	Затор льда искусственно разрушается
534	Зажор льда выше поста
535	Зажор льда ниже поста
536	Зажор льда искусственно разрушается
537	Вода на льду
538	Вода течет поверх льда (после промерзания реки, при наличии воды подо льдом)
539	Закраины
540	Лед потемнел
541	Снежница
542	Лед подняло (вспучило)
543	Подвижка льда
544	Разводья
545*	Лед тает на месте
546	Забереги остаточные
547	Наслуд
548*	Битый лед - для озер, водохранилищ, устьевых участков рек
549*	Блинчатый лед - для озер, водохранилищ, устьевых участков рек
550*	Ледяные поля - для озер, водохранилищ, устьевых участков рек
551*	Ледяная каша - для озер, водохранилищ, устьевых участков рек
552	Стамуха
553	Лед относит (отнесло) от берега - для озер, водохранилищ
554	Лед прижимает (прижало) к берегу - для озер, водохранилищ
563*	Ледостав неполный
564*	Ледяной покров с полыньями (промоинами, пропаринами)
565	Ледостав, ровный ледяной покров
566	Ледостав, ледяной покров с торосами
567	Ледяной покров с грядами торосов - для водохранилищ
568	Шуговая дорожка
569	Подо льдом шуга
570	Трещины в ледяном покрове
571	Наледь
572	Лед нависший (ледяной мост)
573	Лед ярусный (ледяной покров состоит из отдельных слоев, между которыми находится вода или воздушная прослойка)
574	Лед на дне
575	Река (озеро) промерзла
576	Лед искусственно разрушен (ледоколом, взрыванием и др. техническими средствами)
577	Наледная вода
ГРУППА ДОПОЛНИТЕЛЬНЫХ СВЕДЕНИЙ О СОСТОЯНИИ ВОДНОГО ОБЪЕКТА
600	Чисто
611	Лесосплав
614	Залом леса выше поста
615	Залом леса ниже поста
Зарастание
622	Растительность у берега
623	Растительность по всему сечению потока
624	Растительность по сечению потока пятнами
625	Растительность стелется по дну
626	Растительность на гидростворе выкошена
627	Растительность легла на дно (осенью)
628	Растительность занесена илом (во время спуска рыбных прудов и т.д.).
629	Растительность погибла в результате загрязнения реки
Русловые процессы
635	Обвал (оползень) берега в створе поста
636	Обвал (оползень) берега выше поста
637	Обвал (оползень) берега ниже поста
638	Дноуглубительные работы в русле
639	Намывные работы в русле
640	Проведена расчистка русла
641	Русло реки сужено на гидростворе для измерения расхода воды
642	Образовалась коса
643	Коса
644	Образовался осередок
645	Осередок
646	Образовался остров
647	Остров
648	Смещение русла в плане
Прочие сведения
652	Снежный завал в створе поста
653	Снежный завал выше поста
654	Снежный завал ниже поста
655	Прорыв снежного завала
656	Прохождение селя
657	Течение реки изменилось на противоположное
658	Сгон воды - для устьевых участков рек, озер, водохранилищ
659	Нагон воды - для устьевых участков рек, озер, водохранилищ
660	Река пересохла
661	Волнение слабое, 1 балл - для больших рек, озер, водохранилищ
662	Волнение умеренное, 2 - 3 балла - для больших рек, озер, водохранилищ
663	Волнение сильное, более 4 баллов - для больших рек, озер, водохранилищ
664	Стоячая вода (перемерз или пересох расположенный выше или ниже перекат)
665	Стоячая вода подо льдом
666	Прекратилась лодочная переправа
667	Прекратилось пешее сообщение по льду
668	Началось пешее сообщение по льду
669	Началось движение транспорта по льду
670	Прекратилось движение транспорта по льду
671	Началась лодочная переправа
672	Подпор от озера, реки, водохранилища
673	Начало навигации
674	Конец навигации
Хозяйственные мероприятия
677	Забор воды выше поста
678	Забор воды ниже поста
679	Забор воды выше поста прекратился
680	Забор воды ниже поста прекратился
681	Сброс воды выше поста
682	Сброс воды ниже поста
683	Сброс воды выше поста прекратился
684	Сброс воды ниже поста прекратился
685	Плотина (перемычка, запруда, дамба) выше поста
686	Плотина (перемычка, запруда, дамба) ниже поста
687	Разрушена плотина (перемычка, запруда, дамба) выше поста
688	Разрушена плотина (перемычка, запруда, дамба) ниже поста
689	Подпор от засорения русла
690	Подпор от мостовых переправ
691	Попуски воды из озера, водохранилища
Специальные коды
777	Обсыхание постового водомерного устройства
888	Код общего покрытия видимой поверхности акватории водоема льдом
999	Обмерзание постового водомерного устройства
Примечание - Звездочкой отмечены явления, для которых предусмотрена оценка в баллах.

Таблица В.8

Коды направления ветра

Код	Направление (градус)	Аббревиатура	Наименование
00	-	Ш	Штиль
01	5 - 14	ССВ	Север-северо-восток
02	15 - 24	ССВ	Север-северо-восток
03	25 - 34	СВ	Северо-восток
04	35 - 44	СВ	Северо-восток
05	45 - 54	СВ	Северо-восток
06	55 - 64	ВСВ	Восток-северо-восток
07	65 - 74	ВСВ	Восток-северо-восток
08	75 - 84	В	Восток
09	85 - 94	В	Восток
10	95 - 104	ВЮВ	Восток-юго-восток
11	105 - 114	ВЮВ	Восток-юго-восток
12	115 - 124	ЮВ	Юго-восток
13	125 - 134	ЮВ	Юго-восток
14	135 - 144	ЮВ	Юго-восток
15	145 - 154	ЮЮВ	Юг-юго-восток
16	155 - 164	ЮЮВ	Юг-юго-восток
17	165 - 174	Ю	Юг
18	175 - 184	Ю	Юг
19	185 - 194	ЮЮЗ	Юг-юго-запад
20	195 - 204	ЮЮЗ	Юг-юго-запад
21	205 - 214	ЮЗ	Юго-запад
22	215 - 224	ЮЗ	Юго-запад
23	225 - 234	ЮЗ	Юго-запад
24	235 - 244	ЗЮЗ	Запад-юго-запад
25	245 - 254	ЗЮЗ	Запад-юго-запад
26	255 - 264	З	Запад
27	265 - 274	З	Запад
28	275 - 284	ЗСЗ	Запад-северо-запад
29	285 - 294	ЗСЗ	Запад-северо-запад
30	295 - 304	ЗСЗ	Запад-северо-запад
31	305 - 314	СЗ	Северо-запад
32	315 - 324	СЗ	Северо-запад
33	325 - 334	ССЗ	Север-северо-запад
34	335 - 344	ССЗ	Север-северо-запад
35	345 - 354	С	Север
36	355 - 04	С	Север
99	-	П	Переменное

Таблица В.9

Шкала степени волнения

Высота волн, м		Балл степени волнения	Словесная характеристика волнения
От	До
-	-	0	Волнение отсутствует
0.00	0.25	1	Слабое
0.25	0.75	2	Умеренное
0.75	1.25	3	Значительное
1.25	2.00	4
2.00	3.50	5	Сильное
3.50	6.00	6
6.00	8.50	7	Очень сильное
8.50	11.0	8
11.0 и более		9	Исключительное
Примечание - Градации "от" и "до" следует понимать: "от" - включая, "до" - исключая.

Таблица В.10

Шкала состояния поверхности водоема под влиянием ветра

Характеристика состояния поверхности водоема в баллах	Признаки для определения состояния поверхности водоема
0	Зеркально-гладкая поверхность
1	Рябь, появляются гребни небольших волн
2	Небольшие гребни волн начинают опрокидываться, но пена не белая, а стекловидная
3	Хорошо заметные небольшие волны, гребни некоторых из них опрокидываются, образуя местами белую клубящуюся пену-барашки
4	Волны принимают хорошо выраженную форму, повсюду образуются барашки
5	Появляются гребни большой высоты, их пенящиеся вершины занимают большие площади, ветер начинает срывать пену с гребней волн
6	Гребни очерчивают длинные валы ветровых волн; пена, срываемая с гребней ветром, начинает вытягиваться полосами по склонам волн
7	Длинные полосы пены, срываемой ветром, покрывают склоны волн и местами, сливаясь, достигают их подошв
8	Пена широкими, сливающимися полосами покрывает склоны волн, отчего поверхность становится белой, только местами, во впадинах волн, видны свободные от пены участки
9	Вся поверхность покрыта плотным слоем пены, воздух наполнен водяной пылью и брызгами, видимость значительно уменьшена
Примечания 1 Состояние поверхности водоема определяется только при ветре, согласно признакам, приведенным в шкале. При штиле балл состояния поверхности равен нулю. При мертвой зыби состояние поверхности не определяется. 2 При наличии сплоченного льда (7 баллов и более) в поле зрения состояние поверхности водоема не определяется.

Таблица В.11

Условные обозначения атмосферных явлений

Символ	Название	Определение
Осадки, выпадающие на поверхность земли
	Дождь	Жидкие осадки в виде капель воды
	Ливневый дождь	Жидкие осадки, отличающиеся внезапностью начала и конца выпадения, иногда сопровождающиеся грозой, градом, шквалистым ветром
	Морось	Жидкие осадки, состоящие из очень мелких капель, как бы парящих в воздухе. Осаждаясь на поверхность воды, морось, в отличие от мелкого дождя, не образует на ней расходящихся кругов
	Снег	Твердые осадки, в виде снежинок, непрозрачных палочек, крупинок
	Мокрый снег	Смешанные осадки, сочетающие характеристики снега и дождя
	Град	Твердые осадки, выпадающие при ливнях и грозах преимущественно в теплое время года
Осадки, образующиеся на поверхности предметов
	Изморозь	Белый осадок из кристаллического льда. Образуется преимущественно в ночные часы при безоблачном небе при низкой температуре
	Гололед	Слой матового или прозрачного льда. Обычно гололед бывает при слабых морозах (от 0° до -5°)
Туманы
	Туман	Скопление продуктов конденсации, взвешенных в воздухе, над поверхностью земли при горизонтальной видимости менее 1 км
	Дымка	Сильно разреженный туман. Дальность видимости при дымке от 1 до 10 км; влажность воздуха обычно не ниже 85%
	Парение моря	Клубящийся туман над незамерзающим водоемом. Возникает при большой разности температуры воды и воздуха
Метели
	Метель	Перенос снега с поверхности снежного покрова под влиянием сильного ветра, видимость ухудшена
Электрические явления
	Гроза	Электрические разряды в атмосфере, сопровождаемые молнией, громом, сильным порывистым ветром, ливневыми осадками, иногда градом, шквалом
Прочие явления
	Шквал	Внезапное резкое увеличение скорости ветра за промежуток времени не более 2 мин. Скорость ветра при шквале более 10 м/с. Наблюдается при грозах, ливнях
	Смерч	Сильный вихрь, распространяющийся в виде гигантского темного облачного столба по направлению к поверхности земли или моря
	Пыльная буря	Перенос большого количества пыли или песка сильным ветром в приземном слое воздуха. Видимость ухудшается
	Мгла	Сплошное помутнение воздуха. Контуры солнечного, диска не имеют резких границ (этим и обычно малой влажностью воздуха мгла отличается от дымки). Дальность видимости менее 10 км

Приложение Г

(справочное)

ПРИМЕРЫ ЗАПОЛНЕНИЯ КНИЖЕК И ТАБЛИЦ ДЛЯ ЗАПИСИ

ГИДРОМЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ НА ОЗЕРАХ И ВОДОХРАНИЛИЩАХ

(УСЛОВНЫЕ ДАННЫЕ)

Г.1 Форма КГ-1МО

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	______Приволжское______ УГМС	КГ-1МО
КНИЖКА ДЛЯ ЗАПИСИ ГИДРОМЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ НА ОЗЕРНОМ ПОСТУ за ___декабрь___2007_ г. Водоем ___вдхр Сурское_______________________________________________ Пост _____с. Муравьёвка_______________________________________________ Подразделение ___Пензенский ЦГМС____________________________________ Наблюдатель ____Иванов______________________________________________ Проверил ______Петров______________________________________________ Занес в компьютер ____Сидоров________________________________________

1 СВЕДЕНИЯ О ПРИБОРАХ

ТАБЛИЦА ПОПРАВОК К ТЕРМОМЕТРАМ

Тип термометра	Номер термометра (заводской/поверочный)	Температура, °C		Поправка, °C	Примечание
Тип термометра	Номер термометра (заводской/поверочный)	от	до	Поправка, °C	Примечание
1	2	3	4	5	6
Термометр ртутный (водный)	435440/341	-5.9	13.3	0.0
		13.4	41.8	0.1
Термометр ртутный (воздушный)	560723/А20	-7.2	30.0	0.0
		-7.3	-20.0	0.1

2 СРОЧНЫЕ НАБЛЮДЕНИЯ

3 ВЫВОДНЫЕ ДАННЫЕ ЗА МЕСЯЦ

3.1 Уровень воды		3.2 Температура воды
Сумма	18693	Декада	Сумма		Средняя
Средний	603	1	1.1		0.1
Высший	667	2
Даты	07	3
Низший	531	Месяц
Даты	21	Высшая		0.4
		Даты		01

4 ОПРЕДЕЛЕНИЕ УРОВНЯ ВОДЫ ПО МЕТКАМ ВЫСОКИХ (НИЗКИХ) ВОД

Описание катастрофического подъема (спада) уровня

__17 августа с 17 часов 30 минут начался резкий подъем уровня воды с усилением ветра юго-западного направления и достиг наивысшей отметки к 19 часам. Участок берега озера в районе поста был подтоплен, самописец уровня воды вышел из строя. Наивысшая отметка уровня отмечена красной линией на будке самописца._______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5 СОСТОЯНИЕ ВОДНОГО ОБЪЕКТА

6 НАБЛЮДЕНИЯ ЗА ТОЛЩИНОЙ ЛЬДА И ВЫСОТОЙ СНЕГА НА ЛЬДУ

6.1 Измерения на прибрежном участке

КГ-1МО-2в

7 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ ЗА УРОВНЕМ ВОДЫ ПО САМОПИСЦУ

7.1 Значения уровня воды в характерных точках

__________оз. Ладожское, маяк Осиновец, апрель__________

(водоем, пост, месяц)

КГ-1МО-3в

7 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ ЗА УРОВНЕМ ВОДЫ ПО САМОПИСЦУ

7.2 Ежечасные уровни воды

__________оз. Ладожское, маяк Осиновец, апрель__________

(водоем, пост, месяц)

Г.2 Форма ТГ-1МО

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	______Уральское______ УГМС	ТГ-1МО
ТАБЛИЦА ПОПРАВОК К УРОВНЮ ВОДЫ Водоем ___вдхр Камское______________________________________________ Пост _____г. Добрянка________________________________________________ Подразделение ___Станция Чермоз____________________________________ Наблюдатель ____Иванов_____________________________________________ Проверил ______Петров_____________________________________________ Занес в компьютер ____Дымов________________________________________

Г.3 Форма КГ-27М

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	КГ-27М
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ ЗА ВЫСОТОЙ И ПЕРИОДОМ ВОЛН за ___июль___2008_ г. Водоем ___оз. Ильмень________________________________________________ Пост ___________д. Войцы_____________________________________________ Подразделение ___ГМО Новгородская___________________________________ Наблюдатель ____Иванова_____________________________________________ Проверил ___Петрова_____________ Занес в компьютер ____Сидоров_______

2 ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ И ОТМЕТОК НУЛЯ ВОЛНОМЕРНЫХ ВЕХ

Номер строки	Число	Время, ч	Отметка уровня, м	Глубина у вехи (буя), м	Расстояние до вехи (буя), м	Направление на веху, градус	Отметка нуля вехи, м	Отсчет по вехе, см	Код изменения местоположения вехи	Примечания
1	2	3	4	5	6	7	8	9	10	11

2.1 Волномерная веха

2.2 Максимально-минимальная веха

4 СРОЧНЫЕ НАБЛЮДЕНИЯ

5 НАБЛЮДЕНИЯ ПО МАКСИМАЛЬНО-МИНИМАЛЬНОЙ ВЕХЕ

Г.4 Форма КГ-26М

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	______Иркутское______ УГМС	КГ-26М
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ НА ГИДРОЛОГИЧЕСКИХ ВЕРТИКАЛЯХ Водоем ___вдхр Братское______________________________________________ Подразделение ___Братский ЦГМС______________________________________ Начата __11 июня____________ Окончена __29 августа_____________________ Наблюдатель ____Иванова,______Шишкина_______________________________ Проверил ___Шишкина_____________ Занес в компьютер ____Петров________

1 СВЕДЕНИЯ О ПРИБОРАХ

2 МЕТЕОРОЛОГИЧЕСКИЕ И ВИЗУАЛЬНЫЕ ГИДРОЛОГИЧЕСКИЕ НАБЛЮДЕНИЯ

3 ТЕМПЕРАТУРА ВОДЫ НА РАЗЛИЧНЫХ ГОРИЗОНТАХ

4 НАБЛЮДЕНИЯ ЗА ТОЛЩИНОЙ ЛЬДА И ВЫСОТОЙ СНЕГА НА ЛЬДУ

Г.5 Форма КГ-29М

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	КГ-29М
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ НА ТЕРМИЧЕСКИХ ПРОФИЛЯХ Водоем ___оз. Ладожское_____________________________________________ Подразделение ___Станция Петрокрепость_____________________________ Начата __24 мая____________________ Окончена __8 июня________________ Наблюдатель ____Иванов,______Сидорова______________________________ Проверил ___Петрова_____________ Занес в компьютер ____Сидорова_____

2 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ

Г.6 Форма КГ-28М

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	КГ-28М
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ НА ЛЕДОВЫХ ПРОФИЛЯХ Водоем ___оз. Череменецкое___________________________________________ Подразделение ___Пост д. Наволок_____________________________________ Начата __15 января____________________ Окончена __14 апреля____________ Наблюдатель ____Дмитриева__________________________________________ Проверил ___Иванова_____________ Занес в компьютер ____Петрова______

2 НАБЛЮДЕНИЯ ЗА ТОЛЩИНОЙ ЛЬДА И ВЫСОТОЙ СНЕГА НА ЛЬДУ

3 ОПРЕДЕЛЕНИЕ СТРОЕНИЯ ЛЕДЯНОГО ПОКРОВА

Г.7 Форма КГ-26МА

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	КГ-26МА
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ ЗА НАПРАВЛЕНИЕМ И СКОРОСТЬЮ ТЕЧЕНИЙ Водоем ___оз. Ладожское_____________________________________________ Подразделение ___Станция Петрокрепость_____________________________ Начата __24 мая______________________ Окончена __29 мая______________ Наблюдатель ____Сидорова,_____Иванов,_____Кузнецов__________________ Проверил ___Иванов______________ Занес в компьютер ____Петров_______

2 НАБЛЮДЕНИЯ ЗА НАПРАВЛЕНИЕМ И СКОРОСТЬЮ ТЕЧЕНИЯ

Дата (месяц, число)	Номер вертикали	Глубина вертикали, м	Измерение скорости (отсчеты по счетчику ВММ, поступление сигналов ГР-42, расстояние и скорость по поплавку)			Измерение направления (сектора выпадения шариков, отсчеты по логометру, направление на поплавок)
Горизонт измерений, м	Время начала измерений, ч мин	Продолжительность измерений	отсчеты	об/с	V см/с	отсчеты
1	2	3	4	5	6	7	8	9
0524	3	21.0	через 2 об 20, 29, 38, 64, 97, 136	0.11, 0.22, 0.22, 0.08, 0.07, 0.05	4, 8, 8, 4, 4, 3	через 15 с 125⁴, 130, 135², 140
0.7	0950
			через 4 об. 8, 19, 27, 35, 42, 48, 55, 62, 67, 73, 81	0.50, 0.36, 0.50, 0.50, 0.57, 0.67, 0.67, 0.67, 0.80, 0.67, 0.5	17, 12, 17, 17, 19, 22, 22, 22, 25, 22, 17	через 15 с 195⁸
4.0	0954
			через 8 об. 15, 34, 49, 66, 82, 97, 112, 128	0.53, 0.42, 0.53, 0.47, 0.50, 0.53, 0.53, 0.50	18, 14, 18, 16, 17, 18, 18, 17	через 15 с 175⁸
6.0	1000
			через 6 об. 19, 38, 57, 74, 91, 109	0.32, 0.32, 0.32, 0.35, 0.35, 0.33	11, 11, 11, 12, 12, 11	через 15 с 215², 220³, 215, 205, 200, 150
10.0	1003
			через 4 об. 21, 39, 54, 69, 92, 109	0.21, 0.22, 0.27, 0.17, 0.24	7, 8, 10, 10, 6, 9	через 15 с 175, 180, 190, 195, 200, 205³
20.0	1007

3 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ ЗА ВЕТРОМ

Г.8 Форма ТГ-26МС

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	ТГ-26МС
ТАБЛИЦА ДЛЯ ЗАПИСИ ИЗМЕРЕНИЙ ТЕЧЕНИЙ АВТОНОМНЫМИ ПРИБОРАМИ Водоем ___оз. Ладожское_____________________________________________ Подразделение ___Станция Петрокрепость_____________________________ Номер станции _____________31_______________________________________ Установлены __18 июля_______________ Сняты _____31 июля._____________ Обработал ____Сидорова_____________ Проверил _____Петрова___________ Занес в компьютер ____Иванова________________________________________

1 СВЕДЕНИЯ О ПРИБОРАХ

2 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗМЕРЕНИЯХ

ТГ-26МС-1в

__________оз. Ладожское, буйк. ст. 31__________

(водоем, буйковая станция)

_______________1.5 м; 18.07.2003 - 31.07.2003_______________

(горизонт, период)

3 РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

Г.9 Форма ТГ-27М

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Северо-Западное_____ УГМС	ТГ-27М
КНИЖКА ДЛЯ ЗАПИСИ НАБЛЮДЕНИЙ ЗА ВЫСОТОЙ ВОЛН НА ВОДОЕМЕ ПО МАКСИМАЛЬНО-МИНИМАЛЬНЫМ ВЕХАМ Водоем ___оз. Ильмень_______________ Подразделение __ГМО Новгородская__ Начата ___20 мая____________________ Окончена __15 октября_____________ Наблюдатель ________Петров Р.Г._______________________________________ Проверил __Иванова П.К._________ Занес в компьютер ____Петров Р.Г.______ 1 СВЕДЕНИЯ ОБ УСТАНОВКЕ ВЕХ

2 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ

Г.10 Форма КГ-26ММ

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Иркутское_____ УГМС	КГ-26ММ
КНИЖКА ДЛЯ ЗАПИСИ УЧАЩЕННЫХ ГИДРОМЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ Водоем ___вдхр Братское_____________________________________________ Подразделение ___Братский ЦГМС_____________________________________ Пункт наблюдений ___пос. Заярск_______________________________________ Начата __11 июня____________________ Окончена __30 июля_______________ Наблюдатель _____Ковалёва,_______Петрова____________________________ Проверил __Гаврилов__________ Занес в компьютер ____Сидоров___________

2 РЕЗУЛЬТАТЫ НАБЛЮДЕНИЙ

Г.11 Форма ТГ-26МВ

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ
	_____Западно-Сибирское_____ УГМС	ТГ-26МВ
ТАБЛИЦА ДАННЫХ НАБЛЮДЕНИЙ ЗА ВЕТРОМ НА ПОБЕРЕЖЬЕ И АКВАТОРИИ ВОДОЕМА за _____июль____2008_ г. Водоем ___оз. Чаны___________________________________________________ Подразделение ___ГМО Обская_________________________________________ Пункт наблюдений _____д. Квашнино____________________________________ Прибор __анеморумбограф_____________________________________________ Высота измерения _____12 м___________________________________________ Составил ______Иванова______________________________________________ Проверил __Кузнецова__________ Занес в компьютер ____Иванов___________

W - код направления ветра V - скорость ветра, м/с

Приложение Д

(рекомендуемое)

ФОРМА ЖУРНАЛА УЧЕТА ВХОДНЫХ ДОКУМЕНТОВ

Журнал учета входных документов АИС ГВК "Озера и водохранилища" за _____ год Название методического подразделения _______________________________________________________
	Номер регистрации	Дата поступления	Индекс документа	Код водоема	Период наблюдений	Наблюдательное подразделение	Дата проверки	Оценка исходных материалов	Фамилия проверившего документ	Дата занесения в ПЭВМ	Дата отправки в пункт обработки (занесения)	Номер набора
	1	2	3	4	5	6	7	8	9	10	11	12

БИБЛИОГРАФИЯ

[1] Наставление гидрометеорологическим станциям и постам. Вып. 7, ч. I. Гидрометеорологические наблюдения на озерах и водохранилищах. - Л.: Гидрометеоиздат, 1973. - 476 с.

[2] Методические рекомендации по кодированию поверхностных водных объектов в АИС ГВК. - Л.: ГГИ, 1985. - 20 с.

[3] Наставление гидрометеорологическим станциям и постам. Вып. 2, ч. II. Гидрологические наблюдения на постах. - Л.: Гидрометеоиздат, 1975. - 264 с.

[4] Наставление гидрометеорологическим станциям и постам. Вып. 2, ч. I. Метеорологические наблюдения на постах. - Л.: Гидрометеоиздат, 1985. - 111 с.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/zhurnal_forma/2/rd_52_37397.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
