ОписаниеИсточник публикации Л.: Гидрометеоиздат, 1990 Примечание к документу Название документа "Наставление гидрометеорологическим станциям и постам. Выпуск 8. Гидрометеорологические наблюдения на болотах. Издание третье, переработанное и дополненное" (рассмотрено и одобрено на заседании ЦКМП 23.12.1988) "Наставление гидрометеорологическим станциям и постам. Выпуск 8. Гидрометеорологические наблюдения на болотах. Издание третье, переработанное и дополненное"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа. |
1. Полевые работы:
1) нивелирование поверхности болота по заданным на основе дешифрированных аэрофотоматериалов направлениям (маршрутам);
2) описание болотных микроландшафтов по маршрутам (растительный покров, характер микрорельефа, степень обводненности);
3) уточнение дешифровочных признаков болотных микроландшафтов и элементов гидрографической сети;
4) определение мощности торфяной залежи по маршрутам с отбором образцов торфа для последующего анализа на степень его разложения и ботанический состав;
5) определение пнистости торфяной залежи;
6) определение состава минеральных грунтов, подстилающих торфяную залежь;
7) описание гидрографической сети (речки, ручьи, топи, озера);
8) обследование осушительных систем для установления их состояния и соответствия проекту.
II. Водный баланс и гидрометеорологический режим болот.
Состав работ и наблюдений полностью соответствует составу работ по программе стационарных наблюдений на болотах.
Гидрофизические и гидрохимические работы при экспедиционных исследованиях выполняют в полном соответствии с программой стационарных наблюдений.
По окончании полевых работ делают камеральную обработку данных наблюдений, анализ и обобщение полученных материалов и составляют научно-технический отчет. Результаты экспедиционных работ используют при решении вопросов, связанных с хозяйственным освоением болот, и при выполнении научных исследований. Научно-технический отчет представляют в ГГИ.
И РАЗМЕЩЕНИЕ НА НЕМ ПУНКТОВ НАБЛЮДЕНИЙ
2.1. Выбор болотного массива
Вопрос о выборе болотного массива для организации на нем гидрометеорологических наблюдений решает ГГИ по согласованию с управлением по гидрометеорологии или другими учреждениями и ведомствами, по запросу которых организуют наблюдения и исследования.
Выбор болотного массива определяется задачами, для решения которых организуют исследования, и необходимостью получения исходной информации для развития гидрологии болот. В связи с этим при выборе массива рекомендуется придерживаться следующих общих принципов:
- выбираемый болотный массив должен быть типичным для изучаемого района;
- на выбранном объекте должны быть необходимые условия для организации учета руслового стока (притока);
- болотный массив должен быть типичным по характеру хозяйственного освоения.
Если в данном районе уже наблюдают за водно-тепловым режимом наиболее типичных болот, то дополнительные исследования организуют на массивах, наиболее перспективных для хозяйственного освоения. Исследования на таких массивах до их осушения и во время осушения и последующего освоения позволяют получить ценную информацию об изменениях водно-теплового режима и составляющих водного баланса болот при их освоении.
Для обеспечения нормальных условий работы болотной станции при выборе болотного массива необходимо учитывать следующее:
- по возможности наиболее близкое к населенному пункту расположение болотного массива;
- наличие транспортной и других видов связи в районе выбранного массива;
- возможность подбора работников для болотной станции;
- хозяйственное влияние (прокладка отдельных канав, строительство дорог, сброс сточных вод и т.п.) на гидрометеорологический режим болота.
Выбор массива для организации станции или поста должен быть согласован с соответствующими учреждениями, в ведении которых находится данный массив.
2.2. Размещение пунктов наблюдений
2.2.1. Пункты гидрометеорологических наблюдений на естественных (неосушенных) болотах размещают с учетом строения болотных микроландшафтов, растительный покров которых является индикатором водно-теплового режима болот.
В качестве элементарной территориальной единицы принят болотный микроландшафт, обладающий физико-географической однородностью, в том числе однородным водно-тепловым режимом, вполне определенным растительным покровом и микрорельефом поверхности, а также одинаковыми водно-физическими свойствами, верхнего (деятельного) слоя торфяной залежи.
Одни и те же болотные микроландшафты обладают одинаковыми гидрологическими и гидрофизическими свойствами независимо от того, в каком сочетании с другими микроландшафтами они входят в тот или иной конкретный болотный массив (мезоландшафт) или систему болотных массивов (макроландшафт). Поскольку растительный покров и степень обводненности болотных микроландшафтов хорошо дешифрируются на аэрофотоснимках, свойства растительности как индикатора гидрометеорологического режима болот широко используют при обобщении и распространении данных наблюдений на неисследованные массивы.
При размещении пунктов наблюдений на болотах учитывают типологию болотного массива (ландшафтное строение), условия геоморфологического залегания и водного питания, территориальное расположение болотных микроландшафтов в его пределах, направление линий стекания болотных вод, плановые очертания и рельеф, распределение глубин торфяной залежи по площади. При этом залежи измеряют в каждом типе болотного микроландшафта элементы гидрологического и метеорологического режима (уровень болотных вод, испарение, промерзание и оттаивание залежи, высота и плотность снежного покрова, температура поверхности и верхнего 40-сантиметрового слоя, теплопоток, альбедо), значения которых изменяются в зависимости от типа болотного микроландшафта и микрорельефа поверхности. Элементы гидрологического и метеорологического режима (осадки, русловой сток, температура и влажность воздуха, ветер, облачность, солнечная радиация, температура торфяной залежи на глубинах свыше 40 см и испарение с водной поверхности), значения которых не изменяются на массиве при переходе от одного типа микроландшафта к другому или изменяются в пределах точности их измерения, необходимо измерять в одном или нескольких пунктах, выбранных с учетом особенностей каждого конкретного болотного массива и доступности для производства наблюдений.
Водно-физические свойства деятельного слоя торфяной залежи (водопроводимость и водоотдача торфяной залежи, коэффициент подъема уровня, капиллярные свойства, влажность, масса абсолютно сухого вещества) и химический состав болотных вод надо изучать во всех болотных микроландшафтах и элементах микрорельефа (гряды, мочажины, бугры, топи, полигоны), причем места отбора монолитов торфа следует увязывать по высоте и в плане с пунктами наблюдений за уровнем болотных вод. Монолиты торфяной залежи и пробы воды для этого надо отбирать достаточно далеко от пунктов наблюдений за элементами водно-теплового режима, чтобы не нарушить естественные условия наблюдений на них.
2.2.2. Пункты гидрометеорологических наблюдений на осушенных и освоенных болотах размещают с учетом типа болота, характера осушительной сети и характера хозяйственного освоения массива.
На массивах, используемых в сельском хозяйстве, за элементами гидрологического и метеорологического режимов (уровень болотных и грунтовых вод; испарение; сток; промерзание и оттаивание, высота и плотность снежного покрова, температура поверхности и верхнего 50-сантиметрового слоя, влажность залежи; теплопоток; альбедо), значения которых изменяются в зависимости от характера растительного покрова и условий дренажа, надо наблюдать на различающихся по этим условиям участках (полях). При этом пункты наблюдений за уровнем болотных вод следует располагать так, чтобы четко отразить положение кривой депрессии болотных вод на выбранных участках. За осадками, температурой и влажностью воздуха, ветром, облачностью, солнечной радиацией, температурой торфяной залежи на глубинах свыше 50 см наблюдают в одном или нескольких пунктах, выбранных с учетом особенностей каждого конкретного массива и прилегающих к нему территорий, профилирующей сельскохозяйственной культуры, а также удобства и доступности пункта для производства наблюдений.
На массивах, используемых под торфодобычу, гидрометеорологические наблюдения ведут на картах торфодобычи и на специальном участке (карте), который торфопредприятие исключает из разработки. На этом участке (карте) наблюдают за всеми элементами гидрометеорологического режима и составляющими водного и теплового балансов (уровень болотных и грунтовых вод, осадки, испарение, сток, промерзание и оттаивание залежи, высота и плотность снежного покрова, температура торфяной залежи на разных глубинах, температура и влажность воздуха, ветер, облачность, солнечная радиация, теплопоток в торфяную залежь, колебание поверхности болота).

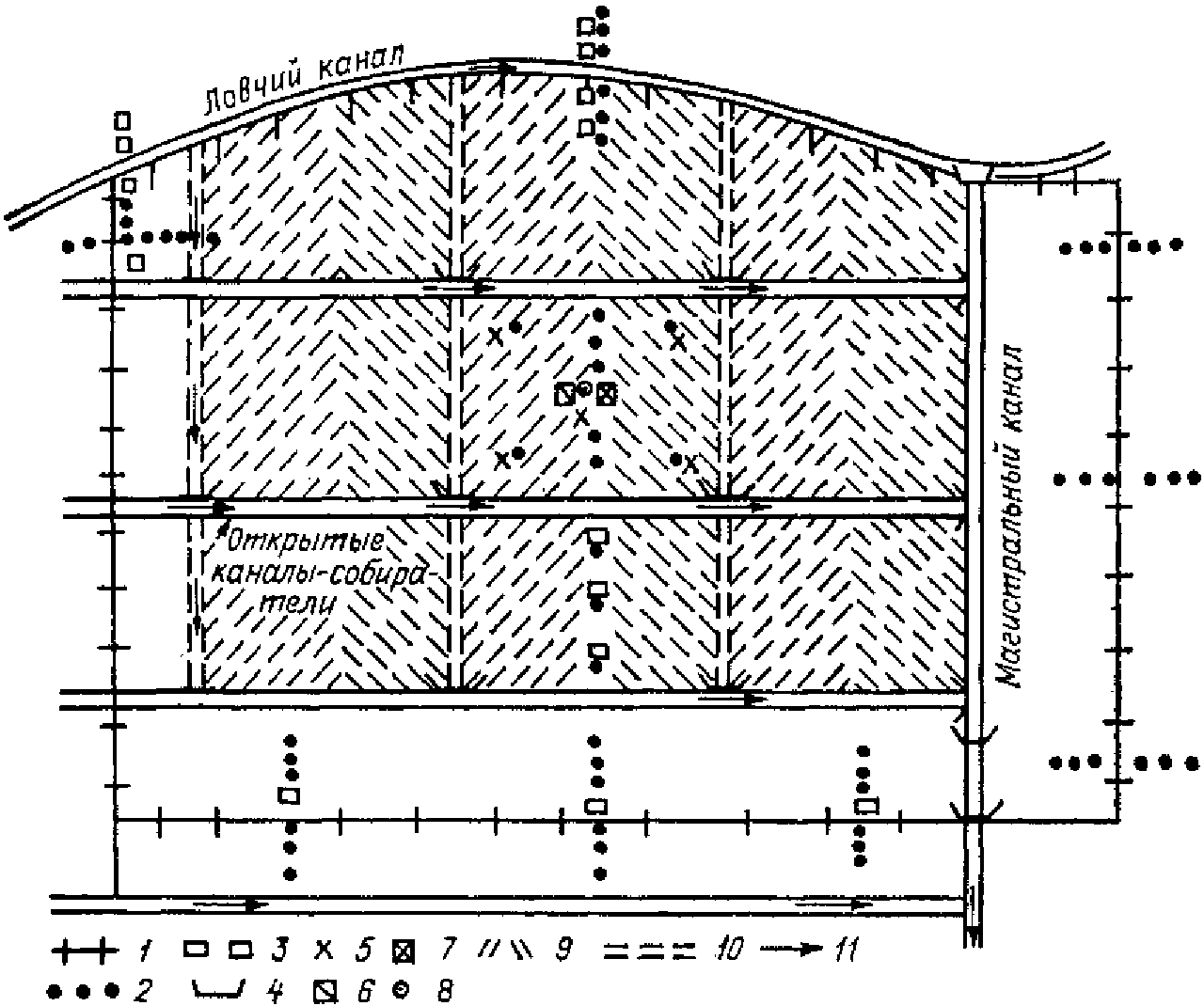

На разрабатываемых картах торфодобычи организуют наблюдения за уровнем болотных вод, промерзанием и оттаиванием торфяной залежи, снежным покровом, альбедо, изменением высотного положения поверхности болота. Карты для организации этих наблюдений выбирают с учетом обводненности участков массива, положения карт относительно границ массива и элементов осушительной сети, гидрогеологических условий.
На массивах, используемых в лесном хозяйстве, пункты наблюдений за гидрометеорологическим режимом размещают с учетом осушительной сети, состава и возраста древостоя, характера освоения массива (лесомелиорация, вырубки и лесопосадки). В осушенных заболоченных лесах организуют пункты наблюдений за уровнем болотных и грунтовых вод, стоком, промерзанием и оттаиванием болот, температурой торфяной залежи на разных глубинах, осадками, высотой и плотностью снежного покрова, температурой и влажностью воздуха, теплопотоком в торфяную залежь, изменением высотного положения поверхности болота. В лесопосадках кроме перечисленного выше проводят наблюдения за испарением с болот, составляющими радиационного баланса и скоростью и направлением ветра.
Водно-физические свойства торфяной залежи и химический состав болотных вод на осушенных и освоенных массивах надо изучать на участках с различными условиями водно-минерального питания и разной стратиграфией торфяной залежи.
3.1. Порядок проведения работ
Организации гидрометеорологических наблюдений на болоте должно предшествовать тщательное обследование болотного массива или системы массивов. Выбор и обследование болотного массива включают в себя камеральные и полевые работы, проводимые гидрологами-болотоведами.
Работы следует начинать со сбора сведений о строении и типологии болот интересующего района из литературных и архивных источников, включающих в себя материалы торфяного фонда СССР и отчеты разных организаций, работающих или производивших соответствующие работы на этой территории. На основе собранных материалов выбирают наиболее типичное для данного района болото (болотный массив или систему), на котором будут организованы гидрометеорологические наблюдения. При выборе массива следует иметь в виду необходимость обеспечения запросов народнохозяйственных организаций, использующих гидрометеорологическую информацию по заболоченным территориям, а также учитывать реальные возможности обеспечения станции и поста составом наблюдателей. Исходя из последнего, болотные массивы для организации наблюдений следует выбирать вблизи населенных пунктов.
Наибольший научный и практический эффект дает станция, работающая на массиве, часть которого осушена и освоена. Параллельные наблюдения за элементами гидрометеорологического режима на естественной (неосушенной) и осушенной частях болотного массива (массивов) позволяют получить максимум информации, необходимой для изучения особенностей водного режима и баланса естественных и осушенных болот и изменения их водно-теплового режима под влиянием хозяйственной деятельности.
Одновременно подбирают картографические и аэрофотосъемочные материалы на выбранный болотный массив, выполняют дешифрирование аэрофотоснимков и составляют типологическую карту болот и карту динамики болотных вод (сетку линий стекания).
На составленную типологическую карту болотного массива наносят данные (если они имеются) выполненных ранее обследований, в частности зондирования и бурения торфяной залежи. На основе полученных материалов составляют программу полевых работ, намечают маршруты наземных обследований болотных микроландшафтов, гидрографической сети на болоте и прилегающей к нему территории. Положение выбранных пунктов наблюдений корректируют в полевых условиях и закрепляют на местности и на типологической карте.
После выполнения полевых работ и обработки материалов (анализа торфяных образцов, построения стратиграфических профилей, уточнения типологической карты и т.п.) составляют подробное описание болота (болотного массива) и выбранных участков для организации пунктов наблюдений за элементами водного и теплового режимов.
На заключительном этапе работ при организации болотной станции или поста составляют проект на строительство служебных, жилых и хозяйственных помещений, установок для производства измерений и наблюдений, а также проект размещения и оборудования пунктов наблюдений.
3.2. Дешифрирование аэрофотоснимков и составление
типологических карт болот с сетками линий стекания
Дешифрирование аэрофотоснимков болот позволяет получить сведения об их типах и болотных микроландшафтах, очертаниях в плане, размерах занимаемой ими площади, степени обводненности, характере поверхности и гидрографической сети (реки, ручьи, озера, озерки, топи) в пределах болот и на прилегающей к ним местности.
На основе этих данных составляют типологическую карту болот и карту линий стекания болотных вод (сетку линий стекания).
Сведения о наличии материалов аэрофотосъемки на исследуемый болотный массив можно получить в соответствующей территориальной инспекции Госгеонадзора ГУГКа.
Исходными материалами для дешифрирования являются фотосхемы или фотопланы болот масштаба 1 : 10 000, 1 : 25 000 и 1 : 50 000. Когда болото дешифрируется с трудом, используют контактную печать (желательно более крупного масштаба) с репродукцией накидного монтажа. Материалы аэрофотосъемки масштаба 1 : 10 000 и 1 : 25 000 пригодны для подробного дешифрирования (выделение типов болотных микроландшафтов и гидрографической сети), а аэрофотосъемки масштаба 1 : 50 000 - для составления общего представления о болотном массиве (выделение групп болотных микроландшафтов) и прилегающей к нему местности. Оптимальными масштабами аэрофотоснимка для построения сеток линий стекания болотных вод являются 1 : 10 000 - 1 : 25 000. Причем аэрофотоснимки масштаба 1 : 10 000 используют при построении этих сеток для полигональных болот, а снимки масштаба 1 : 20 000 и 1 : 25 000 - для бугристых олиготрофных, мезотрофных и евтрофных болот.
Для повышения качества и точности дешифрирования используют лупы с 2 - 3-кратным увеличением, а при наличии смежных контактных отпечатков со значительным перекрытием друг друга - стереоскоп.
3.2.1. Типологическую карту болот составляют в соответствии с их классификацией (прил. 2) на основе дешифрирования аэрофотоснимков болот с использованием прямых и косвенных дешифровочных признаков (прил. 3).
На аэрофотоснимке желтой гуашью, которую легко смыть при необходимости, сплошной линией отделяют болота от суходолов и минеральных островов; неясные границы наносят длинным пунктиром и уточняют в полевых условиях <1>. Суходолы и минеральные острова среди болот обычно хорошо (за исключением тундры) дешифрируют по более крупной и четкой зернистости рисунка (деревья на этих участках более высокие, имеют густые кроны и распределены более равномерно, чем на болоте). Структура рисунка на аэрофотоснимках отображает мезорельеф болота, по которому можно определить его тип. Так, например, извилисто-полосатая структура рисунка указывает на грядово-мочажинный мезорельеф олиготрофных (верховых) или евтрофных (низинных) болот; пятнисто-полосатая - на бугристо-топяной мезорельеф бугристых болот, а сетчато-полигональная - на полигональный тип болота. Тональность аэрофотоснимка отражает различную обводненность отдельных участков болота (темный тон соответствует более значительному обводнению).
--------------------------------
<1> На осушенных и осушаемых болотах выделяют дренажную сеть.
После выделения контура болота на снимке "поднимают" гуашью или синей тушью все нечетко выраженные элементы гидрографической сети (речки, ручьи, озера, озерки) и оконтуривают топи. Дешифровочные признаки гидрографической сети приведены в прил. 4.
Затем коротким или точечным пунктиром сначала выделяют границы групп, а потом типов болотных микроландшафтов. Типологию микроландшафтов уточняют в полевых условиях. Различные типы болот различаются по своей структуре и растительному покрову, поэтому и дешифровочные признаки этих болот и болотных микроландшафтов различны (прил. 5). В этом приложении приведена краткая характеристика микроландшафтов, по которой проверяют правильность выделения типа болотного микроландшафта при наземных обследованиях.
С отдешифрированного аэрофотоснимка на кальку снимают гидрографическую и осушительную сеть (ручьи, речки, озера, топи, осушительные канавы), границы болот и болотных микроландшафтов, площади микроландшафтов закрашивают или штрихуют в соответствии с принятыми условными обозначениями (прил. 6).
После того как со снимка на кальку снимут типологическую карту обследованного болотного массива, на этом же аэрофотопланшете строят сетку линий стекания болотных вод.

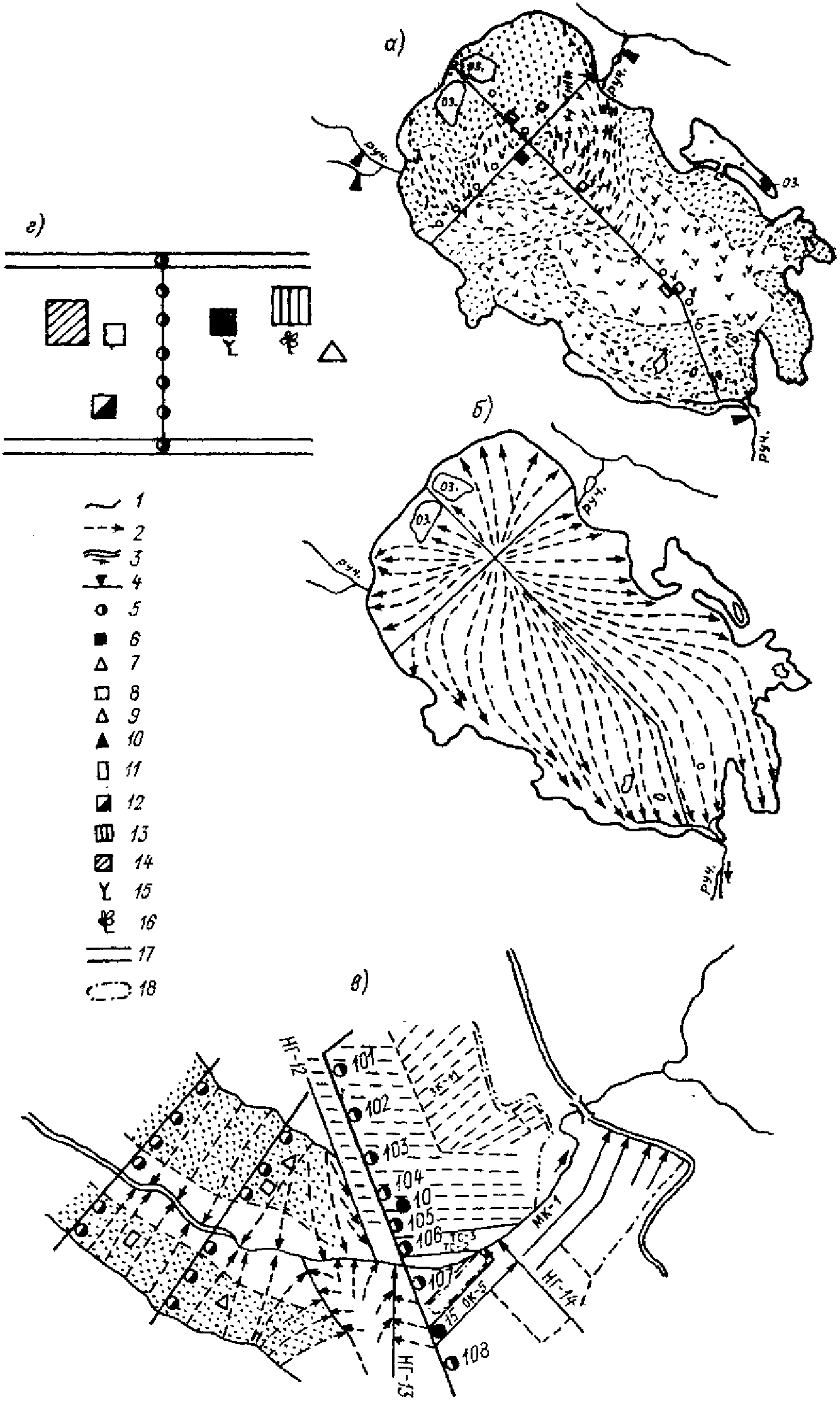

3.2.2. Линии стекания болотных вод на плане болотного массива указывают направление движения поверхностных и фильтрационных вод в деятельном слое болота. Их проводят на аэрофотоснимке светлой гуашью коротким пунктиром, на участках топей - более длинным (до 1,5 см) со стрелками в конце каждой линии. Расстояние между соседними линиями стекания не должно превышать 4 - 5 мм. Построенную на аэрофотоснимке сетку линий стекания копируют на кальку вместе с гидрографической сетью и границами болота. По сетке линий стекания определяют границы водосборов внутриболотных водотоков. Границы водосборов наносят на карту жирным пунктиром с точкой. Сетку линий стекания используют при расчете фильтрационного стока с различных участков болотного массива.
Ниже рассмотрены общие правила построения сеток линий стекания болотных вод для различных типов болот.
Полигональные болота. В качестве первичной гидрографической сети, по которой стекает вода с полигональных болот, принимают межполигональные трещины. Поэтому линии стекания болотных вод на полигональных болотах проводят на снимке по таким трещинам с учетом их характера и общего уклона местности, определяемого по топографическим картам масштаба 1 : 25 000.
Бугристые болота. На бугристых болотах линии стекания вод проводят по межбугорным понижениям (вдоль длинной оси) с учетом общего уклона, который определяют по топографическим картам масштаба 1 : 25 000. На аэрофотоснимках межбугорные понижения (ложбины, топи, западины или озерки) имеют вид более темных полос или пятен по сравнению с мерзлыми буграми.
Поверхностный и фильтрационный сток в верхнем оттаявшем слое залежи бугров осуществляется по локальным понижениям, хорошо выделяющимся на аэрофотоснимках из-за более темной тональности на общем фоне бугра. По этим понижениям (темным полосам) и проводят линии стекания.
Олиготрофные сфагновые болота. При проведении линий стекания болотных вод на аэрофотоснимках олиготрофных сфагновых болот учитывают характер структуры болотных микроландшафтов и, в первую очередь, ориентацию гряд и мочажин в комплексных грядово-мочажинном, грядово-мочажинно-озерковом и грядово-озерковом микроландшафтах. Гряды, мочажины и озерки этих комплексов на аэрофотоснимках имеют вид параллельных полос разной ширины и тональности. Их общее направление совпадает с направлением горизонталей поверхности болота и перпендикулярно направлению максимального уклона. Используя этот признак, линии стекания на схемах комплексных микроландшафтов проводят перпендикулярно общему направлению гряд и мочажин или групп озерков. Определяют направление движения болотных вод и наносят линии стекания по следующим признакам:
1) положение внешней гидрографической сети (водоприемники болотных вод - реки, речки, ручьи и озера) относительно дешифрируемого участка;
2) положение болотной гидрографической сети (ручьи, озера, топи) относительно дешифрируемого участка;
3) общий уклон местности, определяемый по топографической карте масштаба 1 : 25 000 или 1 : 100 000.
Анализ перечисленных признаков при дешифрировании аэрофотоснимков с изображением ленточно-грядовой структуры комплексных микроландшафтов позволяет достаточно точно построить сетку линий стекания. При этом хорошим дешифровочным признаком являются болотные топи. Их тип и форма, а также расположение на болотном массиве позволяют судить о направлении течения воды не только в самих топях, но и на прилегающих к ним участках.
При проведении линий стекания болотных вод на выпуклых олиготрофных болотных массивах в качестве дешифровочного признака учитывают закономерности расположения болотных микроландшафтов на территории таких массивов. Так, лесные и мохово-лесные микроландшафты на склоне болотного массива располагаются полосами вдоль горизонталей, т.е. перпендикулярно направлению максимального уклона. Иногда эти микроландшафты расположенные на склоновых участках массивов, имеют в плане форму эллипсов, большая ось которых показывает направление стока болотных вод. На участках лесных и мохово-лесных микроландшафтов, расположенных полосами вдоль рек и ручьев, вокруг озер и по окрайкам болот, линии стекания болотных вод проводят перпендикулярно границе этих микроландшафтов.
В микроландшафтах лесной и мохово-лесной групп дешифровочным признаком направления движения болотных вод являются осветленные полосы (так называемые полосы стока), вытянутые в направлении стекания болотных вод. Эти полосы часто заняты моховыми и мохово-травяными микроландшафтами, иногда с нечетко выраженной ленточно-грядовой структурой. На снимках, где преобладают микроландшафты моховой и мохово-травяной групп, линии стекания проводят с учетом характера гидродинамической ситуации на прилегающих к ним участках.
Евтрофные и мезотрофные болота. При построении сетки линий стекания болотных вод на снимках мезотрофных и евтрофных болот используют топографические карты масштаба не мельче 1: 25 000. На аэрофотоснимках этих болот, как и при дешифрировании других их типов, сначала выделяют все водоемы, водотоки и различные виды топей. Принцип построения сетки линий стекания на снимках комплексных микроландшафтов евтрофных и мезотрофных болот такой же, как и для олиготрофных сфагновых болот, а именно: линии стекания проводят перпендикулярно общему направлению гряд и мочажин, а направление движения болотных вод определяют по общему уклону поверхности болота, определяемому по карте с учетом внешней и болотной гидрографической сети.
3.3. Полевые работы
Полевые обследования естественных (неосушенных) болотных массивов проводят по заранее намеченным маршрутам при соблюдении правил техники безопасности, изложенных в прил. 7. Маршруты прокладывают на типологической карте или на отдешифрованном аэрофотоснимке болотного массива так, чтобы они пересекали все встречающиеся на болоте типы микроландшафтов и проходили от окраек массива, а лучше от реки-водоприемника через его центр (для олиготрофных массивов - через центр выпуклости).
При маршрутных обследованиях болот выполняют следующие работы.
1. Нивелирование IV класса поверхности болота для определения уклонов и зоны развития микрорельефа в различных микроландшафтах и построения профиля болотного массива по линии маршрута.
2. Зондирование торфяной залежи через каждые 100 м (в отдельных случаях чаще) с помощью специального металлического щупа для определения ее мощности.
Форма журнала, в котором записывают результаты нивелирования и зондирования, приведена в прил. 8.
3. Бурение торфяной залежи болотного массива по маршруту. Торфяную залежь бурят торфяным буром до минерального грунта в каждом болотном микроландшафте, при этом отбирают образцы торфа для лабораторных определений ботанического состава и степени разложения. Характер подстилающего минерального грунта определяют визуально по пробам, отбираемым буром.
В буровой журнал (прил. 9) записывают сведения об отборе образцов торфа по скважинам; указывают номера буровых скважин и элементы микрорельефа поверхности, где проведено бурение, глубину отбора проб от поверхности и номера образцов.
По результатам нивелирования поверхности болота, бурения и зондирования торфяной залежи и данным анализа образцов торфа строят стратиграфический профиль массива по маршруту (условные обозначения торфов приведены на вкладке в прил. 10).
4. Составление геоботанических описаний микроландшафтов в пунктах бурения торфяной залежи и в целом по маршруту. Форма бланка полевого описания болот приведена в прил. 11.
При описании болотного микроландшафта определяют его тип, описывают микро- и мезорельеф, древесный, травяно-кустарничковый и мохово-лишайниковый ярусы растительного покрова, а также обводненность (уровень болотных вод) и пнистость торфяной залежи (последнее описывают на всех болотах, кроме болот зоны многолетней мерзлоты).
Для описания микрорельефа поверхности болотного микроландшафта выбирают характерный участок площадью 100 м2 и более в зависимости от плановых размеров повышенных и пониженных элементов микро- и мезорельефа. На этой площадке определяют высоту и размеры различных элементов микрорельефа и процентное соотношение занимаемых ими площадей. У каждого пункта бурения путем нивелирования определяют также средние высоты повышений (кочки, моховые подушки, гряды, бугры, и др.) и понижений (мочажины, ложбины, топи и др.) мезо- и микрорельефа. В некомплексных микроландшафтах достаточно с одной стоянки отнивелировать по 25 точек, расположенных на повышенных и пониженных элементах; на грядах и буграх комплексных микроландшафтов - по 50 (25 на понижениях и 25 на повышениях микрорельефа); а в понижениях (мочажины, топи) - по 30 точек.
Облесенность микроландшафта определяют методом учетных площадок размером 10 x 10 м, на которых отмечают породу деревьев и сомкнутость крон, определяют число деревьев различной высоты, измеряют их диаметр на уровне мохового покрова. Отдельно определяют число сухих деревьев. Для определения сомкнутости крон деревьев учитывают площадь в долях единицы, получаемую при проекции крон деревьев на поверхность болота.
При описании моховой и травяно-кустарничковой растительности отмечают сомкнутость по ярусам (в процентах), состав и обилие каждого вида растений. Обилие видов растений оценивают по шкале Друде: Sol(1) - единично; Sp(2) - редко; Cop1(3) - растения встречаются в значительном количестве; Cop2(4) - в большом количестве; Cop3(5) - один вид покрывает почти всю площадь рассеянно; gr - то же группами; Soc(6) - сплошные заросли одного вида. Цифровые обозначения обилия видов растений приняты условно для удобства составления таблиц характеристики растительности.
При описании растительного покрова микроландшафта собирают гербарий малоизвестных растений.
5. Определение на болоте поверхностной и глубинной пнистости торфяной залежи. Поверхностную пнистость определяют путем выбора площадок размером 10 x 10 м и подсчета на них количества пней, их средней высоты и диаметра. Глубинную пнистость определяют на пробных площадках размером 10 x 0,5 м, где торфяным щупом прокалывают верхний слой торфяной залежи на глубину 1,5 - 2,0 м. Зондируют залежь по трем параллельным линиям в шахматном порядке через 25 см. На каждой площадке делают до 120 проколов, отмечая глубину залегания пней.
6. Определение уровня болотных вод в пунктах бурения торфяной залежи. Для этого до начала работ бурят одну-две скважины или роют один-два шурфа глубиной 0,5 - 1,0 м, в которых после полного восстановления положения уровня воды производят его нивелирование.
7. Описание гидрографической сети на болоте (речки, ручьи, озера, озерки, топи), пересекаемой маршрутом. В описании приводят сведения о размерах водотоков и водоемов, их глубине, характере дна и берегов, скорости течения, степени зарастания водной поверхности влаголюбивой растительностью.
8. Наземная проверка результатов предварительного типологического дешифрирования болотного массива и его гидрографической сети.
В программу полевых работ кроме маршрутных исследований болот включают гидрографическое обследование водотоков, втекающих в болотный массив или вытекающих из него. Их обследуют на прилежащих суходолах на участках протяженностью 1 - 2 км. Проводят рекогносцировку суходольных берегов массива (рельеф, растительность, почвогрунты) и по ней составляют описание водотоков и схему размещения на них гидрометрических сооружений согласно требованиям Наставления гидрометеорологическим станциям и постам, вып. 6, ч. II.
Место для расположения гидрометрического сооружения на реке (ручье) необходимо выбирать как можно ближе к границе болотного массива, чтобы изучаемый водосбор имел максимально возможную заболоченность. Сооружение следует размещать в более суженной части долины и на участках водотока с наибольшими уклонами, где можно создать необходимый перепад уровней воды без существенного подпора в верхнем бьефе при измерении расходов воды водосливами или лотками.
По материалам полевого обследования уточняют типологическую карту болотного массива, описывают его и разрабатывают проект размещения пунктов наблюдений и измерительных устройств.
Полевые обследования осушенных и освоенных болот выполняют по рассмотренной выше программе работ для уточнения и дополнения данных о строении болотных массивов и режиме водотоков на их территории, полученных при изысканиях для последующего их осушения и освоения.
Нивелирование поверхности болот с сезонным промерзанием, зондирование и бурение их торфяной залежи несколько отличаются от таких же работ на болотах с многолетней мерзлотой.
3.3.1. Полевые работы на болотах с сезонным промерзанием залежи. При выполнении нивелировочных работ на массиве отмечают границы болотных микроландшафтов, определяют высотные отметки уровней воды на болоте, реках, ручьях и озерах, пересекаемых геоботаническим маршрутом. Для построения профиля болота по линии маршрута расстояние между нивелируемыми точками должно быть не более 100 м. Для определения уклонов поверхности воды в микроландшафтах нивелируют уровень болотных вод в скважинах, расположенных вдоль линии стекания. Методика определения уклона на болотах приведена в прил. 12.
Торфяную залежь зондируют (определяют глубину) во всех нивелируемых по линии маршрута точках. Данные определений записывают в журнал технического нивелирования (прил. 8).
Пробы торфа отбирают торфяным буром Гиллера (ТБГ-1) или буром Инсторфа в центре каждого некомплексного болотного микроландшафта в одном пункте (буровая скважина), в комплексных микроландшафтах - в двух пунктах (одна скважина на гряде, другая - в мочажине). Пункты для отбора проб в комплексных микроландшафтах надо располагать достаточно далеко от края гряд и мочажин. При большой протяженности отдельных болотных микроландшафтов (более 1,5 км) буровые скважины следует располагать через каждые 400 - 500 м. Образцы торфа берут по генетическим слоям, различающимся по цвету и структуре, обычно через 25 см по всей глубине торфяной залежи. Образцы (предварительно отжатые) заворачивают в заранее пронумерованные листы кальки и складывают в полиэтиленовые мешочки отдельно по каждой буровой скважине, чтобы сохранить их от полного высыхания. В каждый мешочек вкладывают этикетку, на которой указывают номера скважины и образцов торфа.
3.3.2. Проведение полевых работ на болотах зоны многолетней мерзлоты. Поверхность болота по маршруту нивелируют свободным ходом по деревянным кольям длиной 30 - 50 см, установленным вровень с моховым (лишайниковым) покровом бугра. При нивелировочных работах отмечают границы болотных микроландшафтов и высотные отметки уровней воды в межбугорных понижениях (топи, ложбины, западины), на реках, ручьях и озерках в местах пересечения их маршрутом. Данные записывают в нивелировочный журнал (прил. 8). Расстояние между отнивелированными точками должно быть не более 100 м. Микронивелировку поверхности болота выполняют у каждой буровой скважины отдельно на бугре и в межбугорном понижении.
Уклоны водной поверхности в болотных микроландшафтах определяют путем нивелирования уровня болотных вод в межбугорных понижениях по линии их длинной оси.
Торфяную залежь зондируют во всех нивелируемых точках от поверхности болота до минерального грунта в талых межбугорных понижениях (топи, ложбины, западины) и до горизонта многолетней мерзлоты на буграх. На буграх по нивелируемым точкам определяют глубину оттаивания, а в пунктах бурения скважин - мощность торфяной залежи. Данные зондирования записывают в журнал технического нивелирования.
Бурят торфяную залежь и отбирают образцы торфа в каждом микроландшафте. На мерзлых участках болота образцы отбирают буром АМ-16 или АМ-24, а на талых (межбугорные понижения) - буром Гиллера или Инсторфа. Буровые скважины надо располагать в центральных частях каждого микроландшафта на различных элементах микрорельефа (бугры, полигоны, топи, ложбины, западины, межполигональные трещины). При большой протяженности микроландшафта скважины по линии маршрута бурят через 400 - 500 м. Образцы торфа в талом слое залежи отбирают по генетическим слоям, в мерзлом - через 15 см. Образцы влажного торфа заворачивают в заранее приготовленные листы кальки, а образцы с мерзлым торфом помещают в полиэтиленовые мешочки (каждый в отдельности), где они находятся до полного оттаивания, после чего их отжимают и заворачивают в листы кальки (листы кальки и полиэтиленовые мешочки заранее нумеруют). Затем их складывают в отдельный полиэтиленовый мешок с этикеткой, на которой указывают номер данной скважины и номера образцов. Подготовленные таким образом образцы вместе с журналом бурения отсылают в лабораторию для анализа.
3.4. Нивелирование на болотах
Нивелировочные работы на болотах проводят для высотной привязки плановой основы и наблюдательных пунктов и при геоботанических маршрутных обследованиях с учетом общих правил и приемов нивелирования. Однако ввиду специфических особенностей болот (сильное обводнение, малая несущая способность поверхности и др.) для получения достаточной точности нивелирования необходимо выполнять следующее:
1) при высотной привязке наблюдательных установок на болоте пользоваться удлиненным (3 - 4 м) штативом, изготовленным из обычного стандартного штатива (рис. 3.1 б, в). При отсутствии такой возможности необходимо до нивелирования специально подготовить места для стоянок инструмента на болоте: под ножки-опоры стандартного штатива забить колья (см. рис. 3.1 а). При малой толщине торфяной залежи колья забивают под углом до минерального грунта, при большой толщине - до уплотненного слоя залежи, обеспечивающего их устойчивое положение. Эти же колья используют и при обратном нивелировочном ходе. На осушенных и мерзлых болотах специальную подготовку стоянок не производят;
2) предварительно разбивать пикетаж. На естественных болотах пикетажные колья должны быть достаточно длинными, чтобы их высотное положение было неизменным (по возможности их забивают до минерального грунта, подстилающего болото, или до плотных слоев торфяной залежи). На осушенных болотах применяют более короткие колья (40 - 50 см). На болотах, расположенных в зоне многолетней мерзлоты, колья берут такой длины, чтобы их можно было заглубить (вморозить) в мерзлый слой залежи;
3) длину плеч при нивелировании делать не более 50 - 70 м. Нивелирование делают в два хода от постоянного репера.
1 - деревянные рейки, 2 - бруски, 3 - болт,
4 - отверстия для болтов.
При маршрутных геоботанических обследованиях болот необходимо соблюдать следующее:
1) пользоваться только удлиненным штативом;
2) использовать специально подготовленные переносные (съемные) пикетные колья; кол должен иметь длину, обеспечивающую его устойчивое положение при нивелировании на обследуемых болотных микроландшафтах, фиксируемую точку (гвоздь) для установки нивелировочной рейки и ручку для извлечения его из торфяной залежи;
3) вытаскивать из торфяной залежи задний пикетный кол только после того, как взят отсчет по нивелировочной рейке, установленной на переднем пикетном коле.
Нивелировочные работы при маршрутных геоботанических обследованиях болот проводят в один (свободный) ход по съемочным колам для получения профиля болотного массива по линии маршрута. Нивелирование по маршруту проводят от временного репера, установленного на суходоле. Если на маршруте встречается река (озеро), то обязательно нивелируют урез воды. Пикетный переносной кол устанавливают в характерных местах рельефа, на границах болотных микроландшафтов, у пунктов бурения скважин, на урезах воды озер и т.д.
При нивелировании по маршруту с одним реечником во избежание случайной "потери" высотной увязки пикета с предшествующими занивелированными точками необходимо на каждой стоянке определять горизонт инструмента.
При выполнении нивелировок на болоте необходимо следить за постоянством высотного положения кола и нивелира во время отсчетов и переходов реечников. Реечник должен обходить нивелир на расстоянии 5 - 7 м.
После завершения строительных работ, связанных с организацией и открытием станции или поста, до начала систематических наблюдений необходимо оформить техническую документацию, содержащую:
1) акты приемки сооружений, устройств и установок;
2) акт открытия станции (поста);
3) технический паспорт и дела на гидрометрические сооружения, установки и устройства;
4) технические дела болотной станции и прикрепленных к ней постов.
Акты приемки составляют на все устройства, сооружения и установки станции, в том числе на суходольную и болотную метеоплощадки, створы водомерных болотных и гидрогеологических скважин, пункты наблюдений за осадками, подъемом уровня болотных вод от выпадающих осадков, испарением, а также на служебные, жилые и хозяйственные постройки.
Акты приемки гидрометрических сооружений оформляют по форме из Наставления, вып. 6, ч. II, а по прочим сооружениям и установкам станции - применительно к ней.
Акты приемки капитальных сооружений станции, в том числе служебных, жилых и подсобных помещений, составляют комиссия представителей управления по гидрометеорологии и подрядной строительной организации и начальник станции.
На основании актов приемки сооружений, установок и устройств готовят акт открытия станции по форме ГМ-6 Наставления, вып. 1, который утверждает начальник управления по гидрометеорологии.
Техническую документацию для болотных станций и постов составляют по утвержденным формам из прил. 13 - 17, где даны пояснения по их заполнению.
Формы технического паспорта гидрометрического сооружения и расходного поста приведены в Наставлении, вып. 6, ч. II.
Технический паспорт гидрометрического сооружения составляют по материалам изысканий и по проекту гидрометрического сооружения.
Если при строительстве гидрометрического сооружения были отклонения от проекта, то необходимо обмерить сооружение и результаты записать в технический паспорт.
Технический паспорт смотровых скважин и пьезометров составляют по форме ТГ-84.
При описании пьезометра (см. раздел 1, п. 2 паспорта) указывают его диаметр и общую длину, длину фильтровой колонки и отстойника, размер ячейки сетки, из которой изготовлен фильтр.
Сведения о скважинах (пьезометрах) имеют форму таблицы (см. п. 9 паспорта), предназначенной для гидрогеологических скважин. Информацию о мощности разделяющего слоя и его коэффициенте фильтрации помещают в графе "Примечание".
Всю техническую документацию составляют в трех экземплярах. Первый экземпляр (подлинник) хранят на станции и дополняют в процессе ее последующей работы; второй экземпляр находится в управлении по гидрометеорологии, курирующем данную станцию; третий экземпляр направляют в ГГИ.
Второй и третий экземпляры дополняют соответствующими сведениями при проведении методических инспекций станции.
Срок действия технической документации ориентировочно установлен 10 лет, после чего в случае необходимости документацию составляют заново. Прежнюю документацию со всеми приложениями хранят постоянно.
Полевые работы и наблюдения
ИЗУЧЕНИЕ СТРОЕНИЯ И КОЛЕБАНИЙ ПОВЕРХНОСТИ БОЛОТА
И ХАРАКТЕРИСТИК СТРУКТУРЫ ГОРИЗОНТА
ФОРМИРОВАНИЯ МИКРОРЕЛЬЕФА
5.1. Общие положения
Горизонт формирования микрорельефа (ГФМ) <1> - это верхняя часть деятельного слоя, где формируются элементарные формы поверхности болота <2>: кочки, западины, гряды, мочажины, бугры, полигоны и др. На естественных болотах различным типам микроландшафтов свойственны разные формы и размеры микрорельефа. На осушенных болотах естественный микрорельеф обычно нарушен, однако при хозяйственном использовании на них появляются своеобразные формы мелкого микрорельефа.
--------------------------------
<1> Ранее ГФМ называли зоной развития микрорельефа, а его толщину обозначали Aк.
<2> При наличии мохового покрова за поверхность болота на данном участке принимают поверхность головок мха, при отсутствии мха - поверхность дернины на уровне узлов кущения травянистых растений, а при отсутствии растительного покрова вообще - поверхность торфа.
Водно-физические характеристики торфяной залежи (коэффициенты фильтрации и водоотдачи, капиллярные свойства и др.) изменяются с глубиной. Причем эти характеристики в однотипных болотных микроландшафтах, даже расположенных на разных массивах, можно сравнивать между собой, если для этого выбрать идентичные плоскости отсчета. В качестве такой плоскости используют среднюю поверхность микроландшафта.
Важным свойством болот является параллельность средней поверхности болота и зеркала болотных вод. Это позволяет все водно-физические характеристики торфяной залежи "привязывать" к поверхности микроландшафта через уровень болотных вод.

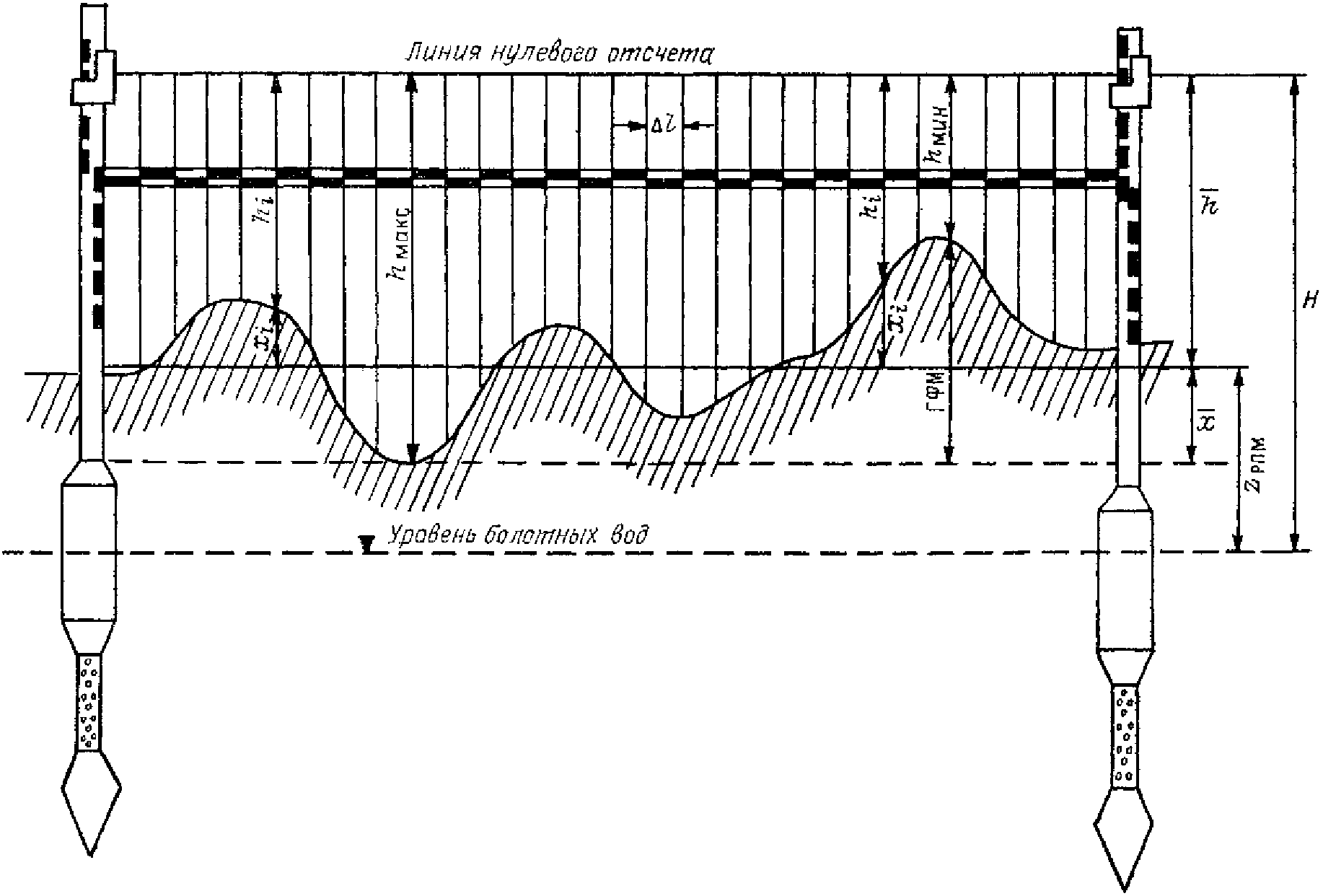

Среднюю поверхность болота определяют методом линейной таксации. Суть метода заключается в съемке профиля вертикального сечения ГФМ, т.е. в определении высот поверхности микрорельефа болота от уровня болотных вод на линии заданной длины (линии таксации) по определенному количеству точек. Ввиду сложности измерения высоты поверхности микрорельефа болота от уровня воды в каждой точке к уровню воды "привязывают" линию нулевого отсчета, поднятую над болотом над линией таксации (рис. 5.1) на высоту H. Значение H равно расстоянию от уровня воды до линии отсчета, в качестве которой используют леску, натянутую над болотом между опорами, установленными в шурфах. Шурфы (точки привязки линии отсчета к уровню) располагают через 5 м.
с естественным микрорельефом.
По результатам статистической обработки данных таксационных измерений для участка болота (см. п. 5.5) определяют: 1) среднюю ординату профиля ГФМ - x; 2) дифференциальную -
и интегральную W(x) кривые распределения высот микрорельефа (рис. 5.2) с параметрами S и
.
и интегральную W(x) кривые распределения высот микрорельефа (рис. 5.2) с параметрами S и .
микроландшафта - дифференциальная
и интегральная W(x).
и интегральная W(x).Скв. 101, сосново-кустарничково-сфагновый микроландшафт,
29.07.86 г., отм. РПМ-54, 57 м БС, zРПМ = -29 см.
Параметры распределения S - среднеквадратическое отклонение и
- коэффициент вариации характеризуют степень расчлененности поверхности болота.
- коэффициент вариации характеризуют степень расчлененности поверхности болота.Интегральную кривую распределения высот микрорельефа поверхности болота применяют при определении высот отбора монолитов торфа для изучения испарения и водно-физических свойств торфяной залежи, а также при расчете средних для микроландшафта характеристик испарения, коэффициентов фильтрации, водоотдачи и др.
Дифференциальная кривая распределения высот микрорельефа поверхности болота
наглядно показывает структуру микрорельефа, а при сопоставлении за разные годы - и ее изменение под влиянием различных факторов (колебания уровня воды, снежной нагрузки, вытаптывания и др.).
наглядно показывает структуру микрорельефа, а при сопоставлении за разные годы - и ее изменение под влиянием различных факторов (колебания уровня воды, снежной нагрузки, вытаптывания и др.).Величина
является средней высотой поверхности микроландшафта над нижней точкой ГФМ. Ее используют при определении отметок средней поверхности болота.
является средней высотой поверхности микроландшафта над нижней точкой ГФМ. Ее используют при определении отметок средней поверхности болота.По данным таксационных работ, выполненных по полной программе (по длинной линии), определяют абсолютную отметку расчетной поверхности микроландшафта РПМ <1>. Эти работы проводят 1 раз в 4 - 6 лет в летний период при уровне болотных вод, близком к среднему многолетнему, с допустимым отклонением от него 5 - 7 см.
--------------------------------
<1> На осушенных и освоенных массивах расчетную поверхность микроландшафта РПМ определяют с использованием нивелира. Поправки к РПМ для получения РПМф находят по полевой установке.
Следует иметь в виду, что поверхность болота в зависимости от целого ряда факторов изменяет свое высотное положение. Наблюдения за его изменениями ведут путем учащенных таксационных измерений по закрепленной короткой линии (см. гл. 6), в результате которых получают отметки средней поверхности болота СПБz. Используя эти данные, находят поправки
к отметке РПМ, т.е. получают фактическую отметку на любой момент времени РПМф. К этой поверхности привязывают уровень болотных вод, а через него и водно-физические характеристики торфяной залежи.
к отметке РПМ, т.е. получают фактическую отметку на любой момент времени РПМф. К этой поверхности привязывают уровень болотных вод, а через него и водно-физические характеристики торфяной залежи.таксации и закрепление ее на местности
Линии таксации размещают у каждой водомерной скважины или куста водомерных и гидрогеологических скважин, а также на участках болота, где ведут наблюдения за суммарным испарением, влажностью торфа в зоне аэрации, реакцией уровня болотных вод на выпавшие осадки, отбирают монолиты торфяной залежи, если эти участки по расположению на массиве (центральная часть, склон, окрайка) не совпадают с участками расположения водомерных скважин.
Если водомерные скважины расположены друг от друга на расстоянии, меньшем половины длины линии таксации, то для них прокладывают одну общую линию.
На болотах с естественным микрорельефом линии таксации ориентируют, как правило, вдоль линий стекания болотных вод. Исключение составляют те линии, которые необходимо разместить в зоне влияния на уровень болотных вод осушительных канав (дрен). В этом случае таксационную линию прокладывают параллельно осушительной канаве вблизи водомерной скважины.
Длину линии таксации на болотах с естественным микрорельефом определяют по табл. 5.1 в зависимости от значения среднеквадратического отклонения S, известного по ранее выполненным в данном микроландшафте таксационным исследованиям структуры ГФМ или по значению амплитуды изменения высот ГФМ Aк. Ее определяют на участке микроландшафта перед разбивкой линий таксации: на самых высоких и самых низких элементах микрорельефа (кочках и западинах) вырезают длинным ножом шесть - восемь шурфов диаметром 5 - 8 см; после восстановления уровня воды в этих шурфах измеряют расстояние от уровня воды до поверхности болота. Из измеренных элементов выбирают самую высокую кочку и самую низкую западину. Разность высот этих точек над уровнем воды и определяет значение Aк.
Таблица 5.1
при различных значениях S или Aк
S см .............................. | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Aк см ............................. | 10 | 20 | 30 | 40 | 45 | 50 | 55 |
L м ................................ | 85 | 90 | 95 | 100 | 105 | 110 | 120 |
S см .............................. | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Aк см ............................. | 60 | 65 | 70 | 80 | 90 | 100 | > 100 |
L м ................................ | 125 | 150 | 250 | 300 | 325 | 345 | 370 |
При указанных в табл. 5.1 значениях длины линии таксации L относительная погрешность определения
составляет 7,5 - 10% значения S.
составляет 7,5 - 10% значения S.При наличии естественного микрорельефа прокладывают, как правило, одну-две линии таксации. Однако если в намеченном месте линейные размеры микроландшафта в направлении уклона оказываются меньше длины линии, указанной в табл. 5.1, то на данном участке прокладывают несколько параллельных линий длиной, равной L/n, где n - число линий. Аналогично поступают и тогда, когда скважина находится вблизи границы двух микроландшафтов или когда в комплексном микроландшафте на расстоянии, равном L, заметно существенное изменение соотношения составляющих комплекса, например площадей гряд и мочажин.
В грядово-мочажинных комплексах таксацию проводят только на грядах. При этом длину таксационной линии назначают по характеристике расчлененности микрорельефа поверхности гряд (а не комплекса). Если гряда достаточно широкая и длина линии таксации укладывается на двух-трех отрезках, то таксацию следует выполнять на одной гряде; если же гряды узкие, то таксационную линию надо размещать на нескольких, по возможности, однотипных грядах, при этом в полевой книжке номер отрезка должен соответствовать номеру, указанному на схеме размещения таксационных линий. Превышение гряд над мочажинами определяют нивелированием поверхности мочажин по 10 - 20 точкам. При проведении таксации значение превышения определяют как разность отметок СПБ на гряде и средней высоты мочажины в сантиметрах.
На мерзлых бугристых болотах принципы размещения и ориентации линий таксации те же, что и на талых; на полигональных болотах линию таксации размещают так, чтобы она пересекала несколько однотипных полигонов, начинаясь и заканчиваясь на середине межполигональных трещин.
На осушенных болотах, не сохранивших естественный микрорельеф, таксацию рельефа производят с помощью нивелиром по двум взаимно перпендикулярным линиям длиной 10 м. У одиночных скважин линии таксации размещают в непосредственной близости от них. При наличии останцового бугра вокруг скважины одну из линий прокладывают с разрывом на месте бугра, а вторую смещают в сторону, за его границу. Линии ориентируют в плане параллельно и перпендикулярно направлению осушительной канавы (дрены).
В створах водомерных скважин, предназначенных для характеристики кривой депрессии уровня между осушителями, одну линию прокладывают параллельно створу скважин на расстоянии 5 м от него, а вторую - перпендикулярно ей на расстоянии B/4 от осушителя (B - расстояние между осушителями).
Начало и конец линии таксации на местности закрепляют вехами высотой 2 - 3 м с укрепленными на них табличками, где должны быть указаны номер таксационной линии, соответствующий номеру ближайшей водомерной скважины (или номерам крайних скважин створа), длина линии и год ее разбивки.
Пример. Такс. 206, L = 95 м, 1986 г., такс. 301, L = 40 + 10 м, 1986 г. (линия таксации состоит из двух отрезков).
На болотах с естественным микрорельефом по всей длине линии таксации через 5 м необходимо пробурить или отрыть шурфы диаметром 11 - 16 см и глубиной 30 - 35 см для установки вертикальных опор при съемке профиля ГФМ. На бугристых и полигональных болотах для обеспечения устойчивости опор необходимо последние заглублять на 20 - 30 см в мерзлый слой.
Для вычисления высотной отметки РПМ в месте нахождения скважины или какой-либо иной наблюдательной установки необходимо определить отметку уровня воды в этом месте во время съемки профиля. Для повышения точности следует заранее у скважины (установки) на расстоянии не более 1,5 м установить временный репер (сваю) в шурфе и нивелировкой определить его отметку и до и после съемки профиля измерить линейкой превышение уровня над головкой этого репера с погрешностью до 1 мм, а принятый для расчетов уровень округлить до 1 см. Чтобы исключить вероятность искусственного подъема уровня под влиянием тяжести наблюдателя при измерении, подход к шурфу должен быть оборудован мостиком на сваях длиной 2 - 3 м. Одновременно для повышения надежности определения высотной отметки РПМ измеряют уровень и в водомерной скважине над головкой болотного <1> репера.
--------------------------------

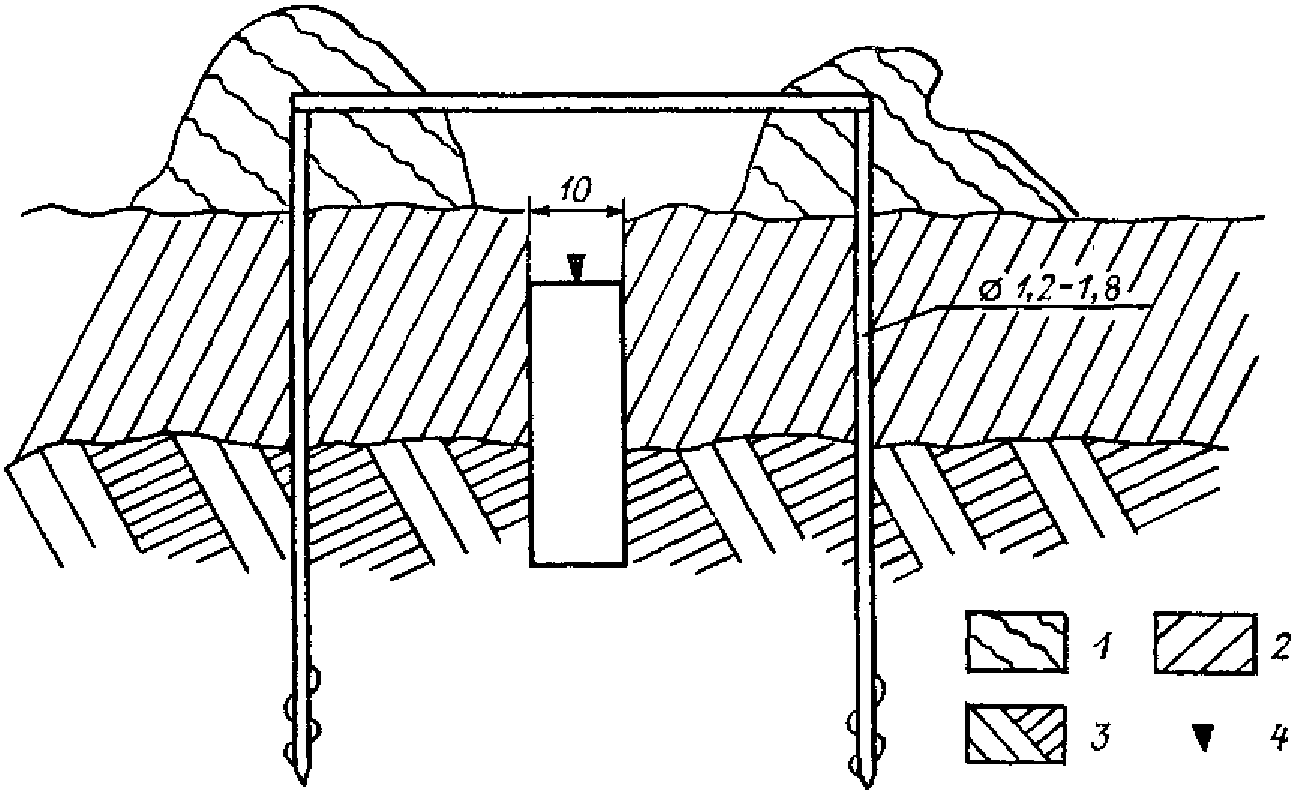

<1> Болотный репер в отличие от обычного на болоте устанавливают в водомерной скважине ниже глубины сезонного промерзания торфяной залежи (см. п. 12.3).
На осушенных болотах, не имеющих естественного микрорельефа, вехами закрепляют одну из двух линий, направленную перпендикулярно осушительной канаве (дрене). Высотную привязку профиля ГФМ и уровня воды осуществляют от головки болотного репера в водомерной скважине. Поскольку высоты микрорельефа на осушенных болотах определяют нивелировкой, шурфы на таксационной линии и дополнительный временный репер (сваю) не закладывают.
По окончании подготовки линии таксации составляют схему размещения ее на данном участке болота в масштабе 1 : 1000 или 1 : 5000.
На схеме необходимо показать границы участка (микроландшафта, сельскохозяйственного поля, карты торфодобычи), направление водомерного створа и линии таксации, расположение водомерных скважин, временных реперов в шурфах, направление осушительных канав (дрен) и линий стекания болотных вод.
5.3. Оборудование для съемки профиля ГФМ
В комплект таксационного оборудования, применяемого для съемки профиля ГФМ, входят пять вертикальных опор-пьезометров, капроновая леска (тамиль) диаметром 0,4 - 0,5 мм и длиной 26 - 27 м, намотанная на специальную катушку массой 0,4 кг, ленточная рулетка длиной 10 - 20 м и канцелярская линейка длиной не менее 70 см.
Вертикальные опоры-пьезометры служат для определения высоты выноса линии отсчета (H) над уровнем болотных вод и закрепления на этой высоте лески, принимаемой за линию отсчета ординат профиля ГФМ.
Опора состоит (рис. 5.3) из трубчатого каркаса пьезометра, фильтровой колонки, поплавкового устройства и подвижной муфты с фиксирующим устройством.
Трубчатый каркас пьезометра 5 разборный и включает в себя верхнюю трубу 1, поплавковую камеру 15, кожух фильтровой колонки 12. Все три части каркаса, имеющие разный диаметр, соединены между собой переходными муфтами с винтовой нарезкой 9.
Фильтровая колонка служит для грубой очистки болотной воды, поступающей в поплавковую камеру пьезометра. Она состоит из перфорированной трубы (кожуха 12), фильтровой сетки 13 и нижней пробки с режущим наконечником 14.
Поплавковое устройство состоит из поплавка 10, штанги 7, указателя уровня 6, шкалы 16 и направляющей струны 11.
Подвижная муфта с фиксирующим устройством закрепляет леску (линию отсчета) на заданной высоте H над уровнем болотных вод. Она состоит из муфты 17, фиксатора 2 с нажимным крючком 3, шкалы 4 с отверстиями для фиксатора на верхней трубе опоры и штыря 18 с прорезью для подвешивания таксационной лески.
При подготовке комплекта опор-пьезометров к полевым работам проверяют работу поплавкового указателя уровня и исправность других узлов каждой опоры.
По техническим условиям изготовления у всех опор, входящих в данный комплект таксационного оборудования, расстояние R (рис. 5.4) от уровня воды (УВ) в поплавковой камере до линии 2, разделяющей красный (К) и белый (Б) цвета на указателе уровня, должно быть одинаковым. Однако со временем оно может измениться из-за уменьшения подъемной силы поплавка. Если эти изменения малы, то прежнее значение расстояния R можно восстановить путем соответствующего перемещения линии границы цветной раскраски 2 на указателе.
Для проверки расстояния R поочередно опускают опоры вертикально в бак с чистой водой до риски 3, нанесенной на внешней стенке поплавковой камеры, и делают отсчет по шкале указателя уровня 1 на высоте линии 2 границы цветной раскраски указателя. Этот отсчет должен быть одинаковым на всех опорах и соответствовать целому сантиметру. Если отсчет по какой-либо опоре отличается от остальных отсчетов более чем на 2 мм, линию границы цветной раскраски указателя уровня смещают на столько же миллиметров путем подкрашивания лаком соответствующего цвета тонкой кисточкой через прорезь на шкале указателя.
Результаты проверки расстояния R в виде отсчетов по шкале указателя уровня и значения смещения линии границы цветной раскраски указателя записывают каждый раз в технический листок комплекта опор (прил. 18).
Надежность работы комплекта опор-пьезометров может быть обеспечена только при своевременном и качественном уходе, заключающемся в следующем:
1) очистке от частиц торфа фильтровой сетки и промывке ее водой каждый раз после одного дня работы на съемках профилей ГФМ;
2) промывке поплавковой камеры чистой водой при каждой промывке сетчатого фильтра;
3) проверке натяжения направляющей струны и свободного движения поплавка по ней перед каждым выходом на полевые работы;
4) обновлении раскраски шкал указателя уровня и подвижной муфты по мере ее стирания;
5) смазке резьбовых соединений и деталей фиксатора при каждой разборке опоры.
Для выполнения работ, предусмотренных в пунктах 1) и 3), необходимо отвернуть фильтровую колонку и вынуть сетчатый фильтр. Очищают и промывают фильтр "ершом". Поплавковую камеру промывают путем многократного погружения ее в сосуд с чистой водой. Одновременно проверяют подвижность поплавка и значения отсчетов по шкале указателя уровня, соответствующие крайнему верхнему и нижнему положению поплавка. Последние записывают в технический листок комплекта опор. Поплавок должен свободно, без задержек передвигаться вдоль струны при погружении опоры в воду. Натяжение струны считают достаточным, если поплавок свободно перемещается по ней при плавном погружении в воду опоры, наклоненной под углом 70°. Смазывать резьбовые соединения деталей опоры можно любой консистентной смазкой (солидолом, тавотом, техническим вазелином), а детали фиксатора - двумя каплями трансформаторного масла. Во избежание деформации штанг поплавковых устройств при эксплуатации и транспортировке опор-пьезометров надо оберегать их от ударов и падений, нельзя резко втыкать опоры в торфяную залежь.
При отсутствии опор-пьезометров можно пользоваться рейками-опорами (деревянными или из легкого уголкового материала), оборудованными перемещающимися указателями уровня для установки опоры в шурфе и приспособлением для крепления лески (линии отсчета) с грузом.
Если таксацию проводят с помощью реек-опор, то необходимо пользоваться переносным мостиком при установлении их в шурфах.
В качестве намоточного устройства лески, используемого при таксационных работах, применяют зимнюю рыболовную удочку, в ручку которой заложен дополнительный свинцовый груз массой 350 г.
Устройство для намотки таксационной лески (рис. 5.5) состоит из корпуса 1 с нитевидным отверстием 2 и ручкой 7 с дополнительным грузом 6, намоточной катушки 3 с ручкой для намотки 5 и винтовым зажимом 4.
5.4. Съемка профиля ГФМ, гидрологические и геодезические
измерения при определении РПМ
Съемку профиля вертикального сечения ГФМ на болотах с естественным микрорельефом проводят по заранее подготовленным линиям таксации (см. п. 5.2). Съемку делают в период устойчивого летне-осеннего подъема уровня при глубине, равной его среднему многолетнему значению. При этом на буграх и полигонах болот зоны многолетней мерзлоты уровень должен находиться в 15 - 20 см над поверхностью мерзлого слоя. При съемке профиля ГФМ измеряют его ординаты hi через равные расстояния
по всей длине линии таксации L. Схема съемки профиля ГФМ на болотах с естественным микрорельефом приведена на рис. 5.1.
по всей длине линии таксации L. Схема съемки профиля ГФМ на болотах с естественным микрорельефом приведена на рис. 5.1.Работы по съемке профиля ГФМ проводят в следующей последовательности:
1) делают отсчет уровня воды в шурфе у водомерной скважины и в самой скважине;
2) выносят и закрепляют на некоторой высоте над поверхностью болота таксационную леску - линию отсчета ординат hi.
Отсчеты уровня болотных вод в шурфе и водомерной скважине должны быть выполнены с особой тщательностью, поскольку на основе данных этих измерений вычисляют высотную отметку РПМ. Совпадение отметок уровня воды в шурфе и водомерной скважине свидетельствует о правильности полученной отметки уровня воды. Если отметки уровня в шурфе и скважине различаются, то необходимо выяснить причину расхождений. Возможными причинами этого могут быть влияние утепления скважины и ошибки нивелирования скважины и репера (сваи) в шурфе.
На болотах с естественным микрорельефом линия отсчета высот hi должна быть строго параллельной уровню болотных вод, а на болотах с выровненной поверхностью - горизонтальной.
Линию отсчета ординат профиля выносят на высоту H над уровнем болотных вод с помощью опор-пьезометров или реек-опор, устанавливаемых на линии таксации через 5 м. Опоры-пьезометры можно устанавливать в предварительно вырытые скважины-шурфы с установившимся уровнем, а также непосредственно в торфяную залежь без шурфов. При этом следует иметь в виду, что с увеличением глубины уровня болотных вод, а также на участках с уплотненной торфяной залежью продолжительность периода восстановления уровня в пьезометрах-опорах увеличивается. Поэтому целесообразность заблаговременного рытья шурфов на линии таксации надо определять в конкретных условиях путем опытного определения продолжительности периода восстановления уровня в опорах.
Опоры-пьезометры устанавливают в намеченных местах (шурфах) на линии таксации вертикально и усилием рук вдавливают в торфяную залежь так, чтобы уровень болотных вод оказался приблизительно на середине поплавковой камеры.
После установки всех пяти опор по двум первым из них проводят наблюдения за продолжительностью периода восстановления уровня в пьезометрах. Для этого надо сделать три - пять отсчетов по указателям уровня с погрешностью до 1 мм в течение 5 - 10 мин. Отсчеты делают издали, с расстояния не менее 2 м от опоры. Постоянство двух последних отсчетов указывает на конец восстановления уровня. Однако полное отсутствие изменений в отсчетах по какой-либо опоре может указывать на недостаточное или излишнее заглубление ее в торфяную залежь. При этом опору приводят в рабочее состояние, дополнительно углубляя или приподнимая ее. По остальным трем опорам-пьезометрам эти наблюдения не проводят. Предполагается, что уровень в них за время работы на первом отрезке таксационной линии успевает полностью восстановиться. Однако при снятии установившихся отсчетов необходимо каждый раз убеждаться в том, что они находятся в пределах, ограниченных свободным ходом поплавка.
Отсчет установившегося по шкале указателя уровня на каждой опоре округляют до целого сантиметра, затем находят такой же отсчет на верхней шкале опоры и на него устанавливают подвижную муфту. Это делают на каждой опоре, одновременно подвешивая таксационную леску и ленту рулетки.
Чтобы установить подвижную муфту на заданном отсчете, надо нажать на крючок 3 (см. рис. 5.3) и, передвигая муфту вертикально, совместить нулевую риску на ней с соответствующим делением на верхней шкале опоры.
Таксационную леску и ленту рулетки на опорах закрепляют и натягивают одновременно с установкой подвижных муфт. Леску надо пропустить через прорезь в штыре 18 (см. рис. 5.3) первой опоры, закрепить петлей, пропустить через такие же прорези других опор, слегка натянуть и, завинтив зажим 4 (см. рис. 5.5), повесить намоточное устройство на штырь последней опоры. Масса намоточного устройства обеспечит необходимое натяжение лески и ее прямолинейность. Ленту рулетки крепят за серьги 8 первой и последней опоры. При этом допускают провисание ленты рулетки.
Устанавливая подвижные муфты на отсчеты, равные отсчетам по шкалам указателей уровня, выполняют условие, по которому высота выноса H над уровнем воды таксационной лески, принимаемой за линию отсчетов ординат профиля ГФМ, на всех отрезках линии таксации будет одинаковой и равной сумме значений R и m:
H = R + m,
где m - расстояние между нулями нижней и верхней шкал опор-пьезометров, указанное в техническом паспорте таксационного комплекта, см.
Для удобства обработки данных по таксации высоту выноса линии отсчета H следует сохранять постоянной на протяжении всей таксационной линии. Однако иногда бывает необходимо на отдельных отрезках линии таксации изменить высоту линии отсчетов H. Для этого подвижные муфты на опорах, стоящих на данном отрезке, поднимают или опускают на нужную высоту, изменяя отсчеты по указателю уровня на одно и то же значение
, и в таксационной книжке записывают высоту выноса линии отсчетов
, и в таксационной книжке записывают высоту выноса линии отсчетов
,где
- разность отсчетов по верхним и нижним шкалам опор на данном отрезке линии таксации.
- разность отсчетов по верхним и нижним шкалам опор на данном отрезке линии таксации.Съемку профиля ГФМ проводят только при установившемся уровне болотных вод не ранее чем через день после выпадения обильного дождя.
Ординаты профиля hi измеряют через интервал
, равный 20 см, независимо от того, на какой части элемента микрорельефа (подошва, склон или вершина) делают данный промер.
, равный 20 см, независимо от того, на какой части элемента микрорельефа (подошва, склон или вершина) делают данный промер.На некоторых участках болот торфяная залежь сложена очень рыхлым очесом. Поэтому поверхность болота здесь может заметно прогибаться под тяжестью человека, делающего промеры. Чтобы избежать или свести к минимуму влияние прогиба поверхности болота на точность измерений, необходимо всегда находиться как можно дальше от линии таксации, т.е. промерную рейку держать в вытянутой руке. Если этой предосторожности оказывается недостаточно, то для передвижения вдоль линии таксации используют переносные деревянные мостки.
Ординаты профиля hi записывают в полевую книжку с погрешностью до 1 см.
При съемке профиля ГФМ в полевой книжке (прил. 19) на стр. 1 записывают название болота, микроландшафт, номер таксационной линии, ее длину L, расстояние между промерами
, дату, начальный и конечный отсчеты уровня по каждой водомерной скважине, начальный и конечный отсчеты уровня болотных вод над головкой временного репера (сваи), установленного в шурфе у водомерной скважины, высотные отметки временного репера (сваи) и болотного репера. Затем на каждой странице по отрезкам записывают высоту выноса линии отсчетов H над уровнем воды, порядковые номера промерных точек и их значения hi.
, дату, начальный и конечный отсчеты уровня по каждой водомерной скважине, начальный и конечный отсчеты уровня болотных вод над головкой временного репера (сваи), установленного в шурфе у водомерной скважины, высотные отметки временного репера (сваи) и болотного репера. Затем на каждой странице по отрезкам записывают высоту выноса линии отсчетов H над уровнем воды, порядковые номера промерных точек и их значения hi.Кроме того, в полевой книжке на второй странице приводят схему размещения линии таксации относительно ориентиров на местности (водомерного створа, скважин, установок, границ болотных микроландшафтов, водоемов и водотоков).
Съемку профиля микрорельефа на осушенных болотах, не имеющих естественного ГФМ, делают на сельскохозяйственных полях в первую декаду от начала возобновления вегетации культур (многолетние травы, озимые) или при появлении всходов (яровые, пропашные культуры), а на полях добычи торфа - перед началом фрезерования торфяной залежи. Профиль снимают нивелиром и нивелировочной рейкой от горизонтальной линии - оптической оси нивелира по обеим линиям с одной стоянки и при одном и том же горизонте инструмента. Расстояние между промерными точками
. Положение промерных точек - мест установки нивелировочной рейки на поверхность болота определяют мерной лентой, растянутой вдоль линии таксации.
. Положение промерных точек - мест установки нивелировочной рейки на поверхность болота определяют мерной лентой, растянутой вдоль линии таксации.Таксационное нивелирование следует начинать от болотного репера в скважине. Отсчеты по нивелировочной рейке записывают в книжку округленными до сантиметра. Значения высот hi получают вычитая очередной отсчет по рейке на линии таксации от отсчета, сделанного при постановке ее на головку болотного репера. Записи в полевой книжке оформляют аналогично записям при съемке профиля на естественном болоте, рассмотренной выше.
и характеристик структуры ГФМ
Первичную обработку материалов съемки профиля ГФМ делают в полевой книжке. Вначале все значения hi, измеренные на различных отрезках линии таксации, приводят к одной высоте выноса линии отсчетов ординат профиля над уровнем болотных вод Hприв путем введения поправки
в значения H. По исправленным значениям hi находят наибольшее и наименьшее значения ординат профиля hмакс и hмин сначала по отрезкам, затем по всей линии таксации. Разность hмакс - hмин представляет собой амплитуду высот элементов микрорельефа на данном участке болота (Aк).
в значения H. По исправленным значениям hi находят наибольшее и наименьшее значения ординат профиля hмакс и hмин сначала по отрезкам, затем по всей линии таксации. Разность hмакс - hмин представляет собой амплитуду высот элементов микрорельефа на данном участке болота (Aк).Затем выполняют статистическую обработку значений ординат hi профиля ГФМ. Для этого составляют вспомогательную и расчетную таблицы (прил. 20 и 21). Во вспомогательной таблице подсчитывают повторяемость одинаковых значений ординат hi по всей амплитуде их значений. В графу 1 таблицы записывают значения hi от hмин до hмакс через 1 см, а в графы 2 - 20 заносят из полевой книжки соответствующие им повторяемости по каждому отрезку линии таксации. Затем подсчитывают повторяемость одинаковых значений ординат по всей линии таксации (графа 21) и общее число ординат N. В графе 22 вычисляют произведение
и его сумму
.
и его сумму .Далее вычисляют среднее арифметическое
из ординат профиля по формуле
из ординат профиля по формуле
,где
в сантиметрах.
в сантиметрах.Соответствующее ему значение средней ординаты
, отсчитанной от самой низкой точки на профиле, определяют по формуле
, отсчитанной от самой низкой точки на профиле, определяют по формуле
,где
в сантиметрах.
в сантиметрах.Полученное значение средней арифметической ординаты
определяет местоположение (высоту) средней поверхности болота на профиле вертикального сечения ГФМ от наинизшей точки микрорельефа, а ее высотная отметка является расчетной поверхностью микроландшафта РПМ. Значение уровня относительно этой средней поверхности в день съемки профиля микрорельефа определяют по формуле
определяет местоположение (высоту) средней поверхности болота на профиле вертикального сечения ГФМ от наинизшей точки микрорельефа, а ее высотная отметка является расчетной поверхностью микроландшафта РПМ. Значение уровня относительно этой средней поверхности в день съемки профиля микрорельефа определяют по формуле
,где zРПМ в сантиметрах.
Расчет таких характеристик структуры ГФМ, как S - среднеквадратическое отклонение ординат профиля микрорельефа относительно центра распределения,
- коэффициент вариации,
и W(x) - дифференциальная и интегральная функции распределения высот микрорельефа, выполняют в таблице (прил. 21).
- коэффициент вариации, и W(x) - дифференциальная и интегральная функции распределения высот микрорельефа, выполняют в таблице (прил. 21).В графу 1 этой таблицы записывают значения расстояния от СПБ xi, полученные путем пересчета ординат hi по всей амплитуде их значений от hмин до hмакс по формуле
,где xi в сантиметрах.
В графу 3 из вспомогательной таблицы переписывают повторяемость ni ординат, соответствующую пересчитанным ординатам xi.
Схему дальнейшего расчета поясняют формулы в заголовках граф 2 и 4. Получаемые при этом значения
и
округляют до целого числа.
и округляют до целого числа.В графе 5 подсчитывают повторяемость (в процентах) общего числа измеренных ординат N по формуле
,а в графе 6 - интегральную характеристику этой повторяемости
,вычисляемую путем последовательного суммирования ее значений, начиная от верхней границы ГФМ. Данные граф 1, 5 и 6 являются координатами дифференциальной и интегральной кривых распределения высот микрорельефа (см. рис. 5.2). Кривые W(x) и
помещают в техническое дело болотной станции.
помещают в техническое дело болотной станции.Интегральную кривую распределения высот микрорельефа (см. рис. 5.2) используют при назначении высот отбора монолитов торфяной залежи для изучения испарения и водно-физических свойств деятельного слоя. При этом ось ординат графика одновременно служит шкалой высот микрорельефа xi, уровней болотных вод zРПМ и средней высоты поверхности монолитов
относительно РПМ.
относительно РПМ.Среднеквадратическое отклонение S и коэффициент вариации
вычисляют по следующим формулам:
вычисляют по следующим формулам:
.Статистическую обработку ординат профилей ГФМ, снятых на осушенных болотах с помощью нивелира, делают по такой же схеме.
Высотные отметки РПМ в местах нахождения на данном участке болота водомерных скважин или других полевых установок вычисляют в сантиметрах по формуле
Отм. РПМ = Отм. реп. + zR - zРПМ,
где Отм. реп. - высотная отметка головки временного репера (сваи) в шурфе у скважины;
zR - средний из двух отсчетов уровня воды над головкой репера (сваи) в шурфе до и после таксации, см;
zРПМ - уровень воды от РПМ, полученный в результате обработки ординат профиля ГФМ, см;
Отм. реп. + zR - высотная отметка уровня воды в шурфе у скважины, см.
Для пересчета данных наблюдений, ранее приведенных к "принятой поверхности болота", относительно РПМ вычисляют поправку, равную разности высотных отметок РПМ и принятой поверхности болота у соответствующей водомерной скважины.
Для каждой полученной отметки РПМ должна быть вычислена погрешность ее определения, которая складывается из частных погрешностей определения уровня относительно РПМ
, нивелирования головки репера
и погрешности измерения уровня над головкой репера
, равной +/- 0,2 см при измерении уровня с мостика. Способ оценки погрешности
по ординатам профиля ГФМ приведен в прил. 22.
, нивелирования головки репера и погрешности измерения уровня над головкой репера , равной +/- 0,2 см при измерении уровня с мостика. Способ оценки погрешности по ординатам профиля ГФМ приведен в прил. 22.Окончательно высотную отметку РПМ записывают в следующем виде:
,где Отм. РПМ в метрах БС.
6.1. Общие положения
Поверхность болота как в течение года, так и от года к году меняет высотную отметку, совершая сложные колебания. Годовая амплитуда этих колебаний может достигать нескольких сантиметров. В теплое время года амплитуда и направление колебаний зависят от амплитуды и направления изменений уровня болотных вод, глубины промерзания и снежной нагрузки в предшествующий зимний период и др. В зимнее время поверхность болота под тяжестью снега опускается, а после его схода и оттаивания торфяной залежи обычно поднимается. Зимнее оседание поверхности болота зависит от высоты снежного покрова, характера промерзания и других факторов.
Неустойчивость поверхности болота обусловливает необходимость организации постоянных наблюдений за размером и направлением ее колебаний.
Данные наблюдений за колебанием поверхности болота используют для определения фактического высотного положения РПМф в любой момент времени, что позволяет повысить точность определения уровня болотных вод и расчетных значений водно-физических характеристик торфяной залежи. Эти данные имеют также и самостоятельное значение при изучении режима колебаний поверхности болота, осаждения торфяной залежи при осушении болот и др.
Наблюдения за колебанием поверхности болота организуют в каждой группе болотных микроландшафтов естественных болот (одна линия для нескольких однотипных микроландшафтов) и на тех участках осушенного болота, на которых измеряют уровни болотных вод и проводят исследования водно-физических свойств торфяной залежи. На болотах с естественным микрорельефом их проводят по методу линейной таксации на закрепленных и оборудованных мостками линиях, а на осушенных болотах с выровненной поверхностью - на специальной полевой установке. Пункты наблюдений размещают вблизи водомерных скважин, чтобы можно было использовать шурф у скважины для расчета СПБ с средней поверхности болота по короткой линии.
6.2. Производство наблюдений на коротких закрепленных линиях
Наблюдения за колебанием поверхности болота по методу линейной таксации проводят на характерном для выбранного микроландшафта участке на отрезке длиной 20 м, оборудованном специальными мостками на сваях шириной не менее 40 см. Необходимо, чтобы выбранный участок находился в наиболее характерном для данной группы болотном микроландшафте. При этом следует учитывать расположение микроландшафта на болотном массиве (центр, склон, окрайка). Вдоль мостков, проложенных над болотом, тарелочным буром диаметром 10 см или длинным ножом через 5 м вырезают постоянные шурфы диаметром 8 - 10 см.
Профиль микрорельефа поверхности болота на закрепленной линии снимают так же, как при проведении таксации (см. гл. 5), но промеры выполняют через 10 см.
Наблюдения за колебанием поверхности болота ведут в теплый период года. Первое наблюдение выполняют сразу после оттаивания болота, последнее - перед его замерзанием. В промежутке между этими сроками таксационные работы на закрепленной линии ведут так часто, чтобы наиболее полно осветить наблюдениями амплитуду колебаний уровня воды, но не реже 2 раз в месяц. Причем одно из наблюдений должно быть проведено в первые дни месяца, чтобы получить данные для обработки уровенных наблюдений за предшествующий месяц. Наблюдения за колебанием поверхности болота осенью следует проводить независимо от уровней воды, наблюдавшихся весной, поскольку при одинаковых уровнях болотных вод в эти периоды отметки средней поверхности болота СПБz обычно бывают разными.
До и после таксации измеряют уровень воды в шурфе у ближайшей водомерной скважины и в самой скважине с погрешностью до 1 мм. Уровень в шурфе у скважины измеряют той же линейкой, которой делают промеры по профилю.
Промеры записывают и обрабатывают в журналах, применяемых при обычной таксации (прил. 19). Статистические характеристики структуры ГФМ в этом случае не подсчитывают.
По данным наблюдений за колебанием поверхности болота составляют таблицу, в которой помещают дату проведения таксации, значение уровня болотных вод в абсолютных отметках по шурфу у водомерной скважины и отметку СПБz в метрах БС (табл. 6.1).
Таблица 6.1
микроландшафтов, линия 1 (скв. 103), 1987 г.
Дата | z м БС | СПБz м БС |
13.05 | 55,237 | 55,387 |
26.05 | 55,183 | 55,375 |
11.06 | 55,211 | 55,385 |
07.07 | 55,154 | 55,393 |
22.07 | 55,091 | 55,394 |
06.08 | 55,221 | 55,406 |
26.08 | 55,216 | 55,414 |
01.10 | 55,251 | 55,412 |
20.10 | 55,241 | 55,452 |
На основе данных табл. 6.1 строят два графика:
1) зависимость высотной отметки СПБz от уровня болотных вод z (рис. 6.1);

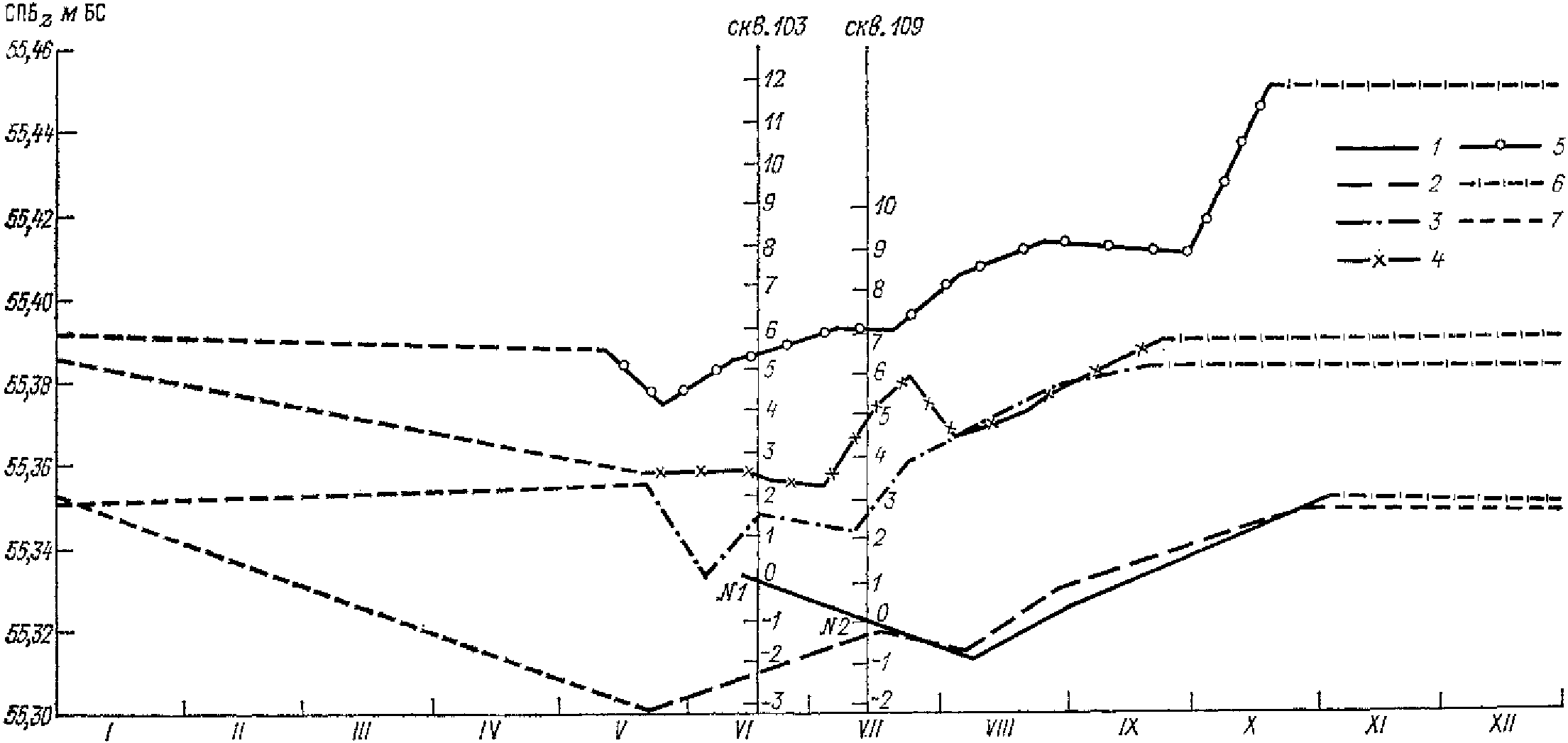

2) хронологический график изменения высотной отметки СПБz (рис. 6.2).
от уровня болотных вод z.
1 - 5 - 1983 - 1987 гг. соответственно.
1 - 5 - 1983 - 1987 гг. соответственно, 6, 7 - принятые и интерполированные отметки СПБz соответственно. Для скв. 103 и 109 приведены шкалы поправок к РПМ
, см.
, см.Однозначной зависимости СПБ от уровня болотных вод обычно нет. Этот график, на котором точки соединяют в хронологической последовательности, используют для анализа результатов наблюдений за колебанием поверхности болот. При анализе следует иметь в виду, что в зависимости от предшествующего состояния торфяной залежи при падении уровня болотных вод отметка СПБ может понижаться, оставаться неизменной или повышаться. Так, в весенний период максимальному уровню воды может соответствовать минимальная отметка поверхности болота, которая постепенно увеличивается независимо от изменения уровня воды. В дождливые годы при высокой влагонасыщенности торфяной залежи поверхность болота может повышаться при мало меняющемся уровне воды. Однако следует иметь в виду, что при повышении уровня болотных вод поверхность болота не может понижаться. Если же по данным наблюдений такое явление имеет место, то это можно объяснить только вытаптыванием болота по линии таксации. Промерные точки, попадающие на вытоптанные участки, должны быть отмечены в таксационной книжке, а в расчетных таблицах должно быть сделано соответствующее замечание.
Рекомендуется строить совмещенные за несколько лет графики СПБz = f(z), чтобы выявить характер колебания поверхности болот за многолетний период (см. рис. 6.1).
6.3. Определение поправок к отметке РПМ
Хронологический график изменения высотной отметки СПБz (см. рис. 6.2) используют для нахождения поправок к отметкам РПМ у водомерных скважин данной группы болотных микроландшафтов. Поправку
к отметке РПМ определяют как разность отметок СПБz на дату проведения таксации по длинной линии и на искомую дату. Отметки СПБz на эти даты снимают с хронологического графика.
к отметке РПМ определяют как разность отметок СПБz на дату проведения таксации по длинной линии и на искомую дату. Отметки СПБz на эти даты снимают с хронологического графика.Пример. Таксация по длинной линии для определения РПМ у скв. 109 была проведена 14.07.83 г., получена отметка РПМ на эту дату, равная 52,51 м БС.
Необходимо определить фактическую высотную отметку РПМф на 31.10.87 г.
По хронологическому графику изменения отметок СПБz на закрепленной линии снимают отметки поверхности на 14.07.83 г. (55.32 м БС) и 31.10.87 г. (55,45 м БС) (см. рис. 6.2). Разность этих отметок (поправка
) составляет 13 см. Следовательно, отметка РПМф у скв. 109 на 31.10.87 г. будет равна 52,51 + 0,13 = 52,64 м БС.
) составляет 13 см. Следовательно, отметка РПМф у скв. 109 на 31.10.87 г. будет равна 52,51 + 0,13 = 52,64 м БС.Для нахождения поправки
к отметке РПМ может быть использован более простой способ. На кривой изменения СПБz (см. рис. 6.2) фиксируют точку, соответствующую дате проведения таксации по длинной линии у рассматриваемой скважины (на рис. 6.2 для скв. 103 эта точка на 16.06.83 г. показана под N 1, а для скв. 109 - под N 2). Найденную точку для данной скважины принимают за нуль отсчета поправок
и через нее проводят ось ординат со шкалой поправок в сантиметрах в масштабе шкалы отметок СПБz. Такие шкалы поправок строят для каждой скважины данной группы микроландшафтов.
к отметке РПМ может быть использован более простой способ. На кривой изменения СПБz (см. рис. 6.2) фиксируют точку, соответствующую дате проведения таксации по длинной линии у рассматриваемой скважины (на рис. 6.2 для скв. 103 эта точка на 16.06.83 г. показана под N 1, а для скв. 109 - под N 2). Найденную точку для данной скважины принимают за нуль отсчета поправок и через нее проводят ось ординат со шкалой поправок в сантиметрах в масштабе шкалы отметок СПБz. Такие шкалы поправок строят для каждой скважины данной группы микроландшафтов.По этому графику определяют поправки
к РПМ до проведения очередной таксации по длинной линии. Период действия поправок определяют по оси абсцисс на каждый сантиметр изменения поправки и составляют таблицу (см. пример в табл. 6.2).
к РПМ до проведения очередной таксации по длинной линии. Период действия поправок определяют по оси абсцисс на каждый сантиметр изменения поправки и составляют таблицу (см. пример в табл. 6.2).Таблица 6.2
к РПМ, скв. 103, 1987 г.Период действия поправки |  |
01.01 - 13.05; 22 - 28.07 | 6 |
14 - 22.05; 01 - 21.06 | 5 |
23 - 31.05 | 4 |
29.07 - 12.08 | 7 |
13.08 - 04.10 | 8 |
05 - 09.10 | 9 |
10 - 14.10 | 10 |
15 - 19.10 | 11 |
20.10 - 31.12 | 12 |
Поправку к РПМ на предзимний период (до 31.12) принимают равной поправке, полученной по предзимней (последней) таксации на закрепленной линии. Значение этой поправки переносят на графике (см. рис. 6.2) на 01.01 следующего года и графически интерполируют на зимне-весенний период до даты первой весенней таксации.
Аналогично по этому графику находят поправки
к РПМ для всех остальных водомерных скважин, расположенных в данной группе болотных микроландшафтов. Для других групп микроландшафтов строят такие же графики и так же находят поправки к РПМ.
к РПМ для всех остальных водомерных скважин, расположенных в данной группе болотных микроландшафтов. Для других групп микроландшафтов строят такие же графики и так же находят поправки к РПМ.Найденные поправки заносят в книжки КГ-36 (прил. 29) и в виде таблицы - в техническое дело водомерных скважин (прил. 13).
Поправки
, найденные для каждой скважины, действуют лишь в период между таксациями по длинной линии. Отметка РПМ, полученная при проведении новой таксации по длинной линии, должна совпадать с отметкой РПМ на дату таксации, вычисленной с использованием поправок
. При этом разница в отметках РПМ может появиться за счет некоторого различия в колебаниях поверхности болота на участках размещения длинной и короткой линий таксации.
, найденные для каждой скважины, действуют лишь в период между таксациями по длинной линии. Отметка РПМ, полученная при проведении новой таксации по длинной линии, должна совпадать с отметкой РПМ на дату таксации, вычисленной с использованием поправок . При этом разница в отметках РПМ может появиться за счет некоторого различия в колебаниях поверхности болота на участках размещения длинной и короткой линий таксации.Если после очередной таксации по длинной линии (1 раз в 5 лет) полученная высотная отметка РПМ будет отличаться от отметки РПМф, вычисленной с учетом ежегодных поправок на изменение ее высотного положения, больше чем на 3 см, то невязку отметок разбрасывают на поправки текущего года; при значениях невязки меньше 3 см ею можно пренебречь.
6.4. Уточнение интегральной кривой распределения
высот микрорельефа
Интегральная кривая распределения высот микрорельефа W(x), полученная по данным таксации, в связи с неодинаковым колебанием поверхности различных элементов микрорельефа несколько изменяет свою форму при изменении высотной отметки РПМф. Эти изменения необходимо учитывать при выборе высот отбора монолитов, используя следующий прием. На самых высоких повышениях и самых низких понижениях микрорельефа поверхности болота вырезают длинным ножом шесть - восемь шурфов диаметром 5 - 8 см. После восстановления уровня воды в этих шурфах измеряют расстояние от уровня воды до головок мха и выбирают самую высокую и самую низкую точки над уровнем воды. Разность высот этих точек над уровнем воды равна амплитуде изменения высот горизонта формирования микрорельефа Aк. На оси ординат интегральной кривой распределения высот микрорельефа фиксируют исправленную на заданный момент времени отметку РПМф в метрах БС, уровень воды в метрах БС и границы (самую высокую и самую низкую точки) ГФМ относительно этого уровня (на рис. 6.3 соответственно точки 1 и 2).
Зафиксированные значения высоты на оси ординат и соответствующие им значения обеспеченности на оси абсцисс, принятые по исходной кривой W(x) на 14.07.83 г., и будут тремя координатами интегральной кривой распределения высот микрорельефа на 31.10.87 г. Кривую W(x) проводят через эти три точки с учетом формы исходной кривой (см. рис. 6.3) и используют при выборе высот отбора монолитов.
на заданную дату.
I, II - кривые W(x) на 14.07.83 г. и 31.10.87 г.
соответственно; 1, 2 - самая высокая и самая низкая
точки ГФМ соответственно.
6.5. Установка для наблюдений за колебанием поверхности
болота на малых площадках
Данная установка предназначена для наблюдений за колебанием поверхности осушенных болот, освоенных под сельскохозяйственное производство.
Установки размещают на разных участках болота, различающихся условиями водного питания и дренирования.

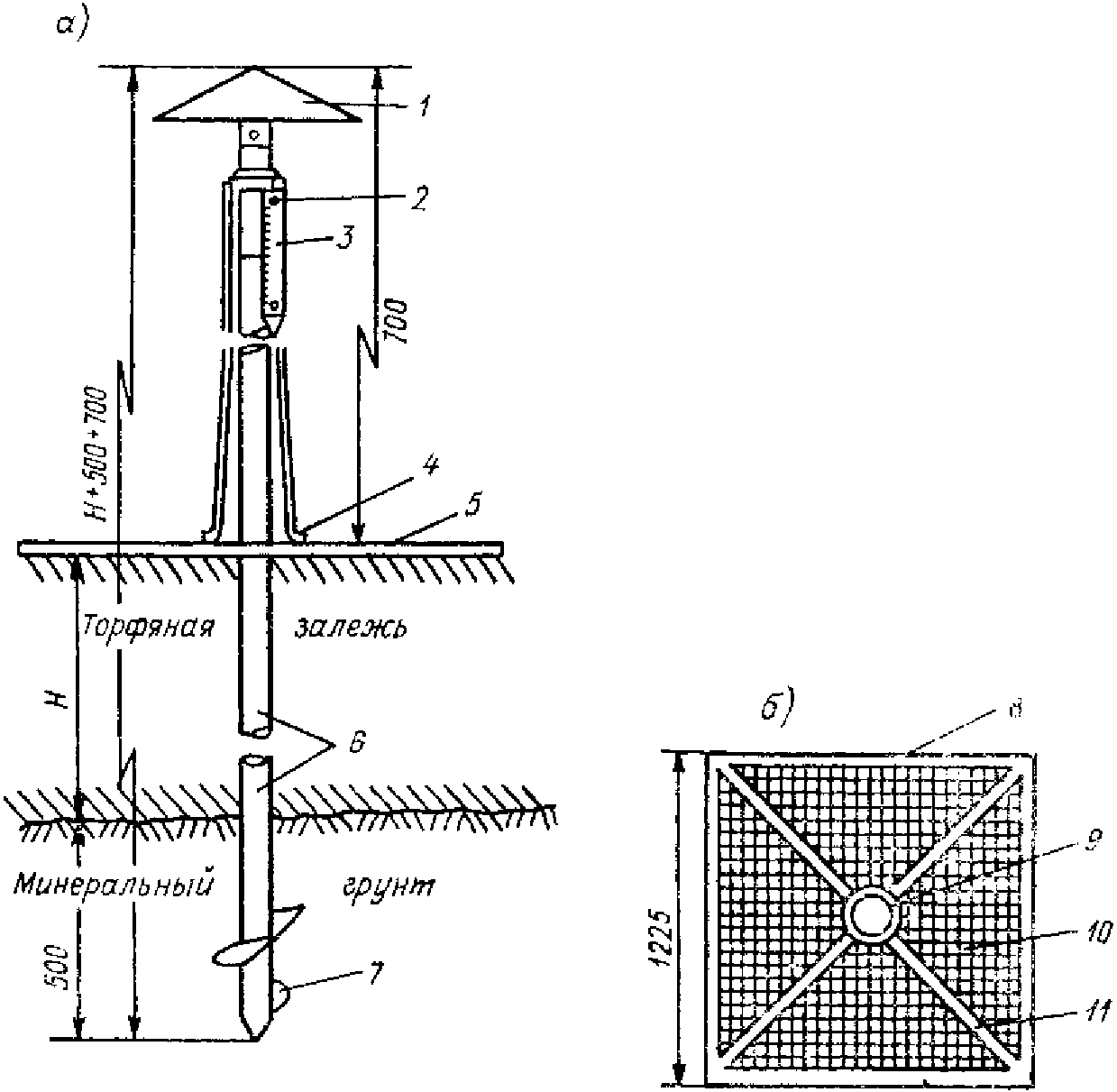

Конструкция установки показана на рис. 6.4. Установка состоит из репера, рамы и отсчетного устройства. Репером является металлическая труба 6 диаметром 2 - 3 см, имеющая винтовой наконечник 7 и съемный зонт 1. Длину репера установки определяют в каждом отдельном случае в зависимости от глубины торфяной залежи H. Репер должен возвышаться над поверхностью болота на 0,7 м и заглубляться в его минеральное дно не менее чем на 0,5 м.
болота на малых площадках (а) и ее вид сверху (б).
На верхнем конце репера наносят три риски на расстоянии 100 мм одну от другой. Над рисками белой краской надписывают цифры "0", "1", "2". Нуль ставят у верхней риски.
Рама 5 дюралюминиевая квадратная площадью 1,5 м2. Длина стороны квадрата 1225 мм. Наружная обвязка рамы из прута 8 диаметром 5 - 8 мм. В центре рамы кольцо диаметром 120 мм, соединенное прутами 9 диаметром 8 мм по диагоналям с углами наружной обвязки рамы. К нижней стороне рамы крепится сетка 10 из алюминиевой проволоки диаметром 2 мм и размером ячеек 50 x 50 мм.
Отсчетное устройство 3 состоит из линейки и специального кронштейна для ее крепления к кольцу рамы. Линейку из латуни, луженную оловом, длиной 120 мм и с ценой деления 1 мм крепят к кронштейну двумя винтами 2.
Общая масса рамы вместе с отсчетным устройством 3,5 - 4 кг. Удельное давление рамы на поверхность торфяной залежи 20 - 30 Па/м2.
Репер заглубляют (завинчивают) в торфяную залежь и минеральный грунт. Раму кладут на поверхность болота так, чтобы труба репера, возвышающаяся на 0,7 м над поверхностью болота, проходила в центральное кольцо рамы, не соприкасаясь с ним. Ее устанавливают приблизительно на высоте средней поверхности болота в данном месте, для этого на площадке вокруг репера частично срезают кочки.
Подход к установке оборудуют мостками на сваях так, чтобы ближайшая к установке пара свай находилась на расстоянии не менее 0,5 м от края рамы.
После оборудования установку нивелируют от болотного репера водомерной скважины.
Нивелировкой определяют высотное положение (отметку) головки репера. Для контроля вертикальной устойчивости репера его нивелируют повторно в первые два года при каждой контрольной нивелировке водомерных скважин. В дальнейшем, если высота репера не меняется, контрольную нивелировку выполняют 1 раз в 3 - 5 лет при контрольной нивелировке реперов водомерных скважин.
6.6. Производство наблюдений на полевой установке
Поправка к отметке РПБ равна разности отсчетов по полевой установке проводят в те же сроки, что и наблюдения по водомерным скважинам.
Отсчет делают с погрешностью до 1 мм и записывают в полевую книжку (прил. 23) в виде трехзначного числа, например 135, где первая цифра означает номер риски на трубе репера, вторая - количество целых сантиметров и третья - количество миллиметров на отсчетной линейке против соответствующей риски.
Поправка к отметке РПБ равна разности отсчетов по полевой установке на дату таксации поверхности болота, которую проводят 1 раз в 5 лет, и на искомую дату. Чтобы определить отметку расчетной поверхности болота на искомую дату РПБф, надо к принятой на пятилетие отметке РПБ прибавить найденную поправку. В ежегодник помещают РПБ, принятую на 5-летний период, и значения поправок к РПБ.
ВОДНОБАЛАНСОВЫЕ НАБЛЮДЕНИЯ
7.1. Общие положения
Исследование водного баланса естественных и осушенных болот имеет важное значение для решения многих водохозяйственных задач, выбора наиболее эффективных способов мелиорации болот и рационального их использования, оценки влияния осушения на речной сток, охраны водных ресурсов, установления взаимосвязей водного режима болот с водным режимом рек и озер, в водосборах которых они расположены.
Расчет и анализ водного баланса болотного массива в целом или отдельных его частей должны быть одним из главных результатов гидрометеорологических наблюдений за составляющими баланса и их изменениями, обусловленными колебаниями климата и антропогенным воздействием.
Специфика организации и проведения воднобалансовых наблюдений на болотных массивах зависит от климатических условий, типа болота, характера его залегания в рельефе местности и водного питания. Так, для болот водораздельного залегания приходную часть водного баланса составляют только атмосферные осадки, тогда как для болотных массивов пойменного залегания большое значение в приходной части имеет также поверхностный и грунтовый приток воды.
По интенсивности влагообмена торфяную залежь на естественных болотах делят на два слоя: верхний деятельный, или активный, слой, в котором скорость стекания влаги в направлении уклона поверхности болота весьма велика, и инертный, составляющий основную толщу торфяной залежи, в котором фильтрация и водообмен протекают крайне медленно. Коэффициенты фильтрации в инертном слое в 103 - 104 раз меньше, чем в деятельном. В результате этого почти весь горизонтальный сток с болот происходит фильтрационным или поверхностно-фильтрационным путем в деятельном слое болота. Объем же горизонтального стока, формирующегося в инертном слое, составляет менее 1% стока, проходящего через деятельный. В условиях многолетней мерзлоты, где деятельный слой соответствует слою сезонного оттаивания, весь сток с болот происходит через этот слой.
Обычно структура естественного (неосушенного) болотного массива, определяемая в основном характером растительного покрова и микрорельефом поверхности, довольно сложна, что обусловливает большую вариацию значений испарения по площади. Это обстоятельство надо учитывать при определении испарения с болотных массивов путем организации наблюдений в различных болотных микроландшафтах.
На осушенных массивах значения испарения изменяются по площади обычно из-за разного характера угодий (различные сельскохозяйственные культуры, лесопосадки, поля торфодобычи и др.).
Наименее изученной составляющей водного баланса как естественных, так и осушенных болот является водообмен торфяной залежи с подстилающими болото минеральными грунтами. Иногда водообмен, особенно для болот долинного залегания, довольно велик и поэтому не учитывать его при воднобалансовых расчетах нельзя.
7.2. Уравнение водного баланса естественного
болотного массива
Уравнение водного баланса болотного массива имеет вид
,где x - атмосферные осадки;
y1 - приток воды в болото с суходолов по руслам рек и ручьев;
y2 - приток воды в болото по склонам окружающих его суходолов;
y3 - приток воды в болото с суходола по водоносным горизонтам, выклинивающимся в торфяную залежь на границе болота;
k - конденсация пара на болоте;
y4 - сток воды по вытекающим из болота водотокам;
y5 - горизонтальный сток воды по деятельному слою болота, поступающий на прилегающий суходол или в водоприемники рассредоточенным потоком;
E - суммарное испарение с поверхности болота;
y6 - вертикальный водообмен между торфяной залежью и подстилающим ее минеральным грунтом;
- изменение влагозапасов в деятельном слое болота;
- остаточный член уравнения водного баланса, или его невязка, - количественно не учитываемые элементы баланса и погрешности определения его составляющих.Это уравнение может быть использовано для расчета годовых, сезонных, месячных и декадных водных балансов болотного массива за отдельные годы. Для многолетнего периода значение составляющей баланса
.
.В зависимости от условий водного питания болотного массива расчетное уравнение водного баланса можно упрощать или усложнять, исключая или приравнивая к нулю отдельные составляющие, или вводя новые члены. Так, уравнение водного баланса болота с атмосферным питанием (выпуклый болотный массив водораздельного залегания) имеет более простой вид
.Составляющие водного баланса естественных (неосушенных) болот определяют по данным наблюдений за гидрометеорологическими элементами на болотных массивах. При этом значения атмосферных осадков x, суммарного испарения E, стока воды с болота по вытекающим из него водотокам (y4) и притока воды в болото по впадающим в него рекам и ручьям (y1) получают путем непосредственных измерений; изменение запасов болотных вод
вычисляют по данным наблюдений за колебаниями уровня болотных вод и коэффициентами водоотдачи деятельного слоя (см. гл. 26), а горизонтальный сток воды по деятельному слою болотного массива (y5) - по данным об уровнях болотных вод и по экспериментально определяемым фильтрационным характеристикам деятельного слоя торфяной залежи (см. гл. 23), вертикальный водообмен (y6) определяют по данным наблюдений за уровнем болотных и грунтовых вод, полученным по "кустам" скважин (см. гл. 14). Приток на болото поверхностных склоновых и грунтовых вод с прилегающих суходолов (y2, y3), а также конденсацию пара (k) обычно вычисляют суммарно как остаточный член уравнения водного баланса, учитывая при этом возможную погрешность измерения основных составляющих водного баланса. Иногда для их непосредственного определения организуют специальные наблюдения.
вычисляют по данным наблюдений за колебаниями уровня болотных вод и коэффициентами водоотдачи деятельного слоя (см. гл. 26), а горизонтальный сток воды по деятельному слою болотного массива (y5) - по данным об уровнях болотных вод и по экспериментально определяемым фильтрационным характеристикам деятельного слоя торфяной залежи (см. гл. 23), вертикальный водообмен (y6) определяют по данным наблюдений за уровнем болотных и грунтовых вод, полученным по "кустам" скважин (см. гл. 14). Приток на болото поверхностных склоновых и грунтовых вод с прилегающих суходолов (y2, y3), а также конденсацию пара (k) обычно вычисляют суммарно как остаточный член уравнения водного баланса, учитывая при этом возможную погрешность измерения основных составляющих водного баланса. Иногда для их непосредственного определения организуют специальные наблюдения.Изменение запасов влаги
в деятельном слое болотного массива определяют по формуле
в деятельном слое болотного массива определяют по формуле
,где f1, f2, ..., fn - площади, занятые различными болотными микроландшафтами;
F - площадь всего болотного массива;
,
, ...,
- изменение уровня болотных вод в разных болотных микроландшафтах за расчетный период времени;
,
, ...,
- коэффициенты водоотдачи в различных болотных микроландшафтах, определенные опытным путем.Среднее для болотного массива испарение определяют по аналогичной формуле:
E = (f1/F) E1 + (f2/F) E2 + ... + (fn/F) En,
где E1, E2, ..., En - значения испарения за расчетный период времени с площадей, занятых различными болотными микроландшафтами.
Размещение пунктов измерений, наблюдения за составляющими водного баланса и обработка данных рассмотрены в гл. 8 - 13.
7.3. Уравнение водного баланса осушенного болотного массива.
Уравнение водного баланса осушенного болотного массива для всей толщи торфяной залежи имеет вид
,где x - атмосферные осадки;
y'1 - приток воды в болото с вышележащих суходольных территорий;
y'2 - приток в осушенное болото напорных грунтовых вод через его дно;
y'3 - приток в осушенное болото безнапорных грунтовых вод по водоносным горизонтам, выклинивающимся в торфяную залежь на границе болота;
y'4 - приток воды в осушенное пойменное болото из речных русел при весеннем разливе;
y'5 - приток оросительных вод при двустороннем регулировании водного режима;
y'6 - сток с болота по осушительной сети;
y'7 - поверхностный сток с осушенного массива, не перехватываемый осушительной сетью;
y'8 - сток болотных вод в минеральные грунты, подстилающие торфяную залежь;
y'9 - горизонтальный грунтовый сток с болота, не улавливаемый осушительной сетью;
E - суммарное испарение с поверхности осушенного массива;
k - конденсация пара;
- изменение влагозапасов с торфяной залежи и на поверхности осушенного массива;
- остаточный член уравнения водного баланса, или его невязка, - количественно не учитываемые элементы баланса и погрешности определения его составляющих.Это уравнение может быть использовано для расчета годовых, сезонных, месячных и декадных водных балансов осушенного болота за отдельные годы. Для многолетнего периода значение составляющей баланса
.
.В зависимости от конкретных условий и типа водного питания (атмосферного, грунтового, грунтово-напорного), а также конструкции осушительной сети уравнение водного баланса можно упрощать или усложнять, исключая или приравнивая к нулю значения отдельных составляющих, или вводя новые члены.
Так, уравнение водного баланса осушенного болота с атмосферным питанием принимает вид
.Значения осадков x, испарения E и стока по осушительной сети y'6 получают путем измерений. Поверхностный приток с вышележащих суходольных территорий (y'1) определяют по данным стоковых площадок, устраиваемых на типичных участках склонов, расположенных выше отметок осушаемого болотного массива. Для учета поверхностного стока с осушенного массива y'7, не перехватываемого осушительной сетью, на поверхности участков массива устраивают также стоковые площадки. Изменение влагозапасов в торфяной залежи и на ее поверхности
вычисляют по данным определений запасов влаги в зоне аэрации и на поверхности осушаемых участков и по колебаниям уровней болотных вод.
вычисляют по данным определений запасов влаги в зоне аэрации и на поверхности осушаемых участков и по колебаниям уровней болотных вод.Все остальные компоненты уравнения водного баланса либо рассчитывают, либо определяют суммарно как остаточный член уравнения водного баланса
. Например, грунтовый сток y'8 и y'9 и приток y'2 и y'3 можно определить, изучая коэффициенты фильтрации в разделяющем слое и данные об уровнях болотных и грунтовых вод (см. гл. 12, 13).
. Например, грунтовый сток y'8 и y'9 и приток y'2 и y'3 можно определить, изучая коэффициенты фильтрации в разделяющем слое и данные об уровнях болотных и грунтовых вод (см. гл. 12, 13).Среднее значение испарения с осушенного массива (воднобалансового участка), занятого под какую-нибудь одну из сельскохозяйственных культур, вычисляют как среднее арифметическое из данных наблюдений по всем лизиметрическим (испарительным) установкам. Если же осушенный массив занят разными сельскохозяйственными культурами, то среднее значение испарения с него вычисляют как средневзвешенное:
Eср. взв = (E1f1 + E2f2 + ... + Enfn)/F,
где E1, E2, ..., En - значения суммарного испарения, определенные по лизиметрам или по испарителям для различных сельскохозяйственных культур;
f1, f2, ..., fn - площади участков осушенного массива, занятые соответствующими сельскохозяйственными культурами;
F - общая площадь массива.
Для определения испарения с осушенных болот за короткие периоды времени и исследования закономерностей испарения с сельскохозяйственных угодий и полей торфодобычи организуют наблюдения за элементами теплового баланса.
Приток поверхностных вод на осушенный массив y'2 и поверхностный сток с него y'7 измеряют на стоковых площадках. Устройство стоковых площадок и измерительного павильона, производство наблюдений и обработка данных измерений изложены в Руководстве стоковым станциям.
Изменение влагозапасов в торфяной залежи и на ее поверхности
рассчитывают по уравнению
рассчитывают по уравнению
,где
- изменение запасов влаги в зоне аэрации торфяной залежи,
- изменение запасов влаги в зоне аэрации торфяной залежи,
- изменение запасов болотных вод,
- изменение запасов воды в снеге,
- изменение запасов воды в понижениях рельефа.Значение
вычисляют как разность влагозапасов в зоне аэрации торфяной залежи в конце
и в начале
расчетного периода:
вычисляют как разность влагозапасов в зоне аэрации торфяной залежи в конце и в начале расчетного периода:
.Когда осушенная торфяная залежь имеет максимальные значения плотности сухого вещества 0,20 - 0,25 г/см3, объемную влажность торфа можно определять без сушки проб, используя формулу
,где B - объемная влажность, %;
Mi - масса образца торфа, г;
V - объем образца торфа, см3;
- средняя для участка плотность сухого торфа, г/см3.Плотность сухого торфа определяют в нескольких точках на участке наблюдений за влажностью 1 раз в год.
Следует иметь в виду, что внесение минеральных удобрений, пескование и другие агротехнические мероприятия могут увеличить плотность торфяной залежи (почвы). Если плотность сухого торфа превышает 0,25 г/см3, то применять методику определения объемной влажности без сушки проб не рекомендуется.
Изменение запасов болотных вод
определяют по данным наблюдений по водомерным скважинам (см. гл. 12), схема размещения которых приведена на рис. 7.1.
определяют по данным наблюдений по водомерным скважинам (см. гл. 12), схема размещения которых приведена на рис. 7.1.
на осушенном болоте, используемом под
сельскохозяйственные поля.
1 - границы воднобалансового участка, 2 - водомерные
скважины, 3 - гидрогеологические скважины, 4 - пункты
измерения стока, 5 - пункты измерения влажности торфа,
6 - теплобалансовая установка, 7 - лизиметрическая
установка, 8 - осадкомер (дождемер), 9 - закрытый дренаж,
10 - коллектор, 11 - направление стока.
На осушенном массиве
вычисляют по формуле
вычисляют по формуле
,где zн и zк - значения уровня болотных вод в начале и в конце расчетного периода;
- коэффициент водоотдачи торфяной залежи, определяемый экспериментально (см. гл. 26).Среднее значение изменения запасов болотных вод для всего осушенного массива (поля, карты) вычисляют как среднее арифметическое из значений
, определенных по изменениям уровня болотных вод в каждой водомерной скважине:
, определенных по изменениям уровня болотных вод в каждой водомерной скважине:
,где
- изменение запасов болотных вод в i-й водомерной скважине,
- изменение запасов болотных вод в i-й водомерной скважине,N - число водомерных скважин.
Изменение запасов воды в снеге
вычисляют по данным снегосъемок. Снегосъемки и обработку результатов наблюдений выполняют по рекомендациям Наставления гидрометеорологическим станциям и постам, вып. 3, ч. I.
вычисляют по данным снегосъемок. Снегосъемки и обработку результатов наблюдений выполняют по рекомендациям Наставления гидрометеорологическим станциям и постам, вып. 3, ч. I.Изменение запасов воды в снеге
определяют как разность между запасами воды в снеге в конце
и в начале
расчетного периода:
определяют как разность между запасами воды в снеге в конце и в начале расчетного периода:
.Изменение запасов воды в понижениях микрорельефа
определяют в период снеготаяния или выпадения дождей, а при орошении - в период полива. Объем аккумулированной воды в болотном массиве вычисляют как произведение средней глубины всех обмеренных понижений и суммарной площади их водного зеркала. Слой аккумулированной воды находят путем деления этого объема на площадь массива. Изменение запасов воды в понижениях рельефа равно разности значений аккумуляции в конце
и в начале
расчетного периода.
определяют в период снеготаяния или выпадения дождей, а при орошении - в период полива. Объем аккумулированной воды в болотном массиве вычисляют как произведение средней глубины всех обмеренных понижений и суммарной площади их водного зеркала. Слой аккумулированной воды находят путем деления этого объема на площадь массива. Изменение запасов воды в понижениях рельефа равно разности значений аккумуляции в конце и в начале расчетного периода.Производство и обработка данных наблюдений за составляющими водного баланса рассмотрены в гл. 8 - 13.
В соответствии с различными условиями водного питания осушенного массива применяют разные схемы осушения, от которых зависит размещение пунктов наблюдений (см. рис. 7.1, 7.2) для измерения элементов водного баланса.
на осушенном болоте, используемом под лесные угодья.
Усл. обозначения как на рис. 7.1.
При значительном грунтовом питании болота осушительная сеть состоит из системы закрытых дрен, открытых или закрытых коллекторов (собирателей) и магистральных отводящих каналов (рис. 7.3). При наличии горизонтального грунтового потока и притока поверхностных вод к границам болота на прилегающей к нему территории устраивают нагорные, или ловчие, каналы для перехвата и отведения за пределы осушаемого массива притока грунтовых и поверхностных вод.
1 - водоприемник; 2 - пункт учета стока; 3 - устье;
4 - магистральный канал; 5 - смотровой колодец;
6 - труба-переезд; 7 - открытый коллектор; 8 - открытая
дрена; 9 - закрытый коллектор; 10 - закрытая дрена;
11 - дорога; 12 - мост; 13 - водохранилище,
регулирующее сток.
При атмосферном питании болот в зависимости от назначения осушения расстояние между элементами осушительной сети и их размеры могут сильно меняться. При осушении под лесные угодья достаточным является устройство открытых канав-осушителей длиной 800 - 1500 м на расстоянии 400 - 600 м друг от друга, впадающих в магистральные каналы (см. рис. 7.3). При сельскохозяйственном использовании болот прокладывают регулирующую осушительную сеть, состоящую либо из открытых канав-осушителей (при слое торфа не более 0,8 - 1 м), либо из закрытых дрен. При осушении болот под торфодобычу в большинстве случаев применяют сеть открытых канав-осушителей.
8.1. Общие положения
Атмосферные осадки являются основной, а для верховых болот единственной приходной составляющей водного баланса.
Количество выпавших осадков измеряют осадкомерами на метеоплощадках по рекомендациям Наставления, вып. 3, ч. I (см. гл. 12).
Для изучения распределения осадков по территории болотного массива и повышения точности определения приходной составляющей его водного баланса за короткие периоды ведут наблюдения по сети осадкомеров. Число пунктов наблюдений за осадками (сеть) определяют по размерам болотного массива.
8.2. Размещение пунктов наблюдений
Количество осадкомерных пунктов назначают в соответствии с общими положениями о точности измерения осадков на заданной площади и необходимой для этого густоте осадкомерной сети (табл. 8.1).
Таблица 8.1
различной площади (числитель и знаменатель - зоны
избыточного и достаточного увлажнения соответственно)
Площадь болотного массива, км2 | Число осадкомеров | Максимально допустимое расстояние между осадкомерами на массивах удлиненной формы, км |
< 1 | 1 - 2/2 - 3 | 0,5/0,5 |
1 - 10 | 2 - 4/3 - 5 | 2,0/1,8 |
10 - 30 | 4 - 6/5 - 7 | 3,0/2,5 |
30 - 100 | 6 - 8/7 - 10 | 4,0/3,7 |
100 - 300 | 8 - 10/10 - 13 | 6,0/5,5 |
300 - 1000 | 10 - 15/13 - 18 | 10,0/9,0 |
Размещение пунктов наблюдений по площади крупных болотных массивов может быть неравномерным. Оно должно соответствовать общей программе наблюдений и задачам измерения составляющих водного баланса болотного массива в целом, а также его отдельных микроландшафтов (участков осушенных болот) и водосборов болотных водотоков. Для облегчения доступа к пунктам наблюдений их рекомендуется размещать в пределах болотного массива вдоль створов для наблюдений за уровнями болотных вод и вблизи его внешних границ у пунктов измерения стока. При этом следует использовать естественную защиту от выдувания осадков из осадкомеров, для чего последние желательно располагать в облесенных микроландшафтах со средней высотой древесного яруса 2 - 3 м. В радиусе 5 м от прибора древостой должен быть срезан на уровне приемной поверхности осадкомера. Если подобрать защищенное от ветра место не удается, то приборы устанавливают на открытом ровном участке (необлесенном микроландшафте, сельскохозяйственном поле, карте торфодобычи).
Кроме осадкомерной сети, в состав которой входят осадкомеры О-1, работающие в обычном режиме и режиме суммарных осадкомеров, во всех основных микроландшафтах болотного массива и на участках осушенных болот устанавливают самописцы дождя для изучения реакции (подъема) уровня болотных вод на выпадающие осадки (см. гл. 22).
8.3. Оборудование пунктов наблюдений
Пункты наблюдений за осадками оборудуют по рекомендациям Наставления, вып. 3, ч. I.
При установке осадкомеров на болоте необходимо иметь в виду следующее:
1) столбы, на которых устанавливают осадкомеры или самописцы дождя, готовят в виде заостренной сваи. Если мощность торфяной залежи достигает 1,0 - 1,5 м, то сваю забивают в подстилающий минеральный грунт на 0,4 - 0,5 м, а при
ее мощности свая может не доходить до минерального грунта, но длина забитой в торф части сваи должна быть не менее 1,5 м;
ее мощности свая может не доходить до минерального грунта, но длина забитой в торф части сваи должна быть не менее 1,5 м;2) лесенки к осадкомерам при малой мощности торфяной залежи устанавливают на сваях, забитых до минерального грунта, при значительной же мощности - на лежнях;
3) высоту установки приемной части осадкомера отсчитывают от поверхности повышений микрорельефа: кочек, гряд и т.д.
Для того чтобы избежать строительства специальных подходных мостков, во всех случаях, когда это возможно, осадкомеры и самописцы дождя следует устанавливать непосредственно у основных водомерных створов. В дополнение к требованиям Наставления, вып. 3, ч. I по уходу за установками необходимо чаще проверять вертикальность осадкомерных столбов.
8.4. Производство наблюдений
Количество осадков на болотной и суходольной метеоплощадках по осадкомерам О-1 измеряют 2 раза в сутки. Наблюдения ведут по рекомендациям Наставления, вып. 3, ч. I. На сети же по осадкомерам О-1 в летний период осадки измеряют 1 раз в сутки во время обхода наблюдателем водомерных скважин в утренние часы.
Когда наблюдения за уровнем болотных вод ведут 1 раз в 3 или 5 сут, осадки на сети измеряют также 1 раз в 3 или 5 сут, т.е. суммарно. При этом для исключения потерь осадков на испарение в ведра осадкомеров О-1 заливают по 100 мл (50 делений дождемерного стакана) трансформаторного масла.
После зарядки ведра указанным количеством трансформаторного масла его взвешивают на весах весового снегомера для того, чтобы установить начальный (нулевой) отсчет по линейке весов, который определяют каждый раз после смены трансформаторного масла. Осадки по таким "суммарным" осадкомерам измеряют путем взвешивания осадкомерного ведра на весах весового снегомера в установленные сроки наблюдений. Ведро осадкомера меняют при таком количестве осадков в нем, когда отсчет по линейке весового снегомера находится в интервале 200 - 220.
Количество выпавших осадков определяют непосредственно у установки. Если осадки выпадают в моменты производства наблюдений, то измерения переносят на следующий срок.
В холодный период года осадки измеряют только по осадкомерам, расположенным не далее 1 км от здания станции, при этом на месте производят лишь смену ведер. Количество осадков и время производства наблюдений по каждому осадкомеру О-1 записывают в книжку КГ-37 (прил. 24), по "суммарным" осадкомерам О-1 с залитым в них маслом - в книжку КГ-37Б (прил. 25).
8.5. Обработка данных наблюдений
Данные наблюдений за осадками обрабатывают по рекомендациям Наставления, вып. 3, ч. I.
При подсчете суточных сумм осадков за начало климатических суток принимают вечерний срок наблюдений (п. 3.1.4 Наставления, вып. 3, ч. I).
Поскольку наблюдения по осадкомерам на болоте ведут на сети утром в разное время, то измеренное количество осадков по каждому осадкомеру пересчитывают за климатические сутки пропорционально количеству осадков по основному осадкомеру на метеоплощадке. Пересчет осадков пояснен двумя примерами (табл. 8.2, 8.3). В обоих случаях осадки по основному осадкомеру (N 1) измеряли в 9 и в 21 ч, суточные суммы подсчитывали от срока 21 ч предшествующих суток до 21 ч текущих суток. На болоте осадки измеряли 1 раз в сутки: по осадкомеру N 2 в 9 ч, по осадкомеру N 3 в 10 ч. Сроки измерения осадков по осадкомерам N 2 и основному совпали, осадки же по осадкомеру N 3 были измерены на час позднее, чем по основному. В этом случае необходимо знать, когда окончился дождь. Если это произошло до 9 ч, то пересчет можно вести как в первом примере (см. табл. 8.2), если же дождь кончился после 9 ч, то пересчет надо выполнять, согласно второму примеру, с пропорциональным распределением между сроками двухсуточной суммы осадков (см. табл. 8.3). Точно так же ведут пересчет и при пропусках наблюдений по осадкомерам из-за выпадения дождя в срок наблюдений, т.е. когда осадки измеряют сразу за 2 или 3 сут.
Таблица 8.2
измеренных по осадкомерам на болоте
25.07 | 26.07 | 27.07 | ||||||||||
Срок наблюдения, ч | ||||||||||||
9 | 21 | 9 | 21 | 9 | 21 | |||||||
Осадкомер N 1 (основной) | ||||||||||||
Измерено в срок | 3,0 | 8,2 | 2,7 | 4,5 | 2,0 | 10,4 | ||||||
Полусуточные суммы между сроками 9 - 21 и 21 - 9 ч | 8,2 (75%) | 2,7 (25%) | 6,5 (38%) | 10,4 (62%) | ||||||||
Суточные суммы между сроками 9 - 9 ч | 10,9 (100%) | 16,9 (100%) | ||||||||||
Осадкомер N 2 | ||||||||||||
Измеренные суточные суммы | 10,5 | 17,3 | ||||||||||
Рассчитанные полусуточные суммы | 7,9 | 2,6 | 6,6 | 10,7 | ||||||||
Пересчитанные суточные суммы между сроками 21 - 21 ч | 7,9 | 9,2 | 10,7 | |||||||||
Таблица 8.3
измеренных по осадкомерам на болоте
02.08 | 03.08 | 04.08 | ||||||||||
Срок наблюдения, ч | ||||||||||||
9 | 21 | 9 | 21 | 9 | 21 | |||||||
Осадкомер N 1 (основной) | ||||||||||||
Измерено в срок | 1,1 | 2,3 | 2,5 | 6,7 | 1,4 | 3,1 | ||||||
Полусуточные суммы между сроками 9 - 21 и 21 - 9 ч | 3,4 (21%) | 2,5 (16%) | 6,7 (42%) | 3,4 (21%) | ||||||||
Двухсуточная сумма | 16,0 (100%) | |||||||||||
Осадкомер N 3 | ||||||||||||
Измеренная двухсуточная сумма | 15,5 | |||||||||||
Рассчитанные полусуточные суммы | 3,2 | 2,5 | 6,5 | 3,3 | ||||||||
Пересчитанные суточные суммы между сроками 21 - 21 ч | 3,2 | 9,0 | 3,3 | |||||||||
Для получения суммы осадков, измеренных весовым способом суммарным осадкомером О-1 (с залитым маслом) в миллиметрах слоя, необходимо разность между текущим и предыдущим отсчетом по линейке весов весового снегомера разделить на 4.
9.1. Общие положения
При наблюдениях за снежным покровом определяют степень покрытия местности снегом и характер его залегания, измеряют высоту и плотность снежного покрова. Эти наблюдения делят на два вида: ежедневные по постоянным рейкам на метеорологических площадках и периодические (ежедекадные) на постоянных снегомерных участках в различных болотных микроландшафтах естественных болот и на разных угодьях осушенных и освоенных болотных массивов.
Кроме того, 1 раз в зимний сезон - в период максимального снегонакопления - делают снегомерную съемку на всей площади болота по выбранным маршрутам, пересекающим все характерные участки болотного массива (болотные микроландшафты, различные сельскохозяйственные поля и карты торфодобычи на осушенных массивах) и прилегающие к нему суходолы в пределах водосборной площади массива.
9.2. Размещение постоянных участков и маршрутов
для снегосъемок и производство работ
Организацию и производство маршрутных съемок, наблюдений на метеоплощадке станции и на постоянных снегомерных участках осуществляют по рекомендациям Наставления, вып. 3, ч. I.
Постоянные участки снегосъемок размещают равномерно по площади болота во всех основных микроландшафтах или на различных участках (сельскохозяйственные угодья, карты торфодобычи и др.) осушенных болот. Снегомерные участки следует намечать вблизи водомерных створов.
Размеры снегомерного участка должны быть 50 x 40 или 20 x 125 м в зависимости от площади микроландшафта (участка) и его протяженности. В микроландшафтах, располагающихся на болотном массиве в виде узких полос (например, в облесенном кольце, в сосново-сфагновом микроландшафте), прокладывают одну снегомерную линию длиной 250 м.
Схема расположения снегомерных линий на участке размером 50 x 40 м приведена на рис. 9.1.
и пунктов наблюдений за промерзанием болота.
1 - 3 - места определения высоты снежного покрова,
плотности снега и промерзания болота соответственно;
4 - углы снегомерного участка, закрепленные вехами;
5 - направление движения.
Высоту снежного покрова измеряют по параллельным линиям через 5 м в 50 точках, а его плотность - в 5 точках с двукратной повторностью через 10 измерений высоты снежного покрова. Число точек определения плотности снега на повышениях и понижениях микрорельефа распределяют пропорционально процентному соотношению их площадей на участке (например, в грядово-мочажинном микроландшафте гряды занимают 40% площади микроландшафта, мочажины - 60%, следовательно, из пяти проб две должны быть взяты на гряде). Это условие надо соблюдать и при проведении снегосъемок на бугристых болотах с сильно расчлененным микрорельефом. При наличии озерков и мочажин с открытой водной поверхностью снегомерные маршруты прокладывают только по грядам.
При проведении снегосъемок наблюдатели должны передвигаться по одной лыжне, а пробы на плотность брать каждый раз со смещением на 1 - 2 м по ходу и в сторону (вправо или влево). Вынутый для определения плотности снег укладывают обратно, разравнивают и это место закрепляют вешкой.
Маршрутные снегосъемки в период максимального снегонакопления на болотном массиве делают по профилям, пересекающим весь массив или систему массивов. Маршруты размещают так, чтобы общая длина линий, пересекающих данный болотный микроландшафт (участок), была пропорциональна площади, занятой этим микроландшафтом (участком) на изучаемом массиве. Общая протяженность снегомерных линий должна быть не менее 4 км.
Высоту снежного покрова при маршрутных снегосъемках измеряют через 10 м, а плотность снега (с двукратной повторностью) - через 50 м.
Снегомерные участки и линии маршрутов выбирают и готовят с осени. Их очищают от валежника и закрепляют постоянными вешками. На участках делают линейную таксацию микрорельефа.
Составляют описание снегомерных участков, в котором приводят тип микроландшафта (участка на осушенном болоте), расположение относительно водомерного створа, характеристику микрорельефа поверхности.
9.3. Наблюдения и обработка полученных данных
Ежегодные наблюдения за снежным покровом на метеорологических площадках ведут по рекомендациям Наставления, вып. 3, ч. I.
Наблюдения на постоянных снегомерных участках ведут с момента установления снежного покрова (10, 20-го числа и в последний день месяца) до полного схода снега по указаниям того же Наставления.
Для каждого снегомерного участка вычисляют среднюю высоту снежного покрова, его плотность и запас воды в нем. При маршрутных снегосъемках значения этих величин вычисляют отдельно для каждого микроландшафта (участка), а затем для болотного массива в целом с учетом площади каждого микроландшафта (участка).
10.1. Общие положения
На всех реках, ручьях и временных водотоках, впадающих в болотный массив и вытекающих из него, организуют наблюдения для учета притока и стока воды. На осушенных и освоенных болотах их ведут на различных элементах осушительной сети (магистральных каналах, коллекторах, открытых собирателях, дренах и т.д.). Основными задачами этих наблюдений являются:
1) изучение условий формирования стока на естественных и осушенных болотах под влиянием постоянно действующих естественных факторов;
2) изучение стока как одной из составляющих водного баланса болотного массива, естественного или мелиорированного водосбора, осушительной системы, сельскохозяйственного поля или воднобалансового участка;
3) изучение режима поверхностного и дренажного стока с различных угодий осушенных болот;
4) оценка влияния болот и их осушения на водный режим водотоков.
В состав работ, связанных с изучением стока на болотах, входят измерения ежедневных уровней, расходов воды и визуальные наблюдения за состоянием водных объектов.
Если организация гидрологических (стоковых) постов на всех водотоках изучаемого болотного массива невозможна из-за большого числа водотоков, значительной удаленности от станции и населенных пунктов и т.д., то на ряде из них вместо стационарных наблюдений необходимо эпизодически измерять расходы воды в основные фазы водного режима (весеннее половодье, летние и осенние дождевые паводки, летняя и зимняя межень). При этом желательно, чтобы измерениями были охвачены максимумы половодья и паводков.
Для временных водотоков с несформировавшимися руслами, на которых измерение расходов воды обычным способом затруднено или невозможно, следует приближенно оценивать значения их стока, отмечая при этом периоды действия водотока (начало, конец), ширину, глубину и наибольшие скорости течения воды, измеренные поплавками.
10.2. Размещение, оборудование пунктов наблюдений
и производство работ на естественных болотах
Пункты наблюдений за уровнями и расходами воды рек и ручьев, впадающих в болото и вытекающих из него, надо располагать как можно ближе к границе болотного массива. Однако ввиду того, что в пределах болота водотоки часто имеют слабо выраженные заросшие русла и в половодье и паводки сильно разливаются, гидрометрические сооружения и створы нередко приходится устраивать на некотором удалении от границы болота. При этом площадь суходолов, входящих в водосборный бассейн замыкающего створа, должна быть минимальной, не более 15 - 20% общей площади бассейна.
Следует иметь в виду, что многообразие типов и форм болотных массивов не позволяет дать какие-либо готовые схемы размещения на них пунктов наблюдений, поэтому в каждом случае этот вопрос надо решать индивидуально, с учетом конкретных условий данного болотного массива.
Оборудование пунктов для изучения стока, производство наблюдений и обработку материалов ведут по рекомендациям Наставления, вып. 6, ч. II и Руководства воднобалансовым станциям.
Особенность устройства гидрометрических сооружений на болотных водотоках состоит в том, что в большинстве случаев нельзя создать перепад уровней на сооружении за счет подпора в верхнем бьефе, так как это может вызвать подтопление части болота. Поэтому необходимый перепад уровней на сооружении создают за счет нижнего бьефа путем расчистки здесь речного русла или устройства отводящего канала, если естественное русло водотока сильно заросло и заторфованно.
Данные о ежедневных уровнях и расходах воды водотоков помещают в Материалах наблюдений болотных станций.
10.3. Размещение и оборудование пунктов наблюдений
на осушенных и освоенных болотах
Пункты наблюдений за стоком воды организуют на всех выбранных мелиорируемых водосборах и воднобалансовых участках, в качестве которых могут быть приняты сельскохозяйственные поля, карты торфодобычи и др. Пункты размещают так, чтобы можно было надежно определить значения стока с мелиорируемых водосборов и собственного стока с воднобалансовых участков, формирующегося в пределах этих участков. В зависимости от конкретных условий расположения элементов осушительной сети и водорегулирующих сооружений на ней пункты учета стока организуют либо в створе этих сооружений, либо несколько ниже них. Всегда следует по возможности избегать участков, находящихся в подпоре. При регулировании водного режима сток перераспределяется во времени (попуски, работа в режиме частичного подпора). Поэтому для получения надежных значений стока необходимо непрерывно измерять самописцами уровни воды на этих гидрометрических створах. Время работы (открытое состояние) шлюзов-регуляторов можно регистрировать только самописцем.
При размещении пунктов наблюдений за стоком на массиве с осушительными и осушительно-увлажнительными системами следует использовать гидрологические посты и колодцы эксплуатационной сети, установленные на осушительных системах для определения изменений уровней воды в каналах и торфяной залежи. Поскольку открытые осушители можно рассматривать как малые водотоки, оборудование пунктов для изучения стока, производство на них наблюдений и обработку материалов ведут по рекомендациям Наставления, вып. 6, ч. I и II.
Пункты наблюдений за стоком на осушенных болотах следует оборудовать гидрологическими расходомерами, обеспечивающими непрерывное автоматическое измерение расходов воды. Необходимость применения расходомеров на малых водотоках (каналах) обусловлена большой изменчивостью гидрологического режима этих водотоков из-за изменения метеорологических условий и характера подачи воды в систему.
На открытой осушительной сети с малыми уклонами дна канав гидрометрические створы целесообразно оборудовать безнапорными или слабонапорными расходомерами Вентури, Паршала, САНИИРИ и др. (Альбом РГ "Расходомеры гидрологические", вып. 1.1, 2.1, 3.1, 1977 г.)
В северных районах, где малые водотоки часто перемерзают и поэтому указанные лотки быстро выходят из строя, предпочтительнее устанавливать контрольные сечения (см. Наставление, вып. 6, ч. II).
В закрытых коллекторах дренажных систем расход воды измеряют в месте впадения коллектора в открытый канал объемным способом с помощью предварительно проградуированного мерного сосуда. При подтоплении устья трубы закрытого коллектора со стороны водоприемника на нее крепят специальную насадку (рис. 10.1 а), снабженную достаточно длинным резиновым рукавом большого диаметра, который закрепляют над поверхностью воды в водоприемнике. Расход воды измеряют объемным способом.
при подтоплении закрытого коллектора.
Места измерения дренажного стока (выход закрытых коллекторов в каналы) с осени следует разметить вешками или бетонными столбиками и оборудовать мостками для удобного подхода к коллекторам в целях их очистки от снега и наносов и измерения расходов воды.
10.4. Производство наблюдений за стоком на осушенных
и освоенных болотах
За стоком воды на осушенных болотах наблюдают в течение всего года, причем на реках-водоприемниках, магистральных каналах и крупных канавах - по рекомендациям Наставления, вып. 6, ч. II.
При подтоплении расходомеров со стороны водоприемников расход воды в гидрометрическом лотке измеряют учащенно вертушечным способом, как в контрольном русле. При подтоплении тонкостенного водослива на его вырез надевают специально изготовленный из листового металла лоток, сечением повторяющий форму выреза. Лоток крепят к водосливу струбциной, приваренной к внешней части лотка. Расход воды в этом лотке измеряют вертушечным способом.
Так как открытые осушители в летний период сильно зарастают, а в зимний заносятся снегом, то для получения надежных данных по стоку необходимо своевременно очищать русла от растительности и снега и не допускать образования подпоров на участках расположения расходомеров.
Наиболее сложно вести учет стока из дренажной и коллекторной сети, так как в одни периоды года дренажный сток может быть близок или равен нулю, а в другие - устья дрен и коллекторов могут быть подтоплены или затоплены. Поэтому особое внимание следует обращать на регистрацию момента начала стока, особенно при измерении дренажного стока в устьях закрытых коллекторов. При отсутствии стока в осушительной сети в зимний период гидрометрические сооружения на магистральных каналах, собирателях и т.д., а также коллекторы (устья закрытых дрен), где учитывают сток, должны быть заранее очищены от снега и льда.
В периоды весеннего половодья и при выпадении интенсивных осадков, т.е. при наиболее активной работе дренажа, в створах, где расходомеры не оборудованы самописцами уровня воды, а также в пунктах измерения расходов воды объемным способом ведут трех-четырехсрочные наблюдения за стоком для определения его суточного хода и повышения точности вычисления.
Запись наблюдений за уровнем и стоком воды, их обработку и текущий анализ ведут по рекомендациям Наставления, вып. 6, ч. II.
11.1. Общие положения
Испарение является основной расходной составляющей водного баланса болот. Испарение с болот определяют двумя методами: весовых испарителей и теплового баланса.
Метод теплового баланса применяют на болотных станциях, ведущих актинометрические и градиентные наблюдения по стандартной программе, а также при специальных (экспедиционных) исследованиях, когда в течение короткого периода времени требуется установить закономерности испарения в тех или иных условиях. Производство этих наблюдений и их обработка описаны в гл. 16.
Наибольшее распространение при изучении испарения с болот получил метод весовых испарителей. Он состоит в том, что испарение между сроками наблюдений определяют по изменению массы монолита торфа с естественной болотной растительностью, помещенного в испаритель, с учетом выпавших за этот же период осадков.
Для измерения испарения с естественных болот применяют испарители ГГИ-Б-1000, ГГИ-Б-1000У и ГГИ-Б-1000М. Последний устанавливают на сильно обводненных участках и в мочажинах с открытой водной поверхностью. Испарение с внутриболотных озер (озерков) измеряют с помощью испаромера ГГИ-3000.
На осушенных болотах, используемых под сельскохозяйственные культуры, применяют испарители ГГИ-500-50, ГГИ-500-100 и ГГИ-Б-1000У. За испарением по всем типам испарителей наблюдают на специально оборудованных испарительных площадках, которые выбирают на характерных участках различных болотных микроландшафтов и освоенных болот.
11.2. Размещение и оборудование испарительной площадки
Испарительные площадки на естественных болотах размещают и оборудуют во всех основных болотных микроландшафтах, исключая лесные, где сомкнутость крон деревьев более 0,5. Растительность и микрорельеф участка, выбранного для организации наблюдений за испарением, должны быть типичными для всего микроландшафта. В комплексных микроландшафтах (грядово-мочажинные, грядово-озерковые и др.), а также на бугристых и полигональных болотах площадки выбирают как на повышениях (гряды, бугры, полигоны), так и на понижениях (мочажины, топи, межполигональные трещины) микрорельефа.
После выбора места для испарительной площадки к нему прокладывают подходные мостки. Обустройство испарительной площадки (рис. 11.1) начинают с установки подъемного устройства ГР-22, которым поднимают, перемещают и устанавливают испарители на весы. Описание ГР-22 дано в прил. 26.
оборудования на болотной испарительной площадке.
1 - весовые испарители, 2 - подходные мостки,
3 - подставка для весов, 4 - подъемное устройство ГР-22,
5 - скважина для взятия воды на долив в испаритель,
6 - водомерная скважина, 7 - осадкомер.

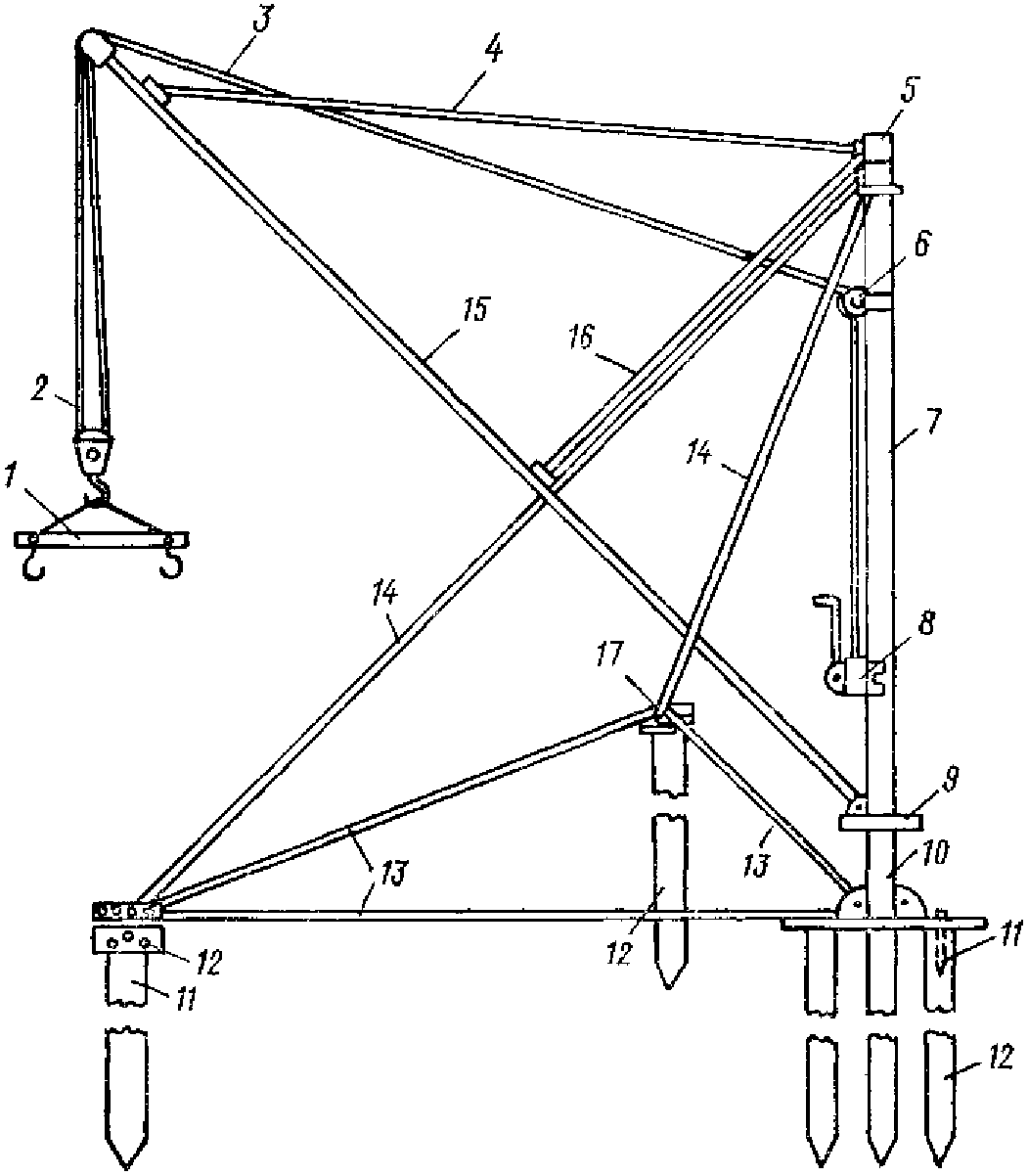

Порядок установки подъемного устройства ГР-22 изложен в инструкции по его эксплуатации. При установке подъемного устройства ГР-22 на болотах предъявляют повышенные требования к свайному основанию подпятника и башмаков (см. прил. 26). Сваи диаметром 15 - 20 см забивают в торфяную залежь на глубину не менее 2 м. Если торфяная залежь на испарительной площадке переобводнена и разжижена, то четыре сваи подпятника рекомендуется дополнительно скрепить поперечными лежнями, а сваи под башмаки укрепить зарытыми крестовинами.
При правильной установке подъемного устройства его стойка должна быть строго вертикальна, что проверяют отвесом.
У основания подъемного устройства сооружают дощатый настил размером 1,5 x 1,5 м для наблюдателя, работающего с лебедкой.
После установки подъемного устройства его полиспаст опускают и по радиусу движения конца стрелы колышками намечают линию установки испарителей. К северу от этой линии на расстоянии 0,5 м сооружают подходные решетчатые мостки. Во избежание нарушения растительного покрова и микрорельефа поверхности на испарительной площадке во время установки оборудования и при производстве наблюдений передвигаются только по подходным мосткам.
На линии, закрепленной колышками (см. рис. 11.1), устанавливают испарители на расстоянии не менее 1,6 м друг от друга. Порядок установки испарителей изложен в п.п. 11.4 - 11.6.
Испарители взвешивают на шкальных весах с предельной нагрузкой 200 кг и с погрешностью 50 г, что соответствует при приемной площади испарителя 1000 см2 слою воды 0,5 мм.
Для повышения точности взвешивания применяют стандартный технический разновес на 500 г. Для проверки весов служат контрольные гири общей массой 100 кг. Весы устанавливают в конце линии перемещения стрелы подъемного устройства на прочной устойчивой деревянной площадке размером 80 x 100 см, укрепленной на шести сваях диаметром 10 - 15 см и длиной не менее 1,5 м. Размеры площадки позволяют устанавливать на ней съемную ветровую защиту. Плоскость площадки должна быть строго горизонтальной и находиться в 40 - 50 см над поверхностью болота. Для предохранения весов от воздействия атмосферных осадков их закрывают фанерным чехлом. Водомерную скважину на испарительной площадке оборудуют в соответствии с указаниями, приведенными в гл. 12. При наличии вблизи испарительной площадки (в 10 - 15 м от нее) опорной водомерной скважины при наблюдении следует использовать эту скважину.
Для взятия воды на долив в испарители рядом с весами выкапывают шурф, который оборудуют обсадной трубой с крышкой.
Для измерения атмосферных осадков на испарительной площадке устанавливают модернизированный почвенный дождемер ГР-28 (рис. 11.2). От обычного почвенного дождемера он отличается тем, что дно 1 гнезда 2 изготовляют без отверстий для стока воды, а свободное пространство между гнездом и ведром осадкомера закрывают специальной съемной крышкой 4. Такая конструкция исключает всплытие дождемерного ведра 5, так как болотные воды и осадки не проникают в межстенное пространство. Кроме того, чтобы ведро не всплывало, прибор крепят при помощи двух кронштейнов 3 к сваям длиной 1 м, забитым в торфяную залежь рядом с дождемером. Прибор устанавливают на повышениях микрорельефа болота. Верхний срез гнезда дождемера должен быть на 3 - 5 см выше поверхности гряды или кочки.
Для хранения измерительного и вспомогательного оборудования на испарительной площадке устанавливают небольшую будку.
Все сооружения испарительной площадки 1 раз в год окрашивают белой краской.
Испарительную площадку на болотах зоны многолетней мерзлоты обустраивают аналогично, с той лишь разницей, что сваи под подъемное устройство ГР-22, площадку для весов, подходные мостки и будку устанавливают в предварительно пробуренные скважины глубиной не менее 1,5 м.
Испарительную площадку на осушенном и освоенном болотном массиве размещают на типичном для изучаемого района или осушительной системы участке (сельскохозяйственное угодье, карта торфодобычи и др.) в непосредственной близости от болотной метеоплощадки. Однако если по каким-либо причинам это сделать нельзя, то подбирают репрезентативный участок в другом месте массива.
На выбранном под испарительную площадку участке мощность торфяной залежи должна быть больше высоты испарителя. Площадку оборудуют аналогично оборудованию испарительной площадки на естественном болотном массиве. Из-за значительной массы испарителей, используемых на осушенных болотах (масса испарительного бака с монолитом торфяной залежи может достигать 150 кг), стандартную лебедку подъемного устройства ГР-22 заменяют на лебедку МЛ-24. Используя переходную пластину, изготовленную из листовой стали толщиной 4 - 5 мм, лебедку МЛ-24 крепят на те же кронштейны, что и стандартную лебедку. Растительность вокруг почвенного дождемера на площадке 2 x 2 м систематически срезают до верхней кромки приемной части дождемера.
Исследование вариации значений испарения по площади болотного микроландшафта показало, что различия в испарении определяются в первую очередь разной высотой над уровнем болотных вод элементов (кочки, впадины) микрорельефа с разным составом растительных ассоциаций.
На основании данных изучения строения ГФМ по каждому микроландшафту, где размещают испарительные площадки, определяют необходимое количество испарителей и средние высоты над РПМ тех элементов микрорельефа, на которых отбирают монолиты для зарядки испарителей. Число испарителей равно частному от деления амплитуды изменения высот ГФМ (Aк) на 5.
Высоту поверхности монолитов для испарителей относительно РПМ определяют по исправленной (см. гл. 6) интегральной кривой распределения высот микрорельефа (рис. 11.3) через 5 см при амплитуде изменения высот до 40 см и через Aк/8 см при амплитуде более 40 см. Количество устанавливаемых испарителей зависит от степени развития микрорельефа. Минимальное количество испарителей на площадке - четыре, максимальное - восемь.
высот микрорельефа.
Определение мест для отбора монолитов показано на рис. 11.3. Амплитуда колебания высот микрорельефа равна 35 см, уровень болотных вод z по водомерной скважине в день отбора монолитов был 24 см от РПМ. Намечают следующие высоты мест отбора монолитов относительно РПМ
: 15, 10, 5, 0, -5, -10, -15 см (в дальнейшем их именуют как заданные средние высоты). В день отбора монолитов определяют заданные превышения поверхности Hм каждого из них над уровнем болотных вод. Для этого из значения заданной высоты каждого монолита от РПМ
вычитают значение уровня болотных вод относительно РПМ (zРПМ) по скважине в данный день в изучаемом микроландшафте:
: 15, 10, 5, 0, -5, -10, -15 см (в дальнейшем их именуют как заданные средние высоты). В день отбора монолитов определяют заданные превышения поверхности Hм каждого из них над уровнем болотных вод. Для этого из значения заданной высоты каждого монолита от РПМ вычитают значение уровня болотных вод относительно РПМ (zРПМ) по скважине в данный день в изучаемом микроландшафте:
.Значения средней заданной высоты поверхности отбираемых монолитов относительно РПМ
и уровня болотных вод (Hм) записывают в техническое дело испарительной площадки.
и уровня болотных вод (Hм) записывают в техническое дело испарительной площадки.В комплексных микроландшафтах (грядово-мочажинные, грядово-мочажинно-озерковые, плоскобугристо-топяные, плоскобугристо-ложбинно-топяные и др.) необходимое число испарителей и высоту отбора монолитов определяют точно так же, как было описано выше, но раздельно для гряд (бугров) и мочажин (топей). Минимальное число испарителей на гряде (бугре) - четыре, на мочажине (топи) - два.
Определив значения превышения поверхности монолитов Hм над уровнем болотных вод, находят места для их отбора на заранее намеченном участке микроландшафта. Для этого прокладывают одну или несколько коротких линий таксации и, начиная от повышения к понижению, таксируют поверхность болота. Чтобы получить значения превышений поверхности болота над уровнем болотных вод (Hм) по линии таксации, надо от значения H (расстояние от уровня воды в шурфе до линии выноса) вычесть значения hi (отсчеты от линии выноса до поверхности болота). Из полученных таким образом значений
находят заданные значения превышений поверхности монолитов Hм. На выбранных местах с помощью специального струга отбирают монолиты и закладывают их в испарители. Уровень воды в испарителе после закладки монолита и долива воды должен быть равен Hм в месте отбора монолита.
находят заданные значения превышений поверхности монолитов Hм. На выбранных местах с помощью специального струга отбирают монолиты и закладывают их в испарители. Уровень воды в испарителе после закладки монолита и долива воды должен быть равен Hм в месте отбора монолита.При размещении испарителей на площадке им присваивают порядковые номера.
Места отбора монолитов для зарядки испарителей на болотах зоны многолетней мерзлоты выбирают по рассмотренной выше методике в период наибольшего оттаивания торфяной залежи (обычно осенью) при наличии уровня болотных вод на буграх и полигонах.
Места для отбора монолитов на осушенных и освоенных массивах выбирают на типичном для изучаемого угодья участке, расположенном недалеко от испарительной площадки, после фенологической оценки состояния растительности в осенний период (для многолетних трав) или весной после завершения посевных работ. Растительность по ее видовому составу и густоте в месте отбора монолита должна быть типичной для всего поля (участка, карты).
Методика отбора монолитов изложена в гл. 24.

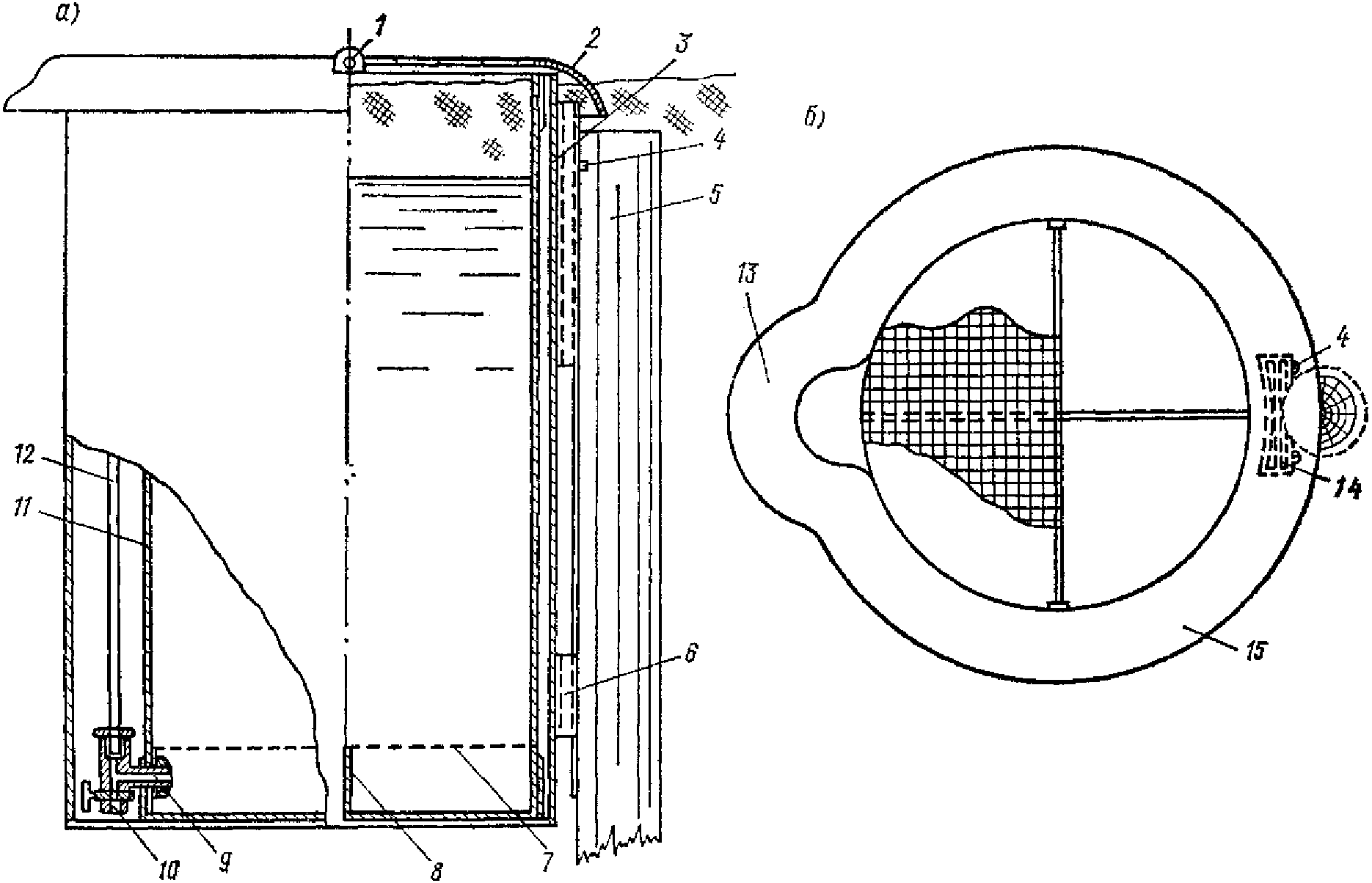

Испаритель ГГИ-Б-1000 (рис. 11.4) состоит из испарительного бака 11 и кожуха 3, свободно входящих один в другой. От попадания осадков пространство между корпусом испарительного бака и кожухом закрыто съемным козырьком 2. Испарительный бак, кожух и козырек изготовлены из листовой стали. Испарительный бак 11 площадью поперечного сечения 1000 см2 и высотой 520 или 720 мм имеет сплошное дно, на которое перед закладкой монолита устанавливают металлическую сетку 7, опирающуюся на обод, с крестовиной 8. С наружной стороны испарительного бака 11 укреплена водомерная трубка 12, имеющая сверху крышку с отверстием для выхода воздуха. В нижней части водомерная трубка соединена патрубком 9 с пространством между сетчатым и сплошным дном испарителя и с краном 10 для слива воды. К верхнему краю испарительного бака приварены проушины 1 для зацепления коромысла подъемного устройства ГР-22. Кожух испарителя 3 имеет выступ 13, в который входит водомерная трубка испарителя; с противоположной стороны к стенке кожуха прикреплены две скобы: скоба 6 направляющая и скоба 4, крепящаяся болтами к фигурной скобе 14, привинченной к свае, забитой в торфяную залежь. Ослабив болты скобы 4 и передвинув их в прорезях фигурной скобы 13, можно поднять или опустить кожух испарителя.
и его вид сверху (б).
Установку испарителя начинают с забивки полутораметровой сваи 14, к которой шурупами крепят скобы 14 и 4. Вершина сваи с фигурной скобой (если установку делают весной, сразу же после оттаивания болота) должна выступать над поверхностью болота не более чем на 2 см.
На месте установки испарителя рядом со сваей тарелочным буром (рис. 11.5) роют круглый котлован диаметром, соответствующим размерам кожуха испарителя. Выбранный из котлована торф сразу же удаляют за пределы испарительной площадки.
Выступ в кожухе для водомерной трубки испарителя должен находиться со стороны подходных мостков. Кожух погружают в котлован и крепят к свае скобой 14. Верхний срез кожуха после его установки должен находиться на уровне поверхности болота.
На болотах зоны многолетней мерзлоты испарители ГГИ-Б-1000 рекомендуется устанавливать осенью при максимальном оттаивании торфяной залежи. Если мощность оттаявшей торфяной залежи меньше 70 см, то котлован под кожух испарителя углубляют на нужную глубину пешней. Сваю для закрепления испарителя устанавливают в предварительно пробуренную скважину.
Испарительный бак заряжают монолитом торфяной залежи с ненарушенной структурой. При зарядке испарителя необходимо выбрать такую длину монолита, чтобы его поверхность была на уровне верхнего среза испарительного бака. Порядок зарядки монолита изложен в п. 11.3. Испарители перезаряжают при гибели растительности, сильной усадке и разбухании монолита, но не реже, чем 1 раз в два года.
Возможные изменения соотношения высот испарителя и поверхности болота около него ликвидируют путем регулирования высоты кожуха испарителя. Для этого, подняв испарительный бак и ослабив болты скобы 4, приподнимают или опускают кожух испарителя. Затем болты скобы 4 снова затягивают и испарительный бак опускают в кожух.
При эксплуатации испарителя необходимо:
1) контролировать герметичность сварных швов испарительного бака и кожуха;
2) следить за исправностью крана 10 и, если необходимо, вовремя смазывать или протирать его трущиеся части;
3) следить за сохранностью прокладок под краном и водомерными стеклами;
4) ежегодно чистить водомерные трубки.
На зимний период воду из испарителей сливают и испарительные баки с открытыми кранами оставляют в своих кожухах.
11.5. Весовой испаритель ГГИ-Б-1000У

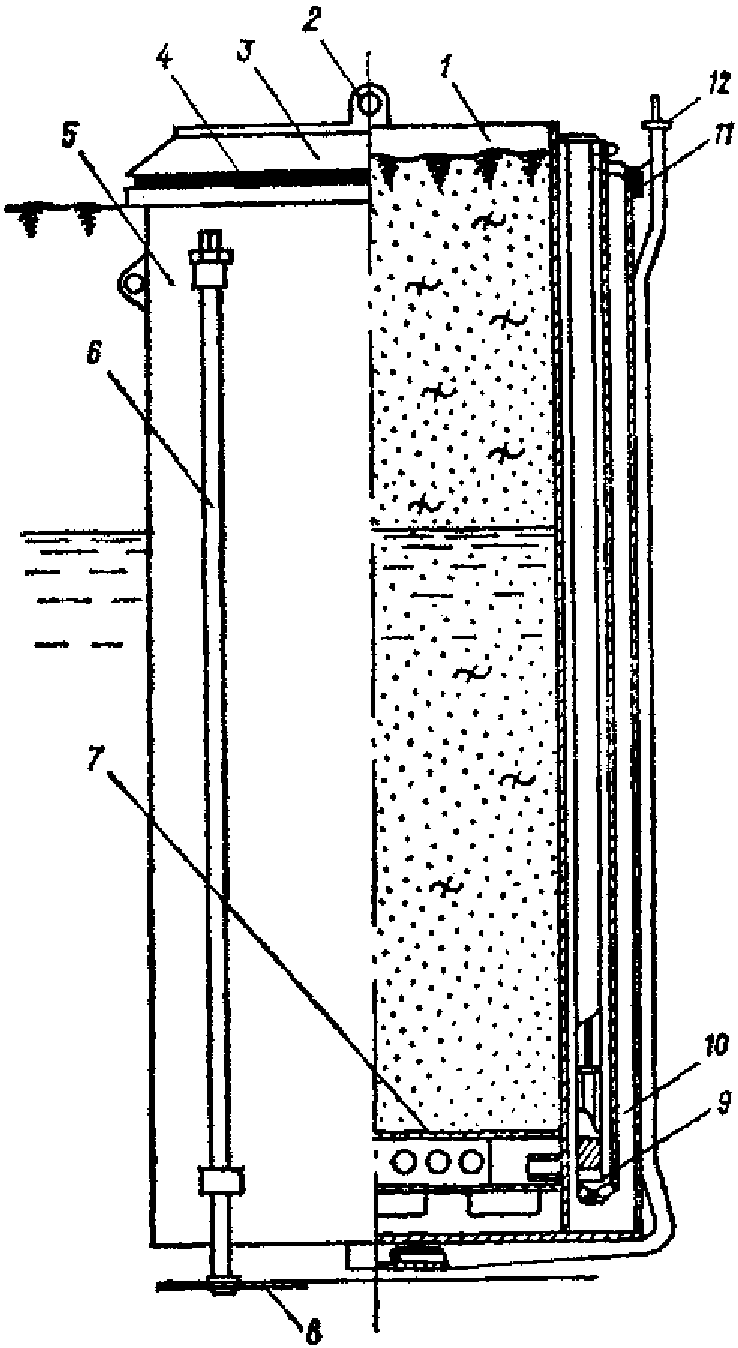

Усовершенствованный болотный испаритель (рис. 11.6) является одной из модификаций испарителя ГГИ-Б-1000.
Испаритель состоит из испарительного бака 1 высотой 520, 720 или 1020 мм (для осушенных болот) и площадью поперечного сечения 1000 см2 и кожуха 5. В верхней части испарительный бак имеет металлический козырек 3 и скобы 2, необходимые для подъема бака при взвешивании. С внешней стороны испарительного бака герметично приварена камера 10. В нижней торцевой части камеры имеется отверстие с резьбой, заглушенное пробкой 9, предусмотренное для установки сливного крана или штуцера, используемого при определении послойных коэффициентов водоотдачи торфяной залежи. На высоте 50 мм от дна испарительного бака расположен съемный перфорированный поддон 7. Испарительный бак помещен в металлический кожух 5. В верхней части кожуха имеется кольцевой паз 11, в котором крепят уплотнительную ленту 4 из микропористой или вакуумной резины. Уплотнительная лента, на которую ложится козырек испарительного бака, препятствует проветриванию межстенного пространства между испарительным баком и кожухом, а также предохраняет это пространство от попадания растительности и насекомых. Воду, попавшую в кожух при интенсивных осадках или сконденсировавшуюся в нем, удаляют через трубку 12, нижняя часть которой введена в специальное углубление на дне кожуха, а верхняя часть со штуцером выведена к козырьку испарительного бака. Воду удаляют вакуумным насосом (рис. 11.7).
с промежуточной емкостью.
1 - велосипедный насос, 2 - блок клапанов, 3 - промежуточная
емкость, 4 - соединительные резиновые трубки,
5 - трубка для откачки воды.
Кожух испарителя в торфяной залежи болота закрепляют двумя лепестковыми якорями 8, врезаемыми в нее поворотом штанг 6, укрепленных вдоль корпуса кожуха.
Болотный испаритель ГГИ-Б-1000У устанавливают на испарительной площадке в основном так же как и испаритель ГГИ-Б-1000.
В выбранном месте с решетчатых мостков роют круглый котлован, соответствующий размерам наружного кожуха испарителя, при этом рекомендуется использовать тарелочный бур.
Испаритель крепят в торфяной залежи лепестковыми якорями. Для крепления кожуха на заданной глубине в торфяную залежь вводят два лепестковых якоря. Их раздвигают из-под днища кожуха ключом, которым штангу 6 (см. рис. 11.6) поворачивают на 180° по ходу часовой стрелки.
Особое внимание при закладке кожуха уделяют его вертикальности, что проверяют отвесом и достигают равномерным утрамбовыванием плотного торфа, заполняющего пространство между стенками кожуха и котлована.
Кожух погружают в вырытый котлован до тех пор, пока нижняя часть кольцевого паза под уплотнительную ленту не ляжет на поверхность почвы.
Испарительный бак прибора заряжают монолитом по методике, изложенной в гл. 24.
Длина монолита должна быть равной высоте испарительного бака.
Испаритель ГГИ-Б-1000М (ГР-93), в отличие от испарителя ГГИ-Б-1000, имеет специальное устройство, позволяющее при опускании или поднятии монолита торфяной залежи покрывать его поверхность слоем воды, и тем самым максимально приближать условия испарения в испарителе к условиям испарения с сильно обводненных болотных микроландшафтов.

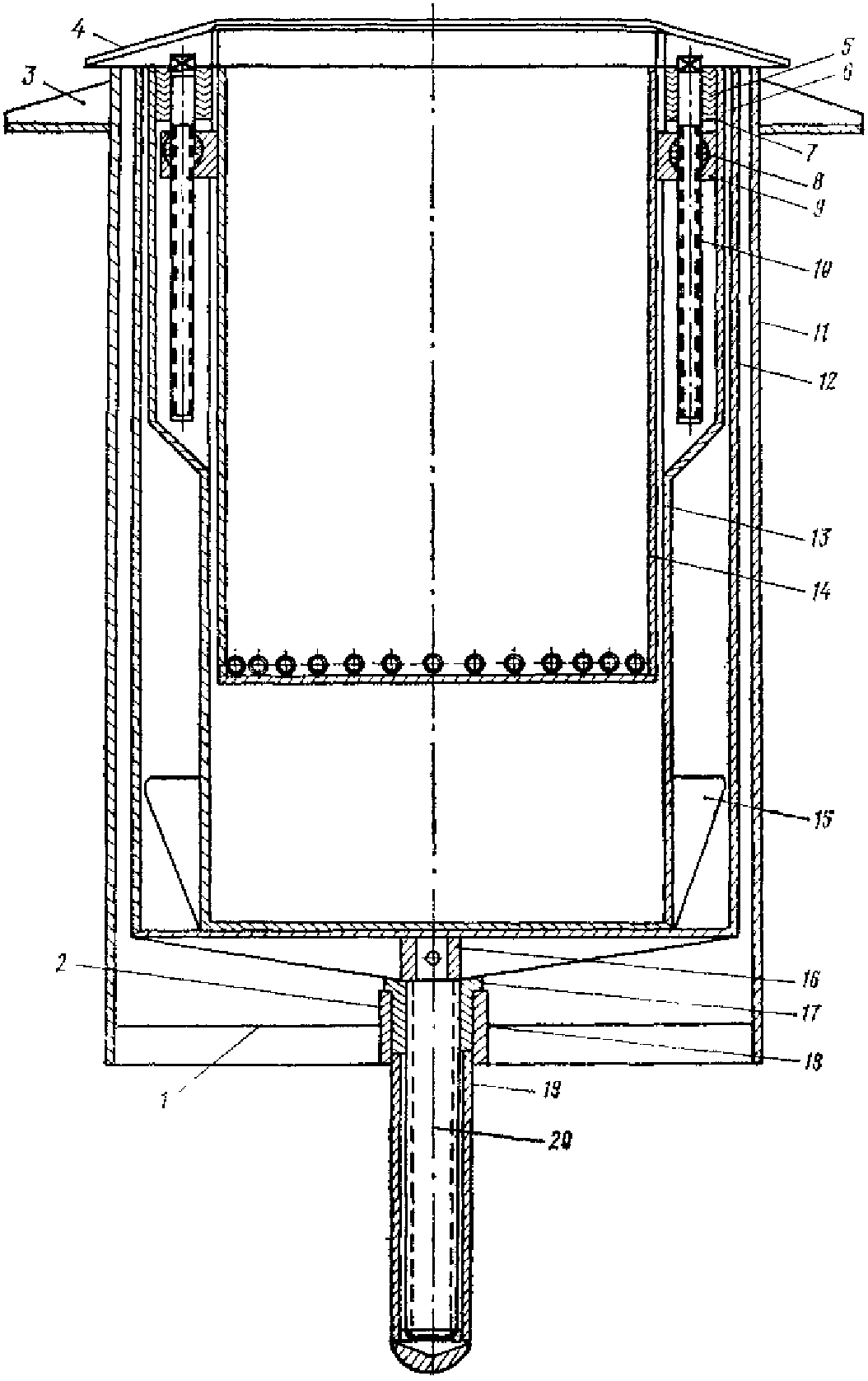

Устройство испарителя ГГИ-Б-1000М показано на рис. 11.8. Торфяной монолит помещают в подвижный бак 14 (испаритель) с поперечным сечением 1000 см2 и высотой 510 мм, в котором дно и стенки в нижней части перфорированы. Снаружи к подвижному баку в диаметральной плоскости приварены два кармана, в которых закреплены колодки 9 с поворотными вкладышами 8, имеющими отверстия с резьбой. Подвижный бак с монолитом помещают внутри весового бака 13, представляющего собой стальной водонепроницаемый цилиндр с дном, имеющий в диаметральной плоскости два вертикальных кармана. Внутри этих карманов расположены винты 10 с трапецеидальной резьбой. Винты проходят через отверстия поворотных вкладышей 5 и, опираясь на них, удерживают подвижный бак 14 с монолитом. Поворотные вкладыши помещают в отверстия колодок 6, которые скобами 7 скреплены со стенками карманов весового бака.
Синхронным вращением винтов 10 подвижный бак вместе с монолитом опускают или поднимают внутри весового бака. Его максимальное вертикальное перемещение составляет 18 см. Поворотные вкладыши 8 и 5 служат для компенсации возможных небольших перекосов подвижного бака относительно весового бака. Винты 10 вращают двумя торцевыми ключами.

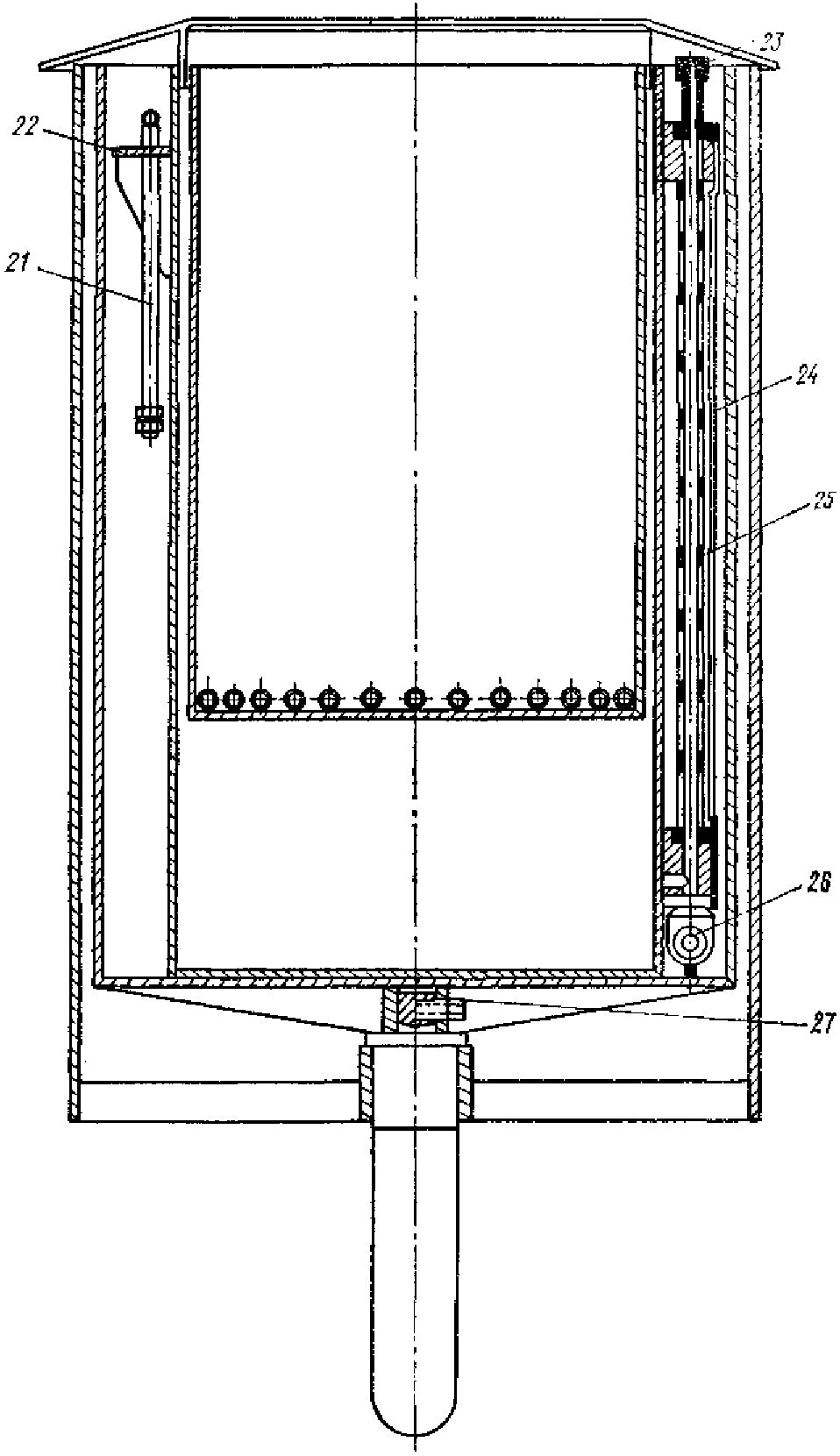

Для контроля уровня воды в весовом баке на его наружной стенке размещено водомерное устройство, состоящее из сливного крана 26 и водомерной стеклянной трубки 25, сообщающейся в нижней части с внутренней полостью весового бака и закрытой от механических повреждений металлической защитой 24 с нанесенной на ее поверхность сантиметровой шкалой. Нуль шкалы совпадает с верхним срезом весового бака.
Водомерная трубка 25 в верхней и нижней части герметично соединена сальниками с резиновым уплотнением с весовым баком. Верхний конец трубки закрыт предохранительным колпачком 23 с отверстием для выхода воздуха. Верхний срез трубки находится на уровне верхней кромки весового бака.
Весовой бак помещают внутри подвижного кожуха 12. Для центрирования весового бака внутри подвижного кожуха служат три косынки 15, приваренные в нижней части весового бака, а также фланец 22, приваренный в верхней части. Фланец одновременно служит для размещения подъемных скоб 21 и для сцепления весового бака с подъемным устройством шпонками, приваренными к внутренней стенке весового бака. В центре дна подвижного кожуха приварена втулка 16, в которой болтом 27 крепят винт 20 подъемного устройства. Вращая подвижный кожух в ту или другую сторону, а вместе с ним и винт 20, можно поднимать и опускать подвижный кожух относительно наружного кожуха 11 и таким образом устанавливать над поверхностью монолита заданный слой воды. Винт вращается в резьбе гайки 17, имеющей опорный фланец с тремя вырезами. При сборке испарителя в эти вырезы входят штифты 2, запрессованные во втулку 18 наружного кожуха. Штифты препятствуют повороту гайки при вращении винта. В нижний конец гайки 17 вворачивают гильзу 19, наполненную консистентной смазкой и предохраняющую винт 20 от попадания в нарезку торфа.
Втулка 18 приварена к четырем спицам 1, которые, в свою очередь, приварены к внутренней стенке наружного кожуха 11 и центрируют втулку по оси кожуха. Наружный кожух на своей втулке удерживает всю подвижную часть испарителя и предохраняет ее от воздействия торфяной залежи. Наружный кожух двумя кронштейнами 3 крепят к двум сваям, удерживающим его в заданном положении.
Козырек 4, надеваемый на весовой бак, предохраняет межстенное пространство весового и подвижного кожухов от попадания атмосферных осадков.
Весовой бак поднимают для взвешивания специальным коромыслом, имеющим два крюка, которые заводят за скобы весового бака.
При использовании испарителя на болотах с высокой растительностью (например, в тростниковых микроландшафтах) необходимо удлинять крюки. При этом для предохранения растительности от повреждений при взвешивании в испарителе устанавливают две тонкие рейки высотой около 1 м и к ним подвязывают растения.
Испаритель ГГИ-Б-1000М устанавливают в следующем порядке:
1. В месте установки испарителя на расстоянии около 50 см друг от друга забивают две деревянные сваи диаметром 10 - 12 см и длиной 1,5 м. Верхние срезы свай должны лежать в одной горизонтальной плоскости и находиться на 3 - 4 см ниже поверхности болота. Между сваями роют круглый котлован диаметром 48 см и глубиной 80 см, в который погружают наружный кожух так, чтобы его стенки располагались вертикально, а кронштейны 3 опирались на торцы свай. При помощи глухарей кронштейны плотно притягивают к сваям.
После установки наружного кожуха 11 нивелировкой определяют его приводку, равную разности отметок верхнего среза наружного кожуха и РПМ.
2. Подъемник, состоящий из винта 20, гильзы 19 и гайки 17, вставляют заточкой винта 20 до упора во втулку подвижного кожуха 12 и плотно крепят болтом 27.
3. Винт 20 выворачивают из гайки 17 на длину 20 см. После этого подвижный кожух опускают в наружный кожух 11 так, чтобы штифт 2 вошел в отверстие втулки 18 до фланца. В этом положении вращение подвижного кожуха 12 в ту или в другую сторону должно сопровождаться его подъемом или опусканием относительно наружного кожуха 11.
4. Подвижный бак (испаритель) заряжают монолитом торфяной залежи по указаниям п. 11.3. Отбираемый монолит должен быть равным по высоте, подвижному баку. При правильной зарядке испарителя поверхность монолита совпадает с верхним срезом подвижного бака. Подвижный бак подъемным устройством опускают в весовой, при этом два выступа с колодками и поворотными вкладышами на корпусе подвижного бака должны войти в вертикальные карманы весового.
5. В верхней части карманов весового бака устанавливают верхние колодки 5 с поворотными вкладышами 6 и закрепляют скобами 7. Чтобы скобы 7 случайно не выпали, концы их, имеющие прорези, слегка разводят. Винты 10 заводят в отверстия верхних поворотных вкладышей 6 и вворачивают концами в отверстия нижних поворотных вкладышей 8 до тех пор, пока бортики винтов не упрутся в опорные плоскости верхних вкладышей 5. После этого винты 10 вращают торцевыми ключами синхронно до тех пор, пока верхний край подвижного бака 14 не поднимется на один уровень с верхним краем весового. Сливной кран 26 весового бака должен быть закрыт. Пользуясь подъемными скобами 22 и коромыслом, весовой бак 13 помещают внутрь подвижного кожуха 12 и надевают на верхний торец весового бака козырек 4. На этом установку испарителя заканчивают.
Перезарядку испарителя монолитом торфяной залежи, уход за испарителем во время наблюдений и его хранение в зимний период осуществляют так же, как и у испарителя ГГИ-Б-1000.
11.7. Производство наблюдений по испарителям
ГГИ-Б-1000, ГГИ-Б-1000У и ГГИ-Б-1000М
Наблюдения по весовым испарителям проводят в вегетационный период ежегодно утром в одно и то же время (7 - 9 ч).
За начало вегетационного периода для верховых болот принимают дату перехода среднесуточной температуры воздуха через 5 °C весной плюс 7 сут; за конец этого периода - дату перехода температуры воздуха через 5 °C осенью минус 10 сут. Для низинных болот за начало указанного периода принимают дату устойчивого перехода среднесуточной температуры воздуха через 0 °C, за конец - дату осеннего перехода температуры воздуха через 7 °C.
Порядок наблюдений следующий.
1. Измеряют уровень воды в скважине, установленной на испарительной площадке, и записывают в книжку КГ-38.
2. Вычисляют уровень воды, который должен быть в испарителях в зависимости от уровня воды в скважине путем прибавления или вычитания приводки к измеренному уровню воды в скважине. Приводка p равна разности между уровнями воды в скважине (zскв) и испарителе (zи) в день отбора монолита (zскв - zи). Приведенный таким образом уровень воды по каждому испарителю записывают в книжку КГ-38м.
3. Выполняют поверку весов. Для этого надлежит:
1) убедиться, что на поверхности платформы весов нет посторонних предметов;
2) открыть арретир коромысла поворотом ручки до упора;
3) проверить нулевое положение передвижных гирь основной и дополнительной шкал;
4) убедиться в равновесии коромысла: если равновесия нет, то нужно перемещать регулятор тары на коромысле вправо или влево от занимаемого положения. Установив равновесие коромысла, регулятор закрепляют. После этого можно приступить к взвешиванию испарителей.
4. Испаритель взвешивают в следующей последовательности.
1) извлекают испаритель с монолитом из кожуха и ставят на платформу. Испаритель покрывают защитным чехлом от ветрового воздействия;
2) открывают арретир и передвижением гирь по шкалам коромысла уравновешивают испаритель. Масса испарителя равна сумме показаний основной и дополнительной шкал. Если она не кратна 50 г, то для более точного ее определения следует использовать гири технического разновеса. Определяют массу точно следующим образом. После уравновешивания испарителя передвижную гирю на дополнительной шкале сдвигают вправо до ближайшего деления дополнительной шкалы (весы выходят из равновесия). Далее приводят весы в равновесие, устанавливая на их платформе гири технического разновеса массой от 10 до 50 г. При достижении равновесия закрепляют арретир и снимают показания на шкалах. В этом случае масса испарителя равна разности показания шкал и массы гирь, находящихся на платформе весов;
3) для проверки правильности результата взвешивания испаритель взвешивают повторно. Перед этим с платформы весов убирают гири технического разновеса, а передвижные гири на шкалах смещают. Повторно определяют массу испарителя так же, как указано выше. Если расхождение между значениями массы испарителя составляет более 15 г, то взвешивание надо сделать еще 2 раза, предварительно подняв испаритель подъемником и установив весы на нуль. Если расхождение в массе опять превысит 15 г, то это свидетельствует о неисправности весов.
5. После взвешивания испарителя, не снимая его с весов, делают отсчет по водомерному стеклу. Если отсчет по водомерному стеклу отличается от значения приведенного уровня воды по скважине не более чем на 3 см, то испаритель помещают в кожух и на этом наблюдение (измерение испарения) заканчивают. Если же уровень по водомерному стеклу выше приведенного уровня по скважине более чем на 3 см, то испаритель ставят на решетчатые мостки и через кран выпускают воду, пока уровень не установится на отметке, соответствующей значению приведенного уровня по скважине для каждого монолита. Если уровень по водомерному стеклу ниже приведенного уровня по скважине, то в водомерную трубку вливают взятую из скважины воду, пока уровень воды в ней не установится на нужной отметке. Время установления уровня на заданной отметке для слабо разложившихся торфов 2 - 5 мин. На осушенных болотах это время зависит от степени разложения торфа в монолите. Обычно продолжительность этого процесса велика, поэтому в данном случае определяют количество воды Q в граммах, которое надо отлить или долить в испаритель. Значение Q вычисляют по формуле
,где
- коэффициент водоотдачи торфяной залежи в пределах слоя изменения уровня при доливе (отливе) воды в испаритель,
- коэффициент водоотдачи торфяной залежи в пределах слоя изменения уровня при доливе (отливе) воды в испаритель,
- разница уровней воды в скважине и в испарителе.Пример. Приведенный уровень воды в скважине zскв = -25 см, а уровень воды в испарителе zи = -20 см, т.е. необходимо снизить уровень воды в испарителе на 5 см. Коэффициент водоотдачи торфяной залежи при глубине залегания уровня -20 см
. Количество воды, которое надо отлить из испарителя
. Количество воды, которое надо отлить из испарителяQ = 1000·0,08·5 = 400 г.
6. После долива или отлива воды испаритель устанавливают на весы и опять дважды взвешивают. Результаты взвешивания испарителей и уровни воды по водомерному стеклу до и после долива (слива) записывают в соответствующие графы книжки КГ-38 (прил. 27)
Ввиду отсутствия у испарителя ГГИ-Б-1000У водомерного стекла уровень в испарителе измеряют в камере 10 (см. рис. 11.6) специальной хлопушкой. Воду в испаритель доливают через камеру 10, отливают также через нее вакуумным насосом. Если уровень воды в мочажине находится ниже поверхности болота и испарительный бак с монолитом поднят в верхнее положение, то наблюдения по весовым испарителям ГГИ-Б-1000М проводят по той же методике и в той же последовательности, что и по испарителям ГГИ-Б-1000.
Если же уровень воды в мочажине находится выше ее поверхности, то наблюдения ведут в следующем порядке:
1) металлическую рейку устанавливают справа на срез неподвижного испарительного кожуха и по ней делают отсчет уровня воды z в сантиметрах;
2) измеряют высоту бортика подъемного бака (см. рис. 11.8);
3) испаритель вынимают из испарительного кожуха, переносят на весы и взвешивают;
4) измеряют уровень воды над поверхностью монолита и высоту бортика испарительного бака металлической линейкой, устанавливаемой справа на верхнем срезе испарительного бака с монолитом;
5) при несоответствии уровней в мочажине и испарителе испарительный бак с монолитом поднимают или опускают, одновременно вращая винты 10, установленные сверху, на высоту H = z + 3 см относительно весового бака;
6) уровень воды в испарителе устанавливают на высоту стояния уровня в мочажине путем отлива или долива воды;
7) отрегулировав уровень воды, вторично взвешивают монолит и ставят в испарительный кожух;
8) подвижный кожух испарителя поднимают на высоту H = z + 3 см (т.е. на 3 см выше уровня воды в мочажине), вращая его против хода часовой стрелки.
11.8. Обработка данных наблюдений, их текущий
контроль и анализ
Обработку данных по испарению начинают сразу же на площадке после взвешивания испарителей. Значение испарения с данного монолита за сутки рассчитывают по формуле
E = X + 10(g1 - g2),
где E - испарение, мм;
X - осадки, мм;
ИС NORMPROD: примечание. Обозначения даны в соответствии с официальным текстом документа. |
q1 и q2 - предыдущая и последующая масса испарителя, кг.
Полученные значения испарения по всем испарителям записывают в КГ-38 и сравнивают. Расхождения суточных значений испарения с разных монолитов должны быть в пределах 20%. При
расхождении значений испарения массу монолита еще раз проверяют. Для облегчения анализа и оценки сомнительных значений испарения следует обратить внимание на возможность течи из испарителя и перелива воды через верх испарительного бака.
расхождении значений испарения массу монолита еще раз проверяют. Для облегчения анализа и оценки сомнительных значений испарения следует обратить внимание на возможность течи из испарителя и перелива воды через верх испарительного бака.Данные по испарению из книжки КГ-38 переписывают в таблицу ТГ-38. При составлении таблиц следует обратить внимание на то, что могут быть получены отрицательные значения испарения при выпадении большого количества осадков или неправильном взвешивании. В этом случае необходимо проанализировать все имеющиеся данные наблюдений и попытаться восстановить значение испарения, используя графики связи испарения, радиационного баланса, температуры воздуха и др. Значение суточного испарения обычно не должно превышать значения радиационного баланса, деленного на значение удельной теплоты парообразования
. После анализа данных в ТГ-38 подсчитывают суммарные значения испарения за декаду и месяц по каждому испарителю. Кроме этого вычисляют среднее значение испарения с микроландшафта E за декаду и месяц по формуле
. После анализа данных в ТГ-38 подсчитывают суммарные значения испарения за декаду и месяц по каждому испарителю. Кроме этого вычисляют среднее значение испарения с микроландшафта E за декаду и месяц по формулеE = (E1·F1 + E2·F2 + ... + En·Fn)/100,
где E1, E2, ..., En - значения испарения по 1, 2, ..., n-му испарителю, мм;
F1, F2, ..., Fn - площадь микроландшафта, на которую распространены значения испарения, полученные соответственно по 1, 2, ..., n-му испарителю, %.
Значения Fi определяют с помощью исправленной интегральной кривой распределения высот микрорельефа (см. гл. 6). Для этого в порядке убывания высотного положения поверхности монолитов
,
, ...,
, отобранных для испарителей в данном микроландшафте, вычисляют средние превышения каждой пары монолитов над РПМ:
, , ..., , отобранных для испарителей в данном микроландшафте, вычисляют средние превышения каждой пары монолитов над РПМ:
.Полученные таким образом средние превышения откладывают на оси z, а затем проектируют на интегральную кривую распределения высот микрорельефа и на ось W(x). Соотношение длин полученных отрезков на оси W(x) соответствует соотношению значений Fi. Числовое значение F определяют по формуле
Fn = W(x)n - W(x)n-1.
Данные по испарению переписывают из книжки КГ-38 в таблицу ТГ-38 (прил. 28).
11.9. Оборудование испарительной площадки
водным испаромером ГГИ-3000
Наблюдения за испарением с водной поверхности на болотах (в мочажинах с открытой водной поверхностью и болотных озерках) ведут по испаромерам ГГИ-3000. Испаромер, производство наблюдений по водноиспарительной площадке по этому прибору и обработка материалов описаны в Наставлении, вып. 7 ч. II.
Испаритель вместе с дождемером устанавливают непосредственно в центр обводненной мочажины или озерка, но не далее 5 м от берега.
Особенности установки водного испарителя и дождемера на болоте заключаются в следующем.
После выбора участка для испарительной площадки к месту установки испарителя и дождемера прокладывают решетчатые мостки (как и к весовым испарителям ГГИ-Б-1000). В конце мостков забивают деревянные сваи длиной 1,5 - 2,0 м (длина их зависит от глубины озерка или мощности торфяной залежи мочажин в месте установки испаромера) для закрепления испарителя и дождемера. Для испарителя забивают четыре сваи с учетом расположения на нем проушин для крепления, для дождемера - три сваи. После забивки свай в мочажине между ними роют шурфы по размеру испарителя и дождемера.
Для обеспечения регулирования высоты установки испарителя и дождемера, что особенно важно при проведении наблюдений на озерках, в сваи вертикально забивают штыри с резьбой диаметром 10 - 12 мм и длиной 20 - 25 см, на которые и крепят приборы. Гайки, на которые крепят испаритель и осадкомер, используют также при регулировании высоты установки приборов относительно поверхности мочажин (озерков).
12.1. Общие положения
Одним из важнейших элементов, характеризующих гидрологический режим болот, является положение уровня болотно-грунтовых вод относительно поверхности болота. В отличие от грунтовых вод суходолов грунтовые воды болот называют болотно-грунтовыми или просто болотными водами.
Режим уровней болотных вод зависит от большого числа внешних (осадки, испарение, приток воды с суходола) и внутренних (водопроводимость, водоотдача, водообмен с подстилающими болото водовмещающими грунтами) факторов. Внутренние факторы, в свою очередь, зависят от типа болотного микроландшафта и геоморфологических условий залегания болотного массива.
Положение уровня болотных вод относительно поверхности болота определяет многие гидрологические и гидрофизические процессы (сток и испарение с болот, промерзание и теплообмен), поэтому данные наблюдений за уровнем широко используют при гидрологических расчетах и характеристике обводненности болот.
Уровень болотных вод измеряют в водомерной скважине и приводят в сантиметрах от РПМ (см. гл. 5). При этом знак минус перед значением уровня (например, -35) означает, что уровень расположен ниже, а знак плюс (например, 12) - выше РПМ.
12.2. Размещение пунктов наблюдений
Пункты наблюдений за уровнями болотных вод на массивах зоны с сезонным промерзанием грунтов располагают по водомерным створам, ориентированным вдоль линий стекания поверхностных и фильтрационных вод и пересекающим все основные болотные микроландшафты изучаемого болотного массива. При относительно небольших размерах массива один из створов должен пересекать центр его выпуклости, обычно совпадающий с генетическим центром. Водомерные створы выбирают по типологической карте болотного массива с сеткой линий стекания. Поскольку водомерный створ удобнее прокладывать прямолинейным, а линии стекания болотных вод обычно криволинейны, допускают небольшие отклонения направления створа от направления линий стекания. При сложной сетке линий стекания, характерной для систем верховых болотных массивов, створ следует проектировать в виде ломаной линии, состоящей из нескольких прямолинейных отрезков.
На болотных массивах, залегающих на террасах или в поймах крупных рек и имеющих сетку линий стекания в виде более или менее параллельных линий, проектируют два или три параллельных между собой створа, пересекающих все основные болотные микроландшафты.
При размещении пунктов наблюдений необходимо учитывать характер и интенсивность водообмена болота с подстилающими его водовмещающими грунтами и располагать водомерные скважины на различных по направлению и интенсивности водообмена участках. Когда размеры болотного массива велики и по каким-либо причинам невозможна или нецелесообразна организация створов, пересекающих весь болотный массив, пункты наблюдений за уровнями болотных вод размещают по нескольким створам, которые выбирают так, чтобы они пересекали основные типы микроландшафтов, встречающихся на данном массиве, и по возможности заканчивались в характерных точках рельефа болота. Так, на болотах долинного залегания створ может заканчиваться у реки, протекающей по центральной части болота; на выпуклых болотных массивах водораздельного залегания - у наивысшей точки массива; на водораздельно-склоновых болотных массивах - на его водораздельной линии.
На болотах зоны многолетней мерзлоты пункты наблюдений за уровнем болотных вод размещают с учетом структуры болот, растительности и обводненности различных элементов микрорельефа. На буграх бугристых болот места для установки водомерных скважин выбирают с учетом характера растительного покрова и обводненности, в межбугорных понижениях - в зависимости от типа понижений (топь, ложбина, западина) и их высотного положения относительно поверхности бугров. На высоких буграх, где уровни болотных вод отсутствуют практически в течение всего года, пункты наблюдений за уровнем не оборудуют. На полигональных болотах водомерные скважины размещают с учетом строения полигонов и межполигональных трещин по линиям, пересекающим все основные типы болотных микроландшафтов. Направление линий стекания болотных вод при размещении водомерных скважин на мерзлых болотах не учитывают.
Число пунктов наблюдений за уровнями болотных вод на естественных массивах назначают так, чтобы каждый тип болотного микроландшафта был достаточно полно освещен наблюдениями. Исходя из этого, в некомплексных микроландшафтах устанавливают одну скважину (в центральной части микроландшафта), в комплексных - несколько скважин с учетом числа элементов микрорельефа (гряды, мочажины, топи, озерки, бугры, ложбины, западины, полигоны и т.д.). Примеры размещения пунктов наблюдений на различных болотных массивах приведены на рис. 12.1.
верховых (а, б), низинных пойменных естественных и осушенных
(в) болотных массивах и на воднобалансовом участке (г).
1 - границы болотного массива; 2 - линии стекания;
3 - водоток; 4 - водомерные болотные створы; 5 - водомерная
скважина; 6 - метеоплощадка; 7 - пункт наблюдений
за промерзанием; 8 - участок наблюдений за снежным покровом;
9 - гидрологический уровенный пост; 10 - гидрологический
стоковый пост; 11 - испарительная площадка; 12 - установка
для наблюдений за реакцией уровня на выпадающие осадки;
13 - площадка для изучения водно-физических свойств торфяной
залежи; 14 - теплобалансовая площадка; 15 - осадкомер;
16 - площадка для производства фенологических наблюдений;
17 - осушительная сеть; 18 - воднобалансовый участок.
На осушенных и освоенных под сельскохозяйственные угодья и торфодобычу болотах для изучения уровенного режима водомерные скважины размещают равномерно по всему массиву, причем водомерные створы должны пересекать наиболее характерные участки массива и заканчиваться у его границы или в характерных точках рельефа. На болотах, освоенных под торфодобычу и сельскохозяйственные угодья, водомерные скважины устанавливают в центре карт (полей), чтобы наблюдения за уровнем в скважинах разных карт (полей) были сравнимы между собой, так как скважины в этом случае находятся в местах расположения наиболее высоких отметок кривых депрессии. Для изучения кривой депрессии болотных вод на одной из карт (полей), а при сложных гидрогеологических условиях - и на нескольких картах (полях) оборудуют водомерный створ из пяти-шести скважин, пересекающий карту (поле) от одного осушителя до другого, причем первая и последняя скважины этого створа должны находиться в центре осушительных канав.
Пункт наблюдений за уровнями болотных вод состоит из скважины и измерительного устройства. Водомерные скважины устанавливают в конце лета - начале осени, в период низкого стояния уровней болотных вод.
Для оборудования водомерной скважины в месте ее установки после тщательного измерения мощности торфяной залежи болотным щупом убирают моховой очес (или дерн на осушенном болоте) на площади около 100 - 150 см2. Затем ручным буром (можно использовать тарелочный бур или обычный рыбацкий бур, но с удлиненной штангой) делают шурф глубиной, превышающей не менее чем на 0,5 м минимальный уровень в данном микроландшафте (или на участке осушенного болота).
В пробуренный шурф вначале устанавливают репер, изготовленный из металлической трубы диаметром 1,5 - 2,0 см. Нижний конец репера должен заходить в минеральное дно не менее чем на 0,3 - 0,5 м, а головка репера должна быть на 10 - 20 см ниже наибольшей глубины промерзания торфяной залежи в данном микроландшафте (или на участке осушенного болота) и на 30 - 50 см ниже минимального уровня воды. При установке репера (забивке трубы ниже поверхности болота) используют отрезок трубы
диаметра с внутренней перегородкой.
диаметра с внутренней перегородкой.После установки репера в шурф погружают обсадную перфорированную трубу водомерной скважины квадратного сечения с расстоянием между внутренними стенками 14 см. Верхний конец трубы должен выступать над поверхностью болота на 10 - 15 см, нижний - находиться на 0,3 - 0,5 м ниже минимального уровня воды.
Для повышения точности наблюдений репер в скважине следует располагать около стенки обсадной трубы, от края которой делают отсчет уровня. Репер внутри скважины легко обнаруживается путем его простукивания водомерной рейкой. На верхнем срезе обсадной трубы яркой краской делают метку, у которой измеряют уровень.
В зимний период на обсадные трубы скважин устанавливают деревянные короба с внутренним диаметром (размером), равным внешнему размеру обсадных труб. Длина короба должна быть на 20 - 30 см больше максимальной глубины промерзания. Конус утепления делают на всю высоту короба, а радиус основания - в 2 раза больше. Скважины утепляют <1> осенью перед наступлением холодов. На теплый период утепление со скважин убирают.
--------------------------------
<1> При глубине промерзания болота более 40 см водомерные скважины не утепляют.
В качестве теплоизоляционного материала применяют пенопласт, еловые ветки, сухие солому, сено или сфагновый мох (очес), сложенные в виде утеплительного конуса и запаянные в полиэтилен. Сфагновый очес заготавливают на расстоянии 50 - 100 м от водомерной скважины.
Рядом со скважиной устанавливают веху с табличкой, на которой указывают номер скважины. Веху устанавливают вплотную со скважиной с одной и той же стороны для всех скважин, что облегчает ее розыск в зимний период, когда она засыпана снегом. Внутри скважины на зимний период устанавливают специальную деревянную или пенопластовую диафрагму, препятствующую поступлению холодного воздуха сверху. Во время измерения уровня эту диафрагму вынимают.
В скважинах, находящихся на удаленных водомерных створах в труднодоступных микроландшафтах, на теплый период года устанавливают самописцы уровня длительного действия (с периодом действия 8, 16 или 32 сут). При этом поперечное сечение перфорированной трубы определяют по размеру поплавка самописца. Над скважиной на четырех сваях, забитых в торфяную залежь на глубину не менее 1,5 м, устанавливают будку для самописца уровня воды. В углу скважины забивают репер, как в обычной водомерной скважине.
Самописцами уровня с суточным часовым механизмом оборудуют скважины для изучения зависимости подъема уровня болотных вод от осадков. Вместе с самописцем в будке монтируют крючковую рейку, а в непосредственной близости от скважины (не далее 10 м) должен быть установлен плювиограф.
На болотах зоны многолетней мерзлоты водомерные створы оборудуют водомерными скважинами различных типов в зависимости от положения многолетнемерзлого слоя в месте установки скважин. На повышениях бугристых и полигональных болот, где многолетняя мерзлота расположена вблизи дневной поверхности, водомерные створы оборудуют скважинами с горизонтальной планкой (нулевой рейкой). На понижениях этих болот (топи, западины, ложбины) с талой торфяной залежью устанавливают обычные водомерные скважины с репером.
Горизонтальную планку (металлическую или деревянную) длиной 1,5 м устанавливают над скважиной на двух металлических (диаметром 2 - 3 см) или деревянных сваях длиной 1,8 - 2,3 м. Верхние концы свай забивают деревянными пробками длиной 15 - 20 см, к нижним приваривают винтовые наконечники диаметром 5 - 7 см. Для установки свай в торфяной залежи делают отверстия ручным буром АМ-26, глубину заложения свай рассчитывают так, чтобы верхние концы свай возвышались над поверхностью болота на 25 - 35 см. Расстояние между сваями 1,5 м. После установки труб-свай отверстия в залежи заполняют торфом и слегка утрамбовывают. В верхней части труб-свай сверлят два-три отверстия диаметром 5 мм для крепления горизонтальной планки, верхняя кромка которой служит нулем отсчета. В качестве горизонтальной планки можно использовать уголковое железо (40 мм) или деревянный брус сечением 50 x 50 мм. Горизонтальность планки проверяют при оборудовании скважин и в дальнейшем при контрольной нивелировке.
В центре между сваями, строго под горизонтальной планкой, на глубину максимального сезонного оттаивания торфяной залежи отрывают шурф-скважину с поперечным сечением 14 x 14 см. Для повышения устойчивости свай в условиях многолетней мерзлоты последние теплоизолируют сфагновым очесом (рис. 12.2). Теплозащитные конусы диаметром 1 м и высотой 60 - 70 см оборудуют непосредственно на поверхности болота.
на болотах с многолетней мерзлотой.
1 - теплоизолирующий сфагновый очес, 2 - многолетнемерзлый
слой торфяной залежи, 3 - минеральный грунт,
4 - уровень болотных вод.
На суходоле в месте, пригодном для закладки реперов, устанавливают основной репер водомерного створа, к которому привязывают высотные отметки всех наблюдательных скважин и установок. Основной репер должен быть привязан по высоте к нивелирному знаку Государственной нивелирной сети СССР. Указания по нивелирным знакам и реперам даны в справочнике "Центры и реперы государственной геодезической сети СССР" (М.: Недра, 1973).
В течение первого года после установки скважин на болотах зоны с сезонным промерзанием грунтов высотные отметки реперов внутри этих скважин должны быть проверены дважды (весной и осенью). Если эти проверки подтвердят постоянство высотных отметок реперов, то их нивелируют 1 раз в 5 лет.
На болотах зоны многолетней мерзлоты контрольные проверки высотного положения нулей наблюдений водомерных скважин делают весной в начале наблюдений за уровнем и осенью перед окончанием наблюдений.
К вспомогательным устройствам водомерных створов относятся мостки вдоль створа и для подхода от него к отдельным установкам, мостки для перехода через болотные водотоки и топи, полевые базы и будки для хранения приборов.
Для водомерных створов, расположенных на одном болотном массиве, скважинам первого створа присваивают номера, начинающиеся с первой сотни, второго - со второй сотни и т.д. На водомерные скважины составляют техническое дело (прил. 13).
12.4. Производство наблюдений
Наблюдения за уровнем болотных вод по скважинам проводят ежедневно. Более редкие наблюдения за уровнем воды, 1 раз в 3 сут (3, 6, 9, 12, 15, 18, 21, 24, 27-го и в последний день месяца) или 1 раз в 5 сут (5, 10, 15, 20, 25-го и в последний день месяца), могут быть начаты лишь после тщательного анализа материалов ежедневных наблюдений и согласования с ГГИ. В районах с холодными зимами, где средняя глубина промерзания превышает 40 см, наблюдения за уровнем в холодный период года проводят 1 раз в 10 сут вместе с наблюдениями за промерзанием болота. С начала оттаивания болота наблюдения за уровнем ведут в соответствии с программой работ станции.
Наблюдения по скважинам с репером внутри скважины проводят с помощью водомерной рейки. При производстве наблюдений рейку опускают в скважину до головки репера в месте метки на верхнем срезе обсадной трубы. Отсчет делают по рейке на уровне верхнего среза обсадной трубы с погрешностью до 0,5 см. Затем рейкой касаются поверхности воды в скважине и делают отсчет так же на уровне среза обсадной трубы в месте метки с погрешностью до 0,5 см. Делать отсчеты от разных точек среза обсадной трубы нельзя, так как этот срез может быть неровным, что приведет к ошибкам в измерении уровня воды. Если расстояние между срезом обсадной трубы и репером больше, чем 1 м, то рекомендуется отсчет до репера внутри скважины делать 2-метровой водомерной рейкой, а отсчет до воды - хлопушкой, укрепленной на полотняной или стальной мерной ленте. При этом в отсчет по ленте следует вводить поправку, равную расстоянию от нуля рулетки до нижнего края хлопушки.
Зимой скважины после каждого наблюдения утепляют (засыпают снегом). При высоком стоянии уровня вода в скважине иногда может замерзнуть, тогда лед в скважине высверливают ледовым буром и вычерпывают сетчатым сачком. Отсчеты по рейке делают только после восстановления уровня. Рейка во время измерения уровня воды зимой должна быть очищена от снега и льда. На болотах зоны многолетней мерзлоты ежедневные наблюдения за уровнем болотных вод проводят с момента появления талых вод на болоте весной и до замерзания воды в скважинах осенью. Результаты наблюдений записывают в книжку КГ-36 (прил. 29).
12.5. Обработка данных наблюдений, их текущий
контроль и анализ
Обработка результатов измерений уровня воды состоит в приведении отсчетов по рейке к глубине уровня от фактической расчетной поверхности микроландшафта РПМф, т.е. от колеблющейся во времени поверхности.
Для определения положения уровня болотных вод относительно РПМ необходимо знать превышение нуля наблюдений скважины над ней. Для водомерной скважины с репером нулем наблюдений является головка репера, установленного внутри скважины.
Для высотной привязки нуля наблюдений скважины и уровней болотных вод к поверхности болота определяют:
1) высотную отметку РПМ методом линейной таксации;
2) приводку нуля наблюдений скважины;
3) поправку на колебание поверхности болота к значению высотной отметки РПМ.
Для скважин, оборудованных реперами, значение приводки нуля наблюдений скважины к РПМ вычисляют как разность высотных отметок РПМ и головки репера (рис. 12.3) и записывают в полевую книжку
Пр = HРПМ - HRp,
где Пр - приводка к скважине,
HРПМ - высотная отметка РПМ,
HRp - высотная отметка репера внутри скважины.
водомерной скважины.
Уровень воды вычисляют по формуле
,где
- глубина уровня от РПМф;
- глубина уровня от РПМф;Hр - отсчет по рейке от края обсадной трубы водомерной скважины до головки репера;
Hу - отсчет по рейке от края обсадной трубы водомерной скважины до уровня воды;
- поправка к РПМ, учитывающая колебания поверхности болота.Если уровень воды находится выше расчетной поверхности болота (разность отсчетов от края обсадной трубы до репера и до уровня воды больше приводки), то в книжке ставят знак "+" (плюс), а ниже нее - знак "-" (минус).
Пример.
N скважины .................................... | 104 | 115 |
Приводка ......................................... | 109 | 117 |
Отсчет до репера ............................ | 125 | 131 |
Отсчет до уровня воды .................. | 80 | 12 |
 на 14.05.86 г. ............................ | 3 | 5 |
Уровень ........................................... | -67 | -3 |
Таким образом, по скв. 104 уровень воды находился на 67 см ниже РПМф, а по скв. 115 на 3 см ниже.
Отсчеты до репера внутри скважины и до воды от края обсадной трубы записывают в книжку для записи наблюдений за уровнем болотных вод, там же вычисляют уровень воды. Обработанные и проверенные данные из книжки для записи наблюдений за уровнем болотных вод заносят в таблицу.
После анализа хода уровней вычисляют среднемесячный уровень и выбирают высший и низший уровни воды.
Если в течение месяца наблюдения были и ежедневные и через 3 и 5 сут, то средний уровень за месяц вычисляют как средневзвешенный по формуле
,где
,
,
- средний уровень за I, II и III декаду соответственно.
, , - средний уровень за I, II и III декаду соответственно.Для анализа измеренных уровней воды строят комплексный хронологический график хода уровней, осадков, температуры воздуха и атмосферного давления.
Рассматривают ход уровней воды по всем скважинам, расположенным как в одном, так и в разных микроландшафтах. Все подъемы и спады уровней в большинстве случаев должны согласовываться во времени. Причины отсутствия синхронности в ходе уровней выявляют на основе анализа погодных условий за рассматриваемый период. Сопоставляют ход уровней с выпадением осадков в летний период и с ходом атмосферного давления и наступлением оттепелей в зимний. Резкие колебания давления в зимний период могут вызвать столь же резкие колебания уровня в скважинах: подъем уровня при падении давления и наоборот.
Сравнивают также ход уровня воды с ходом температуры воздуха, хотя непосредственно на колебания уровня температура воздуха и не влияет. Однако в летний бездождный период с повышением температуры воздуха увеличивается испарение с поверхности болота, что приводит к снижению уровня болотных вод. В период зимних оттепелей уровень обычно повышается. При явном несоответствии хода уровней по скважинам в какой-либо период, установленном в процессе анализа, данные наблюдений за это время либо восстанавливают по графикам связи соответственных уровней, либо бракуют. В первом случае значение уровня приводят в скобках, во втором - ставят знак тире (-).
Недостающие данные (в случае их отсутствия, а также если они были забракованы) можно восстановить путем графической интерполяции в период плавного изменения уровня или по графику связи соответственных уровней болотных вод.
Ненадежно восстановленные значения уровня подчеркивают волнистой линией.
12.6. Наблюдения за уровнем воды на внутриболотных озерах
Гидрологические наблюдения на озерах, расположенных в пределах болотных массивов, проводят в соответствии с требованиями Наставления, вып. 7, ч. I.
Наблюдения за уровнем воды на внутриболотных озерах проводят в те же сроки, что и за уровнем болотных вод.
Наблюдения за ледовыми явлениями на озерах и за толщиной льда ведут в сроки проведения наблюдений за промерзанием болота (см. гл. 18).
При оборудовании уровенных постов на внутриболотных озерах (озерках) необходимо установить два плановых репера для закрепления направления створа поста и подходные мостки к водомерной свае. Один из реперов устанавливают в 2 - 3 м от берега, второй - в 5 м от него, у реперов ставят постоянные вешки.
При малой мощности (до 1,5 м) торфяных донных отложений деревянные водомерные сваи заглубляют в минеральный грунт не менее чем на 0,5 м. При мощности торфа 1,5 - 2,5 м сваи забивают до минерального грунта, а при
ее значении устанавливают висячие сваи, т.е. не доходящие до минерального дна. Установленные сваи закрепляют вешками.
ее значении устанавливают висячие сваи, т.е. не доходящие до минерального дна. Установленные сваи закрепляют вешками.На внутриболотных озерах, имеющих широкую мелководную прибрежную часть, наблюдения за уровнем воды в зимний период ведут по водомерным сваям, установленным на значительном удалении от берега. Эти сваи устанавливают строго в створе уровенного поста, у свай должны быть поставлены надежные вешки.
Подходные мостки к водомерным сваям крепят на лежнях или на специально забитых сваях.
13.1. Общие положения
Изучение режима грунтовых (подземных) вод на окружающих болото суходольных землях и в подстилающих торфяную залежь болота минеральных грунтах весьма важно для установления взаимосвязи грунтовых и болотных вод и определения роли грунтовых вод в питании (водном балансе) болотного массива или отдельных его частей, а также для оценки влияния осушения и освоения болот на снижение уровня грунтовых вод на прилегающих к ним территориях. Для некоторых типов низинных болот грунтовые воды (особенно напорные) являются главным источником их водного питания. Производство наблюдений за водообменом торфяной залежи с нижележащими водовмещающими породами описано в гл. 14.
Основные понятия о типах грунтовых вод и взаимосвязи поверхностных и подземных вод, а также общие положения по организации и размещению пунктов наблюдений за грунтовыми водами приведены в Методических указаниях управлениям Гидрометслужбы N 48 "Производство воднобалансовых наблюдений на пунктах опорной сети", изд. 1973 г. и Временных методических указаниях воднобалансовым станциям на мелиорируемых землях по производству наблюдений и обработке материалов, изд. 1981 г.
Оборудование скважин и наблюдения за уровнями грунтовых вод выполняют в соответствии с этими Методическими указаниями. Ниже приведены лишь основные требования к размещению и оборудованию пунктов наблюдений, производству и контролю наблюдений за режимом грунтовых вод на болотах.
13.2. Размещение и оборудование пунктов наблюдений
Направление водообмена болотных вод с грунтовыми водами может быть определено по разности пьезометрических уровней болотных и грунтовых вод. Поэтому общее расположение гидрогеологических скважин на прилегающих к болоту суходолах должно соответствовать направлениям створов для измерения уровней болотных вод.
Для освещения сопряжения уровней болотных и грунтовых вод устанавливают несколько скважин на границе болота с минеральными землями, а также за его пределами (обычно на продолжении линии основного створа) на расстоянии, зависящем от рельефа и строения окружающей местности.
Гидрогеологическую скважину закладывают при бурении или путем рытья шурфа, если уровень грунтовых вод находится вблизи поверхности земли.
При оборудовании гидрогеологических скважин учитывается, что на большинстве из них будут производить весь комплекс наблюдений (измерение уровня и температуры воды, отбор проб воды на химический анализ).
Скважина состоит из трех основных частей: оголовка, обсадных труб и фильтра.
Верхняя часть обсадных труб для удобства замеров не должна возвышаться над поверхностью земли более чем на 1 м.
Оголовок имеет запирающуюся крышку, предохраняющую скважину от засорения. Наверху обсадной трубы наносят метку (так называемую марку), от которой измеряют уровень воды. Марку привязывают нивелировкой к основному реперу, ее высотную отметку периодически проверяют.
Для каждой скважины определяют превышение марки над поверхностью земли вокруг скважины, называемое приводкой.
При оборудовании скважины самописцем над ней устанавливают деревянную будку.
На каждую скважину составляют паспорт, в котором указывают все сведения об ее оборудовании.
Паспорт наблюдательной скважины находится на опорной гидрогеологической станции, а его копия - на болотной станции.
Обязательными приложениями к паспорту являются:
1) литологический разрез гидрогеологических скважин,
2) схема расположения гидрогеологических скважин,
3) гидрогеологические разрезы по створам скважин.
13.3. Производство наблюдений
Для измерения уровня воды в гидрогеологических скважинах при глубине его залегания до 20 м применяют только стальные или полотняные, протканные проволочными нитями рулетки. К рулетке прикрепляют хлопушку или водяной свисток, прикосновение которых к воде определяют на слух. Погрешность замеров 1 см.
Расстояние между нулем рулетки и нижним краем хлопушки (или свистка) является поправкой к замерам. Его тщательно измеряют и записывают в полевую книжку. Наблюдения за уровнем проводят в те же сроки, что и за уровнями по пьезометрам, установленным на болоте (см. гл. 14).
В этих же скважинах ведут наблюдения за температурой грунтовых вод в те же сроки, что и за уровнем воды.
Температуру воды измеряют родниковым термометром с ценой деления 0,1 - 0,2 °C. Отсчет по шкале термометра делают после нахождения его в воде в течение 10 - 15 мин. Термометр должен иметь паспорт, в котором указывают поправки. Номер термометра и поправки заносят в полевую книжку.
Измерения температуры в скважине ведут на глубине заложения ее фильтра.
Для изучения взаимосвязи грунтовых и болотных вод большое значение имеют наблюдения за химическим составом подземных вод, особенно в пунктах, где регулярно проводят наблюдения за химическим составом болотных вод.
Пробы грунтовых вод для химического анализа отбирают в соответствии с требованиями Методических указаний N 48.
Для определения заиления скважин 1 раз в месяц делают промеры их глубин. Такие промеры делают непосредственно после одного из очередных наблюдений за уровнем и температурой грунтовых вод путем опускания хлопушки, свистка или грузика до дна. Глубину отсчитывают по ленте на уровне метки трубы с погрешностью до 1 см.
При загрязнении скважины ее необходимо прочистить.
Не менее 1 раза в год (в весенний период) производят проверочную нивелировку марок скважин.
13.4. Запись и обработка данных наблюдений
Данные наблюдений за уровнем и температурой грунтовых вод записывают в книжке КГ-83 (прил. 30) в соответствующие графы сразу же после производства отсчетов.
Обработку результатов наблюдений проводит наблюдатель. Она состоит в подсчете значений уровня и температуры воды. Годовую таблицу заполняют на станции.
Уровень воды определяют от поверхности земли (болота) путем введения поправки, записанной в книжке, и приводки, равной превышению метки скважины над поверхностью земли (болота).
Исправленное значение температуры воды вычисляют путем введения в отсчет по шкале термометра поправки с соответствующим знаком из поверочного свидетельства к термометру.
Если наблюдения выполняют разные лица, то по окончании обработки наблюдатель обязан проверить правильность записи и вычислений за предыдущий срок наблюдений. Работу наблюдателя контролирует инженер или техник станции путем обхода скважин не реже 1 раза в месяц и производства контрольных замеров.
13.5. Текущий анализ результатов наблюдений
Текущий анализ результатов наблюдений производится сразу же после обхода скважин и обработки полевой книжки и заключается в построении комплексных хронологических графиков и их сопоставлении. На графики наносят значения уровня и температуры воды в скважине, температуры воздуха, суточных сумм осадков атмосферного давления.
График составляют по всем скважинам створа или по группе их в створе, включая и скважины, установленные на самом болоте, для всего года на одном листе. Графики хода уровней в скважинах располагают один над другим, а графики хода температуры воздуха, осадков и давления являются общими. Жидкие и твердые осадки обозначают по-разному.
При резко несогласованном ходе уровней в различных скважинах, а также при несоответствии его ходу температуры воздуха и осадков на изучаемом болотном массиве необходимо в тот же день повторить наблюдения. Если повторными наблюдениями подтверждаются первоначальные данные, то наблюдатель докладывает об этом инженеру или начальнику станции.
Одной из причин резко несогласованного хода уровней в различных пунктах наблюдений (если это не может быть объяснено разницей в режиме участков водоносного пласта в местах расположения скважин) является затекание дождевых и талых вод между грунтом и стенками обсадных труб (затрубные воды), что вызывает неожиданные подъемы уровня в скважине. Поэтому необходимо тщательно ограждать скважину от затекания этих вод, устраивая предохранительное кольцо из глины и увеличивая вокруг нее земляную насыпку.
ВОДОВМЕЩАЮЩИМИ ПОРОДАМИ
14.1. Общие положения
Торфяная залежь в большинстве случаев является относительно самостоятельным водоносным горизонтом. Ее гидравлическая связь с нижележащими водовмещающими породами затруднена наличием так называемого разделяющего слоя, находящегося на контакте торфяной залежи с минеральными породами, залегающими в ее основании. Разделяющий слой кольматирован органо-минеральными частицами, и его водопроницаемость на один-два порядка меньше водопроницаемости минеральной и органической (торфяной) почв, которые он разделяет. Водопроводимость этого слоя не является однородной на всей площади массива. В нем имеются "окна" с повышенной водопроницаемостью, через которые может осуществляться как разгрузка грунтовых вод в торфяную залежь, так и перетекание болотных вод в подстилающие водовмещающие породы.
Направление и интенсивность водообмена зависят от знака и значения разности высот уровней болотных и грунтовых вод, а также водопроницаемости разделяющего слоя. Преобладающее направление водообмена на конкретном болотном массиве определяется в основном геоморфологическими условиями его залегания и гидрогеологическим строением территории, т.е. размещением относительно болота области питания межпластовых безнапорных и напорных вод и наличием на его территории области разгрузки этих вод.
Гидрогеологические наблюдения на болотах проводят для изучения вертикального водообмена торфяной залежи с нижележащими водовмещающими породами - одной из составляющих водного баланса болотных массивов и изучения режима уровней грунтовых вод водоносного горизонта, залегающего непосредственно под болотом и имеющего гидравлическую связь с торфяной залежью. Эти наблюдения производят на всех болотных станциях на участках естественных и осушенных болот, выделенных для изучения составляющих водного баланса торфяной залежи, а также в отдельных очагах интенсивного водообмена через дно болота, оказывающих существенное влияние на водный баланс болотного массива.
На основе данных наблюдений за водообменом через дно болота и режимом уровней грунтовых вод решают следующие задачи:
1) выявление и уточнение местоположения на территории болотного массива очагов первичного и современного заболачивания территории;
2) установление сезонных режимов водообмена в отдельных очагах;
3) оценка изменений запасов болотных вод;
4) оценка питания болот грунтовыми водами через дно;
5) расчет водного баланса болот;
6) гидрологическое обоснование рационального размещения на территории болотного массива коллекторно-дренажной сети и оценка эффективности ее работы;
7) прогноз режима болотных и грунтовых вод в условиях осушения, орошения и двойного регулирования водного режима зоны аэрации торфяной залежи;
8) оценка влияния режима уровней грунтовых вод на интенсивность водообмена торфяной залежи с подстилающими водовмещающими породами.
14.2. Выявление очагов интенсивного водообмена и размещение
пунктов наблюдений на болоте
Исследования по выявлению очагов интенсивного водообмена предусматривают следующее:
1) изучение гидрогеологического строения района залегания болотного массива по данным гидрогеологических съемок;
2) полевое рекогносцировочное обследование болотного массива для определения по внешним признакам местоположения очагов интенсивного водообмена и их картирования;
3) нивелирование поверхности болота и уровня воды для выявления куполов и депрессий свободной поверхности зеркала болотных вод;
4) исследование литологического состава подстилающих торфяную залежь пород и водопроницаемости разделяющего слоя;
5) составление карты водопроницаемости разделяющего слоя и уточнение местоположения очагов интенсивного водообмена.
Общие представления о размещении относительно болотного массива областей питания и разгрузки межпластовых безнапорных и напорных вод получают из материалов региональных гидрогеологических исследований, выполненных гидрогеолого-мелиоративными экспедициями Министерства водохозяйственного строительства и гидрогеологическими станциями и экспедициями Министерства геологии СССР.
Обычно этих сведений бывает недостаточно для определения характера взаимодействия болотных и грунтовых вод и выявления местоположения очагов интенсивного водообмена на болотном массиве. Для получения дополнительной информации об этом специалистам из ГГИ совместно с сотрудниками болотной станции необходимо проводить изыскания, включающие в себя визуальное обнаружение очагов по внешним признакам, нивелировку поверхности болота и уровня воды, определить литологический состав пород разделяющего слоя и их водопроницаемость. Рекогносцировочное визуальное обследование массива проводят в летнюю межень и в период высокого осеннего стояния уровня.
Внешними признаками мест разгрузки грунтовых вод в торфяную залежь являются высокие уровни болотных вод в межень и повышенная обводненность участка, разжиженное малосвязанное состояние торфяной залежи, наличие ключей и железистого хлопьевидного осадка, "заохривание" - заиление дрен этими отложениями. На естественных болотах для этих мест характерно обилие в растительном покрове вахты трехлистной, хвоща и сабельника.
Очаги интенсивного перетекания болотных вод в нижележащие водовмещающие породы часто находятся в зоне контакта фильтрующегося потока болотных вод с суходолом (суходольными островами), сложенным хорошо проницаемыми породами, или в местах выклинивания фильтрационного потока на дневную поверхность, где во влажные периоды года образуются застойные топи. Они могут находиться также в тальвегах по трассам погребенных под торфом слоистых аллювиальных отложений на месте бывших ручьев и речек. В межень уровень болотных вод в очагах интенсивного перетекания находится ниже, чем на прилегающих участках болота.
Контуры выявленных предполагаемых очагов интенсивного водообмена через дно болота наносят на план болота в масштабе 1 : 2000 - 1 : 6000 или на типологическую карту.
План (типологическую карту) болота с обозначенными на нем контурами предполагаемых очагов интенсивного водообмена в дальнейшем используют для прокладки створов, на которых уточняют границы этих очагов водообмена и исследуют водопроницаемость разделяющего слоя.
Створы прокладывают на плане с учетом основных геоструктурных элементов минерального дна болота. На низинных и переходных болотах их намечают поперек долины, террасы, тальвега, линии выклинивания под торфяной залежью водоносных горизонтов, песчано-гравелистых озовых гребней и т.п., а на верховых болотах - в направлении, перпендикулярном осредненной на значительно протяженном участке линии контура болота. При этом могут быть намечены дополнительные створы в других направлениях для уточнения контуров очага.
Общее количество створов и точек бурения на них должно быть таким, чтобы полученных данных оказалось достаточно для построения карты водопроницаемости разделяющего слоя в масштабе 1 : 2000 - 1 : 6000.
Створы должны выходить за пределы очагов или за границы выделенного воднобалансового участка. Точки бурения торфяной залежи и разделяющего слоя намечают через 50 - 100 м. При обнаружении в процессе бурения изменения литологического состава грунта разделяющего слоя, особенно при увеличении или уменьшении количества глинистых и иловатых частиц, существенно влияющих на водопроницаемость этого слоя, проводят дополнительное бурение между соседними точками.
При разбуривании по намеченным створам в каждой точке определяют литологический состав грунта разделяющего слоя, мощность торфяной залежи, высотные отметки ее поверхности и уровня болотных вод. Образцы грунта для исследования водопроницаемости разделяющего слоя отбирают через каждые две буровые скважины и при каждой смене литологического состава этого слоя. При этом в пункте бурения отбирают не менее трех образцов, причем каждый образец из отдельной скважины, пробуренной на расстоянии не более 5 м от двух других.
Бурят торфяную залежь и отбирают образцы грунта из разделяющего слоя специальным пробоотборником со сменными резцами (рис. 14.1). Практические рекомендации по производству этих работ изложены в гл. 24.
1 - обойма для образца, 2 - резец N 2 для отбора грунта
из разделяющего слоя, 3 - штанга пробоотборника,
4 - резец N 3 для бурения скважины диаметром 14 см,
5 - резец N 1 для проходки торфяной залежи.
При выполнении на створах указанных выше работ производят записи в нивелировочном журнале и в специальной ведомости по форме прил. 31. В нивелировочный журнал записывают расстояние до буровых скважин от начала створа, высотные отметки поверхности болота и уровня болотных вод. В специальной ведомости записывают результаты определения мощности торфяной залежи и литологического состава керна из грунта разделяющего слоя, а также номера образцов, отобранных для лабораторного определения коэффициентов фильтрации. При визуальном описании состава грунта указывают строение керна (однородный, слоистый), цвет прослоек, оценивают процентное соотношение глинистых, иловатых и песчаных частиц и их размеры, наличие включений обломочных кристаллических пород и растительных остатков.
По данным полевых изысканий строят профили болота по створам, на которых наносят высотные отметки минерального дна и поверхности болота, уровень болотных вод (приведенный к одной дате), состав грунта разделяющего слоя и его коэффициенты фильтрации.
Строят также карты изолиний водопроницаемости разделяющего слоя в масштабе 1 : 2000 - 1 : 6000. Вначале на карте проводят изолинию по значению коэффициента фильтрации Kф = 0,0001 м/сут, оконтуривающую область с ничтожно малым водообменом (практический водоупор); затем проводят изолинии высшего порядка по значениям коэффициента фильтрации, увеличивающимся в 10 раз до значения Kф = 0,1 м/сут, далее через 0,1 - 0,2 м/сут.
Составленные профили и карту, а также данные полевого обследования болота используют для выявления "окон" в разделяющем слое и очагов возможного интенсивного водообмена через дно болота. Для этого на карту водопроницаемости наносят контуры очагов, установленные при рекогносцировочном обследовании болота, а на профилях находят границы участков с высоко и низко стоящими относительно поверхности болота уровнями воды. Далее, сопоставляя нанесенные на карту границы очагов с границами участков с высокими и низкими уровнями на профилях, водопроницаемостью и литологическим составом разделяющего слоя, уточняют границы "окон". При этом необходимо иметь в виду, что "купол" уровней болотных вод может выходить за пределы очага разгрузки грунтовых вод в торфяную залежь в направлении движения горизонтального фильтрационного потока и что депрессия уровня может распространяться на прилегающие к очагу перетекания болотных вод. В таких случаях границу "окна" в разделяющем слое надежнее проводить по линии существенного изменения его водопроницаемости и литологического состава. Фактические же контуры очагов интенсивного водообмена непрерывно изменяются в течение года, их площадь то уменьшается, то увеличивается, и они могут быть установлены для конкретного периода по карте изолиний водообмена, так как интенсивность водообмена зависит не только от водопроницаемости разделяющего слоя, но и от разности высот уровней болотных и грунтовых вод.
Пункты наблюдений за уровнем болотных и грунтовых вод размещают в пределах выделенных контуров "окон" и очагов предполагаемого интенсивного водообмена и не размещают на участках с коэффициентом фильтрации в разделяющем слое меньше 0,0001 м/сут. На каждом значительном по размерам "окне" или очаге должно быть размещено несколько пунктов наблюдений. Их размещают в створах, пересекающих очаги разгрузки грунтовых вод, по уклону поверхности болота и по горизонтали, а в очагах перетекания болотных вод - на нескольких небольших поперечниках, пересекающих тальвег или окрайку болота. Количество створов и пунктов наблюдений на них должно быть достаточным, чтобы по вычисленным значениям водообмена в точках можно было построить карты интенсивности водообмена.
14.3. Оборудование пунктов наблюдений
Пункты наблюдений за водообменом торфяной залежи через дно болота и режимом уровня грунтовых вод оборудуют несколькими водомерными скважинами, образующими куст, который состоит из болотной скважины и скважины-пьезометра с узкозахватным фильтром или из двух скважин-пьезометров. Болотные водомерные скважины устанавливают в тех случаях, когда в свежепробуренных скважинах разной глубины (наиболее глубокая из них должна достигать дна болота) уровень болотных вод устанавливается на одной и той же высоте относительно поверхности болота. При наличии разности высот уровней или при большой (более 2,5 м) мощности торфяной залежи вместо болотной скважины устанавливают второй пьезометр без отстойника.
Кусты скважин, состоящие из двух пьезометров с узкозахватными фильтрами или из болотной скважины и пьезометра, предназначены для измерения уровней и определения разности напоров (высот уровней) болотных и грунтовых вод. Для этого их фильтры устанавливают в верхнем (болотная скважина) или придонном (пьезометр) слое торфяной залежи и под разделяющим слоем.
Пьезометр (рис. 14.2) состоит из следующих основных частей: обсадной трубы 2, фильтра 3, отстойника 4, крышки 1. Обсадная труба металлическая, диаметром 55 мм, состоит из свинчивающихся между собой секций длиной 2 м. Нижняя секция на участке длиной 200 мм перфорирована пятью - семью рядами отверстий диаметром 5 мм. Внутрь перфорированной части трубы вставляют сетчатый латунный фильтр, натянутый на специальный пружинный каркас. К нижней секции крепят с помощью нарезки отстойник длиной 500 мм. При установке пьезометра для измерения уровня болотных вод, когда фильтр находится в придонном слое торфяной залежи, отстойник не используют, а вместо него на нижний конец трубы навинчивают конусную пробку от отстойника. На верхнем торце обсадная труба имеет крышку с замком. Описание конструкции болотной скважины с репером приведено в гл. 12.
для измерения пьезометрического напора грунтовых вод.
Скважину для установки пьезометра бурят специальным челночным буром (рис. 14.3), имеющим одинаковый с пьезометром наружный диаметр. При отсутствии челночного бура для проходки скважин можно использовать почвенный бур АМ-16.
1 - штанга, 2 - головка челнока, 3 - полуцилиндр, 4 - нож.
Куст скважин-пьезометров оборудуют в следующем порядке.
В намеченных точках установки скважин-пьезометров забивают два деревянных кола длиной 60 - 70 см так, чтобы их верхние срезы находились примерно на высоте средней поверхности болота.
Вблизи кольев с помощью болотного щупа и рулетки 3 раза измеряют глубины торфяной залежи от верхних срезов кольев и вычисляют их средние значения m1 и m2 в метрах.
По средним значениям глубины торфяной залежи определяют длину труб пьезометров a1 и a2 от верхнего ряда отверстий на фильтровой колонке до устья (верхнего торца) пьезометра.
Для пьезометра N 1, фильтр которого должен быть заложен под разделяющим слоем, длина трубы равна
,где m - глубина заложения верхнего края фильтровой колонки пьезометра относительно верхней границы разделяющего слоя, равная средней толщине этого слоя, при отсутствии наблюдений принимают m = 15 см;
- верхняя 40 - 50-сантиметровая часть трубы пьезометра, которая должна оставаться над средней поверхностью болота (над срезом кола N 1).Для пьезометра N 2, фильтр которого должен находиться в придонном слое торфяной залежи, длина трубы пьезометра вместе с фильтровой колонкой равна
.При установке болотной скважины вместо второго пьезометра длину ее обсадной трубы определяют по рекомендациям, приведенным в гл. 12.
По полученным значениям a1 и a2 готовят пьезометры и на них резцом или краской ставят метки. На пьезометре N 1 метку ставят на расстоянии (m1 + m), а на пьезометре N 2 - на расстоянии (m2 - l) от верхнего ряда отверстий на фильтровой колонке, где l - длина фильтровой колонки.
В намеченной точке установки пьезометра N 1 строго вертикально бурят скважину глубиной, равной m1 + 50 см. Глубину отсчитывают от верхнего среза кола N 1.
В готовую скважину спускают пьезометр и затем забивают его до нужной глубины деревянной бабой массой 15 - 20 кг. Чтобы не повредить верхний торец трубы пьезометра, перед забивкой на него надевают металлический колпак-подбабник. В конце забивки метка на трубе пьезометра должна находиться строго на высоте среза кола N 1, тогда значение m будет равно 15 см. Если по неосторожности пьезометр будет забит на
глубину и метка на нем окажется на несколько сантиметров ниже среза кола, значение n увеличивают на столько же сантиметров.
глубину и метка на нем окажется на несколько сантиметров ниже среза кола, значение n увеличивают на столько же сантиметров.Для установки второго пьезометра, фильтр которого должен находиться в придонном слое торфяной залежи, бурят скважину глубиной m2 от верхнего среза кола N 2. Порядок действий при доводке фильтра на нужную глубину аналогичен описанному выше.
По окончании оборудования куста скважин-пьезометров (пьезометра и болотной скважины) нивелируют устья (верхние срезы труб без крышек) пьезометров или репера болотной скважины, методом линейной таксации определяют РПМ и ее высотную отметку в месте установки пьезометра N 2 или болотной скважины, определяют приводки (см. гл. 12) и составляют техническое дело куста скважин по форме ТГ-84.
14.4. Производство наблюдений за уровнем болотных
и грунтовых вод по кусту скважин
Параллельные измерения относительно РПМ пьезометрических уровней в придонном слое торфяной залежи и водоносном горизонте, залегающем непосредственно под разделяющим слоем, проводят для изучения режима уровней болотных и грунтовых вод и определения разности высот этих уровней
.
.Уровенные наблюдения по скважинам и пьезометрам ведут круглый год. В начальный период, в течение 1 - 3 лет наблюдений, их производят 1 раз в сутки. В последующем после анализа результатов наблюдений эти сроки могут быть разрежены по согласованию с ГГИ.
Уровень в скважинах и пьезометрах измеряют в одни и те же часы суток. Во избежание ошибок, которые потом обнаружить крайне сложно, при наблюдениях по пьезометрам делают два-три отсчета уровня.
Для получения информации о состоянии заиления отстойников в конце каждого месяца осуществляют контрольные замеры глубины пьезометров, совмещаемые с очередным наблюдением за уровнем воды. При заилении отстойников их чистят.
Уровень в пьезометрах и болотных скважинах при неглубоком его залегании измеряют специальной рейкой, а при глубоком (более 1,5 м) - хлопушкой.
Способ измерения уровня в болотной скважине изложен в гл. 12. Измерение уровня в пьезометре заключается в определении расстояния от верхнего среза трубы до уровня воды. При использовании рейки момент касания уровня определяют визуально по колебанию зеркала воды в трубе пьезометра, а при использовании хлопушки - по звуку. Отсчет уровня делают с погрешностью до 1 см.
Запись измеренных значений уровней по пьезометрам и скважинам ведут в полевой книжке КГ-36 (прил. 29) в графе "Отсчет" попарно для каждого куста пьезометров (болотной скважины и пьезометра).
Пьезометры, в которых уровень болотных или грунтовых вод зимой может находиться в слое промерзания торфяной залежи, следует утеплять моховым холмиком и дополнительным деревянным коробом и засыпать пространство между коробом и трубой пьезометра сухими опилками или сухим мхом. Сверху короб накрывают крышкой из тепло- и влагоизолирующего материала.
Поскольку пьезометрические уровни болотных и грунтовых вод используют не только для вычисления разности напоров
, но и как самостоятельные режимные характеристики различных водоносных горизонтов, сделанные отсчеты уровней вначале приводят к РПМ, а затем по ним вычисляют разность напоров
.
, но и как самостоятельные режимные характеристики различных водоносных горизонтов, сделанные отсчеты уровней вначале приводят к РПМ, а затем по ним вычисляют разность напоров .Для приведения отсчетов уровней к РПМ определяют значения приводок для каждого пьезометра (болотной скважины). Приводка для пьезометра равна разности высотных отметок устья пьезометра и РПМ:
Прив. = Отм. устья - Отм. РПМ.
Она имеет положительный знак, когда устье находится выше РПМ. Способ определения приводки для болотной скважины с репером и вычисление глубины уровня по отсчетам изложены в гл. 12.
Устья пьезометров в течение года могут изменять свои высотные отметки, в частности, под влиянием морозного пучения, поэтому ежегодно делают контрольное нивелирование устьев всех пьезометров с привязкой к ближайшему болотному реперу. Нивелировку делают 3 раза в год: в период наибольшего промерзания залежи, после ее оттаивания и в начале промерзания.
При изменении высоты устья более чем на 1 см приводку пьезометра корректируют пропорционально времени между датами нивелирования. Если это изменение обнаружено по пьезометру N 1, то кроме приводки корректируют и значение m. При увеличении высоты устья значение m необходимо уменьшить на столько же сантиметров, а при значительном его поднятии (более 2 см) - забить пьезометр до прежней отметки его устья.
Один раз в 5 лет проводят контрольное определение значения m. Для этого рядом с пьезометром N 1 забивают кол и от его верхнего среза измеряют щупом мощность торфяной залежи m1 и рулеткой - расстояние
до устья пьезометра.
до устья пьезометра.Значение m вычисляют по формуле
.Результаты нивелирования устьев пьезометров и контрольного определения m записывают в Техническое дело.
Уровни болотных и грунтовых вод zРПМ относительно РПМ вычисляют в полевой книжке. Уровень zРПМ равен разности приводки и отсчета. По полученным значениям zРПМ вычисляют разность пьезометрических напоров
:
:
,где
- уровень грунтовых вод,
- уровень грунтовых вод,
- уровень болотных вод.Результаты расчета записывают в полевой книжке.
14.5. Обработка материалов наблюдений и анализ водообмена
Обработка материалов наблюдений за водообменом через дно болота предусматривает следующее:
1) составление годовых таблиц разности пьезометрических напоров болотных и грунтовых вод;
2) вычисление декадных сумм водообмена и составление таблиц декадных, месячных и сезонных сумм слоев водообмена в пунктах наблюдений;
3) построение карт изолиний сезонных значений водообмена и определение по ним значений водообмена на отдельных участках болота.
Годовые таблицы "Измеренные разности пьезометрических напоров болотных и грунтовых вод" составляют на основании значений
, вычисленных в полевой книжке КГ-36 отдельно для каждого куста скважин-пьезометров. В таблице подсчитывают декадные и месячные суммы разностей напоров
и
.
, вычисленных в полевой книжке КГ-36 отдельно для каждого куста скважин-пьезометров. В таблице подсчитывают декадные и месячные суммы разностей напоров и .Таблицы "Измеренные разности напоров" используют в дальнейшем для вычисления водообмена в пункте наблюдений по формуле
,где Q - водообмен через единицу площади разделяющего слоя, мм слоя в декаду;
K - коэффициент фильтрации в разделяющем слое в вертикальном направлении, м/сут;
- сумма суточных значений разности напоров болотных и грунтовых вод за декаду, м;n - число суток в декаде;
m - мощность разделяющего слоя, равная глубине заложения фильтра пьезометра относительно верхней границы этого слоя, м;
1000 - переходный коэффициент.
Вычисление ведут в таблицах, составляемых по форме прил. 32. Во второй части таблицы приводят сезонные суммы водообмена для зимы, весны, лета, осени <1> и отдельно для первой и второй половины вегетационного периода.
--------------------------------
<1> Зиму, весну, лето и осень выделяют с учетом гидрологических признаков сезонов года в данном регионе согласно справочнику "Ресурсы поверхностных вод СССР". Л.: Гидрометеоиздат, 1972 г.
Конец первой половины вегетационного периода совпадает со средним многолетним сроком завершения фазы цветения многолетних трав и их укоса. При этом начало и конец половин вегетационного периода округляют до целой декады. В дальнейшем по данным этой таблицы строят карты изолиний сезонного водообмена.
Карты изолиний водообмена строят для той части естественного болотного массива или осушительной системы, на которой размещены створы кустов скважин-пьезометров. Это могут быть воднобалансовые участки или отдельные очаги интенсивного водообмена. Если изучаемая территория неоднородна по геоботаническим и гидрологическим условиям, то на карте проводят границы микроландшафтов и поверхностных водосборов на естественных болотах и границы водосборов коллекторно-дренажной (открытой) сети или сельскохозяйственных полей на осушенных болотах. Образованным этими границами воднобалансовым участкам присваивают номера и определяют 2 - 3 раза по карте их площадь.
Для каждого года строят шесть карт водообмена болота (для зимы, весны, лета, осени, первой и второй половины вегетационного периода), для чего используют контурные карты в масштабе 1 : 2000 - 1 : 6000. На картах условно обозначают границы болота (участка), гидрографическую сеть, границы выделенных воднобалансовых участков, их номера, наносят пункты наблюдений и их номера.
Значения сезонного водообмена в миллиметрах слоя в отдельных пунктах наносят на контурную карту и по ним проводят изолинии водообмена. При этом вначале выделяют очаги интенсивного водообмена и оконтуривают их изолинией со значением среднего водообмена всех пунктов, находящихся в пределах данного гидрогеологического "окна" в разделяющем слое. Эту изолинию проводят по контуру "окна". Затем проводят изолинию нулевого водообмена, ориентируясь на изолинию с коэффициентом фильтрации в разделяющем слое, равным 0,0001 м/сут. Остальные изолинии проводят между ними с учетом значений слоя водообмена в пунктах наблюдений.
Следует иметь в виду, что в различные периоды года интенсивность водообмена в больших очагах может заметно изменяться, а границы очага могут расширяться или сужаться. В малых очагах изменяется не только значение, но и направление водообмена. Построенные карты используют для анализа водообмена болотного массива. Анализ заключается в оценке составляющих водообмена, происходящего в различные сезоны и периоды года на разных воднобалансовых участках и очагах интенсивного водообмена. По картам определяют слой разгрузки грунтовых вод в торфяную залежь (QРГВ), слой перетекания болотных вод в нижележащие водовмещающие породы (QПБВ), общий водообмен (QРГВ + QПБВ), слой питания болотных вод снизу (QРГВ - QПБВ), модуль питания болотных вод снизу, площадь очагов интенсивного водообмена. При этом слой водообмена (QРГВ и QПБВ) вычисляют как средневзвешенное по площади из значений его по изолиниям. QРГВ и QПБВ рассчитывают по формуле
,где Q - средневзвешенный слой водообмена на части воднобалансового участка с положительным (QРГВ) или отрицательным (QПБВ) водообменом, мм;
fi - площадь полосы между соседними изолиниями Qi-1 и Qi, м2;
F' - часть площади воднобалансового участка с положительным или отрицательным водообменом, равная
, м2;
, м2;n - число полос между изолиниями значений одинакового знака.
Общий водообмен через разделяющий слой на площади воднобалансового участка определяют как сумму водообменов QРГВ + QПБВ, а слой питания болотных вод снизу - как их разность QРГВ - QПБВ.
Модуль питания болотных вод снизу на балансовом участке вычисляют по формуле
,где
, t - число суток в рассматриваемом сезоне или периоде года;
, t - число суток в рассматриваемом сезоне или периоде года;1000 - переходный коэффициент;
F - площадь воднобалансового участка, км2.
Площадь очагов интенсивного водообмена определяют по картам. При этом за очаг принимают площадь, оконтуренную изолинией +/- 40 мм.
Результаты анализа сводят в таблицу "Характеристики вертикального водообмена через разделяющий слой", составляемую по форме прил. 33. В нижней части таблицы приводят средние значения QРГВ и QПБВ, вычисленные отдельно для очагов с интенсивностью водообмена более 40 мм за сезон (период).
15.1. Общие положения
Наблюдения за влажностью торфяной залежи проводят для изучения режима почвенной влаги в корнеобитаемом слое и зоне аэрации как фактора, обусловливающего рост и урожай сельскохозяйственных растений, и как элемента водного баланса освоенных и естественных болот на воднобалансовых участках. Их проводят в комплексе с наблюдениями за другими элементами водного баланса болота (его отдельного участка) и состоянием растительного покрова при его наличии.
В связи с чрезвычайно высокой влагоемкостью торфяных почв по сравнению с минеральными и малым содержанием в них твердой фазы влажность торфа принято выражать в процентах объема образца торфяной залежи, имеющего ненарушенную структуру.
15.2. Выбор участка для наблюдений
Наблюдения за влажностью торфяной залежи организуют на полях осушительной системы с профилирующими для данного района сельскохозяйственными культурами, на основных массивах культурных пастбищ и сенокосов, а также на полях добычи фрезерного торфа, находящихся на территории воднобалансовых участков (ВБУ).
Участки для наблюдений за влажностью почвы на полях осушительной системы с профилирующими сельскохозяйственными культурами выбирают в соответствии с указаниями Наставления, вып. 11.
Если аналогичное поле с профилирующей культурой находится на территории ВБУ, то при выборе наблюдательного участка ему отдают предпочтение перед другими полями, расположенными за пределами ВБУ.
Поля и наблюдательные участки на них в пределах ВБУ выбирают в таком количестве, при котором можно охватить имеющееся на ВБУ разнообразие условий, оказывающих влияние на водный баланс зоны аэрации торфяной залежи. Это могут быть следующие условия:
1) наличие очагов разгрузки грунтовых вод в торфяную залежь и очагов перетекания болотных вод в подстилающие водовмещающие породы;
2) состояние осушения торфяной залежи, определяемое по сезонным значениям уровня болотных вод, стратиграфические особенности торфяных отложений верхнего метрового слоя залежи и наличие в нем прослоек аллювиальных отложений или торфотуфа;
3) искусственная минерализация пахотного горизонта;
4) существенные различия химического состава торфа в пахотном горизонте и водно-физических свойств торфяной залежи в зоне аэрации;
5) конструктивные особенности осушительной (осушительно-увлажнительной) системы (открытые канавы, закрытый систематический дренаж, наличие действующих устройств для промывки почвенного слоя и увеличения в нем влагозапасов);
6) агротехнические особенности обработки почвы и строение ГФМ;
7) состав возделываемых сельскохозяйственных культур и др.
Если ВБУ включает в себя поля добычи фрезерного торфа, то при размещении наблюдательных участков обращают внимание главным образом на наличие и интенсивность водообмена торфяной залежи с подстилающими водовмещающими породами и прилегающими болотными территориями, а также на состояние осушения залежи, которое характеризуется положением уровня воды относительно поверхности болота в сезон торфодобычи.
Доли площади сельскохозяйственных полей и угодий и полей добычи фрезерного торфа, на которых размещают участки для наблюдений за влажностью, должны составлять 20% и более площади ВБУ.
На выбранных участках определяют мощность и стратиграфию торфяных отложений (видовой состав и степень разложения торфа), механический состав и водопроницаемость разделяющего слоя, наличие минерализованных прослоек (аллювий, бурый железняк, вивианит), водно-физические свойства торфяной залежи (плотность сухого торфа и его твердой фазы, зольность - содержание минеральных веществ, полная и максимальная равновесная влагоемкость, влажность устойчивого завядания растений, кривые связи коэффициента водоотдачи с глубиной уровня болотных вод).
Выбранные наблюдательные участки на полях и угодьях остаются постоянными и в последующие годы, независимо от того, какой культурой они будут засеяны или как будут использованы в каждый конкретный год.
После выбора полей (угодий) и размещения на них наблюдательных участков составляют подробное описание и схематический план их расположения на осушительной системе и на ВБУ в соответствии с требованиями Наставления, вып. 11. При этом в описании и на плане должны быть отображены указанные специфические для болот факторы, влияющие на водный баланс торфяной залежи в зоне аэрации и учтенные при размещении наблюдательных участков.
Данные наблюдений за влажностью торфяной залежи на выбранном участке должны быть достаточно представительными по отношению к основной,
части площади этого участка. Поэтому пункт (площадку) для производства наблюдений за влажностью торфяной залежи размещают вне зоны сильного влияния на уровень болотных вод глубоких мелиоративных канав, каналов и коллекторов. Участок карты (сельскохозяйственного поля или массива торфодобычи, ограниченного открытыми осушителями) с одинаковыми условиями осушения определяют по кривым депрессии уровня в створах временных водомерных скважин, заложенных перпендикулярно канавам. В этой части карты уровни болотных вод, близкие к норме осушения, не должны различаться более чем на 10 см.
части площади этого участка. Поэтому пункт (площадку) для производства наблюдений за влажностью торфяной залежи размещают вне зоны сильного влияния на уровень болотных вод глубоких мелиоративных канав, каналов и коллекторов. Участок карты (сельскохозяйственного поля или массива торфодобычи, ограниченного открытыми осушителями) с одинаковыми условиями осушения определяют по кривым депрессии уровня в створах временных водомерных скважин, заложенных перпендикулярно канавам. В этой части карты уровни болотных вод, близкие к норме осушения, не должны различаться более чем на 10 см.Вариация влажности торфа в корнеобитаемом слое залежи в разных точках на карте при одинаковой глубине уровня обусловлена главным образом наличием микрорельефа на поверхности почвы и кустовым распределением травянистой растительности, способствующими сосредоточению инфильтрационных потоков в пониженных элементах ГФМ. В этом слое залежи значения влажности под кочками и западинами после выпадения дождя большой интенсивности обычно различаются на 25 - 30%. В связи с этим на осушенных и освоенных болотах инструментальные наблюдения за влажностью торфяной залежи производят с восьмикратной повторностью при обязательном размещении вертикалей отбора образцов (кернов) торфяной залежи на повышениях и понижениях ГФМ.
Несмотря на высокую изменчивость в корнеобитаемом слое, влажность торфа в капиллярной зоне (0,4 - 0,5 м выше уровня болотных вод) изменяется очень слабо, в пределах погрешности измерений, и всегда остается равной максимальному равновесному влагосодержанию
. Это обстоятельство позволяет уменьшить число повторных проб до трех, а при наличии данных лабораторных определений
- отказаться от регулярных наблюдений за влажностью торфа на глубинах, соответствующих капиллярной зоне.
. Это обстоятельство позволяет уменьшить число повторных проб до трех, а при наличии данных лабораторных определений - отказаться от регулярных наблюдений за влажностью торфа на глубинах, соответствующих капиллярной зоне.Погрешность определения запаса влаги в зоне аэрации при высокой влагоемкости торфа зависит не только от погрешности определения влажности торфа, но и от погрешности определения уровня болотных вод в этом месте. Поэтому на участке наблюдений за влажностью оборудуют водомерную скважину.
Вертикали отбора образцов (кернов) торфяной залежи размещают на наблюдательной площадке по линиям длиной 8 - 10 м. В каждый новый срок наблюдений линию отбора кернов торфяной залежи сдвигают в сторону на 0,5 м. Общее количество линий на площадке равно числу запланированных на один год наблюдений за влажностью торфяной залежи. На следующий год площадку сдвигают на новое место, но она всегда должна оставаться на той части карты (участка), на которой условия осушения, стратиграфия верхнего метрового слоя залежи и другие перечисленные признаки однородности участка остаются неизменными.
Ежегодно в начале вегетационного периода разбивают линии отбора кернов торфяной залежи, в центре площадки устанавливают водомерную скважину. Линии закрепляют на месте колышками. Колышки длиной 70 - 80 см забивают в торфяную залежь под нивелир так, чтобы их верхние срезы оказались на одной высоте (20 - 30 см) от поверхности почвы. В дальнейшем их используют для подвешивания таксационной лески (обязательно на их верхних срезах) при съемках профиля микрорельефа hi(l) и для нахождения на местности точек отбора кернов торфяной залежи. Затем по каждой линии снимают профиль <1> вертикального сечения ГФМ по методу линейной таксации (см. гл. 5).
--------------------------------
<1> В данном случае съемку профиля hi(l) делают по интервалам
.
.По данным таксации, объединенным по всем линиям, строят общую для площадки интегральную кривую распределения высот микрорельефа (рис. 15.1 а) и определяют РПБ, к которой приводят высоту нуля отсчета уровня в водомерной скважине.
распределения высот микрорельефа W(hi) значений Fт (а)
и средних высот относительно РПБ повышений (hср. к)
и понижений (hср. з) ГФМ (б).
Интегральные кривые W(h) так же строят и для каждой отдельной линии и используют их для выбора пунктов отбора кернов торфяной залежи. Для этого на оси абсцисс (см. рис. 15.1 б) откладывают восемь точек на значениях обеспеченности 10, 20, 30, 40, 60, 70, 80, 90%. Эти точки через кривую проецируют на ось ординат и соответствующие значения hi назначают высотами пунктов отбора проб.
Схема размещения на наблюдательной площадке водомерной скважины 1 и линий для отбора кернов торфяной залежи 2 показана на рис. 15.2. Площадку снаружи обозначают вехами 5 и подвешенным на них шпагатом (проволокой) 6. Колышки 3 на концах линий оставляют на своих местах в течение всего года и по ним определяют местоположение очередной линии для отбора кернов торфа. Для подхода к водомерной скважине оборудуют мостки 4.
наблюдений за влажностью торфяной залежи.
15.4. Приборы и оборудование
Для отбора керна торфяной залежи и образцов торфа из него в теплый период года необходимо использовать следующие приборы и оборудование:
1) модернизированный комплект пробоотборника Метса Л.Я.;
2) необходимое количество весовых стаканов для складывания образцов торфа;
3) водомерную рейку;
4) кусок клеенки;
5) полевую книжку КСХ-3.
В холодный период года для отбора керна из мерзлого слоя необходимо дополнительно к перечисленному оборудованию брать с собой керноотборник (см. гл. 18), используемый при наблюдениях за промерзанием залежи.
Пробоотборник Метса Л.Я. (рис. 15.3) предназначен для отбора кернов торфяной залежи с ненарушенной структурой и правильной цилиндрической формой. Длина керна до 1 м. Он состоит из двух режущих полуцилиндров 5 и 2 с гладкими внутренними стенками длиной 1,1 м. Нижняя режущая кромка полуцилиндров имеет вид косого среза (она может иметь и другую форму) и остро заточена. В собранном виде полуцилиндры образуют трубу. В соединенном состоянии они удерживаются в верхней части ручкой-скрепом 4, а в нижней части - полукольцом 1.
Перегородка 3 и полукольцо 1 являются направляющими, фиксирующими положение второго полуцилиндра по отношению к первому во время поочередного вдавливания их в торфяную залежь. Полукольцо 1 препятствует также самопроизвольному расхождению полуцилиндров и таким образом ограничивает площадь поперечного сечения керна.
Для разделки керна торфяной залежи на кусочки (образцы) и последующего перемещения их в весовые стаканы в комплекте пробоотборника имеются специальный нож 9 с параллельными дисковыми лезвиями и фигурный совочек 10. Расстояние между лезвиями ножа составляет 50 или 100 мм.
Для облегчения вытаскивания пробоотборника из торфяной залежи используют специальное подъемное устройство или рычаг, имеющее вилку-зацеп 6 и две ручки 7 и 8. Одна из них жестко соединена с корпусом и служит для удерживания подъемника в вертикальном положении, а вторая, вращающаяся, 7 - для подъема вилки 10 и вытаскивания из торфяной залежи пробоотборника.
Рычаг для вытаскивания пробоотборника состоит из стойки 13 и непосредственно рычага 12 с зацепами 11.
Проверка технического состояния комплекта пробоотборника во время эксплуатации заключается в следующем. Перед каждым выходом в поле делают внешний осмотр режущих полуцилиндров. Их стенки не должны иметь заметных деформаций, режущая кромка должна иметь правильную геометрическую форму косого сечения цилиндра без вмятин и зазубрин и должна быть остро заточена. Ограничительное полукольцо 4 на втором полуцилиндре должно иметь правильную форму, повторяющую внешнюю поверхность первого полуцилиндра. На нем не должно быть зазубрин, вмятин и разрывов, т.е. нарушений формы, увеличивающих или уменьшающих зазор между полуцилиндрами и таким образом изменяющих установленную рабочую площадь S поперечного сечения цилиндра пробоотборника.
Кроме того, проверяют состояние ножей для разделки керна. Дисковые лезвия должны быть строго параллельными и остро заточенными. Заточка должна быть двухсторонняя, симметричная. Расстояние между лезвиями проверяют штангенциркулем. Оно должно составлять 50,0 или 100,0 мм, включая половину толщины одного диска. При несоответствии указанным размерам дисковые лезвия подгибают в нужную сторону.
Три-четыре раза в году, а также при обнаружении деформации ограничительного кольца и после устранения ее определяют площадь поперечного сечения S цилиндра пробоотборника по формуле
,где d - внутренний диаметр рабочего сечения цилиндра пробоотборника, мм.
Расстояние d измеряют штангенциркулем или нутромером с погрешностью до 0,1 мм при напряженном (посредством расклинивания) состоянии полуцилиндров, удерживаемых ограничительным полукольцом.
15.5. Полевые работы при определении влажности почвы
Наблюдения за влажностью торфяной залежи проводят круглый год в сроки, предусмотренные Наставлением, вып. 11.
Отбор кернов и образцов торфа на площадке для наблюдений за влажностью торфяной залежи выполняют в следующей последовательности.
Измеряют и записывают в книжку КСХ-3 уровень болотных вод по скважине, установленной на площадке.
В табл. 15.1 по значению уровня определяют глубину отбора образцов торфяной залежи.
Таблица 15.1
zРПБ при инструментальном способе определения
влажности торфяной залежи
zРПБ см ........ | 0 - 40 | 41 - 60 | 61 - 80 | 81 - 100 | 101 - 120 | 121 - 130 | 131 - 140 |
H см ............ | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
Находят колышки на концах линии, предназначенной для проведения очередного срока наблюдений, и на них натягивают таксационную леску или шпагат. От обозначенной леской горизонтальной линии с помощью линейки отыскивают восемь точек, имеющих высоты, определенные ранее по интегральной кривой данной конкретной линии (см. п. 15.3). Для облегчения этой работы целесообразно использовать данные таксационных промеров участка наблюдений. Пункты отбора кернов распределяют по возможности равномерно по всей линии. Если на месте отбора керна находится узел кущения травянистых растений, то его срезают ножом так, чтобы он не попал в пробу из верхнего слоя залежи и не завысил его влажность.
Керны, а из них образцы торфяной залежи отбирают пробоотборником. Для этого ручку-скреп вставляют в первый полуцилиндр (он без ограничительного кольца), который ставят вертикально на подготовленное место отбора, и плавно вдавливают <1> руками в торфяную залежь до глубины, превышающей на 5 - 10 см глубину, указанную в табл. 15.1, при данном уровне болотных вод. Затем к первому полуцилиндру приставляют второй полуцилиндр и также руками вдавливают вертикально в торфяную залежь до глубины, при которой отверстия для ручки-скрепа на обоих полуцилиндрах окажутся на одной высоте. Полуцилиндры скрепляют ручкой-скрепом и под нее подводят вилку подъемного устройства (см. рис. 15.3). Удерживая подъемник за ручку 8 левой рукой в вертикальном положении и вращая ручку 7 правой рукой, вытаскивают пробоотборник с керном из торфяной залежи.
--------------------------------
<1> Забивать полуцилиндры с помощью молотка или других металлических предметов недопустимо, так как это может привести к существенной деформации верхней части пробоотборника.
Пробоотборник с керном переносят на мостки, кладут на клеенку и раскрывают. Чтобы его раскрыть, надо сдвинуть на 5 - 7 см первый полуцилиндр вдоль оси второго, чтобы его режущая кромка вышла из ограничительного полукольца. Керн торфа остается во втором полуцилиндре. Если керн не имеет существенных нарушений формы и структуры торфа, то делят его дисковым ножом на кусочки (образцы) длиной 5 или 10 см.
Каждый образец с помощью фигурного совочка перекладывают в весовой стакан и закрывают плотно крышкой, а в полевой книжке КСХ-3 делают соответствующую запись.
В книжку КСХ-3 записывают также следующие данные:
1) номер наблюдательного участка, название культуры (угодья);
2) дату определения влажности торфяной залежи;
3) время начала и окончания отбора проб в данном пункте;
4) название использованного пробоотборника;
5) площадь поперечного сечения цилиндра пробоотборника (керна), см2;
6) уровень болотных вод по кусту скважин на площадке.
В графе "Повторение наблюдения" кроме номера керна и названия элемента ГФМ записывают фазу, оценку состояния культуры и засоренность согласно указаниям Наставления, вып. 11. Далее записи делают в той же последовательности, в какой берут керны и вырезают из них образцы торфяной залежи. В графу "Глубина отбора образца" записывают фактическую глубину слоя от поверхности керна торфяной залежи, а в графу "N стакана" - номер весового стакана, проставленный на его стенке и крышке. В графе "Характеристика почвы в пробе" отмечают особенности состава почвенного образца: наличие прослоек или примеси минерального грунта, живых корней, растений и различных новообразований. Пример оформления записей приведен в прил. 34.
После записи весовой стакан сразу же ставят в переносной ящик вертикально, крышкой вверх.
Производство наблюдений за влажностью торфяной залежи при наличии мерзлого слоя имеет следующие особенности. В мерзлом и талом слоях торфяной залежи керны торфа отбирают раздельно с помощью разных пробоотборников. Кроме того, в мерзлом керне определяют только суммарный запас влаги без послойного распределения его по глубине промерзания.
Если мерзлый слой начинается с поверхности, то отбирают сначала керн мерзлого торфа, а затем керн талого.
Керн из мерзлого слоя залежи отбирают керноотборником, используемым при наблюдениях за промерзанием и оттаиванием болот, а из талого слоя, залегающего под ним, - пробоотборником Метса Л.Я. Методика отбора мерзлых кернов и определения массы керна, а также описание оборудования изложены в гл. 18. В период оттаивания мерзлоты, когда сверху образуется талый слой, образцы талого торфа в этом слое отбирают с помощью режущих цилиндров высотой 5 и 10 см (см. гл. 24).
Мерзлый керн помещают в пронумерованный полиэтиленовый пакет для последующего взвешивания и сушки в лаборатории.
В книжке КСХ-3 в графе 1 пишут "мерзлый слой", в графе 2 - глубину от поверхности почвы его верхней и нижней границы; в графе 3 - номер полиэтиленового пакета (керна); в графе 4 - "чистую" массу керна; в графе 10 описывают структуру мерзлого керна по составу почвы и насыщенности льдом (сухой, слабо или полностью насыщенный льдом). Пример записи результатов наблюдений в книжке КСХ-3 при наличии мерзлого слоя в торфяной залежи приведен в прил. 35.
После отбора образцов торфяной залежи на всех площадках весовые стаканы (полиэтиленовые пакеты) с торфом немедленно доставляют в помещение и взвешивают.
15.6. Лабораторные работы по определению
влажности образцов торфа
Определение влажности образцов торфа включает в себя определение массы влажных образцов в весовых стаканах, высушивание их в термостате при температуре 100 - 105 °C до абсолютно сухого состояния, определение массы сухих образцов в стаканах и массы самих стаканов. Эти работы, а также запись полученных результатов в книжку КСХ-3 производят по рекомендациям Наставления, вып. 11. Вместе с тем необходимо обратить внимание исполнителя на то, что продолжительность сушки торфяных образцов 10 - 12 ч, рекомендованная указанным Наставлением, является недостаточной, если образцы имеют большой объем. Для различных партий образцов, различающихся по объему, ее устанавливают опытной сушкой. Для образцов торфа объемом 120 см3 продолжительность непрерывной сушки составляет 3 сут.
15.7. Обработка материалов наблюдений за влажностью
торфяной залежи
В обработку материалов наблюдений за влажностью торфяной залежи за один срок наблюдений на одной площадке входит:
1) вычисление влажности образцов торфа;
2) вычисление средних послойных значений влажности раздельно под повышениями и понижениями ГФМ и построение по ним двух профилей влажности, смещенных по шкале глубин на среднее превышение повышений над понижениями микрорельефа;
3) проведение на графике среднего профиля влажности
.
.Влажность отдельного образца
определяют по количеству испарившейся воды (a) за время высушивания торфа и выражают в процентах его объема:
определяют по количеству испарившейся воды (a) за время высушивания торфа и выражают в процентах его объема:
,где V - объем сырого образца торфа, см3.
По массе сухого образца b и значению V вычисляют плотность сухого торфа
,Полученные значения
, округленные до целого числа, и значения
, округленные до 0,01, записывают в книжку КСХ-3 в графы 9 и 10 соответственно.
, округленные до целого числа, и значения , округленные до 0,01, записывают в книжку КСХ-3 в графы 9 и 10 соответственно.Значения плотности сухого торфа используют при критическом просмотре значений влажности образцов. Значение, существенно отклонившееся от среднего в слое, должно подтверждаться соответствующим отклонением значения плотности от среднего значения плотности торфа в этом слое. Если отклонение не связано с аномальным значением плотности сухого торфа, то ошибку следует искать в подсчетах (при условии точного взвешивания влажного образца). Надо иметь в виду, что этот критерий менее применим для поверхностного слоя почвы до глубин 10 - 15 см, где пространственная изменчивость влажности торфа обусловлена в основном неравномерностью по площади инфильтрационного подтока осадков и неравномерностью густоты корневых систем живых растений.
Значения влажности образцов торфа выписывают из книжки КСХ-3 во вспомогательную таблицу (прил. 36), где их делят на две группы по четыре повторности. Первая группа включает в себя данные о влажности торфа в зоне аэрации под повышениями, а вторая - под понижениями ГФМ. В каждой группе подсчитывают средние из четырех повторностей послойные значения влажности и по ним строят осредненные для разных элементов микрорельефа профили влажности.
При построении этих профилей нуль отсчета глубин отбора образцов (H) совмещают с высотой микрорельефа 50%-ной обеспеченности, снятой с интегральной кривой W(hi) (см. рис. 15.1 б) для каждой конкретной линии. Кроме того, с этой кривой снимают также значения средней высоты повышений ГФМ (кочек) hср. к 25%-ной обеспеченности и средней глубины понижений (западин) hср. з при 75%-ной обеспеченности. По этим значениям во вспомогательной таблице для построения профилей влажности (прил. 36) вычисляют глубину середины каждого слоя от РПБ. Имея значения средней влажности в слое и глубины середины слоя, строят профили влажности для повышений
и понижений
микрорельефа.
и понижений микрорельефа.На графике между кривыми
и
проводят среднюю кривую
, характеризующую распределение влажности по глубине зоны аэрации, включая ГФМ. Отрезок этой кривой в ГФМ по шкале глубин от hср. з до hср. к проводят по прямой, как это показано на рис. 15.4, на значение влажности
. Следует иметь в виду, что значения влажности отнесены к середине слоя, из которого отобраны образцы.
и проводят среднюю кривую , характеризующую распределение влажности по глубине зоны аэрации, включая ГФМ. Отрезок этой кривой в ГФМ по шкале глубин от hср. з до hср. к проводят по прямой, как это показано на рис. 15.4, на значение влажности . Следует иметь в виду, что значения влажности отнесены к середине слоя, из которого отобраны образцы.
на участке N 3, 17.08.85 г., zРПБ = -63 см.
1 - профиль
под повышениями ГФМ,
под повышениями ГФМ,2 - профиль
- под понижениями ГФМ,
- под понижениями ГФМ,3 - профиль
, осредненный для участка.
, осредненный для участка.Значения влажности, снятые с кривой
с глубин 5, 15, 25 см и т.д., характеризуют среднюю влажность в слоях 0 - 10, 10 - 20, 20 - 30 см и т.д. При необходимости среднюю влажность можно находить для любых слоев
.
с глубин 5, 15, 25 см и т.д., характеризуют среднюю влажность в слоях 0 - 10, 10 - 20, 20 - 30 см и т.д. При необходимости среднюю влажность можно находить для любых слоев .Запас влаги в каждом слое зоны аэрации рассчитывают по формуле <1>
--------------------------------
<1> При толщине ГФМ более 20 см или необходимости вычисления запаса влаги в отдельных слоях расчет делают с помощью вспомогательной таблицы (прил. 37).
,где
в миллиметрах слоя.
в миллиметрах слоя.В таблице ТСХ-7 <2> сначала заполняют раздел II "Содержание общей влаги в отдельных почвенных слоях". В графе "Мощность слоя" делают приписку "от РПБ". Далее в первую строку для слоя 0 - 10 см записывают запас влаги в ГФМ до глубины 10 см от РПБ, округленный до целого числа.
--------------------------------
<2> В приложении приведена таблица ТСХ-7Б, которая включает в себя разделы II и IV таблицы ТСХ-7.
При внесении в раздел II послойных значений запаса общей влаги, определенных при наличии мерзлого слоя залежи, записывают мощность (глубину верхней и нижней границ) этого слоя и суммарный запас влаги в нем, для остальной (талой) части зоны аэрации порядок записи остается прежним.
В графу "Непродуктивная влага" записывают послойные значения влажности устойчивого завядания растений, определенные для данного участка или распространенные на него с другого поля. Это возможно потому, что для слоя мощностью 10 см влажность завядания, выраженная в процентах объема почвы, численно равна запасу непродуктивной влаги в миллиметрах. Записанное значение округляют до целого числа.
Учитывая, что значения общей влаги в 10-сантиметровых слоях зоны аэрации численно равны влажности торфа
(в процентах) в этих слоях, не имеет смысла заполнять дополнительно раздел I "Средняя влажность почвы" в этой таблице.
(в процентах) в этих слоях, не имеет смысла заполнять дополнительно раздел I "Средняя влажность почвы" в этой таблице.Разделы III "Содержание продуктивной влаги в отдельных почвенных слоях" и IV "Суммарный запас продуктивной влаги в слоях различной мощности" для торфяных почв составляют так же, как и для минеральных почв, в соответствии с указаниями Наставления, вып. 11. Вместе с тем, имея в виду очень высокую влагоемкость торфяных почв и мощность корнеобитаемого слоя не более 30 см, рассчитывать содержание продуктивной влаги в слоях, расположенных ниже 30 см от РПБ, не имеет практического смысла. Эти расчеты не следует делать также и тогда, когда уровень болотных вод находится на глубине менее 50 см от РПБ, т.е. когда на влажность почвы в верхней половине корнеобитаемого слоя оказывает влияние капиллярная зона.
Для торфяных почв с неглубоким залеганием уровня болотных вод в разделе III в графу "Запасы продуктивной влаги при наименьшей влагоемкости в отдельных слоях" вписывают значения продуктивной влаги при максимальном равновесном влагосодержании торфа и при данном уровне болотных вод. При этом значения максимальной равновесной влагоемкости торфа берут из данных лабораторных исследований капиллярной влагоемкости торфяной залежи (см. гл. 27).
В конце таблицы дополнительно к данным о температуре и осадках вписывают значения уровня болотных вод по скважине в пункте наблюдений за влажностью торфяной залежи.
Таблицу ТСХ-7 составляют по данным наблюдений и их обработке. Профили влажности, а также расчетные таблицы прилагаются к таблице ТСХ-7 и являются основным материалом для критического просмотра и анализа режима влажности торфяной залежи специалистами.
15.8. Определение влажности устойчивого завядания растений
на торфяных почвах
Влажность завядания растений на торфяных почвах определяют лабораторно-вегетационным методом (методом проростков), причем методика определения в основном остается такой же, как и на минеральных почвах (см. Руководство по определению агрогидрологических свойств почв на гидрометеостанциях). Специфическим является лишь состав питательной смеси. Во избежание поражения проростков плесенью для торфа рекомендуется применять смесь Кнопа: раствор 1 г Ca(NO)2; 0,25 г KH2PO4; 0,25 г MgSO4; 0,125 KCl и следы FeCl3 в 1000 см3 воды. Торф при заполнении стаканчиков дробить не следует. Наилучшие условия увлажнения и аэрации для проростков образуются при объемной влажности торфа 65 - 70%.
ТЕПЛОБАЛАНСОВЫЕ НАБЛЮДЕНИЯ
СОСТАВЛЯЮЩИХ ТЕПЛОВОГО БАЛАНСА
16.1. Общие положения
Наблюдения за составляющими теплового баланса деятельной поверхности болот позволяют изучить закономерности формирования теплового режима болот, выявить особенности микроклимата болот в естественном и осушенном состоянии, рассчитать значения испарения - основной и расходной составляющей теплового и водного баланса болот, и получить информацию для сравнения теплового баланса болотных массивов и других природных ландшафтов.
Уравнение теплового баланса деятельной поверхности имеет вид
B - P - L - V = 0,
где B - радиационный баланс деятельной поверхности,
P - поток тепла в торфяной залежи,
L - турбулентный поток тепла в приземном слое атмосферы,
V - затраты тепла на испарение с деятельной поверхности или его выделение при конденсации водяного пара на этой поверхности.
В настоящее время на болотных станциях из четырех указанных составляющих теплового баланса непосредственно измеряют только радиационный баланс болот. Остальные составляющие теплового баланса рассчитывают по данным градиентных наблюдений за температурой и влажностью воздуха и температурой и влажностью торфяной залежи на различных глубинах при различной скорости ветра.
На болотных станциях организуют:
1) постоянные (ежедневные) теплобалансовые наблюдения по стандартной методике ГГО, принятой на сети теплобалансовых станций;
2) серийные (периодические) теплобалансовые наблюдения по методике ГГИ.
16.2. Выбор местоположения и оборудование
теплобалансовой площадки
Вопрос об организации стандартных теплобалансовых и актинометрических наблюдений на болотной станции решают совместно управления по гидрометеорологии и ГГИ, а руководят этими работами и контролируют их отделы ГМЦ (ГМО) управлений по гидрометеорологии.
Наблюдения организуют на специальной площадке, располагающейся, как правило, в пределах болотной метеорологической площадки. Площадка должна быть открытой, поэтому в лесных и мохово-лесных болотных микроландшафтах теплобалансовые площадки не устраивают. При организации теплобалансовой площадки в грядово-мочажинных и грядово-озерковых комплексах с облесенными грядами деревья должны быть вырублены на расстоянии, превышающем 20-кратную их высоту.
На осушенных и освоенных болотах теплобалансовые наблюдения ведут на полях, занятых профилирующими сельскохозяйственными культурами, или картах торфодобычи при разработке торфяников.
16.3. Оборудование теплобалансовых площадок
Теплобалансовую площадку оборудуют по рекомендациям Руководства по теплобалансовым наблюдениям и Руководства гидрометеорологическим станциям по актинометрическим наблюдениям.
При организации наблюдений надо иметь в виду следующее:
1) площадку размещают в непосредственной близости от метеоплощадки, актинометрические и градиентные наблюдения проводят в теплый период года, т.е. в период действия болотной метеоплощадки (см. гл. 19);
2) стойки для приборов, используемые при градиентных наблюдениях, устанавливают на повышениях микроландшафта (гряды, бугры, полигоны);
3) актинометрическую стойку устанавливают на участке с наиболее характерным для данного микроландшафта растительным покровом;
4) стойки для приборов заглубляют в торфяную залежь не менее чем на 1,5 - 2,0 м, подход к приборам оборудуют специальными решетчатыми мостками;
5) при оборудовании площадки и производстве наблюдений естественный растительный покров сохраняют в ненарушенном состоянии.
16.4. Производство теплобалансовых наблюдений
по методике ГГО
Наблюдения ведут в соответствии с методикой и требованиями, изложенными в Руководстве по теплобалансовым наблюдениям и обеспечивающими получение достаточно надежных декадных значений составляющих теплового баланса.
Влажность торфяной залежи для расчета объемной теплоемкости, необходимой при вычислении потоков тепла в торфяную залежь, определяют согласно требованиям, изложенным в гл. 15 для осушенных болот. Значения влажности для естественных болот рассчитывают на основе данных по уровням воды и водно-физическим свойствам деятельного слоя.
16.5. Производство серийных теплобалансовых наблюдений
Для исследования суточного хода составляющих теплового баланса болот, а также для изучения закономерностей испарения и установления параметров расчетной зависимости испарения от определяющих его факторов ведут наблюдения, позволяющие измерить часовые значения составляющих теплового баланса. Эти наблюдения являются чрезвычайно трудоемкими, поэтому проводить их рекомендуется периодически, отдельными сериями. На болотных станциях часовые значения элементов теплового баланса рекомендуется рассчитывать на основе наблюдений, выполняемых по методике В.В. Романова. По этой методике наблюдения ведут отдельными сериями продолжительностью 1 - 3 сут 2 раза в месяц (в теплый период года).
Наблюдения проводят в течение часа в следующие сроки: 0.30 - 1.30; 2.30 - 3.30; 4.30 - 5.30; 6.30 - 7.30; 8.30 - 9.30; 10.30 - 11.30; 12.30 - 13.30; 14.30 - 15.30; 16.30 - 17.30; 18.30 - 19.30; 20.30 - 21.30; 22.30 - 23.30; в промежутках между этими сроками их не ведут.
В начале и конце каждого рабочего часа определяют направление и скорость ветра, количество и форму облаков, состояние погоды; измеряют температуру подстилающей поверхности и торфяной залежи на разных глубинах. В течение каждого рабочего часа делают отсчеты по балансомеру Янишевского и психрометрам (поочередно), причем сначала по нижнему психрометру (на высоте 0,5 м), потом по верхнему (на высоте 2,0 м). Всего в течение часа выполняют 25 - 30 отсчетов по балансомеру и психрометрам через 2 мин и 5 отсчетов по напочвенным, коленчатым и вытяжным термометрам через каждые 15 мин.
Для получения часовых сумм радиационного баланса могут быть использованы электролитические интеграторы Х-603 или Х-607. В этом случае в начале и конце рабочего часа делают отсчеты по интеграторам, соединенным с балансомером, а в течение часа делают отсчеты только по психрометрам. Описание и правила производства наблюдений по интегратору изложены в Руководстве гидрометеорологическим станциям по актинометрическим наблюдениям.
16.6. Обработка данных наблюдений, их текущий
контроль и анализ
Данные наблюдений по методике ГГО заносят в книжку КМ-16, а по методике ГГИ - в специальный журнал по форме, приведенной в прил. 38.
Первичную обработку и анализ данных актинометрических и градиентных наблюдений по методике ГГО ведут в соответствии с указаниями Руководства гидрометеорологическим станциям по актинометрическим наблюдениям и Руководства по теплобалансовым наблюдениям.
Первичную обработку данных актинометрических и градиентных наблюдений, полученных по методике ГГИ, делают в следующей последовательности:
1) вычисляют средние за каждый час наблюдений значения радиационного баланса, температуры воздуха по сухому и смоченному термометрам на высотах 0,5 и 2,0 м, температуры подстилающей поверхности и почвы по глубинам;
2) рассчитывают средние за каждый час наблюдений градиенты температуры воздуха, парциального давления водяного пара и поток тепла в торфяную залежь;
3) по часовым значениям радиационного баланса (B), потока тепла в торфяную залежь (P), градиентам температуры
и парциального давления водяного пара
, используя таблицы Руководства по теплобалансовым наблюдениям, определяют часовое значение затрат тепла на испарение (V);
и парциального давления водяного пара , используя таблицы Руководства по теплобалансовым наблюдениям, определяют часовое значение затрат тепла на испарение (V);4) по часовым значениям радиационного баланса и испарения рассчитывают суммы указанных значений за сутки серийных наблюдений;
5) по данным суточных сумм отдельных серийных наблюдений (20 - 25 серий) строят зависимости вида V = f(B).
Полученные зависимости используют для расчета испарения с болот по данным наблюдений за радиационным балансом.
Материалы теплобалансовых наблюдений контролируют в соответствии с Руководством по теплобалансовым наблюдениям.
17.1. Общие положения
Наблюдения за температурой почвогрунтов включают в себя измерение температуры на поверхности болота и суходола или на поверхности снежного покрова, а также температуры торфяной залежи и почвы на разных глубинах.
За температурой торфяной залежи и минеральной почвы наблюдают в те же сроки, что и за метеорологическими элементами (см. гл. 19), в соответствии с требованиями Наставления, вып. 3, ч. I.
17.2. Выбор пунктов наблюдений
За температурой торфяной залежи на естественных болотах наблюдают в основных болотных микроландшафтах.
Для установки термометров выбирают относительно ровный участок с характерной для данного микроландшафта естественной растительностью. Во избежание затенения резервуаров напочвенных термометров на участке для их установки не должно быть древесной растительности и кустарничков.
В комплексных болотных микроландшафтах устанавливают два комплекта термометров на повышениях (гряды, бугры, полигоны) и понижениях (мочажины, топи, ложбины) рельефа.
Ввиду непрочности поверхности болота при установке термометров и производстве наблюдений необходимо соблюдать особую осторожность, чтобы не нарушать естественный растительный покров и целостность дернины и очеса.
На осушенных и освоенных болотах термометры устанавливают на метеорологической площадке в соответствии с требованиями Наставления, вып. 3, ч. I.
Подход к каждой установке оборудуют решетчатыми мостками, установленными на сваях. Подходные мостки к вытяжным термометрам должны доходить до самого помоста, а к напочвенным и коленчатым - кончаться в 0,5 - 0,7 м от места их установки. В этом промежутке забивают четыре свайки, скрепленные лежнями, на которые укладывают решетчатые съемные мостки или широкие доски.
17.3. Приборы и их установка
Температуру поверхности болота и суходола измеряют ртутными термометрами или термопауком, максимальное и минимальное значения температуры - соответственно максимальным и минимальным термометрами. Температуру на глубинах измеряют коленчатыми термометрами Савинова и вытяжными почвенно-глубинными термометрами, а также электротермометрами, рекомендованными ГГО и ГГИ.
Площадка для установки напочвенных термометров и термометров Савинова на естественных болотах должна быть открытой, без кустарничков и кустарников. При установке резервуары напочвенных термометров наполовину погружают в мох. Необходимо строго следить за правильностью установки этих термометров, так как нарушение контакта резервуара с поверхностью мха приводит к большим ошибкам измерения температуры.
Термопаук и работа с ним описаны в прил. 39.
В микроландшафтах со слабо развитым микрорельефом, где разность отметок повышений и понижений не превышает 10 см, комплект коленчатых термометров Савинова устанавливают на повышениях. При разности же этих отметок более 10 см устанавливают два комплекта термометров: на кочке и в западине.
Для установки коленчатых термометров в моховом очесе или дернине длинным ножом делают наклонный разрез и палочкой проделывают отверстия (диаметр палочки должен быть равен диаметру термометра). В подготовленные таким образом отверстия вставляют термометры. Каждый термометр обязательно подпирают колышком, как это рекомендовано в Наставлении, вып. 3, ч. I. Колышки должны иметь достаточную длину (30 - 40 см), чтобы обеспечить устойчивое положение термометров.
На болотах зоны многолетней мерзлоты коленчатые термометры Савинова устанавливают на соответствующие глубины деятельного слоя торфяной залежи.
До глубины 0,4 м электротермометры устанавливают в горизонтальном положении. Для этого в торфяной залежи делают ножом вертикальный разрез длиной 60 - 80 см, залежь отодвигают в сторону или вырезают и вынимают. В отверстия, сделанные палочкой в стенке образовавшегося углубления, вставляют термометры. При этом соединительные провода прокладывают горизонтально вдоль разреза на глубине установки термометров на расстоянии 30 - 40 см от места установки датчиков и закрепляют металлическими шпильками. В конце разреза провода выводят на поверхность болота, закрепляют на колышках и подводят к измерительному прибору. Образовавшуюся у вертикального разреза щель закладывают вырезанным монолитом торфяной залежи необходимых размеров. Электротермометры на глубинах 0,80; 1,20; 1,60; 2,40 и 3,20 м устанавливают вертикально в скважины, проделанные буром.
Вытяжные термометры ТМ-10 устанавливают в скважины, проделанные буром АМ-26. Перед установкой трубы вытяжных термометров следует проверять на герметичность.
17.4. Производство наблюдений
Наблюдения по коленчатым термометрам Савинова, вытяжным почвенно-глубинным и напочвенным ртутным термометрам, а также дистанционным электротермометрам ведут по рекомендациям Наставления, вып. 3, ч. I. При производстве наблюдений по напочвенным и коленчатым термометрам наблюдатель становится на съемные мостки, которые после снятия отсчетов по термометрам убирают.
Результаты наблюдений за температурой поверхности болотного массива записывают в книжку КМ-1, а наблюдений по коленчатым термометрам Савинова и вытяжным почвенно-глубинным или дистанционным электротермометрам - в книжку КМ-3.
Обработку данных наблюдений, их текущий контроль и анализ проводят по рекомендациям Наставления, вып. 3, ч. II.
18.1. Общие положения
Наблюдения за режимом промерзания и оттаивания естественных и осушенных болот состоят из периодических определений толщины промерзшего (оттаявшего) слоя и влагосодержания мерзлого слоя.
Неравномерность залегания снежного покрова, неровная поверхность естественных болот и разная увлажненность различных элементов микрорельефа обусловливают значительные изменения глубины промерзания по площади даже в одном и том же болотном микроландшафте, особенно в начальный период промерзания.
Поскольку глубина промерзания болот в основном зависит от климатических факторов, которые сильно изменяются по территории, то и она в зависимости от географического положения массива заметно меняется.
Вследствие изменения теплофизических свойств верхнего слоя торфяной залежи болот при их осушении иногда мерзлая залежь сохраняется в течение всего летнего периода в виде отдельных линз-"перелетков". При проведении широких мелиоративных мероприятий на болотах данные о "перелетках" и условиях их образования имеют важное значение для решения задач, связанных с повышением эффективности использования болот.
На болотах зоны многолетней мерзлоты наибольший интерес представляет режим сезонного оттаивания болот, значительно определяющий условия формирования стока и проходимость болот. Наблюдения за промерзанием на этих болотах позволяют определить интенсивность и ход нарастания мерзлого слоя и сроки смыкания слоя сезонной мерзлоты с многолетней, что крайне важно для исследования условий формирования водного режима заболоченных территорий.
18.2. Выбор пунктов наблюдений и их оборудование
Наблюдения за промерзанием и оттаиванием болот ведут на всех микроландшафтах естественных болот или угодьях (сельскохозяйственных полях, картах торфодобычи и др.) и на постоянных участках, совмещенных со снегомерными.
Пункты наблюдений (точки измерения) на естественных и осушенных болотах располагают по радиусам, исходящим из углов снегомерных участков (см. рис. 9.1).
На каждом из участков с хорошо выраженным микрорельефом (превышение кочек над западинами больше 10 см) глубину промерзания и влагосодержание в мерзлом слое определяют в четырех кочках и четырех западинах. В грядово-мочажинном комплексе толщину промерзшего (оттаявшего) слоя определяют в четырех точках на гряде (в двух кочках и двух западинах) и на двух различных мочажинах (в каждой мочажине - одна точка в центре и одна возле края). На участках, где микрорельеф слабо выражен и разница относительных высот кочек и западин меньше 10 см, пункты наблюдений (восемь точек) выбирают без его учета.
Чтобы легче отыскивать зимой на участках наблюдений кочки и западины, с осени на каждом из них специальными вешками закрепляют необходимое число точек (пунктов) наблюдений. На вешках, установленных на кочках, делают пометку "К", на вешках, установленных на западинах, - "З".
На освоенных массивах с открытой осушительной сетью пункты наблюдений за промерзанием (оттаиванием) располагают равномерно (восемь точек) по линии, перпендикулярной канавам. Количество таких линий должно соответствовать числу сроков наблюдений за холодный период. Линии размещают параллельно друг другу на расстоянии 2 м и закрепляют вехами. На торфяниках с закрытым дренажем пункты наблюдений располагают по углам снегомерных участков согласно схеме, приведенной на рис. 9.1.
На бугристых болотах зоны многолетней мерзлоты на участках с хорошо выраженным микрорельефом наблюдения за промерзанием ведут на четырех повышениях и четырех понижениях, расположенных на линиях, параллельных поперечной оси бугров.
В топях и ложбинах наблюдения ведут на характерных участках в четырех точках, расположенных на линиях, параллельных поперечной оси ложбин.
На полигональных болотах зоны многолетней мерзлоты точки наблюдений за промерзанием намечают так, чтобы в каждый срок измерения охватывали два полигона и две межполигональные трещины. Точки на полигоне размещают по линии, пересекающей полигоны: первую - на расстоянии 1 м от края полигона, вторую - в центре полигона, третью - посредине между первой и второй точками. В межполигональных трещинах точки измерения промерзшего слоя располагают посредине.
За режимом оттаивания болот в зоне многолетней мерзлоты наблюдают во всех основных микроландшафтах на постоянных участках, совпадающих с участками наблюдений за промерзанием болота.
В комплексных болотных микроландшафтах пункты наблюдений за оттаиванием болота выбирают отдельно для повышений (бугры, полигоны) и понижений (топи, ложбины, трещины) микроландшафта. Точки измерений на элементах микроландшафта, имеющих вытянутую форму (обычно бугры и топи), размещают по линиям, параллельным поперечным осям этих элементов. На элементах, имеющих округлую форму, линии наблюдения за оттаиванием прокладывают в средней их части. Промерные точки с интервалом 1 м закрепляют на линиях колышками длиной около 20 см. Наблюдения за толщиной оттаявшего слоя проводят в каждый срок в одних и тех же точках. Число точек на каждом элементе (бугор, топь, ложбина и др.) комплексного микроландшафта должно быть не меньше 100. Данные наблюдений записывают в полевую книжку (прил. 40, 41).
18.3. Приборы и оборудование
Для определения характеристик промерзания торфяной залежи применяют керноотборник (рис. 18.1 а), представляющий собой металлический цилиндр высотой 500 или 750 мм и внутренним диаметром 50 мм с двумя съемными ножами 1. Ножи крепят к нижней части цилиндра 3 на палочке держателя 2 болтом. С внешней стороны цилиндр имеет шнековую ленту 4. Верхняя часть цилиндра снаружи имеет выступы для крепления к ней штанги коловорота. Диаметр вырезаемого керна определяют путем измерения расстояния между режущей кромкой ножей перед отбором керна. В комплект прибора входит направляющее кольцо (см. рис. 18.1 в), которое устанавливают на поверхности болота в месте бурения для исключения горизонтального перемещения керноотборника в начальный момент бурения, и выталкиватель керна (см. рис. 18.1 б).
Керн взвешивают весовым снегомером, высоту керна и его диаметр измеряют линейкой с ценой деления 1 мм. Толщину оттаявшего слоя торфяной залежи определяют металлическим щупом диаметром 5 мм, длиной 1,5 м и переносной рейкой.
18.4. Производство наблюдений
Наблюдения за промерзанием торфяной залежи начинают осенью, с переходом среднесуточных значений температуры воздуха через 0 °C, и ведут до установления постоянного снежного покрова высотой 15 см через каждые 5 сут: 5, 10, 15, 20, 25-го числа и в последний день месяца, а затем 1 раз в 10 сут одновременно со снегомерными съемками.
При высоте снежного покрова более 15 см и глубине промерзания, превышающей 1/2 значения максимального промерзания в данном микроландшафте, наблюдения проводят 1 раз в 15 сут: 15-го числа и в последний день месяца.
В период оттаивания болота с момента перехода среднесуточных значений температуры воздуха через 0 °C в сторону положительных значений наблюдения проводят учащенно: сначала раз в 5 сут, а при толщине мерзлого слоя меньше 5 см - ежедневно.
На болотах зоны многолетней мерзлоты наблюдения за промерзанием заканчивают после смыкания слоя сезонной мерзлоты со слоем многолетней. Момент смыкания устанавливают путем сопоставления толщины промерзшего слоя со средней толщиной оттаивания в предзимний период. При измерении глубины промерзания определяют и толщину талого слоя, расположенного между нижней границей сезонного промерзания и верхней границей многолетней мерзлоты.
Наблюдения за оттаиванием торфяной залежи на болотах зоны многолетней мерзлоты начинают с момента перехода среднесуточных значений температуры воздуха через 0 °C в сторону положительных значений и заканчивают при переходе среднесуточных значений температуры через 0 °C в сторону отрицательных значений. Наблюдения ведут 1 раз в 10 сут: 10, 20-го числа и в последний день месяца.
Наблюдения за промерзанием проводят в следующей последовательности:
1) в закрепленной вешкой точке измеряют высоту снежного покрова;
2) в снегу вырывают шурф до поверхности болота;
3) в точке измерения устанавливают направляющее кольцо;
4) керноотборник устанавливают в направляющее кольцо и забуривают в торф;
5) из керноотборника вынимают керн мерзлого торфа и определяют его высоту, после чего его помещают в цилиндр весового снегомера и взвешивают.
Данные наблюдений заносят в полевую книжку (прил. 40). В полевой книжке следует приводить в виде примечания и другие сведения, характеризующие мерзлый слой, например его "хрупкость" или "вязкость". В период оттаивания промерзший слой часто содержит и лед, и воду, что также надо отмечать в примечании. Если в лунке устанавливается уровень болотных вод, то значение его записывают в полевой книжке, например: "в-12" или "в-25". Это означает, что вода стоит в лунке на глубине 12 или 25 см от ее края. Когда вода заполняет всю лунку или выливается из нее, в книжке записывают "в+".
В весенний период при оттаивании болота отдельно записывают толщину талого слоя, толщину мерзлого и их сумму - глубину залегания границы промерзания.
18.5. Обработка данных наблюдений, их текущий
контроль и анализ
По каждому участку (болотному микроландшафту, угодью), где ведут наблюдения за промерзанием болот, для каждого срока наблюдений вычисляют средние значения высоты снежного покрова, глубины промерзания и запаса воды в промерзшем слое.
Эти значения вычисляют как среднеарифметические из всех значений, полученных в срок наблюдений, отдельно для повышений и понижений микрорельефа.
Влагосодержание промерзшего слоя в каждой точке определяют по формуле
d = 10(M1 - M2)/Fк,
где d - влагосодержание промерзшего слоя, мм;
M1 - масса мерзлого керна торфяной залежи, г;
M2 - масса абсолютно сухого вещества в керне, г;
Fк - площадь поперечного сечения керна, см2.
Массу абсолютно сухого вещества керна (P2) определяют по формуле
,где Vк - объем керна в каждом конкретном случае, см3;
- плотность сухого вещества торфа, г/см3.Плотность сухого вещества торфа определяют согласно изложенному в гл. 28. Она изменяется незначительно и определяется 1 раз в 5 лет. При отсутствии экспериментальных данных используют значения
, приведенные в табл. 18.1. На осушенных болотах, используемых в сельском хозяйстве, значение
может меняться в больших пределах и поэтому его надо определять чаще, что и делают при измерении влажности.
, приведенные в табл. 18.1. На осушенных болотах, используемых в сельском хозяйстве, значение может меняться в больших пределах и поэтому его надо определять чаще, что и делают при измерении влажности.Таблица 18.1
(неосушенных) болот по слоям, г/см3
Микроландшафт | Слой см | |
0 - 10 | 0 - 50 | |
Сфагново-пушицевый | 0,030 | 0,071 |
Сфагново-кустарничково-пушицевый | 0,032 | 0,050 |
Сфагново-кустарничково-пушицевый, облесенный сосной | 0,020 | 0,049 |
Сосново-сфагново-кустарничковый | 0,018 | 0,049 |
Грядово-мочажинный комплекс | ||
гряда | 0,020 | 0,048 |
мочажина | 0,065 | 0,110 |
Грядово-озерковый (гряда) | 0,030 | 0,045 |
Кустарничково-лишайниковый | 0,062 | 0,097 |
Осоковый | 0,100 | 0,177 |
Осоково-гипновый | 0,112 | 0,152 |
Осоково-тростниковый | 0,123 | 0,171 |
Вейниково-осоково-тростниковый | 0,146 | 0,179 |
Примечание. При глубине промерзания до 20 см влагосодержание вычисляют по средней плотности слоя 0 - 10 см, а при глубине более 50 см - по средней плотности слоя 0 - 50 см.
Если на поверхности болота имеется талый слой, а в некоторых точках наблюдений болото вообще оттаяло (промерзшего слоя нет), то вычисляют среднюю глубину нижней границы промерзания (путем деления суммы значений глубины нижней границы промерзания во всех точках на число точек, в которых промерзший слой наблюдался) и среднюю толщину промерзшего слоя по всем точкам. Разность между этими значениями и будет средней толщиной оттаявшего слоя.
Например, имеется запись:
1) |  | 2) |  | 3) |  | 4) |  |
Средняя глубина нижней границы промерзания равна
(27 + 25 + 21) : 3 = 24,3 см.
Средняя толщина промерзшего слоя равна
(15 + 15 + 13 + 0) : 4 = 8,2 см.
Средняя глубина оттаявшего слоя равна
24,3 - 8,2 = 16,1 см.
При критическом просмотре полученных материалов по промерзанию болота необходимо не только сравнивать глубины и влагосодержание в мерзлом слое, но и сопоставлять ход их нарастания с изменениями погодных условий (температуры воздуха, высоты снежного покрова). Так, при оттепелях, даже не вызывающих сколько-нибудь значительного таяния снега, промерзание может временно прекратиться.
На участках с мощным притоком болотных вод (например, в топях выклинивания) небольшое ослабление морозов часто приводит к резкому уменьшению глубины промерзания.
После сильных, но кратковременных оттепелей, когда талые воды замерзают в поверхностных слоях, не успев профильтроваться в более глубокие горизонты, влагосодержание в верхней части профиля слоя торфяной залежи повышается.
При положении уровня болотных вод в момент замерзания вровень с поверхностью массива в промерзшем слое как верховых, так и низинных болот торф или очес будут полностью насыщены влагой. Когда же болотные воды находятся значительно ниже поверхности, строение промерзшего слоя на верховых и низинных болотах обычно различается. В промерзшем слое верховых болот наблюдается относительно плавный переход от слабо насыщенных влагой верхних горизонтов к сильно насыщенным, тогда как на низинных болотах этот переход происходит чаще всего очень резко.
ВСПОМОГАТЕЛЬНЫЕ НАБЛЮДЕНИЯ
И ВЛАЖНОСТЬЮ ВОЗДУХА, СКОРОСТЬЮ ВЕТРА, ОБЛАЧНОСТЬЮ
И АТМОСФЕРНЫМИ ЯВЛЕНИЯМИ
19.1. Общие положения
Наблюдения за элементами метеорологического режима (температурой и влажностью воздуха, ветром, атмосферным давлением, облачностью, атмосферными явлениями) проводят на болотах:
1) для получения объективных данных о погодных условиях, при которых развиваются гидрологические процессы на болотных массивах;
2) для выявления особенностей метеорологического режима болот по сравнению с суходолами;
3) для получения исходных данных для разработки методов расчета различных характеристик водного режима и баланса болот, а также влагообеспеченности сельскохозяйственных растений на осушенных массивах;
4) для исследования микроклимата осушенных болот, используемых под сельскохозяйственные культуры и торфодобычу.
На болотных станциях, как правило, организуют две метеорологические площадки: на болоте и на суходоле.
В зависимости от программы работ станции метеорологические наблюдения проводят:
1) на болотной и суходольной площадках одновременно в течение всего года;
2) на болотной и суходольной площадках одновременно в течение теплого сезона, а на суходольной - и в холодный период;
3) на болотной площадке в теплый период, на суходольной - в холодный период;
4) на болотной метеоплощадке в течение всего года.
Когда метеорологическая площадка болотной станции включена в состав основной метеорологической сети, наблюдения ведут 8 раз в сутки по московскому декретному времени, согласно Наставлению, вып. 3, ч. I. На остальных станциях (метеоплощадках) метеонаблюдения проводят 4 раза в сутки также по московскому декретному времени.
19.2. Выбор местоположения и оборудование метеоплощадок
на болотах, находящихся в естественном и осушенном состоянии
Метеоплощадки надо располагать на открытом и типичном для болот исследуемого района участке.
Болотную метеоплощадку на естественном (неосушенном) массиве оборудуют в микроландшафте, занимающем значительную его площадь, в центре этого микроландшафта, но на расстоянии не менее 0,5 км от суходола. Растительный покров на площадке строго сохраняют в естественном состоянии. Нельзя размещать метеоплощадку в лесных или кустарниковых микроландшафтах, а также в микроландшафтах с высоким травостоем (в тростниковых микроландшафтах). На бугристых болотах метеоплощадку размещают на характерных по строению и растительности буграх, на полигональных болотах - на полигонах.
Метеоплощадку на осушенном болоте располагают на характерных участках, которые наиболее полно отражают физико-географические и гидромелиоративные условия на территории осушительной системы (торфяная залежь, режим грунтовых вод, рельеф, растительность, тип дренажа и др.). На метеоплощадках, находящихся на осушенных болотах, сохраняют луговую растительность или поверхность, соответствующую виду использования болота (например, фрезерный торф).
Суходольную метеоплощадку организуют, как правило, вблизи здания станции, на расстоянии не менее 0,5 км от границ болота.
Метеоплощадки на болоте и суходоле оборудуют по рекомендациям Наставления, вып. 3, ч. I. Отличие оборудования болотной метеоплощадки от суходольной заключается в способе установки психрометрических будок, осадкомера, будок для самописцев и мачты флюгера.
При малой мощности торфа (до 1,5 м) психрометрические будки, будки для самописцев, осадкомеры и самописцы дождя устанавливают на болоте (естественном или осушенном) на сваях, забитых не менее чем на 0,5 м в минеральный грунт, подстилающий торфяную залежь (под каждую из ножек будки забивают отдельную сваю). При мощности торфа 1,5 - 2,0 м психрометрические будки, осадкомеры и самописцы дождя устанавливают на сваях, лишь доходящих до минерального грунта, а при большей глубине торфа - на "висячих" сваях, т.е. не доходящих до минерального грунта. Однако длина погруженной в торф части сваи не должна быть меньше 2,0 м, диаметр же свай, на которые опирается будка, должен быть не меньше 14 см, а свай под осадкомеры - не меньше 20 см. Все четыре сваи будки в этом случае жестко связывают на уровне поверхности болота схватками из брусьев. Эти схватки придают жесткость конструкции и работают как лежни, повышая устойчивость установки.
Лесенки к будкам и дождемерам крепят либо на сваях, либо на лежнях. Они ни в коем случае не должны соприкасаться со штативом будки или со сваями осадкомеров и самописцев дождя.
Мачту флюгера, металлическую или деревянную (рис. 19.1), на болотной метеоплощадке при мощности торфа менее 0,5 м устанавливают так же, как и на суходолах. При мощности торфа 1 м и более необходимо дополнительное крепление свай. В этом случае в торфяную залежь забивают две сваи, которые даже при мощности торфа более 4 - 5 м должны доходить до минерального грунта. На болоте сваи легче не забивать, а завинчивать в торфяную залежь. Расстояние между сваями должно быть равно диаметру нижнего конца мачты флюгера. Мачту устанавливают между забитыми сваями на горизонтальной металлической оси, проходящей через обе сваи (см. рис. 19.1). После подъема мачты путем вращения на оси ее дополнительно крепят к сваям проволокой или специальными оттяжками на болтах.
а)
б)
и деревянной (б) мачт флюгера.
а) Диаметр мачты и свай d = 80 мм согласно ГОСТ 3262-62.
Крепление оттяжек мачты показано на рис. 19.1. Вертикальные анкерные сваи (по две сваи на анкерную опору) при толщине торфяной залежи до 3 м надо забивать в минеральный грунт, а при толщине свыше 3 м - в торф, но не менее чем на глубину 3 м. Наклонную сваю, служащую основным упором, забивают в подстилающий минеральный грунт на глубину 0,5 м при мощности торфяной залежи менее 2 м; до минерального грунта - при толщине залежи от 2 до 4 м. При мощности залежи свыше 4 м она может быть висячей, но длина ее не должна быть менее 3,5 - 4,0 м.
На поверхности торфяной залежи укладывают жестко связанную со сваями анкерной опоры площадку из бревен или брусьев размером 1 x 1 м. Эту площадку загружают камнем или грунтом общей массой не менее 300 кг на каждую опору. Загружающий площадку грунт необходимо защитить от размывания дождем (площадку оконтурить бортами).
Наличие нагрузки на опорах устраняет постепенное, с течением времени (особенно при порывистом ветре), расшатывание и выдергивание анкерных свай из торфа.
Вокруг флюгера с четырех сторон в непосредственной близости от мачты устраивают легкие решетчатые мостки (чертежи мостков приведены в приложении), на которых находится наблюдатель при определении направления ветра. Вторые такие же мостки укладывают со всех сторон флюгера на расстоянии 6 - 12 м от него. На этих мостках находится наблюдатель при определении скорости ветра. Обе системы мостков связывают между собой таким же решетчатым переходом.
Для уменьшения протяженности мостков, когда это возможно, располагают флюгер в 6 - 12 м от водомерного створа, оборудованного пешеходными мостками с тем, чтобы использовать их как одну из сторон обходного квадрата.
По всем путям передвижения наблюдателя к установкам на метеоплощадке должны быть продолжены решетчатые мостки.
На болотах зоны многолетней мерзлоты (бугристых, полигональных) сваи под психрометрические будки, осадкомер, плювиограф и другие установки и сооружения заглубляют не менее чем на 1 м в слой многолетней мерзлоты (с учетом сезонно оттаивающего слоя длина свай, например, под стойку для психрометрической будки должна быть 1,4 - 1,5 м). Скважины для установки свай в многолетнемерзлом слое бурят буром АМ-26. Столб осадкомера также заглубляют в слой многолетней мерзлоты на глубину до 1 м, для чего с помощью пешни отрывают шурф. Для обеспечения вертикальности осадкомерного столба делают три оттяжки. При установке моста для флюгера основные и анкерные сваи заглубляют в многолетнемерзлый слой на 1,5 м.
Производство наблюдений, обработку и контроль полученных данных ведут по рекомендациям Наставления, вып. 3, ч. I.
20.1. Общие положения
Агрометеорологические наблюдения на осушенных болотах являются одним из основных методов изучения агрометеорологических условий сельскохозяйственного производства. Эти наблюдения выполняют по рекомендациям Наставления, вып. 11.
В данной главе рассмотрены некоторые особенности производства наблюдений, связанные со спецификой изучаемого объекта (болота) и комплексной программой изучения агрометеорологических условий.
Основной принцип агрометеорологических наблюдений заключается в обязательном сопряженном (параллельном) во времени и пространстве проведении наблюдений за состоянием и изменением агрометеорологических факторов и за изменением развития, роста, состояния растений и формирования их продуктивности.
Работы болотных станций, связанные с агрометеорологическими наблюдениями, включают в себя следующее:
1) проведение наблюдений в районе расположения станции,
2) первичную обработку и контроль результатов наблюдений,
3) составление информационных агрометеорологических донесений.
Болотные станции должны регулярно осуществлять агрометеорологическое обслуживание заинтересованных организаций.
20.2. Размещение пунктов наблюдения
Все регулярные агрометеорологические наблюдения производят на специальных участках. Расстояние наблюдательных участков от метеорологической площадки станции, как правило, не должно превышать 5 км.
Наблюдательные участки выбирают на основных полях севооборота и массивах огородных культур, пастбищ и сенокосов.
Каждому выбранному участку присваивают постоянный номер, сохраняемый за участком на все годы поведения наблюдений. Этими номерами и отмечают участки на схематическом плане и в полевой книжке КСХ для записи наблюдений.
Для сопоставления полученных данных наблюдений необходимо, чтобы наблюдательные участки были однотипными по виду агромелиоративных мероприятий, их расположению относительно лесных опушек и рельефа местности, глубине залегания грунтовых вод и верховодки, агрогидрологическим свойствам, генезису и механическому составу почв. Наблюдательные участки выбирают по тем же принципам, что и участки для наблюдения за влажностью почвы (см. гл. 15).
Для решения ряда вопросов по специальной программе в дополнение к стандартным наблюдениям, предусмотренным Наставлением, вып. 11, рекомендуется организовать комплексные наблюдения за условиями развития растений.
Задача этих наблюдений состоит в изучении условий роста и развития растений с учетом их требований к факторам внешней среды. Такие наблюдения предусматривают изучение режима развития растений при различной влагообеспеченности в естественных условиях на угодьях с травами и на сельскохозяйственных полях, типичных для данного физико-географического района. Полученные результаты позволяют определить оптимальные условия развития растений и могут служить основой для разработки методов прогнозирования урожаев.
В состав комплексных работ входят определение высоты, густоты и фаз развития растений, прироста надземной и подземной массы растений, влажности торфа (почвы), метеорологические наблюдения (температура воздуха по сухому и смоченному термометрам и скорость ветра), а также наблюдение за глубиной грунтовых или болотных вод.
При выборе участков для проведения комплексных наблюдений учитывают степень увлажнения почвогрунтов (оптимальная, высокая, низкая), которая зависит от положения уровня грунтовых вод. Участки следует выбирать, чтобы водно-физические свойства их почвогрунтов были близки. Для получения надежных средних значений влажности и фенологических характеристик на каждом наблюдательном участке выбирают четыре площадки размером 0,002 - 0,003 га каждая.
На участках комплексных наблюдений оборудуют водомерную скважину согласно рекомендациям, приведенным в гл. 12
20.3. Производство наблюдений
В состав фенологических наблюдений входит определение фаз развития растений, высоты, густоты и прироста растительной массы. Наблюдения проводят по рекомендациям Наставления, вып. 11.
20.4. Обработка данных наблюдений, их текущий
контроль и анализ
Обработку данных наблюдений и их текущий контроль производят по рекомендациям Наставления, вып. 11.
Первичную обработку данных наблюдений - подсчет числа растений (в процентах), вступивших в очередную фазу развития, делают непосредственно в поле. Среднюю высоту растений, густоту, а также количество сырой и сухой растительной массы определяют на станции.
Текущий контроль правильности и полноты записей в полевых книжках проводит инженер после каждого обхода участков, и 1 раз в декаду - непосредственно на месте наблюдения.
ГИДРОХИМИЧЕСКИЕ НАБЛЮДЕНИЯ
21.1. Общие положения
За химическим составом болотных вод наблюдают на всех болотных станциях одновременно с изучением гидрометеорологического режима болотного массива. Эти исследования позволяют получить информацию о качестве воды и ее физико-химических свойствах, о водном питании болот и взаимодействии болотных и грунтовых вод, а также сведения для оценки загрязнения поверхности суши со стороны атмосферы.
Пробы воды на химический анализ отбирают:
1) в основных микроландшафтах естественных (неосушенных) болот для изучения химического состава и режима болотных вод;
2) на водотоках, впадающих в болотный массив, для изучения их гидрохимического режима;
3) на водотоках, вытекающих из болотного массива, для исследования взаимосвязи химического состава вод с составом вод болотных микроландшафтов;
4) в грядово-мочажинном комплексе (мочажине) или грядово-озерковом комплексе (озерке глубиной более 1 м) центральных частей верховых болотных массивов для оценки влияния антропогенного загрязнения поверхности суши со стороны атмосферы;
5) на характерных по строению торфяной залежи и гидрогеологическим условиям участках осушенных и освоенных болот для изучения изменений химического состава болотных вод под влиянием хозяйственной деятельности;
6) на элементах осушительной сети (коллекторы, магистральные каналы) для изучения влияния освоения болот на химический состав речных вод;
7) в гидрогеологических скважинах, расположенных на болотном массиве и окружающих его суходолах, для оценки водообмена болот с подстилающими минеральными грунтами;
8) на естественных верховых и переходных болотах по специальной программе отбирают пробы атмосферных осадков для изучения химического состава дождевых и снеговых вод, играющих важную роль в формировании химического состава болотных вод.
21.2. Размещение пунктов отбора проб воды
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 21.4, а не 4. |
На естественных болотах пробы воды отбирают в двух-трех наиболее распространенных микроландшафтах, приуроченных к различным частям массива (центр, склон, окрайка). Пункты отбора (в каждом микроландшафте не менее двух, отстоящих друг от друга на 5 - 10 м) располагают в 15 - 20 м от водомерных скважин и по возможности вдоль одной линии тока. При этом один из комплексных микроландшафтов, намеченных для изучения химического состава болотных вод на верховом массиве, надо по возможности выбирать в центральной его части (см. п. 4).
Пункты отбора проб грунтовых вод (два-три пункта) располагают на участках интенсивного водообмена болот с подстилающими минеральными грунтами.
На бугристых болотах зоны многолетней мерзлоты пункты отбора проб воды размещают на буграх, в топях и озерках (два-три пункта); на полигональных - такое же число в межполигональных трещинах и озерках (мочажинах) на полигонах.
На водотоках, связанных с болотным массивом, пробы воды отбирают возле гидрологических постов (гидростворов).
На осушенных и освоенных болотах пункты отбора проб воды (один-два) располагают на сельскохозяйственных угодьях, картах торфодобычи и на основных элементах осушительной сети - коллекторных канавах (один-два пункта), а также в местах учета притока (стока) воды на осушительную систему (один-два пункта). На водотоках - водоприемниках осушительной системы пробы отбирают в 100 м выше и ниже впадения в водоприемник магистрального канала (два пункта). Пункты отбора проб грунтовых вод (один-два), как и на неосушенных болотах, размещают на участках интенсивного водообмена.
Пробы воды на химический анализ на всех типах болот, кроме болот зоны многолетней мерзлоты, отбирают на пике и спаде весеннего половодья (при устойчивом понижении уровня), в сухой и дождливый периоды летней межени, во время осеннего паводка и в предзимний период (при появлении льда), т.е. по шесть проб в каждом пункте отбора.
На болотах зоны многолетней мерзлоты пробы воды отбирают на спаде весеннего половодья, в сухой и дождливый периоды летней межени и в период осеннего паводка (т.е. по четыре пробы в каждом пункте отбора).
Пробы атмосферных осадков отбирают на пике весеннего половодья, в летнюю межень, на пике осеннего паводка и в зимнюю межень (т.е. по четыре пробы в каждом пункте отбора).
Из гидрогеологических скважин пробы воды на химический анализ отбирают на пике весеннего паводка, в сухой период летней межени и в период предзимья (т.е. по три пробы в каждом пункте отбора).
21.3. Производство полевых работ, приборы и оборудование
для отбора проб воды
Полевые работы, связанные с изучением химического режима болотных вод, заключаются в отборе проб и определении их физических свойств: температуры, прозрачности, запаха и содержания растворенного кислорода (при наличии оксиметра).
Для отбора проб болотных вод устанавливают специально изготовленную скважину-трубу, представляющую собой частично перфорированную винипластовую трубу диаметром 50 - 65 мм (90 - 100 мм для маломощных торфяных залежей), нижний конец которой имеет вид конуса. Такие трубы-скважины устанавливают в весенне-летний период в отверстия, пробуренные торфяным буром. Для удобства заглубления в верхней части винипластовой трубы-скважины просверливают отверстие, в которое вставляют металлический стержень. Скважину устанавливают так, чтобы верхний край ее выступал над поверхностью болота не более чем на 10 - 15 см. Деревянная крышка, которой оборудуют скважину, одновременно должна закрывать верхнее и боковое отверстия. Место установки скважины закрепляют вешкой.
При загрязнении перфорации скважины, которое обнаруживают по изменению интенсивности заполнения скважины водой, ее извлекают, чистят, промывают и снова устанавливают. Трубу-скважину чистят 1 раз в два года.
Схематическое изображение скважины представлено на рис. 21.1. Общую длину скважины и длину отстойника hо рассчитывают с учетом получения пробы воды объемом не менее 2 л и среднего многолетнего значения минимального уровня болотных вод zмин изучаемого микроландшафта. Верхний край перфорированной части трубы-скважины после ее установки должен находиться на 10 - 15 см ниже минимального уровня воды.
для отбора проб болотных вод на химический анализ.
h ~= 100 мм - высота скважины над поверхностью болота,
zмин - минимальный средний многолетний уровень болотных вод
для данного микроландшафта, hп ~= 200 мм - длина
перфорации, hо ~= 200...500 мм - длина отстойника,
hк ~= 100 мм - длина конусообразного дна скважины.
Сразу же после установки скважины ее 1 - 2 раза чистят путем откачки воды полевым вакуумным насосом (см. гл. 11). Трубы-скважины закладывают в выбранных для отбора проб воды пунктах, удаленных от пешеходных мостков не менее чем на 20 м.
В грядово-мочажинных комплексах трубы-скважины закладывают на мочажинах.
В меженный период перед отбором проб из скважины насосом полностью удаляют застоявшуюся воду и пробу объемом не менее 2 л отбирают после заполнения скважины. Ориентировочное время заполнения такого объема в трубе-скважине в летнюю межень составляет в сосново-сфагново-кустарничковом микроландшафте 2,5 - 3 ч, в сфагново-пушицево-кустарничковом - 40 - 50 мин, в грядово-мочажинном комплексе - 15 мин. Пробы отбирают путем откачивания воды насосом непосредственно в стеклянный сосуд-приемник, затем воду переливают в полиэтиленовые бутыли, предварительно ополоснутые отобранной болотной водой. В качестве сосуда-приемника используют 3-литровую стеклянную бутыль с резиновой трубкой, в которой проделаны отверстия для двух стеклянных трубок диаметром 15 - 20 мм, к которым подсоединены резиновые шланги. Один шланг длиной 1,5 - 2 м осторожно, чтобы не взмутить отстоявшийся слой, опускают в скважину, другой подсоединяют к крану насоса (рис. 21.2). При отборе необходимо соблюдать осторожность, чтобы не нарушить растительный покров вокруг скважины.
на химический анализ.
1 - насос для откачки воды из скважины с двухходовым краном,
2 - стеклянная бутыль-водоприемник с двумя резиновыми
шлангами, 3 - перфорированная скважина-труба.
Пробы воды на водотоках, внутриболотных озерках, в коллекторных канавах и магистральных каналах отбирают путем зачерпывания воды без взбалтывания с поверхности эмалированным или полиэтиленовым ведром, предназначенным только для этой цели. Глубина погружения при этом должна быть в пределах 0,2 - 0,5 м. Пробы воды на химический анализ берут в чистые полиэтиленовые бутыли вместимостью 1 л.
Пробы атмосферных осадков отбирают в соответствии с ГОСТом 17.1.5.05-85 "Общие требования к отбору проб поверхностных и морских вод, льда и атмосферных осадков".
Пробы воды с болот зоны многолетней мерзлоты отбирают из свежевырытых шурфов глубиной 0,5 - 0,7 м.
Полиэтиленовые бутыли с отобранными пробами тщательно закупоривают и в течение 1 - 2 сут отсылают в лабораторию управления по гидрометеорологии, где проводят полный химический анализ воды, в результате которого определяют цветность, pH, бихроматную окисляемость, концентрацию аммония, фосфатов, нитритов, гидрокарбонатов, а также концентрацию основных компонентов минерального состава: катионов (кальция, магния, калия, натрия); анионов (сульфатов, хлоридов, нитратов, кремниевой кислоты), а также общих форм железа и фосфора.
Результаты анализа приводят в таблице по форме прил. 42.
ГИДРОФИЗИЧЕСКИЕ РАБОТЫ
ВОД ПРИ ВЫПАДЕНИИ ОСАДКОВ
22.1. Общие положения
Коэффициентом подъема уровня болотных вод
называется отношение значения его подъема
к слою вызвавших этот подъем осадков h:
называется отношение значения его подъема к слою вызвавших этот подъем осадков h:
,где h0 - часть слоя осадков, поглощенных аккумулятивной емкостью зоны аэрации, подъем уровня и слой осадков в миллиметрах.
Коэффициент
показывает, на сколько миллиметров повышается уровень болотных вод при инфильтрации до него 1 мм слоя осадков.
показывает, на сколько миллиметров повышается уровень болотных вод при инфильтрации до него 1 мм слоя осадков.Коэффициент
используют для определения значения подъема уровня болотных вод, вызываемого поступлением влаги в торфяную залежь, и, в частности, для расчета максимального весеннего уровня по интенсивности снеготаяния.
используют для определения значения подъема уровня болотных вод, вызываемого поступлением влаги в торфяную залежь, и, в частности, для расчета максимального весеннего уровня по интенсивности снеготаяния.22.2. Установка для определения коэффициентов
подъема уровня болотных вод
Установки размещают на всех основных болотных микроландшафтах. Каждая из них состоит из самописцев уровня воды и дождя.
Оборудование скважины для наблюдений за уровнем болотных вод с помощью самописца описано в гл. 12. Плювиограф устанавливают вблизи скважины (не далее 10 м) по рекомендациям Наставления, вып. 3, ч. I.
Для подхода к установке устраивают подходные мостки. Их укладывают на сваи, забитые в торфяную залежь на глубину не менее 1,5 м. Они не должны соприкасаться со скважиной или сваями, на которых устанавливают будку самописца уровня воды и плювиограф.
Наблюдения по самописцу уровня воды ведут в соответствии с Наставлением, вып. 6, ч. I.
Засечки на лентах самописца делают 1 раз в сутки утром при обходе наблюдателем водомерных скважин.
Наблюдения по установкам ведут в теплое время года в течение нескольких лет до тех пор, пока не будут получены данные о коэффициентах подъема по всей амплитуде колебаний уровня болотных вод (прил. 43).
22.3. Обработка данных наблюдений
Значения подъема уровня болотных вод и слоя осадков, вызвавших данный подъем, определяют путем совместной обработки лент самописцев уровня воды и дождя.
При обработке лент с записью хода уровня воды на ленте отмечают начало, конец и значение подъема уровня.
Разбивают запись хода уровня на часовые интервалы и вводят поправки на время и уровень по рекомендациям Наставления, вып. 6, ч. II.
При обработке лент плювиографа на ленте отмечают время начала и конца дождя и количество выпавших за дождь осадков. Разбивают запись хода дождя на часовые промежутки, определяют время начала и конца дождя и вводят поправки на естественный слив по рекомендациям Наставления, вып. 3, ч. I.
Результаты обработки лент самописцев сводят в табл. 22.1. В нее включают дожди, продолжительность которых не превышала 4 ч <1>, независимо от того, вызвали они подъем уровня воды или нет. Если дождь был с перерывами и в ходе уровня воды наблюдалось несколько подъемов, то каждый из дождей независимо от его продолжительности и длительности перерывов считают за отдельный. Если же дожди шли с короткими перерывами, а уровень воды непрерывно повышался, то для вычисления коэффициентов подъема уровня берут сумму осадков за эти дожди, а в таблице их объединяют фигурной скобкой.
--------------------------------
<1> При продолжительности дождя более 4 ч определяемое значение подъема заметно занижается под влиянием фильтрационного стока.
Таблица 22.1
Дата | Начало дождя, ч мин | Конец дождя, ч мин | Сумма осадков, мм | Начало подъема уровня воды, ч мин | Конец подъема уровня воды, ч мин | Начальный уровень воды от поверхности болота z см | Подъем уровня воды  мм | |
17.07 | 10 10 12 30 | 11 45 13 10 | 3,5 0,8 |  | 10 15 | 13 20 | -12,3 | 41 |
По истечении 3 - 5 лет наблюдений рассчитывают средние послойные коэффициенты подъема уровня болотных вод по следующей методике.
Торфяную залежь в пределах колебания уровня болотных вод за весь период наблюдений разбивают на отдельные слои толщиной 5 см для верховых и 10 см для низинных болот так, чтобы каждый слой был многократно освещен подъемами уровня воды при выпадении осадков. Допускают, что в каждом вычисленном слое торфяная залежь однородна, т.е. значение коэффициента подъема уровня воды постоянно. Все дожди группируют по выделенным слоям в зависимости от среднего уровня воды за время выпадения дождя.
Пример. Слой дождя h = 5,0 мм вызвал подъем уровня болотных вод
. Начальный уровень воды был - 18,3 см, конечный - 16,2 см. Средний уровень воды за период подъема равен - 17,2 см. Поэтому в данном случае дождь относится к дождям, по которым определяют коэффициент подъема уровня в слое торфяной залежи, залегающем на глубине 15 - 20 см.
. Начальный уровень воды был - 18,3 см, конечный - 16,2 см. Средний уровень воды за период подъема равен - 17,2 см. Поэтому в данном случае дождь относится к дождям, по которым определяют коэффициент подъема уровня в слое торфяной залежи, залегающем на глубине 15 - 20 см.Для каждого слоя залежи строят зависимость значения подъема уровня воды
от количества выпавших осадков h. При построении зависимостей
дожди длительностью более 4 ч не используют.
от количества выпавших осадков h. При построении зависимостей дожди длительностью более 4 ч не используют.Зависимость
прямолинейная. Она проходит через начало координат, когда на уровень воды оказывает влияние любое малое количество осадков, или отсекает на оси абсцисс отрезок, когда уровень воды повышается лишь при осадках, превышающих некоторое их значение h0 (рис. 22.1).
прямолинейная. Она проходит через начало координат, когда на уровень воды оказывает влияние любое малое количество осадков, или отсекает на оси абсцисс отрезок, когда уровень воды повышается лишь при осадках, превышающих некоторое их значение h0 (рис. 22.1).
длясфагново-кустарничково-пушицевого микроландшафта
(слой торфяной залежи 25 - 30 см).
Значение h0 включает в себя осадки, которые не достигают уровня воды, а задерживаются на стеблях и листьях растений, т.е. поглощаются аккумулятивной емкостью зоны аэрации торфяной залежи, и является средним для всех принятых в расчет дождей.
Разброс точек на графике обусловлен колебанием h0 вследствие разной иссушенности торфяной залежи в зоне аэрации, а также неоднородностью пористости торфа в рассматриваемом слое.
Тангенс угла наклона прямой (см. рис. 22.1) равен среднему коэффициенту подъема уровня воды
в данном слое:
в данном слое:
.По значениям послойных коэффициентов подъема уровня болотных вод строят кривую
, характеризующую изменение коэффициента подъема уровня воды по глубине в деятельном слое микроландшафта (рис. 22.2).
, характеризующую изменение коэффициента подъема уровня воды по глубине в деятельном слое микроландшафта (рис. 22.2).
для деятельного слоягрядово-мочажинного микроландшафта.
1 - 1954 - 1957 гг., 2 - 1958 - 1960 гг.,
3 - 1961 г., 4 - 1962 г.
В ТОРФЯНОЙ ЗАЛЕЖИ
23.1. Общие положения
Коэффициенты фильтрации торфяной залежи характеризуют водопроводимость болотных микроландшафтов или осушаемых болотных массивов. Водопроводимость сильно меняется как по глубине, так и по площади в связи с большой вариацией плотности сухого вещества, ботанического состава и степени разложения торфяной залежи. Коэффициенты фильтрации используют при расчете стока с болот.
Фильтрационные свойства деятельного слоя торфяной залежи естественных болот изучают на крупных монолитах в специальных полевых фильтрационных лотках (ПФЛ).
Коэффициенты фильтрации в более глубоких горизонтах торфяной залежи этих болот, а также осушаемых и осушенных болотных массивов (если уровень болотных вод не ниже 1 - 1,5 м от поверхности болота) определяют методом восстановления уровня воды в свежепробуренных скважинах (откачкой). Для расчетов коэффициентов фильтрации по данным этого метода рекомендуется формула Г.Д. Эркина. Коэффициенты, полученные методом откачки и рассчитанные по этой формуле, согласуются с коэффициентами фильтрации, полученными на опытах с большими монолитами.
23.2. Определение коэффициентов фильтрации с применением
полевого фильтрационного лотка (ПФЛ)
ПФЛ предназначен для определения в полевых условиях коэффициентов фильтрации мохового очеса, верхних и средних слоев торфяной залежи. Монолиты торфа ненарушенной структуры отбирают сразу в фильтрационную камеру лотка с помощью специального пилящего приспособления, вмонтированного в эту камеру в верхней части.
В комплект фильтрационного оборудования (рис. 23.1) входят лоток, разборная подставка для его установки 24, мерные баки 29 для измерения объема стока вместимостью 25, 40 и 60 л со штырем в центре днища для установки водомерной рейки, бак 20 вместимостью 100 л для подачи воды в лоток при проведении опыта, разборная подставка для него 21, домкрат для подачи лотка при выпиливании монолита, ленточная пила для выпиливания монолитов.
торцевая часть фильтрационного отсека в месте его соединения
с верхним отсеком (б) и крепление подвижной пилы (в).
Лоток разделен двумя сетчатыми съемными перегородками 7 на три отсека: верхний, фильтрационный, сливной.
Верхний отсек (см. рис. 23.1 б) съемный, соединен с фильтрационным отсеком устройством, состоящим из трех шипов 37 и двух стяжных винтов 16; при соединении он входит внутрь фильтрационного отсека на 40 мм. Соединение отсеков уплотняют резиновой прокладкой 35 и распорным воротом 34. Отсек имеет (см. рис. 23.1 а) патрубок 22 для приема воды, рассекатель 17 для гашения энергии струи и патрубок 23 для сброса избытка воды из отсека.
Фильтрационный отсек имеет длину 70 см, ширину 40 см и глубину 50 см. По линии разъема фильтрационного и верхнего отсеков имеется пилящее устройство (см. рис. 23.1 в) для выпиливания монолита из торфяной залежи непосредственно в фильтрационный отсек. Стенки фильтрационного отсека поверху соединены скобой 6 для придания ему жесткости и удобства переноса лотка. Сливной отсек выполнен вместе с фильтрационным и имеет общие с ним боковые стенки. В передней и боковой стенках сливного отсека имеется патрубок 28 и клапан 33 для слива воды в мерный бак. С наружной стороны лотка на клапан 33 надевают сливной патрубок 31 с отсекателем струи 30 и закрепляют его на ней с помощью замка. С наружной стороны отсек имеет две скобы 32 и 36 для переноса лотка.
Лоток снабжен гидравлическим уровнем 9 для изменения уклона днища лотка и двумя телескопическими водосливами 26 в верхнем и сливном отсеках для точной установки уклона поверхности фильтрующейся воды. Гидравлический уровень крепят в верхней части передней стенки лотка с помощью барашковых винтов 13, он состоит из двух отсчетных устройств 12, резинового шланга 8 и трехходового крана 10 с воронкой для заполнения водой. У места крепления гидравлического уровня на стенке лотка имеются установочные риски 14. Отсчетные устройства имеют водомерные стекла 11 со шкалой делений через 0,9 мм, расстояние между вертикальными осями отсчетных устройств 900 мм. Нули на водомерных стеклах совмещают с установочными рисками барашковыми винтами 13. Разница отсчетов в одно деление соответствует уклону днища лотка в
(0,001). Уклон днища устанавливают винтом 25 на подставке лотка.
(0,001). Уклон днища устанавливают винтом 25 на подставке лотка.Телескопические водосливы крепят в верхней части отсеков кронштейнами 5. Водосливы снабжены устройством 3 для их вертикального перемещения, штангой 1 с делениями через 1 мм и нониусом 4, винтом 2 для закрепления штанги на заданной высоте, тремя винтами 27 для горизонтальной установки сливного ребра водослива. Водосливы соединены гофрированными шлангами с патрубками 23 и 28.
Устройство для выпиливания монолита (см. рис. 23.1 в) состоит из двух ленточных пил - неподвижной 39 и подвижной 38. Неподвижная пила закреплена на торцевой части фильтрационного отсека лотка. При отборе монолитов подвижную пилу накладывают на неподвижную и удерживают в таком положении фигурной планкой 41. Подвижная пила имеет две рукоятки и четыре выступа, один из них съемный 40. Выступы ограничивают движение пилы и препятствуют ее выходу из паза, образуемого планкой и неподвижной пилой.
23.2.1. Оборудование пунктов для проведения экспериментальных работ. Место для установки фильтрационного лотка выбирают в центральной или склоновой части микроландшафта на участке с ненарушенным и характерным для данного микроландшафта микрорельефом и растительным покровом. Фильтрационный лоток 3, мерный бак 1 и бак для подачи воды в лоток 4 устанавливают на прочном устойчивом основании (рис. 23.2). Для этого на выбранной площадке забивают 11 свай 2 длиной 1,5 - 2 м и диаметром 10 - 15 см. Расположение свай и расстояние между ними показано на рис. 23.2. Вдоль ряда свай на расстоянии 0,3 м от них укладывают на лежнях пешеходные мостки 7 и роют шурф 6 для накопления болотной воды, необходимой для фильтрации. Примерные размеры шурфа 0,6 x 0,7 м, глубина его зависит от уровня воды и скорости, с которой она заполняет шурф. Подставки для лотка и верхнего бака, для подачи воды в лоток, а также мерный бак устанавливают на сваях, забитых на одном уровне, чтобы исключить перекосы фильтрационного лотка и мерного бака в установке. Подставки крепят шурупами к сваям. Около подставки верхнего бака на сваях устанавливают лестницу 5 из одной-двух ступеней для удобства наполнения его водой. Наибольшую эффективность достигают при работе на двух лотках.
на площадке.
Размеры даны в сантиметрах.
23.2.2. Методика отбора монолитов из торфяной залежи (см. гл. 24).
В настоящем разделе даны рекомендации по количеству отбираемых для опыта монолитов:
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок 11.3, а не 1.3. |
1) на каждой из выбранных по интегральной кривой высоте микрорельефа (см. рис. 1.3) отбирают по два-три монолита с разной, но характерной для исследуемого микроландшафта растительностью;
2) два-три монолита следует отобрать из самых низких понижений микрорельефа, чтобы определить коэффициенты фильтрации в глубоких слоях торфяной залежи.
23.2.3. Подготовка полевого фильтрационного лотка к работе. После извлечения лотка с монолитом из шурфа снимают подвижную пилу и лоток устанавливают на подставку. К фильтрационному отсеку присоединяют верхний отсек. Для того чтобы верхний отсек свободно входил на нужную глубину в фильтрационный, надо предварительно стянуть стенки верхнего отсека вращением ворота 34 (см. рис. 23.1 б). При установке верхнего отсека надо проследить, чтобы шипы попали в соответствующие отверстия в днище фильтрационного отсека. Вращением ворота 34 возвращают в исходное положение стенки верхнего отсека и закручивают винты 16. Не следует сильно затягивать винты 16 и ворот 34, так как это может привести к деформации лотка.
Затем устанавливают на свои места кронштейны с водосливами, гофрированные шланги соединяют с патрубками, бак для подачи воды в лоток с верхним отсеком лотка соединяют рукавом 18 и клапаном 19. Сливной патрубок 31 надевают на клапан 33, а его гофрированный шланг - на наружный вывод патрубка 28. Отсчетные устройства 12 гидравлического уровня закрепляют на лотке барашковыми винтами 13 и с помощью трехходового крана 10 и воронки заливают воду в гидравлический уровень.
23.2.4. Опыт по фильтрации монолита заключается в пропуске воды через монолит при определенном уклоне и уровне и в измерении расхода этой воды объемным способом.
Монолит медленно, чтобы не нарушить его структуру, полностью заливают водой и выдерживают в таком состоянии некоторое время, чтобы он принял естественную для увлажненного состояния высоту. В это время отбирают второй монолит во второй лоток. После наполнения водой второго монолита можно начинать фильтрацию воды через первый. Сначала определяют среднюю высоту монолита. Для этого поперек лотка с монолитом на верхний край бортов лотка кладут линейку и измеряют расстояние от ее нижнего края до поверхности монолита в 50 - 80 точках, затем из 50 см (высота лотка) вычитают полученное среднее значение и определяют среднюю высоту монолита hср в сантиметрах.
Опыт начинают с установления уклонов дна лотка по гидравлическому уровню. Для этого вращением барашковых винтов 13 нули на водомерных стеклах 11 гидравлического уровня совмещают с рисками на стенке лотка 14. Затем подъемным винтом 25 устанавливают одинаковые отсчеты уровня по водомерным стеклам, днище лотка при этом становится горизонтальным. Выбранный уклон днища устанавливают тем же винтом 25. Разница в одно деление по отсчетным устройствам соответствует уклону 0,001. Так, если требуется установить уклон дна лотка 0,01, то разница в отсчетах по верхнему и нижнему водомерным стеклам должна быть равна 10 делениям.
Если гидравлический уровень выйдет из строя или для принятого уклона недостаточно делений, то уклон дна лотка можно установить нивелированием.
Уклон поверхности фильтрующейся воды устанавливают и поддерживают телескопическими водосливами. Уклоны дна лотка и поверхности воды должны быть одинаковы (в верхнем и сливном отсеках лотка уровень воды горизонтален). Разность отсчетов по нониусам 4 штанг 1 водосливов вычисляют по формуле
P = 700i,
где i - заданный уклон;
700 - длина фильтрационного отсека, мм.
Так, при установленном уклоне дна лотка 0,01 разность отсчетов по нониусам штанг водосливов в верхнем и сливном отсеках будет равна
P = 700·0,01 = 7 мм.
Для ускорения опыта уклоны при фильтрации монолитов в ПФЛ выбирают несколько больше естественных, но не более 0,04. Толщину фильтрующего слоя устанавливают на несколько сантиметров больше средней высоты монолита в зависимости от микрорельефа монолита, чтобы определить максимально возможный полуповерхностный сток. Прохождение воды через лоток при установленных на заданные отсчеты нониусах штанг водосливов регулируют кранами так, чтобы через эти водосливы сток из лотка был минимален. Когда подача воды в фильтрационный отсек отрегулирована кранами и уклон поверхности устойчив, определяют степень покрытия поверхности монолита водой. Это делают визуально, но, чтобы избежать грубых ошибок, рекомендуется при каждом уровне фильтрации рисовать схему поверхности монолита и воды на ней. Для увеличения точности схемы фильтрационный отсек лотка размечают краской по верхнему краю бортов через 7 см. Тогда каждая полоса монолита между соседними метками на двух бортах составит 10% поверхности монолита. Начинать опыт надо, когда поверхность монолита залита водой на 80 - 90%. Количество воды, фильтрующейся через монолит, определяют объемным способом (по рейке мерного бака). Профильтровавшуюся воду направляют через сливной патрубок 31 в мерный бак и отсекателем струи 30 в конце измерения отводят за пределы этого бака. Время измерения фиксируют секундомером. Все данные опыта записывают в журнал (прил. 44). На каждом горизонте фильтрации при полуповерхностном стоке делают три-пять измерений в зависимости от сходимости результатов, а на более низких уровнях (при фильтрационном стоке) - одно-два. В процессе опыта строят график Kср = f(H), где Kср - средний коэффициент фильтрации в слое толщиной H. Значение коэффициента фильтрации, отклонившееся от общего направления кривой Q = f(H), сразу же проверяют путем повторения опыта на данном горизонте.
Уровень воды в лотке после каждого измерения расхода снижается на 1 - 2 см при измерении полуповерхностного стока, на 2 - 3 см при фильтрации через верхнюю половину монолита и на 3 - 5 см при фильтрации через нижнюю. Уровень воды выдерживают на верхних горизонтах перед началом фильтрации (для стекания воды из части монолита, расположенной выше уровня воды в лотке) 5 - 10 мин, по мере снижения уровня это время увеличивается и на нижних горизонтах достигает 1 - 1,5 ч. Минимальная толщина фильтрующего слоя в лотке 5 - 6 см.
23.2.5. Обработка результатов опытов и их текущий контроль. Коэффициент фильтрации, средний для фильтрующего слоя монолита, (Kср) вычисляют по формуле
,где
- объем профильтровавшейся воды за время t, см3;
- объем профильтровавшейся воды за время t, см3;B - ширина фильтрационного отсека лотка, см;
H - толщина фильтрующего слоя, см;
i - уклон.
Результаты опыта обрабатывают при его проведении. Коэффициент фильтрации с уменьшением толщины фильтрующего слоя уменьшается плавно. Кривую Kср = f(H) проводят по экспериментальным точкам (рис. 23.3).
от толщины фильтрующего слоя монолита Kср = f(H).
1 - верхняя часть кривой, 2 - нижняя часть кривой
в укрупненном масштабе.
После построения зависимости Kср = f(H) для данного монолита рассчитывают послойные коэффициенты фильтрации (Kz), относящиеся к слою
:
:
,где Kz - послойный коэффициент фильтрации в выделенном слое торфяной залежи на расстоянии z от РПМ, см/с;
Kср1 и Kср2 - средние коэффициенты фильтрации на верхней и нижней границах выделенного слоя (снимаются с графика Kср = f(H), см/с;
H - расстояние от нижней границы монолита (от дна лотка) до середины выделенного слоя, см;
- толщина выделенного слоя, см.Расчеты ведут в таблице (прил. 45), в которой привязывают значения Kz, полученные от поверхности монолита при опыте, к РПМ путем совмещения средней высоты монолита (hср) и высоты средней поверхности монолита относительно РПМ
, полученной таксацией микрорельефа на монолите при его отборе. Так, например, монолит N 3 (см. прил. 45) имеет среднюю высоту 44,5 см, а его средняя поверхность на 17 см ниже РПМ
. Совместив значение hср = 44,5 см, которое в данном случае является и толщиной фильтрующего слоя H, с соответствующей ей высотой средней поверхности монолита от РПМ (-17 см), автоматически получают привязку всех остальных значений фильтрующего слоя H и послойных коэффициентов фильтрации Kz к РПМ.
, полученной таксацией микрорельефа на монолите при его отборе. Так, например, монолит N 3 (см. прил. 45) имеет среднюю высоту 44,5 см, а его средняя поверхность на 17 см ниже РПМ . Совместив значение hср = 44,5 см, которое в данном случае является и толщиной фильтрующего слоя H, с соответствующей ей высотой средней поверхности монолита от РПМ (-17 см), автоматически получают привязку всех остальных значений фильтрующего слоя H и послойных коэффициентов фильтрации Kz к РПМ.По данным расчетов строят график Kz = f(z) (прил. 46) для каждого момента. Послойные коэффициенты фильтрации в верхних и нижних слоях монолита различаются, как правило, на несколько порядков, поэтому график Kz = f(z) строят для этих слоев в разных масштабах для K (масштаб
остается постоянным).
остается постоянным).Обобщенную по микроландшафту кривую послойных коэффициентов фильтрации получают методом осреднения кривых Kz = f(z), полученных по отдельным монолитам с учетом их положения (высоты) относительно РПМ. Для этого с каждой кривой Kz = f(z) через равные интервалы уровня z снимают значения Kz и записывают в таблицу прил. 47. Для каждого уровня от РПМ получают, таким образом, несколько значений Kz в зависимости от числа монолитов, характеризующих водопроводимость этого слоя. Среднее арифметическое из этих значений принимают в качестве среднего послойного коэффициента фильтрации для данного уровня (горизонта). При подсчете средних послойных коэффициентов фильтрации не учитывают значения Kz в верхних слоях монолитов с полуповерхностным стоком (коэффициенты полуповерхностного стока считают отдельно по специальной методике). В связи с этим кривую послойных коэффициентов фильтрации для микроландшафта рассчитывают от горизонта, превышающего среднюю поверхность микроландшафта (РПМ) на 2 - 3 см. Отбор монолитов с повышений микрорельефа для определения водопроводимости необходим, поскольку коэффициенты фильтрации нижних слоев этих монолитов используют для определения
.
.При обработке результатов опытов на ПФЛ для учета полуповерхностного стока в общей для микроландшафта зависимости
используют следующий прием. По коэффициентам фильтрации, полученным при полуповерхностном стоке в ПФЛ (в этом случае их правильнее называть коэффициентами полуповерхностного стока
), строят зависимость
от площади залитой поверхности монолита S (в процентах) по всем монолитам независимо от высоты их отбора относительно РПМ. При этом получается большой разброс точек на графике, так как при одинаковой площади залитой поверхности монолита сток в лотке в значительной степени зависит от взаимного расположения элементов микрорельефа на монолите. Но, имея в виду то обстоятельство, что большинство понижений, не соединяющихся друг с другом на монолите из-за его малого размера, являются проточными на микроландшафте, при проведении кривой
следует ориентироваться на максимальные значения
, т.е. проводить нижнюю огибающую поля точек (прил. 48).
используют следующий прием. По коэффициентам фильтрации, полученным при полуповерхностном стоке в ПФЛ (в этом случае их правильнее называть коэффициентами полуповерхностного стока ), строят зависимость от площади залитой поверхности монолита S (в процентах) по всем монолитам независимо от высоты их отбора относительно РПМ. При этом получается большой разброс точек на графике, так как при одинаковой площади залитой поверхности монолита сток в лотке в значительной степени зависит от взаимного расположения элементов микрорельефа на монолите. Но, имея в виду то обстоятельство, что большинство понижений, не соединяющихся друг с другом на монолите из-за его малого размера, являются проточными на микроландшафте, при проведении кривой следует ориентироваться на максимальные значения , т.е. проводить нижнюю огибающую поля точек (прил. 48).Для перехода от зависимости
к зависимости
с интегральной кривой обеспеченности высот микрорельефа W(x) =) f(z) снимают высоту z в сантиметрах, соответствующую площади залитой поверхности S в процентах. Например, 25% залитой площади микроландшафта соответствуют 75% на оси W(x) и т.д. (прил. 49). При этом составляют вспомогательную табл. 23.1.
к зависимости с интегральной кривой обеспеченности высот микрорельефа W(x) =) f(z) снимают высоту z в сантиметрах, соответствующую площади залитой поверхности S в процентах. Например, 25% залитой площади микроландшафта соответствуют 75% на оси W(x) и т.д. (прил. 49). При этом составляют вспомогательную табл. 23.1.Таблица 23.1
к зависимости
 ......................... | 75 --- 25 | 70 --- 30 | 65 --- 35 | 60 --- 40 | 55 --- 45 | 50 --- 50 | ||||
 ......................... | 355 | 264 | 226 | 196 | 170 | 145 | ||||
zРПМ см ........................... | 7 | 5,5 | 4,5 | 3,5 | 2,5 | 1,0 | ||||
 ......................... | 45 --- 55 | 40 --- 60 | 35 --- 65 | 30 --- 70 | 25 --- 75 | |||||
 ......................... | 120 | 98,5 | 75,0 | 55,0 | 39,0 | |||||
zРПМ см ........................... | 0 | -2,0 | -4,0 | -5,5 | -7,0 | |||||
По данным табл. 23.1 строят кривую
и плавно соединяют с кривой
для данного микроландшафта. При этом следует иметь в виду, что чем больше развит микрорельеф микроландшафта, тем при более высоких уровнях относительно РПМ начинается полуповерхностный сток, и наоборот. Так, для мохово-травяных микроландшафтов полуповерхностный сток начинается приблизительно на нижней границе ГФМ, поэтому место соединения двух кривых должно располагаться близко к значению 100% на оси W(x) интегральной кривой обеспеченности микрорельефа (рис. 23.4 а); для лесных и облесенных микроландшафтов с развитым микрорельефом, где превышение повышенных элементов над пониженными более 40 см, полуповерхностный сток начинается примерно на средней высоте понижений микрорельефа, что соответствует значению 75% на оси W(x), в пределах этой высоты и следует соединять кривые послойных коэффициентов фильтрации и послойных коэффициентов полуповерхностного стока (см. рис. 23.4 б).
и плавно соединяют с кривой для данного микроландшафта. При этом следует иметь в виду, что чем больше развит микрорельеф микроландшафта, тем при более высоких уровнях относительно РПМ начинается полуповерхностный сток, и наоборот. Так, для мохово-травяных микроландшафтов полуповерхностный сток начинается приблизительно на нижней границе ГФМ, поэтому место соединения двух кривых должно располагаться близко к значению 100% на оси W(x) интегральной кривой обеспеченности микрорельефа (рис. 23.4 а); для лесных и облесенных микроландшафтов с развитым микрорельефом, где превышение повышенных элементов над пониженными более 40 см, полуповерхностный сток начинается примерно на средней высоте понижений микрорельефа, что соответствует значению 75% на оси W(x), в пределах этой высоты и следует соединять кривые послойных коэффициентов фильтрации и послойных коэффициентов полуповерхностного стока (см. рис. 23.4 б).
(1).
(2) и W(x) (3) для мохово-травяных (а)и лесных и облесенных (б) микроландшафтов.
23.3. Определение коэффициентов фильтрации в торфяной залежи
методом восстановления уровня воды в скважине
Этот метод заключается в однократном отливе (откачке) воды из свежепробуренной скважины и последующем измерении уровня через определенные промежутки времени. Значение коэффициента фильтрации определяют по скорости подъема уровня воды в скважине. Коэффициент фильтрации, определенный методом восстановления уровня, является средним для фильтрующего слоя H, т.е. слоя, расположенного между начальным (до откачки) уровнем воды и дном скважины. Для получения коэффициентов фильтрации в разных фильтрующих слоях залежи наблюдения ведут в нескольких скважинах разной глубины. На естественных болотах этот метод можно применять только при значениях уровня болотных вод ниже 20 см от РПМ.
23.3.1. Оборудование пунктов наблюдений и производство опытов. Участки для производства наблюдений за водопроницаемостью торфяной залежи выбирают заранее во всех микроландшафтах болотного массива. На выбранном участке устанавливают вешку с его номером.
Если в изучаемом микроландшафте наблюдения за уровнем болотных вод не ведут, то для привязки результатов опыта к РПМ оборудуют временную водомерную скважину и проводят таксацию микрорельефа (см. гл. 5) для определения РПМ.
Опыт начинают с оборудования скважин. До бурения скважины вблизи нее укладывают решетчатые мостки, предохраняющие растительный покров от вытаптывания и уменьшающие давление на торфяную залежь во время проведения опыта.
В каждом микроландшафте бурят несколько скважин одинакового диаметра и разной глубины на расстоянии не менее 5 м одна от другой. В грядово-мочажинных микроландшафтах закладывают скважины на грядах и в мочажинах, причем в последних опыты проводят лишь при уровнях болотных вод, залегающих ниже поверхности мочажины на 20 - 30 см. При более высоких уровнях быстрое заполнение скважины водой не позволяет определить коэффициент фильтрации с необходимой точностью.
Скважины бурят буром Розанова (рис. 23.5) или тарелочным буром диаметром 150 мм.
Глубина наиболее мелкой скважины должна на 40 - 45 см превышать глубину залегания уровня болотных вод на выбранном участке при ее заложении. Каждая следующая скважина должна быть глубже предыдущей на 20 см при мощности торфяной залежи до 1,5 м и на 30 см при мощности залежи свыше 1,5 м.
Пробурив скважину, ее надо прочистить черпаком или насосом, так как бур не всегда выбирает весь торф из скважины. По бокам скважины (рис. 23.6) на расстоянии 0,5 - 1,0 м от нее забивают две небольшие свайки, на которые укладывают горизонтальную рейку 1, являющуюся нулем наблюдений скважины.
залежи методом восстановления уровня воды в скважине.
1 - рейка нуля отсчета, 2 - рейка на поплавке, 3 - поплавок.
После того как скважина подготовлена, выжидают некоторое время, пока уровень воды в ней перестанет изменяться и установится на глубине, соответствующей уровню воды в болоте на выбранном участке микроландшафта. <1> Затем проводят опыт в следующем порядке:
--------------------------------
<1> Время восстановления уровня зависит от водопроницаемости торфа. Для осушенных торфяников оно может составлять несколько часов и даже 1 - 2 сут.
1) измеряют уровень болотных вод по водомерной скважине, и данные наблюдений записывают в книжку КГ-39;
2) для привязки нуля наблюдений к РПМ измеряют расстояние Hp от нуля наблюдений скважины до уровня воды в ней;
3) для привязки поверхности болота к РПМ измеряют расстояние hi от нуля наблюдений скважины до поверхности болота у скважины;
4) опускают в скважину рейку 2, укрепленную на поплавке 3, и, когда уровень установится, по ней делают начальный отсчет, который записывают в книжку КГ-39 с указанием "до откачки";
5) измеряют глубину воды в скважине H;
6) полученные значения Hp, hi, H и радиуса скважины r записывают в соответствующие графы книжки КГ-39 (прил. 51);
7) откачивают воду из скважины ручным насосом. При отсутствии насоса или при его поломке можно откачивать воду черпаком, но тогда убирают обе рейки (горизонтальную и с поплавком), воду откачивают по возможности быстрее и после этого сразу опускают в скважину поплавковую рейку, а на свайки кладут горизонтальную рейку.
При откачке воды из скважин следует снижать ее первоначальный уровень лишь на 30 - 50 см независимо от глубины самих скважин;
8) закончив откачку, делают отсчеты уровня воды в скважине по поплавкой рейке, данные записывают в книжку КГ-39. Первый отсчет делают непосредственно после откачки, в графу "Время от начала опыта" записывают 0'00". Последующие отсчеты делают через определенные промежутки времени, фиксируемые по секундомеру.
и другой порядок работы: отсчеты уровня воды делают не через определенные промежутки времени, а в моменты, соответствующие его определенному подъему (например, на 5 см), при этом время регистрируют по секундомеру.Во всех случаях в графу "Время от начала опыта" книжки КГ-39 записывают суммарное количество секунд, прошедших с момента окончания откачки (от первого до данного отсчета).
Частота отсчетов зависит от скорости восстановления уровня воды в скважине, но до того, как уровень поднимется близко к его первоначальному положению, должно быть сделано не менее четырех-пяти отсчетов.
Полного восстановления уровня воды в скважине ждать не надо, так как в конце этого процесса при сильно замедленном росте уровня погрешность в его отсчете всего на 0,1 - 0,2 мм влечет за собой значительную погрешность в определении времени. Поэтому опыт прекращают, когда уровень еще не дошел до начального на 4 - 5 см.
В книжке КГ-39 в графе "Описание участка" характеризуют растительность и микрорельеф (превышение кочек над западинами, процент площади, занятой кочками и западинами), микроландшафт, а в графе "Примечание" приводят дополнительные данные о самой скважине (положение скважины относительно элементов микрорельефа, преобладающая растительность у скважины, характер торфяной залежи и т.д.).
23.3.2. Обработка результатов опытов. Формула Г.Д. Эркина, по которой рекомендуется вычислять коэффициент фильтрации торфяной залежи, имеет вид
,где K - коэффициент фильтрации, см/с;
r - радиус скважины, см;
d - диаметр скважины, см;
H, y0, y - расстояния от начального уровня воды в скважине соответственно до ее дна, до конечного уровня откачки и до переменного уровня в период его восстановления, см (см. рис. 23.6);
t - промежуток времени от начала опыта до момента измерения восстанавливающегося уровня (y) в скважине, с.
Для определения среднего значения коэффициента фильтрации применяют графоаналитический метод (см. пример).
По всем отсчетам t и y вычисляют lg(y0/y) (табл. 23.2) и строят график связи lg(y0/y) = f(t) (рис. 23.7).
Таблица 23.2
Время от начала опыта t с | Отсчет уровня воды по рейке с поплавком, см | y см | y0/y | lg(y0/y) |
До откачки | 42 | |||
0 | 84 | 42 | 1,0 | 0 |
30 | 70 | 28 | 1,5 | 0,1761 |
60 | 63 | 21 | 2,0 | 0,3010 |
90 | 57 | 15 | 2,8 | 0,4472 |
120 | 52 | 10 | 4,2 | 0,6232 |
150 | 48 | 6 | 8,0 | 0,8451 |
180 | 46 | 4 | 10,5 | 1,0212 |
По нанесенным на график точкам проводят прямую, затем устанавливают угловой коэффициент линии связи
, который в дальнейшем используют в формуле для расчета среднего коэффициента фильтрации в фильтрующем слое H (по формуле Эркина).
, который в дальнейшем используют в формуле для расчета среднего коэффициента фильтрации в фильтрующем слое H (по формуле Эркина).Пример. Вычисление среднего коэффициента фильтрации в торфяной залежи методом восстановления уровня воды в скважине 16.07.84 г.
Известны z = -27 см, r = 5 см; Hp = 37 см; hi = 7 см; H = 79 см, y0 = 84 - 42 = 42 см;
(см. рис. 23.7).
(см. рис. 23.7).K = [(3,5·52)/(79 + 10)] 0,00556 = 0,00546 см/с.
Верхняя граница фильтрующего слоя (начальный уровень) лежит на расстоянии 27 см от РПМ, нижняя - на расстоянии (27 + 79) см от РПМ. Полученный коэффициент фильтрации относится к середине фильтрующего слоя, т.е. K = - (27 + 79/2) см = -66,5 см от РПМ.
Результаты опытов сводят в таблицу по форме прил. 52. Отнеся каждый коэффициент фильтрации к середине фильтрующего слоя и привязав его к РПМ, можно получить зависимость Kср = f(z) (прил. 53).
По этой зависимости подсчитывают послойные коэффициенты фильтрации
.Расчеты сводят в таблицу по форме прил. 54. Точность этого метода мала, но в связи с тем, что коэффициенты фильтрации в глубоких слоях торфяной залежи меняются в небольших пределах, результаты данных по фильтрации в торфяной залежи, полученные на больших монолитах и методом восстановления уровня воды в скважине, сравнимы. Это позволяет продолжить вниз кривую послойных коэффициентов фильтрации, полученную при фильтрации крупных монолитов в фильтрационном лотке (прил. 55), а также определить значения коэффициентов фильтрации в осушенных болотах при уровне воды 1,0 - 1,5 м от поверхности болота.
Результаты полевых работ по определению коэффициентов фильтрации в торфяной залежи приведены в таблице "Средние послойные коэффициенты фильтрации торфяной залежи для микроландшафта" (прил. 56). Значения Kz для этой таблицы снимают с осредненных зависимостей
, построенных в укрупненном масштабе (прил. 50 и 55).
, построенных в укрупненном масштабе (прил. 50 и 55).ВОДНО-ФИЗИЧЕСКИХ СВОЙСТВ ТОРФЯНОЙ ЗАЛЕЖИ
И РАЗДЕЛЯЮЩЕГО СЛОЯ БОЛОТ
24.1. Общие положения
Монолиты и образцы торфяной залежи отбирают на специально выделенных для этого площадках. На естественных болотах их размещают во всех основных типах болотных микроландшафтов, входящих в изучаемый болотный массив или систему массивов. На мелиорируемых болотах площадки отбора размещают на характерных по строению и водному режиму залежах, а также на участках воднобалансовых исследований.
Площадки на естественных болотах надо размещать на достаточном удалении от границ микроландшафта. Они должны иметь типичное для него строение ГФМ и сочетание растительных ассоциаций.
На мелиорируемых болотах площадки отбора монолитов размещают в центре участков, характеризующихся определенным видом хозяйственного освоения, однородностью стратиграфии торфяной залежи до глубины 0,8 - 1,0 м, одинаковыми условиями водного питания, дренирования и водообмена торфяной залежи с подстилающими водовмещающими породами. При комплексном строении воднобалансового участка и его торфяной залежи на нем выделяют несколько площадок.
При отборе монолитов в микроландшафтах (или на угодьях), имеющих водомерную скважину, находят поправки
к РПМ и исправляют кривую W(x) на день отбора монолитов (см. гл. 6). При отсутствии наблюдений за уровнем на площадке устанавливают водомерную скважину, проводят таксацию поверхности болота и определяют РПМф.
к РПМ и исправляют кривую W(x) на день отбора монолитов (см. гл. 6). При отсутствии наблюдений за уровнем на площадке устанавливают водомерную скважину, проводят таксацию поверхности болота и определяют РПМф.Из-за большой изменчивости свойств торфяных залежей по площади для определения средних значений изучаемой характеристики необходимо испытывать несколько монолитов (образцов), отобранных в разных местах площадки.
При выборе мест отбора монолитов (образцов) торфа на естественных болотах учитывают растительность и микрорельеф микроучастков поверхности болота и их связь с определяющими факторами. Пространственная изменчивость водно-физических свойств торфа в деятельном слое залежи связана в основном с развитием микрорельефа и распределением растительных ассоциаций на его различных элементах. Поэтому монолиты и образцы торфа на неосушенных болотах отбирают с учетом статистического распределения элементов микрорельефа по высоте относительно РПМ. Выполняемая при этом строгая привязка мест отбора монолитов (образцов) к элементам микрорельефа и к РПМ позволяет определить процент площади микроландшафта, характеризуемой соответствующими монолитами.
На осушенных и освоенных болотах, где ГФМ выражен слабо, монолиты (образцы) отбирают на площадках по одной линии через равные расстояния.
Размеры и форма монолитов (образцов) зависят от характера их использования. С учетом конструкций приборов, используемых при испытании монолитов и образцов торфа, разработаны струги (пробоотборники) - устройства, которыми их вырезают из торфа.
Для исследования фильтрационных свойств деятельного слоя залежи отбирают монолиты прямоугольной формы (70 x 50 x 40 см), а для изучения водоотдачи, влагоемкости и плотности сухого торфа - формы цилиндра площадью поперечного сечения 500 см2 и высотой до 100 см.
Образцы торфа из отдельных слоев залежи отбирают пробоотборником цилиндрической формы. Площадь их сечения 10 - 50 см2, высота 5 - 10 см.
Число монолитов, отбираемых на болотах с естественным микрорельефом в любом микроландшафте, определяют по приведенным в табл. 24.1 градациям статистической характеристики S ГФМ (см. гл. 5).
Значение S можно определить по значению Aк (см. табл. 5.1).
На осушенных и освоенных болотах изменчивость водно-физических свойств торфа по площади выражена слабее, чем на естественных. Однако для получения средних устойчивых по площади характеристик торфяной залежи, указанных в табл. 24.1, необходимо и на этих болотах отбирать не менее пяти-шести монолитов, а при наличии минерального грунта в пахотном горизонте - семь-восемь монолитов или отбирать столько же образцов из стенок шурфов.
Таблица 24.1
микрорельефом (числитель - некомплексные микроландшафты,
знаменатель - комплексные грядово-мочажинные)
Определяемые характеристики | S см | ||
4 - 7 | 8 - 11 | 12 - 15 | |
Кривые связи коэффициентов фильтрации Kz = f(z) и водоотдачи  с глубиной уровня болотных вод | 6 --- 8 | 7 --- 9 | 8 --- 10 |
Кривые изменения плотности сухого очеса и торфа по глубине деятельного слоя  | 5 --- 7 | 6 --- 8 | 7 --- 9 |
Кривые капиллярной влагоемкости торфа  | 4 --- 6 | 5 --- 7 | 5 --- 7 |
торфяной залежи относительно РПМ или РПБ
На болотах с естественным микрорельефом определяют высоту мест отбора монолитов торфяной залежи относительно РПМ и удельный вес площадей микроучастков, характеризуемых соответствующими монолитами относительно всей площади микроландшафта по интегральной кривой распределения высот микрорельефа W(x) в соответствии со схемой, приведенной на рис. 11.3. При этом надо учитывать, что частные экспериментальные кривые Kz = f(z),
,
или
, получаемые в результате испытаний монолитов или отобранных из них образцов, должны охватывать весь диапазон изменения высот микрорельефа в данном болотном микроландшафте. Поэтому амплитуду изменения высот ГФМ Aк делят на число монолитов n для данного вида работ (см. табл. 24.1) и находят значение превышения между монолитами.
, или , получаемые в результате испытаний монолитов или отобранных из них образцов, должны охватывать весь диапазон изменения высот микрорельефа в данном болотном микроландшафте. Поэтому амплитуду изменения высот ГФМ Aк делят на число монолитов n для данного вида работ (см. табл. 24.1) и находят значение превышения между монолитами.Затем на оси ординат кривой распределения высот микрорельефа (см. рис. 11.3) с учетом этого превышения размещают значения высоты мест отбора монолитов, начиная с верхнего, расположенного в Aк/n см от верхней границы ГФМ. Превышения поверхности монолитов
относительно РПФф определяют по этой же оси данного графика.
относительно РПФф определяют по этой же оси данного графика.Непосредственно по полученным значениям
нельзя отыскать место отбора монолита на болоте. Для этого необходимо определить превышения поверхности мест отбора монолитов Hм над уровнем болотных вод, используя формулу
нельзя отыскать место отбора монолита на болоте. Для этого необходимо определить превышения поверхности мест отбора монолитов Hм над уровнем болотных вод, используя формулу
,где
- уровень болотных вод от РПМф в день отбора монолитов.
- уровень болотных вод от РПМф в день отбора монолитов.Далее на болоте выбирают такие элементы микрорельефа, для которых глубина уровня воды относительно их поверхности была бы равна или достаточно близка к полученным значениям Hм. Для этого рядом с визуально выбранными кочками и западинами бурят скважины или роют узкие шурфы, по которым после восстановления в них уровня измеряют линейкой расстояние от поверхности кочки или западины до уровня воды. Данный элемент микрорельефа считают в первом приближении пригодным для отбора монолита, если разность между вычисленным и измеренным значениями Hм меньше 1/4 разности превышений
соседних по высотному положению монолитов.
соседних по высотному положению монолитов.Окончательное суждение о пригодности рассматриваемого элемента микрорельефа для отбора монолита может быть получено только после точного определения среднего расстояния от поверхности монолита (в пределах его контура) до уровня болотных вод
. Последнее вычисляют как среднее арифметическое из ряда превышений поверхности монолита над уровнем болотных вод, полученных так, как это делают при съемке профиля микрорельефа по методу линейной таксации (см. гл. 5). При этом, если поверхность монолита меньше площади, занимаемой одним элементом микрорельефа, например кочкой или западиной, делают 10 - 12 промеров hi через 5 см по трем параллельным линиям. Если же размеры монолита велики (монолиты для определения коэффициентов фильтрации), то делают 60 - 100 промеров hi через 5 см по пяти-шести линиям. Такое количество промеров обеспечивает требуемую точность привязки поверхности монолитов и полученных по ним частных экспериментальных кривых к РПМ, а также увязки средних кривых
и
с уровнями болотных вод.
. Последнее вычисляют как среднее арифметическое из ряда превышений поверхности монолита над уровнем болотных вод, полученных так, как это делают при съемке профиля микрорельефа по методу линейной таксации (см. гл. 5). При этом, если поверхность монолита меньше площади, занимаемой одним элементом микрорельефа, например кочкой или западиной, делают 10 - 12 промеров hi через 5 см по трем параллельным линиям. Если же размеры монолита велики (монолиты для определения коэффициентов фильтрации), то делают 60 - 100 промеров hi через 5 см по пяти-шести линиям. Такое количество промеров обеспечивает требуемую точность привязки поверхности монолитов и полученных по ним частных экспериментальных кривых к РПМ, а также увязки средних кривых и с уровнями болотных вод.По данным линейной таксации микрорельефа поверхности монолита подсчитывают среднее значение промеров hср; среднее превышение поверхности монолита над уровнем болотных вод
, где H - высота выноса над уровнем воды линии отсчета промеров hi в сантиметрах; фактическое превышение поверхности монолита над РПМ
, где H - высота выноса над уровнем воды линии отсчета промеров hi в сантиметрах; фактическое превышение поверхности монолита над РПМ
.Пример. Определение высотного положения мест отбора монолитов торфяной залежи и привязка их поверхности к РПМ в сфагново-кустарничковом облесенном сосной микроландшафте.
Дата привязки к РПМ 17.08.86 г., глубина уровня болотных вод по водомерной скв. 104
. Результаты определения высотного положения мест отбора монолитов приведены в таблице.
. Результаты определения высотного положения мест отбора монолитов приведены в таблице.N монолита |  |  |  |  |
1 | 12,0 | 53,0 | 54,5 | 13,5 |
2 | 3,0 | 44,0 | 44,5 | 3,5 |
3 | 0,0 | 41,0 | 41,0 | 0,0 |
4 | -3,0 | 38,0 | 38,5 | -2,5 |
5 | -8,0 | 33,0 | 33,5 | -7,5 |
Контуры монолитов, намеченных для отбора, обязательно закрепляют колышками и вешками, на которых записывают номер монолита.
Монолиты, предназначенные для исследования фильтрационных свойств деятельного слоя, ориентируют продольной осью по направлению линий стекания болотных вод.
Если монолиты или образцы торфа необходимо взять из мерзлой торфяной залежи, то выбор мест отбора монолитов и привязку их к РПМф делают летом при наличии уровня болотных вод на буграх и полигонах.
На каждый монолит при выборе места его отбора и привязке к РПМ составляют паспорт по форме, приведенной в прил. 57.
На мелиорируемых болотах с переработанным верхним слоем залежи и выровненной поверхностью, где ГФМ выражен слабо, места отбора монолитов или образцов торфа размещают в центральной части контура однородной территории на достаточном удалении от осушительных канав, так, чтобы половина их находилась на повышениях, а остальные - на понижениях микрорельефа. Одновременно на этом же участке делают съемку профиля x(l) ГФМ по методу линейной таксации (см. гл. 5), по которому определяют средние значения превышений над РПБ повышений и понижений микрорельефа, используемые в дальнейшем при расчетах осредненных по территории значений характеристик изучаемых свойств деятельного слоя торфяной залежи.
В данном случае на все отобранные монолиты на участке составляют один паспорт, в котором дополнительно к общим сведениям о местах отбора монолитов приводят средние значения превышений кочек и западин относительно РПБ, вычисленные по данным линейной таксации.
24.3. Отбор монолитов торфяной залежи
При отборе монолитов из деятельного слоя торфяной залежи необходимо сохранять естественную структуру мохового очеса (торфа) и обеспечивать необходимые для постановки опыта размеры и форму монолита.
Монолиты для исследования фильтрационных свойств на полевом переносном лотке отбирают из талой торфяной залежи непосредственно в фильтрационный лоток. Для этого фильтрационный отсек по линии соединения с верхним отсеком снабжен специальным устройством, состоящим из двух ленточных пил (подвижной и неподвижной), позволяющих выпиливать из торфяной залежи монолит строго по размерам и форме этого отсека лотка.
Монолит отбирают в лоток в следующем порядке. Рядом с обозначенным колышками местом отбора монолита роют шурф 2 длиной 130, шириной 50 и глубиной 65 см, как показано на рис. 24.1. На дно шурфа вдоль боковых стенок кладут две доски 3, а на них к передней стенке - деревянный каток 4, к задней стенке шурфа ставят доску 1. Затем вдоль боковых линий намеченного контура монолита укладывают две доски 5 для передвижения человека во время выпиливания монолита. Перед началом отбора верхний отсек лотка отделяют, в специальный паз на торцевой стороне фильтрационного отсека вставляют и укрепляют подвижную ленточную пилу 8, в скобы на задней стенке лотка вставляют деревянный брус 7. Лоток опускают в шурф на доски и каток пилящим устройством в сторону намечаемого для отбора монолита и устанавливают распорное устройство (домкрат) 6 для подачи лотка вперед при отборе монолита. Домкрат должен упираться одним концом в центр бруса 7, а другим - в доску 1 и находиться на продолжении оси лотка.
в фильтрационный отсек лотка.
Монолит выпиливают два человека: один двигает за ручки подвижную пилу 8, второй, вращая домкрат, подает лоток вперед и следит за тем, чтобы лоток двигался без перекосов как в горизонтальной, так и в вертикальной плоскостях. Монолит выпиливают до тех пор, пока он не заполнит весь предназначенный для него отсек лотка. Монолит отделяют от торфяной залежи по переднему краю лотка длинным ножом. После отделения от залежи лоток с монолитом (массой 50 - 70 кг) вынимают из шурфа и устанавливают на поверхности болота, подвижную пилу отсоединяют, а верхний отсек устанавливают на свое место. В таком виде лоток с монолитом ставят на станину лотка для окончательной сборки его оборудования и ведения опыта.
Монолиты для исследования водоотдачи, капиллярной влагоемкости, плотности сухого мохового очеса и торфа отбирают из деятельного слоя залежи специальным стругом, устройство которого схематично показано на рис. 24.2. Режущей частью струга является острозаточенная круговая фреза, которая при вращении струга врезается в торфяную залежь и обеспечивает отбор монолита без какого-либо существенного нарушения его структуры.
При заглублении струга необходимо следить за тем, чтобы монолит не скручивался. При появлении скручивания струг забить до нужной глубины ударами по его верхнему краю через деревянную прокладку.
После заглубления струга около него роют шурф. Монолит подрезают снизу лопатой со стороны шурфа и, вращая его, окончательно отделяют от залежи.
Из шурфа монолит извлекают с помощью двух досок длиной 2 м и веревки. Для этого наклоняют струг в сторону шурфа, крепят веревку на нижней части струга, кладут одну из досок наклонно в шурф и подпирают второй доской нижний край монолита. Вытаскивают струг с монолитом из шурфа по наклонной доске, взявшись за ручки струга и концы веревки. Одновременно действуют второй доской как вагой, чтобы монолит не вышел из струга. Нижний край монолита, выступающий из струга, обрезают ровно ножом, после чего измеряют высоту монолита. Дату отбора монолита и его высоту записывают в паспорт монолита.
Из струга монолит перекладывают в контейнер таких же размеров, как и струг. При перекладывании контейнер и струг с монолитом вплотную друг к другу укладывают на доску и прочно привязывают к ней веревкой, затем доску медленно опускают в шурф, придавая ей вертикальное положение. Легко встряхивая монолит, постепенно его перемещают из струга в контейнер. После этого монолит заливают водой до полного насыщения для предохранения его от усадки и нарушения структуры при транспортировке в лабораторию.
Аналогично отбирают монолиты торфяной залежи и для зарядки испарителей. При этом используют струг, диаметр и высота которого соответствуют диаметру и высоте испарительного бака.
Монолиты торфяной залежи в зоне многолетней мерзлоты отбирают в конце летнего периода при максимальной глубине оттаивания почвогрунтов. После заглубления струга в талый слой залежи вокруг него роют шурф до мерзлоты. Затем пешней-топором вокруг струга осторожно обрубают мерзлый торф и струг постепенно заглубляют в мерзлый слой. При достижении нужной глубины (когда поверхность монолита достигнет верхнего края струга) монолит поддалбливают пешней снизу с одной из сторон и отламывают от залежи при его наклоне.
Монолиты, отобранные из рыхлой торфяной залежи неосушенных моховых болот для определения капиллярной влагоемкости и плотности сухого вещества мохового очеса и слаборазложенного торфа, перед отправкой в лабораторию замораживают в два приема. Поверхность монолита в контейнере покрывают слегка заклиниваемым деревянным кругом. Затем контейнер кладут на бок, чтобы из него могла стечь лишняя вода, при этом деревянный круг будет препятствовать разрушению самого монолита. В таком положении контейнер с монолитом оставляют для промораживания естественным холодом. После того как монолит промерзнет на глубину 5 - 7 см, его извлекают из контейнера, обливая стены и дно контейнера горячей водой. Окончательно промораживают монолит на воздухе при отрицательных значениях температуры воздуха.
Чтобы не повредить рыхлую очесную часть монолита, его укладывают в деревянный ящик подходящего размера и в нем перевозят в лабораторию.
Монолиты по приведенной выше схеме наиболее удобно отбирать в начале периода устойчивого похолодания, когда поверхностный слой мохового очеса уже замерз, но еще легко прорезается стругом.
24.4. Отбор образцов мохового очеса и слаборазложенного
торфа из деятельного слоя неосушенных болот
Отбор образцов с ненарушенной структурой из талого деятельного слоя моховых болот затруднен из-за рыхлого сложения растительных остатков. В этом случае образцы отбирают из мерзлых монолитов, ранее отобранных из талой торфяной залежи и впоследствии замороженных или отобранных из мерзлого слоя болота.
Образцы, предназначенные для определения капиллярной влагоемкости и плотности сухого торфа, должны иметь правильную цилиндрическую форму, обеспечивающую точное определение их объема. Поэтому их отбирают из монолитов специальным металлическим цилиндром с остро заточенным нижним краем. Такие цилиндры вместе с верхней и нижней крышками входят в комплект аппарата для исследования капиллярной влагоемкости торфа (гл. 27), или вместо них применяют специальные режущие цилиндры (рис. 24.3 б).
торфа для определения коэффициента фильтрации (а)
и капиллярной влагоемкости и плотности сухого торфа (б).
1, 4, 5 - режущие цилиндры, 2 - стакан для образца,
3 - отверстие.
Все цилиндры из одного комплекта должны иметь одинаковый диаметр и высоту. Это проверяют путем многократных измерений диаметра и высоты каждого цилиндра штангенциркулем. Расхождения в средних значениях указанных размеров отдельных цилиндров не должны превышать 0,1 мм. Номера крышек должны соответствовать номерам цилиндров.
Мерзлый монолит торфяной залежи распиливают на слои толщиной 6 см. Из каждого слоя торфа (очеса) выпиливают для определения капиллярной влагоемкости два, а для определения плотности три образца прямоугольной формы. Затем, сделав на верхней грани образца очеса или торфа метку круга цилиндра, углы образца обрезают ножом, приближая его форму к цилиндру (диаметр образца должен на 2 - 4 мм превышать внутренний диаметр цилиндра). Подготовленный таким способом образец торфа (очеса) ставят на нижнюю полку пресса и в него плавно вдавливают цилиндр, который все время должен быть в строго вертикальном положении. Если перекос оказался значительным, то берут новый образец из того же слоя торфяной залежи. Остро заточенным краем цилиндра срезают с вертикальных стенок образца линий слой торфа, и образец входит в цилиндр. При заглублении цилиндра в образец на 4/5 высоты цилиндра оставшиеся части образца обрезают ножом так, чтобы его диаметр оказался больше диаметра цилиндра всего лишь на 1 - 2 мм. Это должно предохранить нижнюю кромку образца от скалывания при окончательном заглублении цилиндра. Снизу и сверху образец обрезают ножом вровень с краями цилиндра.
Вдавливать цилиндр прессом в образец торфяной залежи удобнее в теплом помещении, когда он еще не оттаял, но прочность мерзлого торфа уже значительно снизилась. Все другие работы до прессования производят при отрицательных значениях температуры воздуха.
Взятый образец торфяной залежи извлекают из цилиндра на 4/5 высоты и устанавливают правильность его формы. Стенки образца должны быть строго прямолинейны, без какого-либо искривления и смятия или другого нарушения естественной структуры торфа (очеса). Образец, удовлетворяющий эти требования, закрывают в контейнере крышками и хранят при отрицательной температуре (в снегу, леднике или в морозильной камере бытового холодильника) до начала опыта или сушки образцов. Чтобы избежать примораживания торцевых поверхностей образца торфа к крышкам контейнера, под них кладут прокладки из кальки, вырезанные по диаметру образца.
Во время отбора образцов торфа (очеса) составляют ведомость по форме, приведенной в прил. 58.
24.5. Отбор образцов торфяной залежи
на мелиорированных болотах
На мелиорированных болотах образцы для лабораторных исследований водно-физических свойств торфяной залежи отбирают из стенок шурфов специальными пробоотборниками (см. рис. 24.3), обеспечивающими сохранение естественной структуры торфа в образце. Шурф на участке располагают относительно элементов микрорельефа так, чтобы на двух-трех его стенках был выражен профиль сечения ГФМ. Образцы отбирают из стенок шурфа по вертикалям, проходящим через кочки и западины. При этом глубины на этих вертикалях отсчитывают соответственно от поверхности кочек и западин.
Чтобы влажность образцов не отличалась от влажности торфяной залежи, их отбирают из свежезачищенных стенок только что открытого шурфа.
Образцы отбирают пробоотборниками непосредственно в обойму фильтрационного прибора или в специальный цилиндр-контейнер.
Для отбора образца на исследование горизонтальной фильтрации пробоотборник (см. рис. 24.3) с обоймой приставляют к средней части заданного слоя торфа и двумя-тремя ударами массивного молотка забивают в стенку шурфа до глубины, при которой образец будет выступать за заднюю кромку обоймы примерно на 1 см. Затем пробоотборник вырезают ножом из стенки шурфа, развинчивают на составные части и извлекают из него обойму с образцом торфа. Торцевые стенки образца обрезают ножом строго по плоскостям на уровне передней и задней кромок обоймы. Образец вместе с обоймой плотно заворачивают в полиэтиленовую пленку, к торцам обоймы прикладывают крышки и прочно увязывают шпагатом. На крышке ставят номер образца. При отсутствии специальных крышек вместо них можно использовать пластины из дерева, металла или пластмассы размером 9 x 9 см.
Образцы для исследования капиллярной влагоемкости торфа и плотности его сложения отбирают с помощью пробоотборника, показанного на рис. 24.3 б. При отборе образцов в этом случае на стенке шурфа (на 3 - 4 см выше середины изучаемого горизонта) делают горизонтальную площадку, куда пробоотборник забивают в вертикальном направлении.
Объем образцов вычисляют по размерам обоймы или режущего цилиндра. Для этого штангенциркулем измеряют их диаметр и высоту в шести - восьми местах с погрешностью до 0,1 мм. По данным измерений вычисляют средние значения диаметра, высоты и объема образцов.
Все отобранные образцы торфа регистрируют в журнале по форме, приведенной в прил. 58.
24.6. Отбор образцов из разделяющего слоя болота
Образцы органо-минерального грунта из контактного (разделяющего) слоя болот отбирают пробоотборником (см. рис. 14.1) на штанге по три штуки в одном пункте. Каждый образец отбирают из новой скважины, пробуренной в радиусе 5 м.
Пробоотборник снабжен тремя сменными резцами, предназначенными для разных видов буровых работ. Резец 5 используют для проходки толщи торфяной залежи, резец 4 - для бурения скважин в залежи диаметром 14 см, резец 2 - для отбора образца грунта из разделяющего слоя в обойму диаметром 4,4 см и высотой 10 см.
В зависимости от вида выполняемой операции на штангу навинчивают поочередно разные резцы.
Резец 5 режущего действия, поэтому скважину в торфяной залежи проходят путем последовательного вдавливания резца в залежь на 0,2 - 0,5 м и извлечения с его помощью торфяного грунта.
Резец 2 так же, как и резец 5, режущего действия. Для отбора образца в него вставляют обойму и на штанге опускают в скважину до разделяющего слоя. Одним-двумя ударами деревянной бабой по верхнему концу штанги его забивают в минеральное дно болота, затем бур извлекают на поверхность, отвинчивают резец и вынимают из него обойму с образцом. Торцевые стенки образца обрезают ножом и на обойму надевают крышки. На обойме, которую насухо вытирают, ставят номер образца, а места соединения крышек с обоймой и выходные отверстия штуцеров заклеивают пластилином. В такой упаковке образец сохраняют до испытаний его на фильтрационной установке.
Объем образца вычисляют по размерам обоймы.
Все отобранные образцы регистрируют в журнале по форме, приведенной в прил. 58.
Лабораторные исследования водно-физических свойств
торфяной залежи
Лабораторные исследования водно-физических свойств торфяной залежи и слоя ее контакта с минеральным ложем (разделяющего слоя) проводят для определения расчетных (осредненных для однородной территории или слоя) значений характеристик взаимодействия воды с пористым материалом указанных грунтов при их насыщении, сбросе избытка воды и ее движении, а также количественной оценки изменения этих характеристик во времени при освоении болот.
Экспериментальные значения водно-физических характеристик торфяной залежи и разделяющего слоя используют в расчетах полуповерхностного, фильтрационного и подземного стока, водоотдачи в слое колебаний уровня, водообмена болота с подстилающими водовмещающими породами, аккумулятивной емкости и интенсивности процессов водообмена в зоне аэрации торфяной залежи, а также в балансовых расчетах, связанных с гидрологическим обоснованием проектов осушения и хозяйственного освоения болот.
При лабораторных исследованиях определяют следующие характеристики водных свойств торфа и сфагнового очеса в деятельном слое залежи: водопроницаемость (гл. 29), водоотдачу (гл. 26), влагоемкость торфа (очеса) при различных отрицательных значениях гидростатического давления и при полном насыщении (гл. 27), влажность устойчивого завядания растений на торфяных почвах (гл. 15), а также водопроницаемость разделяющего слоя болот (гл. 29).
Кроме водных свойств определяют физические характеристики торфа: плотность сухого торфа (гл. 28) и его твердой фазы (гл. 28) и содержание золы (гл. 28).
Лабораторные опыты проводят на монолитах, образцах торфа (очеса) и грунта, имеющих ненарушенную структуру.
Расчетные значения экспериментальных характеристик для однородной территории (ключевого участка осушенного болота, микроландшафта) или слоя торфяной залежи устанавливают с учетом заданной точности определения их средних значений и пространственной изменчивости свойств торфа (грунта), поэтому опыты проводят повторно на нескольких монолитах или образцах. Необходимое количество повторных монолитов и образцов для средних условий пространственной изменчивости указано в гл. 24.
Монолиты и образцы торфа (грунта), доставляемые в лабораторию, должны быть снабжены паспортами и ведомостями отбора проб установленной формы (прил. 57, 58), содержащими сведения о месте отбора и привязке их к расчетной поверхности болота.
Указанные лабораторные исследования выполняют на всех болотных станциях. Для этого станция должна иметь соответствующее помещение, состоящее из двух-трех комнат общей площадью 30 - 33 м2, имеющее подводку электроэнергии, воды и вывод в канализацию. Основные требования к оборудованию лабораторного помещения и перечень необходимых для ведения опытов установок и приборов приведены в прил. 59.
МЕТОДОМ ДРЕНИРОВАНИЯ КОЛОНН ТОРФА
26.1. Общие положения
Под водоотдачей понимают способность водонасыщенной торфяной залежи отдавать воду при понижении уровня болотных вод. Количественной характеристикой ее является коэффициент водоотдачи, определяющий слой воды в сантиметрах, который может отдать торфяная залежь при понижении уровня на 1 см.
Лабораторные исследования водоотдачи ведут для получения средних для генетически однородных (ключевых) участков болот кривых связи коэффициента водоотдачи с глубиной уровня болотных вод
. Средние значения коэффициента водоотдачи
для построения указанной связи рассчитывают по семейству частных экспериментальных кривых
, получаемых при испытании нескольких колонн (монолитов) торфяной залежи, и данным о строении ГФМ.
. Средние значения коэффициента водоотдачи для построения указанной связи рассчитывают по семейству частных экспериментальных кривых , получаемых при испытании нескольких колонн (монолитов) торфяной залежи, и данным о строении ГФМ.26.2. Устройство установки для определения
водоотдачи торфяной залежи
Коэффициенты водоотдачи при разных уровнях дренирования колонн (монолитов) торфа, т.е. частных кривых связи
, определяют на установке, показанной на рис. 26.1.
, определяют на установке, показанной на рис. 26.1.
методом дренирования колонн торфа.
В лабораторных условиях несколько независимых между собой установок скомпоновано на одном общем стенде. Каждая установка состоит из следующих основных частей (см. рис. 26.1): контейнеров для монолита торфа 10 площадью поперечного сечения 500 и 700 см2 и высотой 80 и 100 см, водослива-тройника 11, устройства для измерения и регулирования глубины уровня дренирования 9, измерительного сосуда 12 для определения объема водоотдачи и высотной марки 7 на поверхности монолита для измерения осадки поверхности монолита торфа.
Стенд 1 представляет собой платформу для расположения на ней восьми контейнеров, и имеет кронштейны 8 для закрепления восьми устройств, регулирующих глубину уровня дренирования
Контейнер горизонтально разделен сеткой 4 на две камеры: верхнюю 6 и нижнюю 2. В верхней находится монолит торфа и дренирующая трубка 5. Нижнюю заполняют водой. Эта камера имеет боковое отверстие, через которое внутрь нее вводят сетчатый фильтр 3, закрепленный на штуцере. При отборе монолита штуцер вместе с фильтром вывинчивают, а боковое отверстие закрывают пробкой с винтовой нарезкой.
Устройство для измерения и регулирования глубины уровня дренирования 9 состоит из тастерной (игольчатой) рейки, к нижнему концу которой хомутиком крепят стеклянный тройник-водослив 11 с внутренним диаметром 6 - 8 мм. Один из нижних концов тройника соединяют резиновым шлангом со штуцером контейнера, другой - с измерительным сосудом 12. На верхний (третий) конец тройника надевают отрезок шланга длиной 10 см.
26.3. Подготовка установки для опыта
Подготовка к опыту начинается на болоте при закладке монолита торфа в контейнер и заключается в заполнении нижней камеры контейнера и насыщении монолита болотной водой из шурфа на месте его отбора. Для этого в контейнер еще до закладки в него монолита наливают около 10 л болотной воды до уровня, превышающего сетку примерно на 10 см. В дальнейшем эту воду частично расходуют на насыщение монолита. Полностью насыщают монолит водой после его закладки в контейнер путем долива воды сверху по стенке контейнера.
Нижняя камера контейнера не должна содержать пузырьки воздуха, так как присутствие их в ней или в какой-либо другой части гидравлической системы установки снижает точность установления глубины уровня дренирования. Воздух из камеры удаляют через отверстие для штуцера, для чего контейнер сильно наклоняют на бок и отвинчивают пробку, закрывающую отверстие. Дополнительно убеждаются в отсутствии воздуха в нижней камере уже в лаборатории при замене пробки на штуцер с сетчатым фильтром. Установив контейнер на стенд, проверяют состояние насыщения монолита водой, для чего специальным щупом из проволоки диаметром 3 - 5 мм делают 10 - 12 проколов по линии контакта монолита со стенкой контейнера, слегка отжимая щуп к центру монолита. В случае выделения при этом воздуха указанную операцию повторяют с одновременным подпитыванием монолита водой через резиновую трубку, надетую на штуцер. После насыщения монолита водой верхний конец резиновой трубки соединяют со стеклянным тройником-водосливом. По центру монолита бурят скважину диаметром 1,5 см и в нее вставляют перфорированную трубку, которая нижним концом должна войти в центровое отверстие в сетке контейнера. На поверхности монолита устанавливают высотную марку (легкую металлическую пластинку с двумя шипами).
Для предотвращения потерь влаги на испарение верхнюю часть контейнера обвязывают полиэтиленовой пленкой, внутреннее отверстие трубки на верхнем конце тройника с помощью пластилина сокращают до 2 мм, а измерительный сосуд закрывают плотно крышкой или пробкой, в которой делают два отверстия: одно - для резиновой трубки, другое (диаметром 1 - 2 мм) - для выхода воздуха при наполнении сосуда водой.
Смонтировав на стенде все части установки, определяют высоту средней поверхности монолита. Для этого путем долива или отлива воды из контейнера устанавливают ее уровень на высоте, при которой половина площади поверхности монолита остается не залитой водой. Затем, поднимая или опуская тастерную рейку, по началу сброса воды через водослив фиксируют положение центра тройника-водослива на высоте средней поверхности монолита и делают начальный отсчет по рейке (nнач). Для контроля соответствующее определение выполняют также путем замера линейкой расстояний от верхнего края контейнера до уровня воды в нем и до центра тройника. Полученный отсчет по тастерной рейке (nнач) записывают в лабораторный журнал по форме прил. 60.
В лабораторном журнале записывают условный шифр опыта "В" (определение водоотдачи при разных уровнях дренирования) и номер опыта. Нумерацию опытов с началом нового года или с переходом на другое болото не изменяют. Из паспорта монолита в журнал выписывают основные сведения об участке болота, на котором отобран монолит, о монолите и о привязке его к РПМ (РПБ) (см. гл. 24).
Далее для каждого испытываемого монолита задают уровни дренирования от его поверхности и вычисляют соответствующие им отсчеты по тастерным рейкам (см. пример в прил. 60). Первый уровень дренирования принимают равным 2 см от поверхности монолита. Однако получаемые в этом случае экспериментальные характеристики qz и
являются ориентировочными, так как nнач, а следовательно, и
в данном слое определяют недостаточно точно, с погрешностью +/- (0,3 - 0,4) см. Дальнейшее снижение уровня дренирования производят при наличии мохового очеса до глубины 17 см через 5 см, до глубины 57 см через 10 см, ниже - через 15 см; а при отсутствии мохового очеса до глубины 50 см через 10 см, ниже - через 15 см. При этих глубинах уровня дренирования погрешность определения составляет +/- 0,1 см.
являются ориентировочными, так как nнач, а следовательно, и в данном слое определяют недостаточно точно, с погрешностью +/- (0,3 - 0,4) см. Дальнейшее снижение уровня дренирования производят при наличии мохового очеса до глубины 17 см через 5 см, до глубины 57 см через 10 см, ниже - через 15 см; а при отсутствии мохового очеса до глубины 50 см через 10 см, ниже - через 15 см. При этих глубинах уровня дренирования погрешность определения составляет +/- 0,1 см.26.4. Проведение опыта
При дренировании колонн торфа наблюдают за нарастанием объема водоотдачи и изменением ее интенсивности во времени, а также за осадкой поверхности испытываемых монолитов. Эти работы на каждой установке ведут самостоятельно (независимо от хода испытаний по другим установкам) в следующем порядке.
Измеряют расстояние от верхнего края контейнера до высотной марки на поверхности монолита. По тастерной рейке устанавливают отсчет, соответствующий высоте водослива на первой глубине уровня дренирования, и наблюдают за приращением объема воды, стекающей из монолита в мерный сосуд. Отсчеты по мерному сосуду в течение первого дня делают через 2 - 4 ч, затем 1 - 2 раза в сутки.
Окончание водоотдачи из монолита при данном уровне дренирования определяют по кривым роста объема водоотдачи во времени
. Интенсивность водоотдачи со временем быстро снижается, и кривая
постепенно приближается к прямой, параллельной оси абсцисс, что указывает на прекращение водоотдачи из монолита и на возможность перехода на новую глубину дренирования. При каждой последующей глубине уровня дренирования опыт ведут так же, как для первой глубины уровня дренирования.
. Интенсивность водоотдачи со временем быстро снижается, и кривая постепенно приближается к прямой, параллельной оси абсцисс, что указывает на прекращение водоотдачи из монолита и на возможность перехода на новую глубину дренирования. При каждой последующей глубине уровня дренирования опыт ведут так же, как для первой глубины уровня дренирования.Если во время опыта увеличивается или падает атмосферное давление, то интенсивность водоотдачи в первом случае может резко снижаться (иногда до полного прекращения), а во втором - повышаться. Чтобы временное снижение интенсивности водоотдачи не принять за ее окончание и не ошибиться в определении срока перехода на новую глубину дренирования, в течение всего опыта необходимо наблюдать за изменением атмосферного давления (после отсчетов по мерному сосуду в лабораторный журнал записывают значение и тенденцию изменения атмосферного давления).
Продолжительность водоотдачи из того или иного слоя торфяной залежи при его дренировании зависит от размера водопроводящих пор. Поэтому при дренировании верхних слоев монолита с рыхлым торфом (очесом) она составляет всего 2 - 4 сут, а при дренировании нижних слоев с более плотным торфом - 9 сут и более.
Во время опыта следует постоянно следить за надежностью работы дренирующих устройств и проверять гидравлическую чувствительность всех водопроводящих систем установки. Для этого 1 раз в 3 - 4 сут надо прожать резиновые трубки (во избежание накопления в них пузырьков воздуха), а 1 - 2 раза в месяц очищать их и тройники от коллоидного осадка, используя для этого гибкую проволоку.
При ежедневном осмотре установки необходимо следить за наличием отверстий и их чистотой в пробках из пластилина, вставленных в верхние открытые концы трубок на тройниках. Закупорка этих отверстий торфяными частицами или пленкой воды приводит к сифонному сливу воды из монолита и, как следствие, к ошибкам в определении значений
и z. Вероятность такой закупорки отверстий возрастает при переходе на новый, более низкий уровень дренирования из-за резкого увеличения интенсивности водоотдачи при ограниченной пропускной способности водослива. Поэтому рекомендуется переходить на новый горизонт дренирования постепенно в течение часа.
и z. Вероятность такой закупорки отверстий возрастает при переходе на новый, более низкий уровень дренирования из-за резкого увеличения интенсивности водоотдачи при ограниченной пропускной способности водослива. Поэтому рекомендуется переходить на новый горизонт дренирования постепенно в течение часа.В лабораторный журнал записывают дату и время установки данного уровня дренирования, отсчет по тастерной рейке, дату и время контрольных отсчетов по мерному сосуду, отсчеты по этому сосуду, расстояние от верхнего края контейнера до высотной марки на поверхности монолита (прил. 60).
Методика проведения опытов для определения частных кривых
по монолитам, отобранным на осушенных болотах, ничем не отличается от рассмотренной.
по монолитам, отобранным на осушенных болотах, ничем не отличается от рассмотренной.26.5. Обработка данных опыта
Первичную обработку данных опыта делают ежедневно после снятия отсчетов по мерным сосудам. Она заключается в вычислении времени отсчета
с момента начала водоотдачи при данной глубине уровня дренирования, приращения объема водоотдачи
из монолита за время между двумя очередными отсчетами, суммарного объема водоотдачи
со времени начала дренирования. По этим данным строят кривую зависимости объема водоотдачи от времени
.
с момента начала водоотдачи при данной глубине уровня дренирования, приращения объема водоотдачи из монолита за время между двумя очередными отсчетами, суммарного объема водоотдачи со времени начала дренирования. По этим данным строят кривую зависимости объема водоотдачи от времени .После окончания водоотдачи и перехода на новую глубину дренирования вычисляют слой водоотдачи
, где S - площадь поперечного сечения контейнера, см2; коэффициент водоотдачи
и значение осадки поверхности монолита
. Эти данные записывают в таблицу "Результаты опыта" в лабораторном журнале (прил. 60). В эту же таблицу записывают и глубину уровня дренирования от РПМ, вычисляемую по формуле
, где S - площадь поперечного сечения контейнера, см2; коэффициент водоотдачи и значение осадки поверхности монолита . Эти данные записывают в таблицу "Результаты опыта" в лабораторном журнале (прил. 60). В эту же таблицу записывают и глубину уровня дренирования от РПМ, вычисляемую по формуле
,где zмон - глубина уровня дренирования от поверхности монолита торфа;
- превышение поверхности монолита над РПМ из паспорта монолита (см. гл. 24).По окончании эксперимента на основании данных таблицы "Результаты опыта" строят частные кривые
.
.26.6. Расчет средней для однородного участка
кривой водоотдачи
Средние послойные коэффициенты
для болот с естественным микрорельефом и болот осушенных с выровненной поверхностью и переработанным пахотным горизонтом рассчитывают по-разному.
для болот с естественным микрорельефом и болот осушенных с выровненной поверхностью и переработанным пахотным горизонтом рассчитывают по-разному.26.6.1. Расчет средних послойных значений
для болот с естественным микрорельефом. Полученные экспериментальные кривые
характеризуют водоотдачу из торфяной залежи только на тех микроучастках болота, где высота его поверхности относительно РПМ соответствует значениям
испытанных монолитов торфа или близка к ним. Поэтому ниже ГФМ средние послойные значения коэффициента водоотдачи торфяной залежи
в пределах того или иного болотного микроландшафта рассчитывают по формуле, учитывающей удельный вес площадей микроучастков болота Fм (в процентах всей площади микроландшафта), отражаемых частными кривыми
.
для болот с естественным микрорельефом. Полученные экспериментальные кривые характеризуют водоотдачу из торфяной залежи только на тех микроучастках болота, где высота его поверхности относительно РПМ соответствует значениям испытанных монолитов торфа или близка к ним. Поэтому ниже ГФМ средние послойные значения коэффициента водоотдачи торфяной залежи в пределах того или иного болотного микроландшафта рассчитывают по формуле, учитывающей удельный вес площадей микроучастков болота Fм (в процентах всей площади микроландшафта), отражаемых частными кривыми .Значения Fм отдельных частных кривых
определяют по интегральной кривой распределения высот микрорельефа W(x) (рис. 26.2). Для этого последовательно, в порядке убывания высотного положения поверхности пар монолитов
,
, ...,
, отобранных в данном микроландшафте, вычисляют средние превышения каждой из пар над РПМ:
определяют по интегральной кривой распределения высот микрорельефа W(x) (рис. 26.2). Для этого последовательно, в порядке убывания высотного положения поверхности пар монолитов , , ..., , отобранных в данном микроландшафте, вычисляют средние превышения каждой из пар над РПМ:
.Полученные таким образом средние превышения откладывают на оси z, а затем проектируют на интегральную кривую распределения высот микрорельефа и на ось W(x) (см. рис. 26.2). Соотношение длин полученных отрезков на оси W(x) соответствует соотношению удельных весов Fм частных кривых
.
.
кривой распределения высот микрорельефа.
При расчете средних послойных значений коэффициента водоотдачи
в ГФМ дополнительно учитывают влияние на коэффициент водоотдачи межкочечных понижений, где
. Для этого в расчет значений
включают Fт и Fсв - характеристики сечения микрорельефа плоскостью, параллельной РПМ, на заданной глубине. Fт характеризует процент площади этого сечения, занятой торфяным материалом кочек (гряд), а Fсв - межкочечными понижениями. Значения Fт и Fсв тоже определяют по интегральной кривой (см. рис. 26.2), которую в данном случае рассматривают как кривую роста содержания торфяного материала кочек по глубине ГФМ. Значения Fт для рассматриваемых глубин снимают непосредственно с графика, а Fсв вычисляют по формуле
в ГФМ дополнительно учитывают влияние на коэффициент водоотдачи межкочечных понижений, где . Для этого в расчет значений включают Fт и Fсв - характеристики сечения микрорельефа плоскостью, параллельной РПМ, на заданной глубине. Fт характеризует процент площади этого сечения, занятой торфяным материалом кочек (гряд), а Fсв - межкочечными понижениями. Значения Fт и Fсв тоже определяют по интегральной кривой (см. рис. 26.2), которую в данном случае рассматривают как кривую роста содержания торфяного материала кочек по глубине ГФМ. Значения Fт для рассматриваемых глубин снимают непосредственно с графика, а Fсв вычисляют по формулеFсв = 100 - Fт.
При наличии значений Fм, Fсв, Fт и экспериментальных кривых
средние коэффициенты водоотдачи
в любом слое деятельного горизонта торфяной залежи исследуемого болотного микроландшафта рассчитывают по формуле
средние коэффициенты водоотдачи в любом слое деятельного горизонта торфяной залежи исследуемого болотного микроландшафта рассчитывают по формуле
,где n - число испытанных монолитов торфяной залежи;
- значения коэффициента водоотдачи на глубине z от РПМ, снятые с кривых
для отдельных монолитов.Для комплексных болотных микроландшафтов значения
рассчитывают раздельно для каждой составляющей комплекса, например для гряд и мочажин. Средневзвешенный коэффициент
микроландшафта в целом вычисляют на основании данных о соотношении площадей, занятых разными составляющими комплекса.
рассчитывают раздельно для каждой составляющей комплекса, например для гряд и мочажин. Средневзвешенный коэффициент микроландшафта в целом вычисляют на основании данных о соотношении площадей, занятых разными составляющими комплекса.Пример расчета средней кривой
приведен в прил. 61.
приведен в прил. 61.26.6.2. Расчет средних послойных значений
для мелиорированных болот. В отличие от рассмотренной методики средние послойные значения
для этих болот рассчитывают при одинаковом удельном весе всех частных кривых
.
для мелиорированных болот. В отличие от рассмотренной методики средние послойные значения для этих болот рассчитывают при одинаковом удельном весе всех частных кривых .На мелиорированных болотах монолиты для исследования водоотдачи отбирают на месте кочек и западин в ГФМ без привязки мест отбора к РПБ (см. п. 24.2). Привязку производят при построении на одном графике средних кривых
- для кочек и
- для западин со смещенным нулем шкалы уровня (z) на значение
, равное сумме средних превышений поверхности кочек и западин относительно РПБ по данным линейной таксации на этом участке.
- для кочек и - для западин со смещенным нулем шкалы уровня (z) на значение , равное сумме средних превышений поверхности кочек и западин относительно РПБ по данным линейной таксации на этом участке.Осредненные для расчета послойные значения
вычисляют как среднее из значений
и
, снятых с соответствующих кривых, на глубинах, отсчитанных на графике от РПБ.
вычисляют как среднее из значений и , снятых с соответствующих кривых, на глубинах, отсчитанных на графике от РПБ.МОХОВОГО ОЧЕСА И ТОРФА
27.1. Общие положения
Целью этих исследований является получение осредненных для различных слоев зоны аэрации торфяной залежи кривых влагоемкости торфа
, характеризующих максимальное равновесное влагосодержание в зоне аэрации при различной глубине уровня болотных вод.
, характеризующих максимальное равновесное влагосодержание в зоне аэрации при различной глубине уровня болотных вод.Вид экспериментальной функции
зависит от структуры пор мохового очеса и торфа в исследуемом слое и физико-химических свойств их органического материала. Поскольку структура пор и физико-химические свойства торфяной залежи сильно варьируют по глубине и площади массива, для получения устойчивых средних кривых
для каждого тонкого слоя зоны аэрации определяют от 4 до 10 частных кривых
.
зависит от структуры пор мохового очеса и торфа в исследуемом слое и физико-химических свойств их органического материала. Поскольку структура пор и физико-химические свойства торфяной залежи сильно варьируют по глубине и площади массива, для получения устойчивых средних кривых для каждого тонкого слоя зоны аэрации определяют от 4 до 10 частных кривых .Экспериментальные кривые
строят по данным, получаемым при последовательном ступенчатом понижении равновесного влагосодержания в образце торфа (очеса), начиная от состояния полного насыщения его водой. Понижение влагосодержания в образце достигают путем уравновешивания части сил, удерживающих воду в порах образца отрицательным гидростатическим давлением, и отведения из него воды, перешедшей в свободное состояние.
строят по данным, получаемым при последовательном ступенчатом понижении равновесного влагосодержания в образце торфа (очеса), начиная от состояния полного насыщения его водой. Понижение влагосодержания в образце достигают путем уравновешивания части сил, удерживающих воду в порах образца отрицательным гидростатическим давлением, и отведения из него воды, перешедшей в свободное состояние.Дискретные значения
вычисляют путем последовательного прибавления к измеренной в конце опыта равновесной влажности образца количества отсосанной из него влаги при очередных изменениях отрицательного гидростатического давления.
вычисляют путем последовательного прибавления к измеренной в конце опыта равновесной влажности образца количества отсосанной из него влаги при очередных изменениях отрицательного гидростатического давления.Принцип отсоса связанной воды под действием отрицательного гидростатического давления положен в основу работы лабораторной установки-аппарата, ранее выпускавшегося под названием "капилляриметр ГР-37", и последующих его модификаций.
27.2. Устройство аппарата для определения максимальной
равновесной влагоемкости образцов торфа (очеса)
Различные модификации аппарата для определения максимальной равновесной влагоемкости (МРВ) с гидравлической системой связанной воды представляют собой лабораторную установку, состоящую из следующих основных узлов: камеры для образца торфа, гидравлической системы с устройством для создания и изменения заданных значений отрицательного гидростатического давления (разрежения), емкости для измерения количества слившейся из образца свободной воды и станины.
Детально устройство такого аппарата рассмотрено на примере капилляриметра ГР-37 (рис. 27.1).
Гидравлическая система капилляриметра включает в себя фильтр Шотта, состоящий из стеклянной воронки 1 с пористой мембраной 2; трехходовый кран 12; стеклянную измерительную бюретку 11 емкостью 100 мл с ценой деления 0,1 мл; делительную воронку 14, резиновые соединительные шланги 13.
Мениски в порах мембраны 2 не пропускают воздух в гидравлическую систему капилляриметра, находящуюся под разрежением. Чем тоньше поры в мембране, тем большее разрежение способны выдерживать мениски и тем большее по своему абсолютному значению отрицательное гидростатическое давление может быть задано в приборе во время опыта.
Фильтры Шотта подразделяют по номерам в зависимости от размера пор и значения разрежения, которое они могут выдержать без прорыва менисков: фильтр N 3 выдерживает разрежение до 120 см вод. ст. <1>, а фильтр N 4 - до 160 см.
--------------------------------
<1> 1 см вод. ст. = 98,06 Па.
Трехходовый кран соединяет различные элементы гидравлической системы. Вращая пробку крана, можно соединять все элементы гидравлической системы или поочередно соединять фильтр с делительной воронкой, фильтр с бюреткой и делительную воронку с бюреткой.
Определяют значение заданного программой опыта отрицательного гидростатического давления в системе и регулируют его во время эксперимента специальным устройством, состоящим из металлической линейки 8 длиной 150 см и подвижной каретки 10, на которой укреплена измерительная бюретка 11. Разность высот в сантиметрах между серединой образца и уровнем воды в бюретке составляет гидравлический напор, равный абсолютному значению отрицательного гидростатического давления p в сантиметрах водяного столба, действующего на связанную воду в образце.
Конструкция капилляриметра ГР-37 имеет ряд существенных недостатков:
1. При насыщении образцов торфа вода из гидравлической системы частично попадает в свободное пространство между стенками воронки 1 и цилиндра 7, а измерить точное ее количество трудно, вследствие чего объем наиболее слабо связанной воды (при p = 2,5 см вод. ст. от середины образца) не определяют.
2. Отсутствует устройство для стабилизации заданного отрицательного гидростатического давления (оно изменяется из-за подъема уровня воды в бюретке по мере стекания свободной воды из образца), что увеличивает время установления равновесного распределения влаги в образце.
3. Отсутствует устройство для ограничения разбухания образца по вертикали при насыщении его водой.
При использовании капилляриметра эти недостатки должны быть устранены. Для этого свободное пространство 3 между стенками воронки 1 и цилиндра 7 заполняют пластилином, что позволяет начать испытание образца от полного его насыщения водой и определить объем наиболее слабо связанной влаги (при p = 2,5 см вод. ст.).
Для стабилизации отрицательного гидростатического давления во время опыта в гидравлическую систему прибора необходимо включить водослив в виде стеклянного тройника 9, а измерительную бюретку поставить в цепь после водослива, соединив ее с ним коротким резиновым шлангом. В таком случае тройник крепят зажимом на месте измерительной бюретки. На верхний конец тройника надевают резиновую трубку длиной 10 см, свободный конец которой заделывают пластилином; затем в пластине прокалывают отверстие диаметром 1 - 2 мм. Отсчет значений гидравлического напора по линейке 8 в этом случае делают не по уровню воды в измерительной бюретке, а по точке пересечения осей тройника (водослива).
Если в систему капилляриметра включить второй фильтр Шотта, то одновременно можно испытывать два образца, отобранных из одного и того же слоя торфяной залежи. Для этого оба фильтра и трехходовый кран соединяют дополнительным стеклянным тройником. Второй фильтр Шотта закрепляют на кронштейне вместо делительной воронки или на специально изготовленном для этого двойном кронштейне.
Разбухание образца ограничивают специальным устройством, состоящим из упорной пластинки 4, высоту которой от верхнего края металлического цилиндра, помещенного в фильтр Шотта, регулируют винтом 5 и крышкой 6, закрепленной на кронштейне для фильтров двумя винтами.
Аппарат для определения МРВ устанавливают в лаборатории или в специально оборудованной комнате на капитальной стене, в таком месте, где исключена вероятность его сотрясения, так как при вибрации или сотрясении возможны прорыв менисков в мембране и проникновение пузырьков воздуха в гидравлическую систему прибора, находящуюся под разрежением. Предварительно на стене на высоте 100 - 120 см от пола крепят кронштейн из отрезка металлического уголка длиной 150 мм и шириной полок 110 - 120 мм.
27.3. Подготовка аппарата к опыту
После сборки всех узлов капилляриметра готовят к опыту фильтры Шотта, заполняют водой гидравлическую систему и градуируют ее.
В один из фильтров Шотта вставляют металлический цилиндр 1 (рис. 27.2), пространство между стенками цилиндра и воронкой 2 фильтра заполняют пластилином 3. Для этого скрученный в жгут пластилин прикрепляют к нижнему краю наружной стенки цилиндра и обминают его, чтобы цилиндр мог свободно войти в воронку. Затем пластилин уплотняют и прижимают тонкой палочкой к мембране 4. Уплотняют пластилин постепенно, прижимая двумя пальцами цилиндр к мембране. При этом надо следить, чтобы пластилин не выдавливался внутрь цилиндра, где он может заклеить часть рабочих пор мембраны. Такой же поясок из пластилина делают и сверху между стенками цилиндра и воронки (см. рис. 27.2). После этого фильтр устанавливают на кронштейне капилляриметра и временно соединяют резиновой трубкой с гидравлической системой. То же самое делают и со вторым фильтром. Затем приступают к промывке водой гидравлической системы капилляриметра. Одновременно проверяют отсутствие утечки воды в соединениях. Отработанную воду из гидравлической системы сливают и, если утечки нет, окончательно заполняют систему водой.
Главным условием правильности работы капилляриметра является отсутствие в его гидравлической системе даже мельчайших пузырьков воздуха. Поэтому систему заполняют свежепрокипяченной и охлажденной до комнатной температуры дистиллированной водой.
Гидравлическую систему заполняют водой в следующем порядке: водослив с помощью каретки устанавливают на высоте мембраны; кран на делительной воронке ставят в положение "закрыто" и заполняют ее водой; трехходовый кран ставят в положение, при котором делительная воронка соединяется с водосливом и фильтрами Шотта; открывают кран делительной воронки и заполняют водой резиновые трубки, трехходовый кран и водослив. Чтобы исключить возможность задержки воздуха в местах соединения резиновых трубок с делительной воронкой, трехходовым краном и водосливом, воздух вытесняют из трубок, прожимая их пальцами, в водослив, а затем в делительную воронку и в фильтры.
Фильтры Шотта заполняют водой в следующем порядке. Фильтры отключают трехходовым краном; с носика одного из фильтров снимают резиновую трубку и на конец ее надевают зажим, после чего ее подвешивают на прежнем уровне; резиновую грушу с насадкой наполняют свежепрокипяченной водой и затем из нее в носик фильтра вливают небольшое количество воды. При этом фильтр наклоняют, чтобы вода лилась на стенки его воронки, а не на мембрану. Налив небольшое количество воды, плавными круговыми движениями смачивают всю мембрану, после чего воронку фильтра полностью заполняют водой. Закрывая носик фильтра указательным пальцем левой руки, внимательно осматривают фильтр - нет ли пузырьков воздуха под мембраной. Далее трехходовый кран ставят в положение "фильтр - делительная воронка", резиновую трубку освобождают от зажима (при этом носик фильтра и трубку держат вертикально) и опускают ниже, чтобы из нее вытекала вода. Фильтр быстро приводят в горизонтальное положение, а на его носик надевают резиновую трубку (при этом следят за тем, чтобы в нее и в фильтр не проник воздух). Наличие даже небольшого пузырька воздуха под мембраной требует повторения всей операции. Таким же образом соединяют с гидравлической системой и второй фильтр.
Фильтры с помощью винтов на кронштейне закрепляют на капилляриметре и устанавливают на высоте, при которой середина высоты цилиндров соответствует нулю линейки.
После заполнения водой гидравлическую систему капилляриметра градуируют при всех рабочих ступенях отрицательного гидростатического давления p, т.е. определяют значения изменений емкости этой системы, происходящие за счет сжатия эластичных резиновых трубок под разрежением. На время градуировки водослив заменяют мерной бюреткой с ценой деления 0,1 мл. В бюретку наливают воду до отсчета 10 - 15 мл и передвижением каретки устанавливают уровень воды в ней на высоте нижней границы мембраны. По нижнему краю мениска в бюретке делают отсчет и записывают в журнал градуировки. Затем в гидравлической системе прибора создают поочередно все рабочие ступени отрицательного гидростатического давления, соответствующие отсчетам по линейке: 7; 7,5; 12,5; 20; 30; 40; 50; 70; 90; 110; 130 и 150 см. Для этого передвижением каретки уровень воды в бюретке совмещают поочередно со всеми указанными делениями на линейке и каждый раз через 5 - 7 мин делают отсчет по бюретке. Значения отрицательного гидростатического давления и соответствующие им отсчеты по бюретке записывают в журнал градуировки. Разность между предыдущим и последующим отсчетами по бюретке равна поправке
, см3, на которую надо уменьшить количество воды, слившейся из образца торфа.
, см3, на которую надо уменьшить количество воды, слившейся из образца торфа.После проведения опытов с двумя-тремя образцами торфа фильтры промывают чистой водой с мылом.
27.4. Установка образцов на насыщение водой
Гидравлическую систему капилляриметра заполняют водой, фильтры отключают от делительной воронки.
Мерзлые образцы из одного слоя торфяной залежи в количестве, равном числу фильтров на капилляриметре, приносят в контейнерах в теплое помещение и оставляют в них до оттаивания от стенок. В цилиндры для образцов, укрепленные пластилином в фильтрах, наливают слой воды 2 - 3 мм. Затем в эти цилиндры с помощью штока диаметром 3,5 см перемещают образцы из контейнеров.
Если используемая модификация аппарата для определения МРВ имеет ограничительное устройство, препятствующее разбуханию образца, то перед началом насыщения его водой перфорированный круг с сеткой 4 (см. рис. 27.1) винтом 5 прижимают к верхнему краю цилиндра 7.
Образцы торфа (очеса) насыщают водой сразу после их окончательного оттаивания. Для этого трехходовым краном фильтры соединяют с делительной воронкой и уровень воды в ней устанавливают на высоте 1 см над мембраной. На следующий день насыщение образцов водой продолжают: уровень воды в делительной воронке доводят до середины образцов, далее в течение 4 сут вода впитывается в них, а уровень воды постепенно доводят до верхнего края образцов. По истечении 4 сут насыщение образцов водой обычно заканчивают. После этого водослив устанавливают на высоту поверхности монолита, фильтры поворотом трехходового крана переключают на водослив, делительную воронку отключают от гидравлической системы. С поверхности насыщенных образцов грушей убирают лишнюю воду и измеряют их высоту. Насыщение образцов водой обычно сопровождается некоторым увеличением их высоты (если не применяют приспособление для ограничения их разбухания). Поэтому объем образцов определяют после насыщения их водой. Для этого на каждом фильтре измеряют среднее расстояние Б от верхнего края воронки фильтра до поверхности насыщенного образца. Его измеряют штангенциркулем с погрешностью до 0,1 мм через равные расстояния в четырех - восьми точках, закрепленных краской на стенке воронки фильтра.
Объем насыщенного образца равен
,где Vобр - объем, см3;
ИС NORMPROD: примечание. Обозначения даны в соответствии с официальным текстом документа. |
Д - диаметр цилиндра, установленного в фильтре;
А - среднее расстояние от верхнего края воронки фильтра до мембраны, измеряемое до помещения образца в фильтр.
Все отсчеты, сделанные при измерении объема образцов, записывают в лабораторный журнал на первой странице из числа страниц, отведенных для данного опыта (прил. 62).
Из-за большой длительности эксперимента, иногда достигающей 1,0 - 1,5 мес, необходимо принимать меры для сокращения потерь воды из гидравлической системы прибора (вследствие испарения ее из влажных образцов торфа), измерительной бюретки и тройника-водослива. Для этого фильтры Шотта закрывают сверху стеклянными пластинками (размером 5 x 5 см) со слоем пластилина так, чтобы между пластинкой и верхним краем фильтра был слой пластилина толщиной 2 - 3 мм. При этом надо иметь в виду, что можно нормально отсасывать связанную воду из пор с помощью отрицательного гидростатического давления только в том случае, если испытываемые образцы торфяной залежи находятся при нормальном атмосферном давлении. Поэтому воздушные камеры фильтров над образцами должны сообщаться с атмосферой, для чего в слое пластилина под стеклянными пластинками иглой прокалывают одно-два отверстия.
Используя пластилин, надо уплотнить соединение водослива с измерительной бюреткой, а также уменьшить до 1 - 2 мм диаметр отверстия в резиновой трубке, надетой на тройник-водослив.
27.5. Проведение опыта
При испытании образцов торфяной залежи на капилляриметрах количество связанной воды, переходящей в свободное состояние, определяют при следующих ступенях отрицательного гидростатического давления p: 2,5; 7,5; 12,5; 20; 30; 40; 50; 70; 90; 110; 130 и 150 см вод. ст.
Для отсоса влаги из образцов торфа (очеса) на первой ступени отрицательного гидростатического давления (p = 2,5 см вод. ст.) центр пересечения осей тройника-водослива устанавливают на высоте 2,5 см по линейке <1>. В соответствующих графах лабораторного журнала (прил. 62) записывают дату и время начала опыта, а также пьезометрический напор по линейке и начальный отсчет по измерительной бюретке. Затем наблюдают за ходом отсоса влаги из образцов торфа (очеса), отсчитывая уровни воды по измерительной бюретке 2 - 3 раза в сутки. Контрольные отсчеты по бюретке, а также дату и время их производства записывают в лабораторный журнал.
--------------------------------
<1> Абсолютное значение отрицательного гидростатического давления p, действующего на связанную воду испытываемых образцов, выраженное в сантиметрах водяного столба, равно пьезометрическому напору H в сантиметрах, измеренному от середины высоты образцов до пересечения осей тройника-водослива.
Прекращение роста уровня воды в бюретке в течение 4 - 6 ч соответствует установлению равновесного состояния влаги в испытываемых образцах при данном значении отрицательного гидростатического давления, действующего на связанную воду. С установлением этого состояния переходят к отсосу влаги при следующей ступени отрицательного гидростатического давления, проводя опыт в том же порядке.
При прорыве менисков и появлении пузырьков воздуха хотя бы в одном из фильтров опыт прекращают, так как вызываемое этим падение разрежения в гидравлической системе прибора может привести к обратному движению влаги в порах испытываемых образцов.
После окончания отсоса воды на последней ступени отрицательного гидростатического давления определяют количество воды, оставшейся в образцах торфа (очеса) Vост, а также содержание в них сухого вещества Vсух. в. Для этого образцы извлекают из фильтров и помещают в бюксы для взвешивания и сушки. Последнее делают по возможности быстро, чтобы уменьшить потери влаги на испарение. Номера и массу пустых бюкс, а также их массу с образцами торфяной залежи записывают в лабораторный журнал. Влажные и сухие образцы взвешивают в закрытых бюксах на технических весах с погрешностью до 0,01 г.
Образцы торфа (очеса) сушат в сушильном шкафу при температуре 104 °C в тех же бюксах при снятых крышках. Примерно через сутки непрерывной сушки делают первое, а через 3 - 4 ч после этого второе контрольное взвешивание образцов. Образцы можно считать высушенными до абсолютно сухого состояния, если разность результатов последних контрольных взвешиваний их равна или меньше погрешности взвешивания.
27.6. Обработка данных опыта
По разности между значениями конечного и начального отсчетов уровня воды в бюретке вычисляют объемы воды
, отсосанной из испытанных образцов при последовательном ступенчатом изменении p от pn-1 до pn и вводят поправки к ним по данным градуирования гидравлической системы капилляриметра. Затем исправленные значения
пересчитывают в процентах объема насыщенных водой образцов
, отсосанной из испытанных образцов при последовательном ступенчатом изменении p от pn-1 до pn и вводят поправки к ним по данным градуирования гидравлической системы капилляриметра. Затем исправленные значения пересчитывают в процентах объема насыщенных водой образцов
,где Vобр - объем испытанных образцов при полном насыщении их водой, см3.
Количество воды Vк в процентах, отсосанной из образцов при всех значениях отрицательного гидростатического давления, изменявшегося в опыте от p = 0 до |p|макс = 150 см вод. ст., подсчитывают как сумму частных значений
:
:
.По разности массы сухих образцов в бюксах M2 и массы пустых бюкс M1 определяют массу сухого вещества в образцах Mсух. в, а затем его плотность
и процентное содержание его в объеме образцов
,где
- плотность твердой фазы торфа (для верхового торфа в среднем
, а для низинного торфа без примеси минеральных частиц в среднем 1,7 г/см3).
- плотность твердой фазы торфа (для верхового торфа в среднем , а для низинного торфа без примеси минеральных частиц в среднем 1,7 г/см3).Вычисленное значение Vост численно равно значению максимального равновесного влагосодержания в данном образце торфа
при наибольшем абсолютном значении отрицательного гидростатического давления |p|макс в опыте. Значения Vp n при других устанавливавшихся в опыте значениях гидростатического давления вычисляют путем последовательного прибавления к нему значений
при наибольшем абсолютном значении отрицательного гидростатического давления |p|макс в опыте. Значения Vp n при других устанавливавшихся в опыте значениях гидростатического давления вычисляют путем последовательного прибавления к нему значений
.Вычисленное таким образом последнее наибольшее значение Vp=0 характеризует приближенно полную влагоемкость данного образца, уменьшенную на объем защемленного в порах торфа воздуха Vвозд и объем потерь воды на испарение из пор образцов и гидравлической системы аппарата во время опыта. Защемленный в порах торфа воздух в среднем занимает 5% объема образца. Именно это количество Vвозд следует принимать при оценках погрешности определения Vp=0.
Если опыт проведен тщательно, то сумма Vост + Vк + Vсух. в + Vвозд всегда меньше 100% на некоторое значение
, которое в данном случае следует рассматривать как суммарную погрешность, включающую в себя погрешность, возникающую за счет потерь воды на испарение во время опыта, и погрешности расчета Vост, Vк, Vсух. в вследствие неточного определения Vобр,
, Mсух. в, Mост и
. По значению этой погрешности судят о качестве проведенного опыта. При удовлетворительном качестве опыта
.
, которое в данном случае следует рассматривать как суммарную погрешность, включающую в себя погрешность, возникающую за счет потерь воды на испарение во время опыта, и погрешности расчета Vост, Vк, Vсух. в вследствие неточного определения Vобр, , Mсух. в, Mост и . По значению этой погрешности судят о качестве проведенного опыта. При удовлетворительном качестве опыта .Вычисленную разность
принимают за сумму относительных погрешностей, выраженную в процентах объема и испытанных образцов:
,Ее необходимо распределить между значениями Vост, Vк и Vсух. в пропорционально значениям предельных относительных погрешностей расчета каждой из них по опытным данным, учитывая, что погрешность определения Vост, Vк и Vсух. в составляет в среднем
,
и
соответственно.
, и соответственно.Пример. Результаты опыта Vост = 24,2%, Vк = 66,6%, Vсух. в = 2,8%. Требуется определить поправки
,
и
.
, и .Вычисляют значение
по данным опыта:
по данным опыта:
.Вычисляют поправки:
.Поправку
, в свою очередь, распределяют между значениями
пропорционально значениям интервалов
по формуле
, в свою очередь, распределяют между значениями пропорционально значениям интервалов по формуле
.Пример:
Зависимость величины
и погрешности ее расчета от p
и погрешности ее расчета от pp см вод. ст. |  |  |  |
2,5 | 9,5 | 0,015 | 9,5 |
7,5 | 21,5 | 0,03 | 21,5 |
12,5 | 14,4 | 0,03 | 14,4 |
20,0 | 5,5 | 0,045 | 5,6 |
30,0 | 4,2 | 0,06 | 4,3 |
40,0 | 3,1 | 0,06 | 3,2 |
50 | 2,0 | 0,08 | 2,1 |
70 | 1,8 | 0,12 | 1,9 |
90 | 1,6 | 0,12 | 1,7 |
110 | 1,4 | 0,12 | 1,5 |
130 | 1,1 | 0,12 | 1,2 |
150 | 0,5 | 0,12 | 0,6 |
Сумма | 66,6 | 0,9 | 67,5 |
Если разность 100 - (Vост - Vк - Vсух. в - Vвозд) < 0, то общую погрешность
следует принять равной 3%, а содержание воздуха, защемленного в порах, уменьшить до значения, равного разности
следует принять равной 3%, а содержание воздуха, защемленного в порах, уменьшить до значения, равного разностиVвозд = 100 - (Vост + Vк + Vсух. в - 3).
Исправленные по изложенной выше схеме опытные данные выписывают в сводную таблицу по форме прил. 63, составляемую отдельно для каждого микроландшафта или участка болота. Для осушенных болот их группируют по слоям толщиной 10 см и для каждого слоя вычисляют средние значения.
И МОХОВОГО ОЧЕСА
28.1. Общие положения
Под плотностью сухого торфа (мохового очеса)
понимают содержание сухого растительного и минерального вещества в единице объема образца торфяной залежи, имеющего ненарушенную структуру.
понимают содержание сухого растительного и минерального вещества в единице объема образца торфяной залежи, имеющего ненарушенную структуру.Плотность сухого торфа (очеса) определяют как дополнительную физическую характеристику плотности сложения торфяного (органического и минерального) материала при лабораторных исследованиях водопроницаемости, капиллярной влагоемкости, общей влажности и влажности устойчивого завядания растений или как самостоятельную характеристику плотности сложения торфяной залежи в разных ее слоях.
Образцы торфа (очеса) с ненарушенной структурой для определения плотности отбирают режущими цилиндрами на естественных болотах из предварительно отобранных и замороженных монолитов, а на мелиорированных - непосредственно из талой торфяной залежи. Способы отбора монолитов торфяной залежи и привязки их к РПМ, а также способ отбора образцов торфа из талой торфяной залежи изложены в гл. 24.
28.2. Сушка образцов торфа (очеса) и определение
их плотности
Образцы сушат в термостатах (сушильных шкафах) с электрическим подогревом в алюминиевых бидонах вместимостью 1 л при температуре 104 °C.
Бидоны и их крышки должны иметь выгравированные номера. Перед закладкой образцов в бидоны последние тщательно моют, просушивают в термостате и взвешивают на технических весах с погрешностью до 0,01 г. Номера бидонов и их массу записывают в журнале сушки (прил. 64).
Образцы, отобранные из одного и того же слоя мерзлого монолита или отобранные на одной и той же глубине от РПМ из талой торфяной залежи, закладывают для сушки в один бидон. Номера заложенных в бидон образцов записывают в журнал сушки в первую графу против соответствующего номера бидона.
Открытые бидоны с образцами и крышки ставят в термостат. Сушка длится 2 - 4 сут в зависимости от плотности и объема образцов. В конце сушки образцов делают три-четыре контрольных взвешивания через 2 - 3 ч. Бидоны с образцами взвешивают с закрытыми крышками. Сушку считают законченной, когда масса образцов в бидоне не изменяется при повторном взвешивании. Результаты контрольных взвешиваний записывают в журнал сушки образцов.
Массу сухих образцов вычисляют как разность значений массы бидона с образцами при последнем контрольном взвешивании и массы пустого бидона и записывают в графу 9 журнала.
Суммарный объем образцов, находящихся в бидонах, выписывают из ведомости отбора образцов и заносят в графу 10.
Плотность сухого торфа (очеса) в слое торфяной залежи (монолита)
вычисляют по формуле
вычисляют по формуле
,где M - общая масса сухих образцов торфа (очеса), г;
V - первоначальный объем сырых образцов, см3.
Полученные значения
записывают в графу 11.
записывают в графу 11.28.3. Расчет средних кривых изменения плотности сухого торфа
(очеса) по глубине торфяной залежи
Средние кривые
для естественных и осушенных болот рассчитывают по-разному.
для естественных и осушенных болот рассчитывают по-разному.Для естественных болот предварительно строят частные кривые
по послойным значениям
для отдельных монолитов. Эти кривые характеризуют изменение плотности сложения органического скелета торфа (очеса) по глубине торфяной залежи только на тех микроучастках болота, на которых высота поверхности относительно РПМ равна значениям
исследованных монолитов или близка к ним. Поэтому для расчета средней кривой
необходимо дополнительно определить (в процентах) площади микроучастков болота, характеризуемые частными кривыми
. Значения Fм находят по интегральной кривой распределения высот микрорельефа (см. рис. 11.3) так, как при определении значений Fм по частным кривым
(см. гл. 24).
по послойным значениям для отдельных монолитов. Эти кривые характеризуют изменение плотности сложения органического скелета торфа (очеса) по глубине торфяной залежи только на тех микроучастках болота, на которых высота поверхности относительно РПМ равна значениям исследованных монолитов или близка к ним. Поэтому для расчета средней кривой необходимо дополнительно определить (в процентах) площади микроучастков болота, характеризуемые частными кривыми . Значения Fм находят по интегральной кривой распределения высот микрорельефа (см. рис. 11.3) так, как при определении значений Fм по частным кривым (см. гл. 24).Для построения частных кривых
приведенные в графе 11 журнала сушки образцов послойные значения
привязывают к РПМ по формуле
приведенные в графе 11 журнала сушки образцов послойные значения привязывают к РПМ по формуле
,где Hм - глубина середины слоя от поверхности монолита, см;
- превышение поверхности монолита относительно РПМ (берут из паспорта монолита), см.Расчет средневзвешенных послойных значений
выполняют по формуле
выполняют по формуле
,где
- значения плотности сухого торфа (очеса) в слое на глубине H от РПМ, снимаемые с полученных частных кривых
, г/см3.
- значения плотности сухого торфа (очеса) в слое на глубине H от РПМ, снимаемые с полученных частных кривых , г/см3.Вычисления ведут в таблице по формуле прил. 65.
Особенность построения средней кривой
для осушенных болот заключается в следующем. В соответствии с п. 28.4 слой торфяной залежи на стенках шурфов, из которых отбирают образцы для определения плотности сухого торфа, непосредственно при отборе образцов не привязывают к РПМ, а глубину отсчитывают от поверхности кочек и западин. В этом случае привязку к РПМ производят при построении на одном графике средних кривых
(для кочек) и
(для западин) со смещенным нулем шкалы глубин на значение
, равное сумме средних превышений поверхности кочек и западин относительно РПБ по данным линейной таксации на этом участке.
для осушенных болот заключается в следующем. В соответствии с п. 28.4 слой торфяной залежи на стенках шурфов, из которых отбирают образцы для определения плотности сухого торфа, непосредственно при отборе образцов не привязывают к РПМ, а глубину отсчитывают от поверхности кочек и западин. В этом случае привязку к РПМ производят при построении на одном графике средних кривых (для кочек) и (для западин) со смещенным нулем шкалы глубин на значение , равное сумме средних превышений поверхности кочек и западин относительно РПБ по данным линейной таксации на этом участке.Осредненные для участка послойные значения
вычисляют как средние из значений
и
, снятых с соответствующих кривых на глубинах, отсчитанных по графику от РПБ.
вычисляют как средние из значений и , снятых с соответствующих кривых на глубинах, отсчитанных по графику от РПБ.Плотность твердой фазы торфа определяют пикнометрическим методом на образцах, высушенных до воздушно-сухого состояния. Методика определения достаточно полно изложена в Руководстве по определению агрогидрологических свойств почв на гидрометстанциях.
Плотность твердой фазы торфа с низкой зольностью колеблется в пределах 1,4 - 1,6 г/см3. Однако для различных видов торфа она может существенно отличаться от этих значений в зависимости от соотношения составляющих его компонентов органического и минерального происхождения.
Содержание минерального вещества в торфе определяют как дополнительную характеристику при лабораторном исследовании водопроницаемости и капиллярных свойств образцов торфа и влажности устойчивого завядания растений на них.
Степень минерализации торфа количественно оценивают по содержанию золы, которое определяют при сжигании торфяных образцов. Для этого образец торфа установленного объема V, высушенный до постоянной массы Mсух. в, помещают в тигель или фарфоровую чашку подходящего размера и ставят в электрическую муфельную печь с температурой 500 °C. Полное сгорание органической составляющей образца торфа объемом 100 см3 происходит за 4 - 5 ч. После этого электрический нагрев печи отключают, но тигли с золой не вынимают, а оставляют для охлаждения в печи до следующего дня. Остывшие тигли с золой взвешивают с погрешностью до 0,1 г и вычисляют массу золы Mз.
Определив Mсух. в, Mз, V и плотность золы
, вычисляют зольность торфа (в процентах)
, вычисляют зольность торфа (в процентах)З = (Mз/Mсух. в) 100
и процент объема образца, занятый минеральной составляющей,
,где Mз - масса золы, г;
- плотность золы, в среднем
; V - объем образца, см3.В ТОРФЯНОЙ ЗАЛЕЖИ И РАЗДЕЛЯЮЩЕМ СЛОЕ
29.1. Приборы и оборудование
При лабораторном исследовании водопроницаемости торфяных образцов применяют фильтрационные приборы, предназначенные для определения коэффициентов фильтрации в связных набухающих грунтах и имеющие приспособление для ограничения объема образца. К ним относятся фильтрационные приборы Ф-1м и ПВ конструкции Д.И. Знаменского - В.П. Хаустова для определения коэффициентов фильтрации в глинистых грунтах. Однако при использовании их для исследования торфяных образцов, обладающих более высокой водопроницаемостью по сравнению с суглинистыми и глинистыми грунтами, требуется замена пьезометрического устройства, предназначенного для измерения переменного напора и объема профильтровавшейся воды, на водорегулирующее устройство. Это устройство позволяет проводить опыт при постоянном гидравлическом напоре и измерять фильтрационный расход воды в более широком диапазоне его значений.
Водорегулирующее устройство (рис. 29.1) состоит из штатива 1, верхнего 2 и нижнего 5 стабилизаторов уровня с вмонтированными внутри автосливами 3 и штуцерами 4 для разводки воды, питающего 9 и приемного 7 сосудов, крана 10 для регулировки подачи воды. Стабилизаторы уровня можно передвигать вверх и вниз по штанге штатива. Действующий напор устанавливают на разности высот автосливов.
и одометра фильтрационной установки Ф-1м.
Кроме водорегулирующего устройства в состав фильтрационных приборов входит одометр - герметичная камера, состоящая из основания 13, обоймы для грунта 14 с верхней 21 и нижней 11 внутренними перфорированными крышками, внешней крышки 16, входного 24 и выходного 22 кранов и устройства 19, ограничивающего объем образца при набухании торфа. <1>
--------------------------------
<1> Одометры приборов Ф = 1 М и ПВ имеют плотно притертый шток 18, проходящий через арретирный винт 19 ограничивающего устройства и предназначенный для передачи вертикальной нагрузки на образец при определении коэффициента фильтрации под нагрузкой.
В гидравлическую систему прибора вмонтирован термометр 17 для измерения температуры фильтрующейся воды.
29.2. Подготовка и проведение опытов
Опыты по определению коэффициентов фильтрации на любом из названных выше приборов проводят в соответствии с инструкциями по их эксплуатации. При этом, однако, следует учитывать те необходимые изменения в порядке работы с прибором, которые обусловлены введением в его систему нового узла - водорегулирующего устройства. Для примера приведен порядок работы с прибором Ф-1м при лабораторном определении коэффициента фильтрации в торфяном образце.
Перед проведением опыта готовят 0,5%-ный раствор фенола <2> в 2 - 3 л дистиллированной воды, фильтровальную бумагу, секундомер, технические весы, алюминиевый бидон вместимостью 1 л. Все соединения деталей смазывают техническим вазелином, а краны - вакуумной смазкой. Смазку можно приготовить из смеси графитной муки с техническим вазелином. Затем приступают к работе с прибором, придерживаясь следующей последовательности операций.
--------------------------------
<2> Фенол добавляют в воду для подавления процессов жизнедеятельности бактерий и прекращения газовыделения в порах торфа.
1. Одометр разбирают для установки в него обоймы с образцом торфа. Для этого отвинчивают зажимные гайки 15 на крыше 16 и снимают ее, вынимают внутреннюю перфорированную крышку 21 и обойму 14.
2. Нижнюю камеру 12 заполняют водой и собирают водорегулирующее устройство (см. рис. 29.1). После сборки это устройство подсоединяют к нижнему входному крану 24 одометра и открывают его на время, достаточное для покрытия водой нижней перфорированной крышки 11.
3. Устанавливают на место обойму с образцами и собирают одометр. Для этого на нижнюю поверхность обоймы с образцом торфа накладывают вырезанную по внутреннему диаметру обоймы и смоченную водой фильтровальную бумагу. Обойму с образцом устанавливают в корпусе одометра на нижнюю перфорированную крышку. Образец сверху накрывают вторым кругом смоченной фильтровальной бумаги и на него сверху накладывают перфорированную крышку 21. В зазоры между корпусом и обоймой, обоймой и крышкой 16 укладывают резиновые прокладки 23. Наружную крышку закрепляют зажимными гайками 15. Арретирный винт 19 закручивают до соприкосновения с верхней перфорированной крышкой так, чтобы не сжимался образец.
4. Образец торфа насыщают водой до полной влагоемкости путем пропуска через него фильтрационного потока воды и дальнейшего насыщения торфа под небольшим напором в течение 16 - 24 ч. Для этого открывают кран 10 на питающем сосуде, краны 24 и 22 на входе и на выходе из одометра, а также клапан 22 в крышке одометра для выпуска воздуха. После выхода из прибора всего воздуха через клапан 20 и появления стока воды через выходной кран 22 их закрывают и прибор оставляют в покое до полного насыщения торфа водой.
5. После насыщения образца торфа водой собирают водорегулирующее устройство и приводят его в рабочее состояние. Для этого (см. рис. 29.1) автослив нижнего стабилизатора уровня подключают к выходному крану 22 одометра. По разности высот автосливов в верхнем и нижнем стабилизаторах уровня устанавливают рабочий напор h = 5 см. Количество 0,5%-ного раствора фенола в питающем бачке доводят до 2 - 3 л. Открывают верхний 22 и нижний 24 краны одометра, частично открывают кран 10 на выходе из питающего сосуда и с его помощью регулируют подачу воды в верхний стабилизатор уровня. При этом кран 10 регулируют так, чтобы вода поступала в верхний стабилизатор уровня с очень небольшим избытком, который сливают через автослив и шланг в сосуд 8.
6. Измеряют фильтрационный расход воды. Вначале измеряют фильтрационный расход при движении воды через образец снизу вверх. Непосредственно начинают его измерять через 5 - 10 мин после начала поступления воды через шланг 6. Включают секундомер и одновременно под шланг 6 подставляют сосуд 7 для измерения объема фильтрата. Через 10 - 40 мин, когда объем фильтрата будет 2 - 5 мл <1>, отключают секундомер и одновременно сосуд 7 убирают из-под шланга 6; термометром 18 измеряют температуру воды в гидравлической системе прибора, сосуд с фильтратом взвешивают с погрешностью до 0,01 г и делают соответствующие записи в лабораторном журнале (прил. 66).
--------------------------------
<1> Если при напоре h = 5 см вода через образец торфа не фильтруется, надо увеличить напор до 10 см и более.
Затем приступают к новому циклу фильтрации "сверху вниз", для чего переключают шланги с верхнего крана 22 одометра на нижний 24, а с нижнего на верхний.
Всего на образце проводят четыре цикла; по два цикла фильтрации в одном направлении. Расхождение фильтрационных расходов на 10% и более указывает на неполное насыщение образца водой. При этом образец торфа доводят до полного насыщения и опыт повторяют.
7. После опыта воду из гидравлической системы прибора сливают через краны 22 и 24, одометр разбирают, обойму с образцом извлекают для дальнейшего определения его водно-физических характеристик.
8. Определяют влажность образца и плотность сухого торфа. Для этого образец перекладывают в предварительно взвешенный алюминиевый бидон, взвешивают с погрешностью до 0,1 г и высушивают в термостате при температуре 105 °C до постоянной массы. По результатам взвешивания и объему образца вычисляют объемную влажность образца и плотность сухого торфа по формулам:
,где Mв - разность значений массы бидона с влажным образцом и бидона с сухим образцом, г;
Mсух. в - разность значений массы бидона с сухим образцом и пустого бидона, г;
V - внутренний объем обоймы, см3.
9. Определяют содержание минеральных веществ (зольность) в торфе (см. п. 28.5).
29.3. Обработка результатов опытов и их анализ
Коэффициент фильтрации Kt=10 °C, приведенный к температуре воды 10 °C, вычисляют по данным всех циклов опыта:
,где Kt=10 °C, м/сут;
V - объем фильтрата, см3;
- продолжительность фильтрации, мин;S - площадь сечения образца, см2;
I - градиент напора, равный h/l;
t - температура воды в гидравлической системе одометра, °C.
Если значения Kt=10 °C, вычисленные для всех циклов, различаются между собой не более чем на 10%, то опыт считают удачным и по ним вычисляют среднее значение коэффициента фильтрации.
Запись опытных данных и их обработку и все вычисления ведут в лабораторном журнале по форме прил. 66.
Из одного горизонта торфяной залежи отбирают (см. гл. 24) и испытывают несколько образцов торфа, что позволяет по опытным значениям коэффициента фильтрации K произвести доверительную оценку его истинного среднего значения K* на изучаемом участке болота, имеющую вид неравенства
или
,где
- среднее арифметическое из экспериментальных значений коэффициента K;
- среднее арифметическое из экспериментальных значений коэффициента K;
- величина, определяемая по эмпирическому стандарту S и критерию t распределения Стьюдента, зависящего от заданной доверительной вероятности (надежности оценки) P и числа степеней свободы R, связанного с числом измерений n соотношением R = n - 1.Значения критерия t (P, R) берут из таблицы, приведенной в прил. 67. Эмпирический стандарт S вычисляют на основании экспериментальных значений коэффициента фильтрации K по формуле
.В прил. 68 приведен пример вычисления среднего коэффициента фильтрации в торфяном горизонте и доверительного интервала его значений по данным экспериментального исследования фильтрационных свойств ряда образцов торфа, отобранных из этого горизонта.
29.4. Определение коэффициентов вертикальной фильтрации
в разделяющем слое болот
Значения коэффициента вертикальной фильтрации через разделяющий (контактный) слой залежи с подстилающим минеральным грунтом могут быть определены по изложенной выше методике с применением тех же приборов.
При испытании на фильтрацию образцов минерального грунта, имеющих нарушенную структуру, загружают грунт в обойму одометра и уплотняют его под водой, засыпая грунт малыми порциями. Этот прием формирования и насыщения водой образца позволяет избежать защемления воздуха в порах грунта.
КОМПЛЕКСНЫХ ИССЛЕДОВАНИЙ ГИДРОМЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЙ
ЗАБОЛОЧЕННЫХ ТЕРРИТОРИЙ ДЛЯ ОБОСНОВАНИЯ СПОСОБОВ ИХ ОСВОЕНИЯ
И ИНЖЕНЕРНОГО ПРОЕКТИРОВАНИЯ
ПРОГРАММА I
ИССЛЕДОВАНИЕ ТИПОЛОГИИ, МОРФОЛОГИИ И СТРОЕНИЯ БОЛОТ
И МОРФОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК ВНУТРИБОЛОТНЫХ
ВОДНЫХ ОБЪЕКТОВ
А. Камеральные работы
1. Сбор материалов по исследуемому району:
а) подбор картографических материалов;
б) оформление заказов на материалы аэрофотосъемки и их получение;
в) сбор сведений о болотах района из литературных источников, отчетов и записок организаций, работающих на этой территории.
2. Работа с картами и материалами аэрофотосъемки:
а) дешифрирование уточненных фотосхем и других материалов аэрофотосъемки;
б) составление типологических карт с техническими характеристиками болотных микроландшафтов;
в) составление гидродинамических сеток линий стекания (для болотных массивов);
г) определение морфологических характеристик речных бассейнов.
Б. Полевые работы
1. Комплексные исследования строения и морфологии болот:
а) нивелировка поверхности болота по заданным на основе аэрофотоматериалов направлениям (маршрутам);
б) описание болотных микроландшафтов по маршрутам (характеристика строения поверхности болота, состава растительного покрова, обводненности);
в) определение расчетной поверхности болотных микроландшафтов путем нивелирования или линейной таксации микрорельефа;
г) определение мощности торфяной залежи по маршрутам с отбором проб для анализов на степень разложения, зольность и ботанический состав;
д) определение пнистости торфяной залежи;
е) характеристика подстилающего торфяную залежь минерального грунта.
2. Гидрографические и морфологические обследования внутриболотных водных объектов:
а) описание внутриболотных водотоков (ширина, глубина, скорость течения, характер русла и берегов, химический состав воды и т.д.);
б) описание внутриболотных озер (площадь, глубина, характер дна и берегов, химический состав воды и т.д.)
В. Обработка полевых материалов и составление
научно-технического отчета
1. Обработка полевых материалов:
а) обработка и проверка нивелировочных журналов;
б) нанесение полевых маршрутов на фотосхему и привязка к местности пунктов отбора образцов торфа;
в) построение стратиграфических профилей болот по маршрутам;
г) описание болотных микроландшафтов по маршрутам;
д) описание внутриболотных рек и озер.
2. Научный анализ материалов и обобщение данных:
а) уточнение морфологических и структурных характеристик различных типов болотных микроландшафтов для болот исследуемого района;
б) уточнение дешифровочных признаков и типологических карт болот по данным наземных обследований;
в) составление подробной характеристики болот района по данным наземных исследований и результатам дешифрирования аэрофотоснимков;
г) подробное гидрографическое описание обследованных внутриболотных рек и озер;
д) составление научно-технического отчета.
ПРОГРАММА II
ИССЛЕДОВАНИЕ ЭЛЕМЕНТОВ ВОДНОГО БАЛАНСА
И ГИДРОМЕТЕОРОЛОГИЧЕСКОГО РЕЖИМА БОЛОТ, ВОДОТОКОВ И ОЗЕР
А. Камеральные работы
1. Сбор гидрологических и метеорологических данных по исследуемому району и прилегающей к нему территории:
а) сбор материалов по режиму уровней и стока, ледовым и температурным условиям рек и озер, водно-тепловому режиму болот;
б) сбор сведений по метеорологическому режиму района.
2. Предварительные расчеты и анализ собранных данных:
а) расчет гидрологического режима водных объектов по имеющимся данным;
б) расчет составляющих водного баланса болот и озер по имеющимся данным;
в) анализ собранных данных и результатов расчета элементов водного режима и баланса водных объектов для уточнения состава гидрометеорологических наблюдений.
3. Изучение района исследований по картам и схемам в целях определения мест для размещения пунктов наблюдений за водным режимом:
а) подбор картографического материала и аэрофотоснимков для исследуемого района;
б) выбор по аэрофотоматериалам направлений болотных створов и пунктов наблюдений на водотоках и озерах, а также пунктов проведения определений водно-физических свойств верхнего слоя торфяной залежи.
Б. Полевые работы
1. Рекогносцировочное обследование района для организации пунктов наблюдений:
а) аэровизуальное обследование района;
б) наземное обследование намеченных водных объектов, выбранных для изучения;
в) уточнение на местности положения выбранных пунктов для организации наблюдений.
2. Оборудование пунктов наблюдений:
а) гидрологических постов и гидрометрических створов на водотоках;
б) гидрологических постов на озерах;
в) водомерных створов на болотах;
г) метеорологической площадки на болоте;
д) теплобалансовой площадки;
е) площадок для наблюдений за испарением с болот и водной поверхности;
ж) пунктов для проведения работ по определению фильтрационных характеристик торфяной залежи.
3. Производство наблюдений:
а) за уровнями болотных вод, уровнями воды в озерах и водотоках;
б) за речным стоком с заболоченных водосборов;
в) за ледовым режимом водотоков и озер и промерзанием болот;
г) за химическим составом речных, озерных и болотных вод;
д) за снежным покровом;
е) за составляющими радиационного и теплового баланса болот;
ж) за основными метеоэлементами (температура и влажность воздуха, осадки, ветер, облачность, атмосферные явления);
з) за испарением с болот по испарителям ГГИ-Б-1000.
Кроме перечисленных наблюдений определяют коэффициенты фильтрации в деятельном слое торфяной залежи в различных болотных микроландшафтах (на крупных монолитах с помощью полевых фильтрационных лотков) и расчетную поверхность болотных микроландшафтов (РПМ) методом линейной таксации микрорельефа поверхности болот.
В. Обработка полевых материалов и составление
научно-технического отчета
1. Обработка и проверка полевых материалов с построением графиков:
а) по уровенному режиму и стоку водотоков;
б) по гидрографическому обследованию водотоков: промеры русла, расходы воды, поперечные профили рек и т.д. (построение графиков);
в) по обследованию озер (построение графиков);
г) по наблюдениям за уровнем воды на болотах (построение графиков);
д) по данным теплобалансовых площадок: радиационный баланс болот, температурный и тепловой режим торфяной залежи, метеорологический режим и т.д. (построение графиков);
е) по определению фильтрационных свойств торфяной залежи в полевых условиях на крупных монолитах (построение рабочих графиков);
ж) по линейной таксации микрорельефа поверхности болот (построение графиков);
з) по расчету стока водотоков за период экспедиционных работ.
2. Обобщение материалов и научный анализ:
а) описание гидрологического режима водотоков, определение их расчетных гидрологических характеристик;
б) описание гидрологического режима исследуемых озер, определение их гидрологических характеристик и составляющих водного баланса;
в) определение гидрологических характеристик болот;
г) уточнение методик расчета элементов водно-теплового режима болот и озер;
д) анализ и обобщение данных по фильтрационным характеристикам торфяной залежи болот исследуемого района;
е) анализ и обобщение данных по фильтрационным характеристикам торфяной залежи болот исследуемого района;
ж) составление научно-технического отчета.
ПРОГРАММА III
КОМПЛЕКСНЫЕ ИССЛЕДОВАНИЯ ВОДНО-ТЕПЛОВОГО РЕЖИМА
ЗАБОЛОЧЕННЫХ ТЕРРИТОРИЙ В ЗОНЕ МНОГОЛЕТНЕЙ МЕРЗЛОТЫ
А. Камеральные работы
Сбор материалов по исследуемому району
а) сбор аэрофотоснимков и картографического материала;
б) сбор сведений о строении и структуре болот;
в) сбор данных о водно-тепловом режиме болот;
г) сбор данных о водно-тепловом режиме минеральных почвогрунтов;
д) выбор объектов для организации пунктов наблюдений на основе топографических карт и материалов аэрофотосъемки.
Б. Полевые работы
1. Рекогносцировочное обследование района работ для окончательного выбора пунктов наблюдений:
а) аэровизуальное обследование района;
б) наземное обследование выбранных для изучения водных объектов;
в) уточнение на местности положения выбранных пунктов для организации наблюдений.
2. Организация и оборудование пунктов наблюдений:
а) метеорологической площадки;
б) теплобалансовой площадки;
в) гидрологических постов и гидрометрических створов на водотоках и озерах, водомерных створов на болотах;
г) площадки для наблюдений за испарением с болот и водной поверхности;
д) площадки для наблюдений за глубиной и интенсивностью оттаивания торфяных и минеральных почвогрунтов.
3. Производство наблюдений:
а) гидрографическое обследование рек и озер, на которых оборудованы временные посты;
б) наблюдения за уровнем болотных вод, уровнями воды на водотоках и в озерах;
в) наблюдения за речным стоком с заболоченных водосборов;
г) наблюдения за осадками и составляющими радиационного и теплового баланса;
д) наблюдения за испарением с болот и водной поверхности;
е) наблюдения за оттаиванием торфяных и минеральных почвогрунтов;
ж) наблюдения за распределением снегозапасов на речных водосборах;
з) наблюдения за основными метеорологическими элементами (температура и влажность воздуха, осадки, ветер, облачность, атмосферные явления и др.);
и) наблюдения за температурным режимом торфяной залежи и минеральных почвогрунтов;
к) наблюдения за химическим составом речных, озерных и болотных вод.
В. Обработка полевых материалов и составление
научно-технического отчета
1. Обработка и проверка полевых материалов:
а) по результатам обследования участков водотоков и озер в районах расположения водомерных постов;
б) по линейной таксации микрорельефа поверхности болота;
в) по уровенному режиму и стоку водотоков;
г) по уровенному и температурному режиму озер;
д) наблюдений за оттаиванием торфяных и минеральных почвогрунтов;
е) наблюдений, полученных на метеорологической и теплобалансовой площадках;
ж) наблюдений за уровнем болотных вод (построение графиков).
2. Научный анализ и обобщение материалов:
а) составление технических дел постов;
б) анализ данных наблюдений по уровенному режиму водотоков, озер и болот, составление предварительной характеристики гидрологического режима водотоков, озер и болот;
в) проверка по данным наблюдений применения методов расчета уровней болотных вод и оттаивания болот по метеорологическим данным в условиях исследуемого района;
г) анализ и обобщение полевых материалов теплобалансовых и метеорологических наблюдений, предварительная характеристика теплового режима торфяной залежи и минеральных почвогрунтов;
д) характеристика изменения мощности деятельного слоя в зависимости от микрорельефа поверхности и метеорологических факторов;
е) анализ и обобщение материалов наблюдений за снежным покровом и распределением его на речных водосборах;
ж) оценка изменения водно-теплового режима заболоченных территорий под влиянием хозяйственной деятельности;
з) характеристика распределения и определение площади мерзлых болот на речных водосборах.
Примечания: 1. Выпуклые олиготрофные болота относятся к талым болотам с сезонным промерзанием. 2. "Рямы" относятся также и к плоским евтрофным и мезотрофным болотам.
Структура аэрофотоизображения | Значение дешифровочного признака | Примечание |
1 | 2 | 3 |
Прямые дешифровочные признаки | ||
Зернистая: | Облесенность | |
крупнозернистая | Лесные массивы на суходолах и минеральных островах среди болот, хорошо выделяющиеся по крупной густой и равномерной зернистости | Распространены в таежной и лесотундровой зоне |
мелкозернистая | Облесение на болоте | Типичны для верховых, переходных и низинных болот. На бугристых и полигональных болотах облесение отсутствует, только иногда встречаются отдельные деревья по контуру |
Извилисто-полосатая | Грядово-мочажинный и грядово-озерковый мезорельеф. Гряды - серые извилистые узкие полосы с выраженной зернистостью закономерно чередуются с мочажинами (полосы более светлого или темного тона), иногда с озерками (черные пятна) | Типичны для верховых сфагновых или низинных гипново-осоковых болот. Причем на верховых болотах тон в общем более светлый, чем на низинных |
Пятнисто-полосатая | Бугристо-топяной мезорельеф. Серые или белесоватые пятна (бугры) чередуются с темно-серыми полосами (топями) или черными пятнами (озерками) | Бугристые болота зоны многолетней мерзлоты, характерны для северной тайги и лесотундры |
Сетчато-полигональная | Полигональный мезорельеф. Серые или темно-серые полигоны окаймлены черными, иногда белесоватыми линиями (трещинами) | Полигональные болота распространены в тундре, иногда в лесотундре |
Однородная или мозаично-пятнистая, иногда с мелкой зернистостью, темно-серый или серый тон снимка | Низинные или переходные болота | Распространены в таежной, лесостепной и степной природных зонах |
Черные, иногда белесоватые (блики) пятна на общем фоне болота | Озера и озерки на болоте, блики на озерах от солнечных лучей | Распространены на всех типах болот, имеют различную форму и размеры |
Темные или черные извилистые линии-полосы на более светлом фоне болота | Внутриболотные речки и ручьи. Часто русло водотоков прослеживается по узкой полосе с мелкозернистой структурой | Распространены на всех типах болот |
Обособленные, резко оконтуренные участки с крупнозернистым рисунком на темном или светлом фоне, иногда с мелкой зернистостью | Минеральные острова на болоте, покрытые лесом | Распространены на болотах с сезонным промерзанием торфяной залежи |
Обособленные участки с редкой крупной зернистостью на фоне пятнисто-полосатой структуры | Минеральные острова на болоте с редколесьем | Распространены на болотах северной тайги и лесотундры |
Система черных или темных прямых линий, связанных с гидрографической сетью | Осушительные каналы | Распространены чаще на переходных и низинных, реже - на верховых болотах |
Прямоугольные участки, расположенные в определенной системе и ограниченные черными прямыми линиями | Участки болот, используемые под торфоразработку; черные линии - осушительные канавы | Распространены на переходных и низинных, реже - на верховых болотах |
Светлые прямые узкие полосы на фоне зернистого рисунка | Просеки на болотах | Распространены на всех типах облесенных болот с сезонным промерзанием торфяной залежи |
Светлые или темные плавно извилистые узкие полосы | Гати, дороги, тропы, зимники на болотах | Распространены и хорошо заметны на всех типах болот |
Площади светлого фона с прямыми границами среди темных участков с мелкозернистым рисунком | Лесосеки | Распространены среди лесных болот и на облесенных участках моховых болот |
Светлые точки на темном фоне с примыкающими к ним с одной и той же стороны черными точками | Стога сена на травяных болотах | Распространены на участках, расположенных вдоль водоемов и водотоков, иногда по окрайке травяных болот |
Косвенные дешифровочные признаки | ||
Концентрическое расположение полосатых линий, центр которых совпадает с генетическим центром болот: | Верховое болото с выпуклой формой поверхности | Разная степень выпуклости поверхности выражается на аэрофотоснимке закономерно распределенными микроландшафтами на болотном массиве |
Центральная часть массива со слабо выраженными извилисто-полосатыми линиями оконтурена на снимке темной полосой с зернистым рисунком, окрайки светлые или темно-серые | Резковыпуклый болотный массив | В центре болотного массива располагается слабо выраженный грядово-мочажинный комплексный микроландшафт, на склоне - лесные и мохово-лесные микроландшафты, так называемое облесенное кольцо. Окрайки массива заняты моховыми и мохово-травяными микроландшафтами |
Концентрическое расположение извилисто-полосатых линий, занимающих основную часть болотного массива | Пологовыпуклый болотный массив | Грядово-мочажинный комплексный микроландшафт занимает основную часть болотного массива, облесенное кольцо, как правило, отсутствует |
Центральная часть болота на снимке занята извилисто-полосато-пятнистой и полосато-пятнистой, на склонах - извилисто-полосатой структурой | Плосковыпуклый болотный массив, часто сложная болотная система | Центральная часть болотного массива занята грядово-озерковым или озерно-болотным комплексным микроландшафтом, склоны - грядово-мочажинным |
Извилисто-полосатый рисунок располагается перпендикулярно продольной оси болота | Болото с вогнутой формой поверхности типа "аапа" | Центральная часть массива занята грядово-мочажинным микроландшафтом переходного типа, окрайки - моховыми или мохово-травяными микроландшафтами верхового типа. Болотные массивы типа "аапа" характерны для районов водно-ледникового рельефа |
ГИДРОГРАФИЧЕСКОЙ СЕТИ НА БОЛОТАХ
Наименование водного объекта | Дешифровочные признаки | Краткая наземная характеристика |
1 | 2 | 3 |
Водоемы | ||
Озера: | Озера выглядят на снимках черными, иногда белыми (солнечные блики) пятнами, как правило, округлой или овальной формы довольно больших размеров, резко выделяющимися по тону среди светлого фона болота | Озера широко распространены на всех типах болотных массивов. Они мелководные (глубина 1 - 1,5 м) с площадью зеркала от 1 га до нескольких квадратных километров |
с открытой водной поверхностью зарастающие | Черные пятна с четкими границами, хорошо выделяющимися на фоне болот | Озера, расположенные в центральных частях болотных массивов, часто являются водораздельными |
Серая полоса (сплавина) вокруг черного пятна озера, часто с расплывчатым внутренним контуром и более четкой внешней границей - бывшей береговой линией озера. Когда сплавина почти полностью покрывает всю площадь озера, оно выглядит на снимке серым пятном с отдельными черными пятнами открытой водной поверхности и с хорошо просматриваемой бывшей береговой линией | Крупные озера, как правило, являются первичными водоемами | |
спущенные | Серое пятно, иногда с отдельными черными пятнами открытой водной поверхности и хорошо просматриваемой бывшей береговой линией озера | |
Озерки и микроозерки: | Озерки и микроозерки, как и озера, выглядят на фотоснимке черными, иногда белыми (солнечные блики) пятнами небольших размеров. Они расположены группами или вытянуты цепочкой | Озерки и микроозерки, образовавшиеся в процессе развития болот, имеют небольшие (до 1 га) размеры и располагаются чаще всего группами. Встречаются они исключительно на верховых сфагновых и бугристых, реже - на низинных и полигональных болотах. По своему положению на верховых болотах их можно подразделить на склоновые и контактные |
склоновые | Группа черных пятен с четкой, часто извилистой береговой линией | Характерные для плоских склонов пологовыпуклых и плосковыпуклых моховых болотных массивов, входящих в болотные системы, чаще располагаются группами |
контактные | Группа черных пятен вытянутой формы, обычно расположенных полукольцом у подножья склонов выпуклых моховых массивов | Образуются в результате выклинивания грунтовых (болотных) вод вдоль линий контакта выпуклых моховых болотных массивов и располагаются в нижних частях склонов. На изолированных болотных массивах встречаются редко |
Водотоки | ||
Реки и ручьи: | Реки и ручьи просматриваются на фотоснимках темно-серыми или черными извилистыми узкими полосками или линиями на более светлом фоне болота | Реки и ручьи встречаются на болотах всех типов и могут быть первичного и вторичного происхождения. Первые, как правило, имеют торфяно-минеральное русло с прослойкой сапропеля на дне и связаны с внешними водоприемниками. Исток их часто лежит за пределами болота. Реки и ручьи вторичного происхождения, образовавшиеся при слиянии нескольких болотных массивов в системы, берут начало на болотах и впадают во внутренние водоприемники |
с открытым руслом | Темно-серые или темные извилистые полосы, вдоль которых хорошо дешифрируются лесные и мохово-лесные микроландшафты с четко выраженной зернистостью | |
с зарастающим руслом | Темная прерывистая полоска: черные полоски чередуются с более светлыми. Вдоль таких русел располагаются мохово-травяные и травяные микроландшафты | |
Топи | ||
Топи: | Топи имеют на фотоснимке вид темных полос или полос-мазков, часто в виде пестрого мозаичного или полосатого рисунка. Участки темно-серых и черных тонов чередуются с более светлыми пятнами и резко выделяются на общем фоне болот | Топи широко распространены на всех типах болот, но более характерны для верховых или низинных болот, являются своеобразным элементом внутриболотной гидрографической сети вторичного происхождения и представляют собой сильно насыщенные водой участки болот. В отличие от водотоков топи не имеют выраженного русла. По характеру проточности топи можно подразделить на застойные, фильтрационные и проточные |
Застойные топи: | Темно-серая штрихообразная структура без определенно выраженного направления стока или участки темно-серого тона с мелкими светло-серыми очажками своеобразного мозаичного рисунка | Это переувлажненные участки болот, приуроченные к плоским локальным водоразделам или к окрайковым участкам болот без ясно выраженного стока |
водораздельные | Темно-серый штрихообразный рисунок, часто занимающий большую площадь | Приурочены к уплощенным местным водоразделам болотных систем без ясно выраженного стока |
прибереговые | Участки темно-серого тона с отдельными черными и светло-серыми мелкими очажками, создающими мозаичный характер рисунка | Встречаются по окрайкам болот и у подножья склонов выпуклых болотных массивов |
Фильтрационные топи: | Темные полосы на более светлом фоне болота с извилисто-полосатым рисунком, представляющим собой чередование светлых (узких гряд) и темных (широких мочажин) полосок | Фильтрационные топи широко распространены на болотах с выпуклой и вогнутой формами поверхности. Приурочены к склонам простых или сложных болотных систем и представляют собой закономерное чередование гряд и мочажин |
грядово-мочажинные | Светлые извилистые полоски (гряды) чередуются с параллельными им темно-серыми широкими (сильно обводненные мочажины) | Распространены в виде вытянутых полос на склонах болотных массивов. Выделяются среди других комплексных микроландшафтов более широкими, очень топкими мочажинами |
грядово-озерковые | Светлые, иногда белые полоски-гряды чередуются с черными более широкими полосками-озерками с открытой водной поверхностью | Распространены на плоских склонах террасовидных уступов болотных систем |
Проточные топи: | Мазки темно-серого и черного цвета, часто с более светлыми вкраплениями (пятнами), расположены в направлении общего и частного уклона болота | Представляют собой сильно переувлажненные участки болот с постоянным или периодическим стоком |
за минеральными островами | Темно-серые полосы или мазки за минеральными островами, постепенно суживающиеся к периферии болота | Топяные участки расположены за минеральными островами по уклону болота |
выклинивания | Темно-серые с черными штрихами расходящиеся постепенно исчезающие полосы | Образуются за счет выклинивания вод на склонах болотных массивов и у подножья склонов пологовыпуклых массивов и систем |
транзитные | Резко очерченные темно-серые или черные полосы значительной протяженности, в конце которых просматривается черная извилистая линия-ручей | Представляют собой переувлажненные участки значительной протяженности, направленные по ложбинам болотной системы. Характеризуются постоянным стоком за счет выклинивания вод с прилегающих выпуклых болотных массивов. Иногда образуются в результате заторфовывания истоков речек и ручьев и обычно связаны с внешними водоприемниками |
РАЗЛИЧНЫХ ТИПОВ БОЛОТ И ОСНОВНЫХ БОЛОТНЫХ МИКРОЛАНДШАФТОВ
Группа и тип болотного микроландшафта | Дешифровочные признаки на аэрофотоснимках | Краткая наземная характеристика микрорельефа и растительности, приуроченность болотных микроландшафтов |
1 | 2 | 3 |
Полигональные болота | ||
Плоскополигональные: | Сетчато-полигональный рисунок с однородной по тону поверхностью полигонов. Полигоны окаймлены черными, иногда белесоватыми полосками - трещинами | Плоские или слегка выпуклые 4-, 5- или 6-угольные полигоны разделены трещинами. Торфяная залежь полигонов мерзлая, в теплый период года оттаивает на глубине 30 - 50 см |
Полигонально-трещиноватый | Однородная по тону поверхность с сетчато-полигональным рисунком. Полигоны серого или темно-серого тона с мелкозернистой структурой окаймлены прямолинейными трещинами черного или белесоватого тона | Плоские или слегка выпуклые многоугольные полигоны с размерами сторон 8 - 15 м, иногда 20 - 25 м. Поверхность полигонов мелкокочковатая, реже ровная. Кочки высотой 5 - 15 см и диаметром у основания 10 - 30 см занимают 40 - 60% их площади. Полигоны разделены узкими (20 - 50 см) и неглубокими (20 - 30 см) или широкими (1 - 2 м) и глубокими (0,6 - 1,0 м) канавообразными трещинами, часто залитыми водой. Растительность на полигонах лишайниково-кустарничковая или мохово-травяно-кустарничковая, в трещинах - осоково-сфагновая или сфагново-гипново-осоково-пушицевая. Иногда во вновь образующихся трещинах растительность отсутствует |
Вогнуто-полигональные: | Полигональный рисунок с неоднородной по тону поверхностью полигона, в центре более темный, чем на краях | Полигоны имеют вогнутую поверхность, в центре их формируются понижения - мочажины или озерки, по окрайке - валики. Торфяная залежь полигонов и валиков мерзлая, глубина сезонного оттаивания 30 - 50 см |
Полигонально-мочажинный | Рисунок полигонально-пятнистый с четко выраженными линиями-трещинами по краю полигонов, в центре полигонов более темные или светлые пятна - мочажины | Полигоны имеют вогнутую поверхность с мелкокочковатым микрорельефом. Кочки высотой 10 - 15 см занимают 50 - 60% площади полигона. В центральной части полигонов из-за протаивания мерзлоты формируются понижения - мочажины, в которых поселяется влаголюбивая травяно-моховая растительность (сфагновые или гипновые мхи, осоки, пушица). Мочажины, иногда увеличиваясь по площади, соединяются с трещинами. Трещины, как правило, неглубокие (до 30 см), шириной 1 - 2 м. В них на более сухих участках поселяется сфагново-кустарничковая, а на влажных (иногда с присутствием воды) - мохово-травяная растительность. Приподнятые края полигона сухие со сфагново-лишайниково-кустарничковой или лишайниково-кустарничковой растительностью |
Полигонально-озерковый | То же, только центральная часть полигонов с черными пятнами - озерками | То же, только в центральной части полигонов вместо мочажин сформировались микроозерки. Растительность на приподнятых краях полигонов и в трещинах такая же, как в предыдущем микроландшафте |
Полигонально-валиковый | Полигональный пятнисто-полосатый рисунок, узкие светлые полосы (валики) по краю более темного тона полигонов, трещины имеют вид темных линий на фоне светлых полос (валиков) | По краю полигона вдоль трещин сформировались валики, высота которых над поверхностью полигона 20 - 30 см, иногда до 50 см, ширина 20 - 50 см, реже до 1 м. Микрорельеф на полигоне мелкокочковатый, кочки высотой 5 - 15 см и диаметром у основания 15 - 20 см занимают до 30% его площади. Трещины более глубокие, чем в предыдущих микроландшафтах этой группы. Поверхность трещин ниже валиков на 0,7 - 1,0 м. Растительность на валиках и полигонах близка по видовому составу (лишайниково-мохово-кустарничковая), только на валиках обильны лишайники с редким кустарничковым ярусом, на полигонах более густой кустарничковый покров и обильны сфагновые мхи. В трещинах произрастает мохово-травяно-кустарничковая или мохово-травяная растительность |
Полигонально-валиково-мочажинный | То же, только центральная часть полигона имеет более темный тон по сравнению с краевыми частями | То же, только в центральной части полигона сформировалась мочажина. Часто мочажина, увеличиваясь по площади при деградации полигональных структур, соединяется с трещинами и с соседними мочажинами. Валики высотой 30 - 50 см или их фрагменты (следы разрушения валиков) располагаются вдоль трещин. Растительность на валиках и на приподнятых вдоль валиков краях полигонов и в трещинах аналогична описанной выше, а в мочажинах - травяно-моховая (осока, пушица, сфагновые и гипновые мхи) |
Полигонально-валиково-озерковый | То же, только большинство полигонов с черными пятнами - озерками | То же, только вместо мочажин сформировались микроозерки, которые иногда занимают почти всю площадь полигона между валиками. Озерки не более 0,5 м глубиной. Валики по сравнению с предыдущим микроландшафтом встречаются более высокие (до 0,7 м) и широкие (1,5 - 2,0 м). Полигоны, как правило, со сглаженными углами, более овальной формы. Растительность этого микроландшафта аналогична растительности полигонально-валиково-мочажинного микроландшафта |
Полигонально-бугристые: | Полигонально-пятнистый рисунок, часто с неоднородной тональностью. Темные полосы различной ширины окаймляют пятна более светлого тона, представляющие собой полигоны-бугры | Останцы полигонов или валиков в плане имеют овальную или четырехугольную, реже вытянутую форму и возвышаются над широкими трещинами и мочажинами-топями. Торфяная залежь мерзлая, оттаивает в теплый период года всего лишь на 30 - 50 см |
Полигонально-бугристо-топяной | То же, неоднородный рисунок со следами полигональной структуры. На более темном фоне (топи) светлые (серые) пятна - останцы разрушенных полигонов-бугров | Полигоны-бугры имеют плоскую или слегка выпуклую поверхность и возвышаются на 0,5 - 0,8 м над широкими топями, которые образовались при слиянии смежных трещин и мочажин. Размеры этих бугров порядка 2 x 10 м, склоны крутые. Топи, окаймляющие бугры, имеют ширину 3 - 5 м и более. В топях иногда (на аэрофотоснимках это хорошо видно) прослеживаются остатки (узкие валики и трещины) более древней полигональной структуры. Растительность на полигонах-буграх лишайниково-зеленомошно-кустарничковая, в топях - осоково-пушицево-гипново-сфагновая |
Полигонально-бугристо-озерковый | То же, только с черными пятнами - озерками | То же, только среди топяных участков (слившихся мочажин и трещин) распространены микроозерки |
Бугристые болота | ||
Мелкобугристые: | Мелкопятнистый рисунок светлого тона на более темном фоне | Распространены в виде узких полос вдоль суходолов или минеральных островов. Представляют собой разбросанные по топи торфяные мерзлые бугорки высотой до 1 м. Торфяная залежь бугорков мерзлая (оттаивает в летний период верхний слой торфа на 30 см), в топях - талая |
Мелкобугристо-топяной | На сером или темно-сером, иногда темном фоне мелкопятнистый рисунок более светлого тона | Мелкобугристый мезорельеф, представленный разобщенными невысокими торфяными бугорками на почти ровной поверхности топи. Бугорки имеют куполообразную форму высотой до 1 м и диаметром основания 1 - 2 м, между ними в топи торф мощностью 20 - 40 см. Растительность на бугорках сфагново-лишайниково-кустарничковая, в топях - сфагново-осоковая, сфагново-осоково-пушицево-кустарничковая, или осоково-моховая |
Плоскобугристые: | Пятнисто-полосатый рисунок. Чередование серых и белесоватых пятен (бугров) с темно-серыми полосами (топями) или с округлыми черными пятнами (озерками) | Распространены на водоразделах. Представляют собой систему низких (0,2 - 2,0 м) мерзлых бугров, разделенных сетью обводненных понижений (западины, ложбины, топи). Бугры имеют причудливую удлиненную или лопастную форму. Линейные размеры их от нескольких десятков до сотен метров. Склоны бугров крутые, поверхность плоская с мелкокочковатым микрорельефом. Обширные по площади бугры расчленены термокарстовыми воронками, представляющими собой понижения - проталины или озерки. Бугры мерзлые, в теплый период оттаивают только верхние 50 см слоя торфяной залежи. |
Межбугорные понижения (шириной 10 - 30 м), соединяясь между собой, образуют сплошную переплетающуюся сеть, часто с ясно выраженной ложбиной стока. Поверхность их вогнутая. Торфяная залежь в топях оттаивает полностью только в южных районах зоны. Растительность на буграх лишайниково-кустарничковая или сфагново-лишайниково-кустарничковая, в межбугорных понижениях - сфагново-осоково-пушицевая или осоково-пушицево-вахтово-сфагновая, в западинах иногда сфагново-пушицево-кустарничковая. Древесная растительность отсутствует | ||
Плоскобугристо-западинный | Мелкополосато-пятнистый рисунок. На белесоватом фоне (бугры) узкие серые полосы и пятна (западины) | Бугры не имеют достаточно четкого контура, так как расчленены вытянутыми замкнутыми или полузамкнутыми западинами глубиной 0,5 - 1,2 м, находящимися на разной высоте |
Плоскобугристо-топяной | Пятнисто-полосато-сетчатый рисунок. Чередование серых или белесоватых пятен (бугры) с темно-серыми широкими полосами (топи) | Бугры имеют лопастную слабо удлиненную форму, обособлены и окружены довольно широкими топями, которые, соединяясь, образуют в плане сетчатую структуру |
Плоскобугристо-ложбинно-топяной | Пятнисто-древовидный рисунок. Чередование серых или белесоватых пятен (бугры) с узкими темно-серыми полосами (топи) | Бугры разделены сетью узких обводненных ложбин - топей, имеющих в плане древовидный рисунок с ясно выраженной главной ложбиной, где концентрируется сток воды с болота. Бугры имеют причудливую лопастную форму |
Плоскобугристо-топяно-озерковый | Пятнисто-полосатый рисунок. Чередование серых или белесоватых пятен (бугры) и черных пятен (озерки) с темно-серыми полосами (топи) | Изолированные бугры имеют в плане удлиненную форму с неправильными очертаниями и окружены довольно широкими топями, в центральных частях которых распространены озерки. Площадь топей превышает площадь озерков |
Плоскобугристо-озерковый | Пятнистый рисунок. Чередование серых или белесоватых пятен (бугры) с черными пятнами (озерки) разной формы и размеров | Обширные по площади и причудливые по форме бугры чередуются с озерками, окаймленными часто топями. Площадь озерков значительно превышает площадь топей |
Полого-выпукло-бугристые: | Пятнисто-полосатый рисунок. Чередование серых или светло-серых пятен (бугры), местами оттененных по краю более темным тоном, с темными полосами (топи или озерки). На отдельных буграх прослеживаются белые пятна оголенного песка | Распространены на переувлажненных склоновых участках болотных массивов и вблизи крупных озер. Представляют собой сочетание пологовыпуклых высоких (2 - 6 м) бугров с обводненными западинами, ложбинами, топями или озерками. Форма бугров в поперечном сечении куполообразная, асимметричная, склоны их пологие, на контакте с озерами или глубоко врезанными топями - крутые. В плане бугры имеют лопастную, реже овальную форму, их ширина 20 - 40 м, длина 50 - 300 м. Поверхность бугров мелкокочковатая. |
Склоны и окрайки местами расчленены узкими ложбинами, благодаря которым на фотоснимках хорошо прослеживается выпуклая поверхность бугров. На вершинах более крупных бугров (высотой 4 - 6 м) встречаются участки с оголенным песком или торфом. Бугры покрыты лишайниково-сфагново-кустарничковой растительностью, причем на более крутых склонах и по окрайке бугров кустарничковый покров более густой и высокий, чем на их вершине. На склонах бугров местами встречаются отдельные деревья: сосны и березы. В западинах произрастают мхи и кустарнички, в ложбинах и топях - мохово-травяная растительность. Торфяная залежь мерзлая | ||
Пологовыпуклобугристо-западинный | Пятнисто-мелкополосатый рисунок. Чередование серых пятен (бугры) с мелкими темно-серыми пятнами (западины) | Распространены на контакте с суходолами и минеральными островами. Рельеф микроландшафта волнистый. Пологовыпуклые бугры высотой 2 - 3 м чередуются с полузамкнутыми западинами, заросшими сфагново-кустарничковой и сфагново-травяно-кустарничковой растительностью |
Пологовыпуклобугристо-топяной | Пятнисто-полосатый рисунок. Чередование серых или белесоватых пятен (бугры), местами оттененных по краю более темным тоном, с темными полосами (топи) | Бугры имеют причудливую лопастную форму, окаймлены топями, в плане образующими сложную структуру |
Пологовыпукло-бугристо-ложбинно-топяной | Пятнисто-древовидный рисунок. Чередование серых или светло-серых пятен (бугры) с узкими темными полосами | Бугры разделены узкими обводненными ложбинами - топями, имеющими в плане древовидный рисунок с ясно выраженной главной ложбиной стока |
Пологовыпукло-бугристо-топяно-озерковый | Пятнистый рисунок. Чередование серых или светло-серых пятен (бугры), местами оттененных по краю более темным тоном, с черными пятнами (озерки) | Бугры, обширные по площади и причудливо вытянутые по форме, чередуются с озерками |
Крупнобугристые: | Пятнисто-караваеобразный рисунок. Серые и белесоватые пятна (бугры), небольшие по площади и оттененные более темным тоном по краю, чередуются с темно-серыми и серыми полосами (топи) и черными пятнами (озерки) | Распространены в депрессиях водоразделов, в ложбинах стока и поймах рек и ручьев. Представляют собой сочетание высоких бугров и топей. Бугры высотой не менее 3 м, местами 8 - 10 м. Они имеют куполообразную форму, в плане - овальную или грядообразную. Размеры их 10 x 30 м. Склоны бугров крутые. На вершинах бугров следы деградации растительности и их разрушения - пятна оголенного торфа, песка, трещины и проталины. Бугры обычно обособлены или встречаются небольшими группами, покрыты лишайниково-кустарничковой или сфагново-зеленомошно-кустарничковой растительностью, у их подножья обычно распространен густой кустарничковый покров из карликовой березы и багульника; на склонах местами встречаются отдельные деревья сосны, кедра и березы. Топи между буграми причудливой формы, в плане местами образуют обширную плоскую очень обводненную низину, иногда с микроозерками и ручьями. На топях развита сфагново-травяная (осоки, пушица, вахта), реже - гипново-травяная растительность |
Крупнобугристо-топяной | Караваеобразный или грядовообразный рисунок. Серые или белесоватые пятна малой площади (бугры), оттененные более темным тоном по краю, чередуются с темно-серыми и темными широкими полосами | Форма бугров куполообразная, склоны крутые, часто со следами деградации - продольными трещинами, обвалами, на вершинах иногда обнаженный торф или минеральный грунт. Бугры разобщены и окружены обводненными обширными топями |
Крупнобугристо-топяно-озерковый | Пятнисто-караваеобразный рисунок. Тот же тон с черными пятнами - озерки | Такие же бугры и топи, только в сочетании с озерками округлой или овальной формы |
Верховые болота | ||
Лесные: | Мелкозернистый рисунок в сравнении с рисунком окружающих лесов на суходолах. Тон снимка серый или темно-серый | Распространены на окрайке болот и полосами вдоль рек и озер. Сплошь покрыты густой древесной растительностью, сомкнутость крон деревьев 0,5 - 0,8, преобладающая высота - 4 - 8, отдельные деревья - 10 - 14 м. Микрорельеф кочковатый, моховые повышения высотой до 60 см занимают 50 - 70% площади микроландшафта |
Сосново-сфагново-кустарничковый | Тон снимка серый или темно-серый с мелкозернистым однородным рисунком | Древесный ярус представлен исключительно сосной с единичными деревьями кедра и березы по краям массива. Травяно-кустарничковый ярус (сомкнутость 60 - 90%) представлен в основном багульником, кассандрой, голубикой, брусникой. Моховой покров сплошной и состоит из сфагновых мхов с небольшой примесью зеленых мхов |
Мохово-лесные: | Тон снимка серый или светло-серый с более мелкой зернистостью, чем в лесных микроландшафтах | Распространены на склоновых и центральных (дренированных) участках болот в виде полос вдоль болотных речек и вокруг озер. Древесный ярус менее развит, чем в лесных микроландшафтах. Сомкнутость крон деревьев 0,3 - 0,5, высота 1,5 - 4,0 м. Микрорельеф кочковатый, моховые повышения высотой 20 - 50 см занимают 50 - 60% площади микроландшафта |
Сфагново-сосново-кустарничковый | Тон снимка серый с неоднородным мелкозернистым рисунком и с заметной штриховатостью. Выделяются отдельные крупные зерна (кроны более высоких деревьев) | Древесный ярус (сомкнутость крон 0,4 - 0,5) состоит из сосны с отдельными деревьями кедра. Высота деревьев обычно 2 - 6 м, у единичных деревьев 8 - 10 м, диаметр стволов на уровне мохового покрова 3 - 15 см. Травяно-кустарничковый ярус (сомкнутость 60 - 70%) представлен в основном багульником, черникой, брусникой. Моховой покров сплошной и состоит из сфагновых мхов |
Сфагново-кустарничково-сосновый | Тон снимка серый или светло-серый с однородным мелкозернистым рисунком и со слабозаметной штриховатостью | Древесный ярус (сомкнутость крон 0,3 - 0,4) представлен сосной с единичными деревьями кедра. Высота деревьев порядка 1 - 4 м, диаметр 2 - 15 см. Травяно-кустарничковый ярус (сомкнутость 60 - 80%) состоит из багульника, кассандры, морошки |
Моховые: | Светло-серый тон снимка с заметным темно-серым мелкосетчатым рисунком (кустарничковый покров) и с разреженной зернистостью (кроны деревьев) | Распространены на окрайковых и склоновых участках болот и в долинах рек. Преобладает моховой покров, травяная и кустарничковая растительность имеет подчиненное значение. Древесный ярус разреженный (сомкнутость крон 0,2 - 0,3), высота деревьев порядка 1 - 2, реже 3 м. Микрорельеф кочковатый, моховые повышения высотой 20 - 40 см занимают 40 - 50% площади микроландшафтов |
Сфагново-кустарничковый, облесенный сосной | Светло-серый тон снимка с темно-серым сетчатым рисунком и с редкой зернистостью | Древесный ярус (сомкнутость крон 0,2 - 0,3) представлен сосной с единичными деревьями сухостоя. Высота деревьев 1 - 3 м, диаметр 5 - 10 см. Кустарничковый ярус (сомкнутость 50 - 70%) состоит из кассандры, багульника, подбела. Моховой покров сплошной из сфагновых мхов с примесью лишайников |
Сфагново-лишайниково-кустарничковый, облесенный сосной | Более светлый тон рисунка, чем на предыдущем микроландшафте (благодаря лишайниковому покрову), зернистость разреженная | Древесный ярус (сомкнутость крон 0,2) представлен сосной, высотой 1 - 2 м. Кустарничковый покров разреженный (сомкнутость 30 - 50%), представлен в основном подбелом и кассандрой. Моховой ярус сплошной и состоит в равной степени из сфагновых и лишайниковых мхов |
Сфагново-кустарничковый | Светло-серый тон снимка с мелкосетчатым рисунком темно-серого тона (кустарничковый покров). Зернистость отсутствует | Древесный ярус отсутствует. Кустарничковый покров (сомкнутость 50 - 70%) представлен кассандрой, подбелом. Моховой ярус сплошной из сфагновых мхов |
Сфагново-кустарничково-пушицевый, облесенный сосной с сухостоем | Тон снимка светлый с редкой зернистостью и с отдельными штрихами (тень от стволов сухостоя) | Распространен по окрайке болотного массива. Древесный ярус (сомкнутость крон 0,1 - 0,3) состоит из сосны и сухостоя, который составляет 30 - 50% количества деревьев с живой кроной. Высота живых деревьев обычно 1,0 - 2,5 м, сухостоя - 2 - 4 м. Травяно-кустарничковый покров представлен в основном кассандрой, подбелом, пушицей. Моховой покров сплошной и представлен более влаголюбивыми видами сфагновых мхов, чем в предыдущих микроландшафтах этой группы |
Мохово-травяные: | Тон снимка серый или темно-серый, более или менее однородный. Иногда на общем фоне снимка прослеживается редкий мелкозернистый рисунок, указывающий на облесение | Распространены по окрайке болот, вокруг крупных озер или в днищах спущенных озер. Микроландшафты этой группы характеризуются хорошо развитым травяным и моховым покровом. Древесный ярус разреженный (сомкнутость крон 0,1 - 0,2) или совсем отсутствует. Микрорельеф в основном кочковатый. На очень топких участках - ровный. Кочки высотой 10 - 30 см моховые, занимают 30 - 40% площади микроландшафта |
Сфагново-осоково-пушицево-кустарничковый, облесенный низкорослой сосной с сухостоем | Тон снимка серый с заметной штриховкой тени от сухостоя и весьма редкой мелкой зернистостью | Древесный ярус (сомкнутость крон 0,1) представлен в основном сухостоем высотой 4 - 7 м с низкорослой (0,5 - 1,5 м) сосной. В травяно-кустарничковом покрове господствуют пушица и осока, кустарнички (кассандра, подбел, клюква) произрастают только на повышениях. Моховой покров сплошной из более влаголюбивых видов сфагновых мхов |
Сфагново-осоково-пушицевый | Тон снимка темно-серый или темно-серый, однородный | Древесный ярус отсутствует. Микрорельеф кочковатый, пушицевые кочки высотой 10 - 20 см занимают 20 - 30% площади микроландшафта. Травяной покров (сомкнутость 50 - 70%) представлен осокой и пушицей |
Сфагново-осоковый | Тон снимка темно-серый однородный | Микрорельеф ровный. Древесный ярус отсутствует. Травяной покров (сомкнутость 50 - 60%) представлен осокой. Моховой ярус сплошной, из сфагновых мхов |
Сфагново-осоково-шейхцериевый | Тон снимка темно-серый или темный | Микрорельеф ровный с отдельными моховыми подушками высотой 10 - 20 см. Древесный ярус отсутствует. Травяной покров (сомкнутость 50%) состоит из шейхцерии и осоки. Моховой покров сплошной, из очень влаголюбивых сфагновых мхов |
Комплексные (моховые): | Извилисто-полосатый рисунок, часто с черными пятнами (озерки) разной формы и размеров. Общий тон комплекса светлый | |
Грядово-мочажинный: | Извилисто-полосатый рисунок. Темные или серые извилистые полосы с зернистым рисунком (гряды) закономерно чередуются со светлыми или темными полосами (мочажины). Рисунок напоминает мелко-сплетенную паутину из параллельных нитей (гряды) и ячеек (мочажины) | Распространены в центральных и склоновых участках болотного массива. Гряды обычно занимают  (или равную) площадь, чем мочажины. Резкая расчлененность мезорельефа на гряды и мочажины влечет за собой комплексность растительного покрова, которая рассмотрена далее |
1. Гряды: | ||
а) сфагново-кустарничково-сосновые | Серые довольно широкие полосы (гряды) с мелкозернистым рисунком, аналогичным рисунку мохово-лесных микроландшафтов | Распространены на хорошо дренированных склонах и на окрайке болота. Гряды занимают 50 - 60% площади этого микроландшафта, высота их 30 - 90 см. Поверхность кочковатая, моховые повышения 20 - 40 см. Они облесены сосной, сомкнутость крон 0,3 - 0,4 и высота деревьев 1 - 6 м. Кустарничковый покров (сомкнутость 70 - 80%) представлен преимущественно багульником, кассандрой, брусникой. Моховой ярус сплошной из сфагновых мхов с небольшой примесью зеленых мхов |
б) сфагново-кустарничковые, облесенные сосной | Светло-серые извилистые полосы (гряды) с губчатой структурой рисунка темно-серого тона (кустарнички) и редкой зернистостью | Распространены на склонах и центральных участках болота. Гряды занимают 50 - 70% площади этого микроландшафта, высота их 30 - 60 см. Поверхность гряд кочковатая, моховые повышения высотой 10 - 30 см. Гряды редко облесены сосной (сомкнутость крон 0,2 - 0,3), единичными деревьями сухостоя. Высота деревьев 1 - 3 м. Кустарничковый ярус (сомкнутость 70 - 80%) представлен преимущественно багульником, кассандрой, клюквой, брусникой. Моховой покров сплошной из сфагновых мхов с небольшой примесью лишайников |
в) сфагново-лишайниково-кустарничковые, облесенные сосной | Светло-серые, почти белесоватые широкие полосы с четкой, но редкой зернистостью и штриховатостью | Тот же растительный покров, что в предыдущем микроландшафте, только в моховом ярусе наравне со сфагновыми мхами широко распространены лишайники |
2. Мочажины: | Распространены на склоновых и центральных участках болота | |
а) сфагново-шейхцериевые | Светлые полосы одинаковой тональности | Мочажины занимают 30 - 60% площади микроландшафта. Облесение отсутствует. Травяной покров (сомкнутость 30 - 40%) состоит из шейхцерии. Моховой ярус сплошной из сфагновых мхов |
б) сфагново-осоково-шейхцериевые | Темно-серые полосы обычно одинакового тона, иногда к центру тон рисунка становится более темным | Такие же мочажины, как предыдущие, только в травостое наравне с шейхцерией обильно произрастает осока топяная, а в моховом покрове обычно центральные их участки сильно насыщены водой |
в) сфагново-пушицево-шейхцериевые | Светлые, почти белесоватые полосы | Распространены на склонах болота. Мочажины занимают 30 - 40% площади микроландшафта. Облесение отсутствует. Травяной покров (сомкнутость 40 - 50%) состоит из пушицы и шейхцерии. Моховой ярус сплошной из сфагновых мхов. |
г) сфагново-осоково-очеретниковые | Темно-серые, почти темные полосы неоднородного тона. Полосы обычно широкие и большой протяженности | Распространены в центральных участках болот. Мочажины занимают 50 - 60% площади микроландшафта. Облесение отсутствует. Травяной покров (сомкнутость 50 - 60%) состоит из осоки топяной и очеретника. Моховой ярус из сфагновых мхов разреженный, но иногда сомкнутостью 70 - 100%, встречаются пятна оголенного торфа |
Мочажинно-грядовый (гряды сфагново-кустарничковые, облесенные сосной; мочажины сфагново-осоково-вахтовые) | Извилисто-полосатый рисунок. Узкие извилистые темно-серые или серые полосы (гряды) с редкой зернистостью (иногда она отсутствует) чередуются с широкими темными полосами (мочажинами) неоднородного тона. Как правило, в центральных частях мочажин тон снимка более темный, чем на их окрайках | Распространены в центральных участках болот, иногда на переувлажненных их окрайках. Гряды занимают 20 - 30%, мочажины 70 - 80% площади микроландшафта. Гряды возвышаются над мочажинами на 30 - 40 см и, как правило, узкие (3 - 6 м), извилистые. Они облесены сосной, сомкнутость крон не превышает 0,2, высота деревьев 1,0 - 2,5 м. Кустарничковый покров на грядах представлен кассандрой, багульником, подбелом, моховой - сфагновыми мхами. Мочажины обширные по площади, очень обводненные, топкие. Травяной покров из осоки топяной, вахты, по окрайке - шейхцерия. Моховой ярус из сфагновых мхов разреженный, в центре мочажин - оголенные пятна торфа |
Грядово-мочажинно-озерковый (гряды сфагново-кустарничково-сосновые и сфагново-кустарничковые, облесенные сосной; мочажины сфагново-осоково-шейхцериевые) | Извилисто-полосатый рисунок. Серые извилистые полосы (гряды) с четкой зернистостью чередуются с темно-серыми полосами (мочажины), в центре которых часто располагаются черные пятна (озерки) округлой или вытянутой формы. Дешифровочные признаки гряд и мочажин этого микроландшафта аналогичны дешифровочным признакам грядово-мочажинного микроландшафта | Распространены на склонах и центральных участках болотных массивов. Гряды занимают 40 - 50% площади микроландшафта, мочажины - 30 - 40%, озерки - 10 - 30%. Гряды возвышаются над мочажинами на 30 - 50 см, облесены сосной (сомкнутость крон 0,2 - 0,4, высота деревьев - 1 - 6 м). Кустарничковый покров представлен в основном багульником, кассандрой, моховой - сфагновыми мхами. Мочажины довольно топкие, травостой из осоки и шейхцерии, моховой покров представлен сфагновыми мхами |
Грядово-озерковый: | Извилисто-полосато-пятнистый рисунок | |
1) сфагново-кустарничково-сосновые | Серые или темно-серые извилистые полосы, часто с четкой зернистостью, чередуются с темными или черными пятнами и полосами (округлой или вытянутой формы) - озерками | Распространен в центральных и на склоновых участках болотных массивов. Гряды, как правило, занимают 40 - 50%, озерки - 40% площади этого микроландшафта, мочажины встречаются фрагментами, в виде сплавин вокруг озерков. Состав растительного покрова как в грядово-мочажинно-озерковом микроландшафте |
2) сфагново-кустарничковые, облесенные сосной | Дешифровочные признаки гряд и мочажин этого микроландшафта аналогичны предыдущим комплексам | |
Низинные и переходные болота | ||
Лесные (лиственные): | Мелкозернистый рисунок светло-серого тона | Распространены по окрайкам болот, вдоль проточных топей, водотоков и осушительных каналов, часто целиком занимают пойму рек и притеррасные понижения, иногда в котловинах на водоразделах при наличии выходов грунтовых вод. Древесный ярус (сомкнутость крон 0,4 - 0,8) представлен главным образом лиственными породами (береза, ольха, ива), иногда хвойными (ель). Высота деревьев в основном 4 - 3 м, иногда 10 - 12 м. |
Березово-осоково-кустарничковый | Однородная мелкая зернистость, зерна округлой формы светло-серого тона на более темном фоне аэрофотоснимка. Примесь сосны создает неоднородный зернистый рисунок, а примесь ели - неравномерные по размеру остроконечные по форме зерна темно-серого или черного тона | Распространен на небольших по площади болотах и окаймляет евтрофные травяные болота. Тип водно-минерального питания переходный от грунтового к атмосферному. Древесный ярус представлен в основном березой, местами с небольшой примесью сосны и ели. Высота деревьев обычно 8 - 10 м. Травяно-кустарничковый ярус состоит преимущественно из осоки с небольшой примесью разнотравья и кустарничков на приствольных повышениях. Моховой покров угнетен |
Ольхово-осоково-разнотравный | Неоднородный мелкозернистый рисунок более темного тона, чем предыдущий. Промежутки между кронами темно-серые, иногда черные (в местах выхода воды на поверхность), угловатые | Распространен в притеррасных понижениях, по окрайке крупных евтрофных болот. Древесный ярус образует черная ольха, высотой 10 - 20 м и сомкнутостью крон 0,5 - 0,7, иногда с примесью березы, реже - ели. Травостой состоит из осоки. На высоких (до 1,0 м) приствольных качках с примесью разнотравья. Моховой покров угнетен, слабо развит или совсем отсутствует |
Елово-разнотравный | Тон снимка темно-серый (наиболее темный из всех лесных микроландшафтов). Рисунок мелкозернистый, неоднородный, что вызвано разной высотой древостоя. Светотени слагаются из темно-серых (кроны) и темных, почти черных (тени между кронами), переход между ними четкий | Распространен узкими полосами по окрайкам евтрофных травяных болот, у склонов террас речных долин и редко как отдельное болото. Древесный ярус состоит из ели (высотой 8 - 10 м) с небольшой примесью ольхи и березы. В травяном покрове хорошо развиты кочкарные осоки, между кочками - белокрыльник, таволга, вахта. Моховой покров развит слабо |
Травяно-лесные: | Мелкозернистый рисунок, но с заметно более редкой зернистостью, чем в лесных микроландшафтах. Тон снимка темно-серый или темный | Распространены на окрайках олиготрофных болот, в истоках и вдоль внутриболотных ручьев, в притеррасных понижениях или занимают значительную площадь евтрофных болот. Древесный ярус (сомкнутость крон 0,3 - 0,4) состоит преимущественно из березы. Высота деревьев 3 - 8 м, реже 10 - 12 м |
Осоково-березовый | Мелкозернистый неоднородный рисунок. Зернистость светло-серого тона на темно-сером гладком фоне снимка. Иногда выделяются отдельные светлые крупные зерна (высокие березы) | Древесный ярус состоит из березы высотой 3 - 12 м. В травостое - осока, вейник, редко тростник, хвощ. Моховой покров из гипновых мхов, разреженный и встречается только на кочках. |
Осоково-кустарничково-березовый | Мелкозернистый рисунок светло-серого тона на неоднородном темно-сером снимке. В стереоскоп виден мелкосетчатый рисунок (кустарнички) | Растительный покров аналогичен вышеописанному, только в травяно-кустарничковом ярусе обильно произрастают карликовая береза и кассандра (на повышениях). Моховой покров разреженный и состоит из гипновых и сфагновых мхов |
Осоково-березово-сосновый | Мелкозернистый неоднородный рисунок серого тона на темно-сером фоне снимка. Береза создает зернистость светло-серого тона, сосна - более темного | Растительный покров аналогичен вышеописанному микроландшафту |
Кустарничковые: Осоково-ивовый | Однородная очень мелкая зернистость светло-серого тона похожа на губчатую структуру. Хорошо видны отдельные куртины ивняка округлой формы с низкой тенью | Распространены вдоль внутриболотных водотоков, осушительных каналов в виде отдельных микроландшафтов среди травяных евтрофных болот. Микрорельеф кочковатый, кочки осоковые, высотой до 0,5 м. Древесный ярус состоит из кустарника ивы высотой до 2 м с отдельными деревьями березы и ольхи. Травостой состоит из осоки, иногда с примесью разнотравья. Моховой покров разреженный и состоит из сфагновых мхов, часто с примесью зеленых, на поймах - из гипновых |
Травяно-моховые: | Тон снимка серый или темно-серый однородный | Распространены на евтрофных болотах в поймах и долинах рек. Микрорельеф ровный. Облесение отсутствует |
Осоково-гипновый | Тон снимка темно-серый однородный, иногда со светлыми вкраплениями, создающими слабозаметную мозаичность | В травостое преобладают корневищные осоки с примесью вахты и хвоща. Моховой покров состоит из разных видов гипновых мхов. Иногда встречаются отдельные кусты березы и ивы высотой до 1 м |
Осоково-вейниково-гипновый | Тон снимка серый однородный | Травостой состоит из осоки и вейника, моховой покров - из гипновых мхов |
Травяные: | Тон снимка темный, однородный, сильно обводненные участки выделяются более темными, почти черными пятнами, рисунок мозаичный | Распространены в поймах и устьевых участках рек, в приозерных понижениях в условиях сильного подтопления грунтовыми водами |
Хвощевой | Тон снимка изменяется от темно-серого до черного, что создает мозаичный характер рисунка. Чередование более светлых пятен (с густым травостоем или меньшей увлажненностью) с более темными почти черными (разреженный травостой, через который просвечивает водная поверхность или оголенный темный торф) | Травостой состоит из иловатого хвоща, иногда с редкой примесью осок. Микрорельеф ровный |
Тростниковый | Светло-серые, почти белые полосы, расположенные ближе к водоемам или водотокам. В Западной Сибири часто занимает большие площади и вдали от водотоков | Травостой однородный, по составу - сплошные заросли тростника высотой до 2 м, иногда с примесью рогоза и осок. В плавнях высота тростника достигает 4 - 5 м |
Осоковый | Тон снимка темно-серый, однородный (несколько светлее, чем хвощевой и темнее тростникового). При использовании осокового болота под сенокос на общем фоне снимка выделяются светлые округлой формы пятнышки с примыкающей к ним тенью - стога сена | Травяной покров состоит из осок с небольшой примесью разнотравья. Видовой состав осок различен в зависимости от условий увлажнения и минерального питания. Микрорельеф соответствует видовому составу осок, при обилии кочкообразующих осок хорошо развит кочковатый микрорельеф, в других случаях поверхность микроландшафта почти ровная. Моховой покров развит слабо |
Комплексные (травяно-моховые) | Извилисто-полосато-мозаичный рисунок. Общий фон комплекса темный | Распространены на евтрофных болотах, в центральных их участках |
Грядово-мочажинный: | Извилисто-полосатый рисунок с четкой ориентацией полос | |
1. Гряды: | ||
а) осоково-кустарниково-гипновые | Темные извилистые полосы (гряды) с мелкопористым рисунком (кустарники), часто с редкой мелкой зернистостью (облесение гряд) | Низкие узкие гряды высотой 20 - 30 см на обширной ровной поверхности мочажин. Травяно-кустарничковый покров из осок и карликовой березки, иногда - ивы, в моховом - гипновые, реже - сфагновые мхи. Гряды облесены березой, иногда сосной |
б) осоково-гипновые | Темно-серые извилистые узкие полосы (гряды) на темном фоне полос (мочажины) однородного тона. Преобладает фон мочажин | Гряды облесены низкорослой березой. Травяной покров представлен осокой, моховой - гипновыми мхами |
2. Мочажины: | ||
а) осоково-гипновые | Темные широкие полосы (мочажины) однородного тона | Сильно обводненные мочажины с осоково-гипновой растительностью |
б) гипновые | Темные широкие полосы (мочажины) с нечетко выраженной мозаичностью рисунка, создающейся разной степенью обводненности мочажин | Травостой почти отсутствует, встречаются отдельные куртинки осок, моховой покров разреженный из гипновых мхов |
Мозаичный: | ||
1. Гряды гипново-осоково-кустарничковые | Темно-серые однородные пятна различной конфигурации относительно небольших размеров, чаще округлые (мочажины), окаймлены темными, почти черными грядами, не имеющими четкой ориентации | На грядах высотой 10 - 60 см обильно произрастают гипновые мхи, осоки, карликовая береза, встречаются папоротники, сабельник. Они облесены березой, иногда распространены кусты ивы |
2. Мочажины гипново-осоковые | На грядах заметна зернистость | Мочажины сильно обводнены, в них обильны гипновые мхи и осоки |
РАЗЛИЧНЫХ ТИПОВ БОЛОТ С ИСПОЛЬЗОВАНИЕМ
МАТЕРИАЛОВ АЭРОФОТОСЪЕМКИ
Обозначения | Группы и типы болотных микроландшафтов | |
Полигональные болота | ||
 | Плоскополигональные | Полигонально-трещиноватый |
 | Вогнутополигональные | Полигонально-мочажинный |
 | Полигонально-озерковый | |
 | Полигонально-валиковый | |
 | Полигонально-валиково-мочажинный | |
 | Полигонально-валиково-озерковый | |
 | Полигонально-бугристые | Полигонально-бугристо-топяной |
 | Полигонально-бугристо-озерковый | |
Бугристые болота | ||
 | Мелкобугристые | Мелкобугристо-топяной |
 | Плоскобугристо-западинный | |
 | Плоскобугристо-топяной | |
 | Плоскобугристо-ложбинно-топяной | |
 | Плоскобугристо-топяно-озерковый | |
 | Плоскобугристо-озерковый | |
 | Пологовыпуклобугристо-западинный | |
 | Пологовыпуклобугристо-топяной | |
 | Пологовыпуклобугристо-ложбинно-топяной | |
 | Пологовыпуклобугристо-топяно-озерковый | |
 | Крупнобугристые | Крупнобугристо-топяной |
 | Крупнобугристо-топяно-озерковый | |
Обозначения | Дополнительные сведения | ||
Гидрографическая сеть | |||
 | Водоемы | Озера площадью более 1 км2 | |
 | Озерки и микроозерки | ||
 | Водотоки | Реки и ручьи с открытым руслом | |
 | Реки и ручьи с зарастающим руслом | ||
 | Топи | Застойные | Водораздельные или прибереговые |
 | Фильтрационные | Грядово-мочажинные | |
 | Грядово-озерковые | ||
 | Проточные | Топи за минеральными островами | |
 | Топи выклинивания | ||
 | Топи транзитные | ||
Общие знаки | |||
Линии стекания: | |||
 | поверхностных вод | ||
 | фильтрационных вод | ||
 | Границы болот и минеральных островов | ||
 | Границы болотных микроландшафтов | ||
 | Водораздельная линия | ||
 | Сильно обводненные крупные мочажины | ||
 | Сухостой | ||
 | Вырубки | ||
 | Лесные просеки | ||
 | Зимние дороги | ||
Растительность на буграх: | |||
 | сфагново-лишайниково-кустарничковая | ||
 | лишайниково-кустарничковая | ||
Обозначения | Группы и типы болотных микроландшафтов | |||||||||
Верховые болота | ||||||||||
 | Лесные | Сосново-сфагново-кустарничковый | ||||||||
 | Сосново-березово-кустарничковый | |||||||||
 | Кедрово-сосново-сфагново-кустарничковый | |||||||||
 | Мохово-лесные | Сфагново-сосново-кустарничковый | ||||||||
 | Сфагново-кустарничково-сосновый | |||||||||
 | Сфагново-пушицево-сосновый | |||||||||
 | Сфагново-кустарничково-сосновый со сфагново-пушицевыми понижениями | |||||||||
 | Сфагново-кустарничково-кедрово-сосновый | |||||||||
 | Мохово-травяные | Сфагново-осоковый | ||||||||
 | ||||||||||
 | Сфагново-осоково-шейхцериевый | |||||||||
 | Сфагново-осоково-пушицевый или сфагново-пушицево-осоковый | |||||||||
 | Сфагново-осоково-пушицевый, облесенный сосной | |||||||||
 | Моховые | Сфагново-пушицевый | ||||||||
 | Сфагново-кустарничковый | |||||||||
 | Сфагново-кустарничковый, облесенный сосной | |||||||||
 | Сфагново-кустарничково-пушицевый, облесенный сосной | |||||||||
 | Сфагново-лишайниково-кустарничковый, облесенный сосной | |||||||||
 | Сфагново-пушицевый, редко облесенный сосной с сухостоем | |||||||||
 | Комплексные | Грядово-мочажинный | Гряды | сфагново-кустарничково-сосновые | Мочажины | сфагново-шейхцериевые | ||||
 | сфагново-кустарничковые, облесенные сосной | сфагново-шейхцериево-пушицевые | ||||||||
 | сфагново-шейхцериево-осоковые | |||||||||
 | сфагново-кустарничковые | сфагново-осоково-шейхцериевые | ||||||||
сфагново-осоково-вахтовые | ||||||||||
 | Мочажинно-грядовый | |||||||||
 | Грядово-мочажинно-озерковый | |||||||||
 | Грядово-озерковый | |||||||||
Низинные и переходные болота | ||||||||||
 | Лесные | Березово-осоково-кустарничковый | ||||||||
 | Березово-сосново-осоковый | |||||||||
 | Черноольхово-осоково-разнотравный | |||||||||
 | Елово-разнотравный | |||||||||
 | Травяно-лесные | Осоково-березовый | ||||||||
 | ||||||||||
 | Осоково-березово-сосновый | |||||||||
 | Вейниково-березовый | |||||||||
 | Кустарниковые | Осоково-ивовый | ||||||||
 | Кустарниково-гипновый | |||||||||
 | Тростниково-ивняковый | |||||||||
 | Травяные | Осоковый | ||||||||
 | Осоково-тростниковый | |||||||||
 | Осоково-кустарничковый | |||||||||
 | Тростниковый | |||||||||
 | Хвощевой | |||||||||
 | Вейниково-тростниковый | |||||||||
 | Гипново-травяные | Гипновый | ||||||||
 | Гипново-осоковый или осоково-гипновый | |||||||||
 | Гипно-осоковый с кустарником | |||||||||
 | Комплексные | Грядово-мочажинный | Гряды осоково-гипновые | облесенные березой | Мочажины гипново-осоковые | |||||
 | необлесенные | |||||||||
 | Мозаичный | Повышения | Понижения | |||||||
осоково-гипновые с карликовой березкой | гипново-осоковые | |||||||||
 | Пятнистый | осоково-гипновые с кустарниковой ивой | осоково-гипновые с вахтой | |||||||
Примечание. В мохово-травяной группе пропущено название сфагново-шейхцериевого микроландшафта, в травяно-лесной - осоково-кустарничково-березового.
ПРИ ОБСЛЕДОВАНИИ БОЛОТ
1. При обследовании болот работы проводят группой не менее двух человек. Группа (отряд) должна работать и передвигаться организованно: никто из членов группы не должен отставать или забегать вперед во время движения и отходить далеко от основного состава во время работы.
2. Работающая на болоте группа (отряд) должна иметь спасательное снаряжение: веревку (5 - 6 м на каждого члена группы), шесты, топор; при пересечении озерно-болотных комплексов и рек - резиновую лодку и спасательные жилеты.
3. Запрещаются работы отряда на болотах без карты (аэрофотоплана), основного и запасного компасов.
4. Наиболее опасными для работы участками болот являются сильно обводненные мочажины с шейхцериевой, осоковой и очеретниковой растительностью и мочажины с оголенным разжиженным торфом, транзитные топи, заросшие вахтой речные поймы, прибрежные сплавины вокруг озер и озерков. Категорически запрещается переходить по указанным участкам даже при наличии полного спасательного снаряжения. Переход по этим участкам допустим лишь при крайней необходимости. При этом надо соблюдать особую осторожность. Для перехода труднопроходимых участков устраивают настил (гать) из деревьев. При передвижении по опасным участкам необходимо пользоваться шестом, держа его горизонтально.
5. Передвижение через мочажины и топяные участки в период замерзания и оттаивания болота разрешается только при наличии деревянных шестов. При движении соблюдать особую осторожность и непрерывно проверять прочность мерзлого слоя.
6. В теплый период года при пересечении грядово-мочажинного и грядово-озеркового комплексов мочажины и озерки следует обходить по грядам. Категорически запрещается пересекать даже мелкие озерки и озера вброд, так как дно этих озер, как правило, сложено жидким торфом.
7. В местах распространения энцефалитных клещей рекомендуется плотно застегивать одежду и 3 - 4 раза в день осматривать тело и одежду.
8. При разбивке лагеря на суходоле необходимо выбирать сухие, возвышенные места, защищенные от ветра, вблизи источников доброкачественной питьевой воды и в отдалении от крупных деревьев, грозящих падением при ветре.
9. Разбивать лагерь в чаще леса не рекомендуется из-за обилия комаров.
10. Место для палатки должно быть очищено от кустарника и валежника.
11. При разбивке лагеря на болоте рекомендуется выбирать по возможности более сухие участки.
12. В местах, зараженных клещевым энцефалитом, разбивать лагерь следует по возможности на участках, где меньше растительности. Площадку для палатки и место возле нее желательно предварительно обработать (опылить или опрыскать) репеллентами (дихлофос). Если лагерь остается на одном месте длительное время, обработку репеллентами повторять через три дня. Спальные мешки, вкладыши, палатки и одежду осматривать перед сном для удаления клещей.
13. Место для костра выбирают с подветренной стороны лагеря не менее чем в 10 м от палатки. При ликвидации лагеря костер заливают водой и засыпают землей.
14. Для освещения палаток разрешается пользоваться только электрическими фонарями.
15. При удалении района работ от населенного пункта (или базы экспедиции) более чем на 25 км группу (отряд) снабжают радиостанцией и ракетным пистолетом с запасом сигнальных ракет.
16. При работах с помощью вертолета должна быть полная договоренность о системе наземной сигнализации и наведения на посадку вертолета при помощи ракет.
17. Поскольку вертолет не может длительное время находиться в зависшем положении, посадку в вертолет производить быстро, четко, без суеты.
18. При снятии или высадке отряда при помощи вертолета категорически запрещается:
а) подходить к зависшему вертолету до приглашения бортмеханика и находиться в момент зависания внутри круга, образованного вращающимися винтами (лопастями);
б) подходить к вертолету со стороны хвоста, где вращается вертикальный хвостовой винт; обходить вертолет можно только со стороны его передней части;
в) поднимать вертикально вблизи вертолета длинные предметы (рейки, треноги, щупы) во избежание аварии вертолета (вывод из строя несущих винтов); все легкие предметы (палатка, пустые канистры, спасательные жилеты и т.д.) должны быть привязаны к более тяжелым предметам;
г) во время посадки и полета на вертолете держать огнестрельное оружие в заряженном состоянии.
19. В местах, изобилующих гнусом, надо применять индивидуальные и коллективные средства защиты (механические и химические). В качестве индивидуальных средств защиты рекомендуются накомарники, сетки Павловского, "Дэта" и др., а в качестве коллективных - марлевые полога.
ИС NORMPROD: примечание. Обозначение формы дано в соответствии с официальным текстом документа. |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-
технического нивелирования
болото Михайловское
маршрут N 1
Начат 15.05.85 г.
Окончен 30.09.85 г.
Нивелировку производил ____________
Обработал _________________________
Проверил __________________________
Стр. 2 - 54
Дата 15.05.85 г.
N стоянки | N связующих и промежуточных точек | Глубина торфяной залежи, м | Отсчет по рейке | Превышение | Среднее превышение | Горизонт инструмента, м | Отметки, м | Расстояние между точками, м | Общее расстояние от постоянного начала, м | Примечания | |||||
задняя | передняя | промежуточная | + | - | + | - | усл. | абс. | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
1 | Rp 1 | - | д0736 | Рейка двухсторонняя, пятка красной стороны 4387. | |||||||||||
ч0986 | 55,486 | 54,500 | 50,0 | 0 | |||||||||||
к5374 | |||||||||||||||
1 (граница болота) | 0,0 | д1590 ч1488 | 53,998 | 20,4 | 30 | Высота над поверхностью земли 0,5 м | |||||||||
2 | 0,50 | ч1500 | 53,986 | 50 | Скв. 1 | ||||||||||
3 | 1,50 | д2030 ч1680 | 53,806 | 70,0 | 120 | Смена микроландшафта | |||||||||
4 | 1,70 | 2 085 | |||||||||||||
1 535 | 0549 | 0550 | 53,950 | 110,0 | 160 | ||||||||||
5 924 | 0550 | ||||||||||||||
2 | 4 | 2325 | 55,672 | 53,950 | 140,6 | 160 | |||||||||
1722 | |||||||||||||||
6110 | |||||||||||||||
5 | 1,80 | 1919 | |||||||||||||
1417 | 54,255 | 100,4 | 200 | ||||||||||||
1572 | 54,100 | 301 | Скв. 2 | ||||||||||||
6 | 2,50 | 1 922 | |||||||||||||
1 505 | 217 | 218 | 54,168 | 83,4 | 384 | Смена микроландшафта | |||||||||
5 890 | 220 | ||||||||||||||
14192 | 14 854 | 437 | 1099 | 218 | 550 | ||||||||||
662 | - 662 | - 332 | Разность 0,332 | Постраничный контроль | |||||||||||
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
бурения торфяной залежи
Район
Болото Михайловское
Маршрут N 1
Буровые скважины N 1, 2, 3, . . .
Начальник отряда __________________
Стр. 2 - 20
Данные бурения
N образца | Глубина отбора, м |
Скважина 1, бугор | |
21 | Поверхность |
22 | 0 - 0,25 |
23 | 0,25 - 0,50 |
24 | 0,50 - 0,75 |
25 | 0,75 - 1,0 |
- | 1,0 - песок |
Скважина 1, мочажина | |
26 | Поверхность |
27 | 0 - 0,25 |
28 | 0,25 - 0,50 |
29 | 0,50 - 0,75 |
30 | 0,75 - 0,90 |
- | 0,90 - песок |
Скважина 2 | |
. . . . | . . . . . . . |
Скважина 45, бугор | |
105 | Поверхность |
106 | 0 - 0,15 |
107 | 0,15 - 0,30 |
108 | 0,30 - 0,45 мерзлый |
109 | 0,45 - 0,60 мерзлый |
- | 0,60 - песок |
Дополнительные обозначения: 1 - песок; 2 - супесь;
3 - суглинок; 4 - глина; 5 - сапропель; 6 - послойные
показатели степени разложения торфа, %; 7 - повышения;
8 - понижения; 9 - отметка уровня воды.
ИС NORMPROD: примечание. Обозначение формы дано в соответствии с официальным текстом документа. |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-
полевого описания болот
Описание N 1
Дата 20.05.88 г.
Бассейн реки
Название болота Михайловское
Маршрут N 1
Скважина отбора проб N 1
Описание произвел __________________
Стр. 2
Микроландшафт ___________сфагново-кустарничково-пушицевый,___________
__________________________облесенный сосной__________________________
Местоположение микроландшафта (на окрайке, склоне,
массива)
массива)__________________________центральная часть__________________________
Микрорельеф и процентное соотношение между повышениями и понижениями
(вид кочек: моховые, пневые, осоковые и т.п.)
_моховые подушки занимают 70% площади, высотой 20 - 40 см,____________
_диаметр основания 0,3 - 0,8 м_________________________________________
Обводненность (стояние уровней воды от поверхности мохового покрова на
повышениях и понижениях) _ниже поверхности болота на 3 см (в западинах)_
Условия и характер водно-минерального питания болота (атмосферное,
делювиальное, грунтовое, ключевое) ______атмосферное___________________
Гидрографическая сеть на болоте (реки, ручьи и т.д.) _______________________
__три ручья вытекают из болота: Южный, Северный, Западный____________
_____________________________________________________________________
Стр. 3
Общая глубина торфа _____________________1,7 м________________________
Подстилающий минеральный грунт ____________пески и супеси_____________
Пнистость торфяной залежи:
а) глубинная
Глубина, м | Число пней |
0,5 | 2 |
0,7 | 1 |
0,8 | 3 |
1,0 | 1 |
1,5 | 3 |
б) поверхностная на площадке 10 x 10 м
Высота пня, см ________________________20____________________________
Диаметр, см ___________________________17____________________________
Число пней ____________________________2_____________________________
Стр. 4
Древесный ярус:
Состав породы ________________________сосна__________________________
Сомкнутость крон ___0,2___ (по десятибалльной системе)
Подсчет деревьев на площадке 10 x 10 м
Порода | Деревья с живой кроной | Сухостой | ||||
высота, м | диаметр, см | число, шт. | высота, м | диаметр, см | число, шт. | |
Сосна | до 1,0 | 1 | 5 | |||
1,0 - 1,5 | 1 - 2 | 2 | ||||
1,5 - 2,0 | 3 | 1 | ||||
Стр. 5
Травяно-кустарничковый ярус:
Общий облик и характер ________кустарнички 70%, травостой 30%________
Сомкнутость, %_____70 - 80 на повышениях и 30 - 40 на понижениях________
Состав и обилие растений на площадке 10 x 10 м по шкале Друде
Растение | Обилие | Примечания | |
на повышениях | в понижениях | ||
Багульник | Cop2 | Sp | |
Кассандра | Cop1 | Sol | |
Подбел | Sp | Cop1gr | |
Пушица | Sol | Sp - Cop1 | |
Моховой ярус:
Сомкнутость, %__100__________________________________________________
Состав и обилие растений на площадке 10 x 10 м по шкале Друде
Название мхов | Обилие | Примечания | |
на повышениях | в понижениях | ||
Сфагновые | Cop3 | Soc | |
Зеленые | Sol | - | |
Стр. 6
Проходимость пешеходом (проходимо, проходимо с трудом, непроходимо)
_____________________________проходимо_______________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Хозяйственное использование болота _________не используется,____________
_________________находится в естественном состоянии__________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Сведения о промерзании болота __средняя глубина промерзания повышений___
_______________________20 см, понижений 10 см_________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Глубина залегания многолетней мерзлоты __________отсутствует__________
_____________________________________________________________________
_____________________________________________________________________
Дополнительные замечания ____________________________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Зарисовки ___________________________________________________________
Подпись _________________
С СЕЗОННЫМ ПРОМЕРЗАНИЕМ ТОРФЯНОЙ ЗАЛЕЖИ
Уклон водной поверхности на болоте определяют на местности по направлению линии стекания воды следующим образом:
1) в комплексных микроландшафтах (грядово-озерковый, грядово-мочажинно-озерковый) линия нивелирования уклона должна быть перпендикулярна длинным осям гряд, мочажин и озерков;
2) в некомплексных микроландшафтах (сосново-сфагново-кустарничковый, сфагново-кустарничково-сосновый, сфагново-кустарничковый, сфагново-пушицевый облесенный и необлесенный, сфагново-осоковый и др.) уровень болотных вод при определении значения уклона нивелируют по кругу, в центре которого стоит нивелировщик, а два реечника держат его в створе. Всего надо измерить 8 - 10 уклонов (в расчете берется наибольший). Расстояние между точками нивелирования уровня воды должно быть не менее 100 м. За час до начала нивелирования в намеченных заранее местах роют небольшие шурфы, в которых заподлицо с уровнем воды забивают колышки длиной не менее 1 м. Нивелировочную рейку при нивелировании уровней воды устанавливают на эти колышки.
Уклон определяют по зависимости
,где L - расстояние между точками нивелирования уровня, м;
- падение уровня между этими точками, м.
- падение уровня между этими точками, м.Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
водомерных скважин
Створ N
Станция (пост)
Болото
Стр. 2 - 3
Стр. 4 - 5
4. Стратиграфические разрезы торфяной залежи в местах установки скважин
Стр. 6
5. Основные сведения о скважинах
N скважины | Глубина торфа, м | Обсадная трубка скважины | Репер | Утепление скважины | ||||||
Общая длина, м | Длина перфорированной части обсадной трубы, м | Отношение площади отверстий к площади перфорированной поверхности стенок, % | Внутреннее сечение, см | Длина, м | Диаметр, см | Заглубление в минеральный грунт, м | Заглубление головки репера, м | |||
Стр. 7
Высотная отметка репера, м БС (усл.) | Дата нивелировки от основного репера и его номер | N скважин, привязанных к данному реперу | Примечания | |
Стр. 8 - 13
Дата | ||||||||||||
N скважины (сваи, рейки) | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см |
Стр. 14 - 15
N скважины (сваи, рейки) | Содержание записи | Дата | Должность и подпись лица, внесшего запись |
Дело составил "__" 19__________ г.
Начальник болотной станции _____
Подпись _______________________
Техническое дело водомерных скважин для каждого створа составляют по материалам обследования болотного массива, выполненного специалистом-геоботаником (представителем ГГИ или другой организации) и по данным установки водомерных скважин в намеченных пунктах наблюдений.
В разделе I приводят общие сведения о скважинах.
Пункт 1: для каждой скважины приводят сведения о ее местоположении в микроландшафте, описание растительности и микрорельефа в месте установки скважины.
Пункт 2: приводят сведения о конструкции скважины согласно гл. 12 Наставления, вып. 8. Если конструкция скважины отличается от требований Наставления, то дают подробное ее описание.
Пункт 3: указывают время начала наблюдений для каждой скважины или группы скважин (если наблюдения начаты по ним одновременно).
В разделе II приводят схему конструкции водомерной скважины, стратиграфические разрезы торфяной залежи в местах установки скважин, построенные по данным лабораторных анализов ботанического состава и степени разложения торфа в залежи, а также в табличной форме дают основные сведения о скважинах.
В разделе III приводят сведения об исходных реперах створа в виде таблицы, содержащей данные о высотных отметках всех реперов. При установке новых реперов сведения о них заносят в эту же таблицу, а в разделе V "Текущие эксплуатационные сведения" делают соответствующее пояснение.
В разделе IV приводят высотные отметки водомерных устройств и их приводки.
В разделе V приводят сведения о засорении, повреждении, ремонте и замене скважин.
В конце технического дела во вкладыше-кармане помещают графики колебания поверхности болота СПБ = f(z), полученные по материалам таксации коротких линий (см. гл. 6 Наставления, вып. 8).
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ТЕХНИЧЕСКОЕ ДЕЛО
испарительных площадок
Станция
Болото
Стр. 2
Площадка N __________
Местоположение площадок (микроландшафт, угодье, глубина торфяной залежи, ближайшая водомерная скважина).
Стр. 3
Испарители __________________________________________________________
Дождемер (осадкомер) _________________________________________________
Весы ________________________________________________________________
Способ подъема монолитов ____________________________________________
Водомерная скважина _________________________________________________
Стр. 4 - 6
НАД РАСЧЕТНОЙ ПОВЕРХНОСТЬЮ МИКРОЛАНДШАФТА
Площадка N __________________________________________________________
Дата определения РПМ |  | Номер испарителя | |||||
1 | 2 | 3 | 4 | 5 | 6 | ||
Стр. 7 - 10
БОЛОТНЫХ ВОД В ДЕНЬ ОТБОРА
Площадка N __________________________________________________________
Дата | N испарителя | z на день отбора, см | Hм над уровнем, см | h |
Стр. 11 - 14
Дата | ||||||||||||
Номер испарителя | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ | Высота нуля наблюдений м БС | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ | Высота нуля наблюдений | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ | Высота нуля наблюдений м БС | Приводка нуля наблюдений, см |
Стр. 15
Дата | Содержание записи | Подпись лица, сделавшего запись |
Дело составил "__" 19_____________ г.
Начальник станции ________________
________________
Подпись
Техническое дело испарительных площадок составляют в соответствии с прил. 14.
В разделе I подробно описывают участок болота, на котором оборудована испарительная площадка. Для естественного болота дают описание микроландшафта (характер микрорельефа, процент площади повышений и понижений, растительность - древесный, кустарничково-травяной и моховой ярусы, мощность торфяной залежи). Если испарительная площадка оборудована на осушенном болотном массиве, используемом в сельском хозяйстве в качестве сельскохозяйственных земель, то приводят сведения о возделываемых культурах. Сведения о сельскохозяйственных культурах помещают в разделе IV.
В разделе II указывают тип испарителя, условия его установки и эксплуатации.
В разделе III приводят заданные превышения монолитов
над РПМ, снятые с интегральной кривой обеспеченности высот микрорельефа.
над РПМ, снятые с интегральной кривой обеспеченности высот микрорельефа.Составление разделов IV и V понятно без каких-либо пояснений.
В разделе VI приводят сведения, связанные с эксплуатацией испарителей (даты смены монолитов, замены крана, водомерной трубки; смена сельскохозяйственных культур и т.д.).
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ТЕХНИЧЕСКОЕ ДЕЛО
Установок для наблюдений за подъемом уровня болотных вод
от выпадающих осадков
Станция
Болото
Стр. 2
Установка N
Местоположение установок (микроландшафт, угодье, глубина торфяной залежи, ближайшая водомерная скважина)
Стр. 3
Самописец уровня (тип) _______________________________________________
Самописец дождя _____________________________________________________
Контрольные отсчеты уровня производят по ______________________________
_____________________________________________________________________
Стр. 4 - 5
Дата | ||||||||||||
N установки | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см | Высота поверхности болота РПМ (РПБ), м БС | Дата определения РПМ (РПБ) | Высота нуля наблюдений, м БС | Приводка нуля наблюдений, см |
Стр. 6 - 7
Дата | Содержание записи | Подпись лица, сделавшего запись |
Дело составил "__" ____________ 19 г.
Начальник станции ________________
Подпись
Техническое дело установки для наблюдений за подъемом уровня болотных вод от выпадающих осадков составляют по форме прил. 15.
В разделе I дают подробное описание микроландшафтов (микрорельеф, растительный покров по ярусам, глубина торфяной залежи и степень ее разложения), в которых установлены приборы.
В разделе II помещают сведения об используемых приборах, а также указывают размеры шурфа - скважины для поплавка СУВ.
Составление раздела III понятно без каких-либо пояснений.
В разделе IV приводят сведения о текущей эксплуатации установки (замена или ремонт СУВ, рейки, плювиографа или его частей и др.).
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ТЕХНИЧЕСКОЕ ДЕЛО
болотной станции
________________________
(название станции)
Бассейн реки, моря
Болото
Площадь болота
Площадь водосбора болота
Стр. 2
Республика, область, район _____________________________________________
_____________________________________________________________________
Ближайший населенный пункт, название и расстояние в км _________________
_____________________________________________________________________
Ближайшая ж.-д. станция, пристань, аэропорт, название и расстояние в км
_____________________________________________________________________
Адрес станции: почтовый ______________________________________________
_____________________________________________________________________
телеграфный _____________________________________________________
для грузовых отправлений __________________________________________
_____________________________________________________________________
Поправка к московскому декретному времени ____________________________
_____________________________________________________________________
Магнитное склонение _________________________________________________
II. СХЕМА БОЛОТНОГО МАССИВА И ЕГО ОКРЕСТНОСТЕЙ
Стр. 3
Станция занимает собственное, арендуемое помещение дома _______________
_____________________________________________________________________
общей площадью, м2 __________________________________________________
полезной площадью, м2 _______________________________________________
_____________________________________________________________________
Тип и состояние дома (указать год постройки и ремонта) ___________________
_____________________________________________________________________
_____________________________________________________________________
Служебное помещение, м2, комнат ______________________________________
_____________________________________________________________________
Жилое помещение, м2, комнат __________________________________________
_____________________________________________________________________
_____________________________________________________________________
Подсобные помещения, м2 _____________________________________________
_____________________________________________________________________
Электрификация служебных и жилых помещений __________________________
_____________________________________________________________________
_____________________________________________________________________
Радиофикация ____________________________ Телефон ___________________
_____________________________________________________________________
Электрификация сооружений и установок ________________________________
_____________________________________________________________________
Земельный участок и его использование __________________________________
_____________________________________________________________________
Стр. 4
IV. ОПИСАНИЕ БОЛОТА
1. Положение болота, окружающая местность и грунты
Стр. 5 - 11
2. Тип болотного массива и его рельеф, болотные микроландшафты и микрорельеф поверхности, растительный покров, гидрографическая сеть на болоте, характер осушения и освоения
Распределение площадей болотных микроландшафтов на массиве
Площадь водосбора болота, км2 | Площадь болота, км2 | Микроландшафт | Озера | Суходол | |||
сфагново-кустарниково-сосновый | сфагново-осоковый | сфагново-осоково-березовый | ........... | ||||
Примечание. В числителе приводят площадь в км2, в знаменателе - % площади болота.
Стр. 13
3. Торфяная залежь массива (приводят описание торфяной залежи и стратиграфические профили по водомерным створам в принятых условных обозначениях)
4. Внешние водоемы и водотоки, являющиеся водоприемниками и путями стока болотных вод (краткое описание состояния водотоков, площади болотных микроландшафтов в процентах площади водосбора водотока)
Гидрографическая характеристика водотоков
Река, (ручей), канал - пункт | Расстояние от истока, км | Средний уклон реки,  | Площадь водосбора, км2 | Средняя высота водосбора, м | Средний уклон водосбора,  | Заболоченность, % | Лесистость, % | Озерность, % | Распаханность, % | Площадь болот и заболоченных земель на водосборе, используемых в хозяйстве, км2 | |||
Торфодобыча | Лесомелиорация | Сельскохозяйственная мелиорация | Не освоено | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Стр. 16
1. Работа по обследованию болотных массивов (Краткая историческая справка, погодичная информация об изменении водосборных площадей при мелиорации массива, сведения о передаче отработанных площадей для дальнейшего хозяйственного использования, данные о научно-исследовательских работах, проводимых другими организациями)
Стр. 17
2. Организация станции и основные этапы ее развития
3. Обслуживание народно-хозяйственных организаций (перечень обслуживаемых организаций, период и характер обслуживания)
4. Где опубликованы материалы наблюдений и за какие годы, названия отчетов по тематике работ (год их выполнения, место хранения)
Стр. 20 - 23
1. Скважины для наблюдений за режимом болотных вод
N скважины | Микроландшафт (угодье) и местоположение скважин | Глубина торфа, м | Конструкция скважины | Глубина скважины, м | Высота РПМ в месте установки скважины, м БС | Расстояние от основного репера, м | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||||||
Стр. 24 - 25
2. Пункты наблюдений за колебанием поверхности осушенного болота по установкам
N пункта | Угодье и местоположение установки относительно водомерной скважины | Высота репера установки, м БС | Приводка установки, мм | Примечание |
Стр. 26
3. Пункты наблюдений за колебанием поверхности болота методом линейной таксации по закрепленной линии, оборудованной мостками
N пункта | Микроландшафт и местоположение линии относительно водомерной скважины | РПМ м БС | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||
Стр. 27 - 28
4. Скважины (пьезометры) для наблюдений за режимом грунтовых вод
N скважины | Микроландшафт (угодье) и местоположение скважины | Характеристика рельефа | Тип и размеры скважины | Глубина скважины, м | Высота марки скважины, м БС | Высота поверхности болота (земли), м БС | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||||||
Стр. 29 - 30
5. Гидрометрическое устройство на водотоках
Водоток | Площадь водосбора, км2 | Расстояние от границ болота, км | Тип устройства (гидрометрический лоток, водослив, гидроствор, материал и основные размеры) | Наибольшая пропускная способность, м3/с | Тип приборов для наблюдений за уровнем воды | Дата | |
начала наблюдений | конца наблюдений | ||||||
Стр. 31
6. Пункты наблюдений за осадками
N пункта | Микроландшафт (угодье) и местоположение осадкомера | Тип прибора для измерения осадков | Сроки наблюдений | Период наблюдений | Дата | |
начала наблюдений | конца наблюдений | |||||
Стр. 32
7. Пункты наблюдений за промерзанием и оттаиванием болота
N пункта | Микроландшафт (угодье) и местоположение пункта | Описание микрорельефа | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||
Стр. 33
8. Снегомерные наблюдения
а) по участкам
N пункта | Местоположение участка | Размеры участка, м | Число точек определения высоты снежного покрова | Число точек определения плотности снега | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||||
б) по маршрутам
Объект (болото, водосбор болота) ______________________________________
Число маршрутов ____________________________________________________
Общая длина маршрутов, км ___________________________________________
Повторяемость снегосъемок по маршруту за зиму _________________________
____________________________________________________________________
Стр. 34
9. Пункты наблюдений за подъемом уровня от осадков
N пункта | Микроландшафт и микрорельеф | Высота РПМ в месте расположения установки, м, БС | Период наблюдений | Дата | Примечания | |
начала наблюдений | конца наблюдений | |||||
Стр. 35
10. Пункты наблюдений за фильтрационными свойствами торфяной залежи (полевые определения методом восстановления уровня)
N пункта | Микроландшафт и микрорельеф | Диаметр скважины | Способ откачки | Примечания |
Стр. 36
11. Пункты наблюдений за испарением
а) по весовым испарителям ГГИ-Б-1000, ГГИ-500-50, ГГИ-500-100 и испарометру ГГИ-3000
N пункта | Микроландшафт (угодье) и местоположение испарительной установки | Используемые приборы | Период наблюдений | Дата | Примечания | |
начала наблюдений | конца наблюдений | |||||
Стр. 37
б) по методу теплового баланса
N пункта | Микроландшафт (угодье) и микрорельеф | Методика (ГГО, серийные наблюдения) | Используемый прибор | Период наблюдений | Дата | |
начала наблюдений | конца наблюдений | |||||
Стр. 38
12. Пункты определения влажности торфяной залежи
N пункта | Микроландшафт (угодье) | Элемент микрорельефа | Способ отбора проб | Дата | |
начала наблюдений | конца наблюдений | ||||
Стр. 39
13. Пункты наблюдений за химическим составом болотных вод
N пункта | Место отбора проб (микроландшафт, угодье, водный объект) | Частота отбора проб | Метод отбора проб | Место проведения анализа | Примечания |
Стр. 40
14. Пункты агрометеорологических наблюдений
N пункта | Местоположение пункта | Сельскохозяйственная культура | Сезонность наблюдений | Дата начала наблюдений | Примечания |
Стр. 41
15. Метеорологическая площадка на болоте
Дата организации ____________________________________________________
Местоположение (микроландшафт, угодье, расстояние от границ болота)
____________________________________________________________________
Высота над уровнем моря _____________________________________________
Электрификация площадки ____________________________________________
Период производства наблюдений (год, сезон) ____________________________
Схема расположения приборов на площадке
Условные обозначения:
 | - психрометрическая будка и будка для самописцев |  | - осадкомер Третьякова |
 | - флюгер |  | - термометры Савинова |
 | - термометры сопротивления |  | - глубинные (вытяжные) термометры |
 | - напочвенные термометры |  | - актинометрические приборы |
 | - самописец дождя |
Стр. 42
16. Метеорологическая площадка на суходоле
Дата организации _____________________________________________________ Местоположение площадки и ее репрезентативность _______________________ _____________________________________________________________________ Высота над уровнем моря: площадки _____________________________________ барометра _____________________________________ Электрификация площадки _____________________________________________ Период производства наблюдений (год, сезон) ____________________________ |
Схема расположения приборов на площадке
 | - психрометрическая будка и будка для самописцев |  | - осадкомер Третьякова |
 | - флюгер |  | - термометры Савинова |
 | - термометры сопротивления |  | - глубинные (вытяжные) термометры |
 | - напочвенные термометры |  | - актинометрические приборы |
 | - самописец дождя |
Стр. 43 - 44
N репера | Тип репера или марки и описание | Местоположение | Высота репера, м БС | Дата установки | Вид надписи на репере | Сведения об исходном репере и связывающих нивелировках | Повторные нивелировки от исходного репера |
Стр. 45
1. Исследование фильтрационных свойств деятельного слоя торфа (на полевом фильтрационном лотке, приборе ПВ)
Стр. 46
2. Исследование капиллярных свойств торфяной залежи
Стр. 47
3. Исследование водоотдачи торфяной залежи методом дренирования высоких колонн
Стр. 48
4. Лабораторные работы по определению физических свойств торфа
Стр. 49 - 50
Стр. 51
Пост | Водосбор болота, реки, озера | Местоположение | Период действия | |
открыт | закрыт | |||
Стр. 52 - 55
(Сведения о состоянии приборов и установок,
их ремонте, замене, переносе установок и т.д.)
Дата | Содержание записи |
Стр. 56 - 57
И В РАЙОНЕ УСТАНОВОК БОЛОТНОЙ СТАНЦИИ
Стр. 58
Дата | Организация, производившая инспекцию | Фамилия, и., о. инспектирующего | Должность |
Дело составил "__" _______________ 19 г.
Начальник болотной станции __________
_________________________ (подпись)
Стр. 59
Вкладыш для графического и табличного материала
Техническое дело болотной станции является основным документом, содержащим сведения об организации станции, ее структуре, назначении, составе и размещении пунктов наблюдений и др. Техническое дело составляют специалисты станции, принимавшие участие в работах по ее организации (выбор объекта и его обследование, выбор и оборудование пунктов наблюдений и т.д.).
Разделы I - III содержат общие сведения о болотном массиве и распространенных на нем микроландшафтах, строении торфяной залежи и подстилающих ее минеральных грунтах, водоемах и водотоках на болоте, а также речках и ручьях, гидрологически связанных с ним.
При описании болотных микроландшафтов приводят сведения о занимаемых ими площадях (в процентах общей площади массива), местоположении, микрорельефе, растительности (по ярусам). Площадь и процентное соотношение болотных микроландшафтов на массиве приводят в форме таблицы (с. 12).
При описании гидрографической сети на болоте (речки, ручьи, озера, озерки, топи) указывают размеры водотоков и водоемов, их глубину, характеристику дна и берегов.
К составленному описанию прилагают типологическую карту болотного массива и гидродинамическую сетку линий стекания болотных вод.
Ботанический состав торфяной залежи и степень ее разложения приводят по лабораторным определениям образцов торфа, отобранным при обследовании массива, на основании которых строят стратиграфические профили по водомерным створам, которые помещают во вкладыш-карман Технического дела.
Внешние водотоки и водоемы, находящиеся за контуром болотного массива и являющиеся путями стока болотных вод, описывают по результатам гидрографического обследования. Сведения о них приводят в форме таблицы (с. 15).
Раздел V отражает изученность болота и развитие работ на станции. В нем приводят сведения об организациях, занимавшихся изучением массива, о наличии материалов обследований и результатов научно-исследовательских работ. При хозяйственном освоении осушенного массива в хронологическом порядке приводят данные о смене сельскохозяйственных культур, площади освоения, рекультивации и др.
На с. 18 Технического дела помещают сведения по гидрометеорологическому обслуживанию станцией народно-хозяйственных организаций.
На с. 19 приводят сведения об опубликованных материалах наблюдений станции, отчетах по обобщению данных и научной тематике с указанием года выполнения и места их хранения.
Раздел VI содержит сведения о наблюдениях, которые проводят на болотном массиве. К этому разделу также прилагают следующий табличный и графический материал:
1) статистические характеристики структуры горизонта формирования микрорельефа (ГФМ) болотных микроландшафтов по данным линейной таксации у каждой скважины (см. форму табл. 1 макета "Материалы наблюдений болотных станций", с. 15);
2) кривые распределения и обеспеченности микрорельефа для каждой скважины (см. гл. 5 Наставления, вып. 8). На графиках указывают дату выполнения таксации и
;
;3) гидрологические разрезы (профили) по водомерным створам;
4) схемы маршрутов снегомерных работ.
В разделе VII приводят сведения о реперах станции.
В разделе VIII в хронологическом порядке помещают данные о количестве отобранных монолитов для определения водно-физических свойств торфяной залежи (коэффициенты фильтрации и водоотдачи, капиллярные свойства) в различных болотных микроландшафтах.
В разделе IX приводят сведения об экспериментальных работах, связанных с отработкой методик наблюдений и испытанием новых приборов и оборудования по заданию Госкомгидромета СССР, управления по гидрометеорологии, ГГИ.
В разделе XII приводят сведения о всех изменениях на болотном массиве и водотоках, связанных с его хозяйственным освоением (осушение, прокладка трубопроводов, дорог, канализованность русел водотоков, изменения в растительном покрове и др.).
К Техническому делу прикладывают вкладыш - графический и табличный материал (типологическую карту-схему болота, гидродинамическую сетку, линий стекания болотных вод, стратиграфические профили торфяной залежи и гидрогеологические разрезы по водомерным створам, кривые распределения микрорельефа, построенные по данным линейной таксации, статистические характеристики структуры горизонта формирования микрорельефа болотных микроландшафтов, схему маршрутов снегомерных работ и др.).
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
болотного поста
________________________
(название поста)
Бассейн моря, реки
Болото
Площадь болота
Стр. 2
I. ОБЩИЕ СВЕДЕНИЯ
Название поста ______________________________________________________ Болотная станция, к которой прикреплен пост ____________________________ Название болота _____________________________________________________ Бассейн реки ________________________________________________________ Площадь болота ______________ Площадь водосбора болота ________________ Ближайший населенный пункт _________________________________________ Адрес поста: _________________________________________________________ __________________________________________________________ Дата организации поста _______________________________________________ |
II. СВЕДЕНИЯ О НАБЛЮДАТЕЛЯХ ПОСТА
Фамилия, и., о. | Образование | Дата | Примечания | |
поступления | увольнения | |||
Стр. 3
III. СХЕМА РАСПОЛОЖЕНИЯ БОЛОТНОГО ПОСТА
Расположение болотного массива относительно населенных пунктов и расположение пунктов наблюдений
Стр. 4
IV. ОРГАНИЗАЦИЯ ПОСТА И ЭТАПЫ ЕГО РАЗВИТИЯ
Стр. 5 - 7
V. ОПИСАНИЕ БОЛОТА
Положение болота, окружающая местность, грунты, торфяная залежь. Характеристика микроландшафтов (угодий) и их местоположение. Микрорельеф поверхности. Водотоки и водоемы. Характер осушения и освоения болота. Таблица площадей и процентного соотношения болотных микроландшафтов
Стр. 8 - 9
VI. ПУНКТЫ НАБЛЮДЕНИЙ
1. Скважины для наблюдений за режимом болотных вод
N скважины | Микроландшафт и местоположение скважины | Глубина скважины, м | Конструкция скважины | Глубина торфа, м | Высота РПМ в месте установки скважины, м БС | Расстояние от основного репера, м | Дата | |
начала наблюдений | конца наблюдений | |||||||
Стр. 10
2. Пункты наблюдений за осадками
N пункта | Микроландшафт (угодье) и местоположение осадкомера | Тип прибора для измерения осадков | Сроки наблюдений | Дата | |
начала наблюдений | конца наблюдений | ||||
Стр. 11
3. Снегомерные наблюдения
а) по участкам
N пункта | Местоположение участка | Размеры участка, м | Число точек определения высоты снежного покрова | Число точек определения плотности снежного покрова | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||||
б) по маршрутам
Микроландшафт (угодье) ______________________________________________
Число маршрутов ____________________________________________________
Общая длина маршрутов, км ___________________________________________
Повторяемость снегосъемок по маршруту за зиму _________________________
____________________________________________________________________
Стр. 12
4. Пункты наблюдений за промерзанием и оттаиванием болота
N пункта | Микроландшафт (угодье) и местоположение пункта | Описание микрорельефа | Дата | Примечания | |
начала наблюдений | конца наблюдений | ||||
Стр. 13 - 14
5. Наблюдения за уровнем (расходом) воды на водотоке (Приводят схему гидрологического поста и его описание. Для постов, оборудованных самописцами уровня воды, дают краткое описание установки и самописца. Приводят сроки производства наблюдений)
Стр. 15 - 19
6. Сведения об изменении высотных отметок водомерных устройств (сваи, рейки).
Отметка нуля поста м БС (м усл.)
Дата нивелирования | |||||||||||||
Сроки использования нивелировок | |||||||||||||
Отметка контрольного репера N | |||||||||||||
Номера реек и свай | Над нулем поста | ||||||||||||
отметка | приводка | отметка | приводка | отметка | приводка | отметка | приводка | ||||||
Стр. 20
7. Измерения температуры воды
(Место измерения температуры воды относительно поста, оборудование места для измерения температуры воды. Приборы и их состояние. Влияние на температурный режим реки сброса промышленных вод, выхода грунтовых вод, сброса воды из водохранилища. Надежность наблюдений над температурой воды)
Стр. 21 - 22
8. Измерения толщины льда и высоты снега на льду.
(Характеристика ледового режима и высоты слоя снега на льду на участке расположения гидрологического поста. Место измерения относительно поста. Приборы для измерения толщины льда и высоты снега на льду, техническое состояние)
Стр. 23
9. Измерения расходов воды
Схема расположения гидрометрических створов
Стр. 24 - 25
10. Описание гидрометрических створов и их оборудования.
(Расположение гидростворов относительно створа болотного поста, постоянное начало, наличие мостиков, год устройства, материал и техническое состояние. Способ измерения уклона водной поверхности. Перечень и техническое состояние приборов для измерения расхода воды - вертушек, троса, штанг. Местоположение и оборудование уклонных постов. Надежность производства работ по изучению стока воды. Полнота учета стока воды при наличии рукавов, проток, широкой поймы; способ измерения расходов воды)
Стр. 26
VII. ОПИСАНИЕ РЕПЕРОВ БОЛОТНОГО ПОСТА И ИХ МЕСТОПОЛОЖЕНИЕ
а) Схема расположения реперов
б) Поперечные разрезы основного и контрольного реперов
Стр. 27 - 28
Описание и местоположение основного и контрольного реперов относительно болотного поста. Вид реперов, номера, когда и кем установлены, отметки реперов. Описание и местоположение исходного репера - номер, ведомственная принадлежность, отметка. Когда и какого класса нивелировкой передана отметка от исходного репера реперам болотного поста
Стр. 29
VIII. СВЕДЕНИЯ ОБ ИЗМЕНЕНИИ ОТМЕТОК НУЛЯ ПОСТА
Отметка нуля поста | Причины изменения отметки нуля поста | |||
в течение какого периода | м БС | м усл. | ||
от | до | |||
Стр. 30
IX. ТЕКУЩИЕ ЭКСПЛУАТАЦИОННЫЕ СВЕДЕНИЯ
Дата | Содержание записи |
Стр. 31
X. ИЗМЕНЕНИЯ НА БОЛОТНОМ МАССИВЕ, ВОДОТОКАХ
И В РАЙОНЕ УСТАНОВОК БОЛОТНОГО ПОСТА
Стр. 32 - 33
XI. СВЕДЕНИЯ ОБ ИНСПЕКЦИЯХ БОЛОТНОГО ПОСТА
Дата проведения инспекции | Фамилия, и., о. и должность инспектирующего | Замечания инспектирующего | Дата утверждения результатов инспекции | Подпись начальника станции, утвердившего результаты инспекции |
Дело составил " " ____________ 19 г. Начальник болотной станции ________________________ (подпись) |
Техническое дело болотного поста составляют аналогично техническому делу болотной станции.
Заводские данные:
1. Расстояние R от уровня воды до линии границы цветной раскраски на указателе уровня при погружении опор в воду до риски на поплавковой камере:
R1 = 21,0 см; R2 = 21,0 см; R3 = 21,0 см;
R4 = 21,0 см; R5 = 20,9 см.
2. Расстояние m между нулями верхней и нижней шкал:
m1 = 30,0 см; m2 = 30,0 см; m3 = 30,0 см;
m4 = 30,1 см; m5 = 30,0 см.
3. Отсчеты по нижней шкале, соответствующие свободному ходу поплавка:
A1 = 0,7... 29,3; A2 = 0,5... 29,5; A3 = 0,9... 29,7;
A4 = 0,7... 29,0; A5 = 0,8... 29,8.
Данные проверки перед выходом на полевые работы
Дата: 04.08.86 г.
N опоры | 1 | 2 | 3 | 4 | 5 | |
Отсчет по нижней шкале R см | 21,0 | 21,1 | 21,3 | 21,0 | 21,1 | |
Изменение положения границы расцветки указателей уровня, см | 0,0 | 0,1 | 0,3 | 0,0 | 0,1 | |
Предельные отсчеты по шкале указателя уровня A см | верхний | 0,7 | 0,4 | 0,6 | 0,7 | 0,7 |
нижний | 29,3 | 29,4 | 29,4 | 29,0 | 29,8 | |
ИС NORMPROD: примечание. Обозначение формы дано в соответствии с официальным текстом документа. |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-
для записи данных исследования горизонта
формирования микрорельефа методом линейной таксации
19 г.
Район
Область (край, республика)
Болото
Микроландшафт (участок)
Номер таксационной линии такс. 108, L = 95 м, 1981 г.
Расстояние между промерными точками
Дата 05.08.86 г.
Примечание. На отрезках 1 - 9 использовали опоры-пьезометры без предварительного рытья шурфов, на отрезках 10 - 13 опоры-пьезометры устанавливали в предварительно вырытые шурфы, на отрезках 14 - 20 использовали рейки-опоры и переносной мостик.
Высотные отметки уровня воды
N скважины, шурф | Высотная отметка репера (сваи), м БС | Отсчет, см | Уровень | Принятая отметка уровня, м БС | ||
до уровня | до репера | над репером, см | высотная отметка, м БС | |||
Скв. N 105 | 9,320 | Начальный 71 Конечный 69 Средний 70 | 103 | Начальный 32,0 Конечный 34,0 Средний 33,0 | 9,650 | |
Шурф у скв. 105 | 9,472 | - | - | Начальный 17,0 Конечный 16,0 Средний 16,5 | 9,637 | 9,640 |
Исполнитель полевых работ:
Начальник станции:
Схема размещения линии таксации 1 относительно гидрометрического створа 2 и границ микроландшафта (границ поля и осушительной сети)
Выписка из технического листка комплекта таксационного оборудования:
R1 = 21,0 см, R2 = 21,1 см, R3 = 21,0 см, R4 = 21,0 см, R5 = 21,1 см
m1 = 30,0 см, m2 = 30,0 см, m3 = 30,0 см, m4 = 30,1 см, m5 = 30,0 см
A1 = 0,7 ... 29,3, A2 = 0,4 ... 29,4, A3 = 0,6 ... 29,4, A4 = 0,7 ... 29,0, A5 = 0,7 ... 29,8
Стр. 3
Дата 05.08.86 г.
H = 50 см Hприв = 50 см  | H = 60 см Hприв = 50 см  |
Данные таксации
Линия 1, отрезок 1 | Линия 1, отрезок 2 | ||||
N промерной точки | h см |  | N промерной точки | h см |  |
1 | 2 | 3 | 1 | 2 | 3 |
1 | 31 | 31 | 1 | 32 | 22 |
2 | 31 | 31 | 2 | 32 | 22 |
3 | 33 | 33 | 3 | 33 | 23 |
4 | 29 | 29 | 4 | 34 | 24 |
5 | 24 | 24 | 5 | 33 | 23 |
6 | 21 | 21 | 6 | 33 | 23 |
7 | 18 | 18 | 7 | 32 | 22 |
8 | 16 | 16 | 8 | 34 | 24 |
9 | 17 | 17 | 9 | 36 | 26 |
10 | 22 | 22 | 10 | 34 | 24 |
11 | 20 | 20 | 11 | 30 | 20 |
12 | 25 | 25 | 12 | 26 | 16 |
13 | 26 | 26 | 13 | 25 | 15 |
14 | 26 | 26 | 14 | 24 | 14 |
15 | 29 | 29 | 15 | 19 | 9 |
16 | 33 | 33 | 16 | 14 | 4 |
17 | 34 | 34 | 17 | 12 | 2 |
18 | 33 | 33 | 18 | 16 | 6 |
19 | 34 | 34 | 19 | 22 | 12 |
20 | 33 | 33 | 20 | 28 | 18 |
21 | 34 | 34 | 21 | 29 | 19 |
22 | 35 | 35 | 22 | 32 | 22 |
23 | 37 | 37 | 23 | 32 | 22 |
24 | 36 | 36 | 24 | 31 | 21 |
25 | 35 | 35 | 25 | 33 | 23 |
Стр. 4
H - превышение линии отсчета над уровнем болотных вод; Hприв - значение H, к которому приведены промеры по всей длине линии таксации;
- поправка к промерам, приводящая их к одной линии отсчета.
- поправка к промерам, приводящая их к одной линии отсчета.ГОРИЗОНТА ФОРМИРОВАНИЯ МИКРОРЕЛЬЕФА (ГФМ)
Болото: Михайловское
Микроландшафт: сфагново-осоковый, облесенный сосной и березой
Номер таксационной линии: такс. 108, L = 95 м, 1981 г. | Дата: 05.08.86 г. |
hi см | Повторяемость по отрезкам ni |  |  | ||||||||||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
12 | 1 | 1 | 12 | ||||||||||||||||||
13 | |||||||||||||||||||||
14 | 1 | 1 | 14 | ||||||||||||||||||
15 | 1 | 1 | 15 | ||||||||||||||||||
16 | 1 | 1 | 16 | ||||||||||||||||||
17 | |||||||||||||||||||||
18 | 2 | 1 | 1 | 4 | 72 | ||||||||||||||||
19 | 1 | 1 | 19 | ||||||||||||||||||
20 | 1 | 1 | 1 | 3 | 60 | ||||||||||||||||
21 | 1 | 1 | 1 | 1 | 4 | 84 | |||||||||||||||
22 | 2 | 1 | 1 | 1 | 5 | 110 | |||||||||||||||
23 | 1 | 2 | 1 | 4 | 92 | ||||||||||||||||
24 | 2 | 1 | 1 | 2 | 6 | 144 | |||||||||||||||
25 | 1 | 1 | 2 | 50 | |||||||||||||||||
26 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 182 | ||||||||||||
27 | 1 | 1 | 1 | 3 | 81 | ||||||||||||||||
28 | 1 | 1 | 2 | 1 | 1 | 1 | 7 | 196 | |||||||||||||
29 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 232 | ||||||||||||
30 | 2 | 2 | 1 | 2 | 1 | 2 | 3 | 1 | 14 | 420 | |||||||||||
31 | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 14 | 434 | |||||||||||
32 | 3 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 2 | 1 | 15 | 480 | ||||||||
33 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | 3 | 1 | 17 | 561 | ||||||||
34 | 3 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 1 | 2 | 1 | 1 | 2 | 2 | 2 | 23 | 782 | ||||
35 | 2 | 2 | 1 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 4 | 2 | 21 | 735 | |||||||
36 | 2 | 1 | 2 | 1 | 2 | 4 | 1 | 2 | 2 | 2 | 4 | 1 | 5 | 1 | 1 | 31 | 1116 | ||||
37 | 2 | 3 | 1 | 1 | 2 | 2 | 3 | 2 | 3 | 2 | 1 | 4 | 3 | 1 | 2 | 2 | 2 | 36 | 1332 | ||
38 | 2 | 2 | 2 | 2 | 1 | 3 | 2 | 2 | 3 | 3 | 2 | 1 | 2 | 2 | 1 | 1 | 31 | 1178 | |||
39 | 4 | 3 | 2 | 3 | 3 | 5 | 3 | 2 | 1 | 4 | 2 | 3 | 3 | 3 | 2 | 3 | 46 | 1794 | |||
40 | 1 | 2 | 2 | 1 | 3 | 2 | 1 | 2 | 2 | 1 | 2 | 3 | 2 | 2 | 2 | 2 | 3 | 1 | 34 | 1360 | |
41 | 3 | 3 | 1 | 5 | 3 | 1 | 1 | 3 | 1 | 4 | 2 | 1 | 1 | 2 | 2 | 33 | 1353 | ||||
42 | 2 | 1 | 5 | 3 | 3 | 1 | 3 | 4 | 1 | 1 | 2 | 2 | 1 | 2 | 31 | 1302 | |||||
43 | 1 | 2 | 3 | 2 | 3 | 5 | 1 | 2 | 2 | 1 | 5 | 2 | 1 | 1 | 2 | 33 | 1419 | ||||
44 | 1 | 3 | 2 | 3 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 21 | 924 | ||||
45 | 1 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 450 | |||||||||||
46 | 1 | 1 | 1 | 1 | 1 | 5 | 230 | ||||||||||||||
47 | 1 | 1 | 47 | ||||||||||||||||||
48 | 1 | 1 | 48 | ||||||||||||||||||
Сумма | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 475 | 17344 |
Hприв = 50 см,
,
,
,
,Отм. РПМ = Отм. реп. + zR - zРПМ = 9,47 + 0,16 + 0,14 = 9,77 +/- 0,01 м БС,
.ГОРИЗОНТА ФОРМИРОВАНИЯ МИКРОРЕЛЬЕФА.
Болото: Михайловское
Микроландшафт: сфагново-осоковый, облесенный сосной и березой
Номер таксационной линии: такс. 108, L = 95 м, 1981 г.
Дата: 05.08.86 г.
 |  |  | Эмпирическая функция распределения | ||
 |  | ||||
24 | 576 | 1 | 576 | 0,2 | 0,2 |
23 | 529 | 0,2 | |||
22 | 484 | 1 | 484 | 0,2 | 0,4 |
21 | 441 | 1 | 441 | 0,2 | 0,6 |
20 | 400 | 1 | 400 | 0,2 | 0,8 |
19 | 361 | 0,8 | |||
18 | 324 | 4 | 1 296 | 0,8 | 1,6 |
17 | 289 | 1 | 289 | 0,2 | 1,8 |
16 | 256 | 3 | 768 | 0,6 | 2,4 |
15 | 225 | 4 | 900 | 0,8 | 3,2 |
14 | 196 | 5 | 980 | 1,1 | 4,3 |
13 | 169 | 4 | 676 | 0,8 | 5,1 |
12 | 144 | 6 | 864 | 1,3 | 6,4 |
11 | 121 | 2 | 242 | 0,4 | 6,8 |
10 | 100 | 7 | 700 | 1,5 | 8,3 |
9 | 81 | 3 | 243 | 0,6 | 8,9 |
8 | 64 | 7 | 448 | 1,5 | 10,4 |
7 | 49 | 8 | 392 | 1,7 | 12,1 |
6 | 36 | 14 | 504 | 2,9 | 15,0 |
5 | 25 | 14 | 350 | 2,9 | 17,9 |
4 | 16 | 15 | 240 | 3,2 | 21,1 |
3 | 9 | 17 | 153 | 3,6 | 24,7 |
2 | 4 | 23 | 92 | 4,8 | 29,5 |
1 | 1 | 21 | 21 | 4,4 | 33,9 |
0 | 0 | 31 | 0 | 6,5 | 40,4 |
-1 | 1 | 36 | 36 | 7,6 | 48,0 |
-2 | 4 | 31 | 124 | 6,5 | 54,5 |
-3 | 9 | 46 | 414 | 9,7 | 64,2 |
-4 | 16 | 43 | 544 | 7,2 | 71,4 |
-5 | 25 | 33 | 825 | 6,9 | 78,3 |
-6 | 36 | 31 | 1 116 | 6,5 | 84,8 |
-7 | 49 | 33 | 1 617 | 6,9 | 91,7 |
-8 | 64 | 21 | 1 344 | 4,4 | 96,1 |
-9 | 81 | 10 | 810 | 2,1 | 98,2 |
-10 | 100 | 5 | 511 | 1,1 | 99,3 |
-11 | 121 | 1 | 121 | 0,2 | 99,5 |
-12 | 144 | 1 | 144 | 0,2 | 99,7 |
Сумма | 475 | 18 654 | |||
;
.ОРДИНАТЫ
ПО ПРОФИЛЮ ГФМ, СНЯТОМУ НА БОЛОТЕ
ПО ПРОФИЛЮ ГФМ, СНЯТОМУ НА БОЛОТЕС ЕСТЕСТВЕННЫМ МИКРОРЕЛЬЕФОМ
Погрешность определения
зависит от длины профиля L, а также от высоты и размеров основных структурных элементов микрорельефа. Если профиль микрорельефа снят с интервалом
, то погрешность определения
вычисляют по формуле
зависит от длины профиля L, а также от высоты и размеров основных структурных элементов микрорельефа. Если профиль микрорельефа снят с интервалом , то погрешность определения вычисляют по формуле
,где
- среднеквадратическое отклонение
от его истинного значения по данному профилю длиной L, см;S - среднеквадратическое отклонение ординат профиля от h, см;
- коэффициент, зависящий от вида автокорреляционной функции профиля ГФМ.На болотах с естественным микрорельефом, где высота и размеры элементов микрорельефа взаимозависимы, значение коэффициента
определяют по эмпирической формуле
определяют по эмпирической формуле
.Пример. Характеристики профиля ГФМ:
, S = 4,6 см1. Определение значения коэффициента
:
:
.2. Определение погрешности
:
:
.ОРДИНАТЫ
ПО ПРОФИЛЮ ГФМ, СНЯТОМУ НА МЕЛИОРИРУЕМОМ
ПО ПРОФИЛЮ ГФМ, СНЯТОМУ НА МЕЛИОРИРУЕМОМБОЛОТЕ С ПОМОЩЬЮ НИВЕЛИРА
Значение вероятной погрешности mP=90%, допускаемой при определении средней арифметической ординаты
профиля ГФМ по числу N отнивелированных точек на поверхности торфяной залежи, вычисляют по формуле
профиля ГФМ по числу N отнивелированных точек на поверхности торфяной залежи, вычисляют по формуле
,где t - критерий, определяемый по таблице в зависимости от вероятности P и числа N ординат профиля.
Значение mP=90%, полученное по этой формуле, характеризует возможное предельное отклонение вычисленного среднего значения ординаты
от ее истинного значения с вероятностью P = 90%.
от ее истинного значения с вероятностью P = 90%.Пример. Число ординат N = 100, S = 2,2 см.
По таблице значений критерия t для вероятности P = 90%, t = 1,7.
.и от вероятности P для распределения Стьюдента
N - 1 | P | |
0,90 | 0,95 | |
1 | 6,3 | 12,7 |
2 | 2,9 | 4,3 |
3 | 2,4 | 3,2 |
4 | 2,1 | 2,8 |
5 | 2,0 | 2,6 |
6 | 1,9 | 2,5 |
7 | 1,9 | 2,4 |
8 | 1,9 | 2,3 |
9 | 1,8 | 2,3 |
10 | 1,8 | 2,2 |
11 | 1,8 | 2,2 |
12 | 1,8 | 2,2 |
13 | 1,8 | 2,2 |
14 - 15 | 1,8 | 2,1 |
16 - 17 | 1,7 | 2,1 |
18 - 19 | 1,7 | 2,1 |
20 | 1,7 | 2,1 |
25 | 1,7 | 2,1 |
30 | 1,7 | 2,0 |
100 | 1,7 | 2,0 |
181 | 1,6 | 2,0 |
ИС NORMPROD: примечание. Обозначение формы дано в соответствии с официальным текстом документа. |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-
для записи наблюдений за колебанием поверхности болота
по полевым установкам
за _________ месяц 19__ г.
Станция (пост)
Болото
Установка N 1
Микроландшафт
Установка N 2
Микроландшафт
Установка N 3
Микроландшафт
Наблюдатели _________________________
Начальник станции ____________________
Стр. 2 - 3
Дата | Отсчет по установке на дату проведения таксации, мм | Подпись наблюдателя | |||||
138 | 152 | ||||||
Установка N 1 | Установка N 2 | Установка N 3 | |||||
Отсчет, мм | Поправка к РПБ, см | Отсчет, мм | Поправка к РПБ, см | Отсчет, мм | Поправка к РПБ, см | ||
1 | 102 | +4 | 204 | -5 | |||
2 | |||||||
30 | |||||||
31 | |||||||
Стр. 4
Контрольные нивелировки реперов
Дата | N установки | Высотная отметка репера, м БС |
Стр. 5
N установки | Текущие эксплуатационные сведения | Дата | Подпись |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-37
для записи наблюдений по сети осадкомеров
на болотных станциях за месяц 19 г.
Станция
Район
Область (край, республика)
Болото
Створ N
Наблюдатели _________________________________________________________
Проверил ____________________________________________________________
Начальник станции ___________________________________________________
Стр. 2 - 6
Осадкомер N 4
Дата | Время, ч мин | Отсчет в делениях стакана | Осадки, мм | Поправка | Исправленное значение, мм | Подпись наблюдателя |
1 | 9 20 | 34 | 3,4 | 0,2 | 3,6 | Семенова |
2 | ||||||
. . . | ||||||
30 | ||||||
31 |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-37Б
для записи наблюдений по суммарным осадкомерам
на болотных станциях за апрель месяц 1985 г.
Станция Красный Бор
Район Исакогорский
Область (край, республика) Архангельская
Болото Михайловское
Створ N 3
Наблюдатели Семенова Т.И., Петрова И.А.
Проверил Николаева А.С.
Начальник станции Иванов А.И.
Стр. 2 - 6
Осадкомер N 5
Дата | Время, ч мин | Отсчет по линейке весов снегомера (в делениях) | Разность отсчетов (в делениях) | Осадки, мм | Подпись |
1 | 9 20 | 24,8 | 16,0 | 4,0 | Петрова |
2 | |||||
3 | |||||
4 | |||||
5 | 9 20 | 32,8 | 8,0 | 2,0 | Петрова |
6 | |||||
7 | |||||
8 | |||||
9 | 9 20 | 45,2 | 12,4 | 3,1 | Семенова |
. . . | |||||
30 | |||||
31 |
Технические характеристики:
а) постоянный вынос стрелы 4 м;
б) постоянный поворот стрелы 260°;
в) высота подъема 3,5 м;
г) грузоподъемность 150 кг.
Подъемное устройство (см. рисунок) состоит из поворотной стрелы 15, закрепленной на стойке 7 с помощью тяги 4 и распорки 16. Стрела заканчивается парой блоков. Стойку 7, на верхний конец которой надет подшипник 5, закрепляют вертикально двумя трубными вантами 14. Верхние концы вант соединены с подшипником 5, а нижние - с башмаками 17, имеющими отверстие для регулировки вертикального положения стойки за счет перемещения вант в этих отверстиях. Нижняя часть стойки покоится в подпятнике 10, на котором смонтирован тормоз 9. Двухблочный полиспаст 2 с подвешенным на нем коромыслом 1 можно опускать и поднимать с помощью тросов 3, пропущенных через направляющие блоки 6 и соединенных с барабаном лебедки 8. Лебедка МЛ-24 имеет храповое и тормозное устройства, предохраняющие груз от случайных перемещений. Подъемное устройство крепят на сваях 12 при помощи глухарей 11, которые пропускают через отверстие во фланцах подпятника 10 и башмаков 17. Башмаки и подпятник жестко соединены друг с другом винтовыми стяжками 13.
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-38
для записи наблюдений по весовым
болотным испарителям ГГИ-Б-1000
за месяц 19 г.
Район
Область (край, республика)
Станция
Болото
Пункт наблюдений
Микроландшафт
Начальник станции ____________________
Стр. 2 - 7
Испаритель N
Дата | Время, ч мин | Осадки, мм | Масса испарителя, кг | Масса после слива или долива, кг | Испарение, мм | Отсчет по водомерному стеклу до долива или слива | Отсчет по скважине, см | Уровень по скважине, см | Отсчет по водомерному стеклу после долива или слива | Подпись наблюдателя | ||
I взвешивание | II взвешивание | I взвешивание | II взвешивание | |||||||||
1 | ||||||||||||
2 | ||||||||||||
. . . | ||||||||||||
31 | ||||||||||||
Стр. 8
Положение поверхности микроландшафта в точке отбора
монолита над расчетной поверхностью
Номер испарителя | Превышение над расчетной поверхностью микроландшафта (РПМ), см |
Стр. 9
Схема
расположения испарителей на установке
Характеристика растительности на поверхности
монолита в испарителях
Номер испарителя | Моховой ярус, % | Травяной ярус, % | Кустарничковый ярус, % |
ТГ-38
Болото: Ширинское Микроландшафт: сфагново-кустарничково-пушицевый | Установка N 1 Июнь месяц 1987 г. |
Дата | Испаритель N 1 | Испаритель N 2 | Испаритель N 3 | Испаритель N 4 | Испаритель N 5 | Испаритель N 6 | Осадки, мм | Испарение, мм | |||||||||||||
Уровень | Испарение, мм | Уровень | Испарение, мм | Уровень | Испарение, мм | Уровень | Испарение, мм | Уровень | Испарение, мм | Уровень | Испарение, мм | сумма | среднее | ||||||||
в скважине | в испарителе | в скважине | в испарителе | в скважине | в испарителе | в скважине | в испарителе | в скважине | в испарителе | в скважине | в испарителе | ||||||||||
1 | -24 | -25 | 1,7 | -21 | -20 | 2,0 | -20 | -21 | 1,5 | -19 | -20 | 1,0 | -19 | -19 | 1,5 | -20 | -16 | 1,5 | 3,7 | 9,2 | 1,5 |
2 | -24 | -25 | 1,0 | -21 | -21 | 1,5 | -20 | -22 | 1,5 | -19 | -21 | 1,5 | -19 | -19 | 1,4 | -20 | -15 | 1,2 | 8,1 | 1,4 | |
. . . | |||||||||||||||||||||
10 | |||||||||||||||||||||
Сумма | |||||||||||||||||||||
11 | |||||||||||||||||||||
. . . | |||||||||||||||||||||
20 | |||||||||||||||||||||
Сумма | |||||||||||||||||||||
21 | |||||||||||||||||||||
. . . | |||||||||||||||||||||
31 | |||||||||||||||||||||
Сумма | |||||||||||||||||||||
Сумма за месяц | |||||||||||||||||||||
Составил: Белозерова | Проверил: Максимова |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-36
для записи наблюдений над уровнем болотных вод
за месяц 19 г.
Станция (пост)
Район
Область
Болото
Наблюдатель _______________________________
Проверил __________________________________
Начальник станции _________________________
Стр. 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28,
30, 32, 34 36, 38, 40, 42, 44, 46, 48
Скважина N | Приводка N |
Число | Разность отсчетов | Уровень от РПМ (РПБ), см | Подпись | ||
до репера | до воды | ||||
Стр. 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29,
31, 33, 35, 37, 41, 43, 45, 47, 49
Число | Отсчет, см | Разность отсчетов | Уровень от РПМ (РПБ), см | Подпись | |
до репера | до воды | ||||
Сумма за месяц | ____________________________ |
Средний за месяц | ____________________________ |
Высший | ____________________________ |
Низший | ____________________________ |
Стр. 50
Сведения о приводках скважин
N скважины (сваи, рейки) | Дата нивелировки | Приводка, см | Причины изменения приводок, с какого времени надо применять новые |
Стр. 51
Записи наблюдателя
1. О замеченных изменениях и повреждениях и причинах, их вызвавших.
2. Замечания проверяющих лиц
Правильность записей наблюдателя и вычислений проверил: _____________
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-83Б
для записи наблюдений над уровнем
и температурой грунтовых вод
за месяц 19 г.
Станция
Водосбор реки (ручья, лога)
Смотровые скважины
Болото
Наблюдатели _______________________________
Начальник станции _________________________
Стр. 2
Сведения о приводках скважин
Номер скважины | Контрольные нивелировки | Промеры скважин до дна | ||||
Дата | Высотная отметка марки, м БС | Приводка | Дата | Глубина, см | Высотная отметка дна, м | |
Поправки приборов и инструментов
Прибор, инструмент | Поправка | Дата |
Рулетка | ||
Термометр |
Указания проверяющих лиц
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
Стр. 3 - 12
N скважины | Приводка |
Дата | Время, ч мин | Уровень, м | Температура, °C | |||||
Отсчет до воды | Поправка на рулетку | Исправленный отсчет | Уровень исправленный | Отсчет по термометру | Поправка | температура исправленная | ||
Стр. 13
Эксплуатационные сведения
N скважины | Текущие эксплуатационные сведения |
Болото: Старосельская осушительная система; микроландшафт (ключевой участок): ВБУ-1
Местоположение: на западном склоне долины между НГ-6, НГ-4 и ОК-7.
Дата отбора образцов: 14.05.85 г.
N буровой скважины | Местоположение буровой скважины | Номер | Мощность торфяной залежи, м | Глубина отбора образца от поверхности болота, м | Размеры обоймы (образца) | Состав образца (определяется визуально) | |||
образца | обоймы | Площадь сечения, см2 | Высота, см | Объем, см3 | |||||
1 | В 32 м к В от скв. 202а | 1 | 5 | 3,6 | 3,6 - 3,7 | 15,45 | 10,01 | 154,6 | Иловатая супесь, оглеенная, пронизанная корнями растений |
1 | То же | 2 | 17 | 3,6 | 3,7 - 3,8 | 15,44 | 10,00 | 154,4 | Супесь слабо оглеенная |
2 | В 55 м к В от скв. 202а | 3 | 4 | 2,7 | 2,7 - 2,8 | 15,44 | 10,01 | 154,5 | Суглинок с включением гравия, оглеенный |
ПЕРИОДЫ ГОДА В ПУНКТАХ НАБЛЮДЕНИЙ С ДЕКАБРЯ 1983 Г.
ПО НОЯБРЬ 1984 Г., ММ
N пункта | Декада, сумма за месяц | 1983 г. | 1984 г. | 1985 г. | ||||||||||
XII | I | II | III | ... | X | XI | Зима XII (1984) - III (1985) | Весна IV - VI | Лето VII - IX | Осень X - XI | Вегетационный период | |||
10/V - 10/VII | 11/VII - 10/X | |||||||||||||
603 | 1 | 58,8 | -21,0 | 8,4 | 33,4 | -25,2 | -33,6 | |||||||
2 | 16,8 | 8,4 | 0,0 | 46,2 | -33,6 | -8,4 | ||||||||
3 | -16,8 | 4,2 | 12,6 | 21,0 | -37,8 | 0 | ||||||||
 | 58,8 | -8,4 | 21,0 | 100,8 | -96,6 | -42,0 | 172 | 25 | -34 | -137 | 71 | -50 | ||
205 | 1 | 166,5 | 166,5 | 199,8 | 177,6 | 133,2 | 99,9 | |||||||
1 | 166,5 | 177,6 | 199,8 | 188,7 | 133,2 | 122,1 | ||||||||
3 | 166,5 | 188,7 | 199,8 | 177,6 | 111,0 | 122,1 | ||||||||
 | 499,5 | 532,8 | 599,4 | 543,9 | 377,4 | 344,1 | 2176 | 1787 | 1498 | 722 | 1088 | 1843 | ||
НА БАЛАНСОВЫХ УЧАСТКАХ СТАРОСЕЛЬСКОЙ ОСУШИТЕЛЬНОЙ СИСТЕМЫ
С ДЕКАБРЯ 1983 Г. ПО НОЯБРЬ 1984 Г.
Характеристика | Зима XII (1983) - III (1984) | Весна IV - VI | Лето VII - IX | Осень X - XI | Вегетационный период | За год | |
11/V - 10/VII | 11/VII - 10/X | ||||||
Балансовый участок N 6, площадь 0,5122 км2 | |||||||
Разгрузка грунтовых вод в торфяную залежь, мм | 381 | 530 | 252 | 108 | 323 | 364 | 1276 |
Перетекание болотных вод в нижележащие водовмещающие породы, мм | 57 | 5 | 96 | 145 | 0 | 143 | 303 |
Питание болотных вод снизу, мм | 324 | 529 | 161 | -37 | 323 | 221 | 973 |
Модуль питания болотных вод снизу, л/(с·км2) | 30,74 | 66,77 | 20,25 | -7,02 | 62,31 | 27,80 | 30,77 |
Очаг интенсивного водообмена | |||||||
Площадь очагов, км2: | |||||||
РГВ | 0,124 | 0,193 | 0,057 | 0,034 | 0,210 | 0,044 | |
ПБВ | 0,274 | 0,098 | 0,249 | 0,280 | 0,045 | 0,265 | |
Разгрузка грунтовых вод в торфяную залежь, мм | 620 | 386 | 863 | 697 | 208 | 1368 | 2567 |
Перетекание болотных вод в нижележащие водовмещающие породы, мм | 144 | 66 | 107 | 99 | 37 | 104 | 415 |
Участок N 3. Культура (угодье): многолетние травы, сенокос.
Дата: 17.08.85 г. Линия N 15.
Уровень болотных вод zРПБ = -63 см.
Площадь сечения пробоотборника Метса Л.Я. S = 12 см2
Начало бурения на площадке 9 ч. Конец бурения 10 ч 25 мин
Элемент микрорельефа, состояние культуры | Глубина отбора образца почвы, см | N стакана | Масса, г | Влажность почвы | Характеристика почвы в пробе | Плотность сухого торфа  г/см3 | ||||
влажной почвы и стакана | сухой почвы и стакана | стакана | испарившейся воды | сухой почвы | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Повышение 1, оттава | 0 - 5 | 37 | 79,5 | 51,9 | 40,3 | 27,6 | 11,6 | 46 | Торфяная почва с живыми корнями травянистых растений | 0,19 |
5 - 10 | 38 | 81,7 | 52,3 | 40,5 | 29,4 | 13,8 | 49 | То же | 0,23 | |
10 - 20 | 39 | 131,6 | 69,2 | 40,4 | 62,4 | 28,8 | 52 | То же с примесью супеси | 0,24 | |
20 - 30 | 40 | 139,9 | 70,3 | 40,3 | 69,6 | 30,0 | 58 | Торф с примесью супеси | 0,25 | |
30 - 40 | 41 | 153,5 | 67,1 | 40,7 | 86,4 | 26,4 | 72 | Торф хорошо разложившийся | 0,22 | |
40 - 50 | 42 | 161,7 | 62,1 | 40,5 | 99,6 | 21,6 | 83 | То же | 0,18 | |
Повышение 2, оттава | 0 - 5 | 43 | 80,0 | 52,4 | 40,4 | 27,6 | 12,0 | 46 | Торфяная почва с живыми корнями травянистых растений |  |
5 - 10 | 44 | 82,7 | 54,5 | 40,6 | 28,2 | 13,9 | 47 | То же |  | |
10 - 20 | 45 | 134,2 | 70,6 | 40,5 | 63,2 | 30,1 | 53 | То же с примесью супеси |  | |
20 - 30 | 46 | 140,4 | 69,6 | 40,7 | 70,8 | 28,9 | 59 | Торф с примесью супеси |  | |
30 - 40 | 47 | 155,5 | 65,5 | 40,3 | 90,0 | 25,2 | 75 | Торф хорошо разложившийся |  | |
40 - 50 | 48 | 162,9 | 62,1 | 40,4 | 100,8 | 21,7 | 84 | То же |  | |
Участок N 3. Культура (угодье): многолетние травы, сенокос.
Дата: 27.04.85 г. Линия N 4. Уровень болотных вод
zРПБ = -70 см. Площадь сечения режущего цилиндра
S1 = 18,4 см2, керноотборника мерзлого грунта S1 = 30,0 см2,
пробоотборника Метса Л.Я. S3 = 12,0 см2. Начало бурения
на площадке 9 ч. Конец бурения 10 ч 53 мин
Элемент микрорельефа, состояние культуры | Глубина отбора образца почвы, см | N стакана | Масса, г | Влажность почвы | Характеристика почвы в пробе | Плотность сухого торфа  г/см) | ||||
влажной почвы и стакана | сухой почвы и стакана | стакана | испарившейся воды | сухой почвы | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Повышение 1: | ||||||||||
Талая почва | 0 - 5 | 1 | 108,7 | 56,3 | 40,7 | 52,4 | 15,6 | 57 | Торфяная почва с живыми корнями травянистых растений | 0,17 |
5 - 8 | 2 | 98,7 | 52,9 | 40,8 | 45,8 | 12,1 | 83 | То же | 0,22 | |
Мерзлый слой почвы | 8 - 29 | - | 649 | - | - | (498) | (151) | 79 | Отдельные кристаллы льда на глубине 8 - 20 см, полностью насыщенный льдом слой 20 - 28 см | 0,24 |
Талый торф | 30 - 40 | 3 | 155,7 | 65,7 | 40,5 | 90,0 | 25,2 | 75 | Торф хорошо разложившийся | 0,21 |
40 - 50 | 4 | 161,5 | 61,9 | 40,3 | 99,6 | 21,6 | 83 | Торф среднеразложившийся с остатками древесины | 0,18 | |
Повышение 2: | ||||||||||
Талая почва | 0 - 5 | 5 | 105,9 | 58,1 | 40,6 | 47,8 | 17,5 | 52 | Торфяная почва с живыми корнями травянистых растений | 0,17 |
5 - 10 | 6 | 126,1 | 61,7 | 40,5 | 64,4 | 21,2 | 84 | То же | 0,19 | |
Мерзлый слой почвы | 11 - 31 | - | 624 | - | - | (480) | (144) | 80 | Отдельные кристаллы льда на глубине 11 - 24 см, полностью насыщенный льдом слой 24 - 31 см | 0,24 |
Талый торф | 31 - 40 | 7 | 144,4 | 64,5 | 40,7 | 79,9 | 23,8 | 74 | Торф среднеразложившийся | 0,22 |
40 - 50 | 8 | 162,7 | 61,9 | 40,3 | 100,8 | 21,6 | 84 | То же | 0,18 | |
Участок N 3, линия N 15 | 17.08.85 г. |
Повышения, hср. к = 5,0 см | Понижения, hср. з = - 4,0 см | ||||||||||||
Глубина середины слоя, см | Влажность, % | Глубина середины слоя, см | Влажность, % | ||||||||||
Повторность | Средняя | Повторность | Средняя | ||||||||||
от поверхности почвы | от РПБ | 1 | 2 | 3 | 4 | от поверхности почвы | от РПБ | 1 | 2 | 3 | 4 | ||
2,5 | 2,5 | 25 | 27 | 30 | 32 | 28 | 2,5 | -6,5 | 40 | 43 | 47 | 49 | 45 |
7,5 | -2,5 | 27 | 27 | 31 | 31 | 29 | 7,5 | -11,5 | 45 | 46 | 51 | 51 | 48 |
15 | -10 | 35 | 37 | 40 | 41 | 38 | 15 | -19 | 53 | 55 | 57 | 58 | 56 |
25 | -20 | 50 | 51 | 55 | 56 | 53 | 25 | -29 | 67 | 68 | 69 | 71 | 69 |
35 | -30 | 66 | 68 | 69 | 71 | 68 | 35 | -39 | 79 | 79 | 79 | 80 | 79 |
45 | -40 | 79 | 79 | 80 | 82 | 80 | 45 | -49 | 88 | 89 | 87 | 88 | 88 |
55 | -50 | 89 | 88 | 90 | 90 | 89 | 55 | -59 | 89 | 91 | 91 | 90 | 90 |
СЛОЯХ ПОЧВЫ С УЧЕТОМ СТРОЕНИЯ ГФМ, ММ
Участок N 3 | Дата: 17.08.87 г. | z = - 63 см |
Глубина залегания нижней границы слоя (z) от РПБ, см | Fт по интегральной кривой W (hi), % | Влажность  | Запас влаги в слое  | Суммарный запас влаги, мм |
5 | 30 | 20 | 3,0 | 3,0 |
0 | 50 | 30 | 7,5 | 10,5 |
-5 | 65 | 40 | 13,0 | 23,5 |
-10 | 75 | 50 | 18,8 | 42,3 |
-15 | 82 | 60 | 24,6 | 64,9 |
-20 | 88 | 68 | 29,9 | 96,8 |
-25 | 93 | 74 | 34,4 | 131,2 |
-30 | 97 | 78 | 37,8 | 169,8 |
-35 | 100 | 80 | 40,0 | 209,0 |
-40 | 100 | 84 | 42,0 | 251,0 |
-45 | 100 | 86 | 43,0 | 294,0 |
-50 | 100 | 88 | 44,0 | 338,0 |
за каждый час
Сроки: 0.30 - 1.30
Элементы | Результаты наблюдений и первичной обработки | ||||||||||||||
Число, срок | |||||||||||||||
Облачность | |||||||||||||||
Диск солнца | |||||||||||||||
Направление ветра | |||||||||||||||
Скорость ветра на высоте 0,5 и 2,0 м | нижняя | разность | дел с/с | м/с | |||||||||||
верхняя | |||||||||||||||
Радиационный баланс, Дж/(см2·с) | Среднее | Поправка | Исправленное | ||||||||||||
Температура воздуха на высоте 0,5 и 2,0 м, °C | нижняя | Сухой | |||||||||||||
Смоченный | |||||||||||||||
верхняя | Сухой | ||||||||||||||
Смоченный | |||||||||||||||
Парциальное давление | нижнее | ||||||||||||||
верхнее | |||||||||||||||
Температура почвы (°C) на глубине, см | поверхность | ||||||||||||||
5 | |||||||||||||||
10 | |||||||||||||||
15 | |||||||||||||||
20 | |||||||||||||||
40 | |||||||||||||||
80 | |||||||||||||||
Подпись наблюдателя | |||||||||||||||
ТЕМПЕРАТУРЫ ПОВЕРХНОСТИ ПОЧВЫ ПТПП-2К (ТЕРМОПАУК)
Прибор ПТПП-2К для измерения осредненной температуры поверхности почвы разработан в Агрофизическом институте. В основу работы прибора положен принцип измерения температуры по изменению ЭДС в термобатарее.
Чувствительная часть прибора представляет собой батарею из 16 последовательно соединенных медно-константановых термопар. Провода термопар помещены в хлорвиниловые трубки. Со стороны датчика (рабочий спай) хлорвиниловая трубка оканчивается наконечником из акрилата, сквозь который выходит наружу термопара. Холостые спаи термопар помещены в тонкие канальцы, высверленные в массивном алюминиевом диске. Диск закреплен внутри коробки из листового алюминия. Благодаря массивности диска и наличию тепловой изоляции температура всех холостых спаев равна температуре диска и мало изменяется во времени.
Коробку с диском на специальной деревянной подставке устанавливают на высоте 10 - 15 см над поверхностью болота. Датчики температуры размещают вокруг диска так, чтобы по возможности учесть все разнообразие температурных условий деятельной поверхности. Датчики на поверхности болота закрепляют держателем из стальной пружинной проволоки.
Температуру диска, а следовательно, и холостых спаев фиксируют с помощью полупроводникового термосопротивления типа ММТ-4, укрепленного в центре диска. Концы термобатареи ТП подключены к зажимам 1 и 3 (см. рисунок). Выводы сопротивления ПТС соединены с зажимами 2 и 3 регистрирующего устройства по схеме неравновесного моста.
для измерения осредненной температуры поверхности почвы.
Для повышения точности весь диапазон измеряемых значений температуры разбит на два интервала: от -5 до 25 и от 25 до 55 °C. Поэтому в схеме прибора предусмотрены две самостоятельные мостовые схемы, предназначенные для температурной компенсации. Мост I включается для работы в первом интервале температур, мост II - во втором. Мост I составлен из проволочных манганиновых сопротивлений R1, R2, R3, а мост II - из сопротивлений R4, R5 и R6. Четвертым плечом в обоих случаях является ПТС. Диапазоны измерений переключают ключом I - II. Термобатареи ТП включают в цепь микроамперметра
через контакты ключа И - К (измерение - контроль). В эту же цепь входят добавочные сопротивления R1доб (первый интервал) или R2доб (второй интервал) для регулировки чувствительности схемы. Схема компенсации питается от батареи КБСЛ-0,5. Напряжение питания регулируют и контролируют с помощью потенциометра P при установке ключа И - К в положение К (контроль). При этом в цепь измерительного прибора вместо батареи ТП включают постоянное сопротивление Rд = R1доб + R2доб + Rп, а вместо ПТС - сопротивление R7, равное по значению сопротивлению ПТС при температуре около 45 °C. Поворотом рукоятки переменного сопротивления R стрелку устанавливают на красной черте. Затем ключ переводят в положение И (измерение) и по шкале прибора отсчитывают значения температуры. Погрешность отсчета температуры +/- 0,1 °C.
через контакты ключа И - К (измерение - контроль). В эту же цепь входят добавочные сопротивления R1доб (первый интервал) или R2доб (второй интервал) для регулировки чувствительности схемы. Схема компенсации питается от батареи КБСЛ-0,5. Напряжение питания регулируют и контролируют с помощью потенциометра P при установке ключа И - К в положение К (контроль). При этом в цепь измерительного прибора вместо батареи ТП включают постоянное сопротивление Rд = R1доб + R2доб + Rп, а вместо ПТС - сопротивление R7, равное по значению сопротивлению ПТС при температуре около 45 °C. Поворотом рукоятки переменного сопротивления R стрелку устанавливают на красной черте. Затем ключ переводят в положение И (измерение) и по шкале прибора отсчитывают значения температуры. Погрешность отсчета температуры +/- 0,1 °C.При установке прибора на болоте к датчику осредненной температуры прокладывают легкие решетчатые мостки, а регистратор помещают в отдельной будке.
На зиму датчик и регистратор демонтируют и переносят в помещение.
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-40Б
для записи наблюдений за промерзанием и оттаиванием болота
Станция
Болото
Микроландшафт
Наблюдатель _______________________________
Проверил __________________________________
Начальник станции _________________________
Стр. 2 - 17
Дата __________________ | Сухое вещество _________________ |
Характеристика | Кочка (гряда) | Мочажина (западина) | |||||||
Повторность | |||||||||
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
Высота снежного покрова, см | |||||||||
Толщина  слоя, см | |||||||||
Масса керна, г | |||||||||
Объем керна, см3 | |||||||||
Масса сухого керна, г | |||||||||
Влагосодержание мерзлого слоя, мм | |||||||||
Выполнил ___________________ | Проверил ______________________ |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
для записи наблюдений за оттаиванием болот
в зоне многолетней мерзлоты
Станция
Болото
Микроландшафт
Наблюдатели _______________________________
Проверил __________________________________
Начальник станции _________________________
Стр. 2 - 5
Толщина оттаявшего слоя
N точки | Дата | |||||||
1 | ||||||||
2 | ||||||||
3 | ||||||||
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | ||||||||
98 | ||||||||
99 | ||||||||
100 | ||||||||
Сумма | ||||||||
Выполнил ___________________ | Проверил ______________________ |
Болото Высокогорское
N анализа | Место отбора пробы | Дата  | Температура воды, °C | Прозрачность по стандартному шрифту, см | Цветность в градусах Pt - Co шкалы | pH | мг/л | Общая жесткость,  | ||||||||||||||||||
O2 | CO2 | Ca2+ | Mg2+ | Na+ | K+ |  | Cl- |  | Сумма ионов | Железо общее | Кремнекислота | Перманганатная окисляемость | ХПК | N | P | |||||||||||
аммонийный | нитратный | нитритный | минеральный | валовый | ||||||||||||||||||||||
1 | СКВ. 105 | 15.04 25.04 | 5 | Прозрачная | 360 | 3,65 | 6,2 | 37,8 | 1,8 | 2,5 | 1,2 | 0,8 | 0 | 5,5 | 6,9 | 18,7 | 0,31 | 5,8 | 45,3 | 66,2 | 0,47 | 0 | 0 | 0,005 | 0,052 | 0,27 |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-
для записи наблюдений над подъемом уровня болотных вод
от осадков за месяц 19 г.
Станция
Район
Область
Болото
N установки
Микроландшафт
Наблюдатели
Начальник станции
Стр. 2
Указания проверяющих лиц
_____________________________________________________________________
_____________________________________________________________________
Стр. 3
Приборы, служащие для наблюдений
Самописец уровня N __________________________________________________
_____________________________________________________________________
Плювиограф N ________________________________________________________
_____________________________________________________________________
Стр. 3
Таблица приводок
Дата | Приводка, см |
Стр. 4, 6, 8
Данные по плювиографу
Дата | Время снятия ленты | Количество долитой воды, деления стакана | Осадки в контрольном сосуде, деления стакана | Время установки ленты | Примечание | |||
ч | мин | до слива | после слива | ч | мин | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Стр. 5, 7, 9
Данные по самописцу уровня воды
Дата | Время снятия ленты | Отсчет по рейке, см | Уровень воды от РПМ, см | Время установки ленты | Подпись наблюдателя | ||
ч | мин | ч | мин | ||||
10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ЖБ
фильтрации монолитов в полевом лотке
19 г.
Станция:
(экспедиция)
Район: Сургутский
Болото: Самотлорское
Микроландшафт: Грядово-озерковый комплекс. Гряды - сфагново-кустарничковые, облесены сосной и березой.
Описание микроландшафта: Гряды занимают 50% комплекса. Моховые подушки высотой 20 - 30 см, диаметром 1 - 2 м занимают до 60% площади гряд. Древесный ярус представлен сосной (70%) и березой (30%). Сомкнутость древесного яруса 0,1 - 0,2. Преобладающая высота сосны 1 - 4 м, диаметр 2 - 15 см; березы соответственно 1 - 3 м и 2 - 7 см. Кустарничковый ярус сомкнутостью на повышениях 70 - 80%, в понижениях - до 30%, представлен багульником, кассандрой, морошкой, клюквой, брусникой. Моховой покров сплошной, состоит из сфагновых мхов со значительной примесью лишайника в понижениях. Понижения мочажинообразные. Травяной покров в понижениях сомкнутостью 40 - 50%, представлен шейхцерией, осокой топяной.
Данные фильтрации через монолит N 3
Дата 14.08.71 г. |  , hср = 44,5 см |
Дно лотка | Поверхность воды | Залитая водой площадь монолита % | Толщина фильтрующего слоя H см | BHi | Время t с | Объем воды за время t, см3 |  см/с | Kср принятый, см/с | ||||||
Отсчеты по гидравлическому уровню, количество делений | Отсчеты по штангам водосливов, мм | |||||||||||||
Верхний бьеф | Нижний бьеф | Разность | Уклон i | Верхний бьеф | Нижний бьеф | Разность | Уклон i | |||||||
20 | 0 | 20 | 0,02 | 1,50 | 1,36 | 14 | 0,02 | 85 | 48 | 38,4 | 100 | 51 840 | 13,50 | 13,5 |
100 | 52 000 | 13,54 | ||||||||||||
110 | 56 800 | 13,45 | ||||||||||||
20 | 0 | 20 | 0,02 | 2,50 | 2,36 | 14 | 0,02 | 60 | 47 | 37,6 | 120 | 25 050 | 5,55 | 5,55 |
240 | 50 010 | 5,54 | ||||||||||||
240 | 50 100 | 5,55 | ||||||||||||
3,50 | 3,36 | 14 | 0,02 | 40 | 46 | 36,8 | 300 | 53 220 | 4,82 | 4,82 | ||||
300 | 53 200 | 4,82 | ||||||||||||
300 | 53 100 | 4,81 | ||||||||||||
4,50 | 4,36 | 14 | 0,02 | 30 | 45 | 36,0 | 300 | 42 300 | 3,92 | 3,91 | ||||
240 | 33 700 | 3,90 | ||||||||||||
6,50 | 6,36 | 14 | 0,02 | 20 | 43 | 34,4 | 300 | 28 500 | 2,76 | 2,75 | ||||
240 | 22 500 | 2,73 | ||||||||||||
9,50 | 9,36 | 14 | 0,02 | 0 | 40 | 32,0 | 200 | 12 800 | 2,00 | 2,00 | ||||
14,50 | 14,36 | 14 | 0,02 | 35 | 28,0 | 120 | 3 160 | 0,940 | 0,940 | |||||
23,50 | 19,36 | 14 | 0,02 | 30 | 24,0 | 250 | 1 995 | 0,332 | 0,332 | |||||
24,50 | 24,36 | 14 | 0,02 | 25 | 20,0 | 600 | 1 285 | 0,107 | 0,107 | |||||
29,50 | 29,36 | 14 | 0,02 | 20 | 16,0 | 900 | 440 | 0,0306 | 0,0306 | |||||
1500 | 740 | 0,0308 | ||||||||||||
1200 | 585 | 0,0305 | ||||||||||||
26,50 | 26,36 | 14 | 0,02 | 23 | 18,4 | 2400 | 1 990 | 0,0450 | 0,0450 | |||||
34,50 | 34,46 | 14 | 0,02 | 15 | 12,0 | 900 | 330 | 0,0306 | 0,0304 | |||||
1200 | 435 | 0,0302 | ||||||||||||
44,50 | 44,35 | 14 | 0,02 | 5 | 4,0 | 2400 | 290 | 0,0302 | 0,0300 | |||||
1500 | 178 | 0,0297 | ||||||||||||
Болото: Самотлорское Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые, облесенные сосной и березой | hср = 44,5 см  |
zРПМ см | H см |  см |  см | K1 см/с |  |  см | K2 см/с |  | Гр. 6 - гр. 9 |  | Залитая водой площадь монолита, % | Примечание |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
-14 | 47,5 | 1 | 48 | 13,5 | 648 | 47 | 6,55 | 307,8 | 340,2 | 340 | 85 | |
-15 | 46,5 | 1 | 47 | 6,55 | 307,8 | 46 | 4,82 | 221,7 | 86,1 | 86,1 | 60 | |
-16 | 45,5 | 1 | 46 | 4,82 | 221,7 | 45 | 3,90 | 175,5 | 46,2 | 46,2 | 40 | |
-17 | 44,5 | 1 | 45 | 3,90 | 175,5 | 44 | 3,25 | 143,0 | 32,5 | 32,5 | 30 | |
-18 | 43,5 | 1 | 44 | 3,25 | 143,0 | 43 | 2,75 | 118,2 | 24,8 | 24,8 | 20 | |
-19 | 42,5 | 1 | 43 | 2,75 | 118,2 | 42 | 2,40 | 100,8 | 17,4 | 17,4 | 15 | |
-20 | 41,5 | 1 | 42 | 2,40 | 100,8 | 41 | 2,15 | 88,2 | 12,6 | 12,6 | 0 | |
-21 | 40,5 | 1 | 41 | 2,15 | 88,2 | 40 | 1,95 | 78,0 | 10,4 | 10,2 | ||
-22 | 39,5 | 1 | 40 | 1,95 | 78,0 | 39 | 1,75 | 68,25 | 9,75 | 9,75 | ||
-23 | 38,5 | 1 | 39 | 1,75 | 68,25 | 38 | 1,55 | 58,90 | 9,35 | 9,35 | ||
-24 | 37,5 | 1 | 38 | 1,55 | 58,90 | 37 | 1,35 | 49,95 | 8,95 | 8,95 | ||
-25 | 36,5 | 1 | 37 | 1,35 | 49,95 | 36 | 1,15 | 41,40 | 8,55 | 8,55 | ||
-26 | 35,5 | 1 | 36 | 1,15 | 41,40 | 35 | 1,00 | 35,0 | 6,40 | 6,40 | ||
-27 | 34,5 | 1 | 35 | 1,00 | 35,00 | 34 | 0,850 | 28,90 | 6,10 | 6,10 | ||
-28 | 33,5 | 1 | 34 | 0,850 | 28,90 | 33 | 0,700 | 23,10 | 5,80 | 5,80 | ||
-29 | 32,5 | 1 | 33 | 0,700 | 23,10 | 32 | 0,575 | 18,40 | 4,70 | 4,70 | ||
-30 | 31,5 | 1 | 32 | 0,575 | 18,40 | 31 | 0,455 | 14,11 | 4,29 | 4,29 | ||
-31 | 30,5 | 2 | 31 | 0,455 | 14,11 | 29 | 0,325 | 9,425 | 4,66 | 2,33 | ||
-33 | 28,5 | 2 | 29 | 0,325 | 9,425 | 27 | 0,175 | 4,725 | 4,70 | 2,35 | ||
-35 | 26,5 | 2 | 27 | 0,175 | 4,725 | 25 | 0,107 | 2,675 | 2,05 | 1,02 | ||
-37 | 24,5 | 2 | 25 | 0,107 | 2,675 | 23 | 0,043 | 0,989 | 1,69 | 0,845 | ||
-39 | 22,5 | 2 | 23 | 0,043 | 0,989 | 21 | 0,034 | 0,714 | 0,275 | 0,138 | ||
-41 | 20,5 | 2 | 21 | 0,034 | 0,714 | 19 | 0,031 | 0,589 | 0,125 | 0,062 | ||
-43 | 18,5 | 2 | 19 | 0,031 | 0,589 | 17 | 0,0306 | 0,520 | 0,069 | 0,034 | ||
-45 | 16,5 | 2 | 17 | 0,0306 | 0,520 | 15 | 0,0305 | 0,458 | 0,062 | 0,031 | ||
-47 | 14,5 | 2 | 15 | 0,0305 | 0,458 | 13 | 0,0304 | 0,395 | 0,063 | 0,032 | ||
-49 | 12,5 | 2 | 13 | 0,0304 | 0,395 | 11 | 0,0303 | 0,333 | 0,062 | 0,031 | ||
-51 | 10,5 | 2 | 11 | 0,0303 | 0,333 | 9 | 0,0302 | 0,273 | 0,060 | 0,030 | ||
-53 | 8,5 | 2 | 9 | 0,0302 | 0,273 | 7 | 0,0301 | 0,211 | 0,062 | 0,031 | ||
-55 | 6,5 | 2 | 7 | 0,0301 | 0,211 | 5 | 0,0301 | 0,151 | 0,060 | 0,030 |
ОТ ГЛУБИНЫ СЛОЯ zРПМ
1 - верхняя часть кривой (Kz >= 10 см/с);
2 - средняя (Kz < 10 см/с); 3 - нижняя (Kz < 1 см/с).
ДЛЯ МИКРОЛАНДШАФТА ПО ДАННЫМ ОПЫТОВ НА ПОЛЕВОМ ЛОТКЕ
Болото: Самотлорское
Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые, облесенные сосной и березой
zРПМ см | N монолита |  | Число монолитов |  см/с | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||
1 | 21,4 | 18,7 | (49,4) | 3,80 | (60,0) | 43,90 | 3 | 14,6 | |||||
2 | 20,3 | 17,3 | (38,3) | 3,45 | (40,8) | 41,05 | 3 | 13,7 | |||||
0 | 19,3 | 16,4 | (32,9) | 3,00 | (20,7) | 38,50 | 3 | 12,8 | |||||
-1 | 18,6 | 15,1 | (27,5) | 2,55 | (16,1) | 35,25 | 3 | 12,1 | |||||
-2 | 18,0 | 14,2 | (23,6) | 2,15 | (13,7) | 34,35 | 3 | 11,45 | |||||
-3 | 17,3 | 13,2 | 20,8 | (12,1) | 51,30 | 3 | 17,1 | ||||||
-4 | 16,5 | 12,2 | 18,4 | 10,5 | 57,60 | 4 | 14,4 | ||||||
-5 | (117) | 16,0 | 11,3 | 16,3 | 9,35 | 52,95 | 4 | 13,2 | |||||
-6 | (108) | 15,3 | 10,4 | 14,5 | 8,35 | 48,55 | 4 | 12,1 | |||||
-7 | (101) | 14,7 | 9,75 | 13,2 | 7,30 | 44,95 | 4 | 11,24 | |||||
-8 | (96,2) | 14,0 | 6,75 | 12,4 | 6,55 | 39,70 | 4 | 9,92 | |||||
-9 | (89,1) | 13,4 | 8,0 | 11,5 | 5,75 | 38,65 | 4 | 9,65 | |||||
-10 | (47,6) | 12,9 | 7,20 | 10,7 | 5,09 | 35,89 | 4 | 8,97 | |||||
-11 | (26,6) | 12,5 | 6,25 | 10,2 | 4,45 | 33,40 | 4 | 8,35 | |||||
-12 | (17,0) | 11,8 | (40,1) | 6,65 | 9,45 | 3,92 | 31,82 | 4 | 7,96 | ||||
-13 | 9,35 | 11,2 | (32,0) | 5,02 | 8,88 | 3,40 | 37,85 | 5 | 7,57 | ||||
-14 | 3,45 | 10,6 | (340) | (26,1) | 4,22 | 8,35 | 2,92 | 29,54 | 5 | 5,91 | |||
-15 | 1,75 | 10,0 | (86,1) | 22,4 | 3,80 | 7,75 | 2,48 | 48,18 | 6 | 8,03 | |||
-16 | 1,35 | 9,21 | (42,6) | 19,3 | 3,21 | 7,15 | 2,15 | 42,32 | 6 | 7,05 | |||
-17 | 0,565 | 8,82 | (32,5) | 17,1 | 2,75 | 6,65 | 1,87 | 37,755 | 6 | 6,29 | |||
-18 | 0,335 | 8,25 | (24,5) | 15,5 | 2,21 | 6,08 | 1,60 | 33,975 | 6 | 5,66 | |||
-19 | 0,255 | 7,75 | (18,0) | 14,3 | 1,83 | 5,55 | 1,55 | 31,235 | 6 | 5,21 | |||
-20 | 0,185 | 7,15 | 12,1 | 13,3 | 1,50 | 5,0 | 1,40 | 40,635 | 7 | 5,81 | |||
-21 | 0,125 | 6,80 | 10,9 | 12,1 | 1,25 | 4,48 | 1,25 | 36,905 | 7 | 5,27 | |||
-22 | 0,076 | 6,55 | 10,0 | 11,1 | 1,08 | 4,04 | 0,905 | 33,751 | 7 | 4,82 | |||
-23 | 0,048 | 6,0 | 9,14 | 10,3 | 0,991 | 3,53 | 0,725 | 10,5 | 41,234 | 8 | 5,15 | ||
-24 | 0,038 | 5,55 | 8,75 | 9,45 | 0,870 | 3,05 | (72,8) | 0,603 | 6,63 | 34,941 | 8 | 4,37 | |
-25 | 0,034 | 7,00 | 8,35 | 0,750 | 2,55 | (59,2) | 0,485 | 2,57 | 21,739 | 7 | 3,11 | ||
-26 | 0,030 | 6,35 | 7,92 | 0,650 | 2,08 | (49,3) | 0,375 | 1,31 | 18,715 | 7 | 2,67 | ||
-27 | 6,25 | 7,12 | 0,562 | 1,95 | (39,3) | 0,288 | 0,752 | 16,922 | 6 | 2,82 | |||
-28 | 5,60 | 6,40 | 0,515 | 1,75 | (32,8) | 0,233 | 0,525 | 15,023 | 6 | 2,50 | |||
-29 | 4,68 | 5,65 | 0,370 | 1,50 | 27,7 | 0,193 | 0,450 | 40,543 | 7 | 5,79 | |||
-30 | 4,20 | 4,93 | 0,280 | 1,28 | 24,2 | 0,175 | 0,390 | 35,455 | 7 | 5,06 | |||
-31 | 3,32 | 4,15 | 0,265 | 1,19 | 20,9 | 0,159 | 0,357 | 30,34 | 7 | 4,33 | |||
-32 | 2,85 | 3,40 | 0,245 | 1,07 | 18,5 | 0,148 | 0,308 | 26,521 | 7 | 3,79 | |||
-33 | 2,00 | 2,68 | 0,230 | 0,942 | 16,4 | 0,135 | 0,258 | 22,645 | 7 | 3,23 | |||
-34 | 1,50 | 1,93 | 0,823 | 14,5 | 0,124 | 0,203 | 19,08 | 6 | 3,18 | ||||
-35 | 1,25 | 1,35 | 0,700 | 12,6 | 0,113 | 0,150 | 16,163 | 6 | 2,69 | ||||
-36 | 0,950 | 0,901 | 0,565 | 10,7 | 0,105 | 0,100 | 13,321 | 6 | 2,22 | ||||
-37 | 0,685 | 0,735 | 0,445 | 9,15 | 0,093 | 0,057 | 11,165 | 6 | 1,86 | ||||
-38 | 0,553 | 0,608 | 0,335 | 6,72 | 0,084 | 0,037 | 8,337 | 6 | 1,39 | ||||
-39 | 0,388 | 0,478 | 0,230 | 6,35 | 0,076 | 0,028 | 7,55 | 6 | 1,26 | ||||
-40 | 0,240 | 0,363 | 0,155 | 5,15 | 0,068 | 0,022 | 5,998 | 6 | 1,00 | ||||
-41 | 0,075 | 0,275 | 4,12 | 0,058 | 0,019 | 4,547 | 5 | 0,909 | |||||
-42 | 0,043 | 0,225 | 3,28 | 0,017 | 3,565 | 4 | 0,891 | ||||||
-43 | 0,034 | 0,185 | 2,42 | 0,015 | 2,654 | 4 | 0,664 | ||||||
-44 | 0,032 | 0,152 | 1,73 | 0,014 | 1,928 | 4 | 0,482 | ||||||
-45 | 0,031 | 0,160 | 1,31 | 0,013 | 1,514 | 4 | 0,379 | ||||||
-46 | 0,031 | 0,146 | 1,795 | 0,013 | 0,985 | 4 | 0,246 | ||||||
-47 | 0,031 | 0,130 | 0,415 | 0,576 | 3 | 0,192 | |||||||
-48 | 0,031 | 0,117 | 0,318 | 0,466 | 3 | 0,155 | |||||||
-49 | 0,030 | 0,109 | 0,255 | 0,394 | 3 | 0,131 | |||||||
-50 | 0,030 | 0,200 | 0,230 | 2 | 0,115 | ||||||||
-51 | 0,030 | 0,165 | 0,195 | 2 | 0,0975 | ||||||||
-52 | 0,030 | 0,130 | 0,160 | 2 | 0,080 | ||||||||
-53 | 0,030 | 0,108 | 0,138 | 2 | 0,069 | ||||||||
-54 | 0,030 | 0,085 | 0,115 | 2 | 0,057 | ||||||||
-55 | 0,030 | 0,070 | 0,100 | 2 | 0,050 | ||||||||
-56 | 0,054 | 0,054 | 1 | 0,054 | |||||||||
-57 | 0,045 | 0,045 | 1 | 0,045 | |||||||||
-58 | 0,035 | 0,035 | 1 | 0,035 | |||||||||
-59 | 0,030 | 0,030 | 1 | 0,030 | |||||||||
-60 | 0,025 | 0,025 | 1 | 0,025 | |||||||||
-61 | 0,020 | 0,020 | 1 | 0,020 | |||||||||
Примечание. Значения, заключенные в скобки, в расчет
не принимались.
не принимались.
ОТ ПЛОЩАДИ ЗАЛИТОЙ ПОВЕРХНОСТИ МОНОЛИТА
КРИВОЙ РАСПРЕДЕЛЕНИЯ ВЫСОТ МИКРОРЕЛЬЕФА
БОЛОТНЫХ ВОД В МИКРОЛАНДШАФТЕ
Болото: Самотлорское
Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые облесенные сосной и березой
1 - верхняя часть кривой (Kz >= 25 см/с);
2 - средняя (Kz < 25 см/с); 3 - нижняя (Kz < 1 см/с).
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
КГ-39
для записи определений коэффициента фильтрации торфяной
залежи по методу восстановления уровня воды в скважине
19 г.
Станция
Район Нижневартовский
Область (край, республика) Тюменская
Болото Самотлорское
Микроландшафт грядово-озерковый комплекс
гряды сфагново-кустарничковые, облесенные сосной и березой
N пункта 1
Наблюдатели _Арефьев Н.И.________________
Проверил _Бривкина Г.М._____________
Начальник станции _Калюжная И.И._________
Стр. 2, 4, 6
Дата 16.07.71 г. z см от РПМ - 27 N скважины 101 Радиус скважины r, см 5 Расстояние от рейки до уровня воды в скважине, см 37 Расстояние от рейки до поверхности болота hi, см 7 Глубина скважины от уровня воды H, см 79 |
Стр. 3, 5, 7
Данные опыта
Этап | N опыта | |||||||||
1 | 2 | 3 | 4 | 5 | ||||||
Уровень, см | Время от начала опыта, с | Уровень, см | Время от начала опыта, с | Уровень, см | Время от начала опыта, с | Уровень, см | Время от начала опыта, с | Уровень, см | ||
До откачки | - | 42 | - | - | - | - | ||||
После откачки | 0 | 84 | ||||||||
30 | 70 | |||||||||
60 | 63 | |||||||||
МЕТОДОМ ВОССТАНОВЛЕНИЯ УРОВНЯ ВОДЫ В СКВАЖИНЕ
Болото: Самотлорское
Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые, облесенные сосной и березой
N скв. | Дата | Уровень от РПМ, см | Толщина фильтрующего слоя H см | Глубина середины слоя от РПМ, см | Kср см/с |
1 | 16.07 | -27,0 | 79 | -66,5 | 0,00550 |
1 | 20.08 | -34,5 | 33 | -51,0 | 0,00850 |
5 | 20.08 | -34,5 | 64 | -66,5 | 0,00900 |
3 | 20.08 | -34,5 | 53 | -61,0 | 0,00140 |
7 | 20.08 | -34,5 | 132 | -100,5 | 0,00045 |
2 | 22.08 | -36,0 | 47 | -59,5 | 0,00260 |
4 | 22.08 | -36,0 | 51 | -61,5 | 0,00230 |
6 | 22.08 | -36,0 | 98 | -85,0 | 0,00110 |
9 | 25.08 | -39,0 | 73 | -75,5 | 0,00240 |
10 | 25.08 | -39,0 | 142 | -110,0 | 0,00064 |
5 | 25.08 | -40,0 | 75 | -77,5 | 0,00300 |
8 | 25.08 | -40,0 | 67 | -73,5 | 0,00060 |
УРОВНЯ БОЛОТНЫХ ВОД, ПОЛУЧЕННАЯ МЕТОДОМ ВОССТАНОВЛЕНИЯ
УРОВНЯ ВОДЫ В СКВАЖИНЕ
ПОЛУЧЕННЫХ МЕТОДОМ ВОССТАНОВЛЕНИЯ УРОВНЯ ВОДЫ В СКВАЖИНЕ
Болото: Самотлорское.
Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые, облесенные сосной и березой
zРПМ, см | H см | Kср, см/с | H Kср, см2/с |  , см2/с |  | Kz см/с |
-56 | 17 | 0,0120 | 0,2040 | |||
-58 | 19 | 0,0030 | 0,1520 | 0,0520 | 2 | 0,0260 |
-60 | 21 | 0,00440 | 0,0925 | 0,0595 | 2 | 0,0298 |
-62 | 23 | 0,00216 | 0,0492 | 0,0433 | 2 | 0,0216 |
-64 | 25 | 0,00180 | 0,0450 | 0,0042 | 2 | 0,0021 |
-66 | 27 | 0,00156 | 0,0421 | 0,0029 | 2 | 0,0014 |
-68 | 29 | 0,00140 | 0,0406 | 0,0015 | 2 | 0,0008 |
-70 | 31 | 0,00122 | 0,0378 | 0,0028 | 2 | 0,0014 |
-72 | 33 | 0,00112 | 0,0370 | 0,0008 | 2 | 0,0004 |
-74 | 35 | 0,00100 | 0,0350 | 0,0020 | 2 | 0,0010 |
-76 | 37 | 0,00094 | 0,0348 | 0,0002 | 2 | 0,0001 |
-78 | 39 | 0,00087 | 0,0339 | 0,0009 | 2 | 0,0004 |
-80 | 41 | 0,00081 | 0,0332 | 0,0007 | 2 | 0,0004 |
-82 | 43 | 0,00077 | 0,0331 | 0,0001 | 2 | 0,00005 |
-84 | 45 | 0,00073 | 0,0329 | 0,0002 | 2 | 0,0001 |
-86 | 47 | 0,000695 | 0,0327 | 0,0002 | 2 | 0,0001 |
-88 | 49 | 0,000665 | 0,0326 | 0,0001 | 2 | 0,00005 |
-90 | 51 | 0,000636 | 0,0325 | 0,0001 | 2 | 0,00005 |
-92 | 53 | 0,000615 | 0,03233 | |||
-94 | 55 | 0,00060 | 0,0330 | |||
-96 | 57 | 0,00059 | 0,03363 | |||
-98 | 59 | 0,00058 | 0,03422 | |||
-100 | 61 | 0,00058 | ||||
-102 | 63 | 0,00057 | ||||
-104 | 65 | 0,00057 | ||||
-106 | 67 | 0,00057 | ||||
-108 | 69 | 0,00056 | ||||
-110 | 71 | 0,00056 | 0,03976 |
Примечание. Ниже отметки zРПМ = -90 рассчитать послойные коэффициенты невозможно из-за недостаточной точности метода восстановления уровня воды в скважине.
1 - получены методом фильтрации в полевом лотке;
2 - получены методом восстановления уровня воды в скважине.
ТОРФЯНОЙ ЗАЛЕЖИ ДЛЯ МИКРОЛАНДШАФТА
Болото: Самотлорское
Микроландшафт: грядово-озерковый комплекс, гряды сфагново-кустарничковые, облесенные сосной и березой
zРПМ см |  см/с |
7 | 355 |
6 | 310 |
5 | 250 |
4 | 213 |
3 | 182 |
2 | 160 |
1 | 145 |
0 | 123 |
-1 | 108 |
-2 | 98,5 |
-3 | 80,5 |
-4 | 71,5 |
-5 | 58,5 |
-6 | 50,8 |
-7 | 40,0 |
-8 | 33,5 |
-9 | 28,0 |
-10 | 21,8 |
-12 | 14,6 |
-14 | 12,2 |
-16 | 11,0 |
-18 | 9,0 |
-20 | 7,65 |
-22 | 6,80 |
-24 | 5,45 |
-26 | 4,57 |
-28 | 3,80 |
-30 | 3,18 |
-32 | 2,59 |
-34 | 2,16 |
-36 | 1,69 |
-38 | 1,30 |
-40 | 0,995 |
-42 | 0,670 |
-44 | 0,372 |
-46 | 0,236 |
-48 | 0,152 |
-50 | 0,108 |
-52 | 0,078 |
-54 | 0,055 |
-56 | 0,043 |
-58 | 0,032 |
-60 | 0,0183 |
-62 | 0,0065 |
-64 | 0,0024 |
-66 | 0,0016 |
-68 | 0,0013 |
-70 | 0,0009 |
-72 | 0,0006 |
-74 | 0,0004 |
-76 | 0,0002 |
-78 | 0,00008 |
-80 | 0,00006 |
-82 | 0,00006 |
-84 | 0,00005 |
-86 | 0,00005 |
-88 | 0,00005 |
-90 | 0,00005 |
монолита торфа
Монолит: N 44 | Контейнер: N 3 |
Болото: Михайловское
Станция: Красный Бор
Район: Исакогорский
Область: Архангельская
Микроландшафт и его расположение на болотном массиве: сфагново-кустарничково-пушицевый, облесенный сосной, расположен в центре резковыпуклого верхового болотного массива.
Привязка места отбора монолита к ориентирам на местности: в 40 м к ЮВ от скв. 104.
Элемент микрорельефа: сфагновая подушка.
Скважина 104, глубина уровня воды по скважине: отсчет 103 см,
.
.Дата привязки к РПМ места отбора монолита: 20.06.85 г.
Превышение поверхности монолита (фактическое):
а) над уровнем болотных вод Hм = 280 см;
б) над РПМ
.
.Дата отбора монолита: 15.11.83 г.
Высота монолита: 83 см.
Описание микроландшафта в районе отбора монолита:
а) основные виды растительности и их обилие:
древесный ярус - сосна, единично; травяно-кустарничковый ярус - пушица и вереск Sp (2); моховой покров - сфагнум фускум Soc (6);
б) микрорельеф (размеры в плане): повышения округлые диаметром 1,0 - 1,5 м; понижения шириной 0,5 - 1,0 м; площадь повышений 70%, понижений 30%.
Привязка монолита к расчетной поверхности микроландшафта
;
.Линейная таксация поверхности болота
на месте отбора монолита
Высота линии отсчета над уровнем болотных вод H = 50 см
N точки | hi см |
1 | 23,0 |
2 | 21,0 |
3 | 21,0 |
4 | 22,5 |
5 | 22,0 |
... | ... |
20 | |
21 | |
22 | |
23 | |
24 | |
25 | |
... | ... |
40 | |
41 | |
42 | |
43 | |
44 | |
45 | |
... | ... |
80 | |
81 | |
82 | |
83 | |
84 | |
85 | |
... | ... |
100 |
N = 12hср = 22,0 см
Паспорт составил: ______________________________________________________ должность и фамилия |
Болото: Старосельская осушительная система; микроландшафт (ключевой участок): ВБУ-2.
Местоположение: в центральной части болота, между ОК-7, НГ-6, МК-1 и ОК-3, на 4-й карте к западу от МК-1.
Дата отбора образцов: 15.05.85 г.
N шурфа | Местоположение шурфа | Номер | Глубина отбора образцов от РПБ, м | Размеры режущего цилиндра | Состав образца (определяют визуально) | Назначение образца | |||
образца | обоймы | Площадь сечения, см2 | Высота, см | Объем, см3 | |||||
5 | В 20 м к С от скв. 207 | 59 | 37 | 0,02 - 0,07 | 10,12 | 5,01 | 50,7 | Пахотный горизонт, торф с примесью супеси (20 - 25%) | Исследование влагоемкости торфа |
60 | 21 | 10,17 | 5,00 | 50,9 | |||||
5 | То же | 61 | 102 | 0,13 - 0,18 | 10,17 | 4,99 | 50,8 | Пахотный горизонт, торф с примесью супеси (15 - 20%) | То же |
62 | 6 | 10,23 | 5,00 | 51,2 | |||||
4 | В 21 м к С от скв. 207 | 5 | 3 | 0,72 - 0,76 | 49,12 | 4,01 | 197,0 | Торф осоково-древесный среднеразложившийся | Исследование горизонтальной фильтрации |
РАЗМЕЩАЕМОЕ В ЛАБОРАТОРНОМ ПОМЕЩЕНИИ
Площадь комнаты, м2 | Особые требования | Размещаемое лабораторное оборудование |
8 | Наличие капитальной стены длиной 3 - 4 м, подвода воды и вывода в канализацию, подвода силовой электроэнергии на 5 кВт·ч, улучшенное освещение | 10 комплектов аппарата для исследования влагоемкости торфа, две установки для определения коэффициента фильтрации на малых образцах грунта, дистиллятор, лабораторный и письменный столы, шкаф для посуды |
15 | Не выше второго этажа, наличие подвода воды и вывода в канализацию, улучшенное освещение | Стенд для определения водоотдачи по 10 колоннам грунта, фильтрационный лоток, шкаф для посуды, стол |
10 | Наличие капитальной стены, вывода в систему воздушной вентиляции, подвода силовой электроэнергии на 5 - 6 кВт·ч | Вытяжной шкаф на три сушильных шкафа и одну муфельную печь, холодильник, весовой стол, лабораторный стол, шкаф для посуды |
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ЖБ-
для записи определений водоотдачи торфяной залежи
методом дренирования колонн торфа
Станция
Стр. 2, 7, 12, 17, 22, 27, 32, 37, 42, 47
Опыт N В-43
Монолит N 44 | Контейнер: N 3 |
Болото: Михайловское
Местоположение болота: бассейн р. Сестры
Район: Исакогорский
Область: Архангельская
Микроландшафт: и его расположение на болотном массиве: сфагново-кустарничковый, облесенный сосной, расположен в центре резко-выпуклого верхового болотного массива
Сведения об отборе монолита из торфяной залежи:
Дата 20.06.86 г.
Привязка к ориентирам на болоте: в 40 м к ЮВ от скв. 104
Элемент микрорельефа: сфагновая подушка
Глубина уровня воды от РПМ по скв. 104 z = -19 см
Результаты привязки монолита к РПМ: Hм = 28 см
h = -1,0 см,
Высота монолита 83 см
Начальный отсчет по рейке hнач = 94,3 см
Площадь сечения контейнера S = 705 см2
Глубина уровня дренирования, см | Отсчет по рейке hнач - zм см |  см |  | Осадка поверхности монолита  | |
от поверхности монолита zм | от РПМ  | ||||
2 | 8 | 92,3 | 0,40 | 0,20 | 0,2 |
7 | 3 | 87,3 | 3,50 | 0,70 | 0,5 |
12 | -2 | 82,3 | 4,00 | 0,80 | 1,0 |
57 | -47 | 37,3 | 2,88 | 0,29 | 4,3 |
77 | -67 | 17,3 | 4,98 | 0,25 | 5,0 |
Опыт произвел:
Обработал:
Проверил:
Стр. 3 - 6, 8 - 11, 13 - 16, 18 - 21, 23 - 26, 28 - 31,
33 - 36, 38 - 41, 43 - 46, 48 - 51
Дата | Время, ч мин | Время от начала дренирования при данной глубине уровня  час мин | Отсчет по рейке h см | Объем водоотдачи, см3 |  | Расстояние от верхнего края контейнера до марки на поверхности монолита H см | ||
отсчет по мерному сосуду | за период между наблюдениями  | за весь период дренирования при данной глубине уровня  | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
27.06.86 г. | 16 00 | 0 0 | 92,3 | 0 | 2,7 | |||
17 00 | 1 00 | 192/0 | 192 | 192 | 96 | |||
28.06. | 21 32 | 5 32 | 90 | 90 | 282 | 141 | ||
8 20 | 16 20 | 90/0 | 0 | 282 | 141 | 2,9 | ||
Слой 0 - 2 см  ;   | ||||||||
28.06.86 г. | 10 00 | 1 40 | 87,3 | 1265/0 | 1265 | 1265 | 253 | |
11 52 | 3 32 | 665/0 | 665 | 1920 | 384 | |||
15 00 | 6 40 | 200/0 | 200 | 2120 | 424 | |||
16 52 | 8 32 | 40 | 40 | 2160 | 432 | |||
29.06 | 13 15 | 28 55 | 120 | 80 | 2240 | 448 | ||
01.07 | 8 20 | 72 00 | 320 | 200 | 2440 | 488 | ||
13 10 | 76 50 | 340 | 20 | 2460 | 492 | |||
02.07 | 8 30 | 96 10 | 350 | 10 | 2470 | 494 | ||
16 00 | 103 40 | 355/0 | 5 | 2475 | 495 | 3,2 | ||
Слой 2 - 7 см  ;  ; | ||||||||
КОЭФФИЦИЕНТОВ ВОДООТДАЧИ С ГЛУБИНОЙ УРОВНЯ БОЛОТНЫХ ВОД
Болото: Михайловское
Микроландшафт: сфагново-кустарничково-пушицевый, облесенный сосной
zРПМ | Монолит N 44  Fм = 13% | Монолит N 40  Fм = 12% | Монолит N 45  Fм = 12% | Монолит N 46  Fм = 15% | Монолит N 42  Fм = 17% | Монолит N 47  ,Fм = 16% | Монолит N 43  ,Fм = 15% |  |  |  | По кривой распределения Wx |  | ||||||||
 |  |  |  |  |  |  |  |  |  |  |  |  |  | Fт | Fсв | |||||
7,5 | 0,40 | 5,20 | 13 | 5,2 | 0,40 | 5 | 95 | 0,98 | ||||||||||||
2,5 | 0,79 | 10,27 | 0,71 | 8,52 | 0,60 | 7,20 | 37 | 26,0 | 0,70 | 35 | 65 | 0,90 | ||||||||
-2,5 | 0,70 | 9,10 | 0,72 | 8,64 | 0,63 | 7,56 | 0,53 | 7,95 | 0,49 | 8,33 | 69 | 41,6 | 0,60 | 74 | 26 | 0,70 | ||||
-7,5 | 0,51 | 6,63 | 0,53 | 6,36 | 0,48 | 5,76 | 0,53 | 7,95 | 0,50 | 8,50 | 0,46 | 7,36 | 0,35 | 5,25 | 100 | 47,8 | 0,48 | 96 | 4 | 0,50 |
-12,5 | 0,41 | 5,33 | 0,40 | 4,80 | 0,43 | 5,16 | 0,39 | 5,85 | 0,44 | 7,48 | 0,35 | 5,60 | 0,43 | 6,45 | 100 | 40,7 | 0,41 | 100 | 0 | 0,41 |
-17,5 | 0,39 | 5,07 | 0,36 | 4,32 | 0,37 | 4,44 | 0,35 | 5,25 | 0,33 | 5,61 | 0,33 | 5,28 | 0,33 | 4,95 | 100 | 34,9 | 0,35 | 0,35 | ||
-22,5 | 0,39 | 5,07 | 0,35 | 4,20 | 0,33 | 3,96 | 0,34 | 5,10 | 0,33 | 5,61 | 0,34 | 5,44 | 0,34 | 5,10 | 100 | 34,5 | 0,34 | 0,34 | ||
-27,5 | 0,37 | 4,81 | 0,33 | 3,96 | 0,31 | 3,72 | 0,35 | 5,25 | 0,31 | 5,27 | 0,30 | 4,80 | 0,34 | 5,10 | 100 | 32,9 | 0,33 | 0,33 | ||
-32,5 | 0,35 | 4,55 | 0,30 | 3,60 | 0,30 | 3,60 | 0,35 | 5,25 | 0,30 | 5,10 | 0,28 | 4,48 | 0,32 | 4,80 | 100 | 31,4 | 0,31 | 0,31 | ||
-37,5 | 0,32 | 4,16 | 0,29 | 3,48 | 0,27 | 3,24 | 0,32 | 4,80 | 0,29 | 4,93 | 0,27 | 4,32 | 0,29 | 4,35 | 100 | 29,3 | 0,29 | 0,29 | ||
-42,5 | 0,29 | 3,77 | 0,27 | 3,24 | 0,26 | 3,12 | 0,28 | 4,20 | 0,28 | 4,76 | 0,25 | 4,00 | 0,26 | 3,30 | 100 | 27,0 | 0,27 | 0,27 | ||
-47,5 | 0,27 | 3,51 | 0,26 | 3,12 | 0,26 | 3,12 | 0,24 | 3,60 | 0,23 | 3,91 | 0,23 | 3,68 | 0,23 | 3,45 | 100 | 24,4 | 0,24 | 0,24 | ||
-52,5 | 0,26 | 3,38 | 0,24 | 2,88 | 0,22 | 2,64 | 0,22 | 3,30 | 0,23 | 3,91 | 0,20 | 3,20 | 0,22 | 3,30 | 100 | 22,6 | 0,23 | 0,23 | ||
-57,5 | 0,25 | 3,25 | 0,22 | 2,64 | 0,20 | 2,40 | 0,18 | 2,70 | 0,22 | 3,74 | 0,18 | 2,70 | 84 | 17,4 | 0,21 | 0,21 | ||||
Расчет произвел:
Проверил:
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ЖБ-
для записи результатов определения капиллярной
влагоемкости торфа
Станция
Стр. 2, 10, 18, 26, 34, 42, 50, 58, 66, 74
Опыт N 272 | Капилляриметр N 4 |
Болото: Михайловское
Микроландшафт: грядово-мочажинный, гряда сфагново-кустарничковая, облесенная сосной
Элемент микрорельефа: повышение на нижнем склоне гряды
Монолит торфяной залежи N 45
Высота поверхности монолита относительно РПМ:
Образцы торфа отобраны из мерзлого монолита на глубине 14 - 20 см от его поверхности
Определение объема образцов торфа, насыщенных водой:
а) расстояние от верхнего края воронки фильтра до мембраны (А):
фильтр 1: 1) 7,25, 2) 7,20, 3) 7,20, 4) 7,24 Аср = 7,22 см;
фильтр 2: 1) 7,22, 2) 7,18; 3) 7,13, 4) 7,13 Аср = 7,16 см;
б) расстояние от верхнего края воронки фильтра до поверхности насыщенного водой образца (Б):
фильтр 1: 1) 1,86; 2) 1,72; 3) 1,90; 4) 2,00 Бср = 1,87 см;
фильтр 2: 1) 2,09; 2) 2,07; 3) 1,98; 4) Бср = 2,03 см;
в) диаметр цилиндров контейнеров:
фильтр 1: D = 4,00 см;
фильтр 2: D = 4,00 см;
г) объем образцов торфа:
фильтр 1:
;
;фильтр 2: V2 = 64,4 см3, Vобр = V1 + V2 = 131,6 см3
Стр. 3, 11, 19, 27, 35, 43, 51, 59, 67, 55
Визуальное определение ботанического состава и степени разложения испытанных образцов торфа:
Образец 1: сфагновые мхи (fuscum) 95%, кустарнички 5%, степень разложения очень низкая (5 - 10%)
Образец 2: сфагновые мхи (fuscum) 85%, кустарнички 15%, степень разложения очень низкая (7 - 10%)
Примечание: трехходовый кран отключен от гидравлической системы капилляриметра.
Качество опыта: ход температуры воздуха ровный с небольшими внутрисуточными колебаниями от 18 до 20 °C;
атмосферное давление: два кратковременных снижения до 985 и до 932 гПа соответственно при p = 70 и 90 см водяного столба.
Опыт закончен при p = 150 см водяного столба без появления пузырьков воздуха над фильтрами.
Стр. 4 - 8, 12 - 16, 20 - 24, 28 - 32, 36 - 40, 44 - 48,
52 - 56, 60 - 64, 68 - 72, 76 - 80
Данные опыта
Дата | Время, ч мин | Отрицательное гидростатическое давление p см вод. ст. | Отсчет по бюретке, мл | Количество воды, стекшей из образцов при данных значениях p | |||
 см3 | Поправка, см3 | Исправленное, см3 |  | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
16.09.83 | 8 50 | 0,0 | 49,9 | ||||
11 50 | 2,5 | 45,0 | |||||
17 00 | 2,5 | 42,2 | |||||
17.09 | 8 10 | 2,5 | 37,4 | ||||
13 00 | 2,5 | 37,4 | 12,5 | 0,0 | 12,5 | 9,5 | |
16 50 | 7,5 | 20,5 | |||||
18.09 | 8 10 | 7,5 | 10,8 | ||||
13 05 | 7,5 | 10,1 | |||||
16 50 | 7,5 | 9,8 | |||||
19.09 | 8 10 | 7,5 | 9,1 | ||||
11 50 | 7,5 | 9,0 | |||||
16 30 | 7,5 | 9,0/49,8 <*> | 23,4 | -0,1 | 28,3 | 21,5 | |
..... | .. .. | ..... | ......... | .... | ..... | .... | .... |
1.11 | 13 10 | 110 | 25,5 | ||||
2.11 | 9 10 | 110 | 25,5 | 18,6 | -0,2 | 18,4 | 1,4 |
16 00 | 130 | 24,9 | |||||
3.11 | 8 10 | 130 | 24,7 | ||||
16 00 | 130 | 24,5 | |||||
4.11 | 8 10 | 130 | 24,2 | ||||
16 30 | 130 | 24,1 | |||||
5.11 | 8 05 | 130 | 23,9 | ||||
16 30 | 130 | 23,8 | |||||
6.11 | 8 10 | 130 | 23,8 | 1,7 | -0,2 | 1,5 | 1,1 |
9.11 | 8 10 | 150 | 23,4 | ||||
16 50 | 150 | 23,4 | |||||
10.11 | 8 15 | 150 | 23,3 | ||||
17 01 | 150 | 23,3 | |||||
11.11 | 8 10 | 150 | 23,2 | ||||
16 55 | 150 | 23,1 | |||||
12.11 | 8 10 | 150 | 23,0 | ||||
17 00 | 150 | 22,9 | |||||
13.11 | 8 05 | 150 | 22,9 | 0,9 | -0,2 | 0,7 | 0,5 |
 | |||||||
--------------------------------
Стр. 9, 17, 25, 33, 41, 49, 57, 65, 73, 81
Масса пустых бюкс:  Масса сухих проб в бюксах:  | Масса влажных проб в бюксах:  Масса влаги, оставшейся в образцах:  Масса сухого вещества:  |
Количество влаги, оставшейся в образцах, % их объема:
.Количество сухого вещества, % объема образцов:
.Суммарное количество влаги, отсосанное из образцов, % их объема:
.Плотность сухого торфа (очеса):
.Общая погрешность опыта:
,
,
.Результирующие данные опыта
p см вод. ст. |  |  |  |
2,5 | 9,5 | 0,015 | 9,5 |
7,5 | 21,5 | 0,030 | 21,5 |
12,5 | 14,4 | 0,030 | 14,4 |
20 | 5,5 | 0,045 | 5,6 |
30 | 4,2 | 0,060 | 4,3 |
40 | 3,1 | 0,060 | 3,2 |
50 | 2,0 | 0,08 | 2,1 |
70 | 1,8 | 0,12 | 1,9 |
90 | 1,6 | 0,12 | 1,7 |
110 | 1,4 | 0,12 | 1,5 |
130 | 1,1 | 0,12 | 1,2 |
150 | 0,5 | 0,12 | 0,6 |
Опыт произвел:
Обработал:
Проверил:
ТОРФЯНОЙ ЗАЛЕЖИ
Болото: Высокогорное
Микроландшафт (участок): сфагново-пушицевый в районе скв. 108
Глубина слоя от РПМ, см | Глубина отбора образцов от РПМ, см | N опыта | Состав торфа, % объема | Плотность сухого торфа, г/см3 | Количество воды, слившейся из образца Максимальное равновесное влагосодержание (в % объема образца) при различном отрицательном гидростатическом давлении P см вод. ст. | |||||||||||
Вода | Сухое вещество | Воздух | ||||||||||||||
капиллярная | оставшаяся | 0 | 2,5 | 7,5 | 12,5 | 20 | ..... | 110 | 120 | 150 | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 17 | 18 | 19 |
0 - 10 | 4 - 9 | K-22 | 67,5 | 24,6 | 2,9 | 5,0 | 0,042 | - ----- 92,1 | 9,5 ----- 82,6 | 21,5 ----- 61,1 | 14,4 ----- 46,7 | 5,6 ----- 41,1 | ... | 1,5 ----- 26,4 | 1,2 ----- 25,2 | 0,6 ----- 24,6 |
2 - 7 | K-23 | 69,1 | 23,8 | 2,7 | 4,4 | 0,039 | - ----- 92,9 | 9,1 ----- 83,8 | 24,5 ----- 59,3 | 15,5 ----- 43,8 | 7,1 ----- 36,7 | ... | 0,9 ----- 25,0 | 0,7 ----- 24,1 | 0,3 ----- 23,8 | |
6 - 11 | K-24 | 67,6 | 24,3 | 3,1 | 5,0 | 0,045 | - ----- 91,9 | 8,8 ----- 83,1 | 18,0 ----- 65,0 | 11,9 ----- 53,2 | 3,7 ----- 49,5 | ... | 2,1 ----- 26,5 | 1,5 ----- 25,0 | 0,7 ----- 24,3 | |
5 - 10 | K-25 | 65,8 | 26,5 | 2,7 | 5,0 | 0,039 | - ----- 92,3 | 9,8 ----- 82,5 | 20,8 ----- 61,7 | 14,6 ----- 47,1 | 4,8 ----- 42,3 | ... | 1,1 ----- 27,9 | 1,0 ----- 26,9 | 0,4 ----- 26,5 | |
Среднее в слое | - | 67,5 | 24,8 | 2,8 | 4,8 | 0,040 | - ----- 92,3 | 9,3 ----- 83,0 | 21,2 ----- 61,8 | 14,1 ----- 47,7 | 5,3 ----- 42,4 | ... | 1,4 ----- 26,4 | 1,1 ----- 25,3 | 0,5 ----- 24,8 | |
40 - 50 | ||||||||||||||||
Среднее в слое | ||||||||||||||||
Титульный лист
Государственный комитет СССР по гидрометеорологии
____________________
(название управления)
управление по гидрометеорологии
ЖБ
для записи результатов сушки образцов торфяной залежи
Станция
Данные опыта
Номера образцов торфяной залежи | Номер бидона | Масса бидона, г | Дата и время контрольного взвешивания | Средняя масса сухого образца в бидоне, г | M г | V см3 |  | |||
20.06 16 ч 15 мин | 21.06 11 ч 00 мин | 21.06 13 ч 05 мин | 21.06 15 ч 10 мин | |||||||
Масса сухого образца в бидоне при взвешивании N | ||||||||||
1 | 2 | 3 | 4 | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Начало сушки 17.06.70 г. | ||||||||||
128 - 130 | 17 | 409,04 | 478,20 | 478,05 | 477,94 | 477,94 | 477,94 | 68,90 | 400 | 0,172 |
131 - 133 | 18 | 410,84 | 484,95 | 484,42 | 484,33 | 484,33 | 484,33 | 73,49 | 400 | 0,184 |
134 - 136 | 19 | 407,75 | 490,04 | 489,10 | 488,97 | 488,97 | 488,97 | 81,22 | 400 | 0,203 |
137 - 140 | 20 | 386,22 | 480,42 | 479,65 | 479,46 | 479,46 | 479,46 | 93,24 | 400 | 0,233 |
141 - 143 | 23 | 397,22 | 497,50 | 497,06 | 496,71 | 496,71 | 496,71 | 99,49 | 400 | 0,249 |
Опыт произвел:
Обработал:
Проверил:
СУХОГО ТОРФА (ОЧЕСА) В ДЕЯТЕЛЬНОМ СЛОЕ ЗАЛЕЖИ, г/см3
Болото: Высокогорское
Микроландшафт: сфагново-кустарничково-пушицевый, облесенный сосной
Глубина от РПМ, см | Монолит N 5 Fм = 21% | Монолит N 4 Fм = 18% | Монолит N 3 Fм = 22% | Монолит N 2 Fм = 20% | Монолит N 1 Fм = 19% | Монолит N Fм = % | Монолит N Fм = % | Монолит N Fм = % |  |  |  | ||||||||
 |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
15...10 | 0,015 | 0,270 | 0,270 | 18 | 0,015 | ||||||||||||||
10...5 | 0,020 | 0,420 | 0,016 | 0,288 | 0,708 | 39 | 0,018 | ||||||||||||
5...0 | 0,022 | 0,462 | 0,020 | 0,360 | 0,018 | 0,396 | 1,218 | 61 | 0,020 | ||||||||||
0...-5 | 0,024 | 0,504 | 0,022 | 0,396 | 0,021 | 0,462 | 0,020 | 0,380 | 1,742 | 80 | 0,022 | ||||||||
-5...-10 | 0,025 | 0,525 | 0,024 | 0,432 | 0,025 | 0,550 | 0,025 | 0,475 | 0,024 | 0,480 | 2,462 | 100 | 0,025 | ||||||
-10...-15 | 0,028 | 0,588 | 0,026 | 0,468 | 0,029 | 0,638 | 0,028 | 0,532 | 0,027 | 0,540 | 2,766 | 100 | 0,028 | ||||||
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | |||||||||||||||||||
-60...-65 | 0,078 | 1,638 | 0,075 | 1,350 | 0,077 | 1,694 | 0,076 | 1,444 | 0,078 | 1,560 | 7,686 | 100 | 0,077 | ||||||
-65...-70 | 0,077 | 1,617 | 0,075 | 1,350 | 0,078 | 1,716 | 0,077 | 1,463 | 0,077 | 1,540 | 7,686 | 100 | 0,077 | ||||||
Расчет произвел:
Проверил:
опытных данных по определению водно-физических свойств торфа
Индекс опыта и его номер: Kф - 40
1. Место отбора образца: Старосельская осушительная система, воднобалансовый участок N 2, площадка для исследования водно-физических свойств торфа.
2. Глубина слоя: 75 - 79 см от РПБ.
3. Структура и состав образца: ненарушенная, торф низинный с примесью ила, лесо-топяной, древесно-тростниковый, R = 40%.
4. Назначение образца: исследование горизонтальной фильтрации.
5. Дата: 29.05.86 г. - отбор образца; 02 - 04.06.86 г. - проведение опыта.
I. ИСХОДНЫЕ ДАННЫЕ И РЕЗУЛЬТАТЫ ОПЫТА
а) Проведение опыта
Исходные данные | N цикла опыта и направление фильтрации | |||
1, сверху вниз | 2, снизу вверх | 3, сверху вниз | 4, снизу вверх | |
Площадь сечения образца S см2 | 50 | 50 | 50 | 50 |
Высота образца l, см | 4 | 4 | 4 | 4 |
Разность пьезометрических напоров h, см | 5 | 5 | 5 | 5 |
Градиент напора I = h/l | 1,25 | 1,25 | 1,25 | 1,25 |
Температура воды t °C | 19,0 | 19,0 | 19,0 | 19,0 |
Начало опыта, ч мин | 13 40 | 14 00 | 14 14 | 14 28 |
Конец опыта, ч мин | 13 50 | 14 10 | 14 24 | 14 38 |
Продолжительность  мин | 10 | 10 | 10 | 10 |
Фильтрат: | ||||
масса измерительного сосуда, г | 14,17 | 14,17 | 14,17 | 14,17 |
масса измерительного сосуда с водой, г | 57,50 | 57,49 | 56,23 | 55,37 |
объем фильтрата, см3 | 43,33 | 43,32 | 42,06 | 41,20 |
б) вычисление коэффициента фильтрации при температуре воды 10 °C:
,
,
.II. ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ СУХОГО ТОРФА
, ВЛАЖНОСТИ
, ВЛАЖНОСТИОБРАЗЦА
И СОДЕРЖАНИЯ МИНЕРАЛЬНЫХ ВЕЩЕСТВ Vз
И СОДЕРЖАНИЯ МИНЕРАЛЬНЫХ ВЕЩЕСТВ Vза) определение массы, г
Бидон N 3 .............................................................................................. | 286,3 |
Бидон с влажным образцом ............................................................... | 538,1 |
Бидон с сухим образцом .................................................................... | 387,8 |
Влага в образце .................................................................................. | 150,3 |
Сухое вещество .................................................................................. | 101,5 |
Фарфоровая чашка ............................................................................ | 101,8 |
Фарфоровая чашка и зола ................................................................ | 168,9 |
Зола .................................................................................................... | 67,1 |
б) расчет
,
, Vз
, , Vз
,
,
.
;
.Среднее значение Kф, t = 10 °C = 0,170 м/сут.
ЗАВИСИМОСТЬ КРИТЕРИЯ t В РАСПРЕДЕЛЕНИИ СТЬЮДЕНТА
ОТ ЧИСЛА СТЕПЕНЕЙ СВОБОДЫ n - 1 И ОТ ВЕРОЯТНОСТИ P
P | |||
0,80 | 0,90 | 0,95 | |
1 | 3,0 | 6,3 | 12,7 |
2 | 1,9 | 2,9 | 4,3 |
3 | 1,6 | 2,4 | 3,2 |
4 | 1,5 | 2,1 | 2,8 |
5 | 1,5 | 2,0 | 2,6 |
6 | 1,4 | 1,9 | 2,5 |
7 | 1,4 | 1,9 | 2,4 |
8 | 1,4 | 1,9 | 2,3 |
9 | 1,4 | 1,8 | 2,3 |
10 | 1,6 | 1,8 | 2,2 |
11 | 1,4 | 1,8 | 2,2 |
12 | 1,4 | 1,8 | 2,2 |
13 | 1,4 | 1,8 | 2,2 |
14 - 15 | 1,3 | 1,8 | 2,1 |
16 - 17 | 1,3 | 1,7 | 2,1 |
18 - 19 | 1,3 | 1,7 | 2,1 |
20 | 1,3 | 1,7 | 2,1 |
25 | 1,3 | 1,7 | 2,1 |
30 | 1,3 | 1,7 | 2,0 |
100 | 1,3 | 1,7 | 2,0 |
> 180 | 1,3 | 1,6 | 2,0 |
ФИЛЬТРАЦИИ В ТОРФЯНОМ ГОРИЗОНТЕ ПРИ ЗНАЧЕНИИ ДОВЕРИТЕЛЬНОЙ
ВЕРОЯТНОСТИ P = 0,9 ПО ЭКСПЕРИМЕНТАЛЬНЫМ ЗНАЧЕНИЯМ
КОЭФФИЦИЕНТА, ПОЛУЧЕННЫМ ПРИ ИСПЫТАНИИ ВОСЬМИ ОБРАЗЦОВ ТОРФА
1. Вычисление статистических характеристик K и S:
N образца | Коэффициент фильтрации  , м/сут | m | n | mn | mn2 | |
по опыту | ранжированное значение | |||||
1 | 0,170 | 0,185 | 1 | 1,5 | 1,5 | 2,25 |
2 | 0,185 | 0,179 | 1 | 0,9 | 0,9 | 0,81 |
3 | 0,174 | 0,174 | 2 | 0,4 | 0,8 | 0,64 |
4 | 0,166 | 0,170 | 1 | 0 | 0 | 0 |
5 | 0,160 | 0,166 | 1 | -0,4 | -0,4 | 0,16 |
6 | 0,174 | 0,160 | 1 | -1,0 | -1,0 | 1,00 |
7 | 0,158 | 0,158 | 1 | -1,2 | -1,2 | 1,44 |
8 | 0,179 | |||||
 |  |  | ||||
c = 0,170, | 1·10-2, | |||||
 ; ; . | ||||||
2. Вычисление доверительной оценки при P = 0,9:
.Следовательно, при P = 0,9 истинное среднее значение коэффициента фильтрации в торфяном горизонте находится в интервале
0,171 - 0,006 < K < 0,171 + 0,006,
т.е. от 0,165 до 0,177 м/сут.
Относительная вероятная погрешность оценки среднего коэффициента фильтрации составляет
.УДК 556.56 |
