"ГОСТ Р 71936-2025. Национальный стандарт Российской Федерации. Деревянные изделия и конструкции. Древесина термически модифицированная. Метод определения сорбционной влажности"
(утв. и введен в действие Приказом Росстандарта от 30.01.2025 N 39-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего образования "Национальный исследовательский Московский государственный технический университет им. Н.Э. Баумана" (НИУ МГТУ им. Н.Э. Баумана)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 "Строительные материалы и изделия"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 января 2025 г. N 39-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на термически модифицированную древесину (ТМД), применяемую при изготовлении строительных изделий и конструкций, в том числе ограждающих, подвергающихся атмосферным воздействиям (при хранении, строительно-монтажных работах и эксплуатации), и устанавливает метод определения сорбционной влажности.

Настоящий стандарт не распространяется на несущие деревянные конструкции.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ Р 53228 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 58144 Вода дистиллированная. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 равновесная сорбционная влажность W_c, %: Влажность, к которой в процессе сорбции стремится ТМД при ее выдержке в воздухе определенного состояния.

Метод основан на определении влажности образцов ТМД, предварительно высушенных до абсолютно сухого состояния и доведенных до тепловлажностного равновесного состояния в искусственно созданных паровоздушных средах, имеющих относительную влажность воздуха 33%, 54%, 75%, 86%, 97% при температуре 20 °C.

5.1 Образцы ТМД для определения равновесной сорбционной влажности должны иметь форму прямоугольной призмы с размерами основания 20 x 20 мм и высотой в продольном направлении от 10 до 30 мм.

5.2 Количество образцов - не менее 5 шт. для каждого эксикатора.

Все образцы должны быть выпилены из одной партии ТМД.

6.1 Штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм.

6.2 Шкаф сушильный, обеспечивающий высушивание образцов ТМД при температуре (103 +/- 2) °C.

6.3 Весы неавтоматического действия по ГОСТ Р 53228 с погрешностью взвешивания не более 0,001 г.

6.4 Вода дистиллированная по ГОСТ Р 58144.

6.5 Эксикаторы по ГОСТ 25336.

6.6 Климатическая камера или лабораторный термостат.

6.7 Стаканчики для взвешивания типа СВ или СН по ГОСТ 25336.

6.8 Вакуумная смазка.

6.9 Соли (см. таблицу 1).

7.1 Температура помещения, в котором проводят взвешивание стаканчиков и образцов, должна быть (20 +/- 2) °C, относительная влажность воздуха - (50 +/- 10)%.

7.2 Образцы в стаканчиках помещают в сушильный шкаф и высушивают при температуре (103 +/- 2) °C до абсолютно сухого состояния. Достижение абсолютно сухого состояния ТМД определяют взвешиванием в стаканчиках двух-трех контрольных образцов. Высушивание прекращают, когда разность между двумя последовательными взвешиваниями каждого контрольного образца будет не более 0,002 г.

7.3 После прекращения высушивания образцы в стаканчиках извлекают из сушильного шкафа, охлаждают до температуры окружающей среды в эксикаторе с гигроскопическим веществом не менее 20 мин и взвешивают. Результат взвешивания каждого образца за вычетом массы стаканчика будет равен его массе в абсолютно сухом состоянии M_с.

7.4 Вакуумной смазкой смазывают края пяти эксикаторов и их крышек для предотвращения попадания наружного воздуха внутрь эксикатора. В каждый эксикатор наливают насыщенный водный раствор одной из перечисленных в таблице 1 солей.

На каждый эксикатор наклеивают этикетку с указанием названия соли, относительной влажности воздуха в эксикаторе и даты изготовления раствора.

7.5 Стаканчики с образцами ставят на фарфоровую вставку эксикатора открытыми, крышки помещают рядом со стаканчиками. Эксикаторы закрывают крышками.

7.6 Эксикаторы с образцами ТМД размещают на полках климатической камеры или лабораторного термостата, в которых поддерживают температуру (20 +/- 0,5) °C.

7.7 Бюксы с образцами ТМД взвешивают через каждые 7 - 8 сут в течение первого месяца, а затем через каждые 3 - 5 сут до достижения образцами постоянной массы. Перед взвешиванием эксикатор открывают и немедленно закрывают крышками все находящиеся в нем бюксы с образцами. Затем бюксы с образцами взвешивают с погрешностью не более 0,001 г.

Процесс поглощения образцами ТМД водяного пара из окружающего воздуха (процесс сорбции) считают законченным, когда два последовательных взвешивания дают одинаковые результаты или масса бюкса с образцом материала начнет уменьшаться. За массу бюкса с образцом материала после окончания процесса сорбции принимают наибольшее значение, полученное при взвешивании.

8.1 Равновесную сорбционную влажность образца материала W_с, %, вычисляют по формуле

где m₁ - масса бюкса с образцом ТМД после окончания процесса сорбции;

m₂ - масса бюкса с образцом ТМД после высушивания до постоянной массы, г;

m₃ - масса высушенного до постоянной массы бюкса, г.

Результат округляют с точностью до второго десятичного знака.

8.2 Результаты испытания образцов ТМД оформляют в виде таблицы и графика, отражающего зависимость равновесной сорбционной влажности ТМД от относительной влажности воздуха при температуре 20 °C (см. приложение А).

В настоящем приложении приведен пример оформления результатов испытания образцов ТМД березы.

Результаты определения равновесной сорбционной влажности ТМД березы (W_с) при температуре 20 °C и различной относительной влажности воздуха представлены в таблице А.1.

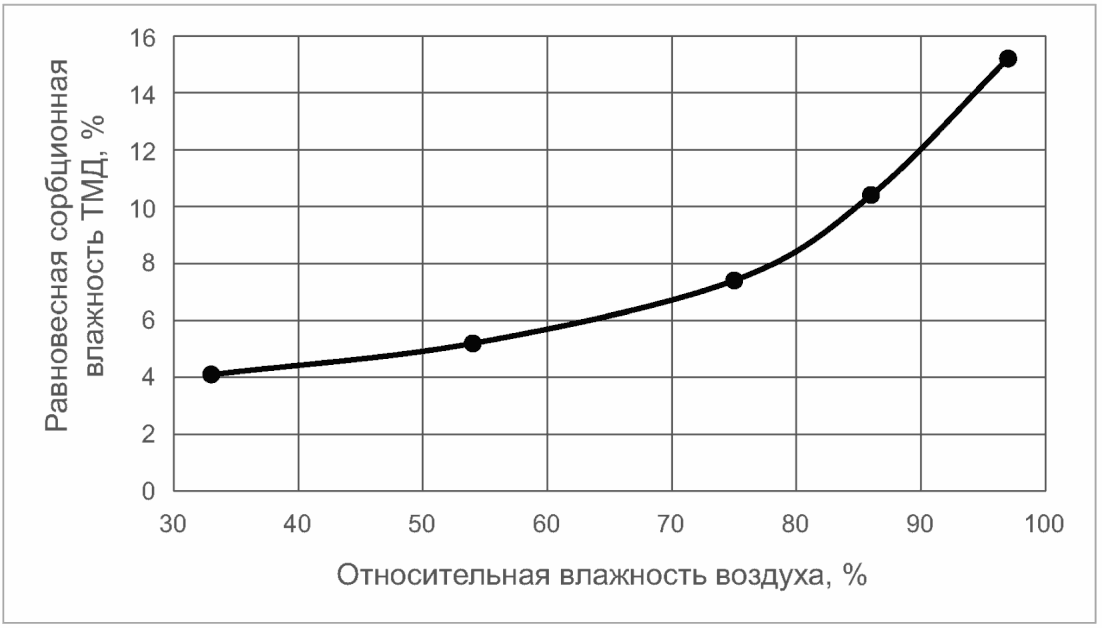

Зависимость равновесной сорбционной влажности ТМД березы (W_с) от относительной влажности воздуха при температуре 20 °C приведена на рисунке А.1.
