"ГОСТ Р 71617-2024. Национальный стандарт Российской Федерации. Модульные здания и конструкции. Термины и определения. Классификация"
(утв. и введен в действие Приказом Росстандарта от 18.09.2024 N 1255-ст)

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО "ЦНИИПромзданий")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2024 г. N 1255-ст

4 ВВЕДЕН ВПЕРВЫЕ

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области модульного строительства.

Для каждого понятия установлен один стандартизованный термин.

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В стандарте приведен алфавитный указатель терминов с указанием номера статьи.

Стандартизованные термины набраны полужирным шрифтом.

1.1 Настоящий стандарт устанавливает термины и определения, классификацию модульных зданий и их конструкций в области строительства.

1.2 Настоящий стандарт распространяется на модульные здания и их конструкции различного функционального назначения.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ Р 58760 Здания мобильные (инвентарные). Общие технические условия

СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий"

СП 54.13330 "СНиП 31-01-2003 Здания жилые многоквартирные"

СП 56.13330 "СНиП 31-03-2001 Производственные здания"

СП 71.13330 "СНиП 3.04.01-87 Изоляционные и отделочные покрытия"

СП 113.13330 "СНиП 21-02-99* Стоянки автомобилей"

СП 118.13330 "СНиП 31-06-2009 Общественные здания и сооружения"

СП 131.13330.2020 "СНиП 23-01-99* Строительная климатология"

СП 442.1325800 "Здания и сооружения. Оценка класса сейсмостойкости"

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3.1.1

3.1.2 модульное здание: Здание, состоящее из одного и более модулей.

Примечания

1 Модульные здания могут быть некапитальными (мобильными) или капитальными.

2 Основные требования к мобильным зданиям приведены в ГОСТ Р 58760.

3.1.3 модуль: Объемная конструкция, предназначенная для возведения зданий или использования в качестве отдельно стоящего объекта.

Примечания

1 В нормативных документах используются также термины "объемный блок", "объемно-блочная конструкция", "конструктивный блок".

2 Транспортирование модулей может осуществляться как в собранном виде, так и в разобранном виде, в виде плоских линейных элементов или транспортно-упаковочных комплектов с последующей сборкой на строительной площадке.

3.1.4

3.1.5 инженерно-технический модуль: Модуль, предназначенный для размещения инженерно-технических помещений, включая санитарно-технические, инженерные коммуникации.

3.2.1 каркас здания: Несущая система, воспринимающая нагрузки и воздействия и обеспечивающая прочность и устойчивость здания.

3.2.2 несущие модули: Модули, являющиеся несущей конструкцией для модулей вышележащих этажей или конструкций крыши (покрытия).

3.2.3 самонесущие модули: Модули, не являющиеся несущей конструкцией для модулей вышележащих этажей и конструкций крыши (покрытия).

3.2.4 пространственный элемент: Строительная конструкция, применяемая для производства модуля, состоящая из стержневых и/или плоских элементов, формирующих две и более плоскости.

3.2.5 стеновая панель: Плоский элемент, выполняющий функции ограждающей конструкции, состоящий из одного или нескольких слоев.

3.2.6 коннектор: Металлический соединительный элемент, предназначенный для стыковки металлических конструкций соседних модулей между собой.

3.2.7 штепсельное соединение: Тип соединения, особенностью которого является наличие цилиндрических или конусных полостей в торце нижележащих железобетонных вертикальных конструкций и металлических выпусков из торцов вышележащих железобетонных конструкций.

3.2.8

3.2.9 болтовое соединение: Разъемное соединение деталей, выполняемое с помощью элементов, имеющих крепежную резьбу (болтов и гаек, винтов и шпилек).

3.2.10 сварное соединение: Неразъемное соединение деталей, выполненное сваркой и включающее в себя шов и зону термического влияния.

4.1 Модульные здания классифицируют по следующим признакам:

- функциональное назначение;

- этажность;

- уровень ответственности;

- конструктивная система;

- объемно-планировочное решение;

- климатическое районирование;

- класс сейсмостойкости;

- класс энергетической эффективности;

- класс энергосбережения;

- количество монтажных операций, производимых на строительной площадке;

- инженерные системы.

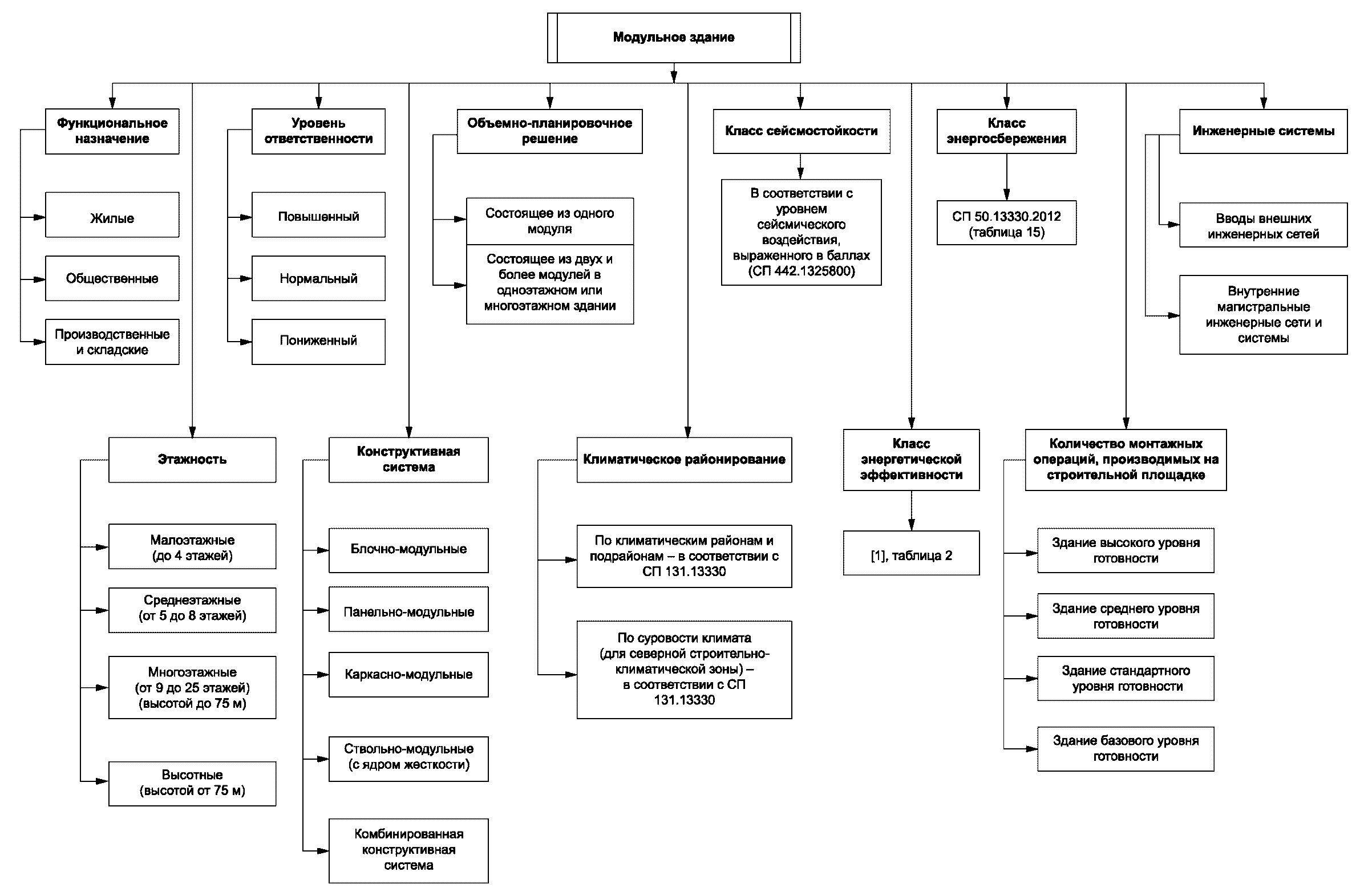

Примечание - Классификация в виде блок-схемы представлена на рисунке А.1.

4.2 Модули классифицируют по следующим признакам:

- функциональное назначение помещения;

- тип вертикального размещения модулей;

- материал несущих конструкций;

- тип ограждающих конструкций;

- габаритные размеры по площади (в плане);

- уровень заводской готовности;

- тип опирания;

- тип соединительных элементов;

- помещения в одном модуле;

- качество отделки;

- инженерные сети модуля;

- готовность внутренних инженерных систем;

- межмодульное соединение инженерных систем.

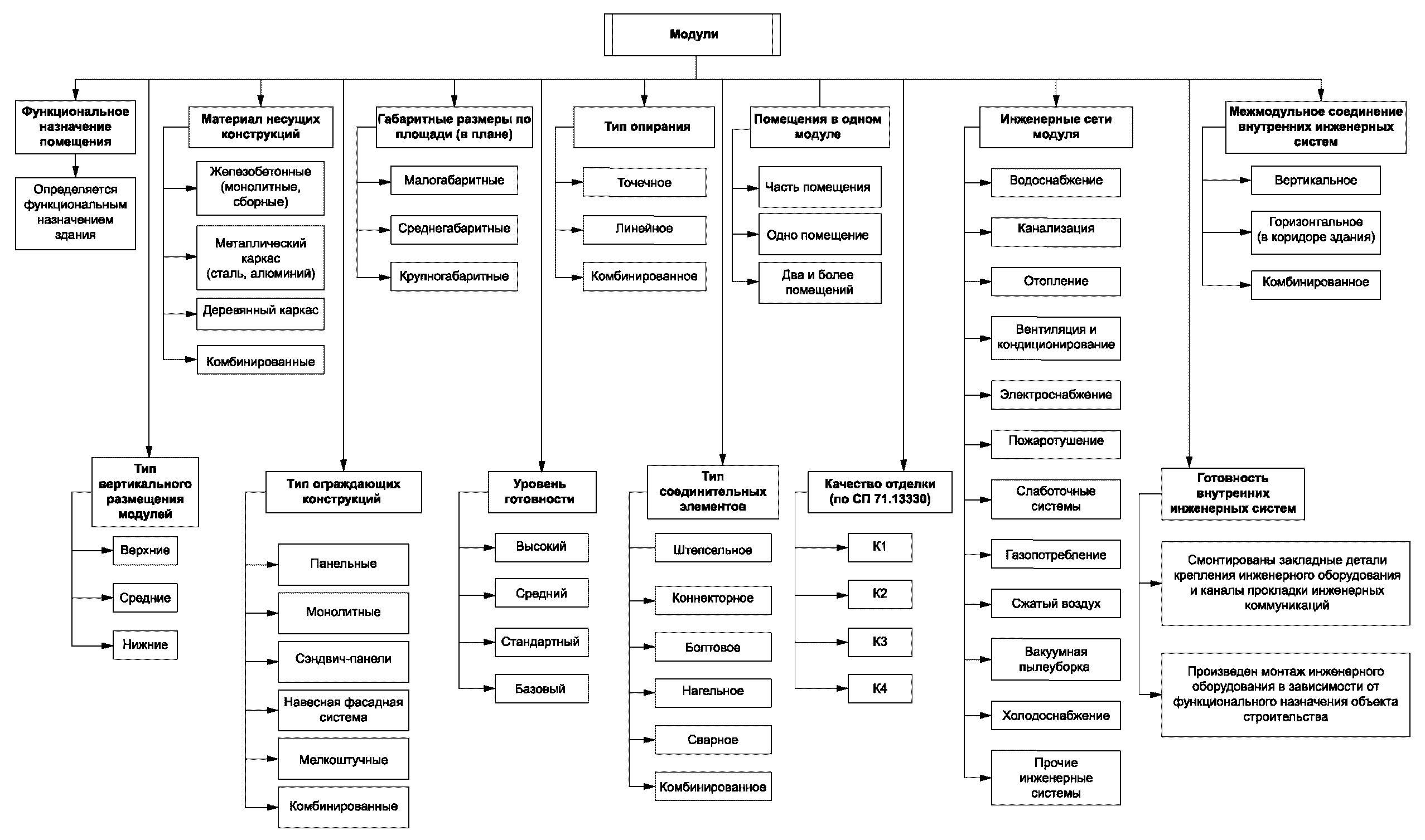

Примечание - Классификация в виде блок-схемы представлена на рисунке А.2.

4.3 По функциональному назначению модульные здания подразделяют:

- на жилые;

- общественные;

- производственные и складские.

Примечание - Виды и разновидности (номенклатура) модульных зданий представлены в таблице Б.1.

4.4 По этажности модульные здания подразделяют:

- на малоэтажные (до четырех этажей);

- среднеэтажные (от пяти до восьми этажей);

- многоэтажные [от 9 до 25 этажей (высотой до 75 м)];

- высотные (высотой от 75 м).

4.5 Модульные здания подразделяют на следующие уровни ответственности:

- повышенный;

- нормальный;

- пониженный.

Примечания

1 Уровень ответственности модульных зданий назначается в соответствии с ГОСТ 27751.

2 Необходимые меры по обеспечению долговечности конструкций и оснований сооружений с учетом конкретных условий эксплуатации проектируемых объектов, а также расчетные сроки их службы должен определять генеральный проектировщик по согласованию с застройщиком или техническим заказчиком. Рекомендуемые сроки службы зданий и сооружений приведены в ГОСТ 27751-2014 (таблица 1).

4.6 По конструктивной системе модульные здания классифицируют следующим образом:

- блочно-модульные (рисунок 1 а);

- панельно-модульные (рисунок 1 б);

- каркасно-модульные (рисунок 1 в);

- ствольно-модульные (с ядром жесткости) (рисунок 1 г);

- с комбинированной конструктивной системой.

Примечания

1 Блочно-модульная конструктивная система - конструктивная система, целиком состоящая из предварительно изготовленных отдельных модулей, соединенных между собой. Восприятие нагрузок и воздействий обеспечивается работой конструктивных элементов модулей, а также элементов крепления.

2 Панельно-модульная конструктивная система - конструктивная система, состоящая из модулей, а также плоских стеновых панелей. Объем здания формируется как из предварительно изготовленных модулей, так и из стеновых панелей, формирующих помещения, где ограждающими конструкциями могут выступать несущие или самонесущие панели и стены рядом стоящих модулей. Восприятие нагрузок и воздействий обеспечивается работой конструктивных элементов модулей, стеновых панелей, а также элементами их крепления.

3 Каркасно-модульная конструктивная система - конструктивная система, в которой модули являются самонесущими и опираются на несущие элементы каркаса. Пространственная жесткость и устойчивость обеспечиваются работой каркаса здания.

4 Ствольно-модульная конструктивная система - конструктивная система, в которой пространственная устойчивость обеспечивается ядром жесткости (стволом).

5 Комбинированная конструктивная система - конструктивная система, содержащая элементы вышеперечисленных систем зданий, например панельно-каркасная, состоящая из ограждающих конструкций, перекрытий, стоек, связей и других несущих элементов, предназначенных для обеспечения требуемой жесткости каркаса.

4.7 По объемно-планировочному решению здания подразделяют следующим образом:

- состоящее из одного модуля;

- состоящее из двух и более модулей.

4.8 Модульные здания по климатическому районированию подразделяют:

- по климатическим районам и подрайонам в соответствии с СП 131.13330.2020 (таблица Б.1);

- по суровости климата (для северной строительно-климатической зоны) в соответствии с СП 131.13330.2020 (таблица Б.2).

4.9 Модульные здания по классу сейсмостойкости подразделяют в соответствии с уровнем сейсмического воздействия, выраженного в баллах, на которое проектируется здание. Условное обозначение классов сейсмостойкости приведено в СП 442.1325800.

4.10 Классификация модульных зданий по классу энергетической эффективности приведена в [2], таблица 2.

4.11 Классификация модульных зданий по классу энергосбережения приведена в СП 50.13330.2012 (таблица 15).

4.12 По количеству монтажных операций, производимых на строительной площадке, модульные здания подразделяют следующим образом:

- здание высокого уровня готовности - выполнен монтаж модулей высокого уровня готовности, необходимо подключение внешних инженерных сетей здания, а также стыковочное подключение внутренних инженерных сетей модуля в зависимости от функционального назначения здания и его отдельных помещений, окончательная отделка помещений (заделка технологических и монтажных стыков, выполняемая при монтаже и подключении внутренних коммуникаций модуля);

- здание среднего уровня готовности - выполнен монтаж модулей среднего уровня готовности, необходимо подключение внешних инженерных сетей здания, а также стыковочное подключение внутренних инженерных сетей модуля в зависимости от функционального назначения здания и его отдельных помещений, проведение отделочных работ (если данные работы предусмотрены проектом);

- здание стандартного уровня готовности - выполнен монтаж модулей стандартного уровня готовности, необходимо подключение внешних инженерных сетей здания, монтажа внутренних инженерных сетей здания в зависимости от функционального назначения здания и его отдельных помещений, проведение отделочных работ (если данные работы предусмотрены проектом);

- здание базового уровня готовности - выполнен монтаж модулей базового уровня готовности, необходимы выполнение монтажа ограждающих конструкций, подключение внешних инженерных сетей здания, монтаж внутренних инженерных сетей здания в зависимости от функционального назначения здания и его отдельных помещений, проведение отделочных работ (если данные работы предусмотрены проектом).

4.13 Инженерные сети и системы здания могут иметь:

- вводы внешних инженерных сетей;

- внутренние инженерные сети и системы.

4.14 Функциональное назначение помещений модуля определяется функциональным назначением здания, перечисленным в пункте 4.3.

4.15 По типу вертикального размещения в модульном здании модули подразделяют:

- на верхние - модули, совмещенные с покрытием либо предназначенные для опирания покрытия;

- средние - промежуточные модули между верхними и нижними модулями;

- нижние - модули, установленные на фундаменте (основании).

4.16 По материалу несущих конструкций модули выполняют:

- из железобетона (монолитные, сборные);

- на металлическом каркасе;

- на деревянном каркасе;

- комбинированными.

Примечания

1 Металлический каркас модуля может быть выполнен с применением стальных и алюминиевых профилей фасонных, трубных сварных, гнутых, а также легких стальных тонкостенных конструкций (ЛСТК).

2 Модуль из комбинированных материалов может быть выполнен на основе комбинаций перечисленных материалов или с применением других современных материалов, включая композитные.

4.17 По типу ограждающих конструкций модули здания подразделяют:

- на панельные (несущие, самонесущие);

- монолитные;

- с сэндвич-панелями;

- с навесными фасадными системами;

- мелкоштучные;

- комбинированные.

4.18 По габаритным размерам по площади (в плане) модули здания подразделяют:

- на малогабаритные (до 15 м²);

- среднегабаритные (от 15 до 50 м²);

- крупногабаритные (свыше 50 м²).

Примечания

1 Высота модуля определяется функциональным назначением помещения и возможностями транспортирования модуля.

2 Размеры в плане определяются объемно-планировочными решениями и условиями транспортирования.

3 Транспортирование модулей выполняют в соответствии с [3].

4.19 По уровню готовности модули подразделяют следующим образом:

- высокий уровень готовности модуля - произведен монтаж несущих и ограждающих конструкций модуля, выполнена разводка инженерных систем модуля в зависимости от функционального назначения (см. примечание к таблице Б.1), завершена отделка модуля, установлено инженерное оборудование;

- средний уровень готовности модуля - произведен монтаж несущих и ограждающих конструкций модуля, выполнена разводка инженерных систем модуля в зависимости от функционального назначения (см. примечание к таблице Б.1);

- стандартный уровень готовности модуля - произведен монтаж несущих и ограждающих конструкций модуля;

- базовый уровень готовности модуля - произведен монтаж несущих конструкций модуля.

Примечание - Инженерные системы выполняются в зависимости от функционального назначения отдельных помещений.

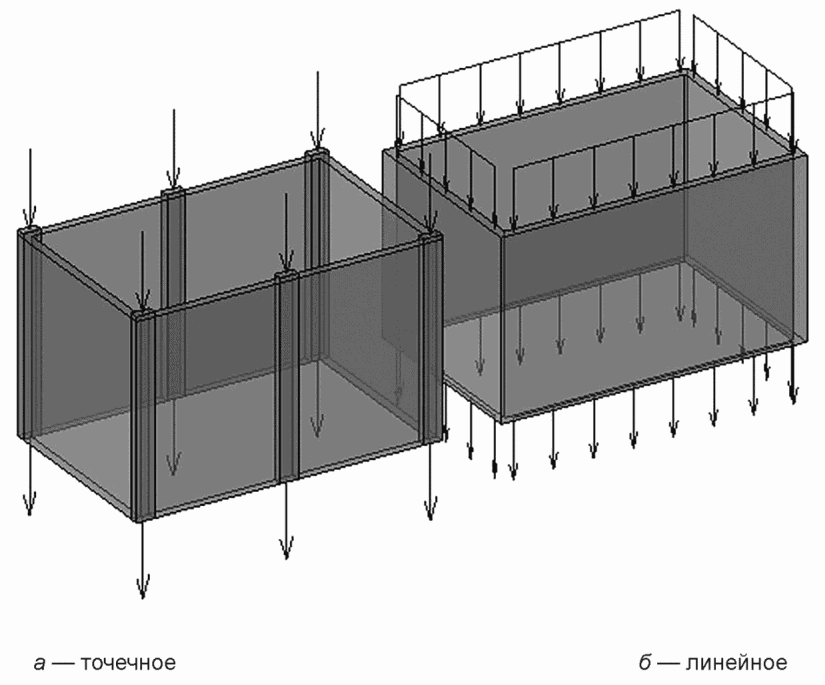

4.20 По типу опирания (передачи восприятия усилий) модули подразделяют следующим образом (см. рисунок 2):

- с точечным опиранием;

- с линейным опиранием;

- с комбинированным опиранием.

4.21 По типу соединительных элементов модули подразделяют следующим образом:

- с штепсельным соединением;

- с коннекторным соединением;

- с болтовым соединением;

- с нагельным соединением;

- со сварным соединением;

- с комбинированным соединением.

4.22 По помещениям в одном модуле подразделяют:

- на часть помещения;

- одно помещение;

- два и более помещений.

4.23 По качеству отделки модули подразделяют на классы К1 - К4 в соответствии с СП 71.13330.

4.24 Инженерные сети и системы модульных зданий, выполняемые в зависимости от функционального назначения и его отдельных помещений, подразделяют:

- на водоснабжение;

- канализацию;

- отопление;

- вентиляцию и кондиционирование;

- электроснабжение;

- пожаротушение;

- слаботочные системы;

- газопотребление;

- сжатый воздух;

- вакуумную пылеуборку;

- теплоснабжение;

- холодоснабжение;

- прочие инженерные системы.

4.25 По степени готовности внутренних инженерных систем модули подразделяют следующим образом:

- смонтированы закладные детали крепления инженерного оборудования и каналы прокладки инженерных коммуникаций;

- произведен монтаж инженерного оборудования в зависимости от функционального назначения объекта строительства.

4.26 Межмодульные соединения внутренних инженерных сетей и систем подразделяют:

- на вертикальные (подключение внутримодульных инженерных систем и сетей к общедомовым выполняется в вертикальных коммуникационных коробах, предусмотренных в модуле);

- горизонтальные (подключение внутримодульных инженерных систем и сетей к общедомовым);

- комбинированные.
