5.1 Нагельные соединения являются наиболее распространенным видом соединений элементов деревянных конструкций и относятся к соединениям на механических связях.
Они предусматривают использование нагелей в качестве связей сдвига при их работе преимущественно на изгиб, а сами соединения являются безраспорными.
5.2 Для работы нагельных соединений характерна их вязкая податливость, связанная с работой древесины на смятие, что за счет выравнивания напряжений (усилий) в элементах соединений исключает преждевременное их хрупкое разрушение от разрыва или скалывания древесины.
5.3 Основными условиями надежности используемых соединений должны быть контроль качества нагелей и соединяемых элементов, а также применяемые методы их расчета и методы испытаний соединений, подтверждающие результаты расчетов.
5.4 Основными конструктивными размерами соединений, которые должны учитываться при их изготовлении и расчете, являются расчетные размеры нагелей, размеры посадочных отверстий, а также регламентированные схемы их расстановки.
5.5 На практике использования нагельных соединений применяют следующий диапазон размеров нагелей:
- диаметр гладких цилиндрических нагелей и болтов: от 8 до 24 мм;
- диаметр гвоздей: от 2 до 6 мм;
- диаметр винтов, шурупов или саморезов: от 6 до 16 мм;
- диаметр глухарей: от 12 до 20 мм;
- толщина и высота пластинчатых нагелей: соответственно, 12 и 50 мм.
5.6 Посадочные отверстия для гвоздей, а также винтов, шурупов или саморезов диаметром до 6 мм, как правило, не устраивают.
Для гладких цилиндрических нагелей и болтов сверлят отверстия такого же диаметра, как у нагелей, а в отдельных случаях, для увеличения плотности их посадки, диаметр отверстия выбирают на 0,2 - 0,5 мм меньше диаметра нагеля.
5.7 Основные размеры расстановки нагелей: шаг, расстояние между рядами и минимальное расстояние оси нагеля до края соединяемого элемента, как правило, обосновываются экспериментально-теоретическими методами и регламентируются нормами с целью предотвращения преждевременного разрушения соединений при их работе от скалывания или разрыва древесины.
5.8 Конструктивные требования к расстановке нагелей изложены в СП 64.13330.2011 (раздел 7).
5.9 Качество соединений должно быть обеспечено современным уровнем технологии их изготовления и системой приемочного контроля в процессе их производства.
6.1 В качестве основного вида нагелей в соединениях используют цилиндрические нагели <*>.
--------------------------------
<*> В нагельных соединениях также могут быть использованы пластинчатые нагели. Однако, ввиду их не технологичности и редкого использования в современных условиях, в настоящем стандарте они не рассматриваются.
6.2 Наиболее распространенными соединениями с применением цилиндрических нагелей являются соединения на:
- гладких цилиндрических нагелях - стержнях, болтах, шпильках;
- гвоздях;
- винтах;
- шурупах, саморезах, глухарях.
6.3 Нагели применяют преимущественно для устройства различных видов узловых соединений элементов из цельной древесины хвойных пород, клееной древесины, LVL или перекрестно клееной древесины типа CLT и др. для сплачивания в поперечном направлении элементов конструкций, сращивания элементов в продольном направлении, а также для крепления к таким элементам деталей из металла, фанеры, пластика и других материалов.
6.4 По характеру действующих усилий и количеству швов сдвига (срезов) между сопрягаемыми элементами различают следующие схемы работы соединений (рисунок 1):
- симметричные - двухсрезные и многосрезные;
- несимметричные - односрезные, двухсрезные и многосрезные.

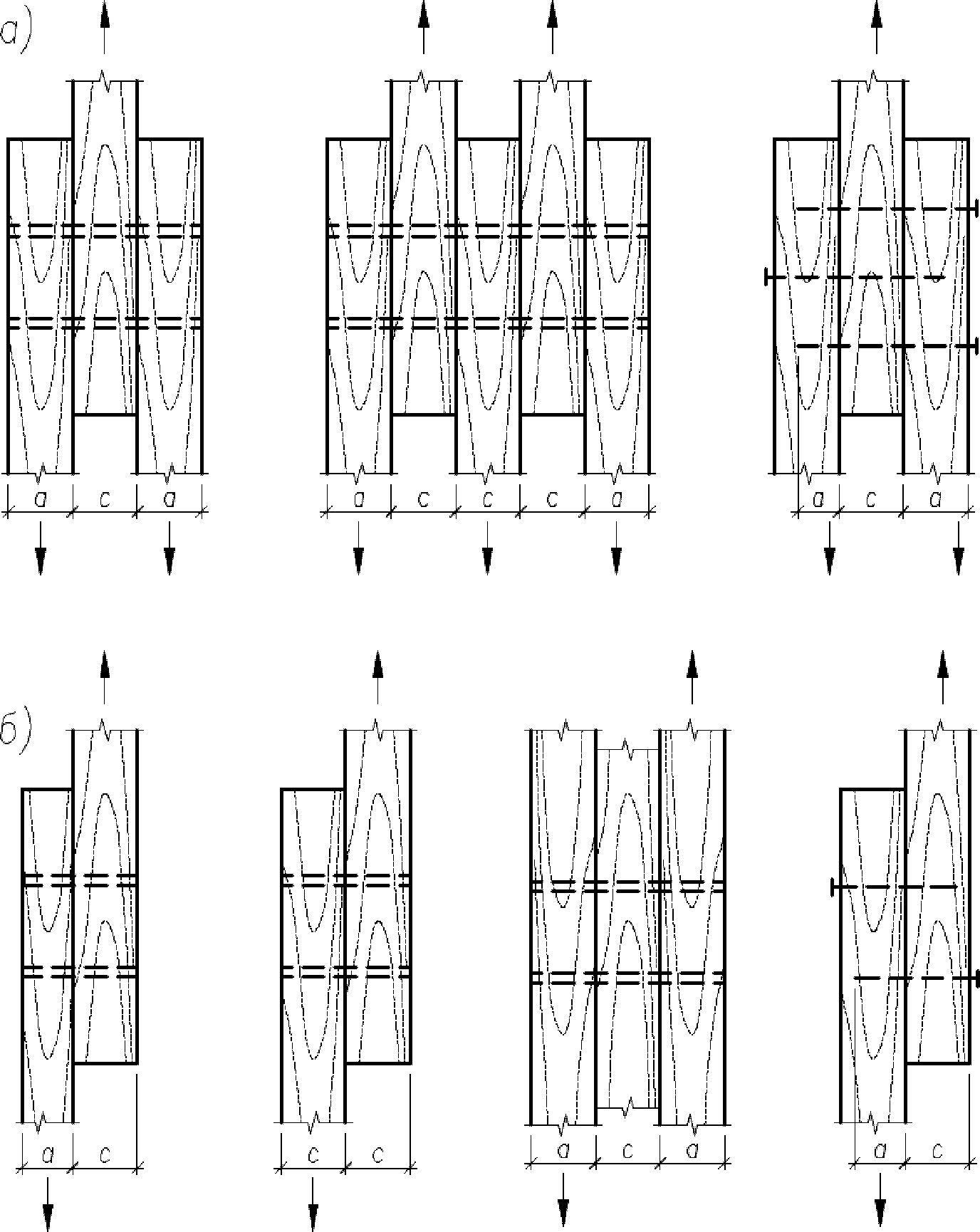

![]() а) симметричные; б) несимметричные
Рисунок 1 - Виды соединений по конструктивному сочетанию
нагелей и соединяемых деревянных элементов
6.5 Для крепления накладок из различных материалов используют болты, шпильки, винты различных типов и гвозди (рисунок 2), для крепления прокладок - нагели, болты и шпильки (рисунок 3).

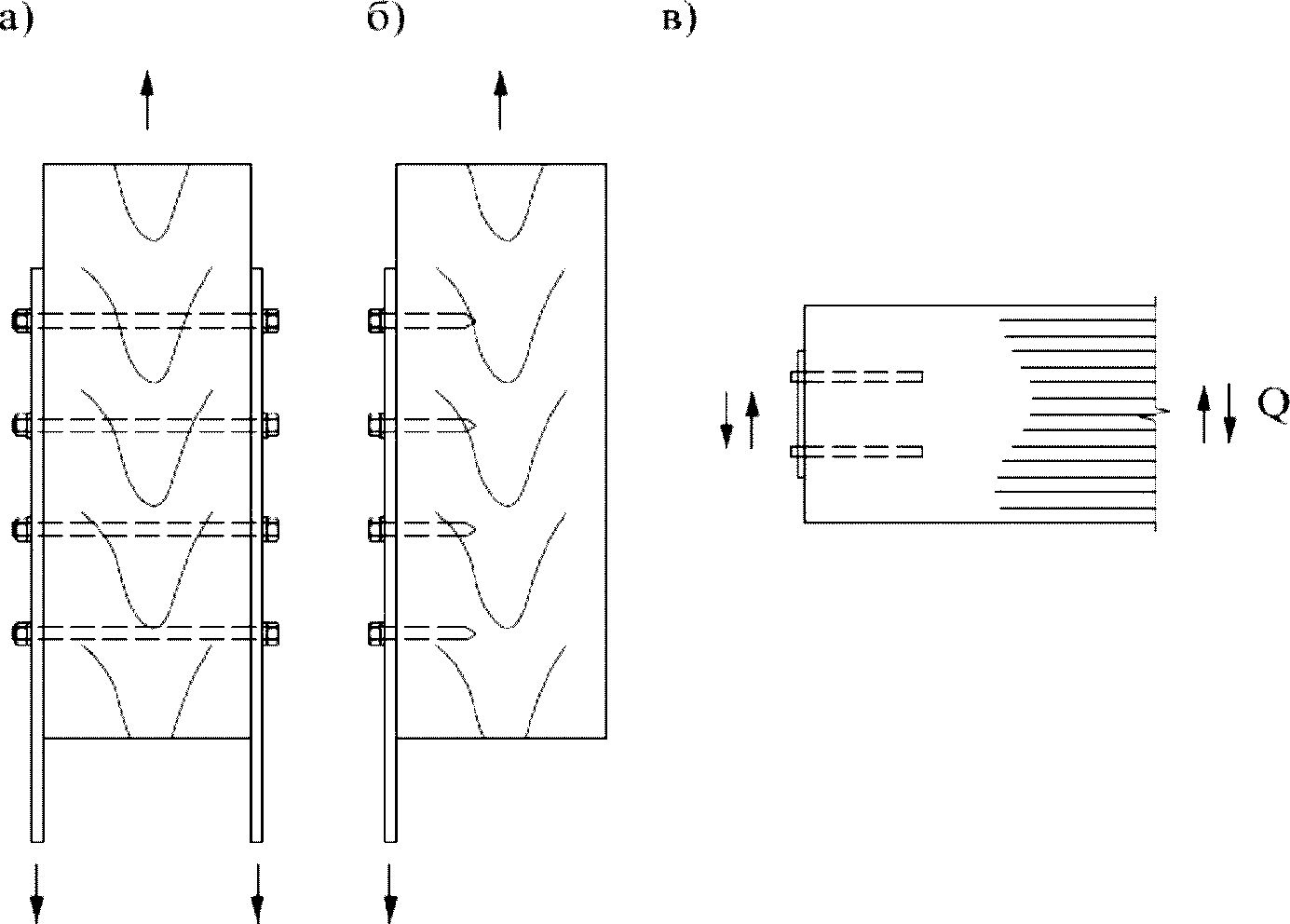

![]() а - на болтах и шпильках; б - на глухих цилиндрических
нагелях; в - на глухих цилиндрических нагелях, установленных
в торец клееного элемента
Рисунок 2 - Нагельные соединения с накладками

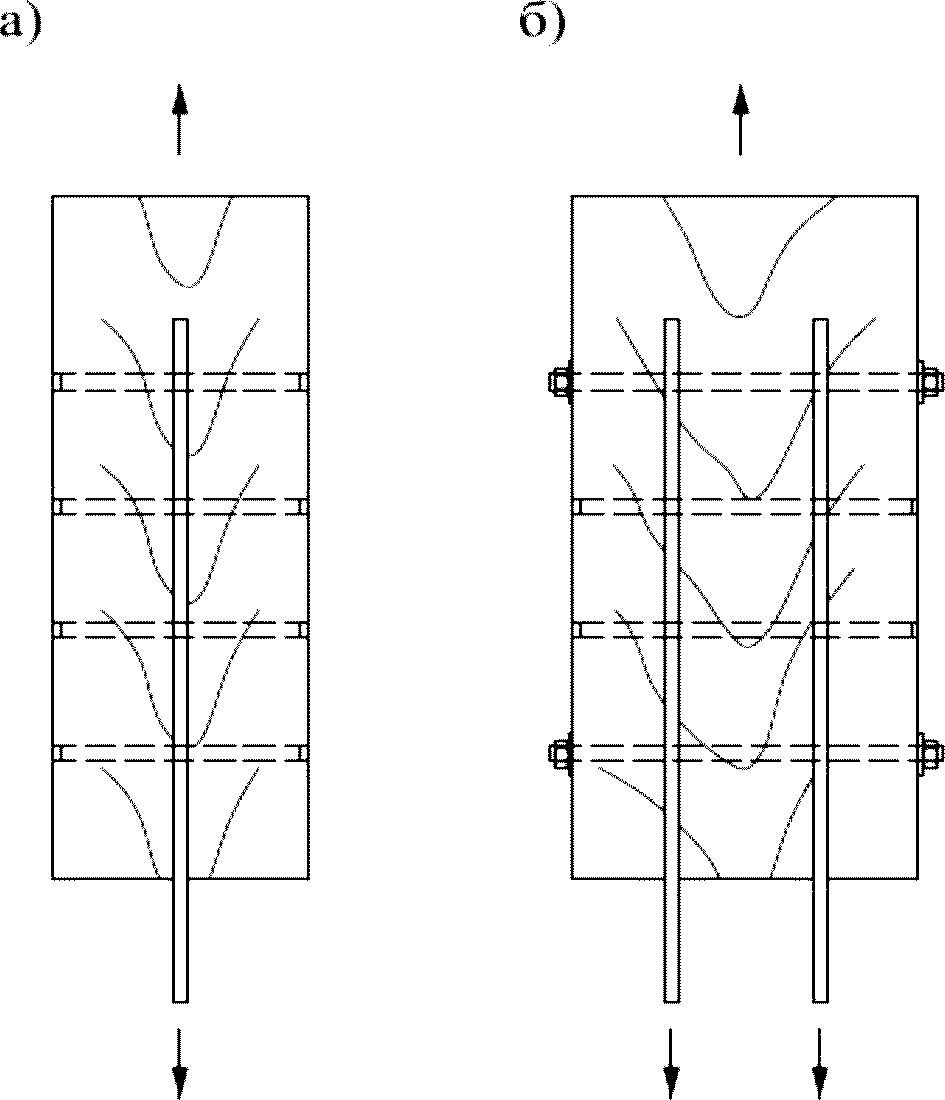

![]() а - на нагелях; б - на нагелях и шпильках
7.1 Требования к нагелям и соединяемым элементам
7.1.1 В качестве цилиндрических нагелей используют гладкие стержни из стали, стеклопластика, алюминия, твердых пород древесины и др., а также готовые изделия (болты, гвозди, винты, шурупы, шпильки и др.).
Прочностные показатели, размеры и качество стержней и готовых изделий должны соответствовать требованиям действующих стандартов.
7.1.2 Гвозди изготавливают из холоднотянутой проволоки в соответствии с ГОСТ 4028. Также могут быть использованы гвозди с кольцевой и винтовой накаткой.
7.1.3 Винты подразделяются на шурупы, самонарезающие винты (саморезы) и винты, завинчиваемые в предварительно просверленные отверстия. Винты со стержнем конической формы называются шурупами, а шурупы большого диаметра с квадратной или шестигранной головкой - глухарями.
7.1.4 Для изготовления соединений в качестве деревянных элементов следует использовать цельную и многослойную клееную древесину, а также другие массивные изделия (LVL, CLT) и древесные плитные материалы (фанера, ДСП, ДВП, OSB, ЦСП), выпускаемые в соответствии с действующими стандартами.
7.1.5 Качество цельной и многослойной клееной древесины должно соответствовать требованиям ГОСТ 33080 и ГОСТ 33081.
7.2 Требования к несущей способности и деформациям соединений
7.2.1 Для обеспечения несущей способности соединений исходной является расчетная несущая способность нагеля на один шов сплачивания (условного среза), подтвержденная результатами испытаний соединений в соответствии с требованиями настоящего стандарта, регламентированные величины которой установлены действующими нормами проектирования деревянных конструкций.
7.2.2 Несущая способность соединения должна быть определена с учетом напряженного состояния его конструкционных частей (нагелей и соединяемых элементов) при восприятии расчетных нагрузок: изгиба нагеля и смятия элементов, а также физико-механических свойств этих частей: расчетных сопротивлений и предельных деформаций, в зависимости от их вида и материала.
7.2.3 Величина деформаций нагельных соединений при полном использовании их несущей способности не должна превышать 2 мм, а при неполном - пропорциональна действующему на соединение усилию.
7.2.4 При установлении несущей способности и деформативности соединений с использованием методов испытаний по настоящему стандарту должен учитываться фактор длительности действия расчетных нагрузок согласно требованиям ГОСТ 33082.
7.3 Требования к изготовлению соединений
7.3.1 Соединения должны быть изготовлены при строгом соблюдении требований рабочих чертежей.
7.3.2 Основные требования по изготовлению соединений должны обеспечить точность расстановки и плотность посадки нагелей, для чего большинство соединений необходимо изготавливать с применением шаблонов и стяжных болтов.
7.3.3 Влажность древесины соединяемых элементов и используемых деревянных нагелей и пластинок должна соответствовать ожидаемой эксплуатационной равновесной влажности с целью исключения высыхания древесины и ослабления соединений.
8.1 Испытания проводят в целях:
- определения или уточнения расчетной несущей способности соединения при использовании новых типов нагелей;
- определения или уточнения расчетной несущей способности соединения при использовании новых видов соединяемых элементов;
- проведения контрольных испытаний соединений.
8.2 Испытания соединений также следует проводить при освоении производства, изготовлении соединений новых конструктивных решений, проведении сертификационных испытаний или при периодическом независимом экспертном контроле.
8.3 Испытания соединений должны быть проведены на растяжение, сжатие вдоль и под углом к волокнам древесины по схемам и с соблюдением требований ГОСТ 33082.
8.4 Виды и размеры образцов для испытаний приведены на рисунках 4 - 6. Размеры S1, S2, S3 по расстановке нагелей должны соответствовать требованиям СП 64.13330.2011 (раздел 7).

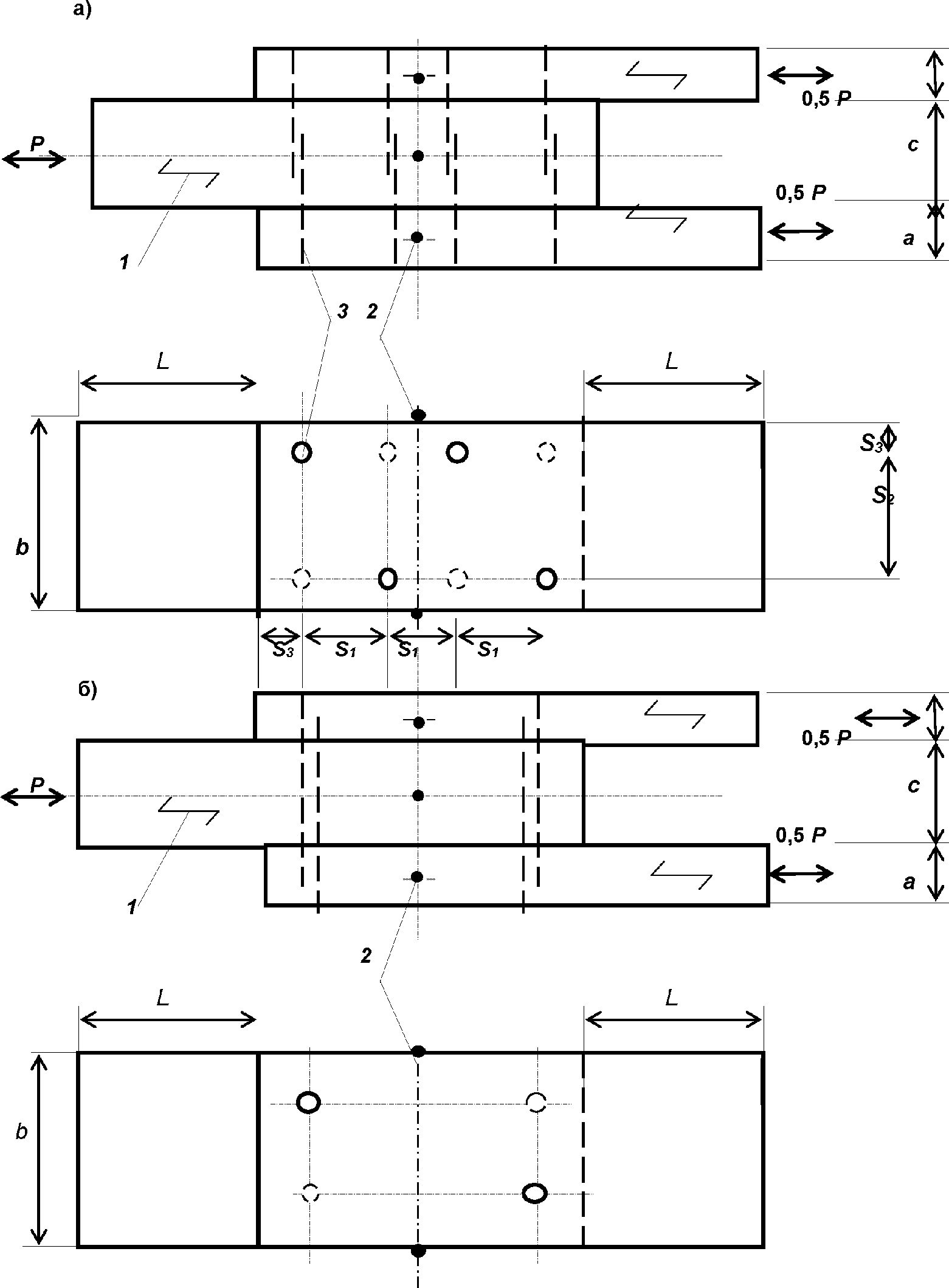

![]() а - односрезных нагелей; б - двухсрезных нагелей
1 - направление волокон древесины; 2 - базовые точки
для определения сдвига; 3 - нагели
(растяжении) вдоль волокон древесины

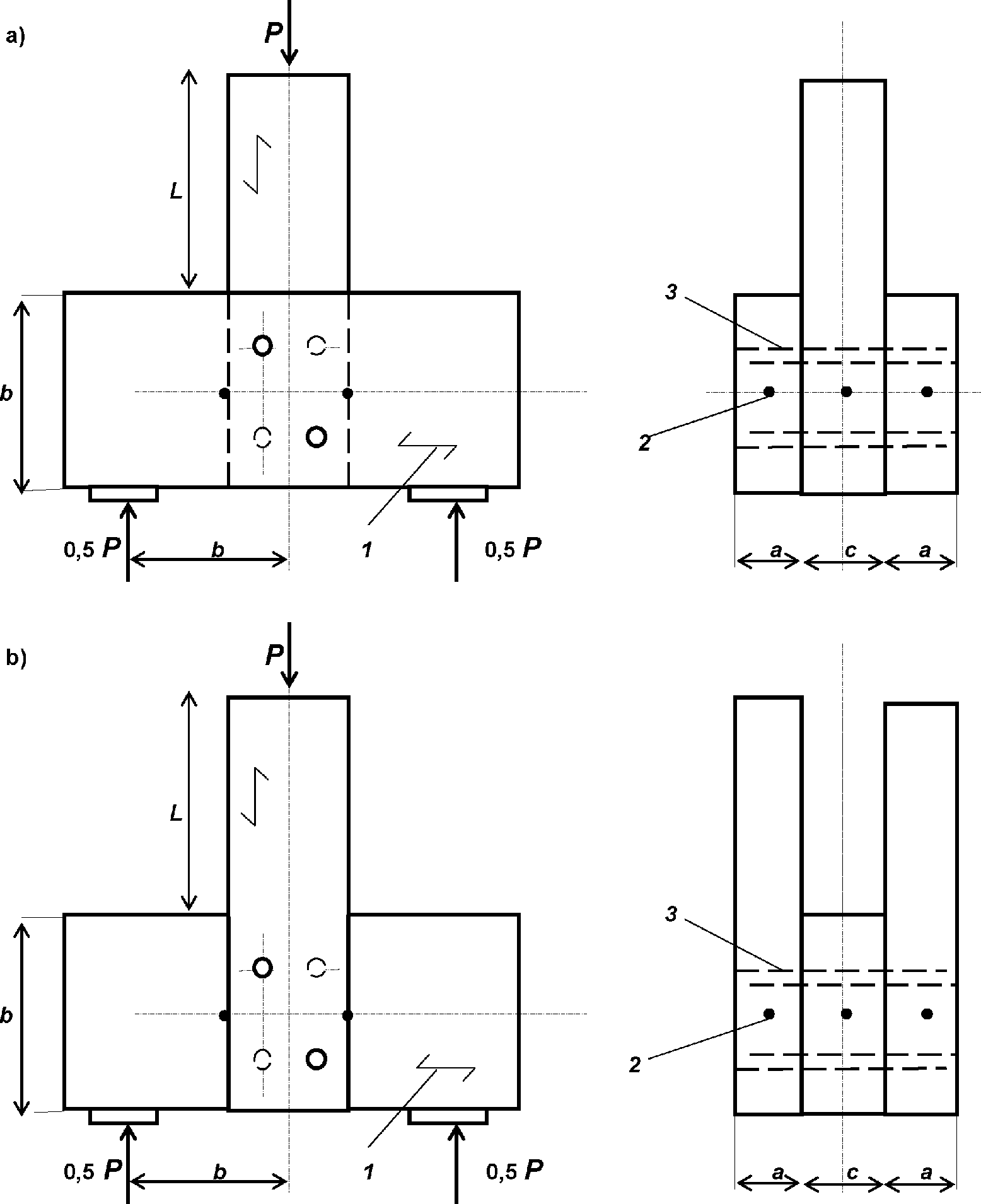

![]() а - крайних элементов; б - среднего элемента
1 - направление волокон древесины; 2 - базовые точки
для определения сдвига; 3 - нагели
Рисунок 5 - Образец для испытания односрезных соединений
при смятии поперек волокон древесины

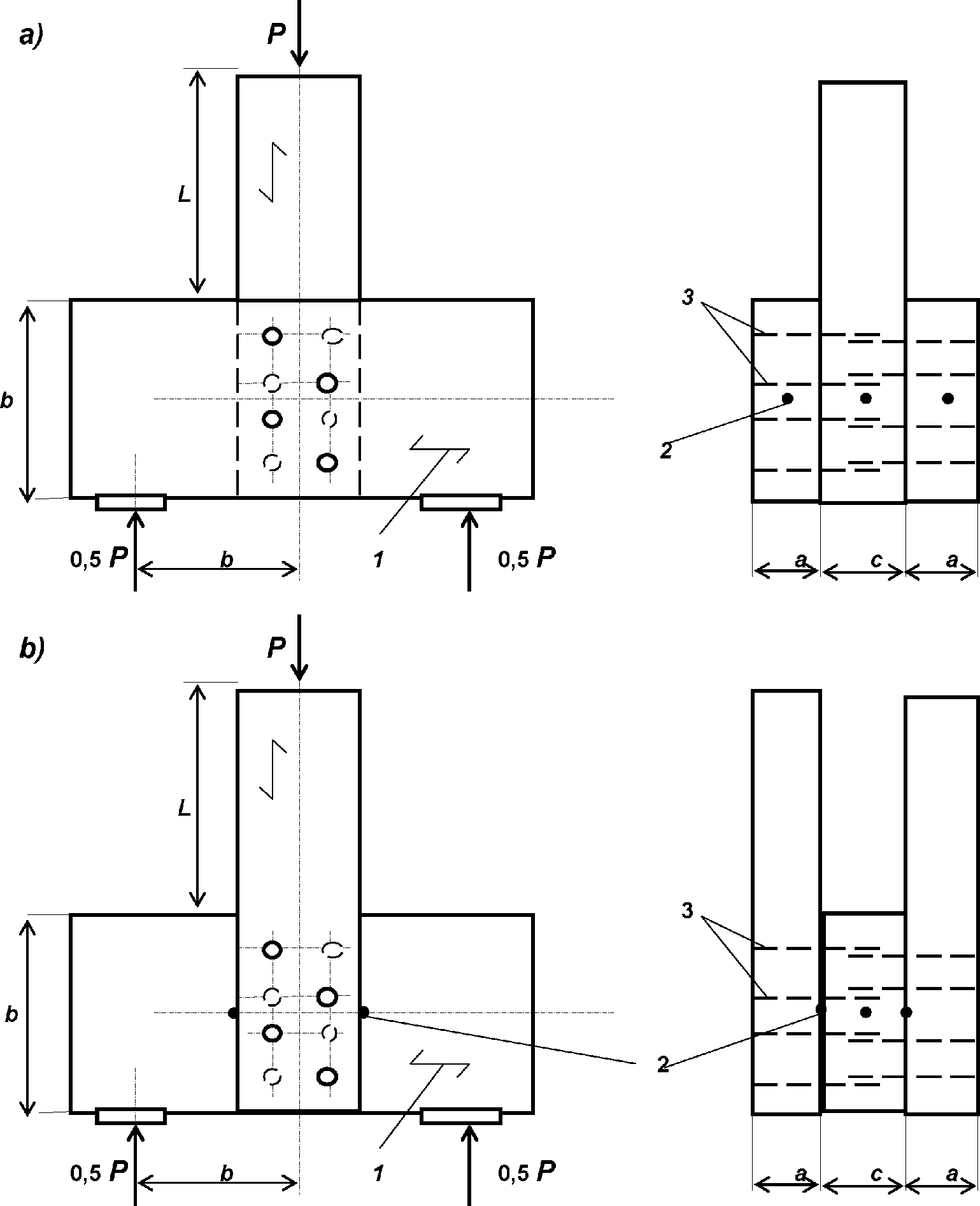

![]() а - крайних элементов; б - среднего элемента
1 - направление волокон древесины; 2 - базовые точки
для определения сдвига; 3 - нагели
при смятии поперек волокон древесины
Испытания образцов позволяют определить расчетную несущую способность соединений по предельным значениям смятия в крайних и центральном соединяемых элементах или изгибе нагеля для симметричных соединений при одно- или двухсрезной работе нагеля.
8.5 Подготовка образцов, режимы их нагружения и обработка результатов испытаний должны соответствовать требованиям ГОСТ 33082.
9.1 Предприятие-изготовитель обеспечивает и подтверждает качество соединений:
- входным контролем используемых элементов соединений;
- пооперационным контролем параметров элементов на основных технологических операциях;
- приемочным контролем изготовленных соединений.
9.2 Порядок и планы входного контроля элементов и приемочного контроля изготовленных соединений устанавливают в технической документации, а пооперационного контроля - в технологической документации предприятия-изготовителя, утвержденных в установленном порядке.
9.3 Размеры элементов измеряют металлическими линейками по ГОСТ 427, штангенциркулями по ГОСТ 166 с учетом требуемой точности измерений.
9.4 Геометрические размеры деревянных элементов соединений определяют по ГОСТ 24454, влажность - по ГОСТ 16588, пороки древесины - по ГОСТ 2140.
9.5 Точность расстановки нагелей контролируют согласно ГОСТ 6449.4.
9.6 Результаты измерений, оценок, испытаний должны быть оформлены соответствующими документами (протоколами, актами).
10.1 Изготовленные соединения должны быть приняты службой технического контроля предприятия партиями. Партией считается любое количество соединений, оформленное одним документом о качестве.
10.2 Приемку используемых для изготовления соединений деревянных элементов, а также нагелей осуществляют при входном контроле по показателям согласно требованиям стандартов, по которым они изготовлены.
10.3 Приемку соединений осуществляют:
- на соответствие требованиям рабочих чертежей;
- по результатам текущих контрольных испытаний до разрушения выборочного числа образцов соединений, предусмотренных инструкцией системы заводского контроля качества.
Выборочные контрольные испытания соединений следует осуществлять согласно требованиям ГОСТ Р ИСО 3951-1.
11.1 Болтовые соединения применяют со стяжными, растянутыми или изгибаемыми болтами.
Соединения со стяжными болтами служат для плотного соединения отдельных элементов в основном при их поперечном сплачивании. При этом возникают незначительные усилия, расчет болтов не требуется, а их размеры назначаются конструктивно, но диаметром не менее 1/20 общей толщины соединяемых элементов.
Соединения с растянутыми болтами применяют при анкерном креплении конструкций к опорам, при подвеске к конструкциям перекрытий и оборудования в узловых соединениях. При этом болт рассчитывается на растяжение от действующего усилия.
Соединения с изгибаемыми болтами широко применяют в стыках и узлах конструкций для сопротивления взаимным сдвигам соединяемых элементов.
11.2 Гвоздевые соединения являются простыми и доступными и наиболее широко применяются в построечных условиях изготовления деревянных конструкций.
Применяют соединения с так называемыми конструктивными гвоздями для крепления дощатых обшивок и настилов, где действуют минимальные усилия и расчет гвоздей не требуется, а также соединения с выдергиваемыми и изгибаемыми гвоздями с особенностями работы, аналогичными болтовым соединениям.
11.3 Соединения на винтах и шурупах применяют в основном для крепления стальных накладок, обшивок и деталей из различных материалов к основным деревянным элементам. Работать в соединении винты и шурупы могут аналогично рассмотренным выше болтам или гвоздям.
12.1 Предприятие-изготовитель должно гарантировать соответствие соединений требованиям настоящего стандарта и условиям договора на их поставку.
12.2 Гарантийный срок службы соединений устанавливают в проектной документации на конструкции.
12.3 Условия гарантии качества соединений и гарантийный срок их службы следует вносить в паспорт на конструкции.
