"ГОСТ Р 52582-2006. Национальный стандарт Российской Федерации. Замки для защитных конструкций. Технические требования и методы испытаний на устойчивость к криминальному отмыканию и взлому"

(утв. и введен в действие Приказом Ростехрегулирования от 31.10.2006 N 236-ст)

(ред. от 17.04.2024)

"ГОСТ Р 52582-2006. Национальный стандарт Российской Федерации. Замки для защитных конструкций. Технические требования и методы испытаний на устойчивость к криминальному отмыканию и взлому"
(утв. и введен в действие Приказом Ростехрегулирования от 31.10.2006 N 236-ст)
(ред. от 17.04.2024)

Оглавление

ГОСТ Р 52582-2006. Национальный стандарт Российской Федерации. Замки для защитных конструкций. Технические требования и методы испытаний на устойчивость к криминальному отмыканию и взлому

Предисловие

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

5 Технические требования

5.1 Требования к конструкции

5.2 Требования к коду механических замков и замков с электронным управлением

5.3 Требования устойчивости к криминальному отмыканию

5.4 Требования устойчивости к взлому

5.5 Требования к электромагнитной совместимости

5.6 Маркировка

5.7 Требования безопасности

6 Методы испытаний

6.1 Общие положения

6.2 Отбор образцов для испытаний

6.3 Оценка используемого кода

6.4 Испытания на устойчивость к криминальному отмыканию

6.5 Испытания на устойчивость к взлому

6.5.1 Испытания на устойчивость к взлому разрушающим инструментом

6.5.2 Испытания на устойчивость к динамическим нагрузкам

6.5.3 Испытания на отрыв или сдвиг якоря от рабочей поверхности электромагнитного замка с плоским якорем. - Исключен

6.5.4 Испытания на устойчивость замков к статическим нагрузкам

6.6 Испытания на электромагнитную совместимость

6.7 Испытания на безопасность

7 Обработка результатов испытаний

Приложение А. Классификация инструмента, приспособлений и аппаратуры для проведения испытаний замков на устойчивость к криминальному отмыканию

Приложение Б. Классификация инструмента и приспособлений для проведения испытаний замков на устойчивость к взлому инструментом

Приложение В. Перечень технических документов, предъявляемых на испытания замков

Приложение Г. Пример оценки соответствия замка требованиям настоящего стандарта и определения класса его устойчивости к криминальному отмыканию и взлому

Приложение Д. Требования к стендовому оборудованию

Приложение Е. Метод определения устойчивости механических ключевых замков с сувальдным блоком секрета к криминальному отмыканию манипуляционными методами на основании конструкционных параметров

Библиография

Утвержден и введен в действие

Приказом Ростехрегулирования

от 31 октября 2006 г. N 236-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗАМКИ ДЛЯ ЗАЩИТНЫХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ НА УСТОЙЧИВОСТЬ

К КРИМИНАЛЬНОМУ ОТМЫКАНИЮ И ВЗЛОМУ

Locks of protective constructions.

Technical requirements and test methods

of resistance to criminal opening and burglary

ГОСТ Р 52582-2006

Список изменяющих документов

(в ред. Изменения N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст,

Изменения N 2, утв. Приказом

Росстандарта от 17.04.2024 N 488-ст)

Группа У07

ОКС 13.310

ОК 034-2014 (ОКПД 2) 25.72.12

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст, Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

Дата введения

1 июля 2007 года

Предисловие

Абзац исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

1 РАЗРАБОТАН Федеральным казенным учреждением "Научно-исследовательский центр "Охрана" Федеральной службы войск национальной гвардии Российской Федерации (ФКУ "НИЦ "Охрана" Росгвардии)

(в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2006 г. N 236-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

1 Область применения

(раздел 1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Настоящий стандарт распространяется на механические, электромеханические замки, замки с электронным управлением (электронные замки с мнемоническим способом введения кода, а также с вещественными носителями кода), устройства "Антипаника" и замки одноразового использования (в том числе с системами дистанционной идентификации и оповещения о состоянии замков), устанавливаемые на защитных конструкциях (далее - замки).

(в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

Настоящий стандарт устанавливает требования к замкам для защитных конструкций, а также методы их испытаний на устойчивость к криминальному отмыканию и взлому.

2 Нормативные ссылки

(раздел 2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.010 Система стандартов безопасности труда. Взрывобезопасность. Общие требования

ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 6629 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

ГОСТ 7338 Пластины резиновые и резинотканевые. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18321 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 31281 Устройства запорно-пломбировочные для транспорта и контейнеров общего и специального назначения. Общие технические требования

ГОСТ 31471 Устройства экстренного открывания дверей эвакуационных и аварийных выходов. Технические условия

ГОСТ Р 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ Р 50009 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний

ГОСТ Р 50862 Сейфы, сейфовые комнаты и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость

ГОСТ 34024-2016 Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию

(в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

ГОСТ Р 52365 Устройства пломбировочные. Требования к методикам испытаний стойкости защитных свойств и устойчивости к несанкционированному вскрытию

ГОСТ Р 52931 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 53787 Устройства пломбировочные. Методы испытаний силовых пломбировочных устройств стержневого типа на устойчивость к несанкционированному вскрытию. Общие требования

ГОСТ Р 54302 Устройства пломбировочные. Методы испытаний силовых пломбировочных устройств на устойчивость к климатическим и механическим факторам внешней среды, воздействующим при эксплуатации

ГОСТ Р 54939 Замки механические. Термины и определения

3 Термины и определения

3.1 В настоящем стандарте применены термины по ГОСТ Р 50862, ГОСТ Р 51053, а также следующие термины с соответствующими определениями:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

3.1.1 замок для защитной конструкции: Замок, предназначенный для запирания элементов защитной конструкции и отвечающий требованиям настоящего стандарта.

(п. 3.1.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

3.1.2 блок секрета: Часть запирающего устройства, обеспечивающая его секретность и после введения правильного кода позволяющая изменить состояние запирающего устройства.

(п. 3.1.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

3.1.3 исключен с 01.06.2024. - Изменение N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст.

3.1.4 кодовый замок: Механический, электромеханический, замок с электронным управлением, отмыкание которого осуществляется набором кода в кодонаборном узле.

(п. 3.1.4 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

3.1.5 штатный ключ: Ключ, прилагающийся в комплекте с конкретным замком и имеющий код, совпадающий с кодом замка.

3.1.6 нештатный ключ: Ключ, аналогичный по форме штатному ключу, код которого не совпадает с кодом замка на одну или более кодовую комбинацию.

3.1.7 криминальное отмыкание замка: Несанкционированное отмыкание замка без повреждения его конструкции путем манипуляций нештатным (поддельным) носителем кодовой информации.

3.1.8 криминальный взлом замка (взлом): Противоправный (несанкционированный) способ открывания защитной конструкции путем частичного или полного разрушения запирающего ее замка.

3.1.9 взломостойкость замка (устойчивость замка к взлому): Характеристика конструкции замка, обеспечивающая его способность выполнять защитную функцию и определяющая класс устойчивости замка к взлому.

3.1.10 класс устойчивости замка: Условное числовое значение, определяющее степень устойчивости замка к воздействию при криминальном отмыкании или взломе, характеризуемое временем этого воздействия и эффективностью инструмента, использованного для данного воздействия.

3.1.11 защитная конструкция: Объект или изделие с заданными целевыми и физическими свойствами, конструкция которого позволяет противостоять разрушению в процессе нормированных механических воздействий.

(пп. 3.1.7 - 3.1.11 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

3.1.12 замок одноразового использования: Устройство, в котором функцию засова выполняет силовой элемент замка, осуществляющий замыкание путем создания неразъемного соединения с корпусом замка, а отмыкание - путем его механического разрушения штатным инструментом.

3.1.13 специализированное оборудование: Инструмент, устройство, приспособление, предназначенные для санкционированного неразрушающего отмыкания замка защитной конструкции посредством подбора секрета при проведении его технического обслуживания, испытаниях, а также в аварийных ситуациях.

3.1.14 ключ испытательный: Ключ, предназначенный для проведения испытаний, на котором значение кода на одной из бородок изменено на одну величину в меньшую или большую сторону относительно штатного ключа.

(пп. 3.1.12 - 3.1.14 введены Изменением N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

3.1.15 засов [Ригель]: Часть замка, состоящая из головки, хвостовика и стойки хвостовика, осуществляющая силовую составляющую функции запирания.

(п. 3.1.15 введен Изменением N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

3.1.16 головка засова: Элемент засова, выходящий из корпуса замка при его запирании и входящий обратно в корпус при отпирании. В зависимости от количества силовых элементов головка засова может быть одинарной либо комбинированной.

(п. 3.1.16 введен Изменением N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

3.1.17 хвостовик засова: Элемент засова, необходимый для перемещения засова.

(п. 3.1.17 введен Изменением N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

3.1.18 стойка хвостовика засова: Элемент засова, предназначенный для удержания засова в фиксированных положениях.

(п. 3.1.18 введен Изменением N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

4 Общие положения

4.1 В настоящем стандарте установлены следующие классы устойчивости замков к криминальному отмыканию и взлому (далее - классы устойчивости): U1, U2, U3, U4. При этом класс U1 является низшим, U4 - высшим.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

4.2 Классы устойчивости U1 - U4 устанавливают сравнением совокупных результатов испытаний испытуемых образцов замка с требованиями настоящего стандарта.

4.3 Класс устойчивости испытуемого образца, получившего различные результаты оценки его соответствия требованиям 5.3, 5.4, устанавливают по наименьшему значению условных единиц устойчивости по результатам испытаний.

4.4 Замкам, содержащим два и более блоков секрета, каждый из которых позволяет открыть замок независимо от остальных, присваивают класс устойчивости, соответствующий наименьшему значению условных единиц устойчивости по результатам испытаний.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

4.5 Замкам, содержащим два и более блоков секрета замка, отпираемым только в случае вскрытия всех блоков секрета замка, присваивают класс устойчивости, соответствующий по результатам испытаний сумме наименьших значений условных единиц устойчивости всех блоков секрета замка, независимо от того, имеет ли каждый блок секрета замка свое запирающее устройство или все они стопорят одно запирающее устройство.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

4.6 Для электрически управляемых замков с возможностью аварийного открывания устанавливают класс устойчивости не выше класса устойчивости механизма аварийного механического открывания.

4.7 Обозначения и характеристика сил, воздействующих на механизм замка, приведены в таблице 1, точки приложения сил, действующих на механизм замка, - на рисунке 1.

Таблица 1

Обозначения и характеристика сил,

воздействующих на механизм замка

Обозначение силы	Характеристика воздействующей силы
F1	Боковая сила на засов
F2	Сила на торец засова
F3	Сила вытягивания на Г-образный засов
F4	Размыкающая сила на Г-образный засов
F5	Сила на запорную планку
Позиции исключены с 01.06.2024. - Изменение N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст.
F6	Сила отрыва лицевой планки от корпуса
(позиция введена Изменением N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст; в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

F1 - F6 - по таблице 1

Рисунок 1 - Точки приложения сил,

воздействующих на механизм замка

(рисунок 1 в ред. Изменения N 2, утв. Приказом

Росстандарта от 17.04.2024 N 488-ст)

5 Технические требования

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.1 Требования к конструкции

5.1.1 Замки всех видов и классов устойчивости должны быть изготовлены из экологически безопасных материалов и комплектующих изделий в климатических исполнениях по ГОСТ 15150 и соответствовать технической и конструкторской документации на замки конкретных типов.

(п. 5.1.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.1.2 Конструкция ключевых замков должна обеспечивать блокировку засова в открытом и закрытом состояниях. Если для полного выдвижения засова замка требуется несколько оборотов ключа, блокировка должна проводиться после каждого оборота.

5.1.3 Конструкция замков должна препятствовать раскрытию их секретности и считыванию кода по внешним признакам и обеспечивать устойчивость к силовому открыванию.

5.1.4 Конструкция замков должна обеспечивать:

- взаимозаменяемость сменных одноименных частей;

- механическую прочность;

- соответствие требованиям для классов устойчивости;

- абзац исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст;

- удобство в эксплуатации и ремонтопригодность.

5.1.5 Электрическая прочность и сопротивление изоляции электромеханических замков и замков с электронным управлением - по ГОСТ Р 52931.

(п. 5.1.5 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

5.1.6 Конструкция электромеханических замков и замков с электронным управлением должна препятствовать их открыванию с использованием внешних источников электропитания без разрушения корпуса замка.

(п. 5.1.6 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

5.1.7 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.1.8 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.1.9 В замках с автономным электропитанием должен быть обеспечен визуальный и/или акустический контроль состояния источника питания.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.1.10 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.2 Требования к коду механических замков и замков с электронным управлением

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.2.1 Код, применяемый в механическом ключевом замке, должен иметь:

- не более 40% значений одной величины, обеспечивающих кодовую вариантность;

- смежное размещение не более двух одинаковых значений кода;

- перепад между максимальным и минимальным значениями кода (типоразмерами) для замков с сувальдным блоком секрета не менее трех шагов, как показано на рисунке 2.

1 - 6 - шаг типоразмера

Рисунок 2 - Схема перепада между максимальным

и минимальным значениями кода

(п. 5.2.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.2.2 Фактическое число кодов механических замков в зависимости от типа блока секрета замка и его класса устойчивости должно соответствовать значениям, указанным в таблице 1а, а число кодов и число цифр кода замков с электронным управлением - значениям, указанным в таблице 1б.

Таблица 1а

Зависимость класса устойчивости механического замка

от фактического числа кодов и типа блока секрета

Тип блока секрета замка	Фактическое число кодов замка, не менее, для класса устойчивости замка
Тип блока секрета замка	U1	U2	U3	U4
Сувальдный блок секрета замка	2500	10000	30000	75000
Цилиндровый блок секрета замка	2500	10000	30000	75000
Кодонаборный блок секрета замка	8000	50000	100000	1000000

Таблица 1б

Зависимость класса устойчивости замка с электронным

управлением от фактического числа кодов и числа цифр кода

Замок с электронным управлением	Класс устойчивости замка
Замок с электронным управлением	U1	U2	U3	U4
Число цифр кода, не менее	4	6	7	7
Число кодов, не менее	8000	100000	1000000	3000000

(п. 5.2.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.2.3 Коды замков должны сохраняться до тех пор, пока не будут переустановлены пользователем. Изменение кодов допускается только после отмыкания замков.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.2.4 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.2.5 Коды для механических ключевых замков следует подбирать по закону случайных чисел по ГОСТ 18321. На корпус замка и на его ключ не допускается наносить какую-либо маркировку, позволяющую облегчить расшифровку кода.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.2.6 Ключевые замки не должны отмыкаться испытательными ключами.

(п. 5.2.6 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.3 Требования устойчивости к криминальному отмыканию

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.3.1 Устойчивость замков к криминальному отмыканию

, измеряемую в условных единицах (усл. ед.), рассчитывают по формуле

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

, (1)

где k = 1 - коэффициент эффективности примененного инструмента, усл. ед./мин;

t - рабочее время, мин;

B - базисное значение, усл. ед., соответствующее наиболее высокой категории примененного инструмента (см. приложение А).

5.3.2 В зависимости от класса и базисного значения применяемого инструмента B (см. приложение А) замки должны обладать показателями устойчивости к криминальному отмыканию E_к, усл. ед., приведенными в таблице 1в.

Таблица 1в

Показатели устойчивости к криминальному отмыканию

Класс устойчивости замка	Базисное значение применяемого инструмента, B
Класс устойчивости замка	0	5	10	15
U1	>= 2 E_к < 5 усл. ед.	>= 7 E_к < 10 усл. ед.	>= 12 E_к < 17 усл. ед.	>= 17 E_к < 20 усл. ед.
U2	>= 5 E_к < 10 усл. ед.	>= 10 E_к < 15 усл. ед.	>= 15 E_к < 20 усл. ед.	>= 20 E_к < 25 усл. ед.
U3	>= 10 E_к <= 30 усл. ед.	>= 15 E_к <= 35 усл. ед.	>= 20 E_к <= 40 усл. ед.	>= 25 E_к <= 45 усл. ед.
U4	Св. 30 усл. ед.	Св. 35 усл. ед.	Св. 40 усл. ед.	Св. 45 усл. ед.

(п. 5.3.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.3.3, таблица 2 - Исключены с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.4 Требования устойчивости к взлому

5.4.1 Конструкция и защитные элементы замков должны обеспечивать устойчивость к взлому различными инструментами, виды которых указаны в приложении А.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.4.2 Устойчивость замков к взлому разрушающим инструментом рассчитывают по значению коэффициента сопротивления конструкции замков прилагаемым воздействиям.

Коэффициент сопротивления

, усл. ед., рассчитывают по формуле

, (2)

где t - рабочее время, мин;

K - наибольший коэффициент эффективности из всего использованного для воздействия инструмента, усл. ед./мин (см. приложение Б);

- сумма базисных значений всех использованных для воздействия инструментов, усл. ед. (см. приложение Б).

Значения коэффициентов сопротивления взлому замков в зависимости от класса устойчивости должны соответствовать указанным в таблице 3.

Таблица 3

Значения коэффициентов сопротивления замков взлому

Класс устойчивости	Диапазон значений минимального коэффициента сопротивления взлому E_в, усл. ед.
U1	5E_в < 15
U2	15E_в < 30
U3	30E_в < 60
U4	60

5.4.3 Замки в зависимости от класса устойчивости должны быть устойчивы к динамическим нагрузкам, энергия ударов которых приведена в таблице 4.

Таблица 4

Устойчивость замков к динамическим нагрузкам

Класс устойчивости	Минимальная энергия удара, Дж
U1	100
U2	150
U3	200
U4	300

5.4.4 Исключен с 01.06.2024. - Изменение N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст.

5.4.5 Механические и электромеханические замки должны быть устойчивы к статическим нагрузкам, прикладываемым к различным частям замка. Значения силы статических нагрузок приведены в таблице 6.

Таблица 6

Устойчивость замков к статическим нагрузкам

Класс устойчивости	Сила, Н, не менее, прикладываемая к частям замка
Класс устойчивости	засову и запорной планке	механизму засова	соединению лицевой планки с корпусом
U1	3200	1000	1000
U2	3200	1000	1000
U3	5500	1600	2400
U4	7000	2400	5000

5.5 Требования к электромагнитной совместимости

(подраздел 5.5 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

Требования к электромагнитной совместимости электромеханических замков и замков с электронным управлением - по ГОСТ Р 50009.

5.6 Маркировка

5.6.1 Маркировка замков должна содержать:

- товарный знак и/или другие реквизиты предприятия-изготовителя;

- вид замка;

- тип (модель) замка;

- год выпуска;

- класс устойчивости;

- фирменный знак и/или иные реквизиты организации, проводившей испытания на соответствие требованиям настоящего стандарта.

5.6.2 Маркировку наносят непосредственно на замки, а также на их тару, либо эти данные указывают в листах-вкладышах к каждому замку или в иных сопроводительных документах на замки.

5.6.3 Метод нанесения маркировки на замки должен обеспечивать их износоустойчивость при хранении, транспортировании и использовании по назначению.

5.7 Требования безопасности

5.7.1 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

5.7.2 При испытаниях замков должна быть обеспечена безопасность проведения работ и использования приспособлений, инструмента и аппаратуры в соответствии с ГОСТ 12.1.005, ГОСТ 12.1.010, ГОСТ Р 12.1.019, ГОСТ 12.2.003, правилами [1] и [2].

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

5.7.3 Инструмент, предназначенный для проведения испытаний замков, следует использовать в соответствии с требованиями нормативных документов и инструкций на них.

5.7.4 Электромеханические замки и замки с электронным управлением должны соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004.

(п. 5.7.4 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

6 Методы испытаний

6.1 Общие положения

6.1.1 Испытаниям подвергают образцы замков, полностью соответствующие представленным техническим документам: чертежам, схемам, спецификациям, ТУ, паспортам. Технические документы, предъявляемые на испытания замков, - в соответствии с приложением В.

Образцы замков, предъявляемые на испытания, отбирают из числа принятых службой технического контроля предприятия-изготовителя.

6.1.2 Образцы замков, предъявляемые на испытания, должны быть полностью укомплектованы и собраны в соответствии с техническими документами на замки конкретных типов.

6.1.3 Для замков устанавливают следующие виды испытаний на:

- устойчивость к криминальному отмыканию;

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

- устойчивость к взлому воздействием ручного, механического, электромеханического режущего, ударного, сборочного, захватывающего, рычажного инструмента;

- устойчивость к динамическим нагрузкам (ударам);

- исключено с 01.06.2024. - Изменение N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст;

- устойчивость к статическим нагрузкам.

6.1.4 Комплектование групп испытателей и наблюдателей - по ГОСТ Р 50862 (приложение Б).

(п. 6.1.4 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.1.5 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

6.1.6 Испытательный инструмент и приспособления, а также режимы воздействия на замок выбирают с учетом максимальной эффективности их применения в соответствии с приложениями А и Б.

Абзац исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

6.1.7 Испытания проводят на замках, смонтированных согласно инструкции по установке на прямоугольном имитаторе дверного полотна со сплошным заполнением по ГОСТ 6629 для двери типа У. При испытаниях на устойчивость к динамическим нагрузкам замки закрепляют на стенде в соответствии с Д.4 (приложение Д).

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.1.8 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

6.1.9 Соответствие замков требованиям к конструкции (5.1) проверяют по ТУ на замки конкретных типов.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.2 Отбор образцов для испытаний

6.2.1 Отбор образцов для испытаний - по ГОСТ 18321.

6.2.2 Число испытуемых образцов определяют из условия обеспечения проведения не менее трех проверок по каждому виду воздействия с учетом того, что допускается проведение разных видов воздействий на одни и те же образцы, если результаты предыдущих испытаний не могут повлиять на результаты последующих.

6.3 Оценка используемого кода

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.3.1 Код замка по 5.2 определяют по технической документации на замок, предъявленной на испытания, а также осмотром и сравнением конструкции замка, ключа (в случае ключевых замков) с технической документацией на них.

(п. 6.3.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.3.2 Возможность отмыкания испытуемого замка (для механических ключевых замков) проверяют при помощи испытательных ключей.

(п. 6.3.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4 Испытания на устойчивость к криминальному отмыканию

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.1 Испытания на устойчивость замков к криминальному отмыканию (5.3) проводят на трех образцах сериями по три испытания каждого, время перерывов между которыми не регламентируют.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.2 При проведении испытаний должны быть предприняты любые нештатные действия по отмыканию замка (бампинг, манипуляции, подбор ключа и т.д.).

(п. 6.4.2 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.3 Оценку устойчивости замков к криминальному отмыканию и их последующую классификацию проводят по наименьшему числу набранных условных единиц согласно 5.3.2.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.4 Механические ключевые замки с сувальдным блоком секрета, соответствующие параметрам, изложенным в приложении Е для замков классов U1 - U4, допускается не испытывать на устойчивость к криминальному отмыканию.

Замки, не соответствующие параметрам, указанным в приложении Е, должны быть испытаны на устойчивость к криминальному отмыканию по требованию заказчика.

(п. 6.4.4 введен Изменением N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.4.1 Оценке замков по приложению Е должна обязательно предшествовать предварительная оценка требований к числу фактических кодов согласно 5.2.

(п.п. 6.4.4.1 введен Изменением N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.4.4.2 Решение по определению класса устойчивости принимает руководитель испытательной лаборатории (см. приложение Е).

(п.п. 6.4.4.2 введен Изменением N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5 Испытания на устойчивость к взлому

6.5.1 Испытания на устойчивость к взлому инструментом

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5.1.1 Испытания на устойчивость к взлому инструментом (5.4.1, 5.4.2) проводят с целью оценки защиты замка от разрушающих воздействий, полученных в результате использования ручного инструмента, применяемого в производстве, быту и находящегося в свободной продаже.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

При испытаниях используют следующие типовые способы разрушения замков с целью получения доступа к их механизмам, составным частям и/или деталям, воздействия на них или их удаления: вырезание или перерезание, высверливание или рассверливание, проворачивание, вырывание, переламывание, отжим, отгиб, отслоение (материала) и т.п.

6.5.1.2 При испытаниях допускается применять следующий ручной механический, электрический инструмент: пилы, дрели, зубила, долота, пробойники, молотки, напильники, слесарные ключи, рычаги, клещи, плоскогубцы, щипцы, отвертки, иглы, ножницы, пинцеты и т.п. в соответствии с приложением Б, таблица Б.1.

6.5.1.3 Испытуемый образец замка должен быть надежно закреплен на испытательном стенде.

6.5.1.4 Допускается применять специально изготовленные шаблоны, кондукторы. При этом в рабочее время включают время, затраченное на установку шаблонов и кондукторов, и время приложения разрушающего воздействия.

6.5.1.5 Оценку устойчивости образцов замков к взлому инструментом и их последующую классификацию проводят в соответствии с 5.4.2, таблица 3.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5.2 Испытания на устойчивость к динамическим нагрузкам

6.5.2.1 При испытании замка на устойчивость к динамическим нагрузкам (5.4.3) воздействиям подвергают засов испытуемого замка.

(п.п. 6.5.2.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5.2.2 Испытания проводят на специальном стенде, состоящем из имитатора створки двери, установленной на петлях в имитаторе дверной коробки.

Стенд должен обеспечивать надежное закрепление замка на имитаторе створки двери и запорной планки на имитаторе дверной коробки.

6.5.2.3 Удар наносят стальным шаром массой 30 кг, подвешенным над испытательным стендом. Значения энергии удара и высоты падения шара H приведены в таблице 7. Удар по имитатору створки двери наносят через демпфирующую подложку, представляющую собой пакет из пяти пластин резины типа I по ГОСТ 7338 толщиной от 5 до 8 мм. Подложку закрепляют по центру имитатора створки двери. Размеры пластин должны быть не менее 220 x 220 мм.

Таблица 7

Энергия удара и высота падения шара

Энергия удара, Дж	Высота падения шара H, мм
100⁺³	340⁺¹⁰
150⁺³	510⁺¹⁰
200⁺³	680⁺¹⁰
300⁺³	1020⁺¹⁰

6.5.2.4 Испытания проводят сериями по три удара энергией 100, 150, 200 и 300 Дж. После каждой серии ударов проводят осмотр образца замка. Замок считают выдержавшим испытание динамической нагрузкой, если после его окончания он сохранил свою работоспособность, т.е. состояние, при котором он способен выполнять заданную функцию с параметрами, установленными в технической документации на замок конкретного типа.

(п.п. 6.5.2.4 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5.2.5, 6.5.2.6 Исключены с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

6.5.2.7 Расположение замка и запорной планки при проведении испытаний должно соответствовать требованиям Д.4 (приложение Д).

6.5.2.8 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

6.5.2.9 Оценку устойчивости замков к динамическим нагрузкам и их последующую классификацию проводят в соответствии с 5.4.3, таблица 4.

6.5.3 Испытания на отрыв или сдвиг якоря от рабочей поверхности электромагнитного замка с плоским якорем

Исключен с 01.06.2024. - Изменение N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст.

6.5.4 Испытания на устойчивость замков к статическим нагрузкам

6.5.4.1 Испытанию на устойчивость к статическим нагрузкам (5.4.5) подвергают замки с механизмом засова и запорной планкой.

6.5.4.2 Испытание проводят с целью определения усилия, которое выдерживает замок при воздействии на:

- засов и запорную планку (силы F1 и F5, см. рисунок 1);

- механизм засова (сила F2, см. рисунок 1);

- соединение лицевой планки с корпусом - для врезных замков (сила F8, см. рисунок 1).

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

6.5.4.3 Испытания проводят на специальном стенде.

6.5.4.4 Усилия, прикладываемые к засову и запорной планке, определяют по показаниям динамометров.

6.5.4.5 Оценку устойчивости замков к статическим нагрузкам и их последующую классификацию проводят в соответствии с 5.4.5, таблица 6.

6.6 Испытания на электромагнитную совместимость

6.6.1 Испытания на устойчивость к воздействию электромагнитных помех (5.5) проводят только для электромеханических замков и замков с электронным управлением при нормальных климатических условиях и в соответствии с ГОСТ Р 50009.

(п. 6.6.1 в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)

6.7 Испытания на безопасность

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 5.7, а не пункт 5.6.

6.7.1 Испытания замков на безопасность (5.6) должны проводиться по методике, установленной в ТУ на замки конкретных типов.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

7 Обработка результатов испытаний

7.1 По результатам испытаний составляют протокол в двух экземплярах: один экземпляр передают организации-заявителю, другой - остается в испытательной лаборатории.

7.2 Протокол испытаний должен содержать:

- наименование организации (фирмы)-заявителя и/или разработчика (изготовителя) замка;

- условное обозначение замка;

- перечень предъявленных на испытания технических документов на замки;

- программу испытаний;

- поэтапные результаты испытаний;

- выводы по результатам испытаний;

- перечень приспособлений, инструментов, аппаратуры (как стандартных, так и нестандартных), примененных при испытаниях;

- заключение о классификации замка по результатам испытаний в соответствии с требованиями настоящего стандарта.

7.3 Результаты испытаний оформляют протоколом, форма которого должна быть утверждена в установленном порядке.

7.4 Класс устойчивости замка при разных результатах оценки по различным показателям устанавливают по наименьшему значению этих показателей.

7.5 Пример оценки соответствия замка классу устойчивости к криминальному отмыканию и взлому приведен в приложении Г.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Приложение А

(обязательное)

КЛАССИФИКАЦИЯ ИНСТРУМЕНТА, ПРИСПОСОБЛЕНИЙ И АППАРАТУРЫ

ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ ЗАМКОВ НА УСТОЙЧИВОСТЬ

К КРИМИНАЛЬНОМУ ОТМЫКАНИЮ

(в ред. Изменения N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст)

Таблица А.1

Соответствие базисных значений виду инструмента

(таблица А.1 в ред. Изменения N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст)

Категория инструмента	Базисное значение инструмента B, усл. ед.	Описание инструмента	Пример
Инструменты общего технического назначения	0	Инструменты, применяемые в производстве и быту и находящиеся в свободной продаже	Слесарно-сборочные инструменты (отвертки, напильники, плоскогубцы, клещи, иглы, пинцеты и пр.)
Инструменты целевого назначения разной эффективности	5	Инструменты, изготовленные непромышленным способом, приспособленные для отмыкания замков без применения штатных ключей	Наборы ключей, металлические заготовки, имитирующие штатный ключ, и т.п.
	10	Инструменты, изготовленные промышленным способом, предназначенные для отмыкания замков без применения штатных ключей	Инструменты, изготовленные специально для отмыкания замков с целью проведения их испытаний и сервисного обслуживания
	15	Инструменты, изготовленные промышленным способом, предназначенные для отмыкания замков конкретного типа без применения штатных ключей

Приложение Б

(обязательное)

КЛАССИФИКАЦИЯ ИНСТРУМЕНТА И ПРИСПОСОБЛЕНИЙ

ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ ЗАМКОВ НА УСТОЙЧИВОСТЬ

К ВЗЛОМУ ИНСТРУМЕНТОМ

(в ред. Изменения N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст)

Таблица Б.1

Эффективность по классам и видам инструментов

Вид инструмента по функциональному назначению	Техническая характеристика	Категория инструмента	Коэффициент эффективности инструмента K, усл. ед./мин	Базисное значение инструмента E₀, усл. ед.
1 Ручной сборочный	Масса не более 1,5 кг; длина не более 400 мм	A	1,0	0
1 Ручной сборочный	Масса не более 3 кг; длина не более 750 мм	C	5,0	5,0
2 Ручной захватывающий	Масса не более 1,5 кг; длина не более 400 мм	A	1,0	0
2 Ручной захватывающий	Длина не более 750 мм	C	5,0	5,0
3 Ручной рычажный	Длина не более 400 мм; момент силы не более 9,8 Н·м	A	5,0	0
3 Ручной рычажный	Длина не более 750 мм; момент силы не более 24,5 Н·м	C	7,5	7
4 Ручной режущий	Масса не более 1,5 кг; длина не более 400 мм	A	1,0	0
5 Ручной ударный	Масса головки не более 1,5 кг; длина не более 400 мм	A	1,0	0
5 Ручной ударный	Масса головки не более 4 кг; длина не более 750 мм	C	5,0	5,0
6 Специальные приспособления	Масса не более 1,5 кг; длина не более 400 мм	A	1,0	5,0
7 Дрель электрическая	Масса не более 3 кг; мощность не более 500 Вт	A	5,0	7,0
7 Дрель электрическая	Масса не более 3 кг; мощность не более 800 Вт	C	7,5	11,0

Приложение В

(обязательное)

ПЕРЕЧЕНЬ ТЕХНИЧЕСКИХ ДОКУМЕНТОВ,

ПРЕДЪЯВЛЯЕМЫХ НА ИСПЫТАНИЯ ЗАМКОВ

В.1 Конструкторская документация на замок должна включать:

- габаритные и присоединительные размеры, включая размеры для ключей, шпинделей, электрических коммуникаций и т.п.;

- размеры и допуски деталей механизмов, предусмотренных конструкцией замка для защиты от криминального отмыкания и взлома;

- фактическое число кодов с учетом ограничений по 5.2.1.

В.2 Комплект технической документации должен содержать:

- технические условия на изделие (при наличии);

- инструкцию по установке замка на защитной конструкции (руководство по монтажу);

- руководство по эксплуатации изделия, паспорт изделия.

Примечание - В отдельных случаях допускается предоставление указанной документации единым документом.

(пп. 1 - 4 в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Приложение Г

(справочное)

ПРИМЕР ОЦЕНКИ СООТВЕТСТВИЯ ЗАМКА

ТРЕБОВАНИЯМ НАСТОЯЩЕГО СТАНДАРТА И ОПРЕДЕЛЕНИЯ КЛАССА

ЕГО УСТОЙЧИВОСТИ К КРИМИНАЛЬНОМУ ОТМЫКАНИЮ И ВЗЛОМУ

(в ред. Изменения N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст)

Г.1 Исходные данные (условные)

Проводят экспертную оценку замка на соответствие требованиям настоящего стандарта и его классификацию по устойчивости к криминальному отмыканию и взлому по результатам испытаний.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

На испытания предъявляют замок накладной, механический, ключевой, с штифтовым механизмом секретности, типа (обозначение), изготовленный (дата), предназначенный для установки на защитную дверь.

Специальные средства защиты от действия инструмента и химических реактивов в конструкции замка не предусматривают.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

При проведении классификации замка оценивают: механизм действия; целевые тактико-технические характеристики, обеспечиваемые конструкцией; особенности конструкции.

С учетом полученных результатов испытаний в соответствии с требованиями настоящего стандарта определяют устойчивость испытуемого замка к криминальному отмыканию и устойчивость к взлому.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

К проведению испытаний представляют следующие документы: ТУ, комплект конструкторских чертежей, техническое описание и руководство по эксплуатации, выполненные с соблюдением требований единой системы конструкторской документации.

Г.2 Результаты анализа технических документов и конструкторской документации

Представленные документы должны соответствовать требованиям приложения В.

Внешним осмотром и анализом представленных документов установлено, что:

- испытуемый образец замка относится к ключевым замкам;

- механизм секретности выполнен из латуни и имеет пять групп кодовых штифтов;

- засов замка изготовлен в виде двух стальных цилиндров, ориентированных и перемещающихся в горизонтальном направлении;

- запорная планка изготовлена из стального листа толщиной 2 мм.

Г.3 Испытания на устойчивость к криминальному отмыканию

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Испытания проводят на одном образце замка в положении "закрыто", закрепленном на фрагменте, имитирующем дверь. Непосредственный доступ к механизму перемещения засова возможен только через ключевое отверстие.

На основе данных, полученных в результате изучения замка, методом экспертных оценок принято решение применить для отмыкания замка отмычки.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

По результатам хронометража получены следующие результаты по времени, затраченному на отмыкание замка:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

2,8 мин - 1-я попытка;

3,1 мин - 2-я попытка;

2,6 мин - 3-я попытка.

Минимальное время испытания - 2,6 мин.

Учитывая, что базисное значение инструмента по таблице А.1 равно 5 усл. ед., по формуле (1) вычисляют расчетное число условных единиц устойчивости:

В соответствии с 5.3.2 замок соответствует классу устойчивости U2.

Г.4 Испытания на устойчивость к взлому разрушающим инструментом

При проведении испытаний на устойчивость к взлому разрушающим инструментом используют методику расчета условных единиц устойчивости, приведенную в 5.4.2.

Испытуемый образец замка закрепляют на фрагменте двери, предварительно приведя его в закрытое состояние, и устанавливают на стенде.

Проводят следующие последовательные операции:

- подготавливают и размечают на образце области приложения разрушающего инструмента;

- сверлят цилиндр механизма секретности с целью получения доступа к механизму перемещения засова;

- перемещают засов.

Для испытаний применяют измерительные и слесарно-сборочные инструменты и электрическую дрель со сверлом диаметром 6 мм.

Данные для расчета условных единиц устойчивости приведены в таблице Г.1.

Таблица Г.1

Результаты испытаний образца замка на устойчивость к взлому

Наименование операции и порядок ее проведения	Наименование примененного инструмента (условно)	Коэффициент эффективности инструмента K, усл. ед./мин	Базисное значение инструмента E₀, усл. ед.	Время проведения операции, мин
1 Подготовка разрушающего инструмента	-	-	-	Время не фиксируют
2 Разметка области приложения разрушающего инструмента	Измерительный инструмент, керн, молоток	1,0	0	0,5
3 Разрушение намеченной к разрушению части замка	Электрическая дрель мощностью до 500 Вт, сверло	5,0	7	1,5
(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)
4 Перемещение засова	Отвертка	1,0	0	0,5

Вычисляют общее время испытания t, мин:

t = 0,5 + 1,5 + 0,5 = 2,5.

Учитывая, что наибольший коэффициент эффективности инструмента K = 5 и сумма базисных значений

, по формуле (2) вычисляют коэффициент сопротивления

, усл. ед.

В соответствии с 5.4.2 замок соответствует классу устойчивости U2.

Г.5 Испытания на устойчивость к динамическим нагрузкам

При проведении испытаний замков на устойчивость к динамическим нагрузкам используют стенд, имитирующий дверь, требования к которому изложены в Д.4 (приложение Д). Стенд состоит из имитатора дверной коробки, имитатора створки двери с демпфирующей подложкой, установленной на петлях, стойки, шара массой 30 кг, подвешенного на тросе.

Г.5.1 Испытание засова замка

Испытуемый образец замка закрепляют на имитаторе створки двери. Имитатор запорной планки закрепляют на имитаторе дверной коробки.

По центру имитатора створки двери через демпфирующую подложку наносят серию из трех ударов. Энергия каждого удара должна быть 150 Дж (высота падения шара H по таблице 7 должна быть 510 мм). При осмотре засова замка повреждений не обнаружено (класс устойчивости U2 по таблице 4).

Наносят серию ударов энергией удара 300 Дж (высота падения шара H по таблице 7 должна быть 1020 мм). По результатам испытания отмечают, что засов погнулся. В соответствии с таблицей 4 стойкость засова замка соответствует классу устойчивости U2 как наименьшему классу, по которому засов замка выдержал испытания.

Г.5.2 Исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст.

Г.6 Заключение

Согласно 4.3 по результатам проведенных испытаний замку может быть присвоен класс устойчивости U2.

Приложение Д

(рекомендуемое)

ТРЕБОВАНИЯ К СТЕНДОВОМУ ОБОРУДОВАНИЮ

Д.1 Стенд, предназначенный для проведения испытаний на устойчивость цилиндровых замков к криминальному отмыканию, должен обеспечивать надежное закрепление замка.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Д.2 Стенд, предназначенный для проведения испытаний на устойчивость замков с сувальдным механизмом секретности к криминальному отмыканию, должен обеспечивать:

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

- надежное закрепление замка;

- возможность изменять нагрузку при помощи набора грузов.

Д.3 Стенд, предназначенный для установки фрагмента двери с закрепленным замком, проведения испытаний на взлом, а также вспомогательных операций, требующих имитации закрепления замка на створке двери, должен обеспечивать:

- надежное закрепление фрагмента двери с замком;

- стойкость конструкции к ударам молотка массой 0,5 кг в любом направлении.

Д.4 Стенд, предназначенный для проведения испытаний замков на устойчивость к динамическим нагрузкам, должен обеспечивать:

- надежное закрепление замка на двери и запорной планки на коробке;

- имитацию абсолютно жесткой запорной планки при испытаниях механизмов замков;

- абзац исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст;

- возможность подвешивания шара в точке удара с погрешностью, не превышающей 30 мм;

- возможность нанесения ударов шара по двери с высоты падения не менее 1,1 м.

Д.5 Стенд, предназначенный для проведения испытаний замков на устойчивость к статическим нагрузкам, должен обеспечивать:

- надежное закрепление замка на упоре;

- плавное и равномерное (без рывков) перемещение рабочего штока.

Приложение Е

(обязательное)

МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ МЕХАНИЧЕСКИХ

КЛЮЧЕВЫХ ЗАМКОВ С СУВАЛЬДНЫМ БЛОКОМ СЕКРЕТА К КРИМИНАЛЬНОМУ

ОТМЫКАНИЮ МАНИПУЛЯЦИОННЫМИ МЕТОДАМИ НА ОСНОВАНИИ

КОНСТРУКЦИОННЫХ ПАРАМЕТРОВ

(Приложение Е введено Изменением N 1, утв. Приказом

Росстандарта от 06.11.2015 N 1720-ст)

Е.1.1 Общие положения

Замки классов U1 - U4, прошедшие предварительную оценку числа фактических кодов по 5.2, которые соответствуют критериям, установленным в Е.1.2 и Е.1.3, оценивают как устойчивые к криминальному отмыканию манипуляционными методами, в связи с чем испытание на оценку устойчивости к криминальному отмыканию допускается не проводить.

Е.1.2 Зазор между стойкой и кодовым каналом сувальды

Зазор C между шириной кодового канала и шириной той части стойки, которая при разблокировке засова входит в кодовый канал сувальды, не должен превышать 90% максимально возможного перемещения кодового канала H при изменении кода замка на один типоразмер. Зазор вычисляют по формуле

(H/100)·90 или C

H·90%, (Е.1)

где C - зазор между кодовым каналом и стойкой;

H - перемещения кодового канала при изменении кода замка на один типоразмер (см. рисунок Е.1).

Рисунок Е.1 - Схематическое представление перемещения

кодового канала при изменении кода замка на один типоразмер

Примечание - Метод, приведенный в настоящем приложении, дает оценку устойчивости, достаточную для того, чтобы определить и классифицировать конструкционные критерии, которые оказывают влияние на устойчивость к криминальному отмыканию.

Зазор C с учетом радиусов кромок кодового канала и стойки вычисляют по формуле

C = [S₂ + (R1/2 + R2/2)] - [S₁ - (R3/2 + R4/2)], (Е.2)

где S₁ - минимальная ширина стойки, соответствующая размерам, указанным на чертежах изготовителя;

S₂ - максимальная ширина кодового канала, соответствующая размерам, указанным на чертежах изготовителя;

R1, R2, R3 и R4 - максимальные значения радиусов скруглений кромок кодового канала и стойки, соответствующие размерам, указанным на чертежах изготовителя (см. рисунок Е.2).

Примечание - Размеры, указанные на чертежах изготовителя, должны быть сверены с размерами на испытуемых образцах.

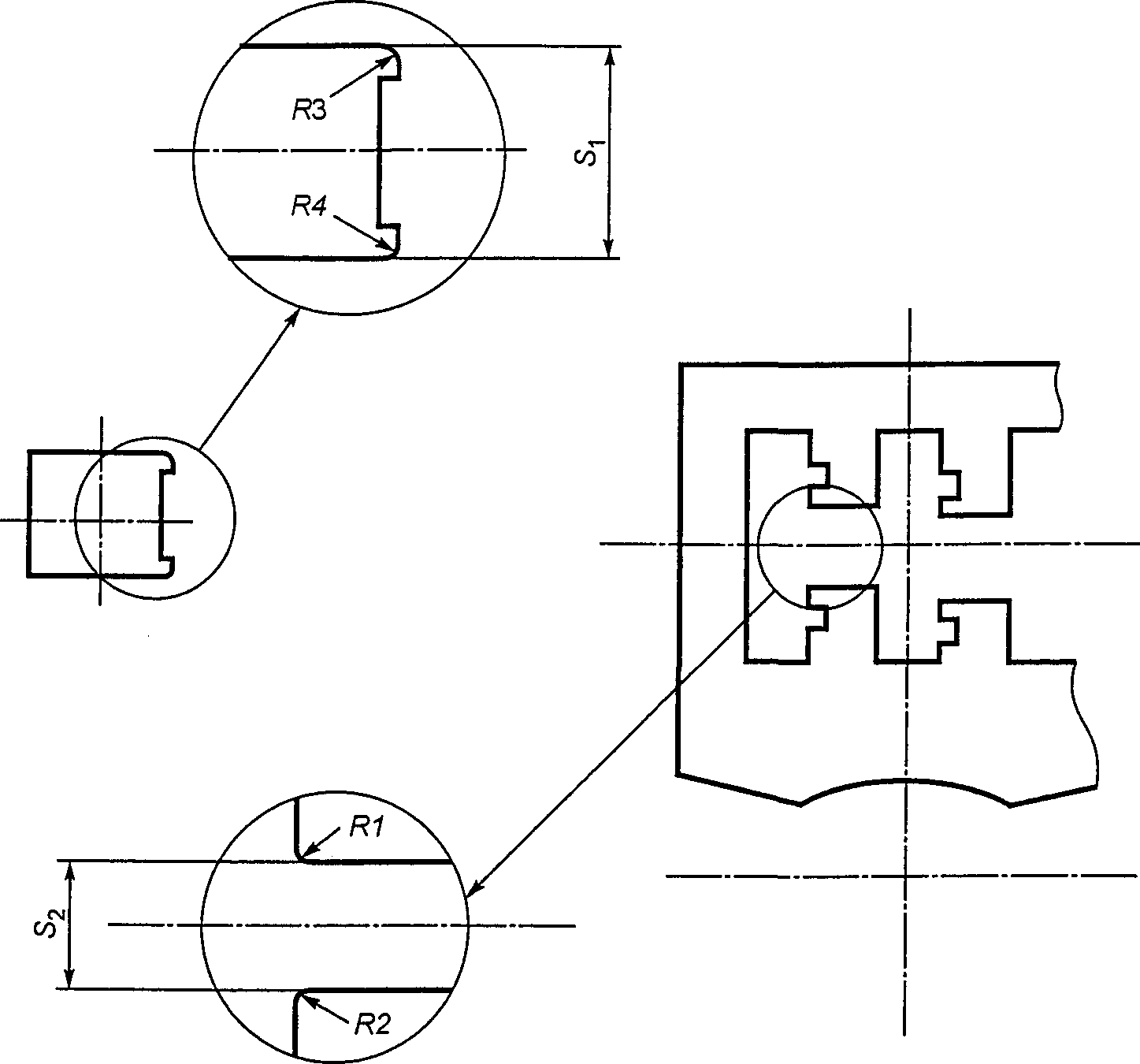

Рисунок Е.2 - Увеличенное представление радиусов скруглений

на входе кодового канала и передней стороне стойки

Е.1.3 Соответствие конструкционным критериям в зависимости от класса замка приведено в таблице Е.1.

Таблица Е.1

Классификация замков по конструкционным критериям

Конструкционный критерий	Класс устойчивости замка
Конструкционный критерий	U1	U2	U3	U4
1 Наличие ложных пазов на сувальдах и соответствующих им выступов на стойке <*>	-	+	+	+
2 Число сувальд в блоке секрета замка <**>	4	6	8	10
3 Наличие дополнительной защиты (системы) от криминального отмыкания <***>	-	-	+	+
4 Наличие дополнительной защиты (системы) от отмыкания методом самоустановки кода <***>	-	-	-	+
5 Наличие возможности получения информации о коде замка по контуру рабочих закраин сувальд	-
6 Наличие возможности получения информации о коде замка по перемещению сувальд (их подъему)	-
<> Сувальд с ложными пазами - не менее 50% общего числа сувальд. <> Не распространяется на замки, соответствующие критериям 3, 4 или имеющие оригинальную конструкцию блока секрета замка. <**> Критерии 3, 4 могут быть выполнены одной деталью или одним узлом.

БИБЛИОГРАФИЯ

[1] ПУЭ-2002 Правила устройства электроустановок (утверждены Приказом Минэнерго России от 08.07.2002 N 204)

(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

ИС NORMPROD: примечание.

Правила техники безопасности при эксплуатации электроустановок потребителей" утратили силу в связи с введением в действие с 1 июля 2001 года Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016-2001 РД 153-34.0-03.150-00, утв. Приказом Минэнерго РФ от 27.12.2000 N 163.

[2] Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей ПТЭ и ПТБ (4-е изд., М., Энергоатомиздат, 1989).

УДК 681.336.21.001.4:006.354	ОКС 13.310	У07	ОК 034-2014 (ОКПД 2) 25.72.12
(в ред. Изменения N 2, утв. Приказом Росстандарта от 17.04.2024 N 488-ст)
Ключевые слова: замок, защитные конструкции, функции, взлом, устойчивость, манипуляция, классификация, ключ, криминальное отмыкание, требования, код, методы испытаний, инструмент, условные единицы
(в ред. Изменения N 1, утв. Приказом Росстандарта от 06.11.2015 N 1720-ст)

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/1/gost_11219.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
