Утвержден и введен в действие

Постановлением Государственного

строительного комитета СССР

от 31 декабря 1987 г. N 325

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВЕРИ ДЕРЕВЯННЫЕ ВНУТРЕННИЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ТИПЫ И КОНСТРУКЦИЯ

Wooden inner doors for dwellings and public buildings.

Types and structure

ГОСТ 6629-88

Группа Ж32

ОКП 53 6111, 53 6121

Дата введения

1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Разработчики: Ю.А. Арго, канд. техн. наук (руководитель темы); И.В. Строков; Г.Г. Коваленко; З.А. Буркова; И.И. Киселева; Н.П. Сафонов, канд. техн. наук; В.Т. Соколова; Т.С. Сластенко, канд. техн. наук; И.Ф. Савченко; О.Л. Быковский; Н.Д. Попков; Н.И. Жуков; Л.В. Воронкова; Г.В. Левушкин; В.С. Ручкин; Н.Б. Жуковская; Н.В. Шведов.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 31.12.87 N 325.

3. Взамен ГОСТ 6629-74.

4. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка? Номер пункта, подпункта,

? Приложения

??????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

Взамен ГОСТ 111-90 Постановлением Госстроя России от

07.05.2002 N 22 с 1 января 2003 года введен в действие

ГОСТ 111-2001.

ГОСТ 111-90 ?2.2

ГОСТ 475-78 ?2.1, 2.5

ГОСТ 3916.1-96 ?2.2

ГОСТ 3916.2-96 ?2.2

ГОСТ 4598-86 ?2.2, 2.8

ГОСТ 5087-80 ?Приложение 4

ГОСТ 5088-94 ?2.2, Приложение 4

ГОСТ 5089-97 ?Приложение 4

ГОСТ 5090-86 ?"

ГОСТ 5533-86 ?2.2

ГОСТ 7481-78 ?2.2

ГОСТ 9590-76 ?2.8

ГОСТ 10174-90 ?2.2, 2.11

ГОСТ 19111-77 ?Приложение 6

5. Переиздание. Март 1999 г.

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на следующие типы:

Г - с глухими полотнами;

О - с остекленными полотнами;

К - с остекленными качающимися полотнами;

У - со сплошным заполнением полотен, усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в Приложении 1.

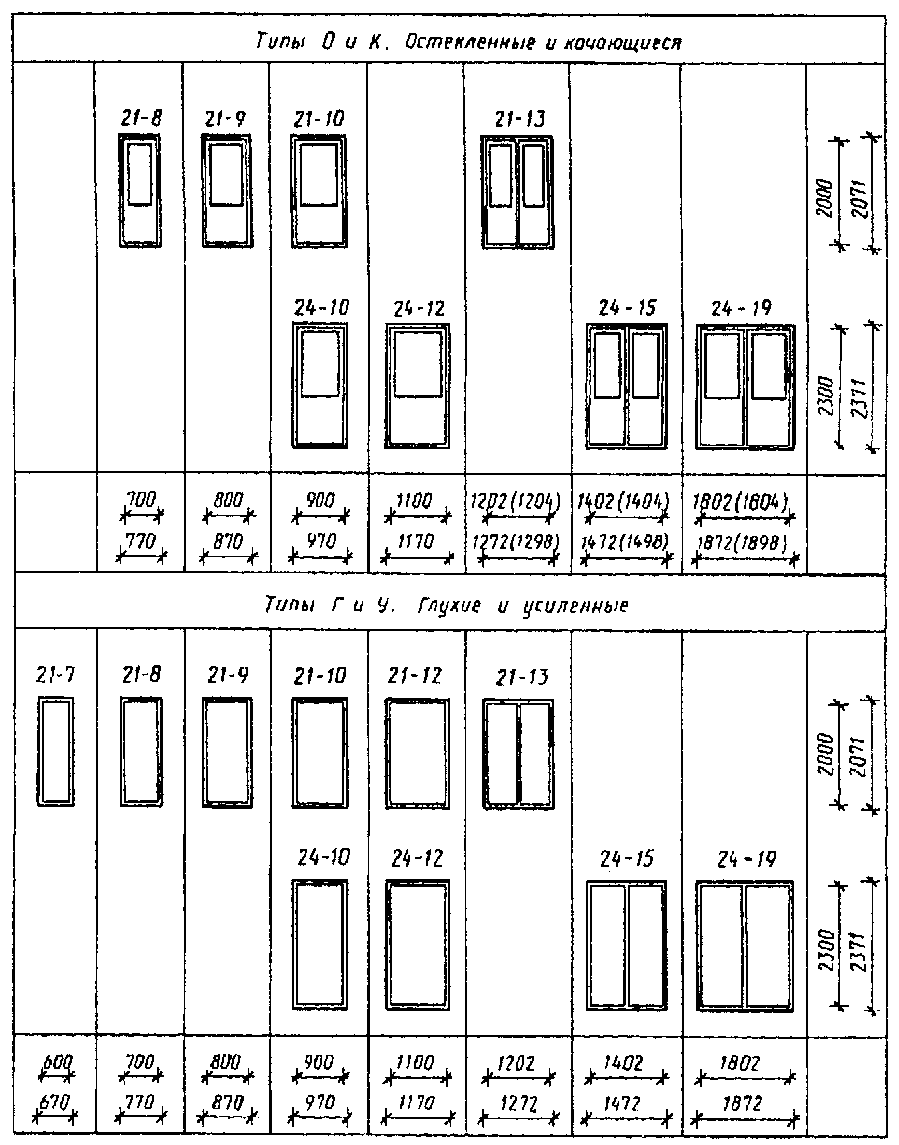

Габаритные размеры дверей

Черт. 1

Примечания. 1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей обозначают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.

По требованию потребителя допускается изготовление дверей типов О и К размерами 24 - 12, 24 - 15, 24 - 19, а также дверей типа Г размерами 24 - 15, 24 - 19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей:

X X X - X X X

? ? ? ? ? ?

? ? ? ? ? ?????? Обозначение настоящего стандарта

? ? ? ? ? Буквы, обозначающие:

? ? ? ? ????????? Л - дверь левая; Н - дверь с наплавом;

? ? ? ? П - дверь с порогом

? ? ? ???????????? Размер проема по ширине, дм

? ? ???????????????? Размер проема по высоте, дм

? ??????????????????? Тип двери: Г, О, К или У

?????????????????????? Вид изделия: Д - дверь, П - полотно

бескоробочной двери

Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом:

ДО 21-10П ГОСТ 6629-88

То же, глухой двупольной для проема высотой 24 и шириной 15 дм, левой, с порогом:

ДГ 24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК 24-19 ГОСТ 6629-88

То же, усиленной, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правой:

ДУ 21-9 ГОСТ 6629-88

То же, полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ 20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

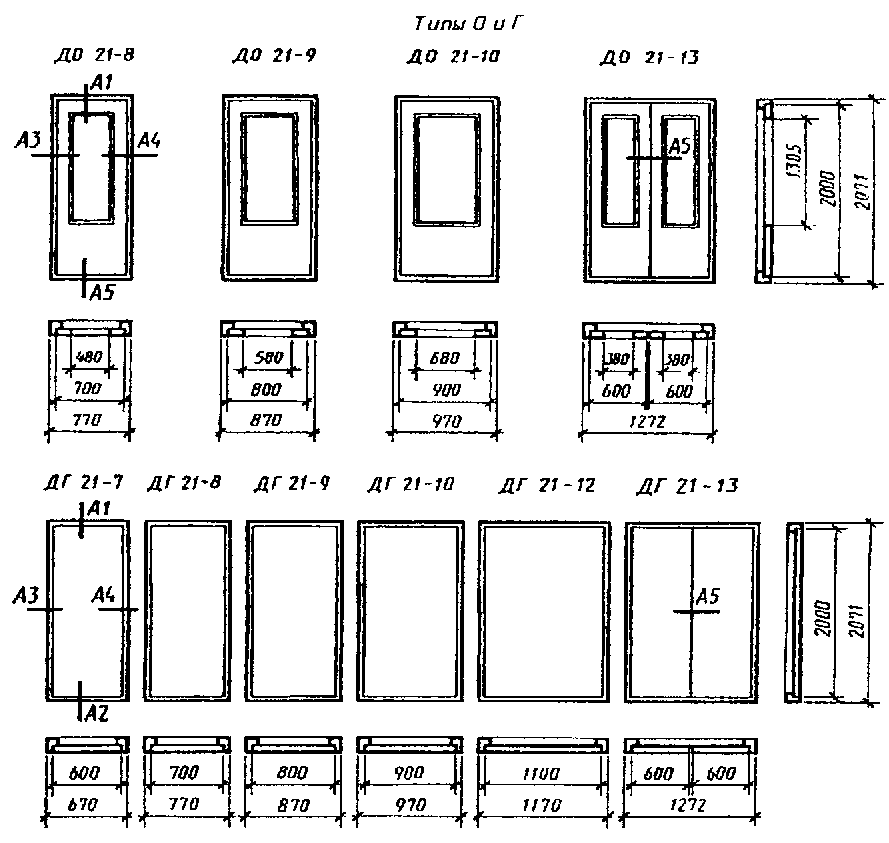

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений - на черт. 3.

Конструкция, форма и типоразмеры дверей

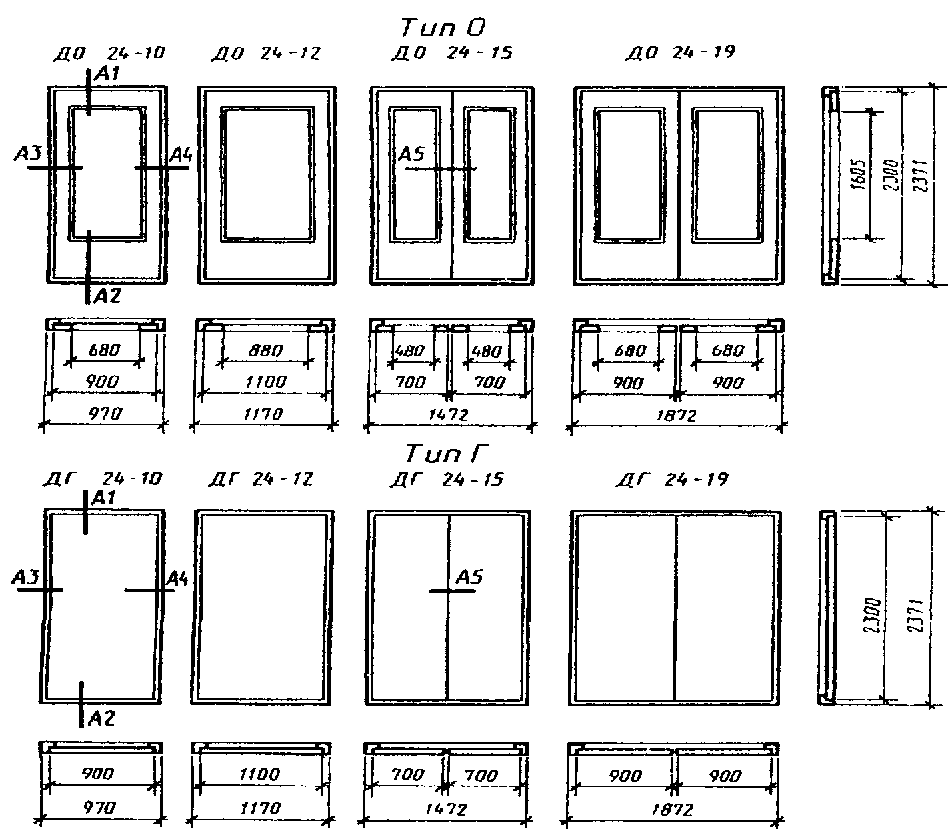

Черт. 2, лист 1

Примечание. Сечения деталей см. черт. 3.

Черт. 2, лист 2

Примечание. Сечения деталей см. черт. 3.

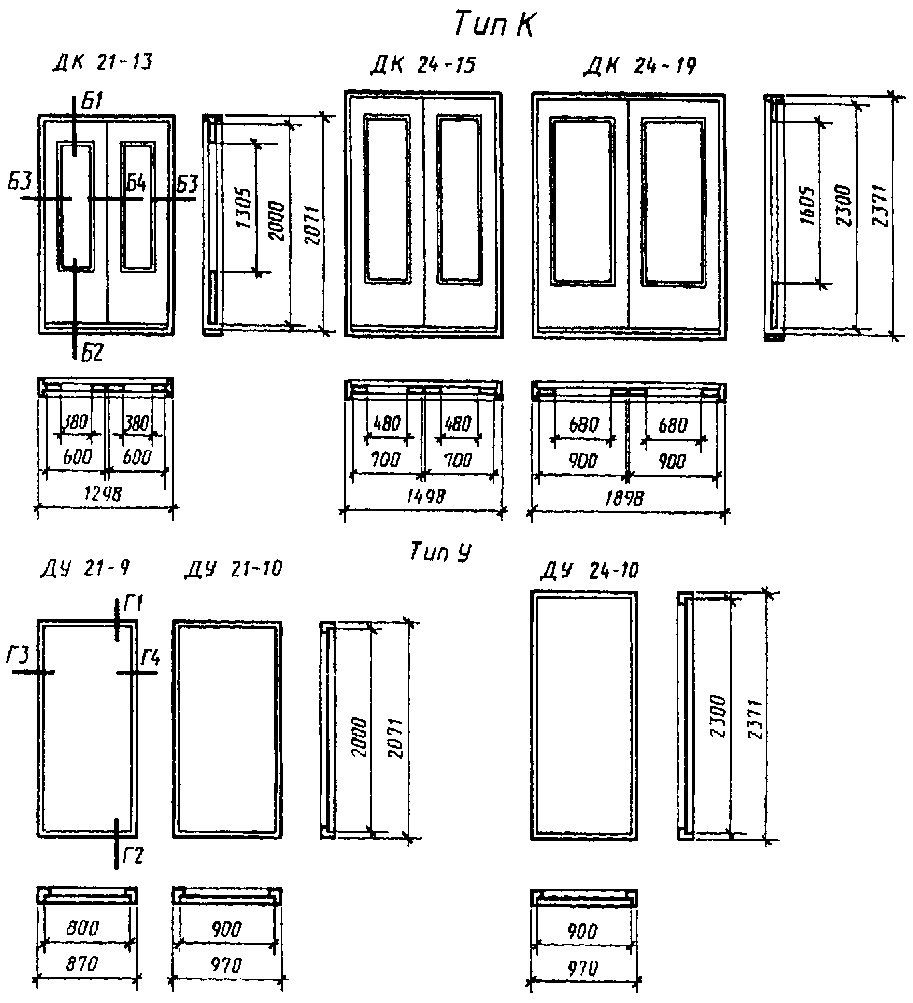

Черт. 2, лист 3

Примечания. 1. Сечения деталей см. черт. 3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

Типы О и Г

ИС NORMPROD: примечание.

Взамен ГОСТ 111-90 Постановлением Госстроя России от 07.05.2002 N 22 с 1 января 2003 года введен в действие ГОСТ 111-2001.

1 - монтажная доска; 2 - узорчатое стекло по

ГОСТ 5533 или армированное стекло по ГОСТ 7481,

или оконное стекло по ГОСТ 111 толщиной 4 - 5 мм

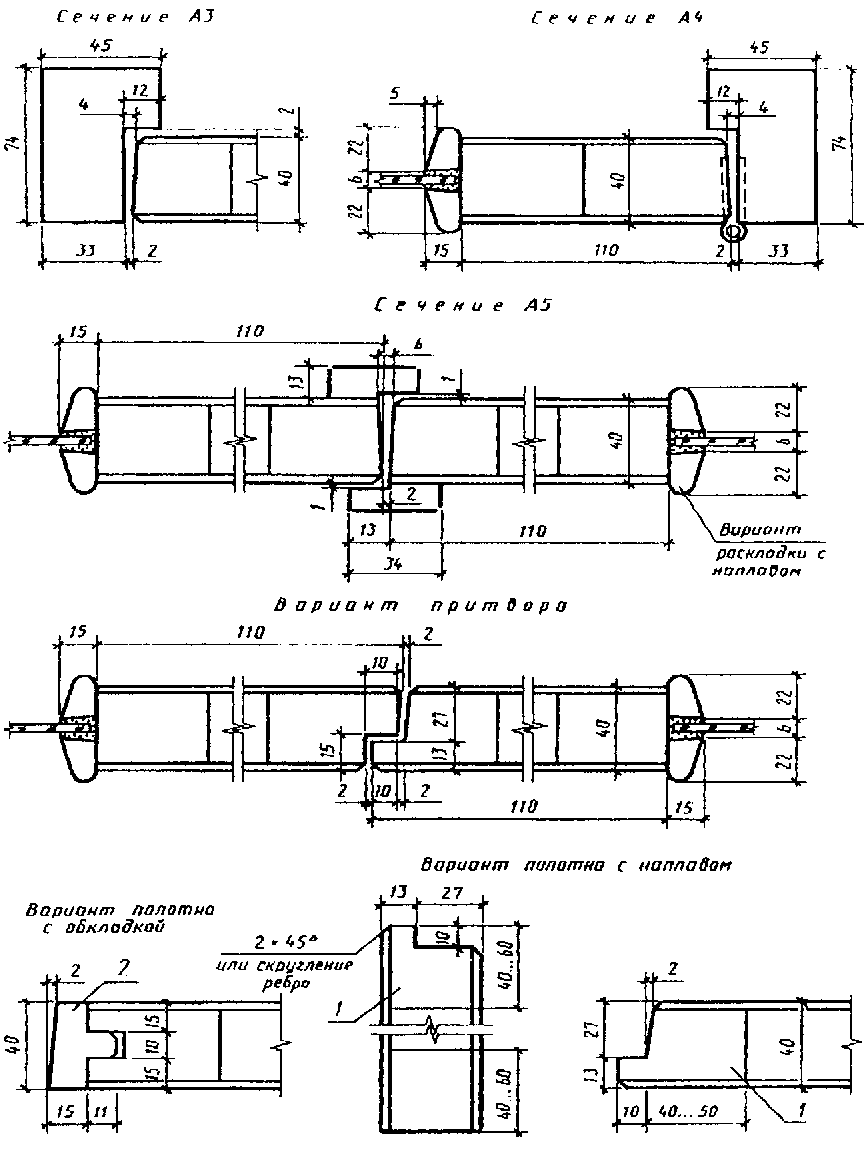

Черт. 3, лист 1

Примечания 1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 - бруски каркаса щита; 2 - обкладка

Черт. 3, лист 2

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1 и 2.

ИС NORMPROD: примечание.

Взамен ГОСТ 111-90 Постановлением Госстроя России от 07.05.2002 N 22 с 1 января 2003 года введен в действие ГОСТ 111-2001.

1 - петля ПН9-130 по ГОСТ 5088; 2 - оконное стекло

по ГОСТ 111 толщиной 4 - 5 мм

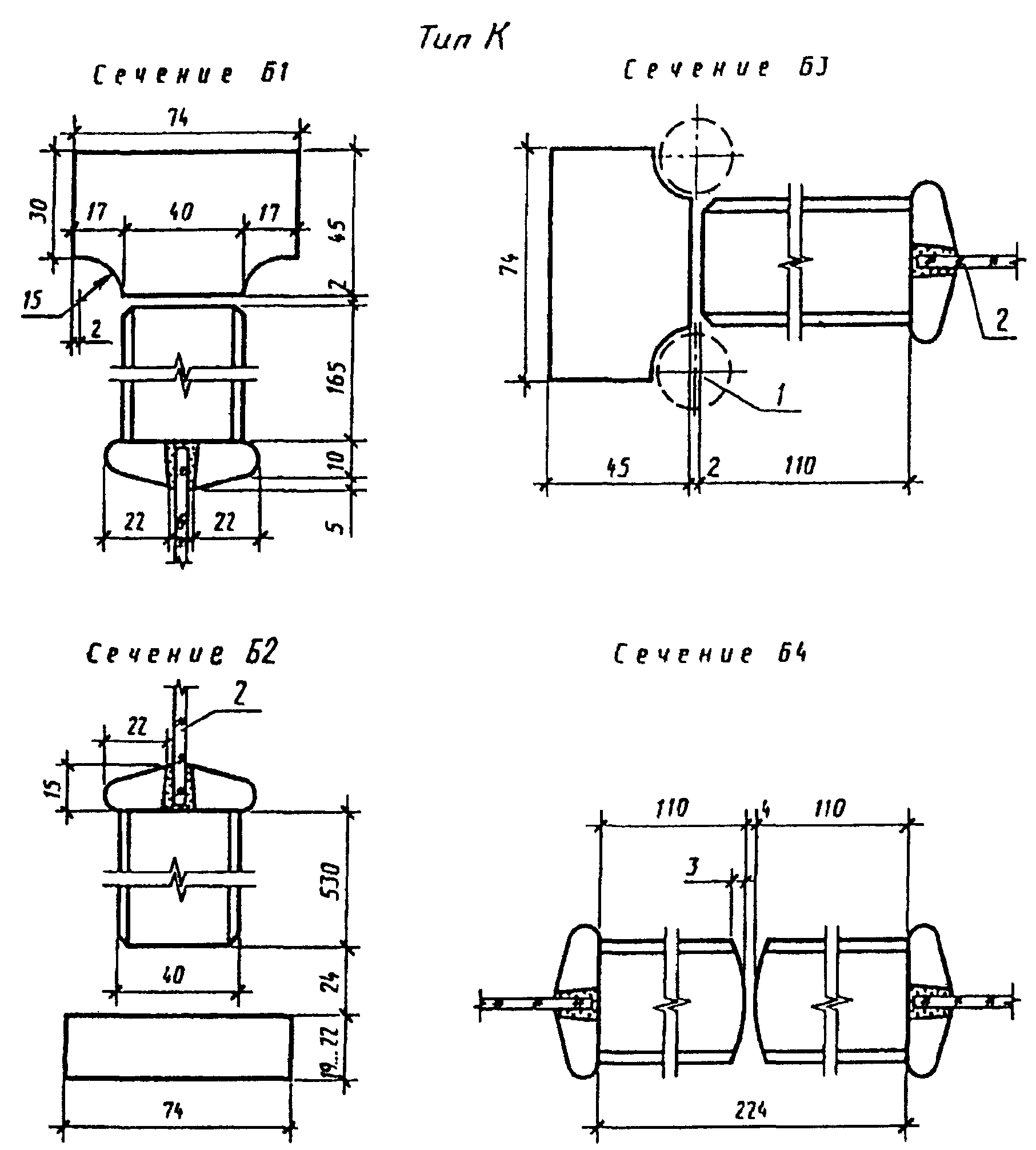

Черт. 3, лист 3

1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка

ДВП марки СТ или Т, группа А, толщиной 3,2 - 5 мм по

ГОСТ 4598 или клееная фанера ФК толщиной 4 - 6 мм не

ниже сорта В/ВВ по ГОСТ 3916.1 и ГОСТ 3916.2

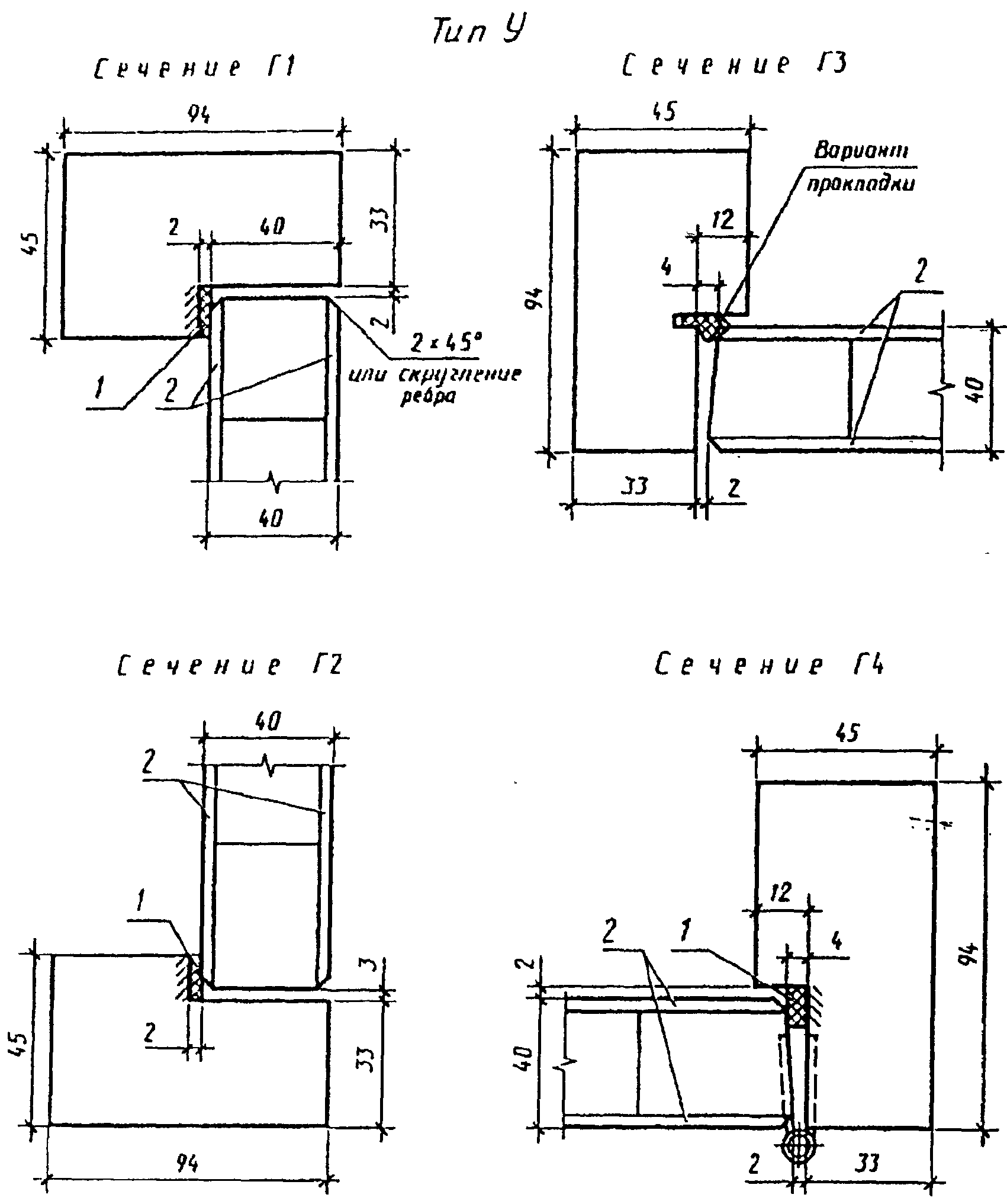

Черт. 3, лист 4

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или древесностружечными плитами, а также с применением калиброванных по ширине полос древесностружечных плит, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в Приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 - 6 мм, ширина 3 - 4 мм.

Допускается применение брусков шириной 45 - 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепках.

2.5. Облицовку дверей производят материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажнослоистого пластика толщиной 1,3 - 2,5 мм по ГОСТ 9590, сверхтвердых древесноволокнистых плит толщиной 3,2 - 4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в Приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в Приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в Приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в Приложении 6.

Схемы определения левых и правых дверей приведены в Приложении 7.

Спецификация стекол для дверей приведена в Приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

- число дверей по маркам и обозначение настоящего стандарта;

- вид и цвет отделки;

- вид и толщина стекла;

- спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Приложение 1

Справочное

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Черт. 4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом Приложения 5.

Приложение 2

Рекомендуемое

ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

1. Щит со сплошным заполнением деревянными брусками

(рейками) или полосами ДСП

2. Щит с мелкопустотным заполнением деревянными

брусками (рейками) или полосами ДСП

1 - шип, скоба или скрепка; 2 - бруски для установки

замка и ручек; h - ширина просвета, не более 40 мм;

l - длина просвета, не более 400 мм; b - сдвиг реек

относительно друг друга, не менее 50 мм

3. Щит с мелкопустотным заполнением из шпона

4. Щит с мелкопустотным заполнением из фанеры

или твердой древесноволокнистой плиты

Черт. 5, лист 1

5. Щит с мелкопустотным заполнением

из мягкой древесноволокнистой плиты

6. Щит с мелкопустотным заполнением из твердой

древесноволокнистой плиты (вариант)

7. Щит с мелкопустотным заполнением из бумажных сот

8. Щит с мелкопустотным заполнением деревянными

брусками (рейками)

Черт. 5, лист 2

Примечания. 1. Пример 1 - для двери типа У, 2 - 7 - для дверей типа Г.

2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.

3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.

4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 - 7.

Приложение 3

Рекомендуемое

ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ

1 - деревянные планки

Черт. 6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

Приложение 4

Рекомендуемое

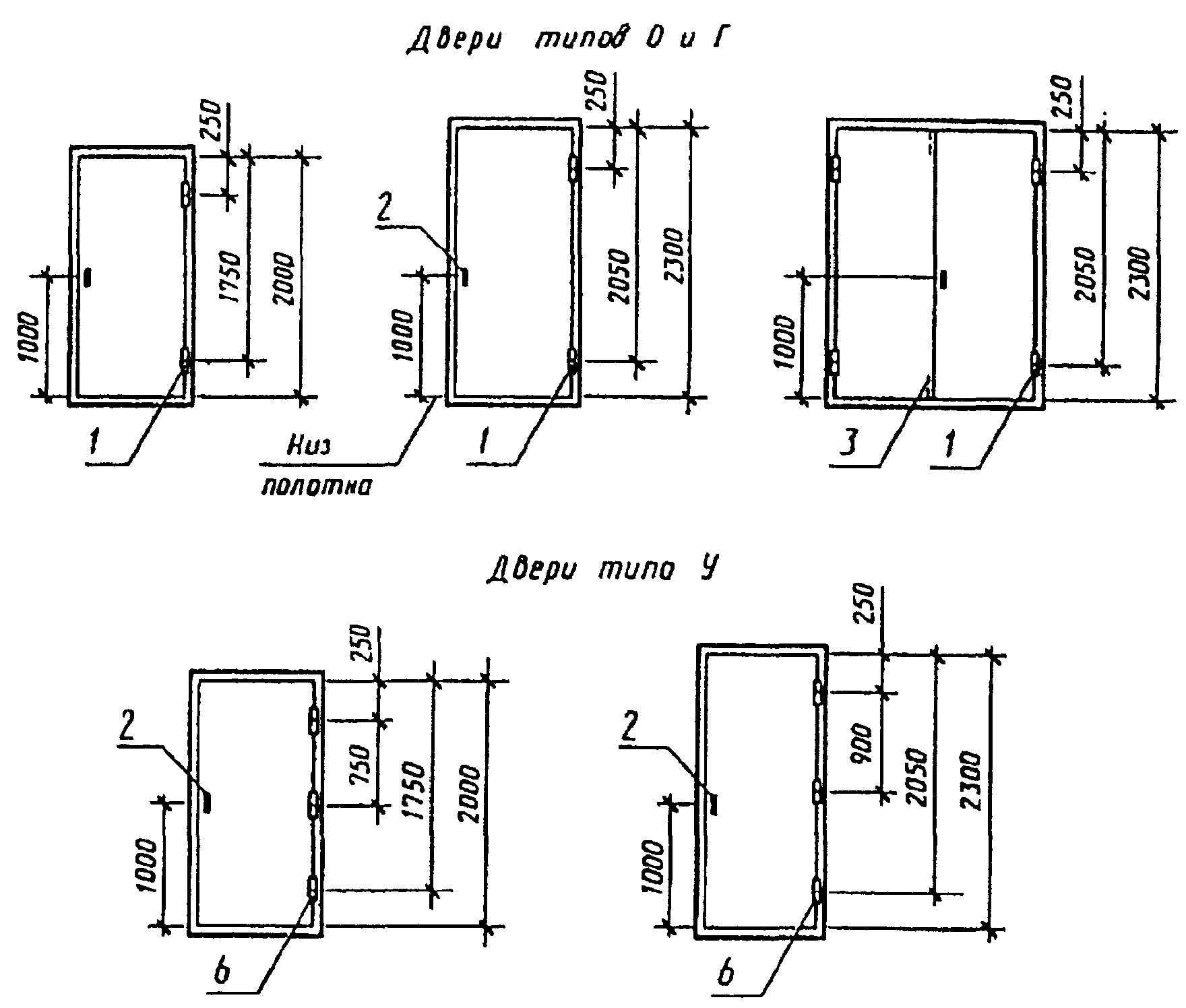

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4;

2 - ручки РС100, РС140, РК1, РК2, замки и защелки;

3 - задвижки ЗТ; 4 - петли ПВ1-100, ПВ2-125 или

винтовые и накладные петли, изготовляемые по специальным

техническим условиям; 5 - замки ЗВ7А, ЗВ4; 6 - петли

ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150

Черт. 7

Примечания. 1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089 и ГОСТ 5090.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливаются петли ПН9-130 по ГОСТ 5088.

Приложение 5

Справочное

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер;

4 - врезная петля; 5 - винтовая карта петли с гайкой;

6 - уплотняющая прокладка

Черт. 8, лист 1

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер;

4 - накладная петля; 5 - уплотняющая прокладка;

6 - деревянный порог

Черт. 8, лист 2

Приложение 6

Справочное

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

Черт. 9

Примечание. Вертикальные элементы коробки соединяются с горизонтальными с помощью шипов и стальных нагелей или шурупов.

Приложение 7

Справочное

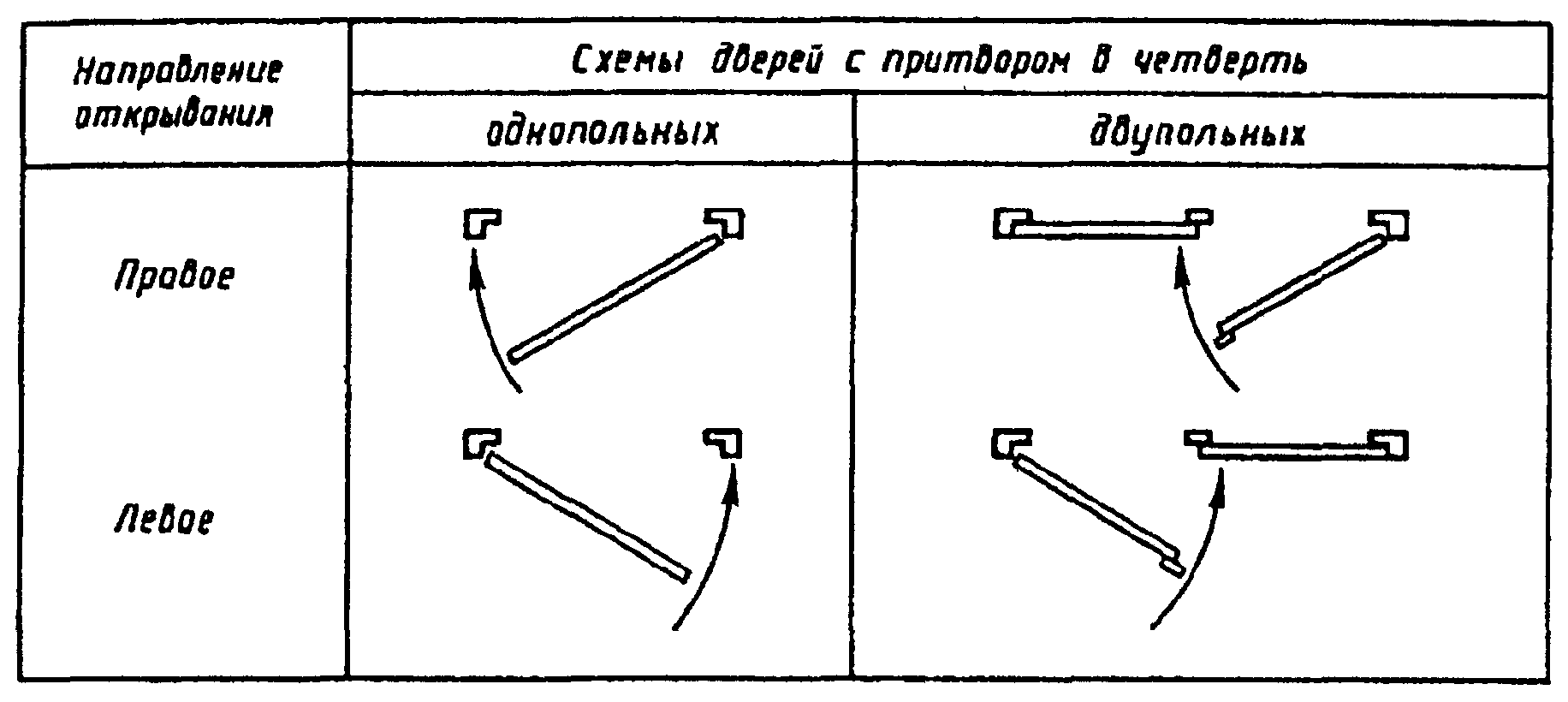

СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

Черт. 10

Приложение 8

Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

?????????????????????????????????????????????????????????????????????

Марка двери ? Размер, мм ?Количество

?????????????????????????????????????

? Высота ? Ширина ?

?????????????????????????????????????????????????????????????????????

ДО 21-8 ? 1300 ? 475 ? 1

ДО 21-9 ? 1300 ? 575 ? 1

ДО 21-10 ? 1300 ? 675 ? 1

ДО 21-13, ДК 21-13 ? 1300 ? 375 ? 2

ДО 24-10 ? 1600 ? 675 ? 1

ДО 24-12 ? 1600 ? 875 ? 1

ДО 24-15, ДК 24-15 ? 1600 ? 475 ? 2

ДО 24-19, ДК 24-19 ? 1600 ? 675 ? 2
