"ГОСТ Р 52855-2007 (ДИН 34801:1999-12). Национальный стандарт Российской Федерации. Болты со звездообразной головкой и большим фланцем. Технические условия"
(утв. Приказом Ростехрегулирования от 27.12.2007 N 497-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 497-ст

4 Настоящий стандарт является модифицированным по отношению к германскому национальному стандарту ДИН 34801:1999-12 "Болты и винты с наружной звездообразной головкой и большим фланцем" (DIN 34801:1999-12 "Bolts and screws with external hexalobular driving feature with large flange"), при этом в него не включены ссылки на использование нержавеющих сталей, указывать которые в данном стандарте преждевременно из-за отсутствия идентичных национальных стандартов на нержавеющие стали для холодной высадки и химическую обработку поверхности изделий из этих сталей.

Наименование настоящего стандарта изменено относительно наименования указанного национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в приложении Б

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает размеры, механические характеристики болтов со звездообразной головкой и большим фланцем (далее - болты), номинальным диаметром резьбы от 4 до 20 мм, крупным и мелким шагом, из стали с классами прочности 8.8 и 10.9 для болтов классов точности A и B.

Проверка калибрами звездообразной головки установлена в приложении А.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующим определением:

звездообразная головка: Головка, имеющая выпукло-вогнутую боковую поверхность, выполненную по радиусам.

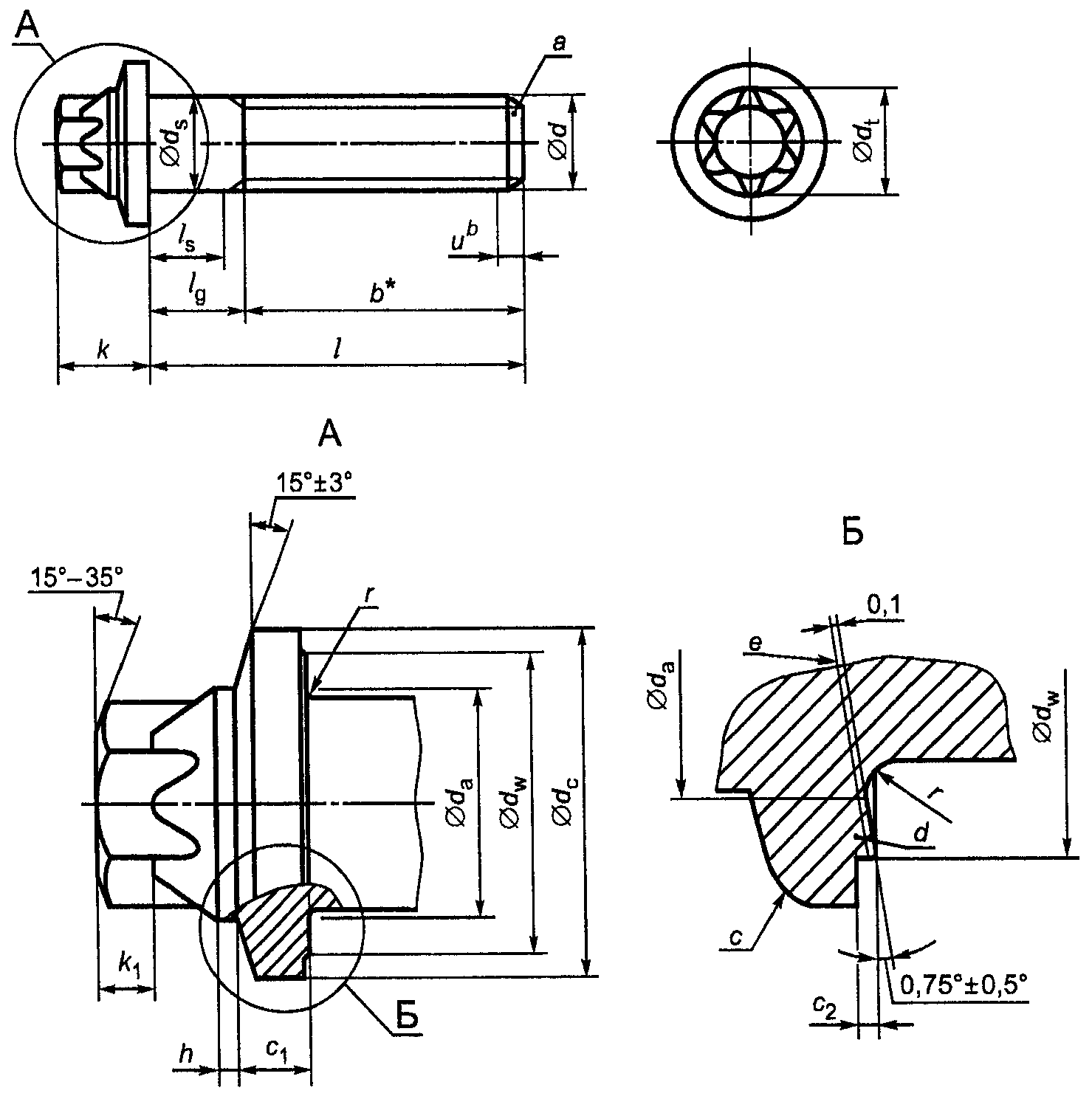

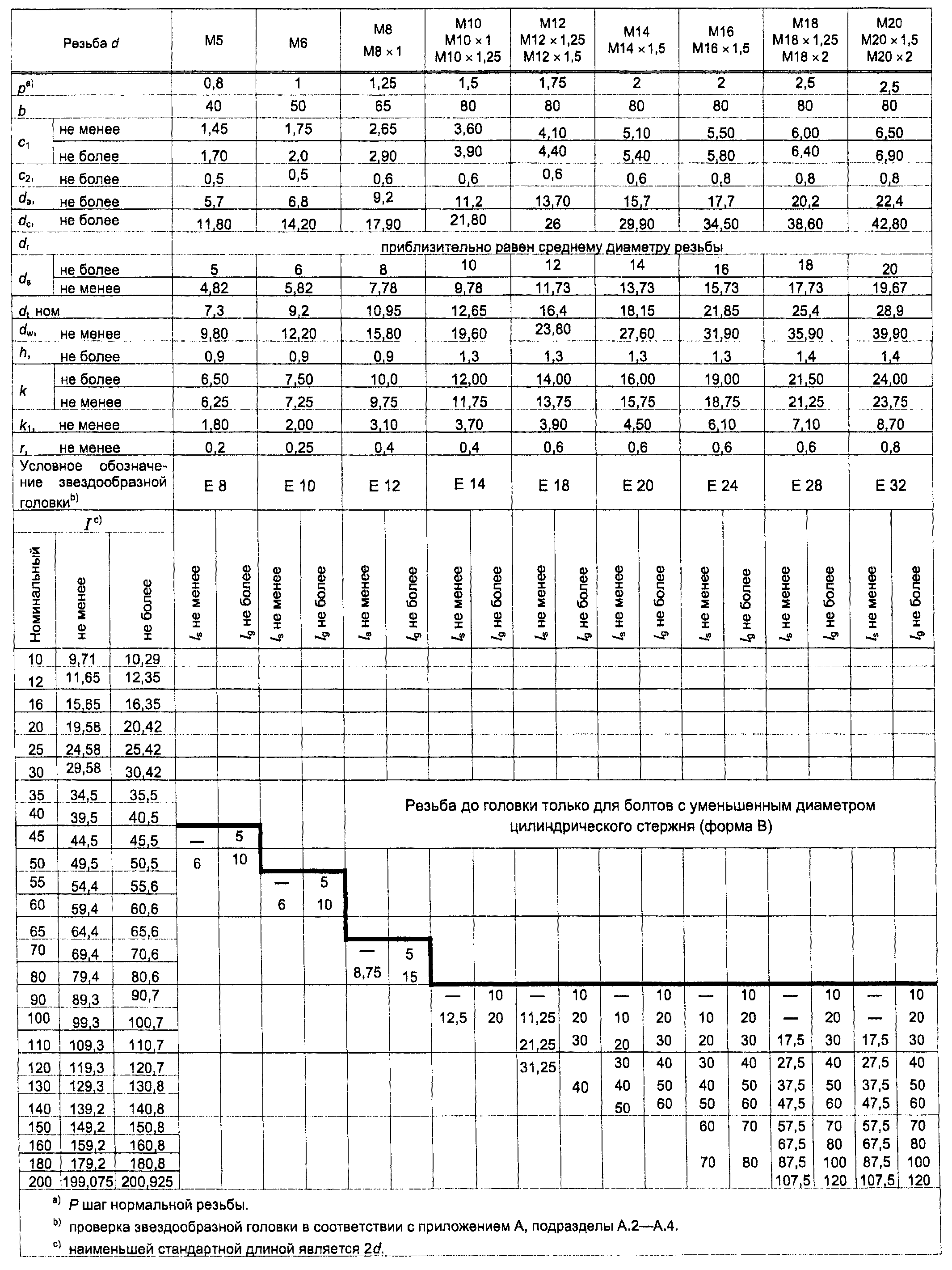

Размеры указаны на рисунках 1 и 2, а также в таблице 1.

--------------------------------

<*> Размер для справок.

Болты длиной >= 10d должны иметь полный цилиндрический подголовок.

--------------------------------

<*> Размер для справок.

Пример условного обозначения болта со звездообразной головкой с большим фланцем, полным цилиндрическим стержнем (форма C), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

Болт со звездообразной головкой C М10 x 110 - 8.8 ГОСТ Р 52855-2007

То же, с уменьшенным цилиндрическим стержнем (форма B), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

Болт со звездообразной головкой B М10 x 110 - 8.8 ГОСТ Р 52855-2007

Обозначение формы и исполнения болта с дополнительными требованиями при заказе по ГОСТ 1759.0.

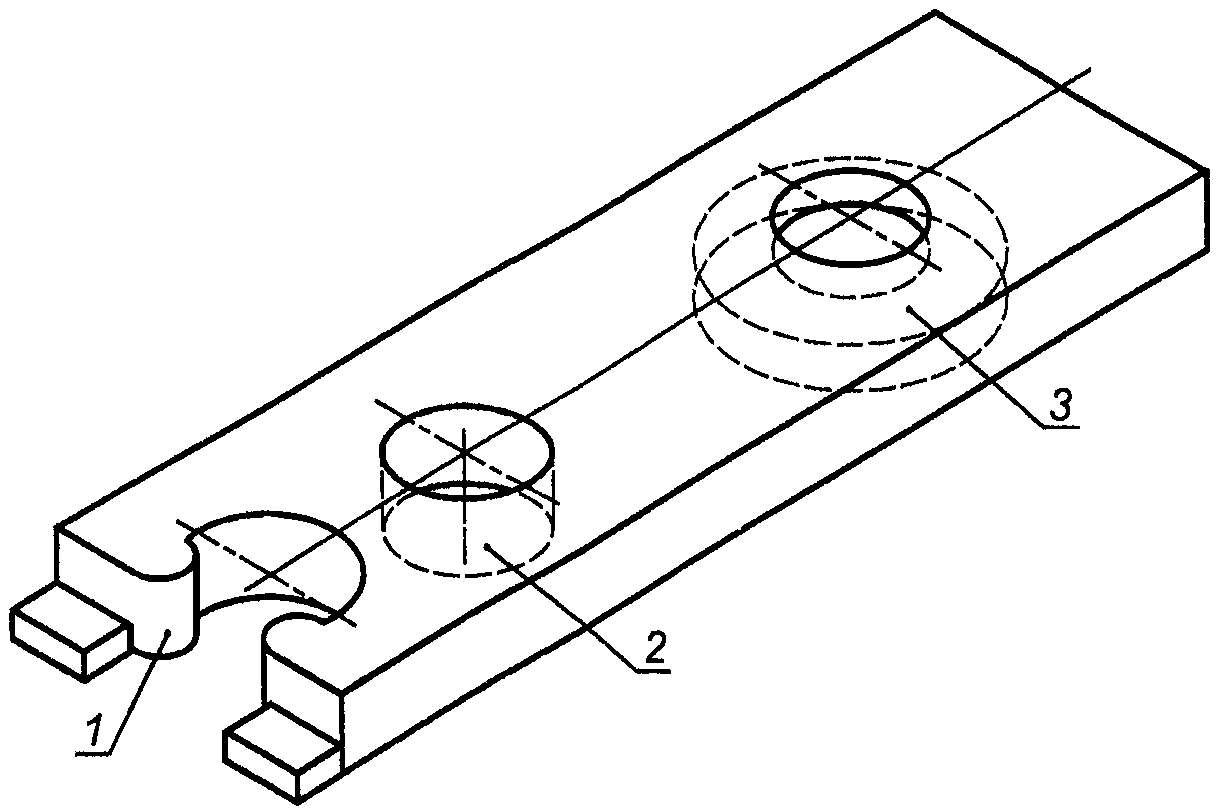

Проверку звездообразной головки выполняют проходными и непроходными калибрами в соответствии с рисунком А.1a) с размерами по рисунку А.2 и таблице А.1.

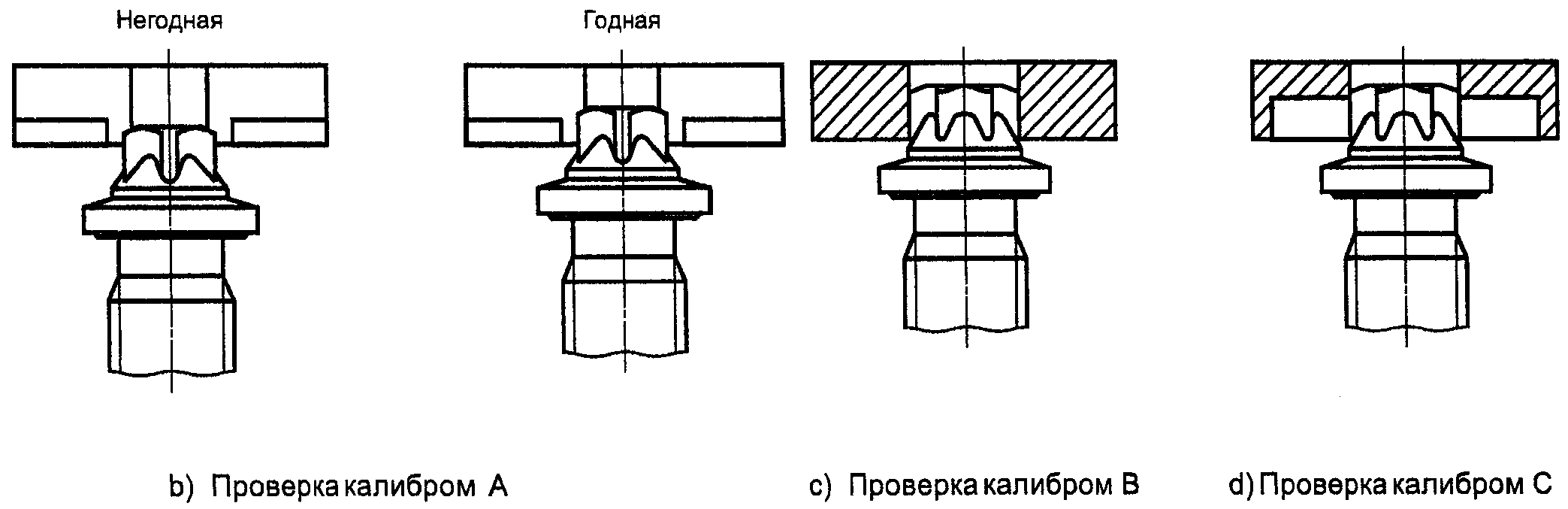

Звездообразную головку, как указано на рисунке А.1b), вводят в калибр A.

Верхний край головки болтов должен быть на одном уровне с верхней поверхностью ступенчатого калибра или выступать над ним.

А.3 Проверка наружного диаметра d_t звездообразной головки

Звездообразная головка должна входить на всю высоту зацепления ключом в калибр B, см. рисунок А.1c).

Звездообразную головку, как указано на рисунке А.1d), вводят в калибр C. Верхняя поверхность головки болтов не должна выступать над верхней поверхностью калибра.
