ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ
НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ
System of design documents for construction
GRAPHICAL SIGNS FOR DRAWINGS OF MOTOR-WAYS
ГОСТ Р 21.1207-97
Введен впервые
Дата введения
1 июля 1997 года
Разработан Государственным проектным институтом "Союздорпроект" и Государственным предприятием - Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС).
Внесен Минстроем России.
Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.
ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.
ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.
ГОСТ 21.302-96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям.
3.1. Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее - условные обозначения), установленных настоящим стандартом, с учетом требований
ГОСТ Р 21.1701, а также с применением условных обозначений, установленных
ГОСТ 21.204,
ГОСТ 21.302,
ГОСТ 2.306 и другими нормативными документами.
3.2. Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.
Типы линий, применяемые при выполнении условных обозначений, должны соответствовать
ГОСТ 2.303.
3.3. Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в
ГОСТ 21.101, а также в "Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500"
[1].
3.4. Условные обозначения, не регламентированные стандартами, приводят на листе общих данных или соответствующих чертежах.
4. Условные обозначения на планах дорог
4.1. Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.
Таблица 1
Наименование | Обозначение |
1. Автомобильная дорога: | |
а) с обозначением дороги или маршрута по перечню автомобильных дорог | |
б) с обозначением дорожного покрытия | |
Примечание - Цифрами указывают ширину дороги, буквами - материал покрытия | |
в) с обозначением технической категории дороги | |
2. Швы покрытия: | |
а) шов расширения | |
б) шов сжатия | |
в) шов ложный | |
г) шов смещения | |
д) шов у бордюра | |
3. Граница участков строительства | |
Примечание - Римскими цифрами указывают номера участков. Слева от ординаты (выносной линии) указывают пикетажное положение |

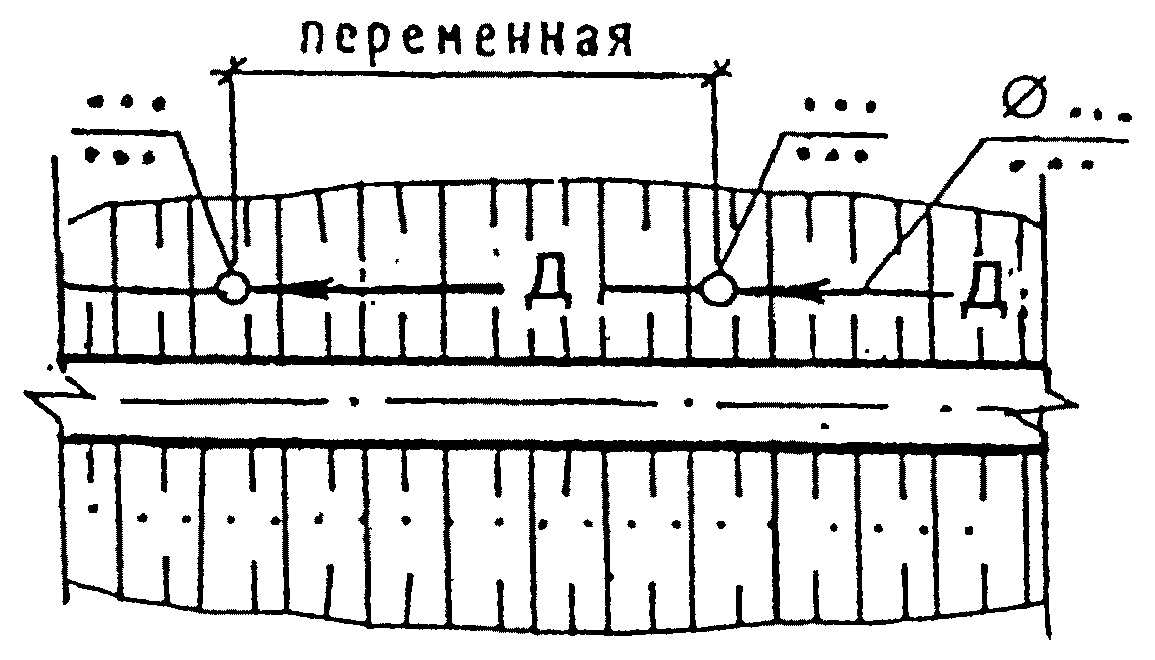

4. Подкюветная дренажная сеть со смотровыми колодцами | |

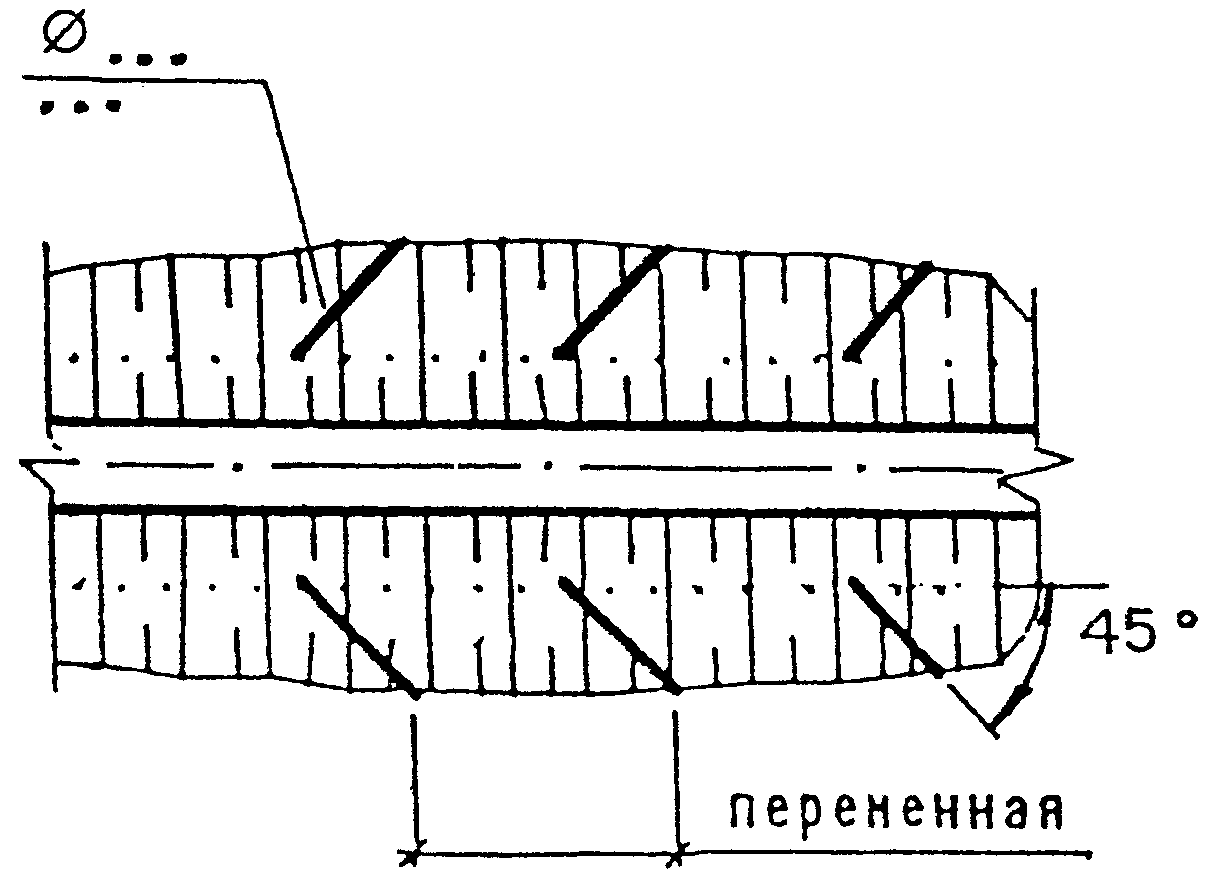

5. Откосные дрены | |
6. Водосброс с проезжей части | |
7. Дорожное ограждение | |
8. Направляющее устройство (сигнальные столбики, тумбы) | |
9. Галерея | |
10. Подземный переход | |
Примечание к пунктам 4 - 10 - На полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под полками - обозначение документа на их выполнение. |
4.2. Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.
5. Условные обозначения на продольных профилях дорог
Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.
Таблица 2
Наименование | Обозначение |
1. Пересечение автомобильных дорог | |
2. Съезд или примыкание к автомобильной дороге | |
3. Развязка автомобильных дорог в разных уровнях: | |
а - на пересечении |
б - на примыкании |
4. Пикет и расстояния между точками перелома фактической поверхности земли | |
5. Неправильный пикет | |
6. Элементы продольного профиля (при раздельном выполнении плана и профиля) | |
6.1. Прямолинейный участок | |
Примечание - Прямолинейные участки дороги показывают наклонной линией, над линией указывают величину уклона, под линией - длину участка с этим уклоном |
6.2. Вертикальная кривая | |
Примечания 1. Вертикальные кривые показывают горизонтальной линией, ограниченной с одной или двух сторон наклонными линиями, с указанием величин: уклона, радиуса, длины кривой и местоположения (стрелкой) точки с нулевым значением кривизны. 2. Величину уклона криволинейного участка не указывают, если смежный участок прямолинейный. |
Пример - Сопряжение вертикальной кривой с прямолинейным участком, где 5 и 16 - величины уклонов; 176 - длина прямолинейного участка; 78 и 90 - привязки к пикетам; R - 10000 - радиус кривой; К = 212 - длина кривой; 28 - привязка к пикету точки с нулевым значением кривизны | |
6.3. Кривые в плане | |
а) криволинейный участок дороги при наличии переходной кривой | |
б) то же, без переходных кривых | |
Примечание - Криволинейные участки дороги в плане показывают горизонтальными линиями, смещенными вверх - при повороте дороги влево или вниз - при повороте дороги вправо. На кривой указывают величины угла поворота и радиуса закругления | |
7. Элементы продольного профиля (при совмещенном выполнении плана и профиля) | |
7.1. Прямолинейный участок | |
Примечание - Над прямолинейными участками указывают величину уклона (со знаком "+" при подъеме дороги и знаком "-" - при спуске) и длину участка с этим уклоном |

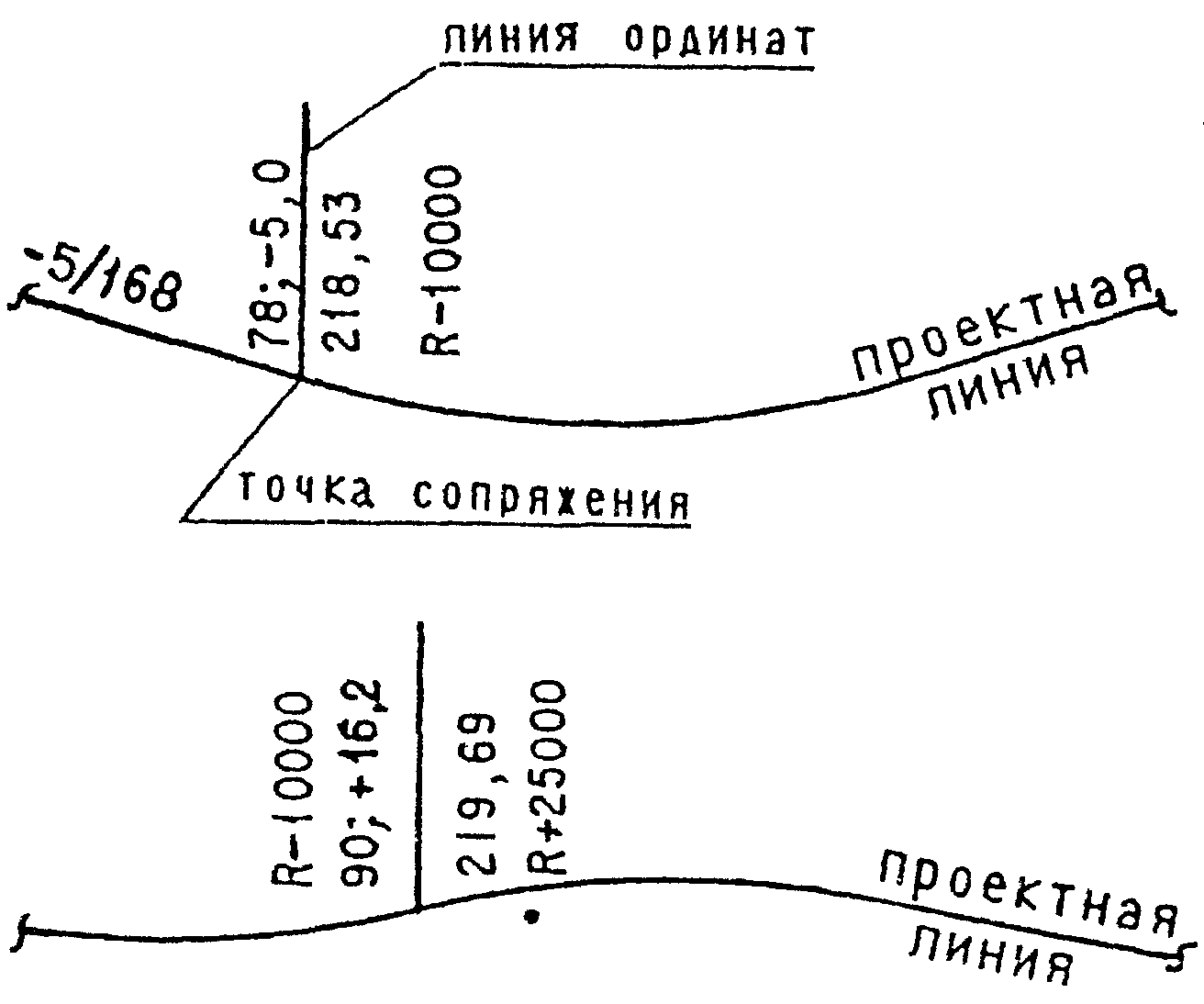

7.2. Точки сопряжения элементов | |
Примечание - В точках сопряжения различных участков дороги над проектной линией проводят линии ординат, слева от которых указывают расстояние до ближайшего пикета и уклон с соответствующим знаком, справа - проектную отметку. Величину радиуса указывают с внутренней стороны вертикальной кривой (со знаком "+" для выпуклой кривой и знаком "-" - для вогнутой) |
7.3. Точки с нулевым значением кривизны | |
Примечание - Стрелки показывают направление изменения кривизны. Слева от ординаты указывают расстояние до пикета, справа - проектную отметку |
7.4. Фактические и проектные данные | |
Примечание - Линии ординат проводят, как правило, через 20 м. Слева от линии ординат указывают фактические отметки, справа - проектные |
6. Условные обозначения технических средств
по организации и регулированию дорожного движения
6.1. Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с
таблицей 3 с учетом следующих требований:
- нумерацию дорожной разметки принимают по
ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки - "а";
- нумерацию дорожных знаков принимают по
ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное положение;
- размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров;

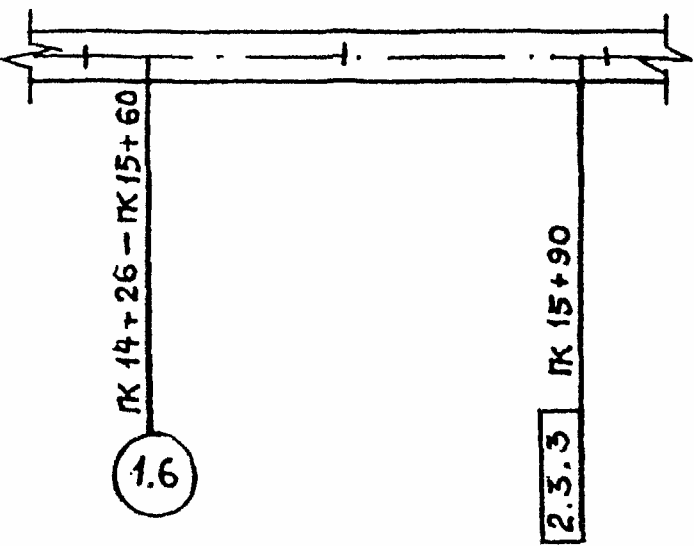

- при выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок - в кружке, номера дорожных знаков - в прямоугольнике, с указанием их пикетажного положения (рисунок 1).
Рисунок 1
Наименование | Обозначение |
1. Дорожная разметка | |
1.1. Разметка для разделения транспортных потоков | |
1.2. Разметка края проезжей части на автомагистралях | |
1.3. Разметка для разделения транспортных потоков при четырех полосах движения и более | |
1.4. Разметка для разделения транспортных потоков при двух или трех полосах движения | |
1.5. Разметка для ограничения маневрирования | |
1.6. Разметка приближения к месту ограничения маневрирования | |
1.7. Разметка границ полос движения в пределах перекрестка | |
1.8. Разметка границы между полосой разгона (торможения) и основной полосой движения | |
1.9. Разметка границ полос с реверсивным движением | |
1.10. Разметка мест, где стоянка транспортных средств запрещена | |
1.11. Разметка направляющих островков в местах: | |
а) разделения транспортных потоков одного направления | |
б) разделения транспортных потоков противоположных направлений | |
в) слияния транспортных потоков | |
1.12. Разметка разрешенных на перекрестке направлений движения по полосам | |
1.13. Обозначение номера дороги или маршрута | |
Примечание к 1.12 и 1.13 - В скобках указана величина "а" для скорости больше 60 км/ч |
1.14. Разметка приближения к месту, где уменьшается число полос движения в данном направлении | |
1.15. Разметка мест остановок транспортных средств общего пользования и стоянок такси | |
1.16. Разметка места остановки у знака "СТОП", перед светофором или железнодорожным переездом | |
1.17. Разметка знака "СТОП" | |
Примечание - Наносят шрифтом русского или латинского алфавита |
1.18. Разметка места остановки транспорта у знака "Уступите дорогу" | |
1.19. Разметка приближения к знаку "Уступите дорогу" | |
1.20. Разметка пешеходного перехода | |
1.21. Разметка пересечения велосипедной дорожки с проезжей частью | |
1.22. Разметка полосы движения транспортных средств общего пользования по установленным маршрутам | |
2. Дорожные знаки | |
2.1. Опора дорожного знака: | |
а) на одной стойке | |
б) на двух стойках | |
2.2. Знак предупреждающий | |
2.3. Знаки приоритета | |
2.4. Знак запрещающий или предписывающий | |
2.5. Знаки информационно-указательные | |
2.6. Знаки дополнительной информации (таблицы) | |
Примечание - Применяют совместно с другими знаками |
2.7. Стороны информационного знака: | |
а - лицевая |
б - оборотная |
3. Светосигнальные средства регулирования | |
3.1. Светофор для автомобильного транспорта | |
3.2. Светофор со стрелкой для автомобильного транспорта | |
3.3. Светофор для пешеходов | |
3.4. Светофор для велосипедистов | |
3.5. Светофор для трамвая | |
3.6. Светофор нерегулируемого перекрестка | |
3.7. Табло скорости | |
3.8. Группа светофоров | |
3.9. Светофор над проезжей частью на выносной опоре | |
7. Условные обозначения материалов дорожной одежды
Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.
Таблица 4
Наименование | Обозначение |
1. Асфальтобетон | |
2. Асфальтобетон двухслойный | |
3. Асфальтобетон трехслойный | |
4. Бетон | |
5. Грунт естественный | |
6. Грунт насыпной | |
7. Железобетон | |
8. Железобетон предварительно напряженный | |
9. Материал гидроизоляционный | |
10. Материал теплоизоляционный | |
11. Песок, укрепленный цементом | |
12. Смесь песчано-гравийная | |
13. Смесь песчано-гравийная, укрепленная цементом | |
14. Смесь песчано-щебеночная | |
15. Смесь песчано-щебеночная, укрепленная цементом | |
16. Цементобетон | |
17. Щебень фракционированный, уложенный по способу заклинки | |
18. То же, обработанный вяжущим материалом по способу пропитки | |
Примечание - Условные графические обозначения материалов, приведенные в таблице, при необходимости рекомендуется применять на других строительных чертежах. |
(информационное)
БИБЛИОГРАФИЯ
[1] Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением геодезии и картографии при Совете Министров СССР. - М., 1986.
