М.: ФГБУ "Институт стандартизации", 2025
Примечание к документу
Документ вводится в действие с 01.05.2026.
Название документа
"ГОСТ Р 72080-2025. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Изделия крепежные. Винты с цилиндрической головкой и увеличенным звездообразным углублением под ключ"
(утв. и введен в действие Приказом Росстандарта от 21.05.2025 N 442-ст)

"ГОСТ Р 72080-2025. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Изделия крепежные. Винты с цилиндрической головкой и увеличенным звездообразным углублением под ключ"
(утв. и введен в действие Приказом Росстандарта от 21.05.2025 N 442-ст)


Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 мая 2025 г. N 442-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ИЗДЕЛИЯ КРЕПЕЖНЫЕ.
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И УВЕЛИЧЕННЫМ
ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Motor vehicles. Fasteners. Screws with cylindrical head
and large star-type internal socket button
ГОСТ Р 72080-2025
ОКС 21.060.10
Дата введения
1 мая 2026 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 мая 2025 г. N 442-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и увеличенным звездообразным углублением под ключ с резьбой от M5 до M20 для изделий класса точности A классов прочности 8.8, 10.9 и 12.9.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 16093 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ ISO 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы
ГОСТ ISO 3269 Изделия крепежные. Приемочный контроль
ГОСТ ISO 4042 Изделия крепежные. Электролитические покрытия
ГОСТ ISO 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
ГОСТ ISO 6157-3 Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные
ГОСТ ISO 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек
ГОСТ Р ИСО 4753 Изделия крепежные. Концы деталей с наружной метрической резьбой
ГОСТ Р ИСО 10664 Изделия крепежные. Углубление звездообразное под ключ для болтов и винтов
ГОСТ Р ИСО 10683 Изделия крепежные. Системы неэлекролитических цинк-ламельных покрытий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Размеры

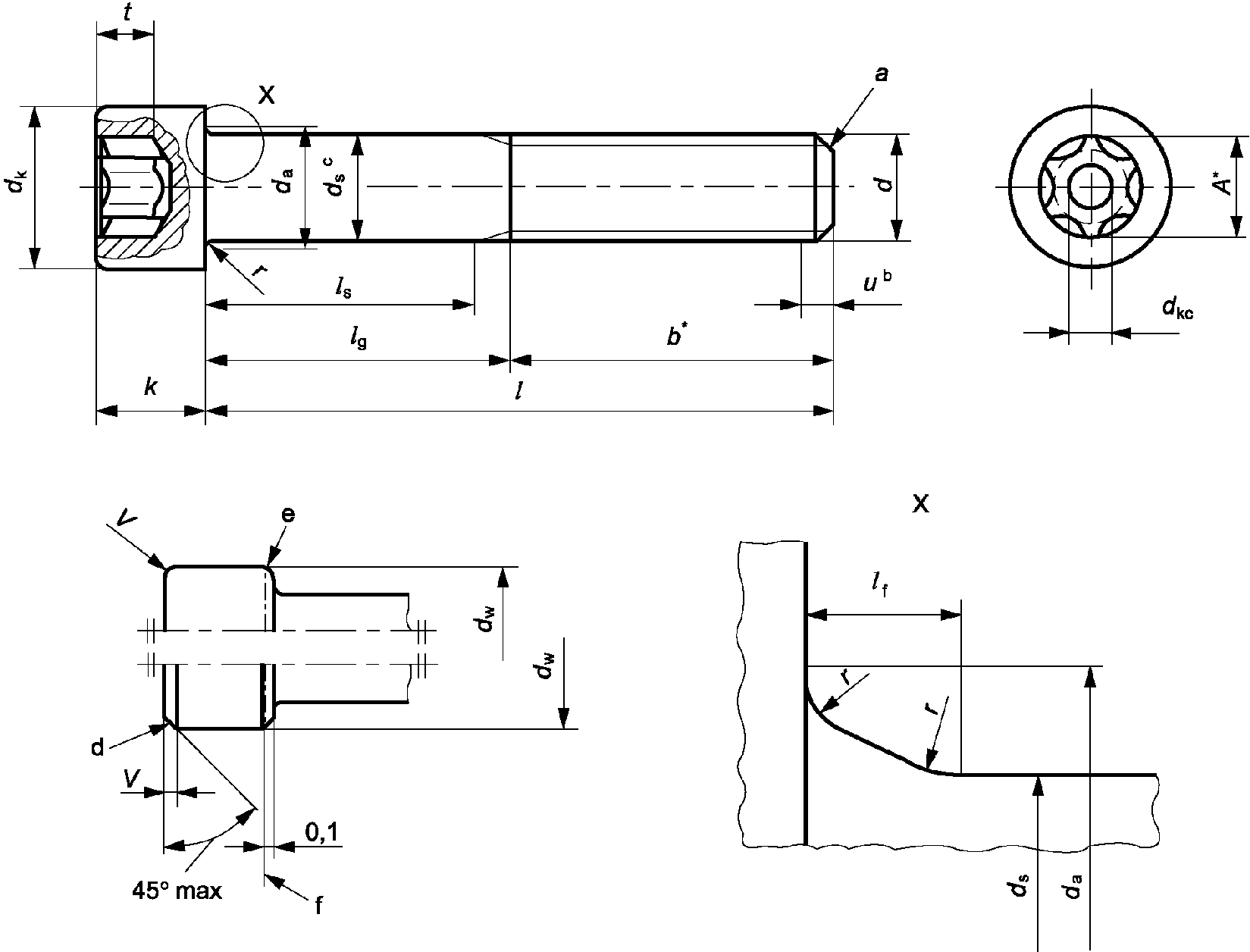

Размеры винтов указаны на рисунках 1, 2, а также в таблицах 1 и 2. Обозначения размеров и их описания, за исключением dkc, установлены в [1].
--------------------------------
<*> Размеры для справок.
dkc - диаметр плоской площадки звездообразного углубления;
a - резьбовой конец с фаской по ГОСТ Р ИСО 4753;
ub - участок неполной резьбы (u <= 2P); c - размер ds
устанавливают, если задан наименьший размер ls;
d - верхняя кромка головки скруглена или с фаской по выбору
изготовителя; e - нижняя кромка головки может быть скруглена
или с фаской до размера dw и должна быть без заусенцев;
f - базовая линия для dw
Рисунок 1 - Размеры винтов (форма A)
На рисунке 2 приведена альтернативная форма привода (форма B), которую, при необходимости, указывают при заказе.
Рисунок 2 - Альтернативная форма привода (форма B)
Таблица 1
Размеры
В миллиметрах
Резьба, d
M5
M6
M8
M10
M12
(M14) <*****>
M16
M20
P <*>
0,8
1
1,25
1,5
1,75
2
2
2,5
b <**> (размер для справок)
22
24
28
32
36
40
44
52
dk
Не более
8,5
10
13
16
18
21
24
30
Не менее
8,4
9,9
12,88
15,88
17,85
20,85
23,85
29,80
da
Не более
5,7
6,8
9,2
11,2
13,7
15,7
17,7
22,4
ds
Не более
5
6
8
10
12
14
16
20
Не менее
4,82
5,82
7,78
9,78
11,73
13,73
15,73
19,67
lf <***>
Не более
0,60
0,68
1,02
1,02
1,45
1,45
1,45
2,04
k
Не более
5
6
8
10
12
14
16
20
Не менее
4,82
5,70
7,64
9,64
11,57
13,57
15,57
19,48
R <****>
Не менее
0,2
0,25
0,4
0,4
0,6
0,6
0,6
0,8
v
Не более
0,5
0,6
0,8
1
1,2
1,4
1,6
2
dw
Не менее
8,03
9,38
12,33
15,33
17,23
20,17
23,17
28,87
dkc
Не более
1,9
2,5
3,5
4,0
4,5
5,0
5,5
6,5
Не менее
1,76
2,36
3,32
3,82
4,22
4,82
5,32
6,32
Звездообразное углубление
Номер
30
40
50
55
60
70
80
100
A (размер для справок)
5,60
6,75
8,95
11,35
13,45
15,70
17,50
22,40
t
Не более
3,0
3,6
4,6
5,5
6,6
7,6
8,4
10,7
Не менее
2,4
3,0
4,0
4,9
6,0
7,0
7,7
10
<*> P - шаг резьбы.
<**> Для длин с указанными значениями ls,min и lg,max по таблице 2 и для длин более 10d.
<***> lf, max = 1,7rmax.
<****> rmax = [da, max - ds, max]/2.
<*****> Размеры, заключенные в скобки, применять не рекомендуется.

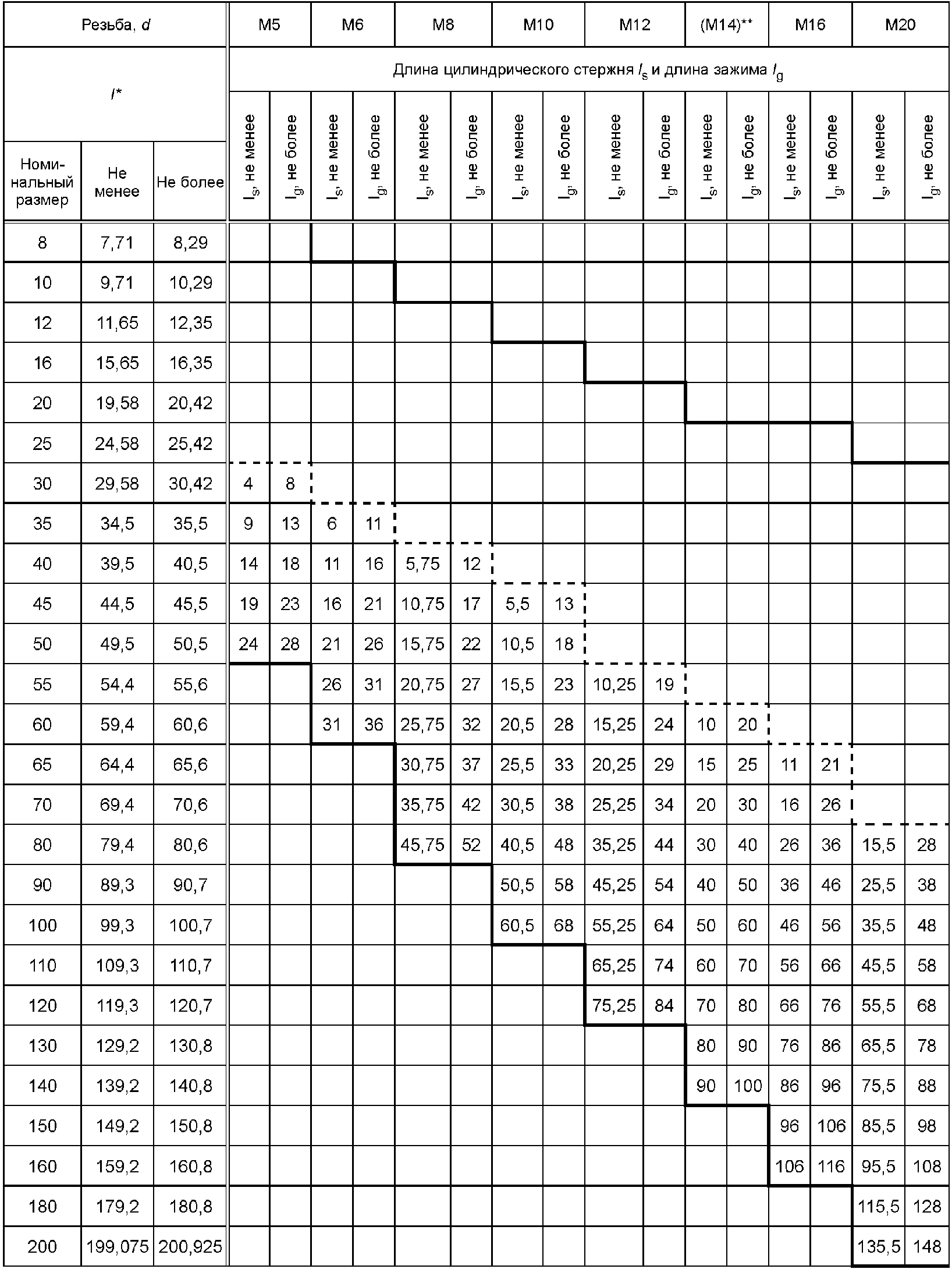

Таблица 2
Длины
В миллиметрах
Окончание таблицы 2
<*> Диапазон стандартных длин винтов расположен между жирными ступенчатыми линиями. Выше жирных ступенчатых линий резьба до головки в пределах расстояния 3P. Длины в этом диапазоне, для которых не указаны значения lg и ls, составляют lg <= 3P. Значения lg и ls были рассчитаны с использованием следующих уравнений:
lg, max = lном - b;
ls, min = lg max - 5P.
<**> Размеры, заключенные в скобки, применять не рекомендуется.
4 Технические требования
Технические требования к винтам приведены в таблице 3.
Таблица 3
Материал
Сталь
Общие требования
Обозначение стандарта
ГОСТ ISO 8992
Резьба
Допуск
5g6g для класса прочности 12.9; для других классов прочности 6g
Обозначение стандарта
ГОСТ 16093
Механические свойства
Классы прочности
8.8, 10.9, 12.9
Обозначение стандарта
ГОСТ ISO 898-1
Предельные размеры, допуски формы и расположения
Класс точности
A
Обозначение стандарта
ГОСТ ISO 4759-1
ГОСТ Р ИСО 10664
Звездообразное углубление
Исполнение поверхности - Покрытие
После изготовления (без покрытия)
Требования к электролитическим покрытиям по ГОСТ ISO 4042
Требования к неэлектролитическим цинк-ламельным покрытиям по ГОСТ Р ИСО 10683
Допустимые предельные значения дефектов поверхности по ГОСТ ISO 6157-3.
Приемочный контроль
ГОСТ ISO 3269
5 Обозначение
Винт с цилиндрической головкой и увеличенным звездообразным углублением под ключ, с резьбой M10 номинальной длиной l = 60 мм и классом прочности 10.9 обозначают следующим образом:
Винт с цилиндрической головкой
ГОСТ Р 72080-2025 M10 x 60 - 10.9.
Винт с цилиндрической головкой и увеличенным звездообразным углублением под ключ, формы B, с резьбой M12 номинальной длиной l = 80 мм и классом прочности 8.8 обозначают следующим образом:
Винт с цилиндрической головкой
ГОСТ Р 72080-2025 B - M12 x 80 - 8.8.
При оформлении заказа на поставку без указания формы углубления поставляют винты с углублением формы A.
6 Маркировка
Маркировку выполняют по ГОСТ ISO 898-1. Маркировку товарного знака изготовителя по возможности выполняют на плоской поверхности звездообразного углубления (диаметр dkc).
Приложение А
(справочное)
МАССЫ
В таблице А.1 указаны массы винтов со стандартными длинами.
Таблица А.1
Резьба, d
M5
M6
M8
M10
M12
(M14)
M16
M20
Номинальная длина l
Приблизительная масса винтов из углеродистой стали, кг, на 1000 шт.
8
2,45
10
2,70
4,70
12
2,95
5,07
10,9
16
3,45
5,75
12,1
20,9
20
4,01
6,53
13,4
22,9
32,1
25
4,78
7,59
15,0
25,4
35,7
48,0
71,3
30
5,55
8,30
16,9
27,9
39,3
53,0
77,8
128
35
6,32
9,91
18,9
30,4
42,9
58,0
84,4
139
40
7,09
11,0
20,9
32,9
46,5
63,0
91,0
150
45
7,86
12,1
22,9
36,1
50,1
73,0
97,6
161
50
8,63
13,2
24,9
39,3
54,5
78,0
106
172
55
14,3
26,9
42,5
58,9
84,0
114
183
60
15,4
28,9
45,7
63,4
90,0
122
194
65
31,0
48,0
67,8
96,0
130
205
70
33,0
52,1
71,3
108
138
216
80
37,0
58,5
80,2
120
154
241
90
64,9
89,1
132
170
266
100
71,2
98,0
144
186
291
110
107
156
202
316
120
116
168
218
341
130
180
234
366
140
250
391
150
266
416
160
282
441
180
491
200
541
Библиография
[1]
ИСО 225:2010
Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions)
УДК 621.882:006.354
ОКС 21.060.10
Ключевые слова: автомобильные транспортные средства, винты, цилиндрическая головка, увеличенное звездообразное углубление под ключ
