Сходни типа A, имеющие максимальный угол наклона 30°, оснащены настилом с поперечинами.
Сходни типа A и их основные размеры показаны на рисунке 1.
![]() 1 - тетива; 2 - поперечная балка; 3 - настил;
4 - поперечина; 5 - ролик или колесо; 6 - стойка;
7 - поручень и лееры; 8 - ограждение настила; 9 - подъемная
проушина; 10 - зацеп; 11 - разъемные соединительные детали
Сходни типа B, имеющие максимальный угол наклона 55°, оснащены дуговыми ступенями, закрепленными на тетиве сходни, и предохранительным настилом под ними.

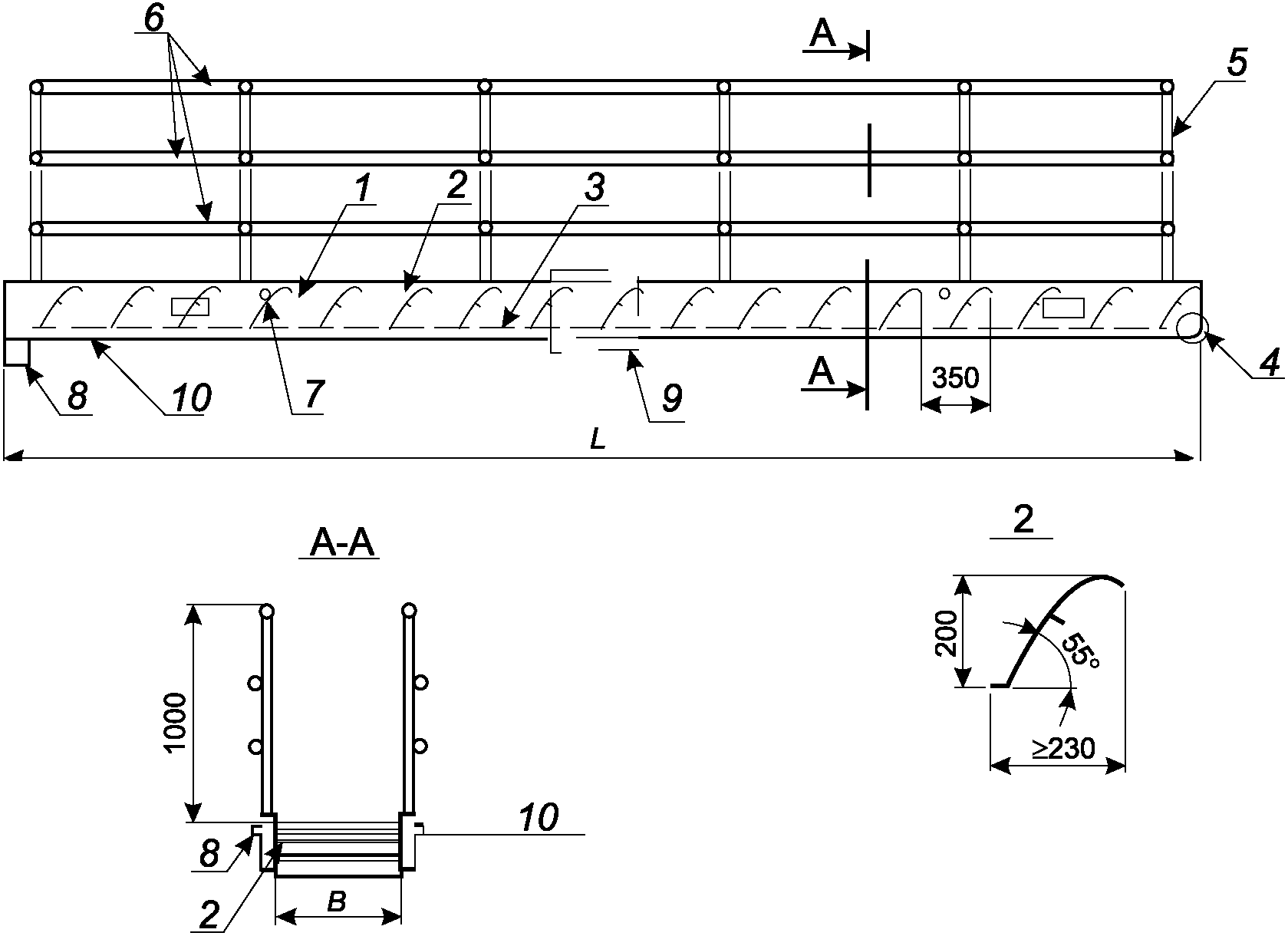

Сходни типа B и их основные размеры показаны на рисунке 2.
![]() 1 - тетива; 2 - ступень; 3 - настил; 4 - ролик или колесо;
5 - стойка; 6 - поручень и лееры; 7 - подъемная проушина;
8 - зацеп; 9 - разъемные соединительные детали;
10 - поверхность противоскользящего протектора
5.1.1 Сходня в собранном виде должна выдерживать равномерную нагрузку на настил в 4000 Н/м2, когда сходня находится в горизонтальном положении. Сходни типа B должны выдерживать нагрузку, эквивалентную 735 Н на каждую ступень. Провисание тетивы сходни под действием нагрузки не должно превышать значение общей длины, деленной на 75.
5.1.2 При действии допускаемых нагрузок на сходню, как указано в 5.1.1, напряжения в деталях сходней не должны превышать двукратный запас относительно условного предела текучести 0,2% используемого сплава.
5.1.3 Тетива сходней должна быть изготовлена из алюминиевого сплава или нержавеющей стали. Тетивы сходней длиной 4 м и более следует изготавливать с одним или двумя поперечными сварными швами. Швы должны быть расположены от концов тетивы на расстоянии не более 1/3 длины сходни.
5.1.4 Поперечные балки, прикрепленные к тетиве, должны служить опорой для настила и должны быть изготовлены из уголка или полого профиля.
5.1.5 Настил должен состоять либо из сплошной гофрированной секции с плоскими торцами либо из отдельных плоских пластинчатых секций, между поперечин которых должно быть нанесено противоскользящее покрытие.
5.1.6 Поперечины должны быть изготовлены из алюминиевого прутка или прямоугольного полого профиля или из твердых пород дерева, или из тонколистной нержавеющей стали и должны быть расположены через равные промежутки от 300 до 400 мм в поперечном направлении.
Поперечины должны равномерно прилегать по всей длине к настилу и должны быть надежно закреплены. Крепежи не должны выступать над поверхностью поперечин.
Высота поперечин должна составлять не менее 30 мм над настилом; поперечины из твердых пород дерева должны иметь минимальную ширину профиля 40 мм в месте контакта с настилом. Все поперечины должны быть надежно закреплены и простираться на всю ширину сходней с зазором 25 мм между поперечиной и ограждением настила с каждой стороны для облегчения очистки сходней. Вода не должна собираться между ступенями.
5.1.7 Ступени для сходни типа B (см. рисунок 2) должны жестко крепиться к тетиве при угле наклона не более 55° от горизонта, располагаться на расстоянии 350 мм друг от друга и выдерживать расчетную нагрузку.
5.1.8 Стойки должны быть изготовлены из углеродистой стали, стали, стойкой к коррозии в морской воде (для эксплуатации в морских условиях), или из сплавов алюминия, стойких к коррозии в морской воде. Стойки должны быть установлены через равные промежутки вдоль сходни с максимально допустимым интервалом 1500 мм. Нижний леер должен находиться на высоте 240 мм от тетивы, средний - на половине расстояния от нижнего леера до поручня. Стойки и связанные с ними поручни или леера (что применимо) должны выдерживать боковую нагрузку 500 Н на 1 м длины поручня (леера), приложенную на верхнем конце стойки перпендикулярно ей, без остаточной деформации стоек и/или поручней (если применимо). Могут быть установлены стойки одного из следующих типов:
a) стационарно закрепленные;
b) петельные, с приспособлением для предотвращения ненамеренного складывания стоек;
c) переносные, с устройством фиксации для предотвращения ненамеренного смещения с гнезда или базовой опоры.
Примечание - Первую и последнюю стойку рекомендуется устанавливать на расстоянии не более 600 мм от конца сходни.
5.1.9 Поручень и оба леера (см. рисунок 1) должны быть выбраны из следующих типов:
- непрерывный и надлежащим образом натянутый сизалевый или манильский канат либо синтетический или стальной трос;
- непрерывный жесткий алюминиевый (или из нержавеющей стали) сплошной или полый профиль.
Допускаются синтетические тросы из полиэфирных, полиамидных волокон, а также волокон на основе высокомолекулярного полиэтилена.
Стальные тросы должны иметь конструкцию размерами 1 x 19, 7 x 37, 6 x 37 о.с.
Тросы леерного ограждения должны иметь разрывную нагрузку не менее 20 кН. Леера должны быть натянуты таким образом, чтобы провисание леера под нагрузкой 40 кН, приложенной перпендикулярно лееру посередине сходни между стойками, не превышало 50 мм.
Жесткий поручень под нагрузкой 280 Н, приложенной перпендикулярно поручню посередине сходни между стойками, должен иметь провисание не более 50 мм и должен выдерживать нагрузку 560 Н без остаточной деформации.
В случае использования фибровых или проволочных канатов должен быть предусмотрен способ повторного натяжения таких канатов.
Полипропиленовые канаты должны быть сертифицированы на устойчивость к ультрафиолетовому излучению в течение двух лет воздействия в тропических условиях.
5.1.10 На каждой стороне сходни должны быть установлены ограждения настила или каждая сторона тетивы должна быть использована в качестве бортика для ног на минимальной высоте 150 мм от настила.
5.1.11 На одном конце сходней должны быть установлены ролик или колеса с минимальным наружным диаметром 100 мм. Ролики и колеса должны быть снабжены самосмазывающимися подшипниками или смазочными ниппелями с резьбой М10 x 1. При максимальном угле использования сходней не должно быть потери контакта между роликом или колесами и контактной поверхностью.
5.1.12 Сходни должны быть оснащены четырьмя подъемными проушинами, надежно прикрепленными к тетиве и расположенными таким образом, чтобы обеспечить сбалансированный подъем.
5.1.13 Сходни должны быть снабжены зацепами, надежно прикрепленными к тетиве и расположенными таким образом, чтобы предотвратить соскальзывание сходней с палубы судна или других опорных конструкций, а также обеспечить изменение угла наклона сходни.
5.1.14 Допуски на изготовление сходней приведены в таблице 2.
Таблица 2
В миллиметрах
5.1.15 Поверхности деталей сходней должны быть безопасными для пользователей и сохранять свои свойства в морских условиях.
5.1.15.1 Поверхность стальных частей сходней должна быть очищена от ржавчины до степени очистки Sa 2,5 или St 3, указанной в ГОСТ Р ИСО 8501-1, и покрыта антикоррозионными покрытиями, либо оцинкована горячим способом в соответствии с требованиями ГОСТ 9.307.
5.1.15.2 Поверхности алюминиевых частей сходней должны быть подвергнуты анодно-окислительной обработке в соответствии с ГОСТ 9.301 или действующей нормативной документацией.
5.1.15.3 Если контакта стальных и алюминиевых деталей сходней избежать невозможно, поверхность контакта должна быть защищена особенно тщательно. Для предотвращения гальванической коррозии должны быть предусмотрены антикоррозионные прокладки из полисульфидной резины или политетрафторэтилена, не содержащие асбеста.
5.1.15.4 Настил сходни должен быть ровным без бухтин. В месте перфорации настила не должно быть трещин.
Деревянные части сходней должны быть обработаны таким образом, чтобы избежать гниения и плесени.
5.1.16 Сборка, включающая тетиву, поперечные балки, настил, поперечины или ступени, вместе со всеми вспомогательными элементами не должна иметь видимых дефектов и деформаций.
5.1.17 Все изделия сходней не должны иметь открытых грубых или острых краев, способных нанести травму.
5.1.18 При подготовке к клепке, болтовому соединению или сварке алюминиевых или стальных конструкций необходимо соблюдать осторожность, чтобы не превысить допустимые расчетные напряжения.
Основные детали сходней должны быть изготовлены из материалов, указанных в таблице 3. Требования к листам из алюминия и алюминиевых сплавов - по ГОСТ 21631.
Таблица 3
6.1 Для предотвращения скольжения на настиле сходней типа A должны быть предусмотрены перфорация, противоскользящее покрытие или поперечины.
Для ступеней сходней типа B должны быть предусмотрены перфорация или противоскользящее покрытие.
6.2 Канаты леерного ограждения не должны иметь повреждений прядей, сплесни канатов должны быть равнопрочны с канатом.
6.3 Для защиты ног пользователей при движении сходней должны быть предусмотрены ограждения роликов или колес.
6.4 На каждой сходне должно быть указано количество людей, которые могут находиться на ней одновременно.
6.5 Сходни на судах и танкерах, перевозящих взрывоопасные грузы, должны быть прикреплены к судну канатами без применения стальных коушей и скоб, а катки - изготовлены из материала, исключающего искрообразование.
7.1.1 Одна сходня наибольшей проектной длины для каждого типа тетивы должна быть испытана методами согласно разделу 8, а сертификат испытаний должен быть предоставлен потребителю по запросу.
7.1.2 Сходня должна соответствовать требованиям 5.1.1 к максимальному провисанию под нагрузкой.
7.1.3 Каждая сходня, представленная для типовых испытаний, должна быть полностью собрана и подвергнута испытаниям, указанным в разделе 8.
7.2 Сходни, прошедшие приемо-сдаточные испытания по 7.1, должны быть подвергнуты испытаниям, указанным в 8.1 и 8.3, по требованию заказчика.
Необходимо поднять сходню с помощью предусмотренных подъемных проушин. После проведения испытания должны отсутствовать признаки деформации проушин или прилегающей конструкции.
Для проведения испытаний сходню необходимо установить в горизонтальное положение на четыре точки опоры. После установки сходни требуется измерить максимальное провисание для каждой тетивы. Максимальное провисание для каждой тетивы измеряют как максимальное расстояние по вертикали между струной или проволокой, натянутой между точками опоры и основанием сходни. Начальное провисание Y вычисляют по формуле
Y = (Y1 + Y2)/2, (1)
где Y1 - начальное провисание для первой тетивы;
Y2 - начальное провисание для второй тетивы.
При выполнении индивидуальных испытаний начальное провисание не должно быть больше, чем зафиксированное при проведении типового испытания.
При сохранении опоры сходни, как в 8.2, следует провести испытание на провисание непосредственно после определения результатов начального провисания. Необходимо приложить без толчков равномерную нагрузку, эквивалентную 4000 Н/м2, к продольной осевой линии настила. Нагрузка должна быть обеспечена посредством мешков с песком удобного размера или иного материала, который не повредит сходню, и должна быть расположена на равных интервалах длиной не более 1 м. Если конструкция включает отдельные пластины настила, к каждой пластине поочередно прикладывают нагрузку, эквивалентную 4000 Н/м2. Испытательную нагрузку следует выдерживать в течение 15 мин, после чего необходимо измерить общее провисание сходни на каждой тетиве. Сходни типа B должны испытывать нагрузку, эквивалентную 735 Н на каждую ступеньку.
Максимальное провисание для каждой тетивы измеряют как максимальное расстояние по вертикали между струной или проволокой, натянутой между точками опоры и основанием сходни.
Среднее значение двух показаний Y'1 и Y'2 принимают за общее провисание Yо.
Общее провисание Yо вычисляют по формуле
Yо = (Y'1 + Y'2)/2, (2)
где Y'1 - максимальное провисание для первой тетивы;
Y'2 - максимальное провисание для второй тетивы.
Провисание под действием нагрузки
, (3)где Y'1 - максимальное провисание для первой тетивы;
Y'2 - максимальное провисание для второй тетивы;
Y1 - начальное провисание для первой тетивы;
Y2 - начальное провисание для второй тетивы.
9.1 Сходни, подвергшиеся приемо-сдаточные испытаниям, должны быть осмотрены после испытаний для того, чтобы убедиться в отсутствии признаков остаточных дефектов или повреждений.
9.2 Все сходни должны быть визуально проверены после испытаний, чтобы убедиться в следующем:
a) деформация тетивы сходни отсутствует;
b) настил с поперечинами или ступени закреплены надлежащим образом;
c) ролик или колеса свободно вращаются;
d) если необходимо, стойки, перила и леера должны быть легко установлены в исходное положение;
e) разъемные соединительные детали для жестких соединений могут быть надлежащим образом уложены при демонтаже сходни;
f) фирменная табличка прикреплена и правильно оформлена.
10.1 Сходни должны иметь постоянную маркировку в виде вывешенной на видном месте таблички.
Примечание - Для защиты нанесенной маркировки допускается нанесение лака по ГОСТ 23832.
Табличка должна содержать следующие сведения, относящиеся к сходне:
- наименование или товарный знак изготовителя;
- адрес изготовителя;
- наименование данного изделия;
- обозначение серии или типа;
- серийный номер изделия;
- обозначение настоящего стандарта;
- технические характеристики изделия (общая длина и ширина);
- тип: A/B;
- расчетную нагрузку;
- максимально допустимый угол наклона, в градусах;
- массу;
- дату изготовления;
- способ утилизации;
- места строповки;
- информацию об оценке соответствия;
- штамп отдела инспекции судна;
- периодичность проверки и (или) испытаний.
Пример условного обозначения сходни типа A общей длиной 9 м, ограниченной углом наклона 30° по ГОСТ Р 72042-2025
Сходня A9-30 ГОСТ Р 72042-2025
10.2 Неокрашенные поверхности сходни должны быть законсервированы методом временной защиты изделий ВЗ-1 или ВЗ-2, внутренней упаковки ВУ-О по ГОСТ 9.014 для срока защиты пять лет.
10.3 При транспортировании железнодорожным транспортом в вагонах или платформах сходни следует транспортировать пакетами типа 2П по ГОСТ 19041. Масса нетто не должна превышать 500 кг.
10.4 В комплект сходни входят:
- сходня в сборе - 1 шт.;
- паспорт - 1 шт.;
- одиночный комплект ЗИП;
- обвесы для нанесения наименования судна - 2 шт., по требованию заказчика для сходней длиной более 3 м.
10.5 Сходни, масса которых превышает 25 кг, рекомендуется хранить на штатных местах, расположенных в радиусе действия судовых стрел или кранов для их механизированной подачи и уборки.
11.1 Изготовитель должен гарантировать соответствие сходней требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и применения, установленных настоящим стандартом.
11.2 Гарантийный срок службы сходней - 24 мес (исчисляется со дня приемки сходней).
