"ГОСТ Р 71745-2024. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Изделия крепежные. Гайки шестигранные прорезные и корончатые классов точности A и B. Конструкция и размеры"
(утв. и введен в действие Приказом Росстандарта от 28.10.2024 N 1532-ст)

"ГОСТ Р 71745-2024. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Изделия крепежные. Гайки шестигранные прорезные и корончатые классов точности A и B. Конструкция и размеры"
(утв. и введен в действие Приказом Росстандарта от 28.10.2024 N 1532-ст)


Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2024 г. N 1532-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ИЗДЕЛИЯ КРЕПЕЖНЫЕ.
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ И КОРОНЧАТЫЕ КЛАССОВ ТОЧНОСТИ
A И B
КОНСТРУКЦИЯ И РАЗМЕРЫ
Motor vehicles. Fasteners. Hexagon slotted and castle nuts,
product grades A and B. Design and dimensions
ГОСТ Р 71745-2024
ОКС 43.020
Дата введения
1 мая 2025 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2024 г. N 1532-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт распространяется на шестигранные прорезные и корончатые гайки классов точности A и B с диаметрами резьбы от 6 до 36 мм для гаек с нормальной высотой классов прочности 5, 6, 8, 10 и для низких гаек классов прочности 04, 05.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 397 Шплинты. Технические условия
ГОСТ 16093 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 18160 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ EN 28839 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов
ГОСТ ISO 898-2 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы
ГОСТ ISO 3269 Изделия крепежные. Приемочный контроль
ГОСТ ISO 3506-2 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки
ГОСТ ISO 4042 Изделия крепежные. Электролитические покрытия
ГОСТ ISO 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
ГОСТ ISO 6157-2 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
ГОСТ ISO 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек
ГОСТ ISO 10684 Изделия крепежные. Покрытия, нанесенные методом горячего цинкования
ГОСТ Р ИСО 10484 Испытание гаек методом расширения
ГОСТ Р ИСО 10683 Изделия крепежные. Системы неэлектролитических цинк-ламельных покрытий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Конструкция и размеры
Конструкция и размеры корончатых и прорезных гаек должны соответствовать указанным на рисунках 1, 2 и в таблицах 1, 2 с учетом [1].
Примечание - r = n/2.

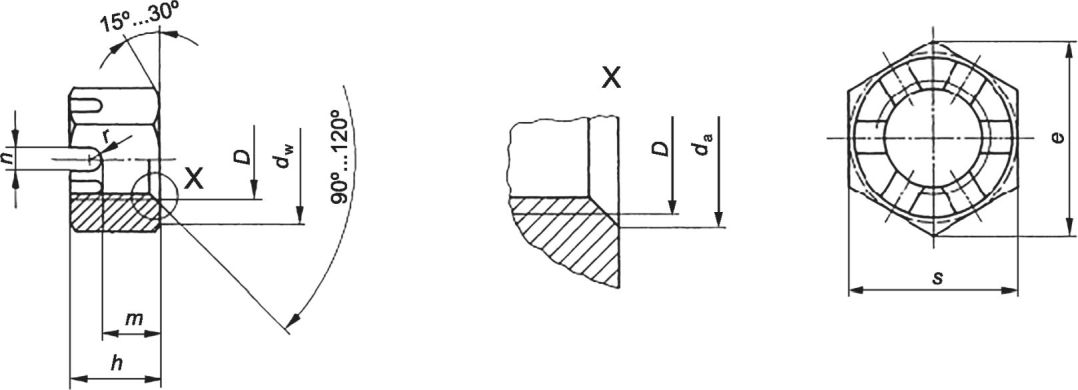

Рисунок 1 - Шестигранная прорезная гайка, D <= 10 мм
Примечание - Неуказанные размеры см. на рисунке 1.

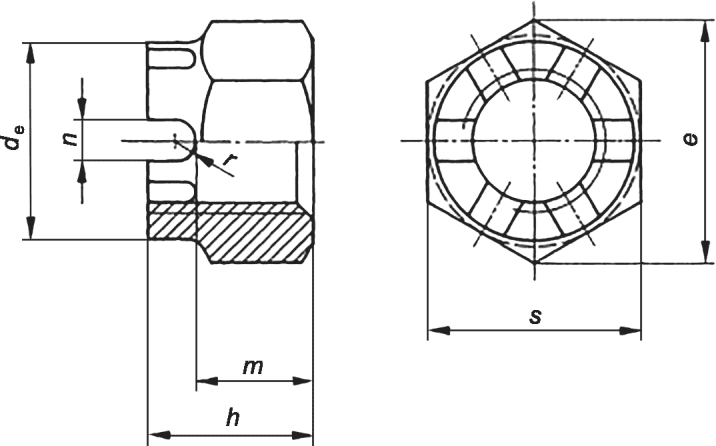

Рисунок 2 - Шестигранная корончатая гайка, D >= 12 мм
Таблица 1
Размеры шестигранных прорезных и корончатых гаек
В миллиметрах
Резьба (D)
М6
М8
М10
М12
(М14)
М16
(М18)
-
М8 x 1
М10 x 1
М12 x 1,5
(М14 x 1,5)
М16 x 1,5
(М18 x 1,5)
-
-
М10 x 1,25
М12 x 1,25
-
-
(М18 x 2)
P <*>
1
1,25
1,5
1,75
2
2
2,5
da
Не более
6,75
8,75
10,80
13,00
15,10
17,30
19,50
Не менее
6,00
8,00
10,00
12,00
14,00
16,00
18,00
de
Не более
-
-
-
16,00
18,00
22,00
25,00
Не менее
-
-
-
15,57
17,57
21,48
24,30
dw
Не менее
8,90
11,60
14,60
16,60
19,60
22,50
24,90
e
Не менее
11,05
14,38
17,77
20,03
23,35
26,75
29,56
h
Номинальный размер
7,7
9,8
12,4
15,8
17,8
20,8
22,4
m
Номинальный размер
5,2
6,80
8,4
10,8
12,8
14,8
16,4
n
Не более
2,25
2,75
3,05
3,80
3,80
4,80
4,80
Не менее
2,0
2,50
2,80
3,50
3,50
4,50
4,50
s
Номинальный размер - не более
10
13
16
18
21
24
27
Не менее
9,78
12,73
15,73
17,73
20,67
23,67
26,16
Шплинты по ГОСТ 397 <**>
1,6 x 10
2 x 16
2,5 x 20
3,2 x 25
3,2 x 25
4 x 25
4 x 32
Продолжение таблицы 1
В миллиметрах
Резьба (D)
М20
(М22)
М24
(М27)
М30
М36
М20 x 2
(М22 x 1,5)
М24 x 2
(М27 x 2)
М30 x 2
М36 x 3
М20 x 1,5
(М22 x 2)
-
-
-
-
P <*>
2,5
2,5
3
3
3,5
4
da
Не более
21,60
23,80
25,90
29,20
32,40
38,90
Не менее
20,00
22,00
24,00
27,00
30,00
36,00
de
Не более
28,00
32,00
34,00
38,00
42,00
50,00
Не менее
27,30
31,00
33,00
37,00
41,00
49,00
dw
Не менее
27,7
31,4
33,2
38,00
42,70
51,10
e
Не менее
31,95
37,29
39,55
45,20
50,85
60,79
h
Номинальный размер
24,0
27,8
29,5
31,6
34,6
40,0
m
Номинальный размер
18,00
19,8
21,5
23,6
25,6
31,0
n
Не более
4,80
5,80
5,80
5,80
7,36
7,36
Не менее
4,50
5,50
5,50
5,50
7,00
7,00
s
Номинальный размер - не более
30
34
36
41
46
55
Не менее
29,16
33,00
35,00
40,00
45,00
53,80
Шплинты по ГОСТ 397 <**>
4 x 32
5 x 36
5 x 36
5 x 45
6,3 x 45
6,3 x 71
Примечание - Размеры, заключенные в скобках, применять не рекомендуется.
--------------------------------
<*> P - шаг резьбы.
<**> Указанные длины шплинтов имеют ориентировочные значения.
Таблица 2
Размеры шестигранных прорезных и корончатых низких гаек
В миллиметрах
Резьба (D)
М6
М8
М10
М12
(М14)
М16
(М18)
-
М8 x 1
М10 x 1
М12 x 1,5
(М14 x 1,5)
М16 x 1,5
(М18 x 1,5)
-
-
М10 x 1,25
М12 x 1,25
-
-
(М18 x 2)
P <*>
1
1,25
1,5
1,75
2
2
2,5
da
Не более
6,75
8,75
10,80
13,00
15,10
17,30
19,50
Не менее
6,00
8,00
10,00
12,00
14,00
16,00
18,00
de
Не более
-
-
-
16,00
18,00
22,00
25,00
Не менее
-
-
-
15,57
17,57
21,48
24,30
dw
Не менее
8,90
11,60
14,60
16,60
19,60
22,50
24,90
e
Не менее
11,05
14,38
17,77
20,03
23,35
26,75
29,56
h
Номинальный размер
6,0
7,0
8,0
10,0
11,0
12,0
13,0
m
Номинальный размер
3,5
4,0
5,0
6,0
7,0
7,00
8,00
n
Не более
2,25
2,75
3,05
3,80
3,80
4,80
4,80
Не менее
2,0
2,50
2,80
3,50
3,50
4,50
4,50
s
Номинальный размер - не более
10
13
16
18
21
24
27
Не менее
9,78
12,73
15,73
17,73
20,67
23,67
26,16
Шплинты по ГОСТ 397 <**>
1,6 x 10
2 x 16
2,5 x 20
3,2 x 25
3,2 x 25
4 x 25
4 x 32
Окончание таблицы 2
В миллиметрах
Резьба (D)
М20
(М22)
М24
(М27)
М30
М36
М20 x 2
(М22 x 1,5)
М24 x 2
(М27 x 2)
М30 x 2
М36 x 3
М20 x 1,5
(М22 x 2)
-
-
-
-
P <*>
2,5
2,5
3
3
3,5
4
da
Не более
21,60
23,80
25,90
29,20
32,40
38,90
Не менее
20,00
22,00
24,00
27,00
30,00
36,00
de
Не более
28,00
32,00
34,00
38,00
42,00
50,00
Не менее
27,30
31,00
33,00
37,00
41,00
49,00
dw
Не менее
27,7
31,4
33,2
38,00
42,70
51,10
e
Не менее
31,95
37,29
39,55
45,20
50,85
60,79
h
Номинальный размер
13,0
15,0
15,0
17,0
18,0
20,0
m
Номинальный размер
8,00
9,00
9,00
11,00
11,00
13,00
n
Не более
4,80
5,80
5,80
5,80
7,36
7,36
Не менее
4,50
5,50
5,50
5,50
7,00
7,00
s
Номинальный размер - не более
30
34
36
41
46
55
Не менее
29,16
33,00
35,00
40,00
45,00
53,80
Шплинты по ГОСТ 397 <**>
4 x 32
5 x 36
5 x 36
5 x 45
6,3 x 45
6,3 x 71
Примечание - Размеры, заключенные в скобках, применять не рекомендуется.
--------------------------------
<*> P - шаг резьбы.
<**> Указанные длины шплинтов имеют ориентировочные значения.
Форма дна прорези - круглая, закругленная или скошенная по выбору производителя. Корончатые гайки могут изготовляться с резьбой или без резьбы в части гайки под коронкой по усмотрению производителя. Передние стороны коронок могут быть закругленными. Количество прорезей: шесть.
4 Технические требования
Технические требования к гайкам приведены в таблице 3.
Таблица 3
Материал
Сталь
Нержавеющая сталь
Цветной металл
Общие требования
Обозначение стандарта
ГОСТ ISO 8992
Резьба
Допуск
6H
Обозначения стандарта
ГОСТ 16093
Механические свойства
Класс прочности <*> (материал)
6 мм <= D <= М36:
5, 6, 8 <**>, 10 <**>, 04, 05
D <= 20 мм: A2-70
20 мм <= D <= 39 мм: A2-50
CuZn (медь-цинк легирование) <***>
Обозначение стандарта
ГОСТ ISO 898-2
ГОСТ ISO 3506-2
ГОСТ EN 28839
Предельные размеры, допуски формы и расположения
Класс точности
Для D <= 16 мм: A
Для D > 16 мм: B
Обозначение стандарта
ГОСТ ISO 4759-1
Исполнение поверхности - Покрытие
Без покрытия
Блестящая поверхность
Чистая поверхность
Требования к гальванической защите поверхности - по ГОСТ ISO 4042
Требования к неэлектролитически нанесенным системам цинк-ламельных покрытий - по ГОСТ Р ИСО 10683
Требования к горячему цинкованию - по ГОСТ ISO 10684
Требования к гальванической защите поверхности - по ГОСТ ISO 4042
Иные требования к гальванической или другой защите поверхности должны согласовываться между изготовителем и заказчиком
Состояние поверхности
Испытание гаек методом расширения - по ГОСТ Р ИСО 10484. Предельные значения дефектов поверхности - по ГОСТ ISO 6157-2
Приемочный контроль
Приемочный контроль - по ГОСТ ISO 3269
Временная противокоррозионная защита гаек, не имеющих покрытий, упаковка, маркировка тары, транспортирование и хранение
ГОСТ 18160
<*> Если требуются классы прочности, отличные от указанных в настоящем стандарте, то их следует выбирать в соответствии с ГОСТ ISO 898-2.
<**> В отличие от ГОСТ ISO 898-2 минимальная твердость 272 HV 30 достаточна для классов прочности 8 и 10 даже для гаек с мелкой резьбой.
<***> Cu2 или Cu3 - по выбору производителя.
5 Примеры условных обозначений
Гайка корончатая с резьбой М8 и классом прочности 8:
Гайка корончатая ГОСТ Р 71745-2024 - М8-8
При обозначении корончатой гайки с резьбой М10, М12, М14 и М22 указывают размер "под ключ".
Гайка корончатая по ГОСТ Р 71745-2024 с резьбой М12 размером "под ключ" (S18) и классом прочности 8:
Гайка корончатая ГОСТ Р 71745-2024 - М12-(S18)-8
Корончатые гайки класса точности A с номинальными диаметрами резьбы свыше 16 мм обозначают следующим образом.
Гайка корончатая по ГОСТ Р 71745-2024 класса точности A с резьбой М20 и классом прочности 8:
Гайка корончатая ГОСТ Р 71745-2024 - М20-8-А
6 Масса
Массы стальных корончатых гаек с крупным шагом резьбы приведены в таблице 4.
Таблица 4
Масса стальных корончатых гаек с крупным шагом резьбы
Резьба (D)
М6
М8
М10
М12
М14
М16
М18
М20
М22
М24
М27
М30
М36
Масса 1000 шт., кг (при плотности стали 7,85 кг/дм3)
3,16
7,35
- <*>
- <*>
- <*>
38,9
57,5
75,2
- <*>
131
192
264
333
<*> Данные о массах отсутствуют.
7 Маркировка
Маркировку корончатых гаек выполняют в соответствии с ГОСТ ISO 898-2, ГОСТ ISO 3506-2, ГОСТ EN 28839.
Обработанные резанием корончатые гайки маркируют по согласованию сторон.
БИБЛИОГРАФИЯ
[1]
ИСО 225:2010
Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров
УДК 621.882.6:006.354
ОКС 43.020
Ключевые слова: автомобильные транспортные средства, изделия крепежные, гайки шестигранные прорезные, гайки корончатые, конструкция, размеры, технические требования, обозначение, маркировка


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/16/gost_25572.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
