"ГОСТ Р 71600-2024. Национальный стандарт Российской Федерации. Оптика и фотоника. Резьба метрическая для оптического приборостроения. Основные размеры и допуски"
(утв. и введен в действие Приказом Росстандарта от 09.09.2024 N 1189-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 296 "Оптика и фотоника"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2024 г. N 1189-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт разработан на основе отраслевого стандарта ОСТ 3-2612-82 "Резьба метрическая для оптического приборостроения. Основные размеры и допуски" в соответствии с требованиями статьи 35 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации".

Настоящий стандарт распространяется на метрические резьбы, применяемые при проектировании и изготовлении оптико-механических приборов.

Стандарт устанавливает основные размеры, поля допусков и предельные отклонения метрической резьбы диаметром от 1 до 400 мм с шагами от 0,25 до 4 мм, а также обозначение резьбы в технической документации.

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ 11708 Основные нормы взаимозаменяемости. Резьба. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены термины и определения по ГОСТ 11708.

3.2 В настоящем стандарте применены следующие обозначения:

D - номинальный наружный диаметр внутренней резьбы (гайки), мм;

d - номинальный наружный диаметр наружной резьбы (болта), мм;

D₁ - номинальный внутренний диаметр гайки, мм;

d₁ - номинальный внутренний диаметр болта, мм;

D₂ - номинальный средний диаметр гайки, мм;

d₂ - номинальный средний диаметр болта, мм;

d₃ - внутренний диаметр болта по дну впадины, мм;

, , T_d, , - допуски диаметров D₁, D₂, d, d₂, d₃, мкм;

P - шаг резьбы, мм;

H₁ - рабочая высота профиля резьбы, мм;

es - верхнее отклонение диаметров наружной резьбы, мкм;

S - группа длин свинчивания "короткие";

N - группа длин свинчивания "нормальные";

L - группа длин свинчивания "длинные".

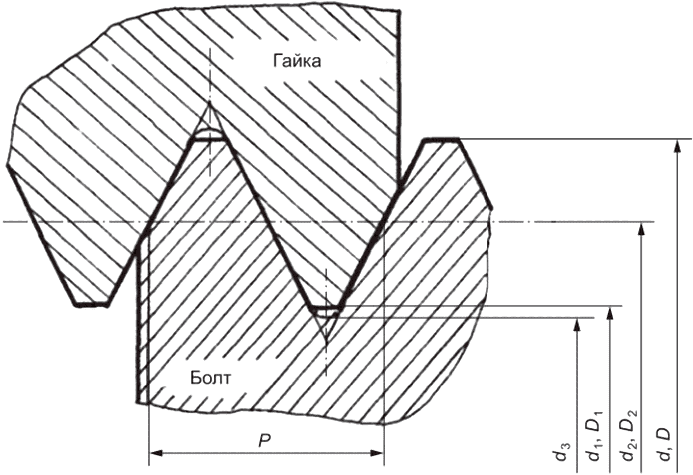

4.1 Профиль метрической резьбы и обозначение его элементов приведены на рисунке 1.

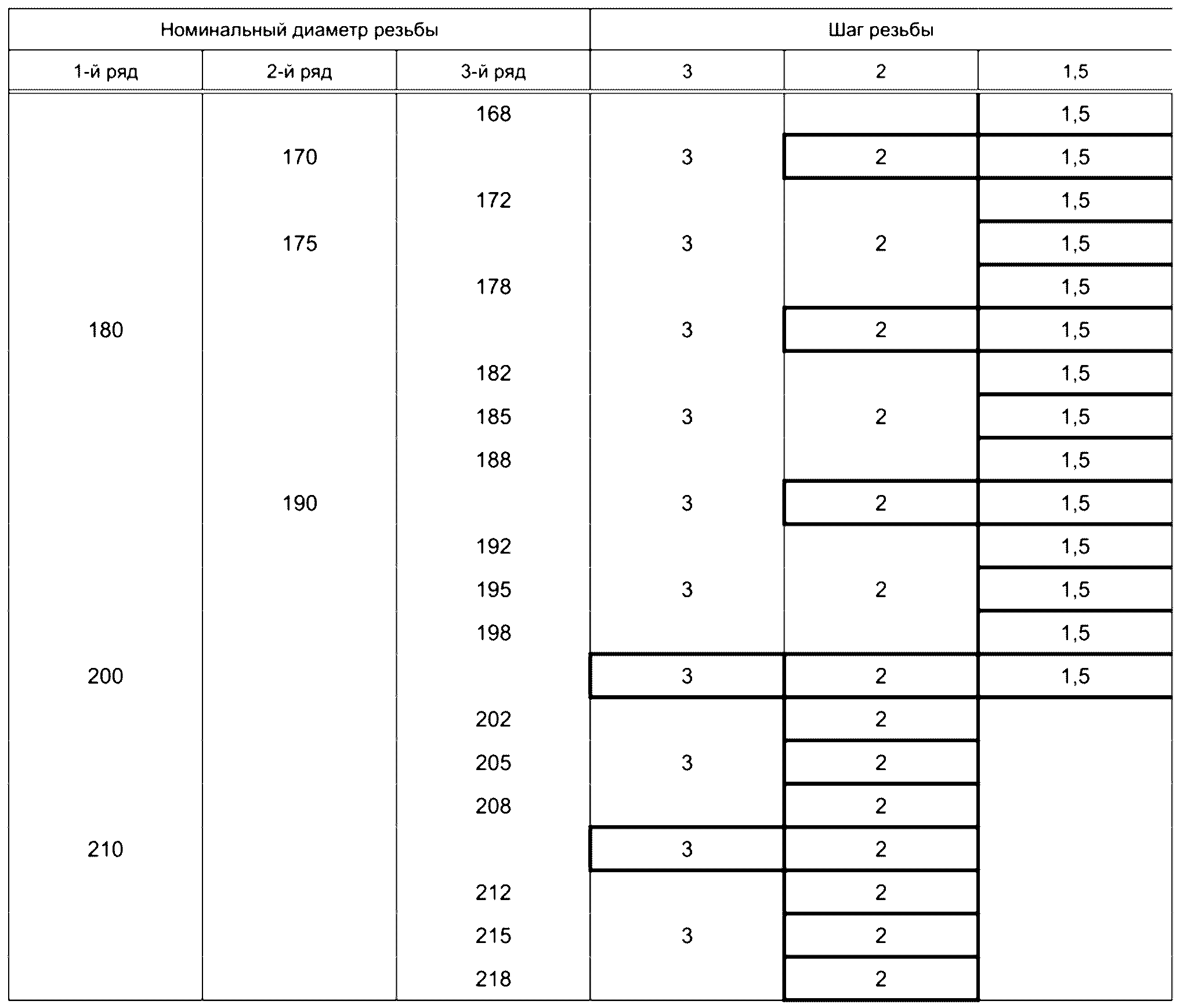

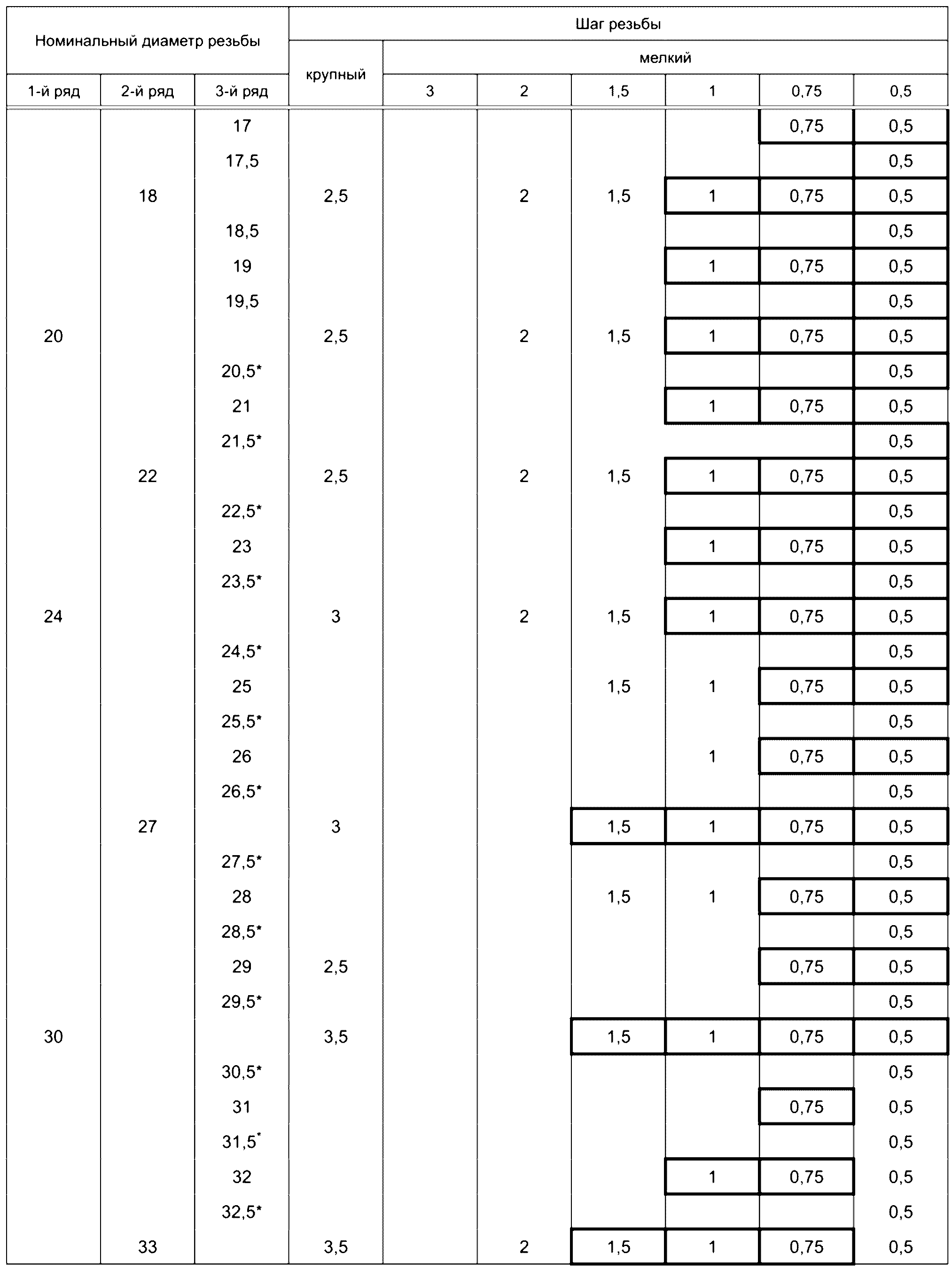

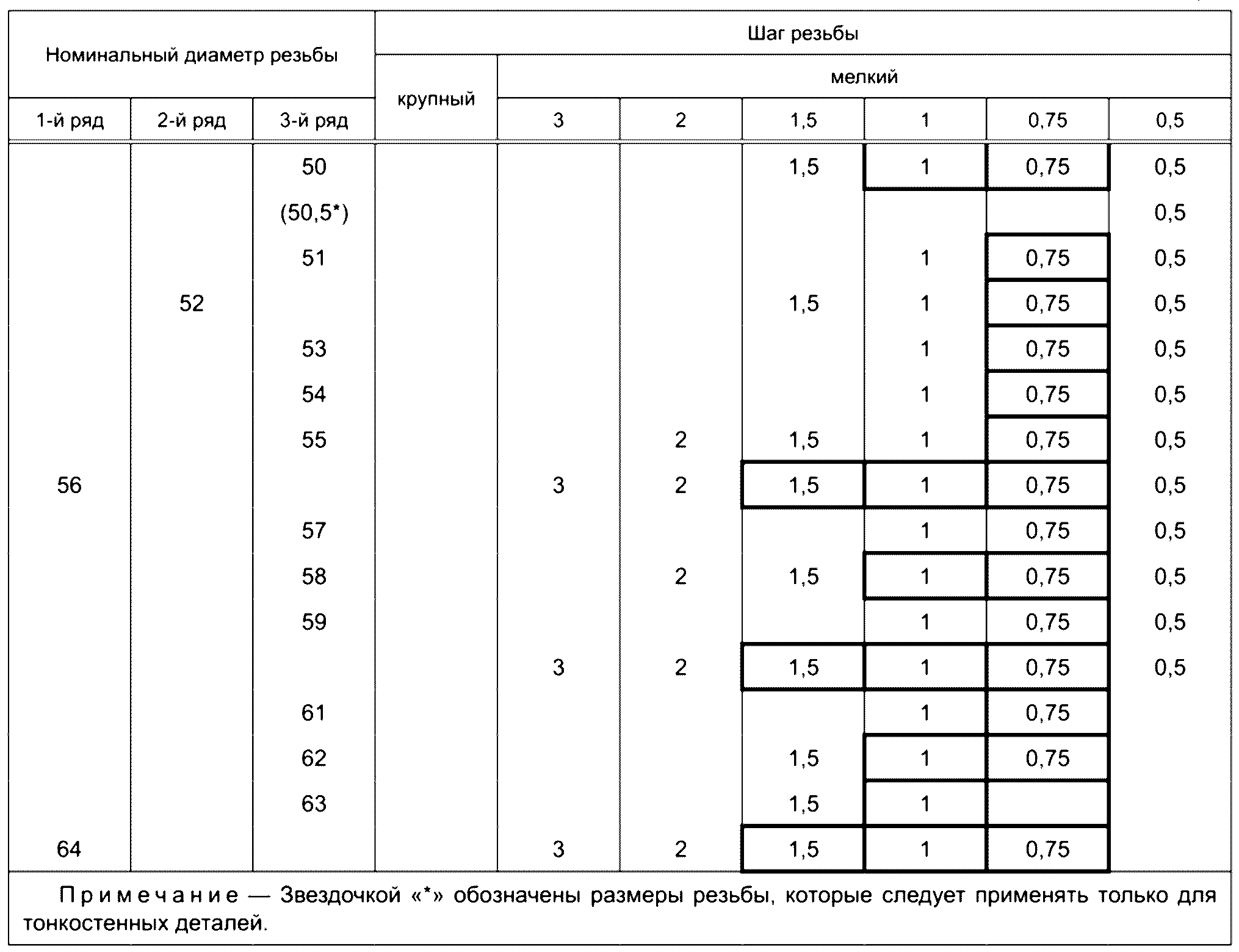

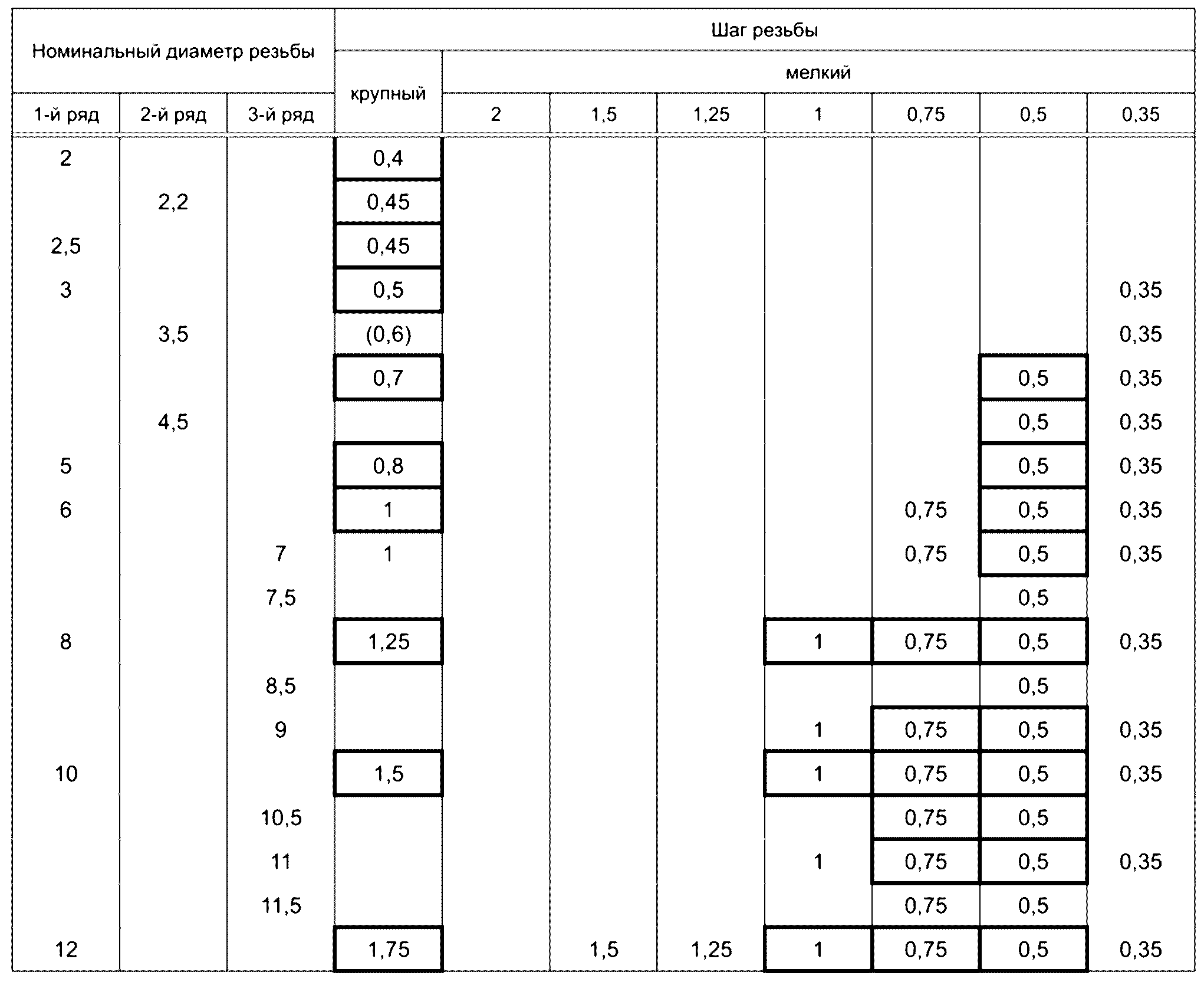

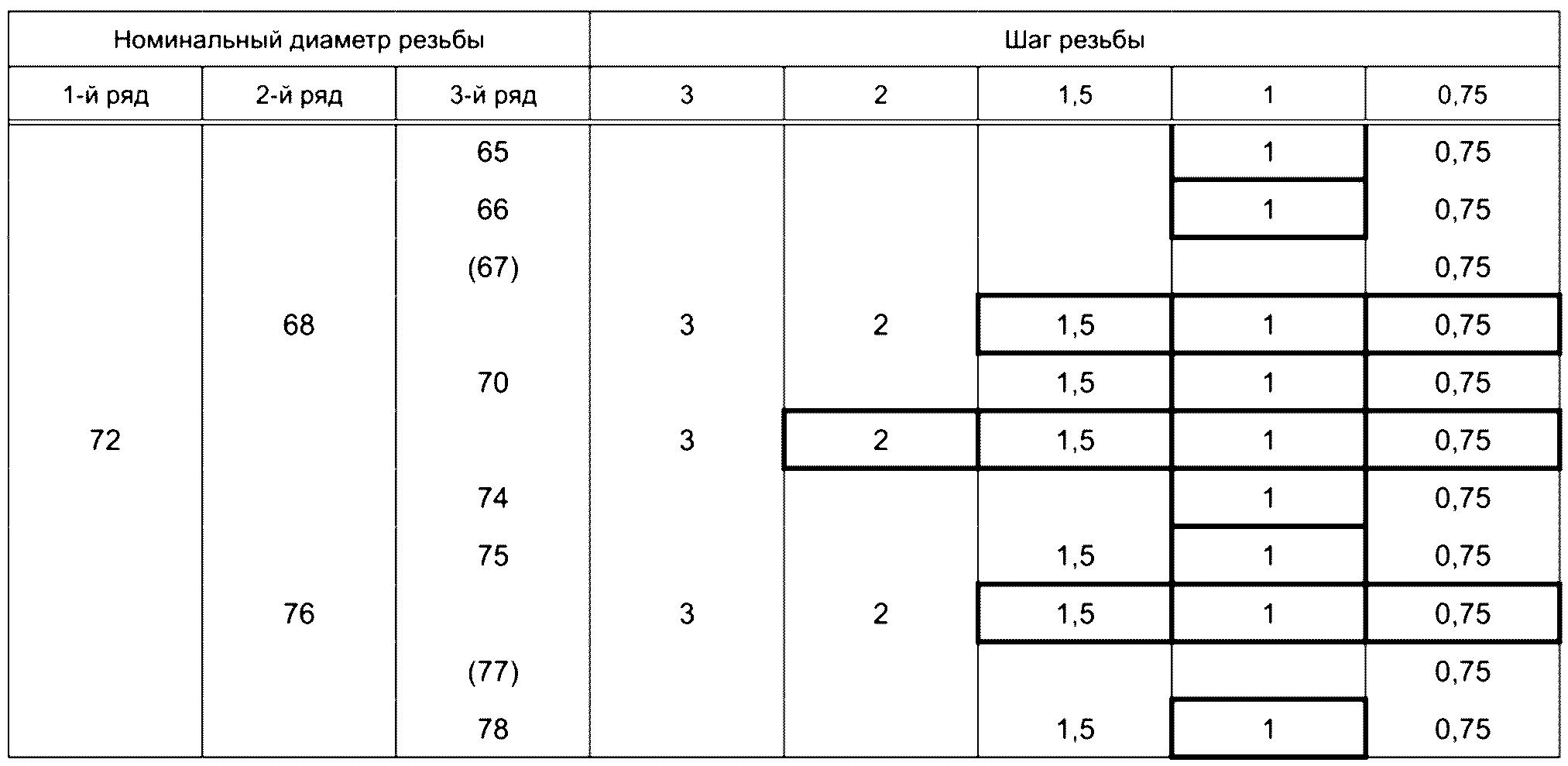

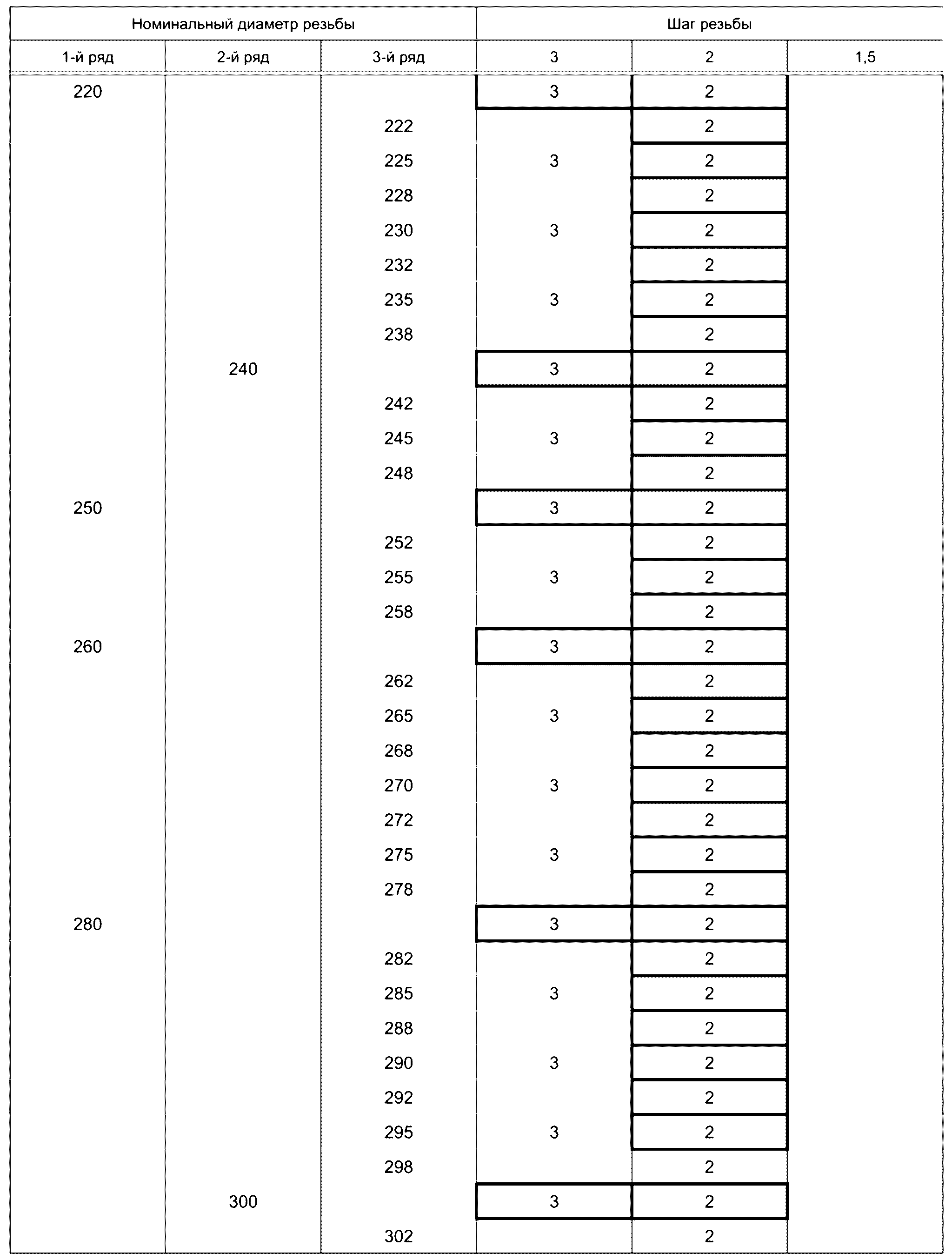

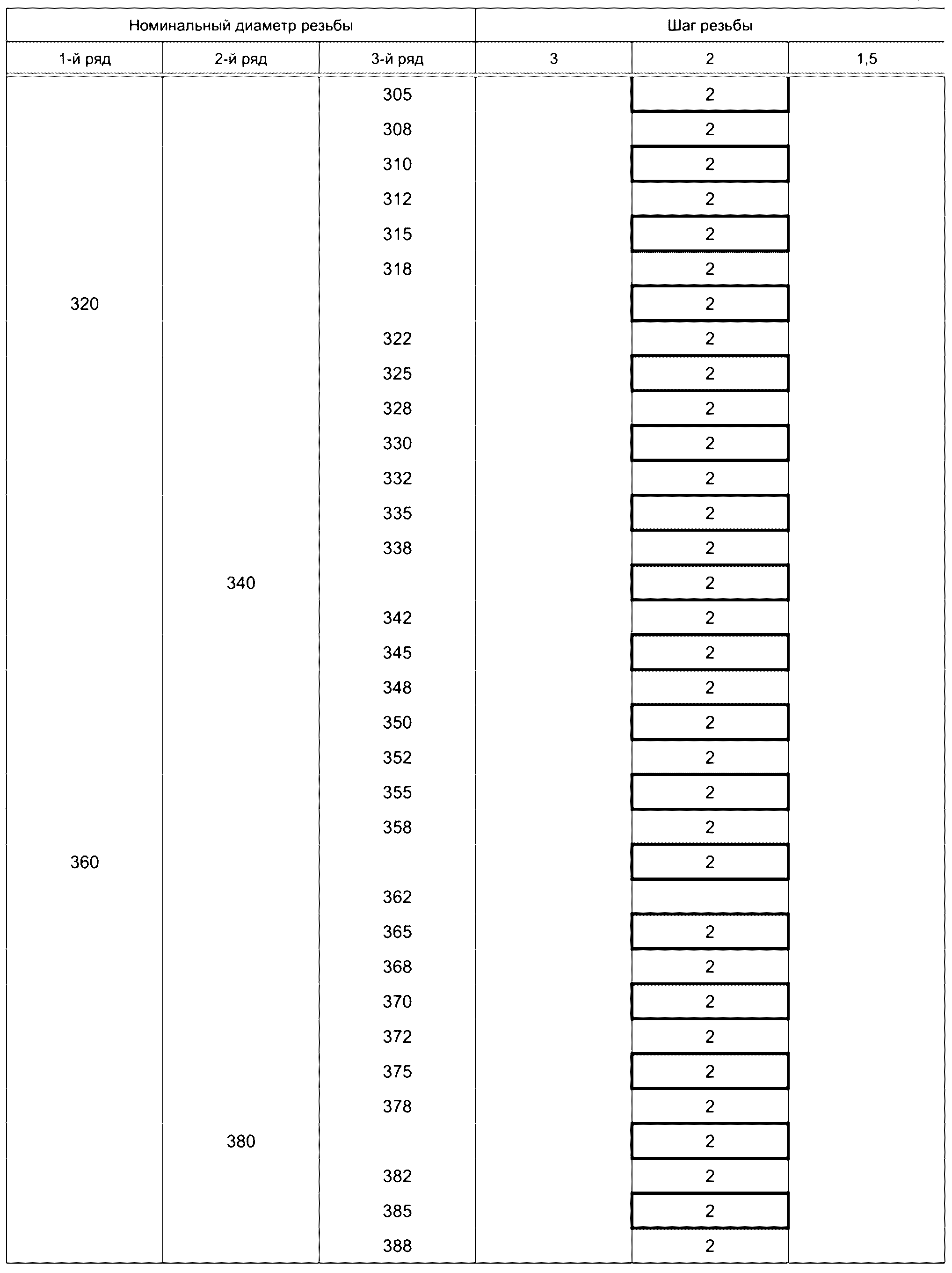

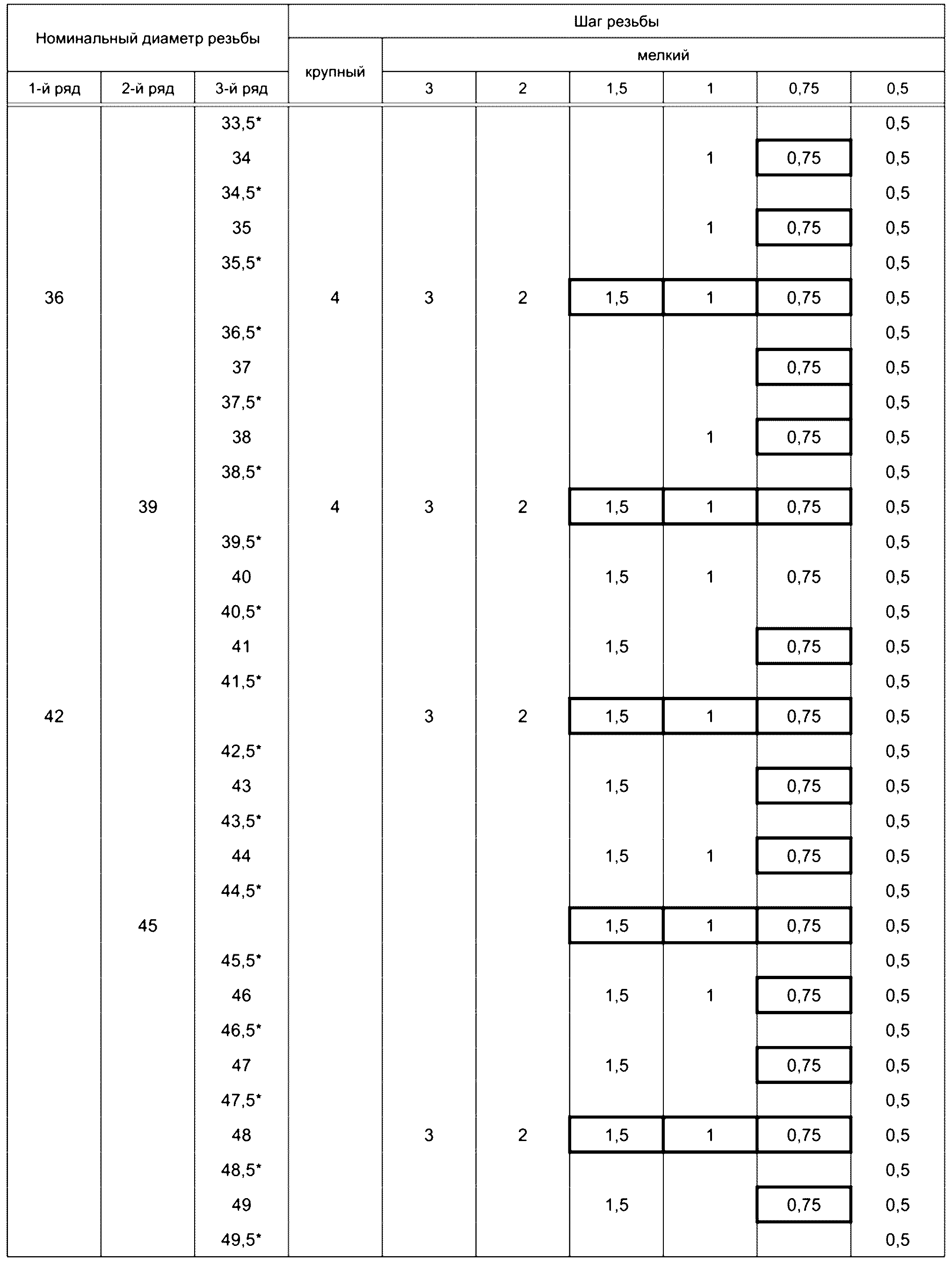

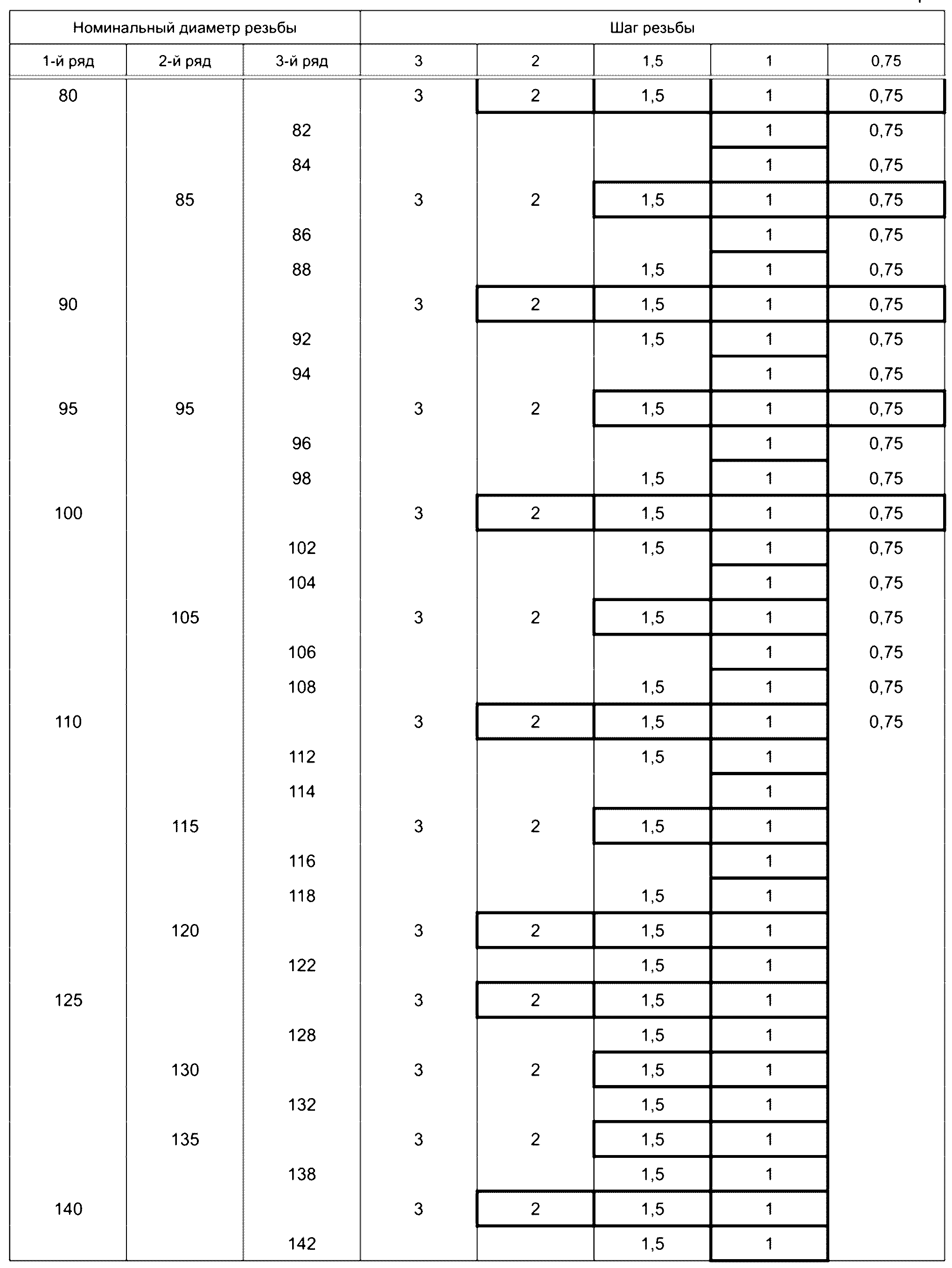

4.2 Диаметры и шаги метрических резьб для оптического приборостроения должны соответствовать значениям, указанным в таблицах 1 - 4.

При выборе диаметра резьбы первый ряд следует предпочитать второму, а второй - третьему.

Если одному диаметру резьбы соответствует несколько значений шагов, то в первую очередь следует применять по величине шаги.

Диаметры и шаги резьб, заключенные в скобки, в новых разработках не применяют.

4.3 Номинальные значения средних и внутренних диаметров наружной (болта) и внутренней (гайки) резьб вычисляются по формулам, приведенным в таблице 5.

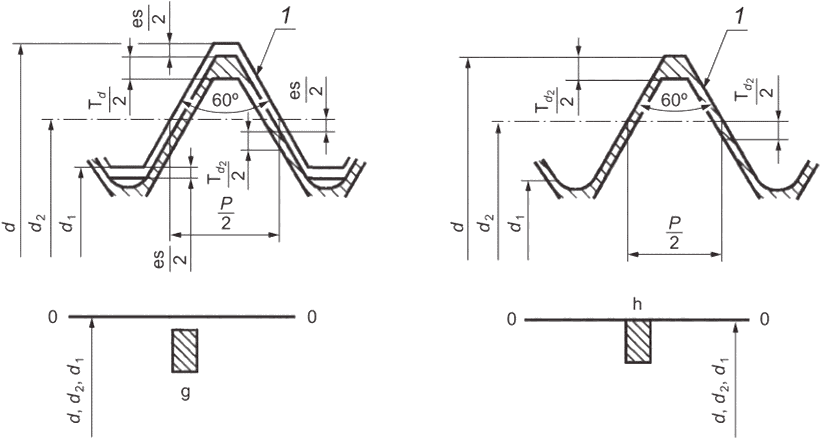

5.1 Расположение полей допусков резьбы болтов должно соответствовать указанным на рисунке 2, гаек - на рисунке 3.

Отклонения отсчитываются от номинального профиля резьбы, указанного на рисунках 2 и 3 утолщенной линией, в направлении, перпендикулярном оси резьбы.

5.2 В соответствии с требованиями, предъявляемыми к точности резьбового соединения, поля допусков болтов и гаек, установленные в трех классах точности: точном, среднем и грубом, должны соответствовать указанным в таблице 6.

5.3 Обозначение поля допуска резьбы состоит из цифры, показывающей степень точности, и буквы, обозначающей основное отклонение.

5.4 Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска номинального наружного диаметра внутренней или наружной резьбы.

Если обозначение поля допуска диаметра по вершинам резьбы совпадает с обозначением поля допуска среднего диаметра, то в обозначении поля допуска оно не повторяется.

Обозначение поля допуска резьбы следует за обозначением размера резьбы.

5.5 Длину свинчивания подразделяют на три группы: S - короткая, N - нормальная и L - длинная.

Длину свинчивания N в условном обозначении резьбы не указывают. Длину свинчивания, к которой относится допуск резьбы, указывают в миллиметрах в обозначении резьбы:

- если она относится к группе L;

- она относится к группе S, но меньше, чем вся длина резьбы.

Длина свинчивания приведена в таблице 7.

5.6 Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.

5.7 Предельные отклонения диаметров наружной резьбы (болтов) должны соответствовать значениям, приведенным в таблице 8. Предельные отклонения диаметров внутренней резьбы (гаек) - в соответствии со значениями, приведенными в таблице 9.

5.8 Допуски среднего диаметра резьбы являются суммарными и ограничивают сумму отклонений среднего диаметра, шага и половины угла профиля резьбы.

5.9 Предельные отклонения резьб до нанесения защитного покрытия должны соответствовать настоящему стандарту, если применяемая толщина покрытий не требует больших значений основных отклонений.

Если заданы предельные отклонения размеров резьбы до нанесения покрытия и нет других оговорок, то размеры резьбы после нанесения покрытия не должны выходить за пределы, определяемые номинальным профилем резьбы и соответствующие основным отклонениям h и H.

5.10 Нижнее отклонение внутреннего диаметра болта настоящим стандартом не устанавливается, но косвенно ограничивается формой впадины болта.

5.11 Верхнее отклонение наружного диаметра гайки настоящим стандартом не устанавливается.

6.1 Обозначение резьбы с крупным шагом состоит из буквы M, номинального диаметра резьбы и поля допуска, отделенного тире.

6.2 Обозначение резьбы с мелким шагом и нормальной длиной свинчивания состоит из буквы M, номинального диаметра резьбы и шага резьбы, разделенных знаком "x" и поля допуска, отделенного тире.

1 M24 x 1-6g.

2 M24 x 1-6H.

Для обозначения левой резьбы ставятся буквы LH.

Пример - M36 x 0,75 LH-6g.

6.3 Обозначение многозаходной резьбы состоит из буквы M, номинального диаметра резьбы, разделенных знаком "x" числового значения хода, в скобках буквы P с числовым значением шага и поля допуска, отделенного тире.

1 Для правой резьбы - M36 x 3(P1)-6g.

2 Для левой резьбы - M36 x 3 (P1) LH-6g.

Если длина свинчивания отличается от нормальной, в обозначение резьбы вводится длина свинчивания.

Пример - M12 x 0,75-6g-14.
