"ГОСТ 11708-82 (СТ СЭВ 2631-80). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба. Термины и определения"
(введен в действие Постановлением Госстандарта СССР от 20.12.1982 N 4977)

Линия, образованная на боковой поверхности реального или воображаемого прямого кругового цилиндра (черт. 1) или прямого кругового конуса (черт. 2) точкой, перемещающейся таким образом, что отношение между ее осевым перемещением a и соответствующим угловым перемещением постоянно, но не равно нулю или бесконечности

Поверхность, образованная кривой, лежащей в одной плоскости с осью и перемещающейся относительно оси таким образом, что каждая точка кривой движется по винтовой линии резьбы и все возможные винтовые линии от точек кривой имеют одинаковые параметры a и (см. черт. 1 и 2)

Выступающая часть материала детали, ограниченная винтовой поверхностью резьбы (черт. 3 и 4).

Пространство, заключенное между выступами резьбы (см. черт. 3 и 4)

Один или несколько равномерно расположенных выступов резьбы постоянного сечения, образованных на боковой поверхности прямого кругового цилиндра или прямого кругового конуса

Резьба, образованная на боковой поверхности прямого кругового цилиндра (см. черт. 3а и 4а)

Резьба, образованная на боковой поверхности прямого кругового конуса (см. черт. 3б и 4б)

Часть выступа резьбы, соответствующая одному полному обороту точек винтовой поверхности резьбы относительно оси резьбы

Резьба, образованная на наружной прямой круговой цилиндрической или прямой круговой конической поверхности (см. черт. 3)

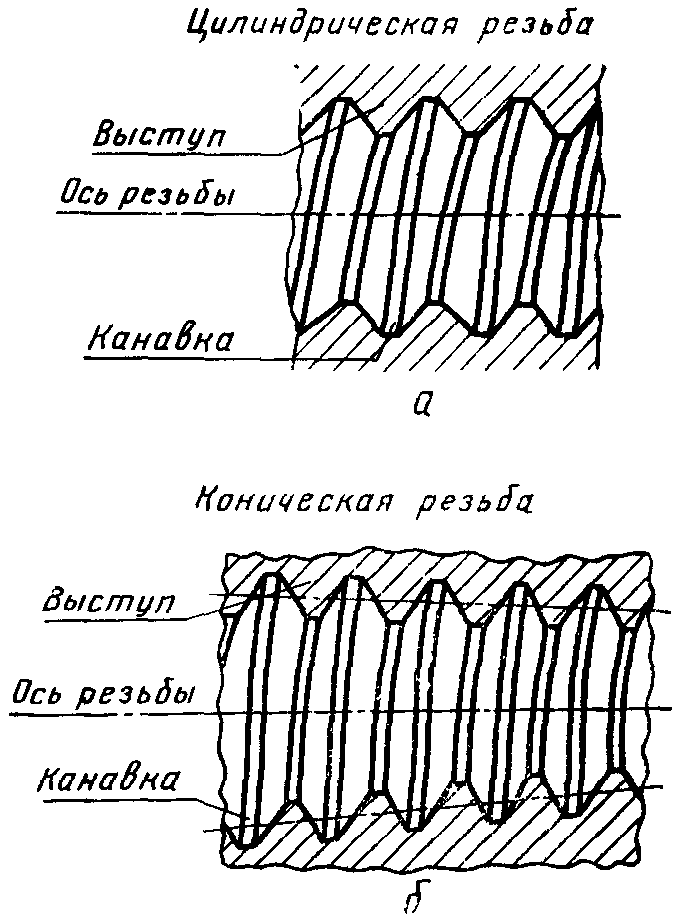

Резьба, образованная на внутренней прямой круговой цилиндрической или прямой круговой конической поверхности (см. черт. 4)

Начало выступа резьбы (черт. 5)

Резьба, образованная одним выступом резьбы (черт. 6)

Резьба, образованная двумя или более выступами с равномерно расположенными заходами (см. черт. 5)

Резьба, у которой выступ, вращаясь по часовой стрелке, удаляется вдоль оси от наблюдателя (черт. 7)

Резьба, у которой выступ, вращаясь против часовой стрелки, удаляется вдоль оси от наблюдателя (черт. 8)

Соединение двух деталей с помощью резьбы, в которой одна из деталей имеет наружную резьбу, а другая - внутреннюю

Резьбовое соединение деталей, имеющих цилиндрическую резьбу

Резьбовое соединение деталей, имеющих коническую резьбу

Резьбовое соединение детали, имеющей внутреннюю цилиндрическую резьбу, с деталью, имеющей наружную коническую резьбу

Цилиндрическое резьбовое соединение, предназначенное для преобразования вращательного движения в осевое перемещение

Ось, относительно которой образована винтовая поверхность резьбы (см. черт. 3 и 4)

Профиль выступа и канавки резьбы в плоскости осевого сечения резьбы (черт. 9)

Часть винтовой поверхности резьбы, расположенная между вершиной и впадиной резьбы и имеющая в плоскости осевого сечения прямолинейный профиль (черт. 10)

Часть винтовой поверхности резьбы, соединяющая смежные боковые стороны резьбы по верху ее выступа (черт. 10)

Часть винтовой поверхности резьбы, соединяющая смежные боковые стороны резьбы по дну ее канавки (см. черт. 10)

Радиус впадины резьбы в плоскости осевого сечения (черт. 11)

Угол между смежными боковыми сторонами резьбы в плоскости осевого сечения (черт. 12)

Угол между боковой стороной резьбы и перпендикуляром к оси резьбы в плоскости осевого сечения (черт. 13)

Диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы (черт. 14)

Диаметр воображаемого прямого кругового цилиндра, вписанного во впадины наружной или вершины внутренней цилиндрической резьбы (см. черт. 14)

Диаметр воображаемого, соосного с резьбой прямого кругового цилиндра, каждая образующая которого пересекает профиль резьбы таким образом, что ее отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы (черт. 15)

Диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении

Расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы (черт. 16 и 17)

Расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360° (см. черт. 1, 2 и 17)

Угол, образованный касательной к винтовой линии, описываемой средней точкой боковой стороны резьбы, и плоскостью, перпендикулярной к оси резьбы (черт. 18)

Общий для наружной и внутренней резьбы профиль, который определен номинальными размерами его линейных и угловых элементов и является основой для определения номинального профиля резьбы (черт. 19)

Треугольник, вершины которого образуются точками пересечения продолженных боковых сторон основного профиля резьбы (черт. 19)

Расстояние между вершиной и основанием исходного треугольника резьбы в направлении, перпендикулярном к оси резьбы (черт. 19)

Расстояние по перпендикуляру к оси резьбы от воображаемой точки пересечения двух смежных боковых сторон профиля резьбы до ближайшей точки его вершины или впадины (черт. 20)

Расстояние между вершиной и впадиной резьбы в плоскости осевого сечения в направлении, перпендикулярном к оси резьбы (черт. 21)

Длина проекции участка взаимного перекрытия профилей сопрягаемых наружной и внутренней резьб на перпендикуляр к оси резьбы (см. черт. 21 и 22)

Длина участка взаимного перекрытия наружной и внутренней резьб в осевом направлении (черт. 22)

Длина участка детали, на котором образована резьба, включая сбег резьбы и фаску (черт. 23)

Длина участка резьбы, на котором вершины и впадины резьбы соответствуют номинальному профилю резьбы и находятся в пределах полей допусков наружного и внутреннего диаметров резьбы (см. черт. 23)

Участок в зоне перехода резьбы к гладкой части детали, на котором резьба имеет неполный профиль (см. черт. 23)

Примечание. Под неполным профилем резьбы понимают профиль резьбы, вершины или впадины которого не соответствуют номинальному профилю резьбы и выходят за поле допуска наружного или внутреннего диаметра резьбы в сторону уменьшения высоты профиля резьбы

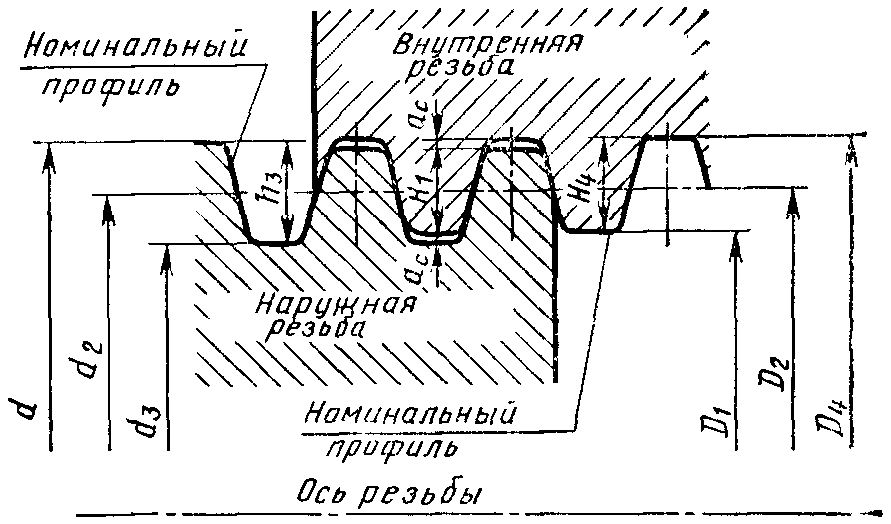

Профиль наружной или внутренней цилиндрической резьбы, который определен номинальными размерами его линейных и угловых элементов и к которому относятся номинальные размеры наружного, среднего и внутреннего диаметров резьбы (черт. 24)

Половина разности между номинальными наружными диаметрами внутренней и наружной резьбы или номинальными внутренними диаметрами внутренней и наружной резьбы (см. черт. 24)

Разность между действительным и номинальным значениями шага резьбы

Наибольшая разность между действительным и номинальным расстояниями по линии, параллельной оси резьбы, между средними точками, лежащими на одноименных боковых сторонах профиля двух любых витков резьбы в пределах длины свинчивания или заданной длины и расположенными в одной осевой плоскости и по одну сторону от оси резьбы

Среднее арифметическое значение отклонений шага резьбы, определенных по разноименным боковым сторонам профиля резьбы

Разность между действительным и номинальным значениями хода резьбы (черт. 25)

Разность между действительным и номинальным осевыми перемещениями средней точки боковой стороны резьбы, соответствующими повороту этой точки по винтовой линии на угол меньше 360° (см. черт. 25)

Наибольшая разность между действительным и номинальным осевыми перемещениями средней точки боковой стороны резьбы, соответствующими повороту этой точки по винтовой линии на угол больше 360° в пределах длины свинчивания или заданной длины (см. черт. 25)

Среднее арифметическое значение отклонений хода резьбы, определенных по разноименным боковым сторонам резьбы

Разность между действительным и номинальным осевыми перемещениями одновитковой идеальной внутренней резьбы, находящейся в однопрофильном контакте с наружной реальной резьбой, при заданном угле поворота детали с наружной резьбой (черт. 26)

Примечание. Под идеальной резьбой понимают резьбу, профиль и шаг которой соответствуют номинальным

Наибольшая алгебраическая разность значений кинематической погрешности наружной резьбы в пределах заданной длины осевого перемещения (см. черт. 26)

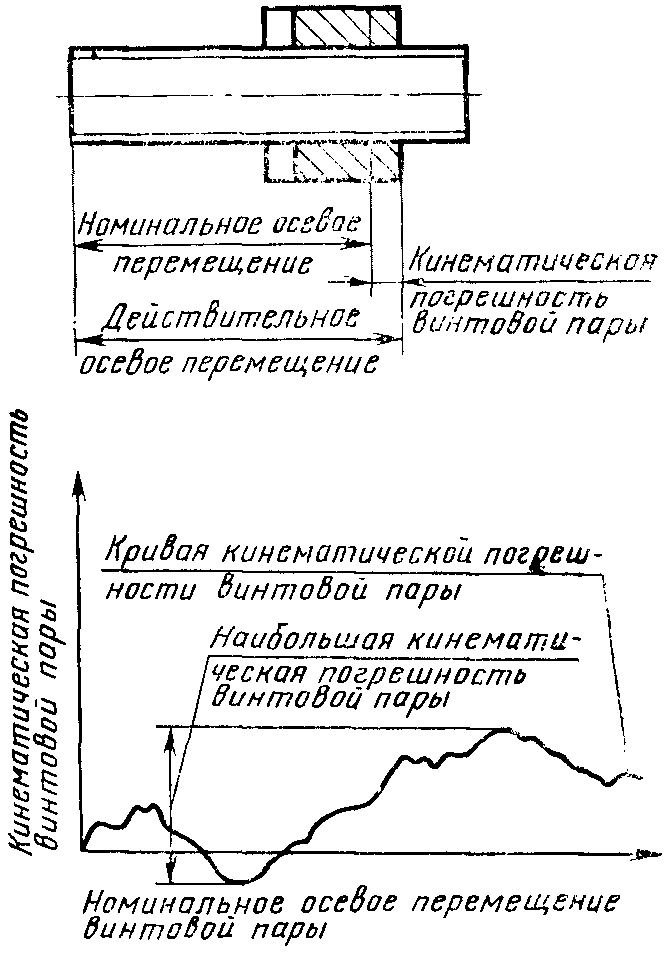

Разность между действительным и номинальным осевыми перемещениями одной из сопряженных деталей винтовой пары в их относительном движении (черт. 27)

Наибольшая алгебраическая разность значений кинематической погрешности винтовой пары в пределах заданной длины осевого перемещения (см. черт. 27)

Средний диаметр воображаемой идеальной цилиндрической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и основной или номинальный профиль резьбы, и длину, равную заданной длине свинчивания, и которая плотно, без взаимного смещения или натяга, сопрягается с реальной резьбой по боковым сторонам резьбы (черт. 28)

Допуск, ограничивающий отклонения как приведенного среднего диаметра, так и среднего диаметра резьбы

Совокупность полей допусков наружного, среднего и внутреннего диаметров резьбы

Характер резьбового соединения деталей, определяемый разностью средних диаметров наружной и внутренней резьбы до сборки

Посадка в резьбовом соединении, при которой поле допуска среднего диаметра внутренней резьбы расположено над полем допуска среднего диаметра наружной резьбы; в соединении обеспечивается зазор (черт. 29)

Примечание. К посадкам с зазором относится также посадка, в которой нижнее отклонение среднего диаметра внутренней резьбы совпадает с верхним отклонением среднего диаметра наружной резьбы

Посадка в резьбовом соединении, при которой поле допуска среднего диаметра наружной резьбы расположено над полем допуска среднего диаметра внутренней резьбы; в соединении обеспечивается натяг (черт. 30)

Посадка в резьбовом соединении, при которой поля допусков средних диаметров наружной и внутренней резьбы перекрываются; в соединении возможно получение как натяга, так и зазора (черт. 31)

Плоскость, перпендикулярная к оси резьбы, в которой задаются номинальные размеры наружного, среднего и внутреннего диаметров конической резьбы (черт. 32)

Плоскость, перпендикулярная к оси резьбы и служащая для определения осевого положения основной плоскости конической резьбы или взаимного осевого положения сопрягаемых деталей, имеющих коническую резьбу (черт. 33)

Диаметр воображаемого прямого кругового конуса в основной плоскости или в заданном сечении, описанного вокруг вершин наружной или впадин внутренней конической резьбы (см. черт. 32)

Диаметр воображаемого прямого кругового конуса в основной плоскости или в заданном сечении, вписанного во впадины наружной или в вершины внутренней конической резьбы (см. черт. 32)

Диаметр в основной плоскости или в заданном сечении воображаемого прямого кругового конуса, соосного с конической резьбой, каждая образующая которого пересекает профиль резьбы таким образом, что проекции на ось резьбы отрезков, образованных при пересечении с канавкой, равны половине номинального шага резьбы (см. черт. 32)

Средний диаметр воображаемой идеальной конической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и номинальный профиль резьбы, номинальный угол конуса и длину, равную длине свинчивания, и которая плотно, без взаимного смещения и натяга, сопрягается с реальной резьбой по боковым сторонам резьбы

Профиль наружной или внутренней конической резьбы, который определен номинальными размерами его линейных и угловых элементов и к которому в установленной основной плоскости относятся номинальные размеры наружного, среднего и внутреннего диаметров резьбы (см. черт. 32)

Длина участка возможного взаимного перекрытия наружной и внутренней конических резьб в осевом направлении, состоящая из длины свинчивания и длины затяжки резьбового соединения при сборке (см. черт. 33)

Примечание. Под длиной затяжки понимают длину относительного взаимного осевого перемещения деталей с наружной и внутренней резьбой под действием заданного крутящего момента, приложенного после свинчивания деталей от руки

Осевое расстояние между основной плоскостью и плоскостью, перпендикулярной к оси резьбы, в которой приведенный средний диаметр реальной конической резьбы равен номинальному среднему диаметру резьбы в основной плоскости
