Пример условного обозначения
Фреза типа 1, исполнения 1, D = 100 мм:
Фреза 1 - 1 - 100 ГОСТ Р 71306-2024

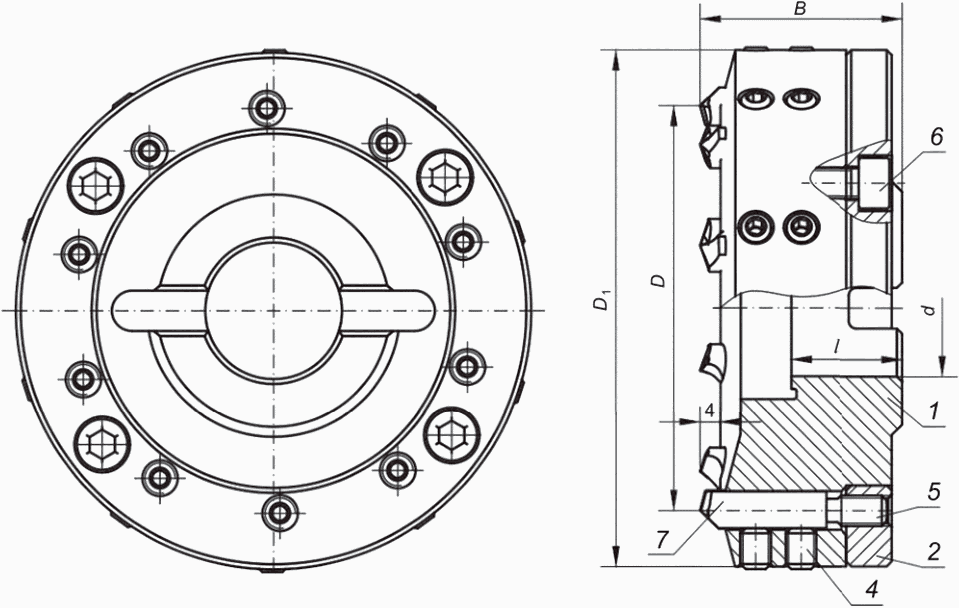

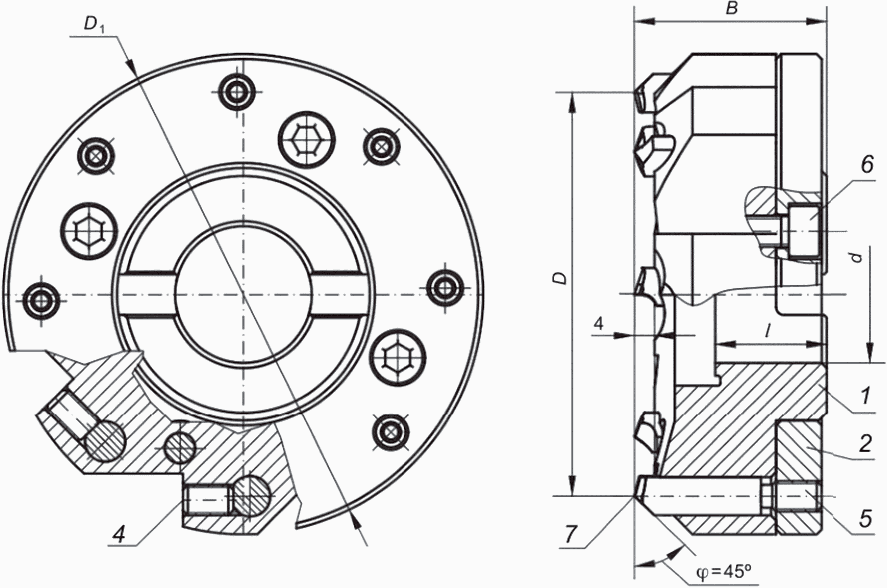

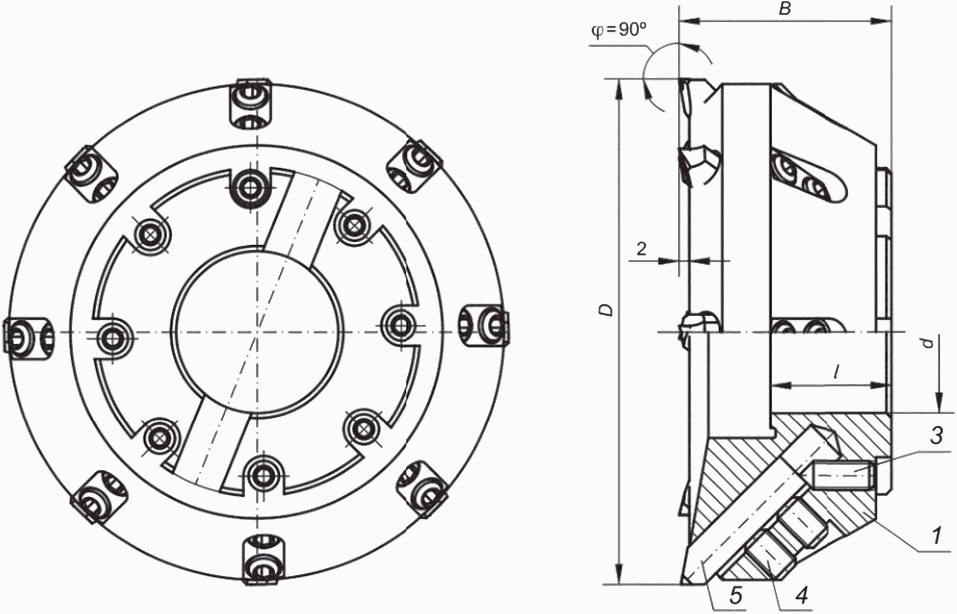

3.4 Основные размеры фрез типа 1, исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
![]() а) Для фрез D = 80, 100, 125 и 160 мм

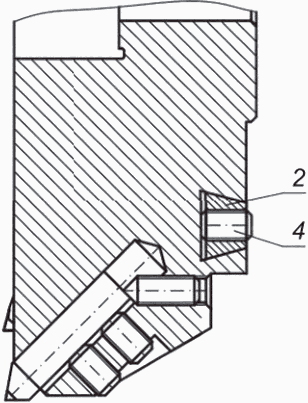

![]() б) Для фрез D = 200 мм
1 - корпус; 2 - кольцо; 3 - сухарь; 4 - винт; 5 - винт;
6 - винт по ГОСТ 11738; 7 - вставка режущая по ГОСТ Р 71305
Размеры в миллиметрах
Пример условного обозначения
Фреза типа 1, исполнения 2, D = 100 мм:
Фреза 1 - 2 - 100 ГОСТ Р 71306-2024
![]() а) Для фрез D = 100, 125 и 160 мм
![]() б) Для фрез D = 200 мм
1 - корпус; 2 - сухарь; 3 - винт; 4 - винт; 5 - вставка
режущая по ГОСТ Р 71305
Размеры в миллиметрах
Пример условного обозначения
Фреза типа 2, D = 100 мм:
Фреза 2 - 100 ГОСТ Р 71306-2024
3.6 Типы и размеры режущих вставок - по ГОСТ Р 71305.
3.7 Детали фрез следует изготовлять:
корпуса фрез - из стали марки 40Х по ГОСТ 4543;
3.8 Твердость деталей фрез должна быть 37 - 42 HRC
3.9 Параметры шероховатости поверхностей фрез по ГОСТ 2789 должны быть, мкм, не более:
Ra 0,63 - для опорного торца и посадочного отверстия фрезы;
Ra 1,25 - для поверхностей под вставку;
Ra 2,5 - для боковых поверхностей шпоночного паза.
3.10 Размер шпоночного паза - по ГОСТ 9472.
3.11 Допуск торцевого биения режущих кромок должен быть не более 0,015 мм.
3.12 Допуск радиального биения режущих кромок относительно оси отверстия, измеренный по нормали к ним, должен быть не более 0,03 мм.
3.13 Допустимый дисбаланс для фрез D = 200 мм - по ГОСТ Р 58583.
3.14 Резьба метрическая - по ГОСТ 24705, поле допуска резьбы - по ГОСТ 16093.
3.15 Нешлифованные поверхности корпуса, кольца, сухаря и винтов после термической обработки должны быть очищены химическим способом или оксидированы по ГОСТ 9.306.
3.16 На фрезе должны быть нанесены:
- товарный знак предприятия-изготовителя;
- тип фрезы;
- диаметр фрезы.
3.17 Детали фрез типа 1, исполнения 1 приведены в приложении А; типа 1, исполнения 2 - в приложении Б; типа 2 - в приложении В.
(рекомендуемое)

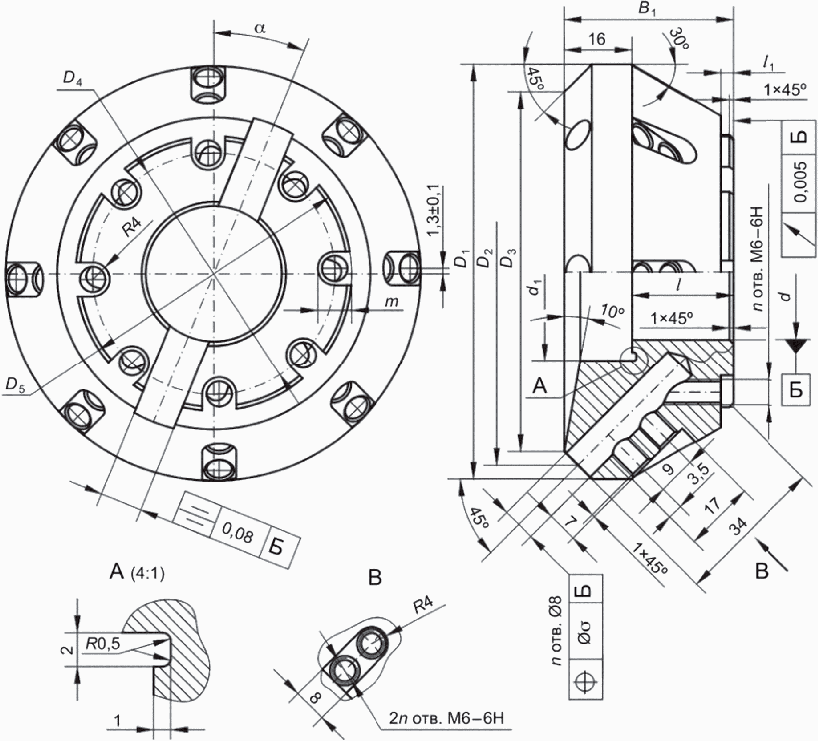

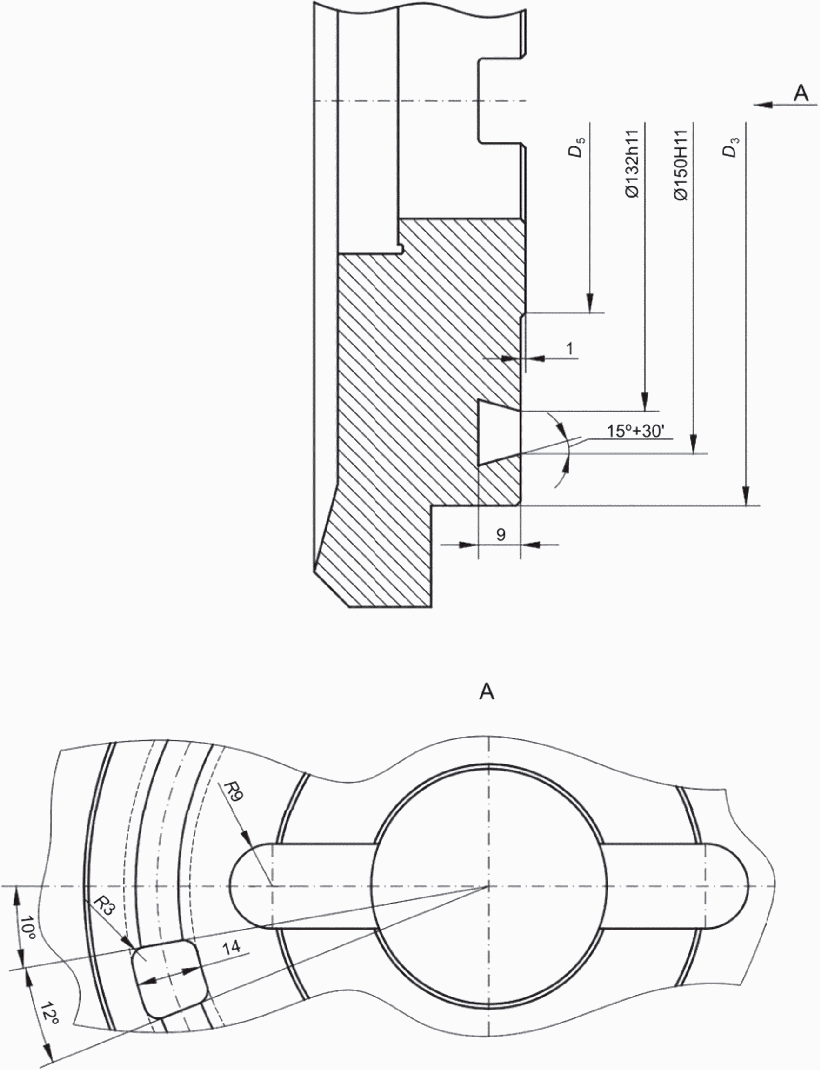

А.1 Конструкция и размеры корпусов приведены на рисунке А.1 и в таблице А.1.
![]() а) Для фрез D = 80, 100, 125 и 160 мм

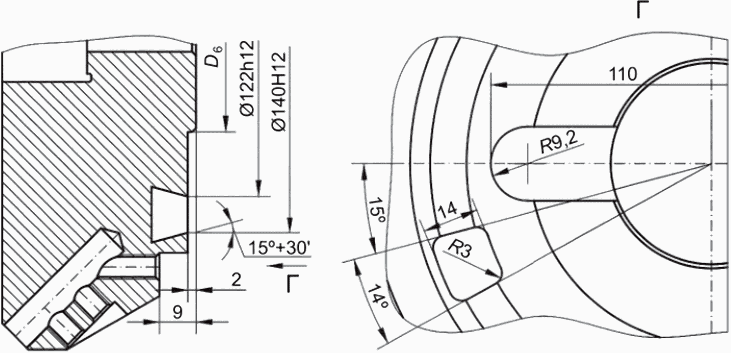

![]() б) Для фрез D = 200 мм
Размеры в миллиметрах
Пример условного обозначения
Корпус фрезы типа 1, исполнения 1, диаметром D1 = 115 мм:
Корпус 1 - 1 - 115 ГОСТ Р 71306-2024

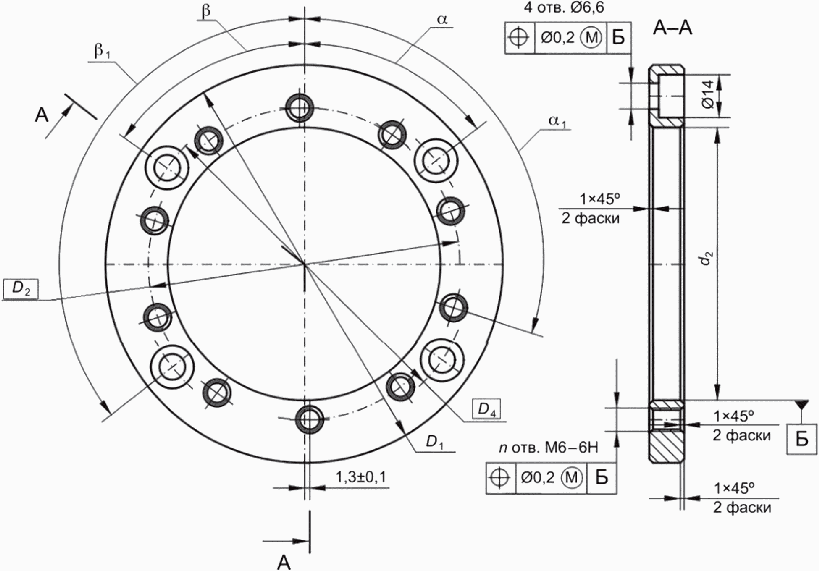

А.2 Конструкция и размеры кольца приведены на рисунке А.2 и в таблице А.2.
![]() Размеры в миллиметрах
Пример условного обозначения
Кольцо фрезы типа 1, исполнения 1, диаметром D1 = 115 мм:
Кольцо 1 - 1 - 115 ГОСТ Р 71306-2024

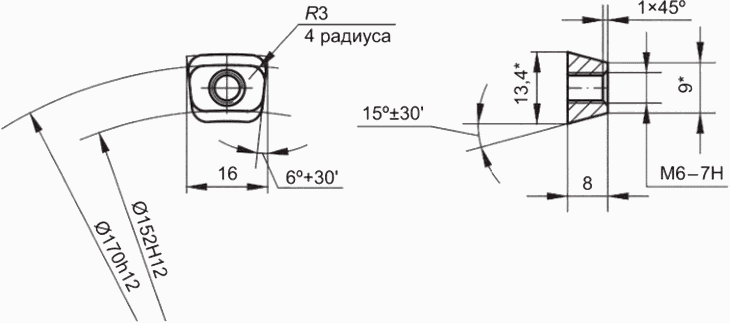

А.3 Конструкция и размеры сухаря приведены на рисунке А.3.
![]() --------------------------------
<*> Размеры для справок.
Пример условного обозначения
Сухарь фрезы типа 1, исполнения 1, размером 16 x 8:
Сухарь 1 - 1 - 16 x 8 ГОСТ Р 71306-2024
А.4 Конструкция и размеры винта (позиция 4) приведены на рисунке А.4.
![]() Пример условного обозначения
Винт фрезы типа 1 исполнения 1, с обозначением M6, длиной 10 мм:
Винт 1 - 1 - M6 - 10 ГОСТ Р 71306-2024
А.5 Конструкция и размеры винта (позиция 5) приведены на рисунке А.5.
![]() Пример условного обозначения
Винт фрезы типа 1 исполнения 1, с обозначением M6, длиной 12 мм:
Винт 1 - 1 - M6 - 12 ГОСТ Р 71306-2024
А.6 Конструкция и размеры винта (позиция 6) - по ГОСТ 11738.
Винт M6, длиной 12 мм, класса прочности 6.8, с покрытием окисным пропитанным маслом 05: M6 - 12.68.05.
(рекомендуемое)

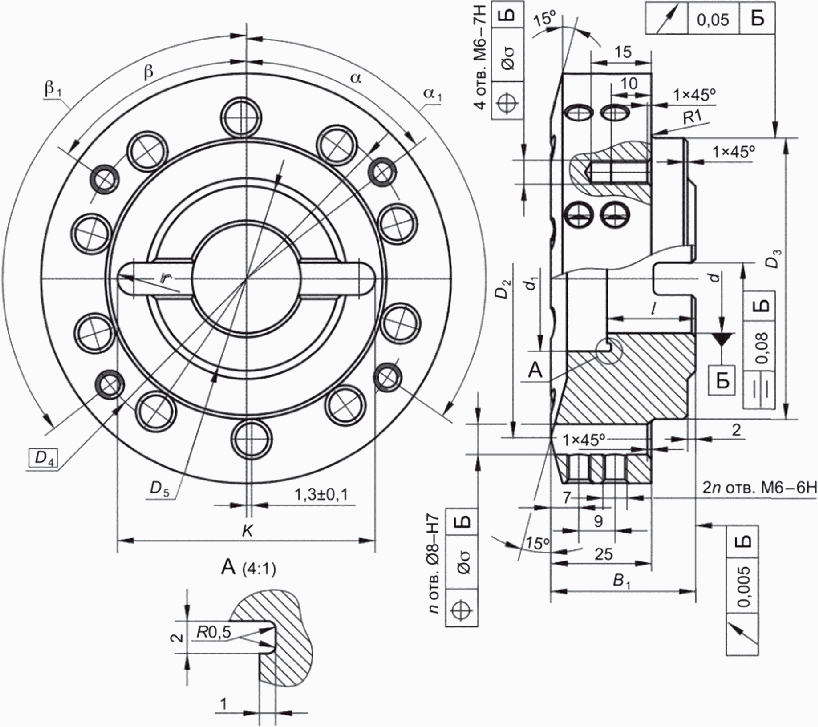

Б.1 Конструкция и размеры корпусов приведены на рисунке Б.1 и в таблице Б.1.
![]() а) Для фрез D = 80, 100, 125 и 160 мм
![]() б) Для фрез D = 200 мм
Размеры в миллиметрах
Пример условного обозначения
Корпус фрезы типа 1, исполнения 2, диаметром D1 = 102 мм:
Корпус 1 - 2 - 102 ГОСТ Р 71306-2024

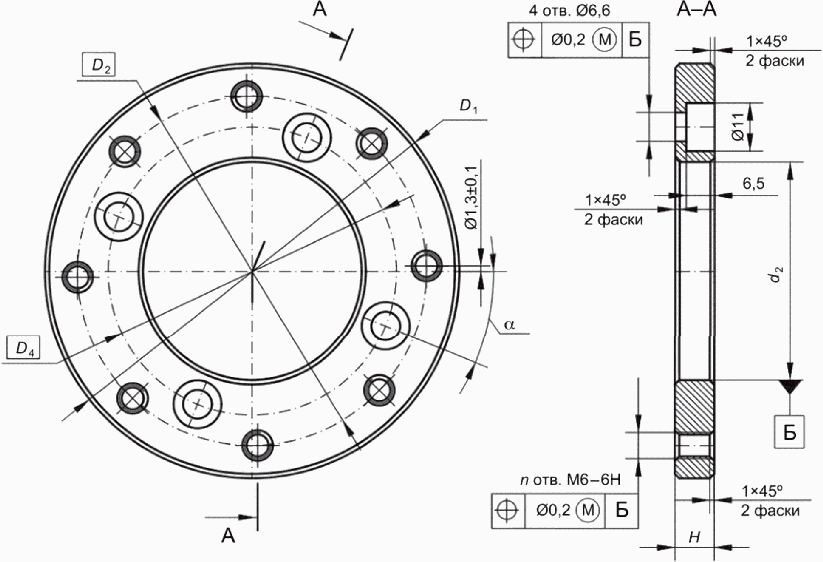

Б.2 Конструкция и размеры кольца приведены на рисунке Б.2 и в таблице Б.2.
![]() Размеры в миллиметрах
Пример условного обозначения
Кольцо фрезы типа 1, исполнения 2, диаметром D1 = 102 мм:
Кольцо 1 - 2 - 102 ГОСТ Р 71306-2024

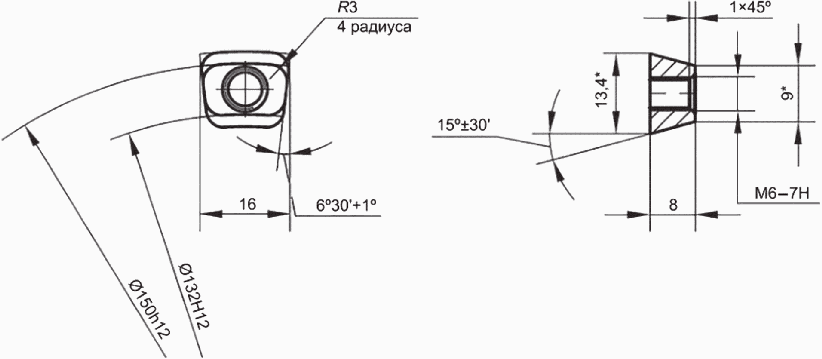

Б.3 Конструкция и размеры сухаря приведены на рисунке Б.3.
![]() --------------------------------
<*> Размеры для справок.
Пример условного обозначения
Сухарь фрезы типа 1, исполнения 2, размером 16 x 8:
Сухарь 1 - 2 - 16 x 8 ГОСТ Р 71306-2024
Б.4 Конструкция и размеры винтов фрез типа 1 исполнения 2 (позиции 4 и 5) - в соответствии с А.4, А.5 (приложение А).
(рекомендуемое)
ДЕТАЛИ ФРЕЗ ТИПА 2

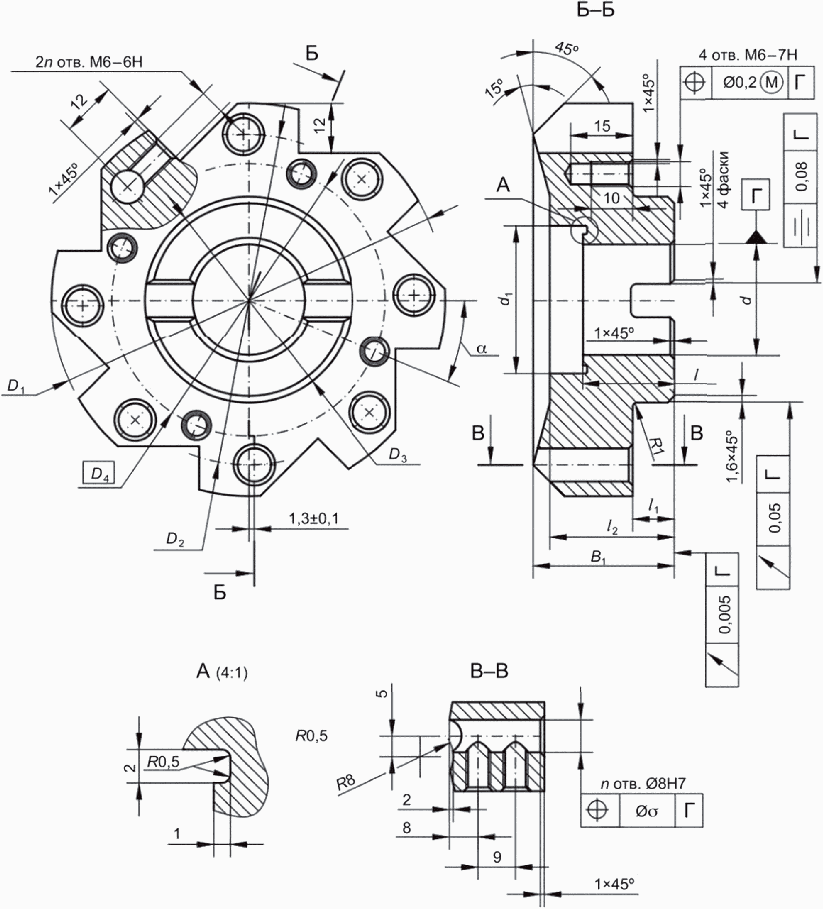

В.1 Конструкция и размеры корпусов приведены на рисунке В.1 и в таблице В.1.

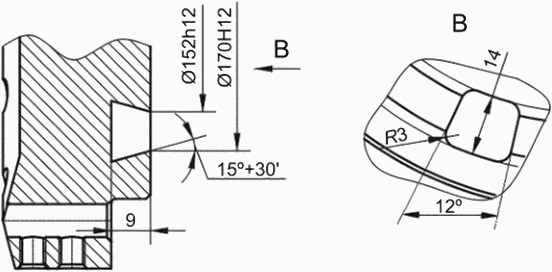

![]() а) Для фрез D = 100, 125 и 160 мм
![]() б) Для фрез D = 200 мм
Размеры в миллиметрах
Пример условного обозначения
Корпус фрезы типа 2, диаметром D1 = 98 мм:
Корпус 2 - 98 ГОСТ Р 71306-2024

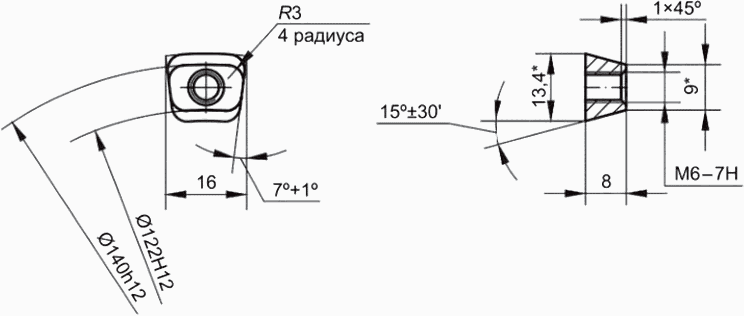

В.2 Конструкция и размеры сухаря приведены на рисунке В.2.
![]() --------------------------------
<*> Размеры для справок.
Пример условного обозначения
Сухарь фрезы типа 2, размером 16 x 8:
Сухарь 2 - 16 x 8 ГОСТ Р 71306-2024
В.3 Конструкция и размеры винта (позиция 3) приведены на рисунке В.3 и в таблице В.2.
![]() Размеры в миллиметрах
Пример условного обозначения
Винт фрезы типа 2, с обозначением M6, длиной 12 мм:
Винт 2 - M6 - 12 ГОСТ Р 71306-2024
